Электродвигатели общепромышленные АИР (ГОСТ) ::: ООО"ИН-ТЕХ"

Двигатели предназначены для работы в режиме S1 от сети переменного тока 50Гц, напряжением 380V (220, 660V). Стандартная степень защиты – IP54, климатическое исполнение и категория размещения – У3.

Электродвигатели используются в различных отраслях промышленности для привода механизмов, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры и др.).

Условные обозначения:

1 – серия (тип)
2 – электрические модификации
3 – высота оси вращения (габарит)
4 – длина сердечника и/или длина станины

5 – количество полюсов
6 – конструктивные модификации
7 – климатическое исполнение
8 – категория размещения

9 – степень защиты
10 – мощность
11 – частота вращения (синхронная)
12 – монтажное исполнение



серия (тип) электродвигателя:

общепромышленные электродвигатели: АИ – обозначение общепромышленных электродвигателей
Р, С (АИР, АИС) – вариант привязки мощности к установочным размерам
АИР – электродвигатели, изготавливаемые по ГОСТ
АИС – электродвигатели, изготавливаемые по DIN (CENELEC)
электрические модификации электродвигателя: М – модернизированный электродвигатель
Н – защищенного исполнения с самовентиляцией
Ф – защищенного исполнения с принудительным охлаждением
К – с фазным ротором
С – с повышенным скольжением
Е – однофазный электродвигатель с рабочим конденсатором
2Е – однофазный электродвигатель с пусковым и рабочим конденсаторами
В – встраиваемый электродвигатель
габарит электродвигателя (высота оси вращения):
расстояние от низа лап до центра вала в миллиметрах
50, 56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355
длина сердечника и/или длина станины:
A, B, C – длина сердечника
S, L, M – установочные размеры по длине станины
количество полюсов электродвигателя:
2, 4, 6, 8, 10, 12
конструктивные модификации электродвигателя:
Е – со встроенным электромагнитным тормозом
Б – встроенные датчики:
  • Б01 – РТС-термисторы в обмотках
  • Б02 – РТС-термисторы в обмотках, pt100 в подшипниках
  • Б05 – pt100 в обмотках
  • Б06 – pt100 в обмотках, pt100 в подшипниках
Ж – электродвигатель для моноблочных насосов
С – электродвигатель для станков-качалок
Н – электродвигатель малошумного исполнения
Л – электродвигатель для приводов лифтов
климатическое исполнение электродвигателя:
У – умеренный климат
Т – тропический климат
УХЛ – умеренно-холодный климат
ХЛ – холодный климат
ОМ – на судах морского и речного флота
категория размещения:
5 – в помещении с повышенной влажностью
4 – в помещении с искусственно регулируемыми климатическими условиями
3 – в помещении
2 – на улице под навесом
1 – на открытом воздухе
степень защиты электродвигателя (IP):

первая цифра: защита от пыли
IP Определение
0 Без защиты
1 Защита от твердых объектов размерами свыше 50мм
2 Защита от твердых объектов размерами свыше 12мм
3 Защита от твердых объектов размерами свыше 2,5мм
4 Защита от твердых объектов размерами свыше 1мм
5 Защита от пыли (без осаждения опасных материалов)
6 Полная защита от пыли
вторая цифра: защита от влаги
IP Определение
0 Без защиты
1 Защита от вертикально падающих капель
2 Защита от капель воды, падающих на оболочку, наклоненную под углом не более 15 градусов к вертикали
3 Защита от капель воды, падающих на оболочку, наклоненную под углом не более 60 градусов к вертикали
4 Защита от брызг воды любого направления
5 Защита от струи воды любого направления
6 Защита от воздействия, подобных морским накатам



Монтаж электродвигателя АИР



Электродвигатели асинхронные трехфазные общепромышленного назначения серии АИР предназначены для комплектации электроприводов механизмов в различных отраслях народного хозяйства.

  • частота 50 Гц
  • напряжение 220/380В, 380/660В
  • степень защиты IP54, IP55
  • класс изоляции F
  • метод охлаждения IC411
  • класс энергоэффективности IE1
  • климатические исполнения У1, У2, У3, Т2, УХЛ2 по ГОСТ 15150

Электродвигатели могут быть оснащены датчиком температурной защиты обмоток статора и подшипниковых узлов (опция).

Кроме того, электродвигатели серии АИР могут быть оснащены подшипниками SKF/NSK (опция).

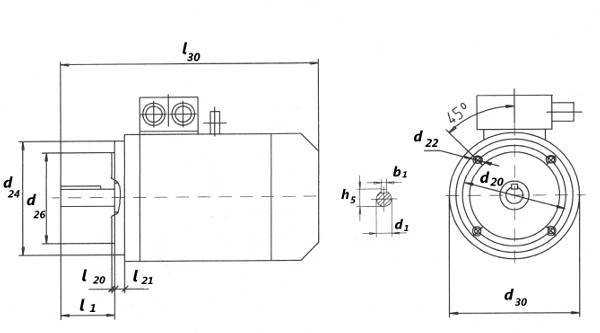

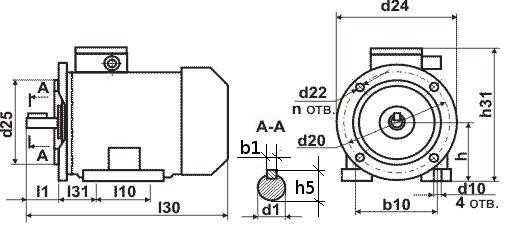

Габаритные, установочные и присоединительные размеры двигателей АИР





Габаритные, установочные и присоединительные размеры
L*
l30
HD*
h41
AC*
d30
P
d24
S*
d22
N
d25
E
l1
C
l31
B
l10
H
h
A
b10
K
d10
M
d20
F
b1
G
g
D
d1
T
l20
AB*
b11
BB*
l11
DH*GD
h5
АИР56 2,4 204 156 110 140 4х10 95 23 36 71 56 90 6 115 4 8,5 11 3 90 88 М4х0,7х12 12,5
АИР63 2,4,6 231 173 122 160 4х12 110 30 40 80 63 100 7 130 5 11 14 3,5 135 100 М5х0,8х12 16
АИР71 2,4,6,8 280 200 137 200 4х12 130 40 45 90 71 112 7 165 6 15,5 19 3,5 137 112 М6х1х16 21,5
АИР80А 2,4,4,6 302 209 158 200 4х12 130 50 50 100 80 125 10 165 6 18,5 22 3,5 153 125 М6х1х16 24,5
АИР80В 2,4,4,6 320 209 158 200
4х12
130 50 50 100 80 125 10 165 6 18,5 22 3,5 153 125 М6х1х16 24,5
АИР90 2,4,4,6 357 240 177 250 4х15 180 50 56 125 90 140 10 215 8 20 24 4 177 156 М8х1,25х19 27
АИР100S 2,4 398 256 198 250 4х15 180 60 63 112 100 160 12 215 8 24 28 4 196 151 М8х1,25х25 31
АИР100L 2,4,6,8 398 256 198 250 4х15 180 60 63 140 100 160 12 215 8 24 28 4 196 172 М8х1,25х25 31
АИР112 2,4,6 435 300 240 300 4х19 230 80 70 140 112 190 12 265 10 27 32 4 230 180 М10х1,5х35 35
АИР132S 4,6,8 470 345 275 350 4х19 250 80 89 140 132 216 12 300 10 33 38 5 270 185
М12х1,75х40
41
АИР132M 2,4,6,8 510 345 275 350 4х19 250 80 89 178 132 216 12 300 10 33 38 5 270 230 М12х1,75х40 41
АИР160S 2 615 420 330 350 4х19 250 110 108 178 160 254 15 300 12 37 42 5 320 238 М16х2х40 45
АИР160S 4,6,8 615 420 330 350 4х19 250 110 108 178 160 254 15 300 14
42,5
48 5 320 238 М16х2х40 51,5
АИР160M 2 660 420 330 350 4х19 250 110 108 210 160 254 15 300 12 37 42 5 320 260 М16х2х40 45
АИР160M 4,6,8 660 420 330 350 4х19 250 110 108 210 160 254 15 300 14 42,5 48 5 320 260 М16х2х40 51,5
АИР180S 2 700 455 380 400 4х19 300 110 121 203
180
279 15 350 14 42,5 48 5 355 265 М16х2х45 51,5
АИР180S 4,6,8 700 455 380 400 4х19 300 110 121 203 180 279 15 350 16 49 55 5 355 265 М16х2х45 59
АИР180M 2 740 455 380 400 4х19 300 110 121 241 180 279 15 350 14 42,5 48 5 355 305 М16х2х45 51,5
АИР180M 4,6,8 740 455 380 400 4х19 300 110 121 241 180 279 15 350 16 49 55 5 355 305 М16х2х45 59
АИР200M 2 770 505 420 450 8х19 350 110 133 267 200 318 19 400 16 49 55 5 395 330 М18х2,5х50 59
АИР200M 4,6,8 800 505 420 450 8х19 350 140 133 267 200 318 19 400 18 53 60 5 395 330 М18х2,5х50 64
АИР200L 2 770 505 420 450 8х19 350 110 133 305 200 318 19 400 16 49 55 5 395 370 М18х2,5х50 59
АИР200L 4,6,8 800 505 420 450 8х19 350 140 133 305 200 318 19 400 18 53 60 5 395 370 М18х2,5х50 64
АИР225M 2 820 560 470 550 8х19 450 110 149 311 225 356 19 500 16 49 55 5 435 393 М18х2,5х50 59
АИР225M 4,6,8 875 560 470 550 8х19 450 140 149 311 225 356 19 500 18 58 65 5 435 393 М18х2,5х50 69
АИР250S 2 920 615 510 550 8х24 450 140 168 311 250 406 24 500 18 58 65 5 490 415 М20х2,5х60 69
АИР250S 4,6,8 920 615 510 550 8х24 450 140 168 311 250 406 24 500 20 67,5 75 5 490 415 М20х2,5х60 79,5
АИР250M 2 920 615 510 550 8х24 450 140 168 349 250 406 24 500 18 58 65 5 490 450 М20х2,5х60 69
АИР250M 4,6,8 920 615 510 550 8х24 450 140 168 349 250 406 24 500 20 67,5 75 5 490 450 М20х2,5х60 79,5
АИР280S 2 995 680 580 660 8х24 550 140 190 368 280 457 24 600 20 62,5 70 6 550 490 М20х2,5х60 74,5
АИР280S 4,6,8 1025 680 580 660 8х24 550 170 190 368 280 457 24 600 22 71 80 6 550 490 М20х2,5х60 85
АИР280M 2 1045 680 580 660 8х24 550 140 190 419 280 457 24 600 20 62,5 70 6 550 540 М20х2,5х60 74,5
АИР280M 4,6,8 1075 680 580 660 8х24 550 170 190 419 280 457 24 600 22 71 80 6 550 540 М20х2,5х60 85
АИР315S 2 1190 845 645 660 8х24 550 140 216 406 315 508 28 600 20 67,5 75 6 635 570 М20х2,5х60 79,5
АИР315S 4,6,8 1220 845 645 660 8х24 550 170 216 406 315 508 28 600 25 81 90 6 635 570 М20х2,5х60 95
АИР315M 2 1295 845 645 660 8х24 550 140 216 457 315 508 28 600 20 67,5 75 6 635 680 М20х2,5х60 79,5
АИР315M 4,6,8,10 1325 845 645 660 8х24 550 170 216 457 315 508 28 600 25 81 90 6 635 680 М20х2,5х60 95
АИР355S 2 1560 1010 700 800 8х24 680 170 254 500 355 610 28 740 22 76 85 6 730 750 М24х3х70 90
АИР355S 4,6,8 1560 1010 700 800 8х24 680 210 254 500 355 610 28 740 28 90 100 6 730 750 М24х3х70 106
АИР355M 2 1560 1010 700 800 8х24 680 170 254 560 355 610 28 740 22 76 85 6 730 750 М24х3х70 90
АИР355M 4,6,8,10 1560 1010 700 800 8х24 680 210 254 560 355 610 28 740 28 90 100 6 730 750 М24х3х70 106
АИР355L 8 1940 950 760 800 8х24 680 210 254 630 355 630 28 740 28 90 100 6 760 750 М24х3х70 106

*- габаритные и установочные размеры двигателей могут быть изменены производителем без дополнительного уведомления.

Габаритные, установочные и присоединительные размеры двигателей с малым фланцем (IM2181)

Типоразмер двигателяПрисоединительные размеры
PMNTS
АИР56 99 85 70 2,5 M6
80 65 50 2,5 M5
АИР63 110 100 80 3,0 M6



Технические характеристики электродвигателей АИР



Электрические параметрыМасса, кг**
чугун/
алюминий
P,
кВт
Ном. частота вращ.,
об/мин
KПД, %Kоэф.
мощн.
Iп/IнМп/МнМmax/
Мн
Iн, A
(U=380В)
3000 об/мин
АИР56А2 0,18 2720 65,0 0,80 5,5 2,3 2,3 0,53 -/4,0
АИР56B2 0,25 2720 68,0 0,81 5,5 2,3 2,3 0,69 -/4,0
АИР63А2 0,37 2755 69,0 0,81 6,1 2,2 2,3 1,01 -/4,9
АИР63B2 0,55 2790 74,0 0,81 6,1 2,2 2,3 1,38 -/6,3
АИР71А2 0,75 2840 75,0 0,83 6,1 2,2 2,3 1,83 -/8,1
АИР71B2 1,1 2840 76,2 0,84 6,9 2,2 2,3 2,61  -/8,9
АИР80A2 1,5 2850 78,5 0,84 7,0 2,2 2,3 3,46 17,6/12,2
АИР80B2 2,2 2855 81,0 0,85 7,0 2,2 2,3 4,85 19,1/13,9
АИР90L2 3 2860 82,6 0,87 7,5 2,2 2,3 6,34 27,4/19,7
АИР100S2 4 2880 84,2 0,88 7,5 2,2 2,3 8,21 32,0/25,0
АИР100L2 5,5 2900 85,7 0,88 7,5 2,2 2,3 11,08 39,4/27,5
АИР112M2 7,5 2895 87,0 0,88 7,5 2,2 2,3 14,9  50,7/37,6
АИР132M2 11 2900 88,4 0,89 7,5 2,2 2,3 21,2 74,0/59,0
АИР160S2 15 2930 89,4 0,89 7,5 2,2 2,3 28,6 108/-
АИР160M2 18,5 2930 90,0 0,90 7,5 2,0 2,3 34,7 120/-
АИР180S2 22 2940 90,5 0,90 7,5 2,0 2,3 41,0 164/-
АИР180M2 30 2950 91,4 0,90 7,5 2,0 2,3 55,4 200/-
АИР200M2 37 2950 92,0 0,88 7,5 2,0 2,3 67,9 235/-
АИР200L2 45 2960 92,5 0,90 7,5 2,0 2,3 82,1 254/-
АИР225M2 55 2970 93,0 0,90 7,5 2,0 2,3 100 324/-
АИР250S2 75 2975 93,6 0,90 7,0 2,0 2,3 135 446/-
АИР250M2 90 2975 93,9 0,91 7,1 2,0 2,3 160 476/-
АИР280S2 110 2975 94,0 0,91 7,1 1,8 2,2 195 594/-
АИР280M2 132 2975 94,5 0,91 7,1 1,8 2,2 233 676/-
АИР315S2 160 2975 94,6 0,92 7,1 1,8 2,2 279 945/-
АИР315M2 200 2975 94,8 0,92 7,1 1,8 2,2 348 1175/-
АИР315MB2 250 3000 94,8 0,92 7,1 1,8 2,2 433 1550/-
АИР355S2 250 2980 95,2 0,92 7,1 1,6 2,2 433 1900/-
АИР355M2 315 2980 95,4 0,92 7,1 1,6 2,2 545 2300/-
1500 об/мин
АИР56А4 0,12 1310 57,0 0,72 4,4 2,2 2,1 0,44 -/4,0
АИР56B4 0,18 1310 60,0 0,73 4,4 2,2 2,1 0,62 -/4,0
АИР63А4 0,25 1340 65,0 0,74 5,2 2,2 2,1 0,79 -/4,9
АИР63B4 0,37 1340 67,0 0,75 5,2 2,2 2,1 1,12 -/5,2
АИР71А4 0,55 1390 71,0 0,75 5,2 2,4 2,3 1,57 -/8,7
АИР71B4 0,75 1390 73,0 0,76 6,0 2,3 2,3 2,05  -/8,9
АИР80A4 1,1 1390 76,2 0,77 6,0 2,3 2,3 2,85 16,4/11,7
АИР80B4 1,5 1400 78,5 0,78 6,0 2,3 2,3 3,72 18,6/13,4
АИР90L4 2,2 1410 80,0 0,81 7,0 2,3 2,3 5,1 26,2/18,8
АИР100S4 3 1410 82,6 0,82 7,0 2,3 2,3 6,8 32,5/23,4
АИР100L4 4 1435 84,2 0,82 7,0 2,3 2,3 8,8 37,3/27,4
АИР112M4 5,5 1440 85,7 0,83 7,0 2,3 2,3 11,7  46,9/35,5
АИР132S4 7,5 1450 87,0 0,84 7,0 2,3 2,3 15,6 75,0/47,0
АИР132M4 11 1460 88,4 0,84 7,0 2,2 2,3 22,5 87,0/63,0
АИР160S4 15 1460 89,4 0,85 7,5 2,2 2,3 30,0 126/-
АИР160M4 18,5 1470 90,0 0,86 7,5 2,2 2,3 36,3 146/-
АИР180S4 22 1470 90,5 0,86 7,5 2,2 2,3 43,2 166/-
АИР180M4 30 1470 91,4 0,86 7,2 2,2 2,3 57,6 194/-
АИР200M4 37 1475 92,0 0,87 7,2 2,2 2,3 70,2 264/-
АИР200L4 45 1475 92,5 0,87 7,2 2,2 2,3 84,9 292/-
АИР225M4 55 1480 93,0 0,87 7,2 2,2 2,3 103 342/-
АИР250S4 75 1480 93,6 0,88 6,8 2,2 2,3 138,3 464/-
АИР250M4 90 1480 93,9 0,88 6,8 2,2 2,3 165,5 498/-
АИР280S4 110 1480 94,5 0,88 6,9 2,1 2,2 201 638/-
АИР280M4 132 1480 94,8 0,88 6,9 2,1 2,2 240 708/-
АИР315S4 160 1480 94,9 0,89 6,9 2,1 2,2 288 1000/-
АИР315M4 200 1480 94,9 0,89 6,9 2,1 2,2 360 1200/-
АИР355S4 250 1490 95,2 0,90 6,9 2,1 2,2 443 1700/-
АИР355M4 315 1480 95,2 0,90 6,9 2,1 2,2 559 1900/-

**- реальная масса электродвигателей может отличаться от той, которая указана в таблице.

in-tehnn.ru

Габаритные размеры электродвигателей АИР

Габаритно-присоединительные размеры электродвигателей АИР

Статья содержит максимально полные технические данные о габаритах и установочных размерах асинхронных электродвигателей АИР. Монтажные исполнения, габариты, крепежные размеры по лапам, валу и фланцам, ширина шпонки и шпоночного паза. Сводные таблицы габаритно-присоединительных размеров асинхронных двигателей АИР 63-355 габарита.

Обозначения основных монтажных и присоединительных размеров двигателей

В самом низу статьи Вы сможете легко подобрать электродвигатель по диаметру вала и ширине шпонки. Данные присоединительные размеры позволят без труда заказать соединительную муфту при комплектации двигателя с другим оборудованием (насосом, вентилятором, редуктором).

  • h - высота вращения вала или габарит электродвигателя. Высота от центра оси вала до земли. Важный присоединительный размер при сборе агрегата и центровке.
  • l30*h41*d24 - длина, высота, ширина электродвигателя АИР, размеры по габаритам. Необходимы для калькуляции цены доставки и необходимого места при транспортировке.
  • m - вес электродвигателя, масса. Нужен для расчета транспортных издержек и сопромата
  • d1 - диаметр вала. Габаритно-присоединительный размер АИР, необходимый при агрегатировании с другим оборудованием или подбора полумуфты.
  • d20 - ширина, крепежный диаметр фланца. d22 - диаметр отверстий фланца. Габаритный размер для изготовления или подбора ответного фланца.
  • l10 и b10 – расстояние между крепежными отверстиями на лапах электродвигателя. Важный габаритно-установочный размер, необходимый при монтаже электродвигателя к станине или на платформу.
  • L1 – длина вала.
  • b1 – ширина шпонки. Размер необходим для изготовления полумуфты.

Исполнения двигателей по способу монтажа – фланец, лапы, комбинированное

Присоединительный и габаритный чертеж монтажного исполнения электродвигателя АИР на лапах (IM 1081), лапы-фланец (IM 2081), чистый фланец (IM 3081).

Чертеж монтажного исполнения IM1081
на лапах

Чертеж монтажного исполнения IM2081, IM3081
(лапы-фланец)

Таблицы габаритных размеров электродвигателей АИР

Таблица габаритов и вес асинхронных электродвигателей АИР63

Все установочные размеры асинхронных электродвигателей АИР 63-го габарита: АИР 63A2, АИР63A4, АИР63B2, АИР63B4.

Маркировка Парметры l30*h41*d24, мм H, мм D1, мм L1, мм Крепеж по лапам Крепеж по фланцу Вес, кг
L10 B10 D20 D22
АИР63A2 0,37/3000 239х163х161 63 14 30 80 100 130 10 5,2
АИР63A4 0,25/1500
АИР63B2 0,55/3000
АИР63B4 0,37/1500

Таблица габаритных параметров асинхронных моторов 71

Крепежные и присоединительные размеры электродвигателей АИР71А2, АИР 71А4, АИР 71А6, АИР71В2, АИР 71В4, АИР 71В6.

Маркировка Парметры l30*h41*d24, мм H, мм D1, мм L1, мм Крепеж по лапам Крепеж по фланцу M, кг
L10 B10 D20 D22
АИР71А2 0,75/3000 275х190х201 71 19 40 90 112 165 12 8,7
АИР71А4 0,55/1500
АИР71А6 0,37/1000
АИР71В2 1,1/3000
АИР71В4 0,75/1500
АИР71В6 0,55/1000

Габаритно-присоединительные характеристики электромоторов 80 габарита

Присоединительные и монтажные размеры асинхронных электродвигателей АИР 80А2, АИР 80А4, АИР80А6, АИР 80B2, АИР80B4, АИР80B6.

Маркировка Параметры l30*h41*d24 H D1 L1 Крепеж по лапам Крепеж по фланцу Вес, кг
L10 B10 D20 D22
АИР80А2 1,5/3000 301х208х201 80 22 50 100 125 165 11 13,3
АИР80А4 1,1/1500
АИР80А6 0,75/1000
АИР80В2 2,2/3000 322х210х201 15
АИР80В4 1,5/1500
АИР80В6 1,1/1000

Габаритные и установочные параметры электродвигателей с высотой вала 90 мм

Размеры, длина, ширина, высота и диаметр вала и вес электродвигателя АИР90L2, АИР90L4, АИР 90L6. Присоединительные

Маркировка Парметры l30*h41*d24 H D1 L1 Крепеж по лапам Крепеж по фланцу M, кг
L10 B10 D20 D22
АИР90L2 3/3000 351х218х251 90 24 50 125 140 215 14 30
АИР90L4 2,2/1500
АИР90L6 1,5/1000

Таблица присоединительных габаритов двигателей АИР100. Установочные

Каталог асинхронных электродвигателей АИР 100S2, АИР 100S4, АИР100L2, АИР 100L4, АИР100L6 с крепежными и установочными размерами и весом.

Каталог асинхронных двигателей АИР112. Диаметр 32мм

Справочник электродвигателей АИР112M2, АИР 112M4, АИР112M6, АИР 112M6, АИР112M8 с габаритными, установочными и присоединительными размерами.

Характеристики моторов и установочные крепежи с высотой вала 132

Технический каталог асинхронных электродвигателей АИР 132S4, АИР132S6, АИР132S8, АИР132M2, АИР132M4, АИР132M6, АИР132M8. Размеры, вес и диаметр вала.

Таблица крепежных и установочных типоразмеров электромоторов с высотой вала 160 мм

Габаритные, установочные и присоединительные размеры электродвигателей с высотой вала 160: АИР160S2, АИР160S4, АИР160S6, АИР160S8, АИР160M2, АИР160M4, АИР160M6, АИР160M8.

Габаритно-установочные и вес двигателей 180 мм

Присоединительные и установочные размеры общепромышленных электродвигателей АИР в 180 габарите: АИР180S2, АИР180S4, АИР180M2, АИР180M4, АИР180M6, АИР180M8.

Крепежные характеристики, присоединительные размеры моторов АИР200. Вал, диаметр.

Таблица установочных размеров общепромышленных электродвигателей 200 габарита: АИР200L2, АИР200L4, АИР200L6, АИР200L8, АИР200M2, АИР200M4, АИР200M6, АИР200M8.

Привязка мощности и оборотов к установочным и присоединительным размерам АИР225

Каталог электродвигателей АИР 225S2, АИР225S4, АИР225S6, АИР225S8, АИР 225M2, АИР225M4, АИР225M6, АИР225M8 с габаритными, крепежными размерами и диаметром.

Маркировка Парметры l30*h41*d24 H D1 L1 Межосевые по лапам Межосевые по фланцу Вес, т
L10 B10 D20 D22
АИР225М2 55/3000 836х536х551 225 55 110 311 356 500 19 0,32
АИР225М4 55/1500 65 140 0,325
АИР225М6 37/1000
АИР225М8 30/750

Таблица посадочных и присоединительных параметров двигателей с 250 высотой вала

Габаритно-установочные размеры асинхронных электродвигателей АИР 250 габарита: АИР250S2, АИР250S4, АИР250S6, АИР250S8, АИР250M2, АИР250M4, АИР250M6, АИР250M8. Крепежи, диаметр.

Габариты, присоединительные и крепежи двигателей АИР 280. Диаметр вала

Установочные, присоединительные размеры электродвигателей АИР 280 габарита: АИР280S2, АИР280S4, АИР280S6, АИР280S8, АИР 280M2, АИР280M4, АИР280M6, АИР280M8.

Установочные параметры, крепежи и вес моторов 315 мм

Присоединительные и установочные размеры электродвигателя АИР 315S2, АИР315S4, АИР315S6, АИР315S8, АИР 315S10, АИР315М2, АИР315М4, АИР 315М6, АИР315М8, АИР315М10.

Присоединительные характеристики электромоторов с высотой оси 355 мм

Крепежные и установочные размеры электродвигателей АИР355S2, АИР355S4, АИР355S6, АИР355S8, АИР355S10, АИР355М2, АИР355М4, АИР 355М6, АИР355М8, АИР355М10.

Таблица диаметров валов электродвигателей

Как определить мощность электродвигателя по диаметру вала? Таблица с диаметрами валов, шириной шпонки электродвигателей стандарта  "Интерэлектро" -  АИР, 4АМ, 4А, 5АМ. Данные характеристики полезны при подборе двигателя, подготовке к монтажу, проточке муфты.
При наличии маркировки, определение мощности, скорости вращения и прочих характеристик не составит сложности.

Диаметр вала, d1 Ширина шпонки, b1 3000 об 1500 об 1000 об 750 об
14 5 0,37/3000 0,25/1500; 0,37/1500 0,18/1000; 0,25/1000 -
19 6 0,75/3000; 1,1/3000 0,55/1500; 0,75/1500 0,37/1000; 0,55/1000 -
22 6 1,5/3000; 2,2/3000 1,1/1500; 1,5/1500 0,75/1000; 1,1/1000 -
24 8 3/3000 2,2/1500 1,5/1000 -
28 8 4/3000; 5,5/3000 3/1500; 4/1500 2,2/1000 -
32 10 7,5/3000 5,5/1500 3/1000 2,2/750; 3/750
38 10 18,5/3000 7,5/1500; 11/1500 5,5/1000; 7,5/1000 4/750; 5,5/750
42 12 15/3000; 18,5/3000 - - -
48 14 - 15/1500; 18,5/1500 11/1000; 15/1000 7,5/750; 11/750
55 16 37/3000; 45/3000; 55/3000 22/1500; 30/1500 18,5/1000 15/750
60 18 - 37/1500; 45/1500 22/1000; 30/1000 18,5/750; 22/750
65 18 75/3000; 90/3000 55/1500 55/1000 30/750
70 20 110/3000; 132/3000 - - -
75 20 160/3000; 200/3000 75/1500; 90/1500 45/1000; 55/1000 37/750; 45/750
80 22 - 110/1500; 132/1500 75/1000; 90/1000 55/750; 75/750
85 22 250/3000; 315/3000 - - -
90 25 - 160/1500; 200/1500 110/100; 132/1000 90/750; 110/750
100 28 - 250/1500; 315/1500 160/1000; 200/1000 132/750; 160/750

Подобрать электродвигатель АИР по габаритным размерам

После подбора и изучения габаритных размеров, звоните специалистам "СЛЭМЗ" Вам помогут купить двигатель АИР или подобрать аналог по габаритам. Удобные таблицы и чертежи помогут быстро найти любые габаритно-присоединительные размеры электродвигателя АИР: монтажное исполнение; установочные размеры по лапам; размер и диаметр фланца; ширину шпонки и шпоночного паза; высоту и диаметр вала; длину, ширину, высоту и вес для просчета доставки или подготовки к монтажу.

slemz.com.ua

Электродвигатель АИР112М2 7,5кВт | АИР112М4 5,5кВт | АИР112МА6 3кВт | АИР112МВ6 4кВт | АИР112МА8 2,2кВт

Электродвигатели АИР112М2, АИР112М4, АИР112МА6, АИР112МВ6, АИР112МА8, АИР112МВ8

Общепромышленный асинхронный электродвигатель АИР112М2, АИР112М4, АИР112МА6, АИР112МВ6, АИР112МА8, АИР112МВ8 изготавливается по умолчанию:
- на напряжение 380В (три клеммы в коробке выводов) или 220/380В (шесть клемм).
- климатического исполнения У, категории размещения - 2 (эксплуатация под навесом, отсутствие прямого воздействия осадков и солнечного излучения), или 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
- режим работы - продолжительный, S1 (работа эл-дигателя при постоянной нагрузке длительное время для достижения неизменной температуры всех его частей).
- степень защиты - IP54, 55 (содержание нетокопроводящей пыли в воздухе до 100 мг/м3, двигатель защищен от брызг воды со всех направлений).

Изготовление электродвигателей с повышенным скольжением, двумя концами вала, встроенными термодатчиками, повышенной точности и другие специальные исполнения, производится под заказ.

  Монтажное исполнение двигателей:
- на лапах (IM 1081, 1001, 1011)
- фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)
- комбинированные, лапы+фланец (IM 2081, 2001, 2011).
Исполнение IM**81 подразумевает горизонтальное или вертикальное (рабочим концом вала вниз) расположение двигателя. Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479 в разделе нашего сайта "Ссылки".

Двигатель аналогичен по размерам и параметрам двигателю: 5А 112М2 (4, 6, 8), 5АИ 112М4 (2, 6, 8), АДМ 112М6 (2, 4).

Нужны цены - жмите сюда → Купить электродвигатель АИР112

Технические характеристики электродвигателя АИР 112М2, АИР 112М4, АИР 112МА6, АИР 112МВ6, АИР 112МА8, АИР 112МВ8

ДвигательМощностьОб/мин.
Синхр.
Асинхр.
Ток при
380В, А*
KПД,
%*
Kоэф.
мощн.*
Iп/
Мп/
Мн
Мmax/
Мн
Момент
инерц., кгм2*
Масса,
кг*
АИР112М2
7,5/7,6 кВт3000
2890
15870,917,52,22,50,018548
АИР112М45,5 кВт1500
1440
12,1850,846,02,22,60,023645
АИР112МА63 кВт1000
950
7,4810,766,02,12,40,038043
АИР112МВ64 кВт1000
950
9,2820,816,02,22,30,042548
АИР112МА82,2 кВт750
710
6,1760,716,01,82,30,022143
АИР112МВ83 кВт750
710
7,8790,746,01,92,30,028848

* - параметры имеют незначительные отличия в зависимости от производителя двигателя.

Габаритно-присоединительные размеры двигателей АИР112 исполнений IM1081, 2081, 3081



Типl30*h31*d24l1l10l31d1d10d20d22d25b10nhl21*l20*h10*h5b1
АИР 112М47529730080140703212265142301904112154123510

* - размеры могут незначительно отличаться в зависимости от завода-изготовителя электродвигателя.


Габаритно-присоединительные размеры электродвигателей АИР112 исполнения IM 3681



Фланецl30d24l1d1d20d22d25l21l20h5b1d30
ГОСТDIN
АИР 112 М2; 4FT130C1604751608032130M8110153,53510218
FT165C200200165M101303,5
АИР 112МA6FT130C1604751608032130M8110153,53510255
FT165C200200165M101303,5
АИР 112МB6FT130C1605051608032130M8110153,53510255
FT165C200200165M101303,5



Электродвигатели АИР 112, 7,5кВт, 5,5кВт, 4кВт, 3кВт, 2,2кВт применяются для комплектации следующего оборудования: насосов К 80-65-160, НМШ8-25 и т.д., вентиляторов, компрессорных установок и прочего.

Ранее двигатели выпускались под марками:

АИР 112 М2, 7,5 кВт, 3000 об - АО2-42-2, 4А112М2, 4АМ112М2.
АИР 112 М4, 5,5 кВт, 1500 об - АО2-42-4 (5 кВт), 4А112М4, 4АМ112М4.
АИР 112 МА6, 3 кВт, 1000 об - АО2-41-6, 4А112МА6, 4АМ112МА6.
АИР 112 МВ6, 4 кВт, 1000 об - АО2-42-6, 4А112МВ6, 4АМ112МВ6.
АИР 112 МА8, 2,2 кВт, 750 об - АО2-41-8, 4А112МА8, 4АМ112МА8.
АИР 112 МВ8, 3 кВт, 750 об - АО2-42-8, 4А112МВ8, 4АМ11МВ8.

Быстрый переход - электродвигатель АИР132S4 7,5 кВт 1500 об | АИР132S6 5,5 кВт 1000 об | АИР132S8 4 кВт 750 об

electronpo.ru

Электродвигатели общепромышленные АИР ГОСТ 20459-87



Электродвигатели общепромышленные АИР ГОСТ 20459-87 (ВТГ-Сервис, ООО)



Технические характеристики



Асинхронные электродвигатели усовершенствованной серии АИР обладают целым рядом передовых технических решений: более низкий уровень шума и более низкий уровень внутренней виброактивности, которые достигнуты благодаря применению в конструкции электродвигателей высококачественных комплектующих и многоэтапному контролю качества изготовления и сборки. Установочно-присоединительные размеры, массогабаритные характеристики и основные технические параметры электродвигателей АИР полностью соответствуют ТУ 3322-003-79682497-2006, ТУ 3322-001- 79682497-2006, ТУ 3332-001-79682497-2006, ГОСТ Р 51689-2000, ГОСТ 184-73.

Тип

P, кВт

Синхронная частота вращения, об./мин.

Ток, А 220/380В

КПД, %

cos

Длина L

Ширина B

Высота H

Масса, кг

АИР56А2

0,18

3000

0,93/0,54

67

0,75

200

109

135

4,03

АИР56А4

0,12

1500

0,86/0,50

59,5

0,61

200

109

135

4,17

АИР56В2

0,25

3000

1,26/0,73

68,85

0,75

200

109

135

4,41

АИР56В4

0,18

1500

1,21/0,70

61,56

0,63

200

109

135

4,6

АИР63А2

0,37

3000

1,71/0,99

70

0,81

230

133

175

9

АИР63А4

0,25

1500

1,37/0,79

65

0,74

230

133

175

9

АИР63А6

0,18

1000

1,28/0,74

56

0,66

230

133

175

9,5

АИР63В2

0,55

3000

2,4/1,4

73

0,82

230

133

175

9,5

АИР63В4

0,37

1500

1,93/1,12

67

0,75

230

133

175

9,5

АИР63В6

0,25

1000

1,63/0,94

59

0,68

230

133

175

10

АИР71А2

0,75

3000

3,1/1,8

75

0,83

292

140

175

10,79

АИР71А4

0,55

1500

3,0/1,7

71

0,75

292

140

175

10,85

АИР71В2

1,1

3000

4,4/2,6

77

0,84

292

140

175

12,38

АИР71В4

0,75

1500

3,9/2,2

73

0,76

292

140

175

12,01

АИР71В6

0,55

1000

3,2/1,8

65

0,72

292

140

175

12,2

АИР80А2

1,5

3000

5,88/3,4

79

0,84

310

160

215

15,5

АИР80А4

1,1

1500

5,0/2,9

75

0,77

310

160

215

16

АИР80А6

0,75

1000

3,96/2,3

69

0,72

310

160

215

16

АИР80В2

2,2

3000

8,29/4,8

81

0,85

355

160

215

19,5

АИР80В4

1,5

1500

6,39/3,7

78

0,79

355

160

215

19,5

АИР80В6

1,1

1000

5,5/3,2

72

0,73

355

160

215

20

АИР90L2

3

3000

11,2/6,5

80,1

0.87

348

192

245

23,5

АИР90L4

2,2

1500

9,2/5,3

77,7

0,81

348

192

245

24

АИР90L6

1,5

1000

7,3/4,2

72,4

0,75

348

192

245

24

АИР100S2

4

3000

14/8,12

85

0,88

390

200

260

32

АИР100S4

3

1500

11,7/6,78

82

0,82

390

200

260

34

АИР100L2

5,5

3000

19/11,04

86

0,88

430

200

260

38

АИР100L4

4

1500

15,2/8,8

84

0,82

430

200

260

38

АИР100L6

2,2

1000

9,7/5,6

79

0,76

390

200

260

31

АИР112М2

7,5

3000

digest.wizardsoft.ru

Электродвигатели АИР132М2, АИР132М4, АИР132М6, АИР132М8

Общепромышленные асинхронные электродвигатели АИР 132 М2, АИР 132 М4, АИР 132 М6, АИР 132 М8 изготавливаются по умолчанию:
- на двойное напряжение 380/660В, для двигателей АИР132М4, АИР132М2 и 220/380В, для эл-двигателей АИР132М6, АИР132М8. Изготовление электродвигателей на другое напряжение производится по заказу.
- климатического исполнения У, категории размещения - 2 (эксплуатация под навесом, отсутствие прямого воздействия осадков и солнечного излучения), или 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
- режим работы - продолжительный, S1.
- степень защиты - IP54, 55 (содержание нетокопроводящей пыли в воздухе до 100 мг/м3, двигатель защищен от брызг воды с любого направления).

Изготовление электродвигателей с повышенным скольжением, двумя концами вала, встроенным датчиком температурной защиты и другие спец. исполнения, производится под заказ.

Монтажное исполнение двигателей:
- на лапах (IM 1081, 1001, 1011)
- фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)
- комбинированные, лапы+фланец (IM 2081, 2001, 2011).

Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479.

Двигатель аналогичен по размерам и параметрам двигателям 5АИ 132М4 (М2, М6, М8), АДМ 132М2 (4, 6, 8), А132М2 (4,6,8) , АД 132М2 (М4,М6,М8).

Нужны цены? Жмите здесь → цены на электродвигатели

Технические характеристики электродвигателя
АИР 132 М2, АИР 132 М4, АИР 132 М6, АИР 132 М8


Электро-
двигатель
МощностьОб/мин.*Ток при
380В, А*
KПД,
%*
Kоэф.
мощн.*
Iп/
Мп/
Мн
Мmax/
Мн
Момент
инерц.,
кгм2*
Масса,
кг*
АИР132М211 кВт291021,188,00,907,51,62,00,022778
АИР132М411 кВт145022,288,50,857,52,42,90,034984
АИР132М67,5/7,6 кВт95016,585,50,817,02,02,20,059782
АИР132М85,5 кВт70013,683,00,746,01,82,20,093582

* - параметры имеют незначительные отличия в зависимости от производителя двигателя, масса электродвигателя указана в чугунном исполнении.

Габаритно-присоединительные размеры двигателей исполнений IM1081, 2081, 3081


Типl30*h31*d24l1l10l31d1d10d20d22d25b10nhl21*l20*h10*h5b1
АИР 132М2,4,6,851034535080178893812300192502164132185134110

* - размеры могут незначительно отличаться в зависимости от завода-изготовителя электродвигателя.



Габаритно-присоединительные размеры электродвигателя исполнения IM 3681


Эл-двигательФланецl30d24l1d1d20d22d25l21l20h5b1d30
ГОСТDIN
АИР 132 М2, 4, 6FT130C1605051608038130M8110153,54110255
FT150C180180150M12120185,0

Электродвигатели АИР132М2, АИР132М4, АИР132М6 и АИР132М8 применяются для комплектации следующего оборудования: насосов К80-50-200а, К100-80-160а, СДВ80/18, Ш40-4, вентиляторов, компрессоров и других.

Ранее электродвигатели выпускались под марками:

- АИР 132 М2, 11 кВт, 3000 об. - АО2-51-2 (10 кВт), 4А132М2, 4АМ132М2.
- АИР 132 М4, 11 кВт, 1500 об. - АО2-52-4 (10 кВт), 4А132М4, 4АМ132М4.
- АИР 132 М6, 7,5 кВт, 1000 об. - АО2-52-6, 4А132М6, 4АМ132М6.
- АИР 132 М8, 5,5 кВт, 750 об. - АО2-52-8, 4А132М8, 4АМ132М8.

Быстрый переход - | электродвигатель АИР 160 S2 | АИР 160 S4 | АИР 160 S6 | АИР 160 S8

electronpo.ru

Электродвигатель АИР132S4 7,5кВт | АИР132S6 5,5кВт

Общепромышленные асинхронные электродвигатели АИР 132S4, АИР 132S6, АИР 132S8 изготавливается по умолчанию:
- на двойное напряжение 380/660В (шесть клемм в коробке выводов). Изготовление электродвигателей на другое напряжение производится по заказу.
- климатического исполнения У, категории размещения - 2 (эксплуатация под навесом, отсутствие прямого воздействия осадков и солнечного излучения), или 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
- режим работы - продолжительный, S1.
- степень защиты - IP54, 55 (содержание нетокопроводящей пыли в воздухе до 100 мг/м3, двигатель защищен от брызг воды с любого направления).

Изготовление электродвигателей с повышенным скольжением, двумя концами вала и другие спец. исполнения, производится под заказ.

Монтажное исполнение двигателей:
- на лапах (IM 1081, 1001, 1011)
- фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)
- комбинированные, лапы+фланец (IM 2081, 2001, 2011).

Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479.

Двигатель аналогичен по размерам и параметрам двигателям 5АИ 132S4 (S6, S8), АДМ 132S4 (S6, S8), А132S4 (S6, S8) , АД 132S4 (S6, S8), 5АМХ132S6 (S4, S8).

Нужны цены? Жмите здесь → цены на электродвигатели

Технические характеристики электродвигателя АИР 132 S4, АИР 132 S6, АИР 132 S8

ЭлектродвигательМощностьОб/мин.*Ток при
380В, А*
KПД,
%*
Kоэф.
мощн.*
Iп/
Мп/
Мн
Мmax/
Мн
Момент
инерции,
кгм2*
Масса,
кг*
АИР132S47,5/7,6 кВт145515,687,50,837,02,02,50,022770
АИР132S65,5 кВт95012,283,00,825,52,22,50,050069
АИР132S84 кВт70010,583,00,7061,82,20,069069

* - параметры имеют незначительные отличия в зависимости от производителя двигателя.

Габаритно-присоединительные размеры двигателей исполнений IM1081, 2081, 3081

Типl30*h31*d24l1l10l31d1d10d20d22d25b10nhl21*l20*h10*h5b1
АИР 132S4, S6, S851034535080140893812300192502164132185134110

* - размеры могут незначительно отличаться в зависимости от завода-изготовителя электродвигателя.

Габаритно-присоединительные размеры электродвигателя исполнения IM 3681

Эл-двигательФланецl30d24l1d1d20d22d25l21l20h5b1d30
ГОСТDIN
АИР 132 S4, S6, S8FT130C1605051608038130M8110153,54110255
FT150C180180150M12120185,0



Исполнение IM 3681 (малый фланец)



Электродвигатель АИР132S4, АИР132S6 и АИР132S8 применяются для комплектации следующего оборудования: насосов СМ100-65-250/4, Ш40-4, вентиляторов и прочего оборудования.

Ранее электродвигатели выпускались под марками:

- АИР 132 S4, 7,5 кВт, 1500 об. - АО2-51-4, 4А132S4, 4АМ132S4.
- АИР 132 S6, 5,5 кВт, 1000 об. - АО2-51-6, 4А132S6, 4АМ132S6.
- АИР 132 S8, 4,0 кВт, 750 об. - АО2-51-8, 4А132S8, 4АМ132S8.

Быстрый переход - | электродвигатель АИР 132 М2 | АИР 132 М4 | АИР 132 М6 | АИР 132 М8

electronpo.ru

Электродвигатель АИР | Сфера применения, технические характеристики, преимущества, нормы ГОСТ – на промышленном портале Myfta.Ru

Электродвигатель АИР – общепромышленный трехфазный асинхронный прибор, который комплектует электроприводами промышленные объекты в различных отраслях – от тяжелой и машиностроительной до легкой и пищевой. Они предназначены для приведения в действие различных компрессоров, помп, насосов, вентиляционных систем. Подобные электродвигатели серии АИР производители выпускают в основном в чугунном корпусе.

Сама же аббревиатура расшифровывается очень просто: буква А значит «асинхронный», буква И подразумевает название Международной организации по экономичному и научно-техническому сотрудничеству в области электротехпромышленности «Интерэлектро», а последняя буква, Р, указывает на стандарт, который определяет мощность устройства и другие технические характеристики. В странах СНГ это РС3031-71.

Стоит учесть, что электродвигатели АИР, технические характеристики которых лишний раз убеждают в необходимости их приобретения, позволяют сэкономить электроэнергию при помощи высокого КПД. Их мощность – 30 киловатт. Прибор имеет установленный режим работы S1 и степень защиты IP55 и IP54. Данные уровни защиты позволяет обезопасить его от попадания жидкости и грязи внутрь.

Если быть точнее, то первая пятерка говорит о том, что устройство защищено от попадания пыли, которая может повлиять на его работу, вторая пятерка обозначает защиту от струй воды, а четверка – от попадания брызг. Кроме того, его климатическое исполнение, как и категория размещения, классифицируются как У3. Также электродвигатель АИР имеет рабочую температуру внешней атмосферы: она колеблется от –40 до +80 градусов по Цельсию. Для его работы от сети нужна частота переменного тока 50 герц.

Также ранее упоминавшаяся защита IP55 дает возможность снизить складские расходы при применении электродвигателя и делает его применение универсальным. Что касается его изготовления, то тут все основывается на желаниях заказчика.

Таким образом, изготовитель по заказу клиента может изменить расположение клеммной коробки и установить ее либо сверху, либо справа, либо слева. Еще одном преимуществом устройства этой серии является его долговечность и повышенный срок эксплуатации, а применение термостойкой изоляции класса F улучшает его термическую перегрузочную способность. Частотный преобразователь в свою очередь дает возможность регулировать вращение ротора.

Не лишним является и то, что он обладает пониженной шумовой способностью, что весьма полезно на крупных предприятиях, где вблизи него будут находиться люди.

Также эти приборы могут выдерживать не долгосрочные механические перегрузки без вреда и имеют постоянную скорость, вне зависимости от загруженности. Стоит отметить и простоту автоматизации прибора и его пуска.

По соответствующим ГОСТам электродвигатель АИР выпускается в различных модификациях — 71, 80, 90, 100, 112, 132, 160, 180. Эти данные обозначают, что каждый из них имеет высоту оси вращения в соответствии с присвоенной ему цифрой. Также эта нумерация и подразумевает габарит прибора. Мощность их работы колеблется от 0,12 до 30 киловатт переменного тока. Соответствующее напряжение допустимо в диапазоне от 40 до 660 вольт, а частота 50 или 60 герц.

Кроме прочего применяются и алфавитные специальные обозначения функциональности электродвигателей АИР. Так, «А» говорит о том, что это устройство предназначено для использования на атомных электростанциях, «Б» — о встроенной температурной защите, «В» — о возможности встраивания прибора, «С» — о повышенном скольжении, «Е» — значит наличие встроенного тормоза, «Е2» — наличие ручного тормоза, «3Е» — оснащен однофазным двигателем, но с трехфазной обмоткой, «Е» — имеет однофазный двигатель, но с двухфазной обмоткой, «Ж» — предназначены для моноблочных насосов и имеют спецвыход конца вала, «РЗ» — предназначен для редукторов, «Ш» — используется при работе промышленных швейных машин, «П» — имеет повышенную точность по размерам установки, «Ф» — имеет хладономаслостойкое исполнение, «Х2» — стойкий к химическим веществам и соединениям.

myfta.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
