Балки двутавровые (двутавры) по ГОСТ 8239-89

Главная / Металлопрокат / Балка (двутавровая) / Балки двутавровые (двутавры) по ГОСТ 8239-89

Балка двутавровая (двутавр)по ГОСТ 8239-89 с уклоном внутренних граней полок 6–12%

Рис. Балка двутавровая (двутавр)по ГОСТ 8239-89 с уклоном внутренних граней полок 6–12%

Условные обозначения:

h – высота двутавра;

b – ширина полки;

S – толщина стенки;

t – средняя толщина полки;

R – радиус внутреннего закругления;

r – радиус закругления полки.

Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 8239-89

№
балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м

h b s t

10 100 55 4,5 7,2 9,456 105,6

12 120 64 4,8 7,3 11,54 86,62

14 140 73 4,9 7,5 13,68 73,09

16 160 81 5 7,8 15,89 62,94

18 180 90 5,1 8,1 18,35 54,50

18а 180 100 5,1 8,3 19,92 50,20

20 200 100 5,2 8,4 21,04 47,53

20а* 200 110 5,2 8,6 22,69 44,08

22 220 110 5,4 8,7 24,04 41,60

22а* 220 120 5,4 8,9 25,76 38,82

24 240 115 5,6 9,5 27,34 36,57

24а* 240 125 5,6 9,8 29,40 34,02

27 270 125 6 9,8 31,53 31,71

27а* 270 135 6 10,2 33,88 29,51

30 300 135 6,5 10,2 36,48 27,41

30а* 300 145 6,5 10,7 39,17 25,53

33 330 140 7 11,2 42,25 23,67

36 360 145 7,5 12,3 48,55 20,60

40 400 155 8,3 13 56,96 17,56

45 450 160 9 14,2 66,50 15,04

50 500 170 10 15,2 78,64 12,72

55 550 180 11 16,5 92,66 10,79

60 600 190 12 17,8 108,0 9,263

Примечания:

1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

2. Величины радиусов закругления, уклона внутренних граней полок, толщины полок не контролируются на готовом прокате.

3. Не рекомендуется двутавры от 24 до 60 применять в новых разработках.

для балок серии М (для подвесных путей) уклон внутренних граней полок составляет 12%;

для балок серии С (для армирования шахтных стволов) уклон внутренних граней полок составляет 16%.

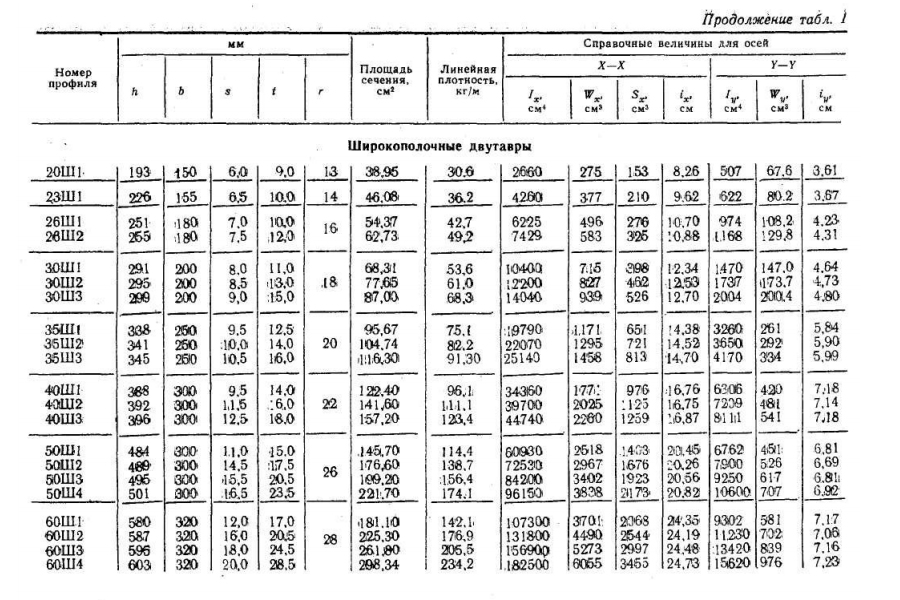

ГОСТ Р 57837-2017. Национальный стандарт Российской Федерации. Двутавры стальные горячекатаные с параллельными гранями полок. Технические условия

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 октября 2017 г. N 1515-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ДВУТАВРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Hot-rolled steel I-beams with parallel
edges of flanges. Specifications

ГОСТ Р 57837-2017
ОКС 77.140.70

Дата введения
1 мая 2018 года

Предисловие

1 РАЗРАБОТАН Центральным научно-исследовательским институтом строительных конструкций им. В.А. Кучеренко (институтом АО “Научно-исследовательский центр “Строительство”), ФГУП “ЦНИИчермет им. И.П. Бардина” при участии АО “ЕВРАЗ Нижнетагильский металлургический комбинат”, Ассоциации “Объединение участников бизнеса по развитию стального строительства”, ОАО “Мечел”

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 367 “Чугун, прокат и металлоизделия”
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2017 г. N 1515-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений стандарта ASTM A6/A6M “Стандартная спецификация на общие требования для проката из конструкционной стали прутков, пластин, фасонных профилей и шпунтовых свай” (ASTM A6/A6M “Standard Specification for General Requirements for Rolled Structural Steel Bars, Plates, Shapes, and Sheet Piling”, NEQ)
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ “О стандартизации в Российской Федерации”. Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе “Национальные стандарты”, а официальный текст изменений и поправок – в ежемесячном информационном указателе “Национальные стандарты”. В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного указателя “Национальные стандарты”. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт распространяется на стальные горячекатаные двутавровые профили с параллельными гранями полок (далее – двутавры) из нелегированной и легированной стали, предназначенные для стальных строительных конструкций со сварными и болтовыми соединениями.

Двутавровые профили могут быть использованы для любых видов строительных конструкций (балок, колонн, элементов ферм, элементов вертикальных и горизонтальных связей), а также для зданий и сооружений любого уровня ответственности (в соответствии с терминологией и при условии соблюдения положений [1]) и любого назначения.
Примеры способов стыковки двутавров приведены в приложении А.
Двутавровые профили, изготовляемые по настоящему стандарту, допускается использовать по другому назначению.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 535 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия
ГОСТ 1497 (ИСО 6892-84) Металлы. Методы испытаний на растяжение
ГОСТ 7502 Рулетки измерительные металлические. Технические условия
ГОСТ 7564-97 Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний

ГОСТ 7565 (ИСО 377-2-89) Чугун, сталь и сплавы.

Метод отбора проб для определения химического состава
ГОСТ 7566 Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 9454 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 12344 Стали легированные и высоколегированные. Методы определения углерода
ГОСТ 12345 (ИСО 671-82, ИСО 4935-89) Стали легированные и высоколегированные. Методы определения серы
ГОСТ 12346 (ИСО 439-82, ИСО 4829-1-86) Стали легированные и высоколегированные. Методы определения кремния
ГОСТ 12347 Стали легированные и высоколегированные. Методы определения фосфора
ГОСТ 12348 (ИСО 629-82) Стали легированные и высоколегированные. Методы определения марганца
ГОСТ 12350 Стали легированные и высоколегированные. Методы определения хрома
ГОСТ 12351 Стали легированные и высоколегированные. Методы определения ванадия
ГОСТ 12352 Стали легированные и высоколегированные. Методы определения никеля
ГОСТ 12355 Стали легированные и высоколегированные.

Методы определения меди
ГОСТ 12356 Стали легированные и высоколегированные. Методы определения титана
ГОСТ 12357 Стали легированные и высоколегированные. Методы определения алюминия
ГОСТ 12359 (ИСО 4945-77) Стали углеродистые, легированные и высоколегированные. Методы определения азота
ГОСТ 12361 Стали легированные и высоколегированные. Методы определения ниобия
ГОСТ 14019 (ИСО 7438:1985) Материалы металлические. Метод испытания на изгиб
ГОСТ 17745 Стали и сплавы. Методы определения газов
ГОСТ 19281-2014 Прокат повышенной прочности. Общие технические условия
ГОСТ 21014 Прокат черных металлов. Термины и определения дефектов поверхности

ГОСТ 22536.0-87 Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа
ГОСТ 22536.1-88 Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита
ГОСТ 22536.2 Сталь углеродистая и чугун нелегированный. Методы определения серы
ГОСТ 22536.3 Сталь углеродистая и чугун нелегированный.

Методы определения фосфора
ГОСТ 22536.4 Сталь углеродистая и чугун нелегированный. Методы определения кремния
ГОСТ 22536.5 (ИСО 629-82) Сталь углеродистая и чугун нелегированный. Методы определения марганца
ГОСТ 22536.6 Сталь углеродистая и чугун нелегированный. Методы определения мышьяка
ГОСТ 22536.7 Сталь углеродистая и чугун нелегированный. Методы определения хрома
ГОСТ 22536.8 Сталь углеродистая и чугун нелегированный. Методы определения меди

ГОСТ 22536.9 Сталь углеродистая и чугун нелегированный. Методы определения никеля
ГОСТ 22536.10 Сталь углеродистая и чугун нелегированный. Методы определения алюминия
ГОСТ 22536.11 Сталь углеродистая и чугун нелегированный. Методы определения титана
ГОСТ 22536.12 Сталь углеродистая и чугун нелегированный. Методы определения ванадия
ГОСТ 26877-2008 Металлопродукция. Методы измерений отклонений формы
ГОСТ 27772-2015 Прокат для строительных стальных конструкций. Общие технические условия
ГОСТ 27809 Чугун и сталь.

Методы спектрографического анализа
ГОСТ 28033 Сталь. Метод рентгенофлюоресцентного анализа
ГОСТ 28473 Чугун, сталь, ферросплавы, хром, марганец металлические. Общие требования к методам анализа
ГОСТ 28870 Сталь. Методы испытания на растяжение толстолистового проката в направлении толщины
ГОСТ 30415 Сталь. Неразрушающий контроль механических свойств и микроструктуры металлопродукции магнитным методом

ГОСТ Р ИСО 4943 Сталь и чугун. Определение содержания меди. Спектрометрический метод атомной абсорбции в пламени
ГОСТ Р ИСО 14284 Сталь и чугун. Отбор и подготовка образцов для определения химического состава
ГОСТ Р 50424 Сталь и чугун. Метод определения кальция
ГОСТ Р 50779.10 (ИСО 3534-1-93) Статистические методы. Вероятность и основы статистики. Термины и определения
ГОСТ Р 50779.11 (ИСО 3534-2-93) Статистические методы. Статистическое управление качеством. Термины и определения
ГОСТ Р 51927 Сталь и чугун. Атомно-эмиссионный с индуктивно связанной плазмой спектральный метод определения кальция
ГОСТ Р ИСО 54153 Сталь.

Метод атомно-эмиссионного спектрального анализа
Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю “Национальные стандарты”, который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя “Национальные стандарты” за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую

Горячекатаные открытые секции RU – создайте свое видение

Чтобы оптимизировать наш веб-сайт для вас и иметь возможность постоянно улучшать его, мы используем файлы cookie.
Продолжая использовать наш веб-сайт, вы соглашаетесь на использование файлов cookie. Для получения дополнительной информации ознакомьтесь с нашей Политикой конфиденциальности

Стандартный двутавр с коническими полками

Российский стандарт Двутавр с коническими полками
Размеры: ГОСТ 8239-89

Уклон полки 6-12%.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Таблицы, рисунки, рисунки и вся информация на этой странице были тщательно изучены, но не проверены независимым лицом/учреждением и предоставляются без какой-либо ответственности. Любые обязательства исключаются из-за ошибочной, неполной или устаревшей информации. Пожалуйста, проконсультируйтесь со своим техническим персоналом и/или с соответствующим институтом стандартизации.

Обозначение	Номинальная Вес 1 м	Размеры						Площадь Раздел
	Г	ч	б	т _ш	т _ф	Р ₁	Р ₂	А
	кг/м	мм	мм	мм	мм	мм	мм	см ²

№ 10	9,46	100	55	4,5	7,2	7,0	2,5	12,0
№ 12	11,50	120	64	4,8	7,3	7,5	3,0	14,7
№ 14	13,70	140	73	4,9	7,5	8,0	3,0	17,4
№ 16	15,90	160	81	5,0	7,8	8,5	3,5	20,2
№ 18	18,40	180	90	5,1	8,1	9,0	3,5	23,4
№ 20	21,00	200	100	5,2	8,4	9,5	4,0	26,8
№ 22	24,00	220	110	5,4	8,7	10,0	4,0	30,6
№ 24	27,30	240	115	5,6	9,5	10,5	4,0	34,8
№ 27	31,50	270	125	6,0	9,8	11,0	4,5	40,2
№ 30	36,50	300	135	6,5	10,2	12,0	5,0	46,5
№ 33	42,20	330	140	7,0	11,2	13,0	5,0	53,8
№ 36	48,60	360	145	7,5	12,3	14,0	6,0	61,9
№ 40	57,00	400	155	8,3	13,0	15,0	6,0	72,6
№ 45	66,50	450	160	9,0	14,2	16,0	7,0	84,7
№ 50	78,50	500	170	10,0	15,2	17,0	7,0	100,0
№ 55	92,60	550	180	11,0	16,5	18,0	7,0	118,0
№ 60	108,00	600	190	12,0	17,8	20,0	8,0	138,0

I Балки с коническими фланцами Файлы . dwg/.dxf Перед загрузкой ознакомьтесь с нашим заявлением об отказе от ответственности вверху страницы. Загрузка и использование любых файлов, представленных здесь, без какой-либо ответственности и на свой страх и риск. Предоставленные здесь файлы не должны использоваться без компетентная профессиональная экспертиза лицензированным инженером. файла САПР были созданы с помощью nanoCAD 5. сечения нарисованы с наклоном полки 10%.
№ 10 (100 x 55)	№ 12 (120 x 64)	№ 14 (140 x 73)	№ 16 (160 x 81)	№ 16 (160 x 81)	.	№ 18 (180 x 90)
№ 20 (200 x 100)	№ 22 (220 x 110)	№ 24 (2405)	№ 24 (2405)	.	№ 27 (270 x 125)	№ 30 (300 x 135)
No. 33 (330 x 149)	No. 36 (360 x 145)	No. 40 (400 x 155)	No. 45 (450 x 160)	№ 50 (500 x 170)
№ 55 (550 x 180)	№ 60 (600 x 190). но невозможно исключить все ошибки. Мы будем признательны Вам, если Вы сообщите нам о найденных Вами ошибках. Спасибо.
