ГОСТ 29129-91 Фрезы концевые конические с цилиндрическим хвостовиком…

ГОСТ 29129-91
(ИСО 3940-77)

Группа Г23

ФРЕЗЫ КОНЦЕВЫЕ КОНИЧЕСКИЕ С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ
ДЛЯ ОБРАБОТКИ ШТАМПОВ

Размеры

Tapered die-sinking cutters with parallel shanks. Dimensions

МКС 25.100.20
ОКП 39 1840

Дата введения 1993-01-01

1. РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации “Инструмент” (ТК 95)

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 21.11.91 N 1776

Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 3940-77 “Фрезы профильные концевые с цилиндрическими хвостовиками для обработки штампов”

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 14034-74	4
ГОСТ 25334-94	5

5. ПЕРЕИЗДАНИЕ. Июль 2004 г.

Настоящий стандарт распространяется на фрезы концевые конические с цилиндрическим хвостовиком для обработки конических пазов с конусностью 1:6; 1:8; 1:10; 1:20.

Требования всех пунктов настоящего стандарта являются обязательными.

1. Фрезы должны изготовляться типов:

1 – с плоскосрезанным конусом;

2 – с закругленным конусом.

2. Основные размеры фрез должны соответствовать указанным на чертеже и в табл.1-3 (соответственно укороченных, нормальной длины, удлиненных фрез).

Чертеж

Таблица 1

Размеры, мм


Обозначение фрез типа		Применяемость фрез типа		Испол- нение	Уклон	Половина угла конуса	k12
1	2	1	2
2280-0141	2280-1201			1	1:6	(9°28′) 10°	(2,5)	12	31,5	85
2280-0171	2280-0231			2
2280-0142	2280-0202			1			4	16	36	93
2280-0172	2280-0232			2
2280-0143	2280-0203			1			6	20	42	106
2280-0173	2280-0233			2
2280-0144	2280-0204			1			8	25	50	120
2280-0174	2280-0234			2
2280-0145	2280-0205			1			(12)	32	63	135
2280-0175	2280-0235			2
2280-0146	2280-0206			1	1:10	(5°43′) 50°	(2,5)	10	37,5	85
2280-0176	2280-0236			2
2280-0147	2280-0207			1			4	10	40	90
2280-0177	2280-0237			2
2280-0148	2280-0208			1			6	12	40	95
2280-0178	2280-0238			2
2280-0149	2280-0209			1			8	16	45	103
2280-0179	2280-0239			2
2280-0151	2280-0211			1			12	20	45	106
2280-0181	2280-0241			2
2280-0152	2280-0212			1			16	25	50	120
2280-0182	2280-0242			2
2280-0153	2280-0213			1			20	32	63	140
2280-0183	2280-0243			2
2280-0154	2280-0214			1	1:20	(2°52′) 3°	(6)	10	40	95
2280-0184	2280-0244			2
2280-0155	2280-0215			1			8	12	45	105
2280-0185	2280-0245			2
2280-0156	2280-0216			1			12	16	50	109
2280-0186	2280-0246			2
2280-0157	2280-0217			1			16	20	56	120
2280-0187	2280-0247			2
2280-0158	2280-0218			1			20	25	63	135
2280-0188	2280-0248			2

Таблица 2

Размеры, мм


Обозначение фрез типа		Применяемость фрез типа		Испол- нение	Уклон	Половина угла конуса	k12
1	2	1	2
2280-0261	2280-0321			1	1:6	(9°28′) 10°	4	20	56	120
2280-0291	2280-0351			2
2280-0262	2280-0322			1			6	25	63	135
2280-0292	2280-0352			2
2280-0263	2280-0323			1			8	32	71	145
2280-0293	2280-0353			2
2280-0264	2280-0324			1	1:8	(7°07′) 7°	4	16	50	109
2280-0294	2280-0354			2
2280-0265	2280-0325			1			6	20	56	120
2280-0295	2280-0355			2
2280-0266	2280-0326			1			8	20	56	120
2280-0296	2280-0356			2
2280-0267	2280-0327			1			12	25	63	135
2280-0297	2280-0357			2
2280-0268	2280-0328			1	1:10	(5°43′) 5°	4	16	63	125
2280-0298	2280-0358			2
2280-0269	2280-0329			1			6	16	63	125
2280-0299	2280-0359			2
2280-0271	2280-0331			1			8	20	71	135
2280-0301	2280-0361			2
2280-0272	2280-0332			1			12	25	71	140
2280-0302	2280-0362			2
2280-0273	2280-0333			1			16	32	80	155
2280-0303	2280-0363			2
2280-0274	2280-0334			1			20	32	100	175
2280-0304	2280-0364			2
2280-0275	2280-0335			1	1:20	(2°52′) 3°	6	10	63	115
2280-0305	2280-0365			2
2280-0276	2280-0336			1			(8)	16	80	138
2280-0306	2280-0366			2
2280-0277	2280-0337			1			12	20	80	140
2280-0307	2280-0367			2
2280-0278	2280-0338			1			16	25	90	160
2280-0308	2280-0368			2
2280-0279	2280-0339			1			20	25	100	170
2280-0309	2280-0369			2

Таблица 3

Размеры, мм


Обозначение фрез типа		Применяемость фрез типа		Испол- нение	Уклон	Половина угла конуса	k12
1	2	1	2
2280-0381	2280-0421			1	1:6	(9°28′) 10°	4	32	90	165
2280-0401	2280-0441			2
2280-0382	2280-0422			1			(6)	32	102	175
2280-0402	2280-0442			2
2280-0383	2280-0423			1			(8)	32	112	185
2280-0403	2280-0443			2
2280-0384	2280-0424			1	1:8	(7°07′) 7°	6	25

docs.cntd.ru

ГОСТ 17025-71 Фрезы концевые с цилиндрическим хвостовиком. Конструкция и размеры

На главную | База 1 | База 2 | База 3

Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК “Трансстрой”СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД

Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом

Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

Фрезы концевые цельные твердосплавные. Технические условия

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION

(ISC)

МЕЖГОСУДАРСТВЕННЫЙ

СТАНДАРТ

(ISO 10911:2010, MOD)

Издание официальное

Москва

Стандартинформ

2014

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «ВНИИИНСТРУМЕНТ» (ОАО «ВНИИИНСТРУМЕНТ»)

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 «Инструмент»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 ноября 2013 г. № 61-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004—97	Код страны по МК(ИСО 3166) 004—97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Туркменистан	TM	Главгосслужба «Туркменстандартлары»
Узбекистан	UZ	Узстандарт
Украина	UA	Минэкономразвития Украины

4 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 10911:2010 Solid hardmetal end mills with j? indria I b ank — Dimenfeons (Фрезы цельные твердосплавные концевые с цилиндрическим хвостовиком. Размеры) путем внесения дополнительных положений.

Международный стандарт разработан техническим комитетом по стандартизации ТС 29/SC 9 «Инструменты с режущими кромками из твердых режущих материалов».

Дополнительные положения приведены в разделах 4—6, пунктах 3.1.2, 3.1.3, 3.1.6—3.2.3, 3.2.5— 3.2.12, приложении А и заключены в рамки из тонких линий. Дополнительные фразы, слова, показатели и их значения внесены в текст стандарта и выделены полужирным курсивом. Дополнительные требования введены для возможности изготовления фрез на предприятиях.

Ссылки на международные стандарты, которые приняты в качестве межгосударственных стандартов, заменены в разделе «Нормативные ссылки» и тексте стандарта ссылками на соответствующие модифицированные межгосударственные стандарты.

Ссылки на международные стандарты, которые не приняты в качестве межгосударственных стандартов, заменены в разделе «Нормативные ссылки» и тексте стандарта ссылками на соответствующие межгосударственные стандарты.

Перечень технических отклонений с разъяснением причин их внесения приведен в приложении ДА.

Сравнение структуры международного стандарта со структурой межгосударственного стандарта приведено в приложении ДБ.

Перевод с английского языка (еп).

Приложение А (рекомендуемое)

Неравномерная разбивка шага зубьев фрез

Неравномерная разбивка шага зубьев фрез указана на рисунке А.1 и в таблице А.1

Число зубьев z

<Pi

ф₂

Фз

Ф4

Ф5

Фб

110°

123°

127°

–

сл

СЛ

–

Приложение ДА (справочное)

Перечень технических отклонений с разъяснением причин их внесения

Перечень технических отклонений приведен в таблицах ДА.1, ДА.2 Таблица ДА.1

Структурный элемент (раздел)

Модификация

Раздел

Нормативные ссылки

Ссылка на ISO 3338-1 «Хвостовики цилиндрические для фрез. Часть 1. Размеры цилиндрических хвостовиков» заменена ссылкой на ГОСТ 25334-94 (ИСО 3338-1—77)¹) «Хвостовики цилиндрические для фрез. Основные размеры» Ссылка на ISO 3338-2 «Хвостовики цилиндрические для фрез. Часть 2. Размеры цилиндрических хвостовиков с лыской» заменена ссылкой на ГОСТ 25334-94 (ИСО 3338-2—85)¹) «Хвостовики цилиндрические для фрез. Основные размеры»

^ Степень соответствия — MOD.

Внесенные технические отклонения обеспечивают выполнение требований настоящего стандарта.

Таблица ДА.2

Структурный элемент (раздел)	Модификация
Раздел 3	Дополнить подразделом: «Ха ра кте р и сти ки »
Раздел 4	Дополнить разделами: «Правила приемки», «Методы контроля и испытаний», «Транспортирование и хранение», Приложением А (рекомендуемым) «Неравномерная разбивка шага зубьев фрез»
Пояснение — Дополнительные требования введены для возможности изготовления фрез на предприятиях.

ГОСТ 32405-2013

Приложение ДБ (справочное)

Сравнение структуры международного стандарта со структурой межгосударственного стандарта

Таблица ДБ.1

Структура международного стандарта			Структура межгосударственного стандарта
Раздел	Подраздел	Пункт	Раздел	Подраздел	Пункт
1	—	—	1
2	—	—	2
3	—	—	3	3.1	3.1.1
	—	—		3.1	3.1.2
	—	—		3.2	3.2.4
4	—	—		3.1	3.1.4
—	—	—	4	СО J.	—
—	—	—	5	5.1—5.10	—
—	—	—	6	—	—

УДК 621.914.22.025.7:006.354 МКС 25.100.20 Г23 ОКП 39 1852 MOD

Ключевые слова: фрезы концевые твердосплавные, цилиндрический хвостовик, технические условия

Редактор Р.Г. Говердовская Технический редактор В.Н. Прусакова Корректор Р.А. Ментова Компьютерная верстка Л.А. Круговой

Гарнитура Ариал.

Сдано в набор 20.05.2014. Подписано в печать 02.06.2014. Формат 60 »84¹/₈.

Уел. печ. л. 1,86. Уч.-изд. л. 1,30. Тираж 74 экз. Зак. 2185.

Издано и отпечатано во ФГУП «СТАНДАРТИНФОРМ», 123995 Москва, Гранатный пер., 4. www.gostinfo.ru [email protected]

ГОСТ 32405-2013

Официальный экземпляр международного стандарта, на основе которого разработан настоящий межгосударственный стандарт, имеется в Федеральном агентстве по техническому регулированию и метрологии.

Степень соответствия — модифицированная (MOD)

5 Приказом Федерального агентства по техническому регулированию и метрологии от 12 февраля 2014 г. № 23-ст межгосударственный стандарт ГОСТ 32405-2013 (ISO 10911:2001) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.

6 ВЗАМЕН ГОСТ 18372-73

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТ 32405-2013
Содержание

1 Область применения…………………………………………………………1

2 Нормативные ссылки…………………………………………………………1

3 Технические требования………………………………………………………2

4 Правила приемки……………………………………………………………4

5 Методы контроля и испытаний………………………………………………….5

6 Транспортирование и хранение…………………………………………………6

Приложение А (рекомендуемое) Неравномерная разбивка шага зубьев фрез………………..7

Приложение ДА (справочное) Перечень технических отклонений с разъяснением причин их

внесения………………………………………………………8

Приложение ДБ (справочное) Сравнение структуры международного стандарта со структурой

межгосударственного стандарта……………………………………..9

ГОСТ 32405-2013 (ISO 10911:2010)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ФРЕЗЫ КОНЦЕВЫЕ ЦЕЛЬНЫЕ ТВЕРДОСПЛАВНЫЕ Технические условия

Solid hardmetal end mills. Specifications

Дата введения — 2015—01—01

1 Область применения

Настоящий стандарт распространяется на концевые цельные твердосплавные фрезы с цилиндрическим хвостовиком, предназначенные для обработки труднообрабатываемых материалов.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 8.051-81 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм

ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики ГОСТ 3882-74 (ИСО 543—75) Сплавы твердые спеченные. Марки ГОСТ 4543-71 Прокат из легированной конструкционной стали. Технические условия ГОСТ 5632-72 Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки

ГОСТ 9378-93 (ИСО 2632-1—85, ИСО 2632-2—85) Образцы шероховатости поверхности (сравнения). Общие технические условия

ГОСТ 14034-74 Отверстия центровые. Размеры

ГОСТ 18088-83 Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение ГОСТ 23726-79 Инструмент металлорежущий и дереворежущий. Приемка ГОСТ 25334-94 (ИСО 3338-1—77, ИСО 3338-2—85) Хвостовики цилиндрические для фрез. Основные размеры

ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Издание официальное

3 Технические требования
3.1 Типы и основные размеры

3.1.1 Концевые цельные твердосплавные фрезы с цилиндрическим хвостовиком следует изготовлять двух типов:

1 — с короткой режущей частью;

2 — с длинной режущей частью.

3.1.2 Основные размеры фрез с гладким цилиндрическим хвостовиком должны соответствовать указанным на рисунке 1 и в таблице 1.

Таблица 1

В миллиметрах

hi 0	d₂ h6	Тип 1			Тип 2
		h	/₂ при числе зубьев z		*1	/₂ при числе зубьев z
			2 или 3	4		2 или 3	4
1,0	3	38	3	3	—	—	—
1,5				4
2,0					38	6	7
	6	50			57
2,5	3	38			38	7	8
	6	50			57
3,0	3	38	4	5	38
	6	50			57
3,5				6			10
4,0		54	5	8		8	11
4,5
5,0			6	9		10	13
6,0			7	10
7,0	8	58	8	11	63	13	16
8,0			9	12		16	19
9,0	10	66	10	13	72
10,0			11	14		19	22
12,0	12	73	12	16	83	22	26
14,0	14	75	14	18
16,0	16	82	16	22	92	26	32
18,0	18	84	18	24
20,0	20	92	20	26	104	32	38

Примечания

1 Размеры, указанные в таблице 1, также применимы для фрез с цилиндрическими хвостовиками с лысками.

2 Допускается изготовление фрез cd₂ = d^.

ГОСТ 32405-2013

Пример условного обозначения фрезы концевой цельной твердосплавной типа 1, диаметром режущей части 3 мм, диаметром хвостовика 6 мм, с числом зубьев 2, из твердого сплава марки ВК8:

Фреза 1 — 3 — 6 — 2 — ВК8 ГОСТ 32405-2013

3.1.3 Фрезы следует изготовлять праворежущие, леворежущие — по заказу.

3.1.4 Фрезы с двумя центральными режущими зубьями на торце — пазовые. Фрезы не менее чем с тремя зубьями также могут быть с центральными режущими зубьями на торце.

3.1.5 Размеры хвостовиков фрез — по ГОСТ 25334*.

3.1.6 Центровые отверстия — по ГОСТ 14034.

Допускается изготовление фрез диаметром до 4,5 мм включительно с наружным центром со стороны хвостовика.

3.1.7 Угол наклона стружечной канавки:

30°—40° — для фрез с числом зубьев 2 или 3;

30°—35° — для фрез с числом зубьев 4.

3.1.8 Фрезы следует изготовлять с неравномерным окружным шагом зубьев. Неравномерная разбивка шага зубьев приведена в приложении А.

Примечание —Допускается изготовление фрез с равномерным окружным шагом.

3.2 Характеристики

3.2.1 Фрезы следует изготовлять из твердого сплава марок ВК6-М, ВК8, ВКЮ-ХОМ по ГОСТ 3882. Допускается изготовление фрез из других марок твердого сплава по заказу потребителя.

3.2.2 На режущих кромках фрез не должно быть выкрашиваний, поверхностных трещин (сетки), заусенцев, сколов, черновин на шлифованных поверхностях.

3.2.3 Параметры шероховатости поверхностей фрез по ГОСТ 2789 должны быть, мкм, не более:

Rz 1,6 — для передних и задних поверхностей главных режущих кромок;

Ra 0,63 — для поверхности хвостовика;

Rz 3,2 — для поверхности вспомогательных режущих кромок и поверхности фасок;

Rz 20 — для остальных поверхностей.

Примечание —Шероховатость передних поверхностей выдерживается на высоте не менее 1/3 глубины стружечной канавки.

3.2.4 Предельные отклонения размеров фрез должны быть, мм, не более: +2,0— для общей длины фрез типов 1 и 2;

+1,0— для длины режущей части фрез до 10 мм включ. ;

+1,5— » » » » » св. 10 » 22 мм » ;

3.2.5 На задней поверхности фрез вдоль режущих кромок допускается ленточка шириной, мм, не более:

0,02 для фрез диаметром до 6 мм включ.;

0,03 » » » св. 6 »12мм »;

0,04 » » » » 12 мм.

3.2.6 Допуск радиального и торцового биения режущих кромок зубьев относительно оси хвостовика должен быть, мм, не более:

0,015 для фрез диаметром до 5 мм включ.;

0,020 » » » св. 5» 12 мм » ;

0,030 » » » » 12 мм.

+2,0— » » » » » » 22 мм.

На территории Российской Федерации действует ГОСТ Р 52965-2008.

3.2.7 Конусность по всей длине режущей части должна быть, мм, не более:

0,01 для фрез диаметром до 5 мм включ.;

0,02 » » » св. 5 мм» 12 мм »;

0,03 » » » » 12 мм.

3.2.8 Средний Т и установленный Т_у периоды стойкости фрез при обработке конструкционной легированной стали при условиях испытаний по 5.7 должны соответствовать указанным в таблице 2.

Таблица 2

Диаметр фрезы, мм	Т, мин	Т_у, мин
От 1 до 2,5 включ.	20	8
Св. 2,5	30	12

При обработке других материалов, указанных в 5.7, на средний период стойкости вводится поправочный коэффициент:

0,6 — для нержавеющей стали;

0,5 — для жаропрочной стали.

3.2.9 Критерием затупления является допустимый износ по задней поверхности зубьев фрезы, значения которого должны быть не более указанных в таблице 3.

Таблица 3

В миллиметрах

Диаметр фрезы	Допустимый износ
От 1 до 3 включ.	0,15
Св. 3 до 6 включ.	0,25
Св. 6 до 10 включ.	0,30
Св. 10 до 16 включ.	0,35
Св. 16	0,50

3.2.10 Маркировка

На хвостовике каждой фрезы диаметром свыше 5 мм должны быть четко нанесены:

– товарный знак предприятия-изготовителя;

– диаметр фрезы;

– длина режущей части;

– диаметр хвостовика для фрез диаметрами 2; 2,5; 3 мм;

– марка твердого сплава.

Маркировку фрез диаметром менее 5 мм следует указывать на этикетке, вкладываемой в упаковку.

3.2.11 Транспортная маркировка и маркировка потребительской тары — по ГОСТ 18088.

3.2.12 Упаковка — по ГОСТ 18088.

4 Правила приемки

4.1 Приемка фрез — по ГОСТ 23726.

4.2 Периодические испытания на средний период стойкости проводят один раз в три года, на установленный период стойкости — один раз в год. Испытания проводят не менее чем на трех фрезах любого типоразмера.

4.3 Допускается проводить испытания у потребителя.

5 Методы контроля и испытаний

5.1 Внешний вид фрез контролируют визуально с помощью лупы ЛГИ—4^х по ГОСТ 25706.

5.2 При контроле размерных параметров фрез применяют методы и средства измерения, погрешность которых должна быть не более:

– значений, указанных в ГОСТ 8.051, — при измерении линейных размеров;

– 35 % допуска на проверяемый угол » » угловых »;

– 25 % допуска на проверяемый параметр — при контроле формы и расположения поверхностей.

5.3 Шероховатость поверхностей фрез проверяют сравнением с эталонами шероховатости по ГОСТ 9378 или с образцами-эталонами фрез, имеющими параметры шероховатости не более указанных в 3.2.3.

5.4 Испытания фрез на работоспособность, средний и установленный периоды стойкости проводят на фрезерных станках с применением вспомогательного инструмента, соответствующих установленным для них нормам точности и жесткости.

5.5 Испытания фрез следует проводить на образцах из конструкционной легированной стали, нержавеющей стали или жаропрочной стали, имеющих обработанную поверхность с параметрами шероховатости не более Ra 2,5 мкм.

5.6 В качестве смазывающе-охлаждающей жидкости следует применять: для конструкционных легированных сталей — 5 %-ный—10 %-ный раствор эмульсолов ЭТ-2, Укринол-1 в воде; для нержавеющих и жаропрочных сталей и сплавов — 10 %-ный—15 %-ный раствор эмульсолов ЭТ-2, Аквол-6 в воде.

5.7 Испытания фрез на работоспособность, средний и установленный периоды стойкости проводят при фрезеровании уступов на режимах, указанных в таблице 4.

Таблица 4

Обрабатываемый материал	Твердость	Диаметр фрезы, мм	Скорость резания, м/мин	Подача на зуб, мм/зуб	Ширина фрезе рования, мм	Глубина фрезе рования, мм
Сталь марки 40Х по ГОСТ 4543	38—47 HRC	От 1 до 2,5 вкпюч.	10—20	0,003—0,005	1—3	0,2—0,4
		Св. 2,5 до 6 вкпюч.	30—40	0,005—0,010	3—6	0,5—1,0
		Св. 6	45—50	0,020—0,030	8—10	1,0—3,0
Сталь марки 12X18Н9Т по ГОСТ 5632	В состоянии поставки	От 1 до 2,5 вкпюч.	10—20	0,003—0,005	1—3	0,1—0,2
		Св. 2,5 до 6 вкпюч.	20—25	0,012	2—4	0,2—1,0
		Св. 6	25—40	0,025	4—6	1,0—2,0
Жаропрочный сплав марки ХН77ТЮР по ГОСТ 5632	47—52 HRC	От 1 до 2,5 вкпюч.	5—10	0,003—0,005	1—3	0,1—0,3
		Св. 2,5 до 6 вкпюч.	10—15	0,005	2—4	0,3—1,0
		Св. 6	20—25	0,010	4—6	1,0—2,0

5.8 При испытании фрез на работоспособность общая длина фрезерования должна составлять, мм, не менее:

100 —	ДЛЯ	фрез	диаметром	от	1,0 до 2,5 мм включ
200 —	»	»	»	св	. 2,5 » 4,0 мм »;
300 —	»	»	»	»	4,0 » 6,0 мм »;
400 —	»	»	»	»	6,0» 10,0 мм »;
500 —	»	»	»	»	10 мм.

5.9 После испытаний на работоспособность на режущих кромках фрез не должно быть выкрашиваний и сколов, они должны быть пригодны к дальнейшей работе.

5.10 Приемочные значения среднего Т и установленного Т_у периодов стойкости должны быть не менее указанных в таблице 5.

Таблица 5

Диаметр фрезы, мм	Приемочные значения периодов стойкости, мин
Диаметр фрезы, мм	7	^ГУ
От 1 до 2,5 включ.	24	10
Св. 2,5	36	14

6 Транспортирование и хранение

Транспортирование и хранение — по ГОСТ 18088.

standartgost.ru

ГОСТ Р 53002-2008 Фрезы концевые с цилиндрическим, коническим хвостовиками и хвостовиком конусностью 7:24. Размеры

На главную | База 1 | База 2 | База 3

Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа

Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

Фрезы концевые с цилиндрическим хвостовиком

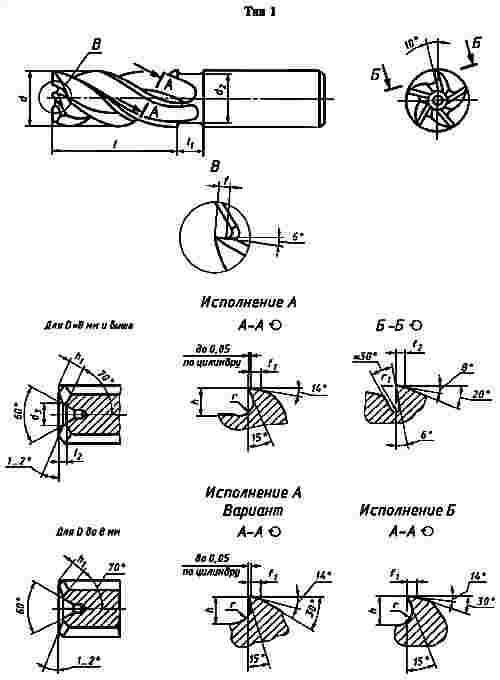

Фрезы типа 1
D	d	l	L	z	Исполнения А праворежущие	Условное обозначение по ГОСТ 32831-2014*
Фреза концевая ц/х 2	4	7	39	3	2220-0164	2-1-А-1-4-39
Фреза концевая ц/х 2,5		8	40	3	2220-0173	2,5-1-А-1-4-40
Фреза концевая ц/х 3		8	40	4	2220-0001	3-1-А-1-4-40
Фреза концевая ц/х 3,5		10	42		2220-0182	3,5-1-А-1-4-42
Фреза концевая ц/х 4		11	43		2220-0003	4-1-А-1-4-43
Фреза концевая ц/х 5	5	13	47		2220-0005	5-1-А-1-5-47
Фреза концевая ц/х 6	6	13	57		2220-0007	6-1-А-1-6-57
Фреза концевая ц/х 7	8	16	60		2220-0429	7-1-А-1-8-60
Фреза концевая ц/х 8	8	19	63		2220-0009	8-1-А-1-8-63
Фреза концевая ц/х 9	10	19	69		2220-0433	9-1-А-1-10-69
Фреза концевая ц/х 10	10	22	72		2220-0011	10-1-А-1-10-72
Фреза концевая ц/х 11	12	22	79		2220-0435	11-1-А-1-12-79
Фреза концевая ц/х 12		26	83	5	2220-0013	12-1-А-1-12-83
Фреза концевая ц/х 14		26	83		2220-0015	14-1-А-1-12-83
Фреза концевая ц/х 16	16	32	92		2220-0017	16-1-А-1-16-92
Фреза концевая ц/х 18	16	32	92	6	2220-0019	18-1-А-1-16-92
Фреза концевая ц/х 20	20	38	104		2220-0021	20-1-А-1-20-104
Фреза концевая ц/х 22	20	38	104		2220-0208	22-1-А-1-20-104
Фреза концевая ц/х 25	25	45	121		2220-0217	25-1-А-1-25-121
Фреза концевая ц/х 28	25	45	121		2220-0226	28-1-А-1-25-121
Фрезы типа 2
D	d	l	L	z	Исполнения А праворежущие	Условное обозначение по ГОСТ 32831-2014*
Фреза концевая ц/х 2	4	7	39	2	2220-0168	2-2-А-1-4-39
Фреза концевая ц/х 2,5		8	40	2	2220-0177	2,5-2-А-1-4-40
Фреза концевая ц/х 3		8	40	3	2220-0061	3-2-А-1-4-40
Фреза концевая ц/х 3,5		10	42		2220-0186	3,5-2-А-1-4-42
Фреза концевая ц/х 4		11	43		2220-0063	4-2-А-1-4-43
Фреза концевая ц/х 5	5	13	47		2220-0065	5-2-А-1-5-47
Фреза концевая ц/х 6	6	13	57		2220-0067	6-2-А-1-6-57
Фреза концевая ц/х 7	8	16	60		2220-0235	7-2-А-1-8-60
Фреза концевая ц/х 8	8	19	63		2220-0069	8-2-А-1-8-63
Фреза концевая ц/х 9	10	19	69		2220-0237	9-2-А-1-10-69
Фреза концевая ц/х 10	10	22	72		2220-0071	10-2-А-1-10-72
Фреза концевая ц/х 11	12	22	79		2220-0239	11-2-А-1-12-79
Фреза концевая ц/х 12	12	26	83	4	2220-0073	12-2-А-1-12-83

www.vladpm.ru

Фрезы концевые конические с цилиндрическим хвостовиком для обработки штампов. Размеры

ГОСТ 29129-91 (ИСО 3940-77)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РАЗМЕРЫ

Издание официальное

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГОСТ

29129-91

(ИСО 3940-77)

ФРЕЗЫ КОНЦЕВЫЕ КОНИЧЕСКИЕ С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ ДЛЯ ОБРАБОТКИ ШТАМПОВ

Размеры

Tapered die-sinking cutters with parallel shanks. Dimensions

MKC 25.100.20 ОКП 39 1840

Дата введения 01.01.93

Настоящий стандарт распространяется на фрезы концевые конические с цилиндрическим хвостовиком для обработки конических пазов с конусностью 1:6; 1:8; 1:10; 1:20.

Требования всех пунктов настоящего стандарта являются обязательными.

1. Фрезы должны изготовляться типов:

1 — с плоскосрезанным конусом;

2 — с закругленным конусом.

2. Основные размеры фрез должны соответствовать указанным на чертеже и в табл. 1—3 (соответственно укороченных, нормальной длины, удлиненных фрез).

Тип 1

Тип 2

Исполнение 1 Исполнений

Обозначение фрез типа		Применяемость фрез типа		Исполнение	Уклон	Половина угла конуса а/2	^d\ kl2	d₂	/	L
1	2	1	2
2280-0141	2280-1201			1	1:6	(9°28′) 10°	(2,5)	12	31,5	85
2280-0171	2280-0231			2
2280-0142	2280-0202			1			4	16	36	93
2280-0172	2280-0232			2

Издание официальное

Перепечатка воспрещена

Обозначение фрез типа		Применяемость фрез типа		<D К X <D X § Е	Уклон	Половина угла конуса а/2	^d\ kl2	d₂	/	L
1	2	1	2	о S		Половина угла конуса а/2
2280-0143	2280-0203			1			6	20	42	106
2280-0173	2280-0233			2		о nS 0 ОО		20	42	106
2280-0144	2280-0204			1	1:6	о nS 0 ОО	8	25	50	120
2280-0174	2280-0234			2				25	50	120
2280-0145	2280-0205			1			(12)	32	63	135
2280-0175	2280-0235			2			(12)	32	63	135
2280-0146	2280-0206			1			(2,5)	10	37,5	85
2280-0176	2280-0236			2			(2,5)	10	37,5	85
2280-0147	2280-0207			1			4	10	40	90
2280-0177	2280-0237			2				10	40	90
2280-0148	2280-0208			1		(543′) 50°	6	12	40	95
2280-0178	2280-0238			2	1:10	(543′) 50°		12	40	95
2280-0149	2280-0209			1			8	16	45	103
2280-0179	2280-0239			2				16	45	103
2280-0151	2280-0211			1			12	20	45	106
2280-0181	2280-0241			2			12	20	45	106
2280-0152	2280-0212			1			16	25	50	120
2280-0182	2280-0242			2			16	25	50	120
2280-0153	2280-0213			1			20	32	63	140
2280-0183	2280-0243			2			20	32	63	140
2280-0154	2280-0214			1			(6)	10	40	95
2280-0184	2280-0244			2			(6)	10	40	95
2280-0155	2280-0215			1			8	12	45	105
2280-0185	2280-0245			2	1:20	(2^в520		12	45	105
2280-0156	2280-0216			1		3°	12	16	50	109
2280-0186	2280-0246			2			12	16	50	109
2280-0157	2280-0217			1			16	20	56	120
2280-0187	2280-0247			2			16	20	56	120
2280-0158	2280-0218			1			20	25	63	135
2280-0188	2280-0248			2			20	25	63	135

ГОСТ 29129-91 С. 3

Обозначение фрез типа		Применяемость фрез типа		<D К X <D X §	Уклон	Половина угла конуса а/2	с/, к12	^2	/	L
1	2	1	2	о S		Половина угла конуса а/2
2280-0261	2280-0321			1			4	20	56	120
2280-0291	2280-0351			2		о nS 0 ОО		20	56	120
2280-0262	2280-0322			1	1:6		6	25	63	135
2280-0292	2280-0352			2			6	25	63	135
2280-0263	2280-0323			1			8	32	71	145
2280-0293	2280-0353			2			8	32	71	145
2280-0264	2280-0324			1			А	16	50	109
2280-0294	2280-0354			2				16	50	109
2280-0265	2280-0325			1		(7°07′) 7°	6	20	56	120
2280-0295	2280-0355			2	1:8	(7°07′) 7°	6	20	56	120
2280-0266	2280-0326			1			8	20	56	120
2280-0296	2280-0356			2			8	20	56	120
2280-0267	2280-0327			1			12	25	63	135
2280-0297	2280-0357			2			12	25	63	135
2280-0268	2280-0328			1			Л	16	63	125
2280-0298	2280-0358			2				16	63	125
2280-0269	2280-0329			1			6	16	63	125
2280-0299	2280-0359			2			6	16	63	125
2280-0271	2280-0331			1	1:10	(543′)	8	20	71	135
2280-0301	2280-0361			2		5	8	20	71	135
2280-0272	2280-0332			1			12	25	71	140
2280-0302	2280-0362			2			12	25	71	140
2280-0273	2280-0333			1			16	32	80	155
2280-0303	2280-0363			2			16	32	80	155
2280-0274	2280-0334			1			20	32	100	175
2280-0304	2280-0364			2			20	32	100	175
2280-0275	2280-0335			1			6	10	63	115
2280-0305	2280-0365			2			6	10	63	115
2280-0276	2280-0336			1			(8)	16	80	138
2280-0306	2280-0366			2	1:20	(2^в520	(8)	16	80	138
2280-0277	2280-0337			1	1:20	3°	12	20	80	140
2280-0307	2280-0367			2			12	20	80	140
2280-0278	2280-0338			1			16	25	90	160
2280-0308	2280-0368			2			16	25	90	160
2280-0279	2280-0339			1			20	25	100	170
2280-0309	2280-0369			2			20	25	100	170

Обозначение фрез типа		Применяемость фрез типа		Исполнение	Уклон	Половина угла конуса а/2	^di kl2	d₂	/	L
1	2	1	2
2280-0381	2280-0421			1	1:6	о nS о ОО	4	32	90	165
2280-0401	2280-0441			2
2280-0382	2280-0422			1			(6)	32	102	175
2280-0402	2280-0442			2
2280-0383	2280-0423			1			(8)	32	112	185
2280-0403	2280-0443			2
2280-0384	2280-0424			1	1:8	(7°07′) 7°	6	25	90	160
2280-0404	2280-0444			2
2280-0385	2280-0425			1			8	32	100	175
2280-0405	2280-0445			2
2280-0386	2280-0426			1			12	32	112	185
2280-0406	2280-0446			2
2280-0387	2280-0427			1	1:10	(543′) 5°	4	20	90	150
2280-0407	2280-0447			2
2280-0388	2280-0428			1			6	25	100	170
2280-0408	2280-0448			2
2280-0389	2280-0429			1			8	25	100	170
2280-0409	2280-0449			2
2280-0391	2280-0431			1			12	32	125	200
2280-0411	2280-0451			2
2280-0392	2280-0432			1			16	32	125	200
2280-0412	2280-0452			2
2280-0393	2280-0433			1			(20)	32	160	235
2280-0413	2280-0453			2
2280-0394	2280-0434			1	1:20	(2^в520 3°	12	25	130	200
2280-0414	2280-0454			2
2280-0395	2280-0435			1			16	32	160	235
2280-0415	2280-0455			2

Примечание. Размеры в скобках предпочтительно не применять.

Пример условного обозначения фрезы типа 1, исполнения 1, диаметром 6 мм

Фреза 2280-0384 ГОСТ 29129-91

3. Предельные отклонения диаметра хвостовика должны быть не более: h8 — для фрез с цилиндрическим хвостовиком;

h6 — для фрез с цилиндрическим хвостовиком с лыской.

4. Центровые отверстия — по ГОСТ 14034.

5. Размеры хвостовиков с лыской — по ГОСТ 25334.

ГОСТ 29129-91 С. 5

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации «Инструмент» (ТК 95)

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 21.11.91 № 1776

Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 3940—77 «Фрезы профильные концевые с цилиндрическими хвостовиками для обработки штампов»

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 14034-74 ГОСТ 25334-94

5. ПЕРЕИЗДАНИЕ. Июль 2004 г.

Редактор В.Н. Копысов Технический редактор Н.С. Гришанова Корректор Т.И. Кононенко Компьютерная верстка Л.А. Круговой

Изд. лиц. № 02354 от 14.07.2000. Сдано в набор 16.06.2004. Подписано в печать 16.07.2004. Уел. печ. л. 0,93.

Уч.-изд. л. 0,50. Тираж 114 экз. С 2971. Зак. 634.

ИПК Издательство стандартов, 107076 Москва, Колодезный пер., 14. http://www.standards.ru e-mail: [email protected] Набрано в Издательстве на ПЭВМ Отпечатано в филиале ИПК Издательство стандартов — тип. «Московский печатник», 105062 Москва, Лялин пер., 6.

Плр № 080102

standartgost.ru

ГОСТ 17025-71 – Фрезы концевые с цилиндрическим хвостовиком. Конструкция и размеры

ГОСТ 17025-71

Группа Г23
2220-0000

МКС 25.100.20
ОКП 39 1821

Дата введения 1973-01-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 09.06.71 N 1104

3. Стандарт полностью соответствует СТ СЭВ 109-79

4. ВЗАМЕН ГОСТ 8237-57 в части фрез с цилиндрическим хвостовиком, МН 409-65, МН 410-65

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 14034-74	8
ГОСТ 17024-82	11
ГОСТ 25334-94	7а
ИСО 1641-1-78	2, 12

6. Ограничение срока действия снято Постановлением Госстандарта от 25.03.82 N 1232

7. ИЗДАНИЕ (ноябрь 2005 г.) с Изменениями N 1, 2, 3, 4, 5, 6, утвержденными в феврале 1973 г., январе 1977 г., марте 1982 г., апреле 1985 г., марте 1991 г., сентябре 1995 г. (ИУС 2-73, 2-77, 6-82, 7-85, 6-91, 12-95)


     Настоящий стандарт распространяется на концевые фрезы с цилиндрическим хвостовиком, предназначенные для обработки поверхностей и уступов.

     Требования стандарта в части пп.1, 2, 5, 7а, 8 (кроме второго абзаца), 11 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

     Вводная часть. (Введена дополнительно, Изм. N 6).

     1а. (Исключен, Изм. N 6).

1. Фрезы должны изготовляться двух типов:

1 – с нормальным зубом;

2 – с крупным зубом.

     Фрезы каждого типа изготовляют в двух исполнениях:

     А – с цилиндрической ленточкой;

     Б – заточенные наостро.

2. Основные размеры фрез должны соответствовать указанным на черт.1 и в табл.1.

Основные размеры фрез

Черт.1*

________________
     * Черт.2 исключен.

Таблица 1

Размеры в мм

Фрезы типа 1												Число зубьев
Исполнения А				Исполнения Б
Праворежущие		Леворежущие		Праворежущие		Леворежущие
Обозна- чение	При- меня- емость	Обозна- чение	При- меня- емость	Обозна- чение	При- меня- емость	Обозна- чение	При- меня- емость
2220-0164		2220-0165		2220-0166		2220-0167		2,0	4,0	7	39	Для фрез типа 1	3
2220-0173		2220-0174		2220-0175		2220-0176		2,5		8	40
2220-0001		2220-0002		2220-0031		2220-0135		3,0					4
2220-0182		2220-0183		2220-0184		2220-0185		3,5		10	42
2220-0003		2220-0004		2220-0033		2220-0137		4,0		11	43
2220-0005		2220-0006		2220-0035		2220-0139		5,0	5,0	13	47
2220-0007		2220-0008		2220-0037		2220-0142		6,0	6,0		57
2220-0429		2220-0432		2220-0039		2220-0144		7,0	8,0	16	60
2220-0009		2220-0010		2220-0040		2220-0145		8,0		19	63
2220-0433		2220-0434		2220-0041		2220-0146		9,0	10,0		69
2220-0011		2220-0012		2220-0042		2220-0147		10,0		22	72
2220-0435		2220-0436		2220-0043		2220-0148		11,0	12,0		79
2220-0013		2220-0014		2220-0044		2220-0149		12,0		26	83		5
2220-0015		2220-0016		2220-0046		2220-0152		14,0
2220-0017		2220-0018		2220-0048		2220-0154		16,0	16,0	32	92
2220-0019		2220-0020		2220-0050		2220-0156		18,0					6
2220-0021		2220-0022		2220-0052		2220-0158		20,0	20,0	38	104
2220-0208		2220-0209		2220-0211		2220-0212		22,0
2220-0217		2220-0218		2220-0219		2220-0221		25,0	25,0	45	121
2220-0226		2220-0227		2220-0228		2220-0229		28,0

Продолжение табл.1

Размеры в мм

Фрезы типа 2												Число зубьев
Исполнения А				Исполнения Б
Праворежущие		Леворежущие		Праворежущие		Леворежущие
Обозна- чение	При- меня- емость	Обозна- чение	При- меня- емость	Обозна- чение	При- меня- емость	Обозна- чение	При- меня- емость
2220-0168		2220-0169		2220-0171		2220-0172		2,0	4,0	7	39	Для фрез типа 2	2
2220-0177		2220-0178		2220-0179		2220-0181		2,5		8	40
2220-0061		2220-0062		2220-0121		2220-0242		3,0					3
2220-0186		2220-0187		2220-0188		2220-0189		3,5		10	42
2220-0063		2220-0064		2220-0123		2220-0243		4,0		11	43
2220-0065		2220-0066		2220-0125		2220-0244		5,0	5,0	13	47
2220-0067		2220-0068		2220-0127		2220-0245		6,0	6,0		57
2220-0235		2220-0236		2220-0129		2220-0539		7,0	8,0	16	60
2220-0069		2220-0070		2220-0130		2220-0541		8,0		19	63
2220-0237		2220-0238		2220-0131		2220-0542		9,0	10,0		69
2220-0071		2220-0072		2220-0132		2220-0543		10,0		22	72
2220-0239		2220-0241		2220-0133		2220-0544		11,0	12,0		79
2220-0073		2220-0074		2220-0134		2220-0545		12,0		26	83		4

Примечания:

1. Допускается изготовлять фрезы с диаметром хвостовиков, равным диаметрам рабочей части.

2. Размеры , , соответствуют размерам фрез 1-го ряда нормальной серии по ИСО 1641-1.


     Пример условного обозначения фрезы диаметром =8,0 мм, типа 1, праворежущей, исполнения А:

Фреза 2220-0009 ГОСТ 17025-71

То же, исполнения Б:

Фреза 2220-0040 ГОСТ 17025-71

Пример условного обозначения фрезы диаметром =4,0 мм, типа 2, праворежущей, исполнения А:

Фреза 2220-0063 ГОСТ 17025-71

То же, исполнения Б:

Фреза 2220-0123 ГОСТ 17025-71:

     (Измененная редакция, Изм. N 3, 4, 6).

     2а. (Исключен, Изм. N 3).

3. Фрезы должны изготовляться с неравномерным окружным шагом зубьев, указанным на черт.3 и в табл.3.

     Примечание. Допускается изготовление фрез с равномерным окружным шагом.

Фрезы с неравномерным окружным шагом зубьев

Черт.3

Таблица 3*

________________
* Табл.2. (Исключена, Изм. N 3).

Число зубьев
3	110°	123°	127°	–	–	–	–	–
4	90°	85°	90°	95°	–	–	–	–
5	68°	72°	76°	68°	76°	–	–	–
6	57°	63°	57°	63°	57°	63°	–	–

4. Фрезы должны изготовляться праворежущими, леворежущие фрезы – по требованию потребителя.

5. Фрезы диаметром до 4 мм изготовляют без торцевых зубьев.

     (Измененная редакция, Изм. N 3).

6. Угол наклона стружечных канавок :

     30-35° для фрез типа 1;

     35-45° для фрез типа 2.

7. Допускается изготовлять фрезы диаметром до 12 мм без шейки.

     (Измененная редакция, Изм. N 3).

7а. Размеры хвостовиков – по ГОСТ 25334.

     (Введен дополнительно, Изм. N 1; измененная редакция, Изм. N 6).

8. Центровые отверстия – по ГОСТ 14034.

     Допускается по согласованию с потребителем изготовлять фрезы диаметром от 2,0 до 6,0 мм без центрового отверстия на торце хвостовика.

     (Измененная редакция, Изм. N 3, 5, 6).

8а. Допускается цилиндрическая выточка со стороны рабочей части или на обоих торцах.

     (Введен дополнительно, Изм. N 6).

9. Элементы конструкции и геометрические параметры фрез указаны в приложении 1.

     10. (Исключен, Изм. N 6).

11. Технические требования – по ГОСТ 17024.

12. Размеры фрез по ИСО 1641-1 приведены в приложении 2.

     (Введен дополнительно, Изм. N 6).

ПРИЛОЖЕНИЕ 1 (рекомендуемое). ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ ФРЕЗ

ПРИЛОЖЕНИЕ 1
Рекомендуемое

1. Элементы конструкции и геометрические параметры фрез указаны на черт.1, 2 и в табл.1, 2.

Черт.1. Тип 1

Черт.1

Таблица 1

мм


2,0	7,0	–	–	–	–	3	0,3	–	0,1	–	–	0,2	0,1
2,5	8,0
3,0						4	0,6		0,2			0,3	0,2
3,5	10,0
4,0	11,0						0,9		0,3

mvesta.ru

TOP HEADLINES
