Гост горячее цинкование: ГОСТ 9.307-89. Покрытия цинковые горячие

alexxlab | 08.07.2023 | 0 | Разное

Содержание

Государственные стандарты горячего цинкования: ГОСТ 9.307 89

Защиту металлоконструкций и деталей проводят по нормативно-техническим актам с обеспечением соблюдения требований профильного стандарта – горячее цинкование по ГОСТ 9.307 89. Данный стандарт регламентирует общие нормы в отношении качества защитных покрытий, которые наносятся на конструкционную сталь и стали повышенной прочности методом горячего цинкования.

Данная методика может применяться для обработки фасонного и трубопроката, листовой стали, а также изделий, выполненных из чугуна. Под действие настоящего стандарта не попадают покрытия, нанесение которых осуществляется непрерывным способом.

Требования к основному металлу

Требования к конструктивным особенностям проката, подлежащего цинкованию:

Не разрешается присутствие в конструкциях воздушных пространств и закрытых полостей. Чтобы нанести покрытие максимально качественно, малейшие полости в детали должны быть доступны для проникновения и выхода из нее расплавленного цинка, жидкостей и газов.
Наносить слой цинка на изделия с участками, в которых имеются закрытые пространства, запрещено. Это позволяет исключить вероятность взрыва. Детали, имеющие сложную конфигурацию и полости, сначала подвергают пробной обработке.

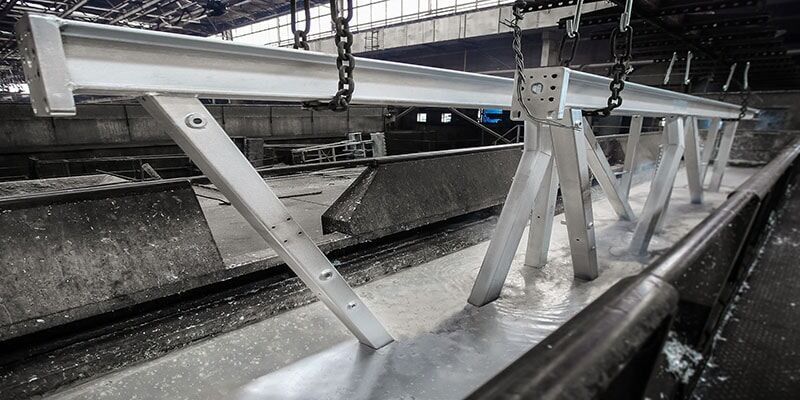

Сварка любых элементов металлоконструкций должна осуществляться встык, односторонним швом с подваркой или двусторонним швом. Согласно требованиям ГОСТ, горячее цинкование металлоконструкций, элементы которых сварены внахлест, не допускается.

Требования к поверхности основного металла

Обработке цинком подлежит только металлопрокат, на поверхности которого отсутствуют сварочные шлаки, заусенцы, поры, окалина, а также другие включения.

Если обработке подвергаются литые изделий и конструкции, на их поверхности не должно быть усадочных раковин и прочих углублений. Наличие кромок и острых углов (если это не имеет технического обоснования) не допускается. Такие детали должны иметь округления радиусом минимум 0.3 мм.

Структура сварных швов должна быть плотной и сплошной по всей длине проката, на поверхности сварных соединений которого не допускается присутствие шлаковых включений, свищей, наплавленных сопряжений, трещин и пор.

Согласно нормам действующего ГОСТ, покрытие горячим цинкованием допускается при условии, что поверхность проката очищена обезжириванием, а также протравлена или была подвержена стройно-абразивной обработке, а впоследствии офлюсована. Коэффициент очистки поверхности металлопроката от коррозии и окалины должен составлять 1. Это обусловлено требованиями, которые устанавливает ГОСТ 9.402.

Требования к покрытию

Внешний вид

После нанесения цинковое покрытие должно обладать сплошной структурой и быть равномерным, исключая наличие забоин, трещин и вздутий. Допускается, что на самой поверхности могут присутствовать незначительные шероховатости. Также допускается, что покрытие может иметь разные оттенки: от серебристо-блестящего до матового темно-серого цвета.

Если на металлоконструкции присутствует рябизна, царапины или следы, оставленные вследствие захвата детали подъемными устройствами без разрушения целостности покрытия до основного металла, а также крупинки гартцинка, диаметр которых не превышает 2 мм – это не считается дефектом. Однако наплывы цинка не считаются браком, если они не мешают сборке.

Разрешено проводить восстановление непрокрытых областей при условии, что их ширина не более 2 см, а их общий объем не превышает 2% от общей площади конструкции. Защиту непрокрытым участкам осуществляют при помощи газотермического напыления цинка (допустимая минимальная толщина составляет 120 мкм) или путем нанесения на их поверхность лакокрасочного цинкосодержащего слоя (количество цинка в массе сухой пленки составляет 80 – 85%, допустимая минимальная толщина составляет 90 мкм).

Толщина цинкового покрытия

Толщина защитного слоя не должна быть меньше 40 мкм, максимальная – не больше 200 мкм. Выбор конкретной толщины определяется на основании предполагаемых условий эксплуатации обработанных конструкций, а также требований, прописанных в нормативно-технических актах для конкретного проката.

Прочность сцепления

Покрытие отличается достаточным уровнем сцепления при условии, что оно способно выдерживать проверку по любому из применяемых методов (нанесение сетки царапин, крацевание, нагрев, удары поворотным молотком).

Требования к надежности покрытия и контролю основного металла

Проверке подлежат 2 – 5% продукции из партии, но не меньше 3-х единиц. Контролю продукции единичного производства подлежат все изделия. Перед нанесением защитного покрытия указанные изделия проходят проверку на предмет соответствия нормам, которые предъявляются к конструкции и качеству поверхности основного металла.

Полуфабрикаты (трубный прокат, проволока и т.д.) подлежат входному контролю, предполагающему проверку деталей на соответствие нормам, которые предъявляются к конструкциям и качеству поверхности основного металла, а также требованиям, которые регламентируют нормативно-технические документы на поставку.

После нанесения проводится проверка цинкового покрытия по нескольким параметрам таким, как толщина, внешний вид и прочность сцепления. Проверке подлежат все партии товара (под партией понимают единицу груза, который включает одно и более единиц с идентичными параметрами, которые относятся к одному заказу). При этом контролю подлежат изделия, на которые слой цинка нанесли в течение одной рабочей смены с погружением в одну и ту же ванну.

Контроль прочности сцепления и толщины покрытия выполняется в отношении следующего металлопроката:

Сварные механизмы в объеме до 5% от партии, но не меньше 1 единицы;
Части стальных деталей в объеме до 1% от партии, но не меньше 2 единиц;
Крепежные элементы с резьбой в объеме до 0.5% от партии, но не меньше 3 единиц.

Для проведения проверок используются методы статистического контроля горячего цинкования по ГОСТ 18242. В России действуют следующие стандарты ГОСТ Р 50779.71-99 и ГОСТ Р ИСО 2859-1-2007.

Проверку толщины оцинкованного покрытия по металлографической методике контроля разрешено выполнять только на одном изделии из партии.

Конструкции, на которых проверка выполнялась с применением разрушающих методов, допускается представлять к приемке по завершению работ по восстановлению покрытия.

Проверке внешнего вида оцинкованного покрытия подлежат все 100% изделий.

Контроль толщины покрытия

Проверка этого параметра осуществляется до проведения дополнительной обработки покрытия (использование консервационных смазок, хроматирование, др.). Для проведения неразрушающего контроля используются специальные измерительные приборы, в которых допустимая доля погрешности не превышает ±10%.

Контроль толщины слоя проводится только на поверхностях без резьбы и накатки на расстоянии минимум 5 мм от углов, ребер, соединительных участков и отверстий. Проверка толщины покрытия на элементах и узлах с резьбовым соединением для крепежа осуществляется на торцах гаек и головках болтов.

Если результаты проверки были неудовлетворительными, согласно требованиям ГОСТ, проводится повторный контроль указанных параметров. При этом тестированию подлежит удвоенное количество изделий. Если повторный контроль также дал отрицательные результаты, браком считается вся партия деталей.

Проверка содержимого ванны при проведении горячего цинкования выполняется по требованию клиента. Процедура проводится до извлечения деталей из ванны.

Методы контроля

Контроль внешнего вида

Проверку осуществляют путем визуального осмотра на расстоянии 25 см от проверяемой поверхности и при уровне освещенности не меньше 300 лк.

Контроль толщины покрытия

Магнитный метод

В основе данной методики лежит фиксация изменений уровня магнитного сопротивления, что обусловлено разной толщиной проверяемого слоя. Для этого применяют специальные измерительные устройства (магнитные толщиномеры).

Процесс проверки предполагает снятие минимум 5 измерений в центральной части и у краев проверяемой поверхности одной детали. За результат принимают среднеарифметическое значение, основываясь на полученных измерениях.

Допустимая погрешность магнитного метода составляет ±10%.

Металлографический (арбитражный) метод

В основе методики лежат измерения толщины оцинкованного покрытия с использованием поперечного шлифа при помощи металлографических микроскопов разных видов. Образец для создания шлифа вырезают непосредственно из оцинкованной детали.

Замеры толщины покрытия выполняются на шлифе в трех и более зонах, которые равномерно распределены на поверхности изделия (длина участка составляет около 1 см). В качестве результата засчитывают среднеарифметическое значение от проведенных замеров.

Допустимая погрешность металлографического метода составляет ±10%.

Гравиметрический метод

Определение средней толщины покрытия выполняется по неразрушающим методам или при помощи гравиметрического метода на основании данных о весе образца до и после получения или же до и после удаления покрытия. Это обусловлено требованиями, которые регламентирует ГОСТ 9.302.

Чтобы снять покрытие, используют раствор, состоящий из 2 г трехокиси сурьмы или 3. 2 г хлористой сурьмы, которую растворяют в 500 см соляной кислоты, плотность которой, согласно ГОСТ 3118, должна составлять 1.19 г/см, ч.д.а. Для приготовления раствора в требуемой пропорции используют колбу объемом 1 дм, в которой смесь до метки дополняют дистиллированной водой, согласно нормам ГОСТ 6709.

Допустимая погрешность составляет ±10%.

Контроль химического состава для горячего цинкования регламентируется требованиями следующих ГОСТ: 19251.1, ГОСТ 19251.2, ГОСТ 19251.3, ГОСТ 19251.5.

Согласно требованиям этих стандартов, массовый объем цинка в рабочей массе ванны должен составлять не менее 98%.

Контроль уровня прочности сцепления покрытий

Метод нагрева

Метод предполагает нагревание образцов-свидетелей или деталей до температуры 190 ±10 ℃. При температуре такой величины детали выдерживают в течение часа, а затем охлаждают естественным путем (на воздухе). Обработанная поверхность должна иметь равномерное покрытие, исключая отслаивания и вздутия.

Метод крацевания

Метод предполагает использование латунных и стальных щеток, оснащенных проволокой диаметром от 0.1 до 0.3 мм. В процессе обработки поверхности щетки вращаются со скоростью 1500 – 2800 об/мин.

Крацевание поверхности проводят в течение 15 секунд. Обработанная поверхность должна иметь равномерное покрытие, исключая наличие вздутий и отслаиваний.

Метод нанесения сетки царапин

Данный метод применяется для покрытий толщиной до 50 мкм. На подготовленную поверхность, которую предварительно очистили, при помощи приспособления, оснащенного стальным острием, наносят по 4 – 6 параллельных и перпендикулярных линий. Насечки наносят под углом 30° на глубину до основного металла на расстоянии друг от друга 2.0 – 3.0 мм.

Нужно учитывать, что твердость стального острия должна быть больше твердости покрытия. Нанесение линий осуществляется в одном направлении. Если на обработанной поверхности отсутствуют отслаивания покрытия, тогда уровень прочности сцепления считается достаточным.

Метод удара поворотным молотком

Перед проверкой поверхность детали с толщиной основного металла от 3 мм, необходимо очистить от пыли и других загрязнений, а затем обезжирить, используя растворители на органической основе.

На плоскую поверхность детали поворотный молоток, масса которого составляет 212.5 г, устанавливают так, чтобы его головка падала на изделие строго вертикально. Выполняют минимум два удара молотком, выдерживая расстояние между отпечатками, которое должно составлять 6 мм. При этом расстояние от края отпечатка до кромки детали должно быть не меньше 13 мм.

Схема поворотного молотка

1 – молот; 2 – прижимная плита; 3 – поверхность образца;
X – размер, определяемый опытным путем в зависимости от металла,
из которого изготовлена головка молотка

Защитное покрытие горячим цинкованием

Цинковое покрытие является защитным, а не декоративным.

Покрытие горячим цинком осуществляется по ГОСТ 9. 307-89 «ЕЗСКС, Покрытия горячие цинковые. Общие требования и методы контроля».

Выписка из ГОСТ 9.307-89 (п.2.Требования к покрытию):

2.1. Внешний вид покрытия
2.1.1. При внешнем осмотре поверхность цинкового покрытия должна быть гладкой или шероховатой, покрытие должно быть сплошным. Цвет покрытия от серебристо-блестящего до матового темно-серого.
2.1.2. На поверхности изделий не должно быть трещин, забоин, вздутий.
2.1.3. Наличие наплывов цинка недопустимо, если они препятствуют сборке. Крупинки гартцинка диаметром не более 2 мм, рябизна поверхности, светло-серые пятна и цвета побежалости, риски, царапины, следы захвата подъемными приспособлениями без покрытия до основного металла не являются дефектами.
Допустимо восстановление непокрытых участков, если они не шире 2 см и составляют не более 2% общей площади поверхности. Непокрытые участки защищают слоем цинкосодержащего лакокрасочного покрытия (минимальная толщина 90 мкм, массовая доля цинка в сухой пленке 80%-85%) или газотермическим напылением цинка (минимальная толщина 120 мкм).

Повышенные требования к внешнему виду цинкового покрытия должны быть, установлены при открытии заказа, и заложены дополнительно в цену изделия.

Особенности покрытия горячим цинком:

На сталях с высоким содержанием кремния и/или фосфора (из-за неоднородности химического состава стали), (слоя у поверхности, структуры поверхности, чужеродных вкраплений), а также на толстостенных изделиях наблюдается разнооттеночность покрытия. Серая поверхность состоит из сплава цинк-железо, выходящего на поверхность, а более светлые места – это чистый цинк. В случае стали с неблагоприятным содержанием кремния и фосфора может появиться значительное утолщение покрытия и ухудшение его адгезии, видимым эффектом этого явления, может быть шероховатая поверхность с серой и тёмно-серой окраской, переходящей со временем даже в коричневый оттенок.

Цинковая поверхность на том же изделии может быть неоднородной; могут появиться пятна разной степени глянца, серой матовости и шероховатости. Так как поверхностная локализация примесей в низколегированной стали приводит к тому, что при прокате изделий из неё, появляется значительное различие в содержании кремния и фосфора в разных частях изделия.
Однако это не может являться браковочным признаком, поскольку, кроме внешнего вида, отрицательных моментов нет – он не влияет на срок службы покрытия, а через какое-то время (в течение 1-1,5 года) цвет конструкции станет одинаковым).
Белая коррозия (бело-серые пятна, возникающие под влиянием атмосферных факторов), а также так называемые «кровавые потёки» (остатки флюса и кислоты в местах неплотной сварки) не являются основанием для претензий на качество оцинкованной поверхности.

Вышеуказанные проблемы являются наиболее характерными для сталей марки 09Г2С, что обусловлено особенностями их химсостава.
Наиболее часто проявляются дефекты цинкового покрытия для сталей 09Г2С, которые не являются основанием для предъявления претензий:

Повышенная толщина образующегося цинкового покрытия.
Разная толщина цинкового покрытия.
Повышенное образование гард-цинка.
Пониженная адгезия цинкового покрытия к металлу.
Пониженная плотность цинкового слоя.
Внешний вид покрытия (отсутствие блеска, неровности, потеки, серый цвет).

Не допускайте хранения изделий в полиэтиленовой плёнке на длительный срок.

Историческая справка

В 1742 году Поль Жак Малуэн описал способ защиты железа от коррозии погружением детали в расплавленный цинк.

В 1836 году Станислас Сорель получил патент на технологический процесс горячего цинкования: деталь очищается, обезжиривается, протравливается, покрывается флюсом и погружается в ванну с расплавленным цинком.
Этот способ используется уже более 180 лет, имеются детали которые уже более 180 лет защищены горячим цинком.
ГОСТ 9.307 регламентирует данный технологический процесс в нашей стране и даёт полное изложение получения, методику контроля покрытия и допустимые параметры.

Горячий цинк и Холодный цинк

На рынке есть опоры по очень приятный цене, но в описании указано, что они защищены от коррозии методом «холодного цинкования».
Что это такое?

Цинковая краска – одно из наиболее популярных антикоррозийных средств по металлу на современном рынке отделочных материалов. Не секрет, что цинкование является самым долговечным методом защиты металла от коррозии. Однако провести его традиционными способами не всегда является возможным. Все-таки и «горячий» метод, и способ электрохимического осаждения доступны только в промышленных условиях. Именно поэтому «холодное» цинкование с применением цинковой краски является столь популярным.

Итак, это краска с наполнением цинковым порошком. У неё есть существенное преимущество — цена покрытия.

Твердость

Прочность любого лакокрасочного покрытия определяется прочностью связующего.

Лаки по твердости, в соответствии с международными стандартами ISO 15184, ASTM D 3363, SIS 184187, NEN 5350, ECCA Test Method, определяется с помощью карандашных грифелей по шкале 6В-5В-4В-3В-В-НВ-F-Н-2H-3H-4H-5H-6H-7Н-8Н-9Н, где 6В является показателем наименьшей, а 9Н – наивысшей твёрдости. Она соответствует по твердости карандашу 2Т.

Твердость покрытия горячим цинкованием равна твердости металла. Цинк. А под цинком у нас находится железо.

По ювелирной шкале Мооса (кто кого царапает)

Тальк ( графит ) — 1
Свинец — 1,5
Янтарь ( гипс ) — 2
Цинк ( алюминий, золото, серебро ) — 2,5-3
Медь — 3
Железо — 4
Сталь — 5
Стекло — 6
…
Алмаз — 10

Понятно, что любая краска гораздо менее твердая, чем цинк

Адгезия (прилипание)

И горячий и холодный цинк наносится на подготовленную поверхность. От качества подготовки поверхности зависит прочность покрытия, это всем известно.
Лакокрасочное покрытие нужно обновлять через 1-3 года для уличных изделий. Оно теряет защитные свойства: стирается и отшелушивается от старости, сырости, и механических повреждений. Это известно каждому, у кого есть что-нибудь окрашенное на улице.

Оцинковка по ГОСТ «Горячий цинк» образует на поверхности цинковый припой

, который обеспечивает:
— барьерную защиту простой изоляцией стали от воздействия электролитов из окружающей среды (как краска).

Цинк чрезвычайно плотный и непроницаемый материал, счистить его с поверхности можно только с помощью напильника, желательна – «болгарка»
— катодную защиту. Это означает, что цинк сначала будет корродировать сам, защищая этим лежащий под ним металл. Это происходит в соответствии с так называемым «гальваническим рядом металлов» при наличии идеального гальванического контакта цинк-сталь.
Катодная защита стали цинком обеспечивается даже тогда, когда повреждение цинкового покрытия на стали до «голой» стали достигает 5-6 мм: никакой коррозии стали не начинается, пока она не «съест» окружающий цинк.

Длительность защиты

При идеальном нанесении краска обеспечивает защиту поверхности 1-3 года (для улицы в зависимости от климатических условий), её требуется регулярно подновлять на поврежденных участках или лучше перекрашивать полностью, но это неудобно.

При горячем цинковании гарантирована защита на 25 лет, а напомним — имеются детали, которым 180 лет.

Контрольная проверка покрытия «Горячий цинк» VS «Холодный цинк»

Возьмите трубу покрытую цинковой краской и оцинкованную трубу.
Постучите потрите их друг об друга.
Посмотрите что произошло…

Определение горячего цинкования | Американская ассоциация гальванистов

Дом ” Мосты из горячеоцинкованной стали » Рекомендации по проектированию моста HDG » Спецификация горячего цинкования

Определение горячего цинкования методом погружения выполняется с помощью спецификаций ASTM, разработанных для производства высококачественных оцинкованных покрытий. Основные спецификации, относящиеся к горячему цинкованию:

ASTM A123 Спецификация для цинковых (горячеоцинкованных) покрытий на изделиях из железа и стали
ASTM A153 Спецификация для цинкового покрытия (горячее погружение) на металлическую и стальную арматуру
ASTM A767 Спецификация для оцинкованных (оцинкованных) стальных стержней для армирования бетона

Все три из этих спецификаций регулируют покрытие Толщина, адгезия и отделка горячеоцинкованных покрытий. A123 является основной спецификацией и распространяется на все виды оцинкованных изделий, за исключением крепежных изделий и мелких деталей, на которые распространяется A153, и арматурных стальных стержней, на которые распространяется A767.

Все члены AGA следуют стандартам ASTM. Однако иногда гальваник получает запросы от проектировщиков/специалистов по техническому заданию, которые используют другие стандарты цинкования, такие как международные стандарты или стандарты, разработанные другими организациями (SSPC, AASHTO и т. д.). Вот несколько общих спецификаций от других организаций, которые иногда используются в Северной Америке:

ISO 1461 Горячеоцинкованные покрытия на готовых изделиях из железа и стали. Спецификация и методы испытаний
CSA G164 Цинкование изделий неправильной формы
AASHTO M111 Цинковое (горячее цинкование) покрытие изделий из железа и стали (аналог ASTM A123)
AASHTO M180 Гофрированный Балки из листовой стали для ограждения шоссе
AASHTO M232 Цинк Покрытие (горячее погружение) на металлическом и стальном оборудовании (аналогично ASTM A153)

В этих спецификациях немного различаются требования к толщине покрытия, но большинство из них ссылаются на спецификации ASTM, и, следуя спецификациям ASTM, гальванизатор будет соответствовать требованиям изложено в них.

В дополнение к этим трем основным спецификациям существует набор вспомогательных спецификаций, относящихся к горячеоцинкованной стали. Существует четыре спецификации, о которых должен знать архитектор, инженер и изготовитель перед цинкованием, поскольку они содержат рекомендации по выбору стали и надлежащему проектированию: Процедура обнаружения охрупчивания

Методы предотвращения охрупчивания вследствие старения при холодной обработке давлением; поглощение водорода

ASTM A384 Практика защиты от коробления и деформации при горячем цинковании стальных сборок погружением
- Методы проектирования для сведения к минимуму проблем, связанных с температурой цинкования/снятием напряжения

Практика для Обеспечение высококачественных цинковых покрытий (горячее погружение)

Подробная информация о выборе стали, методах проектирования, таких как вентиляция/дренаж, сварка и т. д.

ASTM A1068 Практика анализа стоимости жизненного цикла систем защиты от коррозии изделий из железа и стали
- Расчет для анализа различных систем защиты от коррозии стали (lccc. galvanizeit.org автоматизирует этот расчет)

Есть также три спецификации, которые могут потребоваться спецификаторам после цинкования, в том числе:

ASTM A780 Практика ремонта поврежденных и непокрытых участков горячеоцинкованных покрытий
- Принятые формы подкраски и надлежащего ремонта как на заводе, так и в полевых условиях
ASTM D6386 Практика подготовки оцинкованных (горячеоцинкованных) металлических и стальных изделий и металлических поверхностей к окраске
- Подробная информация о надлежащей подготовке поверхности оцинкованной стали перед покраской
ASTM D7803 Практика подготовки поверхностей железных и стальных изделий и оборудования с цинковым (горячеоцинкованным) покрытием к порошковому покрытию
- Подробная информация о надлежащей подготовке оцинкованной поверхности к порошковым покрытиям

Что такое горячее цинкование | Горячее цинкование Frontier

УСЛУГИ ПО ОЦИНКОВАНИЮ В БУФФАЛО, НЬЮ-ЙОРК

Горячее цинкование погружением, согласно Американской ассоциации оцинковщиков, определяется как процесс погружения изготовленной стали в котел или чан с расплавленным цинком.

Этот процесс помогает защитить металл от коррозии. Это один из самых эффективных способов защиты стали и металла от ржавчины. Расплавленный цинк создает барьер, который не позволяет влаге соприкасаться с металлом, что предотвращает образование ржавчины.

Для получения дополнительной информации о процессе нанесения покрытия на металл и его преимуществах щелкните здесь, чтобы перейти на нашу страницу, посвященную горячему цинкованию погружением. Свяжитесь с нашей командой сегодня, чтобы получить услуги по защите от коррозии и альтернативные варианты порошкового покрытия в Буффало, штат Нью-Йорк.

Процесс горячего цинкования погружением

Первым шагом в процессе защиты стали является полная очистка поверхности любого предмета, подлежащего горячему цинкованию погружением. Это важно, поскольку расплавленное цинковое покрытие не образует полной металлургической связи с изделием, если оно загрязнено. Сталь пройдет ряд этапов очистки, включая обезжиривание, травление и флюсование. Этап обезжиривания помогает удалить грязь, масло и другие остатки, а этап травления помогает удалить прокатную окалину и оксид железа. Флюсирование помогает удалить любые оставшиеся оксиды, оставшиеся на поверхности после завершения первых двух шагов. Перед цинкованием сталь покрывается защитным слоем для предотвращения дальнейшего образования оксидов.

После того, как сталь подготовлена, ее погружают в ванну с расплавом цинка не менее 98% под углом для предотвращения образования воздушных карманов. Железо в стали металлургически реагирует с цинком, создавая цинковое покрытие. После этого деталь осматривают, чтобы убедиться, что она была должным образом покрыта и защита от ржавчины завершена.

Защита от ржавчины и защита от коррозии

Коррозия, также известная как ржавчина, может потребовать от компании ремонта на тысячи долларов. Коррозия может привести к растрате природных ресурсов, дорогостоящим ремонтам, сбоям в работе и может повлиять на безопасность рабочих. Для проектов, подверженных суровым погодным условиям, необходимо покрывать сталь для защиты от коррозии. При выборе наилучшего способа борьбы с коррозией стали горячее цинкование является лучшим вариантом для защиты от ржавчины. Горячее цинкование используется более 100 лет для защиты от коррозии, потому что оно недорогое, универсальное, устойчивое, долговечное и т. д. Обеспечение защиты от коррозии продлит срок службы вашего оборудования.

Если вы ищете способ защитить свое оборудование от коррозии, вам необходимо инвестировать в горячее цинкование. Горячее цинкование может использоваться в суровых условиях и обеспечивает долговечность без обслуживания в течение многих лет. Позвоните нам сегодня, чтобы узнать, как горячее цинкование может защитить ваше оборудование от коррозии. Мы с гордостью предлагаем услуги по защите от ржавчины в Буффало, штат Нью-Йорк, и его окрестностях.

Преимущества горячего цинкования: защита стали, защита от коррозии и многое другое

Горячее цинкование погружением обеспечивает ряд преимуществ, в том числе:

Создает барьер между сталью и окружающей средой: Цинкование стали создает покрытие между сталью и внешней средой. Вода, ветер, соль, мусор и другие потенциальные вещи, которые могут повредить сталь, должны быть удалены.

Делает поверхность устойчивой к истиранию: Горячее цинкование устойчиво к истиранию и даже в случае царапин или выемок продолжает защищать от коррозии.

Обеспечивает полное покрытие стали: Оцинкованная сталь полностью покрывает каждый дюйм стальной поверхности, обеспечивая полную защиту.

Обеспечивает длительный срок службы без обслуживания: Оцинкованная сталь не требует ежегодного распыления, повторного покрытия или чего-либо еще.

Свяжитесь с нами

Если вам нужна альтернатива для защиты стали, защиты от ржавчины или порошкового покрытия в районе Буффало, штат Нью-Йорк, свяжитесь с нашей командой сегодня. Мы можем обсудить с вами варианты горячего цинкования, чтобы создать продукт с защитой от коррозии.

TOP HEADLINES
