Канат (трос) стальной 15,0 мм ГОСТ 2688-80 оцинкованный (Ж) смазка (А1)
Артикул: 7201
Технические данные:
Раздел: | Канат (трос) ГОСТ 2688-80 |
ГОСТ: | ГОСТ 2688-80 ( Канат двойной свивки типа ЛК-Р конструкции 6х19 (1+6+6/6)+1 о.с. ) |
Канаты стальные по диаметру: | Ф от 15 до 17 мм |

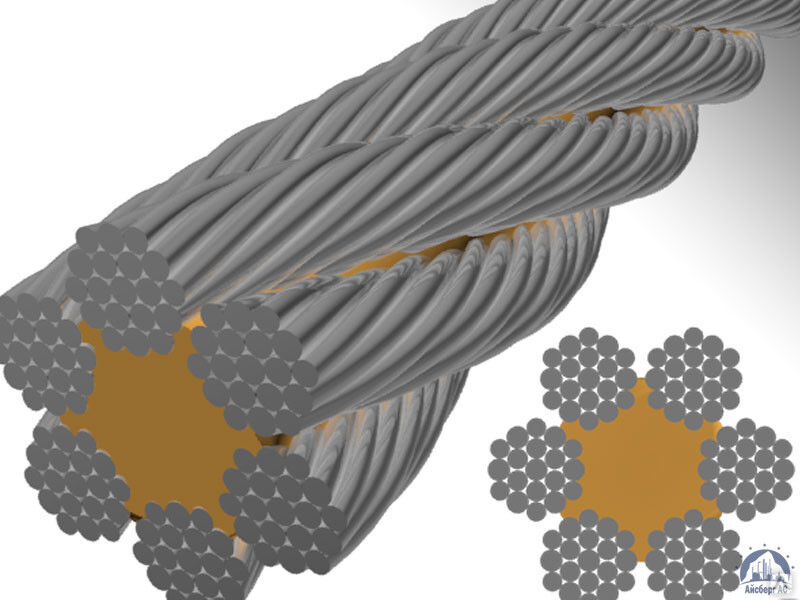

Конструкция каната: | 6×19 |
Тип оцинкования стальных канатов: | Класс оцинкования “Ж” – жесткие агрессивные условия |
Маркировочная группа каната стального: | 1770 (180) – временное сопротивление разрыву |
Свивка канатов стальных.: | Двойной свивки |
Классификация канатов стальных по назначению: | Канаты стальные Г – грузовые |
Форма сечения стальных канатов: | Круглопрядные |
Количество прядей в плетении каната: | Многопрядные стальные канаты |
Сердечник каната стального: | Органический сердечник |
Применение канатов стальных: | Подъемный канат башенных кранов, автокранов, судовых кранов, тельферов, грейферов, лебедок, скреперов, для канатных дорог. |
Страна производства: | Россия, Украина |
Производители продукции заводы: | Северсталь, ММК, БМК, Силур |
Смазка канатов стальных: | Тип А1 – частично смазан |
Запросить наличие
Цена по запросу.
Звоните: +7 (495) 135-42-23
Пишите: [email protected]
Калькулятор
Вес 1 метра: | 0.844 кг. |
Введите массу | кг. |
или длину | метра |
Канат стальной ГОСТ 2688-80 предназначен кранов и талей, землеройных и горных машин, мостовых кранов, для барабанных лебедок, подъемных устройств шахтных установок, для машин бурения, для гидравлических лифтов, тельферов, судовых кранов, для оснастки трапов, экскаваторов, подвесных дорог и кабель-кранов, для скиповых подъемников доменных печей, металлургических кранов и стоячего такелажа.
Канат стальной ГОСТ 2688-80 подразделяется по признакам:
- по назначению: канат грузолюдской – ГЛ, канат грузовой – Г;
- по механическим свойствам марок: ВК, В, 1;
- по виду покрытия поверхности проволок в канате: из проволоки без покрытия, из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;
- по направлению свивки: правой, левой – Л;
- по сочетанию направлений свивки элементов каната: крестовой, односторонней – О, комбинированной – К;
- по способу свивки: нераскручивающиеся – Н, раскручивающиеся;
- по точности изготовления: нормальной, повышенной – Т;
- по степени уравновешенности: рихтованные – Р, нерихтованные.
Код смазки | Сердечник органический | Сердечник металлический | Пряди каната | Канат | |
пряди | в целом | ||||
S(A) | без смазки | без смазки | без смазки | без смазки | без смазки |
АО | смазан | смазаны | без смазки | без смазки | без смазки |
А1 | смазан | смазаны | без смазки | смазаны | без смазки |
А2 | смазан | смазаны | смазан | смазаны | смазан |
A3 | смазан | смазаны | без смазки | без смазки | смазан |
А4 | без смазки | без смазки | смазан | смазаны | без смазки |
А5 | без смазки | без смазки | смазан | смазаны | смазан |
А6 | без смазки | без смазки | смазан | без смазки | смазан |
← Канат (трос) стальной 56,0 мм ГОСТ 2688-80 в смазке (А2 или А3)Канат (трос) стальной 22,5 мм ГОСТ 2688-80 смазка (А1) →
Канат ГОСТ 2688-80 | Главная страница
ГК “Верис” осуществляет оптовую поставку стальных канатов для грузоподъемных кранов.
При поставке стальных канатов нашей компанией, предоставляется бесплатная доставка (в пределах города Калининграда), и 50% скидка, на работы по их замене!!!
Канат стальной ГОСТ 2688-80
Канат грузовой двойной свивки типа ЛК-Р ГОСТ 2688-80
ГОСТ 2688-80 распространяется на канат стальной грузовой двойной свивки с линейным касанием проволок в прядях типа ЛК-Р с одним органическим сердечником. Диаметр каната от 3,6 до 56,0 мм;
Канат стальной ГОСТ 2688-80 предназначен кранов и талей, землеройных и горных машин, мостовых кранов, для барабанных лебедок, подъемных устройств шахтных установок, для машин бурения, для гидравлических лифтов, тельферов, судовых кранов, для оснастки трапов, экскаваторов, подвесных дорог и кабель-кранов, для скиповых подъемников доменных печей, металлургических кранов и стоячего такелажа.
Канат стальной ГОСТ 2688-80 подразделяется по признакам:
- по назначению: канат грузолюдской – ГЛ, канат грузовой – Г;
- по механическим свойствам марок: ВК, В, 1;
- по виду покрытия поверхности проволок в канате: из проволоки без покрытия, из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;
- по направлению свивки: правой, левой – Л;
- по сочетанию направлений свивки элементов каната: крестовой, односторонней – О, комбинированной – К;
- по способу свивки: нераскручивающиеся – Н, раскручивающиеся;
- по точности изготовления: нормальной, повышенной – Т;
- по степени уравновешенности: рихтованные – Р, нерихтованные.
Одно из основных назначенийх канатов стальны ГОСТ 2688 – подъем и транспортировка грузов. Выполнение таких грузоподъемных операций связано с применением кранов или других грузоподъемных устройств, на которых в качестве специальных приспособлений для крепления груза применяются канатные стропы или тросы для крана. Трос для крана может изготавливаться также из стальных канатов по ГОСТ 14954 и использоваться для подвески и перемещения грузов кранами.
Примеры условных обозначений:
Канат стальной ГОСТ 2688-80 диаметром 12,0 мм, грузолюдского назначения, из проволоки без покрытия, марки В, левой односторонней свивки, нераскручивающийся, нерихтованный, повышенной точности маркировочной группы 1770 Н/мм2 (180 кгс/мм2):
- Канат 12-ГЛ-В-Л-0-Н-Т-1770 ГОСТ 2688-80
Канат грузовой ГОСТ 2688-80 диаметром 32,0 мм, грузового назначения, марки 1, оцинкованный по группе ОЖ, правой крестовой свивки, нераскручивающийся, нерихтованный, нормальной точности маркировочной группы 1370 Н/мм2 (140 кгс/мм2):
- Канат 32-Г-1-ОЖ-Н-1370 ГОСТ 2688-80
Диаметр каната и основные параметры его должны соответствовать указанным в таблице.
Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение по ГОСТ 3241-91.
Технические характеристики каната стального по ГОСТ 2688-80
Диаметр каната, мм | Расчетная площадь сечения всех проволок, мм2 | Масса 1000 м каната, кг | Суммарное разрывное усилие всех проволок/разрывное усилие каната в целом (Н) для маркировочных групп, Н/мм2(кгс/мм2) | Номер барабана | Количество метров каната на барабане | |||||
1570 (160) | 1670 (170) | 1770 (180) | ||||||||
3,6 | 4,98 | 48,8 | – | – | – | – | 2780 | 7465 | 6 | 4000 |
3,8 | 5,63 | 55,1 | – | – | – | – | 9930 | 8400 | 6 | 4000 |
4,1 | 6,55 | 64,1 | – | – | – | – | 11550 | 9750 | 6 | 4000 |
4,8 | 8,62 | 84,4 | – | – | – | – | 15200 | 12850 | 6 | 4000 |
5,1 | 9,76 | 95,5 | – | – | – | – | 17200 | 1460 | 7 | 2000 |
5,6 | 11,9 | 116,5 | 18650 | 15800 | 19800 | 20950 | 17800 | 7 | 2000 | |
6,2 | 14,47 | 141,6 | 22650 | 19250 | 24100 | 20100 | 25500 | 21100 | 7 | 2000 |
6,9 | 18,05 | 176,6 | 28300 | 24000 | 30050 | 25500 | 31800 | 26300 | 7 | 2000 |
7,6 | 21,57 | 211,0 | 33860 | 28700 | 35900 | 30500 | 38000 | 32300 | 7 | 1000 |
8,3 | 26,15 | 256,0 | 41000 | 34800 | 43550 | 36950 | 46100 | 38150 | 7 | 1000 |
9,1 | 31,18 | 305,0 | 48850 | 41500 | 51900 | 44100 | 55000 | 45450 | 7 | 1000 |
9,6 | 36,66 | 358,6 | 57450 | 48850 | 61050 | 51850 | 64650 | 53450 | 7 | 1000 |
11,0 | 47,19 | 461,6 | 73950 | 62850 | 78600 | 66750 | 83200 | 68800 | 10а | 1000/2000 |
12,0 | 53,87 | 527,0 | 84450 | 71750 | 89700 | 76200 | 95000 | 78550 | 10а | 1000/2000 |
13,0 | 61,0 | 596,6 | 95600 | 81250 | 101500 | 86800 | 107500 | 89000 | 10а | 1000/2000 |
14,0 | 74,40 | 728,0 | 116500 | 98950 | 123500 | 105000 | 131000 | 108000 | 10а | 1000/2000 |
15,0 | 86,28 | 844,0 | 135000 | 114500 | 143500 | 122000 | 152000 | 125500 | 11 | 1000/2000 |
16,5 | 104,61 | 164000 | 139000 | 174000 | 147500 | 184500 | 152000 | 12 | 1000/2000 | |
18,0 | 124,73 | 1220,0 | 195500 | 166000 | 207500 | 176000 | 220000 | 181500 | 12 | 1000/2000 |
19,5 | 143,61 | 1405,0 | 225000 | 191000 | 239000 | 203000 | 253000 | 209000 | 12 | 1000 |
21,0 | 167,03 | 1635,0 | 261500 | 222000 | 278000 | 236000 | 294500 | 243500 | 12 | 1000 |
22,5 | 188,78 | 1850,0 | 296000 | 251000 | 314500 | 267000 | 333000 | 275000 | 12 | 1000 |
24,0 | 215,0 | 2110,0 | 337500 | 287000 | 359000 | 304500 | 380000 | 314000 | 12 | 1000 |
25,5 | 244,0 | 2390,0 | 382500 | 324500 | 406500 | 345000 | 430000 | 356000 | 13,14 | 1000 |
27,0 | 274,31 | 2685,0 | 430000 | 365000 | 457000 | 388000 | 483500 | 399500 | 15 | 1000 |
28,0 | 297,63 | 2910,0 | 466500 | 396000 | 495500 | 421000 | 525000 | 434000 | 15 | 1000 |
30,5 | 256,72 | 3490,0 | 559000 | 475000 | 594000 | 504500 | 629000 | 520000 | 16 | 1000 |
32,0 | 393,06 | 3845,0 | 616000 | 523500 | 654500 | 556000 | 693000 | 573000 | 16 | 1000 |
33,5 | 431,18 | 4220,0 | 676000 | 574000 | 718000 | 610500 | 760500 | 629000 | 16 | 1000 |
37,0 | 512,0 | 5015,0 | 804000 | 683000 | 854000 | 725000 | – | – | 16 | 1000 |
39,5 | 586,59 | 5740,0 | 919500 | 781500 | 977000 | 828000 | – | – | 18 | 1000 |
42,0 | 668,12 | 6535,0 | 1045000 | 890000 | 1110000 | 945000 | – | – | 18 | 1000 |
44,5 | 755,11 | 7385,0 | 1180000 | 1000000 | 1255000 | 1035000 | – | – | 20 | 1000 |
47,5 | 861,98 | 8430,0 | 1350000 | 1145000 | 1435000 | 1185000 | – | – | 20 | 1000 |
51,0 | 976,0 | 9545,0 | 1530000 | 1295000 | 1625000 | 1340000 | – | – | 20 | 1000 |
56,0 | 1190,53 | 11650,0 | 186500 | 1580000 | 1980000 | 1635000 | – | – | 20 | 1000 |
