Содержание

модели e40 бездроссельного типа, характеристики, особенности конструкции

Популярность новых моделей источников света объясняется необходимостью сокращения объемов потребления энергетических ресурсов. Энергосберегающие лампы применяются в быту, подходят для освещения улицы, производственного цеха, учебного и лечебного заведения. Эффективность ртутной лампы ДРВ (дуговой ртутно-вольфрамовой) обеспечивается гибридной конструкцией светоизлучающих элементов и особенностью цоколя e40, совместимого с креплениями для обычной лампы накаливания.

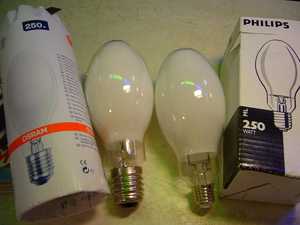

Особенности лампы ДРВ 250

Сберегающая лампочка ртутного типа производится крупнейшими компаниями с мировым именем, специализирующимися на поставке осветительных приборов и комплектующей техники. Изготовление продукции осуществляется из современных материалов с применением инновационных технологий.

Лампочка ДРВ 250 состоит из колбы с аргоновой средой высокого давления, вольфрамовой спирали и разрядной ртутной горелки. Она не нуждается в пусковом регулирующем устройстве. Изделие может устанавливаться в обычные патроны, как и привычные нам лампочки накаливания.

Существует мнение, что в быту и на производстве лучше использовать гибридный источник света, обладающий повышенным потенциалом излучения. На практике выясняется, что рабочие характеристики e40 на 50% ниже, по сравнению с устройствами индуктивно-дроссельной ДРЛ. Снижение эффективности импульса происходит благодаря ограничению напряжения тока, протекающего через головку горелки. Ее мощность и сопротивление управляется пусковым устройством.

При активации лампочки в дроссельном источнике света возникает катодное падение рабочего режима до 20 В. После того как основной элемент газоразрядной лампы е40 разгорится, его напряжение повышается, а показатели напряжения на вольфрамовой спирали понижаются в геометрической прогрессии. Технические характеристики и конструкция рабочих элементов по сравнению с лампой накаливания, отличить которую можно по конструкции рабочих элементов и внешнему виду, обеспечивают более яркое свечение. Спираль на 30% меньше электрической энергии.

Недостатки экономных лампочек

К существенному недостатку ламп ДРЛ и ДРВ относится низкая эффективность светоизлучающего элемента. По сравнению с другими видами светильников, выпускаемых брендом Philips и OSRAM, разница показателей световой отдачи ДРВ и ДРЛ не превышают 30 лм/Вт. Продукция имеет повышенный рабочий ресурс, выдерживает перепады напряжения в электрической сети.

Приборы ДРЛ и ДРВ, отличие которых заключается в мощности, конструкции горелки и условиях эксплуатации, рассчитаны на работу в течение 4 тыс. часов. Особенность построения схемы рабочих узлов делает устройство непригодным для эксплуатации в уличных фонарях, так как замена вышедших из строя приборов связана с финансовыми расходами. Номенклатура бездроссельной светодиодной техники не отличается большим разнообразием. Сегодня в розничной продаже можно купить несколько моделей источником света:

160 Вт Е27;
250 Вт с гребневым цоколем Е40;
500 Вт Е40;
700 Вт Е40;
1000 Вт Е40.

Расшифровка маркировки

В названии лампы ДРВ расшифровка символов следующая: «дуговая ртутно-вольфрамовая». По принципу действия она подобна натриевым и ртутным источникам света, но в отличие от них имеет вольфрамовую спираль, позволяющую включать прибор без внешнего аппарата ПРА, осуществляющего регулировку стартового напряжения.

Все софиты люминесцентного типа работают на переменном токе от сети 220 В. Бездроссельные приборы с цоколем e40 обладают повышенной световой отдачей по сравнению с привычными светильниками накаливания, имеют длительный срок службы. При выходе из строя они требуют специальных условий для утилизации.

Расшифровка буквенной и цифровой маркировки позволяет выбрать прибор оптимальной мощности в соответствии с требованиями пользователя. Лампы рекомендованы к использованию в системах освещения мест общего пользования. В зависимости от характеристик устройства прямой поток света поможет осветить автостоянку, парковую зону, теплицу, улицу, строительную площадку, помещение для животных и птицы, хозяйственный двор.

Характеристики модели е40

По своей сути лампы представляют собой стеклянную колбу с вольфрамовой спиралью, заполненную смесью газообразных азота и аргона. Технические характеристики прибора формируются сферой эксплуатации. Основные элементы лампы ДРВ, технические характеристики которой отличаются толщиной слоя внутреннего люминофорного покрытия, излучают теплый белый свет, обладают полноценным спектральным излучением, экономно расходуют электрическую энергию.

Технические характеристики лампы ДРВ 250 определяются конструкцией системы поджига прибора, в состав которого входит:

Цоколь с резьбой е40;
Резисторное устройство;
Фольга из молибдена;
Элемент поджига;
Опорная рамка;
Стеклянная капсула;
Спаивающий элемент;
Дуговой разряд;
Разжигающий электрод из вольфрама;
Проволока.

Экономичные лампы ДРЛ, характеристики которых незначительно отличаются от характеристик прибора ДРВ е40, имеют более упрощенную конструкцию. Соответственно, их проще утилизировать. Компоненты прибора:

Цоколь e40 или е27;
Кварцевая горелка;
Спираль;
Колба;
Ограничивающие элементы сопротивления;
Электроды.

Технические аспекты

Наиболее важными показателями ртутного источника света с цоколем e40 является конструкция внутренней части прибора, форма колбы, размеры резьбового цоколя. Экономический эффект устройства может отличаться условиями эксплуатации. Газоразрядный софит от бренда «Лисма» для уличного освещения, который не создает эффекта мерцания в случае перепадов напряжения в электрической сети, не нуждается в специальном приспособлении для розжига дуги. При мощности 500 Вт создается световой поток 4 — 5 тыс. лм.

Характеристики:

Наименование — лампа ДРВ;
Тип — ртутная;
Мощность — 500 В;
Форма — эллипс;
Изготовитель — компания «Лисма»;

Назначение — уличная;
Покрытие колбы — матовое;
Цоколь — е40.

При маркировке энергосберегающих приборов используются цифровые и буквенные значения, указывающие на мощность и тип изделия. Расшифровать эти значения несложно. Примеры:

ДРЛ 250 — дуговая ртутно-люминофорная лампа мощностью 250 В;
ДРВ 160 — дуговая ртутно-вольфрамовая лампа мощностью 160 В.

Источник ровного светового потока ДРВ 500, характеристики которого определяются параметрами цоколя, может иметь конструкцию смешанного типа. В стартерной схеме может присутствовать дроссель. Балласт служит для снижения напряжения на электродах благодаря увеличению напряжения в активном люминесцентном устройстве. Прибор изготавливается в виде катушки с намотанным на ферромагнитный сердечник проводом. Для снижения реактивной энергии в схеме лампы е40 достаточно отключить компенсирующий конденсатор.

Технические характеристики прибора адаптированы для открытых пространств. Лампа ДРВ 500 демонстрирует отличные результаты при напряжении 220 В с частотой колебания тока 50 Гц. Устройства рассчитаны на непрерывную эксплуатацию в течение 7,5 тыс. часов.

Утилизация ламп ртутного типа

Отработавшие ресурс и бракованные лампы ртутного типа относятся к отходам первого класса опасности. Они в обязательном порядке подлежат утилизации с помощью специального оборудования. В процессе переработки может применяться один из четырех способов:

амальгамирование;
термическая обработка;
обжиг при высокой температуре;
химический или металлургический способ.

Все методы утилизации направлены на отделение и выведение в осадок паров ртути, ее возгонки с последующим выжиганием органических компонентов. Конечными продуктами переработки ламп ДРВ и ДРЛ без дросселей являются сулема и сорбент.

obrabotkametalla.info

ДРЛ и ДРВ лампы. Устройство и работа. Применение и особенности

ДРЛ и ДРВ лампы – это распространенная разновидность газоразрядных ртутных ламп. Они применяются для уличного и внутреннего освещения. Оба типа внешне почти не отличаются, особенно в выключенном состоянии. Это весьма эффективные в плане экономии энергии источники света, у которых наблюдается показатель свечения в пределах 30 лм/Вт. Это довольно много, но более современные разновидности лампочек могут иметь отдачу в 50 лм/Вт. Такое осветительное оборудование выпускают многие бренды имеющие мировое имя. При этом нужно отметить, что по причине содержания в лампах ртути, они запрещены во многих странах, поэтому постепенно количество ДРЛ и ДРВ уменьшается.

Как устроены ДРЛ и ДРВ лампы

При беглом взгляде на эти осветительные устройства можно найти некоторые сходства с обыкновенными лампами накаливания с цоколем Е27. Однако газоразрядные лампы имеют окрашенное в белый цвет стекло, с прозрачным участком непосредственно перед цоколем. Именно по причине непрозрачности нельзя увидеть, что внутри такие приборы имеют специфическое строение.

Устройство и принцип горения ДРЛ ламп

ДРЛ (Дуговая Ртутная Люминофорная) лампа. Ее конструкция предусматривает:

1 — Резьбовой цоколь
2 — Резистор
3 — Молибденовая фольга
4 — Зажигатель (вспомогательный)
5 — Несущая рамка
6 — Внешняя колба
7 — Сжатый спай
8 — Ртутная кварцевая лампа дугового разряда
9 — Азотный заполнитель
10 — Вольфрамовый электрод (основной)
11 — Свинцовые проволоки

Цоколь имеет стандартную конструкцию, как у подавляющего большинства бытовых лампочек применяемых в люстрах и фонарях. Он занимается приемом электроэнергии, передаваемой на его поверхность. В нем имеется две точки для приема. Один электрод располагается в центре, а боковая часть цоколя служит вторым электродом. Цоколь по резьбе вкручивается в патрон светильника.

Основным рабочим элементом лампы является кварцевая горелка. По ее сторонам располагается пара электродов. Один основной, а второй вспомогательный. Они расположены во внутренней кварцевой колбе, заполненной аргоном и парами ртути.

Стеклянная колба располагается поверх кварцевой. Для заполнения пространства в нее закачивается газ азот. Изнутри колба окрашена белым люминофором, поэтому она и не прозрачная.

Принцип работы таких ламп более сложный, чем у лампочек накаливания. При подаче электроэнергии на располагающиеся рядом электроды происходит создание тлеющего разряда. Это вызывает пробой энергии между ними. В результате тлеющий разряд перерастает в дуговой. Он создает в лампе голубое или фиолетовое излучение. Оно провоцирует яркое свечение люминофора, которым окрашивается изнутри стеклянная колба. Сам люминофор издает красноватый свет. В результате смешивания оттенков красного, голубого, фиолетового и создается яркий практически белый цвет.

Изначально лампа выдает небольшое количество света, и постепенно увеличивает свою эффективность. Спустя 10-15 минут с момента включения достигается максимальная яркость, скорость зависит от внешней температуры.

Колебания тока очень влияют на эффективность свечения ДРЛ. Даже при скачках электрического напряжения в пределах до 15% падения яркости могут составлять 30%. Если напряжение снизится до отметки 80%, то лампа погаснет.

Большим недостатком таких лампочек является их сильный нагрев. В результате возможно перегорание изоляции на проводе. Поэтому с этим при подключении нужно использовать только специализированный термостойкие патроны и кабель. В самой лампочке при работе сильно возрастает давление. В связи с этим после ее отключения нужно подождать, пока колба полностью остынет. Если включать повторно горячую лампочку, то она просто не зажжется.

Использование лампы ДРЛ подразумевает обязательное применение пускорегулирующей аппаратуры. В качестве нее обычно используется дроссель. Он ограничивает ток, который подается для питания лампы. Дроссель соответствует мощности осветительного прибора и направляет на него оптимальный объем энергии, чтобы минимизировать перегрев и предотвратить некомфортное освещение. Если при включении лампы не применять пускорегулирующий аппарат, то лампа почти мгновенно выйдет из строя.

Пускорегулирующий аппарат может встраиваться в лампу или быть подключенным снаружи. Первый вариант является более удобным, поскольку не требует осуществлять модернизацию электрической проводки.

Устройство ДРВ ламп

ДРВ (Дуговая Ртутно-Вольфрамовая) лампа. Она является гибридом между лампами накаливания и ДРЛ. В ней имеется вольфрамовая спираль. Она располагается вместе с горелкой в кварцевой колбе с аргоновой средой. При этом если ДРЛ лампа нуждается в индукционном пускорегулирующем аппарате, то ДРВ устройства в нем не нуждаются. Его функции берет на себя вольфрамовая нить.

Вольфрамовые нити выступают ограничителем, которые способны пропускать только определенное количество тока. Их потенциал рассчитан под особенности лампы. Вольфрамовая нить имеет высокое сопротивление, поэтому сжигает энергию, что снижает эффективность таких лампочек. Этот элемент является слабым звеном, именно поэтому срок свечения ДРВ редко превышает 1200 часов.

Нить находится в аргоне, инертном газе, который и вызывает быстрый износ накала. К примеру, в лампочках накаливания в колбах поддерживается вакуум, поэтому даже более тонкие вольфрамовые спирали служат намного дольше.

Область применения

ДРЛ и ДРВ лампы можно встретить довольно часто.

Что обычно освещают лампами ДРЛ:

Дороги и улицы.
Площади, скверы.
Автостоянки и автозаправочные станции.
Складские помещения и промышленные цеха.

Что освещают чаще лампами ДРВ:

Городские кварталы.
Бульвары, парки и скверы.
Складские помещения и промышленные цеха.
Автомобильные стоянки и гаражи.
Строительные площадки.
Растения в теплицах (только ДРВ 250).

Такие лампы производятся с мощностью от 150 до 1000 Вт. Очень редко можно встретить ДРЛ лампочки на 80 и 125 Вт. Самая мощная лампа может создавать свечение на 50 тыс. люмен. При этом цветовая температура достигает 4000 кельвинов. Маломощные лампочки производятся с патроном Е27. Благодаря этому их вполне можно вкручивать в стандартные люстры в городских квартирах и плафоны в подъездах. Более крупные ДРЛ и ДРВ лампы делаются с цоколем Е40. Сегодня их можно встретить на фонарных столбах.

Маркировка ламп

Лампочки категории ДРЛ и ДРВ имеют цифровое дополнение после буквенной аббревиатуры. Размер цифр отображает количество ватт. К примеру, ДРЛ-400 обозначает, что это дуговая ртутная люминофорная лампочка с мощностью 400 Вт. ДРВ 250 – это дуговая ртутно-вольфрамовая лампа, имеющая мощность 250 Вт.

Преимущества и недостатки

ДРЛ и ДРВ лампы отличаются между собой конструктивно, что естественно влияет и на эффективность их работы. В частности ДРВ имеют свечение внутренней колбы на 30% меньше, чем ДРЛ.

Сильные и слабы стороны ДРЛ

Положительными моментами выбора для использования ДРЛ лампочек является:

Один из лучших показателей светоотдачи в своем ценовом классе.
Компактные размеры как для продемонстрированной эффективности.
Продолжительный срок службы при отсутствии скачков напряжения.

Что касается недостатков, то они есть:

Видимая пульсация светового потока.
Вероятность поломки при сильных скачках напряжения.
Невозможность быстрого повторного включения до момента полного остывания колбы.

Достоинства и недостатки ДРВ

Описывая ДРВ лампочки можно назвать несколько положительных моментов:

Отсутствие необходимости в подключении дросселя.
Приятный спектр света для человеческого глаза.

Не лишены такие конструкции и недостатков. В первую очередь подобные осветительные приборы имеют очень скромный эксплуатационный ресурс. Кроме того у них намного меньший коэффициент полезного действия, чем у стандартных ртутных ламп.

ДРЛ и ДРВ лампы являются довольно неплохим источником света, как для оборудования данного ценового сегмента. Выбирая такое оснащение можно улучшить работу старых светильников, при этом уменьшить энергопотребление. Огромным недостатком таких лампочек является их опасное для человека внутреннее наполнение. В связи с этим такое оборудование лучше не применять в зданиях, особенно в квартирах и домах. Хотя в лампочке используется очень мало ртути, но если колбу разбить, то испарение распространится по всему помещению

Государственная политика многих стран нацелена на уменьшение применения ртутьсодержащего оборудования. По той причине много где такие источники света запрещены. В России уже сейчас коммунальные хозяйства больше почти не используют ДРЛ и ДРВ лампы при обслуживании систем освещения, что стало следствием соответствующего приказа правительства. В скором времени производство и продажа таких лампочек будет полностью прекращена. Фактически останутся только содержащие ртуть медицинские приборы, у которых нет более безопасного аналога.

Проблемы утилизации

Лампочки данного класса содержат ртуть, поэтому они относятся к первому классу опасности. В связи с этим их утилизация должна проводить с применением специального оборудования. Их нельзя сбрасывать в мусорные баки общего предназначения. Во многих магазинах, которые занимаются продажей осветительного оборудования, имеются особые урны, в которые можно бесплатно выбросить перегоревшие лампочки ДРЛ и ДРВ. В дальнейшем они передаются на переработку. Перегоревшие источники света поддаются различным способам обработки. Это может быть сильный нагрев с обжигом или применения химических реагентов. Продуктами окончания переработки являются сулема и сорбент.

Лампы ртутные: ДРЛ 400,700 ДРВ 160,500 ДРТ 250,1000, цена, лампы ДРЛ, ДРВ

Лампы ртутные высокого давления общего назначения (ДРЛ 250, ДРЛ 400)

Лампы ДРЛ предназначены для работы в светильниках наружного и внутреннего освещения в электрических сетях переменного тока частоты 50 Гц напряжением 220 В с использованием соответствующей пускорегулирующей аппаратуры.

Мы производим лампы ДРЛ 125, ДРЛ 250, ДРЛ 400, ДРЛ 700, ДРЛ 1000.

Преимущества: высокая световая отдача; длительный срок службы; устойчивость к колебаниям сетевого напряжения; относительная дешевизна пускорегулирующей аппаратуры (не требуются импульсные зажигающие устройства).

Область применения: освещение дорог, улиц, площадей, скверов, автостоянок, промышленных цехов, складских помещений.

Вы можете обратиться к нам чтобы купить лампы ДРЛ или узнать цену. Наши специалисты подскажут какие лампы используются в светильниках уличных ДРЛ и при необходимости предоставят технические характеристики на продукцию.

Тип ламп	Размеры, мм		Тип цоколя	Номинальная мощность, Вт	Сила электрического тока,* А		Номинальное напряжение на лампе, В	Номинальный световой поток, лм	Средняя продолжительность горения, ч
Тип ламп	L max	D max	Тип цоколя	Номинальная мощность, Вт	Рабочего	Пускового, не более	Номинальное напряжение на лампе, В	Номинальный световой поток, лм	Средняя продолжительность горения, ч
ДРЛ 125	178	76	Е27	125	1,15	2,4	125	5900	12000
ДРЛ 250	227	76	Е40	250	2,13	4,5	130	13000	12000
ДРЛ 400	250	91	Е40	400	3,25	7,2	135	23500	15000
ДРЛ 700	292/355	122/152	Е40	700	5,4	12	140	40600	20000
ДРЛ 1000	312/375	122/152	Е40	1000	7,5	16,5	145	58000	18000

Лампы ртутно-вольфрамовые (ДРВ, ДРВ 250, ДРВ 500)

Лампы ДРВ предназначены для работы в светильниках наружного и внутреннего освещения в электрических сетях переменного тока частоты 50 Гц напряжением 220 В.

Преимущества ламп ДРВ: не требуется использования пускорегулирующей аппаратуры; более высокая световая отдача и значительно больший срок службы по сравнению с лампами накаливания; приятный тепло-белый свет.

Мы производим лампы ДРВ 160, ДРВ 250, ДРВ 500, ДРВ 750

Область применения: освещение городских кварталов, бульваров, скверов, парковых зон, промышленных цехов, гаражей, складских помещений. Особенно эффективно использование ртутно-вольфрамовых ламп для прямой замены ламп накаливания в действующих осветительных установках.

Тип ламп	Размеры, мм		Тип цоколя	Номинальная мощность, Вт	Сила электрического тока*, А	Номинальный световой поток, лм	Средняя продолжительность горения, ч
Тип ламп	L max	D max	Тип цоколя	Номинальная мощность, Вт	Сила электрического тока*, А	Номинальный световой поток, лм	Средняя продолжительность горения, ч
ДРВ 160	178	76	Е 27	160	0,8	2500	4000
ДРВ 250	228	91	Е 40	250	1,25	4600	4000
ДРВ 500	292	122	Е 40	500	2,4	12250	4000
ДРВ 750	357	152	Е 40	750	3,5	22000	4000

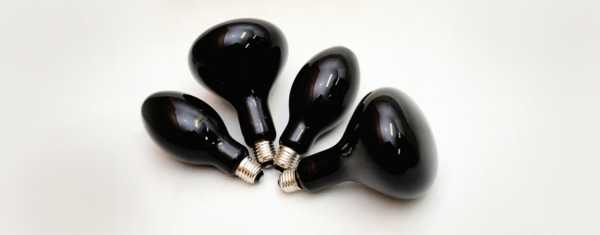

Лампы ртутные ультрафиолетовые (ДРУФ, ДРУФЗ)

Ртутные лампы высокого давления типа ДРУФ, ДРУФЗ в колбе из «черного» увиолевого стекла применяются в качестве источника длинноволнового ультрафиолетового излучения в люминесцентной дефектоскопии.

Мы производим лампы ДРУФ 125, ДРУФЗ 125

Тип лампы	Мощность Вт	Световой поток, лм	Лучистый поток, Вт	Яркость кд/м2	Средняя продолжит. горения, ч	Габариты, мм		Тип цоколя	Рис.	Кол-во в упаковке, шт
Тип лампы	Мощность Вт	Световой поток, лм	Лучистый поток, Вт	Яркость кд/м2	Средняя продолжит. горения, ч	L	D	Тип цоколя	Рис.	Кол-во в упаковке, шт
ДРУФ 125	125	6*	13**	22.5***	1500	174	76	E27	1	40
ДРУФЗ 125	125	5*	70**	130***	1500	190	125	E27	2	20

* – после 100 ч гоpения;

** – ультpафиолетовая облученность на pасстоянии 0,5 м (отн.ед.)

*** – эpитемная облученность на pасстоянии 0,5 мэp/м2, не более

Лампы разрядные ртутные трубчатые (ДРТ, ДРТ 125)

Лампы типа ДРТ применяются как эффективные источники ультрафиолетового излучения в медицине, сельском хозяйстве, в измерительной технике для люминесцентного анализа. Специальные типы ламп применяются в технологических процессах обеззараживания воды, полимеризации и сушки в промышленности. Лампы включаются в сеть переменного тока частотой 50 Гц напряжением 220 или 380 В со специальной пускорегулирующей аппаратурой (ПРА).

Мы производим лампы ДРТ 125-1, ДРТ 240, ДРТ 240-1, ДРТ 400, ДРТ 1000, ДРТ 2500, ДРТ 6000-1, ДРТ 12000-1, ДРТБ 2000

Пример обозначения: ДРТ – дуговая ртутная трубчатая; 240 – мощность, Вт, цифра – отличительная особенность лампы от базовой модели.

Тип лампы	Мощность Вт	Световой поток, лм	Фито поток, мфт	Средняя продолжит. горения, ч	Габариты, мм		Тип цоколя	Рис.	Кол-во в упаковке, шт
Тип лампы	Мощность Вт	Световой поток, лм	Фито поток, мфт	Средняя продолжит. горения, ч	L	D	Тип цоколя	Рис.	Кол-во в упаковке, шт
ДРТ 125-1	125	1850		1000	135	22	б/ц	1	24
ДРТ 240	240		24.6*	2200	180	19	спец.	2	30
ДРТ 240-1	240		24.6*	2200	180	19	б/ц	2	30
ДРТ 400	400		39*	2700	250	22	спец.	3	20
ДРТ 1000	1000		128*	2200	330	32	спец.	4	20
ДРТ 2500	2500	95000		5000	1200	31	спец.	5	6
ДРТ 6000-1	6000		360*	1200	1550	25	спец.	6	6
ДРТ 12000-1	12000		720*	1200	2010	25	спец.	6	6
ДРТБ 2000	2000		90*	3000	550	25	S15/21	7	3

* – в спектральном интервале 240-320 нм;

** – поток излучения спектральной линии 365,6 нм;

*** – бактерицидный поток, бакт

tselz.ru

преимущества и недостатки, сферы использования

Дуговые ртутно-вольфрамовые лампы или сокращенно – ДРВ, достаточно популярны среди пользователей. Их производством занимаются крупнейшие мировые компании по производству световой техники. Сегодня мы расскажем, что представляют собой лампы этого вида, каковы их технические характеристики и особенности применения. Также подробно рассмотрим технические особенности изделия ДРВ 250.

Конструктивные особенности лампы ДРВ

Лампа ДРВ в плане конструкции представляет собой разрядную ртутную горелку, такую же, как и в модели типа ДРЛ. Ее строение такое:

в колбе конструкции дополнительно последовательно с горелкой встроена специальная вольфрамовая спираль;
эта спираль находится в аргоновой среде во внешней колбе;
спираль выполняет функции токоограничивающего элемента для горелки.

Благодаря такому строению модель данного типа не нуждается во внешней пускорегулирующей аппаратуре и ее можно устанавливать в светильники вместо обычных ламп накаливания.

Экономические преимущества ртутных ламп

Экономичность применения является одной из причин большого коммерческого успеха вольфрамовых приспособлений, причем не только на территории России и стран СНГ, но и в развитых странах запада. Дело в том, что сильные и мощные лампы накаливания оставили после себя огромные зонтичные светильники, сменить которые, особенно на крупных производствах, крайне затратно во всех отношениях. Затраты будут такие:

приобретение новых осветительных приборов;
установка систем крепления;
осуществление разводки осветительных линий.

Все эти статьи расхода можно сократить, установив в старых светильниках вольфрамовые источники света. Эти источники света гибридного типа более эффективны. Стоит отметить, что в большинстве случаев закупки ртутных ламп высокого давления приходятся именно на приборы ДРВ.

Но есть и ряд нюансов. Например, их световые параметры значительно уступают даже самым малоэффективным лампам ДРЛ. Почему так происходит? Давайте узнаем, какой принцип работы у ламп ДРВ.

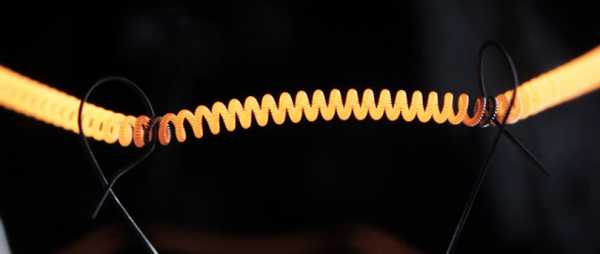

Принцип работы ламп ДРВ

Может показаться, что эффективность гибридного светового источника будет выше, чем у каждого по отдельности:

ртутная горелка дает возбуждение для люминофора;
вольфрамовая спираль делает свой вклад в общий поток света.

Но даже несмотря на эти особенности работы ламп ДРВ их эффективность в среднем ниже примерно на 50 процентов по сравнению с приборами ДРЛ, оснащенными индуктивными дросселями.

Итак, почему же так происходит? Так, вольфрамовая спираль является ограничителем тока через горелку, а ее мощность и сопротивление зависят от условий пусковых режимов этой горелки. На начальном поджиге напряжение на ней имеет два катодных падения потенциала, а это порядка 20 В.

По мере того, как разгорается горелка, ее напряжение возрастает до показателя 70 В, а вот на спирали напряжение постепенно сокращается. В рабочем режиме вольфрамовая спираль будет светить немного лучше лампы накаливания, включенной на половину рабочего напряжения.

Другая причина малой эффективности ламповых приборов ДРВ такая:

в приборах ДРЛ горелки чаще всего работают с индуктивным балластом, а когда напряжение сети переходит через значение амплитуды, индуктивность отдает накопленную энергию в нагрузку, а напряжение на горелке затягивается;
если ток ограничен активным балластом, в роли которого в изделиях ДРВ выступает вольфрамовая спираль, то такой подкачки энергии не будет, соответственно, время свечения горелки будет меньше в среднем на 30 процентов. Естественно, вследствие этого световой поток падает, и эффективность источник света будет низкой.

Недостатки ламп ДРВ

В силу перечисленных причин эффективность конструкций ДРВ не превышает показатель в 30 лм/Вт, даже если их производители – компании Philips или OSRAM. Другие лампы, произведенные ими, имеют отдачу до 50 лм/Вт.

Так, в числе прочих недостатков ламп такого вида можно назвать следующее:

низкая световая отдача;
срок службы составляет максимум 4000 часов, что делает такие лампы совершенно непригодными для наружного освещения. Их замена будет связана с большими расходами, а это нивелирует все экономические выгоды, которые характерны при их внутрицеховом использовании.

Номенклатура изделий достаточно скудна:

модели мощностью 160 Вт с цоколем Е27;
модель 250 Вт с цоколем Е40;
500 Вт с аналогичным цоколем;
700 Вт;
1000 Вт.

Последние два варианта встречаются крайне редко и применяются в исключительных случаях.

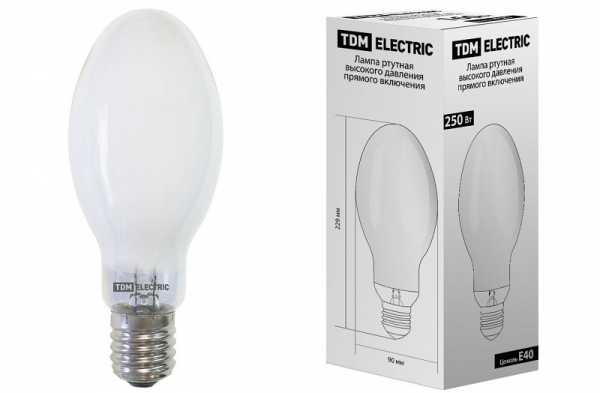

Технические характеристики изделия ДРВ 250

Давайте рассмотрим технические характеристики изделий ДРВ на примере модели мощностью в 25 Вт:

номинальный уровень мощности составляет 250 Вт;
напряжение на лампе находится на уровне 220 Вт;
световой поток имеет показатель в 4700 лм;
уровень световой отдачи составляет 18,8 лм/Вт;
цоколь типа Е40;
диаметр изделия составляет 91 мм;
длина конструкции 225 мм;
средний срок эксплуатации – 3000 часов.

Сферы использования приборов ДРВ

Лампы ДРВ на вольфраме применяются для освещения больших открытых пространств, хотя в основном их используют для внутреннего освещения. Однако с их помощью часто освещают такие открытые зоны, как:

парковые зоны;
строительные площадки;
уличные фонари;
автомобильные стоянки;
искусственное облучение растений в теплицах (исключительно модели ДРВ 250).

Приборы ДРВ разной мощности устанавливаются в осветительных приборах при освещении таких объектов:

улицы;
открытые крупные пространства;
промышленные крытые и открытые объекты.

Ключевыми особенностями изделий ДРВ, как уже упоминалось ранее, являются:

возможность применения при отсутствии пускорегулирующей аппаратуры;
возможность устанавливать вместо ламп накаливания при наружном освещении.

Это и многое другое делает приборы ДРВ популярными среди покупателей даже при большом количестве их недостатков.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Бездроссельные лампы ДРВ

Сегодня мы с вами продолжим разговор про ртутные газоразрядные лампы высокого давления. В одной из прошлых статей, мы с вами обсуждали такие лампы, как ДРЛ, сегодня поговорим про ДРВ. Казалось бы в названии поменялась всего одна буква, но разница в самих лампах огромна. ДРВ, в отличии от ламп из прошлой статьи имеют возможность запуска без дросселя. Согласитесь, при всех плюсах ртутной газоразрядной лампы высокого давления, запустить ее без дросселя, было бы очень круто. Но не стоит торопиться с выводами. Как и в любом другом случае, есть подводные камни, которые нужно иметь в виду, что бы не поскользнуться. Именно о них, и разнице между ДРЛ и ДРВ, мы сегодня и поговорим.

Принцип и особенности работы

Что же такое лампа ДРВ? Это комбинированная, ртутно-вольфрамовая лампа. Это означает, что она комбинирует горелку лампы ДРЛ и вольфрамовую нить накаливания. Горелка лампы устроена совершенно так же, как и в лампе ДРЛ, поэтому, подробно о ней говорить не будем. Поговорим про разницу. Лампа ДРЛ для включения требует индукционный пускорегулирующий аппарат, который разжигает лампу. Для ламп ДРВ такая аппаратура не нужна, но сказать что ее в конструкции лампы нет, нельзя. В комбинированных лампах есть вольфрамовая нить, которая и выполняет работу индукционного пускателя. От этого зависит один очень важный показатель — световой поток. Казалось бы, световой поток должен быть больше, чем у обычной лампы ДРЛ, ведь помимо горелки есть еще и вольфрамовая нить. Но это только кажется на первый взгляд и не имеет ничего общего с действительностью. Принцип работы индуктивного пускорегулирующего аппарата заключается в том, что когда напряжение проходит амплитудное значение, дроссель начинает отдавать накопленную энергию. Амплитудное значение — это самое максимальное значение напряжение на всей кривой изменения электрического тока. Как вы помните, электрический ток имеет частоту, а значит график изменения. И если ток имеет частоту 50 герц, то он проходит этот график пятьдесят раз в секунду. Соответственно амплитудное значение проходит такое же количество раз. Дроссель является ограничителем напряжения и ограниченную мощность накапливает, отдавая ее в период показателей амплитудного значения. Но в лампах ДРВ, вместо индукционного балласта, применяется вольфрамовая нить, а это прямой стартер. Его суть в том, что он ограничивает ток только сопротивлением и не питает его в период снижения значений ниже амплитудных. Все это сказывается на световом потоке и как следствие он ниже на 40‒50 процентов, нежели у ламп ДРЛ.

Давайте подробнее разберёмся в принципе действия вольфрамовой нити. Пусковой потенциал вольфрамовой нити рассчитывается специально под ту или иную лампу. Получается, что напряжение на старте в горелке равно двум падениям электрического потенциала, то есть примерно 20 вольтам. По мере разгорания лампы оно становиться равно 70‒90 вольтам. И лампа начинает светить. Но теперь только ловкость рук и никакого мошенничества. Во-первых, лампа не получает подпитки в период не амплитудного значения. Во-вторых, вольфрамовая нить из-за высоко сопротивления ест много мощности. Эти параметры и не дают световому потоку быть выше. Также, срок службы комбинированной ртутно-вольфрамовой лампы намного меньше, чем ДРЛ и не превышает 4000 часов. Так происходит потому, что есть вольфрамовая нить накаливания. Она не такая, как лампе накаливания — она находится в аргоне и сама по себе гораздо толще. Аргон — инертный газ, который снижает износ тела накала. Но вольфрам металл с огромным электрическим сопротивлением и из-за него нить накала, все равно очень быстро разрушается. И как только она перегорит, лампа больше никогда не включится.

Преимущества и применение

Прочитав все выше написанное, у вас возник вопрос: но если световой поток горелки меньше, то почему его не компенсирует вольфрамовое тело накала? Так происходит потому, что что коэффициент полезного действия вольфрамовой нити, как источника света, даже в заполненной аргоном колбе, не превышает 5‒6 процентов. Плюс серьезное снижение светоотдачи горелки делают своё дело. Световой поток обычной лампы ДРЛ составляет 50 и более люмен. Световой поток ДРВ, даже ведущих производителей светотехники, не превышает 30 люмен. Но это не делает их менее популярными. Они очень часто используются для прямой замены ламп накаливания. Ведь это очень выгодно. Вам не нужно менять светильник. Для ртутных газоразрядных ламп высокого давления нужен пускорегулирующий аппарат, а значит специальный светильник. Представьте, вам нужно организовать энергосбережение в освещении предприятия, но бюджета не хватает на новые светильники, не говоря уже о светодиодах. Вы можете просто выкрутить лампы накаливания, и на их место вкрутить комбинированные ртутно-вольфрамовые лампы. Для этого не нужно менять светильники и тратить деньги. Но такой источник света во много раз эффективнее обычной лампы накаливания. Но такие источники света совсем не популярны в освещении улиц и магистралей. Виной тому очень короткий срок службы. Мы с вами знаем, что поменять лампу в шестиметровой мачте уличного освещения без специальной техники очень сложно. Нужно, как бы это банально не звучало, залезть на такую высоту. Поэтому, такие лампы снискали огромную популярность при оснащении производственных предприятий. Так же они очень популярны в садово-парковом освещении, да и везде, где можно легко заменить лампу.

Есть два основных преимущества ламп ДРВ — прямое включение и прямая замены лампы накаливания. Первое, заключается в отсутствии потребности в индукционном дросселе. А это значит, что ее можно просто вкрутить вместо лампы накаливания и забыть об этом. Из минусов, можно выделить так же два основных — низкий световой поток, по сравнению с лампами ДРЛ и короткий срок службы. Так что придется идти на компромисс. Есть ещё два неочевидных преимущества — рабочее напряжение и время розжига. Рабочее напряжение ламп ДРВ составляет 220 вольт. Время розжига и выхода на рабочую мощность составляет от 3 до 7 минут, что по своей сути равно тому же показателю у ртутных газоразрядных ламп высокого давления.

Правильный выбор

Теперь поговорим о правилах выбора подобных ламп. Они совершенно такие же, как и у ламп ДРЛ. Основной критерий это мощность. Она бывает от 150 до 1000 ватт. Световой поток таких ламп составляет от 8000 до 50000 люмен. Такие характеристики светового потока характерны только для ламп ведущих производителей, которым свойственно высокое качество. В противном случае, показатели ламп будут гораздо ниже. Для ламп самой маленькой мощности есть возможность выбора цоколя Е27. Все остальные лампы комплектуются только цоколем Е40. Цветовая температура таких ламп, благодаря комбинированному ртутно-вольфрамовому источнику света равна 4000 кельвинов. Лампы мощностью 750 и 1000 ватт делают не все производители и их достаточно сложно найти.

Вывод

Комбинированными ртутно-вольфрамовыми источниками света можно успешно заменить лампы накаливания. Это очень выгодно, если вы оперируете маленьким бюджетом, но нужно заняться энергосбережением. Но нужно не упускать из внимания тот факт, что в 2020 году такие источники света будут запрещены. Вообще все товары содержащие ртуть, кроме медицинских будет запрещено производить, импортировать и экспортировать. Так что энергосберегающее освещение с помощью ламп ДРВ, это скорее временное решение. Которое со временем придётся заменить чем-то более современным. Но пока, это хороший и действительно эффективный источник света. До новых встреч!

shop.p-el.ru

Лампы электрические. Термины и определения

ОСНОВНЫЕ ПОНЯТИЯ
1. Электрическая лампа Лампа	Источник оптического излучения, создаваемого в результате преобразования электрической энергии
ЛАМПЫ НАКАЛИВАНИЯ
2. Лампа накаливания	Электрическая лампа, в которой свет излучается телом, раскаленным в результате прохождения через него электрического тока
3. Вакуумная лампа	Лампа накаливания со светящим телом, находящимся в колбе, из которой выкачан воздух
4. Газополная лампа	Лампа накаливания, светящее тело конторой находится в колбе, наполненной инертным газом
5. Галогенная лампа	Газополная лампа, внутри (или в) замкнутого (замкнутом) пространства (пространстве) которой содержится инертный газ, галогены или его соединения
6. (Исключен, Изм. № 1).
РАЗРЯДНЫЕ И ДУГОВЫЕ ЛАМПЫ
7. Разрядная лампа	Электрическая лампа, в которой свет возникает в результате электрического разряда в газе, парах металлов или смеси газа с парами
8. Трубчатая разрядная лампа	Разрядная лампа, имеющая форму прямой или изогнутой трубки
9. Металлогалогенная лампа	Разрядная лампа, в которой свет создается излучением смеси паров металла и продуктов разложения галоидных соединений металлов
10. Люминесцентная лампа	Разрядная лампа, в которой свет излучается в основном слоем люминесцирующего вещества, возбуждаемого ультрафиолетовым излучением электрического разряда
11. Газоразрядная лампа	Разрядная лампа, в которой электрический разряд происходит в газе. Примечание. В зависимости от вида газа различают, например, неоновую лампу, ксеноновую лампу, гелиевую лампу
12. Лампа отрицательного свечения	Разрядная лампа, в которой свет создается непосредственно или косвенно излучением катодных частей тлеющего разряда
13. Паросветная лампа	Разрядная лампа, в которой свет создается в основном излучением паров металла. Примечание. В зависимости от вида паров металла различают, например, ртутную лампу, натриевую лампу
14. Ртутная лампа сверхвысокого давления	Ртутная лампа, парциальное давление паров в которой при установившемся режиме достигает 10⁶ Ра и более
15. Ртутная лампа высокого давления	Ртутная лампа, парциальное давление паров в которой при установившемся режиме находится в пределах от 10⁵ до 10⁶ Ра
16. Ртутная лампа низкого давления	Ртутная лампа, парциальное давление паров в которой при установившемся режиме меньше 10² Па
17. Натриевая лампа высокого давления	Натриевая лампа, парциальное давление паров в которой при установившемся режиме имеет значение порядка 10⁴ Ра
18. Натриевая лампа низкого давления	Натриевая лампа, парциальное давление паров в которой при установившемся режиме не превышает 10² Ра
19. Лампа с холодным катодом	Разрядная лампа, в которой свет создается тлеющим разрядом с положительным свечением
20. Лампа с горячим катодом	Разрядная лампа, в которой свет создается положительным столбом дугового разряда
21. Лампа мгновенного зажигания	Разрядная лампа, которая зажигается без предварительного подогрева электродов
22. Лампа с предварительным нагревом электродов	Лампа с горячим катодом, которая зажигается после предварительного нагрева электродов
23. Люминесцентная лампа со стартерным зажиганием	Люминесцентная лампа, в цепь которой включается стартер для предварительного нагрева электродов
24. Люминесцентная лампа бесстартерного зажигания	Люминесцентная лампа, работающая с приспособлением для ее быстрого зажигания
25. Люминесцентная лампа для низких температур	Люминесцентная лампа, конструкция которой обеспечивает ее удовлетворительное зажигание и горение при температуре ниже 278 К (5 °С)
26. Дуговая лампа	Электрическая лампа, в которой свет излучается дуговым разрядом
27. Угольная дуговая лампа	Дуговая лампа с угольными электродами, не содержащими примесей, работающая при небольшой плотности тока
28. Угольная дуговая лампа высокой интенсивности	Дуговая лампа с угольными электродами, работающая при большой плотности тока и имеющая высокую яркость в прианодной области преимущественно за счет излучения дуги
29. Пламенная дуговая лампа	Дуговая лампа, работающая при большой плотности тока, с угольными электродами, содержащими примеси, которые, возгоняясь в пламени, влияют на излучение, изменяя его спектральное распределение и световую эффективность
30. Закрытая дуговая лампа	Дуговая лампа, действующая в закрытом пространстве с ограниченным доступом воздуха
31. Электродосветовая лампа	Дуговая лампа, в которой свет создается в основном накаленными в дуговом разряде вольфрамовыми электродами
32. Лампа с короткой дугой	Дуговая лампа с расстоянием между электродами 10 мм и менее
33. Лампа с длинной дугой	Дуговая лампа с расстоянием между электродами больше 10 мм
СПЕЦИАЛЬНЫЕ ЛАМПЫ
34. Бесцокольная лампа	Электрическая лампа, у которой электрический и механический контакт с патроном или непосредственно с питающими проводами осуществляется через токовые вводы
35. Софитная лампа	Лампа накаливания с колбой трубчатой формы, токовые вводы которой расположены на одной оси и направлены в разные стороны
36. Механически прочная лампа	Электрическая лампа, конструктивное исполнение которой позволяет выдерживать механические сотрясения и вибрации
37. Лампа с фокусирующим цоколем	Лампа накаливания, расположение светящего тела которой точно фиксировано относительно фокусирующего устройства, составляющего часть цоколя
38. Лампа последовательного включения	Лампа накаливания, предназначенная для эксплуатации в группе ламп, соединенных последовательно
39. Декоративная лампа	Лампа накаливания, которая изготавливается различных формы и цвета и предназначается для декоративных целей
40. Светонаправляющая лампа	Электрическая лампа, колба которой обычно имеет особую форму или частично покрыта отражающим слоем для перераспределения или концентрации света
41. Сверхминиатюрная лампа	Лампа накаливания длиной менее 10 мм и диаметром менее 4 мм. Примечание. К п.п. 41 – 46. Если лампа по длине и диаметру одновременно соответствует двум разным видам, ее следует классифицировать по длине
42. Миниатюрная лампа	Лампа накаливания длиной от 10 до 30 мм и диаметром от 4 до 18 мм
43. Малогабаритная лампа	Лампа накаливания длиной от 30 до 75 мм и диаметром от 18 до 40 мм
44. Среднегабаритная лампа	Лампа накаливания длиной от 75 до 175 мм и диаметром от 40 до 81 мм
45. Крупногабаритная лампа	Лампа накаливания длиной более 175 мм и диаметром более 81 мм
40. Двухцокольная миниатюрная лампа	Трубчатая разрядная лампа или лампа накаливания трубчатой формы с цилиндрическим цоколем на обоих концах
46а. Лампа проекторная с зеркальным отражателем	Лампа накаливания, представляющая комбинацию кварцевой галогенной лампы с зеркальным отражателем, концентрирующим световой поток лампы на поверхности малого размера или малого объема
(Введен дополнительно, Изм. № 1).
47. Импульсная лампа	Разрядная лампа, работающая с электронным устройством и дающая импульсы света
48. Лампа смешанного света	Электрическая лампа, сочетающая в одной колбе излучающий элемент разрядной лампы и нить накала, соединенные последовательно
49. Лампа дневного света	Лампа накаливания или газоразрядная, свет которой по спектральному составу приближается к дневному свету
50. Лампа Мура	Газоразрядная лампа, в которой свет создается положительным столбом электрического разряда в среде азота или углекислого газа
50а. Бактерицидная лампа	Ртутная лампа низкого давления, колба которой прозрачна для бактерицидного ультрафиолетового излучения области УФ-С
(Введен дополнительно, Изм. № 1)
51. Точечная лампа	Лампа повышенной яркости, служащая точечным источником света
51а. Ультрафиолетовая лампа	Ртутная лампа низкого давления ультрафиолетового излучения, световые качества которой представляют второстепенное значение
(Введен дополнительно, Изм. № 1)
52. Ленточная лампа	Лампа накаливания с ленточным телом накала
53. Электролюминесцентная лампа	Электрическая лампа, в которой свет создается в результате электролюминесценции
54. Инфракрасная лампа	Электрическая лампа инфракрасного излучения Примечание. Световые качества инфракрасной лампы имеют второстепенное значение
55. Спектральная лампа	Разрядная лампа с излучением определенного линейчатого спектра, дающая при помощи светофильтров излучение близкое к монохроматическому
ДЕТАЛИ И ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА ЭЛЕКТРИЧЕСКИХ ЛАМП
56. Светящееся тело	Часть электрической лампы, излучающая свет
57. Тело накала	Светящееся тело, излучающее свет в результате его нагревания электрическим током
58. Нить накала	Тело накала в виде нити. Примечание. Нить накала обычно изготавливается вольфрамовой или угольной
59. Прямая нить накала	Нить накала, имеющая форму прямой линии или состоящая из нескольких прямолинейных участков
60. Моноспираль	Нить накала, свитая в спираль
61. Биспираль	Нить накала, дважды свитая в спираль
62. Триспираль	Нить накала, трижды свитая в спираль
63. Секционное тело накала	Тело накала, состоящее из нескольких соединенных секций, каждая из которых имеет форму прямой нити накала, моноспирали, биспирали или триспирали
64. Плоское тело накала	Тело накала, различные секции или оси витков которого расположены в одной плоскости
65. Прямолинейное тело накала	Прямая нить накала или нить, свитая в спираль, ось витков которой – прямая линия
66. Ленточное тело накала	Тело накала из вольфрамовой ленты
67. Колба	Герметичная оболочка лампы накаливания или разрядной лампы, в которую заключено светящееся тело
68. Прозрачная колба	Колба прозрачная для видимых излучений
69. Матированная колба	Колба, диффузно рассеивающая свет вследствие матирования ее поверхности
70. Колба из молочного стекла	Колба, материал которой во всем объеме рассеивает свет
71. Колба с внутренним рассеивающим покрытием	–
72. Зеркальная колба	Колба, часть поверхности которой покрыта отражающим слоем, направляющим свет в заданном направлении
73. Эмалированная колба	Прозрачная колба, покрытая просвечивающим слоем эмали
74. Колба с люминофором	Прозрачная колба, внутренняя поверхность которой покрыта слоем люминофора
75. Цветная колба	Колба из цветного стекла, окрашенного в массе, или из прозрачного стекла, покрытого цветным слоем
76. Колба из тугоплавкого стекла	Колба из стекла специального состава, обладающего высокой температурой размягчения и термостойкостью
77. Цоколь лампы	Деталь электрической лампы, служащая для ее крепления в патроне и обеспечивающая присоединение к питающей сети
78. Резьбовой цоколь	Цоколь с винтовой резьбой для ввинчивания в патрон
79. Штифтовой цоколь	Цоколь с одним или несколькими штифтами
80. Штырьковый цоколь	Цоколь с одним или с несколькими штырьками
81. Фокусирующий цоколь	Цоколь, позволяющий установить тело накала в определенном положении по отношению к его посадочным местам
82. Фланцевый цоколь	Фокусирующий цоколь с фланцем на стакане цоколя
83. Штифт цоколя	Металлический стержень на боковой поверхности стакана цоколя, который входит в прорезь патрона для крепления цоколя
84. Контактная пластинка цоколя	Металлическая деталь цоколя, изолированная от его стакана и соединенная с одним из вводов, с помощью которой осуществляется электрический контакт с патроном
85. Штырек лампы	Металлическая деталь в виде цилиндра или иной формы, укрепленная на конце цоколя лампы так, чтобы она могла войти в соответствующее отверстие патрона и обеспечить или крепление цоколя, или электрический контакт с патроном, или и то и другое
86. Ножка лампы	Часть лампы накаливания или разрядной лампы для крепления тела накала или электродного узла
87. Смонтированная ножка	Совокупность ножки лампы с телом накала или электродным узлом
88. Бусинка	Стеклянная деталь ножки лампы в виде заплавленного шарика с токовым вводом (вводами)
89. Тарелка	Стеклянная цилиндрическая деталь ножки лампы, развернутая с одного конца для приварки к колбе
90. Штенгель	Деталь ножки лампы в виде трубки, сообщающейся с внутренней полостью колбы или горелки, служащая для откачки воздуха из колбы или наполнения ее газом и для дозировки металлов
91. Лопатка	Плоская часть ножки лампы, в которую впаяны токовые вводы
92. Штабик	Часть ножки лампы, состоящая из стеклянной палочки, обычно заканчивающейся бусинкой или лопаткой
93. Держатель	Деталь ножки лампы из проволоки или фольги, поддерживающая тело накала
94. Крючок держателя	Конец держателя в форме крючка
95. Петля держателя	Конец держателя в форме петли
96. Токовый ввод	Часть лампы накаливания или разрядной лампы, по которой подводится ток от цоколя к телу накала или к электродам
97. Впай	Металлическая проволока или лента, составляющая часть токового ввода лампы, заваренная в лопатку и имеющая коэффициент расширения, близкий к стеклу лопатки или колбы, и обеспечивающая вакуумную герметичность лампы
98. Экран лампы накаливания	Деталь газополной лампы в виде диска, расположенная внутри колбы перпендикулярно ее оси и служащая для предохранения лопатки и цоколя от перегрева
99. Экран люминесцентной лампы	Деталь люминесцентной лампы, служащая для уменьшения распыления электрода и почернения приэлектродных поверхностей лампы
100. Заэлектродный экран	Деталь газоразрядной лампы высокого давления, служащая для предотвращения перехода дуги с катода на колпачки или штенгель
101. Рабочий электрод	Электрод разрядной лампы, через который проходит разрядный ток
102. Электрод зажигания	Вспомогательный электрод разрядной лампы, служащий для ее зажигания
103. Холодный (горячий) катод	Катод разрядной лампы, работающий в режиме тлеющего (дугового) разряда
104. Полоска зажигания	Деталь трубчатой разрядной лампы в виде токопроводящей полоски, расположенная вдоль стенки колбы и способствующая ее зажиганию
105. Зажигающее устройство	Вспомогательное электрическое устройство разрядной лампы, обеспечивающее возбуждение электрического разряда
106. Стартер	Зажигающее устройство, обеспечивающее предварительный подогрев электродов разрядной лампы
107. Балластное сопротивление	Вспомогательное устройство разрядной лампы, обеспечивающее ее горение
108. Однородный уголь	Угольный электрод дуговой лампы однородного состава
109. Уголь с фитилем	Угольный электрод дуговой лампы с осевым каналом, заполненным смесью угля с веществом для стабилизации дуги и (или) увеличения ее силы света
110. Пропитанный уголь	Угольный электрод дуговой лампы, пропитанный солями металлов и снабженный содержащим эти соли фитилем для увеличения световой отдачи
111. Регулирующее устройство дуговой лампы	Вспомогательное устройство для регулирования электрической дуги в дуговой лампе с помощью электромагнитных приборов
112. Стакан цоколя	Деталь цоколя, соединения с одним из вводов, при помощи которой осуществляется электрический контакт с патроном, и служащая непосредственно для крепления цоколя в патроне
113. Вкладыш цоколя	Деталь цоколя лампы, изолирующая корпус цоколя от контактной пластины цоколя
114. Гильза цоколя	Деталь цоколя лампы, предназначенная для крепления колбы к корпусу цоколя без мастики
115. Горелка	Часть разрядной лампы с внешней колбой, представляющая собой трубку из светопропускающего материала с герметично впаянными электродными узлами, внутри которой происходит электрический разряд в газе или парах металла
116. Керн	Деталь электрода разрядной лампы, на которую навивается спираль
117. Фольговый ввод	Токовый ввод из фольги линзообразного сечения
118. U-образный ввод	Внешняя часть электродного узла с фольговым вводом
119. Внутреннее звено	Часть токового ввода между впаем и светящимся телом
120. Фиксатор	Деталь лампы с внешней колбой для крепления горелки в заданном положении
121. Флажок	Деталь разрядной лампы, служащая для защиты люминофорного слоя от повреждения струей газа при наполнении колбы
122. Теплоотражающее покрытие	Покрытие из тугоплавкого материала на колбе, позволяющее повысить температуру приэлектродных областей горелки
123. Электродный узел	Совокупность деталей разрядной лампы для создания и поддержания электрического разряда. Примечание. В некоторых случаях электродный узел служит также для откачки и наполнения горелки
124. Колпачок	Деталь разрядной лампы, служащая для сборки и герметизации горелки
125. Отражатель лампы	Деталь лампы, предназначенная для изменения пространственного распределения светового потока источника, основанного преимущественно на использовании явления отражения

standartgost.ru

модели e40 бездроссельного типа, характеристики, особенности конструкции

Особенности лампы ДРВ 250

Лампочка ДРВ 250 состоит из колбы с аргоновой средой высокого давления, вольфрамовой спирали и разрядной ртутной горелки. Она не нуждается в пусковом регулирующем устройстве. Изделие может устанавливаться в обычные патроны, как и привычные нам лампочки накаливания.

Недостатки экономных лампочек

Приборы ДРЛ и ДРВ, отличие которых заключается в мощности, конструкции горелки и условиях эксплуатации, рассчитаны на работу в течение 4 тыс. часов. Особенность построения схемы рабочих узлов делает устройство непригодным для эксплуатации в уличных фонарях, так как замена вышедших из строя приборов связана с финансовыми расходами. Номенклатура бездроссельной светодиодной техники не отличается большим разнообразием. Сегодня в розничной продаже можно купить несколько моделей источником света:

160 Вт Е27;
250 Вт с гребневым цоколем Е40;
500 Вт Е40;
700 Вт Е40;
1000 Вт Е40.

Расшифровка маркировки

Характеристики модели е40

Цоколь с резьбой е40;
Резисторное устройство;
Фольга из молибдена;
Элемент поджига;
Опорная рамка;
Стеклянная капсула;
Спаивающий элемент;
Дуговой разряд;
Разжигающий электрод из вольфрама;
Проволока.

Цоколь e40 или е27;
Кварцевая горелка;
Спираль;
Колба;
Ограничивающие элементы сопротивления;
Электроды.

Технические аспекты

Характеристики:

Наименование — лампа ДРВ;
Тип — ртутная;
Мощность — 500 В;
Форма — эллипс;
Изготовитель — компания «Лисма»;
Назначение — уличная;
Покрытие колбы — матовое;
Цоколь — е40.

При маркировке энергосберегающих приборов используются цифровые и буквенные значения, указывающие на мощность и тип изделия. Расшифровать эти значения несложно. Примеры:

ДРЛ 250 — дуговая ртутно-люминофорная лампа мощностью 250 В;
ДРВ 160 — дуговая ртутно-вольфрамовая лампа мощностью 160 В.

Утилизация ламп ртутного типа

Отработавшие ресурс и бракованные лампы ртутного типа относятся к отходам первого класса опасности. Они в обязательном порядке подлежат утилизации с помощью специального оборудования. В процессе переработки может применяться один из четырех способов:

амальгамирование;
термическая обработка;
обжиг при высокой температуре;
химический или металлургический способ.

chebo.pro
