Различия балки нормальной Б и безбуквенной

Различия балки двутавровой нормальной и безбуквенной

Особенностью балки двутавровой является высокая несущая способность благодаря н-образному сечению.

В металлоконструкции двутавровая балка помогает обеспечить высокую сопротивляемость нагрузкам и значительным механическим воздействиям.

Но в зависимости от типа проекта и нагрузки на перекрытия, подбирается двутавр с необходимыми параметрами. Так выбирая двутавр, стоит обращать внимание не только на марку стали, ГОСТ, но также на тип поперечного сечения.

Рассмотрим различия балки двутавровой (безбуквенной) и балки двутавровой (нормальной) Б:

Балка безбуквенная	Балка нормальная Б
ОБОЗНАЧЕНИЕ
Безбуквенное	Б1, Б2
ТИП ПОПЕРЕЧНОГО СЕЧЕНИЯ
С уклоном внутренних граней полок	С параллельными гранями полок
ГОСТ
ГОСТ 8239-89	ГОСТ 26020-83 (ТУ СТО АСЧМ 20-93)
СПОСОБ ПРОИЗВОДСТВА
горячекатаная	горячекатаная
ПРИМЕНЕНИЕ
Применяется при нагрузке, создающей поперечный изгиб. Уклон внутренних граней полок помогает создать максимальную степень жесткости по горизонтальной оси	Наиболее популярный вид балки стальной. Применяется при строительстве металлоконструкций с различной степенью нагрузки

Из-за особенностей двутавр нормальный и безбуквенный различается по толщине стенки и соответственно массы балки.

Например:

	h	b	S	t	Масса 1 пог.м.
Балка 20 (ГОСТ 8239-89)	200	100	5,2	8,4	21,04
Балка 20Б1 (ГОСТ 26020-83)	200	100	5,6	8,5	22,36
Балка 20Б1 (СТО АСЧМ 20-93)	200	100	5,5	8	21,26

Также Вы можете посмотреть различия других балок

Сравнить балку 14 и 14Б1

Сравнить балку 16 и 16Б1

Сравнить балку 18 и 18Б1

Сравнить балку 30 и 30Б1

Сравнить балку 40 и 40Б1

Узнать стоимость балки двутавровой
Наличие и стоимость Вашего объема уточняйте в отделе продаж “СтилСервис” +7(812)670-28-68.

Балки двутавровые по ГОСТ 8239–89 с уклоном внутренних граней полок

Сортамент на стальные двутавры с уклоном внутренних граней полок регламентируется ГОСТ 8239–89. Данный стандарт устанавливает сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок. Уклон внутренних граней полок должен быть 6–12 %.

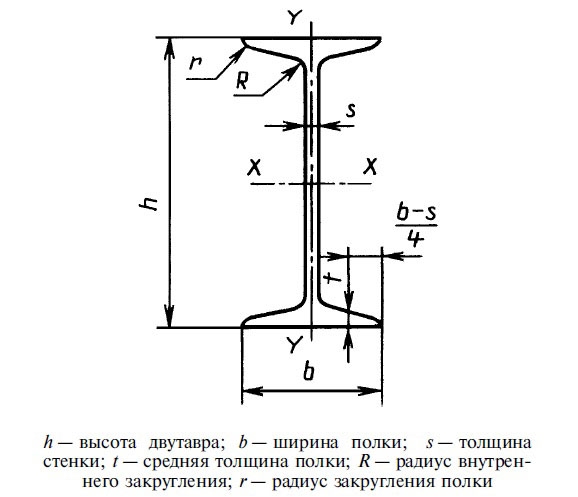

Рис. 1. Балка по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12 %

Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки.

По точности прокатки двутавры подразделяют на:

повышенной точности — Б
обычной точности — В.

Таблица 1. Размеры, масса и количество
метров в тонне двутавров стальных горячекатаных по ГОСТ 8239–89

№ балки	Размеры, мм				Масса 1 м балки, кг	Количество метров в 1 тонне, м
№ балки	h	b	S	t	Масса 1 м балки, кг	Количество метров в 1 тонне, м
10	100	55	4,5	7,2	9,456	105,7
12	120	64	4,8	7,3	11,54	86,62
14	140	73	4,9	7,5	13,68	73,09
16	160	81	5	7,8	15,89	62,94
18	180	90	5,1	8,1	18,35	54,50
18а	180	100	5,1	8,3	19,92	50,20
20	200	100	5,2	8,4	21,04	47,53
20а*	200	110	5,2	8,6	22,69	44,08
22	220	110	5,4	8,7	24,04	41,60
22а*	220	120	5,4	8,9	25,76	38,82
24	240	115	5,6	9,5	27,34	36,57
24а*	240	125	5,6	9,8	29,40	34,02
27	270	125	6	9,8	31,53	31,71
27а*	270	135	6	10,2	33,88	29,51
30	300	135	6,5	10,2	36,48	27,41
30а*	300	145	6,5	10,7	39,17	25,53
33	330	140	7	11,2	42,25	23,67
36	360	145	7,5	12,3	48,55	20,60
40	400	155	8,3	13	56,96	17,56
45	450	160	9	14,2	66,50	15,04
50	500	170	10	15,2	78,64	12,72
55	550	180	11	16,5	92,66	10,79
60	600	190	12	17,8	108,0	9,263

Примечание. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной. Величины радиусов закругления, уклона внутренних граней полок, толщины полок не контролируются на готовом прокате. Не рекомендуется двутавры от 24 до 60 применять в новых разработках.

Профили изготавливают длиной от 4 до 12 м. По длине профили подразделяют на:

мерной длины;
кратной мерной длины;
немерной длины.

вернуться к содержанию

Рис. 2. Отклонения размеров поперечного сечения

Условные обозначения: b₁ — ширина укороченного фланца; b₂ — ширина удлиненного фланца; ∆ — перекос полки; f — прогиб стенки.

Таблица 2. Предельные отклонения размеров, мм

Параметр двутавра, показатель качества	Размер, мм	Точность прокатки
Параметр двутавра, показатель качества	Размер, мм	повышенной	обычной
Высота, h	До 140 включ.	±2,0	±2,0
	От 140 до 180 включ.	±2,0	±2,5
	От 180 до 300 включ.	±3,0	±3,0
	От 300 до 360 включ.	±3,0	±3,5
	От 360 до 600 включ.	±4,0	±4,0
Ширина полки, b	До 73 включ.	±2,0	±2,0
	От 73 до 90 включ.		±2,5
	От 90 до 135 включ.		±3,0
	От 135 до 155 включ.	±3,0	±3,5
	От 155	±3,0	±4,0
Толщина полки, t*	До 7,5 включ.	–0,4	–0,7
	От 7,5 до 8,9 включ.	–0,5	–0,7
	От 8,9 до 10,7 включ.	–0,6	–0,8
	От 10,7 до 12,3 включ.	–0,7	–1,0
	От 12,3 до 14,2 включ.	–0,8
	От 14,2 до 15,2 включ.	–0,9
	От 15,2	–1,0	–1,2
Перекос полки, ∆, при ширине b	От 55 до 190 включ.	Не более 0,0125 b	Не более 0,02 b
Отклонение отсимметричности δ,δ=(b₁-b₂)/2при ширине b	До 73 включ.	2,0	2,0
	От 73 до 90 включ.		2,5
	От 90 до 135 включ.		3,0
	От 135 до 145 включ.	3,0	3,5
	От 145	3,0	4,0
Длина	До 8 м включ.	+40	+40
Длина	От 8 м	К допуску +40 прибавлять по 5 мм на каждый метр длины св. 8 м	+80

* Плюсовые отклонения ограничиваются предельными отклонениями по массе.

Размеры и геометрическую форму контролируют на расстоянии не менее 500 мм от торца двутавра.

Прогиб стенки, f, не должен превышать 0,15·S.

Кривизна двутавра не должна превышать 0,2 % длины.

Стандартом регламентируются предельные отклонения по массе 1 м двутавра. Они не должны превышать +3/-5 %.

вернуться к содержанию

требования ГОСТ при выборе металлоконструкций

Ассортимент стройматериалов, представленный на современном рынке, достаточно разнообразен. Это позволяет приобрести необходимые материалы в зависимости от потребностей и размеров бюджета. Но есть ряд изделий, имеющих повышенные требования к качеству и прочности, которые регулируются нормативами ГОСТ. Двутавровая балка относится к категории несущих конструкций и должна соответствовать подобной документации.

Размеры и характеристики

Форма двутавровой балки похожа на букву «Н». Благодаря своей конструкции, изделие обеспечивает аналогичную по площади сечения балку из квадратного профиля, увеличенного по прочности в 7 раз. При этом изделие в сотни раз уступает по показателям на скручиваемость.

Металлическая двутавровая балка делится на 2 типа. В зависимости от способа производства изделия подразделяют на:

Сварные — изготовлены методом сварки, отличаются размерами. Такие двутавры превышают 60 мм.
Горячекатаные — сделаны из заготовки путем горячей прокатки. Материал — сталь, размеры до 60 мм.

Характеристики по типоразмерам, качеству исходного сырья и процессу производства регламентируется соответствующими техническими ГОСТами.

Сортамент балок двутавровых по ГОСТу — это таблица соответствия металлических изделий требованиям межгосударственного стандарта. Двутавровые балки могут иметь наклонные или параллельные грани. Специальное буквенное обозначение отражает особенности конкретного изделия.

Маркировка буквой «Б» означает:

конструкция имеет параллельные грани;
профили имеют нумерацию 10−60;
толщина стенок минимальная, равняется величине до 1/55 высоты элемента.

Буква «Ш» является частным случаем и указывает, что балка подразделяется на разрезную и неразрезную. Первые более легкие, одинаковые по высоте и ширине, предназначены для установки в один пролет. Неразрезные размещаются на нескольких пролетах, при этом высота и ширина у них колеблются в диапазоне 1*2,5 — 1*1,16.

Полоски с повышенной шириной дают большую устойчивость и их можно устанавливать без возведения дополнительных элементов. Это позволяет сокращать расходы за счет уменьшения объема дополнительных работ и без возведения опор.

Разрезные имеют большее преимущество по сравнению с неразрезными за счет упрощенного монтажа, они менее чувствительны к усадкам опор.

Себестоимость при производстве у разрезных больше за счет расхода металла, требуется примерно на 10−12% больше расход сырья, что сказывается на стоимости изделия.

Балка колонная имеет в обозначении букву «К», она обладает большей толщиной полок, что позволяет применять их в несущих конструкциях строений.

Подобные изделия делаются по технологии проката, применяются при строительстве больших пролетов и при высоких крановых нагрузках. Их всех типов изделий они самые тяжелые и устойчивые к износу.

В группу сварных изделий входят обычные балки, отвечающие таблице двутавров ГОСТ № 8239−89, и двутавры специального назначения, например, монорельсы.

Особенности выбора балок

Подбор сечения определяется на основании воздействующей нагрузки. Разнообразие изделий огромно, но есть типовые, наиболее часто используемые в строительстве.

Двутавр тип № 20

Применяется при возведении несущих конструкций перекрытий при ширине до 4 м, при армировании бетонных изделий и в дорожном строительстве. Благодаря низкому содержанию углерода эти балки можно соединять сварным швом. Высота изделий 200 мм, они имеют хорошие показатели на скручивание и сгиб, изготавливаются методом проката.

Длина конструкции колеблется от 4 до 12 метров. Изделия большей или меньшей длины изготавливаютс на заказ, при этом можно менять толщину полок или стенок. Нормативы изделия регулируются ГОСТ 8239–89 . Изделия показывают хорошие результаты при работе с высокими горизонтальными нагрузками, но плохо реагируют на вертикальные воздействия.

Двутавровая балка № 30

Основное назначение — строительство крупнопанельных, монолитных и каркасных сооружений. Их таких балок делаются колонны, перекрытия, опоры, конструкции мостов. Заготовки делают из низколегированной и углеродистой стали. Обычные маркируются буквой «В», изделия с повышенной прочностью — «Б». Цифра 30 в обозначении показывает высоту изделия, варианты изготовления могут быть как с параллельными гранями полок, так и с наклонными.

Материалы для изготовления двутавров

Двутавровые балки изготавливаются не только из стали, но и из дерева. Деревянные конструкции используются при строительстве малоэтажных домов и каркасных строений.

У деревянных двутавров нет изгибающего момента, они состоят из фанерной полки и деревянного бруска. Подобные стропильные системы надежны и привлекают своей простотой установки и стоимостью.

Деревянные двутавры применяются для несущих конструкций в мансардах, межэтажных перекрытиях, в стропильных системах при возведении кровли. Хорошая несущая способность дает возможность их использовать в перекрытиях с пролетами длиной вплоть до 13,5 м, при это отсутствует необходимость возведения подпорных конструкций. Изделия из подобных балок не провисают, не вибрируют при эксплуатации, они долговечные и легкие.

К основным преимуществам деревянных двутавров относятся:

простота и большая скорость монтажа;
прочность;
низкая масса;
малая теплопроводность;
экологичность;
бесшумность;
низкая стоимость;
низкие трудозатраты при возведении.

При выборе между металлическими и деревянными балками стоит учитывать, что у последних меньшая механическая прочность, но это можно компенсировать установкой конструкций с большим сечением. Однако они подвержены повреждениям из-за насекомых и грибков, а также пожароопасны. Это требует дополнительной обработки конструкций специальными составами.

Самостоятельно разобраться в ассортименте двутавра достаточно сложно. При проведении расчетов необходимо обращаться к инженерам и проектировщикам для составления расчетов и выбора оптимальной конструкции.

Балка 20 ГОСТ 8239-93, длина 11 м, марка Ст3 в наличии по цене от 85890 руб за тонну

Балка 20 ГОСТ 8239-93, длина 11 м, марка Ст3 в наличии по цене от 85890 руб за тонну | Компания МЕТАЛЛСЕРВИС Подробнее

Металлобаза	Цена	Цена от 1т.	Цена от 5т.	Цена от 10т.
Карачарово →Москва		108 990	108 890	108 890
Ростов-На-Дону →Батайск		85 990	85 890	85 890

Металлобаза	Цена, т.
КарачаровоМосква	108 890 ₽
Ростов-На-ДонуБатайск	85 890 ₽

C доставкой в регионы:

111 640 ₽ – Балаково
110 090 ₽ – Белгород
110 190 ₽ – Брянск
111 490 ₽ – Чебоксары
113 390 ₽ – Краснодар
110 190 ₽ – Курск
110 990 ₽ – Н.Новгород
111 190 ₽ – Пенза
112 490 ₽ – Самара
110 490 ₽ – Предпортовая
110 490 ₽ – Софийская
113 890 ₽ – Таганрог

»Доставка по России

Похожие товары:

85 890 ₽ – Балка 20 ГОСТ 8239-93, Ст3
96 990 ₽ – Балка 20 ГОСТ 8239-93, длина 9 м, Ст3
99 090 ₽ – Балка 20 ГОСТ 8239-93, длина 12 м, Ст3
113 090 ₽ – Балка 20 Б1 ГОСТ Р 57837(АСЧМ 20-93), длина 12 м, С255
122 600 ₽ – Балка 20 Б1 ГОСТ Р 57837-2017(АСЧМ 20-93), длина 12 м, С255
122 600 ₽ – Балка 20 Ш1 ГОСТ Р 57837-2017(АСЧМ 20-93), длина 12 м, С255
122 700 ₽ – Балка 20 К1 ГОСТ Р 57837(АСЧМ 20-93), длина 12 м, С255
122 700 ₽ – Балка 20 К2 ГОСТ Р 57837-2017(АСЧМ 20-93), длина 12 м, С255
122 700 ₽ – Балка 20 К1 ГОСТ Р 57837-2017(АСЧМ 20-93), длина 12 м, Ст3
122 900 ₽ – Балка 20 К1 ГОСТ Р 57837-2017(АСЧМ 20-93), длина 12 м, С255

Выберите город

Двутавровая балка ГОСТ Р 57837-2017 в Челябинске

Двутавровая балка – элемент несущих конструкций монолитно-каркасных, производственных и общественных зданий и сооружений. Основное предназначение балки – усиление надежности строительных конструкций. Увеличенные эластичные свойства и повышенная способность сопротивляться нагрузкам позволяют конструкции получить запас гибкости, а также низкий коэффициент сжимаемости. В большинстве конструкций двутавровая балка выполняет функцию скелета, повышая жесткость сооружения, увеличивая надежность и эксплуатационные характеристики.

Основные государственные стандарты (ГОСТ), используемые при производстве двутавровых балок:

19425 и 8239 – стандарт, регламентирующий производство балок с уклоном внутренних граней, а также размеры и характеристики;
26020 – стандарт, регламентирующий производство балок с параллельными гранями, а также размеры и характеристики;
19425 – стандарт, регламентирующий производство балок специального назначения;
ТУ – стандарт под конкретные разновидности изделий и их характеристики.

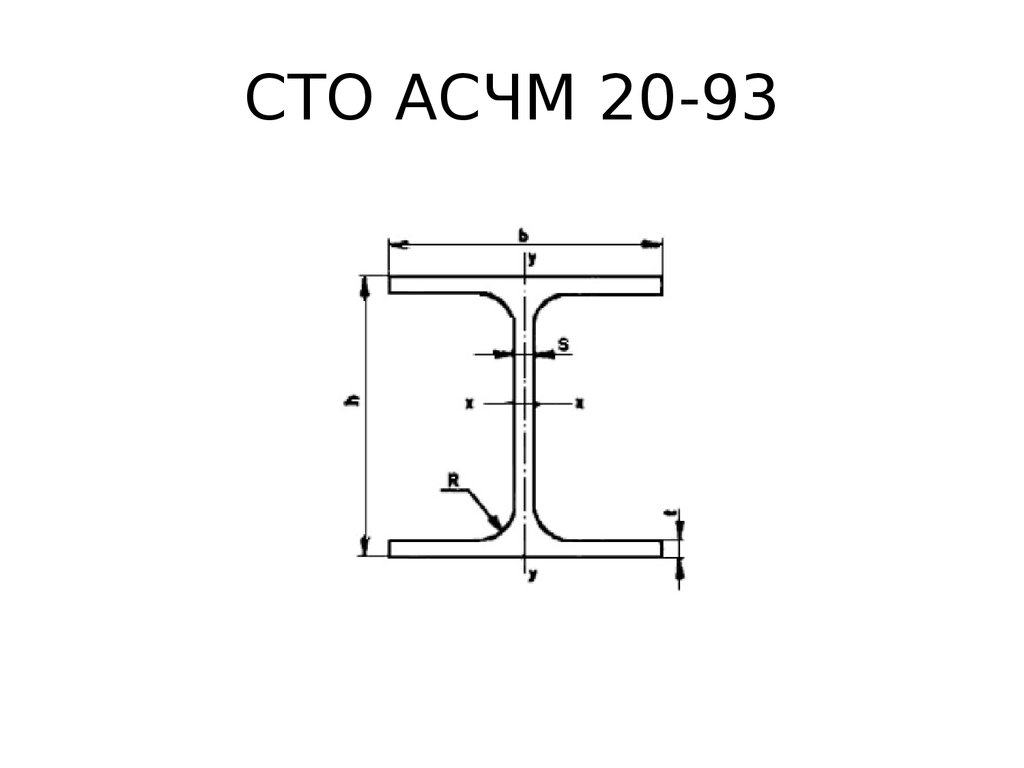

СТО АСЧМ 20-93 – двутавры горячекатанные с параллельными гранями полок. Т/у Нижнетагильского металлургического комбината;
С 01.01.2020 все вышеуказанные нормативные документы были объединены в один – ГОСТ Р 57837-2017.

Двутавровая балка изготавливается методом горячей прокатки. Длина проката варьируется от 4 до 12 метров. Высота двутавровой балки изготавливается от 10 до 100 см.

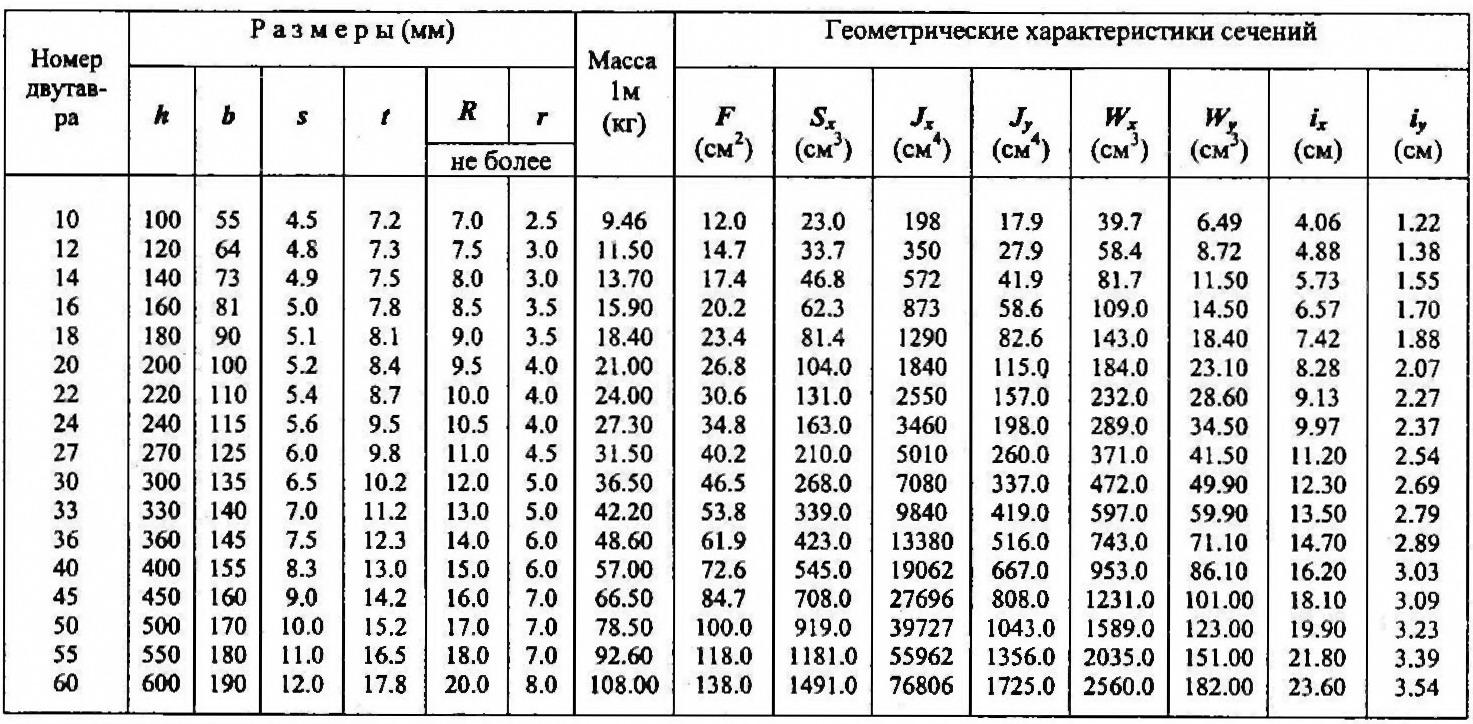

Сколько весит 1 метр двутавровой балки по ГОСТ 8239-89 (с уклоном внутренних граней полок от 6 до 12%)

Обозначения на рисунке:

h — высота самого двутавра;

b — ширина полок;

S — толщина стенки;

t — средняя толщина полки;

R — радиус внутреннего закругления;

r — радиус закругления полок.

№ балки	Размеры, мм				Масса 1 м балки, кг	Количество метров в 1 тонне, м
№ балки	h	b	S	t	Масса 1 м балки, кг	Количество метров в 1 тонне, м
10	100	55	4,5	7,2	9,456	105,7
12	120	64	4,8	7,3	11,54	86,62
14	140	73	4,9	7,5	13,68	73,09
16	160	81	5	7,8	15,89	62,94
18	180	90	5,1	8,1	18,35	54,50
18а	180	100	5,1	8,3	19,92	50,20
20	200	100	5,2	8,4	21,04	47,53
20а	200	110	5,2	8,6	22,69	44,08
22	220	110	5,4	8,7	24,04	41,60
22а	220	120	5,4	8,9	25,76	38,82
24	240	115	5,6	9,5	27,34	36,57
24а	240	125	5,6	9,8	29,40	34,02
27	270	125	6	9,8	31,53	31,71
27а	270	135	6	10,2	33,88	29,51
30	300	135	6,5	10,2	36,48	27,41
30а	300	145	6,5	10,7	39,17	25,53
33	330	140	7	11,2	42,25	23,67
36	360	145	7,5	12,3	48,55	20,60
40	400	155	8,3	13	56,96	17,56
45	450	160	9	14,2	66,50	15,04
50	500	170	10	15,2	78,64	12,72
55	550	180	11	16,5	92,66	10,79
60	600	190	12	17,8	108,0	9,263

Купить новую, лежалую или Б/У двутавровую балку в Челябинске по низкой цене Вы можете по телефонам компании ООО “МЕТАЛЛ ЧЕЛЯБИНСК”: +7(351)776-68-40; +7(912)776-68-40; +7(951)447-99-09 или оставив заявку на почте: info@metal74. pro

Сфера применения двутавровой балки (двутавра) | Характеристики и преимущества

Двутавровые балки являются стандартным прокатным профилем, сечение которого напоминает форму буквы «Н». Стальные двутавры, согласно ГОСТу 8239-89, имеют небольшой уклон внутренних граней полок и делятся на три разновидности: нормальные, широкополочные и колонные.

Основные преимущества двутавра

Известно, что прочностные свойства металлопроката во многом зависят от формы поперечного сечения, и именно двутавровая балка обладает способностью выдерживать максимальные нагрузки на изгиб. Двутавр в 7 раз прочнее квадратного профиля, имеющего такую же площадь сечения, и в 30 раз жестче его. Однако у двутавровой балки имеется существенный недостаток — она обладает крайне низкой стойкостью к скручиванию, в частности, этот показатель в четыреста раз ниже, чем у трубы с аналогичной площадью сечения.

Но этот недостаток никак не отразился на популярности этого вида металлопроката, доказательством чему служат многочисленные преимущества двутавровой балки:

относительно небольшой вес;
возможность соединения балок несколькими способами: заклепками, сваркой, болтами;
удобная транспортировка;
высокая прочность, позволяющая использовать двутавр в качестве несущих элементов в строительстве зданий и сооружений.

Основные характеристики двутавровой балки

Поскольку данный вид металлопроката применяется в наиболее ответственных конструкциях, то при его изготовлении недопустимо любое отклонение от государственного стандарта, который регламентирует геометрические размеры готового изделия. Чтобы быть уверенным в качестве такого профиля как балка двутавровая, характеристики должны до мелочей соответствовать ГОСТу, в котором определены предельно допустимые отклонения размеров и формы, поскольку от этого зависит способность двутавра выдерживать довольно высокую нагрузку.

Стандартные размеры двутавровой балки зависят от номера профиля, который определяется по ее высоте. Так, высота двутавра 10 равняется 100 мм, а двутавра 60, соответственно, — 600 мм. В зависимости от номера профиля определяются и другие геометрические размеры: толщина центральной стенки, ширина, толщина и угол наклона полки.

При выборе балки необходим предварительный расчет нагрузки, и если параметры выбранного профиля отличаются от расчетных более, чем на 5%, необходимо заменить его на последующий номер профиля, чтобы иметь запас прочности.

Сфера применения двутавра ГОСТ 8239-89

Стальные горячекатаные балки обладают достаточным уровнем прочности, из-за чего и стали главным элементом многих современных конструкций. Применение двутавровой балки не ограничивается строительством многоэтажных зданий, складов и ангаров, они используются и в более сложных и ответственных сооружениях, например, при постройке мостов, подвесных путепроводов, подземных шахт и пр.

Использование двутавра позволяет снизить стоимость строительства, увеличить расстояние между пролетами, уменьшить вес несущих элементов, поэтому понятно, что современное строительство не может обойтись без такого универсального вида проката.

Если нужно купить двутавровую балку ГОСТ 8239-89 в розницу или оптом, свяжитесь с нами, заполнив форму ниже или позвонив по телефону на сайте.

Балка нормальная двутавровая ГОСТ Р 57837-2017

Балка двутавровая — относится к группам фасонного проката, она производится способом горячей прокатки на специальных сортопрокатных станах.

Двутавровые балки имеют параллельные две полки и равный размер. Данный вид металлопроката используют во многих отраслях — это строительство, машиностроение и железнодорожная отрасль. Благодаря двутавровым балкам сооружаются мосты, многоэтажные здания, крепления, всевозможные конструкции торговых центров, они используются в коммерческих и частных назначениях. Балки применяются при капитальном и временном строительстве сооружений.

Двутавр — это большая металлическая балка, имеющая открытое сечение, похожее по форме на букву «Н». Если сравнивать двутавр с аналогичной квадратной или круглой балкой, то можно отметить, что в отличие от квадратного закрытого сечения, двутавр в разы прочнее и жестче, но при этом он не отличается особой устойчивостью к скручиванию, как, например, балка с круглым закрытым сечением. Важно понимать, что все стройматериалы открытого сечения подвержены к скручиванию.

Основные характеристики

Если Вам необходима двутавровая балка, купить ее можно на нашем сайте по приятной и доступной цене. Исходя из того, что Вы заказываете именно такую позицию, можно сделать вывод, что у Вас идет стройка проекта, который требует не только прочности каркаса и опоры, но и экономии стройматериалов — обычно это большие помещения разного типа назначения.

Двутавр отличается такими характеристиками:

Высота такой балки может колебаться в пределах от 100 миллиметров до 780 миллиметров.
Ширина полки обычно в диапазоне от 55-ти миллиметров до 435-ти миллиметров.
Толщина полки может быть от 5,1 миллиметров до 146-ти миллиметров, а толщина стенки от 3,8 миллиметров до 96-ти миллиметров.

Двутавровые профили ГОСТ 26020-83 Балка стальная двутавровая с параллельным фланцем

ГОСТ РФ.

В данной таблице представлены стальные параллельные полочные стальные балки стандарта ГОСТ I. технические характеристики. Технические характеристики, свойства, размеры I раздела. Я луч изготовлены по стандарту:

ГОСТ 26020-83 (ГОСТ 26020-83 )

Балки двутавровые стандартные

Идентификация	Номинальные размеры					Поперечное сечение	Номинальная масса 1м	Свойства сечения, статические данные
	мм					A		Х-Х				Y-Y
	ч	б	с	т	R	см2	кг / м	Ix, см4	Wx, см3	Sx, см3	tx, см	Iy, см4	Wy, см3	ты, см
10Б1	100,0	55	4,1	5,7	7	10,32	8,1	171	34,2	19,7	4,07	15,9	5,8	1,24
12Б1	117,6	64	3,8	5,1	7	11,03	8,7	257	43,8	24,9	4,83	22,4	7,0	1,45
12Б2	120,0	64	4,4	6,3	7	13,21	10,4	318	53,0	30,4	4,90	27,7	8,6	1,45
14Б1	137,4	73	3,8	5,6	7	13,39	10,5	435	63,3	35,8	5,70	36,4	10,0	1,65
14Б2	140. 0	73	4,7	6,9	7	16,43	12,9	541	77,3	44,2	5,74	44,9	12,3	1,65
16Б1	157,0	82	4,0	5,9	9	16,18	12,7	689	87,8	49,5	6,53	54,4	13,3	1,83
16Б2	160,0	82	5,0	7,4	9	20,09	15,8	869	108,7	61,9	6,58	68,3	16,6	1,84
18Б1	177,0	91	4,3	6,5	9	19,58	15,4	1063	120,1	67,7	7,37	81,9	18,0	2,04
18Б2	180,0	91	5,3	8,0	9	23,95	18,8	1317	146,3	83,2	7,41	100,8	22,2	2,05
20Б1	200	100	5,6	8,5	12	28,49	22,4	1943	194,3	110,3	8,26	142,3	28,5	2,23
23Б1	230	110	5,6	9,0	12	32,91	25,8	2996	260,5	147,2	9,54	200,3	36,4	2,47
26Б1	258	120	5,8	8,5	12	35,62	28,0	4024	312,0	176,6	10,63	245,6	40,9	2,63
26Б2	261	120	6,0	10,0	12	39,70	31,2	4654	356,6	201,5	10,83	288,8	48,1	2,70
30Б1	296	140	5,8	8,5	15	41,92	32,9	6328	427,0	240,0	12,29	390,0	55,7	3,05
30Б2	299	140	6,0	10,0	15	46,67	36,6	7293	487,8	273,8	12,50	458,6	65,5	3,13
35Б1	346	155	6,2	8,5	18	49,53	38,9	10060	581,7	328,6	14,25	529,6	68,3	3,27
35Б2	349	155	6,5	10,0	18	55,17	43,3	11550	662,2	373,0	14,47	622,9	80,4	3,36
40Б1	392	165	7,0	9,5	21	61,25	48,1	15750	803,6	456,0	16,03	714,9	86,7	3,42
40Б2	396	165	7,5	11,5	21	69,72	54,7	18530	935,7	529,7	16,30	865,0	104,8	3,52
45Б1	443	180	7,8	11,0	21	76,23	59,8	24940	1125,8	639,5	18,09	1073,7	119,3	3,75
45Б2	447	180	8,4	13,0	21	85,96	67,5	28870	1291,9	732,9	18,32	1269,0	141,0	3,84
50Б1	492	200	8,8	12,0	21	92,98	73,0	37160	1511,0	860,4	19,99	1606,0	160,6	4,16
50Б2	496	200	9,2	14,0	21	102,80	80,7	42390	1709,0	970,2	20,30	1873,0	187,3	4,27
55Б1	543	220	9,5	13,5	24	113,37	89,0	55680	2051,0	1165,0	22,16	2404,0	218,6	4,61
55Б2	547	220	10,0	15,5	24	124,75	97,9	62790	2296,0	1302,0	22,43	2760,0	250,9	4,70
60Б1	59	230	10,5	15,5	24	135,26	106,2	78760	2656,0	1512,0	24,13	3154,0	274,3	4,83
60Б2	597	230	11,0	17,5	24	147,30	115,6	87640	2936,0	1669,0	24,39	3561,0	309,6	4,92
70Б1	691	260	12,0	15,5	24	164,70	129,3	125930	3645,0	2095,0	27,65	4556,0	350,5	5,26
70Б2	697	260	12,5	18,5	24	183,60	144,2	145912	4187	2393,0	28,19	5437,0	418,2	5,44
80Б1	791	280	13,5	17,0	26	203,20	159,5	1	5044	2917,0	31,33	6244,0	446,0	5,54
80Б2	798	280	14,0	20,5	26	226,60	177,9	232200	5820	3343,0	32,01	7527,0	537,6	5,76
90Б1	893	300	15,0	18,5	30	247,10	194,0	304400	6817	3964,0	35,09	8365,0	557,6	5,82
90Б2	900	300	15,5	22,0	30	272,40	213,8	349200	7760	4480,0	35,80	9943,0	662,8	6,04
100Б1	990	320	16,0	21,0	30	293,82	230,6	446000	9011	5234,0	38,96	11520,0	719,9	6,26
100Б2	998	320	17,0	25,0	30	328,90	258,2	516400	10350	5980,0	39,62	13710,0	856,9	6,46
100Б3	1006	320	18,0	29,0	30	364,00	285,7	587700	11680	6736,0	40,18	15900,0	993,9	6,61
100Б4	1013	320	19,5	32,5	30	400,60	314,5	655400	12940	7470,0	40,45	17830,0	1114,3	6,67

Балки с широким фланцем

Идентификация	Номинальные размеры					Поперечное сечение	Номинальная масса 1м	Свойства сечения, статические данные
	мм					A		Х-Х				Y-Y
	ч	б	с	т	R	см2	кг / м	Ix, см4	Wx, см3	Sx, см3	тх, см	Iy, см4	Вт, см3	ты, см
20Ш1	193	150	6,0	9,0	13	38,95	30,6	2660	275	153	8,26	507	67,6	3,61
23Ш1	226	155	6,5	10,0	14	46,08	36,2	4260	377	210	9,62	622	80,2	3,67
26Ш1	251	180	7,0	10,0	16	54,37	42,7	6225	496	276	10,70	974	108,2	4,23
26Ш2	255	180	7,5	12,0	16	62,73	49,2	7429	583	325	10,88	1168	129,8	4,31
30Ш1	291	200	8,0	11,0	18	68,31	53,6	10400	715	398	12,34	1470	147,0	4,64
30Ш2	295	200	8,5	13,0	18	77,65	61,0	12200	827	462	12,53	1737	173,7	4,73
30 3	299	200	9,0	15,0	18	87,00	68,3	14040	939	526	12,70	2004	200,4	4,80
35O1	338	250	9,5	12,5	20	95,67	75,1	19790	1171	651	14,38	3260	261	5,84
35Ш2	341	250	10,0	14,0	20	104,74	82,2	22070	1295	721	14,52	3650	292	5,90
35Ш3	345	250	10,5	16,0	20	116,30	91,30	25140	1458	813	14,70	4170	334	5,99
40Ш1	388	300	9,5	14,0	22	122,40	96,1	34360	1771	976	16,76	6306	420	7,18
40Ш2	392	300	11,5	16,0	22	141,60	111,1	39700	2025	1125	16,75	7209	481	7,14
40Ш3	396	300	12,5	18,0	22	157,20	123,4	44740	2260	1259	16,87	8111	541	7,18
50Ш1	484	300	11,0	15,0	26	145,70	114,4	60930	2518	1403	20,45	6762	451	6,81
50Ш2	489	300	14,5	17,5	26	176,6	138,7	72530	2967	1676	20,26	7900	526	6,69
50Ш3	495	300	15,5	20,5	26	199,20	156,4	84200	3402	1923	20,56	9250	617	6,81
50 4	501	300	16,5	23,5	26	221,70	174,1		3838	2173	20,82	10600	707	6,92
60Ш1	580	320	12,0	17,0	28	181,10	142,1	107300	3701	2068	24,35	9302	581	7,17
60Ш2	587	320	16,0	20,5	28	225,30	176,9	131800	4490	2544	24,19	11230	702	7,06
60ШЗ	595	320	18,0	24,5	28	261,80	205,5	156900	5273	2997	24,48	13420	839
60Д14	603	320	20,0	28,5	28	298,34	234,2	182500	6055	3455	24,73	15620	976	7,23
70Ш1	683	320	13,5	19,0	30	216,40	169,9	172000	5036	2843	28,19	10400	650	6,93
70Ш2	691	320	15,0	23,0	30	251,70	197,6	205500	5949	3360	28,58	12590	787	7,07
70ШЗ	700	320	18,0	27,5	30	299,80	235,4	247100	7059	4017	28,72	15070	942	7,09
70 4	708	320	20,5	31,5	30	341,60	261,1	284400	8033	4598	28,85	17270	l079	7,11
70 5	718	320	23,0	36,5	30	389,7	305,9	330600	9210	5298	29,13	20020	1251	7,17

Балка колонны

Идентификация	Номинальные размеры					Поперечное сечение	Номинальная масса 1м	Свойства сечения, статические данные
	ч	б	с	т	R			Х-Х				Y-Y
	мм					см 2	кг / м	Ix, см4	Wx, см3	Sx, см3	tx, см	Iy, см4	Wy, см3	ты, см
20К1	195	200	6,5	10,0	13	52,82	41,5	3820	392	216	8,50	1334	133	5,03
20к2	198	200	7,0	11,5	13	59,70	46,9	4422	447	247	8,61	1534	153	5,07
23К1	227	240	7,0	10,5	14	66,51	52,2	6589	580	318	9,95	2421	202	6,03
23K2	230	240	8,0	12,0	14	75,77	59,5	7601	661	365	10,02	2766	231	6,04
26К1	255	260	8,0	12,0	16	83,08	65,2	10300	809	445	11,14	3517	271	6,51
26K2	258	260	9,0	13,5	16	93,19	73,2	11700	907	501	11,21	3957	304	6,52
26К3	262	260	10,0	15,5	16	105,90	83,1	13560	1035	576	11,32	4544	349	6,55
30К1	296	300	9,0	13,5	18	108,00	84,8	18110	1223	672	12,95	6079	405	7,50
30к2	300	300	10,0	15,5	18	122,70	96,3	20930	1395	771	13,06	6980	465	7,54
30К3	304	300	11,5	17,5	18	138,72	108,9	23910	1573	874	13,12	7881	525	7,54
35К1	343	350	10,0	15,0	20	139,70	109,7	31610	1843	1010	15,04	10720	613	8,76
35К2	348	350	11,0	17,5	20	160,40	125,9	37090	2132	1173	15,21	12510	715	8,83
35К3	353	350	13,0	20,0	20	184,10	144,5	42970	2435	1351	15,28	14330	817	8,81
40К1	393	400	11,0	16,5	22	175,80	138,0	52400	2664	1457	17,26	17610	880	10,00
40К2	400	400	13,0	20,0	22	210,96	165,6	64140	3207	1767	17,44	21350	1067	10,06
40К3	409	400	16,0	24,5	22	257,80	202,3	80040	3914	2180	17,62	26150	1307	10,07
40К4	419	400	19,0	29,5	22	308,60	242,2			4694	2642	17,85	31500	1575	10,10
40К5	431	400	23,0	35,5	22	371,00	291,2	121570		5642	3217	18,10	37910	1896	10,11

Дополнительные балки серии D (Д)

Идентификация	Номинальные размеры					Поперечное сечение	Номинальная масса 1м	Свойства сечения, статические данные
	ч	б	с	т	R			Х-Х				Y-Y
	мм					см2	кг / м	Ix, см4	Wx, см3	Sx, см3	tx, см	Iy, см4	Wy, см3	ты, см
24ДБ1	239	115	5,5	9,3	15	35,45	27,8	3535	295,8	166,6	9,99	236,8	41,2	2,58
27ДБ1	269	125	6,0	9,5	15	40,68	31,9	5068	376,8	212,7	11,16	310,5	49,7	2,76
36ДБ1	360	145	7,2	12,3	18	62,60	49,1	13800	766,4	434,1	14,84	627,6	86,6	3,17
35ДБ1	349	127	5,8	8,5	15	42,78	33,6	8540	489,4	279,4	14,13	291,5	45,9	2,61
40ДБ1	399	139	6,2	9,0	15	50,58	39,7	13050	654,2	374,5	16,06	404,4	58,2	2,83
45ДБ1	450	152	7,4	11,0	15	67,05	52,6	21810	969,2	556,8	18,04	646,2	85,0	3,10
45ДБ2	450,0	180,0	7,6	13,3	18	82,8	65,0	28840	1280	722,0	18,7	1300	144	3,96
30ДШ1	300,6	201,9	9,4	16,0	18	92,6	72,7	15090	1000	563,0	12,8	2200	218	4,87
40ДШ1	397,6	302,0	11,5	18,7	22	159,0	124,0	46330	2330	1290,0	17,1	8590	569	7,36
50ДШ1	496,2	303,8	14,2	21,0	26	198,0	155,0	86010	3470	1950,0	20,8	9830	647	7,05

Атгал

ГОСТ 19425-74 / Auremo

ГОСТ 19425-74

Группа B22

Стальной двутавр и швеллер СПЕЦИАЛЬНЫЙ

Ассортимент

Стальные двутавры и швеллеры специального назначения.Размеры

МКС 77.140.70
ОКП 09 2500

Дата введения 1975-01-01

Постановлением Госкомстандарта СССР от 17 января 1974 г. N 149 дата введения установлена 01.01.75

Срок действия исковой давности протоколом № 4-93 Межгосударственного совета по стандартизации , Метрология и сертификация (ICS 4-94)

ВЗАМЕН ГОСТ 5157-53 в части двутавровой балки для подвесных рельсов

ИЗДАНИЕ

(октябрь 2012 г.) с изменениями No.1, 2 утверждены в ноябре 1977 г. и июне 1985 г. (I & C 1−78, 10−86)

1. Настоящий стандарт распространяется на горячекатаные двутавровые балки для подвесных рельсов (M), усиления валов (S) и швеллеров для автомобильной промышленности ().

1А. Для прецизионного проката выпускаются профили:

– повышенной точности,

– нормальной точности – В.

(добавлено, Ред. N 2).

2. Форма, размеры балок и швеллеров, площадь поперечного сечения, масса 1 м и справочные значения должны соответствовать адским.1 и 2, и таблица 1.

Черт.1

Примечание. Уклон торцов внутренних полок должен быть не более:

– для балок М – 12%;

– для балок С 16%.

Черт.2

Примечание. Уклон сторон внутренних полок должен быть не более 10%.

Таблица 1

Номер Pro- Phil								Квадратный поперек- секция, см	Вес 1 м кг	Контрольные значения для осей							см.

мм							см.	см.	, см	см.	, см	см.	см.
Балка двутавровая стальная
14S	140	80	5,5	9,1		7,5	3,8	21,5	16,9	712	102	5,75	58,4	64,8	16,2	1,74	–
20C	200	100	7,0	11,4		9,0	4,5	35,6	27,9	2370	237	8,16	136	159	31,8	2,11	–
20sa	200	102	9,0	11,4		9,0	4,5	39,6	31,1	2500	250	7,95	146	170	33,3	2,07	–
22S	220	110	7,5	12,3		9,5	4,8	42,1	33,1	3400	310	9,00	178	228	41,5	2,32	–
27C	270	122	8,5	13,7		10,5	5,3	54,5	42,8	6550	485	11,0	279	346	56,7	2,52	–
27Са	270	124	10,5	13,7		10,5	5,3	Для 59.9	47,0	6870	507	10,7	297	366	59,0	2,47	–
36C	360	140	14,0	15,8		12,0	6,0	Из 90.9	71,3	17360	964	13,8	574	618	88,3	2,61	–
18M	180	90	7,0	12,0		9,0	3,5	32,9	25,8	1760	196	7,32	113	130	28,9	1,99	–
24 мес.	240	110	8,2	14,0		10,5	4,0	48,7	38,3	4640	387	9,75	223	276	50,2	2,38	–
З0М	300	130	9,0	15,0		12,0	6,0	64,0	50,2	9500	633	12,2	364	480	73,9	Из 2.74	–
36M	360	130	9,5	16,0		14,0	6,0	73,8	57,9	15340	852	14,4 В	493	518	79,7	2,65	–
45 млн	450	150	10,5	18,0		16,0	7,0	98,8	77,6	31900	1420	18,0	821	892	119	Из 3.00	–
Каналы
18S	180	68	7,0		10,5	10,5	5,3	25,7	20,2	1272	141	из 7.04	83,5	98,5	20,1	1,96	Из 1.88
18sa	180	70	9,0		10,5	10,5	5,3	29,3	23,0	1370	152	6,84	91,6	111	21,3	1,95	1,84
20C	200	73	7,0		11,0	11,0	5,5	28,8	22,6	1780	178	7,86	104,7	128	24,2	2,11	2,01
З0С	300	87	9,5		13,5	13,5	6,8	49,6	39,1	6500	433	11,4	259,7	289	44,0	2,41	2,13

Примечания:

1.Площадь поперечного сечения и масса 1 м рассчитаны с номинальными размерами. При расчете массы 1 м профиля плотность стали равна 7,85 г / см.

2. Радиусы кривых, показанные на элементах 1 и 2, профили не определены, и это для строительного калибра /

Legend to hell.1 и 2, и table.1:

– высота;

– ширина полки ;

– толщина стенки;

– средняя толщина полок;

– радиус внутренней кривизны;

– радиус закругления полки;

– момент инерции;

– момент сопротивления;

– радиус вращения;

– статический момент полиацена;

– расстояние от оси до наружных граней стены.

3. Предельные отклонения размеров секций должны соответствовать указанным в табл.2.

Таблица 2

Габаритные размеры, мм

Номер профиля	Предельное отклонение
Высота профиля		ширина полки		толщина полок
Прецизионная прокатка
нормальная	высокая	нормальный	высокий
14	–	± 2,0	± 2,0	+1,0 К 2.0	-0,06
18	± 2,5	–	± 2,5	–	Положительные отклонения ограничиваются предельными отклонениями по массе
SV.18 до 30	–	± 3,0	–	± 3,0
36	± 3,5	–	± 3,5	–
45	± 4,0	–	± 4,0	–

Примечание.Определение толщины профиля полок производится в калибрах валков при растачивании.

4. Наклон наружных торцевых профилей не должен превышать 0,015.

По желанию потребителя профили изготавливаются с уклоном внешнего края полки не более 0,0125.

5. Кривизна стены по высоте сечения профиля не должна превышать 0,15.

6. Затупление внешних кромок фланцев секций с 24 по N включительно не должно превышать 0,3 т. , выше N 24 – 3 мм.

7. По требованию потребителя асимметрия полок полки балки относительно вертикальной оси не должна превышать ½ суммы предельных отклонений по ширине полки.

6, 7. (Измененная редакция, Ред. N 2).

8. По заказу балки и швеллеры изготавливаются длиной от 4 до 13 м:

– мерная длина;

– кратная расчетной длины;

– мерная длина с остатком до 5% от веса партии;

– кратная калибровочная длина с остатком до 5% от массы партии;

– произвольная длина.

Остальные – это профили длиной менее 3 м.

9. По желанию заказчика возможно изготовление профилей ограниченной длины в пределах негабаритной длины более 13 м.

(Ред. Редакция N 2).

10. При изготовлении профилей переменной длины допускается изготовление профилей длиной не менее 3 м в количестве не более 5% от веса партии.

11. Предельные отклонения по длине профилей размерной и кратной длины не должны превышать:

+40 мм при длине до 8 м;

+80 мм – длиной 8 м.Ст.

Предельные отклонения по длине профилей и кратной размерной мерной длины для высокоточной прокатки не должны превышать:

+40 мм при длине до 8 м;

+5 мм на каждый метр длиной более 8 м.

12. Кривизна профилей в вертикальной и горизонтальной плоскостях не должна превышать 0,2% длины.

Кривизна профилей в вертикальной и горизонтальной плоскостях для высокоточной прокатки не должна превышать 0,15% длины профилей до высоты 360 мм и 0.1% длины – для профилей высотой более 360 мм.

10-12. (Исправленное издание, Ред. N 2).

13. Для каждого профиля помимо требований ГОСТ 7566-94 в области маркировки проката должен быть нанесен номер профиля, индекс М или (18М, 20са, 36С и др.).

14. Калибровка выполняется на минимальном расстоянии 500 мм от торца профиля. Высота балки измеряется по оси канала в плоскости стены.

15. Допуски на вес 1 м профиля не должны превышать плюс 3 или минус 5%. Предельные отклонения проверяются изготовителем навеской партии массой 20-60 тонн через каждые 400-500 т / год или отрезков с длиной профиля не менее 300 мм, отбираемых прокаткой не менее чем через каждые 100 клееных прутков.

16. Марки стали и технические требования – ГОСТ 535-2005 и другие действующие стандарты, указанные в заказе.

17. (Удалено, Ред. N 2).

Балка двутавровая горячекатаная специальная

Балки специальные ГОСТ 19425-74 изготавливаются следующих типов:

С – для шахтного оборудования;
М – балки ВПП.

По точности прокатки:

высокая точность – А,
штатной точности – В.

В по заказу, изготавливаются длиной от 4 до 13 м:

указанной длины;
кратной указанной длины;
указанной длины с остатком до 5% от массы партии;
кратной указанной длины с остатком до 5% от массы партии;
случайной длины.

Остатками считаются профили не короче 3 м.

По желанию заказчика допускается изготовление профилей с ограничением длины в пределах произвольной длины и более 13 м.

Таблица: Масса спецбруса (ГОСТ 19425-74):

Балка двутавровая номер	Размеры				Масса метра, (кг)	Метров на тонну
Балка двутавровая номер	ч	б	с	т	Масса метра, (кг)	Метров на тонну
14С	140	80	5,5	9,1	16,9	59,17
20С	200	100	7,0	11,4	27,9	35,84
20Са	200	102	9,0	11,4	31,0	32,15
22С	220	110	7,5	12,3	33,1	30,21
27С	270	122	8,5	13,7	42,8	23,36
27Са	270	124	10,5	13,7	47,0	21,28
36С	360	140	14,0	15,8	71,3	14,03
18М	180	90	7,0	12,0	25,8	38,76
24М	240	110	8,2	14,0	38,3	26,11
30М	300	130	9,0	15,0	50,2	19,92
36М	360	130	9,5	16,0	57,9	17,27
45М	450	150	10,5	18,0	77,6	12,89

Балка ГОСТ 8239-89 »Металлургпром

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДВОЙНОЙ СТАЛЬНОЙ ГОРЯЧЕКАТАННЫЙ

СОРТЫ

ГОСТ 8239-89

Москва

МЕЖДУНАРОДНЫЙ СТАНДАРТ

Действительно с 01.07,90

Несоблюдение стандарта наказуемо по закону

Настоящий стандарт определяет номенклатуру горячекатаных стальных двутавров с уклоном внутренних кромок полок.

1. Сечение двутавра должно соответствовать указанному на чертеже. 1.

h – высота двутавра; b – ширина полки ; с – толщина стенки; т – средняя толщина полки; R – радиус внутреннего скругления; r – радиус полки

Блин.1

Примечание. Уклон внутренних краев полочек должен составлять 6-12%.

Таблица 1

Примечания:

1. Площадь сечения и масса 1 м двутавра зачищены по номинальным размерам; плотность стали принята равной 7,85 г / см ³.

2. Значения радиусов закругления, наклона внутренних краев полок, толщины полок, указанные на рис. 1 и в табл.1, даны для строительных калибров и не контролируются при готовом прокате.

3. В таблицах используются следующие обозначения:

I – момент инерции;

Вт – момент сопротивления;

S – статический полурезанный момент;

i – радиус вращения.

4. Двутавры от №24 до №60 не рекомендуются для новых конструкций.

2. Номинальные размеры двутавра, площадь поперечного сечения, масса и справочные значения по осям должны соответствовать указанным в таблице.1.

3. Балка двутавровая изготавливается по точности прокатки:

повышенной точности – Б,

нормальной точности – V.

4. Предельные отклонения размеров и формы поперечного сечения двутавров (рис. 1-2) должны соответствовать приведенным в таблице . 2 .

b ₁ – ширина укороченного фланца; b ₂ – ширина расширенного фланца; D – перекос полки; f – прогиб стенки

Блин.2

Таблица 2

Размеры, мм

_____________

* Положительные отклонения ограничиваются предельными отклонениями по весу.

5. Прогиб стены ( f ) не должен превышать 0,15 S .

6. Кривизна двутавра не должна превышать 0,2% длины.

7. Притупление наружных кромок полок двутавров повышенной точности не должно превышать 2.2 мм, для двутавров нормальной точности не контролируется.

8. Профили изготавливаются длиной от 4 до 12 м:

мерная длина;

кратной мерной длины;

немерная длина.

По согласованию изготовителя и потребителя допускается изготовление двутавра длиной более 12 м.

9. Отклонения массы 1 м двутавра не должны превышать плюс 3, минус 5%.

По согласованию изготовителя и потребителя отклонение по массе без контроля толщины полок и стенки двутавра не должно превышать плюс 3, минус 3% для двутавра до No.16 и плюс 2,5, минус 2,5% для двутавров больше 16. p>

10. Размеры и геометрическая форма контролируются на расстоянии не менее 500 мм от торца двутавра.

Высота двутавра регулируется в плоскости Y – Y .

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР, ГОССТРОЙ СССР, ЦНИИ строительных конструкций.

2.УТВЕРЖДЕНО И ПРИНЯТО В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.09.89 № 2940

3. Стандарт полностью соответствует СТ СЭВ 2209-80

4. Стандарт соответствует MS ISO 657/13

5. Стандарт унифицирован с БДС 5951-75, TGL 10369

6. ВЗАМЕН ГОСТ 8239-72

7. Ограничение срока действия снято согласно протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (IUS 11-95)

8.ПЕРЕСМОТРЕНО Октябрь 2001 г.

Джим Бим Белый виски Джейкоба | Ликер

Мои
Избранные

Объявления
- Еженедельная реклама
- Ежемесячная реклама
- Ежемесячная реклама алкоголя
- Оборудование Ace
- Рубин в месяц
Купонов
- Цифровые купоны
- Купоны для печати
- Купонная политика
Мой магазин
- Бордюрный нож для обрезки цен
- Расположение магазинов
- Отделений
  - Аптека
  - Пекарня
  - Lilly’s Floral
  - Мясо
  - Продукция
  - Гастроном
  - Пиво, вино и спиртные напитки
  - Замороженные, буфеты и молочные продукты
- Мясные связки
- бочки для вина и спиртных напитков
- Старбакс
- Детский клуб
- Подарочные карты
- Рецепты
маг.
О компании
- Занятость
- Свяжитесь с нами
- Пожертвования
- Сообщество
- Наши продукты
- Часто задаваемые вопросы об интернет-магазинах
Аптека
- Заправки
- Адреса
- Поиск планов Medicare
Lilly’s Floral

Переключить навигацию Поиск Удалять Войти или же Завести аккаунт Выход Мой магазин

Моя учетная запись
Расположение магазинов
Политика конфиденциальности

Войти или же Завести аккаунт Выход

Facebook
Instagram

Вернуться наверх

Моя учетная запись
Расположение магазинов
Еженедельное объявление

Аптека
Цифровые купоны
Свяжитесь с нами

Политика конфиденциальности
Условия использования

Подписывайтесь на нас

Facebook
Instagram

Facebook
Instagram

Моя учетная запись
Расположение магазинов
Политика конфиденциальности

GOST GLOBAL GSA, Global Ocean Security Technologies

1992-2021 Nord Atlantic USA, Inc.

Для описанного здесь оборудования требуются США. Государственное разрешение на экспорт целей. Утечка в нарушение закона США

запрещено. 2021 Северная Атлантика США Технические характеристики: могут быть изменены.

Проверьте юридическую страницу здесь

29 лет лидерства в отрасли и совершенства в бизнесе
– С гордостью служит нашим военным и службам быстрого реагирования.

1992-2021 Nord Atlantic USA, Inc.

Глобальные технологии безопасности океана (ГОСТ) формально Paradox Marine предлагает полную линейку ультрасовременной безопасности беспроводной сети, мониторинг, спутниковое слежение, наблюдение, акустические средства устрашения и системы маскировки для судов любого размера от тендеры на суда.Наши системы помогают защитить от кражи, пожара, дыма, паводка в трюм, низкое напряжение, пропадание берегового питания и вторжение с контактными датчиками движения детекторы, датчики инфракрасного излучения, палуба датчики, датчики отвода док-станции и многие другие более. Наши датчики, сирены, акустический звук барьеры и мигающие огни могут прогнать злоумышленники до того, как лодка будет украдена и нужно отслеживать. Судно никогда украденный всегда в лучшем виде, чем один что было восстановлено.
– Подробнее см .: https://gostglobal.com/about_boat-alarms-systems.htm#sthash.JtBRqRq6.dpuf

Глобальные технологии безопасности океана (ГОСТ) формально Paradox Marine предлагает полную линейку ультрасовременной безопасности беспроводной сети, мониторинг, спутниковое слежение, наблюдение, акустические средства устрашения и системы маскировки для судов любого размера от тендеры на суда. Наши системы помогают защитить от кражи, пожара, дыма, паводка в трюм, низкое напряжение, пропадание берегового питания и вторжение с контактными датчиками движения детекторы, датчики инфракрасного излучения, палуба датчики, датчики отвода док-станции и многие другие более.Наши датчики, сирены, акустический звук барьеры и мигающие огни могут прогнать злоумышленники до того, как лодка будет украдена и нужно отслеживать. Судно никогда украденный всегда в лучшем виде, чем один что было восстановлено.
– Подробнее см .: https://gostglobal.com/about_boat-alarms-systems.htm#sthash.JtBRqRq6.dpuf

ГОСТ

беспроводная безопасность, мониторинг, спутник отслеживание, наблюдение, акустические средства устрашения и системы маскировки для судов любого размера от тендеров до кораблей. – Смотрите больше на: https://gostglobal.com/about_boat-alarms-systems.htm#sthash.qndnKbs6.dpuf

МОРСКАЯ БЕЗОПАСНОСТЬ

ВСЕГДА СМОТРЕТЬ НИКОГДА НЕ ВИДЕЛ

СОСТОЯНИЕ АВАРИЙНОЙ СИГНАЛИЗАЦИИ И МОНИТОРИНГА ЛОДКИ СИСТЕМЫ

Технологии глобальной безопасности океана (ГОСТ) предлагает полную линейку современная безопасность беспроводной сети, мониторинг, спутниковое слежение, наблюдение, акустические средства устрашения и системы маскировки для судов любого размера от тендеров до кораблей.Наши системы помогают защищать от кражи, пожара, дыма, паводок в трюме, низкое напряжение, потеря берегового питания и вторжение с контактные датчики, датчики движения, датчики инфракрасного луча, датчики палубы, док-станция отодвигает датчики и многое другое. Наши датчики, сирены, акустический звук барьеры и мигалки могут преследовать прочь злоумышленникам, прежде чем лодка когда-либо украдено, и его нужно отслеживать.А судно, которое никогда не было украдено, всегда в лучшем виде форма, чем та, которая была восстановлена.

Универсальная беспроводная безопасность, Мониторинг и наблюдение. Камеры можно настроить на запись клипы на сайт и контакты пользователей при срабатывании сигнализации.DVR запишет до 8 камер для 90 дней (24/7/90) Спутниковая система Inmarsat GPS Отслеживание удаленного управления Гео-забор и отслеживание вашего судна онлайн в любой точке мира используя наше облачное отслеживание Платформа. ГОСТ Трекер был награжден медалью побережья США Охрана за помощью в восстановление различных высоких профильные сосуды. Беспроводная безопасность и мониторинг Звоните в систему с любого телефона для постановки / снятия с охраны или управления реле До 64 беспроводных датчиков и 8 Беспроводные реле Пакеты доступны для судов любого размера. Система видеонаблюдения Easy add on к существующим камерам на борту Просматривайте камеры удаленно.

ГОСТ НТ-Эволюция 2.0 включает: ГОСТ Антенна Nav-Tracker со встроенным GPS Приемник и двусторонний спутник Inmarsat Модем, ГОСТ Nav-Tracker Evolution 2.0 Блок управления с модифицированным ГОСТ Фантомом Блок управления на 64 зоны со встроенным GSM Четырехдиапазонный сотовый коммуникатор внутри корпус с классом защиты IP с внутренним резервное копирование батареи для Phantom и NT Антенна, два ключа дистанционного управления GMM-KF2 Брелоки, антенный кабель 30 футов, GNT-Acc Power Кабель и монтаж антенны на GNT-L-кронштейне Скобка.

ГОСТ НТ Эволюция 2.0 СМ
НОВЫЙ ГОСТ NT-Evolution 2.0 Пакет безопасности и мониторинга в комплекте: Антенна навигационного трекера ГОСТ со встроенным GPS-приемником и двусторонний модем Inmarsat, ГОСТ Управление Nav-Tracker Evolution 2.0 Агрегат с доработкой ГОСТ Фантом 64 Блок управления зоной со встроенным GSM Четырехдиапазонный сотовый коммуникатор внутри корпуса с классом защиты IP с резервное копирование внутренней батареи для обоих Фантомная и NT антенна, два GMM-KF2 Брелоки дистанционного управления, 30 ‘ Антенный кабель, кабель питания GNT-Acc & Крепление антенны на кронштейне GNT-L Скобка.Этот пакет также включает 1 контакт двери / люка GDC-EXT-WG, 1 GMM-IP67-Датчик тяги, чтобы не допустить судно должно быть снято с дока или задняя часть яхты без резки или вытаскивая этот датчик, 1 GMM-IP67-HWS Датчик высокого уровня воды, 1 GMM-IP67-IBS2-Инфракрасная сирена Датчик луча, сирена GA-Mini и GA-Strobe, чтобы напугать потенциал воров прочь, прежде чем они получат шанс украсть судно.

GOST Nav-Tracker 3.0 VMS
НОВЫЙ ГОСТ Nav-Tracker 3.0 VMS был разработан, чтобы предложить морской уровень, водонепроницаемость, безопасность, система мониторинга и слежения, которая обеспечивает глобальную постановку / снятие с охраны и реле контроль над спутником из в любой точке мира с уверенность в резервном питании от батареи. Он предназначен для отслеживания и контроля рыболовные флоты, требующие прочный, водостойкий, сосуд система мониторинга и слежения.Простые в установке датчики можно контролируется, и система может быть управляется дистанционно, неважно где находится судно глобально, за исключением самые крайние полюса. ГОСТ Система Nav-Tracker 3.0 включает в себя Блок управления ГОСТ Nav-Tracker 3.0 с защищенной от взлома резервной батареей, антенна ГОСТ Nav-Tracker, а 5-метровый антенный кабель, 2-метровый кабель питания, 3-метровый кабель ввода / вывода с защитой от паники с защелкой IP67 Кнопка, которую также можно использовать как Кнопка постановки / снятия с охраны (или можно добавить 2-й

GWHD-4G-IP67-1 ТБ-5-кулачок
ГОСТ СМОТРЕТЬ HD 4G LTE IP67 1 ТБ IVR 5 Пакет камеры
(для Verizon только) предназначен для Торговый морской рынок и встроен в класс защиты IP Корпус из стекловолокна для тяжелых условий эксплуатации и включает: G4G-LTE High Коммуникатор данных скорости, 5 GWHD-A / D шлюзы, 4 ГОСТ Мини Шар широкоугольный с 4-25 нога Plug & Play сиамский кабель & имеет ГНТ-1.0-кнопка для включить / выключить устройство с помощью светодиода индикатор его текущего статуса и предохранитель все снаружи водонепроницаемого корпуса для простота в эксплуатации. 2 Омни LTE Антенны и 15-дюймовые антенные кабели, ГОСТ Часы HD 1TB 6 Camera IVR (Интернет-видеорегистратор). Запись до 90 дней непрерывное воспроизведение видео с до 6 камер и управления онлайн.Простой веб-интерфейс для выберите дату и время для просмотра на сайте из любой точки Мир. Все необходимое программное обеспечение и Оборудование включено, за исключением 5-я камера, которая установлена до подключения к FLIR Камера с полным управлением PTZ через сайт GOST Watch HD.

ГОСТ Часы HD 3G Пакет FLIR для потоковой передачи IP67 с IVR
ГОСТ СМОТРЕТЬ потоковую передачу HD 3G IP67 FLIR Пакет с 250 ГБ IVR есть разработан для коммерческого Морской рынок и построен внутри сверхмощного класса защиты IP Корпус из стекловолокна и включает: G3G-GSM-CDMA Penta Полоса высокоскоростных данных Коммуникатор GWHD-A / D Gateway & имеет GNT-1.0-Нажать Кнопка включения / выключения устройства со светодиодным индикатором его текущий статус и предохранитель все снаружи водонепроницаемые корпус для удобства эксплуатации. ГОСТ Часы HD 250GB 6 Camera IVR (Интернет-видеорегистратор). Запись до 30 дней непрерывное воспроизведение видео с до 6 камер и управления онлайн. Простой веб-интерфейс для выберите дату и время для просмотра на сайте из любой точки Мир.Все необходимое программное обеспечение и Оборудование включено, за исключением камера.

ГОСТ Часы HD 3G IP67 Потоковая передача пакета FLIR
ГОСТ ЧАСЫ HD 3G IP67 Streaming Пакет FLIR разработан для Торговый морской рынок и встроен в тяжелый Корпус из стекловолокна и включает: Пента-диапазон G3G-GSM-CDMA Высокоскоростной коммуникатор данных, a GWHD-A / D шлюз и имеет ГНТ-1.0-Нажмите кнопку, чтобы повернуть включение / выключение блока со светодиодным индикатором его текущий статус и предохранитель все снаружи водонепроницаемые корпус для удобства эксплуатации. Простой веб-интерфейс для выбора даты и время смотреть на сайте с в любой точке мира. Все необходимое Программное обеспечение и оборудование включено кроме камеры.

GWHD-IVR-1TB
ГОСТ Часы HD 1TB 6 Camera IVR (Интернет-видеорегистратор).Запись до 3 месяцев непрерывное воспроизведение видео с до 6 камер и управления онлайн. Простой веб-интерфейс для выберите дату и время для просмотра на сайте из любой точки Мир.
GWHD-A / D шлюз
GOST Watch HD Analog to IP Gateway: Просмотрите существующие камеры через наши на сайте и в IVR. С широкоформатным экраном. Разрешение VGA (704 X 480) до 30 кадров в секунду, Сжатие MPEG4.
GA-Пьезозуммер
Пьезо-зуммер
Эти мощные, надежная сигнализация имеет самый высокий выход, и являются наиболее водными и виброустойчивые звуковые устройства себе подобных в мире. Стандартное монтажное отверстие 11/16 ″ или поместится на 11/8 ″ с включенным толстая прокладка.
GP-WKPD-ADP Питание Supply
Блок питания 6 В для Беспроводная клавиатура GP-WKPD.Обеспечивает 6 В постоянного тока при 350 мА макс.

GOST-Xtreme-Mini-Dome-SS

ГОСТ Xtreme Mini Dome из нержавеющей стали Стальная камера: Изготовлен корпус камеры из Solid 316 ручной полировки Нержавеющая сталь до зеркального блеска, Цветной 1/3 ″ Sony High color 3D ~ DNR, 600 ТВЛ Цвет – 700 ТВЛ Ч / Б, 3,6 мм Объектив, угол обзора 90 °, день ~ ночь : 0.00019 люкс (Sens-Up), экранное меню включено Плата – Зеркальный купол, класс защиты IP67, NTSC, гарантия 3 года на внутреннюю Камера и 15-летняя гарантия на Корпус из нержавеющей стали.

ГОСТ-Мини-мяч

ГОСТ Мини-мяч: 1/3 ″ Sony Super HAD 520 ТВЛ, 6 светодиодов, день / ночь, объектив 3,6 мм, NTSC или PAL.

ГОСТ-Мини-мяч-РИ

ГОСТ Мини-мяч обратное изображение: 1/3 ″ Sony Super HAD 520 TVL, 6 светодиодов, День / Ночь, 3.Объектив 6 мм, NTSC или PAL.

GOST-Mini-Ball-W

ГОСТ Mini Ball PAL: 1/3 ″ Sony Super HAD 520 ТВЛ, 6 светодиодов, день / ночь, 2,8 мм Широкоугольный объектив, NTSC или PAL.

GOST-Mini-Ball-W-RI

ГОСТ Мини-мяч: 1/3 ″ Sony Super HAD 520 ТВЛ, 6 светодиодов, день / ночь, 2.Широкоугольный объектив 8 мм, NTSC или PAL.

GOST-Mini-Ball-W-RI

ГОСТ Мини-мяч: 1/3 ″ Sony Super HAD 520 ТВЛ, 6 светодиодов, день / ночь, ширина 2,8 мм Угловой объектив, NTSC или PAL.

ГОСТ-ВФ-Шар

ГОСТ Варифокальный шаровой кулачок: 1/3 Sony БЫЛО 700 ТВЛ, 36 светодиодов, 2.8 к 11 мм день / ночь, NTSC или PAL.

ГОСТ-Деревянный Мини-Купол

ГОСТ Деревянный мини-купол из алюминия Внутренняя камера: Корпус камеры из Обработанный алюминий с отделкой под дерево, Цветной 1/3 ″ Sony High color 3D ~ DNR, 600 ТВЛ Цвет – 700 ТВЛ Ч / Б, линза 3,6 мм, Угол обзора 90 °, день ~ ночь: 0,00019 Люкс (Sens-Up), OSD на борту – Копченый Купол, NTSC или PAL.

ГОСТ-Черный купол

ГОСТ ЧЕРНЫЙ Алюминиевый мини-купол Внутренняя камера: корпус камеры изготовлен из обработанного алюминия с Отделка ЧЕРНАЯ, цвет 1/3 ″ Sony High цветной 3D ~ DNR, 600ТВЛ Цвет – 700ТВЛ Ч / Б, линза 3,6 мм, угол обзора 90 ° Вид, День ~ Ночь: 0,00019 Люкс (Sens-Up), OSD на борту – копченый Купол, NTSC или PAL.

ГОСТ-Серебро-Купол

ГОСТ СЕРЕБРЯНЫЙ Алюминиевый мини-купол Внутренняя камера: Корпус камеры из Обработанный алюминий с СЕРЕБРЯНОЙ отделкой, Цветной 1/3 ″ Sony High color 3D ~ DNR, 600 ТВЛ Цвет – 700 ТВЛ Ч / Б, линза 3,6 мм, Угол обзора 90 °, день ~ ночь: 0,00019 Люкс (Sens-Up), OSD на борту – Зеркало Купол, NTSC или PAL.

ГОСТ-Мини-купол-LED

ГОСТ Мини-купольная светодиодная внутренняя камера: 1/3 ″ Sony Super HAD II CCD, 540 ТВЛ, Объектив с фиксированной диафрагмой 3,6 мм и инфракрасным портом Светодиодный ночной диапазон длиной 20 футов, *** NTSC Только***.

GMM-IP67-PowerOut

GOST Датчик отключения фантомного питания переменного тока (110 В)
Корпус беспроводного берегового датчика потери мощности переменного тока GMM-IP67-PowerOut разработан для работы в суровых морских условиях и настроен на включение сигнала тревоги при отключении берегового питания.При временном переключении питания он имеет примерно 8-минутную задержку. Датчик просто подключается к любой розетке 110 В переменного тока, чтобы контролировать потерю мощности.

ГОСТ НТ-Эволюция 2.0:
ГОСТ NT-Evolution 2.0 был разработан, чтобы предложить водонепроницаемую, беспроводную систему безопасности, мониторинга и слежения морского уровня, которая обеспечивает глобальное включение / отключение и реле управления через спутник из любой точки мира с гарантией резервного питания от батареи. Он разработан для защиты океанских судов и любых других объектов, которым требуется прочная, водонепроницаемая система безопасности, мониторинга и слежения. Простая установка, беспроводные датчики можно контролировать, а системой можно управлять дистанционно, независимо от того, где находится судно, за исключением самых крайних полюсов.

Модифицированный блок управления GOST Phantom лежит в основе системы, обеспечивая логику для всех беспроводных датчиков, выходов и брелоков, обеспечивая при этом полную резервную батарею для удостоенной наград спутниковой антенны слежения GOST Nav-Tracker Inmarsat в при событии отключение питания устройства.

Широкий спектр до 64 беспроводных датчиков может защитить и контролировать ваше судно, в то время как 5 беспроводных реле позволяют вам управлять любой функцией переменного или постоянного тока на борту или активировать другие устройства, такие как внешние сирены, стробоскопы или даже импульсные палубные или кокпитные огни. когда система переходит в режим тревоги.Предназначен для «предотвращения события», потенциальные похитители часто покидают судно сразу же по тревоге, прежде чем украсть электронику, оборудование или само судно. GOST NT Evolution 2.0 использует веб-сайт GOST Nav-Tracker 5-го поколения и сверхнадежную спутниковую группировку Inmarsat для всей связи и управления. Также имеется дополнительный встроенный четырехдиапазонный модуль GPRS / GSM для улучшенной одновременной передачи голосовых и текстовых сообщений и управления в сотовом диапазоне GSM. Для этой функции необходимо добавить SIM-карту, и она не требуется для работы системы.

В состав GOST NT-Evolution 2.0 входят антенна GOST Nav-Tracker со встроенным GPS-приемником и двусторонний спутниковый модем Inmarsat, блок управления GOST Nav-Tracker Evolution 2.0 с внутренним модифицированным блоком GOST Phantom Control со встроенным четырехдиапазонным GPRS / Модуль GSM внутри корпуса с классом защиты IP с внутренним резервным аккумулятором для антенны Phantom и Nav-Tracker, двух пультов дистанционного управления с брелоком GMM-KF2, 30-футового антенного кабеля, 6-футового кабеля питания и скрытого монтажного кронштейна для антенны. – См. Дополнительную информацию по адресу: https: // gostglobal.com / boat-alarms-yacht-alarm-and-tracking-packages / nt-evolution.htm # sthash.iuOFMFHC.dpuf

ГНТ-1.0-30

GOST Nav-Tracker 1.0 Устройство слежения за SAT / GPS с кабелем питания 30 футов и водонепроницаемым предохранителем.

ГНТ-1.0-60

GOST Nav-Tracker 1.0 Устройство слежения за SAT / GPS с кабелем питания 60 футов и водонепроницаемым предохранителем.

ГНТ-1.0-90

GOST Nav-Tracker 1.0 Устройство слежения за SAT / GPS с кабелем питания 90 футов и водонепроницаемым предохранителем.

GMM-KF2

ГОСТ Фантомный двухсторонний брелок дистанционного управления с кнопками с подсветкой.

GMM-IP67-LVS12 / 24
GOST Phantom Water Resistant Low Voltage Sensor 12/24 (промышленная прочность).

GMM-IP67-HWS

ГОСТ Фантомный водостойкий датчик высокой воды (промышленной прочности).

GMM-IP67-TempSensor
GOST Phantom Wireless Temperature Sensor.

GMM-IP67-Морозильник

Фантомный беспроводной датчик морозильной камеры

подает сигнал тревоги, если температура достигает 39.5 ° F (+/- 5,4 ° F).

GMM-IP67-Heat
GOST Phantom GMM-IP67-Heat Беспроводной тепловой датчик срабатывает, если температура достигает 160 ° F [71 ° C] (+/- 5.4 ° F [+/- 3 ° C]) Датчик сбрасывается, когда температура достигает 130 ° F [54 ° C] (+/- 10 ° F [+/- 6 ° C]).

GMM-SD
GOST Фантомный беспроводной дымовой извещатель.
GMM-MSWR
Беспроводной водостойкий цифровой инфракрасный датчик движения с защитой от домашних животных весом 90 фунтов.

GMM-IP67-DC

ГОСТ Фантомные водонепроницаемые дверные / люковые контакты (промышленная прочность).
** Датчик расширения не включен / выберите из раздела «Датчик расширения» **

GDC-EXT-WG

Датчик расширения дверного контакта: 2 ″ x.25-дюймовый миниатюрный переключатель для поверхностного монтажа. Большой зазор – до 3 дюймов между датчиком и магнитом.

GDC-EXT-WGHD

Датчик расширения дверного контакта: 4 ″ x.Комплект переключателей для установки на внешней поверхности 5 ″ * СУПЕР ТЯЖЕЛЫЙ РЕЖИМ * с зазором до 3 дюймов между датчиком и магнитом.

GMM-IP67-IBS

Комплект электрического лучевого датчика «Фантом-фото» ГОСТ – кабель 33 ′.

GMM-IP67-IBS 2

ГОСТ «Фантом-фото электрический датчик луча 2 комплекта – кабель 33 ′.

GMM-IP67-IBS-Выход сирены

GOST Phantom Water Resistant Photo Electric Beam Sensor Complete Set-33 ′ Кабель и дополнительный выход для подключения сирены.Сирена в комплект не входит.

GMM-IP67-IBS2-Выход сирены

GOST Phantom Water Resistant Photo Electric Beam Sensor 2 Complete Sets-33 ′ Кабель и дополнительный выход для подключения сирены.Сирена в комплект не входит.

GMM-IP67-DS2

GOST Phantom Wireless Deck Sensor 2 сенсорная матрица.

GMM-IP67-DS2M

GOST Phantom Wireless Deck Sensor 2 сенсорной матрицы для металлических настилов.

GMM-IP67-DS4

GOST Phantom Wireless Deck Sensor 4 сенсорной матрицы.

GMM-IP67-DS4M

GOST Phantom Wireless Deck Sensor 4-х сенсорная матрица для металлических настилов.

GMM-IP67-Pull-25

ГОСТ Фантомный водостойкий датчик отрыва со свинцом 25 футов.

GP-IP67-WKPD-LCD

Беспроводная водонепроницаемая ЖК-клавиатура GOST Phantom: 32-зонная беспроводная фиксированная ЖК-клавиатура. Работает от 2 батареек AA, со встроенной резервной батареей для использования с GOST Phantom и GP Insight HD.

GMM-IP67-RLY-Z1

GOST Phantom Water Resistant 2-way Wireless Relay / Zone.

GP-Commercial-RP-120 В перем. Тока

GOST Phantom Коммерческий морской беспроводной ретранслятор с классом защиты IP в сверхмощном корпусе из стекловолокна с источником питания 120 В переменного тока и резервным аккумулятором.

GP-Commercial-RP-240 В перем. Тока

GOST Phantom Коммерческий морской беспроводной ретранслятор с классом защиты IP в сверхмощном корпусе из стекловолокна с источником питания 240 В переменного тока и резервным аккумулятором.

GA Барьер

ГОСТ Акустический барьер: Звуковой барьер, изменяющий поведение: непереносимое уникальное внимание, получающее запатентованную частотную диаграмму.

GA-Сирена

Gost Acoustics Стандартная водонепроницаемая двухтональная сирена, 30 Вт.

GA-Мини-сирена

Gost Acoustics Стандартная водонепроницаемая двухтональная сирена, 30 Вт.

Беспроводная сирена со встроенным стробоскопом, только питание от батареи, 100 дБ.

GA-Строб-белый

ГОСТ Белые стробоскопы: сверхмалые, автономные, полусферические светодиодные фонари для поверхностного или внутреннего монтажа в составных фарах, поворотных фарах и узлах задних фонарей.25 шаблонов вспышки Scan-Lock, включает функцию синхронизации для попеременного и синхронного мигания нескольких ламп. Новая технология линз улучшает распределение света для оптимального рассеивания и интенсивности предупреждающего сигнала под критическими углами. Включает хромированный фланец, комплект для поверхностного монтажа из прочного АБС-пластика.

GA-стробоскоп-красный

ГОСТ Красные стробоскопы: сверхмалые, автономные, полусферические светодиодные фонари для поверхностного или внутреннего монтажа в составных фарах, поворотных и задних фонарях.25 шаблонов вспышки Scan-Lock, включает функцию синхронизации для попеременного и синхронного мигания нескольких ламп. Новая технология линз улучшает распределение света для оптимального рассеивания и интенсивности предупреждающего сигнала под критическими углами. Включает хромированный фланец, комплект для поверхностного монтажа из прочного АБС-пластика.

ГОСТ Плащ 10

Непроницаемое дымовое облако останавливает воров на их следах, предотвращает потерю имущества, сбивает с толку вора и заставляет нарушителя покинуть судно, пока не прибудет группа реагирования.Плащ ГОСТ 10 заполнит площадь 1430 кв. Футов за 30 секунд (480 CFS).

ГОСТ Плащ 20

Непроницаемое дымовое облако останавливает воров на их следах, предотвращает потерю имущества, сбивает с толку вора и заставляет нарушителя покинуть судно, пока не прибудет группа реагирования.Плащ ГОСТ 20 заполнит площадь 2188 кв. Футов за 30 секунд (700 CFS).

I РАЗДЕЛЫ ГОСТ 26020-83 СПЕЦИФИКАЦИЯ, РОССИЙСКИЙ СТАНДАРТ I СТАЛЬНЫЕ БАЛКИ С ПАРАЛЛЕЛЬНЫМ ФЛАНЦЕМ – METALA KONSTRUKCIJAS

В данной таблице представлены технические условия на стальные параллельные фланцевые балки стандарта ГОСТ I РФ.Технические характеристики, свойства, размеры I раздела. Балка двутавровая изготавливается по ГОСТ

ГОСТ 26020-83 (ГОСТ 26020-83)

Стандартные двутавровые балки

Идентификационный номер	Номинальные размеры					Поперечное сечение	Номинальная масса 1м	Свойства сечения, статические данные
	мм					А		Х-Х				Y-Y
	ч	б	с	т	р	см2	кг / м	Ix, см4	Wx, см3	Sx, см3	тх, см	Iy, см4	Вт, см3	ty, см
10Б1	100,0	55	4,1	5,7	7	10,32	8,1	171	34,2	19,7	4,07	15,9	5,8	1,24
12Б1	117,6	64	3,8	5,1	7	11,03	8,7	257	43,8	24,9	4,83	22,4	7,0	1,45
12Б2	120,0	64	4,4	6,3	7	13,21	10,4	318	53,0	30,4	4,90	27,7	8,6	1,45
14Б1	137,4	73	3,8	5,6	7	13,39	10,5	435	63,3	35,8	5,70	36,4	10,0	1,65
14Б2	140.0	73	4,7	6,9	7	16,43	12,9	541	77,3	44,2	5,74	44,9	12,3	1,65
16Б1	157,0	82	4,0	5,9	9	16,18	12,7	689	87,8	49,5	6,53	54,4	13,3	1,83
16Б2	160,0	82	5,0	7,4	9	20,09	15,8	869	108,7	61,9	6,58	68,3	16,6	1,84
18Б1	177,0	91	4,3	6,5	9	19,58	15,4	1063	120,1	67,7	7,37	81,9	18,0	2,04
18Б2	180,0	91	5,3	8,0	9	23,95	18,8	1317	146,3	83,2	7,41	100,8	22,2	2,05
20Б1	200	100	5,6	8,5	12	28,49	22,4	1943	194,3	110,3	8,26	142,3	28,5	2,23
23Б1	230	110	5,6	9,0	12	32,91	25,8	2996	260,5	147,2	9,54	200,3	36,4	2,47
26Б1	258	120	5,8	8,5	12	35,62	28,0	4024	312,0	176,6	10,63	245,6	40,9	2,63
26Б2	261	120	6,0	10,0	12	39,70	31,2	4654	356,6	201,5	10,83	288,8	48,1	2,70
30Б1	296	140	5,8	8,5	15	41,92	32,9	6328	427,0	240,0	12,29	390,0	55,7	3,05
30Б2	299	140	6,0	10,0	15	46,67	36,6	7293	487,8	273,8	12,50	458,6	65,5	3,13
35Б1	346	155	6,2	8,5	18	49,53	38,9	10060	581,7	328,6	14,25	529,6	68,3	3,27
35Б2	349	155	6,5	10,0	18	55,17	43,3	11550	662,2	373,0	14,47	622,9	80,4	3,36
40Б1	392	165	7,0	9,5	21	61,25	48,1	15750	803,6	456,0	16,03	714,9	86,7	3,42
40Б2	396	165	7,5	11,5	21	69,72	54,7	18530	935,7	529,7	16,30	865,0	104,8	3,52
45Б1	443	180	7,8	11,0	21	76,23	59,8	24940	1125,8	639,5	18,09	1073,7	119,3	3,75
45Б2	447	180	8,4	13,0	21	85,96	67,5	28870	1291,9	732,9	18,32	1269,0	141,0	3,84
50Б1	492	200	8,8	12,0	21	92,98	73,0	37160	1511,0	860,4	19,99	1606,0	160,6	4,16
50Б2	496	200	9,2	14,0	21	102,80	80,7	42390	1709,0	970,2	20,30	1873,0	187,3	4,27
55Б1	543	220	9,5	13,5	24	113,37	89,0	55680	2051,0	1165,0	22,16	2404,0	218,6	4,61
55Б2	547	220	10,0	15,5	24	124,75	97,9	62790	2296,0	1302,0	22,43	2760,0	250,9	4,70
60Б1	59	230	10,5	15,5	24	135,26	106,2	78760	2656,0	1512,0	24,13	3154,0	274,3	4,83
60Б2	597	230	11,0	17,5	24	147,30	115,6	87640	2936,0	1669,0	24,39	3561,0	309,6	4,92
70Б1	691	260	12,0	15,5	24	164,70	129,3	125930	3645,0	2095,0	27,65	4556,0	350,5	5,26
70Б2	697	260	12,5	18,5	24	183,60	144,2	145912	4187	2393,0	28,19	5437,0	418,2	5,44
80Б1	791	280	13,5	17,0	26	203,20	159,5	1	5044	2917,0	31,33	6244,0	446,0	5,54
80Б2	798	280	14,0	20,5	26	226,60	177,9	232200	5820	3343,0	32,01	7527,0	537,6	5,76
90Б1	893	300	15,0	18,5	30	247,10	194,0	304400	6817	3964,0	35,09	8365,0	557,6	5,82
90Б2	900	300	15,5	22,0	30	272,40	213,8	349200	7760	4480,0	35,80	9943,0	662,8	6,04
100Б1	990	320	16,0	21,0	30	293,82	230,6	446000	9011	5234,0	38,96	11520,0	719,9	6,26
100Б2	998	320	17,0	25,0	30	328,90	258,2	516400	10350	5980,0	39,62	13710,0	856,9	6,46
100Б3	1006	320	18,0	29,0	30	364,00	285,7	587700	11680	6736,0	40,18	15900,0	993,9	6,61
100Б4	1013	320	19,5	32,5	30	400,60	314,5	655400	12940	7470,0	40,45	17830,0	1114,3	6,67

Широкополочные балки

Идентификация	Номинальные размеры					Поперечное сечение	Номинальная масса 1м	Свойства сечения, статические данные
	мм					А		Х-Х				Y-Y
	ч	б	с	т	R	см2	кг / м	Ix, см4	Wx, см3	Sx, см3	тх, см	Iy, см4	Вт, см3	ты, см
20Ш1	193	150	6,0	9,0	13	38,95	30,6	2660	275	153	8,26	507	67,6	3,61
23Ш1	226	155	6,5	10,0	14	46,08	36,2	4260	377	210	9,62	622	80,2	3,67
26Ш1	251	180	7,0	10,0	16	54,37	42,7	6225	496	276	10,70	974	108,2	4,23
26Ш2	255	180	7,5	12,0	16	62,73	49,2	7429	583	325	10,88	1168	129,8	4,31
30Ш1	291	200	8,0	11,0	18	68,31	53,6	10400	715	398	12,34	1470	147,0	4,64
30Ш2	295	200	8,5	13,0	18	77,65	61,0	12200	827	462	12,53	1737	173,7	4,73
30 3	299	200	9,0	15,0	18	87,00	68,3	14040	939	526	12,70	2004	200,4	4,80
35O1	338	250	9,5	12,5	20	95,67	75,1	19790	1171	651	14,38	3260	261	5,84
35Ш2	341	250	10,0	14,0	20	104,74	82,2	22070	1295	721	14,52	3650	292	5,90
35Ш3	345	250	10,5	16,0	20	116,30	91,30	25140	1458	813	14,70	4170	334	5,99
40Ш1	388	300	9,5	14,0	22	122,40	96,1	34360	1771	976	16,76	6306	420	7,18
40Ш2	392	300	11,5	16,0	22	141,60	111,1	39700	2025	1125	16,75	7209	481	7,14
40Ш3	396	300	12,5	18,0	22	157,20	123,4	44740	2260	1259	16,87	8111	541	7,18
50Ш1	484	300	11,0	15,0	26	145,70	114,4	60930	2518	1403	20,45	6762	451	6,81
50Ш2	489	300	14,5	17,5	26	176,6	138,7	72530	2967	1676	20,26	7900	526	6,69
50Ш3	495	300	15,5	20,5	26	199,20	156,4	84200	3402	1923	20,56	9250	617	6,81
50 4	501	300	16,5	23,5	26	221,70	174,1		3838	2173	20,82	10600	707	6,92
60Ш1	580	320	12,0	17,0	28	181,10	142,1	107300	3701	2068	24,35	9302	581	7,17
60Ш2	587	320	16,0	20,5	28	225,30	176,9	131800	4490	2544	24,19	11230	702	7,06
60ШЗ	595	320	18,0	24,5	28	261,80	205,5	156900	5273	2997	24,48	13420	839
60Д14	603	320	20,0	28,5	28	298,34	234,2	182500	6055	3455	24,73	15620	976	7,23
70Ш1	683	320	13,5	19,0	30	216,40	169,9	172000	5036	2843	28,19	10400	650	6,93
70Ш2	691	320	15,0	23,0	30	251,70	197,6	205500	5949	3360	28,58	12590	787	7,07
70ШЗ	700	320	18,0	27,5	30	299,80	235,4	247100	7059	4017	28,72	15070	942	7,09
70 4	708	320	20,5	31,5	30	341,60	261,1	284400	8033	4598	28,85	17270	l079	7,11
70 5	718	320	23,0	36,5	30	389,7	305,9	330600	9210	5298	29,13	20020	1251	7,17

Балка колонн

Идентификация	Номинальные размеры					Поперечное сечение	Номинальная масса 1м	Свойства сечения, статические данные
	ч	б	с	т	R			Х-Х				Y-Y
	мм					см 2	кг / м	Ix, см4	Wx, см3	Sx, см3	тх, см	Iy, см4	Вт, см3	ty, см
20К1	195	200	6,5	10,0	13	52,82	41,5	3820	392	216	8,50	1334	133	5,03
20к2	198	200	7,0	11,5	13	59,70	46,9	4422	447	247	8,61	1534	153	5,07
23К1	227	240	7,0	10,5	14	66,51	52,2	6589	580	318	9,95	2421	202	6,03
23K2	230	240	8,0	12,0	14	75,77	59,5	7601	661	365	10,02	2766	231	6,04
26К1	255	260	8,0	12,0	16	83,08	65,2	10300	809	445	11,14	3517	271	6,51
26K2	258	260	9,0	13,5	16	93,19	73,2	11700	907	501	11,21	3957	304	6,52
26К3	262	260	10,0	15,5	16	105,90	83,1	13560	1035	576	11,32	4544	349	6,55
30К1	296	300	9,0	13,5	18	108,00	84,8	18110	1223	672	12,95	6079	405	7,50
30к2	300	300	10,0	15,5	18	122,70	96,3	20930	1395	771	13,06	6980	465	7,54
30К3	304	300	11,5	17,5	18	138,72	108,9	23910	1573	874	13,12	7881	525	7,54
35К1	343	350	10,0	15,0	20	139,70	109,7	31610	1843	1010	15,04	10720	613	8,76
35К2	348	350	11,0	17,5	20	160,40	125,9	37090	2132	1173	15,21	12510	715	8,83
35K3	353	350	13,0	20,0	20	184,10	144,5	42970	2435	1351	15,28	14330	817	8,81
40К1	393	400	11,0	16,5	22	175,80	138,0	52400	2664	1457	17,26	17610	880	10,00
40К2	400	400	13,0	20,0	22	210,96	165,6	64140	3207	1767	17,44	21350	1067	10,06
40К3	409	400	16,0	24,5	22	257,80	202,3	80040	3914	2180	17,62	26150	1307	10,07
40К4	419	400	19,0	29,5	22	308,60	242,2			4694	2642	17,85	31500	1575	10,10
40К5	431	400	23,0	35,5	22	371,00	291,2	121570		5642	3217	18,10	37910	1896	10,11

Балки дополнительные серии D (Д)

Идентификация	Номинальные размеры					Поперечное сечение	Номинальная масса 1м	Свойства сечения, статические данные
	ч	б	с	т	R			Х-Х				Y-Y
	мм					см2	кг / м	Ix, см4	Wx, см3	Sx, см3	тх, см	Iy, см4	Вт, см3	ty, см
24ДБ1	239	115	5,5	9,3	15	35,45	27,8	3535	295,8	166,6	9,99	236,8	41,2	2,58
27ДБ1	269	125	6,0	9,5	15	40,68	31,9	5068	376,8	212,7	11,16	310,5	49,7	2,76
36ДБ1	360	145	7,2	12,3	18	62,60	49,1	13800	766,4	434,1	14,84	627,6	86,6	3,17
35ДБ1	349	127	5,8	8,5	15	42,78	33,6	8540	489,4	279,4	14,13	291,5	45,9	2,61
40ДБ1	399	139	6,2	9,0	15	50,58	39,7	13050	654,2	374,5	16,06	404,4	58,2	2,83
45ДБ1	450	152	7,4	11,0	15	67,05	52,6	21810	969,2	556,8	18,04	646,2	85,0	3,10
45ДБ2	450,0	180,0	7,6	13,3	18	82,8	65,0	28840	1280	722,0	18,7	1300	144	3,96
30ДШ1	300,6	201,9	9,4	16,0	18	92,6	72,7	15090	1000	563,0	12,8	2200	218	4,87
40ДШ1	397,6	302,0	11,5	18,7	22	159,0	124,0	46330	2330	1290,0	17,1	8590	569	7,36
50ДШ1	496,2	303,8	14,2	21,0	26	198,0	155,0	86010	3470	1950,0	20,8	9830	647	7,05

TOP HEADLINES
