Лента конвейерная ГОСТ 20-85

Грамотный подбор конвейерной (транспортерной) ленты позволяет увеличить экономическую эффективность используемого оборудования. Лента конвейерная ГОСТ 20-85 применяется во многих отраслях промышленности, но в различных сферах деятельности режим эксплуатации может значительно отличаться, для оптимального выбора полотна следует учитывать множество факторов, таких как: характеристика и свойства транспортируемого материала, нагруженность конвейера, условия окружающей среды и т.д. На нашем складе представлена отечественная лента транспортерная ГОСТ 20-85, а также импортная DIN 22102. Сравнительные характеристики представлены ниже.
ГОСТ 20-85 ленты конвейерные резинотканевые подразделяются на следующие типы:
Тип
Перемещаемый материалРежим эксплуатацииКатегория ткани и прочность по основе, Н/ммГруппа резины
1.1
Материалы горнодобывающей промышленности фракцией до 500 ммОчень тяжелыйМК, ТК 400А, Б
1.2
Полезные ископаемые фракцией до 350
ТяжелыйМК, ТК 200-400А, Б
2.1
Абразивные породы до 150 мм (ракушечник, щебенка)СреднийТЛК, ТК 100-300А, Б, И
2.2
Малоабразивные грузы до 150 мм (суглинок, пескоцемент, гравий)-//-ТЛК, ТК 100-300И, Б
2Т1, 2Т2, 2Т3Материалы с температурой: Т1 - до 100 град., Т2 - до 150 град., Т3 - до 200 град.-//-ТК 100 - 300Т1, Т2, Т3

Материалы мелких фракций (зерновые культуры, щепки)ЛегкийТЛК, ТК 100-300, БКНЛИ, Б
3
Продукты сельскохозяйственной отрасли-//-ТК 100, БКНЛИ, Б
4
Сельхозпродукты (только для конвейеров со сплошным настилом)-//-ТК 100, БКНЛИ, Б

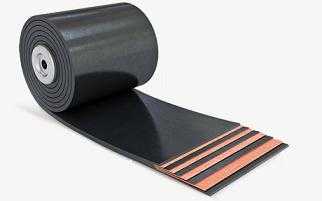

Лента конвейерная резинотканевая ГОСТ 20-85 состоит из каркаса и обкладок, при изготовлении каркаса используются различные группы тканей, каждой из которых соответствуют свои физико-механические свойства. Типы ткани и номинальная разрушающая нагрузка на разрыв по основе и утку указаны в таблице.

Вид ткани
Состав ткани прокладки, основа / уток

Прочность при разрыве тканевой

прокладки, Н/мм

по основепо утку
МК - 400Р / Р *400100
ТК - 400Р / P400
75
ТК - 300P / P300
50
ТЛК - 300E / P300
60
ТК-200-2P / P200
65
ТЛК-200E / P200
55
ТК - 100P / P100
60
БКНЛ-65, БКНЛ-65-2Основа и уток из комбонитей (полиэфир, хлопок)65
20

* Р — нити из полиамидного волокна, Е — нити из полиэфирного волокна

Прочностные характеристики на разрыв для ленты конвейерной резинотканевой ГОСТ 20-85 можно рассчитать путем перемножения числа прокладок на соответствующий показатель одной прокладки, по основе.

Пример:

Лента конвейерная 2.1-500-4-ТК-200-2-5-2-Б-РБ ГОСТ 20-85, количество прокладок 4 шт., прочность прокладки из ткани ТК-200-2 по основе 200 Н/мм, тогда разрывная прочность будет составлять 4 х 200= 800Н/мм.

Импортная транспортерная лента DIN 22102 изготавливается с минимальной разрушающей нагрузкой следующих значений: 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 Н/мм. При этом разрушающая нагрузка на разрыв указана не для каждой прокладки, а для всей толщины транспортерной ленты.

    Тяговый каркас для конвейерных лент изготавливается из следующих материалов, каждому из которых присвоено свое обозначение:

Р - полиамид;
Е - полиэстер;
В - хлопок;Z – вискоза;R - рейон;D – арамид

    Специальные свойства в обозначении конвейерной ленты соответствуют следующим символам:

Е - антистатические резиновые обкладкамиG – жиро и маслостойкая
Т - термостойкая
А - для пищевых продуктов
R - морозостойкаяС - для химических продуктов

Сравнительные показатели свойств применяемых классов резины для обкладок ленты транспортерной ГОСТ 20-85 и DIN 22102 приведены в таблице
Показатели
Класс резины, ГОСТ 20-85
Тип обкладки DIN 22102
А
Б
И
Т3
W
X
Y
Z
Прочность на разрыв, МПа
24,5
19,6
15
11
18
25
20
15
Потери объема при истирании, мм. куб.
160
160
100
200
90
120
150
250

Маркировка и обозначение конвейерных лент:

Лента конвейерная 2.2-800-4-ТК-200-2-5-2-Б-РБ ГОСТ 20-85DIN 22102 – 1600-EP-630/4/5/2 Y
2.2 - тип ленты
1600- ширина
800 — ширинаЕ - материал основы полиэстер
4 - число тканевых прокладокР - материал утка полиамид
ТК-200-2 - вид ткани прокладок630 — минимальная разрывная сила, Н/мм
5 - толщина слоя рабочей обкладки4 — число тканевых прокладок
2 - толщина слоя нерабочей обкладки5 — толщина слоя рабочей обкладки
Б - класс резины
2 — толщина слоя нерабочей обкладки
РБ - обрезиненный бортY — тип резины используемой в обкладках

Примечание для DIN 22102:  Если при изготовлении каркаса транспортерной ленты были использованы разные ткани, то в обозначении первая буква указывает материал основы, а вторая материал утка.

Наша компания осуществляет поставки транспортерной ленты конвейерной ГОСТ 20-85 и DIN 22102, купить которую мы предлагаем по выгодной цене, стоимость складских позиций можно посмотреть пройдя по ссылке "Прайс".

beltprofi.ru

ГОСТ 20-85 Ленты конвейерные (транспортерные) резинотканевые. Технические условия

Главная → Гост → Ленты конвейерные

Раздел 1. Основные параметры конвейерных (транспортерных) лент

Настоящий стандарт распространяется на конечные конвейерные (транспортерные) ленты c резинотканевым послойным тяговым каркасом и наружными резиновыми обкладками с плоскими поверхностями, лрименяемые для транспортирования сыпучих, кусковых и штучных грузов на ленточных конвейерах с плоскими или желобчатыми роликоопорами.

Стандарт не paспространяется на конвейерные (транспортерные) ленты с каркасом и обкладками из других материалов.

Требования настоящего стандарта являются обязательными.

1. Основные параметры конвейерных (транспортерных) лент

1.1. В зависимости от условий эксплуатации и назначения транспортерной ленты изготовляют четырех типов: 1,2, 3, 4 и следующих видов: общего назначения. морозостойкие, теплостойкие, трудновоспламеняющие (для угольных и сланцевых шахт), трудновоспламеняющиесяп морозостойкие и пищевые. Типы и виды транспортерных (конвейерных) лент приведены в ГОСТ 20-85.

1.2. Транспортерные (конвейерные) ленты всех типов должны иметь резинотканевый послойный тяговый каркас из тканей.

В каркасе конвейерных лент из синтетических тканей между тканевыми прокладками должны быть резиновые прослойки.

1.3. Конвейерные (транспортерные) ленты типа 1 изготовляют с резиновыми обкладками рабочей и нерабочей поверхностей и резиновыми бортами.

В зависимости от условий эксплуатации конвейерные ленты типа 1 подразделяются на два подтипа:

1.1 — для очень тяжелых условий эксплуатации. Конвейерные ленты должны иметь под рабочей резиновой обкладкой защитную прокладку из ткани, обеспечивающую номинальную прочность по основе и утку 200 или 300 Н/мм;

1.2 — для тяжелых условий эксплуатации. Конвейерные ленты должны иметь защитную прокладку из ткани с номинальной прочностью по основе и утку 200 Н/мм или брекерную прокладку с номинальной прочностью по основе 40 Н/мм и по утку 100 Н/мм.

Трудновоспламеняющиеся конвейерные ленты 1.2Ш и 1.2ШМ должны иметь под рабочей резиновой обкладкой брекерную прокладку с номинальной прочностью по основе 40 Н/мм и по утку 100 Н/мм.

1.4. Конвейерные ленты типа 2 изготовляют с резиновыми обкладками рабочей и нерабочей поверхности.

Конвейерные ленты видов трудновоспламеняющиеся и трудновоспламеняюшиеся морозостойкие всех ширин, пищевые шириной от 300 до 800 мм включительно и транспортерные ленты видов общего назначения и морозостойкие шириной свыше 1000 мм изготовляют с резиновыми бортами. Ленты видов общего назначения и морозостойкие из синтетических тканей шириной до 1000 мм включительно и ленты вида теплостойкие (2Т1, 2Т2, 2Т3) всех ширин изготавливают с резиновыми или нарезными бортами.

Конвейерные ленты общего назначения шириной до 650 мм включительно на основе тканей из комбинированных нитей и пищевые шириной более 800 мм по согласованию изготовителя с потребителем изготовляют с нарезными бортами. Конвейерные (транспортерные) ленты общего назначения на основе тканей из комбинированных нитей шириной свыше 650 мм изготовляют с резиновыми бортами.

По согласованию изготовителя с потребителем допускается конвейерные ленты типа 2 общего назначения и морозостойкие шириной до 1400 мм включительно и трудновоспламеняющиеся (2Ш и 2ШМ) шириной до 750 мм включительно на основе синтетических тканей изготовлять с нарезными бортами.

1.5. Конвейерные ленты типа 3 изготовляют с резиновой обкладкой рабочей поверхности и нарезными бортами. Допускается изготовлять ленты типа 3 с нижней тканевой прокладкой, завернутой вокруг борта каркаса на рабочую поверхность ленты.

1.6. В каркасе конвейерных лент типов 1, 2, 3, а также двухпрокладочных типа 4 поперечные стыки тяговых (тканевых) прокладок должны быть расположены под углом от 45 до 70 к продольной оси ленты. В конвейерных лентах длиной 80 м и более допускается не более одного стыка на одной из внешних прокладок, и не более двух стыков на каждой из внутренних прокладок каркаса. В одной и той же прокладке поперечные стыки должны быть удалены друг от друга не менее чем на 5000 мм, в соседних — на расстояние не менее двойной ширины ленты, причем это расстояние должно быть не менее 1500 мм.

Допускается конвейерные ленты типов 1, 2 и 3 шириной 1600 мм и более изготовлять с продольными стыками прокладок каркаса. При этом внешние прокладки этих лет должны иметь не более одного продольного стыка, а каждая внутренняя прокладка — не более двух продольных стыков. Продольные стыки соседних прокладок должны отстоять друг от друга и от наружной кромки каркаса не менее чем на 100 мм, а в одной и той же прокладке — не менее чем на 200 мм.

Расположение и количество стыков проверяют при операционном контроле и процессе изготовления конвейерных лент.

1.7. Для изготовления конвейерных лент применяют технические ткани, обеспечивающие соответствие лент требованиям настоящего стандарта.

1.8. Условное обозначение конвейерной ленты должно содержать буквенные и цифровые индексы, обозначающие тип и вид ленты, ее ширину в миллиметрах, число тканевых прокладок каркаса, сокращенное наименование ткани, толщину резиновых обкладок на рабочей и нерабочей сторонах ленты в миллиметрах, класс обкладочной резины и обозначение настоящего стандарта.

Для конвейерных лент типа 2 после класса обкладочной резины следует указывать вид борта: «РБ» — резиновый борт; «НБ» — нарезной борт.

Примеры условных обозначений:

Лента конвейерная типа 1, подтипа 1.1 общего назначения, шириной 1600 мм, с четырьмя прокладками из ткани МК-400/120-3, с рабочей обкладкой 8 мм и нерабочей 2 мм из резины класса А:

Лента 1.1-1600-4МК-400/120-3-8-2-А ГОСТ 20-85

То же типа 1, подтипа 1.2Ш трудновоспламеняющаяся для угольных шахт, шириной 1000 мм, с пятью прокладками из ткани ТК-200-2, с рабочей обкладкой толщиной 6 мм и нерабочей 3.5 мм из резины класса Г-1:

Лента 1.2Ш-1000-5-ТК-200-2-6-3,5-Г-1

То же, типа 2, морозостойкая, шириной 1200 мм с четырмя прокладками из ткани ТК-200-2, с рабочей обкладкой толщиной 5 мм и нерабочей 2 мм из резины класса М с резиновым бортом:

Лента 2М-1200-4-ТК-200-2-5-2-М-РБ ГОСТ 20-85

То же типа 3, общего назначения, шириной 800 мм с тремя прокладками из ткани ТК-100, с рабочей обкладкой толщиной 3 мм из резины класса Б:

Лента 3-800-3-ТК-100-3-Б ГОСТ 20-85

То же, типа 4, пищевая, шириной 500 мм с двумя прокладками из ткани БКНЛ-65, с рабочей обкладкой толщиной 2 мм и нерабочей 1 мм из резины класса П:

Лента 4П-500-2-БКНЛ-65-2-1-П ГОСТ 20-85

yar-eng.ru

ГОСТ 20-85 Ленты конвейерные резинотканевые. Технические условия

Текст ГОСТ 20-85 Ленты конвейерные резинотканевые. Технические условия

ГОСТ 20-85

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЛЕНТЫ КОНВЕЙЕРНЫЕ
РЕЗИНОТКАНЕВЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПКИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЛЕНТЫ КОНВЕЙЕРНЫЕ РЕЗИНОТКАНЕВЫЕ

Технические условия

Rubber conveyer belts.
Specifications

ГОСТ
20-85

Датавведения 01.01.87

Настоящий стандарт распространяется на конечныеконвейерные ленты с резинотканевым послойным тяговым каркасом и наружнымирезиновыми обкладками с плоскими поверхностями, применяемые длятранспортирования сыпучих, кусковых и штучных грузов на ленточных конвейерах сплоскими или желобчатыми роликоопорами.

Стандарт не распространяется на конвейерные ленты скаркасом и обкладками из других материалов.

Требования настоящего стандарта являютсяобязательными.

СОДЕЖАНИЕ

1. ОСНОВНЫЕ ПАРАМЕТРЫ

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3. ПРАВИЛА ПРИЕМКИ

4. МЕТОДЫ ИСПЫТАНИЙ

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

ПРИЛОЖЕНИЕ 1 Рекомендуемое НАИМЕНОВАНИЕ ТКАНЕЙ, ПРИМЕНЯЕМЫХ ДЛЯ ИЗГОТОВЛЕНИЯ КОНВЕЙЕРНЫХ ЛЕНТ

ПРИЛОЖЕНИЕ 2 Справочное Толщина (расчетная) резинотканевого каркаса

ПРИЛОЖЕНИЕ 3 Обязательное ОСНОВНЫЕ ПРАВИЛА ЭКСПЛУАТАЦИИ И ПРИМЕНЕНИЯ КОНВЕЙЕРНЫХ ЛЕНТ

ПРИЛОЖЕНИЕ 4 Рекомендуемое МЕТОДИКА УСТАНОВЛЕНИЯ КАТЕГОРИИ УСЛОВИЙ ЭКСПЛУАТАЦИИ КОНВЕЙЕРНЫХ ЛЕНТ НА КОНКРЕТНЫХ КОНВЕЙЕРАХ

ПРИЛОЖЕНИЕ 5 Рекомендуемое ОСНОВНЫЕ ПРАВИЛА СТЫКОВКИ РЕЗИНОТКАНЕВЫХ КОНВЕЙЕРНЫХ ЛЕНТ

ПРИЛОЖЕНИЕ 6 Обязательное ИСПЫТАНИЕ ТРУДНОВОСПЛАМЕНЯЮЩИХСЯ КОНВЕЙЕРНЫХ ЛЕНТ НА ВОСПЛАМЕНЯЕМОСТЬ ПРИ ТРЕНИИ НА БАРАБАНЕ

ПРИЛОЖЕНИЕ 7 Обязательное ИСПЫТАНИЕ ТРУДНОВОСПЛАМЕНЯЮЩИХСЯ КОНВЕЙЕРНЫХ ЛЕНТ НА ПОВЕРХНОСТНОЕ ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ

ПРИЛОЖЕНИЕ 8 Рекомендуемое МАРКИРОВКА РЕЗИНОТКАНЕВЫХ КОНВЕЙЕРНЫХ ЛЕНТ

ПРИЛОЖЕНИЕ 9 Справочное МАССА (РАСЧЕТНАЯ) КОНВЕЙЕРНЫХ ЛЕНТ

ПРИЛОЖЕНИЕ 10 Обязательное ОПРЕДЕЛЕНИЕ ТОЛЩИНЫ НАРУЖНЫХ РЕЗИНОВЫХ ОБКЛАДОК С ПОМОЩЬЮ ИЗМЕРИТЕЛЬНОГО МИКРОСКОПА (МЕТОД Б)

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Взависимости от условий эксплуатации и назначения ленты изготовляют четырехтипов: 1, 2, 3, 4 и следующих видов: общего назначения, морозостойкие,теплостойкие, трудновоспламеняющиеся (для угольных и сланцевых шахт),трудновоспламеняющиеся морозостойкие и пищевые. Типы и виды лент приведены в табл. 1.

(Измененная редакция, Изм. № 1, 2,4).

1.2. Ленты всех типов должны иметь резинотканевыйпослойный тяговый каркас из тканей, указанных в табл. 1.

В каркасе лент из синтетических тканей междутканевыми прокладками должны быть резиновые прослойки.

(Измененная редакция, Изм. № 1).

allgosts.ru

Лента конвейерная ГОСТ - AO „Курская Фабрика Технических Тканей“

Лента конвейерная резинотканевая выпускается строго в соответствии с нормативами и стандартами, которые регламентирует ГОСТ. В настоящее время лента конвейерная выпускается по действующему ГОСТ 20 85, который полностью соответствует международным стандартам, применяемым к лентам конвейерным резинотканевым различного назначения.

ГОСТ 20 85 регламентирует качество и стандарты лент, применяемых на ленточных конвейерах в различных отраслях промышленности, в том числе и с целью их унификации.

Лента конвейерная, согласно ГОСТ 2085, разделяется на четыре типа, и пять видов, каждый тип и вид ленты соответствует определенным условиям ее эксплуатации и сфере возможного применения. Типы лент по условиям эксплуатации подразделяются на: 1, 2, 3, 4 (легкие, средние, тяжелые и очень тяжелые условия). Виды лент делятся следующие: ленты общего назначения, ленты морозоустойчивые, ленты теплостойкие, трудновоспламеняющиеся ленты (для угольных и сланцевых шахт)и пищевые. Каждая лента, в зависимости от типа и вида должна обладать определенным набором качеств, позволяющих оптимально и безопасно эксплуатировать ее. Вся информация о возможностях применения ленты отражается в маркировке товара, которая так же должна быть выполнена в соответствии с ГОСТом.

Ленты конвейерные общего назначения, согласно ГОСТ 20 85, как и прочие виды лент, регламентированных этим ГОСТом, проходят проверку на соответствие ГОСТУ размеров ленты и обкладок (стандартизуются такие параметры, как длина, ширина и толщина). Так же производятся физические и механические испытания лент, для определения их  плотности, прочности и устойчивости к разрывам и натяжению. Конвейерные ленты с дополнительными параметрами, к которым относятся морозостойкие, теплостойкие и пр., проходят дополнительные испытания на устойчивость к внешнему температурному воздействию. Пищевые ленты проходят контроль на отсутствие вредных и токсичных веществ и устойчивость к маслам, жирам и химическому воздействию. Кроме того, данный ГОСТ устанавливает условия эксплуатации и хранения лент, и гарантийный срок использования ленты при соблюдении условий эксплуатации. Соответствие готовой продукции ГОСТ 20-85 подтверждается соответствующим сертификатом качества конвейерных лент.

Ленту конвейерную в соответствии с ГОСТ 20 85 купить предлагает Курская Фабрика технических тканей, вся продукция имеет сертификаты качества, подтверждающие соответствие конвейерных лент международным стандартам. Лента конвейерная ГОСТ 20 85 отпускается со складов фабрики по цене завода-производителя.

kftt.ru

Ленты конвейерные резинотканевые ГОСТ 20-85

Ленты конвейерные резинотканевые ГОСТ 20-85

Назначение:

Конвейерные ленты с резинотканевым послойным тяговым каркасом и наружными резиновыми обкладками с плоскими поверхностями, применяются для транспортирования сыпучих, кусковых и штучных грузов на ленточных конвейерах с плоскими или желобчатыми роликоопорами.

Пример условного обозначения:
2М-1200-4-ТЛК-200-5-2-М-РБ ГОСТ 20-85
- тип ленты, 1200 - ширина ленты мм, 4 - количество прокладок,
ТЛК-200 - марка ткани, 5 - толщина рабочей обкладки мм,
2 - толщина нерабочей обкладки мм, М - класс морозостойкой резины, РБ - резиновый борт.

Технические характеристики

Тип Ширина
(мм)
Количество
прокладок
Количество
обкладок
назначение, условия эксплутации
1.2 300-2000 2-8 6х2;8х2 Транспортирование известняка, доломита кусками размером до 500 мм руды черных и цветных металлов кусками до 350 мм и другие крупнокусковые материалы, бревна диаметром до 900 мм
1.2М 300-2000 2-8 8х2
1.2Ш 300-2000 2-8 6х3,5 Транспортирование угля кусками размером до 700 мм и пород кусками размером до 500 мм антрацит кусками размером до 700 мм или порода кусками размером до 500 мм
1.2ШМ 300-2000 2-8 6х3,5
300-1600 2-8 4,5х3,5
2ШМ 300-1600 2-8 4,5х3,5
2.1 300-3000 2-8 6х2;8х2 Транспортирование руд, горных пород кусками до 100мм,абразивных материалов,рядового угля, глины,малоабразивных материалов
2.2 300-3000 2-8 4,5х3,5;5х2
300-3000 2-6 5х2;6х2;8х2
300-2000 2-6 2х1;3х1;4х2 Транспортирование малоабразивных материалов, в том числе продуктов сельского хозяйства, неабразивных мелких, сыпучих и пакетированных материалов
2ЛМ 300-2000 2-6 3х1;4х2
2Т1 300-2000 2-6 6х2;8х2 Транспортирование материалов с температурой до 100ºС: высокоабразивных, абразивных, малоабразивных,неабразивных
2Т2 300-2000 2-6 6х2;8х2 Транспортирование материалов с температурой до 150ºС: высокоабразивных, абразивных, малоабразивных,неабразивных
2Т3 300-2000 2-6 6х2;8х2 Транспортирование материалов с температурой до 200ºС: высокоабразивных, абразивных, малоабразивных,неабразивных
3 300-2000 2-5 2х0;3х0 Транспортирование малоабразивных (бурый, каменный уголь, земля, глина и др.) и неабразивных (опилки, щепа, мелкие пакетированные грузы и др.) грузов.
П 300-1600 2-4 1х1;2х1;
3х1;4х2

транспортирование упакованных и неупакованных пищевых продуктов

МС 300-1600 2-5 2х0;3х1;5х2

транспортирование грузов в условиях попадания на ленту технических и растительныхмасел, слюдок и смол

2ПТУК 300-2000 2-8 6х2;8х2 транспортирование грузов с температурой до 200° С и кокса, содержащего куски красного каления, при температуре окружающего воздуха от минус 10°С до 60°С.

sarat.ugrt.ru

Ленты конвейерные резинотканевые ГОСТ 20-85

Ленты конвейерные резинотканевые ГОСТ 20-85

Назначение:

Конвейерные ленты с резинотканевым послойным тяговым каркасом и наружными резиновыми обкладками с плоскими поверхностями, применяются для транспортирования сыпучих, кусковых и штучных грузов на ленточных конвейерах с плоскими или желобчатыми роликоопорами.

Пример условного обозначения:
2М-1200-4-ТЛК-200-5-2-М-РБ ГОСТ 20-85
- тип ленты, 1200 - ширина ленты мм, 4 - количество прокладок,
ТЛК-200 - марка ткани, 5 - толщина рабочей обкладки мм,
2 - толщина нерабочей обкладки мм, М - класс морозостойкой резины, РБ - резиновый борт.

Технические характеристики

Тип Ширина
(мм)
Количество
прокладок
Количество
обкладок
назначение, условия эксплутации
1.2 300-2000 2-8 6х2;8х2 Транспортирование известняка, доломита кусками размером до 500 мм руды черных и цветных металлов кусками до 350 мм и другие крупнокусковые материалы, бревна диаметром до 900 мм
1.2М 300-2000 2-8 8х2
1.2Ш 300-2000 2-8 6х3,5 Транспортирование угля кусками размером до 700 мм и пород кусками размером до 500 мм антрацит кусками размером до 700 мм или порода кусками размером до 500 мм
1.2ШМ 300-2000 2-8 6х3,5
300-1600 2-8 4,5х3,5
2ШМ 300-1600 2-8 4,5х3,5
2.1 300-3000 2-8 6х2;8х2 Транспортирование руд, горных пород кусками до 100мм,абразивных материалов,рядового угля, глины,малоабразивных материалов
2.2 300-3000 2-8 4,5х3,5;5х2
300-3000 2-6 5х2;6х2;8х2
300-2000 2-6 2х1;3х1;4х2 Транспортирование малоабразивных материалов, в том числе продуктов сельского хозяйства, неабразивных мелких, сыпучих и пакетированных материалов
2ЛМ 300-2000 2-6 3х1;4х2
2Т1 300-2000 2-6 6х2;8х2 Транспортирование материалов с температурой до 100ºС: высокоабразивных, абразивных, малоабразивных,неабразивных
2Т2 300-2000 2-6 6х2;8х2 Транспортирование материалов с температурой до 150ºС: высокоабразивных, абразивных, малоабразивных,неабразивных
2Т3 300-2000 2-6 6х2;8х2 Транспортирование материалов с температурой до 200ºС: высокоабразивных, абразивных, малоабразивных,неабразивных
3 300-2000 2-5 2х0;3х0 Транспортирование малоабразивных (бурый, каменный уголь, земля, глина и др.) и неабразивных (опилки, щепа, мелкие пакетированные грузы и др.) грузов.
П 300-1600 2-4 1х1;2х1;
3х1;4х2

транспортирование упакованных и неупакованных пищевых продуктов

МС 300-1600 2-5 2х0;3х1;5х2

транспортирование грузов в условиях попадания на ленту технических и растительныхмасел, слюдок и смол

2ПТУК 300-2000 2-8 6х2;8х2 транспортирование грузов с температурой до 200° С и кокса, содержащего куски красного каления, при температуре окружающего воздуха от минус 10°С до 60°С.

stavropol.ugrt.ru

Ленты конвейерные резинотканевые ГОСТ 20-85

Ленты конвейерные резинотканевые ГОСТ 20-85

Назначение:

Конвейерные ленты с резинотканевым послойным тяговым каркасом и наружными резиновыми обкладками с плоскими поверхностями, применяются для транспортирования сыпучих, кусковых и штучных грузов на ленточных конвейерах с плоскими или желобчатыми роликоопорами.

Пример условного обозначения:
2М-1200-4-ТЛК-200-5-2-М-РБ ГОСТ 20-85
- тип ленты, 1200 - ширина ленты мм, 4 - количество прокладок,
ТЛК-200 - марка ткани, 5 - толщина рабочей обкладки мм,
2 - толщина нерабочей обкладки мм, М - класс морозостойкой резины, РБ - резиновый борт.

Технические характеристики

Тип Ширина
(мм)
Количество
прокладок
Количество
обкладок
назначение, условия эксплутации
1.2 300-2000 2-8 6х2;8х2 Транспортирование известняка, доломита кусками размером до 500 мм руды черных и цветных металлов кусками до 350 мм и другие крупнокусковые материалы, бревна диаметром до 900 мм
1.2М 300-2000 2-8 8х2
1.2Ш 300-2000 2-8 6х3,5 Транспортирование угля кусками размером до 700 мм и пород кусками размером до 500 мм антрацит кусками размером до 700 мм или порода кусками размером до 500 мм
1.2ШМ 300-2000 2-8 6х3,5
300-1600 2-8 4,5х3,5
2ШМ 300-1600 2-8 4,5х3,5
2.1 300-3000 2-8 6х2;8х2 Транспортирование руд, горных пород кусками до 100мм,абразивных материалов,рядового угля, глины,малоабразивных материалов
2.2 300-3000 2-8 4,5х3,5;5х2
300-3000 2-6 5х2;6х2;8х2
300-2000 2-6 2х1;3х1;4х2 Транспортирование малоабразивных материалов, в том числе продуктов сельского хозяйства, неабразивных мелких, сыпучих и пакетированных материалов
2ЛМ 300-2000 2-6 3х1;4х2
2Т1 300-2000 2-6 6х2;8х2 Транспортирование материалов с температурой до 100ºС: высокоабразивных, абразивных, малоабразивных,неабразивных
2Т2 300-2000 2-6 6х2;8х2 Транспортирование материалов с температурой до 150ºС: высокоабразивных, абразивных, малоабразивных,неабразивных
2Т3 300-2000 2-6 6х2;8х2 Транспортирование материалов с температурой до 200ºС: высокоабразивных, абразивных, малоабразивных,неабразивных
3 300-2000 2-5 2х0;3х0 Транспортирование малоабразивных (бурый, каменный уголь, земля, глина и др.) и неабразивных (опилки, щепа, мелкие пакетированные грузы и др.) грузов.
П 300-1600 2-4 1х1;2х1;
3х1;4х2

транспортирование упакованных и неупакованных пищевых продуктов

МС 300-1600 2-5 2х0;3х1;5х2

транспортирование грузов в условиях попадания на ленту технических и растительныхмасел, слюдок и смол

2ПТУК 300-2000 2-8 6х2;8х2 транспортирование грузов с температурой до 200° С и кокса, содержащего куски красного каления, при температуре окружающего воздуха от минус 10°С до 60°С.

Ленты резинотканевые производятся в обширном ассортименте, отличаются надежностью, устойчивостью к растяжению и разрыву, возможностью эксплуатации в различных климатических условиях. Ленты конвейерные резинотканевые применяются в различных отраслях промышленности, практичны и функциональны, а цена продукции доступна для большинства клиентов.

Классификация и особенности конструкции

Ленты транспортерные, выполненные в соответствии с современными технологическими процессами, изготавливаются с применением специального тканевого материала, имеющего большой запас прочности, и резиновой смеси в качестве наружного слоя. В соответствии с требованиями ГОСТ, всемодели способны выдерживать значительные механические нагрузки и работать при больших перепадах температур.

Купить резинотканевые изделия можно в компании «Уралгипрорезинотехника», а в состав каждой модели входят следующие элементы:

  • Рабочую обкладку, прочную, долговечную и износостойкую.
  • Прослойка из РТИ обязательна для любой транспортерной конструкции.
  • Основной каркас выполнен из специальной особо прочной ткани.
  • Нерабочая обкладка входит в комплектацию любого варианта.
  • Нарезной борт обеспечивает хорошее сцепление с перемещаемым грузом.

Достоинства продукции

Ленты конвейерные ГОСТ 20 85 используются для перемещения сыпучих материалов и грузов в виде кусков различного размера. Применение подобных комплектующих оправдано на предприятиях угольной и горнодобывающих отраслей, в металлургической и химической промышленности. К достоинствам изделий, предлагаемых по доступной цене, относятся:

  • Повышенная прочность и надежность.
  • Минимальное растяжение при эксплуатации.
  • Устойчивость к ударным нагрузкам, стиранию и перегибам.
  • Эластичность, определяющую увеличенную грузоподъемность транспортера.
  • Адгезионная прочность и способность работать с малыми диаметрами барабанов.

Для того чтобы купить резинотканевые модели, достаточно связаться с менеджерами компании любым удобным способом. В каталоге представлены модели различных типоразмеров и назначения, приобрести которые можно по доступной цене. Основные характеристики и область применения можно узнать по маркировке или проконсультировавшись с сотрудником предприятия.


ugrt.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
