Трубы стальные электросварные прямошовные ГОСТ 10704-91, ГОСТ 10705-80
Главная » Каталог » Трубы стальные » Трубы стальные электросварные прямошовные ГОСТ 10705-80, ГОСТ 10704-91
Печать
Цена
от до
ПроизводительЛюбойОАО “СТЗ”
Скачать ГОСТ 10704-91, ГОСТ 10705-80 (Технические характеристики труба стальная электросварная)
Трубная продукция этой категории представлена стальными трубами, среди которых стальная труба 219 и труба 530 различных марок стали, а также труба 426 и труба 325, и много других видов стальных труб по весьма привлекательным ценам.
Сортировать по: Цене ↑ ↓ Названию ↑ ↓
| Название | Производитель | Описание |
|---|---|---|
| Труба 57 – 168 S 3.00 – 8.00 | ОАО “СТЗ” | Марка стали: 3; 10; 20 |
Труба 219 S 4. 00 – 8.00
|
ОАО “СТЗ” | Марка стали: 3; 10; 20 |
| Труба 245 S 8.00 – 9.00 | ОАО “СТЗ” | Марка стали: 3; 10; 20 |
| Труба 273; 325; 426 S 6.00 – 10.00 | ОАО “СТЗ” | Марка стали: 3; 10; 20 |
Универсальные трубы стальные электросварные прямошовные ГОСТ 10704 91 – продукция, активно используемая в различных сферах деятельности и частном секторе. Цельное металлическое изделие изготавливается на заводе с применением прокатного оборудования, может иметь поперечное прямоугольное, квадратное или круглое сечение.
Виды продукции от «ЧМЗ-НТ»
Труба стальная электросварная ГОСТ 10705 80 и ГОСТ 10704 91 подразделяется на несколько типов – в зависимости от:
- Метода сварки – в инертных газах, при помощи тока или плазмы.
- Способа деформации – холоднодеформированные и горячедеформированные.
Чаще всего в быту, промышленности и строительстве используется продукция круглого сечения. Именно такие изделия способны обеспечить единый уровень давления по всем направлениям и исключают образование турбулентных зон.
Преимущества
Универсальная продукция от «ЧМЗ-НТ» имеет ряд достоинств:
- Механическая прочность.
- Высокая пропускная способность.
- Долговечность.
- Устойчивость к химическим реагентам.
- Абсолютная герметичность.
Выбрать и купить продукцию компании по доступным ценам можно по телефону 8(3435) 96-1228.
Новости
Подписка на новости:
e-mail:Отдел продаж
8 (3435) 96-12-28
E-mail: [email protected]

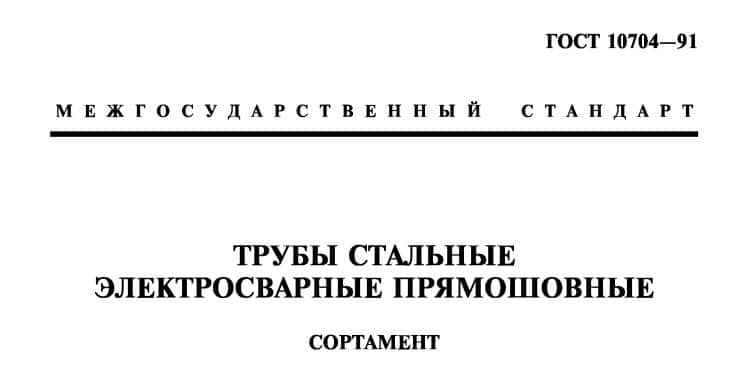

Труба стальная электросварная прямошовная ГОСТ 10704-91
Труба стальная электросварная прямошовная ГОСТ 10704-91
Трубы электросварные предназначены для различных систем трубопроводов и установки в конструкции различного назначения. Данная продукция изготавливается из низколегированной и углеродистой стали, и имеет несколько видов-форм: квадратные трубы, прямоугольные, овальные и круглые трубы. Изготавливается данный вид продукции из стальных штрипсов либо листового металлопроката, а именно путем формовки и сварки прямого стыка.
Электросварные трубы ГОСТ

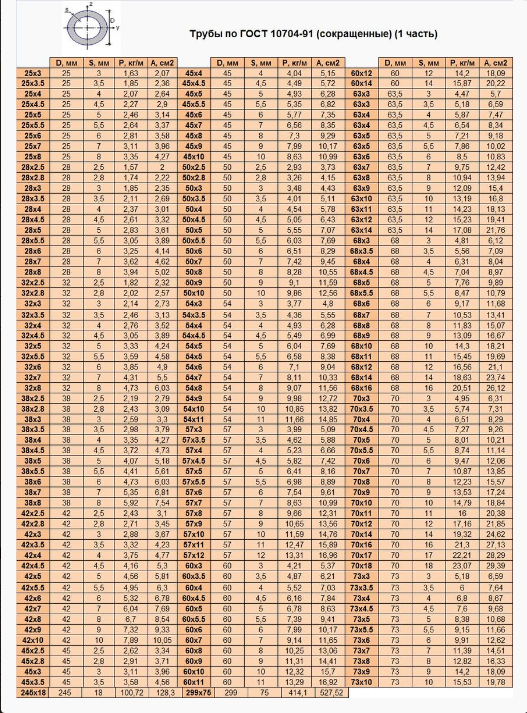

Труба электросварная прямошовная производится диаметром:
• – от 10 до 530 мм в соответствии с ГОСТ 10705-91;
• – от 478 до 1420 мм в соответствии с ГОСТ 10706-76.
Разделение по показателю качества исходя из материала (ГОСТ 10705-80):
• А – с нормированием механических свойств.
Марки стали Ст1, Ст2, Ст3, Ст4, трубы ГОСТ 380;
• Б – с нормированием химсостава. Из марок стали Ст1, Ст2, Ст3, Ст4 по ГОСТ 380 и ГОСТ 14637, стали 20, 15, 10, 08 по ГОСТ 1050, стали 08Ю по ГОСТ 9045 и стали 22ГЮ;
• В – с нормированием химического состава и механических свойств. Из сталей марок Ст1, Ст2, Ст3, Ст4 (ГОСТ 380), стали 20, 15, 10, 08 (ГОСТ 1050), стали 08Ю (ГОСТ 9045) и стали 22ГЮ;
• Д – с нормированием гидравлического давления.
Электросварные прямошовные трубы изготавливаются термически обработанными, горячередуцированными или вовсе без обработки. Таким образом данные трубы бывают тонкостенные и толстостенные.
Трубы делят на два вида в зависимости от величины испытательного давления: I и II.
Тонкостенные и толстостенные трубы
Как уже упоминалось трубы изготовляют термически обработанными, но это относится к толстостенным. Тонкостенные же трубы изготавливают без термической обработки. Хорошо работающие на изгиб, стальные электросварные тонкостенные трубы имеют отношение наружного диаметра (D) к (s) толщине стенки не менее 50.
Отличительной особенностью тонкостенных труб является то, что они менее прочны, но при этом имеют низкий вес.
Соответственно общий диапазон наружного диаметра составляет от 10 до 1420 мм, и толщина стенки от 1 до 32 мм.
Длина электросварных труб может быть:
Немерной:
• d менее 30 мм – длина не менее 2м.
• d 30-70 мм – длина не менее 3м.
• d 70-152 мм – длина не менее 4 м.
• d более 152 мм – длина не менее 5 м.
Мерной:
• d менее 70 мм – длина 5-9 м.
• d 70-219 мм – длина 6-9 м.
• d 219-426 мм – длина 10-12 м.
Следует отметить что трубы с диаметром более 426 мм могут быть только немерной длины. Что касается тех случаев когда диаметр равен 57 мм или больше, тогда допускается один поперечный шов. Электросварные трубы диаметром 820 мм и более должны иметь один поперечный шов и два продольных.
Прямошовные трубы
Труба прямошовная изготавливается из стальной полосы. Полосу вырезают из листа стали, после чего загибают дугой на специальной загибочной машине в поперечном направлении, а противоположные концы завариваются.
Труба прямошовная как правило бывает очень тяжелой из-за толщины стенок.
Труба прямошовная не подлежит гибке, а в случае изгиба, прямой шов может разойтись от возникшего напряжения. Так же, прямошовные трубы могут быть заварены по спирали.
Образованные на внутренней поверхности трубы неровности – называются грат. Другими словами, грат – это утолщения в зоне шва. Эти неровности обрабатываются, а именно сплющиваются либо зашлифовываются. Наружный грат удаляется.
Массу электросварных труб не сложно вычислить. К примеру масса погонного метра трубы вычисляется по формуле с учетом плотности стали, которая равна 7.85 г/см3. Важно учесть что масса труб, соответствующих ГОСТ 10706-76, возрастет на 1% за счет усиления шва.
В изделиях спиралешовных больших диаметров (ГОСТ 8696-74), допускается предельное отклонение по толщине стенки, предусмотренных ГОСТ 19903-74. Такие изделия имеют диаметр от 159 до 2520 мм. В прокладке магистральных газонефтепроводов используется труба электросварная стальная соответствующая ГОСТу 20295-85 и диаметром от 159 до 426 мм.
Steel ST2PS (VST2PS) / EVEK
Стальная ST3KP (VST3KP)
Steel ST6SP (VST6SP)
Steel ST6PS (VST6PS)
Steel ST5SP
9000.ST3SPS) 9000G2 9000G2 9000G2 9000G2 9000G2 9000G2 9000G2 9000G2 9000G2 9000G2 9000G2 9000G2 9000G2. Steel ST4PS (VST4PS)
Стальная ST4KP (VST4KP)
Стальная ST3SP (VST3SP)
Стальная ST3PS (VST3PS)
Steel ST3GSP (vST3GSP)
GT3GPS (PST3GSPS). Ст2пс (ВСт2пс)Сталь Ст2кп (ВСт2кп)
Сталь Ст1сп
Сталь Ст1пс
Сталь Ст1кп
Сталь Ст0
Обозначение
| 8 | 8 9 | Значение |
|---|---|
| Обозначение ГОСТ Кириллица | Ст2пс |
| Обозначение ГОСТ Латинская | Ct2pc |
| Транслитерация | Ст2пс |
| По химическим элементам | 2 |
| Имя | Значение |
|---|---|
| Обозначение ГОСТ Кириллица | ВСт2пс |
| Обозначение ГОСТ Латинская | BCt2pc |
| Транслитерация | ВСт2пс |
| По химическим элементам | 2 |
Описание
Используется сталь Ст2пс : для изготовления неответственных деталей, требующих высокой пластичности или глубокой вытяжки; малонарушенные элементы сварных конструкций, работающих при постоянных нагрузках и при положительных температурах; трубы электросварные для изготовления деталей и конструкций в мотовелотехнике; рельсы двуглавые Т-образные Р5 предназначены для наземных и подвесных путей.
Примечание
Степень раскисления — ПС.
Стандарты
| Наименование | Код | Стандарты |
|---|---|---|
| Лента | В34 | ГОСТ 19851-74 |
| Трубы стальные и фитинги к ним | В62 | ГОСТ 3262-75, ГОСТ 8639-82, ГОСТ 8642-68, ГОСТ 8644-68, ГОСТ 8645-68, ГОСТ 8646-68, ГОСТ 8696-74, ГОСТ 10704-91, ГОСТ 10705-80, ГОСТ 10706-76 , ГОСТ 10707-80, ГОСТ 12132-66, ГОСТ 13663-86, ГОСТ 20295-85, ГОСТ 24950-81, ГОСТ 13664-68, ТУ 14-3-1160-83, ТУ 14-3-1428-86, ТУ 14-3Р-56-2001, ТУ 1373-022-05757850-08, ТУ 1373-013-02949352-2003 |
| Проволока из низкоуглеродистой стали | В71 | ГОСТ 3282-74 |
| Лента | В24 | ГОСТ 3560-73, ГОСТ 6009-74, СТП М309-74 |
| Классификация, номенклатура и общие правила | В20 | ГОСТ 380-2005 |
| Прутки и профили | В22 | ГОСТ 5422-73, ГОСТ 5781-82, ГОСТ 8239-89, ГОСТ 8240-97, ГОСТ 8278-83, ГОСТ 8281-80, ГОСТ 8282-83, ГОСТ 8283-93, ГОСТ 8509-93, ГОСТ 8510-86, ГОСТ 9234-74, ГОСТ 10551-75, ГОСТ 11474-76, ГОСТ 19240-73, ГОСТ 19425-74, ГОСТ 19771-93, ГОСТ 19772-93, ГОСТ 30565- 98, ГОСТ 535-2005, ГОСТ 30136-95, ГОСТ 2590-2006, ГОСТ 2591-2006, ГОСТ 2879-2006, ОСТ 5. 9086-85, ОСТ 5.9087-84, ТУ 14-2-341-78, ТУ 14-1 -5283-94 |
| Листы и полосы | В23 | ГОСТ 82-70, ГОСТ 8568-77, ГОСТ 14637-89, ГОСТ 14918-80, ГОСТ 16523-97, ГОСТ 19903-74, ГОСТ 16523-89, ГОСТ 16523-70, ГОСТ 103-2006, ГОСТ 19903-90 |
| Заготовки. Из заготовки. Плиты | В31 | ОСТ 3-1686-90, ТУ 14-1-4944-90 |
| Листы и полосы | В33 | ТУ 14-1-3579-83, ТУ 14-1-4431-88 |
| Методы испытаний. Упаковка. Маркировка | В29 | ТУ 14-106-485-99 |
| Прутки и профили | В32 | ТУ 14-2-849-89, ТУ 14-11-245-88, ТУ 14-136-367-2008 |
Химический состав
| Стандарт | С | С | Р | Мн | Кр | Си | Ni | Фе | Медь | Как |
|---|---|---|---|---|---|---|---|---|---|---|
| ГОСТ 380-2005 | 0,09-0,15 | ≤0,05 | ≤0,04 | 0,25-0,5 | ≤0,3 | 0,05-0,15 | ≤0,3 | Остальные | ≤0,3 | ≤0,08 |
Fe – основа.
Содержание азота указано для стали, выплавляемой в электропечах. В мартеновских и конвертерных сталях содержание N≤0,010%.
Механические свойства
| Сечение, мм | с Т |с 0,2 , МПа | σ U , МПа | д 5 , % | д 4 | г, % |
|---|---|---|---|---|---|
| Трубы электросварные прямошовные (Dy=10-530 мм) в состоянии поставки. Перечисленный основной металл marsvolta | |||||
| – | ≥206 | ≥333 | ≥24 | – | – |
| Труба электросварная профильная в состоянии поставки по ГОСТ 13663-86 (образцы) | |||||
| – | – | ≥353 | ≥10 | – | – |
| – | ≥206 | ≥333 | ≥24 | – | – |
| Сортовой прокат | |||||
| – | ≥230 | ≥395 | ≥33 | – | ≥69 |
| – | ≥210 | ≥370 | – | – | – |
| – | ≥145 | – | – | – | – |
| – | ≥125 | ≥350 | – | – | ≥71 |
| – | ≥105 | ≥210 | – | – | ≥75 |
| – | ≥55 | ≥140 | ≥42 | – | ≥87 |
Горячекатаный лист в состоянии поставки. Группа прочности ОК300В | |||||
| ≤2 | ≥215 | 300-480 | – | ≥21 | – |
| 2-3,9 | ≥215 | 300-480 | – | ≥23 | – |
| Лист холоднокатаный в состоянии поставки. Группа прочности ОК300В | |||||
| ≤2 | ≥215 | 300-480 | – | ≥24 | – |
| 2-3,9 | ≥215 | 300-480 | – | ≥26 | – |
| Горячекатаный толстолистовой прокат, сортовой прокат и арматура в состоянии поставки | |||||
| ≤20 | ≥225 | 335-430 | ≥32 | – | – |
| 20-40 | ≥215 | 335-430 | ≥31 | – | – |
| 40-100 | ≥205 | 335-430 | ≥29 | – | – |
| 100 | ≥195 | 335-430 | ≥29 | – | – |
Описание механических меток
| Наименование | Описание |
|---|---|
| с Т |с 0,2 | Предел текучести или предел пропорциональности с допуском на остаточную деформацию 0,2 % |
| σ У | Предел кратковременной прочности |
| д 5 | Удлинение после разрыва |
| д 4 | Удлинение после разрыва |
| у | Относительное сужение |
Физические характеристики
| Температура | Å, гПа |
|---|---|
| 400 | 158 |
Описание физических символов
| Имя | Описание |
|---|---|
| Е | Нормальный модуль упругости |
| р | |
| л | Коэффициент теплопроводности |
| Р | УД. удельное сопротивление |
| и | Коэффициент линейного расширения |
Технологические свойства
| Имя | Значение |
|---|---|
| Свариваемость | Сварные без ограничений; методы сварки: РДС, АДС, электрошлаковая сварка под флюсом и в газовой защите, ССС. Для толщины более 36 мм рекомендуется подогрев и последующая термообработка. |
| Склонность к отпускной хрупкости | скорее не |
| Температура ковки | Начало – 1300°С, конец – 750°С. воздушное охлаждение. |
| Чувствительность к флоку | нечувствительный |
| Обрабатываемость | В горячекатаном состоянии с HB 137 Kn TV.SPL.=2,0 Kn b.St.=1,6 |
