Винты с полукруглой головкой (ГОСТ 17473-80) – АзияМетизКомплект

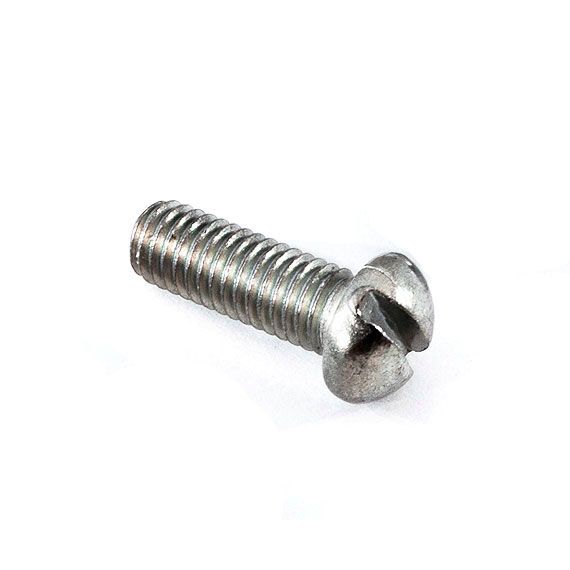

Винт с полукруглой головкой ГОСТ 17473 – это крепеж, предназначенный для винтового соединения. Форма изделия – стержень с резьбой и полукруглой головкой с прямым шлицем. Для соединения используются гайки и шайбы, совпадающие по размеру с винтами.

Сфера применения изделий – строительные и промышленные работы, в которых необходимо прочное соединение металлических изделий.

Изготавливается из стали марки 10.

Винт с полукруглой головкой выпускается в следующих вариантах:

  • Различными по длине, диаметру стержня и головки
  • С различной длиной резьбы
  • Различные классы по точности (А и В)
  • Покрытие цинковое или без покрытия

Завод ОАО “ММК-МЕТИЗ” производит и продает крепежные изделия, в том числе винт с полукруглой головкой ГОСТ 17473 по ценам от производителя, без дополнительных наценок. Особенность данной продукции – отпускается по весу.

Марка стали:  10, 10 пс, 08, 08пс

Класс точности: В

Поле допуска резьбы винтов: бg

Без покрытия или с гальваническим цинковым покрытием.

Класс прочности: 4,8 – длина свыше 20 мм; 5,8 – длина до 20 мм.



d3456810
D5,57,08,510,013,016,0
k2,12,83,54,25,67,0
b12,014,016,018,022,026,0
L6-306-4010-5010-6016-6020-70



L,mmМасса 1000 штук, кг
60,4740,916––––
70. 5170,993––––
80.5601,069––––
90,6041,146––––
100,6471,2222,0683,167––
110,6901,2992,1913,342––
120,7341,3752,3133,516––
130,7771,4512,4353,691––
140,8201,5282,5573,866––
160,9071,6812,8024,2158,264–
180,9941,8343,0464,5648,896–
201,0801,9873,2904,9149,52616,19
221,1672,1393,5355,26310,15717,19
251,2972,3693,9015,78711,10418,68
281,4272,5984,2686,31112,05020,18
301,5142,7514,5126,66012,68421,18
32–2,9044,7567,00913,31122,17
35–3,1335,1237,53314,25823,67
38–3,3635,4908,05715,20425,16
40–3,5165,7348,40715,83526,16
42––5,9788,75516,46527,16
45––6,3459,28017,41228,66
48––6,7119,80318,35830,15
50––6,95610,15218,98931,15
55–––11,02520,56633,64
60–––11,89922,14336,13
65–––––38,63
70–––––41,12

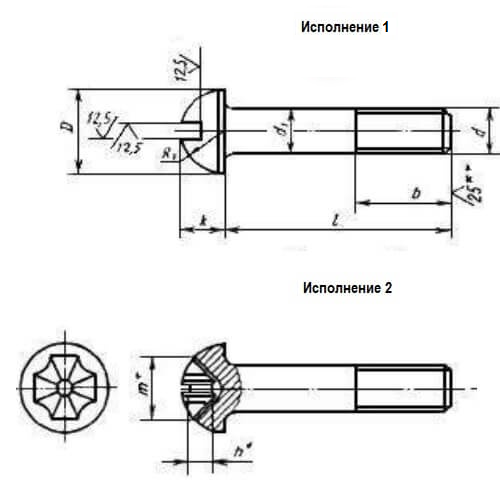

ГОСТ 17473-80 исполнение 2 Винты с полукруглой головкой классов точности А и В

Изготовление крепежа по ГОСТ

Изготовление крепежа по ОСТ

Изготовление крепежа по чертежам

Производство крепежа

Винты с полукруглой головкой классов точности А и В.

Номинальный диаметр резьбы d

1

1,2

1,4

1,6

2

2,5

3

3,5

4

5

6

8

10

12

14

16

18

20

Шаг резьбы P

крупный

0,25

0,25

0,3

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

2,5

мелкий

–

–

–

–

–

–

–

–

–

–

–

1

1,25

1,25

1,5

1,5

1,5

1,5

Диаметр головки D

2

2,3

2,6

3,0

3,8

4,5

5,5

6,0

7,0

8,5

10

13

16

18

21

24

27

30

Высота головки k

0,7

0,8

0,95

1,1

1,4

1,7

2,1

2,4

2,8

3,5

4,2

5,6

7

8

9,5

11

12

14

Радиус сферы головки R1

1,1

1,3

1,4

1,6

2,0

2,4

2,9

3,1

3,6

4,4

5,1

6,6

8,1

9,1

10,6

12,1

13,6

15,1

Номер крестообразного шлица

–

–

–

–

0

1

2

3

4

–

–

–

–

Диаметр крестообразного шлица m

–

–

–

–

2

2,6

3

4,1

4,6

5,2

7

8,2

10,6

11,8

–

–

–

–

Глубина крестообразного шлица h, не более

–

–

–

–

1,2

1,3

1,7

1,8

2,2

2,8

3,2

4,6

5,6

6,8

–

–

–

–

Глубина вхождения калибра в крестообразный шлиц

не более

–

–

–

–

1,3

1,4

1,8

2,2

2,5

3,1

3,7

5,1

6,3

7,6

–

–

–

–

не менее

–

–

–

–

1,0

1,1

1,5

1,7

2,0

2,6

3,2

4,6

5,8

7,1

–

–

–

–

Длина резьбы b

удлиненная

–

–

–

–

16

18

19

20

22

25

28

4

40

46

52

58

64

70

нормальная

8

9

9

9

10

11

12

13

14

16

18

22

26

30

34

38

42

46



Пример условного обозначения винта с полукруглой головкой, класса точности А, исполнения 2, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной l = 50 мм, нормальной длиной резьбы b = 22 мм, класса прочности 4,8, без покрытия:

Винт A2. M8 – 6g×50.48 ГОСТ 17473-80



Наши преимущества:
  • • Мы – это прямой производитель и поставщик крепежа по ГОСТ и ОСТ;
  • • Мы работаем по №275-ФЗ “О государственном оборонном заказе”;
  • • Мы предоставляем сертификаты на металл;
  • • Мы наносим гальваническое покрытие согласно требованиям;
  • • Мы изготовливаем крепежные детали по чертежам заказчика.

Сертификаты соответствия

В каталоге наших товаров Вы можете заказать следующие виды метизной продукции:

 Болты   Винты   Гайки   Заклепки   Стойки   Шайбы   Шплинты   Штифты  Лепестки   Наконечники   Прижимы
