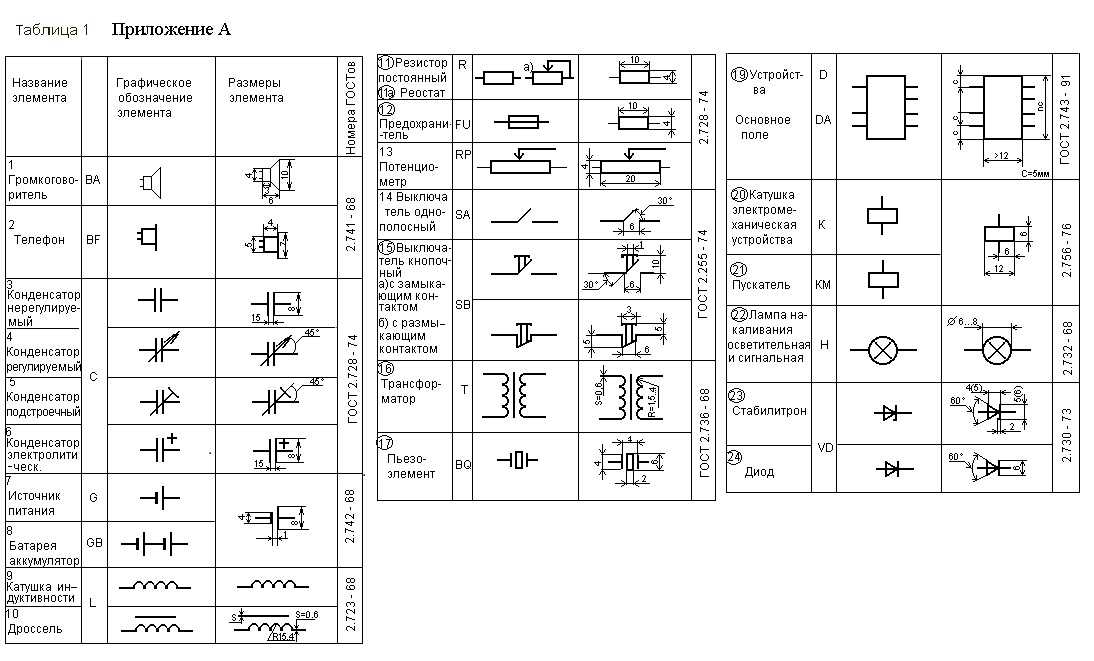

ЕСКД. Обозначения условные графические. Аппараты гидравлические и пневматические. Устройства управления и приборы контрольно-измерительные
ГОСТ 2.781-96
УДК 62:006.354
Группа Т52
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Единая система конструкторской документации
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ.
АППАРАТЫ ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ, УСТРОЙСТВА УПРАВЛЕНИЯ И ПРИБОРЫ КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ
Unified system for design documentation.
Graphic designations. Hydraulic and pneumatic valves, control devices and measuring instruments, indicators, switches
МКС 01.100.10
ОКСТУ 0002
Дата введения 1998-01-01
Предисловие
1 РАЗРАБОТАН научно-исследовательским и проектно-конструкторским институтом промышленных гидроприводов и гидроавтоматики (НИИГидропривод), Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ)
ВНЕСЕН Госстандартом России
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 10 от 4 октября 1996 г. )
За принятие проголосовали:
Наименование государства | Наименование национального органа по стандартизации |
Азербайджанская Республика | Азгосстандарт |
Республика Армения | Армгосстандарт |
Республика Белоруссия | Белстандарт |
Республика Казахстан | Госстандарт Республики Казахстан |
Киргизская Республика | Киргизстандарт |
Республика Молдова | Молдовастандарт |
Российская Федерация | Госстандарт России |
Республика Таджикистан | Таджикский государственный центр по стандартизации, метрологии и сертификации |
Туркменистан | Туркменглавгосинспекция |
Украина | Госстандарт Украины |
3 Настоящий стандарт соответствует ИСО 1219-91 «Гидропривод, пневмопривод и устройства. Условные графические обозначения и схемы. Часть 1. Условные графические обозначения» в части направляющих и регулирующих аппаратов, устройств управления и контрольно-измерительных приборов
4 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 7 апреля 1997 г. № 122 межгосударственный стандарт ГОСТ 2.781-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.
5 ВЗАМЕН ГОСТ 2.781-68
6 ПЕРЕИЗДАНИЕ. Октябрь 2000 г.
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает условные графические обозначения направляющих и регулирующих аппаратов, устройств управления и контрольно-измерительных приборов в схемах и чертежах всех отраслей промышленности.
Условные графические обозначения аппаратов, не указанных в настоящем стандарте, строят в соответствии с правилами построения и приведенными примерами.
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2. 721-74 ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения
ГОСТ 17752-81 Гидропривод объемный и пневмопривод. Термины и определения
ГОСТ 20765-87 Системы смазочные. Термины и определения
3 ОПРЕДЕЛЕНИЯ
В настоящем стандарте применяют термины по ГОСТ 17752 и ГОСТ 20765.
4 ОСНОВНЫЕ ПОЛОЖЕНИЯ
4.1 Обозначения отражают назначение (действие), способ работы устройств и наружные соединения.
4.2 Обозначения не показывают фактическую конструкцию устройства.
4.3 Если обозначение не является частью схемы, то оно должно изображать изделие в нормальном или нейтральном положении (в положении «на складе»).
4.4 Обозначения показывают наличие отверстий в устройстве, но не отражают действительное месторасположение этих отверстий.
4.5 Применяемые в обозначениях буквы представляют собой только буквенные обозначения и не дают представления о параметрах или значениях параметров.
4.6 Размеры условных обозначений стандарт не устанавливает.
4.7 Общие принципы построения условных графических обозначений гидро- и пневмоаппаратов приведены в таблице 1.
Таблица 1
Наименование | Обозначение |
1 Базовое обозначение: квадрат (предпочтительно) и прямоугольник | |
2 Обозначения гидро- и пневмоаппаратов составляют из одного или двух и более квадратов (прямоугольников), примыкающих друг к другу, один квадрат (прямоугольник) соответствует одной дискретной позиции | |
3 Линии потока, места соединений, стопоры, седельные затворы и сопротивления изображают соответствующими обозначениями в пределах базового обозначения: | |
– линии потока изображают линиями со стрелками, показывающими направления потоков рабочей среды в каждой позиции | |
– места соединений выделяют точками | |
– закрытый ход в позиции распределителя | |
– линии потока с дросселированием | |
4 Рабочую позицию можно наглядно представить, перемещая квадрат (прямоугольник) таким образом, чтобы внешние линии совпали с линиями потока в этих квадратах (прямоугольниках) | |
5 Внешние линии обычно изображают через равные интервалы, как показано. Если имеет место только одна внешняя линия с каждой стороны, то она должна примыкать к середине квадрата (прямоугольника) | |
6 Переходные позиции могут быть обозначены, если это необходимо, как показано, прерывистыми линиями между смежными рабочими позициями, изображенными сплошными линиями | |
7 Аппараты с двумя или более характерными рабочими позициями и с бесчисленным множеством промежуточных позиций с изменяемой степенью дросселирования изображают двумя параллельными линиями вдоль длины обозначения, как показано. Для облегчения вычерчивания эти аппараты можно изображать только упрощенными обозначениями, приведенными ниже. Для составления полного обозначения должны быть добавлены линии потоков: | Две крайние позиции С центральной (нейтральной) позицией |
– двухлинейный, нормально закрытый, с изменяющимся проходным сечением | |
– двухлинейный, нормально открытый, с изменяющимся проходным сечением | |
– трехлинейный, нормально открытый, с изменяющимся проходным сечением |
4. 8 Общие правила построения условных графических обозначений устройств управления приведены в таблице 2.
Таблица 2
Наименование | Обозначение |
1 Обозначения управления аппаратом могут быть вычерчены в любой удобной позиции с соответствующей стороны базового обозначения аппарата | |
2 Обозначение элементов мускульного и механического управления по ГОСТ 2.721 | |
3 Линейное электрическое устройство Например, электромагнит (изображение электрических линий необязательно): | |
– с одной обмоткой, одностороннего действия | |
– с двумя противодействующими обмотками в одном узле, двухстороннего действия | |
– с двумя противодействующими обмотками в одном узле, каждая из которых способна работать попеременно в рабочем режиме, двухстороннего действия | |
4 Управление подводом или сбросом давления | |
4. 1 Прямое управление: | |
– воздействие на торцовую поверхность (может быть осуществлено подводом или сбросом давления) | |
– воздействие на торцовые поверхности разной площади (если необходимо, соотношение площадей может быть указано в соответствующих прямоугольниках) | |
– внутренняя линия управления (канал управления находится внутри аппарата) | |
– наружная линия управления (канал управления находится снаружи аппарата) | |
4.2 Пилотное управление (непрямое управление): | |
– с применением давления газа в одноступенчатом пилоте (с внутренним подводом потока, без указания первичного управления) | |
– со сбросом давления | |
– с применением давления жидкости в двухступенчатом пилоте последовательного действия (с внутренним подводом потока управления и дренажом, без указания первичного управления) – двухступенчатое управление, например, электромагнит и одноступенчатый, пневматический пилот (наружный подвод потока управления) | |
– двухступенчатое управление, например, пневмогидравлический пилот и последующий гидравлический пилот (внутренний подвод потока управления, наружный дренаж из гидропилота без указания первичного управления) | |
– двухступенчатое управление, например, электромагнит и гидравлический пилот (центрирование главного золотника пружиной; наружные подвод потока управления и дренаж) | |
4. 3 Наружная обратная связь (соотношение заданного и измеренного значений контролируемого параметра регулируется вне аппарата) | |
4.4 Внутренняя обратная связь (механическое соединение между перемещающейся частью управляемого преобразователя энергии и перемещающейся частью управляющего элемента изображено с использованием линии механической связи; соотношение заданного и измеренного значений контролируемого параметра регулируется внутри аппарата) | |
4.5 Применение обозначений механизмов управления в полных обозначениях аппаратов: | |
– обозначения механизмов управления одностороннего действия изображают рядом с обозначением устройства, которым они управляют, таким образом, чтобы сила воздействия механизма мысленно перемещала обозначение устройства в другую позицию | |
– для аппаратов с тремя или более позициями управление внутренними позициями может быть пояснено расширением внутренних границ вверх или вниз и прибавлением к ним соответствующих обозначений механизмов управления | |
– обозначения механизмов управления для средней позиции трехпозиционных аппаратов могут быть изображены с внешней стороны крайних квадратов (прямоугольников), если это не нарушит понимания обозначения | |
– если механизм управления является центрирующим с помощью давления в нейтральной позиции, то изображают два отдельных треугольника по обеим внешним сторонам | |
– внутренний пилот и дренажные линии аппаратов с непрямым управлением обычно не включают в упрощенные обозначения | |
– если имеется один наружный пилот и/или одна дренажная линия в гидроаппаратах с непрямым управлением, то их показывают только с одного конца упрощенного обозначения. Дополнительный пилот и/или дренаж должны быть изображены на другом конце. На обозначениях, нанесенных на устройство, должны быть указаны все внешние связи | |
– при параллельном управлении (ИЛИ) обозначения механизмов управления показывают рядом друг с другом: например, электромагнит или нажимная кнопка независимо воздействуют на аппарат | |
– при последовательном управлении (И) обозначения ступени последовательного управления показывают в линию, например, электромагнит приводит в действие пилот, который приводит в действие основной аппарат | |
– фиксатор изображают количеством позиций и в порядке, соответствующем позициям управляемого элемента; выемки показаны только в тех позициях, в которых происходит фиксация. Черточку, показывающую фиксатор, изображают в соответствии с начерченной позицией аппарата |
4. 9 Примеры построения условных графических обозначений аппаратов приведены в таблице 3.
Таблица 3
Наименование | Обозначение |
1 Распределитель 2/2 (в сокращенных записях распределители обозначают дробью, в числителе которой цифра показывает число основных линий, т.е. исключая линии управления и дренажа, в знаменателе – число позиций | |
– запорный двухлинейный, двухпозиционный с мускульным управлением | |
– с одноступенчатым пилотным управлением. Пилотная ступень. Четырехлинейный, двухпозиционный распределитель, управляемый электромагнитом и возвратной пружиной, давление управления – со стороны торцевой кольцевой поверхности основного распределителя, наружный слив | |
– Основная ступень. Двухлинейный, двухпозиционный распределитель, одна линия управления совмещена с камерой кольцевой поверхности, другая линия управления сообщена с камерой дифференциальной поверхности, пружинный возврат, срабатывающий от сброса давления управления | |
2 Распределитель 3/2 Трехлинейный, двухпозиционный, переход через промежуточную позицию, управление электромагнитом и возвратной пружиной | |
3 Распределитель 5/2 Пятилинейный, двухпозиционный, управление давлением в двух направлениях | |
4 Распределитель 4/3 – с одноступенчатым пилотным управлением. Пилотная ступень. Четырехлинейный, трехпозиционный распределитель, пружинное центрирование, управление двумя противоположными электромагнитами, с мускульным дублированием, наружным сливом | |
Основная ступень Четырехлинейный, трехпозиционный распределитель, пружинное центрирование, внутренний подвод давления управления в двух направлениях; линии управления в нейтральной позиции без давления | |
На упрощенном обозначении пружины центрирования пилота не показаны | |
– с одноступенчатым пилотным управлением. Пилотная ступень. Четырехлинейный, трехпозиционный распределитель, пружинное центрирование, управление одним электромагнитом с двумя противоположными обмотками, с мускульным дублированием, наружным подводом потока управления | |
Основная ступень Четырехлинейный, трехпозиционный распределитель, центрирование давлением и пружинное, срабатывает от сброса давления управления; линии управления в нейтральной позиции под давлением | |
На упрощенном обозначении отдельные треугольники показывают центрирующее давление | |
5 Дросселирующий распределитель | |
– четырехлинейный, две характерные позиции, одна нейтральная позиция, пружинное центрирование, бесконечный ряд промежуточных позиций | |
– с открытым центром все линии в нейтральной позиции сообщены | |
– с закрытым центром все линии в нейтральной позиции закрыты | |
– с серворегулированием, с закрытым центром, пружинным центрированием, электромагнитным управлением | |
6 Клапан обратный: | |
– без пружины; открыт, если давление на входе выше давления на выходе | |
– с пружиной; открыт, если давление на входе выше давления на выходе плюс давление пружины | |
7 Клапан обратный с поджимом рабочей средой, управление рабочей средой позволяет закрывать клапан без возвратной пружины | |
8 Гидрозамок односторонний | |
9 Гидрозамок двухсторонний | |
10 Клапан «ИЛИ» Входная линия, соединенная с более высоким давлением, автоматически соединяется с выходом в то время как другая входная линия закрыта | |
11 Клапан «И» Выходная линия находится под давлением только тогда, когда обе входные линии под давлением | |
12 Клапан быстрого выхлопа Когда входная линия разгружена, выходная свободна для выхлопа | |
13 Пресс-масленка | |
14 Клапан напорный (предохранительный или переливной) | |
– прямого действия | |
– прямого действия – с дистанционным управлением гидравлический | |
– прямого действия – с дистанционным управлением пневматический | |
– непрямого действия с обеспечением дистанционного управления | |
– прямого действия с электромагнитным управлением | |
– непрямого действия с пропорциональным электромагнитным управлением | |
15 Клапан редукционный: одноступенчатый, нагруженный пружиной | |
– с дистанционным управлением | |
– двухступенчатый, гидравлический, с наружным регулированием возврата | |
– со сбросом давления гидравлический | |
– со сбросом давления пневматический | |
– со сбросом давления, с дистанционным управлением, гидравлический | |
– со сбросом давления, с дистанционным управлением, пневматический | |
16 Клапан разности давлений | |
17 Клапан соотношения давлений | |
18 Клапан последовательности, одноступенчатый, нагруженный пружиной, на выходе может поддерживаться давление, с наружным дренажом | |
19 Клапан разгрузки смазочной системы | |
20 Дроссель регулируемый Без указания метода регулирования или положения запорно-регулирующего элемента, обычно без полностью закрытой позиции | |
21 Дроссель регулируемый Механическое управление роликом, нагружение пружиной | |
22 Вентиль Без указания метода регулирования или положения запорно-регулирующего элемента, но обычно с одной, полностью закрытой позицией | |
23 Дроссель с обратным клапаном С переменным дросселированием, со свободным проходом потока в одном направлении, но дросселированием потока в другом направлении | |
24 Регуляторы расхода | |
Значение расхода на выходе стабилизируется вне зависимости от изменения температуры и/или давления на входе (стрелка на линии потока в упрощенном обозначении обозначает стабилизацию расхода по давлению): | |
– регулятор расхода двухлинейный с изменяемым расходом на выходе | |
– регулятор расхода двухлинейный, с изменяемым расходом на выходе и со стабилизацией по температуре | |
– регулятор расхода трехлинейный с изменяемым расходом на выходе, со сливом избыточного расхода в бак | |
– регулятор расхода трехлинейный с предохранительным клапаном | |
25 Синхронизаторы расходов: | |
– делитель потока. Поток делится на два потока, расходы которых находятся в установленном соотношении, стрелки обозначают стабилизацию расходов по давлению | |
– сумматор потока. Поток объединяется из двух потоков, расходы которых находятся в установленном соотношении | |
26 Дроссельный смазочный дозатор (например регулируемый) |
Примечание – Предпочтительно использовать упрощенное обозначение
4.10 Примеры построения условных графических обозначений смазочных питателей приведены в таблице 4.
Таблица 4
Наименование | Обозначение |
1 Импульсный питатель | |
2 Последовательный питатель | |
3 Двухмагистральный питатель | |
4 Маслянопленочный питатель | |
5 Питатель с индикатором срабатывания |
4. 11 Примеры построения условных графических обозначений контрольно-измерительных приборов приведены в таблице 5.
Таблица 5
Наименование | Обозначение |
1 Указатель давления | |
2 Манометр | |
3 Манометр, дающий электросигнал (электроконтактный) | |
4 Манометр дифференциальный | |
5 Переключатель манометра | |
6 Реле давления | |
7 Выключатель конечный | |
8 Аналоговый преобразователь | |
9 Термометр | |
10 Термометр электроконтактный | |
11 Прибор, управляющий работой смазочной системы: | |
– по времени | |
– по тактам работы смазываемого объекта | |
12 Смазочный делитель частоты (например делитель, у которого смазочный материал появляется на выходе после трех импульсов на входе) | |
13 Счетчик импульсов с ручной установкой на нуль, с электрическим выходным сигналом | |
14 Счетчик импульсов с ручной установкой на нуль, с пневматическим выходным сигналом | |
15 Указатель уровня жидкости (изображается только вертикально) | |
16 Указатель расхода | |
17 Расходомер | |
18 Расходомер интегрирующий | |
19 Тахометр | |
20 Моментомер (измеритель крутящего момента) | |
21 Гигрометр |
Ключевые слова: обозначения условные графические, аппараты гидравлические и пневматические, устройства управления, приборы контрольно-измерительные
содержание
1 Область применения
2 Нормативные ссылки
3 Определения
4 Основные положения
ГОСТ 2.
780-96 – Единая система конструкторской документации. Обозначения условные графические. Кондиционеры рабочей среды, емкости гидравлические и пневматическиеГОСТ 2.780-96
Группа Т52
Единая система конструкторской документации
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ
Кондиционеры рабочей среды, емкости гидравлические и пневматические
Unified system for design documentation. Graphic designations. Fluid conditioners and capacitors
МКС 01.080.30
23.120
ОКСТУ 0002
Дата введения 1998-01-01
1 РАЗРАБОТАН Научно-исследовательским и проектно-конструкторским институтом промышленных гидроприводов и гидроавтоматики (НИИГидропривод), Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ)
ВНЕСЕН Госстандартом России
2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 10 от 4 октября 1996 г.)
За принятие проголосовали:
Наименование государства | Наименование национального органа по стандартизации |
Азербайджанская Республика | Азгосстандарт |
Республика Армения | Армгосстандарт |
Республика Белоруссия | Белстандарт |
Республика Казахстан | Госстандарт Республики Казахстан |
Киргизская Республика | Киргизстандарт |
Республика Молдова | Молдовастандарт |
Российская Федерация | Госстандарт России |
Республика Таджикистан | Таджикский государственный центр по стандартизации, метрологии и сертификации |
Туркменистан | Туркменглавгосинспекция |
Украина | Госстандарт Украины |
3 Настоящий стандарт соответствует ИСО 1219-91* “Гидропривод, пневмопривод и устройства. Условные графические обозначения и схемы. Часть 1. Условные графические обозначения” в части кондиционеров рабочей среды и гидравлических и пневматических емкостей
________________
* Доступ к международным и зарубежным документам можно получить перейдя по ссылке на сайт http://shop.cntd.ru. – Примечание изготовителя базы данных.
4 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 7 апреля 1997 г. N 121 межгосударственный стандарт ГОСТ 2.780-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.
5 ВЗАМЕН ГОСТ 2.780-68 в части пп.1, 2, 18-25
6 ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает условные графические обозначения кондиционеров рабочей жидкости и рабочего газа, гидравлических и пневматических емкостей в схемах и чертежах всех отраслей промышленности.
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 17752-81 Гидропривод объемный и пневмопривод. Термины и определения
ГОСТ 20765-87 Системы смазочные. Термины и определения
ГОСТ 26070-83 Фильтры и сепараторы для жидкостей. Термины и определения
3 ОПРЕДЕЛЕНИЯ
В настоящем стандарте применяют термины по ГОСТ 17752, ГОСТ 20765, ГОСТ 26070.
4 ОСНОВНЫЕ ПОЛОЖЕНИЯ
4.1 Обозначения отражают назначение (действие), способ работы устройств и наружные соединения.
4.2 Обозначения не показывают фактическую конструкцию устройства.
4.3 Размеры условных обозначений стандарт не устанавливает.
4.4 Условные графические обозначения кондиционеров рабочей среды, гидравлических и пневматических емкостей приведены в таблице 1.
Таблица 1
Наименование | Обозначение | |
1 Конденсатор рабочей среды: | ||
– общее обозначение | ||
– фильтр | ||
с магнитным сепаратором | ||
с индикатором загрязненности | ||
– влагоотделитель | ||
с ручным отводом конденсата | ||
с автоматическим отводом конденсата | ||
– фильтр-влагоотделитель с ручным отводом конденсата | ||
– воздухоосушитель | ||
– маслораспылитель | ||
– блок подготовки рабочего газа | ||
– увлажнитель | ||
– подогреватель | ||
– охладитель без указания линий подвода и отвода охлаждающей среды | ||
– охладитель с указанием линий подвода и отвода охлаждающей среды | ||
– охладитель и подогреватель | ||
– конденсатоотводчик | ||
2 Гидробак и смазочный бак: | ||
под атмосферным давлением: | ||
– общее обозначение | ||
– со сливным трубопроводом выше уровня рабочей жидкости | ||
– со сливным трубопроводом ниже уровня рабочей жидкости | ||
– со сливным трубопроводом ниже уровня рабочей жидкости с воздушным фильтром | ||
– с мешалкой | ||
– с механическим поджимом смазочного материала | ||
с давлением выше атмосферного: | ||
– общее обозначение | ||
– со сливным трубопроводом выше уровня рабочей жидкости | ||
– со сливным трубопроводом ниже уровня рабочей жидкости | ||
с давлением ниже атмосферного: | ||
– общее обозначение | ||
– со сливным трубопроводом выше уровня рабочей жидкости | ||
– со сливным трубопроводом ниже уровня рабочей жидкости | ||
Примечание – При необходимости указания объема заправки бака, дм (л), следует применять приведенное обозначение (например, бак с объемом заправки 5 дм). | ||
3 Аккумулятор гидравлический или пневматический (изображается только вертикально) | ||
– гидравлический (без указания принципа действия) | ||
– грузовой гидравлический | ||
– пружинный гидравлический | ||
– пневмогидравлический | ||
4 Вспомогательный газовый баллон (изображается только вертикально) | ||
5 Ресивер | ||
6 Пневмоглушитель | ||
7 Заливная горловина, воронка, заправочный штуцер и т. п. | ||
8 Безнапорная емкостная масленка (например, регулируемая трехотводная масленка) | ||
9 Напорная емкостная масленка: | ||
– пневматическая | ||
– колпачковая |
ГОСТ 12132-66 / Ауремо
ГОСТ ИСО 13680-2016 ГОСТ 34004-2016 ГОСТ Р 57385-2017 ГОСТ 19277-2016 ГОСТ Р 54864-2016 ГОСТ Р ИСО 13679-2016 ГОСТ Р 56594-2015 ГОСТ 32931-2015 ГОСТ Р 51906-2015 ГОСТ 32678-2014 ГОСТ 33228-2015 ГОСТ 32528-2013 ГОСТ Р 56349-2015 ГОСТ Р 56329-2014 ГОСТ Р 56175-2014 ГОСТ Р 56030-2014 ГОСТ Р 55942-2014 ГОСТ Р 54918-2012 ГОСТ Р ИСО 21809-2-2013 ГОСТ 31448-2012 ГОСТ Р 55436-2013 ГОСТ Р 54929-2012 ГОСТ Р 54864-2011 ГОСТ Р 54159-2010 ГОСТ Р 54157-2010 ГОСТ Р ИСО 2531-2008 ГОСТ Р 53365-2009ГОСТ Р 53384-2009 ГОСТ Р 53383-2009 ГОСТ Р ИСО 3183-1-2007 ГОСТ Р ИСО 3183-3-2007 ГОСТ Р ИСО 3183-2-2007 ГОСТ 6238-77 ГОСТ 11017-80 ГОСТ 12132-66 ГОСТ 8646-68 ГОСТ 8645-68 ГОСТ 8733-74 ГОСТ 8965-75 ГОСТ 10707-80 ГОСТ 632-80 ГОСТ 8644-68 ГОСТ 8966-75 ГОСТ 9567-75 ГОСТ 8967-75 ГОСТ 8968-75 ГОСТ 8969-75 ГОСТ 21945-76 ГОСТ 10706-76 ГОСТ 24950-81 ГОСТ 9941-81 ГОСТ 631-75 ГОСТ 550-75 ГОСТ 21729-76 ГОСТ 800-78 ГОСТ 14162-79 ГОСТ 8696-74 ГОСТ 11249-80 ГОСТ 10498-82 ГОСТ 26250-84 ГОСТ 20295-85 ГОСТ 13663-86 ГОСТ 7909-56 ГОСТ 8638-57 ГОСТ 8642-68 ГОСТ 8731-74 ГОСТ 5654-76 ГОСТ 633-80 ГОСТ 24030-80 ГОСТ 5005-82 ГОСТ 8467-83 ГОСТ 1060-83 ГОСТ 22897-86 ГОСТ Р 50278-92 ГОСТ 30564-98 ГОСТ 22786-77 ГОСТ 11068-81 ГОСТ 10705-80 ГОСТ Р 52568-2006 ГОСТ 8639-82 ГОСТ 30563-98 ГОСТ 3262-75 ГОСТ 8732-78 ГОСТ 8734-75 ГОСТ 9940-81 ГОСТ 10704-91
- гост-12132-66. pdf (387,75 КиБ)
ГОСТ 12132-66
ГОСТ 12132-66
Группа В62
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРУБЫ СТАЛЬНЫЕ ЭЛЕКТРОСВАРНЫЕ И БЕСШОВНЫЕ
ДЛЯ МОТОВЕЛОТЕХНИКИ
Технические условия
Трубы стальные электросварные и бесшовные для автомобильной
и велосипедной промышленности. Технические характеристики
Okp 13 5100, 13 7301, 7302 13
Дата введения 1967–07–01
Информационные данные
1. Разработано и введено Министерством металлургии ферроусов
разработчиков
G. I. Gulyaev, glyaev, gulyaev, gulyaev, glyaev, glyaev, gulyaev, В. П. Сокуренко, П. Н. Ившин
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и средств измерений при Совете Министров СССР от 18.07.66
3. СПРАВОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Артикул | |
ГОСТ 380-94 | 2. 2 |
ГОСТ 1050-88 | 2,2 |
ГОСТ 3728-78 | 3.10 |
ГОСТ 3845-75 | 2,6; 3.11 |
ГОСТ 4543-71 | 2.2 |
ГОСТ 6507-90 | 3,5 |
ГОСТ 7502-98 | 3,5 |
ГОСТ 7565-81 | 3.3 |
ГОСТ 8026-92 | 3,5 |
ГОСТ 8693-80 | 3,9 |
ГОСТ 8694-75 | 3,8 |
ГОСТ 8695-75 | 3,7 |
ГОСТ 9013-59 | 3.6 и |
ГОСТ 10006-80 | 3,6 |
ГОСТ 10692-80 | 3А.1; 4.1 |
ГОСТ 11358-89 | 3,5 |
ГОСТ 12344-88* | 3.2 |
_______________ * Отменено. Стандарты 12344-2003. — Обратите внимание на КОД. | |
ГОСТ 12345-88* | 3.2 |
_______________ * Отменено. Стандарты 12345-2001. — Обратите внимание на КОД. | |
ГОСТ 12346-78 | 3.2 |
ГОСТ 12347-77 | 3.2 |
ГОСТ 12348-78 | 3.2 |
ГОСТ 12349-83 | 3.2 |
ГОСТ 12350-78 | 3.2 |
ГОСТ 12351-81* | 3.2 |
_______________ * Отменено. Стандарты 12351-2003. — Обратите внимание на КОД. | |
ГОСТ 12352-81 | 3.2 |
ГОСТ 12353-78 | 3,2 |
ГОСТ 12354-81 | 3.2 |
ГОСТ 12355-78 | 3.2 |
ГОСТ 12356-81 | 3. 2 |
ГОСТ 12357-84 | 3.2 |
ГОСТ 12358-82* | 3.2 |
_______________ * Отменено. Стандарты 12358-2002. — Обратите внимание на КОД. | |
ГОСТ 12359-99 | 3,2 |
ГОСТ 12360-82 | 3.2 |
ГОСТ 12361-82* | 3.2 |
_______________ * Отменено. Стандарты 12361-2002. — Обратите внимание на КОД. | |
ГОСТ 12362-79 | 3.2 |
ГОСТ 12363-79 | 3.2 |
ГОСТ 12364-84 | 3.2 |
ГОСТ 12365-84 | 3.2 |
ГОСТ 14810-69 | 3,5 |
ГОСТ 14815-69 | 3,5 |
ГОСТ 16523-97 | 2.2 |
ГОСТ 18242-72* | 3А. 2 |
_________________ * На территории РФ ГОСТ Р 50779.71-99. | |
ГОСТ 18360-93 | 3,5 |
ГОСТ 22536.0-87 | 3.2 |
ГОСТ 22536.1-88 | 3.2 |
ГОСТ 22536.2-87 | 3.2 |
ГОСТ 22536.3-88 | 3.2 |
ГОСТ 22536.4-88 | 3.2 |
ГОСТ 22536.5-87 | 3.2 |
ГОСТ 22536.6-88 | 3.2 |
ГОСТ 22536.7-88 | 3.2 |
ГОСТ 28473-90 | 3.2 |
4. Срок годности снят Постановлением Госстандарта от 21.08.91 N 1378
5. ИЗДАНИЕ с Изменениями № 1, 2, 73 июля, 4 июля, утвержденными 19 декабря 1986 г., май 1988 г., август 1991 г. (ИУС 1-74, 10-86, 8-88, 11-91)
Настоящий стандарт распространяется на трубы сварные из углеродистой стали и бесшовные из углеродистой и легированной стали, предназначенные для изготовления деталей и конструкции в мотовелотехнике.
1. НАБОР
1.1. Размеры труб должны соответствовать указанным в таблице 1.
Таблица 1
Примечания:
1. (Исключен, Ред. N 2).
2. Теоретическая масса рассчитывается по формуле: ,
где – внешний диаметр, мм;
— толщина стенки, мм.
Плотность стали равна 7,85 г/см.
3. По требованию потребителя допускается изготовление труб размером 28х (1,25) и (23)х1,5 мм.
4. Размеры труб, ограниченные сплошной линией, изготовляют электросварными, бесшовными или электросварными холоднодеформированными.
5. Размеры труб, ограниченные пунктирной линией, изготовлялись сварными или бесшовными.
6. Размеры труб, отмеченные звездочкой, изготавливаются бесшовными или сварными холоднотянутыми. Трубы других размеров изготавливаются бесшовными.
1.2. Длина изготовления трубы:
длины от 4 до 9 м;
случайная длина от 1,5 до 9м;
длина многомерная — в пределах немерной с припуском на каждый разрез до 5 мм и кратностью не менее 0,5 м.
Предельные отклонения по длине труб бесшовных и электросварных холоднодеформированных размерной и кратной длины не должны превышать:
+20 мм — для труб диаметром до 30 мм;
25 мм — для труб диаметром более 30 мм.
Предельные отклонения по длине труб и труб размерной и кратной длины не должны превышать:
+50 мм — для труб длиной до 6 м;
+70 мм — для труб длиной более 6 м.
1.3. Предельные отклонения по наружному диаметру и толщине стенки труб не должны превышать приведенных в табл.2.
Таблица 2
мм
Размеры трубы | Максимальное отклонение в прецизионном производстве | ||
нормальный | высокий | высокий | |
Наружный диаметр: | |||
до 10 вкл. | ±0,2 | ±0,15 | ±0,10 |
ст. 10уп 20 вкл. | ±0,3 | ±0,2 | ±0,10 |
«20» 30 « | |||
свыше 30 до 40 вкл. | ±0,4 | ±0,25 | ±0,15 |
«40» 50 « | |||
свыше 50 до 57 вкл. | ±0,8% | ±0,6% | ±0,25 |
от 63,5 «70» | ±0,30 | ||
75 | ±0,35 | ||
89 | ±0,40 | ||
102 | ±0,45 | ||
Толщина стенки: | |||
до 1 вкл. | ±0,12 | ±0,10 | ±0,08 |
ст. 1 «5 « | ±10 % | ±8% | ±7,5% от |
«5 | ±8% | ±7% | ±6% |
Примечания:
1. Трубы прецизионные размером 32х1 мм поставляются с допуском наружного диаметра ±0,10 мм.
2. Высокоточное холоднотянутое сварное производство толщины стенки трубы.
1.4. По требованию потребителя труба изготавливается со смещением допусков по диаметру и толщине стенки. Величина допуска смещения поля не должна превышать величину двусторонних отклонений.
1.5. По требованию потребителя трубы должны поставляться с комбинированными предельными отклонениями, например, отклонениями по диаметру обычной точности, а по толщине стенки повышенной точности.
1.6. Труба изготавливается по наружному диаметру и толщине стенки. Труба высокой точности ставится на один параметр.
1.7. По требованию потребителя трубы изготавливаются по внутреннему диаметру и толщине стенки. Допуски на внутренний диаметр не должны превышать соответствующие предельные отклонения для наружного диаметра.
1.8. Овальные и разношовные трубы должны принимать размеры труб за пределы предельных отклонений по диаметру и толщине стенки.
Примечание. По требованию потребителя овальность и разношовность труб не должны превышать 0,8 суммарного поля предельных отклонений по диаметру и толщине стенки.
1.9. Кривизна трубы участка любой длины не должна превышать 1,5 мм на 1 м.
По требованию потребителя подводящая труба кривизной не более 1 мм до 1 м.
1.10. По требованию потребителя на поставку труб отклонение фактической массы теоретической массы от теоретической не должно превышать ±8% для одной трубы и ±6% для партии труб.
Примеры условного обозначения
Труба бесшовная наружным диаметром 30 мм и толщиной стенки 2 мм, длиной кратной 1,5 м из стали марки 20:
Труба 30х2х1500 cu-20 ГОСТ 12132-66
Трубы электросварные наружным диаметром 30 мм с толщиной стенки 2 мм нестандартной длины из стали 10:
/2 Труба ст.3 −10 ГОСТ 12132−66
В условных обозначениях труб термически обработанных после слова «труба» добавляется буква «Т» для труб высокой точности изготовления с буквой «р», для труб высокой точности изготовления , буква «б», например:
Труба Т — ст. 30пх2в-10 ГОСТ 12132-66
гл. 1 (Переработанное издание, Ред. N 2, 3).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Труба изготовлена в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
(Измененная редакция, ред. № 2).
2.2. Труба изготавливается из углеродистой стали химического состава по ГОСТ 380, 4 категории по ГОСТ 16523, стали ГОСТ 1050 и легированной стали по ГОСТ 4543.
Трубы стальные 35, 45, 15Х, 30ХГСА, 30ХМА изготавливаются бесшовными.
Трубы изготовляют термически обработанными и без термической обработки.
Механические свойства термообработанных труб должны соответствовать указанным в табл.3.
Таблица 3
Марка стали | Временное сопротивление разрыву, Н/мм(кгс/мм) | Удлинение, % |
не менее | ||
08 | 314 (32) | 25 |
10, СТ2, 15 | 333 (34) | 24 |
Ст3 | 372 (38) | 22 |
20 | 412 (42) | 21 |
35 | 510 (52) | 17 |
45 | 588 (60) | 14 |
15X | 412 (42) | 19 |
30ХГСА | 485 (50) | 18 |
30ХМА | 588 (60) | 13 |
Твердость термообработанной бесшовной трубы должна соответствовать таблице 3А.
Таблица 3A
Марка стали | Твердость HRB, не более |
Тридцать пять | 91 |
45 | 95 |
15X | 88 |
30ХГСА | 98 |
30ХМА | 98 |
Примечание. Нормальная жесткость установлена до 01.01.92.
(Измененная редакция, ред. № 2, 3, 4).
2.3. На поверхности трубы не допускаются трещины, заусенцы, рванины, раковины, закаты, расслоения и глубокие риски.
Отдельные незначительные забоины, окалина, не мешающие осмотру, вмятины, небольшие риски, небольшие рабины и следы дефектов зачистки допускаются, если они не выводят размеры трубы за пределы допустимых отклонений.
2.4. Концы труб должны быть обрезаны под прямым углом и очищены от заусенцев. По желанию заказчика может быть изготовлена из трубы резка в линию стана без снятия заусенцев.
2.5. Сварные трубы необходимо контролировать неразрушающими методами.
2.6. Трубы должны выдерживать давление гидравлических испытаний. Значение гидравлического испытательного давления для бесшовных труб определяют по ГОСТ 3845 при допускаемом напряжении, равном 40 % от временного сопротивления разрыву для данной марки стали, электросварных труб должно быть не менее 6,0 МПа (60 кгс/см). .
Способность трубы выдерживать гидравлическое давление обеспечивается технологией производства труб.
2.7. Сварные трубы наружным диаметром 76 мм и более имеют незначительное утолщение стенки валика, обусловленное технологией производства.
На внутренней поверхности сварных труб допускается грата. По требованию потребителей трубы с внутренним диаметром от 30 мм и выше необходимо снять или остудить. При этом высота заусенцев и следов для труб повышенной точности не должна превышать 0,5 мм, для труб повышенной точности — 0,2 мм. В месте снятия заусенцев на трубах наружным диаметром до 76 мм включительно допускается утонение стенки до 0,15 мм сверх минусового допуска.
Примечание. По требованию потребителя для трубы размером 24х1,0 мм высота заусенцев или их следов не должна превышать 0,2 мм.
2,4−2,7. (Измененная редакция, ред. N 2).
2.8. Трубы из стали марок 08, 10, СТ2, СТ3, 15, 20 должны выдерживать испытание на сплющивание.
Трубы термически обработанные всех размеров и трубы сварные без термической обработки наружным диаметром более 20 мм и толщиной стенки около 0,06 и менее должны выдерживать испытание на сплющивание.
Сплющивание образцов термически обработанных труб следует производить на расстояние (), мм, рассчитываемое по формуле
,
где — толщина стенки трубы, мм;
— наружный диаметр трубы, мм;
– коэффициент, равный 0,09 для стальных дымовых труб 08 и равный 0,08 для труб из других марок стали.
2.9. Трубы должны выдержать испытание распределения.
Увеличение наружного диаметра термообработанных труб в раздаче должно соответствовать нормам, указанным в табл. 4.
Таблица 4
Марка стали | Увеличение наружного диаметра трубы, %, к исходной толщине стенки | |
до 4 мм | 4 мм и более | |
не менее | ||
08 | 12 | 7 |
10, СТ2, 15 | 10 | |
20, Ст3 | 8 | 6 |
При распространении термообработанных сварных труб увеличение исходного диаметра должно быть не менее 6%. Необработанные трубы наружным диаметром 20 мм и диаметром от 20 до 60 мм с толщиной стенки более 0,06 в руке не проходят.
2.8, 2.9. (Измененная редакция, ред. N 3, 4).
2.10. Трубы термообработанные диаметром 25 мм и более с коэффициентом равным 12,5 и более для сварных трубопроводов, а для бесшовных труб наружным диаметром более 60 мм и наружным диаметром 60 мм с коэффициентом равным 10 и больше для бесшовных труб должны выдерживать испытания подворачиваемыми манжетами. Ширина испытуемой изогнутой стороны, измеренная от внутренней поверхности трубы, должна быть не менее 12 % внутреннего диаметра трубы и не менее 1,5 кратной толщины стенки. Угол отбортовки должен быть:
90° — для труб из стали марок 0,8, 10, СТ2, 15;
60° — для труб из стали 20 Ст3.
(Измененная редакция, ред. № 2).
2.11. По требованию заказчика термообработанную трубу испытывают на изгиб.
(Измененная редакция, ред. № 2).
2.12. (Исключено, ред. N 2).
3А. ПРАВИЛА ПРИЕМКИ
3A.1. Трубы берут по сторонам. Партия должна состоять из труб одного диаметра, одной стали, одинаковой термической обработки и сопровождаться одним документом о качестве по ГОСТ 1069.2 с дополнением: химический состав стали принимают по документу о качестве изготовителя заготовки.
Количество труб в партии должно быть не более:
1000 шт — для труб диаметром 30 мм и менее с толщиной стенки не более 2,5 мм;
400 шт — для труб диаметром 76 мм с толщиной стенки не более 2,5 мм;
200 шт. для труб других размеров.
3А.2. Контролю поверхности, размеру и качеству сварного шва подлежит каждая труба партии.
Контроль геометрических размеров проводят выборочно с одноступенчатым нормальным уровнем контроля по ГОСТ 18242. Планы контроля устанавливаются по согласованию между изготовителем и потребителем.
3А.3. Для испытания труб на растяжение, твердость, сплющивание, раздачу, отворот манжет и изгиб две трубы взяты из партии.
3А.2, 3А.3. (Измененная редакция, ред. N 3).
3А.4. При наличии разногласий в оценке химического состава для проверки выбирается одна труба из партии.
3А.5. Для проверки высоты внутреннего валика отобрали 2% труб от партии.
3А.6. Гидравлическое испытание сварных трубопроводов проводится по требованию потребителя.
Контроль сварных швов неразрушающими методами проводится по требованию потребителя.
Испытания на твердость, проводимые по требованию потребителя.
(Измененная редакция, версия № 3).
3А.7. При контроле сварного шва неразрушающими методами контроля гидравлическим давлением не проводится.
3А.8. При неудовлетворительных результатах испытаний хотя бы по одному из показателей проводятся повторные испытания на удвоенном количестве труб, отобранных из одной партии. Результаты повторных тестов распространяются на всю партию.
сек. 3А. (Добавлено, ред. N 2).
3. МЕТОДЫ ИСПЫТАНИЙ
3.1. Из каждой выбранной трубы вырезают по одному образцу для каждого испытания.
3.2. Химический состав металла определяют по ГОСТ 22536.0 — ГОСТ 22536.7, ГОСТ 12344 — ГОСТ 12365, ГОСТ 28473.
3.3. Для определения химического состава пробы стали отбирают по ГОСТ 7565.
3.4. Осмотр труб производят без применения увеличительных приборов. Глубина дефектов проверяется одобрением или иным образом.
3.1−3.4. (Измененная редакция, ред. N 2).
3.5. Труба измеряется:
наружный диаметр и овальность — гладкими микрометрами по ГОСТ 6507 или жесткими калибрами-скобами листовыми по ГОСТ 18360;
внутренний диаметр — калибр-трубка гладкая, двухсторонняя со вставками по ГОСТ 14810, ГОСТ 14815;
толщина стенки и высота внутреннего валика — микрометр по ГОСТ 6507 или сантомер по ГОСТ 11358;
длина — рулетка мерная по ГОСТ 7502, кривизна — линия калибровочная по ГОСТ 8026 щуп по НД.
Измерение наружного диаметра сварных и холоднодеформированных электросварных труб проводят на расстоянии не менее 15 мм от торца для труб с отношением наружного диаметра к толщине стенки менее 35; не менее 2/3 — для труб с коэффициентом свыше 35,
3.6. Испытание на растяжение проводят по ГОСТ 10006 на продольном пропорциональном коротком образце.
Допускается контроль механических свойств неразрушающими методами согласно технической документации.
Различия в оценке результатов испытаний, проводимых по ГОСТ 10006.
3.5, 3.6. (Измененная редакция, ред. N 2, 3).
3.6. Испытание на твердость проводят по ГОСТ 9013. На каждом образце должно быть проведено не менее трех измерений твердости. Твердость определяется как среднее арифметическое результатов трех измерений.
Разрешено проведение испытания на твердость образцов, предназначенных для испытания на растяжение.
(добавлено, версия № 3).
3.7. Испытание труб на сплющивание проводят по ГОСТ 8695.
3.8. Контрольную разводку проводят по ГОСТ 8694 с помощью оправки с конусностью 1:10.
Труба, проверенная на сплющивание, на руку не надевается.
3.9. Испытание отворотных манжет проводят по ГОСТ 8693.
3.10. Испытание трубы на изгиб проводят по ГОСТ 3728.
3.11. Гидравлические испытания труб проводят по ГОСТ 3845 с временем под давлением не менее 5 с.
3.7−3.11. (Измененная редакция, ред. N 2).
3.12. Контроль сварных соединений труб неразрушающими методами проводится согласно технической документации.
(Измененная редакция, ред. № 2, 3).
4. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
4.1. Маркировка, упаковка, транспортирование и хранение осуществляются по ГОСТ 1069.2 с добавлением: тюбик должен иметь консервационное покрытие маслом по регламенту; по требованию потребителя консервация труб невозможна.
(Измененная редакция, ред. № 2).
Калифорнийские города-призраки – Кэмп Калифорния
Бум и крах: угасающее наследие калифорнийских городов-призраков
В Калифорнии нет недостатка в городах-призраках. Их можно найти в каждом регионе, они спрятаны в ландшафте или смело выставлены на обозрение в качестве туристической достопримечательности. Некоторых, найденных на дне искусственных озер, можно увидеть только в засушливый год. Но откуда они взялись и куда ушли?
Ранняя экспансия Калифорнии началась с крупнейшей массовой миграции людей, которую когда-либо видела страна. По мере того, как эти первые поселенцы вливались на территорию, вырастали небольшие города, столь же плодовитые, как калифорнийский мак, и ландшафт навсегда изменился. Обнадеживающие золотоискатели прибыли, чтобы найти свое состояние в золоте, фермеры приехали за бесплатной землей, а другие увидели возможность разбогатеть на торговле, предоставляя столь необходимые товары и услуги этим новым жителям. Люди пускали корни, создавали семьи, занимались сельским хозяйством и открывали бизнес, позволяя сообществам расти и процветать более десяти лет. Через всю страну прошла железная дорога, соединяющая Калифорнию с процветающим восточным побережьем, и родился новый образ жизни.
Добыча полезных ископаемых была тяжелой, и многие понимали, что им никогда не достичь состояния, на которое они надеялись, поэтому, когда появились новые возможности зарабатывать на жизнь, старатели отказались от тяжелой шахтерской жизни.
Когда шахты высохли или стали слишком дорогими в обслуживании, а гидродобыча стала незаконной, многие жители этих небольших городков решили переехать в более крупные города или в плодородную центральную долину, чтобы заниматься сельским хозяйством и растить семьи. Не было UHaul, чтобы помочь вам переехать, поэтому пионеры часто упаковывали то немногое, что могли, в фургон и оставляли большую часть своего имущества. В конце концов, многие из этих небольших городков были заброшены или сократились до нескольких жителей, и таким образом родился Город-призрак.
Не все сегодняшние города-призраки возникли в горнодобывающей промышленности. Алькатрас, например, когда-то был процветающим городом с примерно 300 гражданскими лицами и 275 заключенными, проживающими на острове, но был заброшен в 1963 году после 29 лет эксплуатации. Замок Херста, отметивший свое 100-летие, был внезапно заброшен, почти все предметы искусства и имущество остались нетронутыми, когда владелец заболел в 1940-х годах. Наконец, Пионертаун был не настоящим городом, а съемочной площадкой в стиле вестерн, заброшенной, когда интерес к вестернам сменился ситкомами военного времени. Они, наряду с другими городами в нашем списке, дают уникальную возможность заглянуть в богатую историю Калифорнии.
Государственный исторический парк Шаста
В шести милях к западу от Реддинга находится ряд старых полуразрушенных кирпичных зданий, которые раньше были «Квин-Сити» горнодобывающего района Северной Калифорнии. Государственный исторический парк Шаста, который местные жители часто называют «Старая Шаста», включает в себя руины, а также несколько близлежащих дорог, коттеджей и кладбищ, которые служат напоминанием о бурной деятельности, которая когда-то происходила в этом бывшем шахтерском городке. . Здание суда округа было восстановлено в своем первоначальном виде 1862 года и служит центром для посетителей, заполненным историческим калифорнийским искусством. Зал суда, тюрьма и виселица также были отреставрированы и обставлены множеством подлинных предметов 1860-х годов, чтобы интерпретировать систему правосудия округа Шаста во время золотой лихорадки. Пекарня Блумб была отреставрирована, поэтому посетители на выходных могут увидеть стили и методы выпечки 1870-х годов в действии. К сожалению, парк пострадал от Каррского пожара в 2018 году, во время которого была разрушена начальная школа, а также повреждены пивоварня и кладбище. Посетители могут по-прежнему наслаждаться Старой Шастой и пережить эпоху золотой лихорадки благодаря выставленным произведениям искусства и мероприятиям, организованным Историческим обществом Шаста, включая Праздник в парке, День наследия Шаста и реконструкцию жизни Хоакина Миллера в Северной Калифорнии в 1850-х годах. , как сказано в его романе «Жизнь среди модоков».
Дополнительная информация: Государственный исторический парк Шаста
Боди
Боди — «город, застывший во времени». Во время бума золотой лихорадки в 1880-х годах население города Боди выросло до 10 000 человек. Населенный семьями, шахтерами и владельцами магазинов, а также грабителями, стрелками, районом красных фонарей и путешественниками со всего мира, Боди было суждено быть охваченным преступностью. В какой-то момент в городе было до 65 салунов, и они всегда были заполнены шахтерами после того, как они провели дни на мельницах. Смесь денег, алкоголя и золота иногда была смертельной. Есть сообщения, что жители часто спрашивали: «У нас есть мужчина на завтрак?», что было вежливым способом спросить, не было ли прошлой ночью драк со смертельным исходом. Боди был более широко известен своим беззаконием, а не богатством, и эта репутация в сочетании с несколькими пожарами, запретом и Великой депрессией отправила Боди в необратимую нисходящую спираль. В конце концов, потери от шахт перевесили прибыль, и в 1919 году Боди, наконец, стали называть городом-призраком.15. Когда в 1917 году железная дорога Боди была заброшена и разобрана на железо, Боди была почти полностью заброшена. Есть история о маленькой девочке, чья семья переезжала из Сан-Франциско в Боди, и в ее дневнике было написано либо «Хорошо, клянусь Богом, я еду в Боди», либо «Прощай, Боже, я еду в Боди». Боди», который прекрасно отражает двойственную репутацию Боди. Сегодня посетители могут исследовать исторический государственный парк Боди и прогуляться по пустынным улицам, когда-то заполненным людьми, золотом, алкоголем и преступностью.
Дополнительная информация: Боди
Локк
После того, как в китайской общине Уолнат-Гроув вспыхнул пожар, члены этой общины решили, что им нужен собственный город, и начали работать с землевладельцем Джорджем Локком, чтобы воплотить свои мечты в реальность. в возможный город Локк. Джордж Локк сдал землю в аренду первоначальным поселенцам, потому что Закон Калифорнии об иностранцах от 1913 года запрещал продажу сельскохозяйственных угодий иммигрантам из Азии; многие китайские иммигранты столкнулись с несправедливой дискриминацией в крупных городах, поэтому Локк стал многообещающим предприятием для людей и семей, пытающихся укрепить свою часть американской мечты. Локк вошел в историю как единственный город страны, полностью заселенный китайскими поселенцами. Сегодня китайское население Локка почти не существует из-за того, что многие семьи первоначальных поселенцев перебрались в пригороды городов, поскольку они получили высшее образование и были приняты более прогрессивные взгляды на иммигрантов. Локк был признан Национальным историческим памятником в 1990, поэтому посетители могут оценить архитектуру, историю и тяжелую работу, которую первые китайские поселенцы вложили в этот прибрежный город.
Подробнее: Исторический район Локк
Норт-Блумфилд
Северный Блумфилд, расположенный в самом сердце Золотой страны, переносит посетителей на 150 лет назад в этот сохранившийся город золотой лихорадки. Первоначально названный Обманом из-за нескольких неудачных поездок на добычу золота, население в конечном итоге достигло почти 2000 человек, когда в игру вступила гидравлическая добыча, которая использует воду для смывания горных склонов в поисках золота. Когда золотодобыча процветала, город был переименован в Северный Блумфилд, хотя это новое название просуществовало недолго. Гидравлическая добыча была причиной бесчисленных экологических катастроф и в конечном итоге была объявлена незаконной в 1884 году. Это фактически положило конец всем усилиям по добыче золота в Северном Блумфилде, в результате чего почти все горняки и их семьи покинули свой город. Многие из первоначальных зданий все еще стоят сегодня, и при необходимости в них вносятся некоторые улучшения. Хотя это и не полностью заброшено, небольшое население менее 10 человек посвятило себя сохранению и распространению истории одного из менее известных городов Калифорнии, переживших золотую лихорадку.
Государственный парк Малакофф-Диггинс
Замок Херст
Хотя замок Херст не такой деревенский, как некоторые другие города-призраки в Калифорнии, он все же был внезапно заброшен и был бы забыт, если бы не впечатляющая архитектура, искусство, и история в его стенах. Уильям Рэндольф Херст начал строительство «La Cuesta Encantada» («Зачарованный холм») после того, как унаследовал 11 миллионов долларов и поместье площадью 40 000 акров после смерти своей матери. Херст начал претворять в жизнь свое состояние, и с 19С 20 по 1939 год замок постоянно строился, чтобы угодить высокопоставленным гостям Херста, таким как Чарли Чаплин и Уинстон Черчилль. Когда разразилась Великая депрессия вместе с долгами в миллионы долларов, Херст был вынужден прекратить строительство и продать большую часть своей коллекции произведений искусства. Здоровье Херста ухудшалось, и в последний раз он покинул замок в мае 1947 года. К счастью, корпорация Hearst пожертвовала замок Херста, сады и большую часть оставшегося искусства штату Калифорния. Поскольку его первоначальный владелец и создатель оставил его, он стал главной туристической достопримечательностью и интригой для многих, которые благоговеют перед человеком, который построил свой замок только для того, чтобы бросить его.
Дополнительная информация: Hearst Castle
Сакраменто
Когда Джон Саттер прибыл на берег Американ-Ривер в 1839 году и начал строить форт Саттера, движение, которое принес его форт, создало потребность в коммерческих предприятиях, и город Сакраменто был созданный. Хотя набережная Сакраменто была идеальным местом для успеха, она также была подвержена сильным наводнениям. После нескольких наводнений, почти полностью уничтоживших город, худшее из которых произошло зимой 1861 года, фактически превратив долину Сакраменто во внутреннее море длиной почти 300 миль. Поскольку многие жители покинули город ради собственной безопасности, у других возникла идея — поднять улицы, здания и весь город выше уровня наводнения. Тысячи ярдов материалов были доставлены в фургонах, и проект по спасению Сакраменто начался. Когда подъем города был завершен, старая инфраструктура создала туннели и коридоры под поверхностью шумного города. Сегодня историю этих трудолюбивых поселенцев можно увидеть по всей набережной Старого Сакраменто, уникальному национальному историческому району площадью 28 акров и государственному историческому парку, который рассказывает истории о начале золотой лихорадки в Калифорнии. Посетители могут посетить Государственный железнодорожный музей Калифорнии (крупнейший железнодорожный музей в Северной Америке с исторической поездкой на поезде), совершить экскурсию по жутким подземным туннелям с Историческим музеем Сакраменто и принять участие в «Днях набережной» в выходные дни Дня памяти, посвященных Старому Западу. театральные представления, исторические реконструкции, поездки на повозках и многое другое.
Подробнее: Старый Сакраменто
Остров Алькатрас
У побережья Сан-Франциско находится одно из самых интересных заброшенных поселений в Северной Калифорнии — остров Алькатрас. Как и многие шахтерские городки в Калифорнии, Алькатрас был заброшен, и теперь он привлекает внимание местных жителей и гостей со всего мира. Первоначально остров Алькатрас предназначался в первую очередь для маяка, но с тех пор он функционировал как военный форт, военная тюрьма и, что наиболее известно, как федеральная тюрьма Алькатрас. Когда остров Алькатрас стал домом для федеральной тюрьмы в 19№ 34, он предназначался для содержания «худших из худших» — заключенных со всей страны, которых переводили из других федеральных тюрем за создание проблем. Из-за своего расположения и необходимости круглосуточной максимальной безопасности Алькатрас был безусловно самой дорогой тюрьмой в стране; расходы в сочетании с крупной попыткой побега в 1962 году привели к решению закрыть тюрьму в 1963 году. Печально известные заключенные в сочетании с попытками побега, историями о привидениях и другими слухами, окружающими этот жуткий остров, сделали остров Алькатрас популярным местом для сверхъестественных и исторических событий. одинаковые фанаты. Если оставить в стороне все слухи, во время своего пика в Алькатрасе находилось в среднем 260 заключенных, а также жилье на острове для избранного персонала; заключенные и персонал также ели все три раза вместе каждый день. Алькатрас ежегодно посещает более 1 миллиона посетителей, которые могут насладиться леденящими кровь историями и богатой историей этого уникального микросообщества во время экскурсий по острову и главной камере.
Дополнительная информация: остров Алькатрас
Джулиан
Наибольшая активность золотой лихорадки пришлась на Северную Калифорнию, хотя в Южной Калифорнии не было ничего необычного. В начале 1870 года скотовод нашел в ручье первую крупицу золота в Южной Калифорнии, вызвав первую и единственную золотую лихорадку в Сан-Диего. Хотя Джулиан никогда не был покинут, причина поселения в городе вскоре изменилась. Как и в остальных городах времен золотой лихорадки, когда поиски золота в конце концов зашли в тупик, лишь немногие первопроходцы остались и начали возделывать богатые земли. Фермеры быстро обнаружили, что Джулиан — идеальное место для выращивания яблок, и яблоки там выращивают и по сей день; Джулиан теперь широко известен своими знаменитыми яблочными пирогами и ежегодным фестивалем «Джулианские дни яблок». Посетители могут насладиться широким спектром круглогодичных мероприятий для семей и взрослых, включая их исторические музеи, прогулки на конной повозке, дегустацию вин, сбор яблок, туры на золотые прииски и промывку золота и многое другое .
Подробнее: Посетите Джулиан
Pioneertown
Pioneertown не похож на другие заброшенные шахтерские города-призраки в калифорнийской пустыне. Этот живописный западный город был построен в 1946 году профессионалами киноиндустрии и для них. У Дика Кертиса была мечта о городе, который мог бы функционировать как «живая дышащая съемочная площадка» — место, где люди из киноиндустрии могли бы работать и развлекаться. С дешевой землей, начинающейся с 900 долларов за акр, Пионертаун вскоре превратился в полноценный город с устоявшимся сообществом и большими планами расширения, включая озеро площадью 40 акров, поле для гольфа, аэропорт и торговый центр. Когда первоначальные инвесторы начали переводить свои деньги в другие предприятия, продажи земли резко упали; из-за отсутствия в городе безопасной воды и того факта, что западные фильмы теряли популярность, расцвет Пионертауна, казалось, закончился. Сегодня Pioneertown приглашает гостей посетить улицу Мэйн-стрит (до которой можно добраться только «копытами и ногами» — без автомобилей). фотографии и даже фальшивые перестрелки в некоторые летние выходные. Хотя это больше не место для съемок фильмов, Пионертаун действительно «там, где снова живет Старый Запад».
Подробнее: Посетите город Пионертаун
Калико
Калико — шахтерский городок Старого Запада, расположенный в красивых горах Калико в районе пустыни Мохаве в Южной Калифорнии. В 1881 году старатели обнаружили серебряную руду в пыльных горах недалеко от каньона Уолл-Стрит. Вскоре после этого у Calico было более 500 рудников, которые, как сообщается, произвели серебряной руды на сумму более 20 миллионов долларов за 12-летний период. В период своего расцвета Калико был полон старателями и их семьями, в то время как серебро было королем. Район Калико Майнинг стал одним из самых богатых в штате и мог похвастаться статусом быстро развивающегося города, производя не только серебро, но и более 9 долларов.миллионов в производстве буры и город с населением 3500 человек, в котором было несколько салунов, китайский квартал, школа и квартал красных фонарей.
Калико был шумным городом, кишащим шахтерами, бумерами, игроками и охотниками за состоянием. Тысячи людей каждое утро выбегали из своих каменных хижин по каньонам и ущельям, чтобы схватить кирками и взорвать в порошок богатую серебряную руду. Собака несла почту в мешочках, привязанных к его спине. Мировой судья жевал табак и глотал сок. А яркие цвета минералов окрашивали горы, которые служили фоном для всего этого, напоминая кому-то кусок ситцевой ткани. Таким образом, Калико был назван.
Los Angeles Times
Когда серебро потеряло свою ценность в середине 1890-х годов, Калико начал терять большую часть своего населения. Многие шахтеры собрались, нагрузили своих мулов и уехали, оставив город, который они когда-то называли домом. В мгновение ока Калико стал призраком самого себя.
Все изменилось в 1950-х годах, когда Уолтер Нотт, создатель Knott’s Berry Farm, приобрел собственность Калико. Одно время Нотт жил в пустыне Мохаве и работал на рудниках ситца. Он приобрел собственность Калико с желанием восстановить исторический город до подобия его былой физической славы, что в конечном итоге сохранило историческое значение этой эпохи для потомков. Г-н Нотт архитектурно восстановил многие здания, чтобы они выглядели так, как в 1880-х годах. В ноябре 1966, г-н Нотт пожертвовал город-призрак Калико округу Сан-Бернардино, чтобы продолжить работу города в качестве регионального парка. Калико был признан Государственным историческим памятником № 782. В 2005 году тогдашний губернатор Арнольд Шварценеггер провозгласил город городом-призраком Серебряной лихорадки в Калифорнии.
Сегодня Calico является частью системы региональных парков округа Сан-Бернардино, которую посещают люди со всей страны и со всего мира. В 2018 году парк посетили более 240 000 человек. Парк предлагает посетителям заглянуть в прошлое с возможностью поделиться богатой историей города и насладиться природной красотой окружающего ландшафта пустыни. Помимо своей истории, в городе-призраке Калико есть магазины, рестораны, кладбище, туры по рудникам и призракам, промывка золота, работающий поезд, тропы с видом на пустынный пейзаж, тропы OHV, дом и музей Лейн, а также кемпинг и отдых на природе 364. дней в году. Парк закрыт только на Рождество. В течение года в Калико проводится несколько захватывающих мероприятий, в том числе Дни Калико, посвященные богатой истории города, Призраки во время сезона Хэллоуина, Фестиваль мятлика, реконструкции Гражданской войны и специальный праздничный фестиваль с исполнителями, колядовщиками и освещением деревьев.
