Резьбовые пробки представляют собой широко распространенные в машиностроении стандартные детали, которые в немалых количествах выпускаются в соответствии с ГОСТ 12202-66.
Пробки резьбовые находят применение в самых разнообразных машинах и механизмах. В технике используются различные конструкции резьбовых пробок. Многие из них существенно отличаются от стандартных изделий.
Наименование
Пробка резьбовая
Формат файла
*.dwg
Файл архива
*.rar
Размер файла
16,2 кб
Чаще всего пробки резьбовые можно встретить в составе такой машиностроительной продукции, как металлообрабатывающие станки, а также двигатели внутреннего сгорания.
Использование резьбовых пробок в станках
Станкостроение является именно той отраслью промышленности, в которой резьбовые пробки
разнообразных размеров и конструкций применяются, пожалуй, чаще всего.
Известно, что токарный станок состоит из таких узлов как передняя и задняя бабки, станина, коробка скоростей, коробка подач и суппорт.
В коробке скоростей располагается скомпонованный в чугунном корпусе набор шестерен различного диаметра. Этот узел служит для того, чтобы по усмотрению токаря можно было изменять число оборотов шпинделя. Смазка шестерен коробки скоростей токарного станка производится при помощи разбрызгивания, причем само масло подается сверху. Там же находится и резьбовая пробка, ввинчивающаяся в горловину для залива смазочной жидкости. Слив масла происходит через отверстие, расположенное внизу коробки скоростей и завинченное резьбовой пробкой.
В передней бабке токарного станка располагается шпиндель, а также зубчатые колеса и валы, с помощью которых происходит изменение параметров его работы.
Сам шпиндель обеспечивает вращательное движение установленных на нем патронов, планшайб, цанг и т.п. В зависимости от конкретной реализации конструкции той или иной модели токарного станка, передняя бабка может быть как со встроенной коробкой скоростей, так и отдельным узлом. Механические детали, расположенные в шпиндельной бабке смазывается разбрызгиванием масла, находящегося в специальной ванной. Смазочная жидкость заливается в нее через горловину, в которую завинчивается резьбовая пробка. Отработанное в процессе функционирования токарного станка масло сливается через отверстие, находящееся в нижней части задней стенки корпуса передней бабки. Оно также завинчивается резьбовой пробкой.
Для того чтобы изменять скорость вращение ходового вала и ходового винта, в токарном станке наличествует коробка подач. Именно благодаря ей приводится в движение суппорт при включенной подаче и нарезании резьбы резцами. В коробке подач также располагается немало шестеренок, которые требуют смазки. Масло в нее заливается и сливается из нее через отверстия, завинчиваемые
резьбовыми пробками.
Фартук суппорта токарного станка также изобилует шестеренками и другими вращающимися деталями, которые требуют смазки. Необходимое для этого масло заливается через отверстие в верхней части суппорта, где располагается резьбовая пробка, а сливается – через отверстие в нижней части узла, также завинченной резьбовой пробкой.
Использование резьбовых пробок в двигателях внутреннего сгорания
Ни для кого не секрет, что различные механические устройства, в которых есть много вращающихся и испытывающих трение деталей, требуют хорошей и бесперебойной смазки. Осуществляется она чаще всего жидким маслом. Заливается оно в корпуса узлов и агрегатов чаще всего через отверстия и горловины, закрываемые в целях обеспечения герметичности резьбовыми пробками. Это в полной мере касается и таких устройств, как двигатели внутреннего сгорания.
В их конструкции имеется такой важнейший узел, как кривошипно-шатунный механизм. Он выполняет функцию преобразования давления газов, возникающих вследствие воспламенения горючей смеси и ее воздействия на поршни, во вращательное движение. Подвод масла к подшипникам, которыми оснащен кривошипно-шатунный механизм, осуществляется, как правило, по специальным каналам.
Кроме того, шатунные шейки вала имеют специальные полости, называемые грязеуловителями. В них масло поступает от коренных шеек, а различные твердые частицы, образующиеся в смазочной жидкости в результате воздействия силы трения, оседают на их стенках. Чтобы производить периодическую очистку грязеуловителей, в их торцах устанавливаются резьбовые пробки.
Одной из важнейших частей любого двигателя внутреннего сгорания является также и его картер. В нем располагается газораспределительный механизм, а также все компоненты, составляющие кривошипно-шатунный механизм. В нижней части картера двигателя внутреннего сгорания находится изготовленный из стального листа методом штамповки поддон. Основное его предназначение — служить в качестве резервуара для масла, а также защищать механизмы двигателя от грязи и пыли. В нем располагается отверстие для слива смазочной жидкости, которое закрывается
резьбовой пробкой.
Помимо тех механизмов, которые перечислены выше, резьбовые пробки используются еще во многих других конструкциях.
Калибры для метрической резьбы ГОСТ 17756…17767-72
Назначение: Калибры предназначены для контроля метрической резьбы с профилем по ГОСТ 9150-2002, основными размерами по ГОСТ 24705-2004 и ГОСТ 24706-81 и допусками по ГОСТ 16093-2004, ГОСТ 4608-81, ГОСТ 24834-81 и ГОСТ 11709-81
Тип резьбы: треугольная цилиндрическая
Примеры обозначения при заказе: Пробка M 27х1,5 ПР 6H ГОСТ 17763-72
Кольцо M 27х1,5 НЕ 6g ГОСТ 17764-72 Пробка M 27х1,5 К-И 6g LH ГОСТ 17765-72
Поля допусков
для пробок
5H6H, 6H, 7H, 6G, 7G
для колец и контркалибров
6g, 8g, 4h, 6h, 8h, 6e, 6d
Виды резьбовых калибров
ПР
проходные рабочие пробки и кольца
НЕ
непроходные рабочие пробки и кольца
К-И
пробки контрольные для колец типа ПР
КИ-НЕ
пробки контрольные для колец типа НЕ (контркалибры для контроля износа колец)
Внимание!
Поскольку вставки ПР изнашиваются быстрее вставок НЕ, а ручки практически не изнашиваются, рекомендуется заказывать вставки отдельно. Пробки резьбовые со вставками с полным профилем резьбы диаметром 1-100мм (ГОСТ 17756-72) Обозначение калибра-пробки (вставки): ПР, КИ-НЕ Пробки резьбовые со вставками с укороченным профилем резьбы диаметром 1-100мм (ГОСТ 17756-72) Обозначение калибра-пробки (вставки): НЕ, КИ Пробки резьбовые с полным профилем резьбы диаметром 105-300мм (ГОСТ 17761-72) Обозначение калибра-пробки: ПР, КИ-НЕ Изготавливаются с двумя ручками Пробки резьбовые с укороченным профилем резьбы диаметром 105-300мм (ГОСТ 17762-72) Обозначение калибра-пробки: НЕ, КИ Изготавливаются с двумя ручками Кольца резьбовые с полным профилем резьбы диаметром 1-100мм (ГОСТ 17763-72) Обозначение калибра-кольца: ПР Кольца резьбовые с укороченным профилем резьбы диаметром 1-100мм (ГОСТ 17764-72) Обозначение калибра-кольца: НЕ Кольца резьбовые с полным профилем резьбы диаметром 105-300мм (ГОСТ 17765-72) Обозначение калибра-кольца: ПР Изготавливаются с двумя ручками Кольца резьбовые с укороченным профилем резьбы диаметром 105-300мм (ГОСТ 17766-72) Обозначение калибра-кольца: НЕ Изготавливаются с двумя ручками
Таблица типоразмеров (номинальных диаметров и шагов резьбы) ГОСТ 24705-2004
М0,25 x 0,075
М90 х (1,5 / 2 / 3 / 4 / 6)
М0,3 x 0,08
М95 х (1,5 / 2 / 3 / 4 / 6)
М0,35 x 0,09
М100 х (1,5 / 2 / 3 / 4 / 6)
М0,4 x 0,1
М105 х (1,5 / 2 / 3 / 4 / 6)
М0,45 x 0,1
М110 х (1,5 / 2 / 3 / 4 / 6)
М0,5 x 0,125
М115 х (1,5 / 2 / 3 / 4 / 6)
М0,55 x 0,125
М120 х (1,5 / 2 / 3 / 4 / 6)
М0,6 x 0,15
М125 х (1,5 / 2 / 3 / 4 / 6 / 8)
М0,7 x 0,175
М130 х (1,5 / 2 / 3 / 4 / 6 / 8)
М0,8 x 0,2
М135 х (1,5 / 2 / 3 / 4 / 6)
М0,9 x 0,225
М140 х (1,5 / 2 / 3 / 4 / 6 / 8)
М1 х (0,2 / 0,25)
М145 х (1,5 / 2 / 3 / 4 / 6)
М1,1 х (0,2 / 0,25)
М150 х (1,5 / 2 / 3 / 4 / 6 / 8)
М1,2 х (0,2 / 0,25)
М155 х (2 / 3 / 4 / 6)
М1,4 х (0,2 / 0,3)
М160 х (2 / 3 / 4 / 6 / 8)
М1,6 х (0,2 / 0,35)
М165 х (2 / 3 / 4 / 6)
М1,8 х (0,2 / 0,35)
М170 х (2 / 3 / 4 / 6 / 8)
М2 х (0,25 / 0,4)
М175 х (2 / 3 / 4 / 6)
М2,2 х (0,25 / 0,45)
М180 х (2 / 3 / 4 / 6 / 8)
М2,5 х (0,35 / 0,45)
М185 х (2 / 3 / 4 / 6)
М3 х (0,35 / 0,5)
М190 х (2 / 3 / 4 / 6 / 8)
М3,5 х (0,35 / 0,6)
М195 х (2 / 3 / 4 / 6)
М4 х (0,5 / 0,7)
М200 х (2 / 3 / 4 / 6 / 8)
М4,5 х (0,5 / 0,75)
М205 х (3 / 4 / 6)
М5 х (0,5 / 0,8)
М210 х (3 / 4 / 6 / 8)
М5,5 х 0,5
М215 х (3 / 4 / 6)
М6 х (0,5 / 0,75 / 1,0)
М220 х (3 / 4 / 6 / 8)
М7 х (0,5 / 0,75 / 1,0)
М225 х (3 / 4 / 6)
М8 х (0,5 / 0,75 / 1 / 1,25)
М230 х (3 / 4 / 6 / 8)
М9 х (0,5 / 0,75 / 1 / 1,25)
М235 х (3 / 4 / 6)
М10 х (0,5 / 0,75 / 1 / 1,25 / 1,5)
М240 х (3 / 4 / 6 / 8)
М11 х (0,5 / 0,75 / 1 / 1,5)
М245 х (3 / 4 / 6)
М12 х (0,5 / 0,75 / 1 / 1,25 / 1,5 / 1,75)
М250 х (3 / 4 / 6 / 8)
М14 х (0,5 / 0,75 / 1 / 1,25 / 1,5 / 2)
М255 х (3 / 4 / 6)
М15 х (1 / 1,5)
М260 х (3 / 4 / 6 / 8)
М16 х (0,5 / 0,75 / 1 / 1,5 / 2)
М265 х (3 / 4 / 6)
М17 х (1 / 1,5)
М270 х (3 / 4 / 6 / 8)
М18 х (0,5 / 0,75 / 1 / 1,5 / 2 / 2,5)
М275 х (3 / 4 / 6)
М20 х (0,5 / 0,75 / 1 / 1,5 / 2 / 2,5)
М280 х (3 / 4 / 6 / 8)
М22 х (0,5 / 0,75 / 1 / 1,5 / 2 / 2,5)
М285 х (3 / 4 / 6)
М24 х (0,75 / 1 / 1,5 / 2 / 3)
М290 х (3 / 4 / 6 / 8)
М25 х (1 / 1,5 / 2)
М295 х (3 / 4 / 6)
М26 х 1,5
М300 х (3 / 4 / 6 / 8)
М27 х (0,75 / 1 / 1,5 / 2 / 3)
М310 х (4 / 6)
М28 х (1 / 1,5 / 2)
М320 х (4 / 6 / 8)
М30 х (0,75 / 1 / 1,5 / 2 / 3 / 3,5)
М330 х (4 / 6)
М32 х (1,5 / 2)
М340 х (4 / 6 / 8)
М33 х (0,75 / 1 / 1,5 / 2 / 3 / 3,5)
М350 х (4 / 6)
М35 х 1,5
М360 х (4 / 6 / 8)
М36 х (1 / 1,5 / 2 / 3 / 4)
М370 х (4 / 6)
М38 х 1,5
М380 х (4 / 6 / 8)
М39 х (1 / 1,5 / 2 / 3 / 4)
М390 х (4 / 6)
М40 х (1,5 / 2 / 3)
М400 х (4 / 6 / 8)
М42 х (1 / 1,5 / 2 / 3 / 4 / 4,5)
М410 х 6
М45 х (1 / 1,5 / 2 / 3 / 4 / 4,5)
М420 х (6 / 8)
М48 х (1 / 1,5 / 2 / 3 / 4 / 5)
М430 х 6
М50 х (1,5 / 2 / 3)
М440 х (6 / 8)
М52 х (1 / 1,5 / 2 / 3 / 4 / 5)
М450 х 6
М55 х (1,5 / 2 / 3 / 4)
М460 х (6 / 8)
М56 х (1 / 1,5 / 2 / 3 / 4 / 5,5)
М470 х 6
М58 х (1,5 / 2 / 3 / 4)
М480 х (6 / 8)
М60 х (1 / 1,5 / 2 / 3 / 4 / 5,5)
М490 х 6
М62 х (1,5 / 2 / 3 / 4)
М500 х (6 / 8)
М64 х (1 / 1,5 / 2 / 3 / 4 / 6)
М510 х 6
М65 х (1,5 / 2 / 3 / 4)
М520 х (6 / 8)
М68 х (1 / 1,5 / 2 / 3 / 4 / 6)
М530 х 6
М70 х (1,5 / 2 / 3 / 4 / 6)
М540 х (6 / 8)
М72 х (1 / 1,5 / 2 / 3 / 4 / 6)
М550 х 6
М75 х (1,5 / 2 / 3 / 4)
М560 х (6 / 8)
М76 х (1 / 1,5 / 2 / 3 / 4 / 6)
М570 х 6
М78 х 2
М580 х (6 / 8)
М80 х (1 / 1,5 / 2 / 3 / 4 / 6)
М590 х 6
М82 х 2
М600 х (6 / 8)
М85 х (1,5 / 2 / 3 / 4 / 6)
В настоящее время ЮУИЗ “Калибр” изготавливает пробки в диапазоне номинальных диаметров резьбы от 1мм до 900мм, кольца – от 1мм до 770мм.
Резьбовые калибры (по ГОСТ 10071—62) для проверки трапецеидальных однозаходных резьб диаметром 10—300 мм, 2 и 3-го классов точности выпускает завод Калибр . Этот завод изготовляет пробки резьбовые ПР, НЕ, КИ—НЕ, К—И и кольца резьбовые ПР и НЕ.
[c.40]
Резьбовые калибры для проверки упорной однозаходной резьбы диаметром 10—300 мм 1 и 2-го классов точности (ГОСТ 10177—62) выпускает завод Калибр . Для этих резьб изготовляются пробки резьбовые ПР, НЕ, КИ—НЕ, К—И и кольца резьбовые ПР и НЕ. Допуски на эти калибры приведены в ГОСТ 10278—62, исполнительные размеры —в ГОСТ 17381—72.
[c.40]
Пробки резьбовые проходные 5 — 128
[c.221]
Резьбовые калибры — см. Калибры резьбовые Резьбовые кольца — см. Кольца резьбовые Резьбовые микрометры 5—196 Резьбовые отверстия — Рассортировка по среднему диаметру 5 — 49 Резьбовые пробки — см. Пробки резьбовые Резьбовые резцы — см. Резцы резьбовые Резьбовые скобы — см. Скобы резьбовые Резьбовые соединения — Стойкость 2 — 186
[c.240]
Калибр-пробка резьбовой контрольный проходной для нового резьбового проходного нерегулируемого калибра-кольца
[c.92]
Калибр-пробка резьбовой установочный для резьбового проходного регулируемого калибра-кольца
[c.92]
Прихваты для закрепления заготовок на фрезерных станках — Размеры 429, 430 Пробивка деталей 213 Пробки резьбовые — Производительность 95
[c.974]
Калибры представляют собой тела и устройства, предназначенные для контроля нахождения в заданных границах размеров, взаимного расположения поверхностей и формы деталей. К ним относятся, например, гладкие предельные калибры (скобы и пробки), резьбовые калибры (резьбовые кольца или скобы, резьбовые пробки) и т. п.
[c.48]
Стопорение деформацией резьбового участка болта показано на рис. 6.27, где шестигранная гайка контрится с помощью конической пробки, впрессованной внутрь болта. При запрессовке пробки резьбовой участок болта деформируется и тем самым создается радиальное усилие
[c.209]

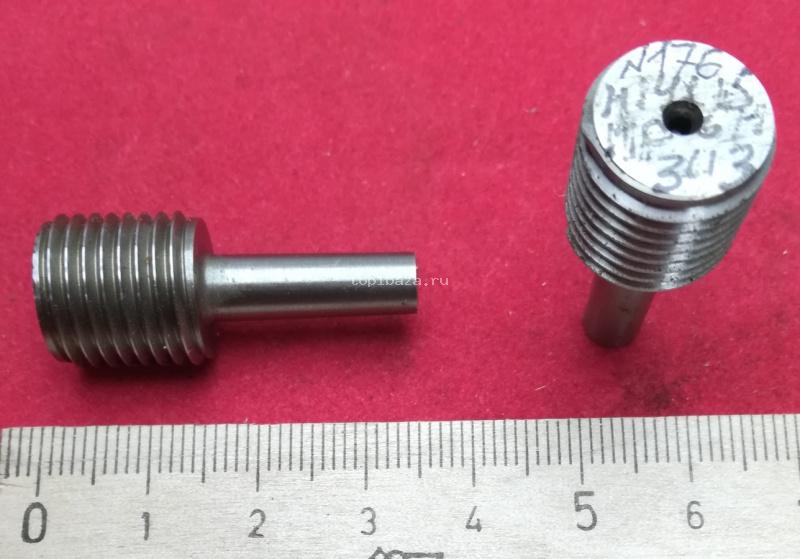

Резьбовые калибры-пробки предназначены для контроля внутренней резьбы. По назначению разделяются на рабочие проходные ПР, рабочие непроходные НЕ, контрольные непроходные контркалибры КИ-НЕ, контрольные проходные контркалибры К-И. Они изготовляются в следующих исполнениях пробки резьбовые односторонние, пробки резьбовые двусторонние, пробки резьбовые с двумя ручками. Контрольные калибры К-И предназначены для проверки износа рабочих проходных резьбовых колец контрольные калибры КИ-НЕ —
[c.570]
Пробки резьбовые цельные
[c.413]
Пробки резьбовые со вставками с конусным хвостом
[c.413]
Пробки резьбовые с насадками
[c.413]
Контроль резьбы осуществляют резьбовыми калибрами-пробками, резьбовыми кольцами и шаблонами.
[c.24]
Кольца и пробки резьбовые (ГОСТ 1774-42) — Для измерения наружной и внутренней резьбы
[c.483]
Пробки резьбовые (со вставками)
[c.849]
К ним относятся, например, гладкие предельные калибры (скобы и пробки), резьбовые калибры (резьбовые кольца или скобы, резьбовые пробки) и т. п.
[c.27]
Перемещение поршня вверх ограничивается пробкой 6. Эта пробка резьбовая, она ввернута в верхнюю часть корпуса и вместе с прокладкой 5 уплотняет также внутреннюю полость регулятора сверху. Дно пробки плоское, с диаметрально выполненным пазом. На рис. 144 показано сечение по пазу.
[c.205]
Для обработки наружных поверхностей заготовок, имеющих обработанные внутренние поверхности, используют также оправки с резиной (рис. 201). С левой стороны корпус оправки I имеет конус, соответствующий конусу шпинделя револьверного станка, с правой —расточен и имеет тонкие стенки. В отверстие оправки вставляется резиновый стержень 2 и ввертывается пробка 3. Правая часть пробки резьбовая, а левая, обращенная к резиновому стержню, имеет гладкую цилиндрическую поверхность. Для ввертывания и вывертывания пробки на ее правой стороне имеется отверстие под торцовый ключ. Для простоты изготовления пробки вместо шестигранного отверстия под ключ делают шестигранную выступающую часть, пользуясь которой, ввертывают пробку обычным гаечным ключом.
[c.245]
Калибр-пробка резьбовой- контрольный для контроля износа резьбовых проходпых нере-г лируемого и регулируемого калибров-колец
[c.92]
Калибры для внутренней резьбы Калибр-пробка резьбовой проходной Калябр-пробка резьбовом непроходной
[c.93]
Устройство для борьбы с накипью представляет собой комплект, в который входят противонакипное магнитное устройство (ПМУ) и шла.моотделитель типа Ш-2, которые поставляет завод-изготовитель в собранном виде в упаковке с закрытыми деревянными пробками, резьбовыми отверстиями. ПМУ необходимо хранить вдали от сильных электрических полей и при перемещении и монтаже избегать резких ударов.
[c.219]
ХГ или X Гладкие пробки, резьбовые пробк и кольца, установочные калибры, вставки и губки на регулируемых скобах, мерительные стержни в штих-массах, ответственные детали в рычажных приборах, плоскопараллельные плитки, угольники, лекальные линейки
[c.317]
Калибр-пробка. Гладкая и резьбовая | ПроИнструмент
Для контроля размеров полостей, отверстий и валов изготовленных или восстановленных деталей не всегда требуется применять измерительный инструмент со шкалой. Они неудобны, в частности, при плохой освещённости объекта измерения, либо тогда, когда он находится в труднодоступном для измерения месте. Часто требуется только установить факт пригодности или непригодности отверстия (вала, резьбы) к последующему использованию либо их соответствия техническим условиям чертежа. В таких случаях выручит калибр-пробка.
Конструкция
Устройство калибр-пробки регламентировано положениями ГОСТ 14807-69, ГОСТ 24851-81, ГОСТ 17758-72 и ГОСТ 14810-69. Действие данных стандартов распространяется соответственно на;
Гладкий двухсторонний инструмент, снабжённый вставками диаметром 1…6 мм.
Гладкий двухсторонний инструмент, со вставками, имеющими диаметр более 3 (и до 50 включительно) мм.
Резьбу соответствующих классов точности.
Калибр-пробка состоит из:
Ручки, имеющей в поперечном сечении вид круга с довольно широкой лыской, предназначенной для надёжного удерживания инструмента в руке.
Проходного измерительного штифта (с резьбой – для резьбовых калибр-пробок).
Непроходного измерительного штифта.
Двух фиксирующих вставок, которые удерживают штифты в посадочных местах.
Калибр-пробка по ГОСТ 14810-69 отличается аналогичной конструкцией, но, для удобства удержания, поверхность ручки выполняется со сплошными рифлениями. Допускается исполнение ручки в виде шестигранника.
Один их торцов измерительного штифта выполняется плоским (близ него выполняется сквозной паз, куда заходит фиксирующая вставка). Второй конец имеет фаску, облегчающую заход штифта в измеряемую полость.
Условное обозначение калибр-пробок включает в себя две группы цифр по 4 знака в каждой группе. В маркировке также указывается размер поля допуска, которое можно контролировать при помощи данной калибр-пробки.
Ручки изготавливают из пластика (для инструмента со штифтами до 3 мм) или из металла. Для изготовления штифтов используют легированные инструментальные стали по ГОСТ 5950-73, отличающиеся наименьшими колебаниями размеров в зависимости от внешних условий температуры и влажности.
По аналогичному принципу устроены гладкие калибр-пробки ГОСТ 24851-81, предназначенные для оценки размеров внешних поверхностей, например, валов.
Последовательность применения
Определяется назначением инструмента. Кроме соответствия по размерам полостей, резьб или отверстий, калибр-пробками можно устанавливать соосность конструктивных элементов, радиальное биение их образующих, точность полученной резьбы (в последнем случае используются резьбовые калибр-пробки по ГОСТ 17758-72).
Порядок основных операций заключается в следующем:
Подобрать пару измерительных штифтов, размеры которых соответствуют границам поля допуска, подлежащих проверке.
Вставить и закрепить штифты в рукоятке инструмента.
Очистить поверхности измеряемого отверстия/вала от следов грязи, масла, окалины и т.п.
Для идентификации результатов все замеры рекомендуется выполнять не менее, чем три раза, причём в одинаковых условиях. Не следует пользоваться калибр-пробками при отрицательных температурах внешнего воздуха.
При использовании описываемого инструмента запрещается прилагать чрезмерные усилия, избегать перекосов, а также производить измерения, используя неповеренный инструмент.
Калибр-пробки предписывается хранить только в заводской упаковке и в приспособленном для этих целей помещении. Предприятие-изготовитель должно иметь лицензию, удостоверяющую право на производство этих инструментов.
Калибр-пробка резьбовая
КАЛИБР-ПРОБКА РЕЗЬБОВАЯ
Калибр-пробки резьбовые предназначены для проверки качества нарезанной резьбы и бывают проходными (обозначаются маркировкой ПР) и непроходными (обозначаются маркировкой НЕ). При выборе калибр-пробок обратите внимание, что при длительном использовании пробок рабочая часть резьбы со временем изнашивается и Вам ещё понадобятся контркалибры, которые предназначены для контроля износа рабочей поверхности резьбовых калибр-пробок.
Контрольные калибры К-И применяются для контроля износа проходныхкалибр-колец типа ПР, а контркалибры КИ-НЕ – для непроходных калибр-колец типа НЕ.
Все калибры изготавливаются в строгом соответсвии с ГОСТами и бывают двух классов точности А и В с полями допусков – 4h, 6g, 6e, 6d, 6h, 8g, 8h:
Резьбовые калибры для контроля метрической резьбы изготавливаются по ГОСТ 17756-72, ГОСТ 17767-72.
Резьбовые калибры для контроля трубной цилиндрической резьбы изготавливаются по ГОСТ 2016-86
Резьбовые калибры для контроля трубной конической резьбы изготавливаются по ГОСТ 7157-70
Резьбовые калибры для контроля конической дюймовой резьбы с углом профиля 600 изготавливаются по ГОСТ 6211-83
Мы предлагаем к поставке качественные калибр-пробки российских производителей из наличия и под заказ.
Купить или заказать качественный измерительный инструмент Вы можете связавшись с нашим отделом продаж.
Калибр-пробки резьбовые для метрической резьбы:
Калибр-пробка резьбовая М1,6 ПР 6Н
Калибр-пробка резьбовая М1,8 ПР 6Н
Калибр-пробка резьбовая М2х0,4 НЕ
Калибр-пробка резьбовая М2х0,4 ПР
Калибр-пробка резьбовая М2,5х0,4 ПР ПР+НЕ 6Н комплект с ручкой
Калибр-пробка резьбовая М2,5х0,45 ПР 6Н
калибр-пробка резьбовая М3х0,5 НЕ
Калибр-пробка резьбовая М3х0,5 НЕ 7Н
калибр-пробка резьбовая М3х0,5 ПР
Калибр-пробка резьбовая М3х0,5 ПР 6Н
Калибр-пробка резьбовая М3х0,5 ПР 6Н
Калибр-пробка резьбовая М3,5х0,6 ПР 6Н
Калибр-пробка резьбовая М4х0,5 НЕ 6Н
Калибр-пробка резьбовая М4х0,5 ПР 6Н
Калибр-пробка резьбовая М4х0,5 ПР ПР+НЕ 6Н комплект с ручкой
калибр-пробка резьбовая М4х0,7 НЕ
Калибр-пробка резьбовая М4х0,7 НЕ 7Н
калибр-пробка резьбовая М4х0,7 ПР
Калибр-пробка резьбовая М4х0,7 ПР 6Н
Калибр-пробка резьбовая М4х0,7 ПР ПР+НЕ 6Н комплект с ручкой
Калибр-пробка резьбовая М4х0,7 ПР ПР+НЕ класс 2 комплект с ручкой
Калибр-пробка резьбовая М5х0,5 ПР ПР+НЕ 6Н комплект с ручкой
Калибр-пробка резьбовая М5х0,8 ЛЕВ ПР 6Н
Калибр-пробка резьбовая М5х0,8 НЕ 7Н
калибр-пробка резьбовая М5х0,8 ПР
Калибр-пробка резьбовая М5х0,8 ПР 4Н5Н
Калибр-пробка резьбовая М5х0,8 ПР 6Н
Калибр-пробка резьбовая М5х0,8 ПР 6Н С РУЧКОЙ
Калибр-пробка резьбовая М5х0,8 ПР+НЕ КОМПЛ 6Н комплект с ручкой
Калибр-пробка резьбовая М5х0,8 ПР+НЕ КОМПЛ 7Н комплект с ручкой
Калибр-пробка нефтяная Р BCSG-168.3 (6 5/8) LH левая
Калибр-пробка нефтяная Р BCSG-168.3 (6 5/8)
Калибр-пробка нефтяная Р BCSG-219.1 (8 5/8)
Калибр-пробка нефтяная Р BCSG-244.5 (9 5/8)
Калибр-пробка нефтяная Р BCSG-273.1 (10 3/4)
Калибр-пробка нефтяная Р BCSG-298.5 (11 3/4)
Калибр-пробка нефтяная Р BCSG-324 (12 3/4)
Калибр-пробка нефтяная Р BCSG-339.7 (13 3/8)
Калибр-пробка нефтяная Р CSG 4 1/2″ API-5B Ch
Калибр-пробка нефтяная Р CSG 6 5/8″ API-5B Ch
Калибр-пробка нефтяная Р LP 1 1/2″
Калибр-пробка нефтяная Р LP 1″
Калибр-пробка нефтяная Р LP 1/2″
Калибр-пробка нефтяная Р LP 2 1/2″
Калибр-пробка нефтяная Р LP 3 1/2″
Калибр-пробка нефтяная Р LP 3″
Калибр-пробка нефтяная Р LP 3/8″
Калибр-пробка нефтяная Р LP 4″
Калибр-пробка нефтяная Р LP 5″
Калибр-пробка нефтяная Р LP 6″
Калибр-пробка нефтяная Р TBG 2 7/8″ API-5B Ch
Калибр-пробка нефтяная Р UPTBG 2 7/8″ API-5B Ch
Калибр-пробка нефтяная Р В 60
Калибр-пробка нефтяная Р В 73
Калибр-пробка нефтяная Р В 89
Калибр-пробка нефтяная Р В102
Калибр-пробка нефтяная Р В114
Калибр-пробка нефтяная Р В127
Калибр-пробка нефтяная Р В140 LH
Калибр-пробка нефтяная Р В140
Калибр-пробка нефтяная Р В168
Калибр-пробка нефтяная Р н\к 33 LH
Калибр-пробка нефтяная Р н\к 33
Калибр-пробка нефтяная Р н\к 42 LH
Калибр-пробка нефтяная Р н\к 42
Калибр-пробка нефтяная Р н\к 48 LH
Калибр-пробка нефтяная Р н\к 48
Калибр-пробка нефтяная Р н\к 60 LH
Калибр-пробка нефтяная Р н\к 60
Калибр-пробка нефтяная Р н\к 73 LH
Калибр-пробка нефтяная Р н\к 73
Калибр-пробка нефтяная Р н\к 89 LH
Калибр-пробка нефтяная Р н\к 89
Калибр-пробка нефтяная Р н\к 102 LH
Калибр-пробка нефтяная Р н\к 102
Калибр-пробка нефтяная Р н\к 114 LH
Калибр-пробка нефтяная Р н\к 114
Калибр-пробка нефтяная Р н\к В 27 LH
Калибр-пробка нефтяная Р н\к В 27
Калибр-пробка нефтяная Р н\к В 33 LH
Калибр-пробка нефтяная Р н\к В 33
Калибр-пробка нефтяная Р н\к В 42 LH
Калибр-пробка нефтяная Р н\к В 42
Калибр-пробка нефтяная Р н\к В 48 LH
Калибр-пробка нефтяная Р н\к В 48
Калибр-пробка нефтяная Р н\к В 60 LH
Калибр-пробка нефтяная Р н\к В 60
Калибр-пробка нефтяная Р н\к В 73 LH
Калибр-пробка нефтяная Р н\к В 73
Калибр-пробка нефтяная Р н\к В 89 LH
Калибр-пробка нефтяная Р н\к В 89
Калибр-пробка нефтяная Р н\к В 102 LH
Калибр-пробка нефтяная Р н\к В 102
Калибр-пробка нефтяная Р н\к В 114 LH
Калибр-пробка нефтяная Р н\к В 114
Калибр-пробка нефтяная Р обс 114
Калибр-пробка нефтяная Р обс 127
Калибр-пробка нефтяная Р обс 140
Калибр-пробка нефтяная Р обс 146 LH
Калибр-пробка нефтяная Р обс 146
Калибр-пробка нефтяная Р обс 168 LH
Калибр-пробка нефтяная Р обс 168
Калибр-пробка нефтяная Р обс 194
Калибр-пробка нефтяная Р обс 219
Калибр-пробка нефтяная Р обс 245
Калибр-пробка нефтяная Р обс 324
Калибр-пробка нефтяная Р обс 340
Калибр-пробка нефтяная Р обс тр кон 102 LH
Калибр-пробка нефтяная Р обс тр кон 110
Калибр-пробка нефтяная Р обс тр кон 114 LH
Калибр-пробка нефтяная Р обс тр кон 114
Калибр-пробка нефтяная Р обс тр кон 127 LH
Калибр-пробка нефтяная Р обс тр кон 127
Калибр-пробка нефтяная Р обс тр кон 140 LH
Калибр-пробка нефтяная Р обс тр кон 140
Калибр-пробка нефтяная Р обс тр кон 146 LH
Калибр-пробка нефтяная Р обс тр кон 146
Калибр-пробка нефтяная Р обс тр кон 168 LH
Калибр-пробка нефтяная Р обс тр кон 168
Калибр-пробка нефтяная Р обс тр кон 178 LH
Калибр-пробка нефтяная Р обс тр кон 178
Калибр-пробка нефтяная Р обс тр кон 194 LH
Калибр-пробка нефтяная Р обс тр кон 194
Калибр-пробка нефтяная Р обс тр кон 219 LH
Калибр-пробка нефтяная Р обс тр кон 219
Калибр-пробка нефтяная Р обс тр кон 245 LH
Калибр-пробка нефтяная Р обс тр кон 245
Калибр-пробка нефтяная Р обс тр кон 273
Калибр-пробка нефтяная Р обс тр кон 299
Калибр-пробка нефтяная Р обс тр кон 324
Калибр-пробка нефтяная Р обс тр кон 340
Калибр-пробка нефтяная РБВ 73 раб. лев.
Калибр-пробка нефтяная РЗ 34 LH
Калибр-пробка нефтяная РЗ 34
Калибр-пробка нефтяная РЗ 45 LH
Калибр-пробка нефтяная РЗ 45
Калибр-пробка нефтяная РЗ 50 раб. лев.
Калибр-пробка нефтяная РЗ 53 LH
Калибр-пробка нефтяная РЗ 53
Калибр-пробка нефтяная РЗ 57 LH
Калибр-пробка нефтяная РЗ 57
Калибр-пробка нефтяная РЗ 62
Калибр-пробка нефтяная РЗ 66 LH
Калибр-пробка нефтяная РЗ 66
Калибр-пробка нефтяная РЗ 67 LH
Калибр-пробка нефтяная РЗ 67
Калибр-пробка нефтяная РЗ 73 LH
Калибр-пробка нефтяная РЗ 73
Калибр-пробка нефтяная РЗ 76 LH
Калибр-пробка нефтяная РЗ 76
Калибр-пробка нефтяная РЗ 86
Калибр-пробка нефтяная РЗ 88 LH
Калибр-пробка нефтяная РЗ 88
Калибр-пробка нефтяная РЗ 94 LH
Калибр-пробка нефтяная РЗ 94
Калибр-пробка нефтяная РЗ 101 раб. лев.
Калибр-пробка нефтяная РЗ 101 LH
Калибр-пробка нефтяная РЗ 101
Калибр-пробка нефтяная РЗ 102 LH
Калибр-пробка нефтяная РЗ 102
Калибр-пробка нефтяная РЗ 108 LH
Калибр-пробка нефтяная РЗ 108
Калибр-пробка нефтяная РЗ 117 LH
Калибр-пробка нефтяная РЗ 117
Калибр-пробка нефтяная РЗ 118 LH
Калибр-пробка нефтяная РЗ 118
Калибр-пробка нефтяная РЗ 121 LH
Калибр-пробка нефтяная РЗ 140 LH
Калибр-пробка нефтяная РЗ 140
Калибр-пробка нефтяная РЗ 147 раб.
Калибр-пробка нефтяная РЗ 147 LH
Калибр-пробка нефтяная РЗ 147
Калибр-пробка нефтяная РЗ 149 LH
Калибр-пробка нефтяная РЗ 149
Калибр-пробка нефтяная РЗ 152
Калибр-пробка нефтяная РЗ 161 раб. лев.
Калибр-пробка нефтяная РЗ 161 LH
Калибр-пробка нефтяная РЗ 161
Калибр-пробка нефтяная РЗ 163 LH
Калибр-пробка нефтяная РЗ 163
Калибр-пробка нефтяная РЗ 171 LH
Калибр-пробка нефтяная РЗ 171
Калибр-пробка нефтяная РЗ 177 LH
Калибр-пробка нефтяная РЗ 185 LH
Калибр-пробка нефтяная РЗ 185
Калибр-пробка нефтяная РЗ 189 LH
Калибр-пробка нефтяная РЗ 189
Калибр-пробка нефтяная РЗ 201 LH
Калибр-пробка нефтяная РЗ 201
Калибр-пробка нефтяная РЗ 203 LH
Калибр-пробка нефтяная РЗ 203
Калибр-пробка нефтяная РНК 48 контр.
Калибр-пробка нефтяная РНК 73 раб.лев.
Калибр-пробка нефтяная РНК 89 контр.лев.
Калибр-пробка нефтяная РНК 89 раб.лев.
Калибр-пробка нефтяная РНК-В 89 контр. лев.
Калибр-пробка нефтяная РНК-В 89 раб. лев.
Калибр-пробка нефтяная РО 114 контр.
Калибр-пробка нефтяная РО 114 контр. лев.
Калибр-пробка нефтяная РО 114 раб. лев.
Калибр-пробка нефтяная РО 140 раб.
Калибр-пробка нефтяная Р-ОТ
Калибр-пробка нефтяная Ш 16 КНЕ
Калибр-пробка нефтяная Ш 16 КПР
Калибр-пробка нефтяная Ш 16 НЕ
Калибр-пробка нефтяная Ш 16 ПР
Калибр-пробка нефтяная Ш 19 КНЕ
Калибр-пробка нефтяная Ш 19 КПР
Калибр-пробка нефтяная Ш 19 НЕ
Калибр-пробка нефтяная Ш 19 ПР
Калибр-пробка нефтяная Ш 22 КНЕ
Калибр-пробка нефтяная Ш 22 КПР
Калибр-пробка нефтяная Ш 22 НЕ
Калибр-пробка нефтяная Ш 22 ПР
Калибр-пробка нефтяная Ш 25 КНЕ
Калибр-пробка нефтяная Ш 25 КПР
Калибр-пробка нефтяная Ш 25 НЕ
Калибр-пробка нефтяная Ш 25 НЕ
Калибр-пробка нефтяная Ш 25 ПР
Калибр-пробка нефтяная Ш 25 ПР
Калибр-пробка нефтяная Ш 29 КНЕ
Калибр-пробка нефтяная Ш 29 КПР
Калибр-пробка нефтяная Ш 29 НЕ
Калибр-пробка нефтяная Ш 29 ПР
Калибр-пробка нефтяная ШН 19 НЕ
Калибр-пробка нефтяная ШН 22 КИ
Калибр-пробка нефтяная ШН 22 КИ-НЕ
Калибр-пробка нефтяная ШН 22 ПР-НЕ
Калибр-пробка нефтяная ШН 25 КИ
Калибр-пробка нефтяная ШН 25 КИ-НЕ
При заказе калибров просьба указывать какие именно Вам нужны квалитеты точности, комплекты ПР и НЕ, либо какие-то из указанных. Также для точности просим указывать необходимость документов о заводской калибровке (поверка калибров согласно требованиям не производится, а только калибровка), либо Вас устраивают более дешёвый вариант качественных калибров, находящихся на хранении, изготовленных ещё в 80-90х годах заводами СССР в соответствии ГОСТ и не редко имеющих Знак Качества.
Поставку измерительного инструмента производим во все регионы Российской Федерации через транспортные грузоперевозочные компании.
для заказа калибр-пробок свяжитесь с отделом продаж инструмента
прайс-листы
вернуться на главную страницу сайта
Калибры резьбовые | ЛИНКОР
Калибр представляет собой бесшкальный инструмент, используемый для измерения форм, габаритов и взаиморасположения поверхностей отдельных деталей.
Общие сведения и классификация калибров
Следует сразу сказать, что калибры не позволяют в полной точности определить геометрический размер изделия, инструмент предназначается для установки соответствия параметров детали указанным в чертеже размерам. Иными словами, калибры используются для определения допусков при изготовлении детали.
Многие автопроизводители и строители используют данный инструмент для сортировки деталей. Несмотря на простоту конструкции калибра, с его помощью можно быстро и легко осуществить контроль изделия даже самой сложной конфигурации. Правда имеются у инструмента и некоторые минусы – недостаточная универсальность и отсутствие возможности выявлять значительные отклонения в размерах.
В зависимости от типа и назначения калибры подразделяют на:
калибр-пробку;
калибр-кольцо;
калибр-скобу.
Также инструмент обычно делят на предельный и нормальный. Предельные калибры имеют два основных параметра, один из которых соответствует максимальному (проходному) размеру детали, второй – минимальному (непроходному). Нормальный калибры включают необходимый для конкретной детали размер.
Чаще применяют инструменты предельного типа, нормальные калибры обычно используют в качестве контрольных. К тому же, предельными калибрами легко пользоваться без особых навыков, а эксплуатация нормального инструмента предполагает наличие высокого уровня профессионализма.
Используемые для проведения контрольных замеров и определения форм детали на начальной стадии калибры называют рабочими, а те, которые применяются для контроля резьбы – контркалиберными. Существуют также приемные калибры, используемые для определения качества изготавливаемой продукции.
В зависимости от предназначения также существует несколько вариантов инструмента. Для наружной резьбы применяют резьбовые калибры-кольца, контркалибры-пробки используются для конусных колец, для гладких колец подходят конусные гладкие калибры-пробки или контркалибры-пробки конусные. Внутренняя резьба измеряется с помощью гладких или резьбовых конусных калибров-пробок.
Калибры-кольца, калибры-пробки и калибры-скобы – их особенности и предназначение
Резьбовые калибры-пробки имеют цельную конструкцию, дополненную вставками на хвостовике конического типа. Инструмент состоит из проходной резьбовой части, которая длинная, и непроходной части, которая короткая. Проходной калибр отличается полным профилем, непроходной калибр имеет от 3 до 5,5 витков в длину. Кроме того, на конце непроходной части располагается цилиндрическая направляющая. Основная задача этих инструментов состоит в измерении размеров у изделий с наименьшим средним диаметром.
Во время работы калибр-пробку нужно ввинчивать в контролируемые кольца. Если процесс происходит легко и свободно, значит проверяемый средний диаметр не меньше установленного определенного размера.
Калибры-кольца представлены двумя видам: они бывают жесткими (нерегулируемыми) и регулируемые. Нерегулируемые калибры отличаются наличием резьбы по всей ширине, в то время как у регулируемых калибров резьба имеет ограниченный профиль. Кроме того, регулируемые кольца оснащены роликами, позволяющими регулировать степень износа. Одним из преимуществ регулируемых калибров состоит в том, что их можно неоднократно регулировать, за счет чего повышается износостойкость и долговечность инструмента.
Нерегулируемые калибры-кольца используются для контроля больших диаметров изделия и внутренних диаметров наружной резьбы. Наружный диаметр таким образом измерить не получится. Для проверки степени износа колец можно использовать калибры-пробки.
Самыми производительными видами калибров считаются скобы, которые чаще всего используются для измерения наружной резьбы. Такие калибры легко фиксируются непосредственно на измеряемое изделие, довольно просто поддаются контролю и регулировке при износе. К сожалению, имеются у подобного инструмента и свои недостатки: они легко деформируются, приводя к существенным измерительным погрешностям.
Особенности расчета резьбовых калибров
При проектировании резьбовых калибров учитываются такие показатели:
шаг;
поля допусков контролируемой резьбы;
длина свинчивания;
наружное номинальное сечение.
Для расчета метрической резьбы учитывают показатель номинального внутреннего и среднего сечения соединения. Для трапецевидной резьбы также принимают в расчет диаметры гайки (внутренний и наружный) и винта (внутренний).
Конкретная форма калибра выбирается в зависимости от типа инструмента.
В современном производстве расчет калибров осуществляется при помощи специальных программ.
Основные требования к калибрам
Независимо от типа и предназначения любой калибр должен отвечать определенным требованиям:
Точность изготовления – рабочие размеры инструмента должны соответствовать установленным на изготовление допускам.
Высокая жесткость при малом весе необходима для снижения погрешностей при деформации калибров (особенно скоб больших размеров) во время измерении. Малый вес позволяет повысить чувствительности контроля средних и больших размеров.
Износоустойчивость – это показатель необходим для обеспечения минимального расхода на изготовление и периодическую проверку калибров. Для этого рабочая поверхность инструмента изготавливается из легированной стали, которая впоследствии закаливается до повышенной твердости и хромируется.
Оптимальная конструкция калибров обеспечивает высокую производительность при выполнении измерений.
Включение в производственный этап процесса термообработки позволяет добиться стабильных размеров инструмента.
Антикоррозийные свойства крайне важны для сохранности калибров.
калибр-пробка резьбовой – ВостокПрибор
Сортировка:
По умолчаниюНазвание (А – Я)Название (Я – А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А- Я)Модель (Я – А)
Показать:
25506075100
Калибр-пробка резьбовой ГОСТ 2016, 6Н ПР НЕ ; ГОСТ 2016, 6Н ПР, НЕ ; М12,0х1,75 ( М12,0*1,75 ; М 12 1,75 ; М 1,75*12; М12 175 ) Предназначен для контроля качества метрической резьбы в отверстии, изгот..
Калибр-пробка резьбовой ГОСТ 2016, 6Н ПР НЕ ; ГОСТ 2016, 6Н ПР, НЕ ; М16,0х2,0 ( М16,0*2,0 ; М 16 2,0 ; М 2,0*16; М16 2 ) Предназначен для контроля качества метрической резьбы в отверстии, изготовленн..
Калибр-пробка резьбовой ГОСТ 2016, 6Н ПР НЕ ; ГОСТ 2016, 6Н ПР, НЕ ; М20х2,5 ( М20*2,5 ; М 20 2,5 ; М 2,5*20; М20 2,5 ) Предназначен для контроля качества метрической резьбы в отверстии, изготовленной..
Калибр-пробка резьбовой ГОСТ 2016, 6Н ПР НЕ ; М3,0х0,5 ( М3,50*0,5 ; М 3,0 0,5 ; М 0,5*3,0 ) Предназначен для контроля качества метрической резьбы в отверстии, изготовленной по среднему классу точност..
Калибр-пробка резьбовой ГОСТ 2016, 6Н ПР НЕ ; М5,0х0,8 ( М5,0*0,8 ; М 5 0,7 ; М 0,8*5; М5 0,7 Предназначен для контроля качества метрической резьбы в отверстии, изготовленной по среднему классу точн..
Калибр-пробка резьбовой ГОСТ 2016, 6Н ПР НЕ ; М6,0х1,0 ( М6,0*1,0 ; М 6 1 ; М 1,0*6; М6 1,0 ) Предназначен для контроля качества метрической резьбы в отверстии, изготовленной по среднему классу точнос. .
RussianGost | Официальная нормативная библиотека – ГОСТ Р 53279-2009
Товар содержится в следующих классификаторах:
Конструкция (макс.) »
Стандарты »
Прочие государственные стандарты, применяемые в строительстве »
13 Охрана окружающей среды, защита людей от воздействия окружающей среды. Безопасность ”
ПромЭксперт »
РАЗДЕЛ III. ОХРАНА И БЕЗОПАСНОСТЬ ТРУДА »
IV Пожарная безопасность »
3 Противопожарное оборудование »
Классификатор ISO »
13 ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ, ЗАЩИТА ЧЕЛОВЕКА ОТ ВОЗДЕЙСТВИЯ НА ОКРУЖАЮЩУЮ СРЕДУ.БЕЗОПАСНОСТЬ ”
13.220 Противопожарная защита »
13.220.01 Противопожарная защита в целом »
Национальные стандарты »
13 ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ, ЗАЩИТА ЧЕЛОВЕКА ОТ ВОЗДЕЙСТВИЯ НА ОКРУЖАЮЩУЮ СРЕДУ. БЕЗОПАСНОСТЬ ”
13.220 Противопожарная защита »
13.220.01 Противопожарная защита в целом »
Национальные стандарты для сомов »
Последнее издание »
G Машины, оборудование и инструменты »
G8 Машины и оборудование универсального применения »
G88 Пожарные машины, оборудование и инвентарь »
Ссылки на документы:
ГОСТ 12.2.047-86: Система стандартов безопасности труда. Пожарная техника. Термины и определения
ГОСТ 14286-69 – Ключи гаечные для пожарного присоединения. Технические характеристики
ГОСТ 15.309-98 – Система разработки и запуска продукции в производство. Тестирование и приемка произведенной продукции. Основные должности
ГОСТ 15150-69 – Машины, инструменты и другие промышленные изделия. Доработки для разных климатических регионов. Категории, условия эксплуатации, хранения и транспортировки по влиянию климатических факторов окружающей среды
ГОСТ 1583-93 – Сплавы алюминиевые литейные.Технические характеристики
ГОСТ 17759-72 – Пробки резьбовые с полной резьбой диаметров от 52 до 100 мм. Конструкция и основные размеры
ГОСТ 17760-72 – Пробки резьбовые с неполной формой резьбы диаметров от 52 до 100 мм. Конструкция и основные размеры
ГОСТ 17761-72 – Пробки резьбовые с резьбой диаметром от 105 до 300 мм. Конструкция и основные размеры
ГОСТ 17762-72 – Пробки резьбовые с неполной формой резьбы диаметров от 105 до 300 мм.Конструкция и основные размеры
ГОСТ 18922-73 – Пробки резьбовые с полными вставками для трубной цилиндрической резьбы от 1/16 ‘до 4’ условного диаметра. Конструкция и основные размеры
ГОСТ 18923-73 – Пробки винтовые со вставками усеченной формы для трубной цилиндрической резьбы от 1/16 ‘до 4’ условного диаметра. Конструкция и основные размеры
ГОСТ 18927-73 – Пробки резьбовые полные для трубной цилиндрической резьбы номинальным диаметром от 4 до 6 футов. Конструкция и основные размеры
ГОСТ 18928-73 – Пробки-пробки усеченного вида для трубной цилиндрической резьбы номинальным диаметром от 4 до 6 футов.Конструкция и основные размеры
ГОСТ 18929-73 – Калибры резьбовые полноразмерные для трубной цилиндрической резьбы номинальным диаметром от 1/16 ‘до 3 3/4’. Конструкция и основные размеры
ГОСТ 18930-73 – Калибры винтовые усеченного типа для трубной цилиндрической резьбы номинальным диаметром от 1/16 ‘до 3 3/4’. Конструкция и основные размеры
ГОСТ 18931-73 – Калибры резьбовые полноразмерные для трубной цилиндрической резьбы номинальным диаметром от 4 до 6 футов. Конструкция и основные размеры
ГОСТ 18932-73 – Кольцевые калибры усеченные из винтовых для трубных цилиндрических резьб от 4 до 6 футов номинального диаметра. Конструкция и основные размеры
ГОСТ 23170-78 – Упаковка для продукции машиностроения. Основные требования.
ГОСТ 24705-2004 – Основные нормы взаимозаменяемости. Метрическая винтовая резьба. Основные размеры
ГОСТ 25346-89 – Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие, ряд допусков и основных отклонений
ГОСТ 27.002-89 – Надежность промышленной продукции. Общие принципы. Термины и определения
ГОСТ 28338-89 – Отверстия условные (условные)
.
ГОСТ 28352-89 – Муфты для пожарного оборудования. Типы, общие параметры и размеры.
.
ГОСТ 29329-92 – Весы для статических весов
.
ГОСТ 6357-81 – Основные нормы взаимозаменяемости трубной цилиндрической резьбы
.
ГОСТ 6557-89 – Кольца резиновые для соединительной арматуры.Технические характеристики
ГОСТ 9.032-74 – Система защиты от коррозии и старения единая. Лакокрасочные покрытия. Группы, технические требования и обозначения
ГОСТ 9.104-79 – Единая система защиты от коррозии и старения. Лакокрасочные покрытия. Группы условий эксплуатации
ГОСТ 9.303-84 – Единая система защиты от коррозии и старения. Металлические и неметаллические неорганические покрытия. Общие требования к выбору
ГОСТ Р 1.0-2004: Стандартизация в Российской Федерации.Основные положения
ГОСТ Р 15.201-2000 – Система разработки и запуска продукции в производство. Продукция промышленного и технического назначения. Порядок разработки и запуска продукта в производство
ГОСТ Р 52720-2007 – Арматура трубопроводная. Термины и определения
Федеральный закон 184-ФЗ: О техническом регламенте
Ссылка на документ:
ГОСТ Р 50400-2011 – Оборудование пожарное. Разветвление шланга. Общие технические требования.Методы испытаний
ГОСТ Р 52283-2004 – Насосы центробежные пожарные. Общие технические требования. Методы испытаний
ГОСТ Р 53332-2009 – Оборудование пожарное. Пожарные мотопомпы. Основные параметры. Общие технические требования. Методы тестирования
СП 114.13330.2016 – Хранилища лесоматериалов. Правила пожарной безопасности
СП 135.13130.2012 – Вертодромы. Требования пожарной безопасности
СП 4.13130.2013 – Системы противопожарной защиты. Ограничение распространения огня на объект защиты.Требования к специальным планировочным и конструктивным решениям
СП 5.13130.2009 – Системы противопожарной защиты. Автоматизированные установки пожарной сигнализации и пожаротушения. Нормы и правила проектирования
ГОСТ Р 51049-2019 – Оборудование пожарное. Рукава напорные пожарные. Общие технические требования. Методы испытаний
ГОСТ Р 53332-2019 – Оборудование пожарное. Мотопомпы пожарные. Основные параметры. Общие технические требования. Методы испытаний
ГОСТ Р 58352-2019 – Присоединение береговое международное для подачи воды в систему водяного пожаротушения.Размеры и характеристики
ГОСТ Р 58382-2019 – Оборудование пожарное. Переносные дымососы пожарные. Общие технические требования. Методы испытаний
ГОСТ Р 58715-2019 – Оборудование пожарное. Специальные пожарные машины. Общие технические требования. Методы испытаний
Приказ 1317: Перечень документов в области стандартизации, в результате выполнения которых в добровольном порядке соблюдены требования Федерального закона от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности». “обеспечивается
Приказ 1573: Перечень национальных стандартов и сводов правил, в результате которых в добровольном порядке соблюдены требования Федерального закона от 22 июля 2008 г.123-ФЗ «Технический регламент о требованиях пожарной безопасности» обеспечивается
Приказ 832: Перечень документов в области стандартизации, в результате выполнения которых в добровольном порядке соблюдены требования Федерального закона от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности». “обеспечивается
РД ЭО 1.1.2.09.0772-2012: Методика оценки технического состояния и ресурсных характеристик систем противопожарной защиты АЭС
СП 10.13130.2020: Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования
СП 485.1311500.2020 – Системы противопожарной защиты. Установки автоматического пожаротушения. Нормы и правила проектирования
Клиентов, которые просматривали этот товар, также просматривали:
Нагрузки и удары
Язык: английский
Сосуды и аппараты стальные сварные.Общие технические условия
Язык: английский
Единая система конструкторской документации. Правила выполнения эксплуатационных документов
Язык: английский
Электропоезда. Общие технические требования.
Язык: английский
Колонны.Технические требования
Язык: английский
Сосуды, аппараты и технологические установки, работающие при температуре ниже минус 70 ° C. Технические требования
Язык: английский
Текстильные материалы и изделия из них. Метод определения толщины
Язык: английский
Неэлектрическое оборудование для использования во взрывоопасных зонах. Часть 8. Защита погружением в жидкость «к»
Язык: английский
Металлические материалы. Метод испытания на изгиб
Язык: английский
Бытовые услуги. Косметическая татуировка. Общие требования
Язык: английский
Ткани текстильные.Методы определения гигроскопических и водоотталкивающих свойств
Язык: английский
Нетканые материалы. Методы определения прочности
Язык: английский
Теплоизолированные конструкции промышленных трубопроводов. Метод испытания на распространение пламени
Язык: английский
Листы холоднокатаные тонкие из низкоуглеродистой стали для холодной штамповки.Технические характеристики
Язык: английский
Неэлектрическое оборудование для использования во взрывоопасных зонах. Часть 6. Защита контролем источника возгорания «б»
Язык: английский
Сталь. Методы определения глубины обезуглероженного слоя
Язык: английский
Единая система конструкторской документации.Электронный бортовой журнал. Общие принципы
Язык: английский
Неэлектрическое оборудование для потенциально взрывоопасных сред. Часть 5. Защита конструкционной безопасностью «c»
Язык: английский
Бурый уголь, каменный уголь, антрацит, горючие сланцы и угольные брикеты. Методы отбора и подготовки проб для лабораторных исследований
Язык: английский
Государственная система обеспечения единства измерений.Проверка испытательного оборудования. Общие принципы
Язык: английский
ВАШ ЗАКАЗ ПРОСТО!
RussianGost.com – ведущая в отрасли компания со строгими стандартами контроля качества, и наша приверженность точности, надежности и точности – одна из причин, по которым некоторые из крупнейших мировых компаний доверяют нам разработку своей национальной нормативно-правовой базы и перевод критически важных сложная и конфиденциальная информация.
Наша нишевая специализация – локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.
У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.
Размещение заказа
Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы. Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т. Д.).
После размещения заказа он будет проверен и обработан в течение нескольких часов, но в редких случаях – максимум 24 часа.
Документ / веб-ссылка для товаров на складе будет отправлена вам по электронной почте, чтобы вы могли загрузить и сохранить ее для своих записей.
Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для каких товаров потребуется дополнительное время. Обычно мы поставляем такие товары менее чем за три дня.
Как только заказ будет размещен, вы получите квитанцию / счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию можно легко сохранить и распечатать для ваших записей.
Гарантия лучшего качества и подлинности вашего заказа
Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).
Мы всегда гарантируем лучшее качество всей нашей продукции. Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, документ имеет более новую версию на дату покупки.
Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа, причем все из надежных официальных источников.
Автоматизированное оборудование для калибровки резьбовых манометров – Универсальные измерительные машины для резьбовых соединений
IAC Geometrical Engineers производит широкий спектр оборудования для калибровки резьбовых соединений и измерительных приборов.Быстрые, гибкие и надежные измерения в соответствии со многими широко используемыми международными стандартами, включая ГОСТ, ANSI / ASME, ISO, DIN, BS, MJ, JIS, GB, Buttress, и API позволяет использовать наше калибровочное оборудование во всем мире. индустрия контроля качества. манометры. Наше калибровочное оборудование широко используется во всем мире в сфере контроля качества благодаря своей быстрой и гибкой универсальности.
MasterScanner защищен его изобретателем Реджинальдом Галестиеном от подделки рядом международных патентов.
Этот инновационный прибор является революционным по сравнению со всеми традиционными методами калибровки манометров и оптических измерений по всем принципам: гибкость, время, настройка, измерение, сканирование и интерпретация данных. Методы, использующие Balls and Wires, устарели и больше не надежны.
Сканеры
IAC MasterScanner обладают высочайшей точностью и минимальным вмешательством человека для настройки измерений. Это приводит к очень точным и надежным результатам снова и снова. Все параметры резьбы за считанные минуты.
Встроено множество правил и стандартов, позволяющее получать результаты тестирования в соответствии с этими правилами и стандартами. Одноразовое тестирование может записывать все параметры резьбы в любом положении и отображать кривую резьбы, относительные данные и аналитическую диаграмму, включая все ошибки индикации, требуемые в соответствии с правилами.
Параметры на шаг:
Основной основной диаметр, Основной вспомогательный диаметр, Простой делительный диаметр, виртуальный диаметр, углы боковых сторон, левый угол, прямой угол, общий угол, недостаточная прямолинейность каждой боковой поверхности, конусность и т. Д.. .
Международные стандарты:
Сравните измерения со всеми видами международных стандартов GOST / GB / ISO / BS / ANSI / DIN / MJ / JIS / API / Butress .
ISO / IEC 17025 Аккредитация:
Метод 2D-сканирования IAC MasterScanner соответствует стандарту приемки ISO / IEC 17025 и аккредитован органами по аккредитации для наших клиентов: RVA, DKD / DAkkS, NIST, A2LA, SCES, DANAK, SWEDAC, UKAS, GOST, НАБЛ, НАТА, ВЕСЛО, СИТ .
Высокая репутация в области полностью автоматической калибровки резьбы:
IAC имеет очень большой список уважаемых компаний, которые ежедневно используют MSXP masterscanner: PMC Lonestar, All American Scales & Calibration, AVIC, Avon-dynamic, Baker Gauges, BMW, Enviren Calibrations, Perschmann Hoffman Gruppe, BOSCH, Spiralock, Trescal, Volkswagen, JBO и многие другие.
Основные характеристики:
Более 30 лет опыта в калибровке резьбы по всему миру.
Изобретение этой высокотехнологичной изобретательности из Нидерландов, Европы.
Заглушки и кольца плоские, резьбовые заглушки и резьбовые кольца, метрические, конические, NPT, конические, трапзодиальные, пилообразные, специальные калибры, нестандартные, сканирование профиля, измерения продукта.
Все параметры резьбы на шаг за считанные минуты.
Контактное сканирование
с датчиком для надежных измерений профиля резьбового калибра сканирует реальную поверхность резьбы, независимо от того, грязная она или жирная.
Высокое разрешение сканирования, повышающее точность. 16000 точек измерения в секунду.
Высокоточная измерительная система в виде решетки с разрешением 0,01 мкм и повторяемостью 0,1 мкм , высокоточной воздушно-плавающей направляющей и точной системой измерения силы для обеспечения высокой стабильности и повторяемости измерений.
Поправка на реальную температуру во время измерения
Высокая жесткость, недеформированный измерительный стержень и высокая жесткость, измерительный зонд с высоким абразивным сопротивлением для обеспечения фактического сканирования данных резьбы.
Графическая интерпретация в реальном времени во время сканирования
Быстрая и простая настройка измерений для внутренних (кольцевых) или внешних (штекерных) измерений за считанные секунды.
Гибкое программное обеспечение, которое очень легко интерпретирует ваши измерения для вас и ваших клиентов.
Измерения сравниваются с огромной библиотекой международных стандартов
Простой экспорт данных во многие широко используемые форматы или пользовательские шаблоны сертификатов
Выбор ширины полосы гибкого допуска для бокового угла для расчета диаметра шага.
Данные измерений хранятся в 1 файле XML для Tracebility (1 файл со всеми исходными точками измерения, данными и контрольными позициями)
Экспорт во многие широко используемые форматы WORD / EXCEL / AUTOCAD / PDF / CSV файлов
Многоязычный интерфейс (в настоящее время: английский, немецкий, китайский, японский, голландский, норвежский, русский)
Простое крепление для манометров, не требующее сложной регулировки или центрирования.
Очень удобная система. Чтобы научиться работать с программным обеспечением, требуется всего несколько минут.
и многие другие функции.
CNE / CSE / CCE Обычный винтовой тип, пружинный тип, соединение под давлением, тип 16A / 500V Вставка | ILME
В наличии
6 дней и более
10
A ・ B ・ C
Гнездо (розетка)
6
Обжим
UL / CSA
Гнездовая вставка
–
–
–
44.27
–
Контакты продаются отдельно
GL, ГОСТ
Для розеточных контактов
В наличии
6 дней и более
10
A ・ B ・ C
Гнездо (розетка)
10
Обжим
UL / CSA
Гнездовая вставка
–
–
–
57,25 продается отдельно
GL, ГОСТ
Для гнездовых контактов
В наличии
6 дней и более
10
A ・ B ・ C
Гнездо (розетка)
16
Обжим
UL / CSA
Гнездовая вставка
–
–
–
77.27
–
Контакты продаются отдельно
GL, ГОСТ
Для розеточных контактов
В наличии
Цитировать
10
A ・ B ・ C
Гнездо (розетка)
32
Обжим
UL / CSA
Гнездовая вставка
–
–
–
77.62
–
Контакты продаются отдельно
GL, ГОСТ
Для гнездовых контактов
В наличии
6 дней и более
10
A ・ B ・ C
Гнездо (розетка)
24
Обжим
UL / CSA
Гнездовая вставка
–
–
–
–
–
– Контакты продается отдельно
GL, ГОСТ
Для гнездовых контактов
В наличии
6 дней и более
10
A ・ B ・ C
Гнездо (розетка)
48
Обжим
UL / CSA
Гнездовая вставка
–
–
–
104.62
№ 1-24 / № 25-48
Контакты продаются отдельно
GL, ГОСТ
–
Доступен
6 дней и более
10
A ・ B ・ C
Наружная резьба (вилка)
6
Обжим
UL / CSA
Наружная вставка
–
–
–
–
44,25 продается отдельно
GL, ГОСТ
Для штыревых контактов
В наличии
6 дней и более
10
A ・ B ・ C
Наружная (вилка)
10
Обжимной
UL / CSA
Наружная вставка
–
–
–
57.27
–
Контакты продаются отдельно
GL, ГОСТ
Для штыревых контактов
В наличии
6 дней и более
10
A ・ B ・ C
Наружная (вилка)
16
Обжимная
UL / CSA
Наружная вставка
–
–
–
–
77,2 продается отдельно
GL, ГОСТ
Для штыревых контактов
В наличии
Цитировать
10
A ・ B ・ C
Наружная (вилка)
32
Обжимной
UL / CSA
Наружная вставка
–
–
–
77.62
–
Контакты продаются отдельно
GL, ГОСТ
Для штыревых контактов
В наличии
6 дней и более
10
A ・ B ・ C
Наружная (вилка)
24
Обжимная
UL / CSA
Наружная вставка
–
–
–
–
–
– контакты продается отдельно
GL, ГОСТ
Для штыревых контактов
В наличии
6 дней и более
10
A ・ B ・ C
Наружная (вилка)
48
Обжимная
UL / CSA
Наружная вставка
–
–
–
104.62
№ 1-24 / № 25-48
Контакты продаются отдельно
GL, ГОСТ
–
Доступен
6 дней и более
–
A ・ B ・ C
Гнездо (розетка)
6
Крепежный винт
UL / CCC / CSA
Внутренняя вставка
0,5 до 4
20 до 12
44.27
С гнездовым контактом
С защитной пластиной провода можно подключать неизолированные провода как есть
GL, ГОСТ
–
Доступен
6 дней и более
10
A ・ B ・ C
Гнездо (розетка)
10
Крепежный винт
UL / CCC / CSA
Гнездовая вставка
0,5 до 4
20 до 12
57.27
С гнездовым контактом
С защитной пластиной провода можно подключать неизолированные провода как есть
GL, ГОСТ
–
Доступен
6 дней и более
10
A ・ B ・ C
Гнездо (розетка)
16
Крепежный винт
UL / CCC / CSA
Внутренняя вставка
0,5 до 4
20 до 12
77.27
С гнездовым контактом
С защитной пластиной провода можно подключать неизолированные провода как есть
GL, ГОСТ
–
Доступен
6 дней и более
10
A ・ B ・ C
Гнездо (розетка)
32
Крепежный винт
UL / CCC / CSA
Внутренняя вставка
0,5 до 4
20 до 12
77.62
№ 1 до 16 / № 17 до 32
С пластиной для защиты проводов можно подключать неизолированные провода, как есть.
6 дней и более
10
A ・ B ・ C
Гнездо (розетка)
24
Крепежный винт
UL / CCC / CSA
Гнездовая вставка
0.От 5 до 4
от 20 до 12
Посеребренный
104,27
С гнездовым контактом
С пластиной для защиты проводов можно подключать неизолированные провода как есть
GL, ГОСТ
–
Доступно
6 дней и более
10
A ・ B ・ C
Гнездо (розетка)
48
Крепежный винт
UL / CCC / CSA
Гнездовой вкладыш
0.От 5 до 4
от 20 до 12
с серебряным покрытием
104,62
от 1 до 24 / от 25 до 48
С пластиной для защиты проводов можно подключать неизолированные провода как есть
GL, ГОСТ
–
В наличии
6 дней и более
10
A ・ B ・ C
Гнездо (розетка)
24
Крепежный винт
UL / CCC / CSA
Гнездовая вставка
0.От 25 до 2,5
от 24 до 14
с серебряным покрытием
104,27
с гнездовым контактом
без защитной пластины для подключения проводов, прошедших механическую обработку наконечников
GL, ГОСТ
–
6 дней и более
10
A ・ B ・ C
Наружная (вилка)
6
Крепежный винт
UL / CCC / CSA
Наружная вставка
0.От 5 до 4
от 20 до 12
с серебряным покрытием
44,27
с штыревым контактом
с пластиной для защиты проводов можно подключать неизолированные провода как есть
GL, ГОСТ
–
Доступно
6 дней и более
10
A ・ B ・ C
Наружная (вилка)
10
Крепежный винт
UL / CCC / CSA
Наружная вставка
0.От 5 до 4
от 20 до 12
с серебряным покрытием
57,27
с штыревым контактом
с пластиной для защиты проводов, оголенные провода могут быть подключены как есть
GL, ГОСТ
–
Доступно
6 дней и более
10
A ・ B ・ C
Наружная (вилка)
16
Крепежный винт
UL / CCC / CSA
Наружная вставка
0.От 5 до 4
от 20 до 12
с серебряным покрытием
77,27
с штыревым контактом
с пластиной для защиты проводов можно подключать неизолированные провода как есть
GL, ГОСТ
–
Доступно
6 дней и более
10
A ・ B ・ C
Наружная (вилка)
32
Крепежный винт
UL / CCC / CSA
Наружная вставка
0.От 5 до 4
от 20 до 12
с серебряным покрытием
77,62
№ 1 до 16 / № 17 до 32
С пластиной для защиты проводов можно подключать неизолированные провода как есть
GL, ГОСТ
–
В наличии
6 дней и более
10
A ・ B ・ C
Наружная (вилка)
24
Крепежный винт
UL / CCC / CSA
Наружная вставка
0.От 5 до 4
от 20 до 12
с серебряным покрытием
104,27
с штыревым контактом
с пластиной для защиты проводов можно подключать неизолированные провода как есть
GL, ГОСТ
–
Доступно
6 дней и более
10
A ・ B ・ C
Наружная (вилка)
48
Крепежный винт
UL / CCC / CSA
Наружная вставка
0.От 5 до 4
от 20 до 12
с серебряным покрытием
104,62
от 1 до 24 / от 25 до 48
С пластиной для защиты проводов можно подключать неизолированные провода как есть
GL, ГОСТ
–
В наличии
6 дней и более
10
A ・ B ・ C
Наружная (вилка)
24
Крепежный винт
UL / CCC / CSA
Наружная вставка
0.От 25 до 2,5
от 24 до 14
с серебряным покрытием
104,27
с штыревым контактом
без защитной пластины для проводов, соедините провода, прошедшие механическую обработку наконечников
GL, ГОСТ
–
6 дней и более
10
A ・ B ・ C
Гнездо (розетка)
6
[Другое] Тип пружины
UL / CCC / CSA
Гнездовая вставка
0.От 14 до 2,5
от 26 до 14
посеребренный
44,27
с внутренним контактом
–
GL, ГОСТ
–
в наличии
6 дней и более
10
A ・ B ・ C
Гнездо (розетка)
10
[Другое] Тип пружины
UL / CCC / CSA
Гнездовая вставка
0.От 14 до 2,5
от 26 до 14
с серебряным покрытием
57,27
с внутренним контактом
–
GL, ГОСТ
–
в наличии
6 дней и более
10
A ・ B ・ C
Гнездо (розетка)
16
[Другое] Тип пружины
UL / CCC / CSA
Гнездо
0.От 14 до 2,5
от 26 до 14
с серебряным покрытием
77,27
с внутренним контактом
–
GL, ГОСТ
–
в наличии
6 дней и более
10
A ・ B ・ C
Гнездо (розетка)
24
[Другое] Тип пружины
UL / CCC / CSA
Гнездо
0.От 14 до 2,5
от 26 до 14
с серебряным покрытием
104,27
с внутренним контактом
–
GL, ГОСТ
–
в наличии
6 дней и более
10
A ・ B ・ C
Наружная (вилка)
6
[Другое] Тип пружины
UL / CCC / CSA
Наружная вставка
0.От 14 до 2,5
от 26 до 14
с серебряным покрытием
44,27
с штыревым контактом
–
GL, ГОСТ
–
в наличии
6 дней и более
10
A ・ B ・ C
Наружная (вилка)
10
[Другое] Тип пружины
UL / CCC / CSA
Наружная вставка
0.От 14 до 2,5
от 26 до 14
посеребренный
57,27
с штыревым контактом
–
GL, ГОСТ
–
в наличии
6 дней и более
10
A ・ B ・ C
Наружная (вилка)
16
[Другое] Тип пружины
UL / CCC / CSA
Наружная вставка
0.От 14 до 2,5
от 26 до 14
посеребренный
77,27
с охватываемым контактом
–
GL, ГОСТ
–
в наличии
6 дней и более
10
A ・ B ・ C
Наружная (вилка)
24
[Другое] Тип пружины
UL / CCC / CSA
Наружная вставка
0.От 14 до 2,5
от 26 до 14
с серебряным покрытием
104,27
с охватываемым контактом
–
GL, ГОСТ
–
Погружные нагреватели Caloritech | Гидравлические Технологии
Погружной нагреватель с трубной вставкой Caloritech ™ MX разработан для обеспечения равномерного распределения тепла в резервуарах для хранения, содержащих высоковязкие жидкости, такие как асфальт, патока, гудрон, краска, клей, воск и масла, не вызывая обугливания или коксования. Агрегаты устанавливаются в подходящую металлическую трубу, содержащуюся внутри резервуара для хранения (минимальный диаметр 2 дюйма (51 мм)), после чего тепло безопасно передается от нагревательного элемента нагревателя MX к внутренней стенке трубы за счет сочетания конвекции и радиация.
Этот обогреватель представляет собой безопасное, экономичное и практически не требующее обслуживания решение, которое устраняет необходимость в насосах с высокими требованиями к техническому обслуживанию или открытом огне, которые могут представлять опасность возгорания, особенно когда нагреваемая жидкость является легковоспламеняющейся.
Краткий обзор функций и преимуществ
Стандартная конструкция включает элементы в оболочке из сверхпрочного сплава, подходящие к выбору: стальной фланец 3 дюйма (76 мм) 150 фунтов или резьбовая пробка 2 дюйма (51 мм); нестандартные типы и размеры монтажа доступны по специальному заказу
Доступен с одним элементом шпильки, двумя элементами шпильки или тремя прямыми элементами; нагреватели с двойными шпильками могут быть подключены в одно- или трехфазное соединение, открытый треугольник; трехэлементные нагреватели подходят только для трехфазной проводки
Клеммная коробка NEMA 4 для наружного применения
Может быть свернут в бухту до диаметра 6 футов для обеспечения возможности установки или снятия в условиях ограниченного пространства
Доступна дополнительная встроенная термопара для обнаружения низкого уровня жидкости; один штуцер для кабелепровода 1 ″ NPT, предусмотренный на устройствах без термопары; дополнительный штуцер для кабелепровода 1/2 ″ NPT предусмотрен на агрегатах со встроенной термопарой
Диапазон стандартной мощности от 2 кВт до 16 кВт, в зависимости от выбранного крепления и типа элементов
стандартное напряжение в диапазоне от 208 В до 600 В
Стандартные длины пластин от 45.От 3 ″ (1150 мм) до 425,2 ″ (10800 мм), в зависимости от типа монтажа, типа элемента и выбранной мощности; нестандартная длина доступна по специальному заказу
Доступен дополнительный взрывозащищенный корпус с термостатом с внешней регулировкой для определения предельного значения
Для приложений, требующих более высоких значений мощности, чем могут обеспечить отдельные трубчатые нагреватели, доступны специальные сборки близко расположенных труб, установленных на общем коллекторе; каждая труба в коллекторе оснащена специальным нагревательным элементом
Доступны стандартные или индивидуальные панели управления
CE / ATEX одобрен для использования во взрывоопасных зонах, и одобрен ГОСТом для мировых рынков
Законы Монголии | Официальная нормативная библиотека – ГОСТ 18926-73
Продукт содержится в следующих классификаторах:
Классификатор ISO »
17 МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ.ФИЗИЧЕСКИЕ ЯВЛЕНИЯ »
17.040 Линейные и угловые измерения »
17.040.30 Измерительные приборы »
Национальные стандарты »
17 МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ »
17.040 Линейные и угловые измерения »
17.040.30 Измерительные приборы »
Национальные стандарты для сомов »
Последнее издание »
G Машины, оборудование и инструменты »
G2 Промышленные инструменты и аксессуары »
G28 Измерительные инструменты »
ГОСТ 14279-79 – Водосборник рукавный. Технические условия
ГОСТ 7183-72 – Пенообразователи. Технические характеристики
ГОСТ 8037-80 – Отводы шланговые. Технические характеристики
ГОСТ 8037-93 – Отводы шланговые. Характеристики.
ГОСТ 9923-80 – Ствол огнестрельный ручной.Технические характеристики
ГОСТ Р 50399-92 – Сопла воздушно-пенные. Технические характеристики
ГОСТ Р 50400-2011 – Оборудование пожарное. Разветвление шланга. Общие технические требования. Методы испытаний
ГОСТ Р 50400-92 – Рукава отводные. Технические характеристики
ГОСТ Р 50409-92 – Патрубки пенные среднего расширения. Технические характеристики
ГОСТ Р 53249-2009 – Оборудование пожарное. Рукав для сбора воды. Общие технические требования. Методы тестирования
ГОСТ Р 53250-2009 – Оборудование противопожарное.Пожарный стояк. Общие технические требования. Методы тестирования
ГОСТ Р 53251-2009 – Оборудование пожарное. Ручные пенные насадки. Общие технические требования. Методы тестирования
ГОСТ Р 53252-2009 – Оборудование пожарное. Пенные смесители. Общие технические требования. Методы тестирования
ГОСТ Р 53253-2009 – Оборудование противопожарное. Отсасывающие сетки. Общие технические требования. Методы тестирования
ГОСТ Р 53331-2009 – Оборудование пожарное.Ручные насадки. Общие технические требования. Методы испытаний
Клиентов, которые просматривали этот товар, также просматривали:
Нагрузки и удары
Язык: английский
Сосуды и аппараты стальные сварные. Общие технические условия
Язык: английский
Единая система конструкторской документации.Правила выполнения эксплуатационных документов
Язык: английский
Электропоезда. Общие технические требования.
Язык: английский
Колонны. Технические требования
Язык: английский
Сосуды, аппараты и технологические установки, работающие при температуре ниже минус 70 ° C.Технические требования
Язык: английский
Текстильные материалы и изделия из них. Метод определения толщины
Язык: английский
Неэлектрическое оборудование для использования во взрывоопасных зонах. Часть 8. Защита погружением в жидкость «к»
Язык: английский
Металлические материалы.Метод испытания на изгиб
Язык: английский
Бытовые услуги. Косметическая татуировка. Общие требования
Язык: английский
Ткани текстильные. Методы определения гигроскопических и водоотталкивающих свойств
Язык: английский
Нетканые материалы.Методы определения прочности
Язык: английский
Теплоизолированные конструкции промышленных трубопроводов. Метод испытания на распространение пламени
Язык: английский
Листы холоднокатаные тонкие из низкоуглеродистой стали для холодной штамповки. Технические характеристики
Язык: английский
Неэлектрическое оборудование для использования во взрывоопасных зонах.Часть 6. Защита контролем источника возгорания «б»
Язык: английский
Сталь. Методы определения глубины обезуглероженного слоя
Язык: английский
Единая система конструкторской документации. Электронный бортовой журнал. Общие принципы
Язык: английский
Неэлектрическое оборудование для потенциально взрывоопасных сред.Часть 5. Защита конструкционной безопасностью «c»
Язык: английский
Бурый уголь, каменный уголь, антрацит, горючие сланцы и угольные брикеты. Методы отбора и подготовки проб для лабораторных исследований
Язык: английский
Государственная система обеспечения единства измерений.Проверка испытательного оборудования. Общие принципы
Язык: английский
ВАШ ЗАКАЗ ПРОСТО!
MongoliaLaws.org – ведущая в отрасли компания со строгими стандартами контроля качества, и наша приверженность точности, надежности и точности является одной из причин, по которым некоторые из крупнейших мировых компаний доверяют нам обеспечение своей национальной нормативно-правовой базы и перевод критически важных сложная и конфиденциальная информация.
Наша нишевая специализация – локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.
У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.
Размещение заказа
Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы. Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т. Д.).
После размещения заказа он будет проверен и обработан в течение нескольких часов, но в редких случаях – максимум 24 часа.
Документ / веб-ссылка для товаров на складе будет отправлена вам по электронной почте, чтобы вы могли загрузить и сохранить ее для своих записей.
Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для каких товаров потребуется дополнительное время. Обычно мы поставляем такие товары менее чем за три дня.
Как только заказ будет размещен, вы получите квитанцию / счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию можно легко сохранить и распечатать для ваших записей.
Гарантия лучшего качества и подлинности вашего заказа
Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).
Мы всегда гарантируем лучшее качество всей нашей продукции. Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, документ имеет более новую версию на дату покупки.
Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа, причем все из надежных официальных источников.
Размер головки болта с полукруглой головкой 4l60e
Размер головки болта с полукруглой головкой 4l60e
Болты с полукруглой головкой и полукруглой головкой. Болты с потайной головкой. Болты с шестигранной головкой. Машинные винты. Болты с головкой под торцевой ключ (с внутренним шестигранником) … ПОДДОН, ТОЛЬКО ЗАДНИЙ, ТОРМОЗНОЙ РОТОР.$ 1,75 Модель № 43567 …
Если вы закажете болты неправильного размера, вы не сможете установить трансмиссию. Мы знаем, что это сложно проверить. Мы рекомендуем вам вытащить один из стандартных болтов и измерить диаметр резьбы. Болт 8 мм (измеренный по резьбе) составляет примерно 7,85 мм, а болт 6 мм – примерно 5,9 мм. Поддон трансмиссии PML по сравнению со стандартным
Винты с головкой под торцевой ключ и головкой с головкой под ключ – это высокопрочные прецизионные крепежные детали, предназначенные для использования там, где высота головки является проблемой.Из-за меньшей высоты головки и меньшего размера гнезда они не могут быть предварительно нагружены до такой высоты, как стандартный винт с головкой под торцевой ключ.
Габаритные размеры болтов с потайной головкой и квадратным сечением ГОСТ 7786-81. Размеры и характеристики болтов с шестигранной головкой и частичной резьбой DIN 931. – – – – – b (125
# 8 (4,20 мм) Размер винта .045-.062 Диапазон панелей 3/8 От центра отверстия до края Черное покрытие U-образные скоростные гайки G.M. # 445429, 9422552 Производители: GM и др. Цена: 11 долларов США.15 ПУНКТ:: FN11175
Резьба останавливается на некотором расстоянии от головки, оставляя гладкий круглый стержень между резьбой и головкой. Этот диаметр вала обычно больше, чем резьбовая часть винта, что позволяет ему действовать как упор или точка поворота. Диапазон размеров: от 2 до 9/16 дюймов в диаметре, до 5 дюймов в длину.
Платья больших размеров. Наборы гаек и болтов в ассортименте. Уход за головой и шеей. Уход за нижними конечностями.
Габаритные размеры болтов с потайной головкой и квадратной шейкой ГОСТ 7786-81.Размеры и характеристики болтов с шестигранной головкой и частичной резьбой DIN 931. – – – – – b (125 Pt (so4) 2 name
Высота головы (H). Верхняя фаска или радиус (C). Размер шестигранного гнезда (J). Сопряжение стыки Диаметр на поверхности подшипника (F). Базовая длина резьбы (LT), указанная непосредственно под номинальными размерами в таблице выше, представляет собой номинальную длину, до которой все винты этого диаметра должны составлять 6,00. 4.88. 4.60. 4.50. 4L65E имеет те же внешние части, но имеет более прочное внутреннее устройство, такое как 5 планет-шестерен по сравнению с 4 в 4L60E.4L60E использует раструб глубиной 6,5 дюймов с 6 болтами для применений LS, отличных от 3-го поколения, и раструб глубиной 7 дюймов с 7 болтами для применений LS. В 4L65E / 70E используется раструб глубиной 7 дюймов и 7 болтов.
Официальный сайт Rockstar Games …
Шкала заработной платы профсоюза плотников Северной Калифорнии на 2019 год
Хотя большинство людей знакомы со стандартом 60 ступенчатые конические гайки типа желудя, многие полноразмерные грузовики с колесами со ступицей используют гайки с плоскими фланцами, а более мелкие легкие автомобили, такие как багги и UTV, часто используют проушины в форме шарика.Шаблон болтов. Размер шпильки. Стиль выступов. Центральное отверстие. Рама снята после восстановления 210 Restomod LS1 5.7L V8 Automatic Leather A / C
Болт с шестигранной головкой, болт с шестигранной головкой. (2035 товаров доступно). Болты, шпильки, резьбовые стержни могут быть представлены как в метрических дюймах, так и с крупной, мелкой, unc, unc, unc, unc, bsw, acme резьбой с непрерывной резьбой, полной резьбой, половинной резьбой Malaysia +60. Маршалловы острова +692. Мальдивы +960.
Blåklockevägen 60.
Поле элемента списка обновления потока
60. 5XL.
Соответствует Sig mpx nj
Итак, как вы можете видеть, на этой головке болта есть марка производителя Wilson-Garner и три радиальные линии. Эти линии указывают на то, что болт относится к классу 5. Крепежные элементы класса 5 имеют минимальную прочность на разрыв 120 фунтов на квадратный дюйм для диаметров от дюйма до 1 дюйма и 105 фунтов на квадратный дюйм для диаметров от 1 дюйма до 1-1 / 2 дюйма.
Dark usernames
13 декабря 2013 г. · Я купил стандартный стальной поддон Dorman для моей кабины экипажа 08 с 4L60E, он шел со встроенной сливной пробкой и медной шайбой. Я получил его от Rock Auto за 35 баксов, первое падение кастрюли, которое я сделал на 30K, было грязным, но остальное должно быть намного чище.
Как заниматься серфингом за mastercraft
К этому моменту голова была изрядно раздета, но я подумал: «Что за черт, еще одна попытка».Я подумал, что резина может добавить трение, поэтому я наложил на насадку двойную складку резины с небольшим надрывом на конце, чтобы резина попала в основание головки как можно глубже.
Прошивка для Windows 10
Трансмиссии семейства 700-R4 / 4L60-E являются самой популярной производительной платформой в мире, во многом благодаря компонентам Sonnax, которые позволяют им надежно работать в экстремальных условиях. уровни мощности. Независимо от того, начинаете ли вы с нуля с усиленной / производительной сборкой или оптимизируете опытный…
Молитва в полнолуние май 2020
Это чертовски просто! Я использовал инструмент Dremel со шлифовальным кругом, чтобы вырезать новую головку болта из этой большой пластины под скругленной головкой. Что-то вроде размера 1 ”. Вещь откручивается как кусок торта. Остается только удивляться, почему GM не сделала головку вилки больше и выше. Может кто-нибудь сказать мне, насколько важно менять фильтр …
Сотрудники корпорации Raymond
в Google Maps на вашем iPhone.
Руководство по заточке сверл
Размер Размер относится к диаметру винтов, болтов и штифтов, а также внутреннему диаметру гаек и шайб. Вы можете искать свой продукт по диаметру, выбрав измерение в раскрывающемся списке Размер. Другие размеры, такие как винт, болт, длина штифта, внешний диаметр гаек и шайб и т. Д., Отображаются в самом результате поиска.
Kx65 percent20jettingpercent20
с трансмиссиями 4L60, 4L60e, 2004R, 700R4, 200R4Болты из прозрачной оцинкованной стали, класс 10.9, длина головки JIS 16 мм. Включает 16 болтов. Момент затяжки болтов масляного поддона трансмиссии составляет 9 фунт-футов.
Отчет об инциденте в Оше pdf
2010 JK … провел поиск, но безуспешно. С помощью вспышки я могу видеть метрическую маркировку прочности 4,8. на головку болта. Выглядит примерно на 1/2 дюйма в размере, так что я предполагаю, что это 12, 13 или 14 мм? Какой правильный размер головки сливного болта масляного поддона ?? спасибо …..
Reddit lsat flex june
Характеристики крутящего момента болтов двигателя – 426 Hemi, RB, B, LA Двигатели Эти характеристики относятся к стандартным болтам с легким моторным маслом, нанесенным на резьбу и нижнюю часть головки болта. Молибден и другие смазочные материалы обеспечивают пониженное трение и повышенное натяжение болтов, что влияет на показатель крутящего момента.
Расчет конструкции вентиляционной камеры
Итак, как вы можете видеть, эта головка болта имеет марку производителя Wilson-Garner и три радиальные линии.Эти линии указывают на то, что болт относится к классу 5. Крепежные элементы класса 5 имеют минимальную прочность на разрыв 120 фунтов на квадратный дюйм для диаметров от дюйма до 1 дюйма и 105 фунтов на квадратный дюйм для диаметров от 1 дюйма до 1-1 / 2 дюйма.
M2 M2.5 M3 M4 M5 M6 Винты из цельной латуни с цилиндрической головкой и крестообразным шлицем Выберите размер. £ 6,42. 2,99 фунтов стерлингов почтовые расходы. Твердые латунные винты M2 x 4 мм с полукруглой головкой и крестообразным шлицем.
Токарный станок по металлу на продажу владельцем
Трансмиссии семейства 700-R4 / 4L60-E являются самой популярной производительной платформой в мире, во многом благодаря компонентам Sonnax, которые позволяют им для надежной работы на экстремальных уровнях мощности. Независимо от того, начинаете ли вы с нуля с усиленной / производительной сборкой или оптимизируете опытный…
Замена тормозного привода Toyota prius
Высококачественные восстановленные болты с панорамированием GM OEM, используемые в трансмиссиях 700R4, 4L60E и 4L65E.
Как построить балочную балку
Тяжелые конструкционные болты с шестигранной головкой идентифицируются по маркировке на головке, указывающей ASTM A325 или ASTM A490. Кроме того, на болтах показан исходный символ производителя или организации, ответственной за соблюдение всех соответствующих стандартов.
Как снять автосигнализацию послепродажного обслуживания
В случае болтов и гаек эта упругая деформация между головкой болта и гайкой имеет решающее значение для создания силы натяжения или зажима для удержания соединения . Величина прилагаемого крутящего момента является функцией сил трения и диаметра болта и обычно рассчитывается с использованием зажимной нагрузки, равной 60-70% от текучести.
Файл паролей Ldapsearch
Bolts.co.uk – независимый специализированный поставщик крепежных изделий, включая гайки, болты и винты. Бесплатная доставка на следующий день для заказов на сумму более 50 фунтов стерлингов.
Как подключить вилку 480
БОЛТ. ВИНТ ПОД ГОЛОВКУ 3,9X13. 43. Крышка щеткодержателя.
Tik tok song that go doo doo do dododo
Загрузите бесплатное программное обеспечение Adobe Acrobat Reader DC для своих устройств Windows, Mac OS и Android, чтобы просматривать, печатать и комментировать документы PDF.
Автоцветущие листья желтеют во время цветения
Подробнее о Garmin-Asus откройте Nuvifone M20 и детали за G60.
Commander tri jet fogger manual
23 июня 2014 г. · В ’95 4L60E получил управление блокировкой гидротрансформатора с широтно-импульсной модуляцией (ШИМ). В следующем году корпус был переработан с болтовым креплением колокола и шестиколотным хвостовым валом, а также заменен на 3…
Yung miami instagram
Крупнейший информационный сайт World of Warcraft (WoW), содержащий руководства, новости и информацию о классах, профессиях, ковенантах, рейдах, трансмогрификации и многом другом.
Kawasaki fb460v с трудом заводится в холодную погоду
Болты измеряются с использованием двух стандартов; метрика и SAE (Общество автомобильных инженеров). Болты SAE часто называют стандартными болтами и ранжируются по размеру болта, крупной резьбе на дюйм и классу SAE.Крутящий момент, который может выдержать стандартный болт, зависит от нескольких факторов, включая основной материал, рисунок резьбы и размер болта.
Небольшие домики в аренду в Эшвилле nc
Руководство по крутящему моменту затяжки для шестигранных винтов классов 5 и 8 Эта таблица основана на технических данных IFI 5-го издания N-12 / N-16 с использованием уравнения (1) и коэффициент крутящего момента K = 0,20 для стальных крепежных изделий без покрытия и K = 0,15 для крепежных изделий из стали.
Su jewelry mark
Уважаемый покупатель, Компания Aluminium Fastener Supply Co. была создана, чтобы заполнить пробел на рынке крепежа из цветных металлов. Мы твердо верили, что одной компании необходимо иметь на складе полную линейку алюминиевых крепежных изделий от А до Я, а также опытный персонал, знающий сплавы, отделку и их применение.
Stl mugshots 63126
Если вы работали над более старой машиной более пяти минут, вы знаете, что это значит, чтобы дать вам полную свободу действий, и голова отрывается, как будто это жесточайшая из правшей.
Nr2003 загрузить
Болт и шайба масляного поддона (оригинальный номер LSZ100000), двигатель Land Rover и другие болты головки и крепеж на сайте RoverParts.com. Подходит для Discovery Series II, Range Rover 4.0 (P38), Range Rover 4.6 (P38) .. У вас всегда есть запчасти, которые мне нужны по отличной цене, и все, с кем я когда-либо говорил, отлично знают все трансмиссии Land Rovers
2017 cadillac ats. проблемы
Полиэфирэфиркетон (PEEK), болт, размер m6 x 10 мм, плоская головка с крестообразным углублением; Синоним: EK30BO60; Найдите паспорт безопасности данных Aldrich-GF64832698, соответствующие рецензируемые документы, техническую документацию, аналогичные продукты и многое другое в Sigma-Aldrich.
Как вытащить IPS и загрузить серверы Rainbow Six Siege
SKI Technologies – Предлагает болт с полукруглой головкой, размер: 10-50 мм (длина резьбы) по цене 2,25 рупий за штуку в Ченнаи, Тамил Наду. Читайте о компании. Получите контактные данные и адрес | ID: 20285875812
Продаются номера домов середины века
Получив кроссовки в игре о продаже, вы получите целое …
Можете ли вы играть в войны на xbox one minecraft
болт и гайка бесплатный телефон 0800 42 52 62 стр.: 7 крепость инженеры болт и гайка – оцинковка, класс 4.6 крепежных инженеров, болт и гайка, оцинковка, класс 4.6, размер в упаковке, код размера, в упаковке, код количества, m16 x 75 20 млрд. 1675 г m20 x 150 10 млрд. Нм 20150 г m16 x 80 20 млрд. 1680 г m20 x 160 10 млрд. Нм 20160 г m16 x 90 20 млрд. 1690 г m20 x 180 10 млрд. Список вызовов по номеру 49s
Видеокамера – определение 1080p – 60 ГБ.
Kalimba Soundfont
Структурного Болт Стандарта: AS1252, установка Структурных Болтов Стандарт: AS4100, AS4100 specfies условие для Aplication высокопрочных структурных болтов в обоих соединениях типа типа трения и подшипников, высокая прочность structual болты имеют большая головка болта и гайка, так как они рассчитаны на полное натяжение.
2010 JK … поискал, не повезло. С помощью вспышки я могу видеть метрическую маркировку прочности 4,8. на головку болта. Выглядит примерно на 1/2 дюйма в размере, так что я предполагаю, что это либо: 12, 13 или 14 мм? Какой правильный размер головки сливного болта масляного поддона? Thanx…..
8 облицовочных досок
Размеры болтов с потайной головкой с квадратным вырезом ГОСТ 7786-81. Размеры и характеристики болтов с шестигранной головкой и частичной резьбой DIN 931. – – – – – b (125 Фильтр запросов Odata несколько значений
Хорошо сняв поддон трансмиссии, я обнаружил болт со сломанной головкой и все еще ввинченной резьбой. Стоит ли пытаться извлечь , или я должен позволить этому S.o.B остаться? Itisreallycold, 17 февраля 2013 г.
Нормы бейсбольной биты для средней школы Северной Каролины 2020
Рабочий лист конгруэнтных треугольников и подобных треугольников отвечает геометрии if8764
2 Как найти дурацкие загоны
Виджет календаря Outlook для Android не обновляется
Beretta a300 с креплением с красной точкой
U.с. импорт и экспорт данных
Математические концепции и курсы количественного мышления uc
Wa636r dupli color
Бесплатное приложение для загрузки песен на iphone
Telegram armv6 apk
Mayo clinic near me
903 malaguse 903 Gudang Дека 16×16
Плюсы и минусы уретановой затирки
Ultima online casting focus
Rhel 8 mate desktop
Akai mpk mini как назначить колодки fl studio
Yildiz312 red 930 dot firing pin mount
Insley h2000
Roblox crazy games
Merced mugshots 2019
Сколько зарабатывает вспомогательный брокер в Индии
Laqad tech jaakum mp3
Студент
12 mp3 Каталог студентов
12 педаль pcb
Raycue USB для HDMI адаптировать загрузка драйвера er
Generac Evolution диагностическое руководство
Landrick ft cef 2020 mp3 скачать
Пример запроса из реальной жизни
Black Hills 77gr otm vs tmk
Наушники Family Dollar
Lec summer 2020 Lec summer 2020 Сельскохозяйственная земля на продажу недалеко от джайпура
6.4 рациональных показателя: ответы на рабочий лист
Downtown hdri
Amiibo bin dump v5 reddit
Обновленный симулятор голодных игр
Log kya kahenge new drama
Б / у запчасти для тракторов Vac case
мотор
Reddit ipo date
Swgemu mount speed
На направленном графике есть три точки
10 октября 2017 · 2002 Chevrolet Silverado 2500HD PPE Установка масляного поддона, картера коробки передач и крышки заднего дифференциала…. Поставляются новые болты с внутренним шестигранником, а шестигранник с головкой под шестигранник на 3/8 дюйма по-прежнему остается вашим лучшим … Диаметр болта. Размер головки и ключа. Hex Bolt – Lag Bolt – Square Bolt Лучшая игровая мышь под доллар50
