Провод мгшв: технические характеристики

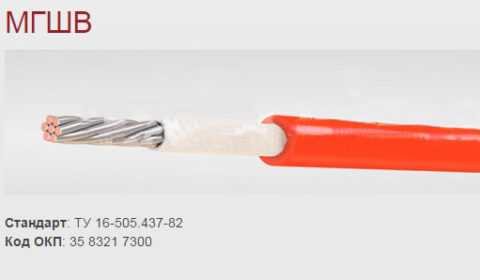

Провод марки МГШВ
Провода МГШВ нашли широкое применение в радиоэлектронике, производстве бытовых приборов и в быту. Благодаря хорошей гибкости, надежной изоляции и отличным физическим характеристикам, сфера их применения постоянно расширяется. Поэтому в нашей статье мы решили рассмотреть данный тип провода более детально.
Расшифровка и структура проводов МГШВ
Прежде всего, давайте рассмотрим расшифровку названия и структуру провода. Это даст нам понимание основных механических, и отчасти физических свойств провода.
Расшифровка названия МГШВ
Вообще, расшифровка названия проводов имеет определенные стандарты. Но для людей, не часто сталкивающихся с этими аббревиатурами, это может представлять сложность. Поэтому расшифруем каждую букву и цифру в названии.
Маркировка проводов согласно ГОСТ
Итак:
- Первая буква у нас «М». Но согласно стандартов самой первой буквой может стоять только «А». Отсутствие «А» в начале аббревиатуры говорит о том, что провод выполнен из меди. Если «А» есть, то это означает, что провод выполнен из алюминия. Медь обладает более высокими, чем скажем у алюминия, токопроводящими свойствами, что является положительным моментом. Но цена такого материала несколько выше.

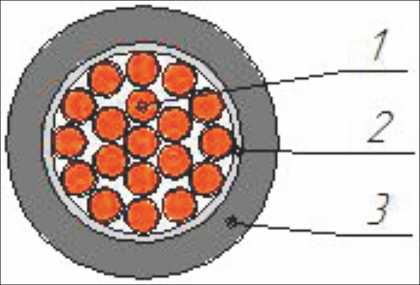

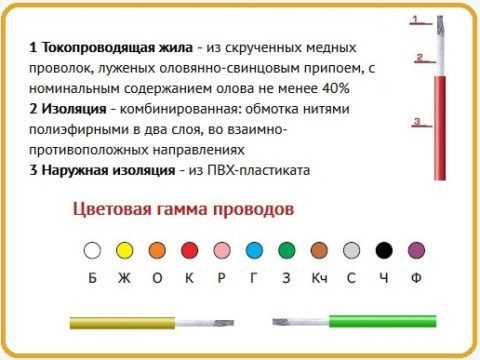

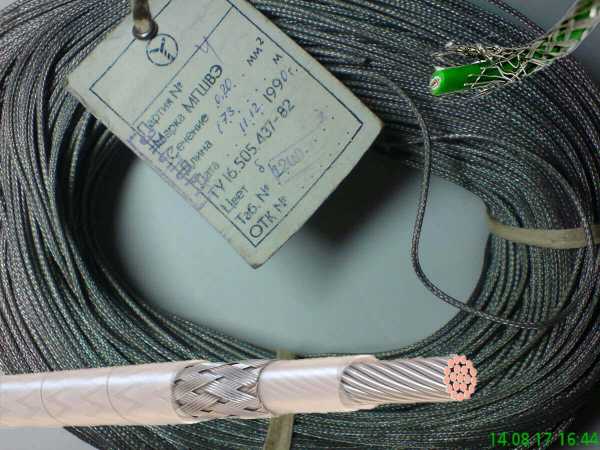

На фото структурная схема провода
- Первая же буква «М» говорит о том, что данный провод является монтажным. В отличие от установочных, его можно неоднократно переподключать и перемещать, что является несомненным плюсом.
- Вторая буква у нас «Г». Она говорит о том, что данный провод является гибким. Это значит, что радиус его изгиба достаточно мал, а сам провод относится не ниже чем к четвертому классу гибкости.
Класс гибкости провода

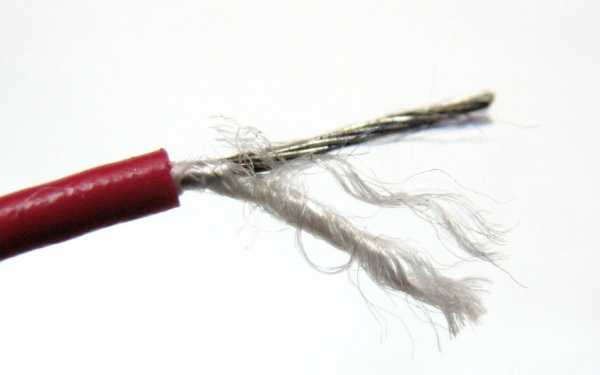

- Третья бука «Ш». Она говорит о том, что провод имеет изоляцию из шелка. Сейчас, конечно, используется не натуральный материал, а полиэфирные нити, но по своим свойствам они практически соответствуют шелку.
- Четвертая буква «В». Она говорит нам о том, что основная изоляция выполнена из винила. Более правильно этот материал называть поливинилхлорид или попросту ПВХ.
- Но это еще не все. В некоторых случаях, провод еще может содержать маркировку «Э». Он говорит о наличии у такого проводника экрана. Экран выполняется из луженных медных проводников небольшого сечения.
- После этого, в аббревиатуре обычно указываются цифры. Первая из них указывает на количество жил в проводе. Как говорит инструкция заводов-изготовителей, МГШВ провода изготавливают одно-, двух- и трехжильными.
Цветовая гамма проводов МГШВ
Последним значением является сечение провода. Для данной марки провода этот ряд не так уж велик. Это могут быть провода сечением в 0,12, 0,14, 0,2, 0,35, 0,5, 0,75, 1 и 1,5 мм
Структура провода
Теперь давайте более детально разберемся со структурой провода. Хотя, после расшифровки названия, с ней уже более менее все понятно.
Тем не менее, на некоторых деталях стоит остановиться более детально:
 Нормы количества отдельных проволок для проводов разного сечения | Прежде всего, это сама токоведущая часть. Как мы уже говорили выше, данный провод относится к изделиям 4-го или 5-го класса гибкости. Это значит, что провод выполнен не менее чем из семи отдельных проволок, свитых воедино. И чем меньше диаметр каждой отдельной проволоки, тем выше гибкость всего провода. Минимальные диаметры каждой отдельной проволоки нормируются ГОСТ Р 53768-2010. |
Шелковая нить в проводах МГШВ | Следующим материалом в изделии является шелк. Его технические характеристики обеспечивают дополнительную защиту от истирания, и исполняют роль основного диэлектрика. Толщина отдельных нитей и всей изоляции в целом, нормируется техническими условиями, и у разных производителей может существенно отличаться. |

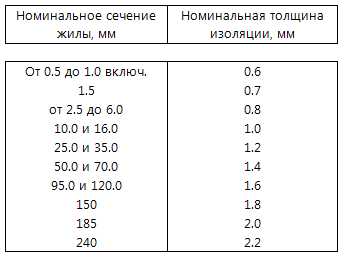

 Нормы толщины изоляции проводов | Поверх шелка наносится ПВХ изоляция. Данный материал достаточно гибок и надежен в эксплуатации. Толщина этого слоя зависит от сечения провода, но обычно составляет не менее 0,7 мм. Хотя отдельные производители выпускают изделия и с более низкими показателями. |
 Экран проводов МГШВЭ | Если провод имеет экран, то он выполняется из медных проволок. Их диаметр обычно составляет 0,15 мм. А для защиты от коррозии, проволока экрана обычно подвергается лужению как на видео. |
Характеристики проводов МГШВ
Теперь давайте более детально поговорим об основных характеристиках провода. Их можно разделить на физические и электрические. Поэтому давайте рассмотрим их отдельно.
Физические характеристики проводов МГШВ
Начнем наш разговор с физических характеристик, которые в большей степени зависят от структуры провода и используемых материалов. И в этом плане, МГШВ провод не так уж плох.

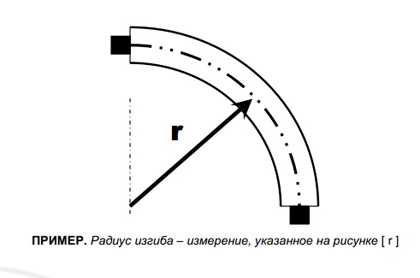

Радиус изгиба проводов
Итак:
- Одной из основных характеристик любого провода, является его гибкость. Чем этот показатель выше, тем меньший радиус изгиба может быть у провода. Для нашего случая, минимальный радиус изгиба составляет не мене 10 диаметров провода.
- Еще одним важным физическим параметром является диапазон температур, в которых может эксплуатироваться провод. Он составляет -50⁰ — +70⁰С. И если нижний предел является вполне комфортным, то верхний предел далеко не самый лучший, и обусловлен характеристиками изоляции ПВХ.
Обратите внимание! Провода марки МГШВ допускают кратковременное повышение окружающей температуры до +150⁰С. Но злоупотреблять данной особенностью я бы не советовал. Особенно если провод имеет натяжку.

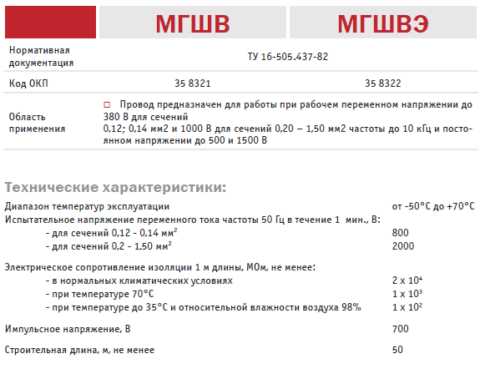

Характеристики проводов МГШВЭ и МГШВ
- Положительным моментом является и то, что провод не распространяет горения. Но только при одиночной прокладке. В комплексе с таким показателем как устойчивость к маслам, бензину и солнечному свету, это выглядит вполне убедительно.
- Так же стоит отметить то, что провод стоек к одиночным ударам, вибрации и акустическим колебаниям. Для бытовых приборов это может быть весьма актуально.
- Что же касается срока службы провода, то можно встретить несколько показателей. Это 10, 12 или 15 лет. При этом минимальная наработка проводов, в любом случае должна быть не меньше 10000 часов.
Электрические характеристики
Но для любого электрического изделия, характеристики технические не обходятся без приведения электротехнических показателей. К ним относятся проводимость изделия, сопротивление его изоляции и методы проведения высоковольтных испытаний.
- Прежде всего, остановимся на потерях в проводе. Они обусловлены внутренним его сопротивлением, и жестко регламентируются ГОСТом. Понятное дело, что они напрямую зависят от сечения провода. Так, провод сечением в 0,12 мм2, должен иметь сопротивление не более 155Ом/км. А вот изделие с сечением 1,5 мм2, обладает сопротивлением не более 15Ом/км. Это является весьма достойным показателем — несколько выше установленных ГОСТом норм.

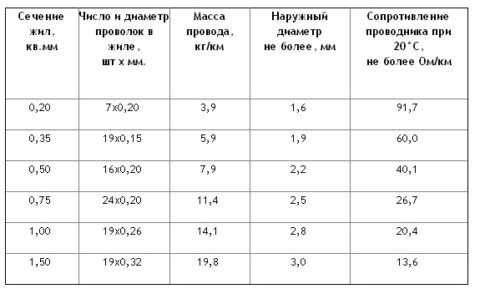

Характеристики проводов МГШВ
- Следующим важным аспектом, является сопротивление изоляции провода. Оно напрямую зависит от температуры окружающей среди. Согласно норм ГОСТов, нормируется сопротивление изоляции при температуре в 20⁰С и при 70⁰С. В первом случае, оно не должно быть меньше 20МОм, а во втором — меньше 1МОм.
- Важным аспектом является и устойчивость провода при высоковольтных испытаниях. Конечно, провести их своими руками практически невозможно, но тут будем доверять производителю, который выборочно должен проверять свою продукцию.
Параметры проводов МГШВ различных исполнений
- Провода сечением до 0,14 мм2 включительно, должны в течении 1 минуты выдерживать испытательное переменное напряжение частотой 50Гц в 800В. Провода большим сечением, испытывают уже напряжением в 2кВ.
Обратите внимание! Такое испытательное напряжение не говорит о том, что провода можно длительно эксплуатировать в таком режиме работы. Номинальными для данного типа провода являются переменное напряжение до 380В для сечений 0,14 мм2 и ниже, и 1000В для проводов большего сечения. Для постоянного тока, эти показатели равны 500В и 1500В соответственно.
Вывод
МГШВ провода являются вполне удачным вариантом для прокладки внутри приборов для низковольтных сетей. В то же время, использовать их для монтажа вне помещений, в автомобильной промышленности или для передвижных электроустановок, является не совсем правильным.
В крайнем случае, это могут быть вывода электрических аппаратов. А вот для прокладки внутри аппаратов они вполне подходят, так как имеют хорошую гибкость, лужение, и богатую цветовую гамму.
elektrik-a.su
Провода МГШВ – технические характеристики, описание, расшифровка
Расшифровка проводов МГШВ:
М – Монтажный проводГ – Гибкий (многопроволочная жила)
Ш – Жила покрыта шелковыми полиэфирными нитями
В – Изоляция из поливинилхлоридного пластиката
Элементы конструкции проводов МГШВ:
Провод низковольтный монтажный с медной луженой токопроводящей жилой высокой гибкости класса 4 или 5, комбинированной волокнистой и поливинилхлоридной (ПВХ) изоляцией.Условия эксплуатации проводов МГШВ:
Провод предназначен для внутриблочных и межблочных соединений электрических приборов и аппаратуры.Вид климатического исполнения В.
Провод стойкий к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.
Провод предназначен для работы в диапазоне температур от минус 50 до 70°С.
Провод стойкий к воздействию относительной влажности воздуха до 98% при температуре до 35°С, пониженного до 133 микроПа (1 микромм рт. ст.) в течение 24 ч и повышенного до 295 кПа (3 кгс/см2) атмосферного давления, плесневых грибов, статической и динамической пыли, соляного тумана, солнечного излучения, атмосферных осадков, бензина, минерального масла и соленой воды.
Провод соответствует ТУ 16-505.437-82.
Технические характеристики проводов МГШВ:
Провод выпускается 7 цветов: белого или натурального, желтого или оранжевого, красного или розового, синего или голубого, зеленого коричневого, черного или фиолетового.Электрическое сопротивление жилы на длине 1 км соответствует ГОСТ 22483-77.
Испытательное напряжение провода:
– сечений 0,08-0,14мм2 частотой до 10кГц – до 380 В;
– сечений 0,20-1,5мм2 частотой до 10кГц – до 1000 В;
– сечений 0,08-0,14мм2 частотой до 50кГц – 800 В;
– сечений 0,20-1,5мм2 частотой до 50кГц – 2000 В.
Электрическое сопротивление изоляции 1 м провода, МОм – не менее 20000.
Провод не распространяет горение при одиночной прокладке.
95%-ный ресурс – 15000 ч.
Срок службы – не менее 15 лет.
cable.ru
МГШВ, МГШВЭ
от 2,03 руб/м*
Гибкие монтажные провода МГШВ промышленно-бытового назначения
Провода монтажные серии МГШВ (марки МГШВ; МГШВЭ; МГШВЭВ) – гибкие, устойчивые к механическим повреждениям, акустическому шуму и вибрации, с комбинированной изоляцией. Электропровода серии МГШВ, благодаря надёжному ПBХ-покрытию, не подвержены воздействию бензина, масла, плесневых грибков, пыли (статистической и динамической) и солёной воды – могут эксплуатироваться и в море, и на суше.
Технико-эксплуатационные характеристики МГШВ проводов
МГШВ-провода предназначены как для подвижного, так и для фиксированного (внутри- и межприборного) монтажа, выпускаются в соответствии с ТУ 16.505.437-82. МГШВЭ, МГШВЭВ – экранированные (поверх изоляции накладывается экран из медных проволочек). Прокладка и эксплуатация электропроводов МГШВ возможна при температурах от плюс 70°С до минус 50°С.
Токопроводящая жила в проводах МГШВ выполнена в форме жгута, состоит из скрученных луженых медных проволок. Многопроволочная конструкция, снабжённая комбинированной изоляцией (полиэфирная оплётка покрыта изоляционной оболочкой из ПВХ-пластиката), отличается хорошими прочностными характеристиками и высокой гибкостью. Кабельная продукция марки МГШВ отлично зарекомендовала себя в условиях частых изгибов, без потери прочности и надежности соединения. Срок службы проводов МГШВ – 15лет и более (минимальная наработка электропроводов: МГШВ, МГШВЭ, МГШВЭВ – 10 000часов).
Провода монтажные с волокнистой и поливинилхлоридной изоляцией предназначены для внутриблочных и межблочных соединений электрических приборов и аппаратуры.
Номинальное переменное напряжение до 380 В для сечений 0,12-0,14 мм2 и 1000 В для сечений 0,2-1,5 мм2.
Частота до 10000 Гц и постоянное напряжение до 500 В и 1500 В соответственно.
Токопроводящая жила
- изготавливается из медной проволоки, луженой оловянно-свинцовым припоем с номинальным содержанием олова не менее 40%;
- соответствует классу 4 по ГОСТ 22483 для сечения:
- 0,12 мм2;
- 0,20 мм2, 1,0 мм2;
- 1,5 мм2
- и классу 5 по ГОСТ 22483 для сечения:
- 0,35 мм2;
- 0,5 мм2;
- 0,75 мм2
Для провода сечением 0,14 мм2 конструкция должна быть 8×0,15 мм.
На изолированные жилы в проводах МГШВЭ и МГШВЭВ наложен общий экран из медных проволок диаметром не менее 0,13 мм, луженых оловянно-свинцовым припоем с номинальным содержанием олова не менее 40%. Плотность экранирующей оплетки должна быть не менее 60%.
Срок службы: 15 лет
| Сечение, мм2 | Конструкция жилы | Наружный диаметр, мм | Сопротивление жилы, Ом/км, не более | Расчетная масса, кг/км |
|---|---|---|---|---|
| 0,12 | 7х0,15 | 1,3 | 167 | 2,2 |
| 0,14 | 18х0,10 | 1,4 | 143 | 2,4 |
| 0,20 | 7х0,20 | 1,6 | 100 | 3,9 |
| 0,35 | 19х0,15 | 1,9 | 60 | 5,9 |
| 0,50 | 16х0,20 | 2,2 | 40 | 7,9 |
| 0,75 | 24х0,20 | 2,5 | 27 | 11,4 |
| 1,00 | 32х0,20 | 2,8 | 20 | 14,1 |
| 1,50 | 19х0,32 | 3,0 | 13 | 19,8 |
| Сечение, мм2 | Конструкция жилы | Наружный диаметр, мм | Сопротивление жилы, Ом/км, не более | Расчетная масса, кг/км |
|---|---|---|---|---|
| 0,12 | 7х0,15 | 1,9 | 167 | 8,9 |
| 0,14 | 18х0,10 | 2,0 | 143 | 9,0 |
| 0,20 | 7х0,20 | 2,2 | 100 | 10,3 |
| 0,35 | 19х0,15 | 2,5 | 60 | 14,9 |
| 0,50 | 16х0,20 | 2,8 | 40 | 17,5 |
| 0,75 | 24х0,20 | 3,3 | 27 | 23,5 |
| 2х0,35 | 19х0,15 | 4,6 | 60 | 29,4 |
| 2х0,50 | 16х0,20 | 5,2 | 40 | 35,5 |
| 2х0,75 | 24х0,20 | 5,8 | 27 | 46,3 |
| 3х0,35 | 19х0,15 | 4,9 | 60 | 36,3 |
| 3х0,50 | 16х0,20 | 5,4 | 40 | 44,8 |
| 3х0,75 | 24х0,20 | 6,8 | 27 | 59,1 |
*Стоимость продукции рассчитывается индивидуально. Чтобы узнать окончательную цену, необходимо оставить заявку.
cabel-set.ru
Провод МГШВ. Устройство и применение. Маркировка и параметры
Монтажные провода нашли широкое использование в радиоэлектронной промышленности, производстве бытовых устройств. Благодаря их отличной гибкости, качественной изоляции и высоким физическим параметрам, сфера использования таких изделий постоянно расширяется. Одним из таких изделий является провод МГШВ.
Устройство провода
Токоведущая часть изготавливается из отдельных проволочек, в количестве, определенном типоразмером провода. Чем меньше диаметр проволочек, тем гибкость провода в целом выше. Нормы числа проволочек для разного сечения указаны в таблице.
Токоведущая жила покрыта шелковой изоляцией, которая создает дополнительный изоляционный слой, защищающий от истирания, и играющий роль диэлектрического изолятора. Толщина шелковых нитей и изоляции в целом определяется техническими условиями, и может существенно различаться у разных фирм изготовителей.
Снаружи шелковой оплетки нанесена поливинилхлоридная изоляция. Этот материал обладает хорошей надежностью в эксплуатации и достаточной гибкостью. Толщина слоя ПВХ зависит от размера токоведущей жилы, и чаще всего составляет более 0,7 мм. Однако на некоторых заводах производят провод МГШВ с более тонкой поливинилхлоридной изоляцией.
Проводник может быть снаружи экранирован проволочной медной оплеткой. Диаметр проволок может составлять не менее 0,15 мм. Проволока, из которой состоит экран, имеет специальное покрытие, которое образовано путем лужения.
Как маркируется провод МГШВ
- Если в начале маркировки стоит буква «А», то токоведущая жила изготовлена из алюминия, если ее нет, то жила медная. Цена алюминиевых проводников значительно ниже медных. В свою очередь медь обладает лучшей проводимостью тока, в отличие от алюминия, но стоит дороже.
- «М» означает, что провод относится к монтажным видам проводников. Его преимуществом перед установочными проводами является возможность многократного подключения разных потребителей, и перемещения его на другую линию.
- Следующая буква в маркировке – «Г», означающая гибкие свойства проводника. Это означает, что при прокладке допускается очень маленький радиус изгиба. Существует шесть классов гибкости проводов. Провод МГШВ изготавливается обычно не ниже 4-го класса.
- «Ш» означает материал изоляции жилы – шелк. На сегодня натуральный шелк практически не применяется, вместо него используют полиэфирные волокна, не уступающие по своим характеристикам натуральному шелку.
- «В» означает материал наружной изоляционной оболочки, которым является поливинилхлорид, сокращенно его называют ПВХ оболочкой.
- В конце маркировки может стоять буква «Э», которая обозначает наличие внешней экранирующей оболочки, выполненной из медных луженых проволочек.
- После букв в маркировке стоят цифры, первая из которых указывает число токопроводящих жил. Провод МГШВ производится с количеством жил от 1 до 3. В конце маркировки указывается площадь сечения от 0,12 до 1,5 мм2.
Параметры
Основными характеристиками провода являются электрические и физические параметры.
Электрические
Электротехнические изделия обладают определенными электрическими характеристиками, к которым относятся токопроводящие свойства, величина сопротивления изоляции и параметры высоковольтных испытаний. Рассмотрим электрические характеристики провода МГШВ.
- Основным параметром считаются потери в проводнике. Они зависят от его внутреннего сопротивления, и строго нормируются по стандарту. Потери также зависят от площади сечения жилы. Например, провод 0,12 мм2 должен обладать сопротивлением не выше 155 Ом на км. Провод 1,5 квадрата имеет сопротивление 15 Ом на км, что даже превышает требования стандарта.
- Другим важным параметром является сопротивление изоляционной оболочки, которое зависит от температуры внешней среды. По нормативным документам сопротивление изоляции при 20 градусах должно быть не более 20 мегом, а при 70 градусах – не более 1 мегома.
- Не менее важным параметром является устойчивость провода при испытаниях высоким напряжением. Самостоятельно такие испытания провести невозможно, они проводятся производителем, выборочно из каждой партии.
- Провод до 0,14 мм2 должен выдерживать переменное напряжение при испытании 800 вольт частотой 50 герц в течение одной минуты. Более толстые проводники испытывают напряжением 2000 вольт. Такое напряжение используется только для испытаний, рабочим напряжением является 380 вольт переменного тока для проводников до 0,14 мм2, и 1000 вольт для более толстых проводов. Для постоянного тока номинальным напряжением является 500 и 1500 вольт соответственно.
Физические параметры
Характеристики физических величин провода в основном зависят от его устройства и применяемых материалов.
- Главным свойством любого проводника является гибкость. Чем больше этот параметр, тем меньше допускается его радиус изгиба при прокладке электрической линии.
- Другим важным физическим свойством является диапазон рабочих температур. Для этой марки провода он находится в пределах -50 +70 градусов. Нижняя граница вполне приемлема для эксплуатации, а верхняя граница не всегда подходит для работы, и зависит от свойства ПВХ изоляции. Допускается кратковременно эксплуатация этого провода при +150 градусах.
- При одиночной прокладке провод МГШВ не поддерживает горение, а также устойчив к солнечному свету, бензину и маслам.
- Для подключения бытовых электрических устройств актуальным свойством этого провода будет его устойчивость к акустическим помехам, вибрации и одиночных механических ударов.
- Срок эксплуатации провода МГШВ в разных источниках указывается по-разному: от 10 до 15 лет. Наименьшая наработка при этом не должна быть менее 10 тысяч часов.
Область использования
Монтажные провода МГШВ служат для фиксированного и подвижного монтажа межблочных, внутриблочных и межприборных соединений в электрических устройствах, а также в электронных приборах и выводах электрической аппаратуры на номинальное напряжение 1 кВ частотой до 10 килогерц, и до 1,5 кВ для постоянного напряжения.
Эти проводники используются для подключения низковольтных линий на море и суше в любых климатических районах, кроме климата с сильными морозами. Провода МГШВ являются устойчивыми к действию синусоидальной вибрации в интервале частот 1-5000 герц, отдельных механических воздействий.
Провод применяется в условиях с низким атмосферным давлением до 0,000133 Па в течение суток и высокого давления, не превышающего 295 килопаскалей, а также в условиях возникновения инея, росы, воздействия песка, пыли, солнечного излучения, плесени и тумана.
Преимущества
- Достоинством провода МГШВ является качественная изоляция в виде шелковых нитей покрытых поливинилхлоридной оболочкой, выполняемой в разных цветовых решениях.
- Наличие экранированной луженой оболочки, которая защищает провод МГШВ не только от акустических помех, но и от механических повреждений.
- Многократное использование для различных подключений, перенося на разные места, и подключая на разные линии.
Похожие темы:
electrosam.ru
ПРОВОДА МОНТАЖНЫЕ. С ВОЛОКНИСТОЙ ИЛИ ПЛЕНОЧНОЙ И ПОЛИВИНИЛХЛОРИДНОЙ ИЗОЛЯЦИЕЙ
ТУ 16-505. 437-82
Марки проводов:
МШВ – с комбинированной волокнистой и поливинилхло-ридной (ПВХ) изоляцией, с жилой из медной луженой проволоки;
МГШВ – то же, гибкий;
МГШВЭ – то же, с экраном из медных луженых проволок;
МГШВЭВ – то же, в ПВХ оболочке;
МШВ-1 – с комбинированной пленочной и ПВХ изоляцией;
МГШВ-1 – тоже, гибкий;
МГШВЭ-1 – то же, с экраном из медных луженых проволок;
МГШВЭВ-1 – то же, в ПВХ оболочке;
МГШВ-2 – с комбинированной полимерной с наполнителем и ПВХ изоляцией, гибкий;
МГШВЭ-2 – то же, с экраном из медных луженых проволок;
МГШВЭВ-2 – то же, в ПВХ оболочке;
МГШВМ-2 – то же, что МГШВ-2, с жилой из медных проволок, покрытых канифольным компаундом;
МГШВМЭ-2 – то же, с экраном из медных луженых проволок;
МГШВМЭВ-2 – то же, в ПВХ оболочке.
Вид климатического исполнения В.
Провода выпускают 7 цветов: белого или натурального, желтого или оранжевого, красного или розового, синего или голубого, зеленого, коричневого, черного или фиолетового.
Пример условного обозначения провода марки МГШВ сечением 0,35 мм2 с изоляцией красного цвета:
Провод МГШВ 0,35 К ТУ16-505. 437-82.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номенклатура, конструкция, размеры и масса проводов приведены в табл. 1.
Строительная длина – не менее 50 м.
Таблица 1
| Марка провода | Число и сечение жил, мм2 | Наружный диаметр, мм, не более | Расчетная масса 1 км провода, кг | |
|---|---|---|---|---|
| с волокнистой или полимерной с наполнителем и ПВХ изоляцией | с пленочной и ПВХ изоляцией | |||
| МШВ, МШВ-1 | 1×0,08 | 1,0 | 1,6 | |
| 1×0,20 | 1,6 | 3,9 | ||
| 1×0,35 | 1,9 | 5,7 | 5,3 | |
| 1×0,50 | 2,0 | 7,5 | 7,0 | |
| 1×0,75 | 2,3 | 10,4 | 10,1 | |
| 1×1,00 | 2,6 | 12.0 | 11,7 | |
| 1×1,50 | 2,7 | 18,0 | 17,5 | |
| МГШВ. МГШВ-1, МГШВ-2, МГШВМ-2 | 1×0,12 | 1,3 | 2,3 | |
| 1×0,14 | 1,4 | 2,5 | ||
| 1×0,20 | 1,6 | 3,9 | ||
| 1×0,35 | 1,9 | 5,9 | 5,5 | |
| 1×0,50 | 2,2 | 7,9 | 7,5 | |
| 1×0,75 | 2.5 | 11,4 | 10,9 | |
| 1×1,00 | 2,8 | 14,1 | 13,6 | |
| 1×1,50 | 3,0 | 19,8 | 19,1 | |
| МГШВЭ, МГШВЭ-1, МГШВЭ-2, МГШВМЭ-2 | 1×0,12 1×0 14 | 1,9 2,0 | 8,3 9,0 | – |
| 1×0,20 1×0,35 | 2,2 2,5 | 10,3 14,9 | 14 4 | |
| 1×0,50 | 2,8 | 17,5 | 16,9 | |
| 1×0,75 | 3,3 | 23,5 | 22,8 | |
| 2×0,35 | 4,6 | 29,4 | 27,5 | |
| 2×0,50 | 5,2 | 35,5 | 33,5 | |
| 2×0,75 | 5,8 | 46,3 | 43,2 | |
| 3×0,35 | 4,9 | 36,3 | 34,2 | |
| 3×0,50 | 5,4 | 44,8 | 42,3 | |
| 3×0,75 | 6,8 | 59,1 | 55,2 | |
| МГШВЭВ, МГШВЭВ-1 МГШВЭВ-2, МГШВМЭВ-2 | 1×0,12 | 2,9 | 14,0 | 11,0 |
| 1×0,14 | 3.0 | 14,2 | 12,0 | |
| 1×0,35 | 3,5 | 22,3 | 17,0 | |
Класс жилы или конструкция должны соответствовать указанному в табл. 2.
Таблица 2
| Сечение мм2 | Класс жилы по ГОСТ 22483-77 или конструкция жилы провода марки | ||
|---|---|---|---|
| МШВ, МШВ-1 | МГШВ, МГШВ-1, МГШВЭ, МГШВЭ-1, МГШВЭВ, МГШВЭВ-1 | МГШВ-2, МГШВЭ-2, МГШВЭВ-2, МГШВМ-2, МГШВМЭ-2, МГШВМЭВ-2 | |
| 0,08 | 1 | – | – |
| 0,12 | – | 4 | 4 |
| 0,14 | – | 8×0,15 мм | 4 |
| 0,20 | 1 | 4 | 4 |
| 0,35 | 1 | 5 | 5 |
| 0,50 | 1 | 5 | 5 |
| 0,75 | 1 | 5 | 5 |
| 1,00 | 1 | 4 | 4 |
| 1,50 | 1 | 4 | 4 |
Номинальное напряжение проводов приведено в табл. 3.
Электрическое сопротивление жилы на длине 1 км соответствует ГОСТ 22483-77, для сечения 0,14 мм2 конструкции 8×0,15 мм – не более 140 Ом.
Линейная усадка изоляции проводов марок МГШВ-2, МГШВМ-2, МГШВЭ-2, МГШВЭВ-2,МГШВМЭ-2, МГШВМЭВ-2 – не более 3 мм.
Провода стойки к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.
Провода предназначены для работы в диапазоне температур от минус 50 до 70 °С.
Провода стойки к воздействию относительной влажности воздуха до 98% при температуре до 35 °С, пониженного до 1,33-10-4Па (Г10-6 мм рт. ст.) в течение 24 ч и повышенного до 295 кПа (3 кгс/см2) атмосферного давления, плесневых грибов, статической и динамической пыли, соляного тумана, солнечного излучения, атмосферных осадков, бензина, минерального масла и соленой воды.
Испытательное напряжение провода и электрическое сопротивление изоляции приведены в табл. 3.
Таблица 3
| Напряжение переменного тока, В | Электрическое сопротивление изоляции 1 м провода, МОм, не менее | ||
|---|---|---|---|
| Марка провода | номинальное, частоты до 10 кГц | испытательное, частоты 50 Гц | |
| МШВ. МГШВ, МГШВЭ, МГШВЭВ, МШВ-1, МГШВ-1, МГШВЭ-1, МГШВЭВ-1 сечений: 0,08-0,14 мм2 0,20-1,50 мм2 | до 380 до 1000 | 800 2000 | 2-104 |
| МГШВ-2, МГШВЭВ-2, МГШВМ-2,МГШВМЭ-2, МГШВМЭВ-2,МГШВЭ-2 сечений: 0,12 мм2 0,20-1,50 мм2 | до 500 до 1000 | 2000 3000 | |
Провода не распространяют горение
Срок службы – не менее 15 лет, 95%-ный ресурс – 15000 ч.
СПРАВОЧНЫЕ ДАННЫЕ
ТУ16-505.437-82 действуют без ограничения срока, с десятью изменениями.
Коды ОКП:
| МШВ | – 35 8321 6800 | МГШВ-2 | – 35 8329 7400 |
| МШВ-1 | – 35 8321 7000 | МГШВЭ-2 | – 35 8329 7500 |
| МГШВ-1 | – 35 8321 7200 | МГШВЭВ-2 | – 35 8329 7600 |
| МГШВ | – 35 8321 7300 | МГШВМ-2 | – 35 8329 7700 |
| МГШВЭ | – 35 8322 6400 | МГШВМЭ-2 | – 35 8329 7800 |
| МГШВЭ-1 | – 35 8322 6500 | МГШВМЭВ-2 | – 35 8329 7900 |
| МГШВЭВ | – 35 8322 6600 | МГШВЭВ-1 | – 35 8322 7000 |
optochip.org
| Нормативный документ:ТУ 16-505.437-82 Элементы конструкции:
Примечание: по требованию потребителей, провода могут поставляться с количеством жил от 2 до 5. Характеристики
Область применения:Провода марки МГШВ предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах, а также выводных концов электроаппаратуры на рабочее переменное напряжение 1000 В частотой 10кГц и постоянное напряжение 1500 В. Провода предназначены для эксплуатации на суше и на море во всех макроклиматических районах, кроме макроклиматического района с очень холодным климатом. Провода стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения 400 м/с2, механического удара одиночного действия с пиковым ударным ускорением 10 000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическому удару многократного действия с пиковым ударным ускорением 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения величиной 5000 м/с2 и акустическому шуму в диапазоне частот 50-10 000 Гц при уровне звукового давления (относительно 2/105Па) 170дБ. Провода устойчивы к воздействию пониженного атмосферного давления до 1,33х10-4 Па в течение 24 часов и повышенного атмосферного давления до 295 кПа. Провода стойки к воздействию атмосферных конденсируемых осадков (росы и инея), статической и динамической пыли (песка), соляного (морского) тумана, плесневых грибов и солнечного излучения. Провода не распространяют горение при одиночной прокладке. Провода выдерживают кратковременное воздействия температур: 100°С в течение 96 часов, 130°С в течение 5 минут, 150°С в течение 10 минут (без дальнейшего использования). Минимальная наработка проводов – 10 000 часов. Минимальный срок сохраняемости проводов – 15 лет. 95%-ый ресурс – 15 000 часов.
← Назад в раздел |
www.tatlon.ru
Провод МГШВ: технические характеристики, расшифровка, сечения
Провода нужны не только в электропроводке домов и щитов управления, но и в электронных устройствах и системах связи. В этом случае к проводникам предъявляются особые требования, как к техническим характеристикам, так и к диапазону сечений. Одним из таких изделий является провод МГШВ. В этой статье мы рассмотрим, где он применяется и какими характеристиками обладает.
Расшифровка маркировки
В маркировке отечественной кабельной продукции заложена информация о том, из чего состоит изделие. Соответственно этих данных достаточно для определения большей части его технических характеристик, потому что параметры, в общем, зависят от применяемых в производстве материалов. Как расшифровывается маркировка провода МГШВ:
- М – монтажный, говорит о том, для чего предназначен – для монтажных работ внутри каких-либо приборов, например.
- Г – гибкий, говорит о классе гибкости токопроводящей жилы 4. Это очень мягкий провод.
- Ш – материал первого слоя изоляции – шелк. Толщина шелковых нитей определяется техническим условием и может отличаться от производителя к производителю. Но эта изоляция применялась в советское время, сейчас – в основном полиэфирные волокна. Такая изоляция нужна и в качестве диэлектрика, и в качестве механической защиты тонких проволок ТПЖ. Не сильно влияет на гибкость.
- В – материал второго слоя изоляции – ПВХ.
- Э – говорит о наличии экрана. МГШВ и МГШВЭ – это провод без и с экраном. Экранированная версия бывает с 2 и 3 токопроводящими жилами.
Особенности конструкции
Для конструкции провода МГШВ характерно то, что он производится с площадью поперечного сечения от 0,12 кв. мм до 1,5. Жилы луженные, это предохраняет их от окислений и улучшает качество контакта. Покрытие из шелка улучшает изоляционные свойства, при этом не ухудшает подвижность и гибкость провода.
Экран также выполняется из луженных медных жил диаметром не менее 0,15 мм. Он служит дополнительной механической защитой, но главное его свойство – защита от электрических помех. Экран предохраняет от искажения сигнала, которые происходят под воздействием электромагнитных помех.
Жилы могут быть различных цветов – это нужно для удобства при монтаже и обслуживании радиоэлектронного устройства. Пример цветов изоляции МГШВ и их буквенных обозначений:
- Белый или серый – Б.
- Желтый, оранжевый, фиолетовый – Ж.
- Розовый, красный – К.
- Синий или голубой – С.
- Зеленый – З.
- Коричневый – Кч.
- Черный – Ч.
Технические характеристики
Технические характеристики провода МГШВ отличаются от привычных электрических проводов, в первую очередь размерным рядом сечений токопроводящих жил. Ниже представлена таблица сечений и номинального сопротивления жил провода:
| Площадь поперечного сечения ТПЖ, кв. мм | Номинальное сопротивление Ом/км |
| 0,12 | 155,1 |
| 0,14 | 140 |
| 0,2 | 87,2 |
| 0,35 | 57,1 |
| 0,5 | 37,2 |
| 0,75 | 25,4 |
| 1,0 | 19,1 |
| 1,5 | 13 |
Жилы с таким мелким сечением имеют и без того высокий класс гибкости, при этом позволяют делать соединения в стесненных условиях, с низкой вероятностью её повреждения.
Далее рассмотрим, в какой сети и в каких условиях может работать провод МГШВ.
- Номинальное напряжение – 380В для ТПЖ 0,12 кв. мм и 1000В для больших сечений, постоянного или переменного тока частотой до 10 кГц, а 500 и 1500В постоянного тока соответственно. Испытания проводятся кратковременной подачей напряжения 2000 В.
- Срок службы – 10-15 лет, при наработке не менее 10000 часов.
- Диапазон температур – от -50 до +70 градусов Цельсия (кратковременно до +150).
- Выдерживают синусоидальные вибрации частотой до 5000 Гц и механические воздействия.
- Атмосферное давление: пониженное до 0,000333 Па и повышенное до 295 кПа.
- Не поддерживает горение при одиночной прокладке.
- Электрическое сопротивление оболочки – 20 МОм при 20 градусах, а при 70 – 1 МОм.
- Электрическое сопротивление токопроводящих жил – для минимального сечения в 0,12 кв. мм – 155 Ом/км. Для максимального – в 1,5 кв. мм – 15 Ом/км.
Такие характеристики позволяют работать даже если на проводах иней, воздействует туман, роса, плесень, солнечные лучи, естественно, что в определенных пределах. При транспортировке и монтаже габаритных изделий вам будет важен вес провода МГШВ, ознакомьтесь с таблицей:
| Сечение, кв. мм | Масса, кг/км |
| 0,12 | 2,3 |
| 0,14 | 2,5 |
| 0,2 | 3,9 |
| 0,35 | 5,9 |
| 0,5 | 7,9 |
| 0,75 | 11,4 |
| 1,0 | 19,8 |
Область применения
Интересной характеристикой провода МГШВ является гибкость, малые поперечные сечения и наличие в модельном ряду экранированной версии, но для чего нужен такой провод? Все это сделало его особо интересным для разработчиков радиоэлектронной аппаратуры и радиолюбителей.
В электронике МГШВ применяется для межблочных соединений. Экранированная версия применяется для линий связи и передачи измерительных сигналов. При этом нельзя забывать о том, что не стоит использовать МГШВ в цепях с частотами более 10 кГц – на ней его область применения заканчивается.
Лучшие производители
На отечественном рынке среди всех марок кабелей все производители в принципе равны. Но для МГШВ можно выделить:
- ООО «Камский кабель», Пермь
- АО «Уралкабель», ООО «ХКА», Екатеринбург
- АО «Сибкабель», ООО «ХКА», Томск
При этом, если вы не нашли провод МГШВ, то можете поискать более доступные аналоги:
На этом мы заканчиваем обзор характеристик и области применения провода МГШВ. Надеемся, предоставленная информация была для вас полезной и интересной!
Будет полезно прочитать:
Нравится(0)Не нравится(0)samelectrik.ru
