Развертки машинные цельные ГОСТ 1672-80 | Гамма-Про
| В нашей компании Вы можете заказать поставку либо изготовление, а также, при наличии на складе, приобрести Развертки машинные цельные по ГОСТ 1672-80 |
| Развертки машинные цельные по ГОСТ 1672-80 | |||||||

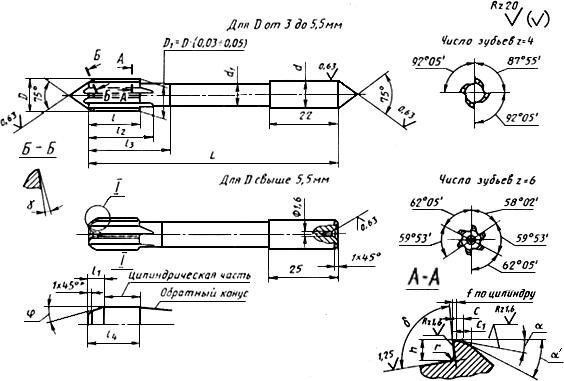

Развертки машинные цельные с цилиндрическим хвостовиком | |||||||
| Обозначение разверток с углом | d, мм | d1, мм | L, мм | l, мм | l1, мм | Число зубьев z | |
| 5° | |||||||
| 2368-0111 | 2368-0112 | 1,4 | 1,4 | 40 | 8 | — | 4 |
| 2368-0113 | 2368-0114 | 1,5 | 1,5 | 40 | 8 | — | 4 |
| 2368-0115 | 2368-0116 | 1,6 | 1,6 | 43 | 9 | — | 4 |
| 2368-0117 | 2368-0118 | 1,8 | 1,8 | 46 | 10 | — | 4 |
| 2363-3381 | 2363-3382 | 2 | 2 | 49 | 11 | — | 6 |
| 2363-3383 | 2363-3384 | 2,2 | 2,2 | 53 | 12 | — | 6 |
| 2363-3385 | 2363-3386 | 2,5 | 2,5 | 57 | 14 | — | 6 |
| 2363-3387 | 2363-3388 | 2,8 | 2,8 | 61 | 15 | — | 6 |
| 2363-0044 | 2363-0043 | 3 | 3 | 61 | 15 | — | 6 |
| 2363-0032 | 2363-0031 | 3,2 | 3,2 | 65 | 16 | — | 6 |
| 2363-0048 | 2363-0047 | 3,5 | 3,5 | 70 | 18 | — | 6 |
| 2363-0052 | 2363-0051 | 4 | 4 | 75 | 19 | 32 | 6 |
| 2363-0056 | 2363-0055 | 4,5 | 4,5 | 80 | 21 | 33 | 6 |
| 2363-0060 | 2363-0059 | 5 | 5 | 86 | 23 | 34 | 6 |
| 2363-0082 | 2363-0081 | 5,5 | 5,6 | 93 | 26 | 36 | 6 |
| 2363-0064 | 2363-0063 | 6 | 5,6 | 93 | 26 | 36 | 6 |
| 2363-0068 | 2363-0067 | 7 | 7,1 | 31 | 40 | 6 | |
| 2363-0072 | 2363-0071 | 8 | 8 | 117 | 33 | 42 | 6 |
| 2363-0094 | 2363-0093 | 9 | 9 | 125 | 36 | 44 | 6 |
| 2363-3389 | 2363-3391 | 10 | 10 | 133 | 38 | 46 | 6 |
| 2363-3392 | 2363-3393 | 11 | 10 | 142 | 41 | 46 | 8 |
| 2363-3394 | 2363-3395 | 12 | 10 | 151 | 44 | 46 | 8 |
| 2363-3396 | 2363-3397 | 13 | 10 | 151 | 44 | 46 | 8 |
| 2363-3398 | 2363-3399 | 14 | 12,5 | 160 | 47 | 50 | 8 |
| 2363-3401 | 2363-3402 | 15 | 12,5 | 162 | 50 | 50 | 8 |
| 2363-3403 | 2363-3404 | 16 | 12,5 | 170 | 52 | 50 | 8 |
| 2368-0119 | 2368-0121 | 17 | 14 | 175 | 54 | 52 | 8 |
| 2368-0122 | 2368-0123 | 18 | 14 | 182 | 56 | 52 | 8 |
| 2368-0124 | 2368-0125 | 19 | 15 | 189 | 58 | 58 | 8 |
| 2368-0126 | 2368-0127 | 20 | 15 | 195 | 60 | 58 | 8 |

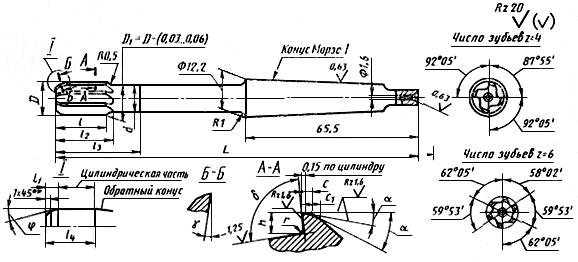

| Развертки машинные цельные с коническим хвостовиком | |||||||||
| Обозначение разверток с углом | L, мм | l, мм | Конус Морзе | Число зубьев z | |||||
| 5° | 15° | 45° | Ряд 1 | Ряд 2 | Ряд 1 | Ряд 2 | |||
| 2363-3405 | 2363-3406 | 2363-3407 | 5,5 | 138 | — | 26 | — | 1 | 6 |
| 2363-3408 | 2363-3409 | 2363-3411 | 6 | 138 | — | 26 | — | 1 | 6 |
| 2363-3412 | 2363-3413 | 2363-3414 | 7 | 150 | — | 31 | — | 1 | 6 |
| 2363-3415 | 2363-3416 | 2363-3417 | 8 | 156 | — | 33 | — | 1 | 6 |
| 2363-3418 | 2363-3419 | 2363-3421 | 9 | 162 | — | 36 | — | 1 | 6 |
| 2363-3422 | 2363-3423 | 2363-3424 | 10 | 168 | — | 38 | — | 1 | 6 |
| 2363-0104 | 2363-0189 | 2363-0351 | 10 | — | 140 | — | 16 | 1 | 6 |
| 2363-3425 | 2363-3426 | 2363-3427 | 11 | 175 | — | 41 | — | 1 | 8 |
| 2363-0191 | 2363-0107 | 2363-0353 | 11 | — | 140 | — | 16 | 1 | 8 |
| 2363-3428 | 2363-3429 | 2363-3431 | 12 | 182 | — | 44 | — | 1 | 8 |
| 2363-0193 | 2363-0111 | 2363-0355 | 12 | — | 150 | — | 18 | 1 | 8 |
| 2363-3432 | 2363-3433 | 2363-3434 | 13 | 182 | — | 44 | — | 1 | 8 |
| 2363-0194 | 2363-0115 | 2363-0356 | 13 | — | 150 | — | 18 | 1 | 8 |
| 2363-3435 | 2363-3436 | 2363-3437 | 14 | 189 | — | 47 | — | 1 | 8 |
| 2363-0195 | 2363-0119 | 2363-0357 | 14 | — | 160 | — | 18 | 1 | 8 |
| 2363-3438 | 2363-3439 | 2363-3441 | 15 | 204 | — | 50 | — | 1 | 8 |
| 2363-3442 | 2363-3443 | 2363-3444 | 15 | 204 | — | 50 | — | 2 | 8 |
| 2363-0196 | 2363-0123 | 2363-0358 | 15 | — | 160 | — | 18 | 1 | 8 |
| 2363-3445 | 2363-3446 | 2363-3447 | 15 | — | 160 | — | 18 | 2 | 8 |
| 2363-3448 | 2363-3449 | 2363-3451 | 16 | 210 | — | 52 | — | 2 | 8 |
| 2363-0197 | 2363-0127 | 2363-0359 | 16 | — | 170 | — | 18 | 2 | 8 |
| 2363-3452 | 2363-3453 | 2363-3454 | 17 | 214 | — | 54 | — | 2 | 8 |
| 2363-0198 | 2363-0131 | 2363-0360 | 17 | — | 170 | — | 18 | 2 | 8 |
| 2363-3455 | 2363-3456 | 2363-3457 | 18 | 219 | — | 56 | — | 2 | 8 |
| 2363-0199 | 2363-0373 | 2363-0374 | 18 | — | 180 | — | 20 | 2 | 8 |
| 2363-3458 | 2363-3459 | 2363-3461 | 19 | 223 | — | 58 | — | 2 | 8 |
| 2363-0375 | 2363-0376 | 2363-0377 | 19 | — | 190 | — | 20 | 2 | 8 |
| 2363-3462 | 2363-3463 | 2363-3464 | 20 | 228 | — | 60 | — | 2 | 8 |
| 2363-0378 | 2363-0379 | 2363-0380 | 20 | — | 190 | — | 20 | 2 | 8 |
| 2368-0128 | 2368-0129 | 2368-0131 | 21 | 232 | — | 62 | — | 2 | 8 |
| 2368-0138 | 2368-0139 | 2368-0141 | 21 | — | 200 | — | 20 | 2 | 8 |
| 2363-3465 | 2363-3466 | 2363-3467 | 22 | 237 | — | 64 | — | 2 | 8 |
| 2363-0384 | 2363-0385 | 2363-0386 | 22 | — | 200 | — | 20 | 2 | 8 |
| 2368-0132 | 2368-0133 | 2368-0134 | 23 | 241 | — | 68 | — | 2 | 8 |
| 2368-0142 | 2368-0143 | 2368-0144 | 23 | — | 210 | — | 20 | 2 | 8 |
| 2363-3468 | 2363-3469 | 2363-3471 | 24 | 268 | — | 68 | — | 3 | 8 |
| 2363-0387 | 2363-0388 | 2363-0389 | 24 | — | — | 20 | 3 | 8 | |
| 2363-3472 | 2363-3473 | 2363-3474 | 25 | 268 | — | 68 | — | 3 | 8 |
| 2363-0390 | 2363-0391 | 2363-0392 | 25 | — | 220 | — | 22 | 3 | 8 |
| 2363-3475 | 2363-3476 | 2363-3477 | 26 | 273 | — | 70 | — | 3 | 8 |
| 2363-0393 | 2363-0394 | 2363-0395 | 26 | — | 220 | — | 22 | 3 | 8 |
| 2368-0135 | 2368-0136 | 2368-0137 | 27 | 277 | — | 71 | — | 3 | 8 |
| 2368-0145 | 2368-0146 | 2368-0147 | 27 | — | 220 | — | 22 | 3 | 8 |
| 2363-3478 | 2363-3479 | 2363-3481 | 28 | 277 | — | 71 | — | 3 | 8 |
| 2363-0399 | 2363-0650 | 2363-0651 | 28 | — | 240 | — | 22 | 3 | 8 |
| 2363-3482 | 2363-3483 | 2363-3484 | 30 | 281 | — | 73 | — | 3 | 10 |
| 2363-0652 | 2363-0653 | 2363-0654 | 30 | — | 240 | — | 25 | 3 | 10 |
| 2363-3485 | 2363-3486 | 2363-3487 | 32 | 317 | — | 77 | — | 3 | 10 |
| 2363-3488 | 2363-3489 | 2363-3491 | 32 | 317 | — | 77 | — | 4 | 10 |
| 2363-0655 | 2363-0656 | 2363-0657 | 32 | — | 240 | — | 25 | 3 | 10 |
| 2363-3492 | 2363-3493 | 2363-3494 | 32 | — | 240 | — | 25 | 4 | 10 |
| 2363-3495 | 2363-3496 | 2363-3497 | 34 | 321 | — | 78 | — | 4 | 10 |
| 2363-3498 | 2363-3499 | 2363-3501 | 35 | 321 | — | 78 | — | 4 | 12 |
| 2363-3502 | 2363-3503 | 2363-3504 | 36 | 325 | — | 79 | — | 4 | 12 |
| 2363-3505 | 2363-3506 | 2363-3507 | 38 | 329 | — | 81 | — | 4 | 12 |
| 2363-3508 | 2363-3509 | 2363-3511 | 40 | 329 | — | 81 | — | 4 | 12 |
| 2363-3512 | 2363-3513 | 2363-3514 | 42 | 333 | — | 82 | — | 4 | 12 |
| 2363-3515 | 2363-3516 | 2363-3517 | 44 | 336 | — | 83 | — | 4 | 12 |
| 2363-3518 | 2363-3519 | 2363-3521 | 45 | 336 | — | 83 | — | 4 | 12 |
| 2363-3522 | 2363-3523 | 2363-3524 | 46 | 340 | — | 84 | — | 4 | 12 |
| 2363-3525 | 2363-3526 | 2363-3527 | 48 | 344 | — | 86 | — | 4 | 12 |
| 2363-3528 | 2363-3529 | 2363-3531 | 50 | 344 | — | 86 | — | 4 | 12 |

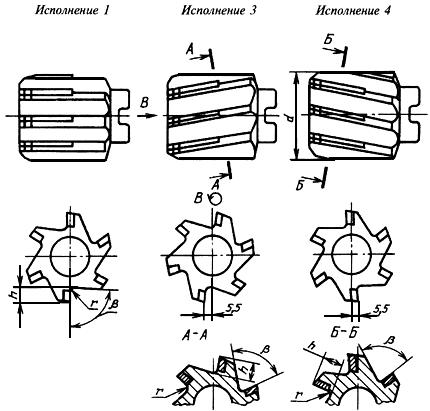

| Развертки машинные цельные, насадные | |||||||
| Обозначение разверток с углом | d, мм | d1, мм | L, мм | l, мм | Число зубьев z | ||
| 5° | 15° | 45° | |||||
| 2363-0239 | 2363-0240 | 2363-0241 | 25 | 13 | 45 | 32 | 8 |
| 2363-0242 | 2363-0243 | 2363-0244 | 26 | 13 | 45 | 32 | 8 |
| 2363-0245 | 2363-0246 | 2363-0247 | 27 | 13 | 45 | 32 | 8 |
| 2363-0248 | 2363-0249 | 2363-0468 | 28 | 13 | 45 | 32 | 8 |
| 2363-0469 | 2363-0470 | 2363-0471 | 30 | 13 | 45 | 32 | 8 |
| 2363-0472 | 2363-0473 | 2363-0474 | 32 | 16 | 50 | 36 | 10 |
| 2363-0475 | 2363-0476 | 2363-0477 | 34 | 16 | 50 | 36 | 10 |
| 2363-0478 | 2363-0479 | 2363-0480 | 35 | 16 | 50 | 36 | 10 |
| 2363-0481 | 2363-0482 | 2363-0483 | 36 | 19 | 56 | 40 | 12 |
| 2363-0487 | 2363-0488 | 2363-0489 | 38 | 19 | 56 | 40 | 12 |
| 2363-0490 | 2363-0491 | 2363-0492 | 40 | 19 | 56 | 40 | 12 |
| 2363-0493 | 2363-0494 | 2363-0495 | 42 | 19 | 56 | 40 | 12 |
| 2363-3532 | 2363-3533 | 2363-3534 | 44 | 22 | 63 | 45 | 12 |
| 2363-0496 | 2363-0497 | 2363-0498 | 45 | 22 | 63 | 45 | 12 |
| 2363-3535 | 2363-3536 | 2363-3537 | 46 | 22 | 63 | 45 | 12 |
| 2363-0702 | 2363-0703 | 2363-0704 | 48 | 22 | 63 | 45 | 12 |
| 2363-0705 | 2363-0706 | 2363-0707 | 50 | 22 | 63 | 45 | 12 |
Развертки машинные ГОСТ 1672-80
Обозначение разверток с углом φ d L I Z
Развертка машинная ц/х 2368-0111 2363-0112 1,40 40 8 4
Развертка машинная ц/х 2368-0113 2363-0114 1,50 40 8 4
Развертка машинная ц/х 2368-0115 2363-0116 1,60 43 9 4
Развертка машинная ц/х 2368-0117 2363-0118 1,80 46 10 4
Развертка машинная ц/х 2363-3381 2363-3382 2,00 49 11 6
Развертка машинная ц/х 2363-3383 2363-3384 2,20 53 12 6
Развертка машинная ц/х 2363-3385 2363-3386 2,50 57 14 6
Развертка машинная ц/х 2363-3387 2363-3388 2,80 61 15 6
Развертка машинная ц/х 2363-0044 2363-0043 3,00 61 15 6
Развертка машинная ц/х 2363-0032 2363-0031 3,20 65 16 6
Развертка машинная ц/х 2363-0048 2363-0047 3,50 70 18 6
Развертка машинная ц/х 2363-0052 2363-0051 4,00 75 19 6
Развертка машинная ц/х 2363-0056 2363-0055 4,50 80 21 6
Развертка машинная ц/х 2363-0060 2363-0059 5,00 86 23 6
Развертка машинная ц/х 2363-0082 2363-0081 5,50 93 26 6
Развертка машинная ц/х 2363-0064 2363-0063 6,00 93 26 6
Развертка машинная ц/х 2363-0068 2363-0067 7,00 109 31 6
Развертка машинная ц/х 2363-0072 2363-0071 8,00 117 33 6
Развертка машинная ц/х 2363-0094 2363-0093 9,00 125 36 6
Развертка машинная ц/х 2363-3389 2363-3391 10,00 133 38 6
Развертка машинная ц/х 2363-3392 2363-3393 11,00 142 41 8
Развертка машинная ц/х 2363-3394 2363-3395 12,00 151 44 8
Развертка машинная ц/х 2363-3396 2363-3397 13,00 151 44 8
Развертка машинная ц/х 2363-3398 2363-3399 14,00 160 47 8
Развертка машинная ц/х 2363-3401 2363-3402 15,00 162 50 8
Развертка машинная ц/х 2363-3403 2363-3404 16,00 170 52 8
Развертка машинная ц/х 2363-0119 2363-0121 17,00 175 54 8
Развертка машинная ц/х 2363-0122 2363-0123 18,00 182 56 8
Развертка машинная ц/х 2363-0124 2363-0125 19,00 189 58 8
Развертка машинная ц/х 2363-0126 2363-0127 20,00 195 60 8
Развертки машинные к/х цельные ГОСТ 1672-80
Обозначение по ГОСТ d L мм
Развертка машин к/х 2363-3405 2363-3406 2363-3407 5,50 138
Развертка машин к/х 2363-3408 2363-3409 2363-3411 6,00 138
Развертка машин к/х 2363-3412 2363-3413 2363-3414 7,00 150
Развертка машин к/х 2363-3415 2363-3416 2363-3417 8,00 156
Развертка машин к/х 2363-3418 2363-3419 2363-3420 9,00 162
Развертка машин к/х 2363-3422 2363-3423 2363-3424 10,00 168
Развертка машин к/х 2363-0104 2363-0189 2363-0351 10,00 –
Развертка машин к/х 2363-3425 2363-3426 2363-3427 11,00 175
Развертка машин к/х 2363-0191 2363-0107 2363-0353 11,00 –
Развертка машин к/х 2363-3428 2363-3429 2363-3431 12,00 182
Развертка машин к/х 2363-0193 2363-0111 2363-0355 12,00 –
Развертка машин к/х 2363-3432 2363-3433 2363-3434 13,00 182
Развертка машин к/х 2363-0194 2363-0115 2363-0356 13,00 –
Развертка машин к/х 2363-3435 2363-3436 2363-3437 14,00 189
Развертка машин к/х 2363-0195 2363-0119 2363-0357 14,00 –
Развертка машин к/х 2363-3438 2363-3439 2363-3441 15,00 204
Развертка машин к/х 2363-3442 2363-3443 2363-3444 15,00 204
Развертка машин к/х 2363-0196 2363-0123 2363-0358 15,00 –
Развертка машин к/х 2363-3445 2363-3446 2363-3447 15,00 –
Развертка машин к/х 2363-3448 2363-3449 2363-3451 16,00 210
Развертка машин к/х 2363-0197 2363-0127 2363-0359 16,00 –
Развертка машин к/х 2363-3452 2363-3453 2363-3454 17,00 214
Развертка машин к/х 2363-0198 2363-0131 2363-0360 17,00
Развертка машин к/х 2363-3455 2363-3456 2363-3457 18,00 219
Развертка машин к/х 2363-0199 2363-0373 2363-0374 18,00 –
Развертка машин к/х 2363-3458 2363-3459 2363-3461 19,00 223
Развертка машин к/х 2363-0375 2363-0376 2363-0377 19,00 –
Развертка машин к/х 2363-3462 2363-3463 2363-3464 20,00 228
Развертка машин к/х 2363-0378 2363-0379 2363-0380 20,00 –
Развертка машин к/х 2363-3465 2363-3466 2363-3467 22,00 237
Развертка машин к/х 2363-0384 2363-0385 2363-0386 22,00 –
Развертка машин к/х 2363-3468 2363-3469 2363-3471 24,00 268
Развертка машин к/х 2363-0387 2363-0388 2363-0389 24,00 –
Развертка машин к/х 2363-3472 2363-3473 2363-3474 25,00 268
Развертка машин к/х 2363-0390 2363-0391 2363-0392 25,00 –
Развертка машин к/х 2363-3475 2363-3476 2363-3477 26,00 273
Развертка машин к/х 2363-0393 2363-0394 2363-0395 26,00 –
Развертка машин к/х 2363-3478 2363-3479 2363-3481 28,00 277
Развертка машин к/х 2363-0399 2363-0650 2363-0651 28,00 –
Развертка машин к/х 2363-3482 2363-3483 2363-3484 30,00 281
Развертка машин к/х 2363-0652 2363-0653 2363-0654 30,00 –
Развертка машин к/х 2363-3485 2363-3486 2363-3487 32,00 317
Развертка машин к/х 2363-3488 2363-3489 2363-3491 32,00 317
Развертка машин к/х 2363-0655 2363-0656 2363-0657 32,00 –
Развертка машин к/х 2363-3492 2363-3493 2363-3494 32,00 –
Развертка машин к/х 2363-3495 2363-3496 2363-3497 34,00 321
Развертка машин к/х 2363-3498 2363-3499 2363-3501 35,00 321
Развертка машин к/х 2363-3502 2363-3503 2363-3504 36,00 325
Развертка машин к/х 2363-3505 2363-3506 2363-3507 38,00 329
Развертка машин к/х 2363-3508 2363-3509 2363-3511 40,00 329
Развертка машин к/х 2363-3512 2363-3513 2363-3514 42,00 333
Развертка машин к/х 2363-3515 2363-3516 2363-3517 44,00 336
Развертка машин к/х 2363-3518 2363-3519 2363-3521 45,00 336
Развертка машин к/х 2363-3522 2363-3523 2363-3524 46,00 340
Развертка машин к/х 2363-3525 2363-3526 2363-3527 48,00 344
Развертка машин к/х 2363-3528 2363-3529 2363-3531 50,00 344
2
Тип 3
5° 15° 45° dмм lмм Lмм Число зубьев
Развертка насадная 2363-0239 2363-0240 2363-0241 25,00 45 32 8
Развертка насадная 2363-0242 2363-0243 2363-0244 26,00 45 32 8
Развертка насадная 2363-0245 2363-0246 2363-0247 27,00 45 32 8
Развертка насадная 2363-0248 2363-0249 2363-0268 28,00 45 32 8
Развертка насадная 2363-0469 2363-0470 2363-0471 30,00 45 32 8
Развертка насадная 2363-0472 2363-0473 2363-0474 32,00 50 36 10
Развертка насадная 2363-0475 2363-0476 2363-0477 34,00 50 36 10
Развертка насадная 2363-0478 2363-0479 2363-0480 35,00 50 36 10
Развертка насадная 2363-0481 2363-0482 2363-0483 36,00 56 40 12
Развертка насадная 2363-0487 2363-0488 2363-0489 38,00 56 40 12
Развертка насадная 2363-0490 2363-0491 2363-0492 40,00 56 40 12
Развертка насадная 2363-0493 2363-0494 2363-0495 42,00 56 40 12
Развертка насадная 2363-3532 2363-3533 2363-3534 44,00 63 45 12
Развертка насадная 2363-0496 2363-0497 2363-0498 45,00 63 45 12
Развертка насадная 2363-3535 2363-3536 2363-3537 46,00 63 45 12
Развертка насадная 2363-0702 2363-0703 2363-0704 48,00 63 45 12
Развертка насадная 2363-0705 2363-0706 2363-0707 50,00 63 45 12
Развертка машинная d 9 мм ГОСТ 1672-71
Цена:
от: до:
Название:
Артикул:
Текст:
Выберите категорию:
Все Категории» Абразивный инструмент»» Абразивный инструмент на керамической связке»»» Шлифовальные круги тип 1( прямой профиль) 25А (белые)»»» Шлифовальные круги тип 1( прямой профиль) 63С (зеленые)»»» Шлифовальные круги тип 11( чашечные конические) 25А (белые)»»» Шлифовальные круги тип 11( чашечные конические) 63С (зеленые)»»» Шлифовальные круги тип 12( тарельчатые плоские) 25А (белые)»»» Шлифовальные круги тип 12( тарельчатые плоские) 63С (зеленые)»»» Шлифовальные круги тип 14( тарельчатые) 25А (белые)»»» Шлифовальные круги тип 14( тарельчатые) 63С (зеленые)»»» Шлифовальные круги тип 6»»» Бруски»» Инструмент на бакеллитовой связке»»» Круги отрезные армированные по черным, цветным металлам и нержавеющим сталям тип 41»»» Круги отрезные армированныепо бетону (камню, кирпичу) тип 41»»» Круги зачистные армированные тип 1 (прямой профиль)»»» Сегменты шлифовальные»»» Круги отрезные не армированные»»» Круги для заточки пил тип 3 (конический профиль) »»» Круги зачистные не армированные тип 1 (прямой профиль)»» Инструмент на гибкой основе»»» Наждачная бумага»»»» Наждачная бумага в рулонах»»»» Наждачная бумага в листах»»» Лепестковые круги КЛТ»»» Лепестковые круги КЛ»»» Лепестковые круги КЛО»»» Фибровые диски»»» Клетированные диски»»» Ленты бесконечные»»» Шлифблоки»» Паста ГОИ»» Вулканитовые круги»» Тигли» Измерительный инструмент»» Штангенциркули»» Измерительные приборы»» Калибры»»» Гладкие калибры-пробки»»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr»» Концевые меры длины»» Линейки металлические»» Рулетки»» Угольники слесарные» Стальные клейма и инструменты для маркировки HEIDENPETER»» Серия GRAVUREM-S Standart ( стандартные требования, до 800 МПа)»» Серия CYRILLIC ALPHABET ( КИРИЛЛИЦА)»» Серия OVERSIZES ( высота > 16 мм)»» Серия GRAVUREM-№1 extra-extra ( маркировка нержавеющих сталей, защита от коррозии)»» Серия GRAVUREM-SPECIAL ( повышенная точность оттиска)»» Серия GRAVUREM-T ( контролируемая глубина оттиска)»» Серия GRAVUREM-RP ( точечные)»» Серия GRAVUREM-R ( бережная маркировка)»» ПУАНСОНЫ В НАБОРАХ С ДЕРЖАТЕЛЯМИ»» НУМЕРАЦИОННЫЕ ГОЛОВКИ серии "Compact Marker"»» РУЧНЫЕ ДЕРЖАТЕЛИ ДЛЯ СТАЛЬНЫХ КЛЕЙМ» Металлорежущий инструмент»» Сверла»»» Сверла с коническим хвостовиком Р6М5(HSS) ГОСТ 10903-77, DIN-345»»» Сверла с коническим хвостовиком HSSCo5 (Р6М5К5) ГОСТ 10903-77, DIN-345»»» Сверла с коническим хвостовиком длинные, ГОСТ 12121-77»»» Сверла с цилиндрическим хвостовиком средней серии, ГОСТ 10902-77»»» Сверла с цилиндрическим хвостовиком длинной и удлиненной серий, ГОСТ 886-77 »»» Центровочные сверла ГОСТ 14952-75, ТУ 2-3912-001, DIN 333»»» Сверла монолитные твердосплавные с цилиндрическим хвостовиком ГОСТ 17274-71»»» Наборы сверл»»» Сверла для печатных плат»»» Ступенчатые сверла для листовых материалов»»» Сверла с центральной вставкой по DIN-1897 »»» Сверла двухсторонние»» Метчики»»» Метчики с метрической (М) резьбой»»»» Метчики гаечные прямые и изогнутые»»»» Метчики машинно-ручные ГОСТ 3266-81»»»» Метчики ручные»»» Метчики с трубной цилиндрической (G) резьбой»»» Метчики с трубной конической (Rc) резьбой ГОСТ 6227-80»»» Метчики с дюймовой резьбой»»» Метчики с дюймовой конической (К) резьбой ГОСТ 6227-80»» Развертки»»» Развертки ручные»»» Развертки машинные»» Фрезы»»» Борфрезы»»» Фрезы дисковые отрезные ГОСТ 2679-93»»» Фрезы для пазов шпонок сегментных ГОСТ 6648-79»»» Фрезы концевые с коническим хвостовиком ГОСТ 170»»» Фрезы концевые с цилиндрическим хвостовиком ГОСТ 1702»»» Фрезы модульные»»» Фрезы монолитные (концевые и шпоночные)»»» Фрезы торцевые»»» Фрезы трехсторонние»»» Фрезы цилиндрические»»» Фрезы шпоночные»»» Фрезы червячные»»» Фрезы радиусные выпуклые и вогнутые»» Круглые плашки»»» Плашки круглые коническая трубная (Rc) резьба ГОСТ 6228-80»»» Плашки круглые коническая дюймовая (К) резьба ГОСТ 6228-80»»» Плашки круглые трубная цилиндрическая (G) резьба ГОСТ 6357-81»»» Плашки круглые метрическая (М) резьба ГОСТ 9740-73»» Пластины твердосплавные»»» Напайные пластины»»» Сменные пластины»» Токарные резцы»»» Резцы отрезные ГОСТ 18884-73»»» Резцы подрезные отогнутые ГОСТ 18880-82»»» Резцы проходные отогнутые ГОСТ 18877-82»»» Резцы проходные прямые ГОСТ 18878-73»»» Резцы проходные упорные отогнутые ГОСТ 18879-73»»» Резцы проходные упорные прямые ГОСТ 18879-73»»» Резцы расточные ГОСТ 18882-73, ГОСТ 18883-73»»» Резцы резьбовые ГОСТ 18876-73»»» Канавочные резцы»»» Резцы левые» Сверхдлинные сверла для металла и нержавеющей стали» Алмазный инструмент и инструмент из СТМ»» Карандаши алмазные правящие»» Круги алмазные»» Бруски алмазные правящие»» Круги эльборовые»» Надфили алмазные»» Паста алмазная»» Сверла алмазные»» Сверла алмазные трубчатые»» Стеклорезы алмазные» Оснастка для электро-бензо-пневмоинструмента»» Оснастка для перфораторов»»» Буры для перфораторов SDS+»»» Буры для перфораторов SDSmax»»» Пики, долота, зубила, переходники для перфораторов »» Биты для шуруповертов»»» Биты, насадки, головки, держатели USH»»» Биты, насадки, головки, держатели ПРАКТИКА»» Коронки биметаллические»» Коронки твердосплавные»» Сверла по кирпичу и бетону твердосплавные»» Сверла по стеклу и кафелю»» Сверла по дереву»»» Перовые сверла по дереву»»» Сверла для мебельных стяжек»»» Сверло по дереву 3-х заходное»»» Сверло по дереву спиральное»»» Винтовое сверло по дереву»»» Сверла ФОРСТНЕРА»»» Сверла фрезерные»» Диски пильные с твердосплавными пластинками»» Диски алмазные»» Коронки алмазные»» Корщетки для дрелей и шлифмашинок»» Патроны и переходники для дрелей»» Пилки для электролобзиков»»» Пилки REBIR для электролобзиков »»» Пилки BOSCH для электролобзиков»»» Пилки ПРАКТИКА для электролобзиков»» Полировальные приспособления»» Аккумуляторы для электроинструмента»» Ножи для электрорубанков»» Наборы инструментов и приспособлений» Сварка и пайка»» Все для сварки»» Сварочные электроды»» Сварочная проволока»» Все для пайки» Слесарно-монтажный инструмент»» Головки сменные и приспособления к ним»» Зубила слесарные»» Кельмы»» Стамески, долота»» Клещи»» Ключи»»» Ключи динамометрические»»» Ключи комбинированные»»» Ключи накидные»»» Ключи разводные»»» Ключи рожковые»»» Ключи свечные»»» Ключи торцевые»»» Ключи трубные (КТРы)»»» Ключи шестигранные Г-образные»» Молотки и кувалды»» Наборы инструментов»» Топоры »» Надфили»» Напильники»»» Напильники квадратные»»» Напильники круглые»»» Напильники плоские»»» Напильники полукруглые»»» Напильники ромбические»»» Напильники трехгранные»»» Напильники для заточки цепей бензопил»» Ножевки по металлу»» Ножницы по металлу»» Отвертки»» Плоскогубцы, кусачки, и т.
д.»» Струбцины»» Степлеры ручные и скобы к ним»» Пинцеты» Средства индивидуальной защиты» Станочная оснастка и приспособления»» Воротки для метчиков и плашек»» Станочные оправки тип 7711, тип 7616, тип 7626»» Втулки переходные тип 1751, тип 1761, тип 5361, тип 1655, тип 1676»» Цанги ER тип 7618»» Патроны для сверлильных станков»» Патроны токарные»» Резьбонарезные патроны и головки»» Тиски »» Центры вращения и упорные» Электро- и бензоинструмент» Ручной инструмент»» Степлеры ручные механические и скобы»» Различный ручной инструмент» Смазочные материалы Бренды» ANDRE абразивный инструмент» GRAVUREM MASUS стальные клейма»» КЛЕЙМА БУКВЕННЫЕ»» КЛЕЙМА ЦИФРОВЫЕ»» НАБОРЫ ПУАНСОНОВ С ДЕРЖАТЕЛЯМИ»» ГОЛОВКИ НУМЕРАЦИОННЫЕ серии "Compact Marker"»» ДЕРЖАТЕЛИ ДЛЯ КЛЕЙМ» FANAR металлорежущий инструмент»» Метчики»»» М, Mf- метрическая основная и метрическая мелкая резьба»»»» Машинные метчики»»»»» Серия MasterTAP»»»»» Серия 800»»»»» Серия 800X»»»»» Серия INOX (для обработки нержавеющих сталей)»»»»» Метчики для левой резьбы LH»»»»» Серия 1400»»»»» S-NC серия (для использования в станках с ЧПУ и ОЦ)»»»»» Серия FAN (для обработки сталей, нержавейки, чугуна)»»»»» Серия WGN ( метчики-раскатники)»»»»» Серия AL (для обработки алюминия)»»»»» Серия GAL (для обработки алюминиевых сплавов)»»»»» Серия Az (с шахматным расположением зубов)»»»»» Серия EL (сверхдлинные метчики для глубоких отверстий)»»»»» Серия FAN-Ni (для обработки никеля и жаропрочных сплавов на его основе)»»»»» Серия GG (для обработки чугуна)»»»»» Серия Ti (для обработки титана, никеля, бронзы, легированных и нержавеющих сталей)»»»»» Серия Ms (для обработки меди, бронзы, латуни)»»»»» Серия HRC 50 (для обработки материалов с твердостью до 50HRC)»»»» Машинно-ручные (машинные) однопроходные метчики»»»» Машинно-ручные ( ручные) комплектные метчики»»»»» HSS машинно-ручные ( ручные) комплектные метчики »»»»» INOX машинно-ручные ( ручные) комплектные метчики»»»»» HSS левые машинно-ручные ( ручные) комплектные метчики»»»»» HRC40 машинно-ручные ( ручные) комплектные метчики»»»» Гаечные метчики»»»» Комбинированные метчики-сверла»»»» Метчики-биты»»» G- трубная цилиндрическая резьба»»» UNC- унифицированная американская дюймовая резьба с крупным шагом»»» UNF- унифицированная американская дюймовая резьба с мелким шагом»»» BSW- дюймовая резьба Витуорта с крупным шагом»»» BSF- дюймовая резьба Уитворта с мелким шагом»»» NPT- дюймовая коническая резьба»»» Pg – трубопроводная резьба»»» Rc – трубная коническая резьба»»» Vg- вентильная резьба»» Сверла спиральные ц/х по нержавеющим сталям DIN-338 серия INOX»» Плашки круглые»»» М- метрическая основная и Mf- метрическая мелкая резьба»»»» Плашки круглые серия 800 правая метрическая резьба»»»» Плашки круглые серия 800 левая метрическая резьба»»»» Плашки круглые серии INOX (для обработки нержавеющих сталей) метрическая резьба»»» G- трубная цилиндрическая резьба »»»» Плашки круглые для трубной цилиндрической резьбы G cерия 800»»»» Плашки круглые для трубной цилиндрической резьбы G серия INOX (для обработки нержавеющих сталей)»»» Плашки круглые для американской унифицированной дюймовой резьбы UNC с крупным шагом»»» Плашки круглые для американской унифицированной дюймовой резьбы UNF с мелким шагом»»» Плашки круглые для дюймовой резьбы BSW ( дюймовая резьба Уитворта с крупным шагом)»»» Плашки круглые для дюймовой резьбы BSF ( дюймовая резьба Уитворта с мелким шагом)»»» NPT- американская коническая трубная резьба»»» Pg – трубопроводная резьба»»» R – трубная коническая резьба»»» Vg – вентильная резьба»» Воротки для метчиков и плашек»» Калибры»»» Гладкие калибры-пробки»»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr»» Наборы резьбонарезного инструмента»» Станочная оснастка»» Твердосплавные фрезы»» Фрезы из быстрорежущей стали»» Зенковки с направляющей»» Зенковки»» Конические развертки 1:16» WIERTLA BAILDON сверла»» Сверла с к/х шлифованные HSS, NWKc, DIN 345»» Сверла с к/х по нержавеющей стали серии INOX »» Сверла с ц/х вальцованные HSS, светлые NWKa, DIN 338»» Сверла с ц/х шлифованные HSS, длинные , DIN 340»» Сверла с ц/х шлифованные HSSCo5, длинные , DIN 340, для нержавеющей стали»» Сверла с проточенным хвостовиком»» Сверла для высверливания точечной сварки » GRATTEC – инструменты для снятия заусенцев, фасок и шабрения поверхностей.
» TIVOLY металлорежущий инструмент»» Сверла по металлу средней серии»»» Универсальные сверла для малых диаметров ( < 2.5 мм)»»» Сверла c ц/х по металлу серия "FURIUS"»»» Сверла c ц/х по металлу серия "T"»»» Сверла с ц/х проточенным хвостовиком»» Метчики машинные HSS»» Метчики сверхдлинной серии»» Сверла по металлу экстрадлинной серии»» Зенковки с цилиндрическим хвостовиком»» Воротки для плашек» ZPS-FN – осевой металлорежущий инструмент»» Метчики машинные»»» Метчики машинные P-K-N»»» Метчики машинные серия UNI P-M-K-N»»» Метчики машинные серия -M- ( для нержавеющей стали)»» Сверла»»» Сверла спиральные с цилиндрическим хвостовиком DIN 338 HSSCo5»»» Сверла спиральные с цилиндрическим хвостовиком DIN 340 длинная серия HSSCo5»»» Сверла спиральные с цилиндрическим хвостовиком DIN 340 длинная серия HSS»»» Сверла спиральные с цилиндрическим хвостовиком с направляющей (для сварных точек)»»» Сверла спиральные с цилиндрическим хвостовиком DIN 1869 сверхдлинной серии HSS»»» Сверла спиральные с цилиндрическим хвостовиком DIN 1869 сверхдлинной серии HSSCo5»»» Сверла спиральные с коническим хвостовиком HSS, DIN 345»»» Сверла спиральные с коническим хвостовиком HSSCo5, DIN 345»»» Центровочные сверла тип "А"»»» Центровочные сверла тип "NC"»» Плашки круглые»»» Плашки круглые HSS метрическая резьба P-K-N»»» Плашки круглые HSSCo5 метрическая резьба P-K-M-N»» Фрезы»»» Фрезы концевые быстрорежущие HSSCo8»»» Фрезы концевые твёрдосплавные VHM»» Зенковки конические с цилиндрическим хвостовиком
Производитель:
ВсеABRABOROANDRE abrasive articlesAPX TechnologieASKAYNAK, ТурцияBISON-BIALBOSCHESABFANARFELO, ГерманияGLOBUS, ПольшаGRATTECHavera, ГерманияHeidenpeterHeller, ГерманияIZAR, ИспанияKARNASCHKEMMLERKULLENMP-SNOOK, ЛатвияOregonParitet, ЛатвияPFERDREBIR, ЛатвияSAIT, ИталияTaerosol OYTITEX+, ГерманияTIVOLYUSHWiertla BaildonWILPU, ГерманияYG-1ZM-KOLNOZPS-FNБАЗ (Белгород)БелоруссияБуревестник (Гатчина)ВМПАВТОГерманияЕСАБ-СВЭЛ (СПб)Каменец-ПодольскийКитайКМЗ (Копейск)КОМЗ (Каменск)КРИН (Киров)ЛАЗ (Луга)Межгосметиз (Мценск)МЕТАЛЛИСТ (Глазов)НИЗ (Новосибирск)ПМ (Рязань)ПРАКТИКАРоссияСеверсталь(Череповец)Северсталь-метиз(Орел)СМИ (Арефино)СПРИНТ (Москва)СтИЗСЭЗ (Сычевка)тестТруд (Вача)ЧИЗ (Челябинск)
Новинка:
Всенетда
Спецпредложение:
Всенетда
Результатов на странице:
5203550658095
ГОСТ® для проведения живых демонстраций глобальных систем удаленной морской безопасности, мониторинга, видеонаблюдения и систем GPS-слежения на Международной выставке лодок в Палм-Бич в 2014 году — ГОСТ
GPS-системы слежения за судами
Линейка систем GPS-слежения Tracker использует спутниковую группировку Inmarsat для связи и управления, обеспечивая полное глобальное покрытие во всем мире, кроме крайних полюсов.
Системы Nav-Tracker отчитываются перед веб-сайтом GOST Nav-Tracker, где клиенты могут добавить до 10 получателей для получения электронных писем/текстовых сообщений от системы, а также удаленно включать и выключать 500-метровую геозону вокруг судна. Если судно выйдет за пределы геозоны, когда оно поставлено на охрану, система отправит сообщения о нарушении геозоны с указанием скорости, направления и местоположения судна назначенным получателям. Различные системы GOST Nav-Tracker доступны для удовлетворения потребностей владельцев лодок, например, страховой пакет GOST Nav-Tracker 1.0, который обеспечивает только отслеживание и включает кнопку для локальной постановки и снятия геозоны с охраны. Первоначально разработанный для центральных консолей, ГОСТ НТ-Эволюция 2.0 обеспечивает удаленную безопасность и мониторинг, а также отслеживание. ГОСТ НТ-Эволюция 2.0 также поддерживает до пяти беспроводных реле для управления любой функцией переменного/постоянного тока на борту. Одно из этих реле можно использовать даже с Lumishore Ltd.
Подводные светодиодные фонари пульсируют, когда система ГОСТ срабатывает, увеличивая видимость украденной лодки ночью. Клиенты, купившие базовую систему мониторинга «Нав-Трекер 1.0», могут в любое время перейти на другую систему «Нав-Трекер» ГОСТ, использующую ту же антенну «Нав-Трекер». Дополнительные системы ГОСТ Nav-Tracker можно найти на сайте ГОСТ.
Беспроводная система безопасности и мониторинга
ГОСТ Фантом может поддерживать до 64 беспроводных датчиков для обеспечения безопасности и мониторинга и 8 беспроводных реле для управления любыми функциями переменного/постоянного тока на борту вашего судна. Контролируйте высокий уровень воды в трюме, низкое напряжение, потерю берегового питания, температуру в морозильных камерах для наживки и продуктов, дым, проникновение и многое другое. Сложные маринованные датчики давления на палубе, дверные контакты, двойные оптические пассивные инфракрасные датчики движения и датчики натяжения
вас к вторжению или потенциальной краже вашего судна.
«Предотвратите событие», запрограммировав сирену и мигающие огни на выключение при срабатывании датчика и немедленно отпугните воров. При возникновении события ГОСТ Фантом позвонит/отправит сообщение на 8 телефонных номеров с голосовой записью или текстовым сообщением, информируя вас о состоянии судна и произошедшем событии. Доступны пакеты GOST Phantom и GOST Insight HD, которые включают рекомендуемые датчики безопасности и мониторинга, GPS-слежение и/или удаленное видеонаблюдение.
Глобальная система удаленного видеонаблюдения
Пакеты GOST Watch HD 3G включают в себя все необходимое для удаленного наблюдения за всеми действиями на борту судна в любой точке мира через Интернет. Смотрите живое видео яхты, когда она покидает гавань, или наблюдайте за действиями в салоне, каютах или машинном отделении с любого ПК или смартфона с доступом в Интернет. Камеры можно настроить на запись и отправку видеоклипов по электронной почте или в текстовом сообщении при обнаружении движения.
Система может поддерживать до 6 камер на один вход. Приложение GOST Watch HD доступно для бесплатной загрузки на устройства Apple и Android.
GOST Watch HD VIP Series также доступны пакеты, которые обеспечивают наблюдение в высоком разрешении с использованием высокоскоростного интернет-соединения через линию KVH мини-VSAT Broadband? системы, а также пятидиапазонный сотовый коммуникатор данных GSM / CDMA для использования в зонах покрытия сотовой связи. Суда, оснащенные системой видеонаблюдения GOST Watch HD и тепловизионными камерами ночного видения FLIR серии M, также могут иметь доступ к удаленному управлению PTZ камерами FLIR на борту через веб-сайт и могут просматривать потоковое видео с бортовых камер в реальном времени из любой точки мира. Простой в использовании веб-интерфейс управления панорамированием, наклоном, масштабированием и режимами на веб-сайте GOST Watch HD работает как управляющая шайба на борту, с некоторыми модификациями, которые расширяют возможности удаленного наблюдения.
Наиболее примечательной из этих модификаций является кнопка «Surveillance Scan» одним касанием, которая мгновенно выполняет периферийное сканирование области, непосредственно окружающей судно.
Для получения дополнительной информации о системах ГОСТ посетите стенд 829 на Международной выставке яхт в Палм-Бич в 2014 году или позвоните по номеру
Глобальная система удаленного видеонаблюдения судно из любой точки мира через Интернет. Смотрите живое видео яхты, когда она покидает гавань, или наблюдайте за действиями в салоне, каютах или машинном отделении с любого ПК или смартфона с доступом в Интернет. Камеры можно настроить на запись и отправку видеоклипов по электронной почте или в текстовом сообщении при обнаружении движения. Система может поддерживать до 6 камер на один вход. Приложение GOST Watch HD доступно для бесплатной загрузки на устройства Apple и Android.
GOST Watch HD VIP Series также доступны пакеты, которые обеспечивают наблюдение в высоком разрешении с использованием высокоскоростного интернет-соединения через линию KVH мини-VSAT Broadband? системы, а также пятидиапазонный сотовый коммуникатор данных GSM / CDMA для использования в зонах покрытия сотовой связи.
Суда, оснащенные системой видеонаблюдения GOST Watch HD и тепловизионными камерами ночного видения FLIR серии M, также могут иметь доступ к удаленному управлению PTZ камерами FLIR на борту через веб-сайт и могут просматривать потоковое видео с бортовых камер в реальном времени из любой точки мира. Простой в использовании веб-интерфейс управления панорамированием, наклоном, масштабированием и режимами на веб-сайте GOST Watch HD работает как управляющая шайба на борту, с некоторыми модификациями, которые расширяют возможности удаленного наблюдения. Наиболее примечательной из этих модификаций является кнопка «Surveillance Scan» одним касанием, которая мгновенно выполняет периферийное сканирование области, непосредственно окружающей судно.
Для получения дополнительной информации о системах ГОСТ посетите стенд 829 на Международной выставке лодок в Палм-Бич 2014 или посетите сайт www.gostglobal.com.
Высокоскоростное вычислительное фантомное изображение с помощью пространственного сканирования
Введение
Зародившееся в квантовой оптике 1,2 , фантомное изображение в последнее время привлекает широкое внимание из-за того, что схема однопиксельного изображения может действовать как жизнеспособная альтернатива, когда матричные датчики недоступен, слишком дорог или неэффективен.
После эволюции к классическому свету, затем к вычислительной схеме визуализации 3 , фантомные изображения широко изучались в последнее десятилетие. Из-за внутреннего механизма обмена временем на пространственную разрешающую способность однопиксельного изображения скорость изображения и качество фантомного изображения тесно связаны с количеством шаблонов освещения для кодирования информации о сцене при заданном пространственном разрешении. Чтобы повысить скорость и качество изображения, исследователи приложили большие усилия для подавления шума сенсора 4,5 или оптимизации алгоритма реконструкции 6,7,8,9 . Иными словами, другие исследователи используют информацию из пространственной структуры целевой сцены для проектирования адаптивных шаблонов сцены 10 .
Во всех работах по вычислительному фантомному изображению используется SLM, работающий на десятках или сотнях герц, для создания шаблонов освещения, а низкая эффективность кодирования сильно ограничивает скорость и качество изображения и препятствует практическому использованию фантомного изображения.
В последнее время исследователи пытаются захватить динамические сцены по схеме с одним пикселем, полностью используя скорость модуляции доступного в настоящее время самого быстрого SLM. Мэтью и др. . 11 позволяет получить изображение с частотой 10 Гц, 32 × 32 пикселя или 2,5 Гц, 64 × 64 пикселя, с цифровым зеркальным устройством (DMD), позволяющим предварительно загружать и отображать двоичные шаблоны с максимальной частотой 20,7 кГц, что является максимальным значением для скорость модуляции текущего SLM. Суо и др. . 12 предлагает самосинхронизирующуюся схему для простого использования такого высокоскоростного SLM. Позже, вместе с алгоритмом реконструкции, использующим пространственно-временную избыточность природных сцен, Li и др. . 13 Достичь вычислительного фантомного изображения с частотой 16 Гц и разрешением 64 × 64 пикселя. Несмотря на все эти большие усилия, формирование паттерна освещения по-прежнему недостаточно быстрое и в значительной степени ограничивает скорость обработки изображений фантомов.
Мы замечаем, что пространственное разрешение вычислительного фантомного изображения (обычно менее 100 × 100 пикселей) намного ниже, чем у SLM (обычно выше 800 × 600 пикселей). Объединив этот пробел, мы предлагаем подход, основанный на сканировании, для умножения скорости модуляции освещения путем обмена относительно избыточного пространственного разрешения SLM на гораздо более быструю модуляцию. Во время каждого шаблона DMD мы модулируем освещение, заставляя его охватывать подобласти DMD для создания серии шаблонов с низким разрешением.
Схема представлена на рис. 1, два гальванических зеркала, вращающихся вокруг вертикальных осей, используются для построения горизонтального сканирующего устройства. Эти два зеркала остаются параллельными друг другу во время вращения, поэтому луч, выходящий из GM2, остается параллельным лучу, входящему в GM1, и попадает на DMD под тем же углом падения, что позволяет DMD отражать луч точно в противоположном направлении. Таким образом, луч, входящий и выходящий из GM1, проходит по одной и той же линии, но в противоположных направлениях, а диаграммы направленности в разных положениях DMD выровнены и имеют одно и то же направление распространения (см.
Дополнительное видео). В нашей установке картина освещения совместно определяется рисунком, показанным на DMD, и положением сканирующего луча на DMD. Положение сканирующего луча на DMD определяется углом наклона гальванического зеркала, который можно определить по выходному напряжению платы сервопривода гальванического зеркала. Мы калибруем отображение между положением сканирования и выходным напряжением гальванических зеркал, отображая определенные шаблоны и измеряя выход фотодиода. Подробное описание этого метода калибровки находится в гл. Методы. Что касается источника света, мы используем зеленый лазер с длиной волны 532 нм (DJ532-40 от Thorlabs), а разрешение DMD (Texas Instrument DLP Discovery 4100, 7XGA) составляет 1024 × 768 пикселей с максимальной проекцией бинарных паттернов 20 кГц. . GM1 и GM2 являются одноосевыми сканирующими устройствами (GVS011 от Thorlabs).
Лазерный луч сначала коллимируется и расширяется линзой №1 (Л1) и линзой №2 (Л2), затем поступает в систему качания, состоящую из гальванического зеркала №1 (ГМ1) и гальванического зеркала №2 (ГМ2). Когда два гальванических зеркала вращаются вокруг вертикальных осей, луч перемещает DMD в горизонтальном направлении. Луч кодируется и отражается обратно цифровым зеркальным устройством (DMD) через GM2 и GM1, затем расщепляется светоделителем (BS) и проецируется на сцену после увеличения до нужного размера линзой №3 (L3) и луч формируется квадратной апертурой (SA). Луч, входящий и выходящий из МДД, помечен светло-зеленым и светло-оранжевым цветами соответственно. Свет, кодирующий информацию о сцене, собирается объективом (L4), а затем записывается фотодиодом (PD). Выход PD и положение вращения GM2 оцифровываются картой аналого-цифрового преобразования на компьютере для дальнейшей обработки. GM1 и GM2 настроены на вращение с одинаковой частотой, амплитудой и фазой, что гарантирует, что луч между GM2 и DMD будет параллелен лучу, входящему в GM1.
Полноразмерное изображение
В нашей установке кодированные шаблоны генерируются путем сканирования DMD, а окончательная частота модуляции нашей системы равна
, где F g — частота сканирования двух гальванических зеркал. GM1 и GM2, а Δ x — дальность сканирования луча на ДМД (подробное описание этой переменной см. в гл. Методы), b — число биннинга зеркал ДМД в одном направлении, а δ — размер каждого микрозеркала DMD. В нашей установке F g установлено значение 200 Гц, а расстояние сканирования Δ x составляет 6,6 мм. Наименьшее значение b , которое мы используем, равно 2, потому что для получения изображения b = 1 требуется гораздо более точное механическое и оптическое крепление. Размер зеркала ДМД 13,6 мкм мкм. Таким образом, скорость модуляции бинарного шаблона нашей системы составляет 97 кГц, что примерно в 5 раз быстрее, чем у самого быстрого DMD.
Обратите внимание, что скорость модуляции нашего шаблона сильно ограничена рабочей частотой гальванического зеркала F г , для некоторых высококачественных гальванических зеркал с рабочей частотой, достигающей 1 кГц, напр. CTI 6200 H, скорость того же пиксельного разрешения будет достигать 485 кГц. Разрешение в пикселях в основном определяется размером сканирующего луча с учетом спецификаций DMD. В нашей установке диаметр луча составляет 4 мм, а максимальное разрешение в пикселях, которое мы можем достичь, составляет около 200 × 200.
Результаты
Из уравнения 1 конечная скорость формирования рисунка освещения не зависит от частоты DMD, но настройка рабочей частоты DMD нетривиальна. Чтобы избежать повторяющихся кодовых последовательностей во время развертки пары гальванических зеркал, истечение шаблона DMD должно быть меньше, чем половина периода гальванического зеркала. Другими словами, мы можем установить DMD на любую частоту кадров от 2 до 9.
0052 F g и его максимальная частота. Однако из-за того, что последовательные отсканированные подшаблоны из случайного шаблона с высоким разрешением не полностью независимы друг от друга, это приведет к математическому ухудшению производительности реконструкции. Здесь мы обозначаем количество отсканированных последовательных шаблонов в течение каждого периода DMD как k и проводим эксперимент по моделированию, чтобы проверить его влияние на окончательную реконструкцию и задать настройку частоты кадров DMD.
В частности, сначала мы перемещаем подокно размером 80 × 80 пикселей по случайному двоичному шаблону с высоким разрешением, чтобы сгенерировать k маленьких шаблонов. Затем мы используем эти шаблоны для кодирования информации бинарного изображения, состоящего из символов «ОДИН ПИКСЕЛЬ», также с размером 80 × 80 пикселей. Коррелированные измерения затем генерируются их внутренними продуктами, наложенными на белый гауссовский шум. В этом эксперименте мы изменяем параметр k от 1 до 100 с интервалом 2, а стандартное отклонение шума σ увеличивается от 0 до 0,5% с интервалом 0,02%.
Для реконструкции мы используем метод компрессионного зондирования (CS) 6 с частотой дискретизации 35%, т.е. 2240 паттернов. Функция оптимизации определяется как
Здесь X обозначает функцию пропускания выборки, Ψ — оператор преобразования изображения в пространство с разреженным представлением, а P i и y i это я й шаблон и соответствующее коррелированное измерение ЧР соответственно. Что касается количественной оценки, мы используем RMSE для измерения качества реконструкции. На рис. 2(а) визуализирована производительность реконструкции при различных настройках, а некоторые реконструированные изображения показаны на рис. 2(б) с уровнем шума σ = 0,1%. Мы также моделируем результат визуализации для сцены в оттенках серого и показываем результат на рис. 2(c), следуя той же настройке моделирования с бинарным моделированием, показанным на рис. 2(b). Здесь k = 1 означает, что все шаблоны независимы.
Очевидно, что качество изображения становится хуже с увеличением k , но даже при больших шумах результат при больших k все же восстанавливает достойное изображение как визуально, так и количественно. При реализации следует сначала измерить системный шум, а затем выбрать соответствующую частоту DMD. В этой статье мы установили частоту обновления DMD как 20 F g , что меньше максимальной частоты кадров DMD.
( a ) визуализирует производительность при различных значениях k при различных уровнях шума, при этом наибольшее среднеквадратичное отклонение равно 0,44, а наименьшее среднеквадратичное отклонение равно 0,15. ( b и c ) отображает несколько примеров реконструированных бинарных и полутоновых изображений соответственно, смоделированных с одинаковым уровнем шума σ = 0,1%.
Полноразмерное изображение
При вышеуказанных настройках мы сначала оцениваем основные характеристики изображения предложенной схемы изображения на статическом образце, испытательной таблице разрешения ВВС США 1951 года. Результаты показаны на рис. 3, на котором показан результат реконструкции без сканирования (т. е. с неподвижными обоими гальваническими зеркалами) и с гальваническим зеркальным сканированием по МДД. В реализации мы объединяем 2 × 2 пикселя на DMD в качестве суперпикселя. Разрешение реконструкции в пикселях составляет 80 × 80. Для сканирования мы установили DMD, работающий на частоте 4 кГц, и гальванические зеркала, работающие на частоте 200 Гц, а скорость модуляции освещения составляет 97 кГц. Для получения данных без сканирования мы установили DMD, работающий на частоте 20 кГц, и гальванические зеркала, работающие в режиме без сканирования. Для обоих экспериментов количество шаблонов для визуализации составляет 2240. Таким образом, время получения сканирующей версии составляет около 1/5 от времени несканирующей версии.
Из сравнения результатов визуализации видно, что наша реконструкция имеет приличное качество. качество, с немного более высоким фоновым шумом. В основном это вызвано несовершенной механической модуляцией и незначительно сниженной независимостью случайных паттернов. Несмотря на ухудшение производительности, экспериментально реконструкция по-прежнему имеет гораздо более высокое качество, чем прямая реконструкция при уменьшенной в пять раз частоте дискретизации (показано на рис. 3 (b и c)), и это подтверждает эффективность предложенной стратегии сканирования.
Верхний ряд ( a и b ) показывает результаты реконструкции диаграммы разрешения без сканирования гальваническим зеркалом с использованием 2240 и 448 шаблонов соответственно. В верхней строке ( c ) показан результат реконструкции диаграммы разрешения с гальваническим зеркальным сканированием с использованием 2240 шаблонов.
Нижний ряд ( a , b и c ) сравнивает профиль двух локальных столбцов соответствующих результатов, нанесенных сплошной, штрихпунктирной и пунктирной линиями соответственно.
Полноразмерное изображение
Чтобы продемонстрировать производительность нашей системы, работающей при высокой частоте кадров, мы выполнили однопиксельную визуализацию динамической сцены. В частности, мы помещаем еще один DMD на плоскость образца и отображаем видеопоследовательности с частотой 42 Гц. Поскольку DMD проецирует полутоновые изображения путем временного мультиплексирования бинарных зеркал, что несовместимо с динамическими сценами природы, мы решили позволить DMD работать в бинарном режиме. Кадры DMD отличаются от реальных движущихся сцен, и эта разница аналогична размытию движения при покадровой видеозаписи. Для обычных сцен, движущихся не слишком быстро, видео не показывает заметного размытия, и наша демонстрация динамического изображения является разумной. Кадры объекта синхронизируются пиковым сигналом при измерении PD, который возникает, когда DMD обновляет новый кадр.
Для реконструкции мы извлекаем каждый кадр с помощью алгоритма, основанного на компрессионном восприятии, включающего как пространственные, так и временные априорные ограничения, с функцией оптимизации, определенной как 9.0005
, где X t — выборка в момент времени t , Ψ и Φ — преобразования, применяемые к изображению для разреженного представления, и их минимизация налагает ограничение сглаживания на внутренние и межкадры соответственно. Параметр λ представляет собой весовой коэффициент, уравновешивающий два ограничения. Опытным путем быстро движущиеся сцены благоприятствуют малому λ и наоборот. Можно выбрать параметр адаптивно, как в исх. 13. В данной работе без ограничения общности положим λ = 0,9 эмпирически по динамике суточных сцен. Мы показываем реконструированные результаты двух динамических сцен в реальном времени на рис. 4. Сцены проецируются другим DMD, работающим со скоростью 42 кадра в секунду. Из результатов видно, что наша установка позволяет получать однопиксельные изображения в реальном времени с достойным качеством изображения.
Крошечная разница в уровне шума связана с тем, что алгоритм реконструкции лучше обрабатывает кадры с меньшими белыми областями и более простой структурой. Эта скорость визуализации в 5 раз выше, чем у существующих аналогов (т. е. максимальная частота DMD) и может быть увеличена еще больше (см. раздел «Обсуждения»), в то время как предыдущие системы ограничены частотой формирования паттерна SLM.
Производительность нашей установки на двух динамических сценах.
Полноразмерное изображение
В нашем подходе, благодаря механизму генерации светового паттерна, два соседних паттерна смещаются в направлении сканирования (за исключением пар через два периода DMD). Для простоты будем считать, что направление сканирования горизонтальное. Обозначая два последовательных шаблона как P i и P i −1 , and the pixel indices along horizontal and vertical directions as u and v , the patterns satisfy P i −1 ( u, v ) = P i ( u − 1, v ).
Пусть X обозначает функцию пропускания образца, тогда коррелированное измерение для P i , записанное фотодиодом, будет y i = ∑ u,v P i ( u, v)X(u, v ). Мы делаем вычитание между Y I и Y I -1 и получить
Выше -производные. , P i −1 и соответствующие коррелированные измерения y i и y i −1 . Используя это свойство, мы реконструируем горизонтальный край двух сцен, как показано на рис. 5. Здесь мы устанавливаем разрешение в пикселях как 80 × 80 пикселей, проецируем 2240 шаблонов и используем тот же алгоритм, основанный на компрессионном восприятии, что и в моделирующем эксперименте. Из сравнения между (b) (d) и (c) (e) мы видим, что наш подход может легко обнаруживать края в целевой сцене. Это приложение имеет потенциал для некоторых задач компьютерного зрения, таких как обнаружение движения, отслеживание и т.
д. Напомним, что наше обнаружение уменьшает количество необходимых шаблонов на 50% по сравнению с методом, предложенным Лю и др. . 14 .
( a ) Результат визуализации образца. ( b ) по сравнению с ( c ) Результаты обнаружения краев путем реконструкции на основе измерений, рассчитанных по уравнению. 6, и получение прямой горизонтальной производной от изображения в ( a ).
Полноразмерное изображение
Обсуждения
В этой статье мы предлагаем решить проблему скорости современных вычислительных систем создания фантомных изображений путем обхода ограничений максимальной частоты формирования шаблонов SLM. В частности, мы используем избыточность пространственного разрешения SLM и проводим формирование рисунка освещения, вводя пару гальванических зеркал, периодически перемещающихся по SLM с высоким разрешением. В нашей экспериментальной установке мы достигаем в 5 раз более высокой скорости, чем существующая самая быстрая система, и ее можно увеличить еще больше, используя более совершенные элементы.
В нашей системе скорость во многом определяется рабочей частотой гальванического зеркала и размером микрозеркал DMD. Существует несколько способов достижения гораздо более высокой эффективности. Во-первых, в текущей настройке мы можем использовать гальваническое зеркало более высокого уровня для дальнейшего ускорения. Например, использование CTI 6200H с рабочей частотой 1 кГц увеличит скорость в 5 раз и достигнет 210 кадров в секунду при разрешении 80 × 80 пикселей. Во-вторых, мы также можем использовать акустические оптические дефлекторы (АОД) для развертки, которые могут производить сканирование с частотой 20 кГц и, таким образом, в 20 раз быстрее формировать световые паттерны, т. е. 90,5 МГц. Обратите внимание, что даже с гальваническим зеркалом высокого класса или AOD частота их сканирования все равно меньше половины максимальной частоты обновления DMD (т. Е. 10 кГц), поэтому ускорение возможно в реализации. В-третьих, замена DMD на другой с меньшим размером зеркала (то есть δ ) приведет к дальнейшему ускорению.
Например, использование Texas Instrument DLP Discovery 4100,.9XGA (размер микрозеркал которого δ = 10,8 мкм ) вместо принятого .7XGA ускорит получение изображений еще на 20%. В приложениях можно выбрать специфические для задачи настройки и оптические элементы.
Разрешение в пикселях совместно определяется двумя факторами — размером входа SLM и размером сканирующего луча. Использование DMD с меньшими микрозеркалами увеличит разрешение окончательной реконструкции в пикселях. При той же скорости сканирования нам нужно обменять окончательную частоту кадров на более высокое разрешение. Учитывая характеристики DMD (в основном размер микрозеркала), разрешение в пикселях зависит от размера сканирующего луча, попадающего на DMD. Размер луча ограничен размером гальванического зеркала. На данный момент стандартные гальванические зеркала обычно поддерживают луч диаметром 3~7 мм, что обеспечивает разрешение около 200 × 200 пикселей, и это выше, чем у современных систем формирования фантомных изображений.
Обычно гальваническое зеркало большего размера поддерживает более низкую рабочую частоту (т. е. более медленную модуляцию), поэтому в реальных приложениях необходимо найти компромисс между разрешением в пикселях и скоростью изображения.
Наш подход также имеет некоторые ограничения. Для калибровки системе требуется тщательное механическое крепление, но эту проблему можно эффективно решить, разработав специальное программируемое крепление для DMD, гальванических зеркал и источника света. Еще одно ограничение заключается в том, что в настоящее время схема работает для структурирования света с использованием случайных паттернов и неприменима для других паттернов со специфическими структурами, например. Адамара и синусоидальные модели.
Методы
Геометрия светового пути
В нашей вычислительной системе фантомных изображений во время продолжительности каждого шаблона DMD последовательные кодированные шаблоны освещения с низким разрешением зависят от шаблона высокого разрешения на DMD и позиций (т.
е. подобластей), где луч попадает на DMD. Положение удара определяется углами поворота двух гальванических зеркал. Здесь мы анализируем геометрическую связь между углами поворота пары гальванических зеркал и положением удара.
Как показано на рис. 6(a), гальваническое зеркало №1 (GM1) и гальваническое зеркало №2 (GM2) вращаются вокруг своих осей, обозначенных красными точками, а расстояние между двумя осями равно д . Мы позволяем GM2 всегда поворачиваться в ту же позицию, что и GM1, и, таким образом, удерживать исходящий луч от GM2 параллельно с входящим лучом к GM1. Расстояние d между двумя гальваническими зеркалами составляет 12 см, а расстояние l между ДМД и гальваническим зеркалом 2 составляет около 8 см. Мы используем линзу № 3 (фокусное расстояние = 15 см), показанную на рис. 1, для изображения DMD на плоскости объекта. В начальный момент времени t = 0 пучок показан сплошными черными линиями, а два гальванических зеркала показаны сплошной синей полосой.
Входное напряжение GM1 и GM2 инициализируется равным 0 В, а положение и положение GM1 и GM2 регулируются таким образом, чтобы луч попадал в GM1 и GM2 точно в положении оси вращения. Пусть θ обозначают угол поворота GM1, а x обозначают расстояние от точек попадания луча в GM1 до DMD, тогда мы можем получить . В момент времени t = Δ t луч показан пунктирной черной линией, GM1 и GM2 показаны пунктирной синей полосой. Угол поворота GM1 и GM2 теперь составляет θ + Δ θ , расстояние x изменяется на x +Δ x соответственно, с Δ x = − d sin (2Δ θ ). В нашей установке Δ x определяет закодированную форму луча по изображению, показанному на МДД, а Δ θ = kU , где U — входное напряжение ГМ, управляющее углом его поворота, а k — масштабный коэффициент между входным напряжением GM и выходным углом поворота. Пусть p 0 будет позицией попадания (в пикселях) в DMD в начальном состоянии, а размер пикселя DMD равен 9.
0052 δ 0 , мы можем получить связь между положением пикселя луча в DMD p и входным напряжением GM U как
(Лучший вид в цветном варианте) ( a 90 системы сканирования с двумя гальваническими зеркалами, вид сверху. Гальваническое зеркало №1 (ГМ1) и гальваническое зеркало №2 (ГМ2) вращаются вокруг осей, обозначенных двумя красными точками. GM1 и GM2 при угле поворота θ и θ + Δ θ показаны сплошной и пунктирной линией соответственно. Соответствующие лучи θ и θ + Δ θ также показаны сплошной и пунктирной линией соответственно. Здесь d = 12 см и l = 8 см. ( b ) Установка для калибровки. Мы формируем пучок с квадратной апертурой (SA) и используем собирающую линзу (CL), чтобы собрать все фотоны на фотодиод (PD). ( c ) На DMD показана квадратная рамка, которая может быть покрыта сканирующим лучом под выбранным углом поворота.
( d ) Выходной сигнал во время калибровки, красная сплошная линия — выходное напряжение GM1, а синяя пунктирная кривая — выходной PD. ( e ) Калиброванное сопоставление между положением попадания сканирующего луча и выходным напряжением GM1. Каждый производитель × подразумевает откалиброванные пары сопоставления между положением границы квадрата и соответствующим выходным напряжением GM, а линия является результатом линейной регрессии этих маркеров.
Полноразмерное изображение
Поскольку диапазон сканирования GM мал (менее 4 градусов), уравнение. 7 можно округлить до
Калибровка
На этапе калибровки мы строим сопоставление между положением, в которое попадает сканирующий луч, и соответствующим входным напряжением GM U . Обратите внимание, что, поскольку наш GM имеет выходной сигнал угла поворота по напряжению, который является более точным, чем сигнал входного напряжения, мы используем это выходное напряжение U вместо входного напряжения.
Таким образом, при произвольном U мы можем восстановить область на МДД, охваченную сканирующим лучом. Установка для калибровки показана на рис. 6(б), весь свет через квадратную апертуру собирается непосредственно в ФД. Таким образом, при фиксированном угле поворота GM только свет, отраженный квадратной областью на DMD, в конечном итоге достигнет PD. Калибровка включает следующие два шага: (1) определить положение концов сканирования луча для определения диапазона сканирования; (2) извлеките взаимосвязь отображения между выходными напряжениями GM и соответствующим положением квадратных областей в пределах диапазона сканирования.
На первом этапе мы подаем постоянное напряжение на пару GM, чтобы управлять несканирующим лучом, достигающим двух концов рабочей области DMD соответственно. Затем в каждой конечной позиции горизонтальные и вертикальные линии шириной в один пиксель проецируются на DMD для обнаружения квадратной области попадания сканирующего луча. Поскольку измерения на ЧР будут иметь ступенчатое изменение на границе области удара, мы можем определить границы квадрата, установив пороги выходных данных ЧР.
На втором этапе, как показано в подразд. Геометрия светового пути с небольшим диапазоном сканирования GM, отношение отображения между выходными напряжениями GM и соответствующим положением квадратных областей может быть аппроксимировано линейной зависимостью. Мы генерируем серию квадратных шаблонов кадров с размером области поражения в пределах диапазона и последовательно отображаем их на DMD, как показано на рис. 6 (c). В течение каждого квадратного шаблона кадра мы возбуждаем GM1 и GM2 синусоидальными напряжениями и измеряем изменения частичного разряда в зависимости от угла поворота GM1 и GM2. На рис. 6(d) показаны сигналы частичного разряда кадра (синяя пунктирная кривая) и выходное напряжение GM (сплошная красная линия). Положение пика означает, что сканирующий луч попадает точно в квадратную рамку, показанную на DMD, а отраженный луч проходит через SA. Штриховыми линиями показано соответствующее напряжение ГМ U 0 записывается как отображение квадратной области.
Мы строим центроид каждой квадратной области и соответствующее напряжение GM на рис. 6 (e), из которого мы можем видеть линейную корреляцию, определенную в уравнении. 7 выполняется, когда угол поворота мал.
Дополнительная информация
Как цитировать эту статью : Wang, Y. et al . Высокоскоростное вычислительное изображение призраков с помощью пространственного сканирования. науч. Респ. 7 , 45325; doi: 10.1038/srep45325 (2017).
Примечание издателя: Springer Nature остается нейтральной в отношении юрисдикционных претензий в опубликованных картах и институциональной принадлежности.
Ссылки
Питтман Т., Ших Ю., Стрекалов Д. и Сергиенко А. Оптическое изображение с помощью двухфотонной квантовой запутанности. Физ. Ред. A 52 , R3429 (1995).
КАС ОБЪЯВЛЕНИЯ Статья Google ученый
Стрекалов Д.
, Сергиенко А., Клышко Д., Ших Ю. Наблюдение двухфотонной «фантомной» интерференции и дифракции. Физ. Преподобный Летт. 74 , 3600 (1995).КАС ОБЪЯВЛЕНИЯ Статья Google ученый
Эркмен, Б. И. и Шапиро, Дж. Х. Изображения призраков: от квантовых до классических и вычислительных. Достижения в области оптики и фотоники 2 , 405–450, URL http://aop.osa.org/abstract.cfm?URI=aop-2-4-405(2010).
КАС ОБЪЯВЛЕНИЯ Статья Google ученый
Ферри Ф., Магатти Д., Луджато Л. и Гатти А. Дифференциальное изображение призраков. Физ. Преподобный Летт. 104 , 253603 (2010 г.).
КАС ОБЪЯВЛЕНИЯ Статья Google ученый
Сун, Б., Уэлш, С.С., Эдгар, М.П., Шапиро, Дж. Х. и Пэджетт, М. Дж. Нормализованное фантомное изображение.
Опц. Экспресс 20 , 16892–16901 (2012).ОБЪЯВЛЕНИЕ Статья Google ученый
Кац О., Бромберг Ю. и Зильберберг Ю. Сжатие фантомных изображений. Заяв. физ. лат. 95 , 131110 (2009 г.).
ОБЪЯВЛЕНИЕ Статья Google ученый
Zhang, Z., Ma, X. & Zhong, J. Однопиксельное изображение посредством сбора спектра Фурье. Нац. Коммуна 6 (2015).
Duarte, M. F. et al. Однопиксельное изображение с помощью сжатой выборки. IEEE Signal Proc. Маг. 25 , 83 (2008).
ОБЪЯВЛЕНИЕ Статья Google ученый
Hu, X., Suo, J., Yue, T., Bian, L. & Dai, Q. Сжатие фантомных изображений, управляемое патч-примитивами. Опц. Экспресс 23 , 11092–11104 (2015).
ОБЪЯВЛЕНИЕ Статья Google ученый
Солдевила Ф., Сальвадор-Балагер Э., Клементе П., Таджауэрсе Э. и Лансис Дж. Адаптивная визуализация высокого разрешения с помощью одного фотодиода. Научные отчеты 5 , 14300 (2015).
КАС ОБЪЯВЛЕНИЯ Статья Google ученый
Эдгар М.П. и др. Одновременное видео в реальном времени в видимом и инфракрасном диапазоне с однопиксельными детекторами. Научный представитель 5 (2015).
Suo, J. et al. Самосинхронизирующаяся высокоскоростная вычислительная система создания фантомных изображений: скачок к динамическому захвату. Опц. Лазерная технология. 74 , 65–71 (2015).
ОБЪЯВЛЕНИЕ Статья Google ученый
Li, Z.
, Suo, J., Hu, X. & Dai, Q. Адаптивное к содержанию фантомное изображение динамических сцен. Опц. Экспресс 24 , 7328–36 (2016).ОБЪЯВЛЕНИЕ Google ученый
Лю, X.-F., Яо, X.-R., Лан, R.-M., Ван, C. и Чжай, G.-J. Обнаружение краев на основе градиентного фантомного изображения. Опц. Экспресс 23 , 33802–33811, http://www.opticsexpress.org/abstract.cfm?URI=oe-23-26-33802(2015).
ОБЪЯВЛЕНИЕ Статья Google ученый
, Сергиенко А., Клышко Д., Ших Ю. Наблюдение двухфотонной «фантомной» интерференции и дифракции. Физ. Преподобный Летт. 74 , 3600 (1995).
Опц. Экспресс 20 , 16892–16901 (2012).
, Suo, J., Hu, X. & Dai, Q. Адаптивное к содержанию фантомное изображение динамических сцен. Опц. Экспресс 24 , 7328–36 (2016).Скачать ссылки
Ghost Imperatour 2022 с Mastodon и Spiritbox
Ghost с Mastodon и Spiritbox
Imperator 2022
Понедельник, 19 сентября 2022 г., 19:00.
The Dow Event Center Arena
ВАЖНАЯ ИНФОРМАЦИЯ О МЕРОПРИЯТИИ
Дети Северной Америки, возрадуйтесь… следующий этап своего глобального господства IMPERATOUR.
На североамериканском фестивале IMPERATOUR выступит удостоенная премии GRAMMY® шведская театральная рок-группа, выступающая в качестве хедлайнера.на аренах в США и Канаде (плюс выступление на фестивале Blue Ridge Rock Fest в Вирджинии), который начнется 26 августа на Pechanga Arena в Сан-Диего и продлится до 23 сентября в Resch Center в Грин-Бей.
Недавно объявленные даты будут включать в себя первое выступление Ghost в Северной Америке после выпуска его пятого альбома IMPERA 11 марта 2022 года на лейбле Loma Vista Recordings. Как сообщает THE LOS ANGELES TIMES на обложке календаря, Ghost «покорил металл и чарты», когда IMPERA дебютировала на первом месте в чартах альбомов США, войдя в Billboard 200 на второе место с продажами почти 70 000 за первую неделю. . На международном уровне IMPERA заняла первое место в родной для группы Швеции, а также в Германии и Финляндии, а также вошла в пятерку лучших в Великобритании (№2), Нидерландах (№2), Бельгии (№2), Канаде (№3), Австралия (#3), Франция (#5), Ирландия (#5) и другие страны.
Спродюсировано Класом Олундом и сведено Энди Уоллесом, а также включает «Spillways», провозглашенную «Нью-Йорк Таймс» «сладко сконструированной рок-мелодией», № 1 в чарте Billboard Rock Chart (BDS) «Call Me Little Sunshine» и Active. Рок-сингл № 1 на радио «Hunter’s Moon» — IMPERA считает, что Ghost перенеслись на столетия вперед из эпохи «черной чумы» своего предыдущего альбома, Prequelle, номинированного на премию «Грэмми» в номинации «Лучший рок-альбом» 2018 года, — или, как выразился ROLLING STONE, «Ghost предсказал пандемию, теперь металлическая группа предсказывает падение империй». В результате получилась самая амбициозная и лирически острая запись в каноне Ghost: на протяжении 12-песенного цикла IMPERA империи поднимаются и рушатся, потенциальные мессии нагнетают шумиху (как финансовую, так и духовную), пророчества предсказываются, как небеса. наполнен небесными телами, божественными и рукотворными… В общем, самая актуальная и актуальная тема Ghost на сегодняшний день расположена на гипнотическом и мрачно-красочном мелодическом фоне, что делает IMPERA непревзойденной для прослушивания — но безошибочно, типично Ghost.
Объявление о североамериканском свинге IMPERATOUR завершает настоящий шторм мании призраков, совпадая с восхождением на этой неделе песни «Call Me Little Sunshine» на вершину чарта Rock Radio и выпуском новейшей части Chapter 11: Family Dinner. из продолжительной повествовательной серии веб-эпизодов Ghost. В этой следующей главе мы находим Папу Эмеритуса IV, вернувшегося в Министерство, присоединившегося к Сестре Императору, мистеру Салтариану и духу Папы Нихила за обедом из китайской еды на вынос. Чтобы занять место на ужине воссоединения, идите ЗДЕСЬ .
Поддержку на всех концертах (за исключением Green Bay, на котором будет выступать Carcass, и Blue Ridge Rock Fest) будет оказывать группа Mastodon, удостоенная премии GRAMMY®, которая постепенно превратилась в одну из самых влиятельных и неповторимых и культовые рок-группы современности. С момента своего появления в 2000 году квартет из Атланты бросил вызов как звуковым, так и тематическим границам с не поддающимся категоризации, неоспоримым и бескомпромиссным видением, не похожим ни на что другое в музыке.
Это видение проявилось в ходе таких канонических альбомов, как «Левиафан», который попал в желанный список «100 величайших металлических альбомов всех времен» журнала Rolling Stone. После оригинального Crack The Skye [названный Time одним из лучших альбомов 2009 года], они трижды подряд дебютировали в десятке лучших в Billboard Top 200 с The Hunter [2011], Once More ‘Round the Sun [2014] , и Император Песка [2017]. Из шести карьерных номинаций они получили премию GRAMMY® в категории «Лучшее метал-исполнение» за «Sultan’s Curse». Они представляют собой редкую творческую силу, чью музыку можно почувствовать повсюду: от «Игры престолов», «Взрослого плавания», «Исторического канала» и фильмов комиксов DC до «Коачеллы» и «Боннару». Они особенно поддержали Фонд исследований рака поджелудочной железы Хиршберга, исполнив «Stairway To Heaven» в честь покойного менеджера Ника Джона. Группа достигла еще одного критического максимума благодаря своему девятому полнометражному альбому 9.
0680 Тише и мрачнее . Песня «Pushing The Tides», номинированная на премию GRAMMY®, стала третьим подряд номером 1 для группы в чарте Billboard Hard Rock Albums Chart. Он завершил 2021 год в более чем дюжине списков на конец года с восторженными отзывами Rolling Stone: «Мы получаем все, от некоторых из самых крутых рокеров группы на сегодняшний день до некоторых из их самых впечатляющих эпических произведений». Развиваясь по мере того, как они вводят рок в новые сферы, они навсегда остаются тем же самым непредсказуемым зверем-первопроходцем — мастодонтом.
Место проведения Предпродажа: Четверг, 19 мая 2022 г., с 10:00 до 22:00.
Билеты на место проведения предпродажи будут доступны онлайн только на сайте AXS.com с кодом предпродажи. Чтобы получить предпродажный код, подпишитесь на нашу бесплатную рассылку по электронной почте по адресу https://bit.ly/2LC76Y2 или загрузите наше бесплатное мобильное приложение и включите push-уведомления до четверга, 19 мая 2021 г.
, 9:59. Наше мобильное приложение доступно для загрузки в App Store для устройств IOS и в Google Play для устройств Android. Код Venue Presale будет отправлен по электронной почте, когда начнется предпродажа (19 мая).примерно в 10:00).
Об Acts:
Ghost
GHOST продолжает укреплять и подтверждать свой статус одной из самых уважаемых и знаменитых творческих сил в мире. Получив более миллиарда прослушиваний, шведская театральная рок-группа, получившая премию ГРЭММИ, продолжает дарить «эйфорическое зрелище» (ROLLING STONE) своих живых выступлений постоянно растущей и все более страстной публике, выступая хедлайнерами на концертных площадках, в том числе на аншлаговых концертах The Forum. в Лос-Анджелесе и Barclays Center в Нью-Йорке до O2 Arena в Лондоне и Avicii Arena в Стокгольме. В марте 2022 года THE LOS ANGELES TIMES сообщила в статье на обложке календаря, что Ghost «покорили металл и чарты», когда их пятый альбом IMPERA дебютировал на первом месте в чартах альбомов США, войдя в Billboard 200 на второе место и занимает первое место в родной для группы Швеции, а также Германии и Финляндии, а также входит в пятерку лучших в Великобритании (№ 2), Нидерландах (№ 2), Бельгии (№ 2), Канаде (№ 3), Австралии (№ 2).
3), Франция (#5), Ирландия (#5) и другие. Спродюсировано Класом Олундом и сведено Энди Уоллесом, а также с участием песни Spillways, которую THE NEW YORK TIMES назвали «красиво сконструированной рок-мелодией», песней «Call Me Little Sunshine» №7 на YouTube и радио-синглом Active Rock №1. «Hunter’s Moon» — IMPERA находит, что Ghost перенеслись на столетия вперед из эпохи «Чёрной чумы» своего предыдущего альбома, номинированного на премию «Грэмми» в номинации «Лучший рок-альбом» 2018 года Prequelle, или, как выразился ROLLING STONE, «Ghost предсказал пандемию, теперь метал-группа предсказывает падение». империй». В результате получилась самая амбициозная и лирически острая запись в каноне Ghost: в течение 12-песенного цикла IMPERA империи поднимаются и рушатся, потенциальные мессии раздувают свою шумиху (как финансовую, так и духовную), пророчества предсказываются как небеса. наполнен небесными телами, божественными и рукотворными… В целом, самая актуальная и актуальная тема Ghost на сегодняшний день расположена на гипнотическом и мрачно-красочном мелодическом фоне, что делает IMPERA слушанием, не похожим ни на что другое, но безошибочно, типичным Ghost.
Мастодонт
Смерть неизбежна. Время — драгоценный, исчерпаемый ресурс. Сожаление проистекает исключительно из нашей коллективной неспособности сопоставить эти две истины. Друг внезапно уходит из жизни, и вам приходится думать обо всех тех случаях, когда вы могли бы сказать, как сильно вы его цените, но не сказали, потому что вы полагали, что всегда будет следующий раз. Партнерство рушится, и вам остается размышлять о моментах, которые вы считали само собой разумеющимися, о том, как вы могли бы быть более активными. Группе не хватает дальновидности, чтобы предсказать, что гастроли прекратятся на два года, и она не оставит все это на сцене прошлой ночью; или подумайте о фанате, который не выходит на бис, потому что ему нужны дополнительные полчаса сна.
Эти опасения не были гипотетическими для Mastodon . Основной состав существует уже 21 год, вечность в высших эшелонах металла, где даже самые легендарные названия групп в конечном итоге становятся брендами, укомплектованными постоянно меняющимся составом наемников.
И все же Бранн Дейлор , Брент Хайндс , Билл Келлихер и Трой Сандерс пережили достаточно личных и коллективных трагедий, чтобы поставить под угрозу их непреклонную связь — смерть их давнего друга и менеджера Ник Джон после борьбы с раком поджелудочной железы, разрушительной глобальной пандемией, которая поставила под угрозу их веру, семьи и средства к существованию. Десятилетия успеха мастодонта и братство между его четырьмя членами не сделали их более невосприимчивыми к возможности того, что завтра все это может расколоться. Мастодонт увидел конец и посвятил себя новому началу, а Тишина и Мрачность не принимает ни одного момента как должное.
И этих моментов больше, чем на любом предыдущем выпуске Mastodon . Поначалу кажется унизительным просто описывать Hush And Grim как девятый альбом Mastodon — их первый двойной LP, который длится 88 минут, смело бросает вызов общепринятым предположениям о концентрации внимания в эпоху потокового вещания.
С размахом студийного фильма, текстурой романа и размахом лучших хитов, Hush And Grim — это Mastodon отдает дань уважения Джону , построив вечный памятник. «Он всегда оказывал влияние, когда был жив», — с тоской констатирует Хайндс . «И теперь он имеет еще большее влияние».
Подумайте, почему двойные альбомы часто называют «монументальными». Mastodon очень хорошо понимают, что этот формат говорит об их наследии в тяжелой музыке. Дейлор вспоминает годы своего юношества, впитывая каждую ноту эпопей о построении мира, таких как «Агнец ложится на Бродвее», «Физические граффити 9».0681 и The Wall, знаковые произведения групп, чье вдохновение и мастерство одновременно достигли апогея. «Чтобы выпустить двойной альбом в наши дни, нужно немного мужества или несколько яичников», — шутит Dailor . «Я пытался сказать яичники, потому что я думаю, что это более мощно».
Mastodon коренным образом изменили направление метала 21-го века на классике 2004 года Leviathan , , и каждый последующий альбом продолжал формировать жанр в своем образе. В 2018 году пятикратные номинанты Mastodon выиграл свой первый GRAMMY ® , с «Проклятие султана» , получив Best Metal Performance. Возможно, более впечатляющим было то, что Emperor of Sand был номинирован на Лучший Рок Альбом , а главный сингл «Show Yourself» попал в пятерку лучших в чарте Billboard Mainstream Rock. Не жертвуя ни на йоту своей интенсивностью и интеллектом, Мастодонт оставил след в поп-культуре с Взрослых плавания до позднего сетевого телевидения, от History Channel Counting Cars до HBO Game of Thrones , от DC Comics Dark Knight Metal 665656565656565656565615619 гг.
Музыка .
Но, как отмечает Сандерс , «наиболее четкое представление о нас — это когда мы входим в свой цикл и создаем здоровую, динамичную и красивую запись сверху донизу. Это то, на чем мы в конечном итоге процветаем». Hushed And Grim только подчеркивает то, что многие достижения группы выразили на данный момент – Mastodon вышли за рамки любого жанра, воодушевленные нежеланием идти на компромисс, что привело к их самому обширному и доступному релизу. Здесь нет ни интерлюдий, ни наполнителей, ни стереотипного наворота, которым сопровождаются даже самые почитаемые двойные альбомы. С духом Ника Джона , пронизывающим всю его полноту, «каждая песня имеет место в наших сердцах» 9.0025 Келлихер стресс.
Повсюду, Мастодонт путешествуют сквозь время и пространство, используя память и воображение, опираясь на свой опыт и формирующие влияния, чтобы открывать новые порталы.
На «Pushing the Tides», они существуют на захватывающем пересечении металла и пост-хардкора, «The Beast» вздымающийся южный рок, изобилующий национальным вкладом гитариста Маркуса Кинга , создает альтернативную историю Allman Brothers делят бутылку Jack Daniels с Black Sabbath, «Had it All» включает гитарное соло из Kim Thayil из Soundgarden и немного классической валторны Jody Sanders , Mother of Troy , переосмысливая Mastodon как группу, смешавшуюся с монстрами Headbanger’s Ball. За всем этим следит легендарный продюсер Дэвид Боттрилл , теперь включая Hush And Grim , наряду с его предыдущими прогрессивными поп-музыкантами Питера Гэбриэла, Tool и King Crimson.
Тем не менее, несмотря на все их техническое мастерство и амбициозную музыкальность, самый смелый аспект Hshed And Grim исходит от голосов самих Mastodon .
Дело не только в огромном росте, достигнутом всеми участниками как вокальные исполнители, примером чего являются взрывные крики «The Crux» и болезненный рефрен «Skeleton of Splendor» ; есть безошибочно узнаваемая выразительная стойкость, которую невозможно натренировать, для раскрытия которой требуются годы выносливости и боли.
По мере того, как музыка Mastodon продолжает расширяться, каждый участник путешествовал внутрь, глубже, чтобы раскрыть свои самые эмоционально прозрачные тексты. «Одна вещь, которую я заметил в отношении долголетия, это то, что вы избавляетесь от бреда и становитесь более честным», — размышляет Сандерс . В прошлом альбомы Mastodon были настолько запоминающимися в своей метафорической массе, что грозили поглотить их целиком — это группа «Моби Дик», группа «Распутин», ребята, писавшие о волках и черепах. «Мы извлекаем подлинные эмоции из нашего жизненного опыта», Сандерс объясняет.
«И мы направляем это через искусство, которое мы называем Mastodon». И темы разбитого сердца, радости и надежды, которые всегда лежали в основе самой значимой работы группы, выдвинуты на первый план на Hshed And Grim .
Смотри, они по-прежнему называются Mastodon – металл здесь, Kelliher и Hinds’ риффы по-прежнему массивны, Sanders’ Bass может сравнять с землей гору, а Dailor барабанит каждый бит как ослепительно в его хитросплетениях. Тем не менее, высокая «Had It All» изначально был построен из простого акустического бренчания Сандерса , взаимодействия Келлихера и Хайндса впечатляет новым, проворным чувством мелодии, а сдержанность Дейлора так же волнует, как и его ослепление. заполняет как «The Beast» привносит в свой репертуар медленную южную перетасовку.
Но Тишина и Мрачность заставляет вас увидеть Мастодонта такими, какими они всегда были — четырьмя друзьями из Атланты, которые переживают те же трудности, что и мы с вами.0680 «Я обратил горе в лекарство», «Я чувствую давление», «Смерть приходит и приносит с собой серп и мир», «Оставить тебя — самое трудное, что я сделал», — вот их припевы , который будет разделен между Mastodon и слушателем на равных. «Любовь моя, такая сильная/Горы, которые мы сделали вдали/Они останутся с нами» – это Мастодонт напутствие на закрытие «Гигантий», и мы все включено , самим себе, поклонникам, которые остались с ними на протяжении многих лет, и новым, которые придут. И до Ника Джонса. Наше время вместе не может длиться вечно, и, неизбежно, Мастодонт может однажды исчезнуть. Тишина и Мрачность останется.
Spiritbox.
наполненные жизнью и создающие что-то замечательное своей музыкой. Их хит «Holy Roller» стал песней № 1 2020 года для группы — вокалистки Кортни ЛаПланте, гитариста Майкла Стрингера, басиста Билла Крука и барабанщика Зева Розенберга — песня № 1 2020 года на Sirius XM , и трио накопило ошеломляющие XXX миллионов потоков по своему каталогу. С амбициозным и интеллектуальным дебютным полноформатным альбомом Eternal Blue , выпущенным в мире, успехи Spiritbox продолжают катиться, а их первый LP возглавил чарты рока и хард-рока США и Канады, пробившись в топ-20 в Великобритании и Германии. и Австралии и достигла 13-го места в чарте Billboard 200 .
Музыка Spiritbox характеризуется яростной интенсивностью, непоколебимой эмоциональностью и техническим великолепием. Фронтмен Architects Сэм Картер является известным поклонником и участвует в Eternal Blue Песня «Yellowjacket». В другом месте сингл «Circle With Me» легко сочетает светлые и темные, мягкие и тяжелые грани звучания группы, а в «Secret Garden» Spiritbox захватывающе смешивает поп-музыку с прог-роком.
Совокупный результат — это группа, которая «выпустила ошеломляюще блестящую пластинку, которая оглушительно поднимает шумиху» ( Metal Hammer ), и с неразрывной связью между собой и своими поклонниками, Кортни, Майк, Билл и Зев остаются на месте. определили, что феномен Spiritbox продолжает привлекать все больше и больше последователей, которые отождествляют себя с Eternal Blue Творческий и универсальный обмен сообщениями.
Ношение масок будет поощряться. Вступительные требования могут быть изменены.
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ МЕСТО ПРОВЕДЕНИЯ ПОЛИТИКИ И ПРОЦЕДУРЫ COVID-19
В продаже: Пятница, 20 мая 2022 г., 10:00
Билеты в продаже для широкой публики или будут доступны на сайте.com лично только в кассе Dow Event Center по четвергам с 10:00 до 14:00. и пятница с 10:00 до 17:00. Пожалуйста, посетите внутреннее окно № 10 в это время.
