Замовити Калібри різьбові з доставкою по всій Україні

Калібри для метричної різьби ГОСТ 24997-81

Конструкція та основні розміри:

• ГОСТ 17756-72
• ГОСТ 17767-72

Поля допусків:

• для пробок 5H6H, 6H, 7H, 6G, 7G
• для кілець і контркалибров 6g, 8g, 4h, 6h, 8h, 6е, 6d

для контролю метричної різьби з профілем по ГОСТ 9150-81, основними розмірами по ГОСТ 24705-81 і ГОСТ 24706-81 і допусками по ГОСТ 16093-81, ГОСТ 4608-81, ГОСТ 24834-81 і ГОСТ 11709-81

Види різьбових калібрів:

• ПР — прохідні робочі пробки і кільця
• НЕ — непрохідні робочі пробки і кільця
• До-І — контрольні пробки для кілець типу ПР
• КІ-НЕ — контрольні пробки для кілець типу НЕ (контркалибры для контролю зносу кілець)

Приклади позначення при замовленні:

• Вставка M 27×1,5 ПР 6H
• Кільце M 27×1,5 НЕ 6g
• Вставка M 27×1,5 До-І 6g LH

Увага! Оскільки вставки ПР зношуються швидше вставок, а ручки практично не зношуються, рекомендується замовляти вставки окремо.

• Пробки різьбові зі вставками з повним профілем різьби діаметром 1-100 мм (ГОСТ 17756-72)

  Позначення калібру-пробки (вставки): ПР, КИ-НЕ
• Пробки різьбові зі вставками з укороченим профілем різьби діаметром 1-100 мм (ГОСТ 17756-72)
  Позначення калібру-пробки (вставки): НЕ, КИ
• Пробки різьбові з повним профілем різьби діаметром 105-300 мм (ГОСТ 17761-72)
  Позначення калібру-пробки: ПР, КІ НЕ. Виготовляються з двома ручками
• Пробки різьбові з укороченим профілем різьби діаметром 105-300 мм (ГОСТ 17762-72)
  Позначення калібру-пробки: НЕ, КИ. Виготовляються з двома ручками
• Кільця різьбові з повним профілем різьби діаметром 1-100 мм (ГОСТ 17763-72)
  Позначення калібру-кільця: ПР
• Кільця різьбові з укороченим профілем різьби діаметром 1– 100 мм (ГОСТ 17764-72)
  Позначення калібру-кільця: НЕ
• Кільця різьбові з повним профілем різьби діаметром 105-300 мм (ГОСТ 17765-72)
  Позначення калібру-кільця: ПР. Виготовляються з двома ручками
• Кільця різьбові з укороченим профілем різьби діаметром 105-300 мм (ГОСТ 17766-72)
  Позначення калібру-кільця: НЕ. Виготовляються з двома ручками

Калібри різьбові призначені для контролю середнього діаметра різьби. Зовнішню різьбу перевіряють різьбовими кільцями, внутрішню – різьбовими пробками.

Нарізний калібр-пробка конструктивно може виконується, або з двома різьбами на різних кінцях калібру ( з одного боку прохідна частина, з іншого боку не прохідна частина, або тільки з прохідний різьбленням на одній стороні калібру.

Нарізний калібр-кільце призначений для контролю зовнішнього діаметра різьби.

Нарізний калібр-кільце виконується в комплекті – прохід ПР і не прохід НЕ, що дозволяє здійснювати контроль в межах поля допуску різьби. Може поставлятися поштучно.

Калібри для трубної циліндричної різьби (1/16″-6″) ГОСТ 2533-88

Конструкція та основні розміри:

ГОСТ 18922-73

ГОСТ 18932-73

Призначення: для контролю трубної циліндричної різьби ГОСТ 6357-81

Класи точності різьби: А і В

Види калібрів:

• ПР — прохідні пробки і кільця
• ПР — прохідні пробки і кільця
• НЕ кл. А — непрохідні пробки і кільця класу точності А
• НЕ кл. В — непрохідні пробки і кільця класу точності
• До-І, КІ-НЕ — пробки контрольні (для контролю зносу кілець відповідного класу точності)

Приклади позначення при замовленні:

• Пробка G 1 1/8″ ПР
• Кільце G 1 1/8″ НЕ кл. А
• Пробка G 1 1/8″ До-І кл. В LH

Позначення розміру різьби: 1/16″, 1/8″, 1/4″, 3/8″, 1/2″, 5/8, 3/4″, 7/8, 1″, 1 1/4″, 1 3/8″, 1 1/2″, 1 3/4″, 2″, 2 1/4″, 2 1/2″, 2 3/4″, 3″, 3 1/4″, 3 1/2″, 3 3/4″, 4″, 4 1/2″, 5″, 5 1/2″, 6″

Крок різьби, мм: 0,907; 1,337; 1,814; 2,309

Кут профілю: 55°

Корисна інформація:

Таблиця кроків різьби для основних і дрібних метричних різьб ГОСТ 8724-81

Діаметр Крок різьби P, мм Основний крок Дрібний крок 1 Дрібний крок 2 Дрібний крок 3 М1 0. 25 – – – М1.2 0.25 – – – М1.4 0.3 – – – М1.6 0.35 – – – М1.8 0.35 – – – М4 0.7 0.5 – – М5 0.8 0.5 – – М6 1 0.75 0.5 – М8 1.25 1 0.75 0.5 М10 1.5 1.25 1 0.75 М12 1.75 1.5 1.25 1 М14 2 1.5 1.25 1 М16 2 1.5 – 1 М18 2.5 2 1.25 1 М20 2.5 2 1. 25 1 М22 2.5 2 1.5 1 М24 3 2 1.5 1 М27 3 2 1.5 1 М30 3.5 2 1.5 1 М33 3.5 2 1.5 – М36 4 3 2 1.5 М39 4 3 2 1.5 М42 4.5 3 2 1.5 М45 4.5 3 2 1.5 М48 5 3 2 1.5 М52 5 4 2 1.5 М56 5.5 4 3 1.5 М60 5.5 4 3 1.5 М64 6 4 3 2 М68 6 4 3 2 Поля допусків зовнішньої і внутрішньої різьби, встановлені в класах точності для метричної різьби ГОСТ 16093-2004 Клас точності Довжина згвинчування S “короткі” N “нормальні” L “довгі” Поле допуску зовнішньої різьби (кільця, пробки контрольні) Точний     –    (3h5h) – – – (4g) 4h – – (5h5h) Середній 5g6g (5h5h) (6d) 6е 6f 6g 6h (7e6e) 7g6g (7h6h) Грубий   –   – – (8е) – 8g – (9е8е) (9g3g)       Клас точності Довжина згвинчування S “короткі” N “нормальні” L “довгі” Поле допуску внутрішньої різьби (пробки робочі) Точний     –    4Н – 5H – 6H Середній (5G) 5Н 6G 6H (7G) 7H Грубий   –   – (7G) 7H (3G) 8H

Поля допусків, виділені жирним шрифтом призначені для вибору в першу чергу.

Поля допусків зовнішньої і внутрішньої різьби, встановлені в класах точності для
трапецеїдальної різьби ГОСТ 9562-81

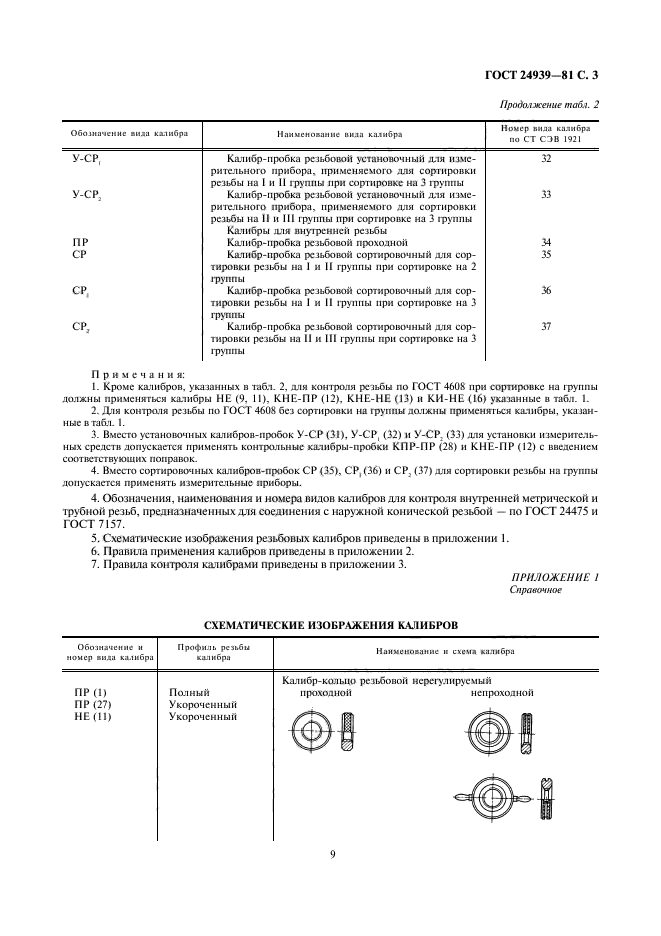

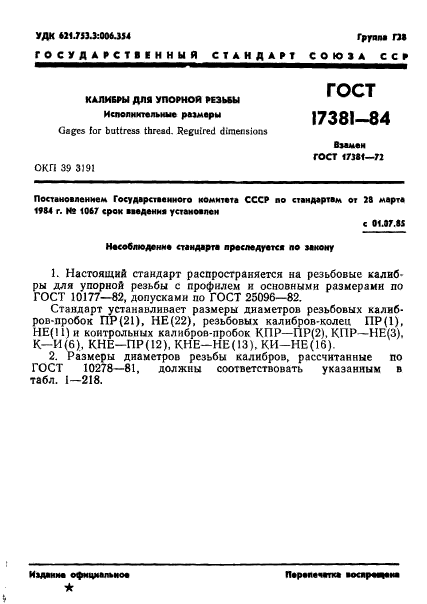

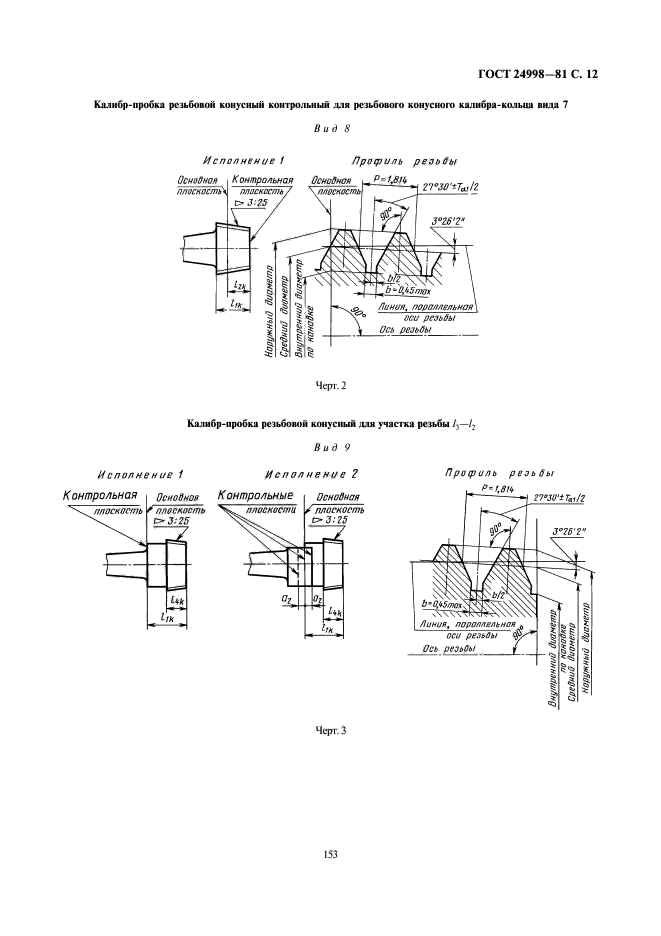

Види калібрів для циліндричних різьб. ГОСТ 24939-81

Робочі різьбові калібри для циліндричних різьб поставляються комплектом і складаються з двох штук: «прохідний» ПР і «непрохідний» НЕ.

ПР – контролює найбільший середній діаметр (наведений середній діаметр) і, одночасно, найбільший внутрішній діаметр різьби;

НЕ – контролює найменший середній діаметр різьби. Допускається загвинчування калібру до двох обертів.

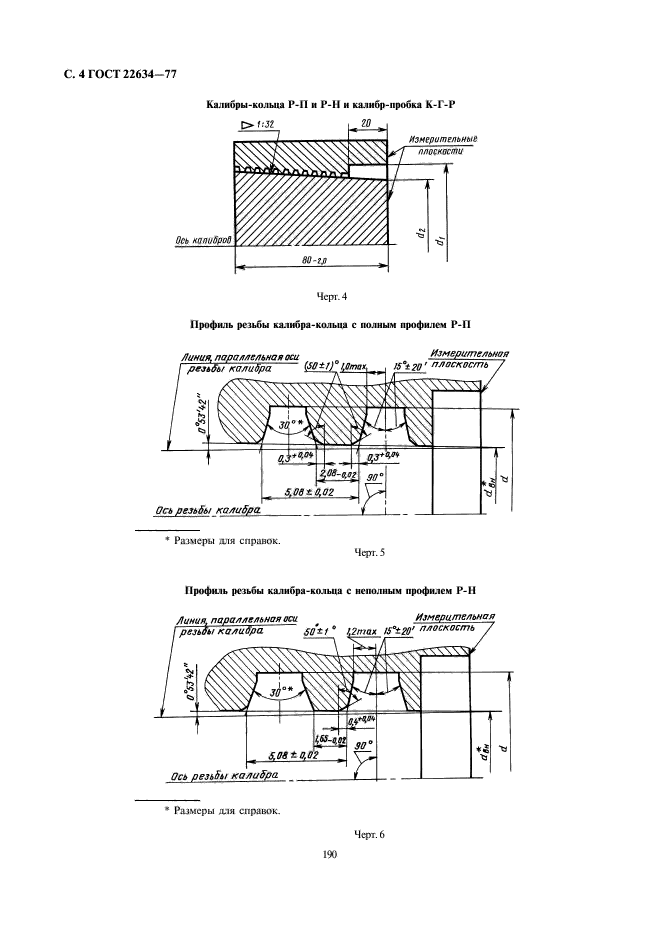

Для контролю зовнішньої різьби застосовуються калібр-кільця, для контролю внутрішньої різьби застосовуються калібр-пробки. Іноді пробки називають «вставки», за фактом – це одне і теж, «вставка» – це ПР, або НЕ без ручки. Пробки виготовляються комплектом на одній ручці ПР і НЕ у вигляді «гантелі» для діаметрів до 50 мм, також, за бажанням замовника, можуть бути виконані поштучно в окремій упаковці.

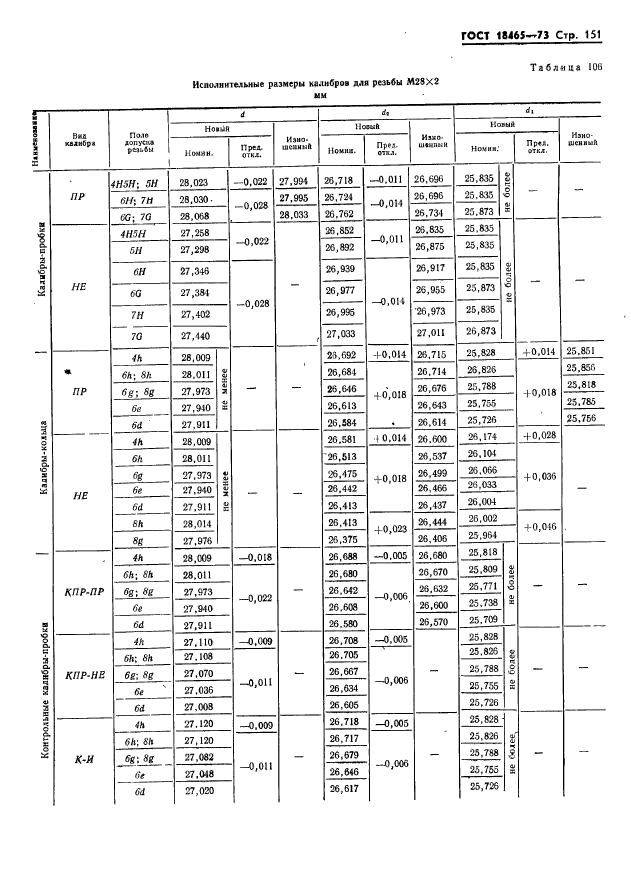

Виготовлення робочих кілець не можливо без застосування наступних контркалибров:

КПР-ПР – калібр повинен вільно угвинчуватися в контрольований калібр-кільце. Свинчиваемость калібру-пробки з калібром-кільцем означає, що наведений середній діаметр калібр-кільця не менше встановленого найменшого граничного розміру, а зовнішній діаметр калібру-кільця не менше найбільшого зовнішнього діаметра зовнішньої різьби.

КПР-НЕ – калібр контролює найбільший середній діаметр калібру-кільця. Калібр, не повинен угвинчуватися в контрольований калібр-кільце. Допускається вгвинчування до одного обороту з кожної сторони калібра-кільця.

КНЄ-ПР – Калібр контролює найменший середній діаметр (наведений середній діаметр) калібра-кільця. Калібр має вільно угвинчуватися в контрольований калібр-кільце. Свинчиваемость калібру-пробки з калібром-кільцем означає, що наведений середній діаметр калібру-кільця не менше встановленого найменшого граничного розміру

КНЄ-НЕ – Калібр контролює найбільший середній діаметр калібру-кільця. Калібр не повинен угвинчуватися в контрольований калібр-кільце. Допускається вгвинчування до одного обороту з кожної сторони калібра-кільця.

Все эти калибры предназначены для проверки только новых рабочих колец и как правило, применяется только у изготовителя калибров. Использование данных калибров для входного контроля партий колец другого изготовителя является не корректным, т.к. в случае фактического нахождения среднего диаметра контркалибров на разных пределах поля допуска, может привести к не свинчиванию. Оптимальным является контроль «родными» контрольными пробками. В настоящее время производство не хранит длительное время партию технологических контркалибров КПР-ПР, КПР-НЕ, КНЕ-ПР и КНЕ-НЕ и по мере износа чугунных притиров, перетачивает контрольные пробки на меньший диаметр с изготовлением новых при получении очередного заказа.

В процессе эксплуатации, рабочие калибры-кольца стачиваются, что приводит к увеличению их диаметров, для проверки выхода размера за предел допуска, применяются контрольные пробки износа:

КИ – применяется для проверки проходного кольца ПР. Калибр не должен ввинчиваться в контролируемый калибр-кольцо. Допускается ввинчи­вание до двух оборотов с каждой стороны.

КИ-НЕ – применяется для проверки непроходного кольца НЕ. Калибр не должен ввинчиваться в контролируемый калибр-кольцо. Допускается ввинчи­вание до двух оборотов с каждой стороны.

В случае, если контрольная пробка износа КИ или КИ-НЕ ввинтилась более чем на два оборота, кольцо считается изношенным и не подлежит дальнейшей эксплуатации.

Контрольних різьбових калібрів-кілець не буває, для перевірки зовнішньої різьби робочих пробок застосовують універсальні методи контролю.

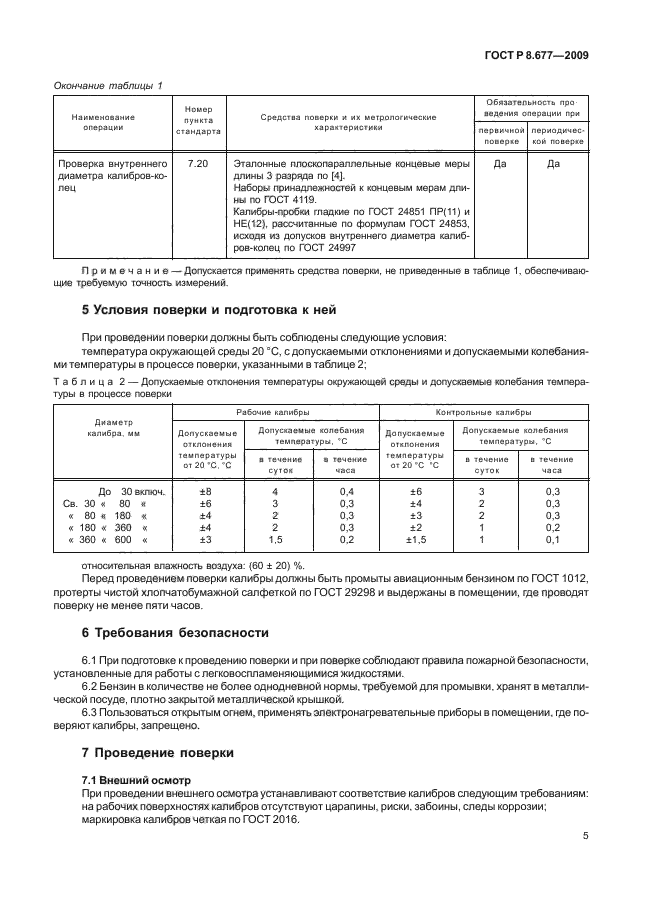

Всі калібри виготовляють з конструкційної підшипникової сталі ШХ15 (GCr15), твердість HRC 58…62.
