ГОСТ 24071-97. Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы

ГОСТ 24071-97
(ИСО 3912-77)

Группа Г14

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Основные нормы взаимозаменяемости

СЕГМЕНТНЫЕ ШПОНКИ И ШПОНОЧНЫЕ ПАЗЫ

Basic norms of interchangeability.
Woodruff keys and keyways

МКС 21.120.30
ОКСТУ 0071
Дата введения 2000-07-01

Предисловие

1 РАЗРАБОТАН Техническим комитетом ТК 258 “Зубчатые передачи и конструктивные элементы деталей машин”

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 12-97 от 21 ноября 1997 г. )

За принятие проголосовали:
Наименование государства
Наименование национального органа по стандартизации
Республика Таджикистан
Таджикгосстандарт
Республика Армения
Армгосстандарт
Республика Беларусь
Госстандарт Беларуси
Республика Казахстан
Госстандарт Республики Казахстан
Киргизская Республика
Киргизстандарт
Республика Молдова
Молдовастандарт
Российская Федерация
Госстандарт России
Республика Узбекистан
Узгосстандарт
Украина
Госстандарт Украины

3 Настоящий стандарт представляет собой полный аутентичный текст ИСО 3912-77 “Сегментные шпонки и шпоночные пазы” и содержит дополнительные требования, отражающие потребности экономики страны

4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 17 ноября 1999 г. N 409-ст межгосударственный стандарт ГОСТ 24071-97 (ИСО 3912-77) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2000 г.

5 ВЗАМЕН ГОСТ 24071-80
ИНФОРМАЦИОННЫЕ ДАННЫЕ
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 8786-68
А.1
ГОСТ 24109-80
А.8
ГОСТ 24110-80
ГОСТ 24111-80
ГОСТ 24115-80
ГОСТ 24116-80
ГОСТ 24117-80

ГОСТ 24119-80
ГОСТ 24120-80
ОСТ 1015
B.1
ОСТ 1024
ОСТ 1025

ВНЕСЕНА поправка, опубликованная в ИУС N 4, 2010 год

Поправка внесена изготовителем базы данных

1 Назначение

Настоящий стандарт устанавливает размеры и предельные отклонения размеров сегментных шпонок и соответствующих им шпоночных пазов на валу и во втулке, а также устанавливает зависимость между диаметром вала и сечением шпонки, возникающую при передаче крутящего момента и фиксации положения.

Дополнительные требования, отражающие потребности народного хозяйства, приведены в приложениях А, Б, В и Г.

Требования настоящего стандарта и приложения А являются обязательными.

2 Область применения

Настоящий стандарт предназначен для цилиндрических валов и цилиндрических концов валов общего назначения.

3 Размеры и допуски шпонок

Размеры и предельные отклонения размеров шпонок указаны на рисунке 1 и в таблице 1.

Рисунок 1

ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы
_______________
* Применяется по согласованию заинтересованных сторон.

** ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы (значение можно округлить до 0,1 мм).
Рисунок 1

Таблица 1
мм
ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы

_______________
* Другой допуск может быть принят по согласованию заинтересованных сторон.

4 Материал

Материал – сталь с временным сопротивлением разрыву не ниже 590 Н/ммГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы после окончательной обработки (если не будет другой договоренности между заинтересованными сторонами).

5 Форма, размеры и допуски шпоночных пазов

Размеры и допуски шпоночных пазов указаны на рисунке 2 и в таблице 2.

Рисунок 2

ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы

Рисунок 2

Таблица 2
мм

Ширина ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы
Глубина

Ном.
Предельные отклонения
Вал ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы
Ступица ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы
Радиус ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы
Размеры шпонки нормальной или низкой формы ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы

Нормальное соединение
Плотное соединение

Вал N9
Втулка Js9
Вал и втулка Р9
Ном.
Пред. откл.
Ном.
Пред. откл.
не более
не
менее
1,0х1,4х4
1,0
-0,004;
-0,029
±0,012
-0,006;
-0,031
1,0
+0,1
0,6
+0,1
0,16
0,08
1,5х2,6х7
1,5

6 Зависимость между диаметром вала и размерами шпонки

В таблице 3 даны две серии взаимосвязи между диаметром вала и размером шпонки: серия 1 – для передачи крутящего момента, серия 2 – для фиксации детали (в случае неподвижной посадки, когда передача момента осуществляется за счет трения).

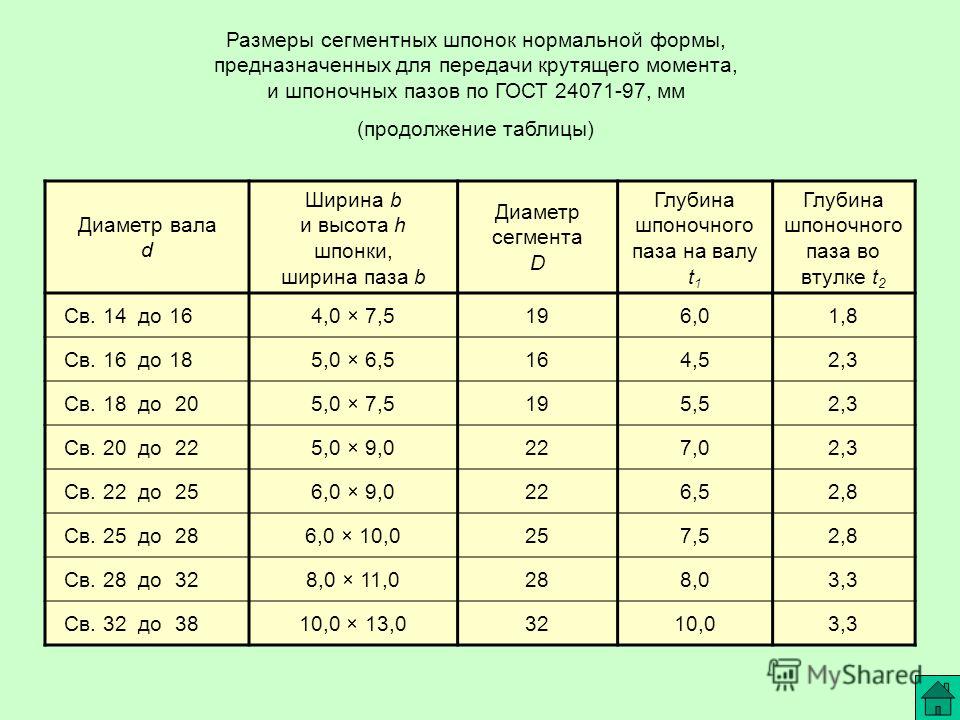

Таблица 3 – Зависимость диаметра вала от размера шпонки
Диаметр вала ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы, мм
Размер шпонки, мм, нормальной формы ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы или эквивалентной низкой формы
Серия 1
Серия 2
Свыше
До
Свыше

–
10,0х13,0х32

7 Обозначение

В обозначении шпонки должны указываться ее ширина и высота и обозначение стандарта.

Примеры

Обозначение шпонки нормальной формы и сечением ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы=5х6,5 мм:
Шпонка 5х6,5 ГОСТ 24071-97

Обозначение низкой шпонки с сечением ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы=5х5,2:
Шпонка 5х5,2 ГОСТ 24071-97

ПРИЛОЖЕНИЕ А (обязательное). Дополнительные требования, отражающие потребности экономики страны

ПРИЛОЖЕНИЕ А
(обязательное)

A.1 Стандарт не распространяется на соединения, спроектированные до введения в действие настоящего стандарта, а также на шпоночные соединения, собираемые подгонкой или подбором шпонок.

А.2 Материал шпонок – чистотянутая сталь для сегментных шпонок по ГОСТ 8786-68 или по разделу 4.

А.3 Допускается в технически обоснованных случаях (пустотелые и ступенчатые валы, передача пониженных крутящих моментов и т.п.) применять меньшие, чем указано в таблице 2, размеры сечений шпонок на валах больших диаметров, за исключением выходных концов валов.

А.4 Допускается для неответственных соединений сопряжение дна паза с боковыми стенками выполнять с фаской под углом 45°, равной радиусу ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы.

А.5 Допускается свободное соединение шпонки с валом и втулкой. Предельные отклонения при свободном соединении ширины паза ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы должны соответствовать полям допусков для вала – Н9, для втулки – D10.

А.6 Допускаются для ширины паза ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы вала и втулки любые сочетания полей допусков, указанные в таблице 2.

А.7 Для термообработанных деталей допускаются предельные отклонения размера ширины паза вала, соответствующие полю допуска h21, размера ширины паза втулки – D10.

А.8 Контроль размеров шпоночных пазов и их расположения относительно соответствующих цилиндрических поверхностей – по ГОСТ 24109 – ГОСТ 24111; ГОСТ 24115 – ГОСТ 24117; ГОСТ 24119; ГОСТ 24120.

А.9 Серия 2 (таблица 3) может применяться также для неответственных соединений (при передаче малых крутящих моментов с небольшой частотой вращения, не влияющих на долговечность деталей; при кратковременной работе соединения и т.д.).

А.10 Допускается в зависимости от принятой базы обработки и измерения указывать вместо ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы на рабочем чертеже номинальный размер для вала ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы с предельным отклонением для ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы по таблице 2 и для втулки вместо ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы размер ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы с предельным отклонением для ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы по таблице 2.

А.11 Масса шпонок указана в приложении Б.

А.12 Для изделий, спроектированных до 01.01.80, допускаются предельные отклонения размеров шпоночных соединений, приведенные в приложении В.

А.13 Параметры шероховатости поверхности элементов шпоночных соединений приведены в приложении Г.

ПРИЛОЖЕНИЕ Б (справочное). Теоретическая масса 1000 шпонок нормальной формы

ПРИЛОЖЕНИЕ Б
(справочное)

Таблица Б.1
Размер шпонки
Масса 1000 шпонок, кг

ПРИЛОЖЕНИЕ В (справочное). Предельные отклонения размеров шпоночных соединений изделий, спроектированных до 01.01.80

ПРИЛОЖЕНИЕ В
(справочное)

В.1 Допуски на размеры шпонок и пазов:

для высоты шпонки ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы – ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы ОСТ 1024;

для глубины паза вала ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы и втулки ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы – ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы – ОСТ 1015;

для диаметра сегментной шпонки ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы – ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы ОСТ 1025;

для диаметра паза вала под сегментную шпонку с отклонением в плюс от номинала – не более 8% от диаметра шпонки.

В.2 Предельные отклонения размеров шпонок, пазов на валах и во втулках по ширине ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы должны соответствовать указанным в таблицах B.1 и В.2.

Таблица B.1
Вид соединения
Предельное отклонение размеров
Назначение посадок
шпонки
паза вала
паза втулки
Неподвижное напряженное по валу, скользящее во втулке
ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы

Для направляющих шпонок

Таблица В.2

Предельное отклонение размеров пазов вала и втулки, мкм
Номинальная ширина шпонки и паза, мм
ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы

верхнее
нижнее
верхнее
нижнее
до 3

ПРИЛОЖЕНИЕ Г (справочное). Зависимость параметров шероховатости поверхности от допуска размера

ПРИЛОЖЕНИЕ Г
(справочное)

Таблица Г.1
Допуск размера по квалитетам
ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы, мкм, не более для номинальных размеров, мм
До 18
Св. 18 до 50
Св. 50 до 120
Св. 120 до 500
IT9

Примечания

1 Параметр шероховатости поверхностей с неуказанными предельными отклонениями – ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы 20 мкм.

2 Параметр шероховатости дна шпоночного паза рекомендуется принимать равным ГОСТ 24071-97 (ИСО 3912-77) Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы 6,3 мкм.

Текст документа сверен по:
официальное издание
М.: ИПК Издательство стандартов, 2000
