Сетка ВР 3, 4, 5 мм

ГлавнаяСтатьиСетка ВР 3, 4, 5 – цены и характеристики

Статьи

Цены на сетку ВР-1, d = 3, 4, 5 мм

  • 50×50х3
  • 100х50
  • 100х100
  • 50х50х4
  • 150х150
  • 200х200

Сетка ВР 3, 4, 5 – это металлическое изделие, имеющее форму решетки, которое изготовлено из специальной арматурной проволоки Вр1 методом сварки. Её отличительной особенностью является наличие на поверхности специальных вмятин строго регламентированной формы и размеров. Цифры 3, 4, 5 характеризуют диаметр проволоки в мм, из которой изготовлена сетка.

Сварные сетки из профиля ВР1 (ГОСТ 6727-80) изготавливают по большей части для строительных нужд. Наиболее популярные размеры ячеек этих изделий – квадрат от 50х50 до 200х200 мм.


Теоретический вес 1 м2 сетки ВР-1

Размер ячейки / Диаметр проволоки D = 3 мм D = 4 мм D = 5 мм
50х50 2,22 кг 3,86 кг 5,92 кг
100х50 1,66 кг 2,96 кг -
100х100 1,13 кг 2,00 кг 3,10 кг
150х150 0,77 кг 1,35 кг 2,10 кг
200х200 0,58 кг 1,02 кг 1,59 кг
Цены в прайс-листе APEX METAL* открыть открыть открыть

* Актуальные цены в зависимости от объема вы сможете узнать, если перейдете по ссылке на страницу Каталога и кликните на название выбранной продукции или кнопку “Купить”.

Характеристики сетки ВР 3, 4, 5

Сравним характеристики сварных сеток 100х100 из проката толщиной 3 – 5 мм с периодическим профилем.

Характеристики Сетка ВР 3 Сетка ВР 4 Сетка ВР 5
Разрывное усилие проволоки 39 rH 71 rH 106 rH
Усилие, соответствующее пределу текучести 35 rH 62 rH 97 rH
Минимальное число перегибов 4 4 4
Относительное удлинение не менее 2% не менее 2,5% не менее 3%

Можно заметить, что сетка с размером ячейки 100х100 из разной проволоки с увеличением диаметра выдерживает разрывное усилие во столько раз больше (приблизительно), во сколько больше ее масса квадратного метра.

Технические требования к сеткам ВР

Требование 		Значение для сварных сеток ВР диаметром 3, 4 или 5 мм
Требования к точности Сварные сетки в соответствии с положениями ГОСТ 8478-81 могут изготавливаться повышенной и нормальной точности
Прямолинейность стержней Допустимое отклонение от прямолинейности поперечных стержней – не более 4% от величины ячейки для изделий повышенной и 5% – для изделий нормальной точности.
Отклонение расстояния между продольными стержнями По краям сетки – в пределах ±5 мм и ±10 мм для изделий повышенной и нормальной точности соответственно. Такие же точно значения – для предельных отклонений размеров ячейки сетки.
Особенности сварки Сварка в месте контакта стержней осуществляется точечным способом, а крестообразное сварное соединение должно соответствовать ГОСТ 14098.
Качество сварки Все пересечения стержней проволоки Вр должны быть сварены. У сеток повышенной точности возможно наличие не более 2 не сваренных пересечений на длину 1 метр, а для нормальной точности – не более 4-х.
Прочность сетки Вр Усилие на разрыв стержне в местах сварки должно соответствовать ГОСТ 10922

Сетка тканая (Рабица)

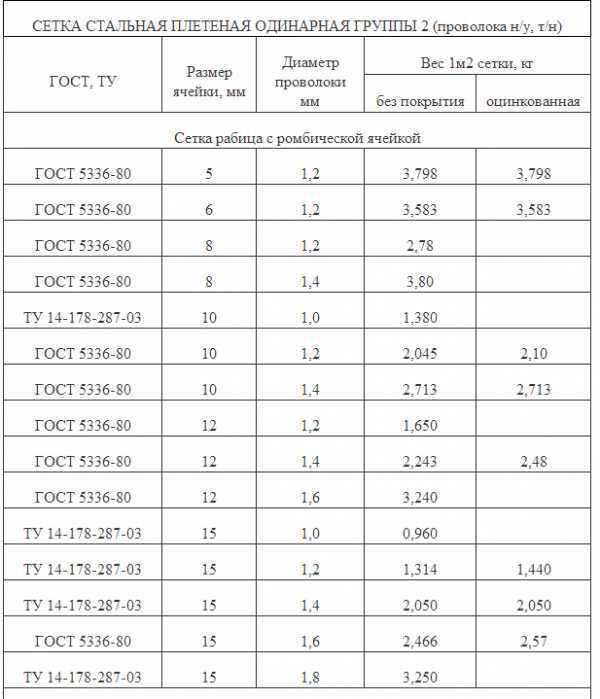

Прайс-лист на плетеную сетку (Рабица) с ячейками от 6х6 мм до 55х55 мм, толщиной от 1 мм до 3 мм…

Сетка штукатурная

Цены на тканую (штукатурную) сетку с ячейками от 0,4х0,4 мм до 20х20 мм, толщина от 0,25 мм до 1,6 мм…

характеристики, ГОСТ, удельный вес, условия хранения, цена

Автор admin На чтение 4 мин. Просмотров 1.5k. Опубликовано

Увеличить скорость возведения железобетонных монолитных конструкций, нуждающихся в применении усиливающего армирования, поможет арматурная сварная сетка, которая выпускается в виде карт большого размера.

Помимо выигрыша во времени сетки сварные из арматурной стали имеют целый ряд дополнительных преимуществ:

  • Повышенная прочность и несущая способность конструкции.
  • Существенное упрощение монтажных работ.
  • Экономия на количестве сварочной проволоки, необходимой для установки армирующего каркаса.
  • Широкий сортамент продукции, отличающейся диаметром применяемой арматуры и величиной ячеек.
  • Небольшой удельный вес, возможность монтажа без применения специальной техники или оборудования.

Содержание

  1. Назначение и область применения сварной сетки
  2. Разновидности арматурных сеток
  3. Транспортировка и хранение
  4. Ценообразования на арматурную сетку

Назначение и область применения сварной сетки

Сетка сварная из арматурной проволоки или прутка может применяться при возведении следующих строительных объектов:

  • Опорные конструкции зданий и других сооружений (фундаменты).
  • Монолитное строительство при возведении стен и перекрытий.
  • Дорожно-строительные работы.
  • Усиление откосов мелиорационных сооружений, прибрежной территории.

Во всех этих и других аналогичных случаях требуется усиление несущей способности и надежности сооружения. Именно это и является основным назначением продукции данного класса. Технические характеристики арматурной сварной сетки позволяют существенно улучшить эксплуатационные качества практически любого строительного элемента. Ее использование дает возможность сократить расход бетонных материалов путем некоторого уменьшения сечения возводимых элементов.

Кроме того, арматурная сетка хорошо работает и на изгиб, и на сжатие/растяжение, поэтому ее применение позволяет минимизировать последствия сдвижки грунта в сложных горно-геологических условиях.

Разновидности арматурных сеток

Стоит сразу отметить, существует определенный ГОСТ на арматурные сварные сетки, и даже не один. Поэтому изготовление такой продукции должно соответствовать требованиям этих документов. Производителям следует руководствоваться требованиями ГОСТ 8478-81 и 23279-85.

Всю сетку можно классифицировать по разнообразным техническим характеристикам:

По применяемому материалу — сетки сварные с цинковым защитным покрытием и сетки без антикоррозийной обработки. Применение оцинковки позволяет существенно увеличить срок эксплуатации строительных конструкций, для монтажа которых и применяется такая сетка сварная из оцинкованной проволоки. При этом используют различные технологии цинкования и время ее нанесения:

  • Электролитическое нанесение цинкового покрытия, которое может выполняться как до осуществления сварки, так и после нее. При этом в первом случае мощность защитного покрытия составит около 10 гр/м2, а во втором до 20 гр/м2.
  • Нанесение защитного слоя по технологии горячего цинкования (так же до или после сварки). Мощность покрытия в этом случае составит 50-130 грамм на квадратный метр поверхности.

По размеру ячейки — данный параметр определяется исходя из требуемой несущей способности конструкции. Чаще всего встречается сетка сварная арматурная 100х100 мм, это типоразмер материала применяется при возведении любых строительных конструкций. Но в продаже можно найти сетку с размерами ячейки 150х150; 250х250 мм и даже более.

Удельный вес арматурной сварной сетки зависит от диаметра применяемой арматуры. Современная классификация условно делит материал на тяжелые (арматура от 12 мм и более) и легкие (арматура меньшего диаметра) сетки. Легкие более удобны при монтаже, а тяжелые отличаются повышенной надежностью.

Существует деление по направлению  и соотношению параметров применяемой арматуры. Различают сетки из прута одинакового диаметра (и в продольном, и в поперечном направлении), с уменьшенными поперечными элементами, со смещенными поперечными элементами.

Транспортировка и хранение

Предлагаемый производителем сортамент продукции состоит из карт, которые можно перевозить стандартным грузовым транспортом. При этом для предотвращения деформации сетка должна размещаться в кузове автомобиля горизонтально, обязательно применение деревянных прокладок.

Условия хранения стальных арматурных сеток должны обеспечить воздействие на материал атмосферной влаги, причем на открытом воздухе не рекомендуется хранить и оцинкованные изделия. Складируемые изделия должны размещаться в специальных складских помещения или, в крайнем случае, возведенных навесах.

При этом согласно существующих рекомендаций, не допускается хранение разных типов сетки в одном штабеле.

Соблюдение условий хранения материала могут обеспечить его сохранность, ни в коем случае не стоит пренебрегать данными требованиями и рекомендациями. Установка арматурной сетки в каркас фундамента при наличии повреждений металла или защитного покрытия не разрешается. Отступление от данного правила может привести к снижению несущей способности конструкции и уменьшению срока ее службы.

Ценообразования на арматурную сетку

Цена на изделия этого класса формируется на основании нескольких факторов:

  • Марка применяемой стали, ее физические и химические свойства.
  • Наличие защитного покрытия и его толщина.
  • Размер ячейки.
  • Общий объем заказа (при покупке оптовых партий продукции производитель обычно предлагает существенные скидки).

Не стоит отдавать предпочтение продукции, на которую продавец устанавливает заведомо заниженную цену. В этом случае вам попытаются отдать некондиционный товар. К сожалению, и высокая цена арматурной сварной сетки не может давать абсолютную гарантию качества.

Поэтому предпочтение стоит отдавать производителям с хорошей репутацией в строительном мире. При покупке не лишним буде поинтересоваться сертификатами качества и соответствия, это даст гарантию надежности продукции и ее соответствия требованиям ГОСТа.

Сварная арматурная сетка в Москве: производство арматурной сетки

  2. Главная
  3. Арматурная сетка

01

Мы – завод изготовитель

02

Высокое качество

03

Изготовление любых размеров

 По диаметрам стержней арматуры сетки подразделяют на тяжелые и легкие сетки:

Тяжелые сетки

Сетки имеющие стержни 12 мм и более в одном направлении. Делятся на три типа:

Тип 1

У сеток этого типа рабочая арматура расположена в продольном направлении, диаметр рабочей арматуры больше диаметра распределительной арматуры.

Тип 2

У этих сеток рабочая арматура расположена в обоих направлениях.

Тип 3

Это тяжелые сетки с рабочей арматурой в поперечном направлении, диаметр рабочей арматуры больше диаметра распределительной.

Легкие сетки

Имеют поперечные, продольные прутки от 3 до 10 мм. Делятся на два типа:

Тип 4

С поперечными стержнями на всю ширину сетки.

Тип 5

Поперечные стержни размещены со смещением.

* Допускается применение шага стержней 100 и 300 мм в сетках типовой проектной документации на железобетонные конструкции.

** Допускается применение шага стержней 300 мм в сетках типовой проектной документации на железобетонные конструкции.

Примечания

  1. Тяжелые сетки типа 1 шириной от 1500 до 3050 мм с продольными стержнями диаметрами 36 и 40 мм и типа 3 длиной от 3050 до 6250 мм до освоениявыпуска автоматизированного оборудования изготовляют с помощью одноточечных машин и подвесных сварочных клещей.
  2. По согласованию с изготовителем допускается применение тяжелых сеток типа 1 и легких плоских сеток длиной до 11500 мм.
  3. В легких сетках типа 5 длина поперечных стержней составляет от 0,85 до 0,90 ширины сетки.
  4. Расстояния между продольными и поперечными стержнями легких сеток, указанные в скобках, допускается принимать при технико-экономическомобосновании.

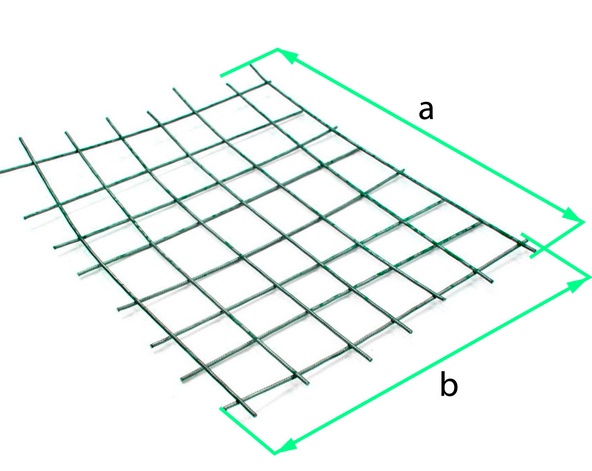

Размер сетки характеризуется диаметром составляющей ее проволоки (арматуры) и размером ячейки. По толщине проволоки (арматуры) сетку подразделяют на легкую, с диаметром проволоки (арматуры) от 3 до 10 мм и тяжелую, толщина стержней которой более 12 мм включительно.

Легкие сетки в основном изготавливаются из проволоки Вр-1 ГОСТ 6727-80 от 3 до 5 мм и от 6 до 10 мм включительно из гладкой арматуры А1(А240) и арматуры периодического профиля ГОСТ 34028-2016, 52544-2006, 5781-82.

Крестообразные соединения стержней в сварных сетках осуществляют контактной точечной сваркой в соответствии с ГОСТ 14098-2014. Требования к прочности сварных соединений определяются ГОСТ 57977-2017 (ГОСТ 10922-2012). Крестообразные соединения стержней сеток не должны разрушаться от ударных воздействий при свободном сбрасывании сеток с высоты 1м, если нет требования по равнопрочности соединения по ГОСТ 57977-2017.

Заказать консультацию

Гарантируем качество

Мы отвечаем за качество своих изделий и подтверждаем это технической документацией

Квалификация

В нашей команде только высококвалифицированные специалисты, отлично знающие свое дело

Своё производство

Производственные площади более 1500 м2 в Москве

Современное оборудование

Большой парк современного профессионального оборудования

Консультируем

наши менеджеры и инженерно-технический персонал с Вами на связи 24 часа в сутки, 7 дней в неделю

Полный документооборот

Мы платим налоги и предоставляем все необходимые документы на каждую партию нашей продукции

Заявка и консультация специалиста

Позвоните по телефону или оставьте заявку на сайте. Специалист с радостью проконсультирует вас: сориентирует по стоимости и срокам изготовления.

Рассчет и смета

Гибкая политика ценообразования – «у нас дешевле». Собственные производственные мощности позволяют сокращать издержки и себестоимость.

Производство заказа

Круглосуточный производственный процесс и современные технологии производства гарантируют своевременное изготовление вашего заказа.

Отгрузка готовой продукции

Отгрузка 24/7, при необходимости обеспечиваем доставку к вам на объект в Москве. Предварительно наш менеджер согласует удобную дату и время.

Металлические сетки – разновидность, описание, характеристики » Металлобазы.ру

Сетка представляет собой группу из разных видов ячеистой продукции, которые широко применяются в частном и массовом строительстве, а также в других сферах деятельности человека. Сейчас на рынке существует большое разнообразие конструктивных и размерных вариантов сеток, из которых наиболее распространены сварная, арматурная, тканая, плетеная сетка и рабица.

Сетка изготавливается из гладкой и рифленой арматуры диаметрами 3-40 мм, которая сваривается под прямым углом с получением готового полотна с заданным размером ячейки.

Легкие арматурные сетки

Легкие сетки имеют размер полотна от 0,65х0,85 мм до 3,8 до 9 м. Выделяют два типа продукции, различающихся по диаметру арматуры. Ячейки таких сеток могут иметь размер от 0,1х0,1 м до 0,5х0,4 м.

Чертежи легких типов арматурных сеток

Основные размеры легких типов арматурных сеток (в миллиметрах)

Тип сетки b l d/d1 S S1 a – a1/a2
1 От 650 до 3800 От 850 до 9000 или до длины рулона 3/10 100, 150, 200,
300, 400, 500 		75, 100, 125,
150, 175, 200,
250, 300, 400 		25***
2 От 3950 до 9000 или до длины рулона 5/10

Краткие обозначение:

  • b – ширина сетки
  • l – длина сетки
  • S – расстояние между продольными стержнями (в осях) – шаг стержней
  • S1 – расстояние между поперечными стержнями (в осях) – шаг стержней
  • a – размеры поперечных выпусков стержней
  • a1/a2 – размеры продольных выпусков стержней
  • b1/b2 – диаметр стержней

Тяжелые арматурные сетки

Для особо массивных конструкций и изделий используются тяжелые типоразмеры с диаметром прутков от 12 мм. Легкие сетки имеют диаметр стержней до 10 мм.

Чертежи тяжелых типов арматурных сеток

Основные размеры тяжелый типов арматурных сеток (в миллиметрах)

Тип сетки b l d/d1 S S1 a – a1/a2
3 От 650 до 3050 От 850 до 9000 12-40 / 6-16 200* 600** 25 Кратные 25
4 От 850 до 5950 12-25 / 6-16 200 200 Кратные 25
5 От 850 до 3050 От 850 до 6250 6-16 / 12-25 200 200*
400

Тяжелые сетки имеют размер полотна от 0,65х0,85 мм до 3,05 до 9 м. В зависимости от геометрии ячейки они делятся на три разных типа:

  • с прямоугольными ячейками 0,2х0,6 м;
  • с квадратными ячейками 0,2х0,2 м;
  • с прямоугольными ячейками 0,4х0,2 м.

Основным нормативным документом на указанную продукцию является ГОСТ 23279. Нормативный документ допускает поставку сеток в рулонах или картах. Для изготовления продольных и поперечных стержней может использоваться арматура горячекатаная классов А-I и А-III или термоупрочненная классов А500С/В500С и А600С.

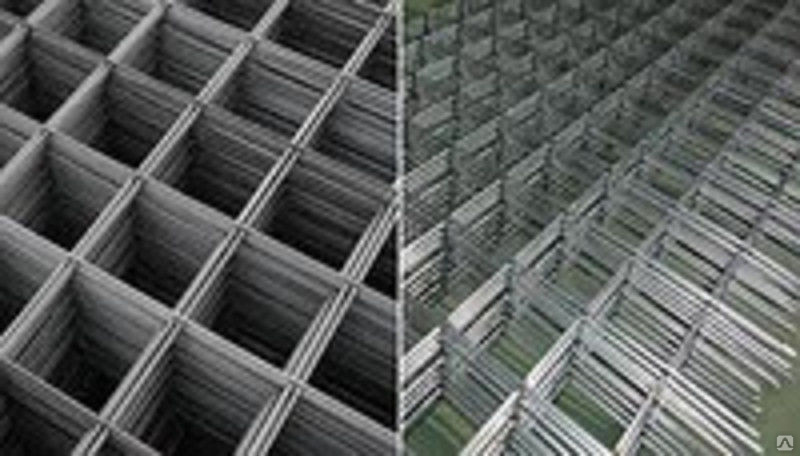

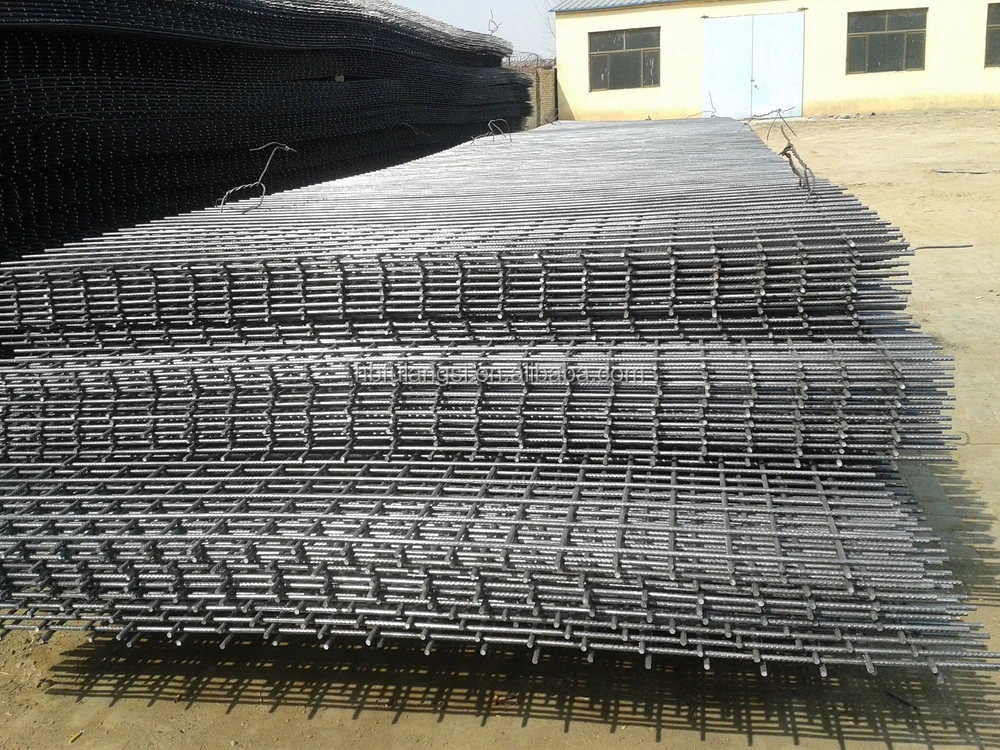

Внешний вид арматурной сетки

Сетка из проволоки

Другим типом арматурной сетки является продукция по ГОСТ 8478. Она имеет ту же конструкцию, но изготавливается из проволоки типа 5ВрІ. Полотно имеет ширину 2,35 м и ячейки сечением 0,1х0,1 м, 0,15х0,15 м и 0,2х0,2 м.

Чертеж сетки из проволоки типа 5ВрІ

Основные размеры сетки из проволоки типа 5ВрІ (в миллиметрах)

Sm D D2 S S2 b a
5ВрI
2350 		5ВрI 5ВрI 100 100 2350 25
5BpI
2350 		(х150)+200 150
5BpI
2350 		(х200)+100 200

Краткие обозначения:

  • Sm – марка стали;
  • D – диаметр и класс продольной проволоки или стержня
  • D2 – диаметр и класс поперечной проволоки или стержня
  • S – расстояния по осям между продоольными стержнями
  • S1 – расстояния по осям между поперечными стержнями
  • b – ширина сетки
  • a – свободные концы поперечных стержней

Производство указанных видов продукции осуществляют контактной точечной сваркой. Простота технологии позволяет выполнять изготовление сетки непосредственно на строительных предприятиях и заводах ЖБИ. Основное назначение такой продукции: армирование массивных конструкций или изделий из железобетона. Использование готовой сетки позволяет ускорить процесс выполнения работ, упростить монтаж каркасов, дает возможность получить гарантированное качество армирования, не зависящее от человеческого фактора. В частности, арматурная секта востребована при фундаментных работах, в дорожном строительстве, при монтаже стяжки, армопояса, перекрытий и пр.

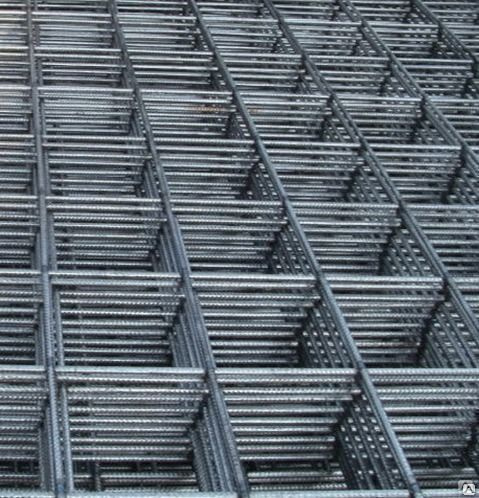

Сетка из ребристой проволоки типа 5ВрІ

Сварная сетка из гладкой проволоки

Российские предприятия выпускают еще один вид сварной сетки — из гладкой проволоки, полученной горячей прокаткой (по сути, это подкат для волочения), волочением и другими методами. В отличие от арматурного аналога, этот вид предназначен для решения широкого спектра бытовых и строительных задач.

Обычно предприятия производят этот тип продукции по собственным техническим условиям, но в общем стандарте на разные виды сетки (ГОСТ 2715) имеется ориентировочная информация по ее характеристикам. В документе указано, что сварные сетки с ячейками прямоугольного и квадратного сечения (с большей стороной от 12 до 250 мм) изготавливаются из проволоки диаметром от 0,5 до 9,0 мм. Обычно производители выпускают оцинкованную сетку и могут дополнительно защищать ее методами окрашивания или нанесения полимерных покрытий.

Внешний вид сварной сетки с покрытием

С помощью такой сетки обустраивают легкие ограждения, производят армирование стяжки и других немассивных конструкций, укладку теплого пола. Их используют в садоводстве и животноводстве, при благоустройстве территорий, для обустройства габионных конструкций, укрепления грунта, монтажа теплоизоляции на трубопроводах и других задач.

Тканая сетка

Тканая сетка широко используется в строительстве для выполнения декоративно-отделочных работ. В частности, ее применяют для армирования штукатурки и аналогичных задач. Ее основным преимуществом считается отсутствие сварных швов и, соответственно, большая прочность. Также тканую сетку используют для рассева сыпучих компонентов при бытовых работах, обустройства фильтрующих перегородок, в производстве транспортерных лент.

Внешний вид тканой сетки

Конструктивные и технические особенности такой продукции регламентирует ГОСТ 3826, согласно которому для ее производства используется оцинкованная, луженая или черная проволока из низкоуглеродистых сталей типа 10пс. Продукция представляет собой полотно шириной 1000-2000 мм с ячейкой 0,4-20 мм, сформированной переплетением проволок в одну перевивку. Для выполнения ответственных задач тканую сетку могут производить из легированных марок стали.

Сетка-рабица

Этот вид сетки производится путем переплетения плоских спиралей в единое полотно. Такой вариант подходит для ограждений, теплоизоляции строительных конструкций и инженерных систем, просеивания сыпучих компонентов. Рабицу изготавливают с техническими характеристиками и сортаментом по ГОСТ 5336:

  • с ячейками в форме ромба со стороной от 5 до 20 мм при толщине проволоки 1,2-2,0 мм;
  • с ячейками в форме квадрата со стороной от 10 до 100 мм при толщине проволоки 1,2-5,0 мм.

Внешний вид сетки-рабицы

Ширина полотна может изменяться в пределах от 1 до 3 м. Чаще всего сетку поставляют в оцинкованном виде, что обеспечивает защиту стали от коррозии.

Забор из сетки-рабицы

Сетка сварная для железобетонных конструкций ГОСТ 8478-81

Главная › Продукция ГОСТы и ТУ скачать › Сетка: рабица плетённая, тканная, рифленая, сварная, просечно-вытяжная › Сетка сварная для железобетонных конструкций ГОСТ 8478-81

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

 СЕТКИ СВАРНЫЕ
ДЛЯ ЖЕЛЕЗОБЕТОННЫХ
КОНСТРУКЦИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 8478-81

  ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

                                                            ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СЕТКИ СВАРНЫЕ ДЛЯ ЖЕЛЕЗОБЕТОННЫХ
КОНСТРУКЦИЙ
Технические условия

Welded meshes for reinforced concrete structures.
Specifications

ГОСТ
8478-81

Срок действия с 01.01.83
до 01.01.94

 Настоящий стандарт распространяется на сварные рулонные сетки изготовляемые из арматурной проволоки, расположенной в двух взаимно перпендикулярных направлениях и соединенной в местах пересечения контактной точечной сваркой, и предназначенные для армирования железобетонных конструкций.

Настоящий стандарт не распространяется на сварные сетки для армирования армоцементных конструкций.

(Измененная редакция, Изм. № 1).

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1а. Сетки по точности размеров изготовляют:

нормальной точности;

повышенной точности – П.

(Введен дополнительно, Изм. № 1).

1.1. Ширина сеток b, диаметр продольных стержней d, диаметр поперечных стержней d1, основной шаг продольных стержней S, основной шаг поперечных стержней S1, доборный шаг продольных стержней S2, свободные концы продольных стержней а1 и а2 и свободные концы поперечных стержней а должны соответствовать указанным на чертеже

Размеры,мм                                                                                                                  Таблица № 1

Марка стали

Диаметр и класс проволоки или стержня

Расстояния по осям между стержнями

Ширина сетки b

Свободные концы поперечных стержней а

продольной d

поперечной d1

продольными S или (S)+S2

поперечными S1

5Вр12350

5Вр1

5Вр1

100

100

2350

25

5Вр12350

5Вр1

5Вр1

(´150)+200

150

2350

25

5Вр12350

5Вр1

5Вр1

(´200)+100

200

2350

25

 Расположение продольных стержней по ширине сетки                                                                       Таблица № 2

Ширина сетки,
мм

Количество продельных стержней в сетке, шт.

Разбивка ширины сетки b на количество шагов
при основном шаге S, мм

100

150

200

2350

Примечание. Допускаемое отклонение по ширине для сеток повышенной точности не должно быть более  мм.

(Измененная редакция, Изм. № 1).

1.2, 1.3. (Исключены, Изм. № 1).

1.4. Сетки изготовляют с поперечными стержнями на всю их ширину

(Измененная редакция, Изм. № 1).

1.5,1.6 (Исключены, Изм. № 1).

Примеры условного обозначения

Сетки рулонные, с нормальной точностью изготовления ячейки, шириной 2350 мм, с продольными и поперечными стержнями из проволоки класса Вр1, диаметром 5 мм, шагом 200 мм и выпусками продольных стержней а1=а2и поперечных стержней а=25 мм:

5Вр12350           ГОСТ 8478-81

То же, с повышенной точностью изготовления ячейки, шириной 2350 мм с продольными и поперечными стержнями из проволоки класса Бр1, диаметром 5 мм, шагом 200 мм и выпусками продольных стержней а1=а2 и поперечных стержней а=25 мм:

5ПВр12350        ГОСТ 8478-81.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Сварные рулонные сетки должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту,  утвержденному в установленном порядке, из низкоуглеродистой проволоки класса Вр1 диаметром 5 мм по ГОСТ 6727-80″>ГОСТ 6727-80.

2.2. Стержни в сетках должны быть прямолинейны. Допускаемые отклонения от прямолинейности стержней на длине сетки, равной их шагу, за исключением плоскости сворачивания сетки в рулон, не должны быть более:

4 % от размера ячейки для сеток повышенной точности изготовления;

5 % от размера ячейки для сеток нормальной точности изготовления.

Допускаемые отклонения расстояний между крайними продольными стержнями не должны быть более:

±5 мм для сеток повышенной точности изготовления;

±10 мм для сеток нормальной точности изготовления.

Допускаемые отклонения размеров ячеек не должны быть более ±5 мм для сеток повышенной точности и ±10 мм для сеток нормальной точности.

Допускаемые отклонения длины свободных концов поперечных стержней не должны быть более ±5 мм для сеток повышенной точности и ± 10 мм для сеток нормальной точности.

2.1; 2.2. (Измененная редакция, Изм. № 1).

2.3. Крестообразные соединения стержней в местах их пересечения выполняются контактной точечной сваркой по ГОСТ 14098-85.

2.4. В сетках должны быть сварены все пересечения стержней.

Допускаются несваренные пересечения на 1 м длины сетки в количестве, которое не должно быть более:

двух – для сеток повышенной точности изготовления;

четырех – для сеток нормальной точности изготовления.

Два крайних стержня по периметру сетки должны быть сварены во всех пересечениях.

(Измененная редакция, Изм. № 1).

2.5 (Исключен, Изм. № 1).

2.6. Прочность сварных крестообразных соединений на срез не нормируется.

2.7. Разрывное усилие стержней в местах сварки при испытании на растяжение должно быть не менее значений, указанных в ГОСТ 10922-90″>ГОСТ 10922-90.

2.8. Величина осадки стержней в крестообразных соединениях должна быть не менее 0,8 мм и не более 2,5 мм.

2.6-2.8. (Измененная редакция, Изм. № 1).

2.9. Каждый рулон должен состоять из одного отрезка. В партии допускается 10 % рулонов, состоящих из двух отрезков.

2.10. Масса рулона сетки должна быть 400 – 1300 кг. При транспортировании сеток в открытых транспортных средствах масса рулонов должна быть 900 – 1300 кг. Допускается масса рулона 400 – 900 кг в количестве 10 % от общей партии.

При транспортировании сеток в крытых вагонах масса рулона должна быть 400 – 500 кг.

(Измененная редакция, Изм. № 1).

2.11. Расчетные  характеристики сеток приведены в справочном приложении.

(Введен дополнительно, Изм. № 1).

3. ПРАВИЛА ПРИЕМКИ

3.1. Сетки предъявляются к приемке партиями. Партия должна состоять из сеток одной марки, одной смены выработки и оформлена одним документом о качестве, содержащим:

наименование и товарный знак предприятия-изготовителя;

условное обозначение сетки;

массу нетто партии;

количество рулонов; результаты проведенных испытаний.

3.2. Для проверки качества сеток от партии отбирают один рулон. В каждом отобранном рулоне проверяют:

диаметр продольных и поперечных стержней;

ширину сетки в трех местах по крайним продольным стержням и размерам выпусков поперечных стержней;

шаг продольных и поперечных стержней в трех различных ячейках;

длину пяти свободных концов поперечных стержней;

прямолинейность поперечных стержней в трех различных ячейках;

наличие сварки в крестообразных соединениях;

величину осадки стержней в трех крестообразных соединениях;

временное сопротивление разрыву проволоки в местах сварки

стержней не менее чем на трех образцах.

3.1; 3.2. (Измененная редакция, Изм. № 1).

3.3. При получении неудовлетворительных результатов проверки хотя бы по одному из показателей по нему проводят повторную проверку на удвоенной выборке.

Результаты повторной проверки распространяются на всю партию.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Наличие сварки в крестообразных соединениях проверяют внешним осмотром наружного витка сетки.

4.2. Ширину b вычисляют с точностью до 1 мм по формуле

b=b1+2d+2a,

где b1 – расстояние в свету между продольными крайними стержнями, определенное с помощью мерной рейки с упорами;

d – диаметр проволоки в плоскости сетки, измеренный штангенциркулем;

а – длина свободных концов от торца поперечного стержня до поверхности продольного стержня.

Шаг продольных и поперечных стержней замеряют в свету штангенциркулем, а прямолинейность стержней и длину свободных концов проверяют измерительной линейкой и штангенциркулем.

Средства измерения должны отвечать требованиям ГОСТ 8.002-86″>ГОСТ 8.002-86 и ГОСТ 8.326-89.

Разд. 4. (Измененная редакция, Изм. № 1).

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ
И ХРАНЕНИЕ

5.1. Каждый рулон сетки должен быть увязан мягкой проволокой не менее чем в трех местах.

5.2. К каждому рулону сетки должен быть прикреплен металлический или фанерный ярлык, на котором указывают:

товарный знак или наименование и товарный знак предприятия-изготовителя;

условное обозначение сетки;

массу рулона в т;

номер партии.

5.5. Сетки должны храниться на закрытых складах и складироваться не более чем в три яруса.

5.2 – 5.5. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ

Расчетные характеристики сеток

Количество стержней

Расчетная площадь поперечного сечения продольных стержней сетки, см2

Расчетная площадь поперечного сечения поперечных стержней на 1 м сетки, см2

Теоретическая масса 1 м длины рулонной сетки, кг

продольных на рулон сетки

поперечных на 1 м длины

24

10

4,70

1,96

6,84

16

6,6

3,13

1,29

4,54

14

5

2,74

0,98

3,71

Плоская сварная сетка

– Hebei Wire Mesh & Filter Products Co.

, Ltd. Плоская сварная сетка – Hebei Wire Mesh & Filter Products Co., Ltd.

Ваше текущее местоположение:Главная >> Продукция >> Гладкая сварная сетка

Гладкая сварная сетка — это ассортимент сетчатых изделий, которые идеально подходят для универсального применения, включая складские помещения, удобные сетки, ворота, шлагбаумы и заборы, заполняющие панели, корзины, клетки для домашних животных, урны, экраны, товарные стеллажи и многие другие варианты. Предлагая выдающееся сочетание универсальности, долговечности и качества.

Сельская сетка подходит для овец, свиней, коз, крупного рогатого скота и крупного поголовья.

Поверхность может быть гальванически оцинкована, горячеоцинкована и покрыта ПВХ. Слой покрытия приклеивается к поверхности проволоки, тщательно герметизируя ее и защищая от ржавчины и коррозии, обеспечивая более длительный срок службы.

Наиболее часто используемые листы сварной сетки имеют размеры 1,2 м x 2,4 м, 1,8 м x 2,4 м, 1,8 м x 3,0 м, 2,3 м x 3,0 м.

По запросу заказчика доступны различные размеры отверстий и диаметры проволоки.

9999
Ref No. Mesh Opening (mm) Wire Diameter (mm)
PWM1 25 x 25 2.30
PWM2 25 x 50 2.30
PWM3 25 x 25 2,50
PWM4 25 x 50 2,50
PWM5
PWM5 25 25
PWM5 25
PWM5 25
PWM5
PWM5
. 0026 3.15
PWM6 25 x 50 3.15

0026
Ref No. Mesh Opening (mm) Wire Diameter (mm)
PWM7 50 x 50 3,15
PWM8 50 x 50 3,50
PWM9 50 X 5026 4. 00 900
PWM10 50 x 50 5.00

Ref No. Mesh Opening (mm) Wire Diameter (mm)
PWM11 50 x 75 4,00
PWM12 50 x 75 5,00

Отверстие 9 мм0025 Wire Diameter (mm)
PWM13 100 x 100 4. 00
PWM14 100 x 100 5.00
PWM15 100 x 150 5.0
PWM16 100 x 250 5,0
ШИМ17 150 x 150 5,0
ШИМ170033 100 x 200 8,0

Продукция
  • Арматурная квадратная сетка
  • Арматурная прямоугольная сетка
  • Арматурная траншейная сетка
  • BS Квадратная сетка
  • BS Структурная сетка
  • BS Длинная сетка
  • Плоская сварная сетка
  • Габион сварной
  • Барьер Hesco
  • Ферменная сетка
  • Лестничная сетка
  • Сетка для утяжеления бетона

Свяжитесь с нами

  • ДОБАВИТЬ： К западу от Jinwang Road, Зона проволочной сетки, Аньпин, Хэншуй, Хэбэй, 053600, Китай.
  • ТЕЛ: +86-318-75658897523600
  • ФАКС： +86-318-7565896
  • Электронная почта: [email protected]

Сделано в Германии

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Почему Paleos ® не может быть «дешевым»!

Почему серии ULTRA и CLASSIC намного дороже обычной обуви или другой минимальной обуви? Итак, позвольте нам рассказать вам о разработке и производстве наших фантастических кольчуг. Это может помочь вам понять, насколько ценны кроссовки PaleoBarefoots ® , сколько ручного труда требуется для их производства, а также насколько дольше они прослужат при повседневном использовании по сравнению с другими «обувями». Особенно это касается продуктовых линеек PaleosULTRA и CLASSIC, которые полностью состоят из кольчуги.

Все началось с простой идеи производить минималистичные босоножки из кольчуги. Кольчуга веками использовалась для защиты. Вы, наверное, сразу думаете о рыцарях и солдатах, но теперь кольчуги используют мясники, торговцы рыбой, текстильщики и сталелитейщики, которые используют кольчужные перчатки для защиты рук от порезов при использовании острых ножей, ножниц и других острых механизмов. Когда мы решили применить эту кольцевую сетку к минимальной обуви, PaleoBarefoots ® родился.

Сетка практически неразрушима! В мясной, рыбной и листовой промышленности такие защитные перчатки ежедневно и в течение многих часов подвергаются высоким нагрузкам. Перчатки такого типа используются в промышленности для защиты от крючков, острых концов, лезвий, колунов и т. д. Сегодня мы знаем, что могут потребоваться годы, чтобы пара обуви PaleoBarefoots ® ULTRA или CLASSIC износилась на естественных поверхностях или в водной среде. .

Технические параметры нашей кольчуги

  • Нержавеющая сталь Код континентальной Европы: 1. 4404
  • (США: 316L/Великобритания: 316S 11)
  • Кольчуга 4 мм: внешний диаметр кольца: 4,0 мм
  • Внутренний диаметр кольца: 2,9 мм
  • Диаметр проволоки: 0,55 мм +/- 0,01
  • Вес на квадратный ярд: 6 фунтов
  • Колец на кв. ярд: около 134 700 штук
  • Толщина сетки 1,4 мм

Для производства проволочной сетки из нержавеющей стали требуется около 134 700 отдельных колец. Каждое кольцо переплетается с четырьмя другими и сваривается индивидуально одно за другим. В результате получается абсолютно гладкая кольцевая сетка, где каждое кольцо может двигаться независимо от других. Стоимость используемого высококачественного сплава нержавеющей стали, который требует сложной технологии, составляет около 700 долларов США за квадратный ярд — и это еще до того, как мы начали производить Paleos 9.0272 ® !

Толщина кольчужной сетки (например, подошвы PaleoBarefoots ® ), поскольку материал не образует плоской поверхности, а отдельные кольца расположены под углом друг к другу, “толщина” подошвы варьируется в зависимости от измерения от от 1,1 мм до 1,6 мм, таким образом, средняя толщина сетки составляет примерно 1,4 мм.

Поскольку структура материала полностью открыта, можно почувствовать толщину материала на мягком грунте, таком как песок, земля, мох и т. д. 0 мм!

Paleos

® ULTRA и Paleos ® CLASSIC
  • В процессе разработки нашего окончательного дизайна для PaleoBarefoots® мы использовали множество прототипов различных моделей, разрезов, смещения материала в разных направлениях и т. д. часть была создана вручную и кропотливо собрана. Мы начали процесс с искусственных моделей стоп; позже мы приспособили их к живым человеческим ногам. Потребовались месяцы работы, чтобы добиться удовлетворительного результата, и даже в этом случае обувь требовала различных доработок после производства.
  • После того, как прототип был готов к производству, его разобрали на составные части (опять же, ручной процесс), и каждая часть была каталогизирована и запрограммирована для индивидуального производства. Это позволяет позже автоматизировать производство каждого компонента на промышленном уровне.
  • Во время сборки отдельные компоненты ULTRA или CLASSIC тщательно вручную переплетаются и сплавляются кольцо за кольцом. Если все сработало правильно, и автоматизированная, и изготовленная вручную обувь являются точными копиями друг друга. Машинное производство PaleoBarefoots ® точно соответствует оригинальному прототипу.
  • После сварки отдельные кольца в стальной сетке больше не блестят, а становятся тусклыми и матовыми из-за сильного нагрева. Следующим шагом является процесс многократной очистки ванн для полировки и восстановления впечатляющей красоты и блеска сетки из нержавеющей стали.
  • На этом этапе вы можете подумать, что наша модель PaleoBarefoots ® готова к производству. Еще нет! До сих пор был только один размер и одна форма! Теперь пришлось «изобретать» специальные модели стопы, чтобы имитировать разрезы и смещения, а также определять, каким может быть поведение материала для других размеров. Поскольку изменение размеров стопы напрямую влияет на поведение и длину материала, этот шаг был серьезной проблемой.
  • В конечном итоге собираются другие компоненты, такие как шнуровка, распорки, системы блокировки, кнопки и т. д. В конце процесса каждый PaleoBarefoots ® получает индивидуальную металлическую табличку, вырезанную лазером, с серийным номером, названием модели PaleoBarefoots ® и размером. Только сейчас обувь готова к продаже!

Возможно, теперь вы лучше понимаете, почему кажущаяся высокая цена на PaleoBarefoots ® вполне разумна, учитывая высокотехнологичное оборудование и ручной труд. Кроме того, конечная долговечность материала, цена готового продукта очень выгодна, не говоря уже об их необычайном терапевтическом эффекте!

Проверить напр. Amazon сколько вас просят заплатить только за ОДНУ перчатку из цепной сетки из нержавеющей стали.

Важное примечание! PaleoBarefoots ® полностью «Сделано в Германии». Немецкое производство – еще одна причина, по которой их нелегко изнашивать на естественных грунтах, как на суше, так и в воде. При правильном использовании и хорошем уходе пара Paleos ® ULTRA или CLASSIC может прослужить долгие годы!



Eurosaf s.r.l. – экраны и фильтры

Евросаф с.р.л. – экраны и фильтры

сетки и фильтры

Итальяно | Английский | Немецкий



Главное меню



    Проволочная сетка и проволочные ткани

    Синтетические ткани

    Фильтры и картриджи

    Производные катанки



    ПРОВОДНАЯ СЕТЬ И МЕТАЛЛОТКАНЬ

    Наша продукция изготовлена ​​из первоклассных материалов в полном соответствии с нормами.

    Мы используем различные способы плетения для проволочной сетки ТКАНЬ ЛАИННАЯ, РЕПС (голландское полотно), ТКАНЬ КРЕСТОВАРНАЯ, ТУРАЛЬ (голландская саржа), ПАНЗЕР.

    ПОЯСНИТЕЛЬНАЯ ТАБЛИЦА ДЛЯ МЕТАЛЛИЧЕСКОЙ ТКАНИ >>

    • Проволочная сетка одинарной основы
    • Сетка из витой проволоки
    • Специальная плетеная сетка
    • Голландская (фильтрующая) тканая проволочная сетка
    • Проволочная сетка с тройной основой
    • Проволочная ткань
    • Плетеная сетка
    • Моментная сетка
    • Цельнотянутая бесшовная сетка
    • Сетка сварная
    • Сетка стальная одноплетенная ГОСТ 5336-80
    • Сетка стальная одноплетеная с защитными покрытиями ТУ 14-178-287-2003
    • Двухжильная шестиугольная сетка
    • Конструкция сетки шестиугольной (ГОСТ Р 52132-2003)

    ————————————————————– ————————————————– ————-

    Назад к списку продуктов >

    Скачать брошюру 2008/2009

    Вам потребуется Acrobat Reader > для просмотра нашей брошюры





    * Кредиты




    Copyright 2008 Eurosaf s. r.l. Все права защищены.
    Номер НДС. 01771340187




    Армирующая проволочная сетка — белая крышка

    Подтверждение отгрузки

    Этот товар недоступен для доставки и не будет добавлен в вашу корзину.

    Этот товар доступен для доставки и добавлен в вашу корзину.

    Этот товар может быть доставлен только в некоторые места

    Пожалуйста, введите почтовый индекс доставки ниже, чтобы определить право на доставку:

    Неверный почтовый индекс. Пожалуйста, введите 5-значный почтовый индекс США. .

    Товар(ы) добавлен

    Добавить продукт(ы) в список избранного

    Товар(ы) добавлен(ы) в {{ listName }}

    Список моих любимых{{ name }}

    Продукты | Содержание

    • Товары
    • Содержание

    {{всего}} {{itemStringValue}}

    Просмотр 24 на страницеПросмотр 48 на странице Сортировать по релевантностиСортировать по популярностиСортировать по бренду ↑Сортировать по бренду ↓ 906:30

    Сортировка и фильтрация

    Введите свой почтовый индекс для точной цены или Создайте учетную запись

    Неверный почтовый индекс. Пожалуйста, введите 5-значный почтовый индекс США.

    По вашему запросу ничего не найдено

    {{ product.name }}

    {{ product.desc }}

    {{ наименование товара }}

    Артикул №: {{ product.defaultVariant.code }}

    Был: {{product.defaultVariant.defaultPrice.formatted}}

    {{ product. defaultVariant.mapPrice.formatted }}

    {{ product.defaultVariant.finalPrice.formatted }}

    В наличии рядом с вами

    Доступно для заказа

    {{deps.UserLocation.selectedBranch.City}}
    {{deps.UserLocation.selectedBranch.DaytimePhoneNumber}}

    {{deps.UserLocation.defaultLocation.City}}
    {{deps.UserLocation.defaultLocation.DaytimePhoneNumber}}

    РАСПРОДАНО

    ДОСТАВКА НЕДОСТУПНА ДЛЯ {{deps. UserLocation.currentZipCode}}

    Позвоните в свой филиал, чтобы узнать цену

    {{deps.UserLocation.selectedBranch.City}}
    {{deps.UserLocation.selectedBranch.DaytimePhoneNumber}}

    {{deps.UserLocation.defaultLocation.City}}
    {{deps.UserLocation.defaultLocation.DaytimePhoneNumber}}

    {{ product.minPrice.formatted }} – {{ product.maxPrice.formatted }}
    В наличии рядом с вами

    {{ product.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
