ГОСТ 8240 – основные положения

Согласно государственному стандарту 8240, установленному для данного типа продукции, ее высота составляет от 50 до 400 миллиметров, а ширина полок равняется от 32 до 115.

Продукция делится на следующие серии:

  • У – швеллер с полками, внутренние грани под уклоном,
  • С – спец, грани с уклоном,
  • П – грани полок параллельны,
  • Э – экономичные, параллельные грани,
  • Л – легкие, параллельные.
  • Две первые серии швеллера по ГОСТ 8240-97 в поперечном сечении должны соответствовать следующему чертежу:

    Оставшиеся серии выполняются по второму варианту:

    Для обоих чертежей и всех нижеприведенных таблиц верны следующие условные обозначения:

    ГОСТ швеллеров (сортамент)

    Швеллер по ГОСТ 8240-97

    Швеллеры стальные горячекатаные (экономичные) с параллельными гранями полок по ГОСТ 8240-97

    Швеллер размеры

    Швеллеры г/к стальные горячекатаные это прокат П или У — образного сечения. Швеллеры г/к делятся на 3 вида: швеллер горячекатаный с уклоном внутренних полок, с параллельными гранями полок и швеллер гнутый холоднокатаный. Швеллер горячекатаный производится двух видов точности: повышенной точности-Б и обычной точности-В. Виды и марки швеллеров завися от марки стали, из которых они изготовлены что определяет их назначение и размеры. Швеллеры изготовляют длиной от 4 до 12 м и высотой от 5 до 40 мм. Швеллер широко используется при строительстве сооружений, а также в качестве каркаса и перегородок, так как их размер позволяет создавать конструкции различных видов.

    • Швеллеры из углеродистой и низколегированной стали. обозначением П — с параллельными полками и обозначением У — с уклоном внутренних граней изготавливаются по ГОСТу 8240.
    • Швеллеры специальные для вагоностроения. обозначение В — для вагоностроения изготавливаются по ГОСТу 5267.
    • Швеллеры специальные для тракторов. обозначение Т — для тракторов изготавливаются по ГОСТу 5420

    Таблицы размеров

    Все параметры швеллера стального по ГОСТ 8240-97 должны соответствовать следующим данным:

    Серия У

    Серия С

    Серия П

    Серия Э

    Серия Л

    Дополнения

    По стандарту внутренний угол уклона полок и радиус скругления на производстве не контролируется и используется исключительно для верного построения калибров.

    Толщина наклонных полок замеряется не на кромке, а на расстоянии (b-s)/2 от нее.

    Масса погонного метра изделия рассчитывается по вышеуказанным табличным значениям, при этом плотность материала равна 7850 килограмм на метр кубический.

    Длины

    Швеллер по ГОСТ 8240-97 производится длиной от 2 до 12 метров. При необходимости получения более длинных изделий, они дополнительно согласовываются с производителем.

    Длины швеллера делятся на:

    • Мерная – конкретное значение, указанное заранее,
    • Немерная – любая длина, соответствующая ГОСТу, либо не меньшая указанной ранее,
    • Ограниченная пределами немерной,
    • Кратная мерной – при условии указания меры и кратности,
    • Мерная с частью немерной – немерная часть не должна превышать 5% к общей массе партии,
    • Кратная мерной с частью немерной – аналогично предыдущему пункту.

    Швеллеры стальные горячекатаные с уклоном внутренних граней полок по ГОСТ 8240-97

    Форма изделия и допуски

    Швеллер стальной горячекатаный по ГОСТ 8240-97 производится следующих форм.

    Допускаются отклонения в ряде параметров. Их значения установлены в таблице:

    Дополнения

    • Контроль отклонений по параметру s для серий П и У отсутствует.
    • Параметр ƒ для серии Л не должен превышать 0.15*s.
    • Замер данного параметра производится согласно вышестоящему рисунку.
    • Отклонения параметра t в положительную сторону ограничены предельной погрешностью по массе.

    Примеры применения швеллеров в строительстве

    Устройство опалубки

    Швеллер (Обвязка) — stroyone

    Сварные металлоконструкции

    Швеллер в сварной конструкции

    Траверса с швеллеров — stroyone

    Швеллеры стальные горячекатаные (легкой серии) с параллельными гранями полок по ГОСТ 8240-97

    Точность параметров швеллера 8240-97

    Перекос полок

    Согласно значению перекоса полок ∆ (∆’), замеренному как указано на рисунке выше, изделия делятся на три категории точности. Допустимые ГОСТом значения указаны в следующей таблице:

    Длина

    Отклонения регулируются исключительно для мерной и кратной длин. Их значения должны быть не более:

    • 40 миллиметров для 2-8 метрового швеллера,
    • (40+5*(L-8)) миллиметров, но не более 100 миллиметров, если длина изделия превышает 8 метров. В данном случае переменная L является показателем длины швеллера, выраженной в метрах.

    Притупление углов

    Существуют установленные требования погрешностей притупления углов между стенкой и полками. Для швеллеров до №20 значение погрешности принимается равным 2,5 миллиметра, для последующих номеров – 3,5.

    Похожее

    Вы пропустили

    Adblock
    detector

    Размеры швеллера по ГОСТ: горячекатаный, гнутый

    Для изготовления прочного каркаса часто используют профильную трубу. Но это не единственный вариант. Так же есть канал. Благодаря наличию ребер жесткости на фальцах имеет высокую несущую способность, меньший вес и стоимость. А размеры швеллера по ГОСТу позволяют использовать его даже для создания нагруженных конструкций.

    Содержание статьи

    • 1 Что такое канал и его виды
      • 1.1 Стандартизированные виды
      • 1.2 Расширение номенклатуры
    • 2 Стандарты
    • 3 Ассортимент швеллеров горячекатаных по ГОСТ 8240-97
      • 3.1 Спецшвеллеры 9010 Размеры и масса катаных швеллеров 9010 С: размеры и масса одного метра
      • 3.3 Таблица размеров швеллера с параллельными полками (без уклона) серии Р
      • 3.4 Ассортимент прокатных швеллеров группы Е (эконом) с размерами и массой
      • 3.5 Швеллер световой (серия L)
    • 4 Размеры швеллера по ГОСТ гнутого типа
      • 4.1 Размеры с одинаковыми полками «от» и «до»
      • 4.2 Размеры многополочного
    • 5 Обозначение на чертежах

    Что такое швеллер и его виды

    П-образные металлические изделия, которые изготавливаются из черной и легированной стали, называются швеллерами. Основным свойством является высокая устойчивость к вертикальным изгибающим нагрузкам. Он ниже, чем у двутавров, но по цене швеллер не такой дорогой, а вес меньше.

    Похоже на швеллер

    Кстати, “ножки” буквы “П” называются полками у швеллера, а перемычка между ними – спинкой. А номер канала (число, которое стоит после символа) отражает его высоту (ширину спинки).

    Швеллер используется при создании рам для увеличения несущей способности. Например, при устройстве полов, над дверными и оконными проемами, при устройстве лестниц, ограждений к ним. Это что касается частного строительства. В основном швеллер используется при строительстве машин, машин и кораблей. Они используются для сборки мостов и кранов. В общем, область применения широкая.

    Стандартные виды

    По способу изготовления швеллеры бывают горячекатаные и гнутые. Изогнутые могут быть с одинаковой или разной длиной полок. Отличаются от катаных более плавным закруглением в местах перехода спинки в полки.

    Рулонные могут быть с параллельными полками – серия П или с наклоном полок – серия У. Но не думайте, что “наклон” – это наклон полок. Они, в любом случае, должны быть перпендикулярны спине. Под уклоном понимают плавное и постепенное уменьшение толщины полок. Она может составлять от 4% до 10%. Есть еще три вида прокатных швеллеров. Они отличаются длиной и толщиной полок: С – специальные, Л – легкие и Е – экономичные.

    Типы швеллеров по способу изготовления и сечению

    Кстати, криволинейные швеллеры имеют свое обозначение. У них два одинаковых класса. Одна имеет полки одинаковой длины и называется равнополочной, вторая полка имеет разную длину, ее называют многополочной.

    Также в спецификации или маркировке каналов проставляется класс точности: А – высокий, В – нормальный. У гнутых тоже класс В – это повышенная точность. Для промышленных применений обычно требуется высокая и повышенная точность. Для частного строительства класса В более чем достаточно.

    Расширение ассортимента

    Стандартные каналы изготавливаются методом сварки. Но есть конструкции более удобные, если есть возможность их собрать и разобрать. Для этого выпускаются перфорированные металлические изделия П-образной формы. Изготавливается из оцинкованной листовой стали толщиной 2-5 мм.

    Обозначается швеллер перфорированный ШП, затем проставляется количество граней с перфорацией, а затем размеры в миллиметрах. Сначала идет высота изделия (длина спинки), а потом длина полочек. Диапазон размеров ШП – высота от 50 мм до 400 мм, длина полок – 20-180 мм. Перфорированный прокат используется для сборки полок, стеллажей, других систем хранения, строительных лесов.

    Также есть каналы с перфорированным алюминием

    Есть несколько специальных серий перфорированных каналов. К235, К225, К240 – разводка с перфорацией. Они используются для создания систем, в которых проложены кабели. Металл хорошо отводит тепло, а наличие отверстий еще больше увеличивает этот показатель.

    Некоторые размеры алюминиевого швеллера

    Также есть алюминиевые швеллеры и алюминиевые сплавы. Они не используются в несущих конструкциях. Чаще всего используется как отделочный или декоративный элемент. Может быть частью систем разделения. Например, офисные перегородки, стеллажи-столы-консоли и т.д. Небольшие алюминиевые швеллеры можно использовать для установки светодиодной подсветки, так как алюминий очень хорошо отводит тепло, а это залог долговечности светодиодов.

    Стандарты

    Существует девять стандартов, предписывающих различные типы и типы каналов. В них указан весь ассортимент, технические характеристики и обозначения в полном объеме. Но большинство из них – специальные виды и виды, которые изготавливаются по заказам предприятий. В продажу они не поступают, да и на обычной стройке или в хозяйстве они не нужны. Например, ГОСТ 21026-75 описывает специфические каналы для горнодобывающей промышленности. Отличаются гнутыми полками. Стандарты 5267 описывают разновидности для автомобилестроения.

    Перечень ГОСТов, регламентирующих и описывающих ассортимент и размеры швеллеров

    Параметры швеллеров широкого профиля указаны в трех стандартах.

    • ГОСТ 8240-97 (взамен старого 8240-89). В нем указаны сортамент и размеры горячекатаного проката.
    • Прописаны размеры и параметры гнутых:
      • ГОСТ 8278 – с полками равной длины
      • ГОСТ 8281 – с полками разной длины.

    В этих документах описаны размеры швеллера по ГОСТу, масса, технические параметры и допустимые отклонения. Обратите внимание, что несущую способность не пишут, так как она сильно зависит от того, как уложен швеллер. Максимальная нагрузка рассчитывается для каждого конкретного случая, поэтому таблиц с такими данными нет.

    Сортамент швеллера горячекатаного по ГОСТ 8240-97

    Основная область применения швеллера проката – создание и усиление несущих конструкций. Поэтому требуется точно придерживаться параметров. Стандарты описывают все значения, вплоть до допустимых отклонений. Обычно они составляют не более нескольких процентов от параметра, но бывают и исключения.

    Предельные отклонения в размерах для горячекатаного швеллера

    Также обратите внимание, что вес швеллера указан только для справки. То есть он рассчитан на определенную марку стали. В стандартах его плотность составляет 7,85 г/см³. У более плотной стали вес будет выше, у более пористой стали меньше. Точный вес должен быть указан производителем, а также марка и плотность стали. Каналы изготавливаются длиной от 2 до 12 метров, они могут быть и длиннее.

    Скругления и уклоны полок тоже есть в ГОСТах, но они даны для построения профиля, а не для контроля. Эта информация не требуется для потребителей, поэтому мы не включали ее в наши таблицы.

    Пример использования швеллера: обвязка фундамента

    Специальной маркировки нет. Высота изделия указывается просто в сантиметрах, после чего следует буква, обозначающая тип сечения и группы. Например, швеллер 6,5Е (высота спинки 6,5 см, группа эконом, а остальные размеры швеллера по ГОСТу см. таблицу), 12П или 12У – эти изделия имеют высоту 12 см, но у одного параллельные полки (эта составляет 12П), еще один с наклоном (12У). Кроме этих цифр может быть указан и класс точности. Других параметров – длины полочек, толщины спинки и полочек – в обозначении нет. Поэтому для данного вида металлопродукции необходимы таблицы с размерами. Они перечислены ниже по классам.

    Размеры и масса прокатных швеллеров

    Швеллер П отличается тем, что его полки утончаются от задней части к концам. Это постепенное уменьшение толщины называется уклоном. Если вы внимательно посмотрите на чертежи П- и П-профиля, то увидите, в чем разница.

    Еще раз посмотрите на разницу между U- и P-каналами

    Номер канала серии U Высота спинки, мм Ширина полки, мм Толщина спинки, мм Толщина полки, мм Вес 1 метра, кг
    5U 50 32 4,4 7,0 4,84
    6.5U 65 36 4,4 7,2 5,90
    8U 80 40 4,5 7,4 7,05
    10U 100 46 4,5 7,6 8,59
    12U 120 52 4,8 7,8 10,4
    14U 140 58 4,9 8,1 12,3
    16U 160 64 5,0 8,4 14,2
    16аУ 160 68 5,0 9,0 15,3
    18U 180 70 5,1 8,7 16,3
    18aU 180 74 5,1 9,3 17,4
    20U 200 76 5,2 9,0 18,4
    22U 220 82 5,4 9,5 21,0
    24U 240 90 5,6 10,0 24,0
    27U 270 95 6,0 10,5 27,7
    30U 300 100 6,5 11,0 31,8
    33U 330 105 7,0 11,7 36,5
    36U 360 110 7,5 12,6 41,9
    40U 400 115 8,0 13,5 48,3

    Высота прокатных швеллеров от 50 мм до 400 мм, ширина полок от 32 мм до 115 мм. Стандартный ассортимент и вес указаны в таблице.

    Швеллеры катаные специальные С: размеры и масса одного метра

    На основе сортамента с уклоном выпускаются специальные швеллеры. Они имеют один или несколько различных параметров. В одних случаях увеличивается длина полки, в других разница в толщине. В общем, если вам нужен швеллер с уклоном, но вы не нашли подходящих размеров в серии U, смотрите также серию C.

    Номер канала серии С Высота спинки, мм Ширина полки, мм Толщина спинки, мм Толщина полки, мм Вес 1 метра, кг
    80 45 5,5 9,0 9,26
    14С 140 58 6,0 9,5 14,53
    14CA 140 60 8,0 9,5 16,72
    16С 160 63 6,5 10,0 17,53
    16Ca 160 65 8,5 10,0
    19,74
    18s 180 68 7,0 10,5 20,20
    18Ca 180 70 9,0 10,5 23,00
    18Сб 180 100 8,0 10,5 26,72
    20С 200 73 7,0 11,0 22,63
    20Ca 200 75 9,0 11,0 25,77
    20Сб 200 100 8,0 11,0 28,71
    24С 240 85 9,5 14,0 34,9
    26С 260 65 10,0 16,0 34,61
    26Ca 260 65 10,0 11,0 39,72
    30С 300 85 7,5 13,5 34,44
    30Ca 300 87 9,5 13,5 39,15
    30Сб 300 89 11,5 13,5 43,86

    Наиболее распространенными являются те размеры, которые существенно отличаются от стандартных. Например, швеллер 18Сб имеет фланцы длиной 100 мм, а стандартная версия 18У имеет длину всего 70 мм. И спинка, и полки стали толще стали: 8 мм и 10,5 мм против 5,1 мм и 8,7 мм в базовой серии. Как видите, разница существенная. Канал 18Сб мощнее базовой версии – 18У.

    Таблица размеров швеллера с параллельными полками (без уклона) серии P

    Швеллер P имеет одинаковую толщину полки по всей длине. Лишь к концу они плавно закругляются. Радиус кривизны не контролируется, так как это не принципиально.

    Сечение швеллера П. Размеры швеллера по ГОСТ в таблицах

    Номер швеллера серии П Высота спинки, мм Ширина полки, мм Толщина спинки, мм Толщина полки, мм Масса 1 метра, кг
    50 32 4,4 7,0 4,84
    6.5P 65 36 4,4 7,2 5,90
    80 40 4,5 7,4 7,05
    10P 100 46 4,5 7,6 8,59
    12P 120 52 4,8 7,8 10,4
    14П 140 58 4,9 8,1 12,3
    16П 160 64 5,0 8,4 14,2
    16ап 160 68 5,0 9,0 15,3
    18П 180 70 5,1 8,7 16,3
    18аП 180 74 5,1 9,3 17,4
    20П 200 76 5,2 9,0 18,4
    22P 220 82 5,4 9,5 21,0
    24П 240 90 5,6 10,0 24,0
    27П 270 95 6,0 10,5 27,7
    30П 300 100 6,5 11,0 31,8
    33П 330 105 7,0 11,7 36,5
    36П 360 110 7,5 12,6 41,9
    40П 400 115 8,0 13,5 48,3

    Если вы сравните две таблицы, то увидите, что размеры швеллера по ГОСТ У и П типа одинаковой высоты ничем не отличаются. Все параметры одинаковые. Все. Даже весом в один метр. Отличие в форме полок. Тем более, что частники часто выбирают параллельные полки. Любой материал плотно ложится на ровные полки, проблем с соединением нет.

    Ассортимент прокатных швеллеров группы Е (эконом) с размерами и массой

    Швеллеры с прямыми полками доступны также в серии Е – эконом. Отличаются от серии P чуть меньшей толщиной спинки. Остальные параметры, кроме веса, не изменились. Вес естественно немного меньше.

    Номер канала серии Е Высота спинки, мм Ширина полки, мм Толщина спинки, мм Толщина полки, мм Масса 1 метра, кг
    5E 50 32 4,2 7,0 4,79
    6.5E 65 36 4,2 7,2 5,82
    8E 80 40 4,2 7,4 6,92
    10E 100 46 4,2 7,6 8,47
    12E 120 52 4,5 7,8 10,24
    14E 140 58 4,6 8,1 12,15
    16E 160 64 4,7 8,4 14,01
    18Е 180 70 4,8 8,7 16,. 01
    20E 200 76 4,9 9,0 18,07
    22E 220 82 5.1 9,5 20,69
    24Е 240 90 5,3 10,0 23,69
    27E 270 95 5,8 10,5 27,37
    30E 300 100 6.3 11,0 31,35
    33E 330 105 6,9 11,7 36,14
    36E 360 110 7,4 12,6 41,53
    40Е 400 115 7,9 13,5 47,97

    Следует сказать, что уменьшение толщины спинки не оказывает существенного влияния на несущую способность. Но масса уменьшается. Так что это действительно экономичный канал. И по металлу, и по цене. Меньше расход материала – меньше стоимость. Если есть необходимость сэкономить, можно купить швеллер Е.

    Легкий швеллер (серия L)

    Легкий L-швеллер пригодится в тех конструкциях, где нагрузка не так велика. В нем тоже есть параллельные полки, но они короче и тоньше. Тоньше и обратно. Это означает, что облегченная серия имеет меньший вес и, как следствие, меньшую несущую способность. Но большие нагрузки в частном секторе встречаются не часто, поэтому швеллер L для частного строительства подходит даже больше. Но лучше рассчитать несущую способность.

    Номер канала серии L Высота спинки, мм Ширина полки, мм Толщина спинки, мм Толщина полки, мм Вес 1 метра, кг
    12L 120 30 3,0 4,8 5,02
    14л 140 32 3,2 5,6 5,94
    16L 160 35 3,4 5,3 7,10
    18л 180 40 3,6 5,6
    8,49
    20л 200 45 3,8 6,0 10,12
    22L 220 50 4,0 6,4 11,86
    24 л 240 55 4,2 6,8 13,66
    27л 270 60 4,5 7,3 16,3
    30л 300 65 4,8 7,3 19,07

    Например, сравним канал 14L и 14P.

    • 14L имеет следующие размеры полки: длина 32 мм и толщина 5,6 мм. Толщина спинки 3,2 мм.
    • 14P Размеры: с полками длиной 58 мм и толщиной 8,1 мм, толщиной спинки 4,9 мм.

    Разница более чем существенная. Это отражается и на весе: метр 14П весит 12,3 кг, а погонный метр 14Л – 5,94 кг. В два раза меньше. Это влияет на стоимость аренды (разумеется), на стоимость доставки. Также он легче, его легче переносить, поднимать и т. д. Но 3,2 мм ближе к тонкому металлу. Это означает, что вы должны уметь варить тонкий металл.

    Размеры швеллера по ГОСТ гнутого типа

    Швеллер называется гнутым, потому что лист металла гнут на листогибочных станках. Нет возможности получить четкий угол, как на горячекатаных, а закругление в месте перехода спинки в полку плавное. Именно по этой части можно отличить один вид от другого. Этот вариант хорош тем, что имеет более низкую цену. Это связано с более простой технологией производства.

    Чертеж гнутого швеллера с одинаковыми и разными полками

    Как уже было сказано, полки гнутого швеллера могут быть одинаковой или разной длины. Ассортимент тот же больше. Нет смысла приводить таблицу размеров изогнутого швеллера. Все требуемые параметры прописаны в его маркировке. Например, 100*50*2. Все просто: первое — высота, второе — размер полок, третье число — толщина металла. С разными полками ненамного сложнее: 65*55,20*3,5. Это канал с разными полками. Первая цифра – высота, вторая – длина длинной полки, третья отделяется запятыми для короткой полки, а затем толщина металла.

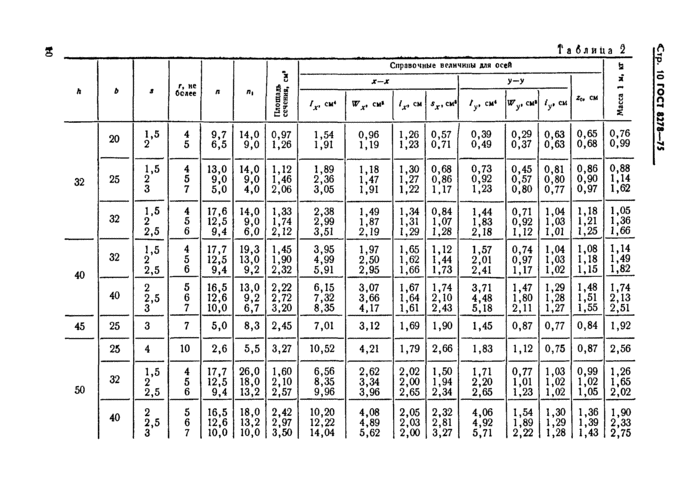

    Размеры с одинаковыми полками “от” и “до”

    Для выбора материала под собственные нужды желательно знать минимальный и максимальный размер данного вида проката. Размеры, конечно, увеличиваются с некоторым шагом, но можно примерно сориентироваться, а потом посмотреть, что вам предложат на местном металлобазе.

    Фотография изогнутого канала. Обратите внимание на место изгиба. Это гладко. Это отличительная черта изогнутой версии.

    Разбег параметров гнутого швеллера с одинаковыми полками зависит от марки стали, из которой изготовлено изделие. Размеры швеллера по ГОСТу могут быть следующими:

    • Сталь углеродистая кипящая и полуспокойная:
      • высота 25-410 мм,
      • длина полки 26-180 мм,
      • толщина 2,0 – 8,0 мм.
    • Сталь углеродистая обыкновенная и низколегированная:
      • высота 25-310 мм,
      • длина полки 26-160 мм,
      • толщина 2,0 – 8,0 мм.

    Примечание. В отличие от рулонного, гнутый имеет одинаковую толщину как на изнанке, так и на полках. Это понятно. Они просто согнули полосу металла. В катане заготовка нагревается, а затем формируются требуемые параметры. И в этом принципиальная разница.

    Также желательно знать, чем один вид стали отличается от другого. С легированными соединениями все понятно, свойства нержавеющей стали известны всем. А чем отличаются угарные – кипящие, полуспокойные, спокойные? А то, что спокойная хорошо сваривается, кипящая сваривается труднее всего, полуспокойная по этому параметру где-то посередине.

    Размеры мультиполки

    Что касается многополочной версии, то она также изготавливается из тех же марок стали. Но разбег параметров не зависит от типа материала. Не в том смысле, что все размеры одинаковы, а в том, что их предельные значения — наибольшая и наименьшая — одинаковы. А размеры – высота и длина полок – конечно разные.

    Еще одно применение – швеллер каркасный лестничный

    Итак, размеры гнутого П-образного швеллера с разными полками могут быть следующими:

    • высота 32 – 300 мм;
    • длина полки:
      • длина 22 – 160 мм,
      • короткий 12 – 90 мм,
    • толщина швеллера 2,0 – 8,0 мм.

    Как уже было сказано, при обозначении габаритов данного проката длина полок указывается запятыми. Первая цифра — длинная полка, вторая — короткая. Например, 90*80,50*4. Читаем так, гнутый швеллер высотой 90 мм, длинная полка 80 мм, короткая полка – 50 мм, толщина металла – 4 мм.

    Обозначение на чертежах

    Специального графического значка для обозначения канала нет. На чертежах любой прокат обозначается просто линией. Рядом может быть буквенное обозначение или его часть, что важно конкретно для данного узла или узла. В примере ниже стоят буквы ШБ, что означает, что металлопрокат требуется класса В. Конкретные марки материала указаны в спецификации. Там прописан ГОСТ и размер. Например, ГОСТ 8240-97, канал 12Р. Это значит, что он прокатан со спинкой высотой 120 мм и параллельными полками.

    Пример чертежа с использованием швеллера, его обозначение

    В остальных случаях, когда на чертежах подробно показаны некоторые сложные узлы, швеллер в разрезе обозначается точно так, как он выглядит: буквой «П». Разверните его так, как он должен быть уложен.

    Обозначение канала на чертежах агрегатов, если он расположен в поперечном сечении

    Конкретно размеры прописываются в спецификации. Все указано четко. Эта форма обозначения обозначает рулонный тип. Для гнутых были бы указаны параметры полок. Например, были бы: 80*60*4,0 или какие-то другие цифры из таблиц со стандартными размерами.

    Швеллер стальной горячекатаный Линкольн Парк, продажа швеллера стального горячекатаного в Линкольн Парк

    ← Уголок стальной | Швеллер стальной горячекатаный | Двутавровая горячекатаная балка →

    Швеллер стальной горячекатаный
    Металлопродукция TPC Lincoln Park, Michigan
    Швеллер стальной горячекатаный DIN 1026

    Швеллер из горячекатаной стали соответствует требованиям DIN 1026.
    Углеродистая сталь, из которой изготовлен швеллер, не деформируется и имеет длительный срок службы.
    Швеллер горячекатаный ГОСТ 8240-89 предназначен для повышения прочности конструкций.
    Он необходим в автомобильной, машиностроительной и других отраслях промышленности, а также при строительстве мостов, крупных сооружений и межпролетных перекрытий.
    Изготовленный по ГОСТ, швеллер имеет особую прочность и широкий спектр применения.
    Производится методом горячей прокатки.


    Цена$ Цена$
    стальной канал № двутавра длина, м масса 1 п. м., кг, 1 м.п.,, 1 тонна,
    Швеллер стальной горячекатаный 6,5 6,0 6,08 4,65 619,15
    Швеллер стальной горячекатаный 8 11,7 7,55 5,40 598,16
    Швеллер стальной горячекатаный 10 11,7 9.09 6,60 550,19
    Швеллер стальной горячекатаный 12 12,0 m., kg”> 10,87 8.10 560,68
    Швеллер стальной горячекатаный 14 11,7 12.50 10.04 614,65
    Швеллер стальной горячекатаный 16 12,0 14,82 12.14 598,16
    Швеллер стальной горячекатаный 18 12,0 16,60 12,74 592,16
    Швеллер стальной горячекатаный 20 12,0 m., kg”> 19.17 17,99 749,56
    Швеллер стальной горячекатаный 22 11,7 21.06 21,74 749,56
    Швеллер стальной горячекатаный 24 12,0 24,00 3828,2 157733,9
    Швеллер стальной горячекатаный 27 12,0 28.30 31,48 1049,41
    Швеллер стальной горячекатаный 30 11,7

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
