Арматура металлическая - сортамент по ГОСТ: таблица весов

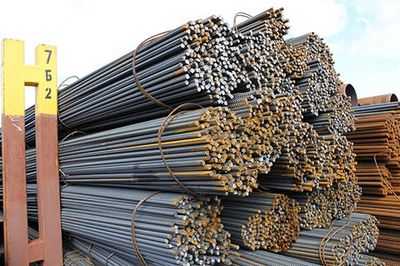

Стальная арматура – это гладкий или рифленый стержень, созданный для усиления строительных конструкций. Он может устанавливаться внутрь бетона, каменной или кирпичной кладки. Монтаж позволяет повысить устойчивость к нагрузкам, защититься от появления трещин, утраты несущей способности. Мы поставляем обширный сортамент арматуры. Вы найдете подходящий строительный элемент для любой конструкции и условий ее эксплуатации.

Классификация продукции

Для изготовления продукции используется сталь – это регламентировано по ГОСТ 52544-2006, СТО АСЧМ 7-93 и ТУ 14-1-5254-94. Есть также другие нормативы, указывающие характеристики и область использования.

Товар классифицируется по нескольким признакам:

  • Назначение. В продаже есть следующие виды:
    • Конструктивная. Также называется распределительной. Сечение прописывается по минимальному проценту армирования.
    • Рабочая. Компенсирует основную нагрузку.
    • Монтажная. Позволяет соединить в единый каркас рабочую и конструктивную арматуру.
    • Анкерная. Используется в качестве закладных деталей.
  • Условия применения. По этому параметру выделяют напрягаемые и ненапрягаемые изделия.
  • Условия производства. Есть виды арматуры, созданные горячекатаным и холоднотянутым методом. В первом случае получается стержень, во втором – проволока.
  • Ориентация. Представлены два типа. Поперечный защищает от наклонных трещин, продольный – от вертикальных. Их сочетание усиливает все строение.

Меняется вес арматуры, диаметр, стоимость за один погонный метр. Знание таких характеристик позволяет подобрать товар под конкретную область установки.

Для удобства подбора товара, всем видам присваивается литера в маркировке. Она указывает на эксплуатационные характеристики. Условные обозначения собраны в таблице ниже:

Литера Расшифровка
А Стальной стержень.
В Проволока.
К Канат.
С Арматура, подходящая для электросварки.
Т Материал, прошедший термоупрочнение, выдерживает большие нагрузки.
В Упрочнение проводилось методом вытяжки.
К Даже под сильным напряжением, такой стальной каркас не теряет устойчивости к коррозийному растрескиванию.

Классы арматуры и область ее применения

Ниже представлена таблица сортамента арматуры, с указанием марки стали, использованной при ее изготовлении и других значимых характеристик.

Таблица классов арматуры и марок стали

Тип профиля Класс Диаметр, мм Марка стали
Гладкий профиль А1 (А240) 6-40 Ст3кп, Ст3пс, Ст3сп
Периодический профиль А2 (А300) 10-40, 40-80 Ст5сп, Ст5пс, 18Г2С
Периодический профиль А3 (А400) 6-40, 6-22 35ГС, 25Г2С, 32Г2Рпс
Периодический профиль
А4 (А600)
10-18 (6-8), 10-32 (36-40) 80С, 20ХГ2Ц
Периодический профиль А5 (А800) 10-32 (6-8), (36-40) 23Х2Г2Т
Периодический профиль А6 (А1000) 10-22 22Х2Г2АЮ, 22Х2Г2Р

В следующей таблице пропишем соотношение классификации и области применения продукта:

Класс Область использования
А1 (А240) Монтажная гладкая арматура. Применятся в создании ЖБИ, распределяет нагрузки, обеспечивает состыковку разных частей каркаса.
А2 (А300) Относится к категории рабочих. По всему профилю идет рифление. Подходит для укрепления конструкций в малоэтажном строительстве, при создании монолитных конструкций с низким уровнем нагрузки.
А3 (А400, А500) По строению – это прут, созданный горячекатаным методом. Он подойдет в создании не только жилых, но и промышленных строениях, дорог, тротуаров.
А4 (А600) Еще одна рабочая разновидность. Прочность позволяет применять ее даже для сооружений с высокой степенью нагрузки, там, где каркас принимает сильное напряжение. Максимальный диаметр – до 32 мм.
А5 (А800) Дорогостоящий товар, относится к категории повышенной прочности. Используется в возведении причалов, подъемных строений, тоннелей метрополитена, гидроэлектростанций.
А6 (А1000) Сталь для этого изделия проходит процедуру термического упрочнения. Подойдет для возведения высотных зданий. Не деформируется, хорошо гасит вибрацию и сильные нагрузки.

Подробнее о нашем сортаменте

Наша компания поставляет в Санкт-Петербурге арматуру А1 и А3. Рассмотрим их более детально.

Арматура А1

Обозначается и классифицируется по ГОСТ 5781. Подходит для армирования предварительно напряженных конструкций из железобетона. Допускается использование и для обычных конструкций. Создается только с гладким профилем. Сечение круглое. Для увеличения качества продукта, в ГОСТ прописано использование исключительно углеродистых сортов стали. Три применяемые марки – Ст3сп, Ст3кп и Ст3пс. Ниже представлена таблица арматуры с указанием ее основных типоразмеров по диаметру и весу.

Диаметр (мм) Вес (кг)
6 0,222
8 0,395
10 0,617
12 0,888
14 1,21
16 1,58
18 2
20 2,47
22 2,98
25 3,85
28 4,83
32 6,31
36 7,99
40 9,87

Вес арматуры в таблице, а также ее диаметр могут лишь незначительно отклоняться от стандарта. Когда мы проводим расчет, указываем массу в тоннах или кг.

Арматура А3

Также подходит для обычных ЖБИ и конструкций, находящихся под действием больших нагрузок. Создается горячекатаным методом. Допускается применение при возведении как жилых конструкций, так и промышленных. При производстве компания руководствуется ГОСТ 5781-82. Основное отличие от класса А1 – наличие на поверхности рифления. По всему стержню идут два продольных ребра, а между ними много поперечных.

В таблице ниже представлено соотношение диаметров и размеров профиля:

Номер профиля(номинальный диаметр dн) d h d1 h2 t b b1 r
Номин. Пред. откл Номин. Пред. откл
6 5,75 +0,3-0,5 0,5 ±0,25 6,75 0,5 5 0,5 1,0 0,75
8 7,5 +0,3-0,5 0,73 ±0,25 9 0,75 5 0,75 1,25 1,1
10 9,3 +0,3-0,5 1 ±0,5 11,3 1 7 1 1,5 1,5
12 11 +0,3-0,5 1,25 ±0,5 13,5 1,25 7 1 2 1,9
14 13 +0,3-0,5 1,25 ±0,5 15,5 1,25 7 1 2 1,9
16 15 +0,3-0,5 1,5 ±0,5 18 1,5 8 1,5 2 2,2
18 17 +0,3-0,5 1,5 ±0,5 20 1,5 8 1,5 2 2,2
20 19 +0,3-0,5
1,5
±0,5 22 1,5 8 1,5 2 2,2
22 21 +0,4-0,5 1,5 ±0,5 24 1,5 8 1,5 2 2,2
25 24 +0,4-0,5 1,5 ±0,5 27 1,5 8 1,5 2 2,2
28 26,5 +0,4-0,7 2 ±0,7 30,5 2 9 1,5 2,5 3
32 30,5 +0,4-0,7 2 ±0,7 34,5 2 10 2 3 3
36 34,5 +0,4-0,7 2,5 ±0,7 39,5
2,5
12 2 3 3,5
40 38,5 +0,4-0,7 2,5 ±0,7 43,5 2,5 12 2 3 3,5
45 43 +0,4-0,7 3 ±0,7 49 3 15 2,5 3,5 4,5
50 48 +0,4-0,7 3 ±0,7 54 3 15 2,5 3,5 4,5
55 53 +0,4-1,0 3 ±1,0 59 3 15 2,5 4 4,5
60 68 +0,4-1,0 3 ±1,0 64 3 15 2,5 4 5
70 68 +0,5-1,1 3 ±1,0 74 3 15 2,5 4,5 5,5

Номер профиля и его вес вы можете узнать из еще одной таблицы:

Номер профиля (номинальный диаметр стержня) Площадь поперечного сечения стержня а500с, см Масса 1 м, кг
6 0,283 0,222
8 0,503 0,395
10 0,785 0,617
12 1,131 0,888
14 1,540 1,210
16 2,010 1,580
18 2,540 2,000
20 3,140 2,470
22 3,800 2,980
25 4,910 3,850
28 6,160 4,830
32 8,040 6,310
36 10,180 7,990
40 12,570 9,870
45 15,000 12,480
50 19,630 15,410
55 23,760 18,650
60 28,270 22,190
70 38,480 30,210
80 50,270 39,460

Чтобы мы помогли вам подобрать тип и разновидность арматуры, провели расчет, звоните по указанному на сайте телефону или оставляйте заявку.

Возможно, вас заинтересует другая наша продукция:

Офис

СПб, Лиговский пр.,
д.111-113-115, лит.Б, оф 311

spbrmk.ru

Сортамент арматуры по ГОСТ 5781-82*

Сортамент арматуры

по ГОСТ 5781-82* из горячекатаной стали

Сортамент арматуры подходит для арматурных стержней классов A-I (А240), А-II (А300), А-III (А400/А500), A-IV (A600), A-V (A800), A-VI (A1000), а также иных вариантов данных классов.

По умолчанию арматурные стержни выпускаются в следующих диаметрах:

  • A-I (A240) — от 6 до 40 мм;
  • А-II (А300) — от 10 до 80 мм;
  • Ас-II (Ас300) — от 10 до 40 мм;
  • А-III (А400/А500) — от 6 до 40 мм;
  • A-IV (А600) — от 6 до 40 мм;
  • А-V (А800) — от 6 до 40 мм;
  • A-VI (А1000) — от 10 до 22 мм.

Для расчета веса арматуры Вы можете воспользоваться on-line калькулятором или таблицей ниже.

Номер профиля (номинальный диаметр стержня dн), ммПлощадь поперечного сечения стержня, см2Масса 1 м профиля
Теоретическая масса, кгПредельные отклонения, %
60,2830,222+9 / -7
80,5030,395+9 / -7
100,7850,617+5 / -6
121,1310,888+5 / -6
141,5401,210+5 / -6
162,0101,580+3 / -5
182,5402,000+3 / -5
203,1402,470+3 / -5
223,8002,980+3 / -5
254,9103,850+3 / -5
286,1604,830+3 / -5
328,0106,310+3 / -4
3610,1807,990+3 / -4
4012,5709,870+3 / -4
4515,00012,480+3 / -4
5019,63015,410+2 / -4
5523,76018,650+2 / -4
6028,27022,190+2 / -4
7038,48030,210+2 / -4
8050,27039,460+2 / -4

Читайте также: Сортамент уголка равнополочного по ГОСТ 8509-93

Раздел: Сортамент Метки: арматура, вес, гост 5781-82*, сортамент

xn--24-glc1cl.xn--p1acf

Сортамент арматуры таблица гост 52544 2006. Арматура гост. Armatura-Tonna.ru

Арматура А500С

Посмотреть прайс - арматура строительная

Является классом прочности по СТО АСЧМ 7-93 и по ГОСТ Р 52544 2006 и применяется для армирования железобетонных конструкций. Периодический профиль класса А500С имеет не менее двух рядов поперечных рёбер, которые имеют серповидную форму, и не соединяются с продольными рёбрами. Это горячекатаный прокат без последующей обработки или термически обработанный в потоке прокатки.

Прокат периодического профиля из арматурной стали СТО АСЧМ 7-93

Данный стандарт распространяется на стержни периодического профиля, предназначенные для армирования железобетонных конструкций и стержни ненапрягаемой арматуры предварительно напряжённых ЖБ конструкций. Стержни арматурной стали по СТО АСЧМ 7-93 могут быть:

- горячекатаные без последующей обработки
- термомеханически упрочнённые в потоке прокатки
- механически упрочнённые в холодном состоянии

Арматура, в зависимости от механических свойств, изготавливается классов прочности: А400С, А500С, А600С.

Таблица арматуры. Сортамент арматуры по СТО АСЧМ 7-93,
номинальные диаметры профилей, площади поперечного сечения.
Арматура 12 вес 1метра. вес арматуры а500С

Номер профиля, номинальный диаметр арматуры. dн

Арматура А500С ГОСТ Р 52544 2006 изготавливается номинальным диаметром:

- до 6 мм - в бухтах
- от 6 до 12 мм — в бухтах или прутках
- от 14 мм и выше — в прутках.

Прутки мерной длины — в пределах от 6 до 12 м, немерной — 6 — 12 м.В партии прутков немерной длины допускается наличие прутков от 3 до 6 м в количестве 7% массы партии.

Номинальные диаметры, сортамент арматуры а500, площади поперечного сечения, массы метра проката приблизительно такие же, как в стандарте СТО АСЧМ 7-93.

Прокат арматурный термомеханически упрочнённый в потоке прокатки ГОСТ Р 52544-2006

Настоящий стандарт распространяется на свариваемый прокат арматурный периодического профиля классов А500С и В500С, который предназначен для армирования железобетонных конструкций. Периодический профиль такого проката должен иметь не менее двух рядов поперечных рёбер, имеющих серповидную форму, и не соединяющихся с продольными рёбрами.

По способу производства арматурный прокат подразделяют на классы:

- А500С — горячекатаный без последующей обработки или термически обработанный в потоке прокатки
- В500С - механически упрочнённый в холодном состоянии (холоднодеформированный)
Буква «С» означает «свариваемый».

Преимуществами арматуры класса В500С перед классом А3 являются:

- высокая пластичность,
- исключается возможность разрушения сварного соединения,
- максимальный предел текучести и расчётное сопротивление, которые позволяют 20% экономии стали,
- низкий показатель производственных затрат.

Арматура А400 и А500 отличие. Арматура а3 (а400)и а500с

До недавнего времени в России в основном применяется арматура периодического профиля класса А400 (А-III), в частности марки стали 35ГС и 25Г2С, которые являются ограниченно свариваемыми. Для стали 35ГС запрещена дуговая сварка арматуры крест накрест, но к сожалению, она до сих пор применяется повсеместно, что часто приводит к серьёзным авариям железобетонных конструкций. При строительстве зданий из монолитного железобетона с использованием марки стали 35ГС контактная дуговая и другие сварки не дают хорошей пластичности, такие соединения не выдерживают изгиба. Приходится полностью отказываться от сварки и принимать значительные запасы по сечению арматуры, т. к. возникает опасность дуговых прихваток арматуры сваркой, а контроль над арматурными работами и качеством арматуры достаточно трудно обеспечить.

Ассоциацией стандартизации совместно с Госстроем России был разработан новый стандарт СТО АСЧМ 7-93,прописывающий механические свойства, химический состав и другие требования к арматуре строительной А500С. В соответствии с этими требованиями арматура А500С выпускается термомеханически упрочнённой, горячекатаной с микролегированием, либо холоднодеформированной. В арматурной стали класса А500С продольные рёбра на стержнях не обязательны,а поперечные выступы (рёбра) имеют серповидную форму. Поперечные выступы при этом не должны соединяться с продольными.

В химическом составе арматуры класса А500С содержится меньше легирующих веществ, что упрощает производство и удешевляет продукцию без существенного снижения эксплуатационных свойств. Требования к арматуре строительной ГОСТ 5781 82 более жёсткие по сравнению со стандартом СТО АСЧМ 7-93.

С помощью анализа конкретных объектов монолитного строительства, что при замене класса А400 классом А500С уменьшается армирование стен и перекрытий несущего железобетонного каркаса здания по сравнению с первоначальным проектным решением. Стыковка арматуры разных диаметров: применение А500С обеспечило уменьшение диаметра применяемой арматуры, упрощение стыковки стержней, обеспечило эффективное использование для стыковки стержней электродуговой сварки. В следствие чего, уменьшается расход арматуры на 20-25% без увеличения стоимости на неё, улучшается качество бетонирования из-за уменьшения насыщения сечения колонн арматурой. В среднем применение стали класса А500С вместо класса А400 позволяет сэкономить около 10% рабочего армирования.

Производят арматуру А500С: ОАО «Западно-сибирский металлургический комбинат», ОАО «Северсталь», ПАТ «АрселорМиттал Кривой Рог», ООО «ТД Белорусский металлургический завод», ООО «Абинский ЭлектроМеталлургический завод», «Молдавский металлургический завод» СЗАО, ОАО «Нижнесергинский метизно-металлургический завод», ООО «Новоросметалл», ОАО «Оскольский электрометаллургический комбинат».

Купить арматуру а500с

У нас вы можете преобрести арматуру всех видов со складов филиалов, складов Московской области или напрямую с завода. Оказываем услуги по резке, доставке и комплектации арматуры. Наличие, сортамент, массу и арматуры а500 цену, арматуры диаметр 12 цену, арматуры диаметр 10 цену, арматуры диаметр 14 цену Вы можете посмотреть на сайте. Более подробную информацию стоимости за метр, уточнить вес штуки и сделать расчёт количества, выписать счёт и оформить заявку, уточнить варианты оплаты и запросить сертификат на полученный металл - можно у менеджера, связавшись с ним по телефону:

(8452) 57-00-18, e-mail: [email protected]

Арматура А500С - посмотреть цены

Сортамент арматуры: таблица, классификация по ГОСТ и особенности изделий

Таблица сортамента арматурных стержней

Прокат арматурный – незаменимый элемент строительства жилых домов, общественных и промышленных зданий, масштабных сооружений. При разработке проекта для любого инженера или архитектора незаменимым инструментом становится таблица сечений арматуры по ГОСТ 5781-82.

Особенности и классификация

Общеизвестно, что для упрочнения бетонных, каменных, кирпичных и даже стеклянных конструкций применяется технология армирования. То есть внутри устройства формируется каркас, который частично либо полностью принимает на себя деформирующие нагрузки. В качестве основы используются металлические стержни круглого сечения или арматура. Производится из нескольких видов стали (в соответствии с ГОСТ 52544-2006, СТО АСЧМ 7-93, ТУ 14-1-5254-94 и другими) в диаметре от 4 до 80 мм с поверхностью гладкого или периодического профиля.

Изделия из стали классифицируются по двум основным параметрам – прочности и механическим свойствам. Исходя из этого выделяют следующие классы арматуры:

1. А1 (А240) – монтажная, чаще всего используется в железобетонных конструкциях в качестве распределительного и связующего элемента. Характерный признак – гладкая поверхность, применяется для железобетонных изделий.

2. А2 (А300) – рабочий арматурный прокат. Имеет рифленый профиль, относится к силовым элементам, которые несут основную нагрузку. Область использования – малоэтажное строительство, ремонт, монолитные сооружения.

3. А3 (А400, А500) – горячекатаные пруты с периодической поверхностью. Это наиболее востребованная продукция, так как выпускается практически во всех диаметрах и применяется как в производстве ЖБИ, так и при возведении жилых, коммерческих и промышленных строений, обустройстве дорожного и тротуарного полотна.

⇒ Тайна ЖКХ #8212; экономитель воды!
УМЕНЬШИТ РАСХОД на 50%!

4. А4 (А600) – вид рабочей арматуры, используемой в напряженных конструкциях. Из-за ограничений продукция из стали выпускается в диаметре 10-32 мм.

5. А5 (А800) – стержни повышенной прочности для тяжелых и крупногабаритных конструкций (причалы, метрополитен, ГЭС).

6. А6 (А1000) – арматура рабочего типа из термически упрочненной стали. Характеризуется высокой степенью сопротивляемости к деформациям, востребована в многоэтажном строительстве.

Помимо основной маркировки существует дополнительная, информирующая об особых механических свойствах стальных изделий. Так, литера «С» обозначает, что их можно соединять методом сварки. Добавленная к шифру буква «К» означает, что поверхность арматуры устойчива к коррозии.

На площадки прокат поставляется бухтами по 11,7 или прутами 6-12 м. Как правило, заводы и дилеры отпускают продукцию тоннами, а для пересчета в погонные метры продавцы используют сводные таблицы теоретического веса по ГОСТ Р-52544-2006.

Сортамент строительной арматуры

Как и любое другое производство, изготовление арматуры унифицировано. Поэтому разработанные государственные стандарты содержат единые нормативы по всем характеристикам, включая диаметр, вес, сечение стержней. Эти параметры объединяются достаточно емким термином – сортамент или сортимент. В переводе с французского assortir – подбирать, сортировать. То есть это состав продукции по размерам, профилю или другим характерным признакам.

Для изделий из металла в ГОСТ 5781-82 указана унифицированная таблица массогабаритных размеров, однако на практике у заводов не всегда получается соответствовать этим показателям. Вышеуказанным стандартом допускаются отклонения, но не более 9%.

Автор:
Иван Яскевич

0 комментариев:
Добавить комментарий Отменить ответ

Своими руками

Сортамент арматуры: таблица, классификация по ГОСТ и особенности изделий

Таблица сортамента арматурных стержней

Прокат арматурный – незаменимый элемент строительства жилых домов, общественных и промышленных зданий, масштабных сооружений. При разработке проекта для любого инженера или архитектора незаменимым инструментом становится таблица сечений арматуры по ГОСТ 5781-82.

Особенности и классификация

Общеизвестно, что для упрочнения бетонных, каменных, кирпичных и даже стеклянных конструкций применяется технология армирования. То есть внутри устройства формируется каркас, который частично либо полностью принимает на себя деформирующие нагрузки. В качестве основы используются металлические стержни круглого сечения или арматура. Производится из нескольких видов стали (в соответствии с ГОСТ 52544-2006, СТО АСЧМ 7-93, ТУ 14-1-5254-94 и другими) в диаметре от 4 до 80 мм с поверхностью гладкого или периодического профиля.

Изделия из стали классифицируются по двум основным параметрам – прочности и механическим свойствам. Исходя из этого выделяют следующие классы арматуры:

1. А1 (А240) – монтажная, чаще всего используется в железобетонных конструкциях в качестве распределительного и связующего элемента. Характерный признак – гладкая поверхность, применяется для железобетонных изделий.

2. А2 (А300) – рабочий арматурный прокат. Имеет рифленый профиль, относится к силовым элементам, которые несут основную нагрузку. Область использования – малоэтажное строительство, ремонт, монолитные сооружения.

3. А3 (А400, А500) – горячекатаные пруты с периодической поверхностью. Это наиболее востребованная продукция, так как выпускается практически во всех диаметрах и применяется как в производстве ЖБИ, так и при возведении жилых, коммерческих и промышленных строений, обустройстве дорожного и тротуарного полотна.

⇒ Тайна ЖКХ #8212; экономитель воды!
УМЕНЬШИТ РАСХОД на 50%!

4. А4 (А600) – вид рабочей арматуры, используемой в напряженных конструкциях. Из-за ограничений продукция из стали выпускается в диаметре 10-32 мм.

5. А5 (А800) – стержни повышенной прочности для тяжелых и крупногабаритных конструкций (причалы, метрополитен, ГЭС).

6. А6 (А1000) – арматура рабочего типа из термически упрочненной стали. Характеризуется высокой степенью сопротивляемости к деформациям, востребована в многоэтажном строительстве.

Помимо основной маркировки существует дополнительная, информирующая об особых механических свойствах стальных изделий. Так, литера «С» обозначает, что их можно соединять методом сварки. Добавленная к шифру буква «К» означает, что поверхность арматуры устойчива к коррозии.

На площадки прокат поставляется бухтами по 11,7 или прутами 6-12 м. Как правило, заводы и дилеры отпускают продукцию тоннами, а для пересчета в погонные метры продавцы используют сводные таблицы теоретического веса по ГОСТ Р-52544-2006.

Сортамент строительной арматуры

Как и любое другое производство, изготовление арматуры унифицировано. Поэтому разработанные государственные стандарты содержат единые нормативы по всем характеристикам, включая диаметр, вес, сечение стержней. Эти параметры объединяются достаточно емким термином – сортамент или сортимент. В переводе с французского assortir – подбирать, сортировать. То есть это состав продукции по размерам, профилю или другим характерным признакам.

Для изделий из металла в ГОСТ 5781-82 указана унифицированная таблица массогабаритных размеров, однако на практике у заводов не всегда получается соответствовать этим показателям. Вышеуказанным стандартом допускаются отклонения, но не более 9%.
