Узел стыковки элементов из швеллеров

Стыки элементов из швеллеров по ГОСТ 8240-89.

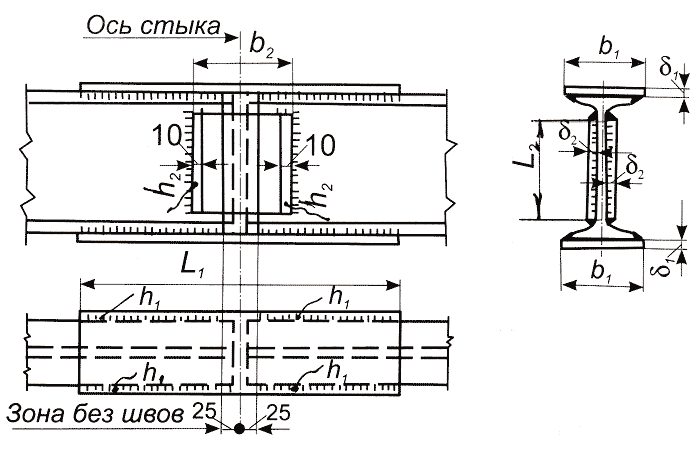

Конструктивное решение.

Конструкция стыка, размеры стыковых накладок и сварных швов в зависимости от стали швеллеров и накладок, типа электродов и марки сварочной проволоки должны соответствовать указанным на данном чертеже и в табл.

Таблица 1. Сталь элементов и накладок марки С245. Тип электродов Э42, Э42А. Марка сварочной проволоки Св-08А

Номер профиля	Накладка по полкам				Накладка по стенке
Номер профиля	сечение b1 x t1, мм	длина l1, мм	масса 1 шт., кг	катет шва kf1, мм	сечение b2 x t2, мм	длина l2, мм	масса 1 шт. , мм	катет шва kf2, мм
8	45х8	190	0,54	4	100х5	60	0,24	4
10	50х8	210	0,66	4	100х5	80	0,32	4
12	60х8	230	0,87	4	100х5	100	0,39	4
14	65х10	250	1,28	4	120х5	120	0,56	4
16	65х10	240	1,22	5	120х5	140	0,66	4
18	70х10	260	1,43	5	120х6	160	0,9	4
20	80х10	280	1,76	5	120х6	180	1,02	4
22	90х12	300	2,54	6	120х6	200	1,13	4
24	90х12	310	2,63	6	140х6	220	1,45	4
27	100х12	340	3,2	6	140х8	250	2,2	4
30	110х12	300	3,11	8	140х8	280	2,46	5
33	110х14	310	4	10	150х8	300	2,83	5
36	120х14	330	4,35	10	150х8	330	3,11	6
40	120х16	360	5,43	10	150х8	370	3,49	6

См. статьи:

Смотрите также «Справочные данные»:

Соединение швеллеров: способы и методика

Главная
Статьи
Соединение швеллеров: способы и методика

Черный металл

: Статьи

Отправить заявку 24/7

За счет своей формы, имеющей перпендикулярные ребра жесткости, швеллер широко используется в различных сферах деятельности, однако длины или прочности одного изделия зачастую не хватает, поэтому используются различные методы соединения.

Способы

От того, насколько качественным будет соединение швеллеров, напрямую зависит прочность и надежность всей металлоконструкции. Наибольшая прочность, и, в то же время, простоту монтажа, обеспечивает сварка. Обычно используется электродуговая или, реже, газовая. Всего можно выделить 3 способа соединения с ее использованием.

Встык

Применяется при необходимости удлинить или соединить швеллер под углом в неответственных конструкциях, где нагрузка на шов не слишком велика.

Методика сварки следующая:

При толщине полок (боковых граней швеллера) до 6 мм сварка производится без их предварительного скоса; при толщине 6-12 мм на свариваемой поверхности подготавливается скос под углом 30°; при большей толщине – скос имеет тупой угол и располагается на внутренней стороне швеллера.
Свариваемые детали прихватываются точечной сваркой. Расстояние между точками – 40 мм. Проверяется геометрия соединения.
Производится полноценная сварка с двух сторон или с одной, но с проваркой корня шва. Направление сварки – от середины основания к полкам.

Полученный этим методом сварной шов имеет меньшую прочность в сравнении с самим профилем, но в неответственных частях конструкций этот недостаток не является критичным.

С накладками

Для упрочнения стыка могут применяться металлические накладки. В этом случае соединение производится последующей схеме:

Производится сварка встык. Полученный шов зачищают заподлицо.
Изготавливаются парные накладки – большая для наружной стороны и маленькая для внутренней. В качестве сырья используется листовой прокат из той же марки стали, что и швеллер. Толщина накладки должна быть равна или превышать толщину его боковой полки. Форма накладки может быть различной, включая 4, 6 или 8-угольник.
Накладки привариваются поверх сварных швов в месте соединения точечной сваркой.
Производится проварка накладки по всему контуру.

Сварка в коробку

Этим способом из П-образного швеллера производятся усиленные полые балки с квадратным или прямоугольным сечением. Для этого два изделия прислоняются друг к другу полками и скрепляются струбцинами. Сварка может производиться встык с предварительной подготовкой скоса на кромках, либо с зазором между краями полок. Последний метод используется при соединении изделий с полками большой толщины.

Полученный в результате полной проварки шов не зачищается для увеличения прочности. Для дополнительного усиления могут использоваться накладки.

Альтернатива – болтовое соединение

В отдельных случаях использовать сварку для монтажа не представляется возможными или не требуется. Например, это относится к производству разборных конструкций или к работе с оцинкованным прокатом. В последнем случае сварка повредит защитный цинковый слой и в месте соединения появится ржавчина.

Болтовое соединение позволяет произвести монтаж швеллера без разрушения цинкового слоя и привлечения квалифицированных сварщиков, которые могут обеспечить максимальную надежность и правильность монтажа.

Однако в большинстве конструкций использовать соединение на болтах нецелесообразно, так как оно имеет ряд недостатков:

отверстия в прокате снижают его прочность,
необходимо периодически проверять надежность соединения и подтягивать гайки, особенно если металлоконструкция испытывает вибрационные нагрузки,
со временем крепеж из черных металлов начинает ржаветь, что снижает его надежность и усложняет разборку,
процесс монтажа на болтах занимает больше времени, чем сварка.

Выбор конкретного способа соединения швеллера, как и его типоразмера, зависит исключительно от вида производимых работ и предназначения конструкции с обязательным соответствием регламентирующим документам.
