Обозначение сварных швов по ГОСТ г. Москва

Любые металлоконструкция состоят из отдельных частей, которые соединены путем сварки. Место сварки обладает характерными параметрами. Для инженера важно иметь полную информацию о прочности соединения, о размерах и форме стыка, его герметичности и времени выполнения работ. В ГОСТ оговорены строгие требования, которые должны соблюдаться. Их нарушение, в частности, чертежей, приводит к тяжелым последствиям, вплоть до техногенных катастроф. Обозначения на чертеже — это пояснения по стыковке, формы сварного соединения, его выполнение и другие необходимые сведения. Маркировка сварочного стыка регламентируется стандартами: ГОСТ 2.312-72, 5264-80, 14771-76 по которым должны выполняться все современные чертежи. На основе государственных стандартов и от показателей металла устанавливаются нормы сварки. Кроме того, присваиваются буквенно – цифровые обозначения: стыковые, угловые, тавровые, нахлёсточные.

Угловой называют сварку, если два элемента, расположены под углом в месте примыкания.

Таких видов насчитывается 10: от У1 до У10.

Тавровой называют сварку при которой торец элемента приварен к боковой поверхности другого элемента. По документации предусмотрено несколько видов сварки: от Т1 до Т9.

Нахлесточной называют сварку при которой угловые швы элементов, расположенные параллельно друг друга, соединяют в единую конструкцию. Таких видов сварки несколько: от HI до Н2.

Сварные соединения должны соответствовать ГОСТ 2312-72 и обязательно отмечаются . Шов сварного соединения, называемый видимым, изображаются сплошной линией и невидимый – штрихованной.

Обозначение шва отмечают линией – выноской, заканчивающейся стрелкой. Характеристики шва проставляют над полкой – для лицевой стороны шва – или под полкой – для обратной сварного соединения.

Цифры совпадают с номером конкретного стандарта.

Существует несколько обозначений способов сварки Р, ЭЛ, Ф, ПЛ, УП, ИП, ИН, Г,

Обозначение шва наносят:

а) на полке линии-выноски, проведенной от изображения шва с лицевой стороны;

б) под полкой линии-выноски, проведенной от изображения шва с оборотной стороны. Линия-выноска заканчивается односторонней стрелкой.

Обозначение сварного соединения должно быть в следующем порядке:

1 – знак шва: по замкнутой линии или монтажного;

2 – стандарт: ГОСТ 5264-80; 11533-75; 11534-75; 15878-79; 23792-79; 23518-79.

3 – тип шва по стандарту (буква обозначает вид соединения, а цифра – форму кромок элементов в соединении), например: С– шов стыкового, У – углового, Т –таврового; Н– нахлесточного соединений.

Важно знать, в отношении сварочного дела действуют определенные требования, которые должны соблюдаться, так как могут дорого обойтись при их нарушений.

Главным документом для сварных соединений, является государственный стандарт. Знания которого помогают не допустить ошибок и неточностей и рассчитывать на реализацию успешного проекта из металлоконструкций.

Чтобы заказать проектирование или связаться с нами.

04.10.2019
Просмотров: 3558

Оценка читателей: 43%

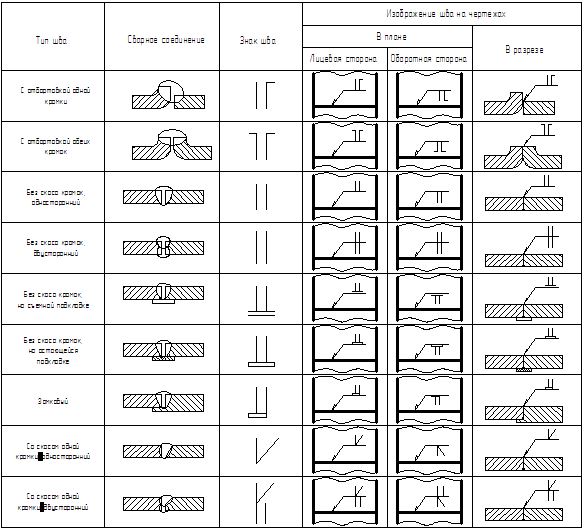

Обозначения швов сварных соединений на чертежах

Черчение

Андрей Send an email 07.12.2021

0 5 825 Время чтения: 2 мин.

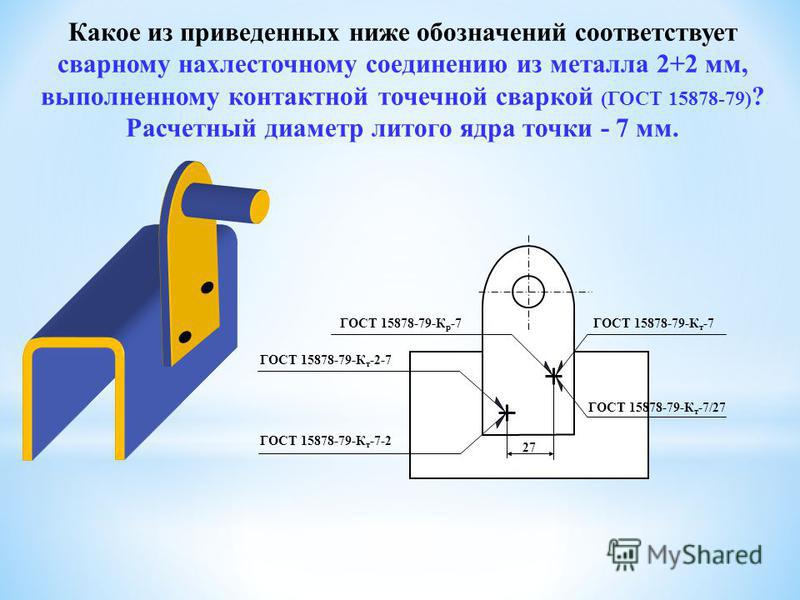

В соответствии с ГОСТ 2.312—72 швы сварных соединений на чертежах обозначают сплошной (видимые) и штриховой (невидимые) линиями. Видимую одиночную сварную точку (независимо от способа сварки) условно изображают знаком « + » (см. рис. 1), невидимые одиночные точки не изображают. От изображения шва или одиночной точки проводят линию-выноску с односторонней стрелкой и горизонтальной линией-полкой. Условное изображение шва наносят на полке линии-выноски, проведенной от изображения шва с лицевой стороны (рис.

1,б), и под полкой линии-выноски, проведенной от изображения шва с оборотной стороны (рис.1, в).

Рис. 1.
Условные изображения видимых и невидимых швов сварных соединений:
а — видимый электрозаклепочный, б — видимый стыковой односторонний, в — невидимый стыковой односторонний; 1— условное обозначение шва по ГОСТу

Таблица № 1.

Вспомогательные знаки для обозначения сварных швов

Примечания:

3а лицевую сторону одностороннего шва сварного соединения принимают ту, с которой выполняют сварку.
За лицевую сторону двустороннего шва сварного соединения с несимметрично подготовленными кромками принимают ту, с которой выполняют сварку основного шва.
За лицевую сторону двустороннего шва сварного соединения с симметрично подготовленными кромками может быть принята любая сторона.

На рис. 2 показана структура условного обозначения шва. Вспомогательные знаки для обозначения сварных швов приведены в табл. 1, а ГОСТы на основные типы и конструктивные элементы швов сварных соединений — в табл. 2. В структуре условного изображения шва могут применяться только вспомогательные знаки 3 и 6, Обозначение стандарта можно выносить в технические условия на чертеже. Ручная дуговая сварка буквенного обозначения не имеет. Способ сварки можно не указывать. Примеры условных обозначений швов сварных соединений взяты из ГОСТ 2.312—72 (приложение 1) и представлены в табл. 3.

При наличии на чертеже одинаковых швов у одного из изображений наносят обозначение и порядковый номер шва (на выносной линии), а от изображений остальных одинаковых швов проводят линии-выноски с полками, над (под) которыми ставят порядковый номер шва, например № 1 (рис. 3). На линии-выноске, имеющей полку с нанесенным обозначением, допускается указывать количество одинаковых швов.

Рис. 2. Структура условного обозначения стандартного шва:

— вспомогательные знаки,
— обозначение стандарта,
— буквенно-цифровое обозначение шва согласно стандарту на типы и конструктивные элементы швов сварных соединений,
—знак «дефис»,
— условное обозначение способа сварки (А — автоматическая, П — механизированная под флюсом, П-3 — механизированная плавящимся электродом в защитных газах; Ш — электрошлаковая и др.

),
— знак и размер катета согласно стандарту на типы и конструктивные элементы швов сварных соединений,
— другие характеристики шва (длина привариваемого участка, размер шага, размеры отдельных точек и др.),
— вспомогательные знаки (см. табл. 1, порядковые номера 1, 2, 4, 5 и 7),
— шероховатость поверхности шва.

Рис.3. Обозначение на чертеже одинаковых швов (цифрой 12 указано количество одинаковых швов)

Таблица № 2.

ГОСТы на основные типы и конструктивные элементы швов сварных соединений

Таблица № 3.

Примеры условных обозначений стандартных швов

Скидки / Бонусы / Акции

Подпишитесь на нашу рассылку, чтобы получать новости!

Мы не передаем личные данные сторонним компаниям.

Символы сварки: Полное руководство

Что такое символ сварки и его значение?

Символы сварки используются для обозначения требуемых деталей сварки и пайки на производственных чертежах. Символ сварки представляет собой графическое представление, которое используется для краткого изложения проектных требований к цеху. Для например. символ может использоваться для указания типа сварного шва, формы разделки, процесса сварки, контура торца и корня, длины сварного шва, размера прохода и другой информации.

Основной символ сварки (основной сварной шов)

Термины «символ сварки» и «символ сварного шва» имеют разные значения. Символ сварного шва указывает на требуемый тип сварного шва (например, квадратный, скошенный, V или угловой), как показано на рисунке ниже. Они называются первичными символами сварки.

С другой стороны, символ сварки создается с использованием основного символа сварки и дополнительной дополнительной информации. Пример символа сварки (в данном случае углового шва) приведен на рисунке ниже:

Please remember that the all welding & brazing symbols have a minimum of three basic elements:

A Reference Line
An arrow line &
a Tail

Как показано на рисунке выше, опорная линия всегда горизонтальна, а линия со стрелкой наклонена к опорной линии на одном конце. Угол наклона стрелки или направлена ли она вверх или вниз не имеет значения.

Ознакомьтесь с приведенным ниже сообщением для получения подробных объяснений основных символов сварки и их типов с примерами.

Основные части/элементы Знака Сварки

Полный Знак Сварки может содержать дополнительную информацию помимо 3-х основных элементов, перечисленных выше. Итак, символ сварки может иметь следующие элементы:

Опорная линия
Стрелка
A tail
Basic weld symbol
Dimensions and other data
Supplementary symbols
Finish symbol
Спецификация, процесс сварки или другие ссылки для получения дополнительной информации приведены в хвостовой части.

Справочная линия символов сварки, означающая

Символы сварки размещаются на горизонтальной линии, которая соединяется со стрелкой, указывающей на место сварки. Эта горизонтальная линия называется базовой линией. Конец символа сварки, если он используется, соединяется с другим концом контрольной линии, как показано на рисунке ниже.

В этом примере сравнение контрольной линии символа сварки дано для символа сварки ISO 2553 и AWS A2.4. В AWS A2.4 используется только одна сплошная опорная линия, в то время как в ISO 2553 используются две горизонтальные опорные линии — сплошная и пунктирная.

Все обозначения сварных швов, размеры сварных швов, шаг, длина сварных швов размещаются на опорной линии. Размещение этих символов сварки на контрольной линии дополнительно уточняет направления сварки – Сторона стрелки или Другая сторона , как объяснено далее в этом посте.

Обозначение углового сварного шва

Обозначение углового сварного шва представлено треугольником дерзости, расположенным на опорной линии. Размер сварного шва (длина паза или размер горловины) всегда указывается с левой стороны треугольника, а ном. сварного шва или длина шва указаны справа от символа сварного шва.

В приведенном ниже примере показано обозначение углового сварного шва в соответствии со стандартами ISO 2553 и AWS A2.4.

Символы сварки на чертежах

Символы сварки на чертежах помогают сварщикам, инспекторам и инженерам в требованиях к сварке свариваемых деталей. Большинство производственных чертежей в США следуют стандарту символов сварки AWS A2.4, хотя некоторые производители используют сокращенные коды или описательную информацию, выделяя интересующую область. В приведенном ниже примере схемы сварки используются символы сварки в соответствии с AWS A2.4.

Пример схемы сварки приведен на рисунке ниже для справки. Здесь описательная информация представлена линией со стрелкой для требуемых деталей сварного шва.

Значение символа сварки Сторона стрелки

Что такое сварка CJP, PJP, значение, символ, различия и примеры?

Базовая линия символа сварки имеет две стороны, т. е. сторону стрелки и другую сторону. на производственном чертеже или чертеже стрелка указывает на место сварки. Во многих случаях невозможно указать стрелку на одной и той же фактической стороне сварного шва. Следовательно, две стороны опорных линий используются для указания места сварки следующим образом:

Сварка со стороны стрелки и
Сварка с другой стороны

ниже опорной линии, как показано на рисунке ниже.

Значение символа сварки на другой стороне

Символ сварки на другой стороне означает, что сварка должна выполняться с другой стороны линии стрелки. Символ сварки размещается над контрольной линией на символе сварки, как показано на рисунке выше. Любые инструкции по сварке на другой стороне контрольной линии относятся к противоположной стороне детали.

Символ сварки Auto Cad

в приложении AutoCad символы сварки добавляются с помощью опции Mechanical Toolset. В набор инструментов AutoCAD Mechanical входит встроенная библиотека символов сварки, соответствующих стандартам AWS A2.4, ISO 2553, ГОСТ 2.312-72, ISO 4063 и многим другим чертежным стандартам. Вы можете создать свои собственные символы в библиотеке, чтобы использовать их позже.

Как вставить символ сварки в AutoCad:

Чтобы использовать символы сварки в AutoCad. Откройте приложение Автокад.

Выберите и щелкните вкладку “Аннотации” панель “Символы” раскрывающееся меню “Обозначение сварки”. Это покажет символы сварки, сохраненные в библиотеке AutoCad, и даст пользователю возможность вставлять символы сварки непосредственно из библиотеки в чертеж/чертеж. Посмотрите это видео о вставке символа сварки в приложение AutoCad.

Подробная информация об использовании символов сварки в AutoCad предоставлена AutoDesk в этом сообщении.

Стандарты символов сварки

Символы сварки являются неотъемлемой частью производственного чертежа или чертежа и разрабатываются на основе конкретных требований стандартов и спецификаций. Основные используемые стандарты сварочных символов:

AWS A2.4: 2020 Edition
ISO 2553: 2019 Edition
BS EN ISO 4063: 2009 EDITION
GOST 2.312-72: RASSIAN STANDITIO : Китайский стандарт сварки Символ
DIN EN 22553

Все вышеперечисленные стандарты сварки используются во всем мире и имеют свое собственное территориальное применение. Использование этих символов на схеме/чертеже зависит от задания и конкретных требований страны/клиента.

Рабочий лист символов сварки

Символы сварки AWS и ISO 2553

Символы сварки указаны в стандарте ANSI/AWS A2.4. Этот стандарт также охватывает символы для пайки и неразрушающего контроля и их использование. В этом стандарте рассматриваются символы сварки угловых швов, канавок, прорезей, пробок, точек, шпилек и многих других типов. Стандарт AWS A2.4 в основном используется во всем мире и используется в США, Канаде, странах Персидского залива и Азии.

Стандарт символов сварки ISO 2553 в основном используется в Европе, Великобритании, Австралии и Индии. Многие другие страны также используют ISO 2553, где требования к изготовлению должны соответствовать строительным стандартам ISO, таким как EN109.0, EN 15085 и требования к качеству ISO 3834, например. В сообщении ниже объясняются основные различия между стандартами ISO 2553 и AWS D1.1 для символов сварки.

Обозначение сварки проплавлением

Обозначение сварки проплавлением применимо к сварным соединениям, требующим сварки с полным проплавлением (CJP). Корневое проплавление будет видно со стороны корня при сварке только с лицевой стороны. Ниже показан пример символа проплавления насквозь с учетом конфигурации стыкового соединения квадратной формы.

Символ проплавления размещается напротив (с другой стороны) основного символа сварки.

Символ приварки шпилек

Символ приварки шпилек используется для определения требований к сварке шпилек. Символ приварки шпилек состоит из символа приварки шпилек в виде перечеркнутого круга. В символе приварки шпилек символ сварки всегда помещается со стороны стрелки, и для приварки шпилек нет другого бокового символа.

Ниже приведен пример символа приварки шпилек. Размер шпильки 5/16 размещается слева от символа сварного шва, а длина шага указана справа. Любая дополнительная информация, касающаяся WPS и спецификации, должна быть дана в хвостовой части.

Символ сварки для сварного шва

Сварной шов выполняется между двумя сопрягаемыми поверхностями с использованием конфигурации соединения внахлестку. Символ сварного шва не представляет собой стрелку или другой символ сварки, имеющий дополнительное значение. Так что это может быть довольно запутанным, и это считается продвинутым символом сварки. Однако дополнительные символы сварки, размещенные на символе сварного шва в полном символе сварки, могут указывать сторону сварки.

Символ шовной сварки аналогичен другим символам сварки, но процесс сварки должен быть указан в хвостовой части. Размер шва указан слева от символа сварки, а шаг указан справа, как показано в приведенном ниже примере с использованием процесса контактной шовной сварки (RSEW).

Символ сварки для выступающей и точечной сварки

Символ точечной сварки может быть размещен со стороны стрелки, с другой стороны или поперек контрольной линии, если это не означает, что сторона имеет значение. Приведенный ниже символ сварки для точечной сварки показывает сварной шов со стороны стрелки. Размер точечной сварки составляет 1/4 дюйма, с 5 номерами точек с шагом 3 дюйма с использованием процесса сварки GTAW (TIG) .

Та же сварка используется для выступающих сварных швов. Но по сравнению со шовным швом символы сварного шва с выступом предназначены только для сварных швов со стороны стрелки или других боковых швов.

Символ сварки для сварки по всему периметру или периферийных швов

Символ сварки по периметру (периферийных швов) используется для непрерывных швов, выполненных по периферии сварного соединения. Символ сварного шва по периметру используется для сварных соединений, которые требуют сплошного сварного шва по всей его периферии. Примеры углового шва, выполненного по всему периметру, приведены ниже.

Наплавка (наплавка/намазка) Обозначение сварки

Обозначение наплавки состоит из 2 полукругов, расположенных на контрольной линии, размера сварного шва (высота сварного шва на основном металле) и любого дополнительного обозначения сварки, обозначающего чистоту поверхности . Направление наплавки, если применимо, такое как окружное или продольное направление сварки.

В символе сварки под поверхностью поверхностный сварной шов высотой 1/2 дюйма расположен со стороны стрелки и требует механической обработки поверхности. Направление наплавки – окружное.

Символ сварки кромок

Символ сварки кромок состоит из двух прямоугольников, расположенных со стороны стрелки. Пример символа сварки кромок показан в приведенном ниже примере. Если в символе сварки указан размер кромочного шва, это означает глубину провара шва. Например. 1/4 дюйма здесь, в этом примере, относится к глубине проникновения этого краевого соединения.

Символы сварки для сварки с прокладкой

Прокладки — это вставки, используемые в сварном соединении для обеспечения равномерного корневого зазора. Некоторые сварочные прокладки предназначены для обеспечения свободного расширения в корне шва, что уменьшает растрескивание сварных швов в материалах, склонных к образованию трещин. Символ сварки для распорки состоит из прямоугольника, охватывающего опорную линию, как показано в приведенном ниже примере. Размеры проставки указаны на конце символа сварки.

Символ сварки для монтажной (полевой) сварки

Символ монтажной сварки представляет собой форму флажка, прикрепленную к вертикальной линии. Монтажные сварные швы выполняются на монтажной площадке, а не в цехе изготовления. Символ Field Weld или Site Weld состоит из символа сварки в форме флажка, который всегда размещается над опорной линией на ее стыке со стрелкой, направленной от стрелки к хвосту, как показано в приведенном ниже примере.

Сварочный знак для сварки стежком (Обозначение прерывистой сварки)

Сварка прерывистым швом означает прерывистые швы, выполненные на сварном соединении с зазорами между сварными швами. Шовный шов или прерывистый шов состоит из символа сварного шва (например, угловой шов в приведенном ниже примере), размера сварного шва, длины сварного шва (например, 2 дюйма) и шага (6 дюймов в приведенном ниже примере). Stich Welding также называется сваркой Skip, и они в основном используются для контроля деформации при сварке, особенно при сварке листового металла. Они размещаются тремя различными способами:

Связанная статья: Типы последовательностей сварки

Прерывистая сварка: Стыковые сварные швы размещаются только на одной стороне соединения.
Цепная прерывистая сварка: Сварные швы располагаются с обеих сторон соединения.
Ступенчатая прерывистая сварка: Стыковые сварные швы располагаются с обеих сторон соединения путем смещения друг друга.

Символ сварки для заднего и подварочного шва

Символ сварного шва для заднего и подкладочного шва одинаков. Разница заключается в расположении сварного шва. Когда мы говорим «обратная сварка», это означает, что сварка выполняется на обратной стороне сварного шва после завершения сварки на лицевой стороне. Например, полная сварка одиночной буквы «V» и последующая сварка шва на корневой стороне.

Подварочный шов противоположен подварному шву. Подварочный шов означает, что сварной шов наплавляется перед выполнением основного шва. Например, в случае шва с разделкой кромок перед заполнением разделки выполняется сварной шов на корневой стороне. Символы сварки для тыльного шва и подварочного шва в соответствии с AWS A2.4 показаны на рисунке выше.

Символ сварки подкладочной полосы или подложки

Подкладочная лента (подложка) отличается от заднего или подкладочного сварного шва. Символ сварки для подложки или задней полосы одинаков в AWS A2.4 и ISO 2553, хотя они используют разные обозначения ( R в AWS A2. 4 и MR в ISO 2553 ), как показано ниже.

Символ сварного шва подложки/задней полосы размещается на стороне, противоположной основному символу сварного шва. Например. в приведенном выше примере символ подложки (прямоугольник) расположен напротив стороны символа сварного шва «Single V». R означает, что подложка/подкладочная лента съемного типа. Если символ без буквы «R» означает тип постоянной основы .

Как идентифицировать данные сварки на чертеже с помощью Weld Mapping?

Одним из требований стандарта ISO 3834-EXC2-3-4 является идентификация сварных швов в плане строительства (карта сварных швов).

Идентификация данных сварки является важной частью журнала данных сварки, предоставляемого заказчику на этапе подготовки строительства.

В чем разница между идентификацией данных сварки (отображением сварки) и использованием чертежа с символами сварки?

Идентификационную информацию о сварке не следует путать с символами сварки (см. рис. 1). Действительно, сварной шов может быть отображен на плане сварной конструкции в соответствии с правилами технического чертежа, стандартизированными EN ISO 2553 (февраль 2014 г.).

(рисунок 1 – пример идентификационной линии сварки. Источники: soudeurs.com)

А именно, большинство программ для технического черчения имеют стандартизированные библиотеки символов, такие как ANSI, ISO, ГОСТ и JIS.

Хотя символика сварки призвана объяснить, как выполняется сварка, цель Weldmapping — показать заказчику, где на плане расположены сварные швы и как они используются в журнале данных по сварке.

Как идентифицировать данные сварки (схему сварки) на строительном чертеже в журнале данных сварки?

Предварительно сварные швы предварительно настраиваются в сводной таблице перед их выполнением.

Каждый из них имеет идентификатор (S01, W01 и т. д.), и эти идентификаторы обычно представлены кружком, сопровождаемым стрелкой, указывающей на расположение суставов (см. рисунок 2).

(Изображение 2: пример отображения сварных соединений на плане фильтра-сепаратора узла котла. Источник:
soudeurs.com)

Чтобы обеспечить полноту журнала сварочных данных, каждый из этих сварных швов отмечен номером WPS. Каждый WPS должен указывать базовый PQR. И каждый WPS представляет собой сводку основных параметров подготовки к сварке. Этот набор идентификационных номеров/параметров сварки/WPS/PQR обычно приводит к проблемам с офисной автоматизацией (запись WPS, сканирование PQR, отчет сводной таблицы сварки и т. д.).

Вот почему координатор по сварке склонен переключаться между Word, Excel и Paint, чтобы получить правильный формат журнала данных по сварке.

Следует отметить, что программное обеспечение для технических чертежей не предназначено для отслеживания документации по качеству сварки и разбиения на страницы.
