| Наименование | Марка стали | Длина | Цена за тонну | Вес метра п. | Цена за метр, от: | 04.03.2021 |
| Труба электросварная ГОСТ 10704-91/ГОСТ 10705-80 | ||||||
| Труба электросварная 16х1,0 | ст1-2сп/пс/хк | 6м | 90800 | 0,37 | 379 | заказать |
| Труба электросварная 16х1,2 | ст1-2сп/пс/хк | 6м | 90300 | 0,438 | 449 | заказать |
| Труба электросварная 16х1,5 | ст1-2сп/пс | 6м | 81700 | 0,536 | 504 | заказать |
| Труба электросварная 18х1,0 | ст1-2сп/пс/хк | 6м | 90800 | 0,419 | 433 | заказать |
| Труба электросварная 18х1,2 | ст1-2сп/пс/хк | 6м | 90300 | 0,497 | 503 | заказать |
| Труба электросварная 18х1,5 | ст1-2сп/пс | 6м | 81400 | 0,610 | 559 | заказать |
| Труба электросварная 19х1,2 | ст1-2сп/пс/хк | 6м | 0,527 | заказать | ||
| Труба электросварная 19х1,5 | ст1-2сп/пс | 6м | 0,647 | заказать | ||
| Труба электросварная 20х1,2 | ст1-2сп/пс/хк | 6м | 0,556 | заказать | ||
| Труба электросварная 20х1,5 | ст1-2сп/пс | 6м | 82000 | 0,684 | 628 | заказать |
| Труба электросварная 22х1,2 | ст1-2сп/пс/хк | 6м | 90300 | 0,616 | 619 | заказать |
| Труба электросварная 22х1,5 | ст1-2сп/пс | 6м | 81700 | 0,758 | 682 | заказать |
| Труба электросварная 25х1,0 | ст1-2сп/пс/хк | 6м | 90800 | 0,592 | 659 | заказать |
| Труба электросварная 25х1,2 | ст1-2сп/пс/хк | 6м | 90000 | 0,704 | 858 | заказать |
| Труба электросварная 25х1,5 | ст1-2сп/пс | 6м | 81700 | 0,869 | 990 | заказать |
| Труба электросварная 25х2,0 | ст1-2сп/пс | 6м | 74800 | 1,13 | 810 | заказать |
| Труба электросварная 28х1,5 | ст1-2сп/пс | 6м | 0,980 | заказать | ||
| Труба электросварная 28х2,0 | ст1-2сп/пс | 6м | 4610 | 1,28 | 65 | заказать |
| Труба электросварная 30х1,2 | ст1-2сп/пс/хк | 6м | 0,852 | заказать | ||
| Труба электросварная 30х1,5 | ст1-2сп/пс | 6м | 1,05 | заказать | ||
| Труба электросварная 30х2,0 | ст1-2сп/пс | 6м | 4150 | 1,38 | 66 | заказать |
| Труба электросварная 32х1,2 | ст1-2сп/пс/хк | 6м | 0,911 | заказать | ||
| Труба электросварная 32х1,5 | ст1-2сп/пс | 6м | 1,13 | заказать | ||
| Труба электросварная 32х2,0 | ст1-2сп/пс | 6м | 74800 | 1,48 | 1193 | заказать |
| Труба электросварная 35х1,5 | ст1-2сп/пс | 6м | 1,24 | заказать | ||
| Труба электросварная 38х1,5 | ст1-2сп/пс | 6м | 81700 | 1,35 | 1173 | заказать |
| Труба электросварная 38х2,0 | ст1-2сп/пс | 6м | 74800 | 1,78 | 1460 | заказать |
| Труба электросварная 40х1,2 | ст1-2сп/пс/хк | 6м | 90300 | 1,15 | 1108 | заказать |
| Труба электросварная 40х1,5 | ст1-2сп/пс | 6м | 81700 | 1,42 | 1246 | заказать |
| Труба электросварная 40х2,0 | ст1-2сп/пс | 6м | 74800 | 1,87 | 1489 | заказать |
| Труба электросварная 42х1,5 | ст1-2сп/пс | 6м | 81700 | 1,50 | 1303 | заказать |
| Труба электросварная 42х2,0 | ст1-2сп/пс | 6м | 74800 | 1,97 | 1571 | заказать |
| Труба электросварная 42х3,0 | ст1-2сп/пс | 6м | 70800 | 2,89 | 2083 | заказать |
| Труба электросварная 45х1,5 | ст1-2сп/пс | 6м | 4610 | 1,61 | 81 | заказать |
| Труба электросварная 45х2,0 | ст1-2сп/пс | 6м | 4610 | 2,12 | 103 | заказать |
| Труба электросварная 48х1,5 | ст1-2сп/пс | 6м | 81700 | 1,72 | 1440 | заказать |
| Труба электросварная 48х2,0 | ст1-2сп/пс | 6м | 74800 | 2,27 | 1919 | заказать |
| Труба электросварная 48х3,0 | ст1-2сп/пс | 6м | 72800 | 3,33 | 2466 | заказать |
| Труба электросварная 51х1,5 | ст1-2сп/пс | 6м | 81700 | 1,83 | 1497 | заказать |
| Труба электросварная 51х2,0 | ст1-2сп/пс | 6м | 74800 | 2,12 | 1845 | заказать |
| Труба электросварная 51х2,5 | ст1-2сп/пс | 6м | 73800 | 2,99 | 2244 | заказать |
| Труба электросварная 51х3,0 | ст1-2сп/пс | 6м | 70800 | 3,55 | 2657 | заказать |
| Труба электросварная 57х2,5 | ст1-3сп/пс | 12-10м | 73800 | 3,36 | 2602 | заказать |
| Труба электросварная 57х3,0 | ст1-3сп/пс | 12-10м | 64300 | 4,00 | 2616 | заказать |
| Труба электросварная 57х3,5 | ст1-3сп/пс | 12-10м | 64000 | 4,62 | 3002 | заказать |
| Труба электросварная 57х4,0 | ст1-3сп/пс | 12-10м | 64300 | 4,93 | 3411 | заказать |
| Труба электросварная 60х2,0 | ст1-3сп/пс | 12-10м | 74800 | 2,86 | 2238 | заказать |
| Труба электросварная 60х3,0 | ст1-3сп/пс | 12-10м | 73800 | 4,22 | 3099 | заказать |
| Труба электросварная 76х2,5 | ст1-3сп/пс | 12-10м | 72800 | 4,53 | 3425 | заказать |
| Труба электросварная 76х3,0 | ст1-3сп/пс | 12-10м | 64000 | 5,40 | 3502 | заказать |
| Труба электросварная 76х3,5 | ст1-3сп/пс | 12-10м | 64300 | 6,26 | 4110 | заказать |
| Труба электросварная 76х4,0 | ст1-3сп/пс | 12-10м | 64300 | 7,1 | 4797 | заказать |
| Труба электросварная 89х3,0 | ст1-3сп/пс | 12-10м | 63800 | 6,36 | 4299 | заказать |
| Труба электросварная 89х3,5 | ст1-3сп/пс | 12-10м | 64300 | 7,38 | 4803 | заказать |
| Труба электросварная 89х4,0 | ст1-3сп/пс | 12-10м | 64300 | 8,38 | 5783 | заказать |
| Труба электросварная 102х3,0 | ст1-3сп/пс | 12-10м | 70800 | 7,32 | 5587 | заказать |
| Труба электросварная 102х3,5 | ст1-3сп/пс | 12-10м | 70800 | 8,50 | 6498 | заказать |
| Труба электросварная 102х4,0 | ст1-3сп/пс | 12-10м | 70800 | 9,67 | 751 | заказать |
| Труба электросварная 108х3,0 | ст1-3сп/пс | 12-10м | 64300 | 7,77 | 5198 | заказать |
| Труба электросварная 108х3,5 | ст1-3сп/пс | 12-10м | 64300 | 9,02 | 6215 | заказать |
| Труба электросварная 108х4,0 | ст1-3сп/пс | 12-10м | 64000 | 10,26 | 718 | заказать |
| Труба электросварная 114х3,5 | ст1-3сп/пс | 12-10м | 65800 | 9,54 | 6511 | заказать |
| Труба электросварная 114х4,0 | ст1-3сп/пс | 12-10м | 64800 | 10,85 | 771 | заказать |
| Труба электросварная 114х4,5 | ст1-3сп/пс | 12-10м | 64800 | 12,15 | 861 | заказать |
| Труба электросварная 127х4,0 | ст1-3сп/пс | 12-10м | 64800 | 12,13 | 855 | заказать |
| Труба электросварная 127х4,5 | ст1-3сп/пс | 12-10м | 64500 | 13,59 | 953 | заказать |
| Труба электросварная 133х4,0 | ст1-3сп/пс | 12-10м | 64500 | 12,73 | 895 | заказать |
| Труба электросварная 133х4,5 | ст1-3сп/пс | 12-10м | 64500 | 14,26 | 985 | заказать |
| Труба электросварная 133х5,0 | ст1-3сп/пс | 12-10м | 70800 | 15,78 | 1214 | заказать |
| Труба электросварная 159х4,0 | ст1-3сп/пс | 12-10м | 66500 | 15,29 | 1107 | заказать |
| Труба электросварная 159х4,5 | ст1-3сп/пс | 12-10м | 66500 | 17,15 | 1239 | заказать |
| Труба электросварная 159х5,0 | ст1-3сп/пс | 12-10м | 66800 | 18,99 | 1376 | заказать |
| Труба электросварная 159х6,0 | ст1-3сп/пс | 12-10м | 66500 | 22,64 | 1627 | заказать |
| Труба электросварная 219х5,0 | ст20-ст3 | 12-10м | 65800 | 26,39 | 1877 | заказать |
| Труба электросварная 219х6,0 | ст20-ст3 | 12-10м | 65800 | 31,52 | 2235 | заказать |
| Труба электросварная 219х8,0 | ст20-ст3 | 12-10м | 65500 | 41,63 | 2931 | заказать |
| Труба электросварная 273х6,0 | ст20-ст3 | 12-10м | 70500 | 39,51 | 2995 | заказать |
| Труба электросварная 273х7,0 | ст20-ст3 | 12-10м | 66800 | 45,92 | 3088 | заказать |
| Труба электросварная 273х8,0 | ст20-ст3 | 12-10м | 51200 | 52,28 | 813 | заказать |
| Труба электросварная 325х6,0 | ст20-ст3 | 12-10м | 66300 | 47,20 | 3360 | заказать |
| Труба электросварная 325х7,0 | ст20-ст3 | 12-10м | 66800 | 54,90 | 3782 | заказать |
| Труба электросварная 325х8,0 | ст20-ст3 | 12-10м | 67800 | 62,54 | 4550 | заказать |
| Труба электросварная 325х9,0 | ст20-ст3 | 12-10м | 66800 | 70,14 | 4740 | заказать |
| Труба электросварная 325х10 | ст20-ст3 | 12-10м | 66800 | 77,68 | 5560 | заказать |
| Труба электросварная 377х6,0 | ст20-ст3 | 12-10м | 70800 | 54,90 | 4031 | заказать |
| Труба электросварная 377х7,0 | ст20-ст3 | 12-10м | 70800 | 63,87 | 4550 | заказать |
| Труба электросварная 377х8,0 | ст20-ст3 | 12-10м | 70800 | 72,80 | 5391 | заказать |
| Труба электросварная 377х10,0 | ст20-ст3 | 12-10м | 70800 | 90,51 | 6884 | заказать |
| Труба электросварная 426х6,0 | ст20-ст3 | 12-10м | 66800 | 62,15 | 4126 | заказать |
| Труба электросварная 426х8,0 | ст20-ст3 | 12-10м | 67800 | 82,47 | 5993 | заказать |
| Труба электросварная 426х10,0 | ст20-ст3 | 12-10м | 67800 | 102,6 | 7462 | заказать |
| Труба электросварная 530х8,0 | ст20-ст3 | 12-10м | 68800 | 103,0 | 7028 | заказать |
| Труба электросварная 530х10 | ст20-ст3 | 12-10м | 74700 | 128,2 | 9501 | заказать |
| Труба электросварная 630х8,0 | ст20-ст3 | 12-10м | 70800 | 122,7 | 8615 | заказать |
| Труба электросварная 630х9,0 | ст20-ст3 | 12-10м | 73700 | 137,8 | 10073 | заказать |
| Труба электросварная 630х10 | ст20-ст3 | 12-10м | 74700 | 152,9 | 11328 | заказать |
Труба ГОСТ 10704 электросварная – полезная информация
Какой длины можно купить у вас электросварные трубы ГОСТ 10704-91
METAL БЮРО продает электросварную трубу ГОСТ 10704-91 следующих диаметров:
- до 30 мм (например, труба электросварная 20 мм), длина ≥ 2 м
- более 30 мм и до 70 мм, длина ≥ 3 м
- более 70 мм и до 152 мм (например, труба электросварная 108 мм), длина ≥ 4 м
- свыше 152 мм и до 630 мм (например, труба электросварная 159 мм или 325 мм), длин ≥ 5 м
- более 630 мм немерной длины
По заказу клиента на заводе-производителе допускается изготовление электросварных труб немерной длины из стали по ГОСТ 10705:
- группы А и В диаметром более 152 мм до 630 мм – длиной ≥10м
- всех групп (А, Б, В, Д) диаметром ≤70 мм до 630 мм – длиной 4м
Также, после оформления письменной заявки, трубы могут быть изготовлены под заказ кратной мерной длины.
Взаимозаменяемы ли труба стальная электросварная 159х4,5 по ГОСТ 10705 и ГОСТ 10704
Это означает, что размеры и марки стали труб ГОСТ 10705 и ГОСТ 10704 могут совпадать, но трубы могут иметь разное назначение (например, труба общего назначения или труба специального назначения, предназначенная для эксплуатации в определенных условиях).
Поэтому при заказе трубы 159х4,5 ГОСТ 10704 нужно посмотреть, насколько она будет удовлетворять требованиям, заложенным в проекте, например, требованиям по химическому составу (например, минимальное количество вредных примесей в стали, определенное значение углеродного эквивалента) и/или механическим свойствам (прочности, пределу текучести, относительному удлинению), требованиям безопасности и охраны окружающей среды.

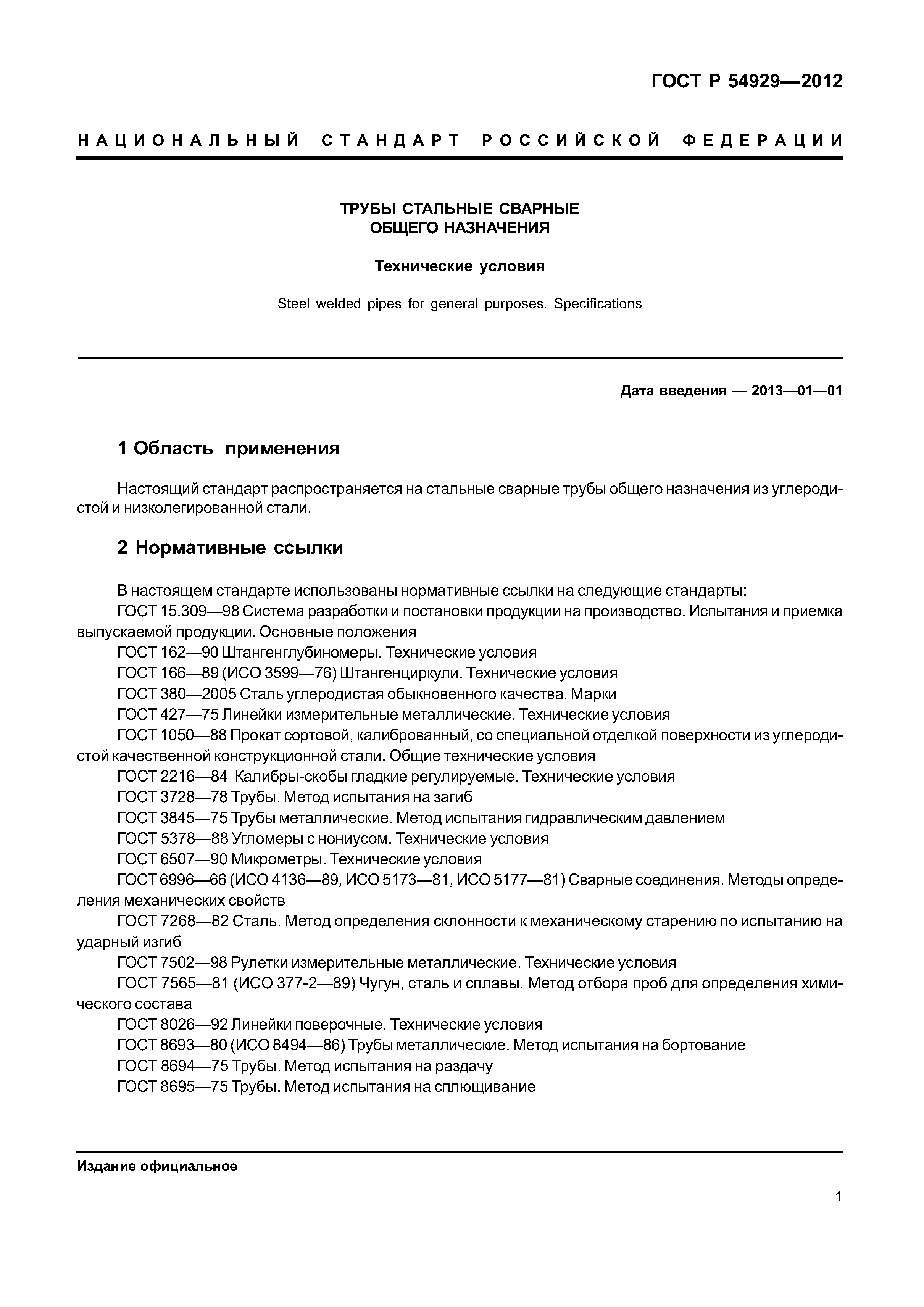

Если руководствоваться новым ГОСТ Р 54929, то требования, заложенные в данном стандарте, к трубам общего назначения ГОСТ 10704, ГОСТ 10705, ГОСТ 10706 – объединены, следовательно, труба ГОСТ 10704 размером 159х4,5 и труба стальная электросварная ГОСТ 10705, имеющие общее назначение, могут быть взаимозаменяемы.
Можно ли купить в METAL БЮРО оцинкованную э/с трубу 325х6 гост 10704-91
Да, можно. Для этого вам необходимо прислать письменную заявку на закупку стальной сварной трубы 325х6 с цинковым покрытием, указать объем, адрес доставки, а так же сообщить нужна ли металлообработка-резка. Этот заказ выполняется 4-5 дней.
Цену на оцинкованные э/с трубы 325х6мм ГОСТ 10704-91 вашего объема с учетом доставки на строительный объект вы узнаете заранее при заключении договора и спецификации у специалистов по продажам.
Выдержит ли труба 108х3,5 со сварным швом давление в 6 атмосфер
Наибольшую величину пробного давления или расчетную формулу (ссылку на нее) указывают в НТД на данный вид трубного проката.
Например, для трубы 108х3,5 общего назначения разных групп поставки можно рассчитать давление, которому подвергают трубы групп поставки А, В, Е (по согласованию) в процессе гидростатических испытаний (формула представлена в ГОСТ Р 54929). Для труб с наружным диаметром ≥102,0мм (в т.ч. 108мм) давление не должно превышать 3МПа. По требованию потребителя трубы могут подвергать испытанию с выдержкой под давлением не менее 10с при давлении ≤20МПа.
Давление (в МПа) рассчитывают по формуле:
Р = 2SminR/(D-2Smin), где:
- D – наружный диаметр трубы, мм
- Smin – минимальная толщина стенки трубы с учетом минусового предельного отклонения, мм
- R – допускаемое напряжение в стенке трубы (R=0,9 х нормативный предел текучести, Н/кв. мм)
Расчет давления для электросварной трубы 108х3,5:
Smin = 3.15 мм (согласно ГОСТ 10704 предельное отклонение по толщине стенки должно соответствовать +/- 10 % -при диаметре труб до 152 мм)
D = 108 мм
R = 0,9*40 Н/ кв.
мм
Тогда, P = 2*3,15(мм)*0,9*40 (Н/кв.мм)/(108 (мм)-2*3,15 (м))=2,23 (мПа) = 22,3 (атм)
Как получаются сварные трубы по госту 10704-91
Производится данный вид металл из листового или рулонного проката способами высокочастотной сварки или дуговой сварки под флюсом. После сварки трубы могут подвергать горячему редуцированию (путем формирования окончательного наружного диаметра по всей длине, которое проводится в определенном интервале температур).
Трубы ГОСТ 10704-91 могут быть следующих видов:
- прямошовные с одним продольным швом, произведенные по методу высокочастотной сварки или дуговой сварки под флюсом
- прямошовные с двумя продольными швами, произведенные по методу дуговой сварки под флюсом
| Труба электросварная | 12×0. 8 |
ГОСТ 10705-80, cталь 3сп, 10, 20, L = 4-8 | 28 000 | |||
| Труба электросварная | 12×0.8 | ГОСТ 10705-80, сталь 3сп, 10, 20, L = 6 | 28 000 | |||
| Труба электросварная | 12×1 | ГОСТ 10705-80, cталь 3сп, 10, 20, L = 4-8 | 28 000 | |||
| Труба электросварная | 12×1 | ГОСТ 10705-80, сталь 3сп, 10, 20, L = 6 | 28 000 | |||
| Труба электросварная | 14×1 | ГОСТ 10705-80, cталь 3сп, 10, 20, L = 4-8 | 28 000 | |||
| Труба электросварная | 14×1 | ГОСТ 10705-80, сталь 3сп, 10, 20, L = 6 | 28 000 | |||
| Труба электросварная | 14×1. 2 |
ГОСТ 10705-80, сталь 3сп, 10, 20, L = 6 | 28 000 | |||
| Труба электросварная | 14×1.2 | ГОСТ 10705-80, cталь 3сп, 10, 20, L = 4-8 | 28 000 | |||
| Труба электросварная | 14×1.5 | ГОСТ 10705-80, cталь 3сп, 10, 20, L = 4-8 | 28 000 | |||
| Труба электросварная | 14×1.5 | ГОСТ 10705-80, сталь 3сп, 10, 20, L = 6 | 28 000 | |||
| Труба электросварная | 16×1 | ГОСТ 10705-80, сталь 3сп, 10, 20, L = 6 | 28 000 | |||
| Труба электросварная | 16×1 | ГОСТ 10705-80, cталь 3сп, 10, 20, L = 4-8 | 28 000 | |||
| Труба электросварная | 16×1. 5 |
ГОСТ 10705-80, cталь 3сп, 10, 20, L = 4-8 | 28 000 | |||
| Труба электросварная | 16×1.5 | ГОСТ 10705-80, сталь 3сп, 10, 20, L = 6 | 28 000 | |||
| Труба электросварная | 16×1.8 | ГОСТ 10705-80, cталь 3сп, 10, 20, L = 4-8 | 28 000 | |||
| Труба электросварная | 16×1.8 | ГОСТ 10705-80, сталь 3сп, 10, 20, L = 6 | 28 000 | |||
| Труба электросварная | 17×1. 5 |
ГОСТ 10705-80, сталь 3сп, 10, 20, L = 6 | 28 000 | |||
| Труба электросварная | 17×1.5 | 28 000 | ||||
| Труба электросварная | 18×2 | ГОСТ 10705-80, сталь 3сп, 10, 20, L = 6 | 28 000 | |||
| Труба электросварная | 18×2 | ГОСТ 10705-80, cталь 3сп, 10, 20, L = 4-8 | 28 000 | |||
|
Телефоны менеджеров: (343)
253-28-38. |
||||||
| Труба электросварная | 20×1.2 | ГОСТ 10705-80, cталь 3сп, 10, 20, L = 4-8 | 28 000 | |||
| Труба электросварная | 20×1.2 | ГОСТ 10705-80, сталь 3сп, 10, 20, L = 6 | 28 000 | |||
| Труба электросварная | 20×2 | ГОСТ 10705-80, cталь 3сп, 10, 20, L = 4-8 | 28 000 | |||
| Труба электросварная | 20×2 | ГОСТ 10705-80, сталь 3сп, 10, 20, L = 6 | 28 000 | |||
Труба стальная электросварная ГОСТ 10704-91 черная
Наименование – Труба стальная электросварная черная ГОСТ 10704-91
Применение – трубы стальные электросварные ГОСТ 10704-91 используются для прокладки систем отопления и газопроводов низкого давления
Страна – производитель – Россия
Регламентирующий документ – ГОСТ 10704-91
Материал – сталь
Рабочая среда – вода, пар, природный газ
Присоединение – под сварку
Длина = 3 ÷ 11.
4 м ( трубы продаются кратно одному метру )
Сертификат соответствия / паспорт качества ( по запросу )
Цена за метр / прайс ( по запросу )
Таблица: технические характеристики и размеры
В соответствии с ГОСТ 10704-91:
* – предельное отклонение должно соответствовать ± 10 % при диаметре труб до 152 мм
** – теоретическая масса труб
Сопутствующие товары
Возврат в on-line каталог >>
Получить консультацию, узнать цены или оформить заявку, чтобы купить
этот товар Вы сможете, прислав запрос по электронной почте на адрес:
proton.lm@mail.
ru или позвонив по телефону в Москве: +7 ( 495 ) 641 16 85
ООО “ПРОТОН”, Россия, Москва, проспект Андропова, дом 38
Официальный сайт: www.proton-st.ru, тел.: +7 (495) 641 16 85
|
Внутренний диаметр трубы 4-1000 мм. Сколько нужно воды или антифриза или теплоносителя, или итд. для наполнения трубопровода.
Чем отличается бесшовная труба от электросварной?
- Главная
- Отличия бесшовной трубы от электросварной
Бесшовная труба — цельная конструкция из металла без типов соединений. Существует несколько способов изготовления таких конструкций:
- ковка;
- прессовка;
- прокатка;
- волочение.
Продукт имеет повышенную прочность, из-за чего его чаще используют в сложных конструкциях под воздействием разных сред.
Продукция без сварного шва делится на 2 класса:
- горячекатаная;
- холоднокатаная.
И те, и другие изделия изготавливаются из одинаковых марок сталей. Разница в том, что холодная прокатка помогает добиться лучшего качества поверхности металла, а также точности в параметрах геометрии. Горячекатаная сталь обладает более высокой производительностью, и цена конечного продукта будет ниже.
Из-за высокой надежности изделий без шва, цельный металлопрокат может использоваться в сложных сферах и отраслях по строительству машин. В частности, горячекатаные трубы используются в промышленных сферах. Этот вид проката используют, когда нагрузки на изделие сильно превышают допустимый уровень для сварного типа.
Электросварная труба — образец с одним швом, проходящим по всей длине, выполненный из листового проката или штрипсов посредством формовки или сварки.
Металлопрокат делится на 4 вида:
- прямошовный;
- спиралешовный;
- водогазопроводный;
- профильный.
1. Прямошовный тип производится из металлических полос, сваренных противоположными концами, и формируется электродуговой или высокочастотной сваркой.
2. Спиралешовный тип большого диаметра изготавливается электродуговой сваркой под слоем флюса.
3. При производстве водогазопроводных электросварных трубных образцов в качестве сырья используется углеродистая сталь.
4. Профильный прокат электросварного метода изготавливается при помощи различных металлов или сплавов, а также полимерных материалов.
Способ изготовления электросварного трубопроката — горячекатаный или холоднокатаный.
Данный вид получил широкую область применения: строительство, изготовление мебели, ограждений, автомобилей, изготовление нефте-, газопроводов, трубопроводов, другие хозяйственные/промышленные сферы.
Характеристики бесшовного металлопроката по ГОСТ 8732-78
Применяемые марки стали: ст.
20, 09г2с. Материал устойчив к воздействию коррозионных процессов, преобладает высокая прочность, твердость, он стойкий к любым климатическим условиям.
- Длина: от 4 до 12,5 м.
- Вес: до 162 кг.
- Наружный диаметр: от 57 до 426 мм.
- Толщина стенки: от 3 до 16 мм.
Тонкостенные и толстостенные оцинкованные трубные образцы получили свое назначение для работы с повышенными нагрузками, со средами разной степени агрессивности.
Характеристики электросварного трубопроката по ГОСТ 10704-91
- Масса (1 м): не превышает 500 кг (зависит от сечения).
- Толщина стенки: от 7 до 16 мм.
- Наружный диаметр: до 1420 мм.
- Длина: от 2 до 12 м.
Технические требования соответствуют ГОСТ 10706, 10705.
Характеристики электросварного трубопроката по ГОСТ 10706-76
- Масса (1 м): не более 500 кг.
- Наружный диаметр: от 530 до 1420 мм.
- Толщина стенки: от 7 до 16 мм.
Вес трубопроката зависит от его сечения. Продукт имеет 1-2 сварных швов. Размеры, предельные отклонения соответствуют ГОСТ 10704.
Заключение
Самыми главными отличиями являются способ изготовления и область применения. Отличие типа без шва от электросварного в том, что у второго есть прямой или спиральный шов.
Электросварная продукция уступает бесшовной из-за наличия продольного шва, по которому могут происходить протечки. Осуществлять монтаж таких труб нужно швами от стен, чтобы в случае протечки была возможность заварить свищ. Однако, это зависит от уровня производства и качества самого металла. К электросварной продукции выдвигаются повышенные требования качества металла, а современные способы сварки позволяют повысить долговечность продукции при сохранении универсальности, поэтому риски минимальны.Также из минусов можно выделить то, что гнуть электросварные трубы сложнее, швы могут дать трещину и делают поверхность более уязвимой к коррозии.
Срок службы бесшовного изделия будет немного выше при равных прочих условиях. Но производство электросварных труб дешевле и проще. У технологии меньше ограничений, в частности, по размеру. Максимальный размер бесшовного изделия меньше. Из плюсов электросварочного способа можно выделить, что на производство не приходится тратить много времени. Монтаж электросварных труб не вызывает дополнительных трудностей.
Выбор напрямую зависит от применения трубной продукции и условий эксплуатации. Под большинство бытовых нужд подойдет более экономный вариант — электросварная труба с достаточными характеристиками прочности. Продукт должен соответствовать ГОСТ. Если преобладают более жесткие условия и агрессивные среды с высоким давлением, то следует выбрать бесшовный вариант.
Условия поставки
Цена, наличие товара, условия и гарантии
Мы работаем как с юридическими, так и с физическими лицами. Готовы поставить изделия на заказ.
У нас действует накопительная система скидок для постоянных клиентов.
Условия оплаты
Заказ вы можете оплатить 3 способами: наличными, безналичным расчетом, банковской картой.
Отсрочку платежа до 1 месяца предоставляем постоянным и хорошо зарекомендовавшим себя клиентам.
Доставка
Варианты: заказать у нас, воспользоваться услугами транспортной компании, организовать самовывоз.
При любом виде расчета отгружаем товар на следующий день после поступления оплаты.
Приемка и разгрузка товара
Вы должны обеспечить беспрепятственный подъезд нашего транспорта к разгрузочной площадке.
При разгрузке вы получаете пакет документов: накладная, счет-фактура и сертификат качества (по запросу).
Звоните8-800-775-12-74
Мы ответим на ваш звонок с понедельника
по пятницу в рабочие часы:
9:00 – 18:00 – по Челябинску
07:00 – 16:00 – по Москве
Пишите нам в любое время.
Специалист свяжется с вами в рабочие часы в течение 20 минут после получения заявки.
Если вы
отправили заявку в нерабочее время, то наш специалист свяжется с вами на следующий день.
|
ГОСТ 10704-91 Трубы стальные электросварные прямошовные Наружный диаметр: 12 – 1220 мм (12; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 45; 48; 51; 57; 60; 63,5; 76; 89; 102; 108; 114; 133; 146; 152; 159; 168; 219; 273; 325; 377; 426;530;630; 720; 820; 1020; 1220.) Толщина стенки: 0,9 – 5 мм. Предельные отклонения: D 219 – 426 мм: ± 0,75 мм D 426 – 1020 мм: ± 0,7 мм D 1020 – 1220 мм: ± 0,6 мм
Примечания:
|
||||||||||
Найти бесшовные сварные трубы Стандарт ГОСТ Для различных областей применения
Воспользуйтесь преимуществами массивной коллекции надежных и опытных.Бесшовная и прочная. Сварные трубы ГОСТ , доступные на объекте, изготовлены из стали марок 200 Series / 300 Series / 400/500/600 series, которые обеспечивают более высокую прочность и долговечность на протяжении многих лет. Это выдающееся качество.Сварные трубы ГОСТ выпускаются в круглых трубах и соответствуют стандартам JIS, AiSi, ASTM, GB, DIN, EN. Эти. Труба сварная ГОСТ экологична, выдерживает высокое давление, сопротивление и демонстрирует превосходную прочность.
Alibaba.com и его огромная коллекция. Сварные трубы ГОСТ различных цветов, размеров, характеристик и марок могут помочь вам в различных промышленных операциях.Эти прочные и надежные. Сварные трубы ГОСТ также идеально подходят для декоративных целей и обладают антикоррозийными, антикоррозионными свойствами. Эти. Трубы сварные ГОСТ также используются для изготовления отдельных стальных инструментов и имеют полированную поверхность.
Alibaba.com предлагает вам комплексные услуги. сварная труба ГОСТ Линия для выбора продукции, которая соответствует вашим финансовым возможностям и требованиям. Эти продукты имеют сертификаты ISO, BSI, IAF, TUV и доступны как OEM-заказы.Предлагаются индивидуальная упаковка и оптовые скидки. Труба сварная ГОСТ поставщики.
Сварная труба ГОСТ на Alibaba.com позволяет осуществлять многочисленные надежные коммерческие операции по самым доступным ценам. Эти жесткие и прочные. Сварные трубы ГОСТ используются для различных целей в нефтяной, пищевой, строительной и химической промышленности и многих других.Эти мощные. Трубы сварные ГОСТ изготавливаются методом бесшовной сварки с применением как холоднокатаной, так и горячекатаной технологии. Вы можете получить к ним доступ у ведущих поставщиков и оптовиков на сайте для разовых сделок.
Они также доступны в различных индивидуализированных версиях для индивидуальных требований.
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
RussianGost | Официальная нормативная библиотека – ГОСТ 10704-91
Товар содержится в следующих классификаторах:
Конструкция (макс.
) »
Стандарты »
Прочие государственные стандарты, применяемые в строительстве »
23 Гидравлические и пневматические системы и компоненты общего назначения.»
Правила сварки » Основные материалы »
Правила сварки » Трубопроводы »
Правила сварки » Приемное тестирование »
Правила сварки » Термическая обработка ”
Правила сварки » Дефекты »
Правила сварки » Основные материалы » Сталь, чугун »
Классификатор ISO »
23 ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ »
23.040 Трубопроводы и их комплектующие »
23.040.
10 Трубы чугунные и стальные »
Национальные стандарты » 23 ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ » 23.040 Трубопроводы и их комплектующие » 23.040.10 Трубы чугунные и стальные »
Национальные стандарты для сомов » Последнее издание » V Металлы и изделия из них » V6 Трубы металлические и трубная продукция » V62 Трубы стальные и их соединительные детали »
На замену:
ГОСТ 10704-76 – Трубы стальные электросварные прямошовные.Ассортимент
Ссылки на документы:
ГОСТ 10704-76 – Трубы стальные электросварные прямошовные. Ассортимент
ГОСТ 10705-80 – Трубы стальные электросварные. Технические характеристики
ГОСТ 10706-76 – Трубы стальные электросварные прямошовные. Технические требования
ГОСТ 19903-74 – Листы стальные горячекатаные.
Размеры
Ссылка на документ:
ГОСТ 10617-83 – Котлы отопительные с тепловой мощностью от 0.От 10 до 3,15 мВт
ГОСТ 10705-80 – Трубы стальные электросварные. Технические характеристики
ГОСТ 10706-76 – Трубы стальные электросварные прямошовные. Технические требования
ГОСТ 11127-78 – Барабаны деревянные для канатов. Технические характеристики
ГОСТ 12.2.008-75 – Оборудование для газопламенной обработки металлов и термической обработки
.ГОСТ 14114-85 – Установки судостроительные. Монтажные проушины. Дизайн и размеры
ГОСТ 14115-85 – Установки судостроительные.Продолговатые ушки для монтажа. Дизайн и размеры
ГОСТ 14116-85 – Установки судостроительные. Избирательные проушины. Технические требования
ГОСТ 21.602-2003 – Система проектной документации для строительства. Правила оформления рабочей документации отопления, вентиляции и кондиционирования
ГОСТ 24379.1-2012 – Болты фундаментные.
Конструкция и размеры
ГОСТ 24379.1-80 – Болты фундаментные. Конструкция и размеры
ГОСТ 27321-2018 – Подмости разборные трубчатые для строительных работ.Технические характеристики
ГОСТ 27321-87 – Подмости разборные трубчатые для строительных работ. Технические характеристики.
ГОСТ 27590-2005 – Системы домотрубного водяного теплоснабжения. Общие технические условия
ГОСТ 31445-2012 – Трубы и трубы стальные и чугунные с защитными покрытиями. Технические требования
ГОСТ 32947-2014 – Дороги автомобильные общего пользования. Опоры стационарного электрического освещения. Технические требования
ГОСТ 32948-2014 – Дороги автомобильные общего пользования.Опоры дорожных знаков. Технические требования
ГОСТ 5105-82 – Цистерны стальные топливно-масляные
.ГОСТ 8969-75 – Соединения стальные трубные с цилиндрической резьбой для трубопроводов Р = 1,6 МПа. Переходные муфты. Основные размеры
ГОСТ 9.
302-88 – Единая система защиты от коррозии и старения. Металлические и неметаллические неорганические покрытия. Методы контроля
ГОСТ Р 51571-2000 – Компенсаторы и уплотнения металлические сильфонные. Общие технические требования
ГОСТ Р 52664-2006 – Сваи трубные шпунтовые сварные.Общие технические условия
ГОСТ Р 52664-2010 – Сваи трубные шпунтовые сварные. Технические характеристики
ГОСТ Р 53384-2009 – Трубы и трубы стальные и чугунные с защитными покрытиями. Технические требования
ГОСТ Р 55474-2013 – Системы газораспределения. Требования к газораспределительным сетям. Часть 2. Газопроводы стальные
ГОСТ Р 57991-2017 – Магистральный трубопроводный транспорт нефти и нефтепродуктов. Стальные сваи труб, используемые для устройства фундаментов опор наземных трубопроводов.Общие технические условия
ГОСТ Р 58095.0-2018 – Системы газораспределения. Требования к сетям газопотребления. Часть 0. Общие
ГОСТ Р 58257-2018 – Магистральный трубопроводный транспорт нефти и нефтепродуктов. Устройства тканевого балласта. Общие технические условия
ИМ 4-12-95: Системы автоматизации. Справочник материалов. Часть 1. Основные материалы
Manual: Руководство по импульсным системам пожаротушения с низким потреблением энергии
МДС 12-22.2005: Рекомендации по применению в строительстве требований нормативных правовых и иных нормативных актов, содержащих государственные нормативные требования по охране труда
МДС 12-25.2006: Строительные леса. Монтаж, расчет и эксплуатация
МДС 12-58.2011: Строительные леса. Изготовление, установка, эксплуатация
МДС 12-62.2012: Проект установки защитного экрана от частей строительных лесов
МДС 40-2.2000: Руководство по проектированию автономных инженерных систем (водоснабжение, канализация, трубопроводное теплоснабжение и вентиляция, газоснабжение и электроснабжение) для одноквартирных и многоквартирных жилых домов
МДС 53-2.2004: Диагностика сварных металлоконструкций
MI 2220-13: Рекомендация. Государственная система обеспечения единства измерений. Расход и объем сточной жидкости. Методика измерений в безнапорных трубопроводах по уровню с предварительной калибровкой измерительного участка
МУ 34-70-053-83 «Методические указания по расчету и проектированию пневмотрубок для транспортировки золы»
НТП 10-12977-2000 – Нормы технологического проектирования предприятий алкогольной промышленности
ОДМ 218.2.066-2016: Методические указания по применению анкерных свай и микросвай в составе инженерной защиты дорог
ODM 218.2.090-2017: Методические указания по применению трубчатых канавок под сварку при строительстве автомобильных дорог
ODM 218.3.083-2016: Методические указания по бестраншейной прокладке водопропускных труб
ОСТ 108.101.101-76 – Подогреватели пароводяные. Оболочки. Дизайн и размеры.
ОСТ 108.101.107-76 – Подогреватели пароводяные. Кормовые водные камеры (с плоским дном, четырехходовые).Дизайн и размеры.
ОСТ 108.101.110-76 – Подогреватели пароводяные. Охватывает. Дизайн и размеры.
ОСТ 108.101.111-76 – Подогреватели пароводяные. Охватывает. Дизайн и размеры.
ОСТ 108.313.101-76 – Подогреватели пароводяные. Оболочки. Союзы. Дизайн и размеры.
ОСТ 108.313.103-76 – Подогреватели пароводяные. Кожухи, патрубки с фланцами. Союзы. Дизайн и размеры.
ОСТ 108.318.103-76 – Подогреватели пароводяные. Оболочки. Трубки. Дизайн и размеры.
ОСТ 108.318.104-76 – Подогреватели пароводяные. Передние водяные камеры. Трубки. Дизайн и размеры.
ОСТ 108.318.105-76 – Подогреватели пароводяные. Передние водяные камеры. Соединительная ветка. Дизайн и размеры.
ОСТ 153-34.0-970-99А – Узлы и детали опорные станционные трубопроводы АЭС Py
.ОСТ 153-34.0-970-99А – Монтаж узлов и деталей трубопроводов опорных станций атомных станций. Номинальное давление не более 2,5 МПа.Заглушка для прохода через потолок. Дизайн и размеры.
ОСТ 24.030.45-74 – Воздухонагреватели трубчатые паровые стационарные котлы. Общие технические условия
ОСТ 24.200.02-91 – Монтаж узлов стальных трубопроводов на номинальное давление
.ОСТ 26-07-2027-80: Условные обозначения материалов в конструкторской документации.
ОСТ 34-266-75 – Опоры и подвески станционных трубопроводов Ру
.ОСТ 34-42-747-85 – Детали и сборные узлы трубопроводов ТЭЦ рабочие П
.ОСТ 36-146-88 – Подшипники стальных промышленных трубопроводов на Р 10 МПа.Характеристики.
ОСТ 36-26-77 – Детали сварные трубопроводов Ду 500-1400 мм из углеродистой стали по Пном
.ОСТ 36-41-81 – Детали трубопроводов сварные и гнутые из углеродистой стали с Dy до 500 мм, на Py до 10 МПа (100 кг / см2). Типы и основные параметры.
ПБ 11-401-01 – Правила безопасности газоперерабатывающих производств металлургических и коксохимических производств и предприятий
ПГВУ 090-93: Газопылевоздушные трубопроводы тепловых электростанций.Общие технические требования
ПКО-2010.6: Справочные материалы для выполнения проектных работ по электрической части проекта
.R 51-31323949-58-2000: Руководство по применению стальных труб в нефтегазовой промышленности
РД 05-365-00: Инструкция по разработке проекта противопожарной защиты угольной шахты
РД 05-366-00: Инструкция по устройству противопожарного водопровода
РД 153-006-02 – Руководство по сварочному процессу при строительстве и ремонте магистральных нефтепроводов
РД 31.30.11.01-84: Пособие по технологическому проектированию связи и сигнализации в морских портах и на судоремонтных предприятиях ММФ. Возможности проводной связи.
РД 34.10.306-88 – Материальные пособия на ремонт. Стационарные паровые котлы.
RD 34.26.603: Руководство по использованию строительных лесов и люлек для ремонта паровых котлов
РД 34.39.201: Руководство по устройству систем пароводяных трубопроводов на тепловых электростанциях
RD 3-VEP: Руководящий документ по использованию осевых сильфонных компенсаторов (SC) для технических условий İNESH.300260.029ТУ, сильфоны компенсирующие устройства (Артикул) по техническим условиям ЯІАНШ.300260.033ТУ, сильфоны пусковые к компенсаторам (
РД 4-ВЭП: Руководящий документ по применению компенсаторов осевых сильфонных (КСО-ТПЗ) на ТУ 3-120-81 ОАО «Тульский патронный завод» и компенсаторов пусковых сильфонных (КСС-ТПЗ) на технические условия ТУ 3695-056-08629358-2000 OJS
РД 5-ВЭП: Методический документ по применению компенсаторов сильфонных осевого типа ОАО «Металомп» при проектировании, строительстве и эксплуатации тепловых сетей по ТУ 5-99 НАФЦ.302667.310 ТУ (СК-160.000.00.ТУ) «Компенсаторы сильфонные» СК-МК
Рекомендации: Аспирационные дымовые извещатели VESDA. Часть 1. Область применения
РМ 4-150-92 – Системы автоматизации технологических процессов. Интегральные нормы расхода материалов и изделий
РМ 4-206-95 – Системы автоматизации. Спецификация оборудования, изделий и материалов. Направления реализации. Припуск по ГОСТ 21.110-95
РМ 4-223-89. Системы промышленной автоматизации. Требования к исполнению электроустановок систем автоматизации взрывоопасных зон
РМ 4-242-92 – Системы автоматизации.Рекомендации по устройству отопления и теплоизоляции трубопроводной разводки
РМ 4-246-91 – Системы автоматизации. Общие требования для
канадских долларовРМ 4-6-84 – Системы автоматизации технологических процессов. Проектирование электропроводки и трубопроводов. Часть 1. Электропроводка. Пособие по МПБ 205-84 / ММСН
РМД 40-20-2013 Санкт-Петербург: Проектирование и монтаж трубопроводов для систем водоснабжения и канализации Санкт-Петербурга
РМД 40-20-2016 Санкт-Петербург: Монтаж сетей водоснабжения и водоотведения г. Санкт-Петербурга.Санкт-Петербург
РСТ РСФСР 655-81 – Ледобуры рыболовные. Общие технические условия
RU 34-1203-71: Методические указания по устройству пылевоздушных каналов котлоагрегатов
.СН 323-65 – Инструкция по применению при строительстве труб стальных тонкостенных с условным переходом от 15 до 50 мм.
СН 412-70: Нормы расхода материалов, труб, сантехники и отопительных приборов на 1 млн руб. ориентировочная стоимость строительно-монтажных работ.Легкая промышленность. Пищевая промышленность. Мясная и молочная промышленность. Рыбная промышленность
СН 416-70: Нормы расхода материалов, труб, сантехники и отопительных приборов на 1 млн. Руб. ориентировочная стоимость строительно-монтажных работ. Нефтяная промышленность. Нефтеперерабатывающая промышленность. Химическая (нефтехимическая) промышленность. Газовая промышленность. Перевозка
СНиП 2.05.13-83 – Нефтепродуктопроводы, сооружаемые в городах и иных населенных пунктах
СНиП 2.05.13-90 – Нефтепродуктопроводы, прокладываемые по территориям городов и населенных пунктов
СНиП II-11-77: Средства защиты гражданской обороны
СНиП II-40-80: Метро
СНиП III-34-74: Системы автоматизации
СП 120.13330.2012: Метро
СП 158.13330.2014 – Здания и помещения медицинских учреждений. Правила оформления
СП 24.13330.2011 – Фундаменты свайные
СП 241.1311500.2015 – Системы противопожарной защиты. Автоматические системы водяного пожаротушения для высоких стеллажей. Правила проектирования и регламентов
СП 25.13330.2012 – Основания и основания на вечномерзлых грунтах
СП 281.1325800.2016: Котельные интегрированные в здание общей мощностью до 360 кВт.Правила планировки и устройства
СП 287.1325800.2016 – Морские причальные сооружения. Правила проектирования и строительства
СП 294.1325800.2017 – Конструкции стальные. Правила оформления
СП 31.13330.2012 – Водоснабжение. Трубопроводы и переносные водоочистные сооружения
СП 32-105-2004 – Метро
.СП 373.1325800.2018 – Источники автономного теплоснабжения. Правила оформления
СП 41-101-95 – Проектирование тепловых пунктов (к СНиП 2.04.07-86)
СП 41-104-2000 – Проектирование автономных источников теплоснабжения
СП 42-102-2004 – Проектирование и строительство газопроводов из металлических труб. Заменить СП 42-102-96
СП 5.13130.2009 – Системы противопожарной защиты. Автоматизированные установки пожарной сигнализации и пожаротушения. Нормы и правила проектирования
СТ ЦКБА 070-2009 – Арматура трубопроводная. Обозначение материалов в конструкторской документации
ТОИ Р-218-48-95 – Типовая инструкция по охране труда машинистов передвижных компрессоров (станций)
ТР 50-180-06 – Технические рекомендации по проектированию и устройству свайных фундаментов по разрядно-импульсной технологии для высотных зданий
т.р. 94.05-99: Типовой порядок оперативного контроля качества строительно-монтажных и военно-строительных работ при строительстве зданий и сооружений. 05: Установка сантехнических систем
ТР 94.13-01 – Типовой порядок оперативного контроля качества строительно-монтажных и военно-строительных работ при строительстве зданий и сооружений. 13: Контроль качества монтажа систем обслуживания зданий
ТСН 40-303-2003 – Бестраншейный монтаж инженерных коммуникаций с использованием микротоннелирующих комплексов и реконструкция трубопроводов с использованием специального оборудования
ТУ 102-46-75 – Весы сборные консольные типа УКС
.ТУ 1390-001-86695843-08 – Трубы стальные диаметром 57-1420 мм с наружным двухслойным и трехслойным полиэтиленовым покрытием
ТУ 1390-002-86695843-08 – Трубы и детали труб стальные с внутренним антикоррозийным покрытием на основе высоковязких материалов
ТУ 1390-012-86695843-2011 – Трубы и фасонные части стальные диаметром 57–2020 мм с внутренним однослойным покрытием на основе жидких эпоксидных материалов, не содержащих растворителей.
ТУ 1390-014-86695843-2011 – Трубы и детали трубопроводов стальные с наружным двухслойным эпоксидным антикоррозионным покрытием
ТУ 1394-011-86695843-2011 – Трубы стальные с внешним двухслойным эпоксидным покрытием, устойчивым к ультрафиолетовому излучению.Технические условия
ТУ 14-3Р-37-2000 – Трубы стальные электросварные прямошовные диаметром 102–1220 мм с внешним защитным покрытием на основе экструдированного полиэтилена. Технические условия
ТУ 34-38-20135-94 – Воздухонагреватели трубчатые стационарных котлов. Технические условия на капитальный ремонт
ТУ 34-38-20189-94 – Горелки газомазутные для паровых стационарных котлов. Технические условия на капитальный ремонт
ТУ 34-38-20190-94 – Горелки типов пылевидные паровые стационарные котлы.Технические условия на капитальный ремонт
ТУ 34-38-20191-94 – Котлы стационарные головные. Общие технические условия на капитальный ремонт
ТУ 576431-006-01297858-99 – Трубы теплогидроизолированные с теплоизоляцией из пенополиуретана. Технические условия
ТУ 5768-009-86695843-2011 – Трубы стальные с теплоизоляцией из пенополиуретана в защитной оболочке для нефте- и газопроводов
ВНТП 01-98 – Мелиоративные системы и сооружения.Системы орошения с использованием сточных вод и отходов животноводства
ВНТП 1-86: Нормы технологического проектирования угольных и сланцевых шахт
ВНТП 26-94: Нормы технологического проектирования заводов по производству игристых вин (производство советского шампанского емкостным непрерывным способом)
ВНТП 3-92: Временные нормы технологического назначения обогатительных фабрик
VRD 39-1.11-014-2000: Методические указания по проверке и идентификации стальных труб для газовых и нефтяных трубопроводов
ВСН 189-78: Руководство по планированию и проведению искусственного замораживания грунтов, используемых при строительстве метро и туннелей
ВСН 25-95: Руководство по применению оболочки из пенополиэтилена для изоляции труб
ВСН 370-93: Инструкция по устройству электропроводки в трубах
.ВСН 3-94: Строительные нормы и правила для монтажа подземных трубопроводов холодного водоснабжения из стальных труб диаметром 300-600 мм с внутренней цементно-песчаной изоляцией
ГОСТ 34058-2017 – Внутренние коммуникации зданий и сооружений.Монтаж и пусконаладочное адаптивное управление испарительными и конденсаторными агрегатами кондиционирования. Общие технические требования
ГОСТ Р 55474-2019 – Системы газораспределения. Газораспределительные сети природного газа. Часть 2. Газопроводы стальные
Пособие к РД 78.145-93: Пособие к руководящему документу «Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ»
Руководство к СНиП 2.04.02-84: Руководство по проектированию сооружений водозабора поверхностных вод
Пособие по СНиП 2.04.02-84: Руководство по проектированию забора подземных вод
Пособие к СНиП 2.04.02-84: Составление технико-экономической части проектов внеплощадочных систем водоснабжения и канализации. Справочное руководство к СНиП
Пособие по СНиП 2.04.02-84: Пособие по проектированию систем автоматизации и диспетчеризации водоснабжения
Руководство по СНиП 2.04.02-84: Руководство по проектированию градирни
Пособие к СНиП 2.04.02-84: Пособие по проектированию сооружений водоподготовки и водоподготовки
Пособие по СНиП 2.04.02-84: Проектирование оборудования по обезвоживанию шлама очистных сооружений природных
.Пособие к СНиП 2.04.02-84: Учет объема и содержания технической документации по системам внешнего водоснабжения и канализации
Пособие по СНиП 2.04.02-84: Руководство по определению толщины стенки стальных труб, выбору марок, групп и категорий сталей для наружных сетей водоснабжения и канализации
Пособие по СНиП 2.04.02-84: Пособие по защите внутренней поверхности стальных труб от коррозии (к СНиП 2.04.02-84)
Пособие к СНиП 2.04.02-84: Пособие по проектированию систем водоснабжения и водоотведения в сложных инженерно-геологических условиях. Т-3083
Пособие к СНиП II-23-81 *: Пособие по проектированию металлоконструкций опор воздушных линий электропередачи (ВЛ) и ОРУ (ОРУ) подстанций напряжением выше 1 кВ
Руководство по СНиП II-23-81 *: Руководство по расчету прочности стальных конструкций
Пособие по СНиП II-23-81 *: Учебное пособие по проектированию металлоконструкций
Пособие к СНиП II-37-76: Пособие по применению стальных труб для устройства систем газоснабжения
НПБ 88-2001 * – Системы пожаротушения и сигнализации.Нормы и правила проектирования
НТП 10-12976-2000 *: Нормы технологического проектирования предприятий алкогольной промышленности
НТП-АПК 1.20.11.001-04: Нормы технологического проектирования предприятий дрожжевой промышленности
ОСТ 153-34.0-971-99А – Узлы и детали опорные станционные трубопроводы АЭС Py
.РД 22-16-2005 *: Руководящий нормативный материал. Подъемные машины. Подбор материалов для изготовления, ремонта и реконструкции сварных металлоконструкций
РД 34.49.104-91: Рекомендации по проектированию систем автоматического водяного пожаротушения масляных силовых трансформаторов
.РД РОСЭК-006-97 – Машины подъемные. Металлоконструкции. Ультразвуковой толщиномер. Ключевые моменты
СП 10.13130.2020 – Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования
СП 25.13330.2020 – Основания и фундаменты на многолетнемерзлых грунтах СНиП 2.02.04-88
СП 341.1325800.2017 – Подземные инженерные коммуникации.Футеровка методом горизонтально-направленного бурения
СП 350.1326000.2018 – Нормы технологического проектирования морских портов
СП 399.1325800.2018 – Системы наружного водоснабжения и канализации из полимерных материалов. Правила устройства и монтажа
СП 402.1325800.2018 – Здания жилые. Правила устройства систем газопотребления
СП 42-102-96: Правила применения стальных труб для строительства систем газоснабжения
СП 485.1311500.2020: Системы противопожарной защиты. Установки автоматического пожаротушения. Нормы и правила проектирования
ТУ 14-3Р-63-2002 – Трубы стальные, футерованные полиэтиленовыми трубами. Технические характеристики
ТУ 3680-001-04698606-04 – Опора трубная
ВСН 21-02-01 / МО РФ: Установки автоматического газового пожаротушения Вооруженных Сил РФ. Нормы и правила проектирования
|
Клиенты, которые просматривали этот товар, также просматривали:
|
ВАШ ЗАКАЗ ПРОСТО!
RussianGost.com – ведущая компания в отрасли со строгими стандартами контроля качества, и наша приверженность точности, надежности и точности – одна из причин, по которым некоторые из крупнейших мировых компаний доверяют нам разработку своей национальной нормативно-правовой базы и перевод критически важных сложная и конфиденциальная информация.
Наша нишевая специализация – локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.
У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.
Размещение заказа
Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы. Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т. Д.).
После того, как заказ размещен, он будет проверен и обработан в течение нескольких часов, но в редких случаях максимум 24 часа.
Для товаров, имеющихся в наличии, документ / веб-ссылка будет отправлена вам по электронной почте, чтобы вы могли загрузить и сохранить ее для своих записей.
Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для каких товаров потребуется дополнительное время. Обычно мы поставляем такие товары менее чем за три дня.
Как только заказ будет размещен, вы получите квитанцию / счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию можно легко сохранить и распечатать для ваших записей.
Гарантия лучшего качества и подлинности вашего заказа
Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).
Мы всегда гарантируем лучшее качество всей нашей продукции. Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, документ имеет более новую версию на дату покупки.
Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа, причем все из надежных официальных источников.
RussianGost | Официальная нормативная библиотека – ГОСТ 3262-75
Товар содержится в следующих классификаторах:
Конструкция (макс.) » Стандарты » Прочие государственные стандарты, применяемые в строительстве » 23 Гидравлические и пневматические системы и компоненты общего назначения.»
Правила сварки » Сварочные работы »
Правила сварки » Основные материалы »
Правила сварки » Трубопроводы »
Правила сварки » Документация ”
Правила сварки » Механические испытания »
Правила сварки » Дефекты »
Правила сварки » Сварочные работы » Удаление пыли ”
Правила сварки » Основные материалы » Сталь, чугун »
ПромЭксперт » РАЗДЕЛ I.ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ » V Тестирование и контроль » 4 Тестирование и контроль продукции » 4.12 Испытания и контроль продукции металлургической промышленности » 4.12.4 Продукция черной металлургии »
Классификатор ISO » 23 ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ » 23.040 Трубопроводы и их комплектующие » 23.040.10 Трубы чугунные и стальные »
Национальные стандарты » 23 ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ » 23.040 Трубопроводы и их комплектующие » 23.040.10 Трубы чугунные и стальные »
Национальные стандарты для сомов » Последнее издание » V Металлы и изделия из них » V6 Трубы металлические и трубная продукция » V62 Трубы стальные и их соединительные детали »
На замену:
ГОСТ 3262-62 – Трубы стальные водогазопроводные (газовые)
.ГОСТ 5.1124-71: Трубы стальные для воды и газа для холодильников. Требования к качеству сертифицированной продукции
Ссылки на документы:
ГОСТ 10006-80 – Трубы металлические
.ГОСТ 1050-88 – Прокат калиброванный из углеродистой конструкционной качественной стали со специальной обработкой поверхности. Общие технические условия
ГОСТ 10692-80 – Трубы и фасонные части стальные и чугунные. Правила приема маркировки, упаковки, транспортирования и хранения
ГОСТ 11358-89 – Толщиномеры с круговой шкалой и толщиномеры с круговой шкалой с градуировкой 0,01 и 0,1 мм.Технические характеристики
ГОСТ 18242-72 – Статистический приемочный контроль по альтернативным планам контроля признаков
.ГОСТ 18360-93 – Калибры плоские на диаметры от 3 до 260 мм. Размеры
ГОСТ 2216-84 – Калибры регулируемые гладкие
.ГОСТ 2533-88 – Калибры на трубную прямую резьбу. Допуски
ГОСТ 3728-78 – Трубы. Метод испытания на изгиб
ГОСТ 3749-77 – Квадраты поверочные 90 °. Технические характеристики
ГОСТ 380-94 – Сталь углеродистая нормального качества
.ГОСТ 3845-75 – Трубы металлические.Метод испытания гидравлическим давлением
ГОСТ 5378-88 – Транспортиры. Технические характеристики
ГОСТ 6357-81 – Основные нормы взаимозаменяемости трубной цилиндрической резьбы
.ГОСТ 6507-90 – Микрометры. Технические характеристики
ГОСТ 7502-89 – Ленты измерительные металлические. Технические характеристики
ГОСТ 8026-92 – Правила нивелирования. Технические характеристики
ГОСТ 8694-75 – Трубы насосно-компрессорные. Метод испытания на расширение
ГОСТ 8695-75 – Трубы насосно-компрессорные. Метод испытания на сплющивание
ГОСТ 8944-75 – Фитинги из высокопрочного чугуна и стали с параллельной резьбой для трубопроводов.Технические требования
ГОСТ 8954-75 – Фитинги из высокопрочного чугуна с параллельной резьбой для трубопроводов. Прямые короткие розетки. Основные размеры
ГОСТ 8965-75 – Детали соединительные стальные с параллельной резьбой для трубопроводов давлением р = 1,6 МПа
.ГОСТ 8966-75 – Соединения стальные трубные с цилиндрической резьбой для трубопроводов Р = 1,6 МПа. Розетки прямые. Основные размеры
ГОСТ 9.301-86 – Единая система защиты от коррозии и старения. Металлические и неметаллические неорганические покрытия.Общие требования
ГОСТ 9.302-88 – Единая система защиты от коррозии и старения. Металлические и неметаллические неорганические покрытия. Методы контроля
ГОСТ 9.307-89 – Единая система защиты от коррозии и старения. Покрытия горячего цинкования. общие требования и методы проверки
ГОСТ Р 50779.71-99 – Статистические методы. Выборочные процедуры для проверки по атрибутам. Часть 1. Планы выборочного контроля, проиндексированные по приемлемому уровню качества (AQL) для контроля партии за партией
Ссылка на документ:
ГОСТ 10674-82 – Цистерны магистральных железных дорог колеи 1520 мм.Общие технические условия
ГОСТ 10674-97 – Цистерна магистральных железных дорог колеи 1520 мм. Общие технические условия
ГОСТ 10935-97 – Крытые вагоны магистральных железных дорог колеи 1520 мм. Общие технические условия
ГОСТ 12826-67 – Фланцы без присоединительного выступа стальные с шейкой на резьбе на Pd от 1 до 16 кгс / см2. Конструкция, размеры и технические требования
ГОСТ 13816-80 – Колонна гидранта. Спецификация
ГОСТ 15876-90 – Калибры для изделий из дерева и древесных материалов
.ГОСТ 17.2.4.07-90: Охрана окружающей среды. Атмосфера. Методы определения давления и температуры газопылевых потоков от стационарных источников загрязнения
ГОСТ 18048-2018 – Кабины сантехнические железобетонные. Технические характеристики
ГОСТ 18048-80 – Кабины сантехнические железобетонные. Технические характеристики
ГОСТ 18325-80 – Мебель лабораторная для работы с радиоактивными веществами. Общие требования
ГОСТ 20335-74 – Радиаторы отопительные стальные панельные типа
.ГОСТ 21.602-2003: Система проектной документации для строительства. Правила оформления рабочей документации отопления, вентиляции и кондиционирования
ГОСТ 21485.0-76 – Емкости промывочные с принадлежностями. Технические требования и методы испытаний
ГОСТ 21963-82 – Круги отрезные
.ГОСТ 22419-77 – Платформы железнодорожные универсальные колеи 750 мм. Спецификация
ГОСТ 23289-2016 – Комплектующие сантехнические канализационные. Спецификация
ГОСТ 23289-78 – Комплектующие сантехнические канализационные.Общие технические требования
ГОСТ 23289-94 – Комплектующие сантехнические канализационные. Технические характеристики
ГОСТ 26686-96 – Платформа железнодорожная колея колеи 1520 мм. Общие технические условия
ГОСТ 27321-2018 – Подмости разборные трубчатые для строительных работ. Технические характеристики
ГОСТ 27321-87 – Подмости разборные трубчатые для строительных работ. Технические характеристики.
ГОСТ 30243.1-97 – Вагоны-хопперы колеи 1520 мм для сыпучих материалов.Общие технические условия
ГОСТ 30243.2-97 – Вагоны-хопперы крытые колеи 1520 мм для перевозки цемента. Общие технические условия
ГОСТ 30243.3-99 – Вагоны-хопперы закрытые для сыпучих материалов колеи 1520 мм. Общие технические условия
ГОСТ 31311-2005 – Приборы отопительные. Общие технические условия
ГОСТ 31445-2012 – Трубы и трубы стальные и чугунные с защитными покрытиями. Технические требования
ГОСТ 31937-2011 – Здания и сооружения.Правила осмотра и технического состояния
ГОСТ 32028-2012 – Арматура запорная автоматическая для газовых горелок и газовых приборов. Общие технические требования и методы испытаний
ГОСТ 32029-2012 – Термостаты (терморегуляторы) механические для газовых приборов. Общие технические требования и методы испытаний
ГОСТ 32216-2013 – Подвижной состав железнодорожный специальный. Общие технические требования
ГОСТ 32569-2013 – Технология стальных труб. Требования к устройству и эксплуатации взрывоопасного и химически опасного производства
ГОСТ 33327-2015 – Автобус железнодорожный.Общие технические требования
ГОСТ 5973-2009 – Вагоны-самосвалы колеи 1520 мм. Общие технические условия
ГОСТ 5973-91 – Вагоны-самосвалы колеи 1520 мм. Общие технические условия
ГОСТ 6111-52 – Резьба трубная коническая. Профиль, основные размеры и допуски
ГОСТ 7075-80 – Краны мостовые ручные. Технические условия.
.ГОСТ 8715-78 – Стойки для проводных сетевых линий. Спецификация
ГОСТ 8965-75 – Детали стальные с параллельной резьбой соединительные для трубопроводов давления р = 1.6 МПа
ГОСТ 8967-75 – Соединения стальные трубные с цилиндрической резьбой для трубопроводов Р = 1,6 МПа. Соски. Основные размеры
ГОСТ 8969-75 – Соединения стальные трубные с цилиндрической резьбой для трубопроводов Р = 1,6 МПа. Переходные муфты. Основные размеры
ГОСТ 9.015-74 – Единая система защиты от коррозии и старения. Подземные сооружения. Общие технические требования
ГОСТ IEC 62841-2-9-2016 – Инструменты ручные с электродвигателем, переносные инструменты, газонная и садовая техника.Безопасность и методы испытаний. Часть 2-9. Особые требования к ручным самонакладчикам и резьбонарезчикам
ГОСТ Р 50278-92 – Трубы бурильные с приварными замками. Технические характеристики
ГОСТ Р 50982-2003 – Оборудование пожарное. Специализированный инструмент пожарной охраны. Общие технические требования. Методы испытаний
ГОСТ Р 50982-2009 – Оборудование пожарное. Инструменты специализированные пожарные. Общие технические требования. Методы испытаний
ГОСТ Р 50982-96 – Оборудование пожарное. Специализированный инструмент пожарной охраны.Основные требования. Методы испытаний
ГОСТ Р 51383-2012 – Горелка автоматическая газовая нагнетательная. Требования технической безопасности и методы испытаний
ГОСТ Р 51659-2000 – Цистерны магистральных железных дорог колеи 1520 мм. Общие технические условия
ГОСТ Р 51842-2001 – Арматура запорная автоматическая для газовых горелок и газовых приборов. Общие технические требования и методы испытаний
ГОСТ Р 51982-2002 – Регуляторы давления для газовых приборов на входное давление до 20 кПа.Общие технические требования и методы испытаний
ГОСТ Р 52209-2004 – Рукава в сборе для газовых горелок и газовых приборов. Общие технические требования и методы испытаний
ГОСТ Р 52630-2006 – Сосуды и аппараты стальные сварные. Общие технические условия
ГОСТ Р 52630-2012 – Сосуды и аппараты стальные сварные. Основные Характеристики.
ГОСТ Р 52766-2007 – Дороги автомобильные общего пользования. Дорожные сооружения. Общие требования
ГОСТ Р 53384-2009 – Трубы и трубы стальные и чугунные с защитными покрытиями.Технические требования
ГОСТ Р 53778-2010 – Здания и сооружения. Правила осмотра и контроля технического состояния. Общие требования
ГОСТ Р 53978-2010 – Подвижной состав железнодорожный специальный. Общие технические требования
ГОСТ Р 54750-2011 – Автобус железнодорожный. Общие технические требования
ГОСТ Р 54823-2011 – Регуляторы давления и соответствующие предохранительные устройства для газовых приборов. Регуляторы давления для входного давления от 50 кПа до 500 кПа включительно
ГОСТ Р 54824-2011 – Регуляторы давления и соответствующие предохранительные устройства для газовых приборов.Регуляторы давления на входе до 50 кПа включительно
ГОСТ Р 55206-2012 – Регуляторы газа / воздуха для газовых горелок и газовых приборов. Часть 1. Пневматические типы
ГОСТ Р 55209-2012 – Устройства предохранительные и регулирующие для газовых горелок и газовых приборов. Общие требования
ГОСТ Р 55474-2013 – Системы газораспределения. Требования к газораспределительным сетям. Часть 2. Газопроводы стальные
ГОСТ Р 58067-2018 – Техническое обслуживание строящихся, переоборудованных и ремонтируемых судов.Системы обогрева судовых отсеков. Требования
ГОСТ Р 58095.0-2018 – Системы газораспределения. Требования к сетям газопотребления. Часть 0. Общие
ГОСТ Р 58095.1-2018 – Системы газораспределения. Требования к сетям газопотребления. Часть 1. Газопроводы стальные
ГОСТ Р 58257-2018 – Магистральный трубопроводный транспорт нефти и нефтепродуктов. Устройства тканевого балласта. Общие технические условия
ГОСТ Р ЕН 257-2004 – Термостаты (терморегуляторы) механические для газовых приборов.Общие технические требования и методы испытаний
ИМ 4-12-95: Системы автоматизации. Справочник материалов. Часть 1. Основные материалы
M71010: Рекомендуемая практика для проектирования силового оборудования, работающего при напряжении менее 1000 В, в пожароопасных зонах промышленных предприятий
Руководство по СН 527-80: Руководство по СН 527-80. О прочностном расчете технологических стальных трубопроводов на Py до 10 МПа
Manual: Руководство по импульсным системам пожаротушения с низким потреблением энергии
МДС 12-22.2005: Рекомендации по применению в строительной отрасли требований нормативных правовых и иных нормативных актов, содержащих государственные нормативные требования по охране труда
МДС 12-23.2006: Временные рекомендации по технологии и организации строительства многофункциональных высотных зданий и строительных комплексов в Москве
МДС 25.12.2006 – Строительные леса. Монтаж, расчет и эксплуатация
МДС 12-58.2011: Строительные леса.Изготовление, установка, эксплуатация
МДС 12-61.2012: Проект производства работ по устройству рельсового пути башенного крана с бетонной балкой БРП-62.8.3
МДС 12-62.2012: Проект установки защитного экрана от частей строительных лесов
МДС 40-2.2000: Руководство по проектированию автономных инженерных систем (водоснабжение, канализация, трубопроводное теплоснабжение и вентиляция, газоснабжение и электроснабжение) для одноквартирных и многоквартирных жилых домов
НТП 10-12977-2000 – Нормы технологического проектирования предприятий алкогольной промышленности
ОДМ 218.2.026-2012: Методические указания по проектированию и расчету свайно-анкерных конструкций автомобильной дороги №
.ОСТ 108.313.104-76 – Подогреватели пароводяные. Оболочки. Союзы. Дизайн и размеры.
ОСТ 108.321.106-76 – Подогреватели пароводяные. Передние водяные камеры. Ветка. Дизайн и размеры.
ОСТ 108.321.107-76 – Подогреватели пароводяные. Кольцевая трубка. Дизайн и размеры.
ОСТ 24.030.10 – Сосуды и аппараты для водоочистных сооружений. Общие технические условия
ОСТ 24.940.01-90 – Конструкции стальные сварные. Общие технические требования.
ОСТ 26.260.18-2004 – Модули технологические для нефтегазовой отрасли. Общие технические условия
ОСТ 26-02-376-78 – Установки технологические газовой и нефтяной промышленности. Общие технические требования.
ОСТ 26-04-1250-75 – Ряды труб для трубопроводов.
ОСТ 26-07-2027-80: Условные обозначения материалов в конструкторской документации.
ОСТ 26-18-5-88 – Агрегаты технологические газовой и нефтяной промышленности.Общие технические требования.
ОСТ 26-291-94 – Сосуды и аппараты стальные сварные. Общие технические требования.
ОСТ 34-266-75 – Опоры и подвески станционных трубопроводов Ру
.ОСТ 34-42-353-77 – Прокат черных металлов и трубы для изготовления котельного вспомогательного оборудования и трубопроводов. Ограничение ассортимента
ОСТ 36-13-90 – Щиты и пульты систем автоматизации технологических процессов. Общие технические условия
ПБ 03-108-96 – Правила устройства и безопасной эксплуатации технологических трубопроводов
.ПБ 03-384-00: Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных
ПБ 10-115-96 – Правила устройства и безопасной эксплуатации сосудов под давлением
.ПБ 12-245-98 – Требования безопасности объектов газоснабжения
.ПБ 12-368-00 – Правила безопасности газовой промышленности
ПКО-2010.6: Справочные материалы для проектных работ по электрической части проекта
ПНСТ 320-2018 – Несущие конструкции устройств железнодорожной сигнализации. Общие технические требования
РД 05-365-00: Инструкция по разработке проекта противопожарной защиты угольной шахты
РД 05-366-00: Инструкция по устройству противопожарного водопровода
РД 12-331-99 – Постановление об оценке соответствия промышленной безопасности на объектах газоснабжения
РД 24.203.03-90: Радиусы и углы гибких труб
.РД 34.10.306-88 – Материальные пособия на ремонт. Стационарные паровые котлы.
РД 34.10.353 – Установленные припуски на материалы для ремонта электродвигателей
RD 34.26.603: Руководство по использованию строительных лесов и люлек для ремонта паровых котлов
РД 34.35.416-97 – Методические указания по наладке и ремонту регуляторов гидравлических в системах трубопроводного теплоснабжения
РД 36-62-00 – Оборудование подъемное.Общие технические требования.
РД 38.13.004-86 – Эксплуатация и ремонт технологических трубопроводов, работающих под давлением до 10,0 МПа (100 кгс / см2)
РД 3-ВЭП: Методический документ по применению сильфонов осевых компенсаторов (СК) по техническим условиям ИНЭШ.300260.029ТУ, сильфонных компенсаторов (Артикул) по техническим условиям ЯИАНШ.300260.033ТУ, пусковые сильфоны для компенсаторы (
РД 4-ВЭП: Руководящий документ по применению компенсаторов осевых сильфонных (КСО-ТПЗ) на ТУ 3-120-81 ОАО «Тульский патронный завод» и компенсаторов пусковых сильфонных (КСС-ТПЗ) на технические условия ТУ 3695-056-08629358-2000 OJS
РД 5-ВЭП: Методический документ по применению компенсаторов сильфонных осевого типа ОАО «Металомп» при проектировании, строительстве и эксплуатации тепловых сетей по ТУ 5-99 НАФЦ.302667.310 ТУ (СК-160.000.00.ТУ) «Компенсаторы сильфонные» СК-МК
Рекомендации: Аспирационные дымовые извещатели VESDA. Часть 1. Область применения
РМ 3-82-90 – Щиты и пульты систем автоматизации технологических процессов. Особенности приложения. Справочник по ОСТ 36.13-90
РМ 4-150-92 – Системы автоматизации технологических процессов. Интегральные нормы расхода материалов и изделий
РМ 4-206-95 – Системы автоматизации. Спецификация оборудования, изделий и материалов.Направления реализации. Припуск по ГОСТ 21.110-95
РМ 4-223-89. Системы промышленной автоматизации. Требования к исполнению электроустановок систем автоматизации взрывоопасных зон
РМ 4-242-92 – Системы автоматизации. Рекомендации по устройству отопления и теплоизоляции трубопроводной разводки
РМ 4-246-91 – Системы автоматизации. Общие требования для
канадских долларовРМ 4-249-91 – Системы автоматизации технологических процессов. Устройство заземляющих сетей.Пособие по БЧ 205-84 / ММСС СССР
РМ 4-6-84 – Системы автоматизации технологических процессов. Проектирование электропроводки и трубопроводов. Часть 1. Электропроводка. Пособие по МПБ 205-84 / ММСН
РМ 4-6-92 – Системы автоматизации технологических процессов. Проектирование электропроводки и трубопроводов. Часть 3. Методические указания по выполнению документации. Пособие по РТМ 36.22.7-92
РСТ РСФСР 655-81 – Ледобуры рыболовные. Общие технические условия
РТМ 38.001-94: Методические указания по расчету прочности и вибрации технологически стальных труб.
RU 34-1203-71: Методические указания по устройству пылевоздушных каналов котлоагрегатов
.СА 03-005-07: Промышленные трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности. Требования к настройке и эксплуатации
СН 323-65 – Инструкция по применению при строительстве труб стальных тонкостенных с условным переходом от 15 до 50 мм.
СН 412-70: Нормы расхода материалов, труб, сантехники и отопительных приборов на 1 млн руб.ориентировочная стоимость строительно-монтажных работ. Легкая промышленность. Пищевая промышленность. Мясная и молочная промышленность. Рыбная промышленность
СН 416-70: Нормы расхода материалов, труб, сантехники и отопительных приборов на 1 млн. Руб. ориентировочная стоимость строительно-монтажных работ. Нефтяная промышленность. Нефтеперерабатывающая промышленность. Химическая (нефтехимическая) промышленность. Газовая промышленность. Перевозка
СН 421-71: Нормы расхода материалов, труб, сантехники и отопительных приборов на 1 млн. Руб.ориентировочная стоимость строительно-монтажных работ. Цветная металлургия
СН 425-71: Нормы расхода материалов, труб, сантехники и отопительных приборов на 1 млн. Руб. ориентировочная стоимость строительно-монтажных работ. Черная металлургия
СН 425-78: Нормы расхода материалов и изделий на 1 млн руб. Сметная стоимость строительно-монтажных работ
СНиП 2.04.09-84: Системы автоматической противопожарной защиты
.СНиП 3.05.07-85: Автоматизированные системы
СНиП И-Г.8-66 «Газоснабжение. Внутренние установки. Материалы, оборудование, фитинги, детали и устройства
СНиП II-40-80: Метро
СНиП II-Г.14-62: Трубопроводы стальные технологические с номинальным давлением до 100 кгс / см2 включительно. Стандарты проектирования
СНиП III-34-74: Системы автоматизации
СНиП II-М.4-62: Подземные горные выработки горных предприятий. Стандарты проектирования
СП 120.13330.2012 – Метро
.СП 158.13330.2014: Здания и помещения для ЛПУ. Правила оформления
СП 241.1311500.2015 – Системы противопожарной защиты. Автоматические системы водяного пожаротушения для высоких стеллажей. Правила проектирования и регламентов
СП 249.1325800.2016 – Проектирование и строительство подземных коммуникаций закрытым и закрытым способами
СП 253.1325800.2016 – Коммунальные услуги высотных зданий
.СП 32-105-2004 – Метро
.СП 368.1325800.2017 – Здания жилые.Правила проектного капитального ремонта
СП 41-101-95 – Проектирование тепловых пунктов (к СНиП 2.04.07-86)
СП 41-104-2000 – Проектирование автономных источников теплоснабжения
СП 42-101-96 – Проектирование и строительство газопровода полиэтиленового диаметром до 300 мм.
СП 42-102-2004 – Проектирование и строительство газопроводов из металлических труб. Заменить СП 42-102-96
СП 5.13130.2009 – Системы противопожарной защиты. Автоматизированные установки пожарной сигнализации и пожаротушения.Нормы и правила проектирования
СТ РК 2068-2010 – Дороги автомобильные общего пользования. Общие требования Общие требования
СТ ЦКБА 070-2009 – Арматура трубопроводная. Обозначение материалов в конструкторской документации
СТ ЦКБА 104-2011 – Арматура трубопроводная. Клеи и герметики. Марки Основные параметры и условия использования
СТБ ГОСТ Р 51659-2001 – Цистерны железнодорожные магистральных железных дорог колеи 1520 мм. Общие технические условия
СТК 4-26-92 – Трубопроводы защитные автоматики и промышленных коммуникаций
СТМ 4-26-91 – Трубопроводы защитные для автоматики и промышленных коммуникаций.Часть 1. Трубопроводы стальные
СЗК 4-3-90: Приборы для измерения и регулирования расхода. Установка в трубопровод. Часть I. Счетчики
ТОИ Р-218-48-95 – Типовая инструкция по охране труда машинистов передвижных компрессоров (станций)
ТР 94.05-99 – Типовой порядок оперативного контроля качества строительно-монтажных и военно-строительных работ при строительстве зданий и сооружений. 05: Установка сантехнических систем
ТУ 1390-001-86695843-08 – Трубы стальные диаметром 57-1420 мм с наружным двухслойным и трехслойным полиэтиленовым покрытием
ТУ 14-3-1428-86 – Трубы электросварные прямошовные стальные диаметром 1020 мм для газо- и нефтепроводов.Технические характеристики
ТУ 14-3-1430-87 – Трубы бесшовные и сварные второго сорта
ТУ 3615-044-00220302-02 – Резервуары цилиндрические горизонтальные для жидких углеводородных газов пропана и бутана
ТУ 5262-010-56506912-2004 – Ограничители автомобильные придорожные боковые первого типа металлические. Технические условия
ВНТП 04-94. Нормы проектирования заводов по розливу вина
ВНТП 10М-93: Нормы инженерного проектирования для пивоварен
ВНТП 11-93. Нормы проектирования объектов по производству ячменного пивоваренного солода
ВНТП 26-94: Нормы технологического проектирования заводов по производству игристых вин (производство советского шампанского емкостным непрерывным способом)
ВНТП 29-83: Нормы технологического проектирования обогатительных фабрик.Раздел «Желоба и трубопроводы»
ВНТП 34-93. Нормы инженерного проектирования предприятий спиртовой промышленности
ВНТП 35-93: Нормы инженерного проектирования заводов по производству алкогольных напитков / ликеро-водочных заводов
ВНТП 36-84: Нормы технологического проектирования угольных и сланцевых шахт. Раздел «Трубопроводы в подземных выработках»
ВНТП 3-86: Нормы технологического проектирования угольных обогатительных фабрик
ВНТП 3-92: Временные нормы технологического назначения обогатительных фабрик
ВСН 189-78: Руководство по планированию и проведению искусственного замораживания грунтов, используемых при строительстве метро и туннелей
ВСН 211-88: Руководство по устройству систем коллективного бытового водоснабжения с гибкими разъемами нового поколения на всю сантехнику
ВСН 22-95: Руководство по строительству трубопроводных систем распределения тепла с использованием труб с битумно-перлитовой изоляцией
ВСН 25-95: Руководство по применению оболочки из пенополиэтилена для изоляции труб
ВСН 279-85: Указания по герметизации стыков в вентиляционных и водопроводных системах
ВСН 332-74: Пособие по монтажу электрооборудования силовых и осветительных сетей во взрывоопасных зонах
.ВСН 34-72-019-89: Проектирование футеровки подземных машинных залов ГЭС, ГАЭС и других камерных выработок в гидротехническом строительстве
ВСН 370-93: Инструкция по устройству электропроводки в трубах
.ВСН 410-80: Руководство по использованию пороховых орудий в практике установки и военном строительстве
ВСН 415-81 – Общие нормативные нормы строительных материалов.Справочник 19: Монтаж систем отопления, водоснабжения, водоотведения и газоснабжения
ВСН 464-85: Общие нормативные нормы строительных материалов. Справочник 20: Установка промышленных вентиляционных систем
ВСН 47-85 / Минэнерго СССР: Нормы проектирования автоматических установок водяного пожаротушения кабельных сооружений
ВСН 489-86: Объем и формат установочных чертежей для домашних водопроводных систем
ВСН 57-88 (р): Постановление о техническом осмотре жилых домов
VSN 8-94: Отраслевые строительные нормы и правила для установки бытовых систем водоснабжения, оснащенных счетчиками воды, обратными / распределительными клапанами и гибкими соединителями для сантехники
ГОСТ 23274-84 – Здания мобильные.Электрические приборы. Общие технические условия
ГОСТ 34058-2017 – Внутренние коммуникации зданий и сооружений. Монтаж и пусконаладочное адаптивное управление испарительными и конденсаторными агрегатами кондиционирования. Общие технические требования
ГОСТ Р 50982-2019 – Оборудование пожарное. Инструмент для специальных работ при пожарах. Общие технические требования. Методы испытаний
ГОСТ Р 55474-2019 – Системы газораспределения. Газораспределительные сети природного газа. Часть 2. Газопроводы стальные
ГОСТ Р 58761-2019 – Здания мобильные (инвентарь).Электрические установки. Технические характеристики
КПО 04.03.13-06: Каталог-перечень оборудования. Приборы для измерения и регулирования расхода, количества, уровня и состава вещества
Пособие к РД 78.145-93: Пособие к руководящему документу «Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ»
Пособие по СНиП 2.08.01-89 «Проектирование жилых домов. Объемно-планировочные решения
Пособие по СНиП 2.08.01-89: Отопление и вентиляция жилых домов
Пособие к СНиП 3.05.04-85: Пособие на прокладку и устройство чугунных, железобетонных и асбестоцементных водопроводов и канализационных сетей
Пособие к СНиП II-37-76: Пособие по применению стальных труб для устройства систем газоснабжения
НПБ 88-2001 * – Системы пожаротушения и сигнализации. Нормы и правила проектирования
НТП: Проектирование светотехнических электроустановок промышленных предприятий.Освещение салона
НТП 10-12976-2000 *: Нормы технологического проектирования предприятий алкогольной промышленности
НТП-АПК 1.20.11.001-04: Нормы технологического проектирования предприятий дрожжевой промышленности
ODM 218.6.031-2018: Методические указания по повышению надежности защитных и фортификационных сооружений при чрезвычайных ситуациях и стихийных бедствиях
П 74-2000 – Рекомендации по проведению натурных наблюдений и исследований закрепления откосов грунтовых сооружений и береговых откосов
РД 204 СССР 157-84: Рекомендации по устройству и эксплуатации силикатных водоочистных сооружений для защиты от коррозии внутренних поверхностей трубопроводов горячего водоснабжения
РД 22-16-2005 *: Руководящий нормативный материал.Подъемные машины. Подбор материалов для изготовления, ремонта и реконструкции сварных металлоконструкций
РД 34.49.104-91 – Рекомендации по проектированию систем автоматического водяного пожаротушения масляных силовых трансформаторов
РД 39-3-124-78 – Методика расчета норм расхода и анализа расхода стальных бесшовных труб
РМ4-224-89: Система автоматизации технологических процессов. Требования к исполнению электроустановок систем автоматики в пожароопасных зонах
РТМ 24-85: Информационный указатель государственных, республиканских и отраслевых стандартов, технических условий на материалы и изделия, используемые при проектировании печей и сушилок
СДОС-04-2009: Строительный контроль.Методика ведения строительного контроля при строительстве, реконструкции, капитальном ремонте объектов капитального строительства
СП 10.13130.2020 – Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования
СП 402.1325800.2018 – Здания жилые. Правила устройства систем газопотребления
СП 42-102-96: Правила применения стальных труб для строительства систем газоснабжения
СП 485.1311500.2020: Противопожарные системы. Установки автоматического пожаротушения. Нормы и правила проектирования
|
Клиенты, которые просматривали этот товар, также просматривали:
|
ВАШ ЗАКАЗ ПРОСТО!
Русский Гост.com – ведущая в отрасли компания со строгими стандартами контроля качества, и наша приверженность точности, надежности и аккуратности является одной из причин, по которым некоторые из крупнейших мировых компаний доверяют нам обеспечение своей национальной нормативно-правовой базы и перевод критически важных, сложных и конфиденциальная информация.
Наша нишевая специализация – локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.
У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.
Размещение заказа
Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы.Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т. Д.).
После того, как заказ размещен, он будет проверен и обработан в течение нескольких часов, но в редких случаях максимум 24 часа.
Для товаров, имеющихся в наличии, документ / веб-ссылка будет отправлена вам по электронной почте, чтобы вы могли загрузить и сохранить ее для своих записей.
Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для каких товаров потребуется дополнительное время.Обычно мы поставляем такие товары менее чем за три дня.
Как только заказ будет размещен, вы получите квитанцию / счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию можно легко сохранить и распечатать для ваших записей.
Гарантия лучшего качества и подлинности вашего заказа
Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).
Мы всегда гарантируем лучшее качество всей нашей продукции.Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, документ имеет более новую версию на дату покупки.
Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа, причем все из надежных официальных источников.
ГОСТ 633-80 Трубы насосно-компрессорные и муфты бурильные
.НКТ используются для добычи нефти и газа. Трубки должны быть бесшовными, гладкими или высаженными и соединяться с соединениями с высоким уплотнением. Возможны соединения без муфты.
Настоящий стандарт распространяется на стальные бесшовные трубы и гладкие муфты, с высаженными концами и муфты гладкие, высокогерметичные и муфты, а также на трубы с гладким стыком с высаженными концами, используемые для эксплуатации нефтяных и газовых скважин.
- ГОСТ 633-80 D (обсадные и насосно-компрессорные трубы) = API 5CT H-40
- ГОСТ 633-80 D (обсадные и насосно-компрессорные трубы) = API 5CT J-55 .
- ГОСТ 633-80 D (обсадные и насосно-компрессорные трубы) = API 5CT K-55
- ГОСТ 633-80 Е (обсадные и насосно-компрессорные трубы) = API 5CT N-80
- ГОСТ 633-80 Е (обсадные и насосно-компрессорные трубы) = API 5CT L-80
- ГОСТ 633-80 L (обсадные и насосно-компрессорные трубы) = API 5CT C-90
- ГОСТ 633-80 L (обсадные и насосно-компрессорные трубы) = API 5CT C-95
- ГОСТ 633-80 М (обсадные и насосно-компрессорные трубы) = API 5CT P-110.
Трубы, соответствующие этому стандарту, должны изготавливаться двух классов B и A в зависимости от точности и уровня качества.
Диапазон размеров труб, типы соединений для двух марок приведены в таблице 1.
Таблица 1 размерных рядов трубок марок A и B
Ниже приведены предельные допуски по размерам и массе:Технические требования:
На внешней и внутренней поверхности трубы не должно быть трещин, перехлестов, неровностей, полостей и включений.Допускаются небольшие вмятины, царапины незначительного масштаба производства, если они выходят за пределы толщины стенки в заданных пределах.
Биение от высаженной части до корпуса трубы должно быть плавным и плавным; толщина стенки должна быть в указанных пределах. Установленная часть длиной 85 мм от торцов не должна иметь дефектов.
Химический состав стали не указан, за исключением того, что содержание фосфора и серы не должно превышать 0,045% каждое.
Механические свойства металла НКТ и муфты приведены в таблице 2.
Механические свойства металла труб и муфт Таблица 2
Поверхности резьбы и уплотнения должны быть оцинкованы или фосфатированы.Все НКТ, кроме класса ТВО, должны поставляться с муфтой (силовой свинчивание) и нанесенными антикоррозийными и герметизирующими составами. При транспортировке НКТ и муфты должны быть заострены для защиты от коррозии. Специальные внутренние покрытия на НКТ класса А должны применяться по запросу.
Профиль резьбы для НКТ с гладким концом и с высаженным концом показан на Рисунке 1.
Рис. 1. Профиль с круглой резьбой для НКТ.
Размеры круглой резьбы для марок B и A приведены ниже.Размеры резьбы приведены в таблицах 3, 4, 5 и 6.Таблица 3 Размеры, мм круглой резьбы для труб с гладким концом марок B и A
Обозначения для таблицы 3
- Предельные допуски для номинальных размеров приведены ниже. Шаг, мм:
- – на длине 25,4 мм ± 0,75
- – на полнопрофильной резьбе ± 0,120
- Конус, мм на длине резьбы 100 мм:
- тело трубы (+0,66) – (0,22)
- муфта (+0,22) – (0,36)
Таблица 4 Размер, мм круглой резьбы для НКТ с внешней высадкой марок B и A
Символы для таблицы 4
Резьбовые соединения с высоким уплотнением типа НКМ.
Профиль резьбы для НКТ.
Профиль резьбы для условного прохода от 60 до 102 мм показан на рисунке 2; для условного прохода 114 мм см. рис. 3. Размеры резьбы приведены в таблице 5.
-
-
- Рис.2. Профиль резьбы (тип НКМ 60-102)
- а- муфта; расстроенный конец;
- б – трубка; соска.
- Рис.3. Профиль резьбы (тип НКМ 114)
- а – муфта;
- б – трубка.
-
Размеры соединительных деталей см. На рис. 4 и в таблице 6.
Рис. Нитки ты НКМ.
Предельные допуски резьбы приведены в таблице 7.Натяг резьбы, измеренный как расстояние от базовой плоскости калибра до конца трубы, должен составлять 20–1,2 мм для номинального диаметра 60–102 мм и 24–2,5 мм для конечного отверстия 114 мм. .
Натяжение резьбы для оцинкованной или фосфатированной муфты, измеренное калибром резьбы, должно быть 5.0-1,2 мм для условного прохода от 60 до 102 мм и 6,0-2,5 мм для условного прохода 114 мм.
Для силовой сборки НКТ и оцинкованной или фосфатированной муфты натяг резьбы приведен ниже:
Таблица 6 Размеры резьбовых соединений с высоким уплотнением для трубок
Обозначения для таблицы 6
Щенок суставов.
Профиль резьбы и размеры см. На рис. 2 и в таблице 5; детали размеров приведены на рис. 5 и в таблице 8. Пределы допусков см. в Talbe 7.
Натяжение резьбы для наружной резьбы, измеренное с использованием соответствующих резьбовых калибров с полным и неполным профилем резьбы, должно составлять 18 + 1,2 мм.
Рис. 5. Резьба типа НКБ.
Таблица 7 Предельные допуски для типов резьбы НКМ и НКБ, ммНатяжение резьбы для драгоценного конца, измеренное соответствующим резьбовым калибром, должно быть 5-1.2 мм.
Таблица 8 Размер НКТ с цилиндрическими соединениями марок Б и А, мм
Изменение толщины стенок как охватываемого, так и охватывающего концов не должно превышать 1,0 мм. Обозначения для таблицы 8
Ширина упорного ремня должна быть приведена ниже:
Резьба муфт должна быть соосной в пределах 0,75 мм в торцевой плоскости и в пределах 3 мм на длине одного метра. Соосность гладкого конца может быть увеличена до 1,0 мм, если этот параметр на длине одного метра равен 2,0 мм.
Поверхности резьбы, упорные ремни на трубах и муфтах не должны иметь заусенцев, ямок, неровностей и других дефектов, влияющих на прочность и герметичность.
Шероховатость поверхности резьбы не должна превышать 20 мкм.
Разброс толщины стенок муфт и резьбовых концов труб марки НКБ не должен превышать 0,1 мм для условных проходов 27 по ГОСТ 17410-78.
Классы D и K должны поставляться без неразрушающего контроля по специальному соглашению.
ASTM A312 Трубы сварные из нержавеющей стали ТП304 ГОСТ 9941-81 03Х18х21 60,33 * 2,77
ASTM A312 GOST9941-81 TP304 TP304L TP316L Труба сварная из нержавеющей стали BA 60.33 * 2,77 мм
Стандартные технические условия на сварные трубы из аустенитной стали для котлов, пароперегревателей, теплообменников и конденсаторных труб
1.1 Настоящая спецификация распространяется на сварные трубы с номинальной толщиной стенки, изготовленные из аустенитных сталей, перечисленных в таблице 1, с различными марками, предназначенными для использования в качестве труб для бойлеров, пароперегревателей, теплообменников или конденсаторов.
1,2 Марки TP304H, TP309H, TP309HCb, TP310H, TO310HCb, TP316H, TP321H, TP347H и TP348H являются модификациями марок TP304, TP309S, TP309Cb, TP310S, TP310Cb, TP334 и TP316. для работы при высоких температурах, например, для пароперегревателей и подогревателей.
1,3 Размеры и толщина трубок, обычно указываемые в этой спецификации, составляют от 1/8 дюйма [3,2 мм] внутреннего диаметра до 5 дюймов [127 мм] внешнего диаметра и от 0,015 до 0,320 дюйма [от 0,4 до 8,1 мм] ] включительно по толщине стенки. Могут быть поставлены трубки других размеров при условии, что такие трубки соответствуют всем другим требованиям данной спецификации.
1,4 Требования к механическим свойствам не распространяются на трубки с внутренним диаметром менее 1/8 дюйма [3,2 мм] или 0 мм.015 дюймов [0,4 мм] толщиной.
1.5 Предусмотрены необязательные дополнительные требования, и, если требуется одно или несколько из них, каждое из них должно быть указано в заказе.
1,6 Значения, указанные в единицах дюйм-фунт или единицах СИ, должны рассматриваться отдельно как стандартные. (Комбинация значений из двух систем может привести к несоответствию спецификации.) Применяются единицы дюйм-фунт, если в заказе не указано обозначение «M» данной спецификации.
Химический состав:
| Элементы | 304L (мас.%) | 316L (мас.%) |
| (C) Углерод, макс. | 0,035 | 0,035 |
| (Mn) Марганец, не более | 2,00 | 2,00 |
| (P) Фосфор, не более | 0,040 | 0,040 |
| (S) Сера, не более | 0.030 | 0,030 |
| (Si) Кремний, макс. | 0,75 | 0,75 |
| (Ni) Никель | 8,0 – 13,0 | 10,0 – 15,0 |
| (Cr) Хром | 18,0 – 20,0 | 16,0 – 18,0 |
| (Мо) Молибден | НЕТ | 2,0 – 3,0 |
| (Fe) Железо | Бал. | Бал. |
| (Cu) Медь | НЕТ | НЕТ |
| (N) Азот | НЕТ | НЕТ |
Допуски размеров
Все размеры в дюймах (мм)
| Размер OD | Условная стенка | Внешний диаметр | Длина | Стена |
| 1/2 “(12.7) | 0,065 дюйма (1,65) / 0,049 дюйма (1,25) | +/- 0,005 (0,13) | +1/8 “(3,18) – 0 | +/- 10,0% |
| 3/4 дюйма (19,1) | 0,065 дюйма (1,65) / 0,049 дюйма (1,25) | +/- 0,005 (0,13) | +1/8 “(3,18) – 0 | +/- 10,0% |
| 1 дюйм (25,4) | 0,065 дюйма (1,65) / 0,049 дюйма (1,25) | +/- 0,005 (0,13) | +1/8 “(3,18) – 0 | +/- 10,0% |
| 1-1 / 2 “(38.1) | 0,065 дюйма (1,65) / 0,049 дюйма (1,25) | +/- 0,008 дюйма (0,20) | +1/8 “(3,18) – 0 | +/- 10,0% |
| 2 дюйма (50,8) | 0,065 дюйма (1,65) / 0,049 дюйма (1,25) | +/- 0,008 дюйма (0,20) | +1/8 “(3,18) – 0 | +/- 10,0% |
| 2-1 / 2 “(63,5) | 0,065 дюйма (1,65) | +/- 0,010 дюйма (0,25) | +1/8 “(3,18) – 0 | +/- 10,0% |
| 3 дюйма (76.2) | 0,065 дюйма (1,65) | +/- 0,010 дюйма (0,25) | +1/8 “(3,18) – 0 | +/- 10,0% |
| 4 дюйма (101,6) | 0,083 дюйма (2,11) | +/- 0,015 дюйма (0,38) | +1/8 “(3,18) – 0 | +/- 10,0% |
| 6 дюймов (152,4) | 0,083 дюйма (2,11) | +/- 0,030 дюйма (0,76) | +1 “(25,4) – 0 | +/- 10,0% |
| 6 дюймов (152,4) | 0.109 “(2,77) | +/- 0,030 дюйма (0,76) | +1 “(25,4) – 0 | +/- 10,0% |
| 8 дюймов (203,2) | 0,109 “(2,77) | +0,061 “(1,55) / – 0,031” (0,79) | +1 “(25,4) – 0 | +/- 10,0% |
Труба электросварная прямошовная (Труба Э / С) ГОСТ 10704-91 »Металлургпром
.ТРУБЫ СТАЛЬНЫЕ СТАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СВАРОЧНЫЕ, ПРЯМЫЙ ШОВ
Диапазон
ГОСТ 10704-91
Дата введения 01.01.93
1. Настоящий стандарт определяет линейку стальных электросварных прямошовных труб.
2. Размеры труб должны соответствовать табл. 1.
3. Длина трубы составляет:
– немерная длина:
диаметром до 30 мм – не менее 2 м; диаметром св. 30 до 70 мм – не менее 3 м; диаметром св. 70 до 152 мм – не менее 4 м; диаметром св. 152 мм – не менее 5 м.
По требованию потребителя трубы групп А и Б по ГОСТ 10705 диаметром более 152 мм изготавливаются длиной не менее 10 м; трубы всех групп диаметром до 70 мм – длиной не менее 4 м;
– мерная длина:
диаметром до 70 мм – от 5 до 9 м; диаметром св.От 70 до 219 мм – от 6 до 9 м; диаметром от 219 до 426 мм – от 10 до 12 м.
Трубы диаметром более 426 мм изготавливаются только немерной длины. По согласованию изготовителя и потребителя трубы диаметром от 70 до 219 мм допускается изготавливать от 6 до 12 м;
кратной длины, кратной не менее 250 мм и не превышающей нижнего предела, установленного для измерительных труб. Припуск на каждый разрез устанавливается равным 5 мм (если не указан другой припуск) и включается в каждую кратность.
Стол 1
Продолжение таблицы 1
Продолжение таблицы 1
Продолжение таблицы 1
Продолжение таблицы 1
Продолжение таблицы 1
Продолжение таблицы 1
Продолжение таблицы 1
>
Примечания: 1. При изготовлении труб по ГОСТ 10706 теоретическая масса увеличивается на 1% за счет усиления шва. 2. По согласованию изготовителя и потребителя трубы изготавливаются размером 41.5 × 1,5-3,0; 43´1,0; 1.53.0; 43,5’1,5-3,0; 52´2,5; 69,6 х 1,8; 111,8 х 2,3; 146,1 х 5,3; 6.5; 7,0; 7,7; 8.5; 9,5; 10,7; 152,4 х 1,9; 2,65; 168’2,65; 177,3 * 1,9; 198’2,8; 203 * 2,65; 299 * 4,0; 530’7,5; 720’7,5; 820’8,5; 1020’9,5; 15,5; 1220´13,5; 14,6; 15,2 мм, а также с промежуточной толщиной стенки и диаметрами в пределах таблицы. 1.
3. Размеры труб в скобках не рекомендуются для новых конструкций.
3.1. Трубы мерной и кратной длины изготавливаются двух классов точности:
I – с торцевой обрезкой и удалением заусенцев;
II – без обрезки и снятия заусенцев (с нарезкой на линии стана).
3.2. Предельные отклонения по длине измерительных трубок приведены в таблице. 2.
Стол 2
3.3. Предельные отклонения по общей длине нескольких труб не должны превышать:
+ 15 мм – для труб I класса точности;
+ 100 мм – для труб II класса точности.
3.4. По требованию потребителя трубы мерных и кратных длин II класса точности должны быть с обрезанными концами с одной или двух сторон.
4. Предельные отклонения по наружному диаметру трубы приведены в табл. 3.
Стол 3
Примечание. Для диаметров, контролируемых измерением периметра, верхний и нижний пределы периметра округляются до ближайшего 1 мм.
5. По требованию потребителя трубы по ГОСТ 10705 изготавливаются с односторонним или офсетным допуском по наружному диаметру. Односторонний допуск или допуск смещения не должны превышать сумму предельных отклонений, указанных в таблице.3.
6. Предельные отклонения толщины стенки должны соответствовать:
± 10% – для труб диаметром до 152 мм;
ГОСТ 19903 – для труб диаметром более 152 мм на максимальную ширину листа нормальной точности.
По согласованию потребителя и производителя допускается изготовление труб с односторонним допуском по толщине стенки, при этом односторонний допуск не должен превышать сумму предельных отклонений по толщине стенки.
7.Для труб диаметром более 76 мм допускается утолщение стенки на заусенец на 0,15 мм.
8. Трубы для трубопроводов диаметром 478 мм и более, изготовленные по ГОСТ 10706, поставляются с предельными отклонениями наружного диаметра концов, приведенными в табл. 4.
Стол 4
9. Овальность и однородность труб диаметром до 530 мм включительно, изготовленных по ГОСТ 10705, должны быть не более предельных отклонений соответственно по наружному диаметру и толщине стенки.
