ГОСТ 20295-85 – Трубы стальные сварные для магистральных газонефтепроводов. Справочная информация

Стальные сварные прямошовные трубы диаметром от 159 до 820 мм, предназначенные для сооружения магистральных газонефтепроводов, нефтепродуктоводов, технологических и промысловых трубопроводов, должны соответствовать ГОСТ 20295-85.

В зависимости от вида сварки и шва трубы делятся на:

• тип 1 – прямошовные диаметром 159-426 мм, изготовленные контактной сваркой токами высокой частоты;
• тип 2 – спиралешовные диаметром 159-820 мм, изготовленные электродуговой сваркой;
• тип 3 – прямошовные диаметром 530-820 мм, изготовленные электродуговой сваркой.

В зависимости от механических свойств трубы делятся на классы прочности:

• К 34;
• К 38;
• К 42;
• К 50;
• К 52;
• К 55;
• К 60;

Таблица 104. Сортамент труб сварных для магистральных газонефтепроводов (ГОСТ 20295-85)

Наружный диаметр, мм	Толщина стенки, мм	Масса 1м, кг	Метров в тонне
159	3,0	11,54	86,66
	3,5	13,42	74,52
	4,0	15,29	65,40
	4,5	17,15	58,31
	5,0	18,99	52,66
	5,5	20,82	48,03
	6,0	22,64	44,17
168	3,0	12,21	81,90
	3,5	14,20	70,42
	4,0	16,18	61,80
	4,5	18,15	55,10
	5,0	20,10	49,75
	5,5	22,04	45,37
	6,0	23,97	41,72
219	3,0	15,98	62,58
	3,5	18,60	53,76
	4,0	21,21	47,15
	4,5	23,81	42,00
	5,0	26,39	37,89
	5,5	28,96	34,53
	6,0	31,52	31,73
	6,5	34,06	29,36
	7,0	36,60	27,32
	7,5	39,12	25,56
	8,0	41,63	24,02
245	4,0	23,77	42,07
	4,5	26,69	37,47
	5,0	29,59	33,80
	5,5	32,49	30,78
	6,0	35,37	28,27
	6,5	38,23	26,16
	7,0	41,09	24,34
	7,5	43,93	22,76
	8,0	46,76	21,39
273	4,0	26,54	37,68
	4,5	29,80	33,56
	5,0	33,05	30,26
	5,5	36,28	27,56
	6,0	39,51	25,31
	6,5	42,72	23,41
	7,0	45,92	21,78
	7,5	49,11	20,36
	8,0	52,28	19,13
325	4,0	31,70	31,55
	4,5	35,60	28,09
	5,0	39,50	25,32
	5,5	43,34	23,07
	6,0	47,20	21,19
	6,5	51,5	19,59
	7,0	54,90	18,21
	7,5	58,73	17,03
	8,0	62,54	15,99
	8,5	66,35	15,07
	9,0	70,14	14,26
377	4,5	41,30	24,21
	5,0	45,90	21,79
	5,5	50,39	19,85
	6,0	54,90	18,21
	6,5	59,39	16,84
	7,0	63,87	15,66
	7,5	68,34	14,63
	8,0	72,80	13,74
	8,5	77,25	12,94
	9,0	81,68	12,24
426	5,0	51,90	19,27
	5,5	57,04	17,53
	6,0	62,15	16,09
	6,5	67,25	14,87
	7,0	72,33	13,83
	7,5	77,41	12,92
	8,0	82,47	12,13
	8,5	87,52	11,43
	9,0	92,56	10,80
	10,0	102,60	9,75
530	5,0	64,70	15,46
	5,5	71,14	14,06
	6,0	77,54	12,90
	6,5	83,92	11,92
	7,0	90,29	11,08
	7,5	90,64	11,03
	8,0	103,00	9,71
	8,5	109,30	9,15
	9,0	115,80	8,64
	10,00	128,20	7,80
	11,0	140,80	7,10
	12,0	153,30	6,52
630	5,0	77,10	12,97
	5,5	84,71	11,80
	6,0	92,33	10,83
	6,5	99,95	10,01
	7,0	107,60	9,29
	7,5	115,10	8,69
	8,0	122,70	8,15
	8,5	130,30	7,67
	9,0	137,80	7,26
	10,0	152,90	6,54
	11,0	167,90	5,96
	12,0	182,90	5,47
720	5,0	88,20	11,34
	5,5	96,91	10,32
	6,0	105,70	9,46
	6,5	114,40	8,74
	7,0	123,10	8,12
	7,5	131,80	7,59
	8,0	140,50	7,12
	8,5	149,20	6,70
	9,0	157,80	6,34
	10,0	175,10	5,71
	11,0	192,30	5,20
	12,0	209,50	4,77
820	5,0	101,00	9,90
	5,5	110,50	9,05
	6,0	120,50	8,30
	6,5	130,40	7,67
	7,0	140,40	7,12
	7,5	150,30	6,65
	8,0	160,20	6,24
	8,5	170,10	5,88
	9,0	180,00	5,56
	10,0	199,80	5,01
	11,0	219,50	4,56
	12,0	239,10	4,18

Примечания.

Масса рассчитана по номинальным размерам без учета усиления шва.

Плотность стали принята равной 7,85 г/м³.

Масса труб типа 2 увеличивается за счет усиления шва на 1,5%, а для труб типа 3 – на 1%.

Труба типа 3, диаметром 530 мм, толщиной стенки 8 мм, класса прочности К 52, без термообработки:

Труба тип 3-530 8-К 52 ГОСТ 20295-85

Труба типа 2, диаметром 820 мм, толщиной стенки 12 мм, класса прочности К 60, с термическим упрочнением:

Труба тип 2-У 820 12-К 60 ГОСТ 20295-85

Труба типа 1, диаметром 325 мм, толщиной стенки 7 мм, класса прочности К 38, с объемной термообработкой:

Труба тип 1-Т 325 7-К 38 ГОСТ 20295-85

То же, с локальной термообработкой шва:

Труба тип 1-ЛТ 325 7-К 38 ГОСТ 20295-85

Метизы и крепеж в Минске оптом и в розницу

Метизы и крепеж в Минске оптом и в розницу | Stant.by

ПОПУЛЯРНЫЕ КАТЕГОРИИ

Заглушки для труб

Углошлифовальные машинки (болгарки)

Автоматические выключатели

Крепежные уголки

Саморезы

Кабельно-Проводниковая продукция

НОВЫЕ ПОСТУПЛЕНИЯ

НОВОЕ

Наличие = 237

Кабель трехжильный ВВГ-Пнг(А)-LS

1. 66 – 312.00 BYN

Еще 4 вар-тов

Купить

НОВОЕ

Наличие > 200

Жидкие гвозди SFT

6.41 BYN

Еще 1 вар-тов

Купить

НОВОЕ

Наличие > 10

Углошлифовальная машинка 125мм 1100Вт с регулировкой (арт. YT-82101)

134.9 BYN

Еще 1 вар-тов

Купить

НОВОЕ

Наличие = 5

Труба ПВХ гофрированная c зондом

43. 20 – 63.00 BYN

Еще 3 вар-тов

Купить

НОВОЕ

Наличие = 11

Порошковая проволока DEKA E71TGS

14.00 – 126.42 BYN

Еще 3 вар-тов

Купить

НОВОЕ

Наличие = 49

Стрейч-пленка (первичная)

20.84 BYN

Еще 1 вар-тов

Купить

НОВОЕ

Наличие > 50

Дюбель распорный Tchappai

7. 57 – 22.06 BYN

Еще 16 вар-тов

Купить

НОВОЕ

Наличие = 244

Коробка установочная электромонтажная КУ 1101-02

0.43 BYN

Еще 1 вар-тов

Купить

ТОП ПРОДАЖ

Наличие = 306

Пена монтажная всесезонная профессиональная SFT PRO 65, 850ml

18.68 BYN

Еще 1 вар-тов

Купить

Наличие > 50

Анкер латунный М5х6,5х20 (цанга)

17. 68 BYN

Еще 1 вар-тов

Купить

Наличие > 20

Насадка крестообразная PH

4.37 – 7.52 BYN

Еще 7 вар-тов

Купить

Наличие > 20

Уровень алюминиевый 3-глазка YATO

17.40 – 37.94 BYN

Еще 5 вар-тов

Купить

Наличие = 82

Сверла по металлу ступенчатые

34. 86 BYN

Еще 1 вар-тов

Купить

Наличие > 100

Кабельная стяжка

1.34 – 22.19 BYN

Еще 24 вар-тов

Купить

Наличие = 2

Трос для растяжки, нержавеющая сталь

945 BYN

Еще 1 вар-тов

Купить

Наличие = 18

Заклепка вытяжная Ø 4,0 нерж. А2, DIN7337

56.98 BYN

Еще 1 вар-тов

Купить

ASME/API/GOST/DIN/En/JIS Бесшовные и сварные стальные трубы

Категории

Последние продукты

90 007

Описание

Основываясь на многолетнем богатом опыте и профессиональных технологиях, мы можем предоставить высококачественную стальную трубу A519, сварные внахлест фланцы, бесшовные трубы ASTM A213 Gr T22 и наиболее полный спектр услуг для наших клиентов. «Используйте мудрость, чтобы производить продукты и обслуживать клиентов с душой» – наша философия обслуживания. Наша философия заключается в достижении клиентов, стремлении к инновациям в качестве ключа, честности и ответственности в качестве критериев и стремлении к взаимовыгодному сотрудничеству. Надежное хорошее качество и очень хорошая кредитная история – наши принципы, которые помогут нам занять лидирующие позиции.

900 28 9003 3

Наименование продукта	Высококачественная сварная труба из нержавеющей стали
Материал	200Series/300Series/400Series
Тип изделия	201/202/301/302/303/303Se/304/304L /304N/XM21/305/309S/310S/316/316Ti S31635/316L/316N/316LN/317/317L/321/347/XM7/XM15/XM27/403/405/410/420/430/431
Стандарт	ASTM DIN GB ISO JIS BA ANSI
Обработка поверхности	Индивидуальный заказ, черный, полировка, зеркало A/B, матовый, кислотная мойка, лаковая краска
Техника	холоднотянутая, холоднокатаная, горячекатаная.
Внешний диаметр	По требованию заказчика
ID	По требованию заказчика
Длина	по желанию 9 0030

9002 9

6.00-8.00

9 0029
900 29

0,08

9002 9

10.00-14.00

9 0029

0,05

Марка	C Макс.	Mn Макс.	P Max	S Max	Si Max	Cr	Ni 9003 0	Пн
301	0,15	2,00 9003 0	0,05	0,03	1,00	16.00-18.00
302	0,15	2,00	0,04	9 0002 0.03	1.00	17.00-19.00	8.00-10.00
304	0,07	2,00	0,05	0,03	1,00	18.00-20.00	8.00-10.50
304L 9003 0	0,03	2,00	0,05	0,03	1,00	18. 00-20.00	9.00-13.00
301С	2,00	0,05	0,03	1,00	24.00-26.00	19.00-22.00
316	0,08	2,00	0,05	0,03	1,00	16.00-18.00	2.00-3.00
316L	0,03	2,00	0,05	0,03	1,00	16.00-18.00	12.00-15.00	2,00-3,00
321	0,08	2,00	0,03	1.00	17.00-19. 00	19.00-13.00	900 30
430	0,12	1,00	0,04	0,03	0,75	16.00-18.00

90 002 Другие соответствующие продукты трубы из нержавеющей стали

Бесшовные трубы из нержавеющей стали	Труба из нержавеющей стали сортамента 10
Сварные трубы из нержавеющей стали	Труба из нержавеющей стали 3 дюйма
Нержавеющая сталь Стальная труба Erw	4-дюймовая труба из нержавеющей стали
зеркало Отделка Трубы из нержавеющей стали	Трубы из нержавеющей стали большого диаметра
Трубы из нержавеющей стали с зеркальной полировкой	Бесшовные трубы из нержавеющей стали большого диаметра
Трубы из матовой нержавеющей стали	Сертифицированные трубы из нержавеющей стали Nsf 61
Гофрированные трубы из нержавеющей стали	Трубы из нержавеющей стали Nfpa 13
Двустенная труба из нержавеющей стали	Овальная труба из нержавеющей стали
Труба из нержавеющей стали Dn100	Труба из полированной нержавеющей стали
Труба из нержавеющей стали Efw	Тонкостенная труба из нержавеющей стали
Трубы из нержавеющей стали с электрополировкой	Полые трубы из нержавеющей стали
Эллиптические трубы из нержавеющей стали	Круглые трубы из нержавеющей стали
Спецификация 40 Трубы из нержавеющей стали	Бесшовные трубы передачи SS
Бесшовное масло SS и газовые трубы	Прецизионные трубы из нержавеющей стали

Мы стремимся стать лидером в этой отрасли, настаивая на продаже бесшовных и сварных стальных труб ASME/API/GOST/DIN/En/JIS по наиболее конкурентоспособным ценам, предоставление клиентам разнообразных услуг и стремление полностью удовлетворить требования клиентов. Мы всегда придерживаемся принципа «сегодняшнее качество, завтрашний рынок», постоянно удовлетворяем потребности общества и активно осваиваем международный рынок. Обслуживание клиентов является основой для нашего постоянного развития и успеха, поэтому мы стремимся предоставлять самые внимательные и продуманные услуги.

Hot Tags: Оцинкованная стандартная стальная труба, бесшовная труба, тройник из нержавеющей стали, стальные бесшовные трубы и трубы A213, бесшовная сварная труба, равные тройники ЛИНЕЙНАЯ ТРУБА Содержимое
Корпорация JFE Steel Corporation производит трубную продукцию в соответствии со спецификациями, перечисленными ниже.
Другие спецификации также могут быть предоставлены.

Трубы стальные бесшовные горячекатаные Трубы стальные бесшовные горячекатаные

Спецификация		Титул	Метод изготовления
			Дуговая сварка	Высокочастотная сварка	Бесшовный	Стыковая сварка
API	5л	Линейная труба
АСТМ	А53	Сварные и бесшовные стальные трубы
	А106	Бесшовные трубы из углеродистой стали для работы при высоких температурах
	А134	Труба из толстолистовой стали, сваренная электроплавлением (дуговой сваркой)
	А135	Стальная труба, сваренная сопротивлением
	А139	Стальная труба, сваренная электроплавлением (дуговой сваркой)
	А333	Бесшовные и сварные стальные трубы для эксплуатации при низких температурах
	А334	Бесшовные и сварные трубы из углеродистой и легированной стали для эксплуатации при низких температурах
	А335	Труба из бесшовной ферритной легированной стали для работы при высоких температурах
	А671	Стальная труба, сваренная электросваркой плавлением, для атмосферных и более низких температур
	А672	Стальная труба, сваренная электросваркой плавлением, для работы под высоким давлением при умеренной температуре
БС	1387	Стальные трубы и трубки, пригодные для свинчивания с трубной резьбой BS21
	3601	Стальные трубы и трубки для работы под давлением Углеродистая сталь: для обычных применений
	3602	Стальные трубы и трубки для работы под давлением из углеродистой стали для высоких нагрузок
	3603	Стальные трубы и трубки для работы под давлением из углеродистой и легированной стали: низкотемпературные Обязанности
	3604	Стальные трубы и трубки для работы под давлением Низко- и среднелегированная сталь
DIN	2440	Стальные трубы среднего веса Тип Подходит для завинчивания
	1626	Сварные круглые трубы из нелегированной стали При соблюдении особых требований
	1628	Высокопроизводительная сварная труба круглого сечения из нелегированной стали
	1629	Бесшовные круглые трубы из нелегированной стали При соблюдении особых требований
	17172	Трубы стальные для трубопроводов для транспортировки горючих жидкостей и газов Технические условия поставки
JIS	Г3452	Трубы из углеродистой стали для обычных трубопроводов
	G3454	Трубы из углеродистой стали для работы под давлением
	G3455	Трубы из углеродистой стали для работы под высоким давлением
	G3456	Трубы из углеродистой стали для работы при высоких температурах
	G3457	Электродуговая труба из углеродистой стали
	G3458	Трубы из легированной стали
	G3460	Стальные трубы для эксплуатации при низких температурах
CSA	Z245. 1	Общие требования к сварным и бесшовным стальным линейным трубам с гладкими концами
АВВА	С200	Стальная водопроводная труба 6 дюймов и больше

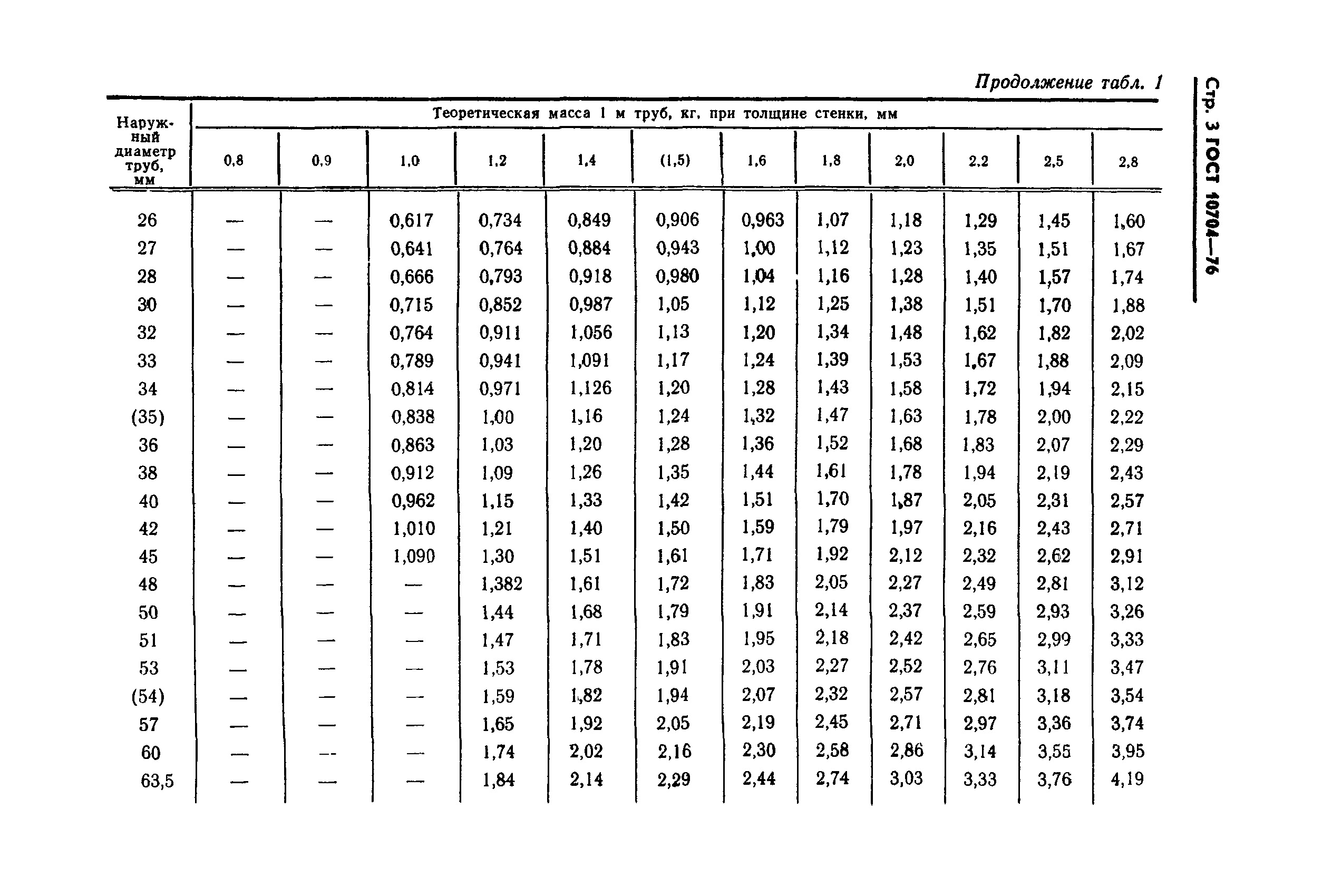

ГОСТ	10704	Электросварные стальные трубы
	8731	. Техническое требование
	8732	. Диапазон

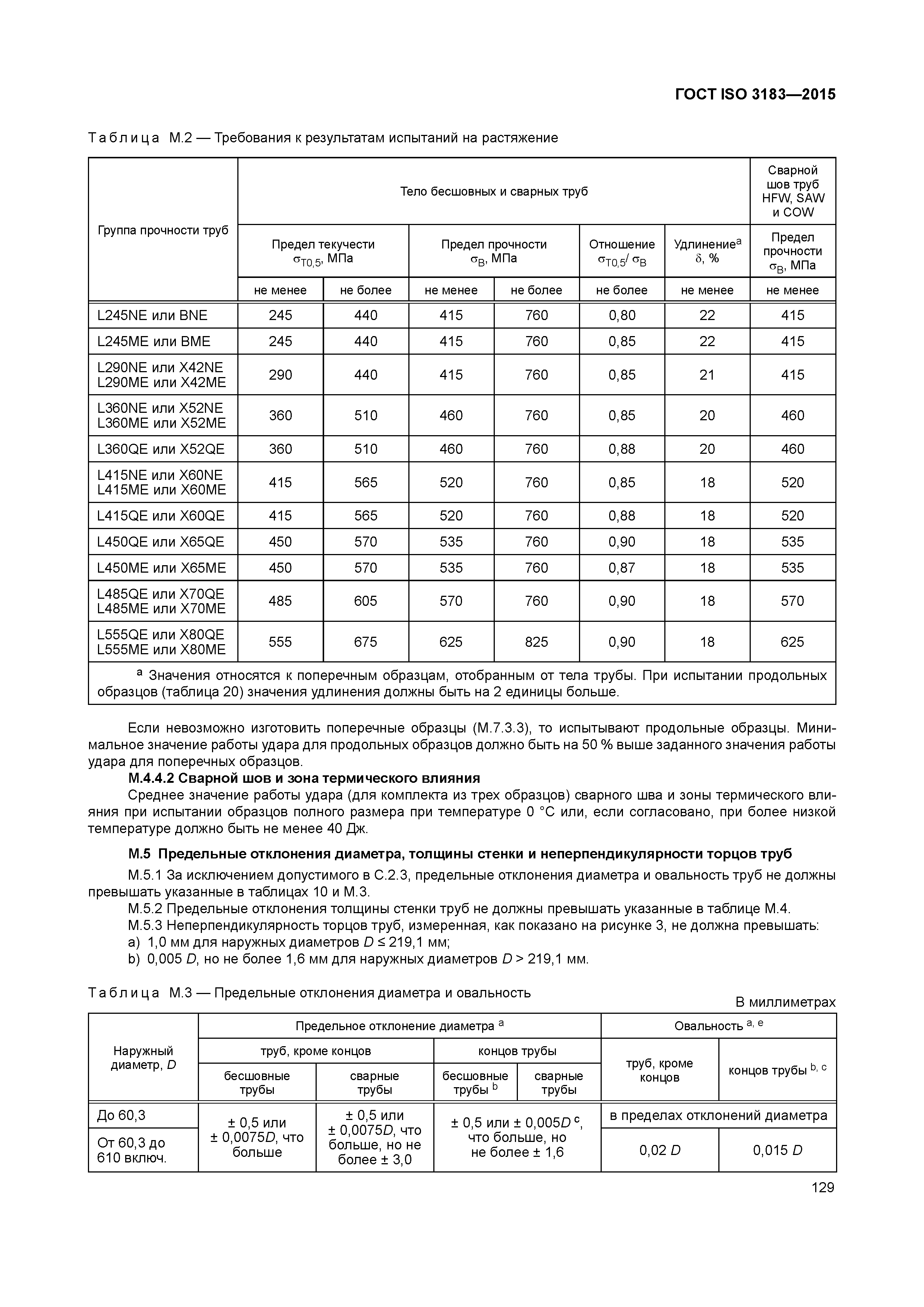

ИСО	3183-1	Нефтяная и газовая промышленность-Стальные трубы для трубопроводов-Техническая поставка условие Часть 1: Труба класса требований A
	3183-2	Нефтяная и газовая промышленность-Стальные трубы для трубопроводов-Техническая поставка условие Часть 2: Труба класса требований B
	3183-3	Нефтяная и газовая промышленность-Стальные трубы для трубопроводов-Техническая поставка условие Часть 3: Труба класса требований C
ДНВ	ОС-F101	Подводные трубопроводные системы
