Гост трос стальной – ГОСТ 3241-91 Канаты стальные. Технические условия (с Изменениями N 1, 2, 3)

alexxlab | 13.04.2020 | 0 | Разное

Канаты стальные ГОСТы – Канаты и тросы стальные ГОСТ / EN / DIN

Канат стальной _ ГОСТ:

ГОСТ 2688-80 Канат стальной двойной свивки типа ЛК-Р для строительных и металлургических кранов, шахтных подъемных установок. Диаметр от 3,8 до 56,0 мм;

ГОСТ 3062-80 Канат стальной одинарной свивки типа ЛК-О для судовых подъемных установок. Диаметр от 0,65 до 9,2 мм;

ГОСТ 3063-80 Канат стальной одинарной свивки типа ТК для судовых подъемных установок. Диаметр от 1,0 до 15,0 мм;

ГОСТ 3064-80 Канат стальной одинарной свивки типа ТК для подвесных кранов и кабель-кранов. Диаметр от 1,6 до 27,0 мм;

ГОСТ 3066-80 Канат стальной судовой двойной свивки типа ЛК-О для неподвижного такелажа. Диаметр от 1,9 до 27,5 мм;

ГОСТ 3069-80 Канат стальной двойной свивки типа ЛК-О для стоячего такелажа (тяговый) и подъемно-транспортных машин. Диаметр от 2,2 до 29,0 мм;

ГОСТ 3077-80 Канат стальной двойной свивки типа ЛК-О в качестве подъемных на судах и лифтах, тормозных — на шахтных подъемных установках, тяговых — на канатных дорогах. Диаметр от 4,6 до 46 мм;

ГОСТ 3079-88 Канат стальной двойной свивки типа ТЛК-О в качестве крановых на шахтных подъемных установках, уравновешивающих, тяговых — для подвесных дорог, для металлургических кранов. Диаметр от 13,5 до 66,5 мм;

ГОСТ 3088-80 Канат стальной двойной свивки многорядный типа ЛК-Р конструкции 18х19 оцинкованный группа покрытия «С». Диаметр 7,7 мм;

ГОСТ 7665-80 Канат стальной двойной свивки типа ЛК-3 для лифтов, талей, скиповых подъемников доменных печей, лесопогрузочных машин. Диаметр от 8,1 до 48,5 мм;

ГОСТ 7667-80 Канат стальной двойной свивки типа ЛК-3 для наклонных подъемных шахтных установок, дорожных машин, металлургических кранов. Диаметр от 9,5 до 47,0 мм;

ГОСТ 7668-80 Канат стальной двойной свивки типа ЛК-РО для шахт, экскаваторов, скиповых подъемников доменных печей и металлургических кранов (без покрытия). Диаметр от 13,5 до 72,0 мм;

ГОСТ 7669-80 Канат стальной двойной свивки типа ЛК-РО для шагающих экскаваторов в качестве гибкой связки ковша и тяговой лебедки, для вертикальных и наклонных шахтных установок, для металлургических кранов (без покрытия). Диаметр от 13,0 до 72,0 мм;

ТУ 1251-064-00187240-2009 Канат стальной из пластически обжатых прядей для подъемно-транспортных машин. Диаметр 36.5, 39.5, 46.5 мм;

ТУ-14-4-163-2004 Канат стальной для шагающих экскаваторов ЭШ 25/100 конструкции 8х36х7х37. Диаметр 64.0, 70.0 мм;

ТУ-14-4-219-2003 Канат стальной с полимерным покрытием для оборудования в птицеводстве оцинкованный группа покрытия «С». Диаметр от 1,8 до 4,6 мм;

ТУ-14-176-140-2006 Канат стальной без покрытия для карьерных экскаваторов. Диаметр от 39.0 до 57.0 мм;

DIN 3055 Канат стальной конструкции 6х7 (1+6) +1о. с. оцинкованный группа покрытия «Ж», грузолюдской. Диаметр 13.0, 16.0, 18.0 мм.





Купить канаты стальные в Москве

БАРТОН  (495) 795 41 43

www.kanat-tros.ru

Канаты ГОСТ | Стальной канат ГОСТ | Канат стандартный

For a more correct display of information on the site you need to enable support of the JavaScript in the browser.

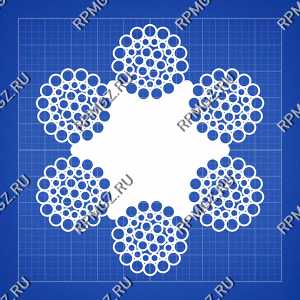

Канат ГОСТ 2688-80
Двойной свивки
ЛК-Р 6х19

Канат ГОСТ 2172-80
Авиационный
6х7, 6х19

Канат ГОСТ 3062-80
Одинарной свивки
ЛК-О 1х7

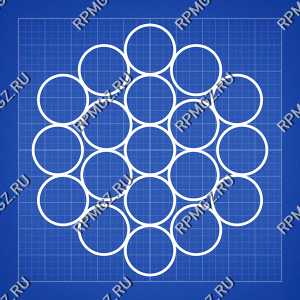

Канат ГОСТ 3063-80
Одинарной свивки
ТК 1х19

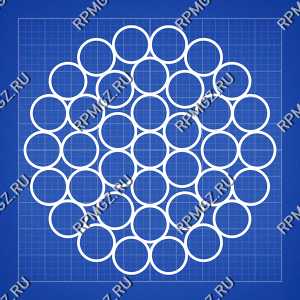

Канат ГОСТ 3064-80
Одинарной свивки
ТК 1х37

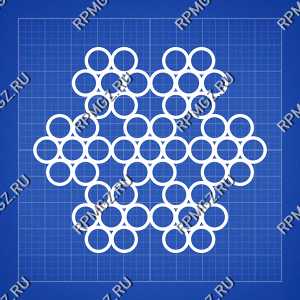

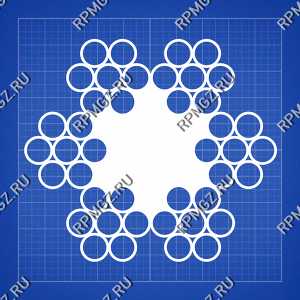

Канат ГОСТ 3066-80
Двойной свивки
ЛК-О 6х7

Канат ГОСТ 3067-88
Двойной свивки
ТК 6х19

Канат ГОСТ 3068-88
Двойной свивки
ТК 6х37

Канат ГОСТ 3069-80
Двойной свивки
ЛК-О 6х7

Канат ГОСТ 3070-88
Двойной свивки
ТК 6х19

Канат ГОСТ 3071-88
Двойной свивки
ТК 6х37

Канат ГОСТ 3077-80
Двойной свивки
ЛК-О 6х19

Канат ГОСТ 3079-80
Двойной свивки
ТЛК-О 6х37

Канат ГОСТ 3081-80
Двойной свивки

ЛК-О 6х19

Канат ГОСТ 3083-80
Двойной свивки
ЛК-О 6х19

Канат ГОСТ 3085-88
Трехграннопрядный
6х30

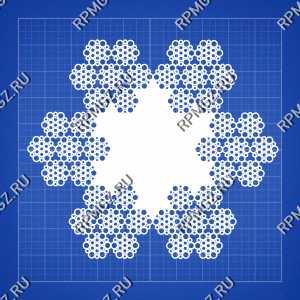

Канат ГОСТ 3088-80
Многопрядный
ЛК-Р 18х19

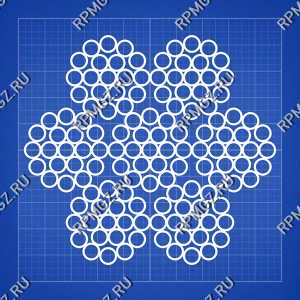

Канат ГОСТ 3089-90
Тройной свивки
ЛК-Р 6х7х19

Канат ГОСТ 3090-73
1 слой Z-проволоки
Закрытый

Канат ГОСТ 7665-80
Двойной свивки
ЛК-З 6×25

Канат ГОСТ 7667-80
Двойной свивки
ТК-Л 6х25

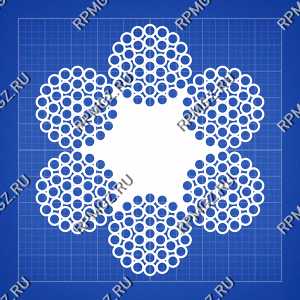

Канат ГОСТ 7668-80
Двойной свивки
ЛК-РО 6х36

Канат ГОСТ 14954-80
Двойной свивки
ЛК-Р 6х19

Канат ГОСТ 16853-88
Двойной свивки
ЛК-РО 6х31

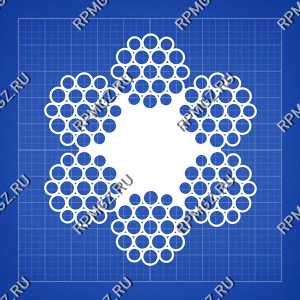

Канат ГОСТ 7669-80
Двойной свивки
ЛК-РО 6х36

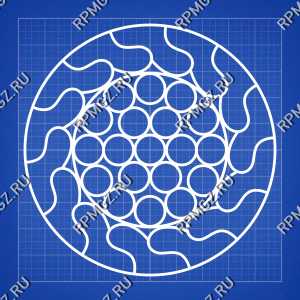

Канат ГОСТ 7675-73
1 слой клин-ой проволоки
1 слой Z-проволоки

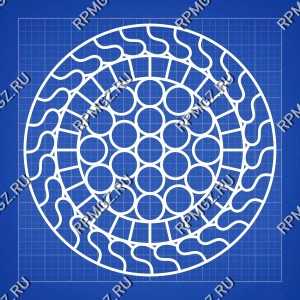

Канат ГОСТ 7676-73
2 слоя клин-ой проволоки
1 слой Z-проволоки

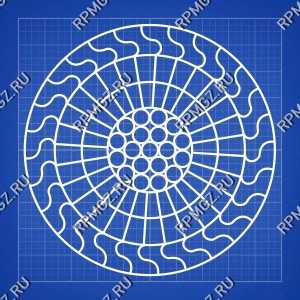

Канат ГОСТ 18901-73
2 слоя Z-проволоки
Закрытый

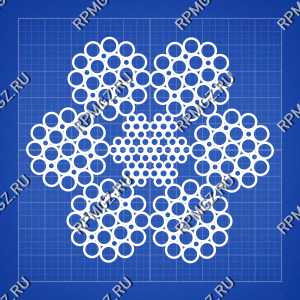

Канат ГОСТ 16827-81
Двойной свивки
ЛК-РО 12х36

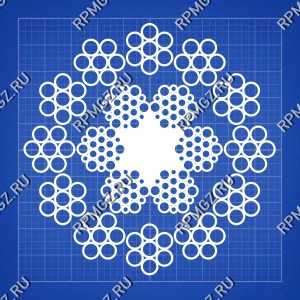

Канат ГОСТ 16828-81
Двойной свивки
ЛК-О ЛК-Р 12х7+6х19

Канат ГОСТ 7681-80
Двойной свивки
ЛК-О 18х7

rpmgz.ru

Канат стальной ГОСТ 3062-80: применение, характеристики

Канат ГОСТ 3062-80 изготавливается из стальной канатной проволоки ГОСТ 7372-79 с оцинкованным покрытием или без него. По способу свивки он бывает раскручивающийся и скручивающийся, а по направлению свивки – левый и правый. В зависимости от точности изготовления различают канат с нормальной и повышенной точностью изготовления, а в зависимости от назначения – грузовой канат и грузолюдской канат.

Этот прочный стальной трос изготавливается с использованием сложных технологий, характеризующихся повышенным уровнем опасности. Его эксплуатационные параметры зависят от качества применяемой проволоки, определяющего уровни и виды выдерживаемых нагрузок. Для повышения прочности и срока службы канатов при эксплуатации их в агрессивных средах применяют смазки и защитные покрытия.

Канат ГОСТ 3062-80 одинарной свивки из круглой проволоки характеризуется высокой жёсткостью, поэтому его применяют в условиях больших растягивающих нагрузок, в частности в качестве вант и устройств растяжек для канатов. Он применяется как грозозащитный трос  в электрических высоковольтных линиях, в строительных конструкциях в роли несущих канатов для подвесных крыш. Этот канат нашёл своё применение на судовых подъёмных установках в качестве растяжек для мачт и другого стоячего такелажа. Он также используется в троссовой системе тролейбусной контактной сети, а также для изготовления различных ограждений и для подвешивания орудий, используемых для рыбной ловли.

Надёжность и долговечность эксплуатации стальных канатов определяется условиями их хранения. Рекомендуемые условия хранения металлических канатов регламентируются ГОСТом 15150-69. Готовый

стальной канат ГОСТ 3062-80 укладывается в деревянные или металлические барабаны и в таком виде поставляется заказчику. На барабан может наматывается несколько отрезков определённой длины, при этом борт барабана не менее чем на 2 диаметра каната выступает за наружный слой намотанного на него изделия.

При поступлении барабанов с канатом на хранение их подвергают обязательному осмотру со смазкой оголившихся при транспортировке участков стального троса. Перед тем, как наносить смазку, требуется очистить стальной трос жёсткими щётками. Канатная смазка наносится сплошным тонким слоем, причём если планируется длительное хранение канатов, то их осмотр и смазку рекомендуется выполнять каждые полгода.

Барабаны с канатом следует складировать под навесом либо в сухом помещении, причём их нельзя укладывать на землю, а необходимо помещать на стойки или специальные настилы. Важно следить, чтобы ось барабана располагалась параллельно полу. При таком хранении гарантируется сохранность заводской формы каната и его структуры, а также обеспечивается его защита от возникновения коррозии и механических повреждений.

В процессе монтажа стального каната необходимо препятствовать их раскручиванию, поэтому барабан с канатом помещается в устройство для размотки таким образом, чтобы его ось располагалась в горизонтальном положении. Для предотвращения заломов и петель навеску и размотку каната выполняют под натяжением, для чего размоточное устройство оборудуется тормозом.

Канат одинарной свивки типа ЛК-О ГОСТ 3062-80 изготавливается с металлическим сердечником.

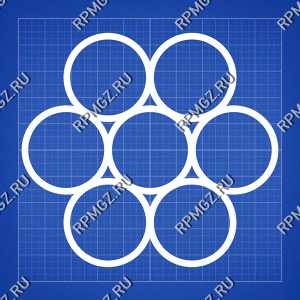

Конструкция каната:
1х7 (1+6)

 Технические характеристики:

Ф, мм	Расчет-ная площадь сечения всех проволок, мм2	Масса 1000 м каната, кг	Разрывное усилие (Н) для маркировочных групп, Н/мм 2 (кгс/мм2)						Номер бара-бана	Количество метров на барабане
			1570(160)		1670(170)		1770(180)
			Сумм всех проволок в канате	Каната в целом	Сумм всех проволок в канате	Каната в целом	Сумм всех проволок в канате	Каната в целом
0,65	0,27	2,4	–	–	–	–	476	431	5	10000
0,75	0,32	2,8	–	–	–	–	564	509	5	10000
0,80	0,38	3,3	–	–	–	–	670	607	5	10000
0,85	0,44	3,8	–	–	–	–	776	705	5	10000
0,90	0,50	4,3	781	715	833	764	882	803	5	10000
1,00	0,65	5,6	1015	931	1080	989	1145	1045	5	5000
1,10	0,72	6,2	1125	1025	1195	1095	1270	1155	5	5000
1,20	0,91	7,9	1425	1300	1515	1380	1605	1460	5	5000
1,40	1,15	10,0	1800	1655	1915	1750	2025	1860	5	5000
1,60	1,42	12,3	2225	2035	2365	2165	2500	2260	5	5000
1,80	2,03	17,6	3180	2920	3380	3105	3580	3240	5	5000
2,00	2,38	30,7	3730	3420	3965	3635	4195	3800	5	5000
2,20	2,75	23,9	4310	3955	4580	4200	4850	4400	7	5000
2,40	3,58	31,1	5610	5150	5960	5475	6315	5720	7	5000
2,80	4,53	39,4	7100	6465	7545	6935	7990	7250	7	5000
3,10	5,66	49,2	8870	8150	9425	8670	9980	9070	7	5000
3,40	6-83	59,4	10700	9800	11350	10400	12000	9850	7	5000
3,70	8,11	70,5	12700	11650	13500	12350	14300	12900	7	5000
4,00	9,50	82,5	14850	13650	15800	14550	16750	15150	7	5000
4,30	11,0	95,6	17200	15800	18300	16850	19400	17550	7	5000
4,60	12,61	109,6	19750	18150	21000	19300	22200	20150	7	5000
4,90	14,33	124,6	22450	20600	23850	21950	25250	22900	7	5000
5,20	16,16	140,5	25300	23250	26900	24700 –	28500	25830	7	5000
5,50	18,10	157,5	28350	26050	30150	27700	31900	28950	7	5000
6,20	22,65	197,0	35500	32600	37700	34650	39950	36250	7	2000
6,80	27,33	238,0	42850	39350	45500	41800	48200	43800	7	2000
7,40	32,45	262,6	50850	46700	54050	49600	57200	51950	7	2000
8,00	38,01	330,5	59550	54750	63300	58200	67000	60850	7	1000
8,60	44,01	382,1	69000	63450	73300	67400	–	–	7	1000
9,20	50,45	438,5	79100	72750	81000	77250	–	–	7	1000
9,80	57,33	498,5	89850	82650	95500	85900	–	–	7	1000
10,50	64,65	562,0	101000	93200	107500	97750	–	–	7	1000
11,50	80,61	700,5	126000	116000	134000	121500	–	–	7	1000

www.metizniki.ru

Трос стальной двойной свивки многопрядный ГОСТ 7681-80

Трос двойной свивки многопрядный ГОСТ 7681-80

Канат стальной двойной свивки многопрядный типа ЛК-О конструкции 18х7(1+6)+1 о.с. ГОСТ 7681-80 с органическим сердечником.

Применение: в качестве подъемных на судах, лифтах, в шахтных подъемных установках, на подвесных канатных дорогах.

Условная маркировка (пример):

• Канат 22,0-Г-I-ОЖ-Н-Р-Т-1570 ГОСТ 7681-80 — канат многопрядный ф 22,0 мм, грузовой (Г), марки I, оцинкованный по группе «ОЖ» (для особо жестких условий работы), нераскручивающийся (Н), рихтованный (Р), повышенной точности изготовления (Т), разрывная группа — 1570 Н/кв.мм. (160 кгс/кв.мм.).

Характеристики многопрядных тросов типа ЛК-О ГОСТ 7681-80 указаны в таблицах:

Диаметр, мм			Расчетная площадь сечения всех проволок, мм2	Ориентировочная масса 1000 м смазанного каната, кг	Маркировочная группа, Н/мм2 (кгс/мм2)
					1370(140)		1470(150)		1570(160)		1670(170)
каната	центральной	в слоях			Разрывное усилие, Н, не менее
					суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом
	18 проволок	108 проволок
3,5	0,24	0,22	4,92	47,4	—	—	—	—	—	—	—	—
3,8	0,26	0,24	5,84	56,2	—	—	—	—	—	—	—	—
4,1	0,28	0,26	6,84	65,9	—	—	—	—	—	—	—	—
4,4	0,30	0,28	7,92	76,3	—	—	—	—	—	—	—	—
4,8	0,32	0,30	9,08	87,4	—	—	—	—	14200	11300	15100	12000
5,4	0,36	0,34	11,64	115,0	—	—	—	—	18250	14550	19350	15400
6,0	0,40	0,38	14,51	140,0	—	—	—	—	22750	18150	24150	19300
6,5	0,45	0,40	16,44	158,5	—	—	—	—	25750	20550	27350	21850
8,0	0,55	0,50	25,49	245,5	—	—	—	—	39950	31900	42450	33900
9,6	0,65	0,60	36,50	351,5	—	—	—	—	57200	45750	60800	48600
11,0	0,75	0,70	49,51	477,0	67900	54250	72750	58200	77600	62050	82450	65950
2,5	0,85	0,80	64,51	621,5	88600	70750	94800	75850	101000	80750	107000	85800
14,0	0,95	0,90	81,47	785,0	111500	89350	119500	95600	127500	101500	135500	107500
16,0	1,10	1,00	101,93	982,0	139500	111500	149500	119500	159500	127000	169500	135000
17,5	1,20	1,10	122,99	1185,0	168500	134500	180500	144000	192500	153500	204500	163500
19,0	1,30	1,20	146,04	1410,0	200000	159500	214500	171500	228500	182500	243000	194000
20,5	1,40	1,30	171,06	1650,0	234500	187000	251000	200500	268000	214000	284500	227000
22,0	1,50	1,40	198,06	1910,0	271500	217000	291000	232500	210500	247500	329500	293000
24,0	1,60	1,50	227,05	2190,0	311500	248500	333500	266500	356000	284000	378000	318500
25,5	1,70	1,60	258,00	2485,0	353500	282500	379000	303000	404500	323100	429600	343000
27,0	1,80	1,70	290,94	2804,0	399000	318500	427500	341500	456000	364500	484500	387500
28,5	1,90	1,80	325,86	3140,0	447000	357000	479000	382500	510500	408000	542500	433500
31,5	2,20	2,00	407,70	3925,0	559000	446500	599000	479000	639000	511000	679000	524500

Продолжение

Диаметр, мм			Расчетная площадь сечения всех проволок, мм2	Ориентировочная масса 1000 м смазанного каната, кг	Маркировочная группа, Н/мм2 (кгс/мм2)
					1770(180)		1860(190)		1960(200)		2060(210)
каната	проволоки				Разрывное усилие, Н, не менее
	центральной	в слоях
					суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом	суммарное всех проволок в канате	каната в целом
	18 проволок	108 проволок
3,5	0,24	0,22	4,92	47,4	8675	6935	9160	7320	9640	7710	10100	8075
3,8	0,26	0,24	5,84	56,2	10300	8230	10850	8660	11400	9130	12000	9600
4,1	0,28	0,26	6,84	65,9	12050	9640	12700	10100	13400	10650	14050	11200
4,4	0,30	0,28	7,92	76,3	13950	11150	14700	11750	15500	12300	16250	12700
4,8	0,32	0,30	9,08	87,4	16000	12700	16960	13500	17750	14200	18650	14650
5,4	0,36	0,34	11,64	115,0	20500	16400	21540	16950	22800	17500	23950	18150
6,0	0,40	0,38	14,51	140,0	25550	20400	27000	21150	28400	21850	29850	22600
6,5	0,45	0,40	16,44	158,5	29000	23100	30600	23950	32200	24700	33800	25650
8,0	0,55	0,50	25,49	245,5	44950	34550	47450	36000	49950	37400	52450	39250
9,6	0,65	0,60	36,50	351,5	64350	49500	67950	51600	71500	53650	75100	56300
11,0	0,75	0,70	49,51	477,0	87300	67200	92150	70000	97000	72750	—	—
12,5	0,85	0,80	64,51	621,5	113500	87500	120000	91200	126000	94800	—	—
14,0	0,95	0,90	81,47	785,0	143500	110000	151500	114500	159500	119000	—	—
16,0	1,10	1,00	101,93	982,0	179500	137500	189500	144000	199500	149000	—	—
17,5	1,20	1,10	122,99	1185,0	216500	166000	229000	173000	241000	180000	—	—
19,0	1,30	1,20	146,04	1410,0	257500	197500	271500	206000	286000	214500	—	—
20,5	1,40	1,30	171,06	1650,0	301500	231500	318500	242000	335000	251000	—	—
22,0	1,50	1,40	198,06	1910,0	349000	269000	368500	279500	388000	291000	—	—
24,0	1,60	1,50	227,05	2190,0	400500	308000	422500	320500	445000	333500	—	—
25,5	1,70	1,80	258,00	2485,0	455000	349500	480000	364500	505500	379000	—	—
27,0	1,80	1,70	290,94	2805,0	513000	394500	541500	411000	570000	427000	—	—
28,5	1,90	1,80	325,86	3140,0	574500	442000	606500	460500	638500	478500	—	—
31,5	2,20	2,00	407,70	3925,0	719000	553000	759000	576500	799000	598500	—	—

Продолжение

Диаметр, мм			Расчетная площадь сечения всех проволок, мм2	Ориентировочная масса 1000 м смазанного каната, кг	Маркировочная группа, Н/мм2 (кгс/мм2)
					2160(220)
каната	проволоки				Разрывное усилие, Н, не менее
	центральной	в слоях			суммарное всех проволок в канате	каната в целом
	18 проволок	108 проволок
3,5	0,24	0,22	4,92	47,4	10600	8465
3,8	0,26	0,24	5,84	56,2	12550	9995
4,1	0,28	0,26	6,84	65,9	14700	11750
4,4	0,30	0,28	7,92	76,3	17050	13050
4,8	0,32	0,30	9,08	87,4	19550	15000
5,4	0,36	0,34	11,64	115,0	25050	18800
6,0	0,40	0,38	14,51	140,0	31250	23400
6,5	0,45	0,40	16,44	158,5	35400	26550
8,0	0,55	0,50	25,49	245,5	—	—
9,6	0,65	0,60	36,50	351,5	—	—
11,0	0,75	0,70	49,51	477,0	—	—
12,5	0,85	0,80	64,51	621,5	—	—
14,0	0,95	0,90	81,47	785,0	—	—
16,0	1,10	1,00	101,93	982,0	—	—
17,5	1,20	1,10	122,99	1185,0	—	—
19,0	1,30	1,20	146,04	1410,0	—	—
20,5	1,40	1,30	171,06	1650,0	—	—
22,0	1,50	1,40	198,06	1910,0	—	—
24,0	1,60	1,50	227,05	2190,0	—	—
25,5	1,70	1,90	258,00	2485,0	—	—
27,0	1,80	1,70	290,94	2805,0	—	—
28,5	1,90	1,80	325,86	3140,0	—	—
31,5	2,20	2,00	407,70	3925,0	—	—

Выпускаются намотанными на деревянные барабаны кусками длиной по 500-3000 п.м. Возможна рубка тросов от 100 п.м.
