Канат (трос) стальной 8,3 мм ГОСТ 2688-80 смазка (А1)

Артикул: 7250

Технические данные:

Раздел:	Канат (трос) ГОСТ 2688-80
ГОСТ:	ГОСТ 2688-80 ( Канат двойной свивки типа ЛК-Р конструкции 6х19 (1+6+6/6)+1 о.с. )
Канаты стальные по диаметру:	Ф от 7 до 9 мм
Конструкция каната:	6×19
Маркировочная группа каната стального:	1770 (180) – временное сопротивление разрыву
Свивка канатов стальных.:	Двойной свивки
Классификация канатов стальных по назначению:	Канаты стальные Г – грузовые
Форма сечения стальных канатов:	Круглопрядные
Количество прядей в плетении каната:	Многопрядные стальные канаты
Сердечник каната стального:	Органический сердечник
Применение канатов стальных:	Подъемный канат башенных кранов, автокранов, судовых кранов, тельферов, грейферов, лебедок, скреперов, для канатных дорог.
Страна производства:	Россия, Украина
Производители продукции заводы:	Северсталь, ММК, БМК, Силур
Смазка канатов стальных:	Тип А1 – частично смазан
Тип оцинкования стальных канатов:	Не оцинкованные

Запросить наличие

Цена по запросу.
Звоните: +7 (495) 135-42-23
Пишите: [email protected]

Калькулятор

Вес 1 метра:	0.256 кг.
Введите массу	кг.
или длину	метра

Описание товара:

Канат стальной ГОСТ 2688-80 предназначен кранов и талей, землеройных и горных машин, мостовых кранов, для барабанных лебедок, подъемных устройств шахтных установок, для машин бурения, для гидравлических лифтов, тельферов, судовых кранов, для оснастки трапов, экскаваторов, подвесных дорог и кабель-кранов, для скиповых подъемников доменных печей, металлургических кранов и стоячего такелажа.

Канат стальной ГОСТ 2688-80 подразделяется по признакам:

• по назначению: канат грузолюдской – ГЛ, канат грузовой – Г;
• по механическим свойствам марок: ВК, В, 1;
• по виду покрытия поверхности проволок в канате: из проволоки без покрытия, из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;
• по направлению свивки: правой, левой – Л;
• по сочетанию направлений свивки элементов каната: крестовой, односторонней – О, комбинированной – К;
• по способу свивки: нераскручивающиеся – Н, раскручивающиеся;
• по точности изготовления: нормальной, повышенной – Т;
• по степени уравновешенности: рихтованные – Р, нерихтованные.

Код смазки	Сердечник органический	Сердечник металлический		Пряди каната	Канат
		пряди	в целом
S(A)	без смазки	без смазки	без смазки	без смазки	без смазки
АО	смазан	смазаны	без смазки	без смазки	без смазки
А1	смазан	смазаны	без смазки	смазаны	без смазки
А2	смазан	смазаны	смазан	смазаны	смазан
A3	смазан	смазаны	без смазки	без смазки	смазан
А4	без смазки	без смазки	смазан	смазаны	без смазки
А5	без смазки	без смазки	смазан	смазаны	смазан
А6	без смазки	без смазки	смазан	без смазки	смазан

← Канат (трос) стальной 8,3 мм ГОСТ 2688-80 оцинкованный (С) в смазке (А2 или А3)Канат (трос) стальной 8,3 мм ГОСТ 2688-80 оцинкованный (С) смазка (А сухой) →

конструкция, основные характеристики, маркировка и вес

Металлические канаты и витые стропы на их основе — необходимые и ответственные элементы транспортной и строительной техники, промышленного оборудования и подъёмных устройств. Повсюду используют стальные проволочные тросы с органическими и металлическими сердечниками. Межгосударственный стандарт 2688—80 определяет виды изделий двойной свивки с органическим сердечником и линейным касанием стальных проволок.

• Особенности конструкции и материалов
• Классификация и маркировка
  • Классификационные различия
  • Условное обозначение
• Маркировочные группы, размеры и вес

Тросы похожей конструкции, но с металлической центральной прядью, производят по ГОСТ 7668–80 .

Особенности конструкции и материалов

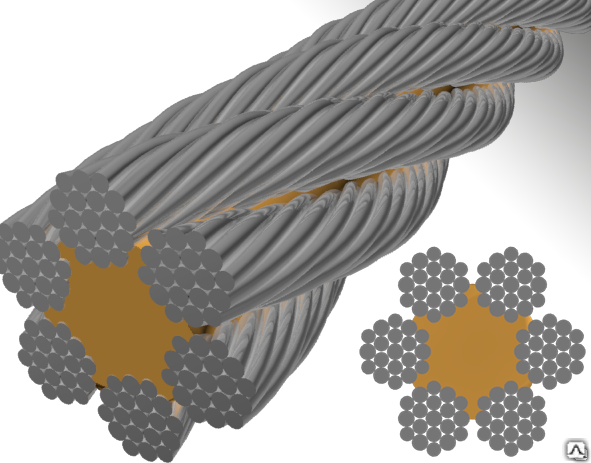

Стальной канат ГОСТ 2688–80 состоит из шести проволочных прядей, которые свиты в одну концентрическую поверхность вокруг органического сердечника.

В качестве органического сердечника используют природные и искусственные материалы, такие как:

• сизаль;
• пенька;
• хлопчатобумажная пряжа;
• капроновые нити;
• нейлон;
• полиэтилен.

Материал сердечника пропитывают смазкой, которая предохраняет его от гниения и увеличивает срок использования изделия. Смазки ГОСТ 15037–69 представляют собой минеральные масла, содержащие твёрдые углеводороды и соли меди. Органическая сердцевина обеспечивает необходимую упругость и гибкость стальных тросов.

Каждая металлическая прядь ЛК-Р состоит из 19 проволок круглого сечения, скрученных в три слоя. Наружный слой содержит проволоки разного диаметра, что обеспечивает линейный тип касания в прядях, однородность и прочность поверхности каната. Тросы с прядями ЛК-Р обладают высокой износоустойчивостью и работоспособностью.

Конструктивной особенностью является направление скручивания элементов каната. Направление скручивания проволоки в прядях может быть левым и правым. Сочетание направлений элементов при свивке задают свойства троса. Канаты односторонней свивки гибкие, износостойкие, но под нагрузкой легко раскручиваются. Нераскручивающиеся конструкции изготавливают методами крестовой или комбинированной свивки.

Проволоку круглого сечения для стальных тросов изготавливают из углеродистой стали без покрытия или с оцинкованным внешним слоем.

Классификация и маркировка

Сортамент изделий с органическим сердечником и стальной проволочной оболочкой, определяет ГОСТ 2688–80 . Канаты стальные подразделяют по механическим свойствам, назначению, виду материала проволок, способу и направлению свивки, по точности изготовления и степени уравновешенности.

Классификационные различия

Тросы по назначению подразделяются на виды:

1. ГЛ — грузолюдские, которые используют при подъёме, спуске, перемещении людей и грузов.
2. Г — грузовые, их применяют для транспортировки и крепления грузов.

По механическим свойствам различают марки:

• 1 — качество нормальное.
• ВК — качество высокое.
• В — качество повышенное.

По виду используемой проволоки:

• без внешнего покрытия;
• с оцинкованным слоем.

В зависимости от плотности цинка, различают следующие виды оцинкованной проволоки: ОЖ, С, Ж. Тросы из проволоки с покрытием ОЖ подходят для использования в особо жёстких условиях и агрессивных средах. Для стандартных условий работы в воздушной среде подходят тросы из проволоки без покрытия или с покрытием группы С.

По направлению скручивания проволоки:

1. Левой свивки — обозначают буквой Л.
2. Правой свивки — без обозначения.

По сочетанию направлений проволоки и прядей:

1. Односторонней свивки: с одинаковым направлением проволок и прядей в канате.
2. Крестовые: с противоположным положением проволоки и прядей.
3. Комбинированные: когда одновременно используют пряди правого и левого направления скручивания при свивке троса.

По способу свивки:

1. Нераскручивающиеся — обозначают буквой Н.
2. Раскручивающиеся — без условного обозначения.

По точности изготовления различают конструкции:

• повышенной точности — Т;
• нормальные.

По уравновешенности:

• нерихтованные;
• рихтованные — Р.

Уравновешенность металлического каната определяется по тому факту, была ли использована в процессе его производства рихтовка — выпрямление прядей. Этот процесс снимает напряжение с троса, поэтому изделие сохраняет прямолинейность после скручивания.

Условное обозначение

Все условные обозначения, указанные в ГОСТ, применяются при маркировке канатов. Первая цифра маркировки — диаметр сечения троса, затем следует обозначение вида назначения, марки качества, группы покрытия, направление свивки, характеристика скручиваемости, указание о рихтовке, точности и обозначение маркировочной группы.

Например: Канат 28 — Г — 1 — Л — 1670 ГОСТ 2688–80 . Обозначение раскручивающихся нерихтованных тросов правой свивки, нормальной точности изготовления и из проволоки без покрытия будут короче из-за отсутствия букв и цифр условного обозначения. Указывается только диаметр, назначение, группа качества, левое направление свивки и маркировочная группа.

Рихтованные, нераскручивающиеся тросы повышенного качества и точности изготовления, изготовленные из проволоки с покрытием ОЖ, будут иметь следующую маркировку: Канат 21 — ГЛ — В — ОЖ — Н — Р — Т — 1470 ГОСТ 2688–80 .

Маркировочные группы, размеры и вес

Последняя цифра в обозначении каната — маркировочная группа, которая обозначает прочностные характеристики каната. Чем больше цифра, тем прочнее трос и больше нагрузки, которые он сможет выдержать при эксплуатации.

По ГОСТ 2688–80 производят канаты с диаметром сечения от 3, 6 до 56 мм с прочностными характеристиками от 1370 до 1860 Н/мм ² (140—190 кгс/мм ²). В таблицах стандарта указаны диаметры канатов, всех проволочных слоёв прядей, прочностные характеристики и ориентировочный вес 1 тыс. метров троса. Вес каната стального ГОСТ 2688–80 можно определить, умножив значение веса 1 тыс. метров троса, взятое из таблицы, на длину каната и разделив полученное значение на 1000.

1 тыс. метров каната диаметром 12 мм весит приблизительно 520 кг; диаметром 21 мм — 1630 кг. Вес одного метра изделия толщиной 37 мм составит примерно 5 кг, а одного метра толщиной 56 мм — 11,6 кг.

Трос стальной ГОСТ 2688-80 — Строп-Комплект

Трос стальной ГОСТ 2688-80 и соответствующие зажимы по конкурентной рыночной цене можно приобрести в ООО «Строп-Комплект». Продукция отгружается со склада в Екатеринбурге. Мы поставляем стальные канаты, используемые в грузовых операциях. Мы реализуем только ту продукцию, которая прошла заводской контроль и испытания. Это гарантирует их долгий срок службы, исключительную надежность и безопасность.

д, (мм)	Масса 1000 м каната, (кг)	Суммарный прирост всех проволок в канате, (Н)	Оформление заказа
4,1	64,1	11 550
4,8	84,4	15 200
5,1	95,5	17 200
5,6	116,5	20 950
6,2	5 10 92 019
6,9	176,6	31 800
7,6	211,0	38 000
8,3	256,0	46 100
9,1	305,0	55 000
9,6	358,0	64 650
11,0	461,0	83 200
12,0	527,0	95 000
13,0	596,6	107 500
14,0	728,0	131 000
15, 0	844,0	152 000
16,5	1 025,0	184 500
18,0	1 220,0	220 000
19,5	1 405,0	253 000
21,0	1 635,0	294 500
22,5	1 850,0	333 000
24,0	2 110,0	380 000
25,5	2 390,0	430 000
27,0	2 685,0	483 500
28, 0	2 910,0	525 000
30,5	3 490,0	629 000
32,0	3 845,0	693 000
33,5	4 220,0	460 500
39,5	5 740,0	1 030 000

Изделия с линейным переплетением проволок в отдельных прядях различаются по диаметру. Наш специалист поможет подобрать оптимальный вариант для конкретных условий эксплуатации.

Изделия данного типа предназначены для подъемников, кранов, горно-шахтных и землеройных машин, барабанных лебедок, мостовых кранов, грузоподъемных устройств горных сооружений. Также стальной канат адаптирован для использования в буровых машинах, тельферах, гидроподъемниках, судовых кранах. Подходит для такелажа лестниц, канатных кранов и канатных дорог, различных экскаваторов, скиповых подъемников, металлургических кранов, доменных печей, стоячего такелажа.

Классификация канатов стальных по ГОСТ 2688-80

По назначению продукция делится на грузовую и грузовую. По механическим свойствам изделия могут быть марок Б, ВК, 1. Поверхность изделий из проволоки может быть без покрытия или оцинкована. Направление свивки канатов правое и левое. По способу скручивания изделия могут быть разматываемыми и неразматываемыми.

Продаются канаты стальные повышенной и нормальной точности. По степени уравновешенности изделия делятся на непеределанные и выпрямленные.

Особенности и преимущества стальных канатов по ГОСТ 2688-80:

• обеспечивают безопасный подъем и транспортировку грузов
• упрощают процесс выполнения грузоподъемных работ, связанных с применением кранового оборудования;
• эффективно использовать в сочетании со специальными приспособлениями для фиксации груза;
• способность работать с интенсивным знакопеременным изгибом; Канаты стальные повышенной прочности
• по ГОСТ 2688-80 позволяют не только перемещать и поднимать грузы, но и подвешивать их с целью осмотра.
