Гост трубы профильной квадратной: Труба профильная квадратная по ГОСТ 8639-82 – производство и поставка

alexxlab | 28.06.2018 | 0 | Разное

Содержание

Труба профильная квадратная по ГОСТ 8639-82 - производство и поставка

НТТЗМ предлагает трубы профильные квадратные (ГОСТ 8639-82) со склада и под заказ по выгодной цене с доставкой по России и странам СНГ.

Этот тип трубы — экономичный, универсальный и удобный — применяется как строительный и отделочный материал, используется для сооружения каркасов, востребован в пищевой промышленности и химической отрасли.

Производство трубы профильной (ГОСТ 8639-82)

НТТЗМ изготавливает сортамент трубы профильной (ГОСТ 8639-82) в соответствии с требованиями госстандарта и ТУ и сопровождает изделия документацией, подтверждающей качество.

Сырьем для профильных квадратных труб 8639-82 является листовой прокат из сталей марок 3ПС, СП5, 09Г2С, 10-20.

От состава стали зависят характеристики готового изделия — устойчивость к нагрузкам, климатическим условиям и агрессивным средам, а также масса и цена готовой продукции.

Продукция изготавливается по технологии холодной или горячей деформации и с помощью электросварки.

Сварочные швы проходят проверку качества, излишки металла (грат) снимаются. Изделие разрезают на части нужной длины и упаковывают.

Труба профильная квадратная (ГОСТ 8639-82) имеет длину:

  • немерную — от 580 до 1200 см.;

  • мерную — от 580 до 1200 см.;

  • кратную мерной — 580, 590, 600, 1100, 1170, 1200 см.

Толщина стенок изделия — от 0,5 до 0,9 см.

Всем клиентам НТТЗМ предлагает дополнительный сервис:

  • резку концов труб под прямым углом;

  • отгрузку малыми партиями;

  • резервирование товара на складе.

Купить трубу профильную квадратную 8639-82

Сотрудничая напрямую с производителем НТТЗМ, вы можете купить трубы стальные профильные квадратные (ГОСТ 8639-82) по выгодной цене с доставкой на объект.

В каталоге на сайте НТТЗМ представлено более 400 типоразмеров трубной продукции и указаны базовые цены на трубы профильные квадратные (ГОСТ 8639-82).

Преимущества сотрудничества с НТТЗМ:

  • производство трубной продукции ведется на современном оборудовании;

  • сырье и каждое готовое изделие проходят контроль качества;

  • возможен заказ партии товара любого объема;

  • доставка заказа по любому адресу;

  • для постоянных клиентов и крупнооптовых заказчиков разработана система скидок;

  • опытные менеджеры НТТЗМ помогут выбрать нужный товар и рассчитать количество труб, необходимое клиенту.

Приобрести по выгодным ценам профильные трубы (ГОСТ 8639-82) вы можете на сайте, по телефону или обратившись в представительство завода НТТЗ Металлинвест.

Труба профильная квадратная ГОСТ 8639-82 | Продукция

​Профильная труба квадратного сечения имеет ряд преимуществ по сравнению с другими видами стальных труб, которые применяются для решения подобных задач в строительстве. Преимущества квадратных металлических труб очевидны:

  • Удобства монтажа
  • Экономия на металле
  • Экономия ЛКМ
  • Универсальность

Данный тип профильных труб применяется в химической и пищевой промышленности.

Труба квадратная металлическая используется не только как конструкционный элемент при монтаже оборудования и возведении различных сооружений, но и в бытовой сфере.

Размер стороны: 10 - 120 мм
Толщина стенки: 1 - 9 мм

Предельные отклонения:
по размеру стороны
A 10 - 30 мм: ± 0,3 мм
A 35 - 50 мм: ± 0,4 мм
A 60 - 120 мм: ± 0,8 %
по толщине стенки
электросварные трубы: ± 10%,
холоднодеформированные: ± 12,5 %
Примечания:

  1. До размера стороны 40 мм трубы могут выпускаться электросварными
  2. Холоднодеформированные трубы производят из сталей марок 10, 20, 35, 45
  3. Электросварные трубы производят из сталей марок 08кп, 10, 10пс, 20, Ст2сп, Ст2пс, Ст4сп, Ст4пс, Ст4кп
  4. Немерная длина: 1,5 - 9 м; мерная: 5 - 9 м
  5. Масса труб квадратных металлических вычисляется с помощью трубного калькулятора
  6. Бесшовные холоднодеформированные трубы производятся термообработанными.
    Правка и обрезка концов - по дополнительному соглашению. Трубы с размерами свыше 80х80 мм поставляются без правки и обрезки концов
  7. Электросварные трубы производят без термообработки
  8. Контроль качества сварного шва осуществляется приборами неразрушающего контроля
Сортамент

Размер стороны, мм

Толщина стенки, мм

1

1,5

2

2,5

3

3,5

4

5

6

7

8

9

10



15



20



25





30



35



40





42



45



50





60



70



80





90



100



110



120





Обозначения в таблице сортамента
  Трубы изготавливаются электросварными
  Трубы изготавливаются бесшовными и электросварными
  Трубы изготавливаются бесшовными



Механические свойства

Марка стали

Временное сопротивление, Н/мм2 (min)

Предел текучести, Н/мм2(min)

Относительное удлинение, % (min)

10

343

206

24

20

412

245

20

35

510

294

18

45

549

323

14



Химический состав (%, максимум)

марка стали

C

Si

Mn

Cr

Ni

Mo

S

P

Cu

N

08кп

0,05-0,12

0,03

0,25-0,50

0,10

-

0,04

0,035

-

-

0,006

10

0,07-0,14

0,17-0,37

0,35-0,65

0,15

0,3

-

-

-

-

-

10пс

0,07-0,14

0,05-0,17

0,35-0,65

0,15

0,3

-

0,04

0,035

0,3

-

10кп

0,07-0,14

0,07

0,35-0,65

0,15

0,3

-

0,04

0,035

0,3

-

20

0,17-0,24

0,17-0,37

0,35-0,65

0,25

0,25

-

0,03

0,025

0,3

-

35

0,32-0,40

0,17-0,37

0,50-0,80

0,25

0,30

-

0,04

0,035

0,3

-

45

0,42-0,45

0,17-0,37

0,50-0,80

0,25

-

-

0,04

0,035

-

-

Ст2сп

0,09-0,15

0,15-0,30

0,25-0,50

0,30

-

-

0,05

0,04

-

0,01

Ст2пс

0,09-0,15

0,05-0,15

0,25-0,50

0,30

-

-

0,05

0,04

-

0,01

Ст4сп

0,18-0,27

0,15-0,30

0,40-0,70

0,30

-

-

0,05

0,04

-

-

Ст4пс

0,18-0,27

0,05-0,15

0,40-0,70

0,30

-

-

0,05

0,04

-

-

Ст4кп

0,18-0,27

0,05

0,40-0,70

0,30

-

-

0,05

0,04

-

-

Трубы ГОСТ 13663-86

прайс лист

Труба профильная квадратная по ГОСТ 13663-86

Наименование

Изготовитель

Труба квадратная 20х20х2. 0 дл. 6м Ст3ММЗ
Труба квадратная 25х25х2.0 дл. 6м Ст3ММЗ
Труба квадратная 25х25х3.0 дл. 6м Ст3ММЗ
Труба квадратная 30х30х2.0 дл. 6м Ст3ММЗ
Труба квадратная 30х30х3.0 дл. 6м Ст3ММЗ
Труба квадратная 40х40х2.0 дл. 6м Ст3ММЗ
Труба квадратная 40х40х2.5 дл. 6м Ст3ММЗ
Труба квадратная 40х40х2.5 дл. 9.7м Ст3ММЗ
Труба квадратная 50х50х2.0 дл. 6м Ст3ММЗ
Труба квадратная 50х50х3.0 дл. 6м Ст3ММЗ
Труба квадратная 50х50х5.0 дл. 6м Ст3ММЗ
Труба квадратная 60х60х2.0 дл. 6м Ст3ММЗ
Труба квадратная 60х60х3. 0 дл. 6м Ст3ММЗ
Труба квадратная 60х60х5.0 дл. 6м Ст3ММЗ
Труба квадратная 70х70х3.0 дл. 6м Ст3ММЗ

Труба профильная прямоугольная по ГОСТ 13663-86

Наименование

Изготовитель

Труба прямоугольная 30х20х2.0 дл. 6м 08кп5ММЗ
Труба прямоугольная 40х20х2.0 дл. 6м 08кп5ММЗ
Труба прямоугольная 40х20х3.0 дл. 6м Ст3пс5ММЗ
Труба прямоугольная 40х25х2.0 дл. 6м Ст3пс5ММЗ
Труба прямоугольная 50х25х2.0 дл. 6м Ст2пс5ММЗ
Труба прямоугольная 50х25х3. 0 дл. 6м Ст3пс5ММЗ
Труба прямоугольная 60х30х4.0 дл. 6м Ст3пс5ММЗ
Труба прямоугольная 60х40х2.0 дл. 6м Ст3пс5ММЗ
Труба прямоугольная 60х40х4.0 дл. 6м Ст3пс5ММЗ
Труба прямоугольная 80х60х3.0 дл. 6м Ст3пс5ММЗ
Труба прямоугольная 100х50х3.0 дл. 12м Ст3пс5ММЗ
Труба прямоугольная 100х50х5.0 дл. 12м Ст3пс5ММЗ
Труба прямоугольная 100х80х4.0 дл. 12м Ст3пс5ММЗ

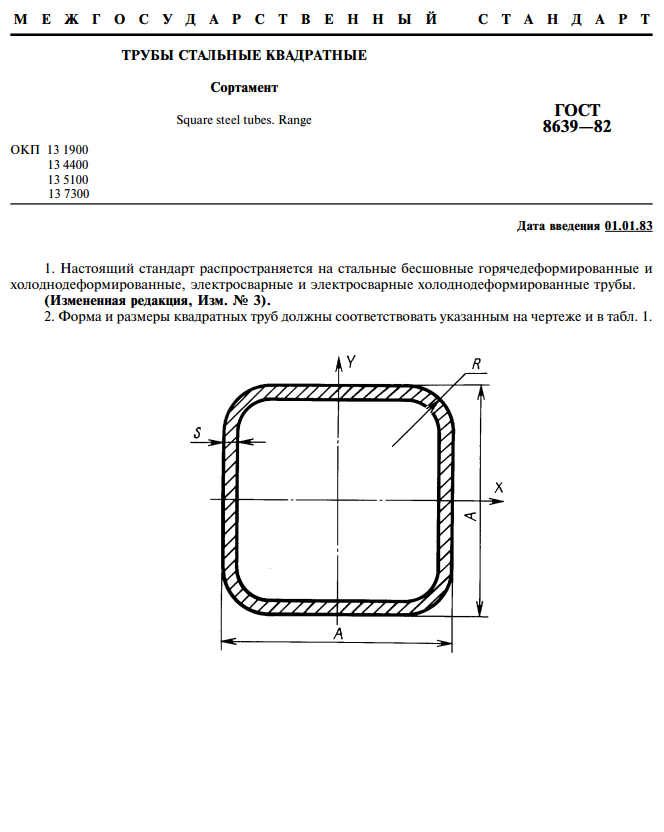

ГОСТ 8639-82 Трубы стальные квадратные сортамент: размеры, спецификация, таблицы

Квадратные стальные трубы по ГОСТ 8639-82 обладают преимуществами: низкий вес, высокая прочность и устойчивость к изгибу. Их применяют повсеместно в строительстве, мебельном производстве, машиностроении и многих других сферах. Сортамент изделий представлен трубами холодной и горячей деформации, бесшовными и электросварными, с различной толщиной стенки и параметрами сечения.

ГОСТ 8639-82 регламентирует изделия стальные квадратного сечения, изготовленные способом горячего проката, холоднотянутые без шва и электросварные. Все трубы, полученные путем сварки, делятся на волоченые и неволоченые. Метод изготовления изделий оговаривается заранее.

Изготовление квадратных труб из стали

Крупносерийное производство стальных профильных труб обязательно соответствует нормативам. Но есть и другие способы получения квадратных труб, так называемые кустарные. Например, вальцевание трубы круглого сечения. Этот метод не гарантирует надежности эксплуатации изделия в дальнейшем и не соответствует ГОСТ, поэтому его используют только народные умельцы в подсобном хозяйстве.

Заводы-производители квадратных стальных труб

В России широкомасштабным производством труб квадратного сечения занимаются крупные металлургические заводы. Продукция изготавливается по заказу из стандартного ряда типоразмеров. Заказчик выбирает способ получения и обработки стали в зависимости от назначения будущего проката. В Российской Федерации более 50 заводов, поставляющих трубную продукцию.

Поставщиками профильных труб квадратного сечения в РФ являются:

  1. «Агрисовгаз» Калужская область.
  2. Альметьевский трубный завод (Татарстан).
  3. Амурметалл (Хабаровский край).
  4. Барнаульский завод механический прессов.
  5. Борский трубный завод (Нижегородская область).
  6. Брок-Инвест-Сервис (Москва).
  7. Вилси-Плюс (г. Калуга).
  8. Волгатрубопрофиль (Костромская область).
  9. Волжский механический завод.
  10. ВТПЗ (Волгоградская область).
  11. Выксунский металлургический завод.
  12. ДЗМТ (Республика Дагестан).
  13. ООО «Строй-Профиль» (Орловская область).
  14. ЗСМК (Кемеровская область).
  15. ООО «Октан» (Ставрополье).
  16. Исаевский машиностроительный завод (г. Коломна).
  17. Королевский трубный завод.
  18. Металлург (Москва).
  19. ОАО МТЗ «Филит».
  20. Нефтекамский трубный завод.
  21. Металлинвест (г. Нижний Тагил)
  22. НМЗ им. Кузьмина (г. Новосибирск).
  23. ООО «Новый кубанский профиль» (Краснодарский край).
  24. Первоуральский новотрубный завод
  25. Рязанский трубный завод и другие.

Производством профильных стальных изделий занимаются на Урале, в Челябинске, Ярославле, Рязани, Башкирии, Алтайском крае. Много заводов в Московской, Волгоградской, Новосибирской, Свердловской области. Ассортимент продукции различается – некоторые компании реализуют трубы небольшого сечения (от 10х10 до 60х60), другие – сечения свыше 80х80 мм.

Технология проката квадратных профильных труб

Сырьевым материалом для бесшовных квадратных труб являются изделия из стали круглого сечения с толщиной стенки от 4 до 14 мм. При холодной деформации получается продукция более низкого качества, но такой способ производства менее затратный и не требует мощного дорогостоящего и габаритного оборудования.

При горячей деформации бесшовных профильных труб структура металла не меняется, что важно для сохранения прочностных свойств изделия. Поэтому такая продукция более высокого качества и используется в сферах, где применяются большие нагрузки.

При холодной и горячей деформации используются различное оборудование, но способ проката аналогичен: круглые трубы проходят через валки, вследствие чего деформируются, в результате получается заготовка квадратного сечения.

Как получают электросварные трубы из стали квадратного сечения

Из плоского металлического листа подготавливают штрипсы, которые превращаются путем сгибания в круглую трубу. Затем шов сваривается, зачищается. Заготовку прокатывают на вальцах, что на выходе дает изделие квадратной формы. Но для дальнейшей эксплуатации этого недостаточно – профильная заготовка проходит необходимую процедуру обработки и закаливания. Это важно, чтобы снять излишнее напряжение металла после изгибания.

Сталь для труб квадратного сечения

Основной материал для изготовления профильных труб квадратного сечения – нелегированная углеродистая сталь по нормативам ГОСТ 380, 1050, 9045. Но есть изделия, которые производят из легированной стали марок 09Г2, 09Г2С, 10ХСНД (в соответствии с ГОСТ 19281), марок 10Г2, 30ХГСА (по ГОСТ 4543).

Технические требования к профильным трубам регламентируются ГОСТ 13663-86. Здесь указаны требования к внешнему виду, термообработке труб, маркам стали, нормативы механических показателей стальных изделий и др.

Типоразмеры квадратных стальных труб

Нормативный документ определяет основные типоразмеры труб квадратного сечения:

  1. Изделия бесшовные холоднодеформированные занимают 17 типоразмеров со сторонами от 10 до 120 мм. В пределах этого типа можно разделить изделия в зависимости от толщины стенки (от 1 до 8 мм) еще на 2-3 вида сортамента.
  2. Изделия бесшовные горячедеформированные квадратные занимают нишу размерности от 30 до 160 мм, что составляет почти всю таблицу типоразмеров ГОСТа. Толщина стенки колеблется от 4 до 14 мм.
  3. К электросварным трубам квадратного сечения отойдут 15 типоразмеров, в пределах которых можно выделить вариации с толщиной стенки от 1 до 5 мм. Сторона сечения варьируется от 10 до 100 мм.

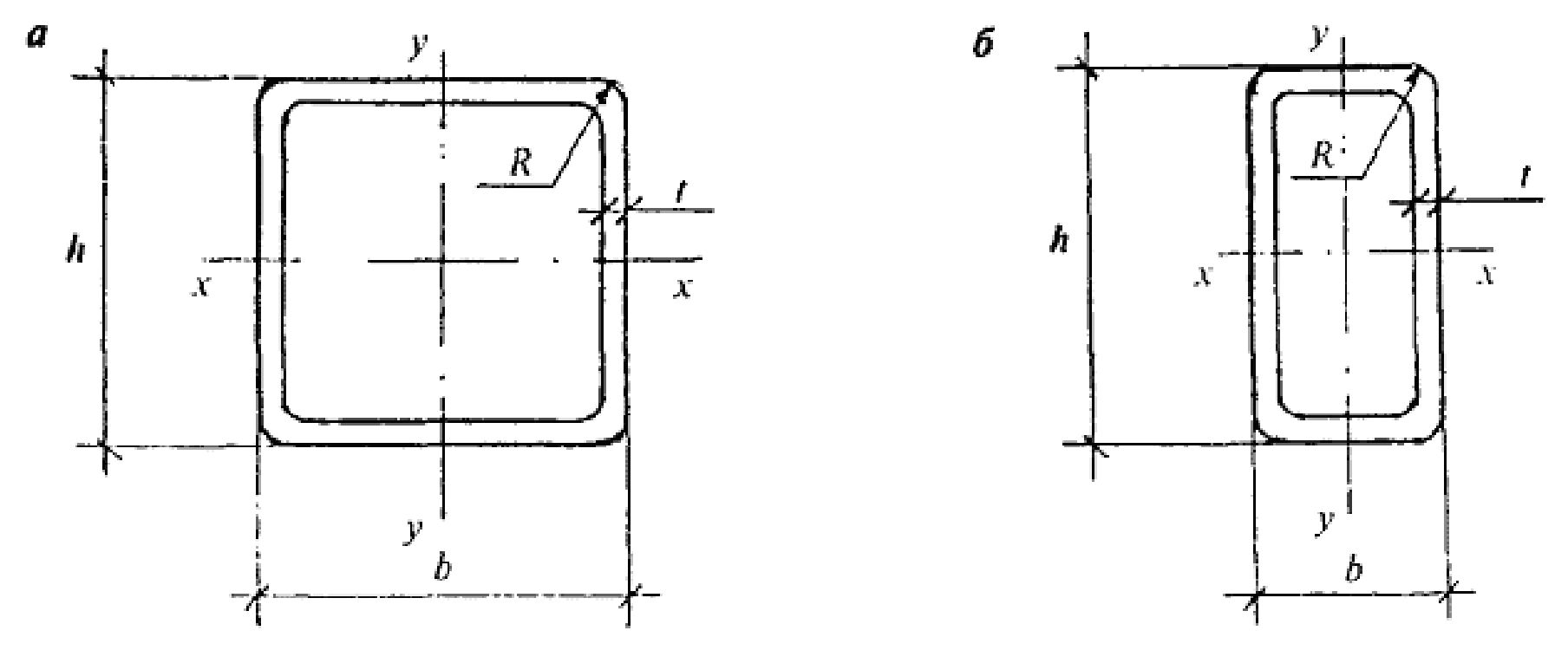

На рисунке показаны основные параметры квадратной профильной трубы из стали, где S – толщина стенки, R – радиус изгиба металла, А – ширина профиля по наружным стенкам.

Таблица 1. Типоразмеры труб из стали квадратного сечения
Наружний диаметр А, мм Толщина стенки S, мм Площадь сечения, см2 Масса 1 м, кг
10 1,0 0,343 0,269
15 1,0 0,543 0,426
1,5 0,771 0,605
20 1,0 0,743 0,583
1,5 1,071 0,841
2,0 1,37 1,075
25 1,0 0,943 0,740
1,5 1,37 1,07
2,0 1,77 1,39
2,5 2,14 1,68
3,0 2,48 1,95
30 2,0 2,17 1,70
2,5 2,64 2,07
3,0 3,08 2,42
3,5 3,50 2,75
4,0 3,88 3,04
35 2,0 2,57 2,02
2,5 3,14 2,46
3,0 3,68 2,89
3,5 4,20 3,30
4,0 4,68 3,67
5,0 5,57 4,37
40 2,0 2,97 2,33
2,5 3,64 2,85
3,0 4,28 3,36
3,5 4,90 3,85
4,0 5,48 4,30
5,0 6,57 5,16
6,0 7,54 5,92
42 3,0 4,52 3,55
3,5 5,18 4,07
4,0 5,80 4,56
5,0 6,97 5,47
6,0 8,02 6,30
45 3,0 4,88 3,83
3,5 5,60 4,40
4,0 6,28 4,93
5,0 7,57 5,94
6,0 8,74 6,86
7,0 9,80 7,69
8,0 10,74 8,43
50 3,0 5,48 4,31
3,5 6,30 4,94
4,0 7,08 5,56
5,0 8,57 6,73
6,0 9,94 7,80
7,0 11,20 8,79
8,0 12,34 9,69
60 3,5 7,70 6,04
4,0 8,68 6,82
5,0 10,57 8,30
6,0 12,34 9,69
7,0 14,00 11,00
8,0 15,54 12,20
70 4,0 10,28 8,07
5,0 12,57 9,87
6,0 14,74 11,57
7,0 16,80 13,19
8,0 18,74 14,71
80 4,0 11,88 9,33
5,0 14,57 11,44
6,0 17,14 13,46
7,0 19,60 15,38
8,0 21,94 17,22
90 5,0 16,57 13,00
6,0 19,54 15,34
7,0 22,40 17,58
8,0 25,14 19,73
100 6,0 21,94 17,22
7,0 25,20 19,78
8,0 28,34 22,25
9,0 31,37 24,62
110 6,0 24,34 19,11
7,0 28,00 21,98
8,0 31,54 24,79
9,0 34,97 27,45
120 6,0 26,74 20,99
7,0 30,80 24,18
8,0 34,74 27,27
9,0 38,57 30,28
140 6,0 31,54 24,76
7,0 36,40 28,57
8,0 41,14 32,29
9,0 45,77 35,93
150 7,0 39,20 30,77
8,0 44,34 34,81
9,0 49,37 38,75
10,0 54,28 42,61
180 8,0 53,94 42,34
9,0 60,17 47,23
10,0 66,28 52,03
12,0 78,17 61,36
14,0 89,59 70,33
32 4,0 4,20 3,30
36 4,0 4,84 3,80
40 2,0 2,97 2,33
65 6,0 13,54 10,63

Заказчик может подать заявку на изготовление профильных труб различной длины. Но ГОСТ также регламентирует этот показатель:

  1. Немерной длины:
    • горячедеформированные бесшовные – 4…12,5 м;
    • холодной деформации бесшовные и сварные – 1,5…9 м.
  2. Мерной длины:
    • горячей деформации бесшовные – 4…12,5 м;
    • холодной деформации бесшовные – 4,5…11 м;
    • сварные – 5…9 м.

Маркировка стальных труб квадратного сечения

Квадратные стальные изделия штампуются заводами-изготовителями для подтверждения качества и соответствия ГОСТ. Как правильно читать маркировку?

В обозначении обязательно указывается размер сечения – для квадратных труб значение будет дублироваться, так как стороны квадрата одинаковы. Указывается длина изделия – по ГОСТ трубы могут быть мерной и немерной длины, а также толщина стенки профильной трубы. Также в числителе в конце идет соответствующий нормативный документ – в данном случае ГОСТ 8639-82 для стальных труб квадратного сечения.

Петриченко Юлия, эксперт

В знаменателе маркировки указывают марку стали и ГОСТ, которому металл соответствует. Пример маркировки стальной квадратной трубы 40х40 длиной 1,25 м и толщиной стенки 3 мм. Марка стали 10 группы В.

Для труб немерной длины соответствующее значение в маркировке не указывается.

Сфера применения квадратных труб из стали

Основным достоинством квадратной трубы является ее способность противостоять нагрузкам: статическим и изгибающим. Это незаменимый материал для строительства каркасных конструкций, ферм, теплиц, складов, эстакад, подъемников, мостовых сооружений и т.д. Квадратные профильные изделия являются частью рекламных сооружений, кровельных конструкций, арочных сводов.

Трубу применяют в производстве мебели, в том числе школьной, предметов быта и интерьера. Для этих целей заготовку подвергают тщательной обработке – шлифованию, окраске и др. Полая квадратная труба в предметах интерьера обеспечивает высокую надежность конструкции и небольшой ее вес. Несгибаемая профилированная труба является прочным каркасом для столов, стульев, кроватей, стеллажей, скамеек и других предметов обихода.

Секрет квадратной трубы в равномерном распределении нагрузки по сторонам, что в целом дает высокие значения радиуса инерции по периметру, и соответственно по площади поперечного сечения. В глобальном строительстве практикуют заполнение профильных прямоугольных и квадратных труб бетоном (в сжатых и изогнутых стержнях), что в целом значительно повышает не только надежность конструкции, но и огнестойкость строения. Это позволяет избежать дорогостоящей обработки зданий огнезащитными покрытиями, либо значительно снизить затраты на эти работы.

В отличие от круглых труб, профильные не обладают инерцией качения, поэтому с успехом применяются в конструкциях кровли вместо несущих балок. Их малый вес обеспечивает надежность и долговечность строения, снижая нагрузку на стены, фундамент и другие элементы.

Какими профилированными изделиями пользуетесь вы при строительстве? Расскажите о своем опыте применения квадратной стальной трубы в комментариях.

Труба профильная стальная 40x40x1,5 ст.3 ГОСТ 30245-2003/13663-86/8639-82

Описание

Профильная труба 40x40x1.5  ГОСТ 13663-86/8639-82/30245-2003 сталь ст.3.

Изготавливается бесшовной или электросварной, из углеродистой стали.

Основные преимущества:

  1. высокая прочность к механическим нагрузкам;
  2. Малая масса
  3. Удобство транспортировки благодаря своему профилю.

Применяется в опорных конструкциях зданий, при изготовлении теплиц, беседок, заборов, строительных лесов и т. д.

Поставки со склада в Челябинске, оптом и в розницу. Цены от завода-производителя. Производится резка в размер.

Таблица массы стальной профильной трубы

Наружный размерТолщина стенкиМасса метраМетров в тонне
40×401.51.78561.797752808989

Труба профильная ГОСТ 13663-86, 8639-82, 8645-68, 30245-2003

Размеры от 10х10мм до 400х200мм.
Стали (Ст2сп, Ст2пс, Ст2кп, Ст4сп, Ст4пс, Ст4кп, ст3 (С245), ст09Г2С (С345), ст10, ст10пс, ст20, ст35, ст45, ст08кп – все с высокими показателями прочности и удобные для сварки).
Наиболее применимые в строительстве размеры: 20х20мм – 80х40мм.

Применяется в промышленном и частном строительстве, при постройке навесов, беседок, детских площадок, сараев, других каркасных построек.

ГОСТ 8639-82


ГОСТ 8639-82 «Трубы стальные квадратные» — Настоящий стандарт распространяется на стальные горячекатаные, холоднотянутые и электросварные квадратные трубы.

ООО Торговый дом «МеталлПромИнвест» – крупнейший поставщик металлопродукции в Челябинской области – реализует профильную трубу размерами от 10х10мм до 400х200мм.
Всегда в наличии труба стальная квадратная:

  • ГОСТ 13663-86, 8639-82, 8645-68, 30245-2003
  • Размер 40x40x1.5
  • Марка стали ст.3

Труба профильная ( квадратная ), стальная. ГОСТ 8639-82. Челябинск

Труба стальная квадратная. ГОСТ 8639-82.
Стандарт распространяется на бесшовные горячедеформированные и холоднодеформированные, электросварные и электросварные холоднодеформированные трубы с размером сторон от 10 до 180 мм включительно.

Размеры и вес труб стальных профильных (квадратных). ГОСТ 8639-82.

Размер стороны, мм Толщина стенки, мм Масса 1 м, кг Метров в тонне
10 1,0 0,269 3717,5
15 1,0 0,426 2347,4
1,5 0,605 1652,9
20 1,0 0,583 1715,3
1,5 0,841 1189,1
2,0 1,075 930,2
25 1,0 0,740 1351,4
1,5 1,070 934,6
2,0 1,390 719,4
2,5 1,680 595,2
3,0 1,950 512,8
30 2,0 1,700 588,2
2,5 2,070 483,1
3,0 2,420 413,2
3,5 2,750 363,6
4,0 3,040 328,9
32 4,0 3,300 303,0
35 2,0 2,020 495,0
2,5 2,460 406,5
3,0 2,890 346,0
3,5 3,300 303,0
4,0 3,670 272,5
5,0 4,370 228,8
36 4,0 3,800 263,2
40 2,0 2,330 429,2
2,5 2,850 350,9
3,0 3,360 297,6
3,5 3,850 259,7
4,0 4,300 232,6
5,0 5,160 193,8
6,0 5,920 168,9
42 3,0 3,550 281,7
3,5 4,070 245,7
4,0 4,560 219,3
5,0 5,470 182,8
6,0 6,300 158,7
45 3,0 3,830 261,1
3,5 4,400 227,3
4,0 4,930 202,8
5,0 5,940 168,4
6,0 6,860 145,8
7,0 7,690 130,0
8,0 8,430 118,8
50 3,0 4,310 232,0
3,5 4,940 202,4
4,0 5,560 179,9
5,0 6,730 148,6
6,0 7,800 128,2
7,0 8,790 113,8
8,0 8,690 103,2
60 3,5 6,040 165,6
4,0 6,820 146,6
5,0 8,300 120,5
6,0 9,690 103,2
7,0 11,000 90,9
8,0 12,200 82,0
65 6,0 10,630 94,1
70 4,0 8,070 123,9
5,0 9,870 101,3
6,0 11,570 86,4
7,0 13,190 75,8
8,0 14,710 68,0
80 4,0 9,330 107,2
5,0 11,440 87,4
6,0 13,460 74,3
7,0 15,380 65,0
8,0 17,220 58,1
90 5,0 13,000 76,9
6,0 15,340 65,2
7,0 17,580 56,9
8,0 19,730 50,7
100 6,0 17,220 58,1
7,0 19,780 50,6
8,0 22,250 44,9
9,0 24,620 40,6
110 6,0 19,110 52,3
7,0 21,980 45,5
8,0 24,760 40,4
9,0 27,450 36,4
120 6,0 20,990 47,6
7,0 24,180 41,4
8,0 27,270 36,7
9,0 30,280 33,0
140 6,0 24,760 40,4
7,0 28,570 35,0
8,0 32,290 31,0
9,0 35,930 27,8
150 7,0 30,770 32,5
8,0 34,810 28,7
9,0 38,750 25,8
10,0 42,610 23,5
160 7,0 33,150 30,2
8,0 37,890 26,4
9,0 42,620 23,5
10,0 47,360 21,1
180 8,0 42,340 23,6
9,0 47,230 21,2
10,0 52,030 19,2
12,0 61,360 16,3
200 8,0 47,360 21,1
9,0 53,280 18,7
10,0 59,200 16,9
12,0 71,040 14,1
250 8,0 59,200 16,9
9,0 66,600 15,0
10,0 74,000 13,5
12,0 88,800 11,3
300 8,0 71,040 14,1
9,0 79,920 12,5
10,0 88,800 11,3
12,0 106,560  9,4

Теги: труба профильная, стальная, квадратная, Челябинск, размеры, вес.

Он-лайн консультация

Телефон/факс:
(351)261-51-84

Телефоны:
(351)261-43-54
(351)260-40-83

Трубы профильные - квадратные, прямоугольные стальные в Екатеринбурге (Прайс-лист, наличие, прямые поставки)

Трубы профильные (квадратные и прямоугольные)

Размеры профильных труб - А (Высота) х В (Ширина)  х С( Стенка): 80-500 х 80-300 х 3-17 мм.

Марки стали - 3СП/ПС5, 09Г2С, S355J2H, трубы ГОСТ 13663-86.

Труба электросварная ГОСТ 10704.

Информация о наличии и стоимости доступна по телефону в Екатеринбурге - (343) 204-77-03.



Трубы стальные квадратные ГОСТ 8639-82

  • Размер стороны: 10 - 120 мм
  • Толщина стенки: 1 - 9 мм



 Труба прямоугольная и квадратная. ГОСТ 30245-2003

  • Квадратный профиль
  • Размер стороны: 80 - 300 мм.
  • Толщина стенки: 3 - 12 мм.
  • Прямоугольный профиль:
  • Размеры: от 100х50 до 300х200.
  • Толщина стенки: 3 - 12 мм.



Труба квадратная  и прямоугольная. ГОСТ 25577-83

  • Квадратный профиль
  • Размер стороны: 80 - 230 мм.
  • Толщина стенки: 3 - 8 мм.
  • Прямоугольный профиль:
  • Размеры: от 97х80 до 220х100.
  • Толщина стенки: 3 - 8 мм.



Труба профильная (квадратная и прямоугольная) широко применяется в строительстве, а также применяется в сельскохозяйственном и тракторном машиностроении.

 Примеры условных обозначений

1. Профиль высотой 180 мм и шириной 100мм, толщиной стенки 8 мм, выполненный из стали Ст5сп по ГОСТ 14637-89:

  • Профиль 180х100х8 ГОСТ 30245-2003
  • Ст 5сп ГОСТ 14637-89

2. Профиль высотой 160 мм, шириной 120 мм, толщиной стенки 4 мм, выполненный из стали 3пс2 по ГОСТ 27772

  • Профиль  160х120х4  ГОСТ 25577-83
  • Ст 3пс2 ГОСТ 27772-88

Примечания:

До размера стороны 40 мм профильные трубы могут выпускаться электросварными.

Холоднодеформированные профильные трубы производят из сталей марок 10, 20, 35, 45

Электросварные квадратные трубы производят из сталей марок 08кп, 10, 10пс, 20, Ст2сп, Ст2пс, Ст4сп, Ст4пс, Ст4кп.

Немерная длина: 1,5 - 9 м; мерная: 5 - 9 м.

Масса прямоугольных труб вычисляется с помощью трубного калькулятора.

Бесшовные холоднодеформированные трубы производятся термообработанными.

Правка и обрезка концов - по дополнительному соглашению.

Трубы стальные с размерами свыше 80х80 мм поставляются без правки и обрезки концов.

Электросварные профильные трубы производят без термообработки.

Контроль качества сварного шва осуществляется приборами неразрушающего контроля.



Труба профильная в Екатеринбурге, в компании МеталлСтройПрофиль, имеется в самом широком ассортименте:

  • трубу квадратную в Екатеринбурге мы реализуем всех типоразмеров согласно  ГОСТ 8639-82, ГОСТ 25577-83 и  ГОСТ 30245-2003
  • трубу прямоугольную в Екатеринбурге мы реализуем всех типоразмеров согласно  ГОСТ 25577-83 и  ГОСТ 30245-2003

Внимание: точную информацию по стоимости и наличию профильной трубы уточняйте по телефону в Екатеринбурге: (343) 204-77-03.

НазваниеМаркаРазмерГОСТ/ТУ
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H15х15х1,513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H20х10х1,513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H20х20х1,513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H20х20х213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H25х25х1,513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H25х25х213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H30х15х1,513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H30х20х1,513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H30х20х213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H30х30х1,513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H30х30х213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H40х20х1,513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H40х20х213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H40х25х1,513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H40х25х213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H40х40х1,513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H40х40х213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H40х40х313663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H40х40х413663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H50х25х1,513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H50х25х213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H50х25х313663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H50х50х213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H50х50х313663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H50х50х413663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H60х30х213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H60х40х213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H60х40х313663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H60х40х413663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H60х60х313663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H60х60х413663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H80х40х213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H80х40х313663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H80х60х313663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H80х60х413663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H80х80х313663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H80х80х413663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H80х80х513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H80х80х613663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H100х50х413663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H100х100х313663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H100х100х413663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H100х100х513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H100х100х613663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H120х80х413663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H120х120х513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H120х120х613663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H140х100х413663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H140х100х513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H140х100х613663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H140х140х413663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H140х140х513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H140х140х613663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H140х140х813663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H160х120х413663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H160х120х513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H160х120х613663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H160х160х413663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H160х160х513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H160х160х613663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H180х140х513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H180х180х513663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (квадратная)10,20,1-3сп/пс,09Г2С,S355J2H180х180х613663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H200 x 100 x 4-813663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H200 x 120 x 4-813663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H200 x 150 x 5-713663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H200 x 160 x 3-1613663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H240 x 120 x 3-1613663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H240 x 150 x 5-813663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H240 x 160 x 5-1213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H250 x 140 x 5-813663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H250 x 150 x 5-1213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H260 x 130 x 8-1013663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H260 x 140 x 5-1213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H260 x 240 x 6-1213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H300 x 100 x 6-1213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H300 x 200 x 6-1213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H350 x 150 x 6-1213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H350 x 250 x 4-2213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H400 х 200 х 4-2213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H400 х 300 х 5-2213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H450 х 350 х 6-2213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H500 х 300 х 6-2213663-86, 30245-03, 8639-82, 8645-68/205-03
Труба профильная (прямоугольная)10,20,1-3сп/пс,09Г2С,S355J2H500 х 400 х 6-2213663-86, 30245-03, 8639-82, 8645-68/205-03

Цены на прямые поставки значительно ниже.

Труба профильная квадратная | Труба квадратная | ГОСТ 8639-82

Трубы стальные профильные квадратные производят по ГОСТ 8639-82, ГОСТ 13663-86, ТУ 14-105-737-2004 и целому ряду других технических условий, разработанных производителями для различных задач и потребителей.

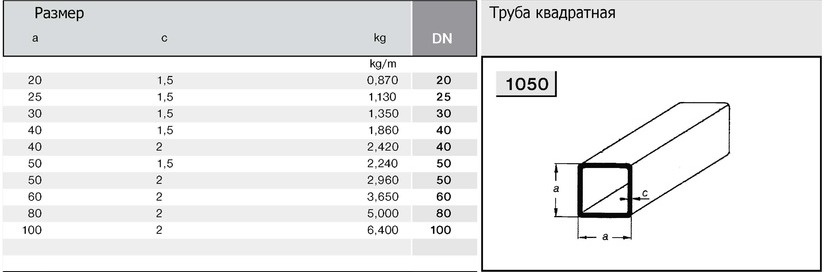

Размер Параметры Марка Вес метра, кг Метров в тонне
Труба квадратная 15х15 х1,5 6 1-3сп / пс 0,67 1493
Труба квадратная 20х20 х1,5 6 1-3сп / пс 0,91 1099
Труба квадратная 20х20 х2 6 1-3сп / пс 1,13 885
Труба квадратная 25х25 х1,5 6 1-3сп / пс 1,15 870
Труба квадратная 25х25 х2 6 1-3сп / пс 1,52 658
Труба квадратная 30х30 х1,5 6 1-3сп / пс 1,39 719
Труба квадратная 30х30 х2 6 1-3сп / пс 1,84 544
Труба квадратная 40х40 х1,5 6 1-3сп / пс 1,87 535
Труба квадратная 40х40 х2 6 1-3сп / пс 2,48 403
Труба квадратная 50х50 х2 6 1-3сп / пс 3,09 324
Труба квадратная 50х50 х3 6 1-3сп / пс 4,53 221
Труба квадратная 60х60 х2 6 1-3сп / пс 3,71 270
Труба квадратная 60х60 х3 6; 12 1-3сп / пс 5,25 191
Труба квадратная 60х60 х4 6; 12 3сп / пс 6,82 147
Труба квадратная 80х80 х3 6; 12 3сп / пс 7,2 139
Труба квадратная 80х80 х4 12 3сп / пс 9,6 104
Труба квадратная 80х80 х5 12 3сп / пс 11,8 84,8
Труба квадратная 100х100 х4 12 3сп / пс 12 83,3
Труба квадратная 100х100 х5 12 3сп / пс 14,8 67,6
Труба квадратная 100х100 х6 12 3сп / пс 17,7 56,5
Труба квадратная 120х120 х4 12 3сп / пс 14,5 69
Труба квадратная 120х120 х5 12 3сп / пс 18 55,6
Труба квадратная 120х120 х6 12 3сп / пс 21,5 46,5
Труба квадратная 140х140 х5 12 3сп / пс 21,1 47,4
Труба квадратная 140х140 х6 12 3сп / пс 25,2 39,7
Труба квадратная 140х140 х7 12 3сп / пс 29,2 34,3
Труба квадратная 150х150 х7 12 3сп / пс 30,77 32,5
Труба квадратная 150х150 х8 12 3сп / пс 34,81 28,73
Труба квадратная 160х160 х6 12 3сп / пс 28,9 34,6
Труба квадратная 160х160 х7 12 3сп / пс 33,6 29,76
Труба квадратная 160х160 х8 12 3сп / пс 38,2 26,18
Труба квадратная 180х180 х6 12 3сп / пс 32,5 30,8
Труба квадратная 180х180 х8 12 3сп / пс 43 23,26
Труба квадратная 200х200 х6 12 3сп / пс 35,8 27,93
Труба квадратная 200х200 х8 12 3сп / пс 46,9 21,32
Труба квадратная 200х200 х10 12 3сп / пс 57,6 17,36
Труба квадратная 200х200 х12 12 3сп / пс 67 14,93
Труба квадратная 250х250 х10 12 3сп / пс 73,3 13,64
Труба квадратная 250х250 х12 12 3сп / пс 86,8 11,52
Труба квадратная 300х300 х10 12 3сп / пс 89 11,24
Труба квадратная 300х300 х12 12 3сп / пс 106 9,43
Технические характеристики и полезные сведения

В таблице приведены справочные величины веса погонного метра и количества метров в тонне. Предусмотренные в ГОСТ и ТУ допускают толщину стенки, высоту профиля и длине трубы, в совокупности, предусматривают возможность отклонения веса погонного метра от теоретической расчетной величины. Такое отклонение может составлять до 12%, однако опыт показывает, что обычно эта величина не превышает следующих величин:

Для труб с толщиной стенки до 1,5мм - не более 7%
Для труб с толщиной стенки свыше 2мм - не более 5%

Рядовые квадратные трубы производят из горячекатаной стальной ленты на трубных станах.Чаще всего горячекатаные трубы малых и средних размеров от 15х15 до 60х60 производят из марок 1сп / пс, 2сп / пс, реже из Ст3сп / пс. В отличие от холоднокатаных квадратных труб стоят сравнительно дешево. Профильная труба малых и средних размеров, как правило, бывает длиной до 6 метров. По требованию потребителя возможно изготовление другой длины - 5,8м, 5,9м, 9м, 10м. Длиннее 10 метров такие трубы обычно не производят - такие трубы трудно транспортировать и использовать.

В зависимости от назначения, трубы изготавливают по нормированию Свойства:

Группа А - с нормированием механических свойств из стали марок по ГОСТ 380-2005 (ранее ГОСТ 380-88).

Группа В - с нормированием механических свойств и химического состава из стали марок по ГОСТ 380-2005 или ГОСТ 1050-88.

Для профильных труб обычно не проводят гидравлические испытания, поэтому такие трубы не предназначены для перемещения жидкостей и газов. Однако некоторые производители выполняют такие испытания и испытательное давление, аналогично трубам водогазопроводным.

Крупная профильная труба от 80х80 до 300х300 изготавливается из марок Ст3сп \ пс, Ст3сп / пс5, 09Г2С, такие трубы часто изготавливают по ГОСТ 30245-2003 - Профили стальные замкнутые сварные квадратные и прямоугольные для строительных конструкций.Такие трубы изготавливают только из горячекатаной пластмассовой или низколегированной стали.

Применяются только механические свойства, но и химический состав. Трубы крупных производят мерной длины от 11 до 12 метров.

Радиус скругления профильных труб зависит от стандарта, по которым изготовлены, условий и оборудования производителя. Чаще всего радиус скругления не превышает 2S - для труб с толщиной стенки до 2,5мм и 2,5S - для труб с толщиной стенки более 2,5мм.

Области применения профильной трубы различны. Мелкие и средние квадратные трубы из горячекатаной трубы в основном используются для сооружения различных металлоконструкций наружного применения - стальные двери, заборы, остановочные точки и торговые павильоны, из таких профильных труб часто изготавливают стойки для перил, опоры козырьков и все возможные рамы. Крупные профильные трубы и строительные профили в основном используют в строительстве для изготовления сварных несущих металлоконструкций.

Купить квадратную трубу можно в нашей компании любыми партиями от одной тонны до вагонных норм. Поставка производится самовывозом (самостоятельная выборка товара со склада Поставщика) или с доставкой автомобильным или железнодорожным транспортом.

Цены

В последние годы цены на Квадратную трубу меняются очень динамично, что сильно затрудняет публикацию актуальных цен, соответствующих настоящему моменту.

Просим Вас уточнять текущие цены и наличие интересующей продукции по

телефон + 7 (495) 669-29-10 или направляйте Ваш заказ.

Труба профильная квадратная по ГОСТ 8639-82 - производство и поставка

.

НТТЗМ предлагает трубы профильные квадратные (ГОСТ 8639-82) со склада и под заказ по выгодной цене с доставкой по России и странам СНГ.

Этот тип трубы - экономичный, универсальный и удобный - используемый как строительный и отделочный материал, используется для сооружения каркасов, востребован в пищевой промышленности и химической отрасли.

Производство трубы профильной (ГОСТ 8639-82)

НТТЗМ изготавливает сортамента трубы профильной (ГОСТ 8639-82) в соответствии с требованиями госстандарта и ТУ и сопровождает изделия документацией, подтверждающей качество.

Сырьем для профильных квадратных труб 8639-82 является листовой прокат из сталей марок 3ПС, СП5, 09Г2С, 10-20.

От состава стали зависят характеристики готовой продукции - устойчивость к нагрузкам, климатическим условиям и агрессивным средам, а также масса и цена готовой продукции.

Продукция изготавливается по технологии холодной или горячей деформации и с помощьюварки. Сварочные швы проходят проверку качества, излишки металла (грат) снимаются. Изделие разрезают на части нужной длины и упаковывают.

Труба профильная квадратная (ГОСТ 8639-82) имеет длину:

  • немерную - от 580 до 1200 см.;

  • мерную - от 580 до 1200 см .;

  • кратную мерной - 580, 590, 600, 1100, 1170, 1200 см.

Толщина стенок изделия - от 0,5 до 0,9 см.

Всем клиентам НТТЗМ предлагает дополнительный сервис:

  • резку концов труб под прямым углом;

  • отгрузку малыми партиями;

  • резервирование товара на складе.

Купить трубу профильную квадратную 8639-82

Сотрудничая прямая с доставкой НТТЗМ, вы можете купить трубы стальные профильные квадратные (ГОСТ 8639-82) по выгодной цене с доставкой объект на объект.

В каталоге на сайте НТТЗМ представлены более 400 типоразмеров трубной продукции и указаны базовые цены на трубы профильные квадратные (ГОСТ 8639-82).

Преимущества сотрудничества с НТТЗМ:

  • производство трубной продукции ведется на современном оборудовании;

  • сырье каждое и готовое изделие проходят контроль качества;

  • возможен заказ партии любого товара;

  • доставка заказа по любому адресу;

  • для постоянных клиентов и крупнооптовых заказчиков система скидок;

  • опытные менеджеры НТТЗМ помогут выбрать нужный товар и рассчитать количество труб, необходимое клиенту.

Приобрести по выгодным ценам профильные трубы (ГОСТ 8639-82) вы можете на сайте, по телефону или обратившись в представительство завода НТТЗ Металлинвест.

Трубы профильные по DIN и ГОСТ. Применение, описание, сортамент.

Труба профильная - это один из типов металлопроката, который имеет широкое применение в промышленности. Это производится не в круглом, а в любом другом сечении. Имеет высокие прочностные характеристики, благодаря которой она и завоевала популярность в строительстве.

Где применяется

Это изделие нашло свое применение во многих отраслях. Оно используется в строительстве, сельскохозяйственном машиностроении, производстве мебели, нефтехимической и многом другом.

Типы трубильных профильных

На сегодняшний день существует много видов, таких как:

квадратная стальная

овальная стальная

плоскоовальная стальная

прямоугольная стальная

by/image/data/metall/prof.jpg" colspan="4">

Изготавливаются в соответствии с ГОСТом 13663-86 из различных видов металлов, чаще всего из стали.

Сортамент данных труб соответствует различным ГОСТам, в зависимости от сечения.

квадратная ГОСТ 8639–82
. овальная ГОСТ 8642–68
плоскоовальная ГОСТ 8644–68
прямоугольная ГОСТ 8645–68

.

По способу производства профильные трубы делятся на:

  • электросварные
  • бесшовные

В свою очередь электросварные трубы бывают:

  • тонкостенные
  • толстостенные
  • оцинкованные
  • прямошовные
  • и др.

Улучшают трубы бывают:

  • цельнотянутые
  • горячекатаные
  • не оцинкованные
  • оцинкованные

Трубы профильных европейского металлопроката

Подразделяются на следующие виды:

  • квадратная х / д соответствует EN 10219: 1997
  • квадратная г / д соответствует EN 10219: 1997
  • квадратная стальная соответствует EN 10210: 2006
  • прямоугольная стальная электросварная соответствует EN 10219
  • прямоугольная стальная электросварная соответствует EN 10210: 2006

Коды ТН ВЭД

Код ТНВЭД трубы профильные: 7306 699 000

У нас Вы можете купить:

Трубы квадратные

Трубы прямоугольные

Труба профильная квадратная х / д

Труба профильная квадратная г / д

Труба профильная квадратная стальная

Труба профильная прямоугольная стальная электросварная по EN 10219

.

Труба профильная прямоугольная стальная электросварная по EN 10210: 2006

Труба квадратная сортамент | таблица сортамента квадратных труб стальных

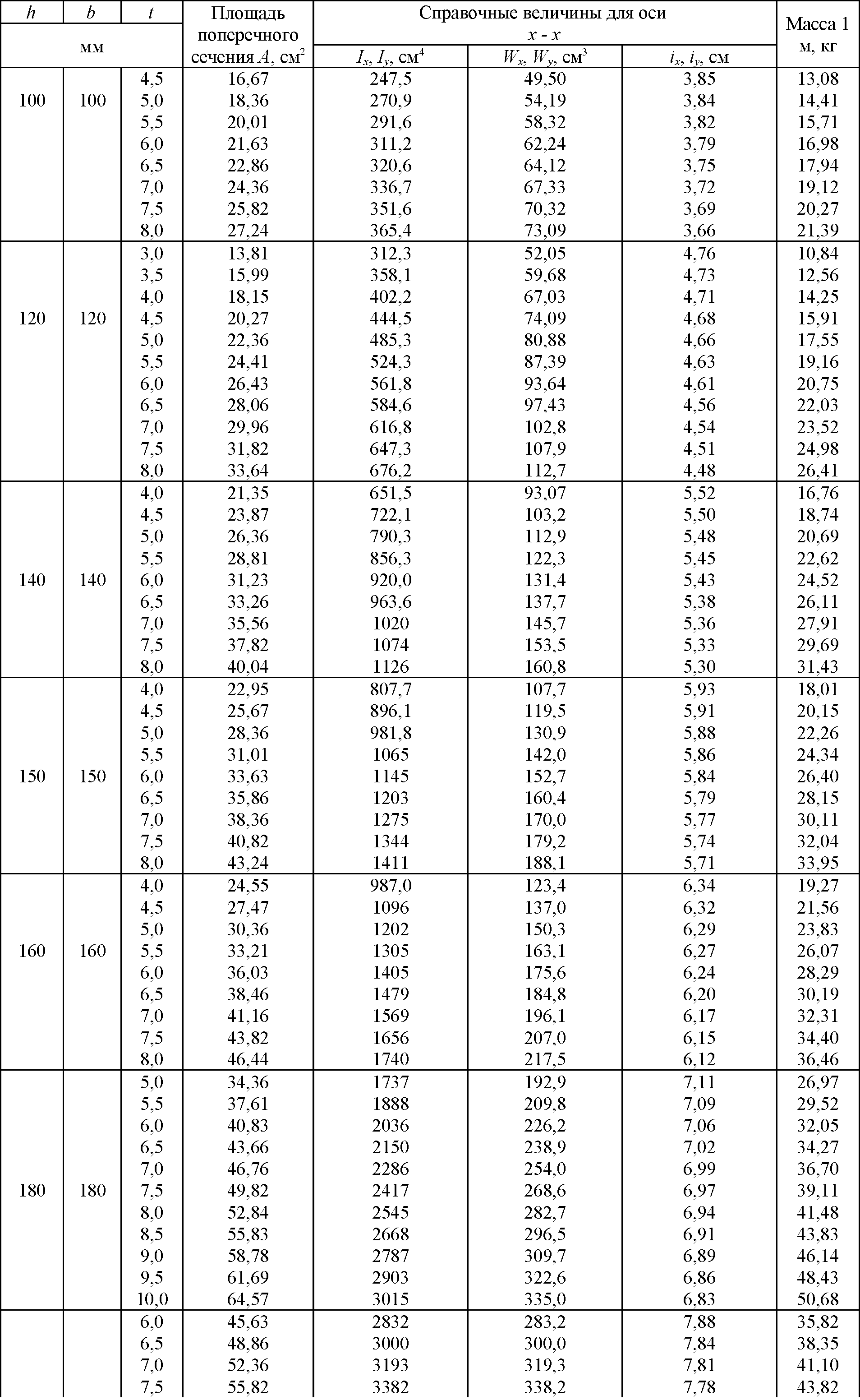

Наружный размер А, мм Толщина стенки s, мм Масса 1 метра, кг Параметры *
10х10 0,8мм 0.222кг 0,039 см 4 , 0,079 см 3 , 0,283 см 2 *
10х10 0,9мм 0,246кг 0,042 см 4 , 0,085 см 3 0,314 см 2 *
10х10 1,0мм 0,269кг 0,0452 см 4 , 0,0904 см 3 0,343 см 2 *
10х10 1,2мм 0,312кг 0.050 см 4 , 0,100 см 3 0,398 см 2 *
10х10 1,4мм 0,352кг 0,053 см 4 , 0,107 см 3 0,448 см 2 *
15х15 0,8мм 0,348кг 0,147 см 4 0,196 см 3 0,443 см 2 *
15х15 0,9мм 0,388кг 0. 161 см 4 0,215 см 3 0,494 см 2 *
15х15 1,0мм 0.426кг 0,176 см 4 0,233 см 3 0,543 см 2 *
15х15 1,2мм 0.501кг 0,199 см 4 0,265 см 3 0,638 см 2 *
15х15 1,4мм 0,571кг 0,220 см 4 0.293 см 3 0.728 см 2 *
15х15 1,5мм 0.605кг 0,229 см 4 0,305 см 3 0,771 см 2 *
20х20 0,8мм 0,474кг 0,368 см 4 0,368 см 3 0,603 см 2 *
20х20 0,9мм 0.529кг 0,406 см 4 0.406 см 3 0,674 см 2 *
20х20 1,0мм 0,583кг 0,442 см 4 0,442 см 3 0,743 см 2 *
20х20 1,2мм 0,689кг 0,510 см 4 0,510 см 3 0,878 см 2 *
20х20 1,4мм 0,791кг 0,572 см 4 0,572 см 3 1. 01 см 2 *
20х20 1,5мм 0,841кг 0,600 см 4 0,600 см 3 1,071 см 2 *
20х20 2,0мм 1.075кг 0,723 см 4 0,723 см 3 1,37 см 2 *
25х25 0,8мм 0.599кг 0,740 см 4 0,592 см 3 0.763 см 2 *
25х25 0,9мм 0,670кг 0,820 см 4 0,656 см 3 0,854 см 2 *
25х25 1,0мм 0,740кг 0,897 см 4 0,718 см 3 0,943 см 2 *
25х25 1,2мм 0,878кг 1,04 см 4 0,835 см 3 1,12 см 2 *
25х25 1,4мм 1. 01кг 1,18 см 4 0,945 см 3 1,29 см 2 *
25х25 1,5мм 1.07кг 1,24 см 4 0,996 см 3 1,37 см 2 *
25х25 2,0мм 1.39кг 1,53 см 4 1,22 см 3 1,77 см 2 *
25х25 2,5мм 1.68кг 1,77 см 4 1.41 см 3 2,14 см 2 *
25х25 3,0мм 1.95кг 1,95 см 4 1,56 см 3 2,48 см 2 *
30х30 0,8мм 0,725кг 1,30 см 4 0,870 см 3 0,923 см 2 *
30х30 0,9мм 0,811кг 1,45 см 4 0,966 см 3 1.03 см 2 *
30х30 1,0мм 0,897кг 1,59 см 4 1,06 см 3 1,14 см 2 *
30х30 1,2мм 1. 07кг 1,86 см 4 1,24 см 3 1,36 см 2 *
30х30 1,3мм 1.15кг 1,99 см 4 1,33 см 3 1,46 см 2 *
30х30 1,4мм 1.23кг 2,12 см 4 1,41 см 3 1,57 см 2 *
30х30 1,5мм 1,31кг 2,24 см 4 1,49 см 3 1,67 см 2 *
30х30 2,0мм 1.70кг 2,79 см 4 1,86 см 3 2,17 см 2 *
30х30 2,5мм 2.07кг 3,27 см 4 2.18 см 3 2,64 см 2 *
30х30 3,0мм 2.42кг 3,66 см 4 2,44 см 3 3,08 см 2 *
30х30 3,5мм 2. 75кг 3,98 см 4 2,65 см 3 3,50 см 2 *
30х30 4,0мм 3.04кг 4,23 см 4 2,82 см 3 3,88 см 2 *
35х35 0,8мм 0.850кг 2,10 см 4 1,20 см 3 1,083 см 2 *
35х35 0,9мм 0.953кг 2,34 см 4 1,34 см 3 1,21 см 2 *
35х35 1,4мм 1.45кг 3,45 см 4 1,97 см 3 1,85 см 2 *
35х35 1,5мм 1.55кг 3.65 см 4 2,09 см 3 1,97 см 2 *
35х35 2,0мм 2.02кг 4,61 см 4 2,63 см 3 2,57 см 2 *
35х35 2,5мм 2. 46кг 5,44 см 4 3,11 см 3 3,14 см 2 *
35х35 3,0мм 2.89кг 6,17 см 4 3,52 см 3 3.68 см 2 *
35х35 3,5мм 3.30кг 6,78 см 4 3,88 см 3 4,20 см 2 *
35х35 4,0мм 3.67кг 7,30 см 4 4,17 см 3 4,68 см 2 *
35х35 5,0мм 4.37кг 8,05 см 4 4,60 см 3 5,57 см 2 *
40х40 1,4мм 1.67кг 5,24 см 4 2,62 см 3 2,13 см 2 *
40 × 40 1,5мм 1.78кг 5,57 см 4 2,78 см 3 2,27 см 2 *
40 × 40 2,0мм 2. 33кг 7,07 см 4 3,53 см 3 2,97 см 2 *
40 × 40 2,5мм 2.85кг 8,42 см 4 4.21 см 3 3.64 см 2 *
40 × 40 3,0мм 3.36кг 9,61 см 4 4,81 см 3 4,28 см 2 *
40 × 40 3,5мм 3.85кг 10,66 см 4 5,33 см 3 4,90 см 2 *
40 × 40 4,0мм 4.30кг 11,57 см 4 5,79 см 3 5.48 см 2 *
40 × 40 5,0мм 5,16кг 13,01 см 4 6,50 см 3 6,57 см 2 *
40 × 40 6,0 мм 5.92кг 13,96 см 4 6,98 см 3 7,54 см 2 *
42 × 42 3,0мм 3. 55кг 11,30 см 4 5,38 см 3 4,52 см 2 *
42 × 42 3,5мм 4.07кг 12,56 см 4 5,98 см 3 5,18 см 2 *
42 × 42 4,0мм 4.56кг 13,67 см 4 6,51 см 3 5,80 см 2 *
42 × 42 5,0мм 5.47кг 15.45 см 4 7.36 см 3 6.97 см 2 *
42 × 42 6,0мм 6.30кг 16.69 см 4 7.95 см 3 8.02 см 2 *
45 × 45 2,0мм 2.65кг 10,29 см 4 4,57 см 3 3,37 см 2 *
45 × 45 3,0мм 3.83кг 14,15 см 4 6,29 см 3 4,88 см 2 *
45 × 45 3,5мм 4. 40кг 15,79 см 4 7.02 см 3 5.60 см 2 *
45 × 45 4,0мм 4.93кг 17,25 см 4 7,67 см 3 6,28 см 2 *
45 × 45 5,0мм 5.94кг 19,66 см 4 8,38 см 3 7,57 см 2 *
45 × 45 6,0мм 6.86кг 21,42 см 4 9,52 см 3 8.74 см 2 *
45 × 45 7,0мм 7.69кг 22.60 см 4 10.04 см 3 9.80 см 2 *
45 × 45 8,0мм 8.43кг 23,23 см 4 10,33 см 3 10,74 см 2 *
50 × 50 2,0мм 2.96кг 14,36 см 4 5,74 см 3 3,77 см 2 *
50 × 50 2,5мм 3. 64кг 17,27 см 4 6,91 см 3 4,64 см 2 *
50 × 50 3,0мм 4.31кг 19,93 см 4 7,97 см 3 5,48 см 2 *
50 × 50 3,5мм 4.94кг 22,35 см 4 8,94 см 3 6,30 см 2 *
50 × 50 4,0мм 5.56кг 24.54 см 4 9,82 см 3 7,08 см 2 *
50 × 50 4,5мм 6.16кг 26,51 см 4 10,60 см 3 7,84 см 2 *
50 × 50 5,0мм 6.73кг 28,26 см 4 11,30 см 3 8,57 см 2 *
50 × 50 6,0мм 7.80кг 31,15 см 4 12.46 см 3 9.94 см 2 *
50 × 50 7,0мм 8. 79кг 33,28 см 4 13,31 см 3 11,20 см 2 *
50 × 50 8,0мм 9.69кг 34,70 см 4 13,88 см 3 12,34 см 2 *
60 × 60 2,0мм 3.59кг 25,45 см 4 8,48 см 3 4.57 см 2 *
60 × 60 2,5мм 4.43кг 30,81 см 4 10,27 см 3 5,64 см 2 *
60 × 60 3,0мм 5.25кг 35,81 см 4 11,94 см 3 6,69 см 2 *
60 × 60 3,5мм 6.04кг 40,44 см 4 13,48 см 3 7,70 см 2 *
60 × 60 4,0мм 6.82кг 44,73 см 4 14,91 см 3 8,68 см 2 *
60 × 60 5,0мм 8. 30кг 52,30 см 4 17,43 см 3 10,57 см 2 *
60 × 60 6,0мм 9.69кг 58,60 см 4 19,53 см 3 12,34 см 2 *
60 × 60 7,0мм 11.00кг 63.71 см 4 21,24 см 3 14,00 см 2 *
60 × 60 8,0мм 12.20кг 67,71 см 4 22,57 см 3 15,54 см 2 *
70 × 70 3,0мм 6.19кг 58,45 см 4 16,70 см 3 7,88 см 2 *
70 × 70 3,5мм 7.14кг 66,34 см 4 18.95 см 3 9.10 см 2 *
70 × 70 4,0мм 8.07кг 73,74 см 4 21,07 см 3 10,28 см 2 *
70 × 70 5,0мм 9. 87кг 87,12 см 4 24,89 см 3 12,57 см 2 *
70 × 70 6,0мм 11.57кг 98,69 см 4 28,20 см 3 14.74 см 2 *
70 × 70 7,0мм 13.19кг 108,56 см 4 31,02 см 3 16.80 см 2 *
70 × 70 8,0мм 14.71кг 116,81 см 4 33,37 см 3 18,74 см 2 *
80 × 80 3,0мм 7,13кг 89,05 см 4 22,26 см 3 9.09 см 2 *
80 × 80 3,5мм 8.24кг 101,44 см 4 25,36 см 3 10,50 см 2 *
80 × 80 4,0мм 9.33кг 113,17 см 4 28,29 см 3 11,88 см 2 *
80 × 80 5,0мм 11. 44кг 134,73 см 4 33,68 см 3 14,57 см 2 *
80 × 80 6,0мм 13.46кг 153,84 см 4 38,46 см 3 17,14 см 2 *
80 × 80 7,0мм 15.38кг 170,63 см 4 42,66 см 3 19.60 см 2 *
80 × 80 8,0мм 17.22кг 185,20 см 4 46,3 см 3 21,94 см 2 *
80 × 80 9,0мм 18.97кг 197.66 см 4 49,41 см 3 24,17 см 2 *
80 × 80 10,0мм 20.63кг 208,10 см 4 52,03 см 3 26,28 см 2 *
80 × 80 11,0мм 22.20кг 216,64 см 4 54,16 см 3 28,28 см 2 *
90 × 90 3,0мм 8. 07кг 128.82 см 4 28,63 см 3 10,28 см 2 *
90 × 90 4,0мм 10.59кг 164,63 см 4 36,58 см 3 13,48 см 2 *
90 × 90 5,0мм 13.00кг 197,12 см 4 43,80 см 3 16,57 см 2 *
90 × 90 6,0мм 15.34кг 226,44 см 4 50.32 см 3 19.54 см 2 *
90 × 90 7,0мм 17.58кг 252,71 см 4 56,16 см 3 22,40 см 2 *
90 × 90 8,0мм 19.73кг 276,08 см 4 61,35 см 3 25,14 см 2 *
100 × 100 3,0мм 9.02кг 178,95 см 4 35. 79 см 3 11,48 см 2 *
100 × 100 4,0мм 11.84кг 229,71 см 4 45,94 см 3 15,08 см 2 *
100 × 100 5,0мм 14.58кг 276,30 см 4 55,26 см 3 18,57 см 2 *
100 × 100 6,0мм 17.22кг 318,89 см 4 63,78 см 3 21.94 см 2 *
100 × 100 7,0мм 19.78кг 357,62 см 4 71,52 см 3 25,20 см 2 *
100 × 100 8,0мм 22.25кг 392,65 см 4 78,53 см 3 28,34 см 2 *
100 × 100 9,0мм 24.62кг 424,11 см 4 84,82 см 3 31,37 см 2 *
110 × 110 6,0мм 19. 11кг 433,59 см 4 78,83 см 3 24,34 см 2 *
110 × 110 7,0мм 21.98кг 488,14 см 4 88,75 см 3 28,00 см 2 *
110 × 110 8,0мм 24.76кг 538,11 см 4 97,84 см 3 31,54 см 2 *
110 × 110 9,0мм 27.45кг 583.63 см 4 106,11 см 3 34,97 см 2 *
120 × 120 6,0мм 20.99кг 572,94 см 4 95,49 см 3 26,74 см 2 *
120 × 120 7,0мм 24.18кг 647,09 см 4 107,85 см 3 30,80 см 2 *
120 × 120 8,0мм 27.27кг 715.66 см 4 119,28 см 3 34,74 см 2 *
120 × 120 9,0мм 30. 28кг 778,82 см 4 129,80 см 3 38,57 см 2 *
140 × 140 6,0мм 24.76кг 935,19 см 4 133.60 см 3 31,54 см 2 *
140 × 140 7,0мм 28.57кг 1061.44 см 4 151,63 см 3 36,40 см 2 *
140 × 140 8,0мм 32.29кг 1179,83 см 4 168,55 см 3 41,14 см 2 *
140 × 140 9,0мм 35.93кг 1290,58 см 4 184,37 см 3 45,77 см 2 *
150 × 150 7,0мм 30.77кг 1322.44 см 4 176.32 см 3 39.20 см 2 *
150 × 150 8,0мм 34.81кг 1472,85 см 4 196,38 см 3 44,34 см 2 *
150 × 150 9,0мм 38. 75кг 1614,37 см 4 215,25 см 3 49,37 см 2 *
150 × 150 10,0мм 42.61кг 1747.21 см 4 232.96 см 3 54.28 см 2 *
180 × 180 8,0мм 42.34кг 2634,06 см 4 292,67 см 3 53,94 см 2 *
180 × 180 9,0мм 47.23кг 2900,49 см 4 322,28 см 3 60,17 см 2 *
180 × 180 10,0мм 52.03кг 3153.95 см 4 350,44 см 3 66,28 см 2 *
180 × 180 12,0мм 61.36кг 3623,01 см 4 402,56 см 3 78,17 см 2 *
180 × 180 14,0мм 70.33кг 4043,41 см 4 449,27 см 3 89,59 см 2 *

Профильная труба ГОСТ. Перечень ГОСТов

Профильная стальная труба ГОСТ (труба, изготовленная по ГОСТу) - распространенный распространенный различных конструкций.Работы, при которых используются профильные трубы, используются с использованием изделий, соответствующих ГОСТам. К профильным трубам, которые имеются при наличии несущих конструкций, предъявляются серьезные требования по соблюдению размеров, допусков, материала изготовления и т.д. Применение профильной трубы ГОСТ обеспечивает качество изготовления и долговечность возводимых конструкций.

Перечень ГОСТов на профильные трубы:

  • ГОСТ 13663-86
  • ГОСТ 8645-68
  • ГОСТ 30245-2003
  • ГОСТ 25577-83
  • ГОСТ 8639-82

ГОСТ 13663-86. Название данного ГОСТа: «Трубы стальные профильные. Технические требования ». Распространяется на профильные бесшовные и сварные трубы общего назначения, изготовленные из углеродистой и легированной стали. Трубы изготавливаются бесшовными горячедеформированными, бесшовными холоднодеформированными, электросварными, электросварными холоднодеформированными, электросварными горячекалиброванными, а также изготавливаются методом печной сварки.

ГОСТ 8645-68 .Название данного ГОСТа: «Трубы стальные прямоугольные. Сортамент ». Распространяется на трубы стальные прямоугольные: трубы бесшовные горячедеформированные и холоднодеформированные, трубы электросварные, электросварные холоднодеформированные, электросварные горячекалиброванные, а также трубы, изготовленные методом печной сварки.

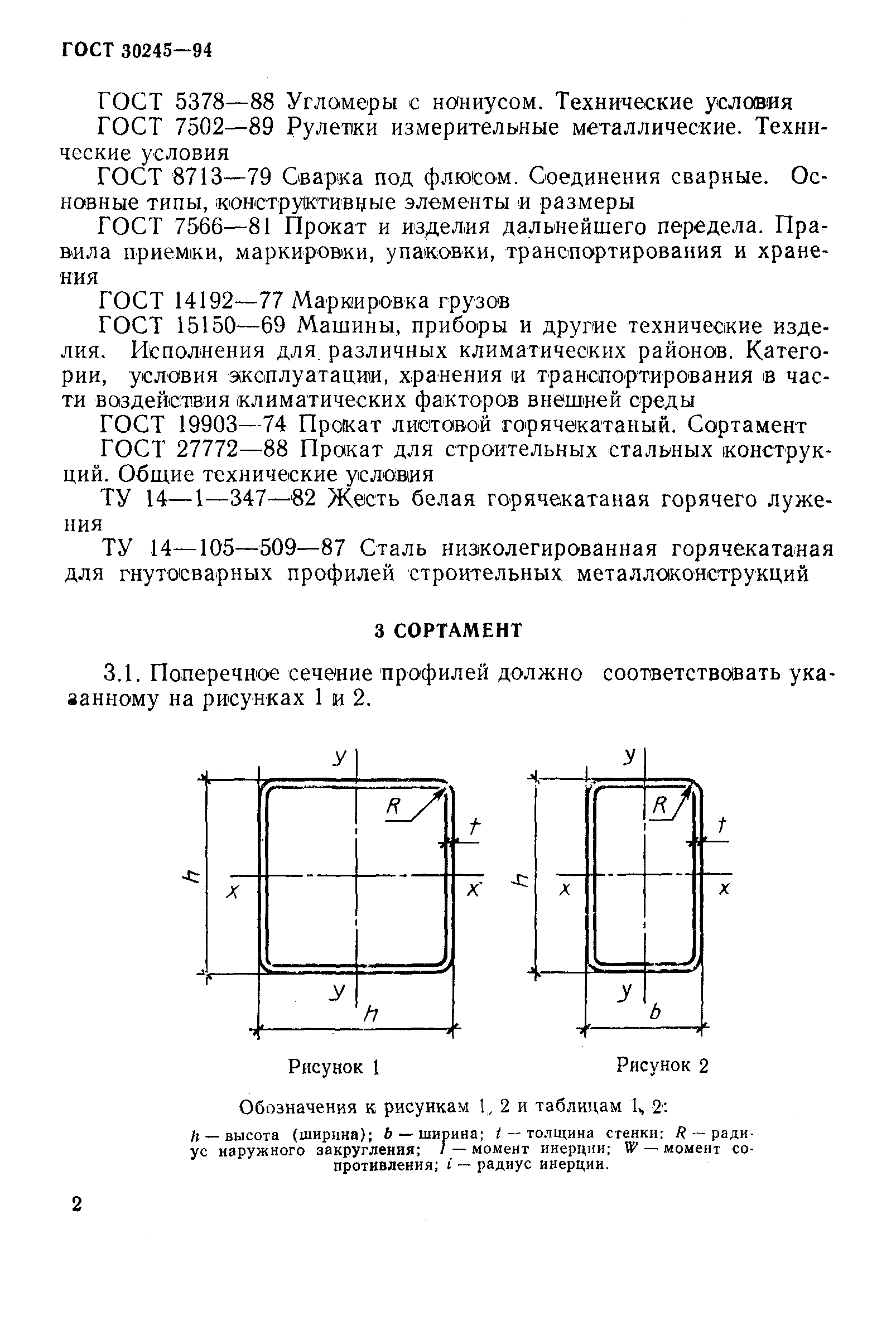

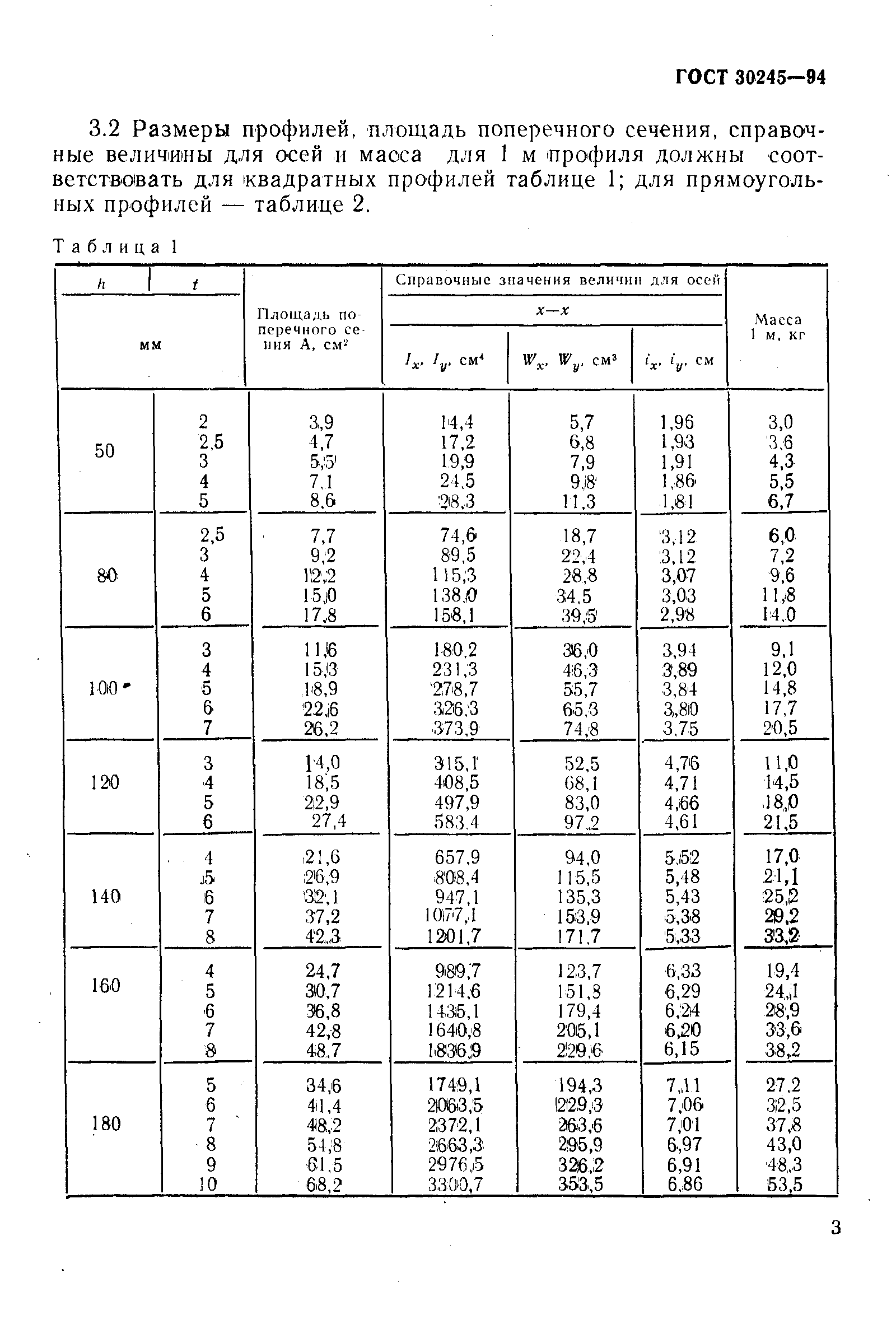

ГОСТ 30245-2003. Название данного ГОСТа: «Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций.Технические условия ». Распространяется на профильные гнутые трубы с прямоугольным или квадратным сечением.

ГОСТ 25577-83. Название данного ГОСТа: «Профили стальные гнутые замкнутые сварные квадратные и прямоугольные. Технические условия ». Распространяется на стальные гнутые замкнутые сварные квадратные и прямоугольные профили, которые применяются в сельскохозяйственном машиностроении, тракторостроении и других отраслях народного хозяйства

ГОСТ 8639-82. Название данного ГОСТа: «Трубы стальные квадратные. Сортамент ». Распространяется на профильные квадратные трубы: стальные бесшовные горячедеформированные и холоднодеформированные, электросварные, электросварные холоднодеформированные, электросварные горячекалиброванные, а также трубы, изготовленные методом печной сварки.

Основные характеристики профильной трубы ГОСТ:
  1. Длина. Стандартная длина профильных труб указана в ГОСТах, это трубы мерной длины.Также бывают трубы немерной длины, их сорта тоже.
  2. Материал, марка стали. В ГОСТах указывается марка стали. Они могут изготавливаться как из низколегированных сталей.
  3. Размер, толщина стенки. В зависимости от размера и толщины изменяется и вес профильной трубы.

В таблицах ГОСТов указываются размеры, ширина профиля, форма профильных труб, а также способ изготовления.Допуски и предельные отклонения профильных изделий должны соответствовать указанным в ГОСТах. На поверхности профильной трубы ГОСТ не должно быть видимых повреждений - трещин, борозд, рисок и т.д.

ООО «Регионметром» реализует профильные трубы высокого качества, соответствующие ГОСТ 13663-86, ГОСТ 30245-03.
Вся продукция сертифицирована.

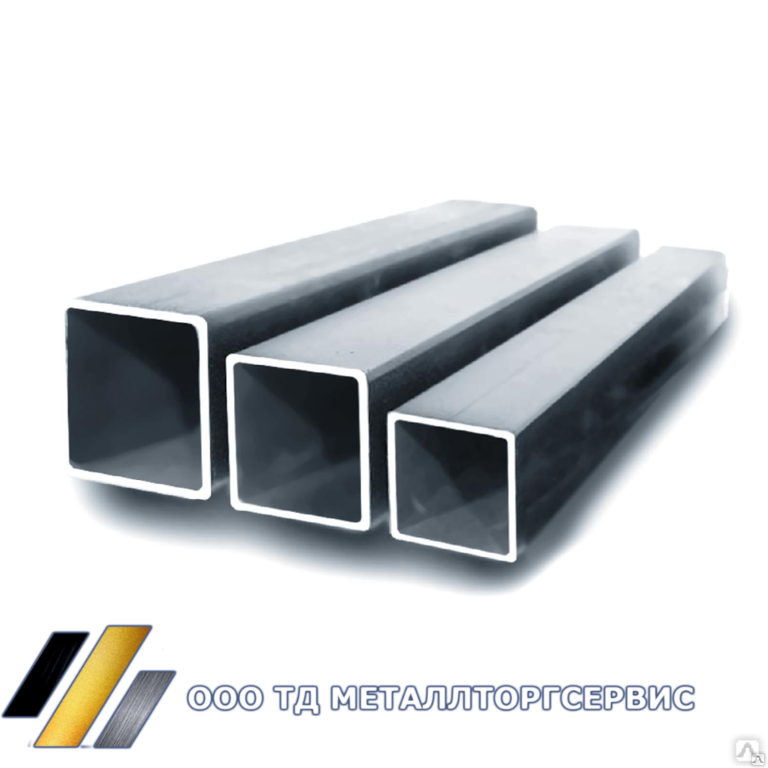

Труба профильная стальная - квадратная и прямоугольная

[huge_it_slider id = »3 ″]

Производство и технологические возможности

Труба профильная производства ООО «УМК» изготавливается на трубоэлектросварочном стане «48-140» южно-корейской фирмы «JUNGWOO EMC CO», ООО, годовой производительностью до 130 000 тонн в год.На заводе проводится обязательный контроль сварного шва.

Трубная продукция производства УМК может поставляться в виде прямоугольной или квадратной профильной трубы. Цена на профильную трубу зависит от объема, цены на горячекатаный штрипс и заказываемого типоразмера.

Стандарты, сертификаты и качество

На УМК, потребитель может купить трубы произведенные в соответствии со стандартами ГОСТами:

  • по сортаменту ГОСТ 8639-82 - квадратная труба;
  • по сортаменту ГОСТ 8645-68 - трубы прямоугольные;
  • по техническим требованиям ГОСТ 13663-86 - профильные.

Материалы

Трубы изготовляют:

- из углеродистой стали марок Ст1сп, Ст1пс, Ст1кп, Ст2сп, Ст2пс, Ст2кп, Ст3сп, Ст3пс, Ст3кп, Ст4сп, Ст4пс, Ст4кп по ГОСТ 380, марок 08, 08пс, 08кп, 10, 10пс, 10кп, 15, 15пс, 15кп, 20, 20пс, 20кп, 35, 45 по ГОСТ 1050, марки 08Ю по ГОСТ 9045;

- из легированной стали марок 09Г2, 09Г2С, 10ХСНД по ГОСТ 19281, марок 10Г2 и 30ХГСА по ГОСТ 4543.

Механические трубные стальные профильных квадратных труб по ГОСТ 8639-82 и прямоугольных по ГОСТ 8645-68, - производимые свойства УМК соответствуют техническим требованиям ГОСТ 13663-86 для нетермообработанных труб:

Механические свойства профильных труб

Марка стали Временное сопротивление разрыву σ в , Н / мм 2 (кгс / мм 2 ), не менее Относительное удлинение
δ 5 ,%, не менее
08Ю294 (30) 14
08, 08пс, 08кп 314 (32) 13
ст1сп, ст1пс, ст1кп 333 (34) 11
ст1сп, ст1пс, ст1кп 353 (36) 10
ст1сп, ст1пс, ст1кп 363 (37) 10
ст1сп, ст1пс, ст1кп 372 (38) 10
10, 10пс, 10кп 353 (36) 10
15, 15пс, 15кп 372 (38) 10
20, 20пс, 20кп 372 (38) 10

Размеры

На сегодняшний день профильная труба на УМК изготавливается квадратного сечения: 40, 50, 60, 80 и 100 мм (подробнее «Труба прямоугольная ГОСТ 8645«) и прямоугольного сечения: от 25х50 до 140х60 мм (подробнее «Труба квадратная ГОСТ 8639«) .

Описание

Профильные стальные трубы - один из видов металлопродукции, использование в качестве конструкционного материала. Сортамент производимых труб включает профиля различных форм, однако наиболее популярной является труба квадратная и труба прямоугольная. Пластичные свойства стали, используемые при их производстве, позволяют производить гнутые профильные трубы. Для гибки используются специальные станки и приспособления - трубогибы. Оцинкованная профильная металлическая труба представляет собой изделие изготовленное из холоднокатаной оцинкованной стали.

Область применения

Основное назначение профильных труб изготовление металлоконструкций. Из профильной трубы делается каркас строительных конструкций: фермы, ворота, теплица, навес и т.п. Кроме того, из нее могут изготавливаться такие изделия, как скамейка, лестница, беседка, калитка, забор и многие другие.

Преимущества

Основное назначение профильных труб с устойчивым сопротивлением поперечным нагрузкам. Плоскости находящиеся перпендикулярно перспективы давления обеспечивают высокое сопротивление давлению.Это свойство делает профильные трубы привлекательными по сравнению с гибкими круглыми. В случае же если направление известно заранее прочностные характеристики конструкции можно заранее усилить используя вместо квадратных прямоугольных. В целом получается что в строительных конструкциях данных видов труб можно снизить удельный стальных материалов, а значит и использовать расход их стоимости. Еще одним преимуществом является более устойчивое крепление различных строительных материалов к ровной плоскости.

Труба профильная квадратная ГОСТ 8639-82 | Продукция

Профильная труба квадратного сечения имеет ряд преимуществ по сравнению с другими видами стальных труб, которые применяются для решения подобных задач в строительстве. Преимущества квадратных металлических труб очевидны:

  • Удобства монтажа
  • Экономия на металле
  • Экономия ЛКМ
  • Универсальность

Данный тип профильного трубопровода химической и пищевой промышленности. Труба квадратная металлическая используется не только как конструкционный элемент при помощи оборудования и возведении сооружений, но и в бытовой сфере.

Размер стороны : 10 - 120 мм
Толщина стенки : 1 - 9 мм

Предельные отклонения:
по размеру стороны
A 10-30 мм: ± 0,3 мм
A 35-50 мм: ± 0,4 мм
A 60 - 120 мм: ± 0,8%
по толщине стенки
электросварные трубы: ± 10%,
холоднодеформированные: ± 12,5%
Примечания :

  1. До размера стороны 40 мм трубы могут выпускаться электросварными
  2. Холоднодеформированные трубы производят из сталей марок 10, 20, 35, 45
  3. Электросварные трубы производят из сталей марок 08кп, 10, 10пс, 20, Ст2сп, Ст2пс, Ст4сп, Ст4пс, Ст4кп
  4. Немерная длина: 1,5 - 9 м; мерная: 5 - 9 м
  5. Масса труб квадратного вычисляется с помощью трубного калькулятора
  6. Примененные холоднодеформированные трубы производятся термообработанными. Правка и обрезка концов - по дополнительному соглашению. Трубы с размерами свыше 80х80 мм без правки и обрезки концов
  7. Электросварные трубы производят без термообработки
  8. Контроль качества сварного шва осуществляется приборами неразрушающего контроля
Сортамент

Размер стороны, мм

Толщина стенки, мм

1

1,5

2

2,5

3

3,5

4

5

6

7

8

9

10

15

20

25

30

35

40

42

45

50

60

70

80

90

100

110

120

Обозначения в таблице сортамента
Трубы изготавливаются электросварными
Трубы изготавливаются бесшовными и электросварными
Трубы изготавливаются бесшовными

Механические свойства

Марка стали

Временное сопротивление, Н / мм 2 (мин)

Предел текучести, Н / мм 2 (мин)

Относительное удлинение,% (не менее)

10

343

206

24

20

412

245

20

35

510

294

18

45

549

323

14

Химический состав (%, максимум)

марка стали

С

Si

Мн

Cr

Ni

Пн

S

-п.

Cu

N

08кп

0,05-0,12

0,03

0,25-0,50

0,10

0,04

0,035

0,006

10

0,07-0,14

0,17-0,37

0,35-0,65

0,15

0,3

10пс

0,07-0,14

0,05-0,17

0,35-0,65

0,15

0,3

0,04

0,035

0,3

10кп

0,07-0,14

0,07

0,35-0,65

0,15

0,3

0,04

0,035

0,3

20

0,17-0,24

0,17-0,37

0,35-0,65

0,25

0,25

0,03

0,025

0,3

35

0,32-0,40

0,17-0,37

0,50-0,80

0,25

0,30

0,04

0,035

0,3

45

0,42-0,45

0,17-0,37

0,50-0,80

0,25

0,04

0,035

Ст2сп

0,09-0,15

0,15-0,30

0,25-0,50

0,30

0,05

0,04

0,01

Ст2пс

0,09-0,15

0,05-0,15

0,25-0,50

0,30

0,05

0,04

0,01

Ст4сп

0,18-0,27

0,15-0,30

0,40-0,70

0,30

0,05

0,04

Ст4пс

0,18-0,27

0,05-0,15

0,40-0,70

0,30

0,05

0,04

Ст4кп

0,18-0,27

0,05

0,40-0,70

0,30

0,05

0,04

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
