Уголок гнутый равнополочный по ГОСТ 19771–93
- 1. Сортамент и масса 1 м проката
- 2. Предельные отклонения размеров и массы
- 3. Предельные отклонения по длине
Технические условия на гнутые равнополочные уголки регламентируются ГОСТ 19771–93. Данный стандарт распространяется на стальные гнутые равнополочные уголки, изготовляемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из стали углеродистой обыкновенного качества, качественной конструкционной и низколегированной.
По точности профилирования уголки подразделяют на:
- А — высокой точности;
- Б — повышенной;
- В — обычной.

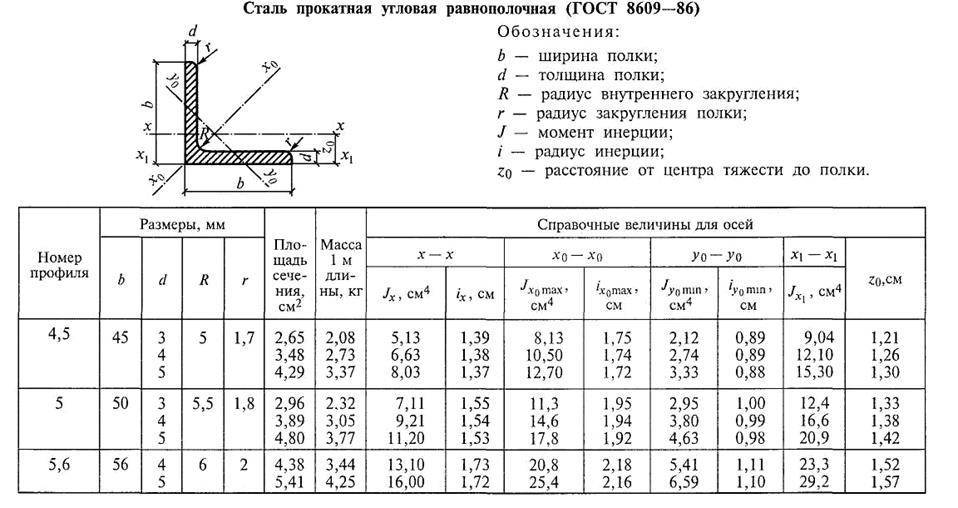

Рис. 1. Уголок гнутый равнополочный по ГОСТ 19771–93
Условные обозначения: b — ширина полки; S — толщина полки; R — радиус сопряжения.
Таблица 1. Размеры и масса уголков из углеродистой
качественной стали с временным сопротивлением разрыву не более 460 МПа
| b, мм | S, мм | R, не более, мм | Масса 1 м, кг | Количество метров в 1 т |
| 36 | 3 | 4 | 1,569 | 637,2 |
| 40 | 2,5 | 3 | 1,485 | 673,3 |
| 40 | 3 | 4 | 1,758 | 568,9 |
| 50 | 3 | 4 | 2,229 | 448,7 |
| 50 | 4 | 6 | 2,907 | 344,0 |
| 60 | 3 | 4 | 2,700 | 370,4 |
| 60 | 4 | 6 | 3,535 | 282,9 |
| 70 | 4 | 6 | 4,163 | 240,2 |
| 80 | 3 | 4 | 3,642 | 274,6 |
| 80 | 4 | 6 | 4,791 | 208,7 |
| 80 | 5 | 7 | 5,924 | 168,8 |
| 80 | 6 | 9 | 7,011 | 142,6 |
| 80 | 7 | 9 | 8,113 | 123,3 |
| 100 | 4 | 6 | 6,047 | 165,4 |
| 100 | 5 | 7 | 7,494 | 133,4 |
| 100 | 6 | 9 | 8,895 | 112,4 |
| 100 | 7 | 9 | 10,31 | 96,99 |
| 120 | 5 | 7 | 9,064 | 110,3 |
| 120 | 6 | 9 | 10,78 | 92,77 |
Таблица 2.
Размеры и масса уголков
из углеродистой полуспокойной и спокойной стали обыкновенного качества,
углеродистой качественной с временным сопротивлением разрыву более 460 МПа и низколегированной стали
| b, мм | S, мм | R, не более, мм | Масса 1 м, кг | Количество метров в 1 т |
| 55 | 3 | 7 | 2,434 | 410,9 |
| 60 | 3 | 7 | 2,669 | 374,6 |
| 70 | 4 | 10 | 4,109 | 243,4 |
| 80 | 4 | 10 | 4,737 | 211,1 |
| 80 | 5 | 10 | 5,873 | 170,3 |
| 100 | 4 | 10 | 5,993 | 166,9 |
| 100 | 5 | 10 | 7,443 | 134,4 |
| 100 | 6 | 14 | 8,794 | 113,7 |
| 120 | 5 | 10 | 9,013 | 110,9 |
| 160 | 4 | 10 | 9,761 | 102,5 |
Примечание.
Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
Уголки изготавливают длиной от 3 до 12 м. По длине уголки подразделяют на:
- мерной длины;
- мерной длины с немерной в количестве не более 7 % от массы партии;
- кратной мерной длины;
- кратной мерной длины с немерной в количестве не более 7 % от массы партии;
- немерной длины.
вернуться к содержанию
Таблица 3. Предельные отклонения по ширине полок, мм
| Ширина полки, мм | Точность профилирования | |||
| Высокая по толщине | Повышенная обычная | |||
| До 2,5 | От 2,5 | |||
| До 50 включ. | ±0,75 | ±1,00 | ±1,25 | ±1,50 |
| От 50 до 100 включ. | ±1,00 | ±1,25 | ±1,50 | ±2,00 |
От 100 до 150 включ. | ±1,25 | ±1,50 | ±2,00 | ±2,50 |
| От 150 | ±1,50 | ±1,75 | ±2,50 | ±3,00 |
Предельные отклонения угла 90° не должны превышать:
- ± 1°30′ — для уголков с шириной полки до 80 мм;
- ± 1° — для уголков с шириной полки свыше 80 мм.
Определение размеров поперечного сечения, а также скручивания, кривизны, отклонения угла 90° и волнистости полок уголков в зависимости от точности профилирования производят на расстоянии от торцов не менее:
- для профилей высокой точности — 100 мм;
- для профилей повышенной точности — 150 мм;
- для профилей обычной точности — 300 мм.
вернуться к содержанию
Таблица 4. Предельные отклонения
по длине уголков мерной и кратной мерной длины, мм
| Длина, L, м | Точность порезки | |
| Высокая | Обычная | |
До 6 включ. | +30 | +40 |
| От 6 до 7 включ. | +40 | +30 |
| От 7 | +(40+5•(L–7)) | +80 |
вернуться к содержанию
‹ Уголки по международным и зарубежным стандартам Вверх по содержанию Уголок гнутый неравнополочный по ГОСТ 19772–93 ›
ГОСТ 14350-80 / Ауремо
ГОСТ 33439-2015 ГОСТ Р 55104-2012 ГОСТ Р 54565-2011 ГОСТ Р 54384-2011 ГОСТ Р ИСО 4063-2010 ГОСТ Р ИСО 857-1-2009 ГОСТ Р ИСО 17659-2009 ГОСТ Р ИСО 857-2-2009 ГОСТ Р 52793-2007 ГОСТ 18296-72 ГОСТ 18295-72 ГОСТ 21910-76 ГОСТ 17325-79 ГОСТ 17349-79 ГОСТ Р 50724.1-94 ГОСТ 19521-74 ГОСТ 11969-79 ГОСТ 14350-80 ГОСТ 25501-82 ГОСТ 16482-70 ГОСТ 19250-73 ГОСТ 18978-73 ГОСТ 20495-75 ГОСТ 17359-82 ГОСТ 2601-84 ГОСТ 15830-84 ГОСТ 28548-90 ГОСТ 19248-90 ГОСТ Р 50724.2-94 ГОСТ 5272-68 ГОСТ 19200-80 ГОСТ 18970-84 ГОСТ 21014-88 ГОСТ 29273-92 ГОСТ Р 50724.3-94 ГОСТ 28377-89 ГОСТ Р 50542-93
- гост-14350-80. pdf (319,56 КиБ)
ГОСТ 14350-80
pdf (319,56 КиБ)
ГОСТ 14350-80
Группа В00
ГОСТ СССР
Профили гнутые
Термины и определения
Профили гнутые раздел. Термины и определения
Дата введения 1981−07−01
РАЗРАБОТАН Министерством черной металлургии СССР
ИСПОЛНИТЕЛИ
Трачевский И.С., Юнг И.С., Грин И.М. Козлов, А.И. Ковбой Обзор
9000 2 ВНЕСЕН Министерством черной металлургии СССРЗам. Министр А. Ф. Борисов
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта СССР от 5 июня 1980 г. 2580 N
ЗАМЕНИТЬ ГОСТ 14350-69
Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения в данной области гнутых профилей проката, изготовленных методом гибки профилегибочных узлов из черных и цветных металлов и сплавов.
Стандарт устанавливает термины и определения в области ассортимента гнутых профилей, изготовляемых методом штамповки и волочения.
Термины установленные стандартом обязательны для использования во всех видах документации, научной, технической, учебной и справочной литературы.
Для каждого понятия есть единый стандартизированный термин. Использование терминов — синонимов нормализованного термина — запрещено. Недопустимо использование терминов-синонимов, приведенных в стандарте в качестве ссылки и отмеченных примечанием «НДП».
Для некоторых стандартизированных терминов в стандарте приведены в качестве ссылок их краткие формы, которые могут быть использованы в случаях, исключающих возможность их различного толкования.
Установленные определения могут при необходимости изменять форму представления, предотвращая нарушение понятий.
В стандарте в качестве ссылки даны иностранные эквиваленты стандартизированных терминов на немецком (D), английском (E) и французском (F) языках.
В стандарте перечислены индексы, содержащиеся в этом термине, на русском языке и их зарубежные эквиваленты.
Стандарт является справочным приложением, содержащим термины и определения элементов гнутых профилей проката.
Стандартные термины выделены жирным шрифтом, а недействительные синонимы — курсивом.
| Термин | Определение | Чертеж | |
| ЗАГОТОВКА ДЛЯ ПРОФИЛИРОВАНИЯ | |||
| 1. Заготовка для профилирования Заготовка ПНР. Исходный бланк D. Halbzeug E. Blank F. Ebauche | Прокат, предназначенный для изготовления гнутых профилей | – | |
| 2. Плоская заготовка для профилирования Плоская заготовка D. Флахшталь E. Плоская заготовка F. Эбош | От заготовки к профилю постоянной толщины. Примечание. Заготовка может представлять собой лист, полосу и рулонную ленту, поставляемую в рулонах | ||
3. Формовка заготовки D. Vorgeformtes Halbzeug E. Фасонная заготовка F. Ebauche profilee | Заготовка для профилирования с переменной толщиной по ширине | ||
| 4. Заготовка биметаллическая для профилирования Заготовка биметаллическая D. Plattierhalbzeug E. Заготовка биметаллическая F. Ebauche bimetalligue | Заготовка к профилю, состоящая из двух металлов | – | |
5. Заготовка для профилирования с покрытием Заготовка с покрытием D. Halbzeug mit E. Заготовка с покрытием Ф. Эбош | Заготовка для формовки, на поверхность которой нанесено защитно-декоративное покрытие | – | |
6. Заготовка перфорированная для профилирования Перфорированная заготовка D. E. Перфорированная заготовка F. Ebauche | Заготовка для профилирования периодически повторяющихся по длине отверстий | – | |
ПРОФИЛЬ ПРОФИЛЬНЫЙ ПРОКАТ | |||
7. Прокат гнутый Профиль гнутый D. Gebogenes Leichtprofil E. Профили F. | Профиль проката, полученный профилированием заготовки для профилегибочных агрегатов | – | |
8. Прокат гнутый биметаллический Профиль гнутый биметаллический D. Gebogenes Plattierprofil E. Профиль биметаллический 9 0003 F. биметаллический | Прокат гнутый профильный из биметаллических заготовок для профилирования | – | |
9. Стальное покрытие гнутого профиля Криволинейный профиль с покрытием D. Gebogenes Profil mit E. F. | Прокат гнутый профильный, изготовленный из заготовки с покрытием или на поверхность которого нанесено покрытие | – | |
10. Профиль гнутый перфорированный Профиль гнутый перфорированный D. Perforiertes gebogenes Profil E. Профилированный перфорированная секция F. | Прокат гнутый профильный, изготовляемый из перфорированных заготовок для профилирования | ||
11. Прокат изогнутого профиля Профиль изогнутого большого пальца D. geriffeltes Gebogenes Profil 9 0002 E. Профилированный профиль с накаткойF. | Криволинейный прокат с повторяющейся рифленой поверхностью | ||
12. Прокат гнутого тянутого профиля Расширенный металлический гнутый профиль D. E. Профилированный профиль с насечкой F. | Стальная штамповка гнутого профиля, периодически повторяющаяся по длине. Примечание. При нанесении на штамповку металлическая часть может быть удалена | ||
13. Сортовой гнутый профиль прокат Сортовой гнутый профиль D. Gebogenes Formprofil E. Профилированный стержень Ф. | Криволинейные профилированные полки, стены и гофры, соединяющиеся для изгиба основания | ||
14. Зона изгиба ПНР. Гнутый угловой профиль D. Gebogenes Winkelprofil E. Профилированный уголок F. | Сортовой изогнутый профиль, образованный двумя полками, расположенными под прямым углом. Примечание. В зависимости от размера полок углы могут быть равными и неравными | ||
15. Швеллер гнутый ПНР. U-образный изогнутый профиль U-образный изогнутый профиль D. Gebogenes, U-Profil E. Швеллер с рулонным покрытием F. Coulisse | Сортовой изогнутый профиль, образованный стеной и двумя полками, расположенными с одной стороны стены под прямым углом. Примечание. В зависимости от размера полок швеллеры могут быть равными и неравными | ||
| 16. Профиль гнутый Зета прокат Профиль гнутый Зета ПНР. Z-образный профиль D. Z-образный профиль Gebogenes E. Z-образный профиль F. Zed | Прокат сортового гнутого профиля, образованный стеной и двумя полками, расположенными по разные стороны стены под прямым углом. Примечание. В зависимости от размера полок z профили могут быть равновеликими и неравнополочными | ||
17. Свайный гнутый профиль в аренду Свайный гнутый профиль D. Gebogenes Hutprofill E. Профилированный профиль шляпки (корыта) Ф. Омега | Разновидный гнутый профиль-прокат образован тремя стенками, две из которых имеют одинаковые размеры в одну сторону и две полки, обращенные наружу профиля Примечание. В зависимости от размера профили полок могут быть равнополочными и неравнополочными | ||
18. С-образный изогнутый профиль проката С-образный изогнутый профиль D. Gebogenes C-Profil 90 002 E. Профилированный C-образный профильF. en С | Сортовой гнутый профиль-прокат образован тремя стенками, две из которых одинакового размера и направлены в одну сторону, и двумя полками, направленными внутрь профиля. Примечание. В зависимости от размера полок С-образные профили могут быть равнополочными и неравнополочными | ||
19. Несворный пористый гнутый профиль прокат Порочный гнутый профиль D. Gebogenes Rohrprofil E. Профиль трубчатый гнутый F. Соединение труб | Сортовой прокат гнутого профиля, элементы которого образуют замкнутый контур. Примечание. В зависимости от размеров стен закрытые профили могут быть квадратными или прямоугольными | ||
20. Прокат специального гнутого профиля Специальный гнутый профиль D. Gebogenes Spezialprofil E. Профилированный специальный профиль F. spezial 9 0068 | Сортовой гнутый профиль проката специальной комплектации | Профиль Прокат сортового гнутого профиля, замкнутый контур которого скреплен приваркой полок. Примечание. В зависимости от размера и количества стенок сварные профили могут быть квадратными, прямоугольными и треугольными | |
22. Профиль гнутый с элементами двойной толщины D. Gebogenes Profil mit Элементен дер Доппельдике E. Профиль гнутый с элементами двойной толщины F. Профиль aux d epaisseur двойной | Сортовой криволинейный профиль проката с углом изгиба 180° без внутреннего радиуса кривизны | ||
23. Профиль гнутый прокатный с элементами разной толщины Профиль гнутый с элементами разной толщины D. Gebogenes Profil mit Elementen дер вариабелен Дике E. Профиль гнутый с деталями переменной толщины F. Доп. | Сортовой профиль проката из фасонного проката | ||
24. Гофрированный лист гнутый прокат Гофрированный изогнутый профиль 2 E. Гофрированный профиль F. | Листовой гнутый профиль проката с повторением по ширине гофры и длиной, равной длине профиля. Примечания: 1. Ширина гнутого профиля профнастила должна быть больше высоты гофра в 3 раза. 2. Гофрированные гнутые профили могут быть трапециевидной, полукруглой, овальной, треугольной, прямоугольной и полузамкнутой формы гофра | ||
Perforiertes Halbzeug
Профилированный профиль с покрытием
Кербпрофиль Gebogenes
Профиль гнутый прокатный с элементами двойной толщины АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА РУССКОМ ЯЗЫКЕ
| Пусто | 1 |
| Заготовка биметаллическая | 4 |
| Заготовка для профилирования | 1 |
| Заготовка для профилирования биметалла | 4 |
| Профилируемая заготовка перфорированная | 6 |
| Заготовка для профилирования плоских | 2 |
| Заготовка для профилирования с покрытием | 5 |
| Заготовка для профилей | 3 |
| Оригинальная заготовка | 1 |
| Заглушка перфорированная | 6 |
| Заглушка плоская | 2 |
| Заготовка с покрытием | 5 |
| Заготовка фасонная | 3 |
| Профиль изогнутый | 7 |
| Профиль изогнутый биметаллический | 8 |
| Загнутый профиль | 19 |
| Профиль изогнутый z | 16 |
| Профилированный поддон | 17 |
| Профиль гнутый гофрированный | 24 |
| Профиль изогнутый для большого пальца | 11 |
| Профиль изогнутый перфорированный | 10 |
| Гнутый профиль из просечно-вытяжного листа | 12 |
| Профиль гнутый сварной | 21 |
| Профиль гнутый специальный | 20 |
| Профили гнутые | 13 |
| Профиль с рулонным покрытием | 9 |
| Профиль гнутый с элементами двойной толщины | 22 |
| Профиль гнутый с элементами разной толщины | 23 |
| Уголок изогнутый | 14 |
| Профиль гнутый швеллерный | 15 |
| Профиль гнутый С-образный | 18 |
| Z-образный профиль | 16 |
| Профиль гнутый П-образный | 15 |
| Профиль изогнутый | 7 |
| Профиль прокат гнутый биметаллический | 8 |
| Профиль прокат гнутый закрытый несворный | 19 |
| Профиль прокатный гнутый закрытый сварной | 21 |
| Профиль изогнутый z | 16 |
| Профиль найма изогнутый | 17 |
| Профиль прокат гнутый лист гофрированный | 24 |
| Профильный прокат изогнутого пальца | 11 |
| Профиль прокатный рулонный перфорированный | 10 |
| Профильный прокат гнутый просечно-вытяжной лист | 12 |
| Профиль из гнутого проката | 13 |
| Профиль прокатный специальный | 20 |
| Профиль прокатный с рулонным покрытием | 9 |
| Прокат профильный гнутый с элементами двойной толщины | 22 |
| Профильный прокат гнутый с элементами разной толщины | 23 |
| Профиль гнутый С-образный | 18 |
| Изогнутая | 14 |
| Канал | 15 |
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ В НЕМЕЦКОМ ЯЗЫКЕ
| Flachstahl | 2 |
| Gebogenes-C-Profil | 18 |
| Gebogenes FormprofiI | 13 |
| Geriffeltes Gebogenes Profil | 11 |
| Gebogenes Hutprofil | 17 |
| Гебоген Кербпрофиль | 12 |
| Gebogenes Leichtprofil | 7 |
| Gebogenes Profil mil Elementen der Doppeldicke | 22 |
| Gebogenes Profil mit Elementen der variabelen Dicke | 23 |
| Gebogenes Plattierprofil | 8 |
Gebogenes Profil mit | 9 |
| Гебоген Rohrprofil | 19 |
| Gebogenes Spezialprofil | 20 |
| Гебоген-U-профиль | 15 |
| Гебоген Винкельпрофиль | 14 |
| Гебоген-Z-профиль | 16 |
| Geschweistes gebogenes Profil | 21 |
| Хальбзойг | 1 |
Halbzeug mit | 5 |
| Perforiertes gebogenes Profil | 10 |
| Perforiertes Halbzeug | 6 |
| Plattierhalbzeug | 4 |
| Риппенблех | 24 |
| Vorgeformtes Halbzeug | 3 |
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА АНГЛИЙСКОМ ЯЗЫКЕ
| Биметаллическая заглушка | 4 |
| Биметаллический гнутый профиль | 8 |
| Пусто | 1 |
| Заготовка с покрытием | 5 |
| Гофрированный профиль | 24 |
| Плоская заглушка | 2 |
| Перфорированная заглушка | 6 |
| Уголок гнутый | 14 |
| Профилированный стержень | 13 |
| Швеллер гнутый | 15 |
| Профили с покрытием | 9 |
| Профилированный S-образный профиль | 18 |
| Профилированная шляпная (корытная) секция | 17 |
| Профилированный профиль с накаткой | 11 |
| Профилированный профиль с насечкой | 12 |
| Профнастил перфорированный | 10 |
| Профнастил | 7 |
| Профилированный специальный профиль | 20 |
| Профнастил с элементами двойной толщины | 22 |
| Профиль гнутый с деталями переменной толщины | 23 |
| Профилированный трубчатый профиль | 19 |
| Профнастил сварной | 21 |
| Профилированный Z-образный профиль | 16 |
| Фасонная заготовка | 3 |
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА ФРАНЦУЗСКОМ ЯЗЫКЕ
| 14 | |
| Кулиса | 15 |
| Эбош | 1 |
Эбош | 5 |
| Биметаллический эбауш | 4 |
Эбош | 6 |
| Накладка на шлиф | 2 |
| Ebauche profilee | 3 |
| Омега | 17 |
| 7 | |
| 9 | |
двойной | 22 |
переменная | 23 |
биметаллический | 8 |
| 12 | |
en S | 18 |
| 11 | |
| 10 | |
| 13 | |
и | 24 |
| 21 | |
специальный | 20 |
| Соединение труб | 19 |
| Зед | 16 |
Приложение (справочное).
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ЭЛЕМЕНТОВ ПРОКАТНЫХ ПРОФИЛЕЙ Приложение
Справочник
| Термин | Определение | Чертеж |
| 1. Радиус кривизны гнутого профиля проката | Радиус внутренней или наружной поверхности места изгиба гнутого профильного проката | |
| 2. Угол изгиба проката гнутого профиля | Центральный угол возвышения отгиба гнутого проката | |
| 3. Обжим гнутого проката | Элемент криволинейного профильного проката, образованный не менее чем тремя местами изгиба, два из которых имеют кривизну разного знака. Примечание. Между местами изгиба гофра могут быть прямые | |
| 4. Стенка из гнутого профиля проката | Плоский участок проката гнутого профиля, ограниченный двумя местами изгиба. Примечание. На стене могут быть гофры | |
| 5. Полка гнутого профиля прокат | Крайний плоский элемент гнутого профильного проката | |
6. Кромка гнутого профильного проката | Боковая продольная поверхность любых наружных элементов гнутого профильного проката |
Электронный текст документа
подготовлен ООО «Кодекс» и проверен:
официальное издание
М.: Издательство стандартов, 1980
30 стильных идей оформления углов
Читайте McKendree Пустые углы, как правило, выпирают и делают в остальном красивые комнаты неуклюжими — они немного похожи на меня на Поле для софтбола в старшей школе: мертвый груз, но с таким большим потенциалом (за исключением моего случая, этот потенциал был ограничен классной комнатой). На самом деле ни одно пространство не будет полным, пока все его уголки не будут с любовью украшены. И, к счастью, украшение углов, как правило, несложно. Иногда все, что нужно, это акцентный стул, стена-галерея или комнатное растение. Так что продолжайте читать, чтобы узнать о 30 стильных идеях оформления углов, чтобы отполировать каждый сантиметр вашего дома.
Реклама – Продолжить чтение ниже. кофейная станция. Включите цвет для игривого сюрприза, когда вы открываете дверь. Дизайнер Джин Лю выровняла заднюю часть полок зеркальной панелью для дополнительного блеска. А если у вас нет шкафа, вам поможет барная тележка.
2
Подойдет и винный шкаф
Laure JolietЭтот отдельно стоящий предмет для хранения сорвет джекпот в небольшом домашнем баре. Он достаточно тонкий, чтобы его можно было задвинуть в угол, не блокируя полезное пространство, а минималистичный дизайн гарантирует, что он не займет слишком много визуального пространства. Таким образом, мы можем сосредоточиться на великолепных линиях этого дивана для гостиной от ETC.etera.
Реклама – Продолжить чтение ниже
3
Украсьте подоконники
Ngoc Minh Ngo Чтобы каждый уголок был в идеальном состоянии, украсьте подоконники растениями. Это ваш шанс показать эти красивые вазы и керамику.
4
Сделайте свою собственную “тележку для бара”
ДЖЕССИ ПРЕЗАФитц Пуллинз использовал небольшой шкафчик, чтобы подпирать посуду и держать стаканы в этой столовой. Это отличная альтернатива для тех, кто не хочет тратиться на новую барную тележку и может перепрофилировать существующий комод или тумбочку.
Реклама – Продолжить чтение ниже
5
Заполните угловую тележку растениями
Питер Фрэнк ЭдвардсИли обратите внимание на этот веселый солярий, созданный Хизер Чеддак Хиллегас, и украсьте свою угловую тележку для бара растениями вместо посуды. Если дверь открывается в комнату, сдвиньте тележку немного в сторону от угла, чтобы она была на виду (и ее постоянно не били).
6
Придайте ему смысл
Джеймс Меррелл Придайте своему ранее неиспользованному уголку реальное ощущение смысла, установив рабочую станцию, которую вы действительно будете использовать в нем.
Всегда хотели туалетный столик, но не было гардеробной, чтобы поставить его? Преобразите угол спальни, как это сделала Кейт Рид, с помощью небольшого письменного стола, стула, лампы и зеркала.
Реклама – Продолжить чтение ниже
7
Скольжение в пьедестале
Corinne Mathern DesignВысокий пьедестал или колонна идеально подходят для установки в узком или неудобном углу. Это может дать вам место для мелочей или ваз. Тион в прихожей от Corinne Mathern Studio идеально вписывается в интерьер.
8
Установите виньетку
Shade DeggesВ маленьких уголках используйте несколько предметов, чтобы внести свой вклад в повествование об остальной части дома, не создавая ощущения беспорядка. Дизайнер Jae Joo использовала старинный комод для дополнительного хранения, украсила его несколькими декоративными предметами и повесила за ним произведения искусства для баланса.
Реклама – Продолжить чтение ниже
9
Повесить галерею на стену
Читать McKendree Вам не нужна большая стена для галереи вашей мечты — угол подойдет.
Используйте пустое пространство, чтобы создать привлекательный асимметричный дисплей. Чтобы создать еще более привлекательный фон, покрасьте стены в новый цвет. Мы копаем этот угольный уголок от Элизабет Купер Дизайн.
10
Повесьте стул
Студия дизайна RomanekНичто так не повышает веселье, как игривый штрих в гостиной. Это красивое кожаное кресло в гостиной, разработанное студией дизайна Romanek, доказывает нашу точку зрения. Это идеальное сочетание уюта и прохлады.
Реклама – Продолжить чтение ниже
11
Угловые полки
LAURE JOLIETСвободное пространство на стене служит отличным фоном для встроенного книжного шкафа или на такой кухне от Reath Design, как место для специй и других вещей. кладовая товары. Этот нестандартный угловой стеллаж визуально соединяет две стены и добавляет некоторый угловой контраст к круглым светильникам.
12
Экран-витрина
Николь Франзен Скульптурная складная ширма может функционировать как произведение искусства, а благодаря своей гибкости и гибкости она также идеально подходит для установки в углу.
Advertisement – Продолжить чтение ниже
13
Выбирайте секции с умом
ERIC PIASECKIВ гостиной или семейной комнате секционные кресла — идеальный вариант для сидения, который можно разместить прямо в углу. Форма также способствует более легкому разговору, что делает его идеальным для развлечений и семейных вечеров.
14
Подготовьте место для мелочей
Николь ФранзенЕсли у входа есть неудобный угол, сделайте из него что-нибудь полезное, например, консоль или пьедестал. Используйте его, чтобы подпирать цветы и собирать всякие мелочи.
Advertisement – Продолжить чтение ниже
15
Перестановка мебели
Николь Франзен Кто бы ни сказал, что минимализм не может быть уютным, он обязательно переосмыслит ситуацию, когда увидит эту гостиную от Space Exploration Design. приставной столик расположен в углу и окружен диваном, что обеспечивает дополнительную площадь поверхности для акцентного освещения и произведений искусства.
16
Установка угловой полки
В этой небольшой ванной комнате, спроектированной Corinne Mathern Studios, крошечная полка превращает неудобный угол (что еще можно сделать в этом ограниченном пространстве?) в нечто стильное и практичное. Он достаточно большой, чтобы в него поместились несколько косметических средств или ваза с цветами. Либо держите его на той же высоте, что и раковина, либо ставьте прямо между раковиной и зеркалом.
Реклама – Продолжить чтение ниже
17
Вставьте в туалетный столик
2LG StudioЕсли у вас есть дополнительное место в углу спальни, выдвиньте тонкий туалетный столик и табуретку. Это будет хорошее место, где можно посидеть, пока вы будете готовиться утром и вечером. Обратите внимание на эту спальню, разработанную 2LG Studio.
18
Создание уголка у окна
Tamsin Johnson Interiors Создание собственного уголка у окна для дополнительных сидений, а также для придания углу большего размера.
