ГОСТ 17473-80 Винты с полукруглой головкой

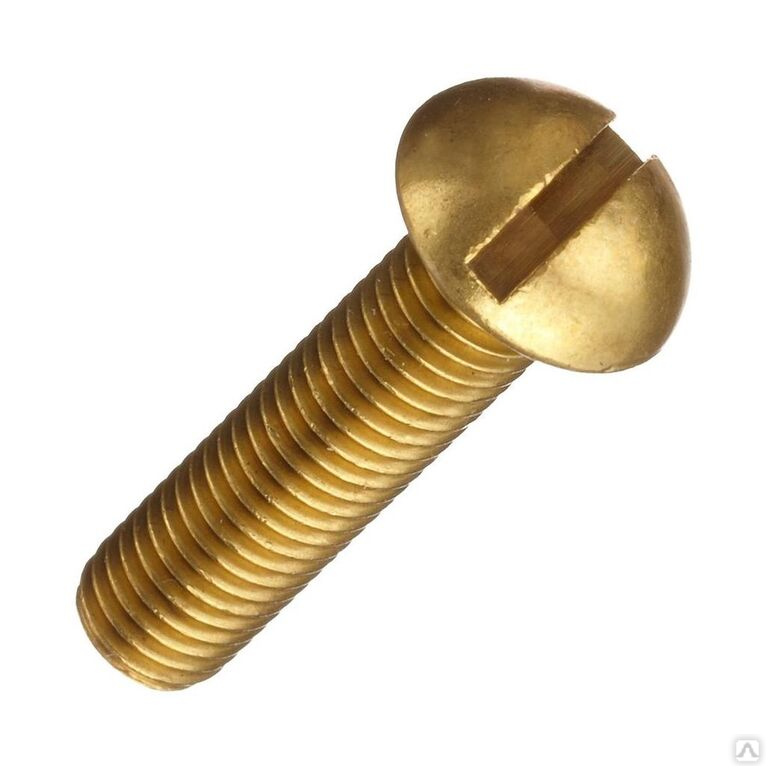

Винт с полукруглой головкой ГОСТ 17473-80

Материал: Алюминий / Латунь / Сталь St;
Класс прочности: 3,6; 4,6; 4,8; 5,8;
Покрытие: Без покрытия / Zn Цинк / Zn gelb Цинковое с желтым хроматированием;
Класс точности: A, B;
Поле допуска резьбы: 6g.

Используется в машиностроении, приборостроении, автомобилестроении, мебельной промышленности для соединения деталей машин, механизмов совместно с шайбами, гайками, втулками и прочими отверстиями с соответствующим размером резьбы, при различных соединениях и креплениях элементов.

Близкие аналоги (ISO, DIN, EN ISO):
СтандартНаименованиеПримечание

DIN 85 (EN ISO 1580)

Винт с цилиндрической головкой с прямым шлицем и закругленным торцомСуществует различия в параметрах изделия. По форме шлица DIN 85 (EN ISO 1580) соответствует ГОСТ 17473-80 (исполнение 1).

DIN 7985 (EN ISO 7045)

Винт с цилиндрической головкой с крестообразным шлицем и закругленным торцомСуществует различия в параметрах изделия. По форме шлица DIN 7985 (EN ISO 7045) соответствует ГОСТ 17473-80 (исполнение 2).

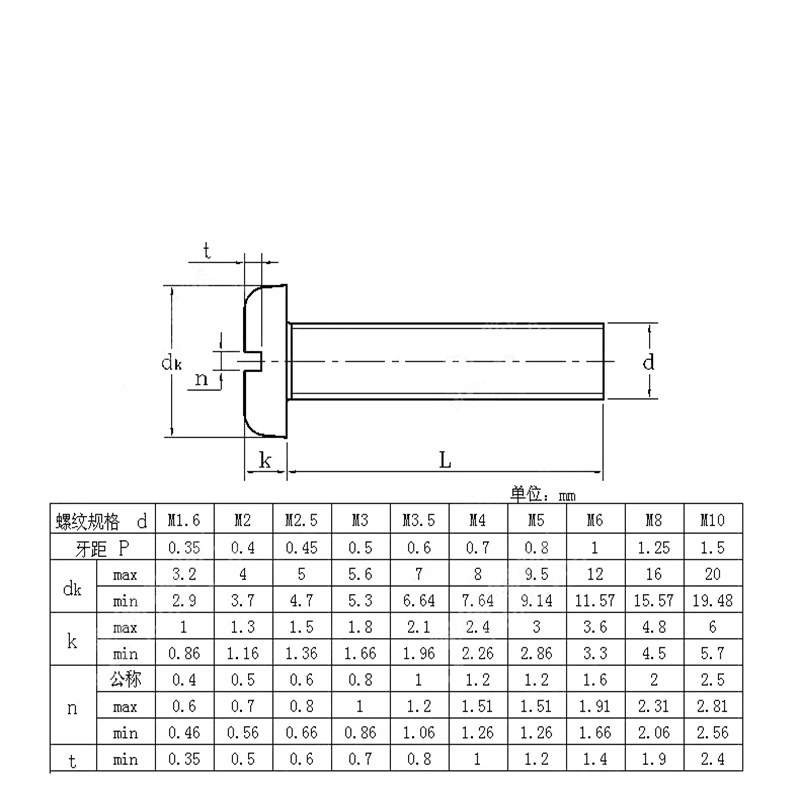

Характеристики и размеры винтов ГОСТ 17473-80:
Параметры винта

Номинальный диаметр резьбы d1

М1,6

М2

М2,5

М3

М (3,5)

М4

М5

М6

М8

М10

М12

М14

М16

М18

М20

Шаг резьбы, Pкрупный

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

2,5

мелкий

—

—

—

—

—

—

—

—

1

1,25

1,25

1,5

1,5

1,5

1,5

Диаметр головки, D

3

3,8

4,5

5,5

6

7

8,5

10

13

16

18

21

24

27

30

Высота головки, k

1,1

1,4

1,7

2,1

2,4

2,8

3,5

4,2

5,6

7

8

9,5

11

12

14

Диаметр крестообразного шлица m

—

2

2,6

3

4,1

4,6

5,2

7

8,2

10,6

11,8

—

—

—

—

Глубина крестообразного шлица h, не более

—

1,2

1,3

1,7

1,8

2,2

2,8

3,2

4,6

5,6

6,8

—

—

—

—

Номер крестообразного шлица

—

0

1

1

2

2

2

3

3

4

4

—

—

—

—

Длина резьбы нормальная*, b

9

10

11

12

13

14

16

18

22

26

30

34

38

42

46

Все параметры в таблице указаны в мм.

* ГОСТ предусмотрена возможность производства крепежа с удлиненной резьбовой частью.

Масса винтов с полукруглой головкой ГОСТ 17473-80:

Длина винта l, мм

Теоретическая масса 1000 шт. винтов с крупным шагом резьбы, кг. при номинальном диаметре резьбы d

М1,6М2М2,5М3М (3,5)М4М5М6М8М10М12М14М16М18М20

2

0,056

2,5

0,062

0,112

3

0,067

0,121

0,202

0,344

3,5

0,073

0,130

0,217

0,365

4

0,079

0,139

0,232

0,387

0,527

0,763

5

0,090

0,157

0,261

0,430

0,585

0,840

6

0,101

0,175

0,290

0,474

0,644

0,916

1,580

7

0,112

0,193

0,320

0,517

0,702

0,993

1,702

2,643

8

0,123

0,211

0,349

0,560

0,761

1,069

1,824

2,818

9

0,135

0,229

0,378

0,604

0,819

1,146

1,946

2,993

10

0,146

0,247

0,407

0,647

0,878

1,222

2,068

3,167

11

0,157

0,265

0,437

0,690

0,936

1,299

2,191

3,342

12

0,168

0,283

0,466

0,734

0,995

1,375

2,313

3,516

7,003

13

0,180

0,301

0,495

0,777

1,053

1,451

2,435

3,691

7,318

14

0,191

0,319

0,525

0,820

1,112

1,528

2,557

3,866

7,634

16

0,355

0,583

0,907

1,229

1,681

2,802

4,215

8,264

18

0,391

0,642

0,994

1,346

1,834

3,046

4,564

8,896

15,190

20

0,701

1,080

1,463

1,987

3,290

4,914

9,526

16,190

22

0,759

1,167

1,580

2,139

3,535

5,263

10,157

17,190

25,020

25

0,847

1,297

1,756

2,369

3,901

5,787

11,104

18,680

27,200

39,96

28

1,427

1,931

2,598

4,268

6,311

12,050

20,180

29,370

42,93

30

1,514

2,048

2,751

4,512

6,660

12,681

21,180

30,820

44,91

62,77

32

2,166

2,904

4,756

7,009

13,311

22,170

32,260

46,89

65,42

35

2,341

3,133

5,123

7,533

14,258

23,670

34,430

49,85

69,40

89,30

38

3,363

5,490

8,057

15,204

25,160

36,600

52,82

73,38

94,20

40

3,516

5,734

8,407

15,835

26,160

38,050

54,80

76,03

97,20

129,40

42

5,978

8,755

16,465

27,160

39,500

56,78

78,68

100,80

133,60

45

6,345

9,280

17,412

28,660

41,670

59,74

82,66

105,80

139,80

48

6,711

9,803

18,358

30,150

43,840

62,71

86,64

110,70

146,00

50

6,956

10,152

18,989

31,150

45,290

64,68

89,29

114,00

150,20

55

11,025

20,566

33,640

48,910

69,63

95,92

122,20

160,50

60

11,899

22,143

36,130

52,520

74,58

102,55

130,50

170,90

65

23,720

38,630

56,140

79,52

109,19

138,70

181,30

70

25,297

41,120

59,760

84,47

115,81

146,90

191,70

75

63,380

89,42

122,44

155,20

202,10

80

67,000

94,35

129,07

163,40

212,40

85

70,610

99,30

135,70

171,60

222,80

90

104,24

142,34

179,90

233,20

95

148,96

188,10

243,60

100

196,40

253,90

110

212,80

274,70

120

295,40

Дополнительную информацию о технических характеристиках винта можно получить у менеджеров компании.

Обращаем ваше внимание на то, что интернет-ресурс texkomstroy.ru носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджерам с помощью контактной формы или по телефонам.

Copyright © 2021 ООО «ТехКомСтрой»

ГОСТ 17474-80 Винт с полупотайной головкой


Винт с полупотайной головкой

Материал: Алюминий / Латунь / Сталь St;
Класс прочности: 3,6; 4,6; 4,8; 5,8;
Покрытие: Без покрытия / Zn Цинк;
Класс точности: A, B;
Поле допуска резьбы: 6g.

Широко применяются в строительстве, машиностроении, промышленных и производственных отраслях совместно с шайбами, гайками соответствующих размеров. Винт с полупотайной головкой ГОСТ 17474-80 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни. Имеет класс прочности 4,8; 5,8; 8,8; 10,9. Как правило, винты ГОСТ 17474-80 оцинкованы.

Близкие аналоги (ISO, DIN, EN ISO):
СтандартНаименованиеПримечание

DIN 964 (EN ISO 2010)

Винт с потайной головкой и прямым шлицемНезначительные различия в параметрах изделия. По форме шлица DIN 964 (EN ISO 2010) соответствует ГОСТ 17474-80 (исполнение 1).

DIN 966 (EN ISO 7047)

Винт с полупотайной головкой и крестообразным шлицемНезначительные различия в параметрах изделия. По форме шлица DIN 7985 (EN ISO 7047) соответствует ГОСТ 17474-80 (исполнение 2).

Характеристики и размеры винтов ГОСТ 17474-80:
Параметры винта

Номинальный диаметр резьбы d1

М1,6

М2

М2,5

М3

М (3,5)

М4

М5

М6

М8

М10

М12

М14

М16

М18

М20

Шаг резьбы, Pкрупный

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

2,5

мелкий

—

—

—

—

—

—

—

—

1

1,25

1,25

1,5

1,5

1,5

1,5

Диаметр головки, D

3

3,8

4,7

5,6

6,5

7,4

9,2

11

14,5

18

21,5

25

28,5

32,5

36

Высота головки, k

0,96

1,2

1,5

1,65

1,93

2,2

2,5

3

4

5

6

7

8

9

10

Высота сферы, f

0,4

0,5

0,6

0,75

0,9

1

1,25

1,5

2

2,5

3

3,5

4

4,5

5

Радиус сферы, R1

3,4

4,2

5,4

6

6,8

8

9,4

12

15

19

22,5

26

30

34

38

Диаметр крестообразного шлица m

—

2,3

3

3,3

4,4

4,8

5,4

7,3

8,7

11,2

12,6

—

—

—

—

Глубина крестообразного шлица h, не более

—

1,5

1,6

2

2,2

2,5

3,1

3,5

5

6,1

7,5

—

—

—

—

Номер крестообразного шлица

—

0

1

1

2

2

2

3

3

4

4

—

—

—

—

Длина резьбы нормальная*, b

9

10

11

12

13

14

16

18

22

26

30

34

38

42

46

Все параметры в таблице указаны в мм.

* ГОСТ предусмотрена возможность производства крепежа с удлиненной резьбовой частью.

Вес винтов полупотайной головкой ГОСТ 17474-80:

Длина винта l, мм

Теоретическая масса 1000 шт. винтов с крупным шагом резьбы, кг. при номинальном диаметре резьбы d

М1,6М2М2,5М3М (3,5)М4М5М6М8М10М12М14М16М18М20

3

0,058

0,105

3,5

0,064

0,114

4

0,070

0,123

0,215

0,332

5

0,081

0,141

0,244

0,375

0,559

0,764

6

0,092

0,160

0,274

0,419

0,617

0,840

1,428

7

0,103

0,178

0,303

0,462

0,672

0,919

1,550

8

0,115

0,332

0,332

0,505

0,731

0,995

1,679

2,598

9

0,126

0,362

0,362

0,549

0,789

1,072

1,801

2,773

10

0,137

0,232

0,391

0,592

0,848

1,148

1,923

2,947

5,865

11

0,148

0,250

0,420

0,635

0,907

1,224

2,045

3,122

6,180

12

0,160

0,268

0,449

0,679

0,965

1,301

2,167

3,297

6,612

11,150

13

0,171

0,286

0,479

0,722

1,024

1,377

2,290

3,471

6,927

11,650

14

0,182

0,304

0,508

0,765

1,082

1,454

2,412

3,646

7,242

12,150

16

0,207

0,340

0,567

0,852

1,199

1,607

2,656

3,995

7,874

13,150

20,380

18

0,376

0,625

0,939

1,316

1,760

2,900

4,344

8,504

14,430

21,830

20

0,416

0,684

1,025

1,433

1,912

3,145

4,694

9,135

15,420

23,280

22

0,743

1,112

1,550

2,065

3,389

5,043

9,766

16,420

25,260

25

0,831

1,242

1,726

2,295

3,756

5,567

10,712

17,920

27,440

39,73

28

1,372

1,902

2,524

4,122

6,091

11,658

19,410

29,600

42,69

30

1,459

2,019

2,677

4,367

6,440

12,290

20,410

31,050

44,67

63,46

32

2,136

2,830

4,611

6,789

12,920

21,410

32,500

46,65

64,11

35

2,311

3,059

4,978

7,313

13,867

22,900

34,670

49,61

68,09

90,24

38

3,287

5,344

7,837

14,813

24,400

36,840

52,58

72,07

95,18

40

3,439

5,589

8,187

15,444

25,400

38,290

54,56

74,72

98,47

126,60

42

5,833

8,535

16,075

26,390

39,740

56,54

77,37

101,77

130,80

45

6,200

9,060

17,021

27,890

41,910

59,51

81,35

106,71

137,00

48

6,560

9,584

17,967

29,390

44,080

62,47

85,33

111,65

143,30

50

6,804

9,933

18,598

30,380

45,530

64,45

87,98

114,95

147,40

55

7,415

10,806

20,175

32,880

49,150

69,39

94,62

123,18

137,80

60

8,026

11,642

21,752

35,370

52,760

74,34

101,24

133,43

168,20

65

8,637

12,515

23,329

37,860

56,380

79,29

107,88

139,66

178,50

70

9,248

13,388

24,791

40,080

60,000

84,22

114,51

147,90

188,90

75

9,859

14,261

26,368

42,570

63,620

89,18

121,13

156,13

199,30

80

10,470

15,134

27,945

45,060

67,240

94,12

127,77

164,36

209,70

85

11,081

16,007

29,522

47,560

70,85

99,07

134,39

172,61

22,00

90

11,691

16,881

31,099

50,050

73,94

104,01

141,03

180,84

230,40

95

12,302

17,754

32,677

52,540

77,56

108,22

147,65

189,05

240,80

100

12,913

18,627

34,252

55,030

81,17

113,17

154,27

197,32

231,20

110

213,79

271,90

120

292,70

Дополнительную информацию о технических характеристиках винта можно получить у менеджеров компании.

Обращаем ваше внимание на то, что интернет-ресурс texkomstroy.ru носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджерам с помощью контактной формы или по телефонам.

Copyright © 2021 ООО «ТехКомСтрой»

Шуруп мебельный, что это такое и когда применяется

Современная промышленность предлагает широкий выбор новейших приспособлений для крепления, которые значительно облегчают сборку мебельного изделия, увеличивают срок его эксплуатации даже в самых неблагоприятных условиях. Среди множества видов соединительной фурнитуры для мебели ведущее место занимает мебельный шуруп.

Содержимое

  • Назначение
  • Разновидности
    • Универсальный винт
    • Подтвердить
  • Форма и размер
  • Как правильно выбрать
  • Видео

Для чего предназначен завинчивание и создание резьбы внутри изделия.

Применяется при сборке мебельных конструкций, столярных и строительных изделий, так как такое крепление положительно влияет на качество мебели, срок ее службы, эстетичность.

Применяется для таких строительных материалов, которые применяются при изготовлении корпусной мебели, таких как:

  • массивные деревянные листы;
    • ДСП
  • ;
    • ДВП
  • ;
  • ДСП;
    • фанера
  • ;
  • тонкий гипсокартон.

Внешне винт мебельный представляет собой стержень, изготовленный из металла и украшенный:

  • головкой определенной формы, входящей в состав крепежного изделия, а также служащей для передачи крутящего момента;
  • прорезь – углубление определенной формы на торце головки метизов;
  • массивная, широко выступающая над основным валом резьба, нижние витки которой конические и имеют насечки;
  • острый наконечник.

Благодаря большой поверхности резьбы и стержня нагрузка на закрученные детали сведена к минимуму. В результате собранная конструкция становится устойчивой к любым воздействиям. Также шурупы плотно соприкасаются с крепимым материалом за счет одинакового диаметра гладкой и стержневой частей метизов.

При изготовлении мебельных шурупов используют качественную высокопрочную углеродистую сталь, которая благодаря своему химическому составу и термообработке имеет необходимый набор механических характеристик. Это позволяет легко получить фурнитуру из материала при неправильном монтаже. Для повышения антикоррозийных свойств винты обрабатываются специальным составом на основе никеля, цинка, латуни.

Винт для мебели имеет свои преимущества и недостатки. К положительным характеристикам относятся:

  • надежная и стабильная фиксация;
  • самая простая установка;
  • способность выдерживать большие нагрузки разрушения;
  • возможность соединения элементов конструкции друг за другом;
  • герметичная перетяжка деталей мебели;
  • не требует специальных навыков, сложных вспомогательных устройств.

Кроме достоинств необходимо выделить недостатки мебельных шурупов:

  • необходимость маскировки изделий с помощью пластмассовой заглушки под цвет материала;
  • элементы, соединенные с помощью метизов, нельзя разбирать, так как конструкция не выдержит повторной сборки.

Винт мебельный отвечает за крепление частей корпуса мебели между собой, крепление полок, соединение секций. От этого зависит надежность соединения, безопасность, возможность легко разобрать и собрать мебель без ущерба для нее при необходимости перемещения.

Разновидности

К более популярным и массовым образцам, применяемым при изготовлении, сборке, установке предметов мебели, относятся:

  • Винт универсальный;
  • подтверждение.

Также в мебельной промышленности используется ряд характерных шурупов, имеющих тупые концы, крупную резьбу, адаптированную под ДСП, специфические головки. Одним из таких изделий является саморез из оцинкованной стали, который позволяет крепить листы ДСП под углом 90 градусов.

Винт универсальный

Подтверждение

Винт универсальный

Изделие представлено в виде стержня в виде цилиндра, имеющего различные типы головок и наружную резьбу. Его основная задача – крепление отдельных сборочных элементов внутри мебельных конструкций. Вершина этого шурупа может иметь различную форму:

  • потайная головка изделия, которая после закручивания полностью заглубляется и не выступает над скрепляемыми материалами, областью ее применения является установка полок, ручек, петель, направляющих для ящиков;
  • полупотайная головка за счет плавного перехода от стержня к резьбе в момент закручивания уходит в материал, как и ответная часть;
  • полукруглая головка, горизонтальная плоскость и внутреннее основание поверхности полукруглой заглушки, которая при монтаже создает дополнительное давление на склеиваемый материал, повышая прочность конструктивного узла, тем самым исключая его деформацию.

Наличие специальной резьбы позволяет легко закрепить шуруп даже в самых твердых породах дерева. Прорези фурнитуры могут быть простыми и крестообразными. Изделия с крестообразным шлицем имеют ряд неоспоримых преимуществ:

  • отвертка или дрель моментально фиксируются в головке;
  • пригодится только одна отвертка;
  • процесс установки в труднодоступных местах осуществляется без особых усилий.

При использовании универсальных винтов необходимо вооружиться отверткой, отвертками со сменными насадками. Для качественного соединения материалов в процессе ввинчивания шурупов просверлите отверстия диаметром 70% от толщины метизов, а также подберите правильное сверло.

Подтвердить

Данная продукция имеет другое название – еврошурупы, которые в современном мебельном производстве считаются более популярным видом крепежных и крепежных приспособлений, так как относятся к числу самых надежных, недорогих мебельных соединений. Такие изделия устойчивы к механическим воздействиям, а также к разрушению.

Конфирмат применяется для соединения конструкций из таких материалов, как дерево, ДСП, многослойная фанера, ДСП. Во многих случаях используются шурупы размерами 5х50 мм и 7х50 мм. Помимо скрепления деталей, евровинты заменяют обычный уголок, выполняя корпусообразующую функцию, выдерживая при этом все нагрузки на изгиб. Чтобы корпусная мебель выглядела эстетично, конфирматы дополняются заглушками из пластика. Они маскируют заметную часть шляпы под цвет мебели.

Отличительными особенностями этих крепежных изделий являются крупная резьба, тупой конец, цилиндрическая головка, прорезь в виде шестигранника. При сборке конструкций мебельные шурупы под шестигранник не требуют особых навыков, специализированного оборудования.

Резьбовая муфта изготавливается с помощью шестигранной насадки, отвертки, специального ключа и сверла. Не используйте изделия, изготовленные с помощью отвертки Phillips. Эта технология не позволит туго затянуть соединительные элементы. В результате конструкция разболтается.

Форма и размер

Шуруп мебельный – самый популярный способ крепления при изготовлении, сборке мебели. Существует множество размеров и форм метизов, предназначенных для выполнения любых технологических операций, связанных с изготовлением мебельной продукции.

Длина и диаметр таких метизов определяются в миллиметрах или цифрами. Отношение диаметра к длине различно для каждого стандарта, но большого практического значения эти различия не имеют. Количество определяется числом от 1 до 20, чем больше число, тем толще изделие. Широко используются диаметры с номером 2,3,4,6.

ГОСТ регламентирует параметры изделия, но изделия могут иметь нетиповые размеры и производиться, например, по спецзаказам. Таблица номенклатуры универсальных винтов в миллиметрах.

Диаметр 2,5 3,0 3,5 4,0 5,0
Длина с 10 до 25 с 10 до 30 с 10 до 40 от 13 до 50 лет от 16 до 70 лет

Самый распространенный размер для мебели – 3х16 мм; 3,5х16 мм; 4,0х16 мм. Параметры универсальных винтов регламентируются следующими видами ГОСТ.

ГОСТ 1144-80 Винт с полукруглой головкой и прямым шлицем
ГОСТ 1145-80 Крепеж с потайной головкой и шлицем прямой и крестообразной формы
ГОСТ 1146-80 Головка с полупотайной головкой

Конфирмы для мебели имеют три основных диаметра, из которых чаще всего используется диаметр 7,0. Таблица номенклатуры евровинтов в миллиметрах.

Диаметр 5,0 6,5 7,0
Длина 40-50 50 с 40 до 70

Таблица стандартных размеров конфирматов в миллиметрах.

Диаметр 7
Диаметр резьбы 6,7-7,1
Шаг резьбы 3
Диаметр корпуса 4,7
Диаметр наконечника 4,4-4,5
Диаметр резьбовой части 3-6
Высота крышки 10-12
Диаметр крышки 9,5-10,3
Глубина паза 2,7-3,2

Параметры винтов индивидуальны для каждого типа. Основными определяющими показателями являются их длина и толщина. Длина – это зазор между торцом и плоскостью под шляпкой. Этот показатель находится в пределах 6 – 150 мм. Толщина равна диаметру резьбы на внешней части метизов, а ее размер колеблется от 3,5 до 6 мм. Масса одного изделия зависит от его параметров и может быть в пределах 0,3 – 16,6 г, а вес упаковки, содержащей тысячу штук, будет от 0,26 до 20 кг.

Размеры

Резьба

Форма

Как правильно выбрать

Для правильного выбора мебельного шурупа следует учитывать, в какой материал он будет устанавливаться. Выбор головки будет зависеть от прикладываемого усилия и пространства, которое будет доступно при затяжке. Также важно подобрать не только тип головки, но и рисунок используемого инструмента.

При правильном подборе бит обеспечивается прочное прилегание крепежа к инструменту для завинчивания. Только в этом случае саморезы плавно, ровно входят в деревянные доски, гипсокартон, ДСП, МДФ.

Несколько важных нюансов, которые помогут покупателям крепежа лучше ориентироваться в их многообразии, а также сделать правильный выбор:

  • цвет – шурупы одной партии должны быть выдержаны в одной цветовой гамме. Это свидетельствует о том, что все изделия прошли одинаковую обработку в аналогичных условиях, а также обладают соответствующей прочностью, коррозионной стойкостью;
    • параметр
  • – размеры одной партии изделий визуально не должны отличаться друг от друга, а также соответствовать стандартам;
  • шаг — нагрузка между потоками должна распределяться равномерно;
  • отверстие – прорезь должна отличаться четкостью, симметричностью, быть достаточно глубокой;
    • Маркировка
  • — стандартное обозначение шурупов — это число, в котором первое число — размер диаметра резьбы, второе — длина изделия от самой его головки до острого кончика.

Если мебельные шурупы соответствуют указанным критериям, вы можете быть уверены в качестве мебельного крепежа, который не сломается при установке.

Чтобы качественно собрать и установить мебельные элементы, необходимо воспользоваться таким удобным и доступным помощником в крепежных работах, как шуруп. Этот вид мебельной стяжки позволяет не только упростить процесс сборки и монтажа, но и будет незаметен после процесса монтажа, благодаря своей уникальной структуре. Все конструкции и основания, закрепленные таким крепежом, надолго сохранят свою форму, внешний вид, свойства.

Видео

M6x10 под крестовую отвертку и другие размеры, ГОСТ и вес

  1. Особенности
  2. Кто они такие?
  3. Приложения

Различные монтажные работы требуют большого количества различных креплений. Все виды винтов широко используются. В настоящее время доступны специальные крестообразные застежки. Сегодня мы поговорим о том, какими особенностями они обладают, и о сферах, в которых их можно применять.

Особенности

Винты с крестообразным шлицем имеют резьбу по всей длине металлического стержня и с небольшой полукруглой головкой на конце, с прорезью под крестовую отвертку. Головка служит местом передачи крутящего момента от инструмента. Шлиц, расположенный на его поверхности, значительно упрощает процесс ввинчивания креплений.

Все требования к качеству, размерам и другим параметрам такого крепежа можно найти в ГОСТ 7048-2013.

Кроме того, качество продукции может быть подтверждено немецким стандартом DIN 7985. Эти типы винтов обеспечивают надежное соединение. Являются универсальными крепежными элементами, поэтому их можно монтировать как в подготовленные резьбовые отверстия, так и в гладкие посадочные места.

Эти винты Phillips доступны из различных металлов. Но чаще всего можно встретить модели из нержавеющей стали. Они считаются самыми надежными и устойчивыми к внешним воздействиям. Часто делают соединения на конструкциях, которые будут размещаться на открытом воздухе, так как такая металлическая основа не боится перепадов температур и влажности.

Некоторые образцы изготовлены из латуни или обычной стали.

Все эти материалы дополнительно покрыты специальными защитными растворами, препятствующими образованию коррозии на поверхности.

Как правило, такие модели самоцентрирующиеся, что предотвращает соскальзывание рабочей части крестовой отвертки в процессе завинчивания, поэтому работать с таким крепежом достаточно просто.

Что это такое?

Винты Phillips могут быть различных типов. Они различаются в зависимости от типа головы. Среди них следующие модели.

  • Опции с потайной головкой. При ввинчивании эти изделия прячутся в материале. Таких креплений практически не будет видно, они не испортят внешний вид конструкции. Образцы с потайной головкой чаще всего применяют при соединении листовых материалов значительной толщины с металлическими каркасными конструкциями. Если вы используете этот тип шурупа со шлицем, то вам придется предварительно сформировать на поверхности материала скошенные отверстия. Их делают так, чтобы плоскость головного торца располагалась на уровне плоскости основания листа.
  • Модели с полукруглой головкой и пресс-шайбой. Эти типы винтов с крестообразным шлицем лучше всего использовать для крепления тонких листовых материалов к металлическим каркасам. Такие крепления, снабженные дополнительной пресс-шайбой, предохраняют листовые конструкции от деформации и других повреждений в местах крепления, а также увеличивают поверхность контакта между скрепляемыми материалами.
  • Модели с полуцилиндрической головкой. Такие крепления можно использовать для крепления и подвешивания конструкций из листового металла к другим металлическим каркасным материалам. Эти элементы позволяют обеспечить эстетичный вид готовой конструкции, они не будут портить общий дизайн.
  • Модели с полупотайной головкой. Эти образцы для крепежа внешне похожи на обычные изделия с потайной головкой, но верхняя часть не совсем плоская, она слегка закруглена. Крепежи впишутся в соединяемые материалы, при этом небольшая часть крепежа останется снаружи. На него надевается специальная пластиковая заглушка, она защищает металл от коррозии, кроме того, этот дополнительный элемент скрывает остальную часть винта.

Винты отличаются друг от друга типом резьбы:

  • Популярным вариантом считается коническая метрическая резьба. Такие изделия имеют треугольный профиль.
  • Есть специальная упорная резьба , в этом случае она имеет вид трапециевидного профиля.
  • Круглый вариант используется для винтов , которые подвергаются высоким динамическим нагрузкам.

Эти типы редко используются для создания крестообразных креплений.

Также винты могут отличаться в зависимости от типа защитного покрытия:

  • Цинковое покрытие. Многие модели выпускаются со специальным гальваническим покрытием.

Прекрасно защищает крепеж от коррозии и атмосферных воздействий.

Цинковое покрытие может быть черным или желтым. Первый вариант менее устойчив к коррозии. Наибольшую стойкость проявляет желтое хроматирование.

  • Никелированный сможет защитить стальные изделия только от механических повреждений. Однако он не обеспечит устойчивость к появлению коррозионного слоя. Часто при изготовлении таких шурупов используется специальное фосфатирование, его применяют только в том случае, если не требуется придания крепежу декоративного вида. Изделия тщательно обрабатываются специальными химическими составами, в результате чего на поверхности образуется фосфатная пленка, защищающая металл.

Фосфатирование также создает дополнительный слой, защищающий от влаги.

Детали, обработанные таким образом, могут быть темно-серыми или черными.

  • Оксидирование также является одним из способов обработки металлических креплений. Данная процедура осуществляется путем нанесения на поверхность деталей оксидной пленки. По своим характеристикам и свойствам такое покрытие близко к фосфатированному. Окисленные винты доступны в темно-сером или глянцевом черном цвете.

Такие элементы обладают хорошей адгезией и антикоррозионными свойствами.

Винты с крестообразным шлицем могут различаться по размеру и весу. Стандартные значения: M6x10, M6x20, M6x12, M8x12, M8x16, M8x20, M8x30. Но в строительных магазинах покупатели смогут найти модели и других размеров.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
