ГОСТ Р ИСО 15979-2017 Заклепки «слепые» с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой (корпус и сердечник из стали)
Текст ГОСТ Р ИСО 15979-2017 Заклепки «слепые» с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой (корпус и сердечник из стали)
ГОСТ Р ИСО 15979-2017
Группа Г34
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Заклепки “слепые” с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой (корпус и сердечник из стали)
Open end blind rivets with break pull mandrel and protruding head (steel body and steel mandrel)
ОКС 21.060.40
ОКП 16 8000
Дата введения 2019-01-01
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием “Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении” (ФГУП “ВНИИНМАШ”) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 “Крепежные изделия”
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2017 г. N 1508-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 15979:2002* “Заклепки “слепые” с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой. Сталь/сталь” (ISO 15979:2002 “Open end blind rivets with break pull mandrel and protruding head – St/St”, IDT).
________________
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. – .
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные и национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ “О стандартизации в Российской Федерации”. Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе “Национальные стандарты”, а официальный текст изменений и поправок – в ежемесячном информационном указателе “Национальные стандарты”. В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя “Национальные стандарты”. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает размеры, механические характеристики и требования к “слепым” заклепкам с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой, со стальным корпусом (St) и стальным сердечником (St) с номинальным диаметром стержня от 2,4 до 6,4 мм включительно.
2 Нормативные ссылки
В настоящем стандарте использованы следующие международные стандарты*. Для датированных ссылок следует использовать только указанное издание ссылочного документа.
________________
* Таблицу соответствия национальных стандартов международным см. по ссылке. – .
ISO 3269:2000, Fasteners – Acceptance inspection (Изделия крепежные. Приемочный контроль)
ISO 4042:1999, Fasteners – Electroplated coatings (Изделия крепежные. Электролитические покрытия)
ISO 4520:1981, Chromate conversion coatings of electroplated zinc and cadmium coatings (Покрытия хроматные конверсионные по цинковым и кадмиевым электролитическим покрытиям)
ISO 14588:2000, Blind rivets – Terminology and definitions (Заклепки “слепые”. Термины и определения)
ISO 14589:2000, Blind rivets – Mechanical testing (Заклепки “слепые”. Механические испытания)
3 Размеры
3.1 Общие положения
Символы и обозначения размеров – по ИСО 14588.
3.2 Размеры заклепок
Размеры заклепок приведены на рисунке 1 и в таблице 1.

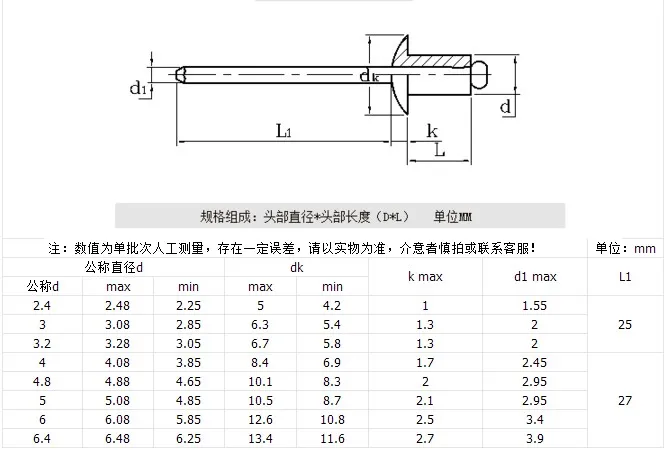

Рисунок 1 – Размеры заклепок
Таблица 1 – Размеры заклепок
В миллиметрах | |||||||||||
Корпус заклепки | ном. | 2,4 | 3 | 3,2 | 4 | 4,8 | 5 | 6 | 6,4 | ||
макс. | 2,48 | 3,08 | 3,28 | 4,08 | 4,88 | 5,08 | 6,08 | 6,48 | |||
мин. | 2,25 | 2,85 | 3,05 | 3,85 | 4,65 | 4,85 | 5,85 | 6,25 | |||
макс. | 5,0 | 6,3 | 6,7 | 8,4 | 10,1 | 10,5 | 12,6 | 13,4 | |||
мин. | 4,2 | 5,4 | 5,8 | 6,9 | 8,3 | 8,7 | 10,8 | 11,6 | |||
макс. | 1 | 1,3 | 1,3 | 1,7 | 2 | 2,1 | 2,5 | 2,7 | |||
Сердеч- | макс. | 1,5 | 2,15 | 2,15 | 2,8 | 3,5 | 3,5 | 3,4 | 4 | ||
мин. | 25 | 25 | 25 | 27 | 27 | 27 | 27 | 27 | |||
Наиболь- | макс. | + | + | +4 | +4 | + | + | +5 | + | ||
Длина заклепки, | Рекомендуемая толщина пакета | ||||||||||
ном. (наим.) | наиб. | ||||||||||
6 | 7 | 0,5-3,5 | 0,5-3,0 | 1-3 | – | – | – | ||||
8 | 9 | 3,5-5,5 | 3-5 | 3-5 | 2,5-4,0 | – | – | ||||
10 | 11 | – | 5,0-6,5 | 5,0-6,5 | 4-6 | 3-4 | 3-4 | ||||
12 | 13 | 5,5-9,5 | 6,5-8,0 | 6,5-9,0 | 6-8 | 4-6 | 4-6 | ||||
16 | 17 | – | 8-12 | 9-12 | 8-11 | 6-10 | 6-9 | ||||
20 | 21 | – | 12-16 | 12-16 | 11-15 | 10-14 | 9-13 | ||||
25 | 26 | – | – | – | 15,0-19,5 | 14-19 | 13-19 | ||||
30 | 31 | – | – | 16-25 | 19,5-25,0 | 19-24 | 19-24 | ||||
Толщина пакета для заклепок с размерами, указанными в таблице 1, и комбинацией материалов в соответствии с разделом 4 характеризуются минимальным и максимальным значениями толщины пакета. Минимальное значение толщины пакета приводится только в качестве рекомендации. Возможно в отдельных случаях выходить за рамки указанного нижнего предела толщины пакета. Номинальные длины свыше 30 мм должны быть установлены с шагом 5 мм. Рекомендуемую толщину пакета необходимо согласовать с производителем. |
3.3 Диаметры отверстий с зазором
Диаметры отверстий с зазором, , применяемые для соединения заклепкой всех элементов сборки, приведены в таблице 2.
Таблица 2 – Диаметры отверстий с зазором
В миллиметрах | ||
не менее | не более | |
2,4 | 2,5 | 2,6 |
3 | 3,1 | 3,2 |
3,2 | 3,3 | 3,4 |
4 | 4,1 | 4,2 |
4,8 | 4,9 | 5,0 |
5 | 5,1 | 5,2 |
6 | 6,1 | 6,2 |
6,4 | 6,5 | 6,6 |
Несоответствие размерам, приведенным в таблице 2, может привести к трудности в сборке и/или к снижению предельных нагрузок на срез и растяжение, указанных в таблице 3.
При необходимости для облегчения совмещения отверстий только во внешнем из скрепляемых элементов диаметр отверстия с зазором может быть больше, чем указано в таблице 2 (см. рисунок 2). Это может также привести к снижению предельных нагрузок на срез и растяжение, приведенных в таблице 3.
_______________
Увеличенное отверстие с зазором.
Рисунок 2 – Увеличенное отверстие с зазором для облегчения совмещения
4 Материал и окончательная обработка
В соответствии с настоящим стандартом “слепые” заклепки должны иметь стальной корпус (St) и стальной сердечник (St), а также механические свойства, указанные в разделе 5.
Технические требования к материалу и марку материала выбирает изготовитель.
Поверхность корпуса заклепки должна быть оцинкована не менее 5 мкм в соответствии с ИСО 4042. Хроматное конверсионное покрытие должно быть с2С в соответствии с ИСО 4520:1981. Полное обозначение окончательной обработки указывают следующим образом Fe/Zn5c2C. Толщину необходимо измерять на головке.
Окончательная обработка поверхности сердечника на усмотрение изготовителя. Поверхность может быть промасленная фосфатированная или промасленная оцинкованная.
5 Механические свойства
При испытании по ИСО 14589 минимальные значения предельных нагрузок на срез, растяжение и усилие разрыва сердечника должны соответствовать таблице 3.
Таблица 3 – Механические свойства
, мм | Нагрузка на срез, Н, не менее | Нагрузка на растяжение, Н, не менее | Усилие разрыва сердечника, Н, не более |
2,4 | 650 | 700 | 2000 |
3 | 950 | 1100 | 3200 |
3,2 | 1100 | 1200 | 4000 |
4 | 1700 | 2200 | 5800 |
4,8 | 2900 | 3100 | 7500 |
5 | 3100 | 4000 | 8000 |
6 | 4300 | 4800 | 12500 |
6,4 | 4900 | 5700 | 13000 |
6 Сопротивление сердечника выталкиванию
При испытаниях в соответствии с ИСО 14589 нагрузка выталкивания сердечника должна быть более 10 Н.
7 Сопротивление выталкиванию головки сердечника
Часть сердечника с головкой, остающаяся в корпусе заклепки после установки, не должна выпадать и должна удерживаться в корпусе при испытании нагрузкой, установленной в таблице 4, в соответствии с ИСО 14589.
Таблица 4 – Нагрузка для испытания способности удержания головки сердечника
, мм | Нагрузка для испытания способности удержания головки, Н |
2,4 | 30 |
3 | 35 |
3,2 | 35 |
4 | 40 |
4,8 | 45 |
5 | 45 |
6 | 50 |
6,4 | 50 |
8 Качество исполнения
На заклепках не должно быть заусенцев и других дефектов поверхности, головка и корпус заклепки должны быть правильной формы.
После установки на заклепках не должно быть признаков растрескивания при осмотре с пятикратным увеличением.
9 Испытания при приемке
Если нет других указаний, то испытания при приемке проводят по ИСО 3269.
10 Обозначение
Пример обозначения заклепки “слепой” с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой, с номинальным диаметром , равным 4 мм, и номинальной длиной , равной 12 мм, со стальным корпусом (St) и стальным сердечником (St):
Заклепка “слепая” ГОСТ Р ИСО 15979-2017 – 412 – St/St
Приложение А
(справочное)
Расчетные формулы
А.1 Общие положения
В соответствии с настоящим стандартом “слепые” заклепки должны соответствовать следующим расчетным формулам и допускам.
А.2 Диаметр стержня заклепки
Максимальный диаметр стержня заклепки вычисляют по формуле
мм.
Минимальный диаметр стержня заклепки вычисляют по формуле
мм.
А.3 Диаметр головки заклепки
Максимальный диаметр головки заклепки с точностью до десятой доли вычисляют по формуле
А.4 Допуск диаметра головки заклепки
Поле допуска диаметра головки заклепки h26 для заклепок с 3,2 мм и h27 – для заклепок с >3,2 мм.
А.5 Высота головки заклепки
Максимальную высоту головки заклепки с точностью до десятой доли мм вычисляют по формуле
А.6 Диаметр отверстия с зазором
Диаметр отверстия с зазором для “слепой” заклепки вычисляют по формулам:
мм;
мм.
Приложение ДА
(справочное)
Сведения о соответствии ссылочных международных стандартов межгосударственным и национальным стандартам
Таблица ДА.1
Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего межгосударственного и национального стандарта |
ISO 3269:2000 | IDT | ГОСТ ISO 3269-2015 “Изделия крепежные. Приемочный контроль” |
ISO 4042:1999 | IDT | ГОСТ ISO 4042-2015 “Изделия крепежные. Электролитические покрытия” |
ISO 4520:1981 | – | * |
ISO 14588:2000 | IDT | ГОСТ Р ИСО 14588-2005 “Заклепки “слепые”. Термины и определения” |
ISO 14589:2000 | IDT | ГОСТ Р ИСО 14589-2005 “Заклепки “слепые”. Механические испытания” |
* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде стандартов. Примечание – В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: – IDT – идентичные стандарты. |
УДК 621.884:006.354 | ОКС 21.060.40 | Г 34 | ОКП 16 8000 |
Ключевые слова: “слепые” заклепки, открытый конец, выступающая головка, стальной корпус, стальной сердечник |
