Высота и обрезка грата сварных швов

Меню материала Экономика в газовой и нефтяной промышленности Бурение скважин и нефтедобыча В помощь работнику газовой промышленности Спецификации на обсадные и насосно-компрессорные трубы Сооружение лэп для магистральных трубопроводов Охраной труда в газовой промышленности Проектированию и бурению скважин на воду Справочник работника газовой промышленности Новые статьи Промышленное холодоснабжение Виды подшипников, принцип работы, преимущества и недостатки Опоры ЛЭП Для чего нужен симметрирующий трансформатор В чем хранят нефть Популярные статьи Температура грунта (в °с) на различных глубинах в некоторых пунктах ссср Типы профилей и рекомендации по их выбору Устройство воздушных линий электропередачи. Основные определения Вертикально – интегрированные нефтяные компании россии Определение радиуса влияния одиночной скважины

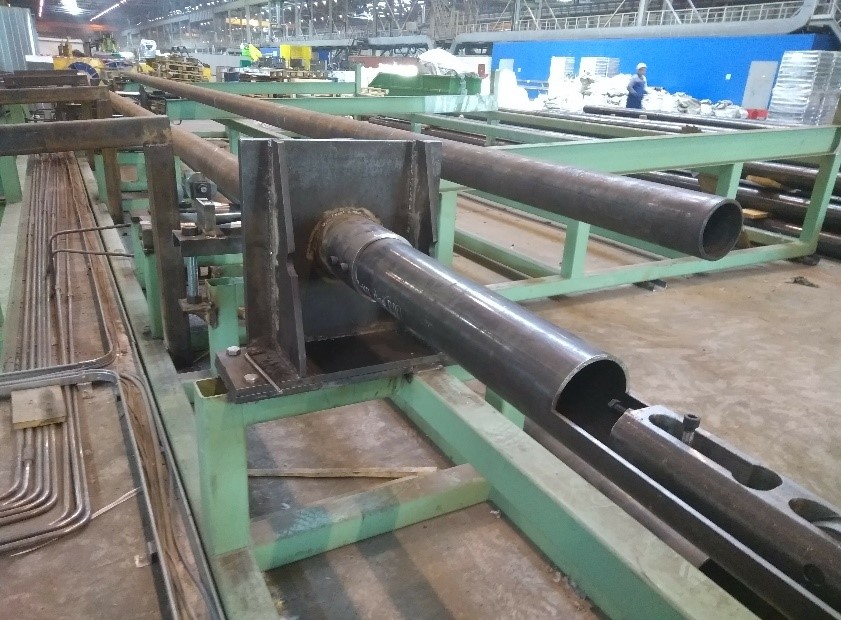

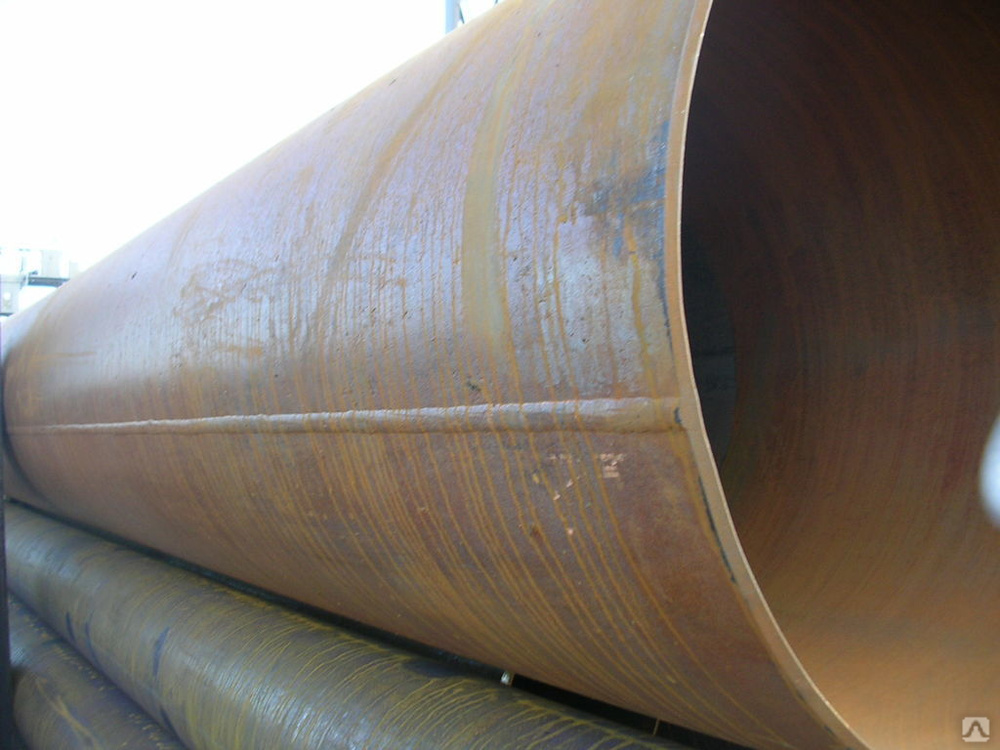

ГлавнаяСпецификации на обсадные и насосно-компрессорные трубы Высота и обрезка грата сварных швов Высота и обрезка грата сварных швов 8.8.1 Обрезка грата электросварных труб Наружный грат электросварных труб должен обрезаться до необходимого состояния вровень. Целью производителя должно быть обеспечение внутренней поверхности шва электросварной трубы в таком виде: а) достаточно близкое к грату после обрезки; и b) без неровностей. Для достижения этой цели, производитель может, по желанию, обеспечить внутреннюю поверхность выровненного шва небольшой канавкой. Внутренний грат электросварной трубы должен отрезаться, как это указано в п. 8.8.2 и 8.8.3. 8.8.2 Группы 1 и 2 Высота грата внутреннего шва не должна превышать 1.14 мм (0.045 дюйма) для обсадной трубы или 0.38 мм (0.15 дюйма) для насосно-компрессорной трубы, измеренная от внутренней поверхности прилегающей к грату. Глубина канавки, образовавшаяся вследствие удаления внутреннего грата, не должна превышать значение, указанное ниже, для различных толщин стенки. Глубина канавки представляет собой разницу между толщиной стенки, измеренной примерно в 25 мм (1 дюйм) от оси шва, и оставшейся стенкой под канавкой. Толщина стенки Максимальная глубина обрезки С 3.84 мм по 7. 64 (0.151 дюйма по 0.301 дюйма) 0.38 мм (0.-15 дюйма) ≥7.64 мм (0.301 дюйма) 0.05t 8.8.3 Группы 3 и 4 Не допускается высота внутреннего грата. Канавка на внутренней поверхности шва не должна превышать значения глубины 0.38 мм (0.015 дюйма), а также не должна быть с острыми углами, которые могут помешать проведению ультразвукового контроля. 8.8.4 Отбраковка Труба с гратом на шве, превышающим пределы, указанные в п. 8.8.2 или п. 8.8.3, смотря что применимо, должна быть отбракована или отремонтирована шлифовкой. 8.9 Прямолинейность 8.9.1 Труба Отклонение от прямой линии, или высоты хорды, не должны превышать любые из перечисленных требований: а) 0.2% общей длины трубы, измеренной от одного конца трубы до другого для труб Обозначения 1: 4-1/2 и более; b) 3. 18 мм (1/8 дюйма) максимальный перепад в 1.83 м (6.0 футов) длины на каждом конце. Смотрите Рисунки D.14 и D.15. 8.9.2 Муфтовая труба Требования к прямолинейности согласуются между Заказчиком и Производителем. < Предыдущая   Следующая >   Интересная статья? Поделись ей с другими:

Доводочные операции после стыковой сварки

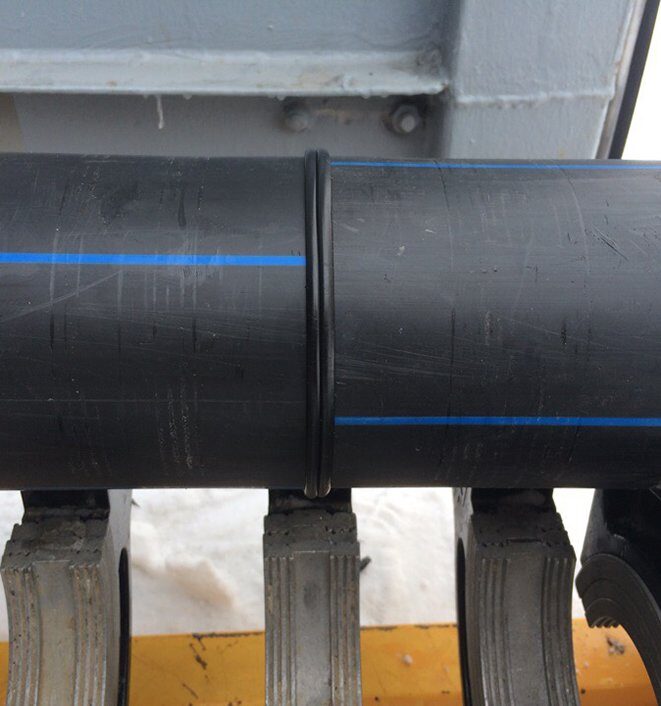

После сварки удаляют грат, иногда и местное утолщение зоны сварки шва. Способы удаления выбирают в зависимости от конфигурации деталей, возможности сварочного оборудования и системы организации  производства.

При небольших компактных сечениях деталей (стержни, наружные швы труб) грат и утолщение удаляют в зажимах сварочной машины при нагретом металле специальными стальными ножами (рис.

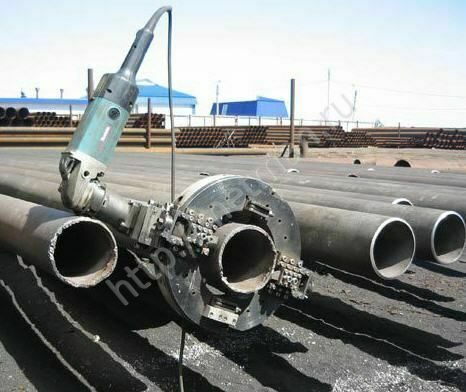

1), на металлорежущих станках, специальными разъёмными кольцами с встроенным в них вращающимся металлорежущим инструментом. После сварки рельсов грат срезают протягиванием горячего стыка через специальные ножи. Для повышения циклической прочности соединений рельсы по периметру дополнительно строгают и шлифуют. После сварки полос швы обрабатывают резцовыми и плужковыми гратоснимателями. В первом случае (рис. 2, а) резцовая головка двигается и срезает грат вдоль стыка при неподвижной детали, во втором (рис. 2, б) — грат срезается протягиванием полосы между неподвижными косыми ножами. Наибольшие трудности возникают при обработке сварного шва внутри трубных деталей. В прямых трубах малого и среднего диаметра грат срезают дорном (рис. 3), который насаживают на штангу и проталкивают через горячий стык с использованием пневматического цилиндра. Иногда для более тщательного удаления высаженного металла применяют специальный режущий инструмент (рис. 4). Если труба имеет изгибы, то используют стальные снаряды (рис. 5), которые разгоняют в трубе сжатым воздухом. Движущийся снаряд сбивает грат. В трубах большого диаметра сварной шов обрабатывают специальными вращающимися гратоснимательными устройствами с установленными в них резцами (рис. 6) или бойками. Последние закрепляют шарнирно и за счет центробежной силы сбивают грат и сглаживают поверхность высаженного металла в стыке. Обработку соединений после сварки кольцевых деталей осуществляют при помощи двух вращающихся барабанов с укрепленными в них режущими ножами (рис. 7).





Рис. 1. Схема сварки стержня с устройством для срезания грата:

1 — грат; 2 — нож; 3 — электрод; 4 — деталь





Рис. 2. Удаление грата при сварке полос:

а — многорезцовыми головками;

б — косым ножом; 1 — резцовая головка; 2 — полоса; 3 — грат; 4 — нож





Рис. 3. Приспособление для перемещения дорна при пробивке грата:

1 — стык; 2 — труба; 3 — дорн; 4 — пневмоцилиндр; 5 — подача сжатого воздуха





Рис. 4. Фреза для обработки внутреннего шва трубы:

1 — нож; 2 — барабан





Рис. 5. Схема удаления внутреннего грата снарядом:

1 — стык; 2 — змеевик; 3 — снаряд-дорн; 4 — резиновый уплотнительный шар; 5 — снарядоловитель; 6 — подача сжатого воздуха





Рис. 6. Схема установки для обработки внутреннего шва при сварке труб большого диаметра:

1 — стык; 2 — труба; 3 — фреза; 4 — поворотная головка





Рис. 7. Схема обработки шва при сварке кольцевых деталей:

1 — стык; 2 — кольцо; 3 — фреза



При обработке стыков сложной формы, а также при единичном изготовлении деталей широко используют переносные пневматические зубила и вращающиеся шлифовальные круги.



‹ Выбор способа стыковой сварки, конструкции соединений и подготовка деталей к сварке Вверх Технология стыковой сварки различных металлов и узлов ›

3 лучших способа удаления заусенцев с медных труб – Мастер сантехники

Медные трубы изготавливаются из мягкого металла, который легко режется при изготовлении различных деталей, особенно при резке медных труб угловой шлифовальной машиной. Если вы не будете осторожны, вы можете оставить острые края или заусенцы на медной трубе, что затруднит проталкивание фитингов и создаст протечки в вашей водопроводной системе.

Лучший способ избежать этой проблемы — снять заусенцы с медной трубы перед тем, как вы начнете собирать ее с другими частями трубопровода. Мы собираемся показать вам три наших лучших способа удаления заусенцев с медных труб.

Что такое снятие заусенцев?

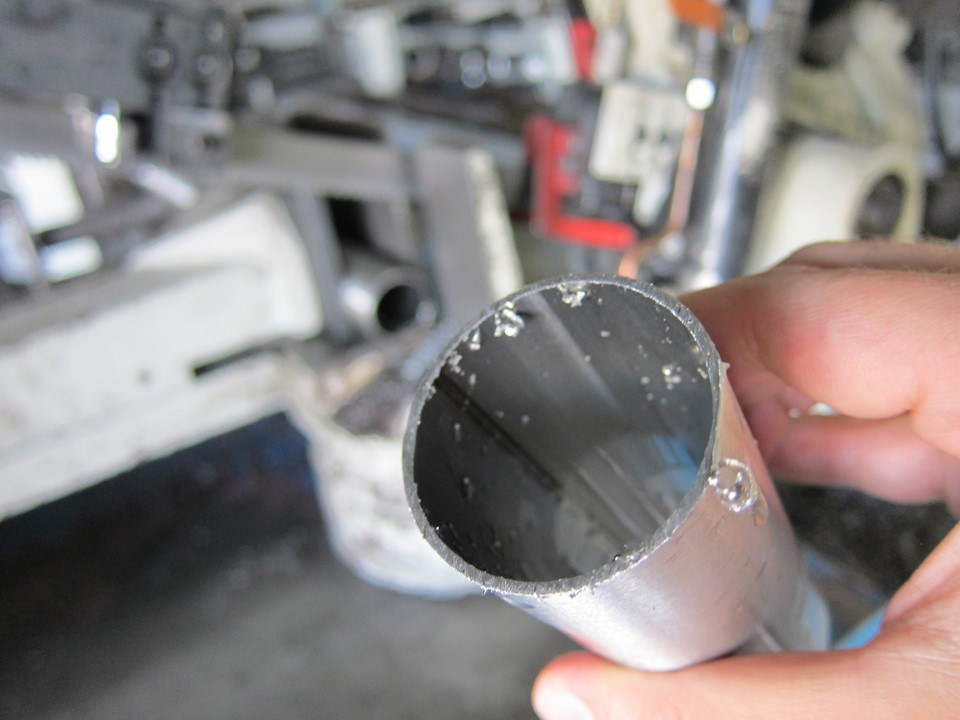

Удаление заусенцев — это процесс удаления острых краев (известных как заусенцы) с концов медных труб. Заусенцы образуются при обрезке труб, в результате чего остаются неровные края внутри и снаружи трубы.

Политика конфиденциальности Words of Wisdom

Пожалуйста, включите JavaScript

Политика конфиденциальности Words of Wisdom

Важно удалить все заусенцы с обеих сторон трубы, потому что они будут влиять на то, как труба соединяется с фитингами, и вызывать протечки в вашей водопроводной системе .

Проблемы, связанные с отсутствием удаления заусенцев с труб

Существуют три основные проблемы, которые могут возникнуть, если вы не удалите заусенцы с труб перед сборкой.

1 – Утечки

Утечки в вашей водопроводной системе все равно будут, потому что острые края трубы могут проколоть или повредить уплотнение фитингов, что приведет к утечкам в вашей водопроводной системе.

2 – Турбулентность

Если вы собираете медные трубы для вашей системы водоснабжения и не удаляете заусенцы, это может создают турбулентность внутри трубопровода, что приводит к коррозии металлических труб и фитингов, что может привести к большим проблемам в будущем, если их не устранить.

3 – Плохо подогнанные соединения

Ваша труба может не проходить через фитинг, что означает, что вы не сможете надежно затянуть ее на фитинг , если он слишком большой или плохо сидит.

Как снять заусенцы с медных труб

Как видите, удаление заусенцев с труб — важный шаг, который нельзя пропускать. Вы можете сделать это разными способами: напильником, инструментом для удаления заусенцев или наждачной бумагой. Выберите метод, который лучше всего соответствует вашим потребностям.

Как удалить заусенцы с медных труб с помощью напильника

Напильником, который лучше всего использовать для удаления заусенцев с медных труб, является плоский с одной стороны и полукруглый с другой.

Вы можете удалить заусенцы с медных труб с помощью напильника, удалив внутренние заусенцы с закругленным краем и внешние заусенцы с плоским краем.

Держите трубу под углом 45 градусов и с помощью напильника удалите все острые кромки и заусенцы – напильник может занять много времени и на самом деле не самый эффективный.

Как удалить заусенцы с медных труб с помощью наждачной бумаги

Большинство сантехников-любителей используют наждачную бумагу для удаления заусенцев с медных труб, так как они, скорее всего, уже есть в сарае или гараже.

Возьмите кусок наждачной бумаги, крепко держите его или оберните им что-нибудь, что вы можете удержать при хорошей покупке, и используйте его, чтобы отшлифовать все острые края и заусенцы.

Использование наждачной бумаги также может занять много времени из-за необходимости шлифовать каждую сторону трубы по отдельности. Мы рекомендуем это дешевое и простое устройство, известное как инструмент для удаления заусенцев.

Как снять заусенцы с медных труб с помощью инструмента для снятия заусенцев

Существует несколько различных инструментов, первым из которых является развертка. Развертка-ручка имеет маленькое изогнутое лезвие, которое используется для снятия заусенцев с внутреннего края трубы.

Это хорошо, если вы паяете трубопровод, но развертка не очень полезна для удаления заусенцев на внешней стороне трубы. Если вы выполняете какую-либо сантехнику с нажимной посадкой, заусенцы на внешней стороне трубы должны быть удалены, так как острые края могут повредить уплотнение и нарушить герметичность соединения.

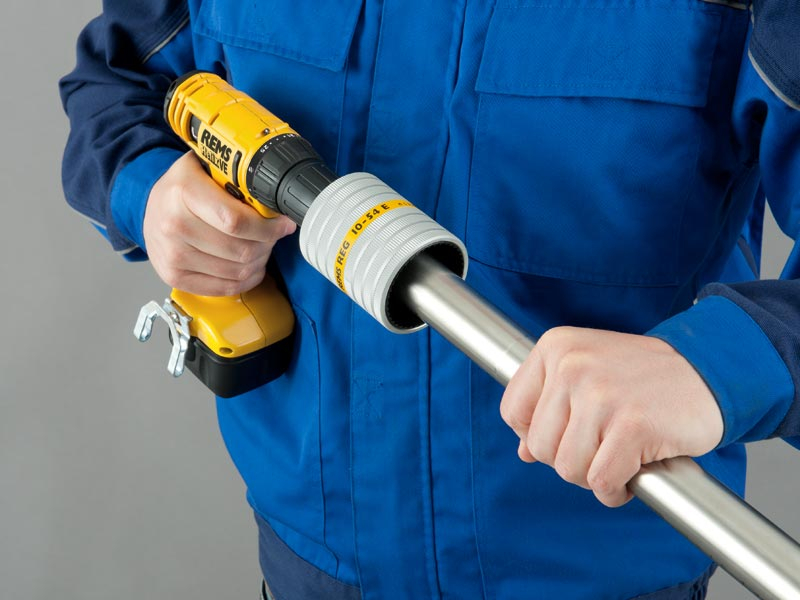

Мы предпочитаем многоцелевой круг для удаления заусенцев внутри и снаружи (ссылка на Amazon — открывается в новой вкладке). Это небольшой и недорогой инструмент, который можно использовать быстро и эффективно для удаления заусенцев внутри и снаружи трубы.

Просто вставьте трубку и дайте колесу несколько оборотов, и все готово.

Заключение

Процесс снятия заусенцев важен для обеспечения водонепроницаемости и надлежащего уплотнения труб. Это простой шаг, но он может уберечь вас от утечек или других проблем в будущем, если его не выполнить до сборки.

Мы рекомендуем приобрести инструмент для удаления заусенцев внутри/снаружи, который также очень хорош и дешев, но если вы не хотите покупать этот маленький инструмент, вы можете использовать наждачную бумагу или напильник, хотя это сделает процесс намного дольше .

Советы мастеру-сантехнику

«Лучшая наждачная бумага для удаления заусенцев с медных труб — зернистость 220!»

«Самый простой и эффективный способ удаления заусенцев с медной трубы — с помощью инструмента для удаления заусенцев!»

«Если вы удаляете заусенцы с медной трубы напильником, используйте напильник с плоской и полукруглой стороной, чтобы эффективно удалить заусенцы внутри и снаружи!»

«Если вы используете наждачную бумагу, обязательно держите ее крепко или оберните вокруг чего-нибудь твердого, потому что слишком слабое держание может быть опасным!»

Часто задаваемые вопросы

Нужно ли снимать заусенцы с медной трубы?

Удаление заусенцев с медных труб необходимо по разным причинам. Во-первых, острые кромки могут повредить уплотнения или помешать герметичности соединений, а во-вторых, кромки могут создать турбулентность в водопроводной трубе, что приведет к коррозии.

Можно ли снять заусенцы с медной трубы без инструмента?

Можно удалить заусенцы с медной трубы без инструментов, так как при желании можно использовать наждачную бумагу, однако это займет очень много времени и не так эффективно, как использование специально разработанного инструмента для удаления заусенцев.

Что означает снять заусенцы с трубы?

Удаление заусенцев с трубы — это процесс удаления заостренных краев с горлышка трубы после ее резки.

Можно ли резать медную трубу угловой шлифовальной машиной?

Да, угловые шлифовальные машины быстро справятся с медной трубой, и она легко прорежется. Использование угловой шлифовальной машины, несомненно, оставит острые края, поэтому вам нужно будет удалить заусенцы с труб перед их установкой.

---

Обо мне

Я сантехник Ли. Я работаю сантехником уже более 40 лет и повидал все это. Люди называли меня волшебником, потому что я мог так легко все исправить — отсюда и прозвище Мастер сантехники.
Я всегда рад помочь коллеге-торговцу или женщине, поэтому, если вам нужен совет или просто кто-то, с кем можно поговорить о сантехнике, не стесняйтесь обращаться!

---

Еще, что вам может понравиться

Удаление заусенцев с труб – ферросплавы

Удаление заусенцев с труб – ферроспилы

Идеальная техника для идеальной и гладкой поверхности

В результате некоторых процессов резки или профилирования получаются трубы с не совсем гладкой поверхностью, что требует удаления ребра, оставленного на кромке (известного как заусенцы), и его полировки. Процесс удаления заусенцев с трубы направлен на удаление заусенцев и полировку кромок и поверхности заготовки для достижения абсолютно гладкой поверхности.

Плоскости осуществляет щеточное удаление заусенцев и виброобработку. Это услуга, дополняющая распиловку, чтобы каждая деталь покидала наше предприятие с идеальной отделкой.

Удаление заусенцев щеткой VS Вибрационная отделка

Удаление заусенцев щеткой подходит для длинных отрезков трубы (длиной от 200 мм до 3000 мм), так как удаляет заусенцы только с краев трубы.
