Техники и методы современного гравирования

Художественное начало широко вошло в наш быт, красоту люди хотят видеть везде. Она украшает быт, одухотворяет труд и облагораживает человека, делая его нравственным и пробуждая в нем творческие способности. Одним из видов творчества является гравирование (от нем. gravieren, франц. graver — вырезать на чём-либо) - это очень древнее и емкое ремесло, еще в крито-микенской цивилизации для гравировки использовали бронзовый режущий инструмент. В граверном деле преобладал ручной труд, позволяющий создавать графику (греч. γραφικος — письменный, от греч. γραφω — пишу) — вид изобразительного искусства, использующий в качестве основных изобразительных средств линии, штрихи, пятна и точки в виде текста или рисунка на металле с красивыми и четкими линиями.

.

С VI в.до н.э. в Древней Греции стали применять гравёрные резцы изготовленные из железа. Основной инструмент для гравирования называется - штихель (нем. Stichel). Штихеля имеют срезанный на конце под углом и заточенный рабочий край по форме сечения стального стержня, другим концом вставляется в деревянную ручку имеющую форму обрезанного с боку гриба. Кроме штихелей, для гравировки и выбор металла на большой глубине и на больших площадях, служат молоточные зубильца. Удобные в роботе самые современные, технологичные штихеля оснащены пневмо-механизмом гравировальных установок, позволяют усовершенствовать труд мастеров.



Ручное резание, наиболее трудный метод гравировки, или как его сейчас называют художественное гравирование - технически довольно сложный и особый вид графического искусства, требующий умения рисовать в превосходной степени, верной и твердой руки для проведения режущим стальным инструментом по поверхности плавных линий различной формы и различно углубленных. Ошибки в этом способе гравирования почти не исправимы. Это сложный и трудоемкий процесс, требующий от исполнителя большой выдержки, мастерства и сосредоточенности. Декоративное оформление и украшение рядовых предметов совершается на основании определенных правил и законов изобразительного искусства: соблюдения ритма, симметрии, гармоничного сочетания штрихов.

Художник-гравёр строго и лаконично воссоздает поэтапный процесс формирования выемок на металле различными приёмами, выбирая наилучшее направление систем линий, изменяя их ширину, избегая при этом слишком резких и явно выделяющихся элементов из общей композиции визуально-графические рисунков, штриховые надписи и декоративные орнаменты, многофигурные композиции, пейзажи и т.д. Готовая робота отличается высокими художественными достоинствами и состоит из четких многих групп плавных, коротких, и длинных, более или менее близких к параллельности между собой линий и по местам пересеченных другими линиями, от чего происходит выразительные штрихи изображающие собою расположение светотени на предмете. Маленькие квадраты, ромбы, трапеции и другие формы иногда вмещают в себе добавочные, выразительные штрихи для окончательной выработки светотени. Этот вид гравировки отличается своей неповторимостью и остается востребован несмотря на высокую стоимость.



Художественное гравирование включает в себя изготовление гравюр на металле (фр. gravure от graver — вырезать, создавать рельеф) Гравюры по металлу имеют станковой или прикладной характер. Гравюра станкового характера может быть выполнена как по оригинальному рисунку гравера или графически копировать художественные произведения мастеров кисти. Гравюра прикладного характера призвана служить дополнением, неотъемлемой частью художественного решения объемных предметов из различных материалов, в данном случае на металле: на ларцах, столовых и письменных приборах, подсвечниках, портсигарах и многих других бытовых изделиях, где ее рисунок приобретает определенную значимость. Возьмем, например охотничий нож, с ажурной гравировкой он уже является законченной художественно оформленной вещью, имеющий, не только улитарное назначение, но и художественную значимость. Каждый вид гравировки сам по себе ориентирован на различные цели, поэтому все они не лишены ограничений при применении, но дополняя друг друга, позволяют выполнять ранее недоступные задачи, по гравировке значительно сокращая сроки выполнения и удовлетворяя изысканный вкус заказчика. Иногда эти два метода могут дополнять друг друга для завершения и придания более характерной передачи образной композиции.

По технике исполнения гравировку различают на плоскостную (двухмерную) и обронную (трехмерную). Плоскорельефное гравирование – способ, при котором обрабатывается только поверхностный слой, что отражает характер гравирование как под глянец, так и под тонирование. Глубина выборки металла незначительная, так как гравирование в основном производится на изделиях из драгоценных и цветных сплавов металлов. Обронное гравирование - способ, при котором резцом создается рельеф или объемная вещь. Подразделяется на углубленное (негативное) когда рисунок или рельеф режутся внутрь и выпуклое (позитивное) –рельефная структура рисунка выше фона ( последний углублен и снят). Травление, фрезерование, выборка гравированием, чеканка, насечка и т.п. - придают плоскорельефной гравюре особые декоративные свойства.

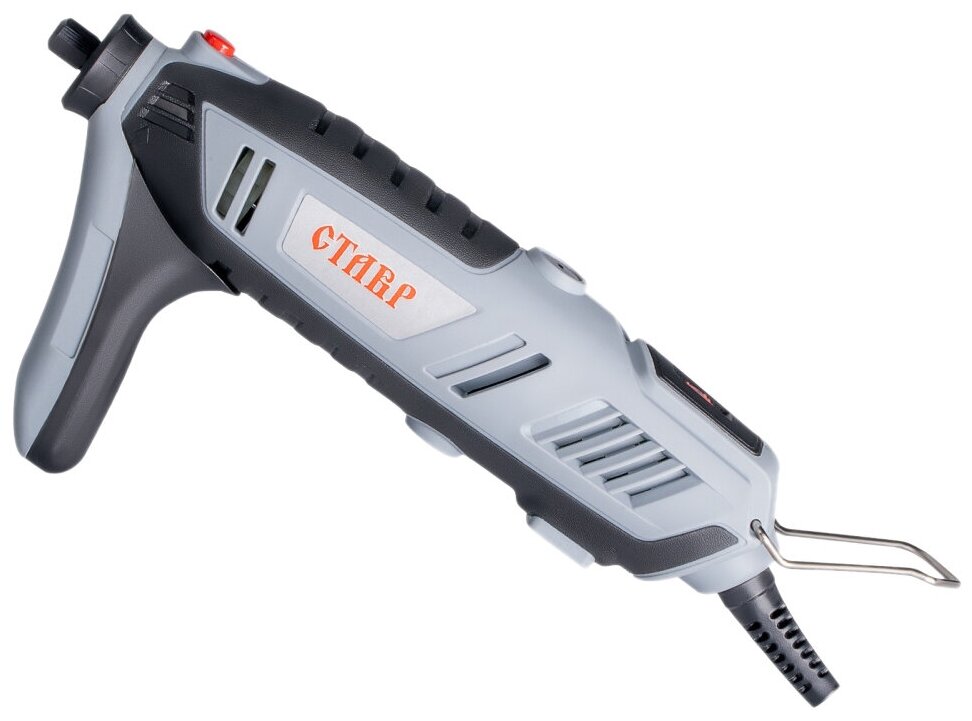

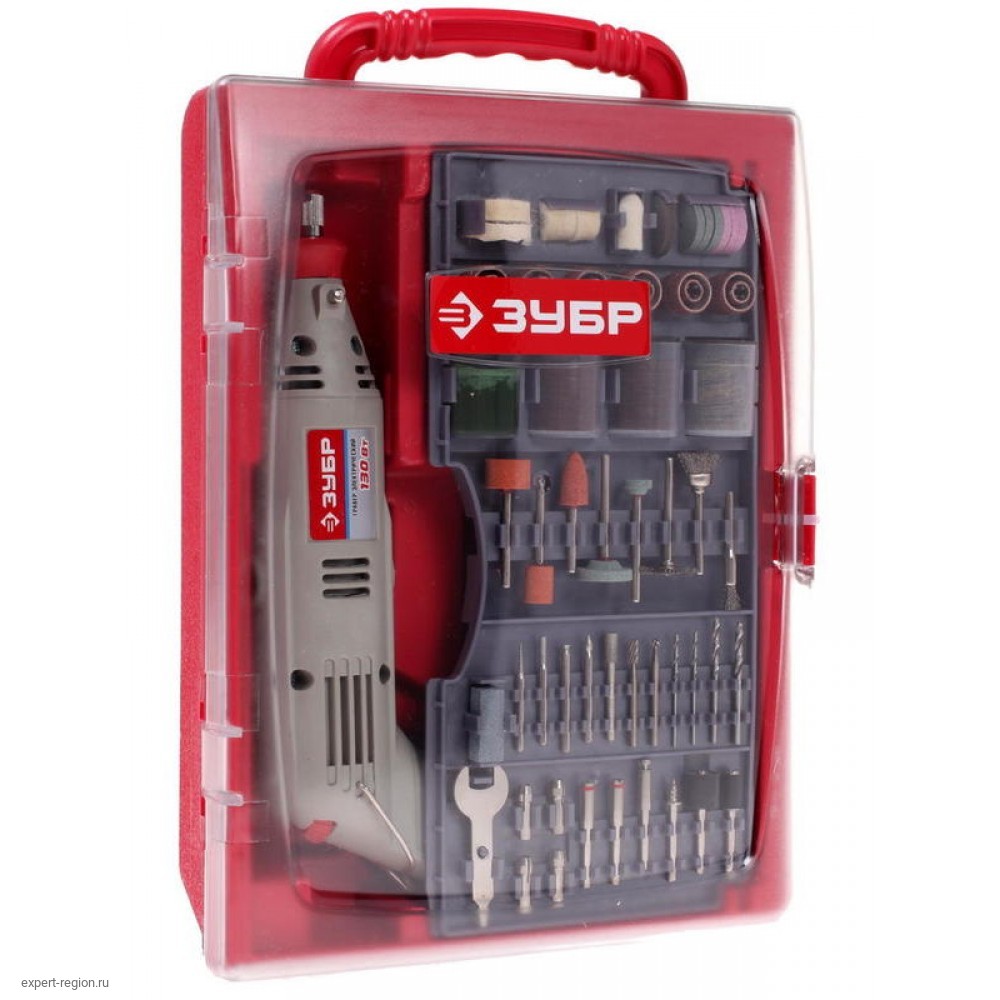

Широко применяемый механизированный способ гравировки с помощью бормашины

со специальными наконечниками - борами. Бормашина применима как для плоскорельефного, так и для обронного гравирования, где требуется выборка большого количества металла. Гравировка бормашиной широко используются гравёрами-оформителями для написания, дарственных надписей на всякого рода сувенирах и, подарках, а также для нанесения всевозможных надписей на посуде. Позволяет нанесение надписей в самых труднодоступных местах. Борами можно выполнять объемные, рельефные и контурные работы. Технология выполнения надписей бормашиной состоит из следующих операций: Выборка материала бором; Втирание краски основы в гравировку; Засыпка и растирание бронзовой пудры по поверхности надписи.

Если требуется нанести линии во всех направлениях на изделие, применяется принцип пантографа. Рисунок воспроизводится по шаблону, уменьшая его в масштабе, на гравировальном устройстве. Резец вращающийся в патроне пантографа, свободно перемещается во всех направлениях. На основе плоского шаблона с помощью вспомогательных приспособлений можно обрабатывать выпуклые и вогнутые ,наружные и внутренние, конусные стенки. Вращающимся резцом вырезаются буквы, орнаменты, производится выемка вокруг рисунка, а также сквозное фрезерование для изготовления трафарета. На базе гравировальных пантографов используются современные копировально-фрезерные станки с трехмерной системой воспроизведения рисунка. Трудоемкую работу по удалению большого количества металла с фона рисунка и выборкой металл внутри букв и цифр все чаще стали производить на гравировально -фрезерных станках с компьютерным управлением. При помощью современного оборудования изготавливают, например, штампы для чеканки монет и медалей по модельному рельефу в увеличенном масштабе и мастеру лишь остается доработать вручную, что повышает производительность.

Иногда требуется выполнить волнообразные, параллельные между собой или взаимно пересекающихся, концентрические круговые, эллиптические линии - в этих случаях используется механические приспособления и станки. Это называется гильоширование и выполняется помощи соответствующих машин.

Возможности гравировальной техники в настоящее время не ограничены. Техника и технологии шагнули вперед, в сфере гравировки наступила новая эра. Современные технологии призваны усовершенствовать граверное дело. Графические редакторы и программные продукты нашли широкое применение в работе гравёров. Благодаря техническому прогрессу в вечном поиске совершенства, у настоящих мастеров своего дела присутствует широкий арсенал современных методов нанесения узоров и памятных надписей, применение которых создает на резной поверхности новые неожиданные эффекты.



Механизированная алмазная гравировка - это инновационная технология, которая позволяет равномерно наносить удивительные по точности и красоте тексты, изображения и логотипы на различных видах поверхностях. Пригодны почти все виды металлов, включая благородные металлы, их сплавы, и остальные металлы которые плохо поддаются другим видам гравировки, а так же многие неметаллические материалы (кость, дерево, пластмасса, камни некоторых пород и т.д.) Существенным элементом процесса перед гравировкой, собственно является создание авторского проекта, который выполняется посредством векторной графики. мастером владеющим художественными навыками. Гравирование происходит при помощи специального алмазного резца на гравировальном станке. Работа гравировального оборудования управляется квалифицированным гравировщиком при помощи специальной программы на компьютере, которая позволяет задавать параметры, измерять графики поверхностей, изменять масштаб текста или рисунка под рабочее поле гравируемого предмета. При обычной механической гравировке нанесение производится вращающейся фрезой, когда нет глянцевого реза и линий с различной толщиной, лишь только фрезерованная канавка одной ширины. Алмазный же резец, двигаясь по поверхности материала, позволяет прорезать тонкие и изящные углубления для придания необходимой формы рисунку или тексту.

Получается плоскостной линейный рельеф, имеющий достаточную глубину для предотвращения затирания, и имеет результат очень схожий на ручную гравировку, а в отдельных случаях даже превосходит ее. Благодаря свойствам алмаза оставлять на поверхности светоотражающий след, этот вид гравировки стал особенно пригоден для гравировки на ювелирных изделиях из драгоценных металлов, а надписи и светотеневые графические изображения на подарочно-сувенирной продукции выразительно отличаются приятным эстетическим видом.



Механическая фотогравировка - самым современным методом фотогравировки является ударная гравировка. Механическая машина с алмазными иглами создает на металле конические углубления. От силы удара иглы зависит глубина проникновения алмазной иглы в металл. Обычно для такого вида фотогравировки используются плоские поверхности и мягкие металлы. Основной металл или их сплавы перед гравировкой полируется до зеркальной поверхности и очень часто покрывается родием, никелем. Поверхность металла без углублений, сформированных алмазной иглой, выглядят, как черные. Светлые области формируются наиболее глубокими углублениями. Данный метод фотогравировки позволяет наносить фотографические изображения, с градацией серых тонов, на металл. Гравирование травлением - этот способ требует предварительного покрытия поверхности защитным слоем грунта из воска, канифоли и асфальта или специальным лаком. Затем на загрунтованную поверхность наносят (до обнажения металла) рисунок или надписи стальными иглами различной толщины и заостренные в различной степени. После завершения прорисовки обнаженный поверхность подвергают действию кислоты растворяющей металл , вследствие чего образуется углубленный (вытравленный). Техника этого способа гораздо гравирования гораздо легче, чем манипуляции резцом и доступна всякому, умеющему рисовать.



Лазерная гравировка (маркировка) - одно из популярных решений для оформления рекламной и сувенирной продукции в промышленных масштабах, преимущественно за счет высокой скорости и производительности. В процессе лазерной гравировки под влиянием сфокусированного импульса излучения происходит интенсивный нагрев-плавление, за счет чего на поверхности материала происходит изменение физико-химических свойств, снимается (выжигается) верхний слой или слои частиц, возникает след (отпечаток) на участке воздействия луча. Глубина гравировки зависит от выбранной мощности лазерного станка, от физических свойств, гравируемого материала и от количества проходов. Применяются два основных типа лазерных маркера: 1. Газовые (СО2) - для неметаллов (пластик, акрил, дерево, стекло, кожа и пр.) и резки любых материалов. 2. Волоконные - в основном для гравировки металлов, и в зависимости от типа данного лазера возможна гравировка на других материалах.

Техника исполнения гравировальных работ

Наверняка каждый из нас видел кованые изделия, украшенные интересным рельефным рисунком. Но мало кто задумывался о процессе его выполнения, ведь зачастую потребителей интересует лишь конечный результат. Но, говоря об истинных ценителях металлических украшений или предметов интерьера, обихода, можно с точностью утверждать, что им известна такая техника декора, как гравировка. Это слово является достаточно популярным, и в общем своем значении подразумевает нанесение рисунка на металл методом создания углубленного изображения. Кстати гравирование может осуществляться также и на других материалах: камне, дереве, стекле, кости и др. Широкой популярностью пользуются гравированные ювелирные изделия, гравировка на кованых воротах, дверях, предметах мебели с узорами как на металле, так и на дереве. Для гравировки отлично подходят любые металлы и их сплавы (медь, сталь, цинк, мельхиор и др.). Единственное отличие — это то, что некоторые металлы являются более сложными в обработке. Менее всего затруднений вызывают мягкие металлы низкой вязкости (дюралюминий, например).

Современные технологии позволяют получать рельефный рисунок путем электрического и химического гравирования, но тем ни менее механический способ исполнения этой техники все также занимает свое почетное место в процессах обработки металлических изделий.

Гравировка, выполненная при помощи резцов, отличается особой четкостью и натуральностью, которые сложно достичь любым из высокопроизводительных способов.

Основной инструмент, который используется в современном гравировании, называется штихтель. Он состоит из клинка, рукоятки и кольца. Рукоятка изготавливается из твердых пород дерева и скрепляется прочным металлическим кольцом. Штихтели бывают разные, но при этом размеры рукоятки и длина клинка всегда остается постоянной. Характер сечения штихтеля определяет основные виды этого инструмента. Различают шпицштихтель (для разметки, прорезания контура), мессерштихтель (для тонких глубоких линий), фляхштихтель (для канавок с плоским дном) и др., которые отличаются между собой параметрами угла режущей части.

Инструменты для гравировки изготавливают из высокопрочной стали, которая дает возможность обрабатывать любые металлы с меньшим показателем твердости. Технология выполнения клинков одинакова для любых сечений: его кончик имеет приподнятый изгиб, и передняя часть затачивается в зависимости от типа обрабатываемого металла: чем меньше твердость, тем меньше угол сечения. Режущая часть клинка обязательно должна быть закалена и подвержена отпуску. Это обеспечит его прочность и четкость получаемого рисунка.

Кроме штихтелей в гравировке также применяют такие инструменты как зубильца и сечки. Они удобны в том случае, если работа проводится на большой площади и на большую глубину.

Для чистовой отделки применяется шабер. Это приспособление бывает трехгранным и четырехгранным и может быть самостоятельно изготовлено из напильника с подходящим количеством граней. Напильник также используется граверами для опиливания металла.

Полировка изделия проводится при помощи лощильника. Под рукой у мастера-гравера всегда есть пуансоны и матики, которые необходимы для выбивания простых узоров и фактурной обработки поверхности.

В процессе выполнения гравировальных работ необходимым атрибутом становятся тиски. Они используются для надежной фиксации деталей. Наиболее распространенными являются шаровые тиски, которые считаются самыми удобными и подходящими для любого вида работ.

Кроме вышеуказанного, граверу потребуется специальная подушка, которая изготавливается из кожи, штатив с лупой, применяемый в тех случаях, когда гравировка выполняется на мелких деталях.

Сам процесс резцовой гравировки, как и любой другой, проводится в несколько этапов. Первой следует подготовка поверхности. Ее хорошо зачищают с помощью наждачной бумаги и полируют специальной пастой. Затем приступают к переводу узора на металл. Для этого, если рисунок простой, пользуются карандашом для рисования на металле или черной тушью и воспроизводят узор прямо на рабочей поверхности. Или же, если рисунок сложный, то его переводят с листа бумаги, пользуясь белилами и гладилкой. После наметки рисунка, его процарапывают гравировальной иглой или шпицштихтелем.

Приступая непосредственно к гравировке, важно уметь правильно держать резец. Это обеспечит четкость проводимых линий, а также обезопасит Вас от порезов во время работы. Начинающим граверам рекомендуют начинать освоение этой техники с наиболее простых линий, постепенно переходя к кривым и элементам орнамента. Это же касается и металла. На первых порах лучше отдать предпочтение более мягким его видам. Не стоит также сразу пытаться получить конечную глубину рельефа. Лучше это сделать за несколько проходов. Заусенцы, появляющиеся по краям, советуют сразу удалять шабером, во избежание царапин. А стружку металла сметать кистью, но ни в коем случае не сдувать.

Существуют также два способа гравировки, которые сделают рисунок более контрастным и интересным. Это гравирование под чернение и гравирование под глянец. Первый способ заключается в заполнении линий темным сургучом, что позволяет сделать рисунок более выразительным. А второй способ предполагает контраст глянцевой и матовой поверхности. При этом фон остается матовым, а линии рисунка — блестящими.

Также к видам гравировки относят и так называемые обронные работы. Это техника, которая позволяет сделать рисунок выпуклым за счет опускания фона. Распространен этот вид работ при оформлении растительных орнаментов.

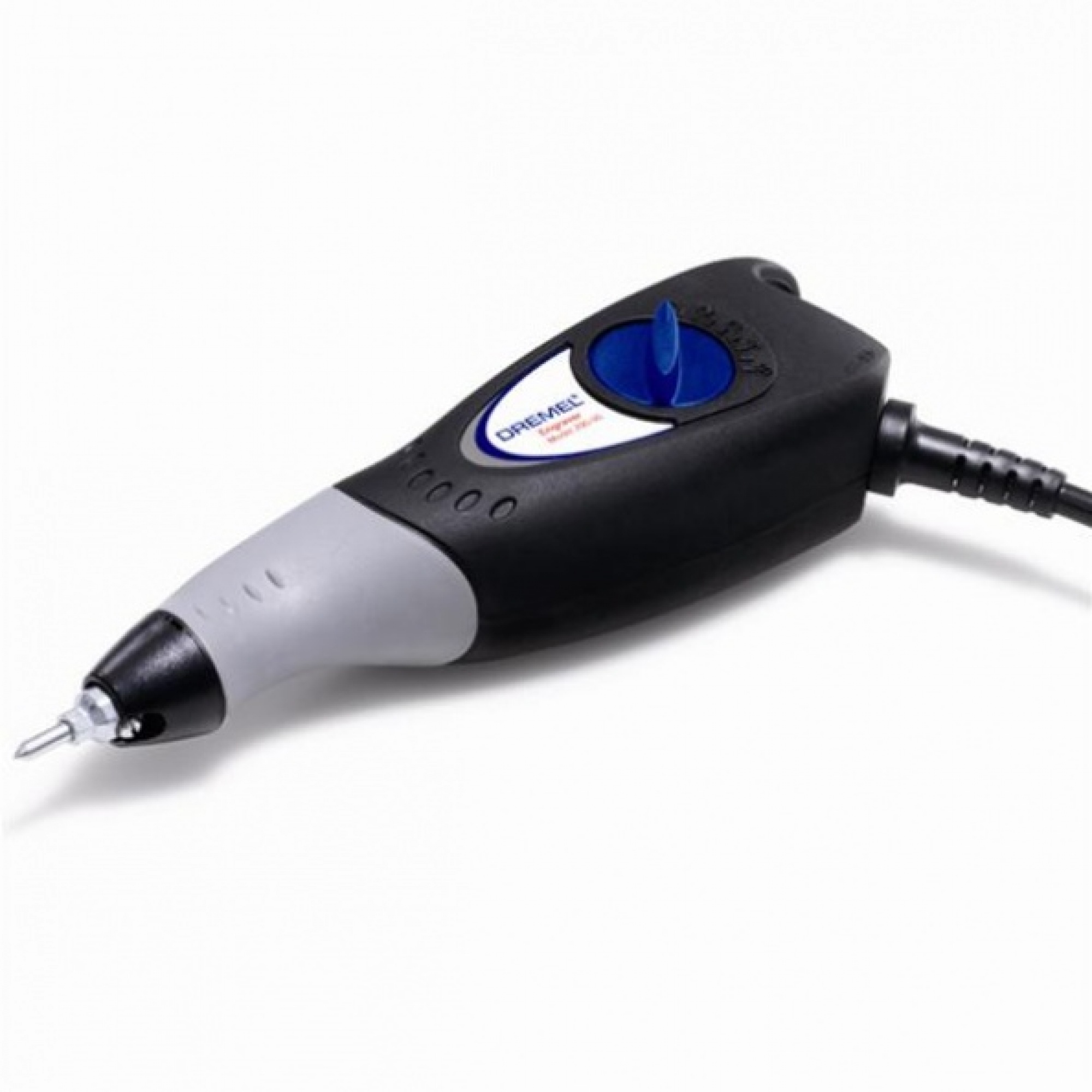

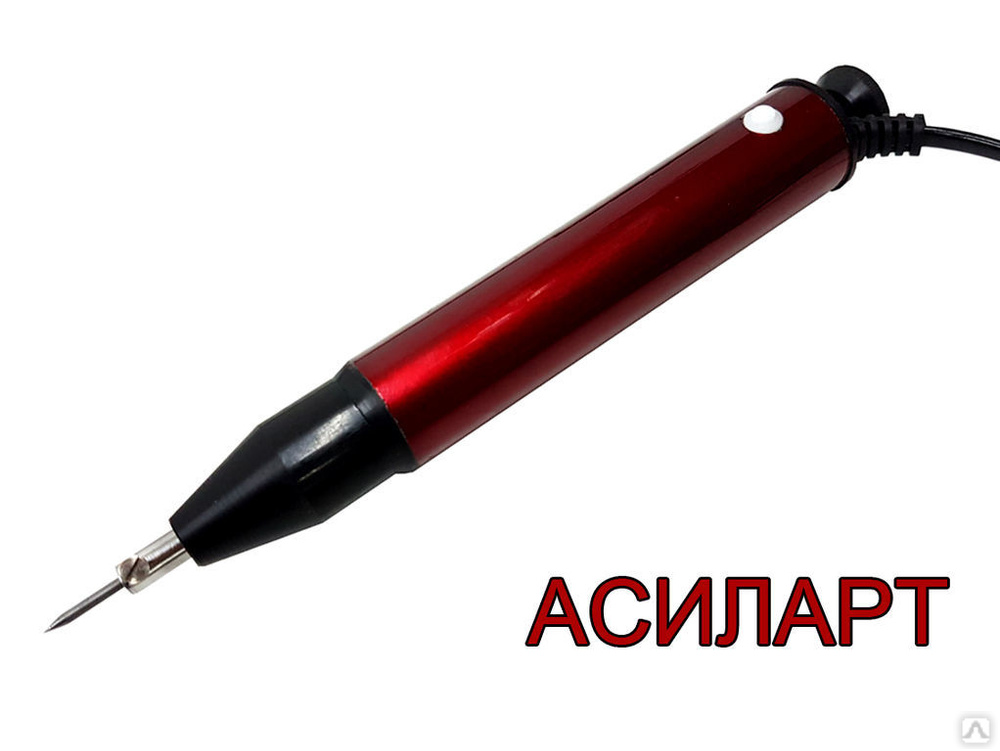

Ручные гравировальные машинки, гравировальная техника для ручной работы на камне, бормашины

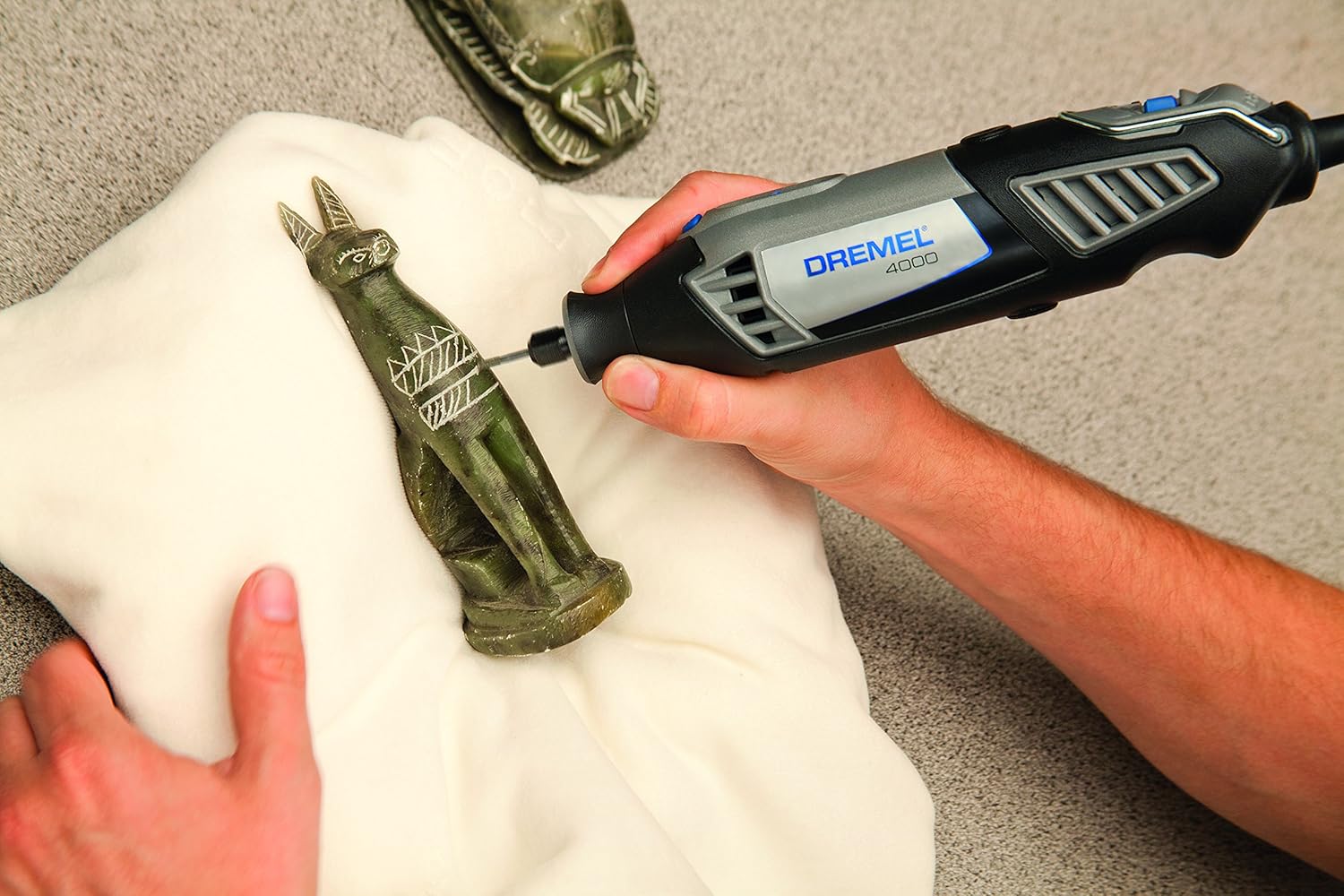

Ручная гравировка по камню осуществляется с помощью ручных гравировальных машин. Такого вида гравировальная техника используется для нанесения изображения на полированную поверхность гранитных плит, например, памятников.


Ручная гравировальная машинка МГР-12

Предназначена для нанесения изображения на полированной поверхности методом ударного гравирования. Безопасное рабочее напряжение составляет 12 Вольт. Характеризуется удобной легкой и эргономичной конструкцией. Плавная электронная регулировка силы и частоты ударов обеспечивает низкий уровень шума и позволяет выбрать оптимальный режим в процессе работы. Низкий собственный нагрев позволяет продолжительный режим работы без перерывов на охлаждение. Малый люфт иглы позволяет выполнять тонкие работы. В комплекте к машинке идет сетевой адаптер на 220В. Есть возможность работы от аккумулятора, разъема автомобильного прикуривателя или другого произвольного источника постоянного тока 12В/2А. Конструкция обеспечивает полную взаимозаменяемость элементов и возможность дополнения различными аксессуарами в будущем.

Блок управления Аккумуляторный блок управления
Характеристики Значения
Напряжение питания 12 V
Потребляемая мощность, не более 9 ватт
Рабочая частота ударов от 40 до 120 Гц
Регулировка частоты и силы ударов электронная
Габаритные размеры Ø20 мм, L=180 мм
Масса (без блока управления
и питания), не более
250 грамм

* Ручная гравировальная машинка МГР-12 выпускается серийно


Ручная гравировальная машинка [стандарт]

Предназначена для нанесения изображения на полированной поверхности методом ударного гравирования. Безопасное рабочее напряжение составляет 12 Вольт.

Рисунок Характеристики Значения
Напряжение питания 220 V
Потребляемая мощность, не более 15 ватт
Рабочая частота ударов от 50 до 120 Гц
Регулировка частоты и силы ударов механическая
Габаритные размеры Ø20 мм, L=220 мм
Масса (без блока управления
и питания), не более
250 грамм

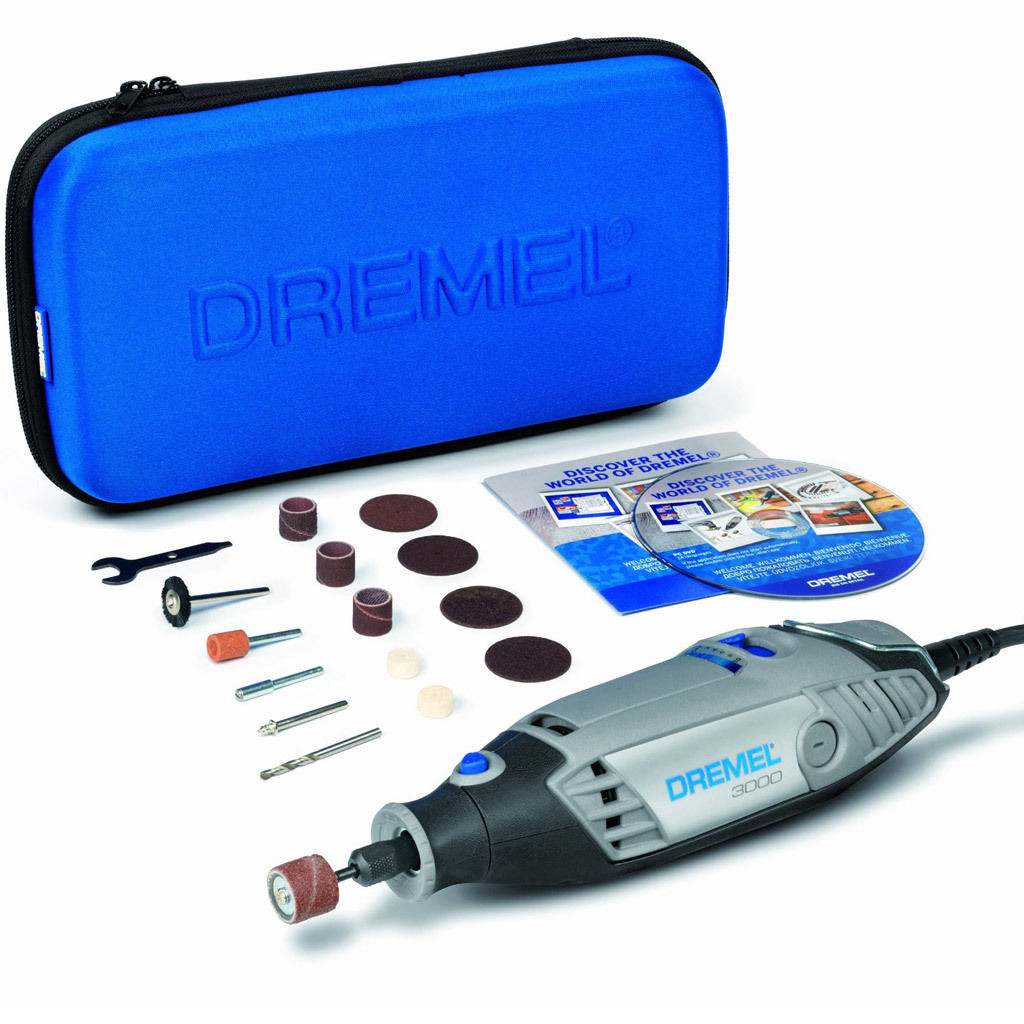

Бормашина DREMEL

Предназначена для нанесения изображения методом поверхностного фрезерования.

Рисунок Характеристики Значения
Напряжение питания 230-240 В, 50-60Гц
Сила тока 0,5 А
Скорость на холостых оборотах 33000 об/мин
Диаметр цанги 0,8 / 1,6
2,4 / 3,2 (мм)

Гравировальные машины и термопрессы, изготовление печатей

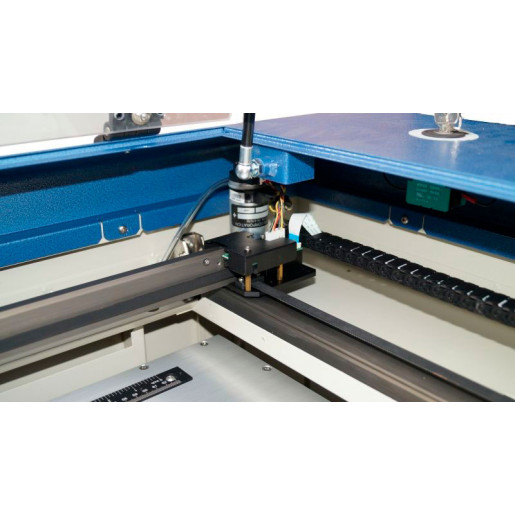

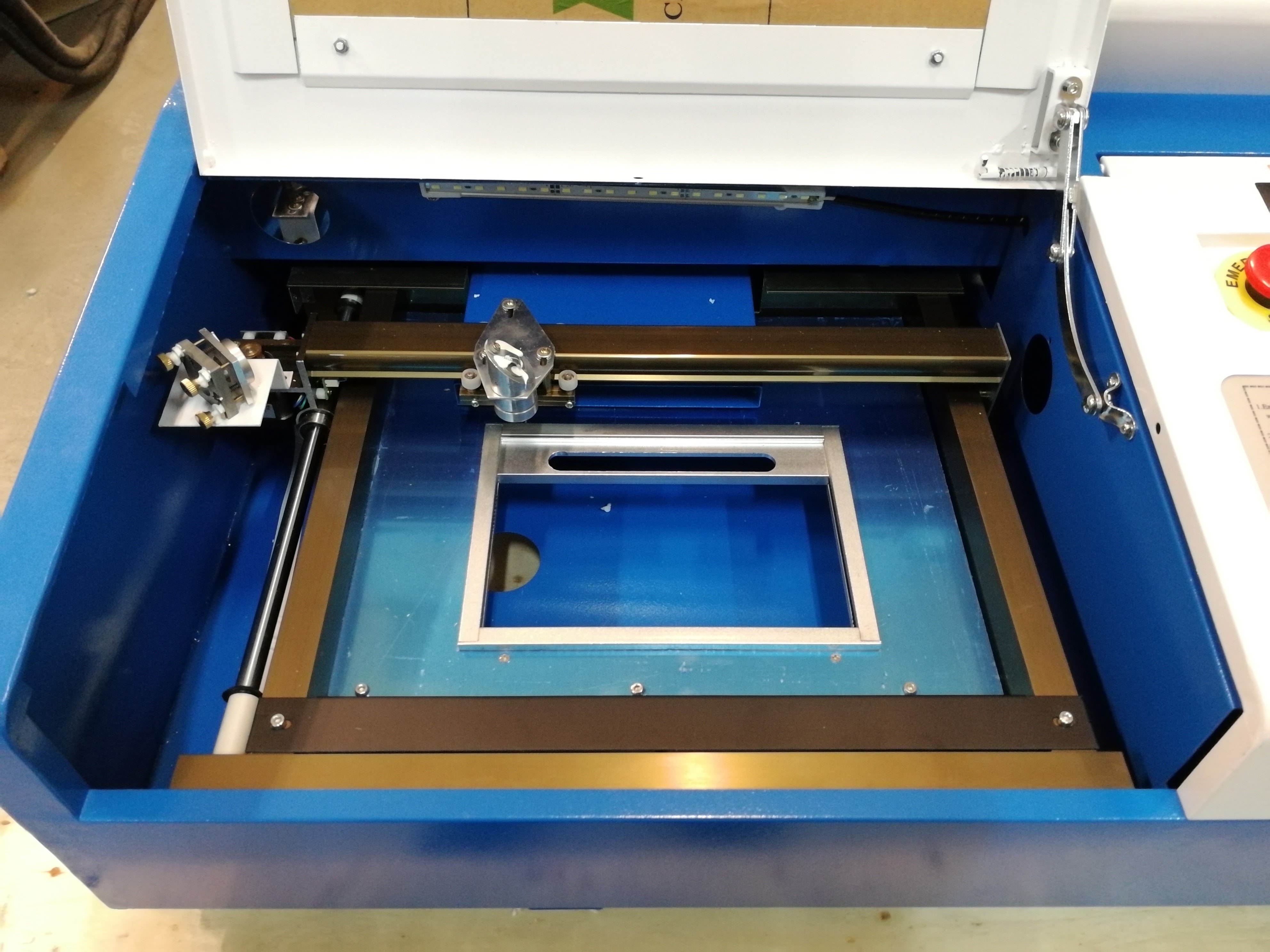

Лазерная гравировка остается одной из самых распространенных технологий в производстве печатей и штампов. Оборудование, используемое для производства по данной технологии – гравировальные машины. Современная гравировка производится на лазерно-гравировальных машинах.

Надо заметить, что лазерно-гравировальные машины обычно могут выполнять гравировку не только на резиновых печатях , но также на металле, дереве, стекле, коже, пластике и иных материалах. Зачастую владелец такого оборудования совмещает производство печатей, пластиковых и металлических табличек, различной сувенирной продукции. Современная лазерно-гравировальная техника занимает немного места. Такое оборудование можно разместить даже в небольших мастерских (впрочем, следует заметить, что это оборудование окупается не слишком быстро, что может стать препятствием для начинающего бизнесмена).

При этом необходимо учесть, что, в отличие от принтеров, копировальных машин и флэш-систем, гравировальные машины требуют некоторых дополнительных условий. Обязательно надо предусмотреть вытяжку, поскольку гравировка пластика и ряда иных материалов сопровождается задымлением помещения. Кроме того, если нет вытяжки, оптическая линза лазера может загрязняться продуктами сгорания.

Проточная вода обязательна не для всех машин: современное оборудование уже выпускается с автономным охлаждением лазерной трубки, например, при помощи водяного насоса и ёмкости с холодной водой. Тем не менее, место для такой ёмкости следует предусмотреть заранее.

За гравировальным оборудованием следует следить, устраивать ему профилактическую смазку раз в месяц-два (движущих элементов), а также периодически чистить технику, поскольку продукты сгорания даже при наличии вытяжки могут попадать в гравер. В целом же это довольно неприхотливое оборудование с хорошим ресурсом выработки: ресурс источника лазерного излучения, как правило, составляет два года.

Для изготовления резиновых печатей методом вулканизации необходимо приобретение термопресса. Эта технология достаточно сложна и трудоёмка, но прочность печатей (на них даётся гарантия на десять лет) делает эту технологию также достаточно востребованной. Термопресс служит для изготовления из термокартона матрицы. Затем с помощью термопресса происходит вулканизация резины в этой матрице.

Данная технология окупается при заказе большого числа одинаковых моделей, так как себестоимость одного-единственного экземпляра будет довольно-таки высока.

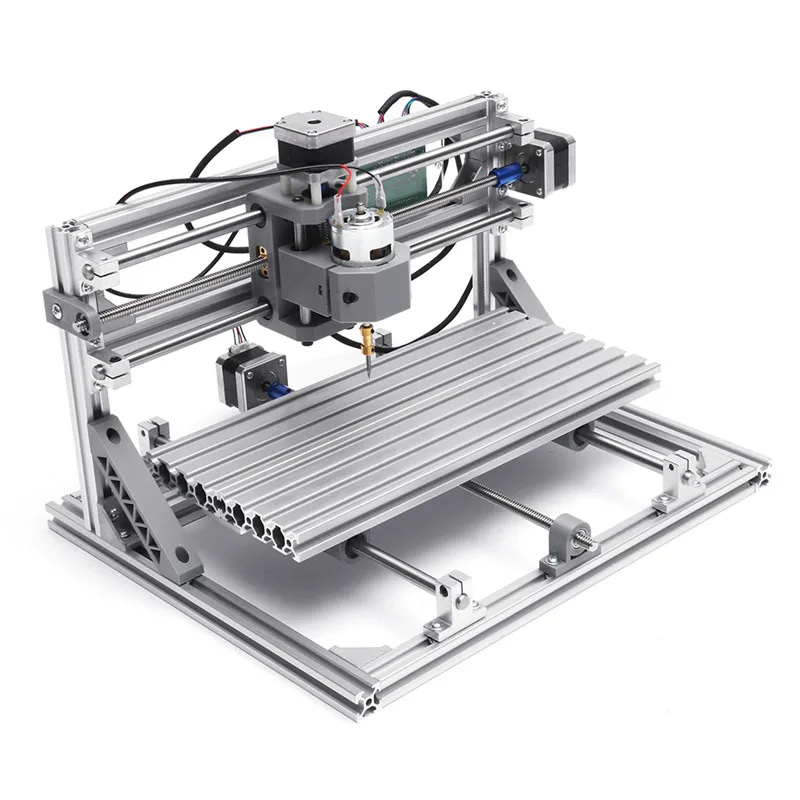

Настольные фрезерно-гравировальные станки, конструктивные особенности, преимущества, возможности

С появлением программно-управляемых комплексов на производстве процесс работы над проектами значительно ускорился и упростился. При минимальных трудозатратах оборудование позволяет изготавливать изделия высокого качества, что положительно сказывается на их стоимости и рентабельности бизнеса.

Настольный фрезерно-гравировальный станок с ЧПУ не требует постоянного контроля и управления оператора: техника выполняет сложные задачи, получая данные через компьютер. Оборудование способно создавать рельефные и детализированные изображения, гравировку, надписи. Работает агрегат с большим количеством материалов, он прост в управлении и не затратен в эксплуатации.

Компактные габариты устройств позволяют с легкостью разместить их в небольшом офисе или дома. При этом настольный фрезерный станок с ЧПУ работает не хуже своих крупногабаритных промышленных собратьев.

Конструктивные особенности настольных фрезерно-гравировальных станков с ЧПУ

Настольный гравировальный станок с ЧПУ, как и большие станки, способен выполнять обширный спектр работ, среди которых:

  • зенкерование;
  • сверление;
  • полировка;
  • шлифовка;
  • фрезерование;
  • гравировка;
  • растачивание.

Длина стола у небольших моделей составляет около одного метра. Вес — не более 200 кг. Питается техника от стандартной электросети. Наиболее распространены настольные ЧПУ станки портального типа:

  • портальный, шпиндель находится на балке между стойками, перемещается вертикально и между стойками.

Станки управляются через USB-порт — с помощью компьютера. Программное обеспечение позволяет обрабатывать заготовки вручную или использовать уже готовые шаблоны.

Все современные модели работают с 2 и 3D-изображениями. Настольный станок ЧПУ способен обрабатывать большое количество материалов, включая сталь, камень, металлы, дерево, пластики.

Применяется техника для изготовления и обработки мебельных деталей, интерьерных элементов, сувениров, украшений, штампов, плат. Купить настольный гравировально-фрезерный станок можно для оптимизации работы мастерской: он способен заменить сразу несколько видов техники.

Преимущества настольных фрезерно-гравировальных станков с ЧПУ

  • Понятная система управления, легкость в использовании, небольшие затраты на уход и содержание.
  • Компактность, небольшой вес, мобильность.
  • Невысокая стоимость по сравнению с промышленными лазерными станками.
  • Низкое энергопотребление, бесшумная работа.
  • Высокая скорость работы, отсутствие необходимости в постоянном контроле оператора.

Чтобы освоить настольный лазерный станок, не нужно быть профессиональным фрезеровщиком. От оператора требуются закрепление материала и запуск программы. Все остальное техника делает сама.

А вот освоить специальное программное обеспечение всем, кто хочет работать на таком станке, придется. С помощью программы создаются чертежи, объемные модели и сценарии команд, по которым работает машина.

Дополнительные возможности

Есть особый класс настольных фрезерно-гравировальных лазерных станков с ЧПУ, которые имеют дополнительные возможности. В их число входит снятие рабочего стола, что позволяет брать заготовки без ограничения по габаритам, работать с рельефными поверхностями.

Другая востребованная опция – это поворотное устройство, для обработки цилиндрических объектов, например, для изготовления ножек мебели.

© 2018 САЙН СЕРВИС. Все права защищены.

Любое копирование информации с сайта sign-service.ru должно производится с ссылкой на источник и с согласия администрации ресурса.

Для обработки металлов необходим подвод охлаждающей жидкости в зону реза, чтобы режущий инструмент дольше служил и не образовывался наплав материала на режущую кромку, такая система обычно реализована по циркуляционному принципу и состоит также из стола-ванны для сбора поступающей охлаждающей жидкости, фильтра от стружки, промежуточной емкости, и помпы для перекачки охлаждающей жидкости обратно в зону реза.

Возврат к списку

Виды гравировки. Какую гравировку выбрать?



В настоящее время существует большое количество различных станков и оборудования, позволяющих выполнять гравировку. Для нанесения гравировки используются различные технологические решения и методы. Для того чтобы Вы могли представить разновидности гравировки мы подготовили этот материал.

Поскольку в литературе не обнаружено классификации видов гравировки, в этом материале мы провели ее.

Все замечания принимаются. Комментарии можно оставить внизу страницы.



Что такое гравировка?

Гравировка гравировки, мн. нет, ж. (спец.). Действие по глаг. гравировать.( Толковый словарь Ушакова)

Гравировка (от фр. graver - вырезывать).

1) Занятие гравера.
2) штрихи на гравюре. (Источник: "Словарь иностранных слов, вошедших в состав русского языка". Чудинов А.Н., 1910) от франц. graver, вырезывать.
а) Занятие гравера.
b) Штрихи на гравюре. (Источник: "Объяснение 25000 иностранных слов, вошедших в употребление в русский язык, с означением их корней". Михельсон А.Д., 1865)

Гравировка ж. 1) а) Техника нанесения изображения, орнамента, надписи и т.п. на поверхность твердых материалов. б) Изображение, орнамент, надпись и т.п., выполненные таким способом. 2) разг. То же, что: гравирование. (Толковый словарь Ефремовой)

Гравировка Создание или корректирование изображения на формном материале ручным или механическим путем при помощи резца, штихеля и пр. Используется при изготовлении печатных форм для способа металлографии.(Полиграфический словарь)

Гравировка (от фр. graver - вырезывать). 1) Занятие гравера. 2) штрихи на гравюре. (Источник: «Словарь иностранных слов, вошедших в состав русского языка». Чудинов А.Н., 1910)

Гравировка от франц. graver, вырезывать. а) Занятие гравера. b) Штрихи на гравюре. (Источник: «Объяснение 25000 иностранных слов, вошедших в употребление в русский язык, с означением их корней». Михельсон А.Д., 1865)



Методы гравировки

1. Ручная гравировка - штихелем



2. Механизированная гравировка без удаления металла. Гравировка с применением гравировального оборудования, станков



2. 2. Алмазная гравировка (гравировка стальным гравером) на станках с числовым программным управлением. Глубина гравировки от 10 мкм до 100мкм. Глубина гравировки определяется силой давления гравера на материал, углом заточки гравера, твердостью материала, количеством проходов гравера.

При алмазной гравировке образуется углубление в металле, которое соответствует углу заточки инструмента. Алмазный или стальной гравер с равной скоростью и равным нажимом перемещается по поверхности материала, оставляя за собой канавку. При этом виде гравировки металл не удаляется.  При достаточной жесткости станка образуется ровное гладкое углубление в металле - так называемая "алмазная грань".



Алмазная гравировка на стали с эффектом гильоширования



Пример ювелирного изделия с алмазной гравировкой





2.3 Растровая гравировка (фотогравировка) - разновидность гравировки при котором изображение гравируется точками - растром. Для нанесения растровой гравировки (фотогравировки) могут использоваться гравировальные станки:

Ювелирные гравировальные станки Magic 5/50, Magic 20, Magic 7/70. Гравировка растровых изображений производится алмазным гравером. Глубина гравировки от 10мкм до 120мкм. Глубина гравировки зависит от твердости/мягкости металла, угла заточки гравера, давления гравера на металл

 Пример растровой гравировки сделанной на станке Magic

Ударные фотопринтеры по металлу Roland MPX 70  Roland MPX 90 - В этих принтерах электромагнитная головка с закрепленной алмазной иглой перемещается с помощью ЧПУ и шаговых двигателей. Каждое наносимое алмазом углубление в металле соответствует по глубине градиенту цвета точки растрового изображения. Черный цвет - нет точки. Белый цвет - самая глубокая точка. За счет малого размера алмазного гравера, точки в металле получаются настолько малого диаметра, что их возможно нанести с разрешение до 525 dpi. При фотогравировке ударным способом получаются реалистичные фотографии на металле. Глубина гравировки при этом способе от 10мкм до 70 мкм - ограничивается слабой силой удара гравера по металлу.



 Пример фотогравировки на станке Roland MPX 70



 3. Механизированная гравировка с удалением металла

3.1. Ручная гравировка бормашиной. Металл удаляется бормашиной в которой закреплен инструмент - фреза, гравер и т.п.

 3.2 Гравировка на станка с ЧПУ с помощью резца - Гильош. При таком виде гравировки металл удаляется заточенным резцом. Глубина от 10мкм до 1-1,5мм. Для гравировки резцом требуются жесткая станина станка, чтобы избежать биения резца





4. Фрезерование

4.1. Фрезерование на фрезерно-гравировальных станках с ЧПУ. При фрезеровании используются фрезы или конические граверы, которые вращаются с частотой 5000-30000 об/мин и удаляют металл. Глубина гравировки фрезерованием может быть любая - ограничивается длиной режущей части гравера или фрезы.

Пример гравировки выполненной фрезерованием на станке Magic.



 Комбинирование фрезерования и алмазной гравировки позволяет изготавливать ювелирные изделия различной сложности и изысканного дизайна



5. Лазерная гравировка Выжигание

Для лазерной гравировки    используются лазерные граверы или лазерные маркеры. Для лазерной гравировки по НЕметаллическим изделиям используются газовые CO2 лазеры.

Для гравировки по металлическим и неметаллическим изделиям используют волоконные лазеры. При лазерной гравировке на металле остается

Лазерный луч при воздействии на материал в точке фокусировки разогревает материал до температуры горения или испарения. Лазерный луч генерируется с определенной частотой, поэтому лазеры делают растровую гравировку. Чем чаще располагаются точки от воздействия лазера, тем выше разрешение гравировки. Также разрешение лазерной гравировки зависит от диаметра пятна контакта лазера с материалом (диаметром луча лазера)



Макро-фотосъемка лазерной гравировки

Лазерные граверы делают гравировку в основном на плоских изделиях или при наличии ротационной оси, то на цилиндрических изделиях.

Примеры лазерной гравировки по металлу

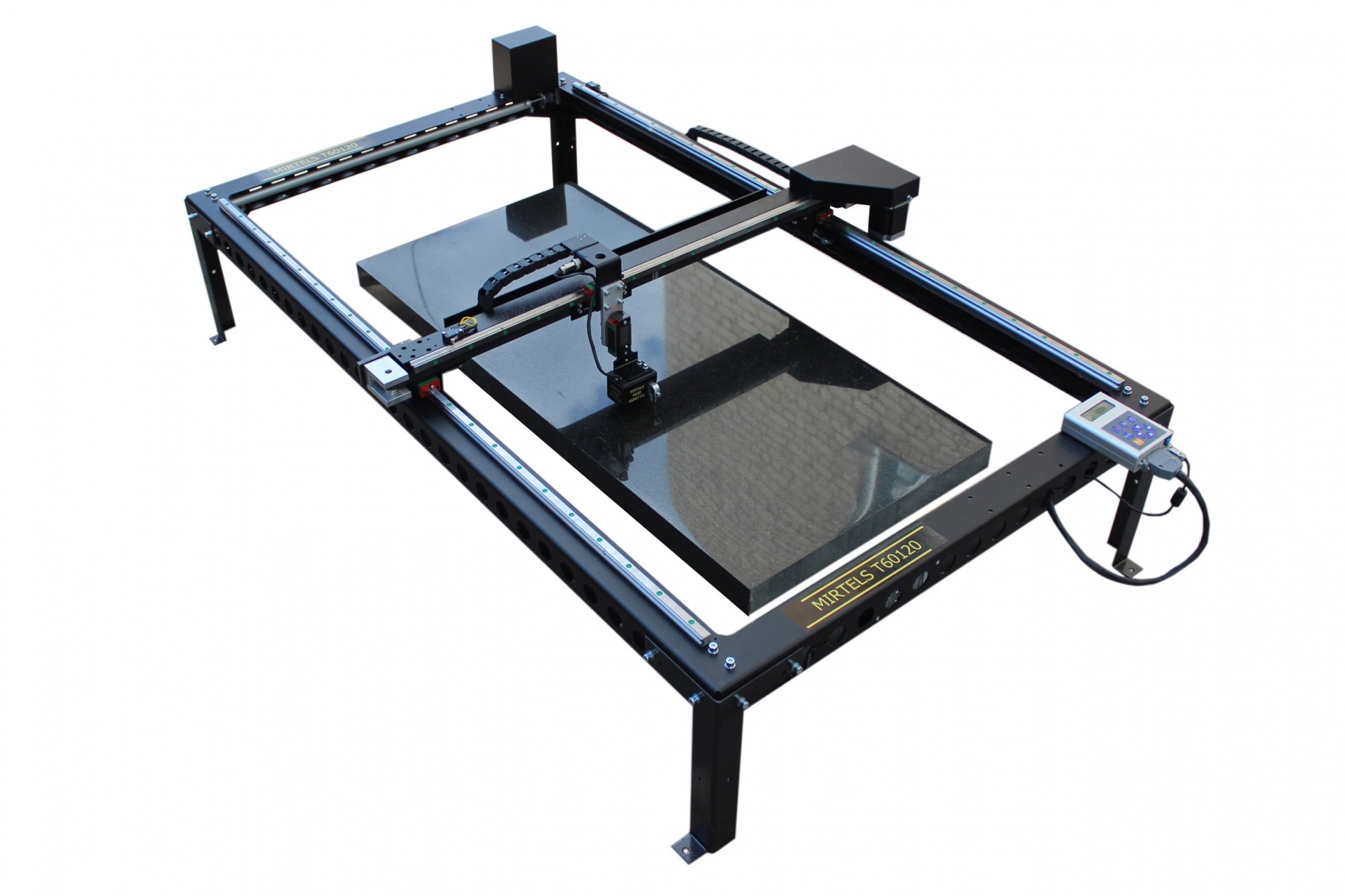

Фрезерно-гравировальные станки с ЧПУ – техника с огромными возможностями

Фрезерно-гравировальный станок с ЧПУ – высокоточное современное устройство, эффективно справляющееся со сложными задачами по обработке разных материалов и изготовлению деталей во многих отраслях промышленности и в строительстве.

Механизм используется для серийного и мелкосерийного производства, для выполнения разовых задач.

Сфера применения оборудования

Машина устанавливается в технологические линии на крупных производствах и работает на небольших предприятиях как универсальное приспособление.

Многофункциональный фрезерно-гравировальный станок с ЧПУ осуществляет следующие технологические операции:

  • резка заготовок;
  • обработка торцов;
  • сверление отверстий;
  • выборка пазов;
  • 2D, 3D, 4D-фрезеровка.

Техника замечательна тем, что успешно справляется с любыми материалами.

Она незаменима в станкостроении, машиностроении, авиационной сфере и других отраслях, где требуется обработка металлических поверхностей.

Устройство востребовано в деревообрабатывающей и мебельной промышленности, где с его помощью изготавливаются мебельные фасады из массива и МДФ, корпусная мебель, двери, окна, стеновой брус, багетные рамы, реечные плинтуса.

Вытачиваются шахматные фигуры, резные ножки, выполняются декоративные элементы с резьбой и гравировкой.

Фрезерно-гравировальный станок режет и фрезерует акрил, композитные панели, ПВХ, оргстекло, пенопласт, поликарбонат, фанеру, мягкие материалы.

Он применяется в рекламно-сувенирном бизнесе для производства POS-материалов, плоских объемных букв, рельефных изображений сложной конфигурации, рекламных конструкций, офисных табличек.

Его способность легко обрабатывать камень используется для создания памятников с уникальным изображением.

Конструкция и виды агрегатов

Разные модели имеют одинаковое устройство и принцип работы. Их основные элементы:

  • Станина, расположенная на массивной опоре. Она глушит вибрации от электромотора, что улучшает качество.
  • Рабочий стол для закрепления заготовки.
  • Направляющие, по которым перемещается рабочая часть агрегата.
  • Шпиндель, к которому крепится фреза. Он передает вращательный момент на оснастку.
  • Система управления, ЧПУ. Включает несколько электромоторов, дисплей, клавиши.

На усовершенствованных модификациях два, три или более шпинделей, что ускоряет процесс обработки.

Программное управление позволяет задавать необходимый порядок работы элементов, уменьшает ручной труд.

В зависимости от конструкции бывают консольные, продольные, вертикальные и универсальные станки. Существует классификация по видам обрабатываемых материалов.

Советы по выбору техники

Для небольшой мастерской, для крупного предприятия, для выпуска сувениров и для производства гранитных памятников не подойдет одна и та же модель, требуется оборудование с разными возможностями.


При покупке машины надо учитывать основные параметры:

  • Площадь рабочей поверхности, от нее зависят размеры обрабатываемой детали.
  • Мощность двигателя, позволяющая фрезеровать различные материалы.
  • Скорость перемещения фрезы, влияющая на эффективность устройства.
  • Частота вращения шпинделя, определяющая срок эксплуатации режущего инструмента.

Приобретать дорогую технику надо у проверенных производителей.

Компания MULTICUT занимает лидирующую позицию на отечественном рынке, она постоянно совершенствует свою продукцию.

Здесь осуществляется строгий контроль качества и учитываются пожелания клиентов. В типовые проекты вносятся доработки под индивидуальные задачи заказчиков.

Post Views: Статистика просмотров 16

Процесс печати: гравировка

Пока я уезжаю в отпуск, я веду серию гостевых постов о различных процессах печати, от цифровой печати до гравировки. Я попросил некоторых дизайнеров и типографов поделиться своим опытом и множеством фотографий, чтобы рассказать вам, что вам нужно знать о различных методах печати канцелярских товаров. Сегодня к нам присоединились Челси и Джейми из Sugar Paper, которые рассказывают нам об элегантном процессе печати, известном как гравировка!

Привет OSBP! Мы Челси и Джейми из Sugar Paper из Лос-Анджелеса, Калифорния! Наша первая любовь в Sugar Paper - (и всегда будет) высокая печать.Тем не менее, в последнее время мы были заинтригованы гравировкой. Любой, кто когда-либо печатал на высокой печати, знает, что печать белыми чернилами - это проблема. Если вы работаете и работаете, вы можете получить тонкое изображение, но нет ничего лучше, чем гравировать четкое белое изображение на яркой бумаге.

К счастью, всемирно известный гравер находится прямо у нас на заднем дворе. Самый старый гравер в Соединенных Штатах, С.Ф. Купер, находится прямо по дороге от нас. Недавно они предоставили нам с Джейми возможность изучить этот процесс, и мы покажем вам, как это делается, на изображениях ниже.Было весело! Это было похоже на нашу личную экскурсию по «Улице Сезам». Мы оба любили эти отрывки из «Улицы Сезам», когда были детьми…

Что такое гравировка?

Как и в случае высокой печати, в процессе гравировки краска наносится на бумагу под сильным давлением, создавая изображения с уникальным внешним видом, недоступным при плоской печати. Однако, в отличие от высокой печати, шрифт и графика на каждом листе бумаги приподняты. Для достижения такого результата на металлические пластины наносится утопленное изображение.Затем металлические пластины выравниваются вручную на прессе. После выравнивания пластина покрывается чернилами, а затем промокается крафт-бумагой для очистки пластины, оставляя только изображение с оставшимися чернилами. Затем бумага подается вручную, и каждый кусок прикладывается под давлением в две тонны, создавая тисненое изображение с поразительной четкостью, чистотой цвета и глубиной.

Процесс печати

Как и в любом трудоемком процессе печати, вы действительно должны увидеть процесс в действии. Приведенные ниже изображения помогут вам шаг за шагом пройти процесс гравировки.

Пластина травится с изображением и выравнивается в прессе.

В печатную машину добавлены белые чернила.

Промокательная бумага добавляется в пресс для промокания пластины между каждым слепком. На всю пластину наносят тушь, а затем промокают крафт-бумагой, чтобы оставить белым только вытравленное изображение.

Прессовщик подает каждый лист бумаги и затем выкладывает его на нагретую конвейерную ленту для сушки.

Осторожно - Горячо! Карты проходят через печь на конвейерной ленте. Это как тостер с конвейерной лентой…

Каждая карта проходит через духовку для сушки.

Готовые открытки.

Каждый набор считается…

и фасованные…

Тадаа! Готовый продукт уже в магазинах. Рядом с другими нашими фаворитами осени от Oblation, Rifle Paper Company и Thomas Paul.

Советы и рекомендации

Красота гравировки лучше всего подходит для формальных предметов, так как цена и стиль печати подходят для более официальных случаев.

Вот наши советы при распечатке залога:

1. Имейте в виду, что для гравировки требуется более длительное время обработки, чем для большинства стилей печати. Граверы - это обычно принтеры старой школы. Это означает, что они соблюдают традиционные правила печати и заказа бумаги, которые могут задерживать выполнение заказа.Если вы торопитесь, этот метод печати не для вас. Если у вас есть 3-4 недели (или больше), вы золотой.

2. Гравировку лучше всего использовать с мелким шрифтом. Техника гравировки позволяет улавливать мелкие детали, не имеющая аналогов в других методах печати. Затененный шрифт или тонкие шрифты выглядят потрясающе при гравировке.

3. Гравировка - отличный вариант для белых чернил на цветной бумаге. Гравировка красиво печатает белыми чернилами. Чернила ложатся на бумагу и создают яркий белый цвет.

4. Избегайте двусторонних деталей при выборе гравировки в качестве метода печати. В процессе гравировки используется вода, которая создает «синяки» на обратной стороне каждого листа бумаги. «Синяк» противоречил бы двустороннему дизайну, делая дизайн запутанным. Примечание: «Синяки» - это то, что создает различие между настоящей гравировкой и термографией, менее дорогой версией рельефной печати.

Спасибо большое, дамы! Чтобы узнать больше о чудесных бумажных изделиях от Sugar Paper, нажмите здесь!

Кредиты на фото: Sugar Paper

Вам также могут понравиться:

Гравировка | искусство | Britannica

Гравюра , техника изготовления отпечатков с металлических пластин, на которых вырезан рисунок с помощью режущего инструмента, называемого резцом.Современные образцы почти всегда изготавливаются из медных пластин, и, следовательно, этот процесс также называют гравировкой на медных пластинах. Другой термин для этого процесса - линейная гравировка - происходит от того факта, что этот метод воспроизводит только линейные метки. Однако тон и штриховку можно предложить, проведя параллельные линии или штриховку.

«Мадонна с младенцем», гравюра Андреа Мантенья

Предоставлено Национальной галереей искусств, Вашингтон, округ Колумбия, коллекция Розенвальда

Подробнее по этой теме

эстамп: гравюра

В гравюре рисунок вырезается по металлу резцом или резцом.Резец представляет собой стальной стержень квадратного или ромбовидного сечения и ...

Гравюра возникла независимо в долине Рейна в Германии и на севере Италии примерно в середине 15 века. Похоже, что он был впервые разработан немецкими ювелирами, теперь известными только по своим инициалам или псевдонимам, наиболее известным из которых является мастер Е.С. и Мастер игральных карт. Мартин Шонгауэр - первый известный гравер, который был не только ювелиром, но и художником.Его «Искушение святого Антония» ( c. 1470) беспрецедентно в своем изощренном использовании материала для достижения ощущения формы и текстуры поверхности.

Мастер игральных карт: Поэт, читающий

Поэт, читающий , гравюра на бумаге мастера игральных карт, 1430-е годы.

Национальная художественная галерея, Вашингтон, округ Колумбия; Дар Ладислава и Беатрикс фон Хоффманн, 1999.26.1

В Италии гравюра выросла как из ювелирного искусства, так и из черни, одного из видов декоративных изделий из металла.Одним из первых ее практиковал флорентийский ювелир и неллист Масо Финигерра (1426–1464). Крупные итальянские художники с гораздо большим энтузиазмом приняли гравюру, чем их немецкие коллеги. До конца XV ​​века важные гравюры были выполнены двумя великими итальянскими художниками: Андреа Мантенья и Антонио Поллайуоло. Хотя его быстрая связь с живописью в Италии привела к появлению таких потрясающих гравюр, как «Битва обнаженных» Поллайуоло ( c. 1465), это также помешало независимому развитию гравюры, которая вскоре стала использоваться в основном для воспроизведения картин.К XVI веку репродуктивная роль гравюры настолько утвердилась, что величайший мастер техники гравюры Италии Маркантонио Раймонди в основном известен своими копиями картин Рафаэля.

Однако в Северной Европе гравюра шла своим чередом, и два величайших мастера 16-го века, Альбрехт Дюрер и Лукас ван Лейден, создали некоторые из своих лучших оригинальных работ в этой технике.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту.Подпишитесь сейчас

Узнайте о четырех состояниях гравированного портрета Уильяма Шекспира Мартина Дрэшаута, впервые опубликованного в Первом фолио пьес Шекспира 1623 года.

Взгляните на все четыре состояния гравированного портрета Мартина Дрэшаута Уильяма Шекспира, впервые опубликованного с 1623 г. Первый фолио пьес Шекспира.

Предоставлено библиотекой Фолджера Шекспира; CC-BY-SA 4. 0 (Партнер издательства Britannica) См. Все видео для этой статьи

В течение остальной части XVI века граверы, такие как Хендрик Гольциус (1558–1617), продолжали развивать все более блестящие техники.Одновременно, однако, гравюра все больше ограничивалась воспроизведением картин. Эта тенденция, продолжавшаяся на протяжении всего 17 века, способствовала популяризации техник, способных создавать градации тона. Точечная обработка пластины короткими ударами резца, распространенная с конца 15 века, эволюционировала в конце 17-го и 18-го веков в техники точечной гравировки и мелкой техники (также называемой мелковой или пастельной гравюрой) . Эти методы наносили на пластинку бесчисленные точки и зазубрины, сделанные резцом или специальными инструментами, называемыми рокерами и рулетками.С меццо-тинтом, родственной техникой, изобретенной в 17 веке Людвигом фон Зигеном, они почти полностью заменили линейную гравировку в 18 веке. Его возродили в 20 веке французский художник Жак Вийон и английские художники Эрик Гилл и Стэнли Уильям Хейтер. Последний продемонстрировал, что линейная гравировка является подходящим средством для большей части современного искусства, в том числе для абстракции. Гравюры также создавали американские граверы Маурисио Ласански и Габор Петерди.

Введение в процесс печати гравировки

Полиграфический дизайн

от Чака Грина в ideabook.com

Несколько лет назад Neenah Paper выпустила полезное введение и напоминание об искусстве гравировки. Гравировка - это техника глубокой печати, выполняемая путем вырезания канавок на поверхности медной (или другого металлического) пластины, нанесения на нее краски и переноса изображения на бумагу с помощью специального пресса. Это дает продукт с рельефной поверхностью чернил и небольшим отступом на обратной стороне. (Иногда его путают с высокой печатью, при которой чернила вдавливаются в бумагу за пределами поверхности.)

В духе работы Ниины (теперь уже не работающей в сети) я собрал несколько ссылок на заархивированную версию сайта, а также несколько статей и примеров этого процесса. Гравировка - это еще один способ добавить отличия к вашим отпечаткам.

О процессе печати гравировки…

Вот введение из The Beauty of Engraving (оригинальный сайт Neenah)…

Гравировка от яиц до кислоты…

Логотип - работа Кристин МакМахон.

Когда-то один из основных продуктов полиграфической вселенной, вот несколько примеров искусства…

Избранные гравюры из музея Метрополитен…

И для современного, практичного подхода: портфолио дизайнерской фирмы TPD Design House - они выпустили печатные изделия Beauty of Engraving - предлагает модель того, как можно использовать различные методы печати и отделки для добавления текстуры и формы к статичному отпечатку. с использованием широкого спектра методов печати и отделки…

TPD…

Вот примеры многих компаний, которые до сих пор производят гравюры на металле…

Художественная гравировка и тиснение…

Канцелярские товары Arzberger…

Бернар Майснер Каллиграфия и изысканные канцелярские товары…

Изображения использованы с разрешения дизайнера Кристин МакМахон на сайте christinelynnmcmahon. com

Опубликовано НОЯБРЬ 2019 / Чак Грин - руководитель Logic Arts, фирмы по дизайну и маркетингу, автор многочисленных журналов и веб-сайтов, а также автор книг, опубликованных Random House, Peachpit Press и Rockport Publishers. Все права защищены. Авторские права 2007-2019 Chuck Green / Logic Arts Corporation. Контакт.

Магазин Ideabook.com

Подписаться на брифинг

Гравюра - Энциклопедия Нового Света

О процессе печати см. Печать.

Гравировка - это практика вырезания рисунка на твердой поверхности, такой как металл или дерево. Этот процесс часто используется для изготовления декоративных предметов из таких материалов, как серебро, золото, сталь, лак или стекло. Кроме того, этот процесс может применяться для изготовления форм для глубокой печати из меди или другого металла для печати изображений на бумаге, которые называются гравюрами.

Гравировка была исторически важным методом создания изображений на бумаге как для художественной гравюры, так и для коммерческих репродукций и иллюстраций для книг и журналов. Ее давно заменила фотография в ее коммерческих приложениях, и, отчасти из-за сложности изучения этой техники, она гораздо менее распространена в гравюре, где ее в значительной степени заменили травлением и другими техниками.

Набор инструментов для ручной гравировки.

Терминология

Гравюры могут быть описаны с использованием различных терминов, таких как гравюра на медной пластине и линейная гравировка . В принципе, эти термины должны относиться к одному и тому же типу процесса.В прошлом, однако, они часто использовались свободно, чтобы охватить несколько техник гравюры, так что многие так называемые гравюры создавались совершенно разными методами, такими как травление.

Process

Гравировальные инструменты: (a) игла для травления, (b) скребок, (c) и (d) полировальные ножи, (e) резак, (f) совок, (g) скребок для меццо-тинтов, (h) точечный резак, (i) рулетка для меззотинтов, (j) инструмент для затенения меззотинтов, (k) рулетка для меззотинтов, (l) гравер для сухого острия, (m) молоток, (n) мазок для нанесения `` земли '', (o) кисти для нанесения лака, (п) циркуль.

Инструменты, используемые для гравировки, бывают разных форм и размеров, что позволяет получать линии разных типов. Например, резец дает уникальный тип лески, отличающийся ровным, продуманным внешним видом и чистыми краями. Обычно сделанный из закаленной стали, резец традиционно используется для гравировки медных пластин. [1]

Инструмент для углового тонирования имеет слегка изогнутый наконечник, который обычно используется в печати. Флорентийские вкладыши - это инструменты с плоским дном и множеством врезанных в них линий, которые используются для заполнения больших площадей.Плоские граверы используются для заливки букв, а также для гравировки большинства музыкальных инструментов. Круглые резцы обычно используются на серебре для создания ярких огранок (также называемых ярких гравировок ), а также на других труднообрабатываемых металлах, таких как никель и сталь. Другие инструменты, такие как меззотинт-рокеры, рулетки и полировщики, используются для эффектов текстурирования.

История и использование

Самые ранние свидетельства гравировки, показывающие неглубокие бороздки на металле, были найдены на некоторых украшениях, датируемых началом первого тысячелетия г. до н. Э. г. н.э. Большинство так называемых гравированных рисунков на старинных золотых кольцах или других предметах были созданы путем чеканки или иногда сочетания литья по выплавляемым моделям и чеканки. Однако использование гравировки для вырезания декоративных сцен или фигур в стеклянных сосудах появилось еще в первом веке н.э. [2] Это продолжалось и в четвертом веке н.э. в городских центрах, таких как Кельн и Рим, [ 3] , то, по-видимому, прекратил свое существование где-то в пятом веке.

Декоративные работы впервые были основаны на греческой мифологии до того, как стали популярными сцены охоты и цирка, а также изображения, взятые из Ветхого и Нового Заветов. [3] . Похоже, что он использовался для имитации внешнего вида изделий из драгоценных металлов в тот же период, включая нанесение сусального золота, и его можно было вырезать вручную или на токарных станках. Было выявлено до 20 отдельных стилистических мастерских, и вполне вероятно, что гравер и производитель сосудов были отдельными мастерами. [2]

В европейское средневековье ювелиры использовали гравировку для украшения и надписи на металлических изделиях. Считается, что они начали печатать оттиски своих дизайнов, чтобы записать их. Из этого выросла гравировка медных печатных форм для создания художественных изображений на бумаге, известных как гравюры старых мастеров в Германии в 1430-х годах. Вскоре последовала Италия. Многие ранние граверы имели опыт работы в ювелирном деле. Первый и самый значительный период практики гравюры был примерно с 1470 по 1530 год, когда работали такие мастера, как Мартин Шонгауэр, Альбрехт Дюрер и Лукас ван Лейден.

После этого гравюра уступила место травлению, которое было намного легче освоить художнику. Но многие гравюры сочетают в себе эти две техники - хотя все гравюры Рембрандта обычно для удобства называются гравюрами, многие из них имеют резец или сухую острие, а некоторые не имеют ничего другого. К девятнадцатому веку большая часть гравюры была предназначена для коммерческих иллюстраций.

До появления фотографии гравюра использовалась для воспроизведения других видов искусства; например, картины.Гравюры продолжали быть обычным явлением в газетах и ​​во многих книгах до начала двадцатого века, поскольку их было дешевле использовать при печати, чем фотографические изображения. Гравюра всегда использовалась как способ оригинального художественного выражения.

Современный процесс

Компьютерная гравировка на Corian.

Из-за высокого уровня микроскопических деталей, которые могут быть достигнуты мастером-гравером, подделка гравированных изображений практически невозможна, а современные банкноты почти всегда выгравированы, как и пластины для печати денег, чеков, облигаций и других конфиденциальных материалов. документы.Гравировка настолько хороша, что обычный принтер не может воссоздать детали изображений, выгравированных вручную, и не может быть отсканирован. В Бюро гравировки и печати США более одного ручного гравера будут работать на одной и той же пластине, что делает практически невозможным для одного человека скопировать всю гравировку на конкретной банкноте или документе.

Гравировались многие классические почтовые марки, хотя в настоящее время эта практика ограничивается отдельными странами или используется, когда желателен более «элегантный» дизайн и допустима ограниченная цветовая гамма.

Современная дисциплина ручной гравировки, как ее называют в контексте металлообработки, выживает в основном в нескольких специализированных областях. Наивысшие уровни искусства встречаются в огнестрельном и другом металлическом оружии, ювелирных изделиях и музыкальных инструментах. В большинстве промышленных применений, таких как производство пластин глубокой печати для коммерческого применения, ручная гравировка была заменена фрезерованием с использованием гравировальных или фрезерных станков с ЧПУ.

Еще одно применение современной гравировки - полиграфическая промышленность.Там каждый день тысячи страниц механически гравируются на цилиндрах глубокой печати, обычно на стальной основе со слоем меди толщиной около 0,1 мм, на которую переносится изображение. После гравировки изображение защищается слоем хрома толщиной примерно 6 мкм. При использовании этого процесса изображение сохранится более миллиона копий на высокоскоростных печатных машинах.

Обычно изображение создается в формате, подобном PDF, и входит в рабочий процесс, где оно обрабатывается и автоматически наносится на огромные печатные цилиндры.Сегодня на одном цилиндре можно выгравировать до 192 страниц. Поскольку цилиндр служит для печати одного цвета, для печати одной стороны носителя обычно используются четыре цилиндра. Ротогравюра занимает значительную долю в издательской, упаковочной и декоративной печати.

Гравировальные машины, такие как K500 (упаковка) или K6 (публикация) от Hell Gravure Systems, используют алмазный стилус для вырезания ячеек. Каждая ячейка создает одну точку печати позже в этом процессе. K6 может иметь до 18 гравировальных головок, каждая режущая 8.000 ячеек в секунду с точностью до 0,1 мкм и ниже. Разумеется, они полностью управляются компьютером, и весь процесс изготовления цилиндров полностью автоматизирован.

Процесс гравировки бриллиантов является современным с 1960-х годов.

Сегодня лазерные гравировальные станки находятся в стадии разработки, но на сегодняшний день механическая резка доказала свою эффективность с точки зрения экономии и качества. Более 4000 граверов по всему миру производят около восьми миллионов печатных цилиндров в год.

Библейские ссылки

Судариум Святой Вероники Клода Меллана (1649)

Традиционно граверы создавали более темные области, вычерчивая область из множества очень тонких параллельных линий (называемых штриховкой ). Когда два набора параллельных линий штриховки пересекались друг с другом для большей плотности, полученный узор был известен как штриховка . Клод Меллан известен своей техникой использования параллельных линий разной толщины. Одним из примечательных примеров является его Sudarium of Saint Veronica (1649), гравюра с изображением лица Иисуса из единственной спиральной линии, которая начинается на кончике носа Иисуса.

Самым ранним намеком на гравировку в Библии может быть ссылка на кольцо с печатью Иуды. (Бт 38:18), а затем (Исх 39.30). Гравировка обычно выполнялась острыми инструментами из железа или даже алмазными остриями (Иер 17: 1).

На каждом из двух камней оникса на наплечниках ефода первосвященника были выгравированы имена шести различных колен Израиля, а на каждом из 12 драгоценных камней, украшавших его нагрудник, было выгравировано имя одного из колен. .Священный знак посвящения, сияющая золотая пластина на тюрбане первосвященника, была выгравирована словами: «Святость принадлежит Адонаю». Бецалель вместе с Оголиабом был квалифицирован, чтобы делать эту специальную гравировальную работу, а также обучать других (Исх 35: 30–35; 28: 9-12; 39: 6-14, 30.

См. Также

Примечания

  1. ↑ Авраам Боссе, 1645, Иллюстрация использования резца. (Текст на французском.) Национальная библиотека Франции. Проверено 23 января 2009 г.
  2. 2.0 2,1 Б. Карон, 1993, Стеклянная чаша с гравировкой в ​​римском стиле. Журнал Метрополитен-музея 28: 47-55.
  3. 3,0 3,1 S.J. Флеминг, римское стекло; размышления о культурных изменениях. 1999, Филадельфия: Музей археологии и антропологии Пенсильванского университета.

Ссылки

  • Duplessis, Georges. 1871. Чудеса гравюры. Нью-Йорк: К. Скрибнер и Ко. Перепечатано в Kessinger Pub., 2008. ISBN 1437440711
  • Гросс, Энтони. 1973. Офорт, гравировка и глубокая печать. Лондон: Издательство Оксфордского университета. ISBN 0192899163
  • Хинд, Артур М. 1963. История гравировки и травления: с 15 века до 1914 года. 3-е изд. Краткая история гравюры и травления (1923). Нью-Йорк: Dover Publications. ISBN 0486209547

Внешние ссылки

Все ссылки получены 23 августа 2017 г.

Кредиты

New World Encyclopedia писатели и редакторы переписали и завершили статью Wikipedia в соответствии со стандартами New World Encyclopedia . Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с указанием авторства. Кредит предоставляется в соответствии с условиями этой лицензии, которая может ссылаться как на участников Энциклопедии Нового Света, участников, так и на самоотверженных добровольцев Фонда Викимедиа. Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних вкладов википедистов доступна исследователям здесь:

История этой статьи с момента ее импорта в Энциклопедию Нового Света :

Примечание. могут применяться ограничения на использование отдельных изображений, на которые распространяется отдельная лицензия.

Процесс гравировки: элементы дизайна

После того, как вы поймете основные методы гравировки, необходимо разработать задание или макет. Основные концепции макета дизайна одинаковы для ручных и компьютеризированных систем гравировки. В обоих случаях необходимо спланировать окончательный вид макета. В компьютеризированном дизайне оператору помогает программное обеспечение, и у него есть графика или шрифты, помогающие добиться окончательного вида. Первым шагом в компьютеризованном процессе гравировки является создание или получение отдельных элементов дизайна, которые будут использоваться в вашей работе или макете *.Элементы, которые вы добавляете в свое программное обеспечение для гравировки (например, логотипы компаний, креативные рамки, интересные клип-арты и т. Д.), Могут повлиять на внешний вид вашей работы и могут сделать ее очень привлекательной.

* МНОГИЕ ЛЮДИ ИСПОЛЬЗУЮТ СЛОВО РАБОТУ ИЛИ РАЗМЕЩЕНИЕ ВЗАИМЗАМЕНА. ЛУЧШЕ ДУМАТЬ О РАБОТАХ, КОТОРЫЕ ИМЕЮТ КОНКРЕТНУЮ ИНФОРМАЦИЮ ДЛЯ КЛИЕНТА, ТАК КАК ИМЕНА И ДАТЫ, УНИКАЛЬНЫЕ ДЛЯ ЭТОГО ПЛАНА. МАКЕТЫ, С ДРУГОЙ РУКИ, МОГУТ ИСПОЛЬЗОВАТЬСЯ ПОВТОРНО, ПРОСТО ИЗМЕНИв ТЕКСТ ИЛИ ДАННЫЕ В РАБОТЕ.

Если эти предметы не являются частью вашей внутренней библиотеки и предоставляются вашим клиентом, примите во внимание следующее:

  1. Будьте предельно осторожны при загрузке файла, предоставленного покупателем. Проверить файл на вирусы.
  2. Узнайте, в какой программе и какой версии программного обеспечения было создано изображение или макет. Предоставленная работа может быть несовместима с вашим программным обеспечением или системой. Возможно, ваши программы не смогут открыть файл. Узнайте, какие форматы файлов может использовать ваше программное обеспечение, и попросите клиента предоставить свои файлы в одном из этих форматов.
  3. Клиенты «думают», что делают вам одолжение, предоставляя вам логотип, который «они» создали. В девяти из десяти раз вам, вероятно, будет лучше начать с хорошей готовой для камеры (сканируемой) иллюстрации и самостоятельно очистить логотип. В логотипах, созданных в CorelDraw ™, может быть так много точек, что время выполнения гравировки может быть слишком большим. Дополнительные точки на графике приводят к чрезмерным движениям резака вверх и вниз, что снижает производительность.

ПОЛУЧЕНИЕ ИЗОБРАЖЕНИЙ ИЛИ «ФОРМ»

Фигуры - это векторные изображения, которые могут быть созданы в программе компьютерной графики или загружены с компакт-диска в качестве клип-арта. (См. Примеры). Любой метод создания этих элементов должен в конечном итоге создать векторное изображение, а любое векторное изображение является формой. Формы также могут быть бордюрами, дингбатами, каллиграфическими элементами или любым другим предметом декора. Фигуры можно использовать для вырезания таких предметов, как государственные значки, жетоны в форме сердца или костей, а также любые другие объекты, более сложные, чем стандартная прямоугольная форма.

Помимо клип-арта, существует несколько различных методов получения векторных фигур. Один из них - отследить растровое изображение в программе рисования (обычно делая его недоступным для редактирования и рисуя поверх него новые векторные линии).Двое других занимаются оцифровкой и сканированием.

Оцифровка - это процесс использования специального планшета для отслеживания художественных работ, которые затем поступают в компьютер в виде векторного рисунка. Оцифровка может быть очень точной, но для этого требуется покупка планшета и обучение выполнению трассировки. Оцифровка требует очень небольшой очистки, но требует много времени. За исключением, возможно, клип-арта, оцифровка может дать результаты высочайшего качества.

Сканирование похоже на оцифровку в том, что вы берете внешнее изображение и переносите его в компьютер.Отсканированные изображения поступают в компьютер в формате Bitmap (BMP), а затем должны быть пропущены через программу векторизации для преобразования в форму для гравировки. Сканирование происходит быстрее и проще, чем оцифровка, но оборудование дороже, а векторизованные изображения могут нуждаться в дополнительной очистке.

ШРИФТЫ И ТИПЫ

Шрифты - это заранее сгенерированные буквы (а иногда и изображения в виде шрифта), которые можно легко разместить так же, как и обычный текст. Хотя ваше программное обеспечение для верстки может размещать текст и шрифты, иногда необходимо создавать логотипы или рисунки с использованием стилей, которые невозможны в вашем программном обеспечении для гравировки.Создание искаженного или странно расположенного шрифта лучше всего выполнять в программах для иллюстраций, таких как вы используете для фигур, а затем они экспортируются в вашу программу для верстки.

Процесс гравировки по дереву - Сеть граверов по дереву

Гравюра на дереве - это форма рельефной гравюры. Обрезка областей блока дает области, которые не будут печататься. На плоские рельефные участки наносят краску резиновым валиком, а затем прикладывают давление для переноса чернил на бумагу, создавая зеркальное отображение блока.Гравированный деревянный блок демонстрирует тактильную и скульптурную природу рельефной резьбы.

В процессе гравировки используются резцы, состоящие из стального лезвия, вставленного в грибовидную ручку, которая находится на ладони. Разнообразные оттенки и эффекты достигаются с помощью различных инструментов. Любая отметка на поверхности образует непечатаемую область, также называемую белой линией. Любая древесина, удаленная вокруг линии, оставляет постоянную черную линию. Белые места очищаются с помощью зубила, называемого скребком.

В гравюрах на дереве используется торцевая текстура древесины, вырезанная из бревен, в плитах той же толщины, что и металл, которая составляет 0,918 дюйма. Endgrain лучше всего проиллюстрировать, представив спиленный ствол дерева, на котором видны его годичные кольца. Плотные твердые породы дерева с плотной текстурой, например самшит, идеально подходят для гравировки по дереву. В то время как самшит является традиционным конечным волокном, используемым в процессе, клен, лимонное дерево, груша, падуб, кастильо, маракайбо и граб (железное дерево) также подходят. Хотя некоторые утверждают, что цельный кусок дерева является наиболее устойчивым для работы, часто блоки собираются вместе, поскольку могут использоваться самые безупречные части дерева.

Постепенно растущая цена древесины и строгие требования к обработке побудили художников искать альтернативные материалы для гравировки. Художники используют несколько фирменных материалов, таких как Corian и Mystera (материалы для столешниц), Resingrave (композитный материал на основе смолы) и некоторые пластмассы, такие как HIPS (ударопрочный полистирол), оргстекло и Sintra.

До появления электричества типичная установка гравера включала пламя лампы, сосредоточенное в виде шара, наполненного водой, направленного на деревянный блок. Работа медленная и кропотливая.

Гравировка - HiSoUR - Hi So You Are

🔊 Аудиочтение

Гравюра - это художественная дисциплина, в которой художник использует разные техники печати, у них есть общие черты: рисовать изображение на жесткой поверхности, называемой матрицей, оставляя след после того, как чернила остаются, которые переносятся давлением на другую поверхность, такую ​​как бумага или ткань, позволяющая получить несколько репродукций принтов.

Гравировка - это нанесение рисунка на твердую, обычно плоскую поверхность, вырезание на нем канавок резцом.Результатом может быть декорированный объект сам по себе, как при гравировке серебра, золота, стали или стекла, или может быть форма для глубокой печати из меди или другого металла для печати изображений на бумаге в виде отпечатков или иллюстраций; эти изображения еще называют «гравюрами». Гравировка - одна из старейших и важнейших техник гравюры.

Гравировка была исторически важным методом создания изображений на бумаге в художественной гравюре, картографии, а также для коммерческих репродукций и иллюстраций для книг и журналов. Его давно заменили различные фотографические процессы в его коммерческих приложениях, и, отчасти из-за сложности изучения техники, он гораздо реже встречается в гравюре, где он в значительной степени заменен травлением и другими техниками.

В зависимости от используемой техники матрица традиционно может быть сделана из металла (медь или цинк), дерева, линолеума или камня, на поверхность которого она наносится острыми острыми инструментами или с помощью химических процессов. В настоящее время также используются пластины из различных синтетических материалов, которые можно гравировать традиционным способом с помощью штампов или фотографическими, цифровыми или лазерными процедурами.

«Гравировка» также свободно, но неправильно используется для любого старого черно-белого отпечатка; требуется определенный опыт, чтобы отличать гравюры от отпечатков с использованием других техник, в частности, травления, а также меццо-тинта и других техник. Еще его называют гравировкой для надписи текста, сделанной на пластине, камне или металле, хотя для копирования она не предназначена.

Многие гравюры старых мастеров также сочетают техники на одной и той же пластине, что еще больше запутывает ситуацию.Линейная гравировка и обложка для гравировки на стали используются для репродуктивных принтов, иллюстраций в книгах и журналах и аналогичных целей, в основном в 19 веке, и часто фактически без гравировки.

Традиционную гравировку резцом или с использованием станков продолжают практиковать ювелиры, граверы по стеклу, оружейники и другие, в то время как современные промышленные методы, такие как фотогравюра и лазерная гравировка, имеют много важных применений. Гравированные драгоценные камни были важным искусством в древнем мире, возродившимся в эпоху Возрождения, хотя этот термин традиционно охватывает рельеф, а также глубокую резьбу и по сути является отраслью скульптуры, а не гравировки, поскольку сверла были обычными инструментами.

Методы
Методы, связанные с получением нескольких копий одного и того же изображения, обычно классифицируются в соответствии с материалами и носителями, используемыми для получения изображения. Как правило, их обычно делят на три большие группы, в зависимости от того, как художник работает с матрицей, чтобы подготовить рисунок, который будет напечатан позже:

Тиснение
Изображение достигается путем удаления материала с пластины или матрицы с помощью различных инструментов, в том числе бурила, с помощью которого мы гравируем желаемое изображение, помогая нам с другими инструментами, такими как асфальтовая краска, чтобы кислота не образовывалась. съесть, чтобы оставшаяся часть в верхней плоскости соответствовала рисунку.Таким образом, рельефная форма будет нанесена с помощью резинового валика, а промежутки на распечатке будут пустыми.

Гравюра на дереве
Это старейшая техника гравировки, при которой в качестве матрицы используется деревянная поверхность, обычно твердые породы дерева, такие как самшит, груша или вишня. Рисунок на табличке можно выполнить двумя способами; делать штрихи в направлении волокон, следуя направлению «волокон», составляющих ствол дерева, или поперек, делая надрезы перпендикулярно направлению волокон, составляющих ствол дерева. В первом случае мы будем делать ксилографию по волокну или проволоке, а во втором - ксилографию на противоволокне или тесте.

На деревянной матрице изображение строится путем вырезания его инструментами, с помощью которых поверхность матрицы опускается, получая зазоры, соответствующие белому цвету или отсутствию цвета. Для гравировки волокон обычно используются ножи и канавки, а для гравировки контр-волокон используется бортик, который позволяет обрабатывать более твердые поверхности и получать более тонкие и точные канавки.Когда изображение закончено, матрица покрывается краской валиком, который наносит чернила на всю поверхность матрицы, за исключением отверстий, вырезанных с выемками (белыми). Изображение переносится на бумагу с помощью вертикального пресса или горелки.

Линография
Современный вариант ксилографии, в которой линолеум используется в качестве матрицы. Процедура получения изображения идентична процедуре гравировки по дереву: линолеум покрывается зазубринами, поэтому пустые части останутся пустыми, а рельефные области будут теми, на которые нанесены чернила. Поскольку линолеум является мягким материалом, он не имеет проблем с текстурой древесины, но он также не позволяет добиться четкости хода, которая может быть достигнута при выполнении ксилографии с противоположной гравировкой.

Полые гравюры
Изображение получается путем царапания металлической матрицы механическими или химическими средствами, так что темные части изображения соответствуют надрезам, на которые будут наноситься чернила, оставляя части бумаги, которые остаются в контакте с пустыми небелыми областями. опорожняется, в точности противоположное тому, что происходит при тиснении.Полые процедуры, в свою очередь, классифицируются как процедуры прямого метода, если гравер вмешивается в пластину, делая надрезы для отслеживания изображения, или косвенный метод, если отпечаток на пластине достигается с помощью химических продуктов.

Процедуры прямого метода

К бурилу
Это техника, при которой рисунок строится путем выкапывания линий на металлической матрице, помогая исключительно с бурилом, который представляет собой инструмент, состоящий из ручки, на конце которой прикреплен стальной стержень квадратного сечения. кончик которого вырезан под углом, так что он оставляет отметку в форме буквы «V».Бурил помнит плуг по форме, и гравер использует его аналогичным образом; проделывая канавки на пластине, чтобы чем больше было оказываемое давление, тем глубже был сделан надрез, в результате чего на пластине оставалось большее количество чернил.

С обеих сторон борозд поднимаются металлические опилки, которые измельчаются специальными инструментами, называемыми скребком и полировщиком. Гравировка на буриле - наиболее сложная художественная техника для запечатления рисунка, ссылки или письма; Это связано с ювелирными украшениями, потому что это отличный источник гравюр.Он гравируется в основном на серебре и золоте, так как они более мягкие материалы, хотя более твердые материалы также могут быть выгравированы даже на стали.

Сухой наконечник
Этот метод получил свое название от используемого инструмента, тонкого и острого перфоратора, который используется для царапания медной пластины с большим или меньшим давлением в зависимости от желаемой интенсивности линии. Наконечник этого инструмента может быть сделан из стали, алмаза или рубина, он имеет форму иглы, и с ним вы работаете от руки, как если бы это был карандаш, а получаемые линии тоньше, чем линии бурила.

Как и в предыдущей процедуре, с обеих сторон лески остаются опилки или заусенцы, которые можно удалить скребком; однако их часто оставляют, чтобы отпечаток выглядел слегка размытым, оставляя на отпечатках характерную вуаль. Поскольку заусенец в конечном итоге раздавливается прессом, делать длинные выпуски сложно.

Mezzotinta
Название происходит от итальянского «Mezzatinta», его еще называют «гравированный черным способом». Он заключается в достижении темного и однородного тона на всей пластине, которая становится окрашенной до белого цвета с помощью процесса полировки поверхности.Утюг готовится с помощью инструмента, называемого berceau (или raedor), а цели достигаются на черном с помощью полировщика. Черный также может быть получен путем многократного использования техники акватинты на тарелке до получения глубокого черного тона. Эту последнюю технику часто называют «ложным черным путем».

Процедуры косвенного метода

Травление
Это процесс, в соответствии с которым матрица полностью защищается лаком, состоящим из битума Judea и пчелиного воска, который можно наносить в жидком или твердом состоянии и оставлять для высыхания.Когда он высохнет, его поднимают с помощью пробойника или другого приспособления, способного удалить лак, следуя рисунку, который вы хотите сделать, и оставляя поверхность утюга открытой. После того, как лак был снят с формой рисунка, металлическую пластину помещают в раствор воды и азотной кислоты в случае цинковой матрицы, который будет действовать, разъедая пластину в областях, где был удален лак. и гравировка поверхности металла, которая будет тем глубже, чем дольше действует кислота, и чем выше концентрация используемого раствора.

Aquatint
Этот метод обычно используется в сочетании с другими и используется для получения ровных тонов и текстур, процесс аналогичен травлению. Утюг защищают путем посыпания его поверхности очень мелким порошком канифольной смолы. Затем утюг нагревают до тех пор, пока порошок канифоли не расплавится и не пристанет к поверхности матрицы. Приготовленное таким образом железо покрывается твердым лаком для защиты деталей, которые не хотят подвергаться воздействию кислоты, обычно то, что должно оставаться чистым, а затем вводится в раствор кислоты, который окапывается вокруг зерен смолы. Эта процедура повторяется. столько раз и столько, сколько необходимо, постепенно защищая пластину, пока цель не будет достигнута.Как в технике травления,

Прочие косвенные методы

Мягкий лак
Эта техника заключается в использовании лака, который после высыхания сохраняет липкую текстуру и покрывается очень тонкой бумагой, называемой «шелк», на которую наносится путем выдавливания графитовым карандашом. Таким образом достигается то, что папиросная бумага остается особенно приклеенной к лаку в тех областях, где она была нанесена на нее, так что, когда она закончила рисование, бумага удаляется и наклеивается на нее лак в тех областях, где она была нарисована. был нарисован, оставив железо незащищенным.Затем пластина погружается в кислоту, гравировка достигается на поверхности пластины. Эта техника в основном используется для получения плавных линий, имитирующих текстуру карандаша.

Китайская тушь с сахаром
Эта техника представляет собой разновидность акватинты и представляет собой уловку для рисования на тарелке с использованием плоских тонов. Он возникает для решения проблемы рисования на пластине, подготовленной для чернильной воды, зарезервировав области, на которые вы не хотите, чтобы кислота действовала.Чтобы использовать эту технику, необходимо подготовить металлическую матрицу, покрыв ее канифольной смолой.

Готовится раствор китайской туши с сахаром, которым рисуют на тарелке, нанося его кистью. Китайской туши дают высохнуть с сахаром, а тарелку покрывают лаком. Когда набор высохнет, его помещают в воду, и китайские чернила и вода разбавляются в нем, обнажая пластину и смолу в областях, которые мы нарисовали китайскими чернилами и сахаром.Когда пластина погружается в кислоту, она воздействует на области, на которые были нанесены китайские туши с сахаром, и теперь не будет защищена лаком.

Литография
Техника, используемая для воспроизведения изображения, в которой матрица представляет собой полированный известняк. В этой технике камень не травится, но характеристика, которая имеет определенную разновидность известняка, используется для химической реакции на присутствие жиров. Изображение выполняется на каменном рисунке жирным карандашом, который называется «литографический карандаш», или специальными чернилами для литографии.После того, как рисунок сделан, камень обрабатывают раствором кислоты и гуммиарабика, делая рисунок прикрепленным к камню и устойчивым.

Камень увлажняется, и чернила наносятся валиком, из-за того, что нарисованная область (жир) не воздействует на воду, и отбрасывание воды на нанесенные чернила (также жир) приводит к тому, что чернила осаждаются только на поверхности. Рисунок. Для получения копий используется литографический пресс.

Монотипия
Это процедура печати, позволяющая сделать единственную репродукцию, хотя ее можно считать техникой гравировки, поскольку в качестве основы используется утюг, с помощью которого, как и в литографии, он работает на плоскости.Утюг должен иметь гладкую и не впитывающую поверхность, обычно фарфор, полированную медь или стекло. Рисунок выполняется маслом, печатной краской или акварелью, на него кладется бумага, а затем прессуется гравировальным прессом для получения перевернутого изображения.

Смальтография
Эмаль - это метод создания графических работ путем нанесения низкотемпературной эмали на стальные, медные или цинковые листы, позволяющий получать различные текстуры, которые можно использовать для печати оттисков.

Процесс
Каждый резчик индивидуален и имеет свое применение.Граверы используют инструмент из закаленной стали, называемый резцом или гравером, чтобы вырезать рисунок на поверхности, чаще всего это медная пластина. Тем не менее, современные мастера ручной гравировки используют резцы или резцы для резки различных металлов, таких как серебро, никель, сталь, латунь, золото, титан и другие, в приложениях от оружия до ювелирных изделий, мотоциклов и найденных предметов. Современные профессиональные граверы могут гравировать с разрешением до 40 линий на мм в высококачественной работе, создавая игровые сцены и прокрутки.Плашки, используемые в массовом производстве формованных деталей, иногда гравируются вручную, чтобы добавить особые штрихи или определенную информацию, например, номера деталей.

Помимо ручной гравировки, существуют гравировальные станки, которые требуют меньше человеческого мастерства и не управляются напрямую вручную. Обычно они используются для надписи с использованием пантографической системы. Существуют версии для внутренней стороны колец, а также для внешней стороны более крупных деталей. Такие машины обычно используются для надписей на кольцах, медальонах и презентационных предметах.

Инструменты и резцы или резцы
Граверы бывают разных форм и размеров, что позволяет получать различные типы линий. Резец дает уникальное и узнаваемое качество лески, которое характеризуется устойчивым, продуманным внешним видом и чистыми краями. Инструмент углового тонирования имеет слегка изогнутый наконечник, который обычно используется в гравюре. Флорентийские лайнеры - это инструменты с плоским дном, на которых врезано несколько линий, которые используются для заливки больших площадей или для создания однородных линий оттенка, которые быстро выполняются.

Кольца-граверы изготавливаются особой формы, которые используются ювелирными граверами для вырезания надписей внутри колец. Плоские граверы используются для заливки букв, а также для «извилистых» разрезов на большинстве гравировальных работ на музыкальных инструментах, удаления фона или создания ярких разрезов.

Ножевые резцы предназначены для линейной гравировки и очень глубоких надрезов. Круглые и плоские резцы с радиусом обычно используются на серебре для создания ярких резов (также называемых яркой гравировкой), а также на других труднообрабатываемых металлах, таких как никель и сталь.Квадратные или V-образные граверы обычно имеют квадратную или удлиненную ромбовидную форму и используются для резки прямых линий. Точка V может быть от 60 до 130 градусов, в зависимости от цели и эффекта. У этих граверов очень маленькие режущие кромки. Для эффектов текстурирования используются другие инструменты, такие как меззотинт-рокеры, рулетки и полировщики. Инструменты для полировки также могут использоваться для определенных техник установки камня.

Гравировка музыкальных инструментов на медных духовых инструментах американского производства процветала в 1920-х годах и использует специальную технику гравировки, когда плоской гравировкой «проводят» по поверхности инструмента для создания зигзагообразных линий и узоров.Метод «ходьбы» по граверу также может называться «покачиванием» или «покачиванием». Эта техника необходима из-за тонкости металла, из которого делают музыкальные инструменты, а не огнестрельное оружие или украшения. Порезы Wriggle обычно встречаются на серебряных западных украшениях и других западных металлических изделиях.

Геометрия инструмента
Геометрия инструмента чрезвычайно важна для точности ручной гравировки. При заточке для большинства применений резчик имеет «лицо», которое является его верхом, и «пятку», являющуюся его низом; не все инструменты или приложения требуют каблука.Эти две поверхности встречаются, образуя точку, разрезающую металл. Геометрия и длина каблука помогают гладко направлять резак при резке поверхности металла. Когда острие инструмента ломается или скалывается, даже на микроскопическом уровне, гравером становится трудно управлять, и это дает неожиданные результаты. Современные инновации привели к появлению новых типов твердых сплавов, устойчивых к выкрашиванию и поломке, которые дольше удерживают очень острый наконечник между заточкой, чем традиционные металлические инструменты.

Заточка инструментов
Для заточки резца или резца требуется точильный камень или круг.Для более твердосплавных и стальных граверов требуются алмазные заточные круги; Эти граверы можно отполировать до зеркального блеска с помощью керамической или чугунной ленточки, что очень важно для создания ярких разрезов. Доступны несколько низкоскоростных реверсивных систем заточки, разработанных специально для ручных граверов, которые сокращают время заточки. Также доступны приспособления, которые фиксируют инструмент на месте под определенными углами и геометрией, чтобы избежать догадок при заточке для получения точных точек.

Сегодня существует очень мало мастеров-граверов, которые при заточке инструментов полагаются исключительно на «чувство» и мышечную память.Эти мастера-граверы обычно работали в течение многих лет в качестве учеников, чаще всего изучая методы за десятилетия до того, как современное оборудование стало доступным для ручных граверов. Эти граверы обычно обучались в таких странах, как Италия и Бельгия, где ручная гравировка имеет богатое и давнее наследие мастеров.

Художественный дизайн
Дизайн или рисунок обычно готовится заранее, хотя некоторые профессиональные и опытные ручные граверы могут рисовать минимальные контуры либо на бумаге, либо непосредственно на металлической поверхности непосредственно перед гравировкой.Работа, подлежащая гравировке, может быть слегка начерчена на поверхности острым концом, маркирована лазером, нарисована тонким перманентным маркером (удаляемым ацетоном) или карандашом, перенесена с использованием различных химикатов в сочетании со струйной или лазерной распечаткой или пунктирной. Художники-граверы могут полагаться на свои навыки рисования, рисунки и изображения без авторских прав, компьютерные рисунки или общие элементы дизайна при создании рисунков.

Наконечники
Изначально наконечники мало отличались по дизайну, поскольку обычно использовались для толкания с ручкой, твердо установленной в центре ладони.Современные пневматические гравировальные системы позволяют конструировать и создавать наконечники самых разных форм и диапазонов мощности. Наконечники изготавливаются с использованием различных методов и материалов. Ручки могут быть изготовлены вручную из дерева, отформованы и изготовлены из пластика или изготовлены машинным способом из латуни, стали или других металлов. Самый известный производитель ручных гравировальных инструментов, GRS Tools в Канзасе - это американская компания, которая производит наконечники, а также многие другие инструменты для различных применений в гравировке по металлу.

Резка поверхности
Фактическая гравировка традиционно выполняется путем сочетания давления и манипуляций с заготовкой. Традиционный процесс «ручного толчка» все еще практикуется сегодня, но современные технологии позволили использовать различные системы гравировки с механической поддержкой. Для большинства систем пневматической гравировки требуется источник воздуха, который направляет воздух через шланг в наконечник, который во многих случаях напоминает традиционную гравировальную ручку, приводящую в действие механизм (обычно поршень). Воздух приводится в действие либо педалью (например, педалью газа или швейной машины), либо более новым ручным управлением.Этот механизм заменяет либо усилие «толчка рукой», либо воздействие молотка.

Внутренние механизмы перемещаются со скоростью до 15 000 движений в минуту, что значительно снижает усилия, необходимые при традиционной ручной гравировке. Пневматические системы этих типов используются только для усиления мощности и не направляют и не контролируют художника-гравера. Одним из основных преимуществ использования пневматической системы для ручной гравировки является снижение утомляемости и сокращение времени, затрачиваемого на работу.

Мастера ручной гравировки сегодня используют комбинацию ручного толчка, пневматического, вращательного или молоткового и долотного методов.Ручной толчок по-прежнему широко используется современными мастерами ручной гравюры, которые создают работы в стиле «булино», то есть очень детализированные и тонкие, тонкие работы; Подавляющее большинство, если не все, традиционные печатники сегодня полагаются исключительно на ручные методы печати. Пневматические системы значительно сокращают усилия, необходимые для удаления большого количества металла, например, при глубокой гравировке или в технике светлой резки по западному образцу.

Отделка
Отделка работы часто требуется при работе с металлом, который может ржаветь, или когда желательна цветная отделка, например, при работе с огнестрельным оружием.Существует множество аэрозольных лаков и методов отделки для герметизации и защиты работы от воздействия элементов и времени. Обработка также может включать легкое шлифование поверхности для удаления мелких металлических стружек, называемых «заусенцами», которые очень острые и неприглядные. Некоторые граверы предпочитают высокий контраст работе или дизайну, используя черные краски или чернила для затемнения удаленных (и нижних) участков обнаженного металла. Излишки краски или чернил вытирают и дают высохнуть перед лакированием или запечатыванием, что может или не может быть желательно художником.

Современная ручная гравировка
Из-за высокого уровня микроскопических деталей, который может быть достигнут мастером-гравером, подделка гравированных изображений практически невозможна, а современные банкноты почти всегда гравируются, как и пластины для печати денег, чеков, облигаций и другие секретные документы. Гравировка настолько хороша, что обычный принтер не может воссоздать детали изображений, выгравированных вручную, и не может быть отсканирован. В Бюро гравировки и печати более одного ручного гравера будут работать на одной и той же пластине, что делает практически невозможным для одного человека скопировать всю гравировку на конкретной банкноте или документе.

Современная дисциплина ручной гравировки, как ее называют в контексте металлообработки, выживает в основном в нескольких специализированных областях. Наивысшие уровни искусства можно найти в огнестрельном и другом металлическом оружии, ювелирных изделиях и музыкальных инструментах.

Сегодня на большинстве коммерческих рынков ручная гравировка заменена фрезерованием на гравировальных или фрезерных станках с ЧПУ. Тем не менее, есть определенные области применения, в которых нельзя заменить использование ручных гравировальных инструментов.

Машинная гравировка
В некоторых случаях изображения или рисунки могут быть перенесены на металлические поверхности с помощью механической обработки.Одним из таких процессов является роликовая штамповка или гравировка роликовыми штампами. В этом процессе закаленный штамп для изображения прижимается к целевой поверхности с использованием сильного давления для передачи изображения. В 1800-х годах цилиндры пистолетов часто украшались этим способом, чтобы придать им непрерывный вид.

Компьютерная гравировальная машина
Гравировальные машины, такие как K500 (упаковка) или K6 (публикация) от Hell Gravure Systems, используют алмазный стилус для вырезания ячеек. Каждая ячейка создает одну точку печати позже в этом процессе.K6 может иметь до 18 гравировальных головок, каждая из которых режет 8000 ячеек в секунду с точностью 1 мкм и ниже. Они полностью управляются компьютером, и весь процесс изготовления цилиндров полностью автоматизирован.

Сейчас обычное дело для розничных магазинов (в основном ювелирных, серебряных или наградных), чтобы иметь небольшую гравировку с компьютерным управлением. Это позволяет им персонализировать продаваемые продукты. Гравировальные станки для розничной торговли, как правило, ориентированы на простоту использования для оператора и способность выполнять широкий спектр предметов, включая плоские металлические пластины, украшения различных форм и размеров, а также цилиндрические предметы, такие как кружки и кружки.Как правило, они будут оснащены компьютером, предназначенным для графического дизайна, который позволит оператору легко создавать текст или графическое изображение, которое программное обеспечение переводит в цифровые сигналы, сообщающие гравировальному станку, что делать.

В отличие от промышленных граверов, розничные станки меньше по размеру и используют только одну алмазную головку. Он является взаимозаменяемым, поэтому оператор может использовать алмазы разной формы для получения различных эффектов отделки. Обычно они могут обрабатывать самые разные металлы и пластмассы.Гравировка стекла и хрусталя возможна, но из-за хрупкости материала процесс занимает больше времени.

Розничные граверы в основном используют два разных процесса. Первый и самый распространенный метод «Diamond Drag» проталкивает алмазный резак через поверхность материала, а затем вытягивает его, создавая царапины. Эти направление и глубина контролируются компьютером. Второй - «Фрезерный шпиндель». Это похоже на Diamond Drag, но гравировальная головка имеет плоскую V-образную форму с маленьким ромбиком и основанием.В машине используется электронный шпиндель, который быстро вращает головку, когда она проталкивает ее в материал, а затем тянет за собой, продолжая вращаться. Это производит гораздо более смелое впечатление, чем алмазное сопротивление. Он используется в основном для изготовления латунных табличек и жетонов для домашних животных.

Благодаря современному оборудованию легко выполнить простую единичную деталь менее чем за десять минут. Гравировка с бриллиантами ведется по последнему слову техники с 1960-х годов.

Сегодня лазерные гравировальные станки находятся в стадии разработки, но механическая резка до сих пор доказала свою экономичность и качество.Более 4000 граверов производят ок. 8 миллионов печатных цилиндров по всему миру в год.

Применения сегодня
Примеры современного использования гравировки включают создание текста на украшениях, таких как кулоны, или на внутренней стороне помолвочных и обручальных колец, с включением текста, такого как имя партнера, или добавление имени победителя к спортивному трофею.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
