Лазерно-гравировальный станок с ЧПУ

Оборудование для лазерной резки и гравировальных работ позволяет изготавливать фигурные столярные изделия, рекламную продукцию, сувениры, мебель. Рабочим органом служит лазерный луч, обеспечивающий получение сложных конфигураций с высоким качеством. Лазерно-гравировальный станок сменил ручной труд, увеличив точность и производительность в несколько раз.

Бесконтактная технология позволяет вести обработку всех материалов, даже тех, что плохо обрабатываются: картон, полиэтилен, кожа.

Благодаря доступной цене лазерные станки устанавливают в производственных подразделениях и мелких мастерских.

Описание конструкции

Компоновка узлов и принцип работы лазерного станка с ЧПУ подобна фрезерному оборудованию для обработки металла.

Компоновка узлов и принцип работы лазерного станка с ЧПУ

К базовым узлам станка относится:

  • монолитная станина;
  • рабочий стол на направляющих;
  • подвижный суппорт горизонтальной плоскости стола с головкой лазерного излучателя;
  • портал.

Точное перемещение лазерной головки осуществляется шаговым электродвигателем по управляющей программе от блока ЧПУ. Система ЧПУ контролирует также мощность лазера, работу и перемещение остальных механизмов.

Оптический модуль лазерного оборудования состоит из таких деталей:

  • головки излучателя;
  • лазерной трубки;
  • линзы для фокусировки;
  • зеркал отражателей.

Лазерная трубка

Лазерная трубка имеет несколько отделов: газовая камера заполняется смесью азота, гелия и диоксида углерода. В газовой среде путем подачи напряжения от повышающего трансформатора формируется луч.

В системе из линз и зеркал он фокусируется и направляется в рабочую точку. Головка излучателя движется над столом с рабочим материалом в нескольких направлениях и выполняет обработку. Рабочий процесс требует непрерывного охлаждения трубки водой, подаваемой от насоса.

Комплектация лазерно-гравировального станка с ЧПУ

Стальной корпус станка изготавливают цельной или разборной конструкции. Разборные части корпуса легче транспортировать. В нижней части корпуса предусматривают ящики для хранения.

Рабочий стол состоит из ламелей, они легко и быстро снимаются и устанавливаются. Малогабаритные заготовки и мягкие материалы обрабатывают на ячеистой решетке.

Перемещение стола управляется вручную рукояткой или кнопкой с панели управления. При обработке толстых деталей используют подъемные столы. Для цилиндрических деталей предусмотрен ротор.

Стальные направляющие стола могут иметь прямоугольное или круглое сечение.

Модели с круглыми направляющими дешевле. Выше ценятся станки с роликовыми направляющими, обеспечивающими точность и скорость перемещения.

Комплектации лазерного станка

Отвод дыма и газа при работе происходит через вытяжку. Каждый станок комплектуется вытяжкой и компрессором.

Для точного прицела предусмотрен лучевой указатель. Красный свет луча указывает место обработки.

Электронный блок оснащается контроллером МРС 6535 и 6515, но популярны модели, надежные и простые в работе MPC 05.

Все станки оснащаются программным обеспечением под AutoCAD, LaserCut, Corel Draw.

Как работает лазер

На станках применяются лазеры по металлу и дереву с различной мощностью и габаритами, с отличиями по типу используемой энергии и составу активной среды.

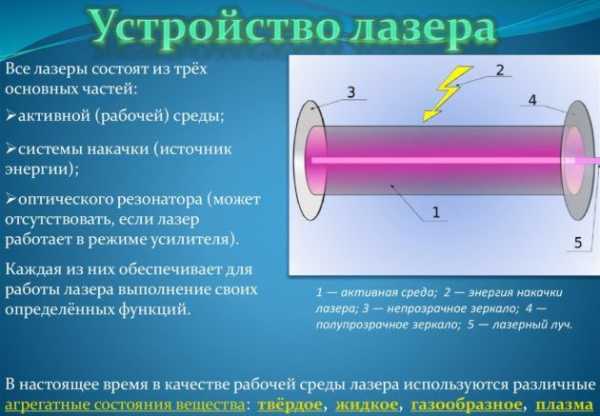

Лазерный луч получается при появлении следующих компонентов:

  • активной среды;
  • источника внешней энергии;
  • оптического резонатора.

Источник энергии подает в активную среду фотоны с некоторым зарядом. Фотоны извлекают подобные себе частицы. Под действием резонатора фотоны быстрее перемещаются, число столкновений с атомами активной среды возрастает и выбивается больше новых фотонов. Сквозь полупрозрачное стекло резонатора пропускаются фотоны и выходят как узкий луч.

Наведение фокуса луча в одну точку придает ему большой заряд энергии, способный проникнуть в любой материал. В точке фокусировки луча начинается плавление или горение материала.

Технология лазерной резки безотходна, потому что отходы просто испаряются.

Мощный луч позволяет насквозь резать металл небольшой толщины.

Достоинства агрегата

Преимущества применения лазерной резки:

  • тонкий и точный рез;
  • возможность выполнять ювелирную гравировку;
  • нет деформаций и перегрева;
  • минимальное повреждение материала;
  • отсутствие ограничений по габаритам и форме детали;
  • обработке подлежат любые материалы, мягкие и твердые.

Разнообразие лазерных станков

Лазерному станку, даже любой модели и мощности, под силу обработка камня, дерева, пластика, ткани, стекла, металла и резины.

Различается оборудование:

  • мощностью установленного излучателя;
  • толщиной реза;
  • комплектацией;
  • размерами рабочей зоны;
  • назначением;
  • точностью.

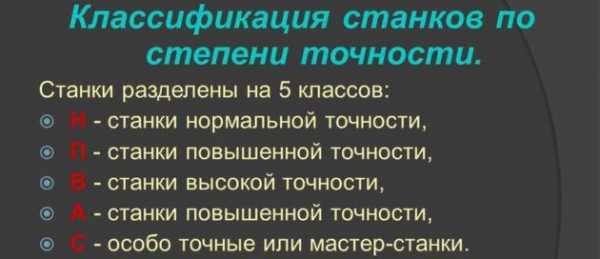

Классификация станков по степени точности

Примеры оборудования

Компактным оборудованием с качественной оптикой и лазером низкой мощности для гравировки и вырезания в тонких материалах считается гравировальный станок с ЧПУ модели CL-50×30. Его используют при производстве мебели, в сфере рекламы, для гравировки и изготовления печатей, в ювелирном деле.

Гравирование на каменных и стеклянных поверхностях с возможностью построчного нанесения сложного рисунка выполняет лазерный станок АртЛазер-2515.

Широкий стол с поворотом дает возможность обрабатывать круглые и сферические изделия. Вместительный рабочий стол 1,3×0,9 м и мощность излучения 60 Вт для резки деталей толщиной до 7 мм расширяют область применения станка.

Возможностью нарезать и гравировать по плоскости детали из фанеры, пластиков, резины, стеклоткани, керамики, камня, стекла и бумаги обладает Лазерный станок LaserStream WL 1325. Размер стола 1,3×2,5 м позволяет располагать листовые заготовки.

При мощности лазерной трубки от 60 до 180 Вт ведется обработка материала толщиной до 15 мм.

Станок комплектуется мощной системой вентиляции, сотовым столом для резки мягких материалов, механизмом подъема и опускания стола, линейными направляющими повышенной жесткости.

Что следует учесть при выборе станка

В мощность станка при выборе закладывается толщина будущих деталей, количество операций, материал заготовки.

Распространенные модели имеют мощность от 20 Вт до 120 Вт. Для обработки металлических листов толщиной от 10 мм, потребуется лазерный станок с мощностью не менее 100 Вт. Для тонких операций достаточно оборудования с минимальной мощностью.

Для высокоточных работ предпочтительнее модели с автофокусированием линзы.

Удобно и безопасно работать на станке с охладительной системой.

Если предстоит наносить гравировку на камень, то удобнее, чтобы станок имел еще и функцию резки. Мощность должна быть не ниже 60 Вт.

Для выполнения мелкой обработки и гравировки необходима короткофокусная линза, которой оснащается оборудование мощностью 40 Вт.

Видео по теме: Лазерный гравер 30х40

promzn.ru

Гравировальный станок с чпу


Фрезерно-гравировальные станки с ЧПУ – виды, изготовление своими руками

Среди многообразия универсального оборудования фрезерной группы фрезерно-гравировальный станок с ЧПУ выделяется целым рядом преимуществ. Особенно актуально использование такого устройства в тех ситуациях, когда необходимо выполнить высокоточную обработку деталей, отличающихся сложной конфигурацией. К слову сказать, добиться таких результатов обработки, используя станки с ручным управлением, достаточно сложно.

Компактный фрезерно-гравировальный станок

Цена на оборудование данной категории определяется такими параметрами, как функциональность, технические характеристики, торговая марка, под которой выпущен станок. Чтобы серьезно сэкономить на приобретении такого функционального устройства, можно изготовить его своими руками, что уже реализовали многие домашние умельцы.

Область применения фрезерно-гравировальных станков

Фрезерно-гравировальный станок, оснащенный системой ЧПУ, можно встретить на предприятиях многих отраслей промышленности. Такая высокая популярность объясняется не только техническими возможностями и функциональностью данного оборудования, но еще и тем, что его использование сводит практически к нулю брак при обработке заготовок.

Изначально оборудование данного типа стали применять машиностроительные предприятия. На таких предприятиях из металлообрабатывающих станков формировались производственные линии, на которых осуществлялась обработка однотипных деталей. Именно по такому пути шла автоматизация процесса производства.

Активный рост спроса на потребительские товары различного назначения привел к тому, что на рынке стали появляться многочисленные производственные предприятия, работающие в сфере малого бизнеса. Такие предприятия или индивидуальные предприниматели, как правило, производят свою продукцию мелкими сериями или в единичных экземплярах, а именно для таких условий производства оптимально подходят фрезерно-гравировальные станки, оснащенные системой ЧПУ.

Целесообразность применения станков фрезерно-гравировальной группы в условиях мелкосерийного и единичного производства объясняется следующими преимуществами данных устройств:

  • исключительной функциональностью;
  • удобством и простотой обслуживания;
  • высоким качеством обработки;
  • высоким уровнем производительности;
  • надежностью.

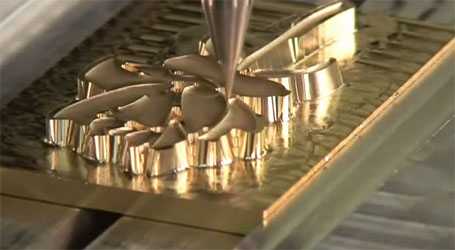

Благодаря таким характеристикам фрезерно-гравировальные станки успешно применяются в различных сферах деятельности. С их помощью производят мебель и ювелирные изделия, сувенирную и рекламную продукцию, а также изделия любого другого назначения. Посредством таких станков можно выполнять сложнейшую гравировку на поверхности металла, стекла, древесины, камня, пластика и слоновой кости, что не могло остаться без внимания современных производителей.

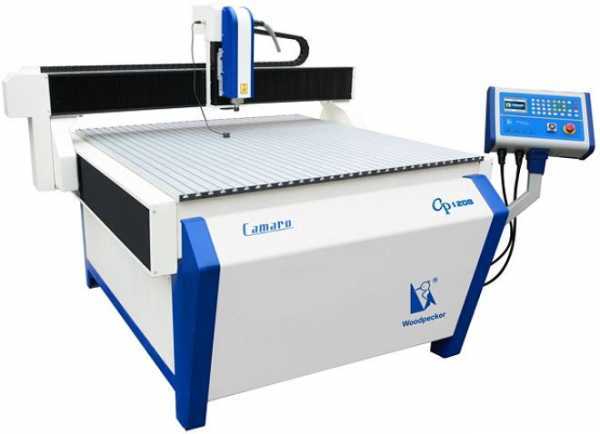

Более крупная модель фрезерно-гравировального станка в сравнении с вариантом на первом фото

Отдельную категорию составляют лазерные гравировальные станки, рабочим инструментом которых является луч лазера. Используя такой инструмент, можно выполнять надписи и рисунки даже на таких материалах, как ткани, искусственная и натуральная кожа, картон, шпон, различные виды пластика, резина и др.

Как устроен фрезерный станок

На современном рынке представлено большое разнообразие оснащенных ЧПУ фрезерно-гравировальных станков, с помощью которых можно выполнять надписи, рисунки и узоры на поверхности изделий, изготовленных из различных материалов, а также осуществлять раскрой листового металла. Стоимость такого оборудования зависит от ряда факторов: конструктивных особенностей станка, его функциональных возможностей и торговой марки.

Выделяют три типа таких станков:

  • настольные станки, фиксация заготовки на которых осуществляется механическим способом;
  • автоматические станки, фиксирующие заготовку за счет пневматических прижимов;
  • автоматические станки с пневматической фиксацией заготовки, на которых установлена трехшпиндельная головка.

На предприятиях машиностроительной отрасли используются фрезерно-гравировальные аппараты с ЧПУ, у которых рабочая головка может быть расположена в разных плоскостях – это горизонтально- и вертикально-фрезерные станки. Изготовить такие сложные станки самостоятельно возможно, но для этого вам потребуется дополнительное оборудование и комплектующие.

Для решения серьезных производственных задач по обработке металла желательно приобрести серийное устройство. В том же случае, если вам требуется небольшой настольный станок фрезерно-гравировального типа, с помощью которого вы планируете выполнять работы по алюминию и другим мягким материалам, есть смысл самостоятельно изготовить такое оборудование.

Сборка станка своими руками

К планированию работ по изготовлению фрезерно-гравировального станка с ЧПУ следует подходить очень ответственно. Прежде всего, необходимо определить, для решения каких задач вам необходимо такое оборудование. От ответа на этот вопрос будет зависеть выбор конструктивных элементов для вашего станка, его электрической и электронной составляющих. Соответственно, влиять такой выбор будет и на конечную стоимость вашего будущего настольного оборудования.

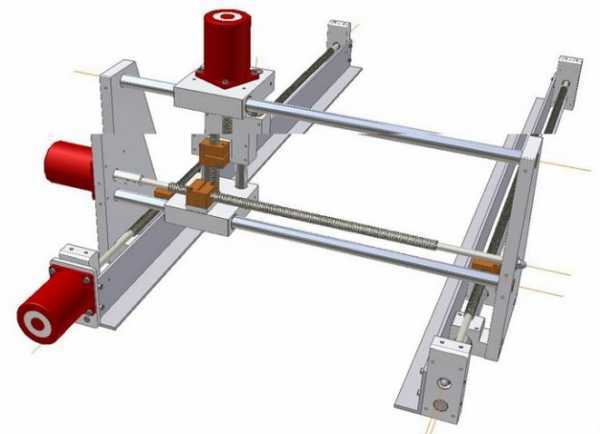

Схема каркаса и расположения двигателей в портальном фрезерном станке с ЧПУ

Станок, который используется для обработки древесины и металла, отличается не только своим конструктивным наполнением, но и степенью жесткости, что, естественно, оказывает непосредственное влияние на выбор комплектующих для его изготовления. Определившись с назначением, можно выбрать вариант конструктивного исполнения и приступить к подготовке чертежей.

Конструктивное исполнение оборудования

Настольный станок фрезерно-гравировального типа, оснащенный системой ЧПУ, может быть собран по двум конструктивным схемам:

  • станок с подвижным рабочим столом;
  • станок, подвижной частью которого является портал.

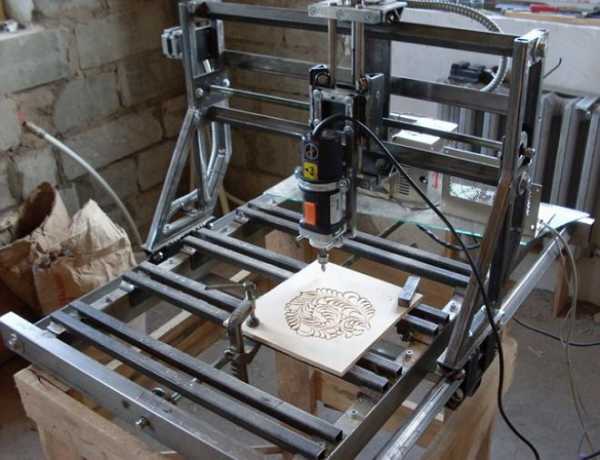

Пример сделанного своими руками фрезерного станка с ЧПУ

В первом случае рабочий стол фрезерно-гравировального станка с закрепленной на нем заготовкой совершает перемещение по горизонтальным направляющим. По вертикальной оси перемещается рабочая головка устройства, закрепленная на неподвижном портале.

Станки подобного типа отличаются простотой и высокой жесткостью своей конструкции, но имеют и ряд существенных недостатков (необходимость в достаточно большой свободной площади вокруг оборудования; невозможность обработки заготовок, обладающих большим весом и значительными габаритами).

Подобных недостатков лишен станок с подвижным порталом. Такое устройство можно с успехом использовать даже в небольших мастерских. На обладающих высокой жесткостью и неподвижных рабочих столах фрезерно-гравировальных станков этого типа можно размещать даже очень тяжелые заготовки. Высокой жесткостью также отличаются элементы подвижного портала такого устройства и направляющие, по которым он совершает свои перемещения.

При изготовлении своими руками фрезерно-гравировального станка с подвижны

i-perf.ru

ФРЕЗЕРНО ГРАВИРОВАЛЬНЫЙ СТАНОК С ЧПУ по металлу: [сборка, инструкция]

[Фрезерно-гравировальный станок с ЧПУ] обладает определенными преимуществами перед аналогичными обрабатывающими механизмами.

Числовое программное управление позволяет добиться высокой точности обработки детали.

Это особенно важно в том случае, когда заготовка имеет сложную конфигурацию и на станке с ручным управлением достичь такого же качества очень трудно.

Цена фрезерно-гравировального станка определяется техническими характеристиками, назначением и брендом, под которым он произведен.

Практика последних лет показывает, что станок с ЧПУ можно собрать своими руками, и он будет соответствовать заявленным требованиям.

Сфера применения

Фрезерно-гравировальные приборы с ЧПУ по металлу применяются в различных сферах деятельности.

Первые образцы этого оборудования стали применять в машиностроительной отрасли. Металлорежущие станки объединялись в специализированные технологические линии.

Такое объединение позволяло автоматизировать процесс производства конкретной детали.

Возможности числового программного управления позволили снизить количество бракованных изделий практически до нуля.

В связи с бурным развитием малого бизнеса производство потребительских товаров получило приоритет. И это обстоятельство поменяло ситуацию на рынке.

Фрезерно-гравировальные станки с ЧПУ пользуется спросом на предприятиях, которые занимаются мелкосерийным и индивидуальным производством.

Этот факт объясняется следующими характерными особенностями данного оборудования:

  • широким набором функций;
  • простотой обслуживания;
  • высоким качеством обработки материалов;
  • высокой производительностью;
  • высокой надежностью.

На видео показан процесс обработки элементов для оформления наружной рекламы с использованием такого станка.

Видео:

Данный тип оборудования успешно применяется в производстве мебели, ювелирной и сувенирной продукции.

Гравировка на поверхности стекла, металла, пластика, слоновой кости и других материалов пользуется устойчивым спросом у потребителей.

Конструкция фрезерного станка

Сегодня на рынке металлообрабатывающего оборудования можно выбрать фрезерный станок с ЧПУ для гравировки надписей или раскроя материалов из листового металла.

Цена такого станка будет определяться конструкцией и набором функций.

Конструктивно станки подразделяются на следующие типы:

  • настольный с механическим прижимом заготовки;
  • автоматические с пневматическим прижимом заготовки;
  • автоматические с пневмоприжимом и 3-шпиндельной головкой.

На видео показана модель станка для обработки корпусных деталей из металла и древесины.

Видео:

Настольный станок при наличии навыков и комплектующих элементов можно собрать своими руками.

В машиностроительной отрасли используются горизонтальные и вертикальные фрезерные станки с ЧПУ.

Для того чтобы воспроизвести подобные конструкции своими руками в условиях слесарной мастерской, потребуется обзавестись дополнительным оборудованием.

При такой потребности предпочтительнее приобрести настольный фрезерный станок нужного типа и решать поставленные производственные задачи.

Другое дело, когда для работы требуется настольный миниатюрный фрезерно-гравировальный станок, с помощью которого будет выполняться гравировка по алюминию и другим материалам.

На видео показано такое изделие, собранное своими руками.

Видео:

Как собрать станок?

Прежде чем приступать к работе по сборке фрезерно-гравировального станка с ЧПУ своими руками, нужно четко представлять, для каких работ он будет использоваться.

От этого зависит выбор конструкционных материалов, электрических элементов и электронной системы управления. Если станок будет использоваться в мебельном производстве для обработки деталей из древесины — это один вариант и одна цена.

Когда фрезерной обработке будут подвергаться элементы из металла, то требования к жесткости конструкции будут значительно выше. Соответственно и цена на составляющие узлы и агрегаты вырастет.

После четкой постановки задачи надо выбрать конструкцию станка и изготовить чертежи.

Выбор конструкции

В настоящее время фрезерно-гравировальные станки с ЧПУ при изготовлении своими руками компонуются по двум следующим схемам:

  • с подвижным столом;
  • с подвижным порталом.

В первом варианте обрабатываемая деталь фиксируется на столе, который перемещается по одной из координат.

Перемещение режущего инструмента по второй координате обеспечивает головка станка, закрепленная на неподвижном портале.

В качестве положительных особенностей такого решения считаются простота компоновки и жесткость всей конструкции.

К недостаткам можно отнести большие габариты станка и ограничение обрабатываемых заготовок по весу. Массивные детали на таком станке не обрабатываются.

Фрезерно-гравировальный механизм с ЧПУ, имеющий подвижный портал, обладает более жесткой конструкцией и меньшими габаритами.

Этот параметр важен для мастерских, расположенных в тесных помещениях. На видео показано, что на таком станке можно обрабатывать детали большой длины.

Видео:

На жестко закрепленном столе можно надежно фиксировать заготовки большого веса. Направляющие элементы, по которым перемещается портал, должны иметь соответствующую жесткость.

Эту конструкцию вполне по силам собрать своими руками. При этом надо иметь в виду, что комплектующие изделия потребуются более качественные и цена их будет, соответственно, выше средних рыночных.

Механическая составляющая станка

Если посмотреть на настольный фрезерно-гравировальный станок беспристрастным взглядом, то никаких сложных элементов в его конструкции нет.

Для перемещения головки с режущим инструментом используется металлический профиль в форме рельса или в виде круга. Для станка, который собирается своими руками, цилиндрические направляющие используются чаще.

На них и цена ниже, и работать с ними удобнее. При этом они обладают достаточной жесткостью при выполнении гравировки по алюминию или бронзе.

Перемещение головки с фрезой по направляющим производится с использованием пластиковых втулок или линейных подшипников.

При использовании втулок головка скользит по направляющей детали. Из теории сопротивления материалов известно, что трение скольжения требует дополнительных усилий при перемещении.

Цена втулок значительно ниже, чем стоимость подшипников. В то же время они изнашиваются быстрее.

В результате чего появляется сверхнормативный люфт, и точность обработки деталей заметно снижается.

Для фрезерно-гравировального механизма с ЧПУ, который собирается своими руками, имеет смысл применить подшипники.

Коэффициент трения у них значительно ниже, чем у втулок, и это позволяет использовать шаговые двигатели меньшей мощности.

Важным элементом в приводном механизме фрезерно-гравировального прибора с ЧПУ является ходовой винт.

Видео:

Он предназначен для того, чтобы преобразовывать вращательное движение шагового двигателя в поступательное перемещение головки с инструментом или стола с закрепленной деталью.

Цена ходового винта определяется особенностью перемещения гайки. Она может скользить или катиться. Собирая установку своими руками, на этом этапе нужно взвесить все сильные и слабые параметры конкретного винта.

Здесь важно согласовать число оборотов шагового двигателя с величиной перемещения инструмента. На видео показан гравировальный станок, который «рисует» мельчайшие элементы заданной фигуры.

Выбор электронных компонентов

При конструировании фрезерно-гравировального механизма с ЧПУ приходится принимать решения только после предварительных расчетов.

Шаговый двигатель выбирается после того, как вся конструкция уже в общих чертах скомпонована. Известен шаг резьбы ходового винта.

Чем шире этот шаг, тем мощнее должны быть двигатели. Соответственно, и цена более мощного двигателя будет выше.

Шаговые двигатели обладают особенностью выполнять точное позиционирование без сигнала обратной связи.

Управление шаговыми двигателями выполняется с использованием контроллера или микропроцессора.

Управление вращением шаговых двигателей на фрезерно-гравировальных механизмах с ЧПУ выполняется с помощью специальных контроллеров.

Видео:

Производство таких контроллеров налажено в Китае. На сегодняшний день у них минимальная цена по сравнению с другими аналогами.

Для стабильной работы контроллера требуется специальный блок питания. Настройку системы управления выполняют после окончательной сборки станка.

Обработку тестовой детали нужно выполнить с минимальной нагрузкой на все узлы и агрегаты.

Некоторые тонкости и нюансы

На видео представлена работа самодельного фрезерно-гравировального станка с ЧПУ.

При сборке конструкции необходимо обратить особое внимание на выбор шпинделя для крепления режущего инструмента.

Видео:

При гравировке надписей по металлу используется бормашина.

Если предстоит обработка корпусной детали, то для этого требуется полноценная фреза.

И крепить ее нужно в надежном патроне. Переналадка станка с одной программы на другую требует времени и соответствующей оснастки.

Когда выполняется фрезерование деталей из алюминиевых сплавов, нужно использовать смазочно-охлаждающую жидкость.

rezhemmetall.ru

Гравировально фрезерный станок с ЧПУ - цены, технические характеристики



Во всем многообразии универсального фрезерного оборудования фрезерный гравировальный станок фирмы «Моделист» отличается рядом преимуществ. Использование данного устройства особенно актуально в тех случаях, когда речь идет о выполнении высокоточной обработки деталей со сложной конфигурацией. Добиться таких точных результатов обработки на станке с ручным управлением практически невозможно. Цена на фрезерный станок с ЧПУ и другое оборудование такого типа определяется несколькими параметрами, в числе которых технические характеристики, функциональность, и конечно торговая марка. Для того, чтобы существенно сэкономить, приобретая это устройство, следует отдавать предпочтение отечественному производителю, что и делают многие российские компании и частные предприниматели.



Что касается области применения фрезерного станка с ЧПУ, такое оборудование встречается на предприятиях разных отраслей промышленности. Большая популярность фрезерно-гравировальных станков с ЧПУ объясняется как функциональностью и техническими возможностями этого оборудования, так и тем, что при работе на нем практически к нулю сводится возможность брака.



Первыми гравировальные станки с ЧПУ стали использовать машиностроительные предприятия. На них из таких станков формировались целые производственные линии для обработки однотипных деталей. По такому типа и развивалась автоматизация производственного процесса.



Спрос на товары различного назначения, выполненные с помощью гравировально-фрезерных станков, привел к появлению на рынке многочисленных предприятий малого бизнеса. Подобные фирмы и частные предприниматели изготавливают свою продукцию небольшими сериями или на заказ в единичных экземплярах. Для таких условий производства оснащенный системой ЧПУ гравировально-фрезерный станок подходит идеально.



Целесообразно купить фрезерный станок с ЧПУ для единичного или многосерийного производства, потому что это оборудование обладает исключительной функциональностью, высоким качеством обработки, простотой и удобством обслуживания, надежностью.



Все это обусловило успешное применение гравировально-фрезерных станков в разных сферах деятельности. При помощи такого оборудования производят ювелирные изделия, мебель, рекламную и сувенирную продукцию, и многое другое. Такие станки способны выполнять сложнейшую гравировку на стекле, дереве, металле, пластике, камне, слоновой кости. Конечно, это с успехом применяют производители.

Устройство гравировально-фрезерного станка с ЧПУ

Тут мы подробнее расскажем об устройстве данного оборудования. Как уже было сказано, станок такого типа может выполнять рисунки, надписи и любые узоры на поверхности различных материалов. Также он способен раскраивать листовой металл.

Компания ЧПУ «Моделист» предлагает широкий выбор настольных станков для работы в небольших помещениях. Он состоит из рабочей поверхности, шпинделя жидкостного охлаждения, ходовых винтов и т.д. Важные элементы станка – рабочая головка с режущим инструментом, а также ходовой винт. Данные станки представлены в разных модификациях, и соответственно их возможности могут разниться.

Работа с гравировально-фрезерным станком с ЧПУ

Важно знать, что станок выполняет лишь команды, заложенные в его программе. Для перенастройки устройства необходимо специальное оборудование и время. Кроме того, если вы собираетесь выполнять на станке обработку деталей из алюминия и сплавов из него, стоит помнить, что рабочие органы станка в таком случае будут подвергаться нагреву, поэтому работать следует с использованием смазывающих и охлаждающих жидкостей.

cncmodelist.ru

Фрезерно-гравировальный станок по металлу, фрезерно-гравировальный станок cnc, работа фрезерно-гравировального станка, гравирование по металлу, поворотный стол для фрезерного станка

Главная страница » Фрезерно-гравировальные станки по металлу


Фрезерно-гравировальные станки по металлу



Я думаю у Вас уже есть представление о фрезерно-гравировальном станке. Конечно большинство из них предназначены для обработки дерева, пластика, оргстекла и других более-менее мягких материалов. Но в данной статье, как вы уже догадались, я хотел бы рассмотреть именно фрезерно-гравировальные станки по металлу.

Наверняка каждый задумывался, как можно применить такой станок, или что на нем можно производить, для кого он больше подходит? В общем с этого и начнем.





Для чего они предназначены:

1. В основном для обработки мягких металлов – цветные металлы и сплавы (алюминий, латунь, медь и т.д), драгоценные металлы. Но есть станки, которые пойдут и по стали.





2. Для единичного и мелкосерийного производства изделий из металла. Детали разных форм как из листового металла, так и трехмерные детали.

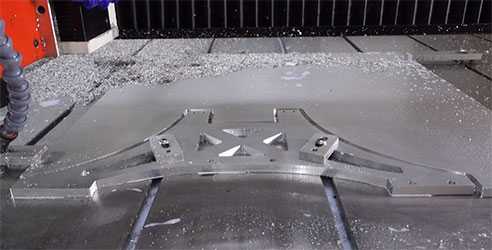

3. Для раскроя листового металла, а также производства плоских и габаритных деталей, т.к. фрезерно-гравировальные станки оснащены большими столами.





Что производят на фрезерно-гравировальных станках по металлу:

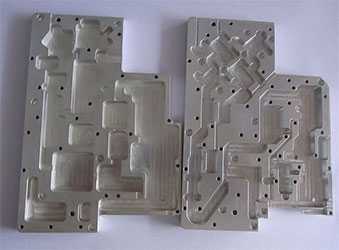

1. Изделия машиностроения — детали механизмов, устройств и т.д. А также производство металлических деталей для мебели, светильников и других изделий, где необходимы металлические детали.





2. Ювелирные изделия.





3. Макеты металлических сооружений и физические модели самолетов, автомобилей, танков, поездов, оружия и т.д.





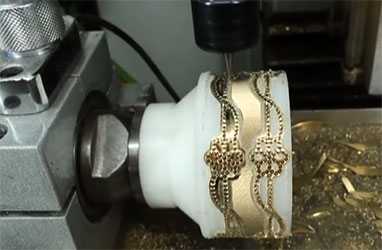

4. Гравирование по металлу как на плоскости, так и по цилиндрической поверхности, причем даже на внутренней цилиндрической поверхности.








5. Реклама и вывески

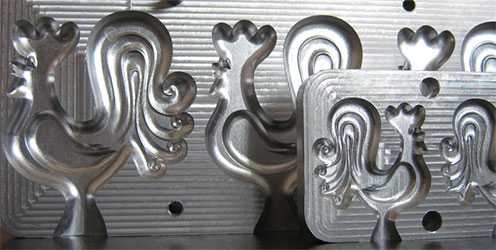

6. Формы, пресс-формы для литья различных материалов для производства украшений, игрушек и т.д., а также формы для леденцов, мармелада, печенья и т.д.





7. Сувенирная продукция (брелоки, кулоны, панно, статуэтки, символика и т.д.)





Список можно продолжать бесконечно, так как возможности станков продолжают открываться в каждой сфере все больше и больше.

Конечно для серийного производства и для выпуска достаточно крупных изделий, где нужна высокая производительность, осуществлять большие съемы материала, назначать высокие подачи и скорости, использовать достаточно крупные инструменты, где возникают большие силы резания, крутящие моменты и т.д., такие станки не пригодны.

Для этого необходимы более серьезные металлообрабатывающие станки и обрабатывающие центры с жесткими узлами, такими как станина, шпиндель и т.д., двигателями главного привода большой мощности, высокоскоростными ускоренными ходами и многими другими серьезными характеристиками.

Но тем не менее, как уже было видно выше, данные станки позволяют производить небольшие партии очень даже серьезных деталей. Эти станки значительно дешевле, чем обрабатывающие центры с ЧПУ. Именно это делает их очень привлекательными для предпринимателей и небольших фирм, производящих различную продукцию из металла, а также они являются более доступными для моделистов, мастерских, учебных заведений и т.д.

Фрезерно-гравировальные станки с ЧПУ по металлу


Фрезерно-гравировальные станки
оснащены ЧПУ, поэтому позволяют обрабатывать детали в автоматическом режиме по управляющей программе. А главное они делают возможным обрабатывать сложные изделия криволинейных форм, которые трудно получить на универсальных станках.

Возможности фрезерно-гравировального станка cnc (Computer Numerical Control), могут быть значительно расширены. На стол станка можно устанавливать поворотные столы и устройства, таким образом можно производить обработку с 4-х сторон детали за 1 установ.





Возможно установить и стол для обеспечения 5-й оси и проводить обработку с 5 сторон за 1 установ.





Есть и 5-ти координатные фрезерно-гравировальные станки.





Станки с 5 координатами позволяют вести обработку на наклонных, пространственных, криволинейных поверхностях, производить еще более сложные изделия чем 3-хкоординатные их собратья. А также упрощается технологический процесс обработки детали, в котором вся деталь обрабатывается за 1 установ.

Возможно обеспечение данного станка устройством автоматической смены инструмента, это еще более автоматизирует процесс производства деталей, делает его проще и быстрее.

При выборе фрезерно-гравировального станка по металлу следует учитывать: габариты стола, диапазон рабочих ходов, точность позиционирования рабочих органов, мощность привода, систему ЧПУ, максимальные режимы резания – рабочая подача, скорость резания, а также скорость холостых ходов, биение шпинделя, программное обеспечение и совместимость его с Вашей CAD/CAM-системой, русский интерфейс, справка, документация на русском и многие другие характеристики.

Фрезерно-гравировальным станкам по металлу в отличие от аналогичных станков, работающих по дереву, пластику, оргстеклу и т.д., необходима более жесткая конструкция, литая чугунная станина, направляющие типа ласточкин хвост или квадратные с преднатягом, вес подобного станка начинается от 100 кг. Шпиндель имеет несколько подшипников.

Такой станок будет обрабатывать металл и даже сталь на более серьезных режимах, можно назначать больше глубину резания при этом не будет возникать вибрации и это не скажется на точности обработки, а также на ресурсе станка. Конечно все в рамках разумного и при использовании со здравым смыслом.

Кроме того, такие жесткие станки обеспечат стабильность получаемых размеров на всех деталях серии, не нужно будет играть корректорами, менять программу после каждой выпущенной детали.

В любом случае перед покупкой станка очень желательно произвести серию деталей и убедиться в их точности, проверить геометрию станка (перпендикулярность, параллельность).

Также важно наличие услуг пуско-наладочных работ и послепродажный сервис.

Фрезерно-гравировальный станок цена – это одни из важных атрибутов, на который обращают внимание. Этот пункт воспринимайте, как см. пункт 1. Какая бы цена не была – большая, маленькая, средняя, вкусная, не вкусная, желательно произвести партию деталей и убедиться в точности и качестве выпускаемой продукции. Здесь вариантов может быть много – взять в лизинг, взять в аренду, узнать у кого есть такой станок и съездить к нему убедиться в его работе или заказать пробную партию у него, в общем поработать на этом станке, а потом принимать решение о покупке.

Скупой платит дважды, но в данном случае больше подходит не предусмотрительный платит дважды!) Ввиду популярности фрезерно-гравировальных станков по металлу рынок просто огромен, наполнен различными производителями и моделями, особенно здесь, как всегда, преуспели Китайцы. Причем разнообразие станков на рынке таково, что самый дорогой станок не значит лучший. Будьте предусмотрительны не смотрите рекламные ролики или рекламные отзывы, а сделайте всё, что можете, чтобы потом не пришлось сожалеть.

А в конечном счете пункт цена не о чем Вам не говорит, так как необходим расчет экономической эффективности, расчет окупаемости станка. Только на основе таких расчетов Вы принимаете решение о покупке того или иного станка. А этот расчет должен быть основан на реальных характеристиках станка, то есть на тех, в которых Вы лично убедились.

Проектирование 3d-моделей, технологических процессов и разработка управляющих программ это целый ряд задач, которые решаются с помощью CAD/CAM-систем, решать их необходимо эффективно, чтобы экономически целесообразно использовать фрезерно-гравировальные станки, быть конкурентоспособными, максимально снизить сроки окупаемости и стабильно получать максимальную прибыль.

Есть очень много нюансов в работе фрезерно-гравировального станка, которые сложно уместить в рамках одной статьи, но придерживаясь вышеперечисленных рекомендаций Вы уже можете выбрать хороший фрезерно-гравировальный станок по металлу.



Похожие записи:

vys-tech.ru

Фрезерный гравировальный станок с ЧПУ для ювелиров и сувениров MAGIC

Мы поможем Вам оснастить ювелирное производство, ювелирный магазин, гравировальную или ювелирную мастерскую.

Подберем настольный гравировально-фрезерный станок, функционал которого максимально подойдет для Вашего бизнеса.

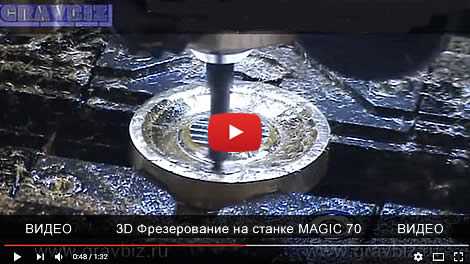

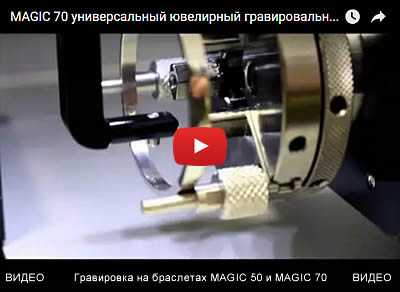

Смотреть видео возможностей фрезерно-гравировального станка MAGIC 70

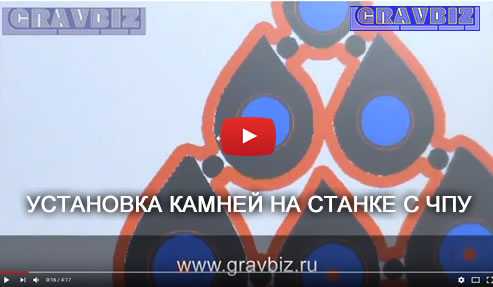

Изготовление серебряной подвески с установкой камней на станке ЧПУ
Фрезерно-гравировальный ювелирный станок Magic 70 позволяет не только вырезать
из серебра или золота подвеску, но закрепить камни в ювелирных изделиях.









Изготовление кольца на станке с ЧПУ Magic



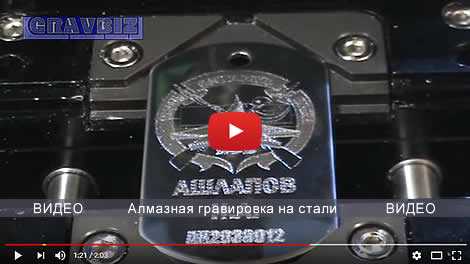

Алмазная гравировка на стали с эффектом гильоширования





  Фрезерно-гравировальный станок может фрезеровать и воск и металлы. Мощности достаточно.

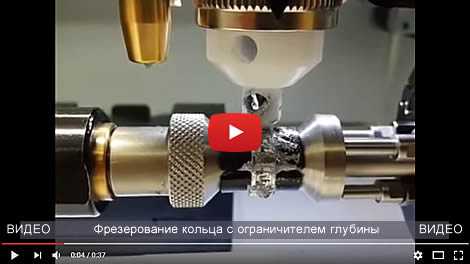

Смотреть видео: Фрезерование кольца с ограничителем глубины

Видео: Фрезерование кольца на фрезерном станке для ювелиров MAGIC 70





Такую юбилейную монеты вы можете изготовить на фрезерном гравировальном станке с ЧПУ MAGIC 30/7/70



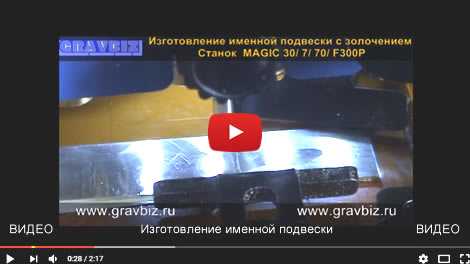

Изготовление именных подвесок из серебра на станке Magic 7



Применение станка для изготовления 3D восковки зуба




ВИДЕО работы фрезерного станка MAGIC F350

Видео: Гравировка на стекле. Гравировка на свадебных бокалах и свадебных фужерах



Видео: Алмазная гравировка иконы Николая Чудотворца на
ювелирном настольном гравировальном станке с ЧПУ MAGIC 5





Нашими клиентами уже являются сеть ювелирных магазинов "АДАМАС", "ЗлатаМира", ювелирные мастерские в городах Череповец, Ростов на Дону, Нефтекамск и ...



www.gravbiz.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
