Гравировальный (гравировочный) станок своими руками

Создание гравировального станка своими руками – довольно сложное занятие. Несмотря на это, находятся умельцы, которые могут сделать в домашних условиях самодельный гравировальный станок с числовым программным управлением, что в разы сложнее. В этой статье мы предоставим подробную инструкцию, придерживаясь которой вы сможете создать собственное устройство для гравировочной обработки заготовок.

Конечно, конструирование подобного аппарата в домашних условиях требует больших материальных затрат и солидных умений, но, сделав такой станок самостоятельно, вы можете сэкономить значительное количество средств и создать устройство, которое наиболее соответствует вашим производственным целям.

С чего начать?
Сборка устройства
Электрооборудование и программное обеспечение
Какой двигатель выбрать?

С чего начать?

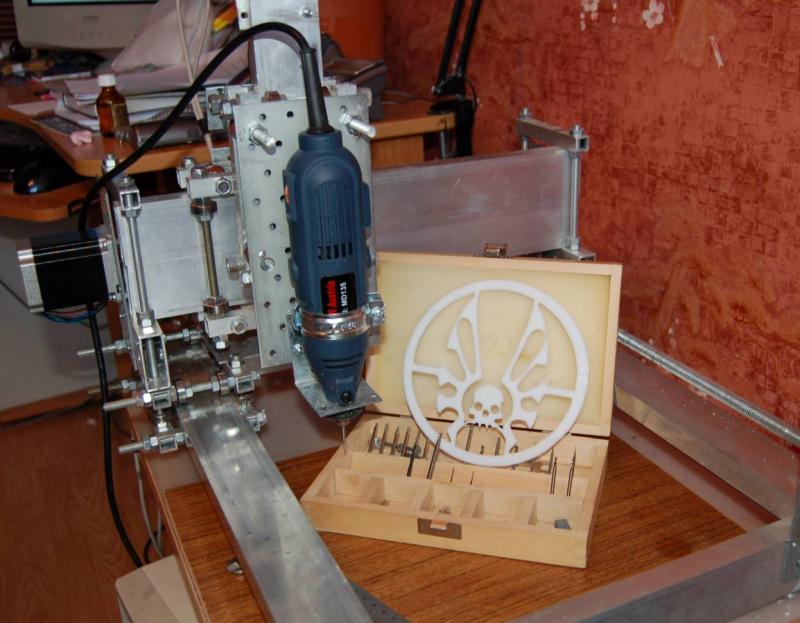

Если вы решили сделать гравировальный станок своими руками, то рекомендуем сразу конструировать устройство с ЧПУ.

Это значительно повысит производительность аппарата и облегчит работу с ним. После этого определитесь с компоновкой устройства. За основу можно взять старенький мини-станок сверлильного типа и заменить в нем сверло на саму фрезу.

Далее рекомендуем придерживаться следующих инструкций:

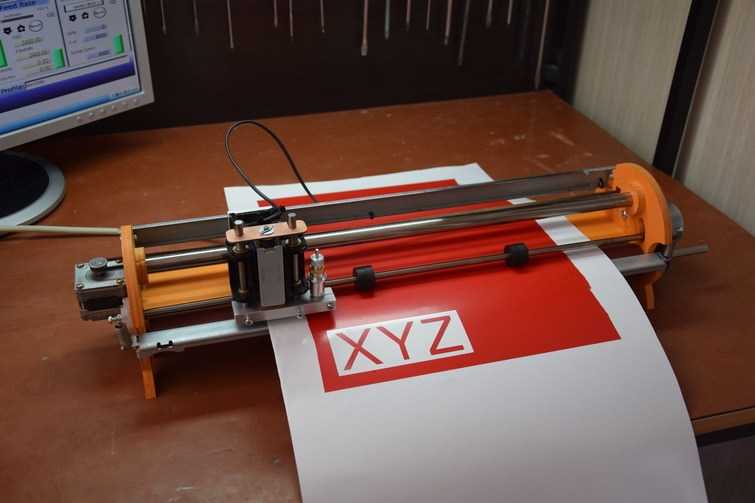

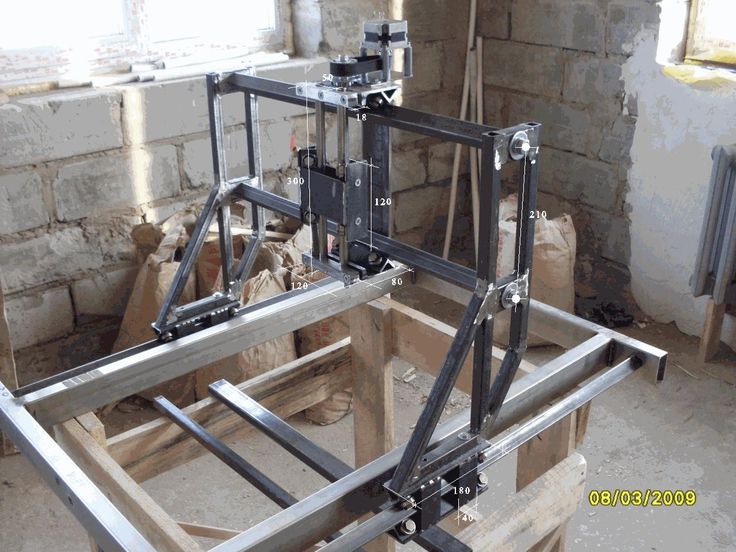

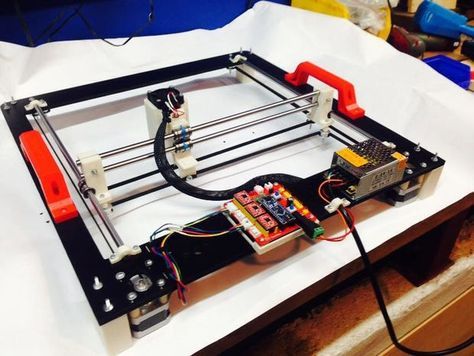

Подберите механизм, который будет отвечать за перемещение рабочего узла по плоскостям. В этих целях можно использовать каретки от старого принтера. К тому же сконструированный таким образом аппарат позволит относительно просто присоединить цифровой узел. Стоит отметить, что каретки лучше всего брать с больших принтеров. Это значительно усилит конструкцию станка.
Оснастите ваш станок мощным шаговым двигателем. С этой целью рекомендуем использовать старые электромоторы.
Особое внимание обратите на фрезерный узел.
Для осуществления передачи от двигателя к рабочему узлу лучше всего использовать зубчато-ременную передачу.

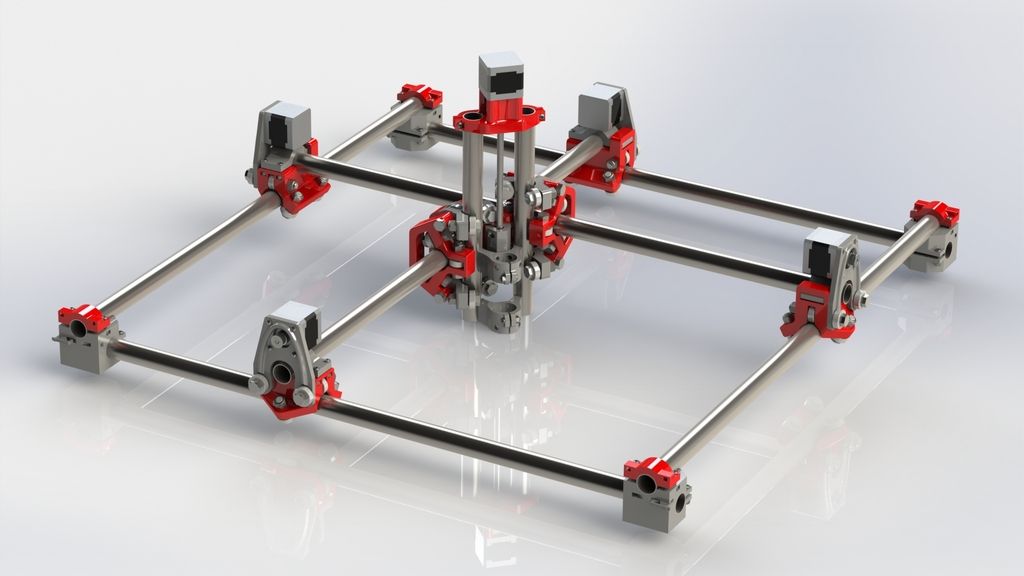

Сборка устройства

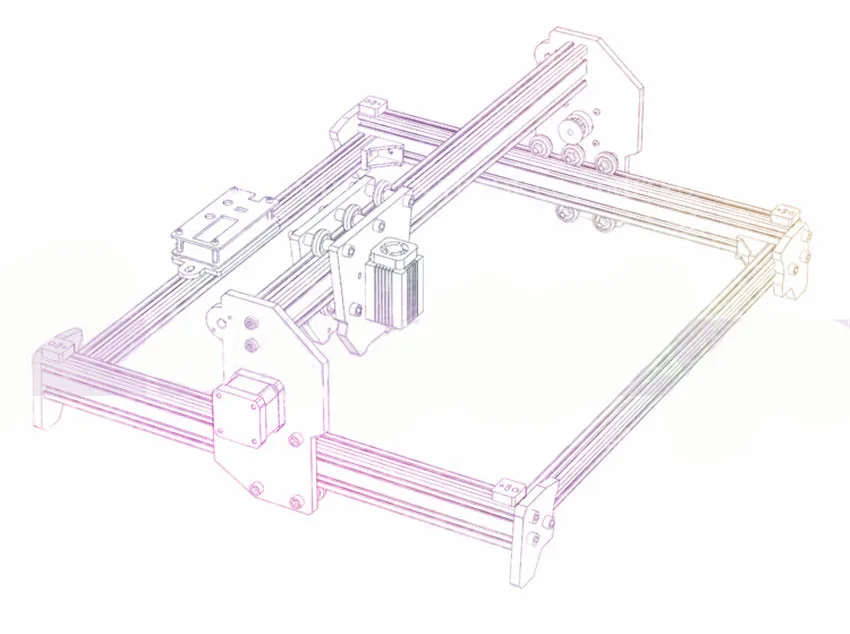

После того как мы определились с компоновкой станка и с происхождением его основных деталей, пора браться за сборку нашего аппарата для гравировки заготовок. Базисом для устройства можно сделать балку прямоугольной формы, которую устанавливают на направляющих. Крепить остальные элементы конструкции к балке рекомендуют при помощи винтов.

Дело в том, что вся наша конструкция должна обладать повышенной жесткостью, поскольку в процессе эксплуатации на нее будут действовать довольно серьезные нагрузки. Отсутствие надежных креплений и шаткость установки обязательно скажется на качестве обработки заготовок.

В то же время не стоит злоупотреблять сварочными работами. Дело в том, что сварочные швы довольно серьезно подвержены деформации и разрушению. Особенно тяжело такие соединения переносят различные вибрации, которых в процессе эксплуатации устройства будет довольно много. Направляющие тоже следует сделать из прочного материала, устойчивыми к самым разным деформациям.

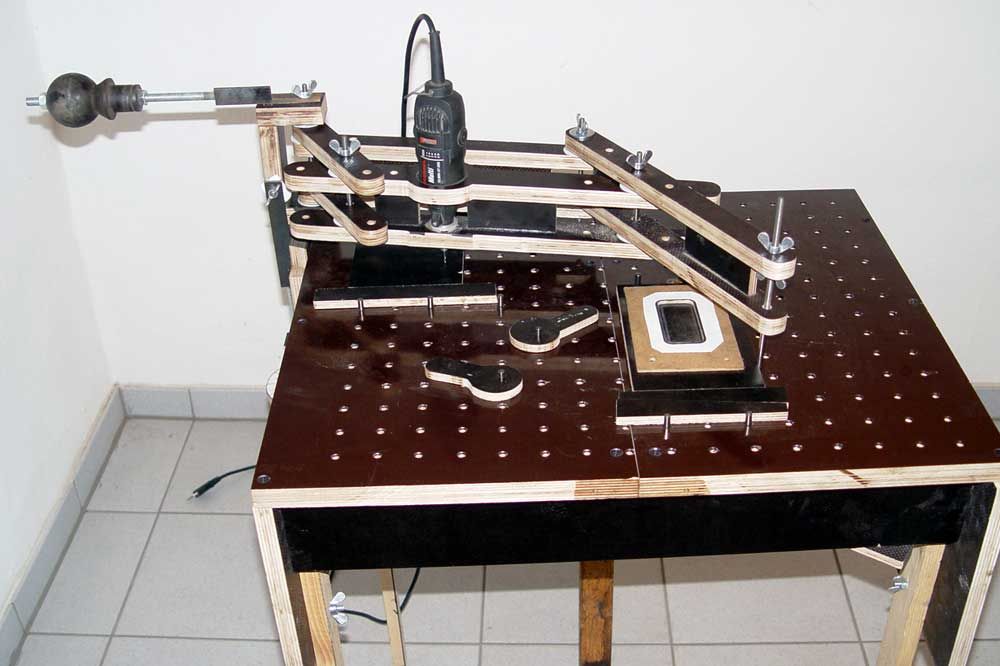

В противном случае этот элемент строения придется менять уже спустя относительно короткое время после начала использования станка. Конструкция устройства должна включать в себя подъемный механизм для фрезеровочного агрегата. Лучше всего в этих целях использовать винтовую передачу.

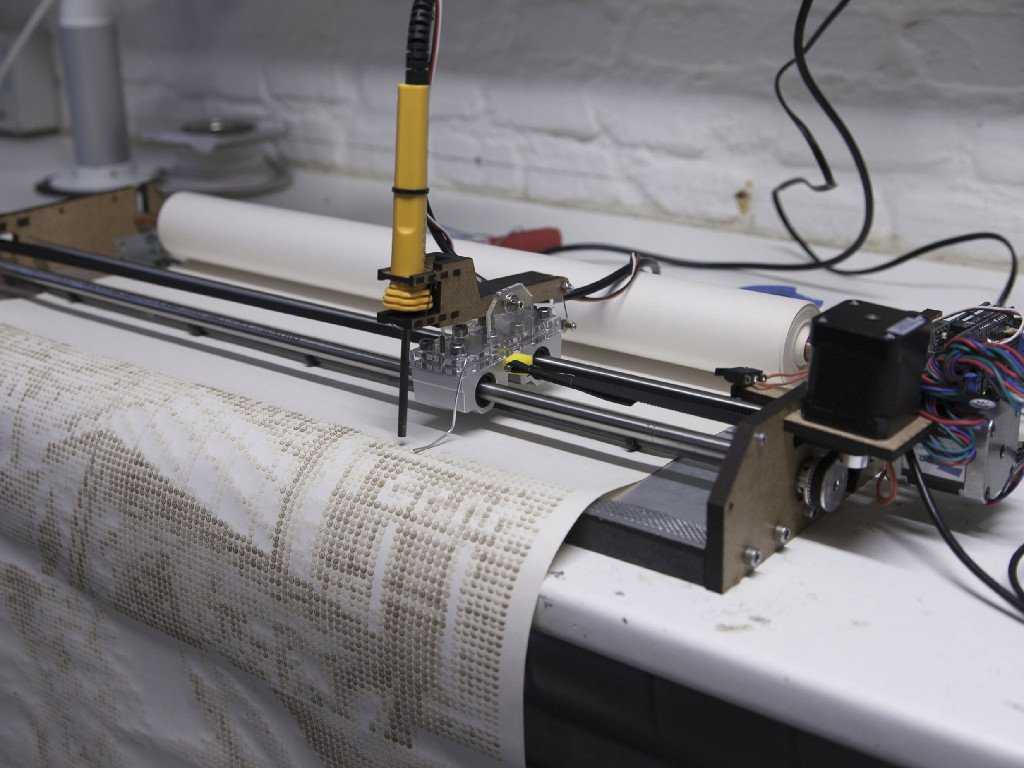

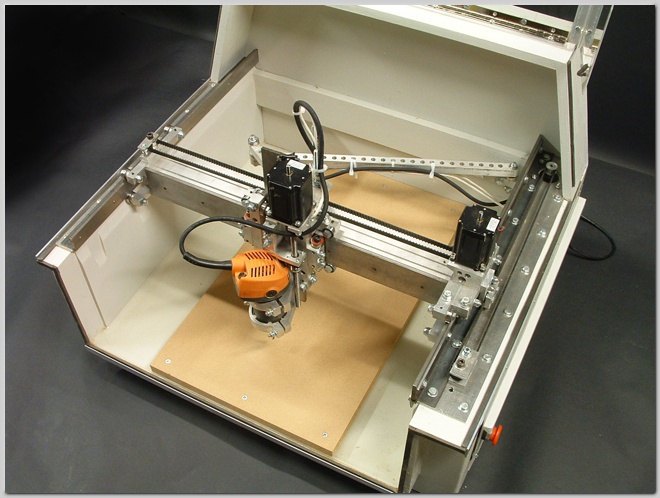

Вертикальную ось для станка лучше всего делать из алюминиевой плиты. Ее размеры должны сопоставляться с размерами других элементов строение станка. Когда у нас уже готова ось, можно приступать к установке двигателей шагового типа. Первый будет осуществлять перемещение в горизонтальном направлении, а второй в вертикальном. Метод передачи – ременной. Перед использованием станка его необходимо эксплуатировать в ручном режиме.

Электрооборудование и программное обеспечение

Любой современный станок для гравировки будет настолько эффективным, насколько эффективно его программное обеспечение. Качественное электрическое оборудование тоже играет одну из определяющих ролей.

Как должен выглядеть цифровой узел:

Программное обеспечение должно обладать всеми необходимыми драйверами для установленных элементов станка. Кроме того, программа станка должна соотноситься со всеми режимами работы устройства. В первую очередь программное обеспечение должно обладать надежность и функциональностью
В конструкции агрегата должен быть предусмотрен LPT-порт.
Подключение числового программного обеспечения осуществляется через LPT-порт.
После установки ЧПУ на станок, инсталлируются все необходимые драйвера и программы.

При сборке цифрового узла гравировального станка следует помнить, что качество выполненной работы обязательно скажется на процессе эксплуатации устройства. Перед использованием аппарата следует тщательно проверить работоспособность программного обеспечения. После корректной настройки всего станка и устранения неполадок, самодельное устройство сможет качественно выполнять множество функций.

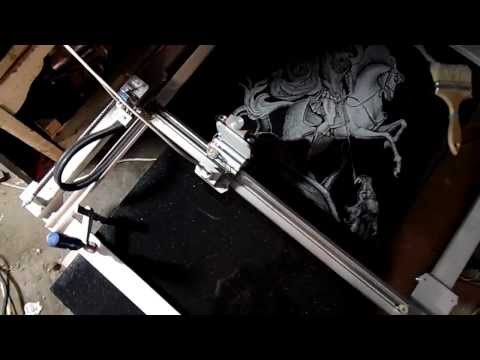

Видео: гравировально-фрезерный станок своими руками.

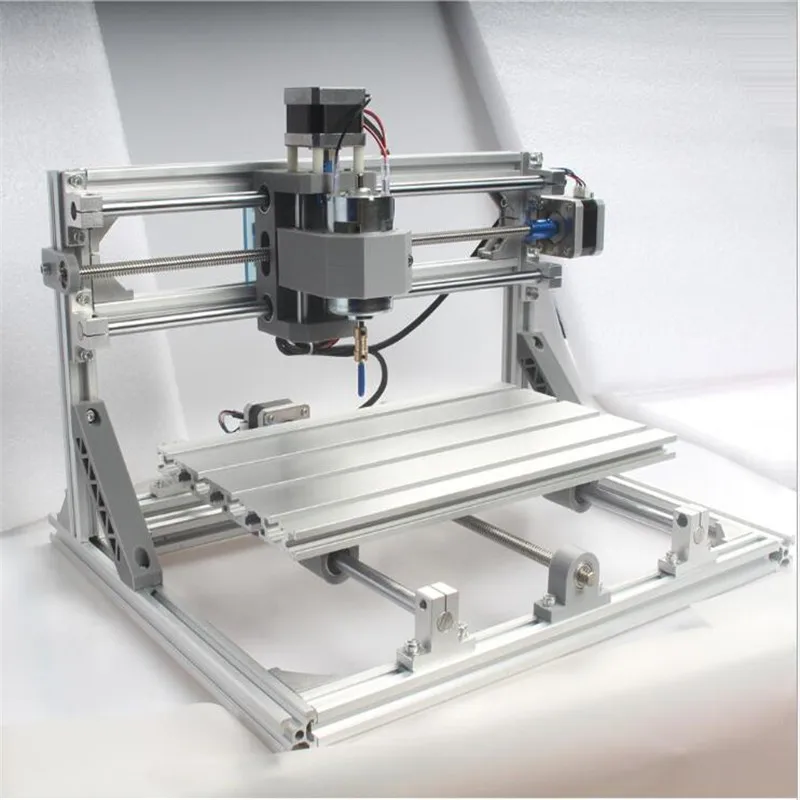

Какой двигатель выбрать?

Любые гравировочные станки с числовым программным обеспечением следует оснащать шаговым двигателем электрического типа. Для этих целей отлично подойдут двигатели от старых принтеров. Большинство таких изделий оснащались парой подходящих моторов. Кроме самих агрегатов, из принтеров можно изъять и стрежни, которые подойдут и для нашего устройства.

Стоит отметить, что полноценной работы самодельного гравировального устройства, на нем следует установить не два, а три подобных мотора. Таким образом, надо искать либо два матричных принтера, либо купить необходимые детали на рынке.

Оптимальное строение двигателей должно включать в себя пять отдельных проводов для управления, что значительно повысит функциональность аппарата. Важным показателем для мотора является число градусов на один шаг. Немаловажный фактор – рабочее напряжение и сопротивление обмотки. Информация об этих показателях поможет корректно настроить работу всего устройства.

Дополнительные рекомендации:

Гайка и шпилька с необходимыми размерами может быть использована как привод.
Крепления для деталей можно сделать при помощи дрели и напильника. В этих целях отлично подойдет втулка с винтом.
Вал мотора чаще всего крепят при помощи толстого резинового провода с хорошей обмоткой. Посредством этого элемента можно качественно прикрепить двигатель к шпильке.

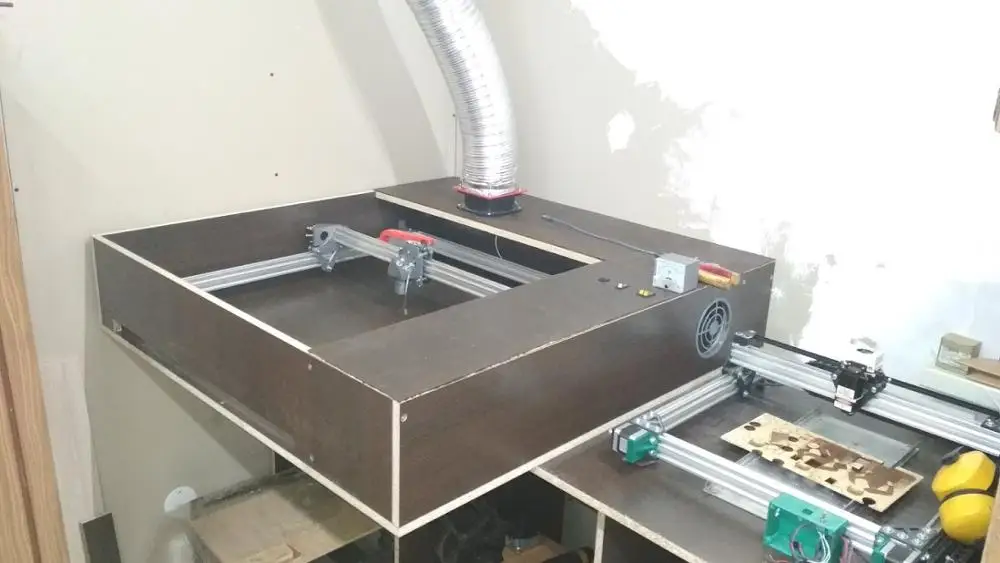

Представленная выше инструкция подходит не только для изготовления самодельного гравировального станка, но и для конструирования других устройств с числовым программным обеспечением. Например, пользуясь этими рекомендациями можно изготовить аппарат для координатной расточки деталей. В зависимости от мощности станка, на нем можно обрабатывать заготовки из разных материалов (металл, дерево, ДСП).
