Как сделать гриндер из болгарки своими руками

Выполняя ремонтные работы или занимаясь изготовлением мебели, специалисту просто необходимо иметь такое устройство, как гриндер, позволяющее шлифовать различные материалы. Да и при выполнении сварочных работ такой механизм просто незаменим. Приобрести это устройство в собственную мастерскую — желание любого мастера. Однако промышленный шлифовальный станок стоит довольно дорого. А иметь его, не занимаясь профессионально, накладно для семейного бюджета. Вот почему возникает желание сделать его своими руками из имеющихся под рукой механизмов. Лучше всего для этих целей подойдет болгарка: она может легко трансформироваться в необходимый электроинструмент.

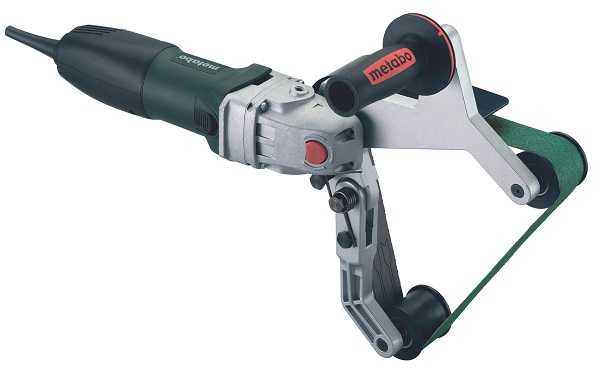

Готовая насадка для УШМ

Самое простое — это приобрести готовое приспособление для шлифовки и смонтировать его на УШМ. На фотографии видно, что монтаж механизма не представляет особых трудностей. Достаточно прикрепить кронштейн с роликами к углошлифовальной машине, предварительно демонтировав защитный кожух. Ведущее колесо закрепляется на валу УШМ. На ролики надевается шлифовальная шкурка, и шлифовальная машинка готова к работе.

Для удобства можно закрепить устройство к столу с помощью струбцин.

Однако такое устройство далеко не всегда можно купить в магазине, да и стоимость такого гаджета значительная.

Сократить расходы, но и при этом ограничить возможности использования гриндера позволяет приставка, состоящая из штанги с двумя роликами. Устройство позволяет за считанные минуты сделать гриндер из болгарки. Приспособление имеет стандартное крепление, подходящее для монтажа на углошлифовальную машину.

Конструкция такого механизма предназначена для зачистки сварочных швов. Полировать деревянные изделия таким гаджетом довольно сложно. Однако если его жестко закрепить на столе, оно с успехом может применяться в качестве заточного станка для правки режущего инструмента или заточки ножей, топоров и т.п.

Такое приспособление тоже выпускается промышленностью, но отыскать его в продаже можно крайне редко.

Самодельные механизмы для УШМ

Чтобы не искать готовые насадки, можно попробовать сделать их своими руками. Есть разные варианты изготовления подобных приспособлений, которые и будут рассмотрены ниже.

Из фанеры

Прежде всего, рассмотрим вариант, как можно сделать несложный гриндер из болгарки своими руками. Простейший вариант шлифмашинки получается из УШМ, двух роликов, натяжного механизма и основания из фанеры.

Для изготовления понадобится толстая фанера — это доступный и недорогой материал.

Самое сложное в этой конструкции — изготовление роликов. Хорошо, если в домашней мастерской есть фрезерный станок или ручной фрезер. Для этого из фанеры фрезером вытачивается подходящая заготовка, обрабатывается на шлифовальном станке, запрессовываются подшипники.

Из той же фанеры вырезается основание, в котором прорезают отверстие под болгарку. Размечают места под ролики, после чего закрепляют УШМ и монтируют колеса. Предварительно необходимо обработать отшлифованные колесики лаком. После этого всю систему собирают, и шлифмашинка из болгарки готова к работе. Конструкция устройства ясна из представленной фотографии.

Из листового металла

Если в мастерской имеется сварочный аппарат, а знакомый токарь выточит необходимые ролики, то сделать полировальную машинку можно из остатков металла.

Для этого хорошо подойдут остатки толстого листового металла, который пойдет на изготовление основания.

Такое приспособление будет не хуже заводского. При изготовлении придется затратить довольно много времени, но это того стоит. Перед тем, как приступить к работе, необходимо разработать рабочие чертежи или скачать их из интернета. Собирая механизм не по чертежам, можно не достигнуть желаемого результата, или полученное приспособление может оказаться источником повышенной опасности.

Прежде всего, необходимо произвести точную разметку станины. В качестве примера используем такой чертеж устройства:

Стрелочкой указан диаметр, который необходимо уточнять в зависимости от УШМ, используемой в данной конструкции.

На фрезерном и сверлильных станках по разметке высверлить отверстия. Затем необходимо подготовить

натяжную планку, как представлено на фотографии.

Выточить ролики, и только после этого приступить к сборке механизма. Получилась универсальная приставка, в качестве силового агрегата которой можно использовать не только болгарку, но и другой подходящий электродвигатель. Готовый вид представлен на фото ниже.

Из остатков профтрубы

Имея навыки сварщика, можно легко преобразовать имеющуюся в домашней мастерской болгарку в шлифовальный станок. Для этого достаточно

  • сварить обрезки уголка или квадратной трубы в форме буквы у;
  • на концах закрепить подходящие ролики;
  • к валу углошлифовальной машинки прикрутить ведущий вал;
  • смонтировать шлифовальную шкурку, и устройство готово к работе.

Таким гриндером можно выполнять различные операции:

  • зачищать неровности металла после сварочных работ;
  • выполнять полную шлифовку детали;
  • обрабатывать деревянные изделия;
  • производить окончательную, чистовую, обработку перед покрытием детали лаком;
  • обрабатывать неровности бетонных стен.

Чтобы зачищать или шлифовать различные поверхности, следует подбирать шлифовальную шкурку, предназначенную для обрабатываемого материала.

Техника безопасности

При работе самодельным гриндером не следует пренебрегать техникой безопасности и средствами индивидуальной защиты.  Не следует допускать к работе лиц моложе 18 лет. При пользовании приспособлением обязательно применять защитные очки и беруши, для защиты органов зрения и слуха от вредного воздействия внешних факторов. Не следует забывать и о маске, защищающей органы дыхания от пыли.

На видео, представленном ниже, можно подробно изучить, как и из чего сделать приспособление для шлифовки. В нем так же даются все основные размеры частей механизма.

tehnika.expert

Гриндер из болгарки своими руками: чертежи, схема

Для эффективной сухой шлифовки изделий из натурального или искусственного камня либо металла, других твердых материалов применяется гриндер – ленточно-шлифовальный станок. Позволить себе его приобретение для использования в домашних условия может далеко не каждый умелец, так как стоимость устройства весьма высока. Но выход из ситуации все же существует. Можно сделать гриндер из болгарки своими руками, который по своим эксплуатационным характеристикам будет минимально проигрывать заводскому станку.

Читайте также: Инфракрасная паяльная станция своими руками

В каких случаях вам потребуется гриндер

Ленточно-шлифовальный станок – совершенно необходимая вещь, если требуется выполнить какие-либо перечисленные ниже операции:

  • убрать заусеницы, которые остаются после любых видов обработки материалов;
  • удалить ржавчину на поверхности металла, которая затем будет грунтоваться и окрашиваться;
  • выровнять кромки материала, поврежденные в процессе резки;
  • убрать дефекты шва после выполнения сварочных работ;
  • удалить так называемый облой, который остается на изделии в процессе литья.

Мини-гриндер из болгарки легко справиться с решением всех подобных задач. При этом устройство, обладающее компактными размерами, не потребует для установки специально оборудованной мастерской. Использовать его можно в гараже, в сарае или даже на кухне обычной городской квартиры. В этом случае, правда, придется позаботиться об эффективной шумоизоляции, чтобы не спровоцировать скандал с соседями.

Материалы, принадлежности и инструменты

На подготовительном этапе нужно подготовить все необходимое для изготовления гриндера:

  1. Циркулярная пила. Ее можно заменить самодельным распиловочным станком, сделанным из электролобзика.
  2. Фрезерный и сверлильный станок.
  3. Пассатижи, набор отверток, разметочные инструменты.
  4. Пылесос для тщательной очистки деталей.
  5. Толстая фанера (не менее 20 мм).
  6. Крепежные элементы.
  7. Лента для будущего гриндера.
  8. Лак.
  9. Закрытые подшипники.

Если все это уже имеется в наличии, начнем изготовление станка. Он должен состоять из следующих конструктивных элементов:

  • болгарка, на вал которой устанавливается ведущий ролик;
  • прочное основание, по которому будет перемещаться обрабатываемое изделие;
  • подвижный кронштейн для регулировки положения болгарки и ее перемещения по основанию;
  • два ведомых ролика.

Пошаговая инструкция по изготовлению гриндера

Первым делом нужно подготовить основание для болгарки. Для этого из листовой фанеры вырезаем детали, размеры которых соответствуют техническим характеристикам углошлифовальной машины. Вырезаем их, сверлим отверстия для креплений и роликов. После этого переходим к следующим этапам.

Готовим болгарку

С корпуса углошлифовальной машинки, которая будет использоваться для изготовления станка, удаляем пыль, смазку и другие загрязнения. Лучше всего выполнить полную чистку устройства, чтобы обеспечить его безупречную работу в дальнейшем.

Делаем ролики

Именно для этой цели мы заранее подготовили фрезеровальный станок. С его помощью изготавливаются:

  • ролик для ремня;
  • точно такая же деталь, но большего размера. Он будет затем устанавливаться на вал болгарки;
  • еще один ведомый ролик.

Маленькие деревянные ролики склеиваются между собой с использованием клея ПВА. После этого нужно поместить их под пресс на 48 часов, чтобы клеевой состав хорошенько высох. Затем выполняется шлифовка деталей, скругление всех острых углов и покрытие деталей лаком.

Запрессовываем подшипники

Они устанавливаются точно по краям во внутренней полости малых роликов. При этом желательно хорошо промазать клеем отверстия, чтобы исключить смещение подшипников в процессе эксплуатации будущего станка.

Собираем основание

Следующий этап – это монтаж основания из подготовленных ранее деталей. Помимо клея, нужно обязательно использовать прочные болты, которые надежно соединят между собой верхнюю и нижнюю части своеобразного стола.

В то время как основание будет подсыхать, нужно изготовить подвижный кронштейн. Он выполняется строго по размерам шлифовальной ленты.

На последнем этапе остается натянуть шлифовальную ленту на кронштейн и установить получившуюся насадку на болгарку. Упрощает этот процесс использование специального болта, который позволяет регулировать натяжение. Но помните, что эта деталь ни в коем случае не должна цепляться за ленту во время работы самодельного гриндера. В противном случае существует риск получения серьезных травм или просто поломки станка.

Гриндер, изготовленный своими руками, отлично подходит для обработки изделий из мягких и твердых пород древесины. Если используется мощная болгарка, то устройство без каких-либо проблем справиться со шлифовкой камня и других материалов. Но в этом случае потребуется периодически выключать его, чтобы не допускать перегрева.
