Монтаж дюбель-гвоздей: особенности использования в строительстве

На сегодняшний день дюбель-гвозди стали неотъемлемой частью строительных и монтажных работ у всех мастеров вне зависимости от уровня их квалификации. Такое широкое распространение они получили из-за своих надёжных качеств крепления.

Что же такое дюбель-гвоздь?

Детали представляют собой комплект специализированных устройств, применяемых для осуществления крепежа различных материалов. Изделие собирается из двух частей: гвоздя, сделанного по специальным технологиям и дюбеля. Детали применяются в широком спектре работ, к примеру, ими монтируются различные материалы и конструкции к бетонным, каменным, кирпичным и многим другим основаниям. Для работ с древесными или гипсокартонными поверхностями и изделиями разработаны особые дюбель-гвозди, предназначающиеся именно для этих материалов.

Сама конструкция изделий проста.

Стержень детали выполнен в форме цилиндра, состоящий из части, наделённой свойством расширения, и обычного гвоздя. Первая составляющая гвоздей этого вида отвечает за качество крепления. При монтаже дюбель-гвоздя рабочая часть детали раздвигается и надёжно закрепляется в основе. Если необходимо ограничение, которое не позволит изделию запасть в более широкое и глубокое отверстие, необходимо остановить выбор на дюбель-гвоздях со специальной манжеткой. Эта дополнительная деталь закрепит изделие на необходимом уровне, к тому же она имеет несколько разновидностей. Кайма на отверстии может быть выполнена в цилиндрической, округлой или потайной форме.

Благодаря современным технологиям, на гвозди нанесена резьба, а на головке детали установлен шлиц. Это даёт возможность вкручивать дюбель-гвозди с помощью отвёртки, причём осуществить монтаж дюбель-гвоздей достаточно просто, так как изделие имеет в наличии «сглаженную» резьбу. Также есть возможность подобрать необходимые параметры крепёжных деталей.

Диаметр стандартных дюбелей составляет 5–10 мм, а длина варьирует от 30 мм до 160.

Монтажное приспособление изготовлено так, что вершина резьбы направляется к головке. По внешнему виду резьба дюбель-гвоздей абсолютно идентична упорной резьбе стандартного вида.

В процессе производства дюбелей используется полиэтилен, полипропилен или полиамид. Сами гвозди изготавливаются из сплавов стали и покрываются цинком. Однако цинковое покрытие встречается не на всех крепёжных изделиях, предлагающихся на строительных рынках.

При помощи этого вида крепежей все монтажные работы выполняются в более короткие сроки, а низкая цена позволяет существенно сэкономить денежные средства.

Использование крепёжных деталей этого вида в работе с бетоном и кирпичом.

Для монтажа дюбель-гвоздей в кирпичное или бетонное основание необходимо знать несколько правил применения

1. Изначально следует выбрать место для вкручивания, которое идеально подойдёт. В случае с кирпичом оно находится в центре.
2. Для того чтобы пробурить кладку рекомендуется воспользоваться ударной дрелью. Все работы необходимо выполнять с должной аккуратностью, иначе поверхность может расколоться или треснуть. Начало бурения осуществляется медленным темпом, а после того, как просверлено около 10 мм его можно прибавить.
3. Перед тем как забить молотком дюбель необходимо удалить всю пыль и кирпичную крошку из отверстия, проще всего это сделать пылесосом.

Если крепёжное изделие устанавливается в бетон, то процесс осуществляется следующим способом

1. Для начала отверстие следует наметить с помощью молотка и кернера.
2. Само отверстие в основании рекомендовано пробурить перфоратором, причём маркировка изделия, где указано сечение обязательно должна быть аналогичной с маркировкой бура, а длина дюбеля должна быть меньше отверстия минимум на 5 мм.
3. Вся грязь вычищается пылесосом, а дюбель забивается молотком.
4. Забивая гвоздь, следует оставить 3 мм свободного пространства от его головки для установки подвеса.

Монтаж дюбель-гвоздей в гипсокартон или плитку различного вида

При креплении на гипсокартонное основание стоит измерить массу груза. Если она слишком велико, то использование крепёжных изделий этого вида полностью исключается, так как дюбель-гвозди способны разрушить основание под тяжестью закреплённой конструкции. В обратном случае монтаж осуществляется достаточно просто.

1. Определившись с сечением, делается отверстие в основании.
2. Дюбель вставляется в гипсокартон до упора, эта процедура выполняется лёгкими постукиваниями молотком.
3. После этого вкручивается шуруп, при этом используется отвёртка или шуруповерт.

Для того чтобы установить крепёж в облицованное плиткой основание требуется аккуратное выполнение работы

1. Выбрав место для входа дюбеля, которое может располагаться как на поверхности, так и на шве, маркером отмечается точка.
2. Используя саморез по металлу, проделывается отверстие до 0,5 мм. После этого инструмент меняется на ударную дрель и с её помощью просверливается кафель.

Крепление дюбель-гвоздей специальным пистолетом

Все способы, описанные до этого, подразумевают собой то, что гвоздь заколачивается в дюбель. Также существует ещё один метод установки этого крепёжного устройства. Для этого необходим строительный пистолет, который «пристреливает» конструкцию к основе.

Для таких работ используется дюбель-крепёж особого вида, который не нуждается в применении дюбелей. Сам гвоздь оснащён специальной шайбой, отвечающей за надёжную посадку изделия даже в плотную основу. Пистолет устроен таким образом, что после «выстрела» шайба, находящаяся на конце дюбель-гвоздя, перемещается к головке детали и фиксируется там.

Такой метод монтажа дюбель-гвоздя широко применяется в случае установки металлической конструкции на твёрдую основу, выполненную из кирпича, бетона, камня или стали. Выпускаются такие изделия длиной 30–80 мм и сечением 3,7 или 4,5 мм.

Все они выполняются из стали и покрываются цинком.

Осуществить монтаж дюбель-гвоздей самостоятельно не составляет особого труда. Главное, сделать правильный выбор при покупке дюбель-гвоздей. В случае ошибки все работы будут непригодны, потому что изготовленные крепления для бетонных оснований совершенно не подходят для гипсокартона и так далее. Крепление каждого вида имеет свои особенности и необходимые характеристики, которые сложно запомнить с первого раза, особенно неопытному человеку. Лучше проконсультироваться с продавцом в магазине стройматериалов и не сомневаться в правильности купленного вида и в надёжном креплении.

Товары, которые были описаны в этой статье:

LYT Дюбель-гвозди – Sormat RU

LYT Дюбель-гвозди – Sormat RU

Мы используем файлы cookie, чтобы облегчить пользование нашим веб-сайтом. Узнайте больше »

Мы используем файлы cookie, чтобы облегчить пользование нашим веб-сайтом. Узнайте больше »

LYT Дюбель-гвозди

Времясберегающий, простой и быстрый крепеж для легких нагрузок

• Предварительно смонтированный с шурупом-гвоздем, готовый к монтажу нейлоновый дюбель для сквозного монтажа забиванием.
• Головка шурупа-гвоздя снабжена шлицем позидрайв для демонтажа и регулировки крепления.
• Фланец дюбеля работает как пластиковая шайба, предотвращая контактную коррозию.
• Условия использования связаны с материалом шурупа: оцинкованные – для сухих помещений и временных креплений на улице.

Технические характеристики

Характеристики

цилиндрическая манжета, электрооцинкованный гвоздь

Материал

Полиамид / Сталь, оцинкованная

Подходящие условия

Сухие помещения

Применение

• Подконструкции
• Шкафчики
• Плинтусы
• Обшивка досками
• Кабельные каналы
• Зажимы для кабеля
• Опоры трубопроводов

Материал основания

Также подходит для

• Природный камень
• Сжатая зона бетона
• Пустотелый глиняный кирпич
• Полнотелый глиняный кирпич

LYT Вид товара

sormat.com/products/9640075615/”>

	Тип/вид	Код	Одобрения ЕТА	Длина	Диаметр отверстия	Толщина прикрепляемой детали
	6/40	9640075615	Нет	40 mm	6 mm	10 mm
	5/30	9640075623	Нет	30 mm	5 mm	5 mm

Дополнительная информация

Апрель 20, 2021 11:31 дп GMT

разновидности, основные характеристики, существующие размеры и способы установки

Дюбель-гвоздь представляет собой крепежный элемент, применяемый при различных монтажных работах. Конструкция изделия включает в себя полый цилиндр со шлевками для расширения и вставляемый в него гвоздь. Существуют виды изделий, предназначенные для работы с твердыми — кирпич, бетон, камень и мягкими материалами (ДСП, гипсокартон).

Дюбель-гвозди различаются по материалу, из которого изготавливается дюбель, и делятся на две группы:

• пластмассовые;
• металлические.

Также дюбели подразделяются на два вида по способу установки:

• забиваемые молотком;
• устанавливаемые с применением строительного пистолета.

Особенности пластмассовых дюбель-гвоздей

Дюбель состоит из полого цилиндрического стержня, который расширяется при забивании в него гвоздя, обеспечивая тем самым прочное крепление. Верхний край изделия также снабжен манжетой, предотвращающей западание крепежа в просверленное отверстие.

Манжета может быть потайной или цилиндрической формы. Некоторые изделия также имеют распорки «усы» для дополнительной фиксации в материале.

Дюбель-гвоздь может иметь резьбу на поверхности и шлиц на шляпке. Такой крепеж благодаря сглаженной резьбе легко устанавливать при помощи отвертки. Наиболее часто материалом для изготовления таких изделий служит полипропилен, полиамид или полиэтилен. Сам гвоздь изготавливается из оцинкованных стальных сплавов.

Виды дюбелей для бетона различаются в зависимости от твердости материала. Бетон может иметь пористую или плотную (тяжелую) структуру. Пластмассовые крепежи подходят для монтажа небольших предметов, для более тяжелых конструкций используются их металлические аналоги.

Особенности металлического дюбель-гвоздя

В отличие от обычного варианта, данный вид дюбеля имеет металлический стержень с гладкой поверхностью без резьбы. Сам крепеж также выполнен из металла и расширяется в отверстии стены при забивании гвоздя.

Стоит помнить, что крепления с использованием металлического дюбель-гвоздя достаточно сложно демонтировать, поэтому они предполагают длительный срок использования. Область применения таких крепежей схожа с аналогичными изделиями из пластмассы. Они применяются при установке подвесных потолков и всевозможных металлических каркасов. Максимальная прочность крепления достигается при работе с полнотелыми и твердыми материалами.

Существует несколько разновидностей металлических крепежей, которые имеют свои особенности.

Металлический дюбель анкерного типа

Данная разновидность креплений включает в себя изделия различной конструкции и сфер применения. Они используются для монтажа при помощи пневматического строительного пистолета. Для установки изделия необходимо расположить пистолет на месте предполагаемого крепежа и нажать на курок. Отсутствие необходимости сверления отверстий позволяет значительно сократить время монтажа и исключает появление пыли и мусора, которые неизбежны при работе с перфоратором.

Основой дюбеля является заостренный на конце толстый стержень, к которому крепится стопорная шайба. Гвоздь имеет массивную шляпку, которая препятствует западанию изделия в материал. Такой крепеж не предназначен для повторного монтажа и применяется при необходимости создания конструкций повышенной прочности.

Схожесть технического назначения позволяет отнести к данной группе также и латунный дюбель. Его крепление осуществляется путем вкручивания винта с метрической резьбой в заранее просверленное отверстие. Широкая сфера применения изделия обуславливается его антикоррозийными свойствами.

Забиваемый металлический дюбель

Функционал таких изделий определяется в зависимости от их размера, который может варьироваться от 25 до 75 мм. Многообразие размеров позволяет такому изделию оставаться универсальным крепежом как для рыхлых, так и для более твердых материалов. Меньшая прочность в рыхлых материалах компенсируется более частым расположением крепежей. Для твердых поверхностей из бетона или кирпича оптимальным считается металлический крепеж с размером 6х40. Данный вид по показателям прочности значительно опережает аналогичные изделия из пластика.

Разновидности размеров дюбель-гвоздей

Для различных конструкций необходимо подбирать дюбель-гвозди подходящего размера. В условном обозначении размера дюбелей указываются две цифры (например, 6х35). Первая цифра обозначает показатель диаметра крепления, а вторая – определяет длину в миллиметрах. В настоящее время выпускаются следующие размеры дюбелей: 5х25, 5х30, 5х40, 6х35, 6х40, 6х50, 6х60, 6х70, 6х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140, 10х80, 10х100, 10х120, 10х140, 10х160.

Каждый вид крепежа имеет ограничение по максимальной нагрузке. Выбор длины изделия напрямую зависит от толщины закрепляемого материала.

Крепеж размера 6х40 идеально подойдет для монтажа профиля. Для домов КПД, где потолки и стены не имеют полостей, рекомендуется применять дюбель-гвозди размеров 6х60 и 6х80. Для ручного монтажа следует учитывать минимальную и максимальную глубину сверления, требуемую для данного типа изделия.

Особенности монтажа дюбель-гвоздей

При монтаже крепежа в кирпичную поверхность необходимо сделать следующее:

• Подобрать оптимальное место для крепления, как правило, таковым является центр кирпича.
• Используя ударную дрель, начать аккуратно просверливать материал на небольшой скорости, чтобы не допустить его раскол. Когда глубина отверстия достигнет 10 мм, можно увеличить интенсивность сверления.
• При помощи пылесоса отверстие очищается от крошек и пыли, затем крепеж забивается до упора молотком.

При работе с бетоном монтаж проводится следующим образом:

• Отмечается отверстие при помощи молотка или кернера.
• Дрелью просверливается отверстие необходимой глубины. При этом маркировка сверла должна совпадать с маркировкой сечения гвоздя. Между концом дюбеля и дном отверстия должен остаться зазор в 5-6 мм.
• Пылесосом убирается появившийся мусор и пыль. Крепеж забивается в отверстие молотком.
• В крепеж монтируется гвоздь с зазором у шляпки в 2-3 мм для подвеса.

Установка дюбель-гвоздя с использованием строительного пистолета

Для монтажа при помощи пневматического пистолета используются специальные крепежи, которые по своему строению напоминают гвоздь-клин. Такие крепежи снабжены специальной шайбой, которая гарантирует прочный монтаж изделия в твердую поверхность. При пристреле шайба перемещается от конца гвоздя к его головке и обеспечивает надежную фиксацию.

Такой тип креплений применим для монтажа металлических конструкций к поверхностям из камня, кирпича и плотного бетона. Монтаж с использованием пистолета часто используется при установке балконных козырьков. Гвозди для строительного пистолета изготавливаются из оцинкованной стали и имеют длину в 30-80 мм при сечении в 3,7-4,5 мм.

Дюбель-гвозди для бетона используются для монтажа различных объектов сантехники, электрооборудования и трубопроводов. Они обеспечивают надежное крепление с длительным сроком службы и благодаря простоте монтажа и обширности сферы применения пользуются большой популярностью у мастеров.

Дюбель гвозди для бетона

Оцените статью: Поделитесь с друзьями!

Дюбель-гвозди потайные и с бортиком

Дюбель-гвоздь – это комплект гвоздеобразного шурупа с пластиковым дюбелем. При монтаже в стену сначала вставляется дюбель в специальное отверстие, после чего вкручивается (при наличии резьбы) либо вбивается гвоздь.

Применение дюбель-гвоздей довольно широко распространено – они используются для быстрого крепления деревянных конструкций, рам, профилей и многого другого в сплошном кирпиче либо в бетоне, пенобетоне. В зависимости от этого существуют несколько типов данного расходного материала:

– универсальные – в отверстии закрепляются за счет узла, образуемого при закручивании;
– распорные – фиксирование производится за счет расширения в отверстии втулки, рельефная поверхность которой ограничивает дюбель в движении.

Подбирая дюбель-гвозди, в первую очередь, следует обращать внимание на их размер. Стандартный диаметр составляет 5-8 мм, чем больше окажется диаметр, тем большую тяжесть сможет выдержать монтируемая конструкция. Длина гвоздя в среднем значится в диапазоне 40-120 мм. В данном случае, чем длиннее подбирается гвоздь, тем с большей надежностью подвешиваемая конструкция нагружаемый на нее вес. Кроме этого, при покупке следует произвести предварительный подсчет необходимого количества. Если товар требуется для разовой работы, вполне может хватить упаковки в 6-10 шт, при необходимости производить серьезные работы, дюбель-гвозди предпочтительнее взять с запасом.

В интернет-магазине возможно приобрести дюбель-гвозди по вполне приемлемым ценам. Покупка осуществляется как оптом, так и в розницу. Стоимость каждого товара, а также технические характеристики можно увидеть в карточке товара.

Дюбель-гвоздь, обзор. WikiСтатья.

Дюбель-гвоздь представляет собой составную конструкцию, состоящую из двух элементов — дюбеля, предназначенного для установки непосредственно в просверленное отверстие, и гвоздя, вставляемого в дюбель, на который проводится крепеж.

Вид: потайной, цилиндрический, грибовидный
Материал дюбеля: ПНД (полиэтилен низкого давления), полипропилен, нейлон
Материал гвоздя: углеродистая сталь
Покрытие: оцинкованный, желтопассированный
Назначение: для крепления различных материалов к бетону, легкому бетону и пустотелому и полонотелому кирпичу.

Особенности конструкции дюбель-гвоздя нейлон

Дюбель-гвоздь — это крепежное изделие, предназначенное для закрепления каких-либо объектов в полнотелых материалах, к примеру, кирпичных или бетонных стенах. Гвоздем называется металлический штырек, представляющий собой гибрид гвоздя с шурупом. Дюбель-гвоздь имеет гладкое основание, острый конец и резьбу в середине.

Конструкция дюбелей простая, но в тоже время очень эффективная. Надежность крепления достигается исключительно за счет силы трения. Потому как при установке гвоздя или шурупа в пластмассовый дюбель он значительно увеличивается в ширину, тем самым расклиниваясь внутри просверленного отверстия. Установка дюбелей полностью безопасна, не уменьшает прочность стен и не может стать причиной появления трещин.

Дюбель-гвоздь поставляется в сборе с гвоздем, который имеет резьбу и крестообразный шлиц на головке, позволяющий фиксировать крепеж.

Применение дюбель-гвоздя нейлон

Дюбель-гвозди различных типов широко используются в строительной сфере. В настоящее время не имеется аналогов дюбелей, которые обладали теми же преимуществами. Монтаж на основе дюбелей проводится очень быстро, а конструкция получается очень надежной. Также возможно быстрое проведение демонтажа без повреждения стены дома или любой другой конструкции, куда были установлены дюбели.

Особенности установки дюбель-гвоздей нейлон

Установка гвоздей-дюбелей может проводиться как ручным способом, так и с использованием специального полуавтоматического приспособления — строительно-монтажный пистолет. Перед установкой дюбеля необходимо просверлить отверстие. Делается это с помощью обычной дрели. Важно, чтобы диаметр отверстия и дюбеля были почти одинаковые, в противном случае соединение не будет надежным.

При установке применяется сквозной монтаж. Диаметр сверла равен диаметру дюбель.

Самые используемые типоразмеры: дюбель-гвоздь 6х40 и дюбель-гвоздь 6х60.
Цена на эти размеры зависит от объема закупки.

Несколько фактов о дюбель-гвоздях нейлон

Сам дюбель чаще всего изготавливается из различных сортов полиэтилена или нейлона. Раньше дюбели делались из металла, но в настоящее время подобная конструкция почти не встречается. Дюбель представляет собой цилиндр пустотелый цилиндр с распорным механизмом.

Название «дюбель-гвоздь» говорит о наличии гвоздя. Однако в настоящее время гвозди для крепежа почти не используются, они были заменены специальными металлическими шурупами с оцинкованным покрытием. Наличие защитного покрытия защищает шуруп от коррозии и значительно продлевает его срок службы. Дюбели — это одноразовый крепежный элемент, независимо от способа монтажа (ручной или с использованием строительно-монтажного пистолета).

Наша компания занимается продажей дюбель-гвоздей оптом по самым гибким ценам, в зависимости от объема закупок. В нашем ассортименте имеются дюбель-гвозди как для ручного монтажа, так и адаптированные под монтажный пистолет.

особенности крепежей и правила выбора

Дюбель-гвозди – это разновидности крепежей, которые удобно использовать для создания прочных соединений. Относительно недорогие крепежи пользуются спросом в строительстве. В данном обзоре мы расскажем, какие виды строительных дюбель-гвоздей существуют, как правильно подобрать крепеж, какой их расход.

Для чего нужны дюбеля?

На рынке можно найти десятки разновидностей крепежей, которые отличаются между собой размерами, материалами, сферой применения. Наиболее популярными считаются такие дюбеля: универсальные дюбели, распорные дюбели, спиральные дюбели, рамные дюбели, изоляционные дюбели, сверхпрочные дюбели, гвоздевые дюбели и другие. Каждый из них предназначен для определенных целей, имеет свои преимущества и недостатки. Давайте разберем ключевые отличия и придем к выводу, в каких ситуациях применяются определенные виды крепежей.

Традиционно все дюбели делят на три категории: стандартные, для полых стен и специальные. В каждой из них есть подгруппы метизов.

К стандартным дюбелям относят:

1. Расширительный анкер. Это наиболее популярный вид стандартного распорного дюбеля. Несмотря на то, что его относят к категории стандартных, используется расширительный анкер крайне редко. Его конструкция слишком легкая, поэтому крепежу сложно удерживаться в стене. Что касается нагрузок, он не способен выдерживать габаритные и тяжелые предметы. Название расширительного анкера связано с технологией, используемой для ввинчивания дюбелей: рельефная часть дюбелей  вытягивается в форме зонта, обеспечивая надежную фиксацию. Благодаря этому принципу распорные анкеры подходят для прочного крепления в бетоне и массивном камне.
2. Дюбель-гвозди общего назначения. Это универсальные дюбель-гвозди, которые пришли на замену менее удобным в использовании расширительным крепежам. Универсальные дюбели – это одни из наиболее популярных видов на рынке. Благодаря разнообразию форм они подходят для всех тех установок без больших нагрузок. Ими легко зафиксировать бытовые предметы, например, крючки, легкие полки, декоративные изделия. Они встречаются практически во всех видах оснований, включая бетон, кирпич – полнотелый или пустотелый, дерево, ДСП, легкие отделки. Не используют универсальные дюбель-гвозди для пенобетона и изоляционных материалов. Это лучший вариант для решения мелких бытовых задач.

Дюбели для полых оснований:

1. Дюбели для металлической полости. Это альтернатива универсальным дюбелям. Их главная ценность в том, что они могут выдерживать большие нагрузки. Если вам нужно установить телевизор, шкаф и любые другие предметы, воспользуйтесь дюбелем для металлической полости. Эти дюбели подходят для всех гипсокартонных поверхностей или ДСП на стенах и потолках.
2. Шарнирный пружинный дюбель-гвоздь. В его конструкции предусмотрен крючок для фиксации тяжелых предметов или для сборки сложных конструкций. Несмотря на специфическое применение крепежа, он достаточно востребован.

Специальные дюбели:

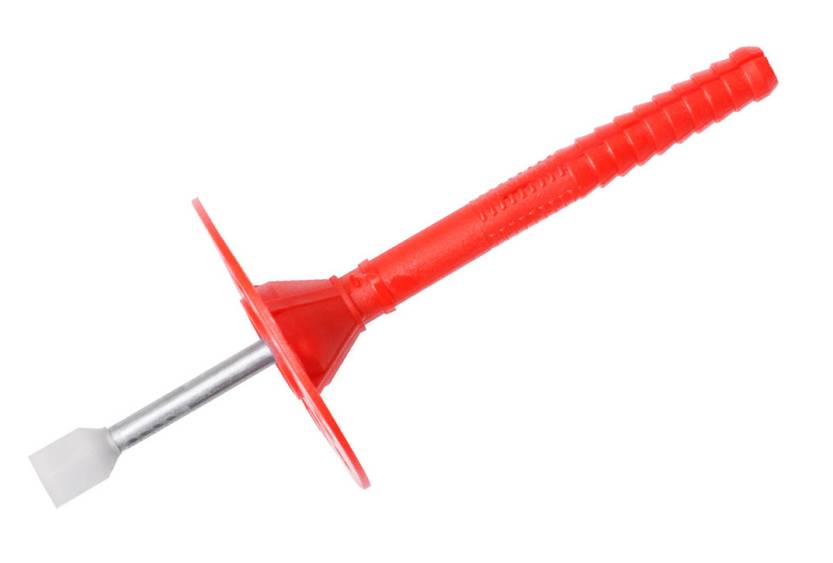

1. Изоляционные дюбели. Чаще всего применяются для крепления на фасадах.
2. Дюбели из пенобетона. Специального назначения для работы с пенобетоном. Другие крепежи для этого материала вы не сможете подобрать, гарантируя надежное соединение.
3. Рамные дюбеля. Благодаря длинному стержню рамные дюбели обеспечивают надежную фиксацию тяжелых конструкций даже на толстых стенах. Они являются идеальным выбором для сквозного монтажа.
4. Спиральные дюбели. Представляют собой комбинацию двух типов анкеров – для полых стен и анкеров для изоляционного материала. Название происходит от характерной спиральной резьбы, которая обеспечивает надежную фиксацию в гипсокартоне и изоляционном материале.
5. Дюбель-гвозди. Эти дюбели подходят для особенно быстрого монтажа деталей или строительных рам на стене, потолке или полу. Преимущественно используются при сборке легких стен.
6. Дюбеля повышенной прочности. Предназначены для решения сложных задач, например, сборки лестниц, перил.

Как установить дюбель-гвоздь в кирпичное или бетонное основание?

Дюбель-гвоздь используется для монтажа в кирпичных и бетонных поверхностях. Для этого нужно заранее подготовить отверстие подходящего диаметра. Для установки дюбеля воспользуйтесь следующей инструкцией:

• с помощью дрели  нужно просверлить отверстие. Инструмент обязательно удерживают перпендикулярно поверхности, избегая нарушения угла наклона. Работа выполняется первое время на небольших оборотах. Как только просверлили 15 мм, можно увеличить скорость;
• дрель устанавливается в центре обозначенного отверстия;
• образовавшееся отверстие зачищают от пыли и частиц материала;
• дюбель вбивают несильными ударами молотка;
• молоток можно заменить отверткой или шуруповертом.

Для бетонного основания придерживаемся следующей инструкции:

• отверстие обозначаем с помощью кернера, который забиваем молотком;
• просверливаем отверстие. По длине оно должно быть длиннее самого дюбеля;
• убираем мусор;
• дюбель забиваем с помощью молотка;
• сам гвоздь забиваем не полностью, оставляя до 4 мм для подвеса.

Как монтировать дюбель-гвозди в гипсокартон и керамику: фото-инструкция

При работе с основанием из гипсокартона нужно исключить крепление тяжелых предметов. Габаритные изделия не стоит крепить, поскольку сам гипсокартон по своей текстуре рыхлый и не способен выдерживать больших нагрузок. Такие эксперименты обернутся разрешению основания.


Для монтажа в гипсокартон алгоритм практически не отличается от стандартной последовательности. Отверстие нужно проделывать без ударной силы. Лучше всего для этого подойдет дрель. Сам метиз в конце вкручиваем отверткой или шуруповертом.

Если вам нужно сделать крепежное соединение в кафеле, придерживайтесь советов при работе с бетоном или кирпичом. Обязательно учитывайте хрупкость кафеля. Материал склонен к расколам. Для обозначения места отверстия лучше использовать кернер или саморез по металлу. Делайте все аккуратно до момента создания маленького углубления 0,5 мм. Сверлят на небольших оборотах первые 15 мм, затем можно переходить на более высокие. Глубина отверстия – на 1 см больше самого дюбеля.

Как выглядит дюбель-гвоздь?

По своей конструкции это достаточно простой крепеж. Визуально дюбель-гвоздь напоминает цилиндрический стержень. При установке дюбеля происходит расширение отверстия. За счет этого удается достичь максимально плотного соединения.

В дюбель-гвоздях предусмотрено наличие манжеток. Эта часть крепежа играет роль опорной части, которая предотвращает западание дюбелей. В продаже есть дюбели с множеством вариантов манжеток.

Простыми словами, это крепеж состоит из гвоздя и дюбеля, в который он вкручивания. Сам метиз чаще стальной, дюбель – полиэтиленовый, полипропиленовый или из полиамида. Для защиты от коррозии метизы подвергаются оцинковке. Встречаются модели и без покрытия цинком, но их используют только для внутреннего назначения.

Дюбель-гвоздь: как работать с крепежом?

Мы уже разобрались, что дюбель-гвоздь состоит из двух частей, которые играют свою роль в создании крепкого соединения. Дюбель-гвоздь подходит для фиксации в бетоне, кирпиче, камне. Специальные дюбели изготавливают под гипсокартон или древесину.


При наличии в моделях манжетки исключено прокручивание крепежа и западание в отверстии. По конфигурации манжетки также бывают разные. Для использования в промышленной индустрии можно найти особенные конструкции дюбель-гвоздей, в которых есть резьба и шлиц. Они располагаются на головке изделия. Это удобно для вкручивания отверткой.

Есть два способа работы с дюбель-гвоздем:

1. Ручной. Для создания отверстия используют ручные инструменты. Это могут быть отвертка, молоток.
2. Автоматический. В этом случае применяют автоматические инструменты. Этот вариант занимает меньше времени, но требует наличие определенной техники.

Технические особенности дюбель-гвоздя

Технические особенности дюбельных крепежей определяются стандартами ГОСТ. Это общие требования к техническим параметрам крепежей. В ГОСТе указаны не только технические стандарты, но и допустимые отклонения. Все производители, которые намерены реализовать продукцию и выйти на рынок, должны соблюдать эти требования, иметь сертификаты качества после оценки крепежей.

В противном случае нельзя гарантировать надежность соединения и реализовывать масштабные проекты, требующие высокого качества крепежных соединений. В ГОСТ обозначены допустимые изменения, конфигурации, длины, веса, диаметра и других показателей. С учетом этих отклонений должны соблюдаться единые нормы для каждого изготовителя метизов. Рассмотрим базовые требования при производстве дюбель-гвоздей:

1. Крепежи изготавливают из стали. Этот материал способен выдерживать большие нагрузки. Твердость металла определяется по шкале Роквелла и должна быть не менее 54 HRC.
2. Стержень может быть не идеально ровным, поскольку допускается небольшая кривизна. Ее значение определяется в зависимости от диаметра метиза. Если диаметр меньше 50 мм, тогда допустимо отклонение до 0,1 мм. Для дюбель-гвоздя размером более 5 см, кривизна не превышает 0,15 мм.
3. Дюбель-гвоздь по своей конструкции имеет заостренный наконечник. Предполагается незначительная притупленность. Она может быть в пределах 0,8 мм, но не превышать это значение. Кончик дюбеля должен быть ровным, без дефектов, с плавным переходом в стержень. На поверхности не должно быть зазоров и других деформаций.
4.  Сам гвоздь на рабочей поверхности может иметь следы зажимов. Это допустимо при обработке метизов.
5. В моделях с рифлеными гранями шаг между ним равен не более 0,8 мм. Устанавливаются максимально допустимые показатели глубины между гранями.
6. Если разбирать конструкцию дюбелей с шайбами, усилие по сдвигу – не менее 0,3 кН.
7. Если вы используете оцинкованное изделие, покрытие которого защищает метиз от коррозии, определяют минимальную толщину покрытия. Слой цинка должен быть не менее 6 мкм. В противном случае пользы от такого покрытия практически не будет. Для отделки крепежей используют катодный метод.

Существуют и другие критерии качества, которые применяются к конкретным моделям дюбель-гвоздей.

Способы монтажа дюбель-гвоздей: фото

Еще одна популярная классификация крепежей – по способу монтажа. Выделяют следующие варианты:

• путем забивания молотком. Этот способ подходит для крепежей с гладкой резьбой. Если у метиза нет граней под отвертку, тогда придется аккуратно вбивать его в поверхность. Дюбель-гвоздь с резьбой удобнее, поскольку снижаются риски повреждения поверхности, и при необходимости его можно будет легко демонтировать. Без резьбы достать крепеж проблематично, а иногда невозможно;
• монтажным пистолетом. Если конфигурацией метиза предусмотрено наличие манжетки, его можно монтировать строительно-монтажным пистолетом. Это способ достаточно распространен, поскольку предусматривает, что крепеж сможет выдерживать большие нагрузки.

Существуют десятки дюбель-гвоздей под определенные типы поверхностей. Рассмотрим их особенности:

1. Для пористого бетона. Такие крепежи изготавливают с рифлеными ребрами, которые легко и плотно прилегают к дюбелю при забивании. Для монтажа обязательно сделать пилотное отверстие.
2. Для поверхностей с пустотами. Такие крепежи делают удлиненными, чтобы они могли плотно фиксироваться в основании. Прочное сцепление обеспечивается за счет наличия специальных перемычек.
3. Для обрешеток. Если обрешетка находится на небольшом расстоянии от стены, ее также можно зафиксировать. Допустимо наличие дистанции до 30 мм. Одна часть дюбеля фиксирует конструкцию рейки, вторая – стену. Монтируются дюбели шурупом.
4. Универсальное крепление. Такой метиз подстраивается под особенности поверхности. Например, при работе с твердым и однородным материалом корпус при вбивании расширяется. Для пустотелых конструкций дюбель-гвоздь ведет себя по-другому – он максимально примыкает к основанию.
5. Для тонких стен. Больше всего подходят металлические крепежи. При фиксации метизы прочно прилегают к основаниям с небольшой толщиной, предотвращая деформацию.
6. Для подвесных потолков. В этом случае применяются специальные крепежи. В продаже вы можете найти их под названием «бабочка». Этот крепеж предназначен для материалов с пустотами. В дюбель-гвоздях есть пружинный механизм, который раскрывается при вбивании метиза. Конструктивно этот крепеж имеет крючки и резьбу для быстрого и надежного соединения.
7.  Для массивных и габаритных подвесных изделий. В силу тяжелого веса такие дюбель-гвозди применяются для монтировки в бетонную или кирпичную поверхность. Например, вам нужно закрепить ворота или двери. Допустимы многотонные нагрузки с крепежами такого вида.
8. Для газо- или пенобетона. Производители выпускают металлические и пластиковые крепежи. Наконечник в таких моделях имеет форму сверла, на стержне располагается резьба. Главное преимущество таких изделий заключается в том, что под них не придется проделывать отверстие. С использованием специальных моделей вы тратите меньше времени на создание крепежного соединения.
9. Для теплоизоляции. Крепеж фиксируется без гвоздя и предварительного пилотного отверстия.
10. Для кирпича с пустотами. Монтируется с использованием клеевого состава. Это достаточно трудоемкий процесс, который должен быть оправдан.

Как выбрать дюбель-гвоздь: ценные советы

Эксперты выделяют несколько полезных советов, которые помогут вам выбрать подходящий дюбель-гвоздь для решения конкретных задач. Возьмите на вооружение следующие советы:

• определите нагрузки, которые должен выдерживать крепеж. Это первый критерий, из которого нужно исходить при поиске подходящего метиза;
• для крепления мебели, которая сама весит достаточно много, да еще должна выдерживать дополнительные нагрузки, понадобится метиз диаметром не менее 85 мм;
• для изоляционных работ, крепления плинтусов, других горизонтальных фиксаций, дюбель должен быть длиной не менее 3 см, а его диаметр – не менее 6 мм;
• при работе с подвесными потолками или другими изделиями, в которых нагрузка определяется с нижней части, должны применяться дюбели с распорными насечками. За счет рифленой поверхности на рабочей поверхности обеспечивается необходимая фиксация;
• если вам нужно подыскать метиз под уже существующее отверстие, правильно определите его диаметр. Он должен быть равен отверстию. В противном случае вы не сможете обеспечить надежное крепление. Это может привести к расшатыванию дюбеля;
• при работе с пенобетоном обязательно убедитесь в надежности крепежного соединения. Нагрузка должна равномерно распределяться.

Для правильного выбора дюбель-гвоздя важно определить, с каким типом поверхности вам предстоит работать. Универсальные типы дюбелей подходят для старых бетонных стен. Если срок эксплуатации слишком большой, есть вероятность образования уплотнений, неровностей. В таком случае подойдет универсальный метиз. Ключевое правило: размеры и длина дюбеля подбирается по нагрузкам на него. Если планируете крепить габаритные и массивные предметы, лучше выбрать длинные и прочные метизы достаточной толщины.






Дюбель гвозди

Материал:	Всенерж. сталь A2нерж. сталь A4нерж. сталь A5нерж. сталь A4-80нерж. сталь Special materialнерж. сталь A2-80нерж. сталь A4-50нерж. сталь C1нерж. сталь A1нерж. сталь A2/Cuнерж. сталь А2нерж. сталь А4нерж. сталь А1AISI 410нерж. сталь A2-70нерж. сталь A4-70нерж. сталь А5сталь 1.4122сталь 1.4532цинкAISI 301нерж. сталь А3сталь 1.4310CrVAISI 303фос. стальфосф. стальоц. стальoц. стальжц. стальлатуньалюминий10.0 оц. сталь8.0 оц. стальстальоц. сталь, желтый хромир.никелир. стальоц. сталь, желт. хромник.стальбронзачерн. окс. стальчерн. оцинк. стальворонен.сталь б/покс. стальсталь б/п 12.98.8 оц. сталь4.8-5.8 оц. стальоц. сталь 4.8-5.810.9 оц. стальнейлоноц. сталь 10.9оц. сталь 8.8оц. сталь 4.6-5.8сталь б/п 4.8-5.8сталь б/п 8.8сталь б/п 10.9робаст12.9 окс. сталь10.9 окс. стальвинилэстерэпоксидная смолаcталь б/псталь б/п 8.0сталь б/п 10.0сталь б/п 12.0	Длина, мм:	Все10121516181920222325272829303132333435373839404142434548495052545556586061626465666768697071727373.575768081828485868788899091929596981001021031051061071081091101111121141151161181191201211221251261271281301311321331351361401421461451481501521531551561571601611621641651671681691701721731751761801881821851871901921941951961981992002022052082102122152162172202222232252272282292302312352362422322372402452482502522532552562602612652682702712782752762772802832852882902952963003023053083103153203233253283303353403453463483503603653673683703733753803853883903974004054204234304354404504654554605005205405505706006707007507608008109009201000110011201168132013501400174020002120214030004000500060001000020000250001500277.5113480380/400183537862082087046.546.546.546.546.546.546.546.546.546.546.546.546.546.546.546.5514.56.59.51393811.52345671747638344145721262491112.57711.514.518.515.5710125065056078016001700950145018001900120022402300130021002200240025002600270028002900123143355395	Материал основания:	Всебетон,каменьбетон,кирпич,газобетон/пеноблокбетон,газобетон/пеноблок,кирпичбетонкамень,бетонбетон,кирпич,каменькирпичбетон,кирпичбетон,кирпич,пластик,поликарбонатгазобетон/пеноблоккирпич,камень,бетонбетон,камень,кирпичгипс/гипсокартон,бетон,кирпич,ДСП,ГВЛ,каменьгипс/гипсокартон,бетон,газобетон/пеноблок,кирпич,ГВЛ,ДСП,каменькирпич,бетон,древесина,каменьгипс/гипсокартон,бетон,кирпич,газобетон/пеноблок,ГВЛ,ДСПбетон,газобетон/пеноблок,древесина,кирпичдревесина,кирпич,бетон,газобетон/пеноблокдревесинабетон,гипс/гипсокартон,древесина,ДСП,ОСБ,МДФ,фиброцементбетон,гипсокартон,ГВЛ,ДСП,кирпич,камень,газобетон/пеноблок,гипсгазобетон/пеноблок,гипс/гипсокартонбетон,гипс/гипсокартон,кирпич,каменькирпич,бетон,камень,гипс/гипсокартонкирпич,бетон,камень,газобетон/пеноблоккамень,бетон,кирпичбетон,гипс/гипсокартон,газобетон/пеноблок,кирпич,каменьстекло-плитка,бетон,камень,гипсокартон,газобетон/пеноблок,кирпичДСП,гипсокартон,гипсоволокнобетон,кирпич,камень,керамзитобетонбетон,гипсокартон,гипсоволокно,кирпич,камень,газобетон/пеноблок,ДСП,керамзитобетонкирпич,газобетон/пеноблок,гипс/гипсокартон,керамзитобетонкирпич,камень,бетон,древесинакирпич,бетонкирпич,бетон,газобетон/пеноблок,каменьбетон,газобетон/пеноблок,кирпич,каменькирпич,бетон,газобетон/пеноблок,камень,гипс/гипсокартонбетон,кирпич,газобетон/пеноблок,камень,гипс/гипсокартонбетон,газобетон/пеноблок,гипс/гипсокартон,кирпич,каменьбетон,кирпич,газобетон/пеноблок,камень,гипс/гипсокартон,керамзитобетонбетон,кирпич,керамзитобетон,камень,гипс/гипсокартон,газобетон/пеноблокбетон,кирпич,камень,гипс/гипсокартон,газобетон/пеноблокбетон,кирпич,камень,гипс/гипсокартонбетон,кирпич,газобетон/пеноблок,керамзитбетон,кирпич,газобетон/пеноблок,керамзит,камень,древесина,гипсбетон,кирпич,керамзитобетон,газобетон/пеноблоккамень,бетон,кирпич,сталькирпич,камень,бетон,стальбетон,кирпич,камень,стальстальгипсокартонфанера,древесина,ОСБ,ДСПфанера,древесина,ДСПдревесина,ДСП,панели МДФдревесина,ДСПфанера,древесина,ДСП,ОСБгипс/гипсокартонгипс/гипсокартон,древесина,ДСП,фанера,ГВЛгипс/гипсокартон,ДСП,фанера,кирпич,бетон,ГВЛгипс/гипсокартон,ГВЛ,древесина,фанера,ДСПгипс/гипсокартон,ГВЛгипс/гипсокартон,ГВЛ,ДСП,фанера,кирпич,бетонбетон,керамзитобетон,кирпич,каменьбетон,кирпич,камень,газобетон/пеноблок,гипс,керамзитобетондревесина,ДСП,гипс,фанера,ДВПкирпич,камень,древесинабетон,сталь,cтальбетон,сталь,камень,кирпич,стальбетон,камень,кирпич,стальбетон,древесина,сталь,кирпич,стальсталь,бетон,кирпич,древесинасталь,бетон,пластик,древесинабетон,газобетон/пеноблок,кирпич,камень,керамзитобетонбетон,кирпич,камень,газобетон/пеноблок,керамзитобетонтермоизоляционные плитылистовой сталь,деревянные основаниябетон,камень,кирпич,газобетон/пеноблокбетон,кирпич,газобетон/пеноблок,древесина,ДСП,ОСБ,МДФ,гипсокартондревесина,шифербетон,битумные покрытия,гипсокартон,древесина,пластик,полипропилен,тефлон,силикон,кирпич,сталь,штукатуркабетон,гипсокартон,древесина,пластик,кирпич,сталь,штукатуркабетон,гипсокартон,древесина,пластик,кирпич,стальхромированная сталь,нержавеющая сталь,анодированный сталь,эмаль,эпоксидная смола,кафель,стекло,глянцевые поверхности,древесина,H-ПВХ,керамика,пластик,акриловая сантехниканержавеющая сталь,анодированный сталь,эпоксидная смола,кафель,глянцевые поверхности,стекло,H-ПВХ,керамика,древесина,пластикалюминий,хромированная сталь,нержавеющая сталь,анодированный сталь,эмаль,кафель,стекло,глянцевые поверхности,керамикабетон,хром,нержавеющая сталь,анодированный сталь,эмаль,эпоксидная смола,кафель,стекло,глянцевые поверхности,древесина,H-ПВХ,керамика,медь,кирпич,латунь,органическое стекло,поликарбонат (PC),пластик,оцинкованная стальбетон,хром,нержавеющая сталь,анодированный сталь,эмаль,эпоксидная смола,кафель,стекло,глянцевые поверхности,древесина,H-ПВХ,керамика,медь,кирпич,латунь,пластикмрамор,камень,гранит,порфир,кварцит,песчаник,бетон,нержавеющая сталь,анодированный сталь,кафель,стекло,древесина,H-ПВХ,керамика,медь,кирпич,органическое стекло,поликарбонат (PC),акриловая сантехника,оцинкованная стальбетон,хром,нержавеющая сталь,анодированный сталь,эмаль,эпоксидная смола,кафель,стекло,глянцевые поверхности,керамика,медь,кирпич,латунь,пластик,оцинкованная стальгипсокартон,бетон,древесина,сталь,кирпич,газобетон/пеноблок,штукатурка,анодированный сталь,гипс,шифер,H-ПВХ,оцинкованная стальбетон,анодированный сталь,гипс,гипсокартон,древесина,H-ПВХ,газобетон/пеноблок,штукатурка,кирпичгипсокартон,бетон,древесина,кирпич,газобетон/пеноблок,штукатурка,анодированный сталь,гипс,H-ПВХ,полистиролалюминий,бетон,листовой битум,рубероид,нержавеющая сталь,древесина,медь,кирпич,сталь,оцинкованная стальалюминий,бетон,листовой битум,рубероид,нержавеющая сталь,древесина,медь,пластик,кирпич,сталь,оцинкованная стальбетон,древесина,сталь,камень,пластик,кирпич,волокнистый цемент,песчаник,штукатуркабетон,волокнистый цемент,древесина,песчаник,пластик,кирпич,сталь,камень,штукатуркабетон,керамзитобетон,гипсокартон,стекло,древесина,H-ПВХ,керамика,пластик,медь,кирпич,камень,поликарбонат,органическое стекло,газобетон/пеноблок,штукатурканержавеющая сталь,эпоксидная смола,ПВХ,стекло,кафель,керамика,древесина,пластикбетон,керамика,газобетон/пеноблок,кирпич,волокнистый цемент,пемза,гипс,древесинажелезо,оцинкованная сталь,цветные металлыжелезо,стальбетон,керамика,стекло,медь,нержавеющая сталь,алюминий,хром,оцинкованная сталь,латунь,камень,полиэстербетон,камень,керамика,плитка,алюминий,сталь,кирпичбетон,кирпич,блокикирпич,газобетон/пеноблокдревесина, ДСПфанера, древесина, ДСП, ОСБбетон,кирпич,газобетон/пеноблок,каменьераранеобетон, кирпичная кладка, природный каменьбетон,гипсокартон,кирпич,каменьбетон,кирпичная кладка,природный каменьбетон,камень плотной структурыГВЛ,гипсокартон,ДСПсталь,металл,бетон,кирпич,каменьбетон,металл,камень,кирпич,стальдерево,гипсокартонметалл,гипсокартондревесина,металл,пластикметалл,бетон,древесинадревесина,металл,бетондревесина,металл,гипсокартондревесина,металллистовая стальгипсоволокнодревесина, кирпич, бетонбетон, камень, полнотелый кирпичбетон, естественный камень, полнотелый кирпичлюбые полнотелые материалылюбые полнотелые и пустотелые материалыметаллдеревоСтальжелезо, металл, сталь, пластикдерево, стальсталь, металл, дерево, пластикметалл, дерево, пластикcталь, металл, деревометал, стальметалметалл, стальметалл, деревобетон, полнотелый кирпич, естественный каменьдерево, металл, стальСталь, металлпластмасса, тонкая стальбетон, каменьбетон, бетон с трещинамибетон, камень, кирпичсжатая зона бетонакамень, бетон, кирпичдревесина, металл, бетон, кирпичбетон, кирпич, гипсокартон, кладка, аквапанелисталь, металлсталь, металл, листовые материалысталь, металл, деревобетон, железобетон, камень, кирпич	Материал:	Все-оц. стальстальнерж. сталь A2нерж. сталь А2нерж. сталь А4нерж. сталь A4эпоксидная смолавинилэстергибридный винилэстервинилэстеролполиэстероц. сталь 8.8нерж. стальHC стальгоц. стальокс. стальжц. стальFVZ стальпластикпластик/стальоц. сталь/пластикпластик/оц. стальнейлоноц. сталь / А2Cu/Ni/StСветло-зеленый полиуретаннейлон / оц. стальхром. стальзкл. стальпластик/А2прозрачныйполипропиленбелый/хромнейлон темн. Кор.бежевыйфос. стальсиний пластикантрацитголубой полиуретанполиуретаннерж./нерж.комплектСветло-зеленыйхромированныйA4коричневыйжелтый пластикбежевый полиуретансеребристыйпластик/жц. стальголубойсосначерныйсмолалатуньсерый пластиксеребристо-серыйсерый полиуретаноц. сталь / нейлонкремово-белыйоц. cтальнейлон/оц. стальКомплект (D)Комплект (CZ/SK)Комплект (S/DK)Комплект (D/F)Комплект (I)Комплект (GR)Комплект (NL/F)Комплект (GB)Комплект (F)желтыйНерж/Нержбелый цинкSBR/EPDMсерыйник. стальбелый пластикполиэтиленполиэстернатуральныйрезинаабразивбитумпенополиуретанакрилцинкполистиролсиликонполимеркаучукAlA2/A2Al/StAl/AlAl/НержCu/StCu/Ni/НержCu/Ni/НержNi-MHSt/Stрастворительгоц. сталь 8.8нерж. сталь A1нерж. Сталь8.8 сталь8.8 оц. сталь10.9 оц. стальнерж. сталь А3нерж. сталь А5нерж. сталь А6нерж. сталь А7нерж. сталь А8нерж. сталь А910.0 оц. сталь8.0 оц. стальалюминийбронзамедь М1Рутиловое покрытиеПолиуретанбелыйСиликонЦинкСтальвинилэфирчугуннерж. сталь A4-80нерж. сталь A5нерж. сталь Special materialнерж. сталь A2-80нерж. сталь A4-70нерж. сталь A2-70нерж. сталь C1нерж. сталь A4-50нерж. сталь A2/Cuнерж. сталь 1.4122нерж. сталь 1.4532Нерж. сталь A1Нерж. сталь A5Нерж. сталь Special materialнерж. сталь B2нерж. сталь B4нерж. сталь Bi-metal A2нерж. сталь CV-steelнерж. сталь CV-Steelнерж. сталь Steel CVнерж. сталь А1AISI 410CrVAISI 303минеральная ватаAISI 301сталь 1.4310полипропилен (PP)высококор. стальмикроармированный полимерный композитполимерный композиткомпозитгор.стальзак.сталь2-ух комп.нейлоноц.стальгоц.стальполиамидоц. сталь 5.8фосф. стальгоц. сталь/чугунпластик/металлнерж.сталь А2окс.стальoц. стальоц. сталь, желтый хромир.никелир. стальоц. сталь, желт. хромник.стальчерн. окс. стальчерн. оцинк. стальворонен.сталь б/псталь б/п 12.94.8-5.8 оц. стальоц. сталь 4.8-5.8оц. сталь 10.9оц. сталь 4.6-5.8сталь б/п 4.8-5.8сталь б/п 8.8сталь б/п 10.9робаст12.9 окс. сталь10.9 окс. стальcталь б/псталь б/п 8.0сталь б/п 10.0сталь б/п 12.0	Длина, мм:	Все25303540506080100160120135230	Тип материала изделия:	Всеоц. стальнерж. сталь A2нейлон

Мебель

– Каковы преимущества и недостатки гвоздей и дюбелей?

Если вы ищете прочную, долговечную, высококачественную работу, которая выглядит профессионально выполненной, то гвозди – не то решение, которое я когда-либо выбрал бы для таких столярных изделий.

Гвозди хорошо работают между парой гвоздей 2х4, когда вы обрамляете стену, но именно здесь я прекращаю их использовать. Если вы ожидаете, что финишные ногти выдержат серьезную нагрузку, не стоит. Это не значит, что финишные гвозди не имеют цели.Они могут хорошо работать, чтобы скрепить соединение, пока клей высыхает – зажимы не нужны! Но даже при этом стыковые соединения с клеем (и несколькими светлыми гвоздями) просто не очень прочны. Это не продержится несколько лет. (Да, я признаю, что я никогда не проектировал свою работу.)

Итак, следующим шагом может быть соединение шпунтов, склеенное и прибитое гвоздями. Опять же, с гвоздями или без них, у них просто не будет прочных и долговечных суставов. В правильном месте шпунт может стать правильным соединением.

Соединения Dado (канавка, полностью закрывающая соответствующую древесину) будут прочными и выдержат значительный вес.Они предлагают хорошее решение, ЕСЛИ у вас есть инструменты, чтобы их разрезать, например, фрезерный станок или лезвие для настольной пилы. Но косяк дадо – не всегда вариант.

Стыковые соединения дюбелями могут работать, но это будет несколько медленный процесс. Вы должны быть аккуратными в выравнивании отверстий, поэтому важно будет иметь хорошее приспособление и знать, как его использовать.

Лично мне нравятся бисквитные столярные изделия. Чтобы вырезать прорези, полезно использовать устройство для стыковки печенья, но в крайнем случае с этим справится и маршрутизатор. Он прочный, достаточно хорошо работает с фанерой, достаточно простой в изготовлении.Печенье будет намного проще использовать и установить по сравнению с дюбелями, потому что они допускают небольшую щель в пазах.

Последний вариант, который я выброшу, – это столярные изделия с саморезами. Создает довольно прочный стык даже с фанерой. Их легко совместить, так как вы просверливаете отверстия в дереве, сопряженном друг с другом. Винты плотно стягивают сопрягаемые детали, в результате получается красивый стык. С этими соединениями можно построить корпус очень высокого качества, однако, как правило, следует соблюдать осторожность, чтобы головки винтов были скрыты.Стоимость приспособления для шуруповерта не слишком высока, и тогда все, что потребуется, – это электродрель.

Я бы предпочел любой из этих двух вариантов. Их можно сделать значительно быстрее, чем дюбели, но дюбели (если все сделано правильно) могут обеспечить прочное и удобное соединение.

Суть всего в том, что все зависит от того, насколько сильной и профессиональной работой вы хотите здесь заниматься. Готовы ли вы вложить несколько долларов в оборудование (например, зажимное приспособление для дюбелей, устройство для изготовления печенья, зажимное приспособление для карманного винта?)

Деревянные гвозди | Популярный журнал Woodworking

Что вы получите, если к прочности дюбеля добавите легкость винта? Дюбель Миллера.Система недорогая и простая в использовании. Просто просверлите отверстие, приклейте и забейте колышек, а затем вырежьте или отшлифуйте его. Дюбель Miller – это тщательно спроектированный колышек, который делает больше, чем просто скрепляет соединение шпонками. Он действует как гвоздь или винт, соединяя части вместе, когда вы вставляете дюбель Миллера на место. Ключевым моментом являются ступени: штифты ступенчатые, а бит TruFit, используемый для предварительного сверления, ступенчатый, чтобы соответствовать. Дюбель Miller работает так хорошо благодаря соотношению ступеней сверла и ступенек на дюбелях.Детали обработаны таким образом, чтобы выступ наверху опустился до дна раньше, чем остальные ступеньки. Когда вы ударяете молотком по головке, вставляя дюбель, вы фактически стягиваете части вместе, как это делала бы шляпка гвоздя или винта. Ребра дюбеля обеспечивают некоторый прикус в стык, а также обнажают торцевое волокно на дюбеле.

Кончик волокон впитывает влагу из клея, в результате чего дюбель набухает внутри отверстия. Нижняя часть предварительно просверленного отверстия автоматически оказывается глубже, чем длина дюбеля, создавая карман для излишков клея.Ступеньки также позволяют глубоко вдвинуть дюбель в отверстие до контакта. Это предотвратит выдавливание клея с дюбеля на поверхность вашей работы. Наконец, ступеньки позволяют очень легко вбить длинный дюбель в идеально подогнанное отверстие – что очень сложно сделать с прямыми дюбелями. Самым громоздким аспектом использования этой системы является зажим всех частей вместе для сверления, но вы бы побежали в ту же проблему с помощью винтов. Дюбель Miller разработан для стыковых соединений или соединений внахлест, где в противном случае вы могли бы использовать винты и заглушки.Замечательно, что отверстия закрываются автоматически, но в отличие от заглушек, нарезанных на винты, дюбель Miller оставляет видимыми торцевую шероховатость, а не лицевую поверхность, которая будет иметь другую отделку, чем окружающая древесина. Предварительное сверление можно выполнить с помощью ручной дрели. Фактически, отверстия, просверленные под небольшим углом, что является обычным побочным эффектом ручного сверления, создают эффект пальца, который помогает удерживать детали вместе. Дюбели Miller доступны в трех размерах, Mini-X рассчитан на 1/2 дюйма. материала, 1X для 3/4 дюйма.материала и 2X для диаметров от 3/4 до 1-3 / 4 дюйма. материал. Для каждого размера требуется свёрло. Дюбели можно приобрести различных пород, включая березу, вишню, орех, дуб, ипе и тик. Ипе и тик – отличный выбор для наружного проекта. Цены варьируются в зависимости от вида дюбелей.

Источники
Miller Dowel Co., (866) Wood-Peg, www.millerdowel.com, дюбели Miller: дюбели Mini-X, береза, 100 за 14 долларов
Дюбели 1X, береза, 40 за 9 долларов, дюбеля 2X, береза , 40 за 11 долларов, бит Mini-X TruFit, 10 долларов, 1 бит TruFit, 17 долларов, 2 бит TruFit, 18 долларов, Комплекты: комплект Mini-X с битой TruFit и 100 березовых дюбелей, 23 доллара США, 1 комплект с битой TruFit и 50 березовых дюбелей , 25 долларов
Комплект 2X с битой TruFit и 50 березовых дюбелей, 30 долларов США.

Рекомендации по продукту

Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине. Мы можем получать комиссию от продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.

Дюбели для крепления, которые использовать дюбель-гвозди

Поделиться в соц. Сетях: Поделиться на другие:

Крепление дюбелем несложно. Нужно просверлить отверстие подходящего диаметра, вставить туда дюбель, затем забить в него гвоздь или закрутить саморез, который расклинивается и затвердевает.

Но нам нужна крепкая застежка … не разрушится ли наша застежка?

Все дюбели разные по характеристикам, делятся на несколько видов, рассмотрим типы дюбелей, какие выбрать и какие использовать.

Что можно увидеть на прилавке?

В магазине представлен широкий выбор крепежа дюбель-гвоздь. Однако не каждая из них состоит из:

• дюбеля – муфта, которая вставляется в отверстие и клинья в нем;
Крепеж
• – гвоздь или шуруп, заклинивающий дюбель.

Сам дюбель может быть из разных материалов:

Подробнее о различных типах пластиковых и металлических дюбелей – где, как и почему они используются.

Деревянный

До недавнего времени для крепления использовались деревянные дюбели. Сделать такой дюбель сложно, да и надежность его из-за изменения влажности древесины невысока. При застегивании чопики могут потрескаться, помяться. В основном используется сосна. Если под рукой нет магазинного пластикового дюбеля, но его нужно исправить, выручает деревянный чопик.

Металлик

Разработан для средних и тяжелых нагрузок. Гладкий гвоздь заклинивает металлическую втулку при ударе или ударе самореза или метрического болта. Сила тяги в любом случае может быть значительной. Не рекомендуется использовать в хрупких материалах. Обычно металлический дюбель мнется, он не снимается.

Пластик

Наиболее распространены пластиковые дюбели. Однако под этим общим названием можно использовать разные материалы. Сейчас это в основном дюбели из следующих материалов:

• нейлон;
• полиэтилен;
• полипропилен;
• полиамид.

Далее – какие конструктивные элементы можно выделить.

Дизайн

Каждая пластиковая заглушка состоит из следующих частей.

• Распорка, которая расклинивает от удара гвоздя (винт, болт).
• Часть без проставки – это начальная часть, которая немного расширяется.
• Хомут представляет собой расширяющуюся кайму по краю, не позволяющую дюбелям углубляться в просверленное отверстие, но это не обязательный элемент, его может и не быть.
• На проставочной части также можно выделить шипы, ребра, захваты, которые создают большую силу тяги в отдельных точках и плотный контакт с материалом.

Далее – различные виды дюбелей, конструктивные особенности, маркировка.

Универсальная заглушка нейлоновая UX

UX относится к универсальным, – может использоваться как в прочных, так и в пустотелых, а также в панельных материалах. Принцип работы – завязать узлом и расстелить.

Крепление осуществляется винтом, для правильного вкручивания которого имеются внутренние выемки.Шипы, стопорные элементы препятствуют скатыванию. Он широко используется в быту при легких нагрузках, в том числе в пористых материалах.

Распорка SX

Изготовлен из пластика, имеет четырехстороннюю прокладку. Таким образом, распределение давления оптимально для всех материалов. Нерасширяющаяся часть таких дюбелей обычно довольно прочная и не расширяется, предотвращая тем самым разрушение поверхности, например, покрытие кафелем или штукатуркой на стенах. Обычно снабжен манжетой, которая не дает ей провалиться.

В плотных материалах обеспечивает среднюю нагрузку, поэтому может использоваться для навешивания шкафов и сантехники, а снаружи – для поручней, навесов.

Распорка S

Простой дюбель, дающий распорку в двух направлениях. Отсутствие расширяющейся кромки на торце позволяет устанавливать изделие в глубину материала, при необходимости, например, под толстым слоем штукатурки, нужно достичь прочного основания.

Особенность применения – в регулировке направления расширения поворотом дюбеля.Возле кромки материала желательно направить разрывные силы параллельно кромке, иначе может произойти разрушение.

Также крепление выдерживает значительные усилия, может использоваться для полок, шкафов, антресолей, навесов, карнизов.

Дюбель M-S

Это практически тот же дюбель S, с проставкой в ​​двух направлениях, но только с возможностью вкручивания болтов с метрической резьбой. Его также можно установить в глубине материала, в самых прочных слоях, где можно достичь максимальных сил расширения с помощью болта или шпильки.

Нейлон M

Дюбель нейлоновый с латунным конусом. Специально изготовлен для метрической резьбы, чтобы создать усилие при затяжке болта. Это мощные конструкции, выдерживающие значительные нагрузки. Применяются в плотных материалах – в бетоне, в натуральном камне … При этом степень расширения и дробления значительна, – анкер прощает податливость материала и неточности монтажа.

Латунь MS

Дюбель распорный металлический, – при вкручивании болта с метрической резьбой передняя часть раздвигается, мнется.Он используется в твердых материалах, особенно в бетоне. Предназначен для больших нагрузок, например, для подвешивания котла.

Дюбель FMD

Металлический дюбель с металлическими зубьями в расширительной части, специально созданный для шурупов по дереву вместо болтов, что снижает стоимость крепежа. Применяется там, где требуется много таких дюбелей, в первую очередь для подвешивания водогазопроводных труб к бетону.

Для газобетона GB

Дюбель пластиковый для пористых материалов. Спиральные ребра обеспечивают лучшее перераспределение давления и максимальную нагрузку на крепежные детали.Сделано для шурупов по дереву. Он используется в пористом бетоне с прочностью на сжатие 2 – 4 Н / мм2. Для использования вне помещений, а также для других продуктов рекомендуется использовать винт из нержавеющей стали A4.

Turbo Заглушка для газобетона FTP K (FTP M)

Нейлоновая заглушка подходит как для винтов, так и для метрических винтов. Внешняя самонарезающая резьба позволяет закреплять без расширения в точных отверстиях в пористых материалах.

Металлический дюбель (M) специально изготовлен для болта для пенобетона.

Латунь PA4 для древесных плит

Для тонких плит нужен короткий, но толстый дюбель. Эта конструкция представляет собой изделие из латуни со скрученными ребрами из PA4. Распорка выносится в двух направлениях, ориентация в изделии обязательна. Раздвигается метрическим болтом.

Крепежные ступеньки

Дюбели пластиковые ТВ и ТВВ рассчитаны на значительные переменные нагрузки и вибрации. Не пищать. Подходит для крепления деревянных ступеней и поручней к тонкому металлическому профилю (короткий ТВ-дюбель) или в прочную прочную конструкцию (удлиненный ТВБ).

Заключение

Мы проанализировали несколько типов дюбелей, их конструктивные особенности и области применения. Имеется таблица данных, согласно которой можно выбрать тип крепежа «дюбель-гвоздь» исходя из имеющихся материалов. Прочность крепления будет существенно зависеть не только от вида, но и от типоразмера (диаметра) изделия.

Поделиться в соц. Сетях: Поделиться на другие:

деревянных дюбелей и дюбелей в г.Луи

Дюбели представляют собой цилиндрические стержни, похожие на куски дерева, которые можно использовать в ремесленных и деревообрабатывающих проектах в качестве осей, опорных стержней и колышков. Они доступны в различных длинах и диаметрах, а также в некоторых индивидуальных формах или с другими индивидуальными функциями. Дюбели, как правило, доступны из самых разных пород дерева, а тип древесины и требуемая толщина будут зависеть от области применения и множества других факторов. Некоторые плотники делают свои собственные дюбели, но большинство покупают готовые дюбели, поскольку у поставщиков пиломатериалов и деревообрабатывающих магазинов обычно есть много различных типов деревянных дюбелей.

Чаще всего деревянные дюбели используются для надежного соединения нескольких деревянных частей без использования гвоздей или шурупов. Дюбели могут использоваться для этой цели производителями краснодеревщика, мебели, игрушек, инструментов и в некоторых других отраслях промышленности.

Компания St. Charles Hardwoods может поставить деревянные дюбели всех размеров и длины. Мы можем даже изготовить детали по индивидуальному заказу в соответствии с вашими требованиями. Если вы хотите ознакомиться с нашим ассортиментом дюбелей или вы хотите приобрести любой тип дюбелей, которые мы продаем, посетите наш St.Магазины области Луи сегодня!

Типы поставляемых деревянных дюбелей

Являясь ведущим поставщиком пиломатериалов в районе Сент-Луиса, компания St. Charles Hardwood производит широкий ассортимент стандартных размеров дюбелей на нашем лесопильном заводе. Например, у нас есть деревянные дюбели разного диаметра, длины и разновидности. Сюда входят:

• Дюбели диаметром от 1/4 дюйма до 2 дюймов
• Дюбели длиной 3, 4, 5 и более футов.
• Деревянные дюбеля из ряда уникальных пород дерева, таких как вишня, береза, ясень, тополь, орех, белый дуб, красный дуб, твердый клен и мягкий клен
• Дюбели, дюбели и мебельные дюбели
• Дюбели различных стилей, такие как рифленые или спирально-рифленые, предварительно приклеенные или простые, а также метрические или дробные дюбели

Получите индивидуальные деревянные дюбели для ваших конкретных потребностей

Мы также предлагаем деревянные дюбеля на заказ любого размера, стиля и вида.Выбирая дюбеля из твердых пород древесины St. Charles, вы получаете качественные детали, которые можно настроить в соответствии с вашими потребностями. Например:

• Наши дюбели могут быть отрезаны до желаемой длины.
• Наши дюбели могут быть обработаны нетоксичными морилками и красками.
• Мы можем сделать концы закругленными, заостренными, просверленными, скошенными, скошенными, зазубренными, коническими или с кольцами.
• Валы могут иметь прорези, бусинки, поперечные отверстия, канавки или подгоняться под нужный диаметр.

Преимущества использования деревянных дюбелей в деревообработке

Дюбельные соединения имеют ряд преимуществ по сравнению с другими типами соединений. Например, при использовании деревянных дюбелей стыки почти не видны. В большинстве случаев на ножках стола, стенках шкафа и ножках стульев видны только тонкие стыки клея. По этой причине они широко используются в мебельной промышленности на протяжении многих веков. Кроме того, поскольку дюбельные соединения просты в использовании, они также могут снизить затраты на сборку и время, необходимое по сравнению с использованием других методов

Еще одно преимущество – сила.Установочные стержни и штифты могут выдерживать большие нагрузки. Прочные, длинные волокна древесины позволяют дюбелям выдерживать сильные боковые нагрузки. После нанесения клея и отверждения стыка удалить стык будет практически невозможно.

Свяжитесь с St. Charles для получения деревянных дюбелей сегодня

Если вы хотите узнать больше о наших деревянных дюбелях или увидеть наш полный ассортимент дюбелей, которые у нас есть на складе, посетите один из наших магазинов древесины лиственных пород в районе Сент-Луис.Мы с нетерпением ждем возможности начать с вами дела и на долгие годы стать вашим предпочтительным поставщиком деревообрабатывающей продукции.

Деревообработка: изготовление деревянных изделий без использования гвоздей, шурупов или клея. : 14 шагов (с изображениями)

Сушка дерева
Дерево никогда не бывает сухим. Независимо от того, откуда вы его берете и как бы сушили, он всегда влажный. С годами он будет набухать и уменьшаться в зависимости от времени года. Древесина вообще не будет сильно различаться по длине (по длине волокон). В сезон дождей он будет набухать в ширину (поперек волокон) на 3/16 дюйма на фут.В засушливые месяцы он снова сократится.

Через десятилетия он будет продолжать сжиматься и разбухать, но в целом он будет сокращаться. Некоторые мастера по дереву, которые знают древесину и хотят строить из максимально сухой древесины, покупают древесину и дают ей высохнуть на воздухе в течение 10 лет, прежде чем даже подумают об ее использовании. Некоторые (например, те, кто делает лучшие японские рубанки из дерева) дадут ему высохнуть в течение двадцати лет, прежде чем использовать.

Хотя такая большая задержка перед использованием не является обязательной для большинства проектов, это хорошая идея, если вы можете, дать вашей древесине постоять хотя бы год в том состоянии, в котором она будет встроена.

Тунговое масло и льняное масло
Мое любимое нетоксичное и простое в использовании масло – тунговое масло. Он происходит из семян дерева тунга. Он меньше всего меняет древесину из всех масел, которые я пробовал с точки зрения цвета. Он также подчеркивает естественную красоту дерева, не сильно меняя его. Все проекты здесь были завершены с использованием тунгового масла.

Я считаю, что требуется 3 слоя масла, чтобы выделить древесину и получить хорошую защитную поверхность, которую легко чистить. Мне нравится покрывать его маслом, давать впитаться, а затем вытирать излишки.Я оставил его на ночь, а на следующий день полировал металлической ватой 0000, прежде чем нанести еще один слой.

Окончательная поверхность не является водонепроницаемой, и если вы оставите на ней влажный предмет, например, чашку, на какое-то время, дерево может испачкаться. К счастью, царапины и пятна можно легко отшлифовать и снова смазать маслом, и через пару месяцев ремонт потемнеет, поскольку дерево окислится и исчезнет.

Льняное масло дешевле тунгового масла и работает почти так же. Однако он сделает древесину еще более темной, и со временем светлая древесина приобретет более медовый цвет.

Простой дизайн
Простота в дизайне – это непросто. Это тоже непросто. Простой, классический и элегантный дизайн требует минимума деталей для работы. В сложной конструкции может использоваться любое количество деталей. Простой дизайн с простыми линиями и простыми соединениями может потребовать гораздо большего мастерства, чем более декоративный дизайн, потому что каждый дефект или ошибка очевидны. Более сложный и орнаментальный дизайн состоит из множества частей, которые перекрывают другие части. Если сложная конструкция имеет пробелы или хреновину, ее можно просто покрыть обрезком или залить шпаклевкой.Если он слишком слабый, можно просто добавить дополнительные детали.

Итак, для меня высшей задачей деревообработки является создание простейших линий с наименьшим количеством деталей, которые будут выполнять свою работу.

Быстро и просто
Все эти разговоры о создании деревянных изделий без металла и клея – это нормально. Но иногда нам нужно построить что-то быстро и грязно, и у нас нет времени тратить на доработку или создание вещей для следующего поколения. Если вы делаете что-то временное (должно хватить на несколько лет) или просто для себя, непременно забросьте это вместе с гвоздями, шурупами и клеем.Сделайте это и переходите к более важным вещам. Жизнь коротка, не теряйте ни минуты. Как кто-то сказал: «Отходы – единственный грех»

На рис. 49 и 50 изображены колыбель и подставка.

На рис. 51 показан экран сёдзи, в котором вместо традиционной рисовой бумаги используется бумажный пакет. Бумага была наклеена кукурузным крахмалом, сваренным до пастообразного состояния. Когда клей высыхает, края бумаги сжимаются, и бумага выходит плотно, как барабан.

На рис. 52 изображен швейный стол из ореха и вишни с откидным клапаном.

Для чего используются деревянные дюбели?

	Магазин дюбелей
			Дюбели используются для создания прочных и точных соединений в древесине.
			Они толще и прочнее, чем гвозди или шурупы, и поэтому менее подвержены поломке.
			Они обеспечивают более прочное соединение, чем просто использование клея, поскольку они вставляются в обе соединяемые деревянные части. Это означает, что они не могут легко разорваться.
			Регулярно используются при строительстве огромного количества деревянных предметов домашнего обихода и предметов мебели, в том числе картин и дверных коробок…
			… крепление ножек стола и стула…
			… корпусные шкафы…
			… и изготовление деревянных полок и стеллажей.
			Почему дюбели так подходят для столярных работ?
			Использование дюбелей устраняет необходимость в использовании гвоздей или шурупов.
			Соединения, выполненные дюбелями, не скользят и при правильной конструкции гарантированно остаются аккуратными. Для получения дополнительной информации см. Как точно выровнять шпоночные соединения.
			Дюбели другое применение
			Дюбели используются в деревообработке для различных целей, кроме соединения швов.
			Их можно использовать для ремонта зачищенных отверстий под винты.Это отверстия, которые потеряли резьбу и больше не будут удерживать винт.
			При изготовлении игрушек дюбели идеально подходят для осей игрушечных транспортных средств.
			Рыболовы-любители делают стрелы из дюбелей.
			Захваты для гимнастики часто укрепляются дюбелями, которые устанавливаются между пальцами гимнастки и гимнастическим снаряжением, чтобы предотвратить образование пузырей.
			Дюбели можно засеять спорами, а затем забить их в обработанные бревна, чтобы создать домашние грибные фермы.

Угол к волокну Прочность дюбелей

Лесная служба США
Уход за землей и служение людям

Министерство сельского хозяйства США




1. Прочность дюбелей по углу к волокну

   Автор (ы): Lawrence A.Солтис; Супарман Карнасудирджа; Джеймс К. Литтл
   Дата: 1987
   Источник: Наука о древесине и волокне. Vol. 19, нет. 1 (1987): Страницы 68-80
   Серия публикаций: Разные публикации
   PDF: Скачать публикацию (144 КБ)

   Описание Для деревянных конструкций требуются соответствующие соединения между компонентами. Конструкция соединения основана на критерии эффективности одиночной застежки. Это исследование является частью исследовательской работы Лаборатории лесных товаров, направленной на установление общих критериев базовой конструкции для поперечной прочности крепежных деталей дюбельного типа, в том числе гвоздей, шурупов, шурупов и болтов.Определена общая модель боковой прочности дюбеля. Это зависит от удельного веса, диаметра дюбеля, минимального проникновения и направления нагрузки к углу зерна. Затем модель используется для определения диаметра, при котором прочность параллельно и перпендикулярно волокнам становится неравной.
