ГОСТ 9870-61. Гвозди винтовые
Тайвань Метиз Альянс
Энциклопедия крепёжных стандартов
ГОСТ 7811-7070. Гвозди винтовые
Фотография
Чертеж
Гвозди винтовые 7811-7070 (витые гвозди) с рифленой или гладкой торцевой поверхностью потайной головки и неполной резьбой стержня применяют при сборке ответственных деревянных конструкций, где требуется не только высокая прочность, но и устойчивость к изгибающим нагрузкам. Прочность конструкции, собранной с использованием такого вида крепежа, в 4 раза выше по сравнению с конструкциями, скрепленными обычными строительными гвоздями. Винтовые гвозди, изготовленные по чертежу 7811-7070, востребованы: при сборке поддонов европейского стандарта и деревянных контейнеров; для крепления доски пола внутри помещений; для соединения деревянных брусков и досок в кровельных работах. Оцинкованные гвозди устойчивы к воздействию повышенной влажности, что позволяет использовать крепеж при наружной обшивке зданий и деревянных элементов причалов.

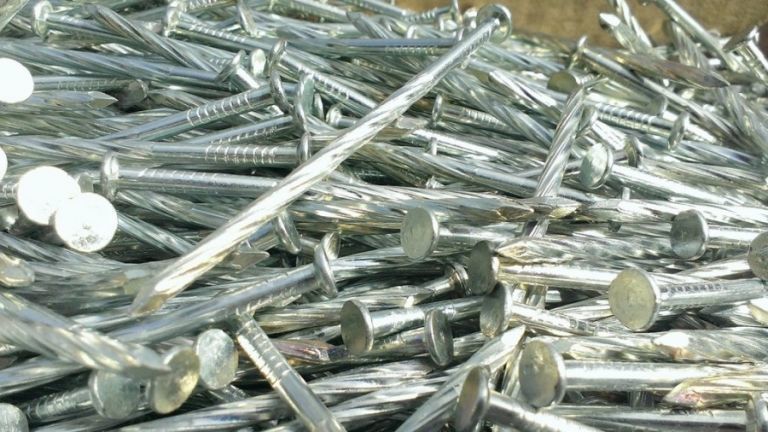

Гвозди винтовые 7811-7335 (гвозди из винтовой проволоки) с полной резьбой стержня изготовлены из проволоки квадратного сечения с фиксированным значением шага винтовой линии для каждого размера его диаметра. Крепеж позволяет соединять элементы из твердых пород дерева, создавая не только высокую прочность конструкции, но и безукоризненную ее устойчивость к изгибающим нагрузкам. Гвозди входят в материал основания с одновременным вращением вокруг собственной оси, не повреждая структуру дерева. Крепежные изделия используют: при сборке кровельных конструкций, наружной и внутренней отделке зданий; при изготовлении деревянной тары, европоддонов, прочных контейнеров. Гвозди без покрытия применяют в условиях отсутствия влияния влажности на собранные конструкции. Крепеж с цинковым покрытием устойчив к коррозии.
Резьба:
винтовая, полнаяПокрытие: цинк, без покрытия
Диаметры: 2.

Длина: 30, 40, 50, 60, 70, 80, 90, 100, 120 мм
Размер, оцинкованные и без покрытия
| Пром/упаковка |
Гвозди винтовые 3,0х30 | 5кг. |
Гвозди винтовые 3,0х40 | 5кг. |
Гвозди винтовые 3,0х50 | 5кг. |
Гвозди винтовые 3,0х60 | 5кг. |
Гвозди винтовые 3,0х70 | 5кг. |
Гвозди винтовые 3,0х80 | 5кг. |
Гвозди винтовые 3,5х40 | 5кг. |
5кг. | |
Гвозди винтовые 3,5х60 | 5кг. |
Гвозди винтовые 3,5х70 | 5кг. |
Гвозди винтовые 3,5х80 | 5кг.![]() |
Гвозди винтовые 3,5х90 | 5кг. |
Гвозди винтовые 4,0х120 | 5кг. |
Раздел – оборудование см. www.metiz.com.tw
Гвоздь винтовой чертеж ГОСТ 7811-7335
+7(495) 374-60-41 | |||
+7(977) 686-13-85 | |||
«Крепеж оптом и в розницу» |
Режим работы |
Обратный звонок
+7(495) 374-60-41 | |||
+7(977) 686-13-85 | |||
«Крепеж оптом и в розницу» |
Режим работы СБ: с 9.00 до 16.00 [email protected] для заявок и заказов |
Большой выбор крепежных изделий
- Скачать PDF – Гвоздь винтовой чертеж ГОСТ 7811-7335
Гвоздь винтовой чертеж (ГОСТ) 7811-7335
Гвозди винтовые 7811-7335 (гвозди из
винтовой проволоки) с полной резьбой изготовлены из проволоки квадратного
сечения с фиксированным значением шага винтовой линии для каждого размера его
диаметра. Позволяют соединять элементы из твердых пород дерева, создавая не
только высокую прочность конструкции, но и высочайшую устойчивость к изгибающим
нагрузкам. Гвозди имеют на стержне многочисленные поперечные насечки (накатку),
по форме напоминающие конус, с уклоном 65±2 градуса в сторону острого конца.
Такая конструкция значительно усиливает прижим материалов друг к другу и
препятствует извлечению гвоздя из посадочного места.
Материалы:
- Класс прочности: 5.0, 10.0.
- Защитные покрытия: гальваническое оцинкование, термодиффузионное оцинкование, фосфатирование, оксидирование
- Нержавеющая сталь: А2 – А5, А2/А4-70, А2/А4-80, 09Г2С
- Латунь
- Сталь: 10КП, 20, 35, 40Х, 30ХГСА
Полиамид
Размеры и характеристики чертеж (ГОСТ) 7811-7335 в мм
Длина гвоздя (L), мм | Диаметр стержня (d), мм | Шаг винтовой линии | Диаметр головки (D), мм | Высота головки (h), мм |
50, 60 | 2,5 | 30…50 | 5,4 | 0,7 |
70, 80 | 3,0 | 40…65 | 6,5 | 0,8 |
60, 70, 90 | 3,4 | 45…70 | 7,0 | 1,0 |
100, 120 | 4,0 | 45…70 | 8,0 | 1,0 |
140 | 5,0 | 60…100 | 11,0 | 1,2 |
У нас можно заказать, купить Гвозди(ГОСТ) 7811-7335 по оптовым ценам.
RMZ Austria – профессионалы в области стали – винты
Предыдущий Далее
винты качпер 2014-10-09T20:47:52+00:00
Шуруп для дерева с потайной головкой и крестообразным шлицем
Шуруп по дереву с крестообразным шлицем и потайной головкой (ГОСТ 1145-80)
Таблица размеров
резьба | шаг 2,5 | шаг 3 | шаг 3,5 | Шаг 4 | шаг 5 | шаг 6 |
д | 2,5 | 3,0 | 3,5 | 4,0 | 5,0 | 6,0 |
Д | 4,7 | 5,6 | 6,5 | 7,4 | 9,2 | 11,0 |
к | 1,50 | 1,65 | 1,93 | 2,20 | 2,50 | 3,0 |
Поверхность | Диаметр d (мм) | Длина l(мм) | Вес, 1000 шт. ![]() |
пустой | 2,50 | 13.00 | 0,39 |
цинк | 2,50 | 13.00 | 0,39 |
пустой | 2,50 | 16.00 | 0,48 |
цинк | 2,50 | 16.00 | 0,48 |
пустой | 2,50 | 18.![]() | 0,54 |
цинк | 2,50 | 18.00 | 0,54 |
пустой | 2,50 | 20.00 | 0,60 |
цинк | 2,50 | 20.00 | 0,60 |
пустой | 2,50 | 22.00 | 0,66 |
цинк | 2,50 | 22.![]() | 0,66 |
пустой | 2,50 | 25.00 | 0,75 |
цинк | 2,50 | 25.00 | 0,75 |
пустой | 3,00 | 10.00 | 0,42 |
цинк | 3,00 | 10.00 | 0,42 |
пустой | 3,00 | 13.![]() | 0,56 |
цинк | 3,00 | 13.00 | 0,56 |
пустой | 3,00 | 16.00 | 0,69 |
цинк | 3,00 | 16.00 | 0,69 |
пустой | 3,00 | 18.00 | 0,77 |
цинк | 3,00 | 18.![]() | 0,77 |
пустой | 3,00 | 20.00 | 0,86 |
цинк | 3,00 | 20.00 | 0,86 |
пустой | 3,00 | 22.00 | 0,95 |
цинк | 3,00 | 22.00 | 0,95 |
пустой | 3,00 | 25.![]() | 1,08 |
цинк | 3,00 | 25.00 | 1,08 |
пустой | 3,00 | 30.00 | 1,30 |
цинк | 3,00 | 30.00 | 1,30 |
пустой | 3,50 | 13.00 | 0,75 |
цинк | 3,50 | 13.![]() | 0,75 |
пустой | 3,50 | 16.00 | 0,93 |
цинк | 3,50 | 16.00 | 0,93 |
пустой | 3,50 | 18.00 | 1,04 |
цинк | 3,50 | 18.00 | 1,04 |
пустой | 3,50 | 20.![]() | 1,12 |
цинк | 3,50 | 20.00 | 1,12 |
пустой | 3,50 | 22.00 | 1,28 |
цинк | 3,50 | 22.00 | 1,28 |
пустой | 3,50 | 25.00 | 1,46 |
цинк | 3,50 | 25.![]() | 1,46 |
пустой | 3,50 | 30.00 | 1,75 |
цинк | 3,50 | 30.00 | 1,75 |
пустой | 3,50 | 35,00 | 2,05 |
цинк | 3,50 | 35,00 | 2,05 |
пустой | 3,50 | 40.![]() | 2,34 |
цинк | 3,50 | 40.00 | 2,34 |
пустой | 4,00 | 13.00 | 0,97 |
цинк | 4,00 | 13.00 | 0,97 |
пустой | 4,00 | 16.00 | 1,20 |
цинк | 4,00 | 16.![]() | 1,20 |
пустой | 4,00 | 18.00 | 1,35 |
цинк | 4,00 | 18.00 | 1,35 |
пустой | 4,00 | 20.00 | 1,51 |
цинк | 4,00 | 20.00 | 1,51 |
пустой | 4,00 | 22.![]() | 1,66 |
цинк | 4,00 | 22.00 | 1,66 |
пустой | 4,00 | 25.00 | 1,89 |
цинк | 4,00 | 25.00 | 1,89 |
пустой | 4,00 | 30.00 | 2,28 |
цинк | 4,00 | 30.![]() | 2,28 |
пустой | 4,00 | 35,00 | 2,66 |
цинк | 4,00 | 35,00 | 2,66 |
пустой | 4,00 | 40.00 | 3,05 |
цинк | 4,00 | 40.00 | 3,05 |
пустой | 4,00 | 45,00 | 3,43 |
цинк | 4,00 | 45,00 | 3,43 |
пустой | 4,00 | 50,00 | 3,82 |
цинк | 4,00 | 50,00 | 3,82 |
пустой | 4,00 | 60,00 | 4,59 |
цинк | 4,00 | 60,00 | 4,59 |
пустой | 5,00 | 16.![]() | 1,81 |
цинк | 5,00 | 16.00 | 1,81 |
пустой | 5,00 | 18.00 | 2,06 |
цинк | 5,00 | 18.00 | 2.06 |
пустой | 5,00 | 20.00 | 2,30 |
цинк | 5,00 | 20.![]() | 2,30 |
пустой | 5,00 | 22.00 | 2,54 |
цинк | 5,00 | 22.00 | 2,54 |
пустой | 5,00 | 25.00 | 2,90 |
цинк | 5,00 | 25.00 | 2,90 |
пустой | 5,00 | 30.![]() | 3,51 |
цинк | 5,00 | 30.00 | 3,51 |
пустой | 5,00 | 35,00 | 4.11 |
цинк | 5,00 | 35,00 | 4.11 |
пустой | 5,00 | 40.00 | 4,72 |
цинк | 5,00 | 40.![]() | 4,72 |
пустой | 5,00 | 45,00 | 5,30 |
цинк | 5,00 | 45,00 | 5,30 |
пустой | 5,00 | 50,00 | 5,93 |
цинк | 5,00 | 50,00 | 5,93 |
пустой | 5,00 | 60,00 | 7.![]() |
цинк | 5,00 | 60,00 | 5,93 |
пустой | 5,00 | 70,00 | 8,35 |
цинк | 5,00 | 70,00 | 5,93 |
пустой | 6,00 | 50,00 | 8,43 |
цинк | 6,00 | 50,00 | 8.![]() |
пустой | 6,00 | 60,00 | 10.16 |
цинк | 6,00 | 60,00 | 10.16 |
пустой | 6,00 | 70,00 | 11,90 |
цинк | 6,00 | 70,00 | 11,90 |
пустой | 6,00 | 80.![]() | 13,63 |
цинк | 6,00 | 80,00 | 13,63 |
пустой | 6,00 | 90.00 | 15,36 |
цинк | 6,00 | 90.00 | 15,36 |
RMZ Vertriebsgesellschaft mbH
Адрес: Reichsratsstrasse 11/3
1010 Вена, Австрия
Тел.: +43 1 402 68 11 – 0
Факс: +43 1 402 68 11 – 20
Электронная почта: office@rmz. at
Коммерческий регистр:
FN 220218a, коммерческий суд: Handelsgericht Wien
ИНН:
ATU53853209, налоговая инспекция: FA Wien I
Речицкий метизный завод, ОАО. Стенд 1С21
- Адрес:
- Республика Беларусь, 247500, Гомельская область, г. Речица, ул. Фрунзе, 2
- Номер телефона:
- +375 (2340) 6-36-83, 6-52-35, 6-34-87
- Веб-сайт :
- www.rmz.by
- Электронная почта:
Директор — Самончи Виктор Георгиевич
Холдинговая Белорусская металлургическая компания Открытое акционерное общество «Речицкий метизный завод» — одно из первых предприятий металлургической промышленности Беларуси, основано в 1912 как производитель гвоздей и изделий из проволоки.
На сегодняшний день завод является лидером по ассортименту специальных гвоздей, что позволяет ему присутствовать на рынке практически всех стран Европы.
В программу поставки входят:
Гвозди строительные по ГОСТу;
– Гвозди специальные по чертежам / кольцевые кольцевые, витые, квадратные гвозди/ более 150 видов диам.1,2—9,4 мм, L = 16—300 мм
– Гвозди машинные (гладкие, кольцевые кольцевые, витые) сварены в рулоны и собраны в обоймы для пневматических гвоздезабивателей диам. 2,1; 2,5; 2,8; 3,1 мм, L = 35—90 мм;
– Шурупы по дереву по ГОСТ, диам. 2,5—6,0 мм; L = 10—90 мм;
– Саморезы по ГОСТ, диам. 2,3—6,3 мм; L = 4,5—152 мм;
– Винты по ГОСТ, диам. М3—М10 мм; L = 6—70 мм;
– Болты по ГОСТ с пределом прочности 3,6; 4,8; 5,8; 8,8;10,9, диам. М6—М16 мм; L = 12—150 мм;
– Гайки по ГОСТ с пределом прочности 6; 8, диам. М4—16 мм;
– Заклепки по ГОСТ, диам. 2,5—16 мм; L = 6—150 мм
– Оси специальные диам. 3-10 мм; L = 14—150 мм
– Проволока общего назначения: диам. 1,2—6,0 мм;
– Проволока сварочная: диам. 1,2—6 мм;
– Проволока для армирования железобетонных конструкций: диам. 2,8—5,5 мм;
– Проволока для холодной высадки: диам. 1,2—6 мм;
– Проволока витая диам. 2,5; 2,8; 3,0; 3,2; 3,4; 4,0; 4,7; 5,0 мм;
– Проволока рифленая сечением диам. 2,4; 3,0; 3,4; 4,2 мм;
– Провод квадратного сечения 5х5 мм;
– Проволока холоднотянутая для изготовления арматурной сетки диам. 2,8-5,0 мм.
Изготавливаем на заказ: электрогальваническое цинкование всех видов гвоздей, болтов, гаек, шурупов, саморезов, а также горячее цинкование гвоздей, болтов, гаек и металлоконструкций длиной до 12,5 м. и труб от 4 до 8,2 м, химсклеивание с последующей промасливанием шурупов и саморезов. Осуществляется также производство железного купороса.
Дилерская сеть Речицкого метизного завода:
МТК ФР: 121471, Москва, Можайское шоссе, 25/1, тел: +7 (495) 921-40-15, www.mtk-fortuna.ru
МЕТИЗСНАБ: 23, Акуловская ул., г. Одинцово, Московская обл.
