Насос К 20/30

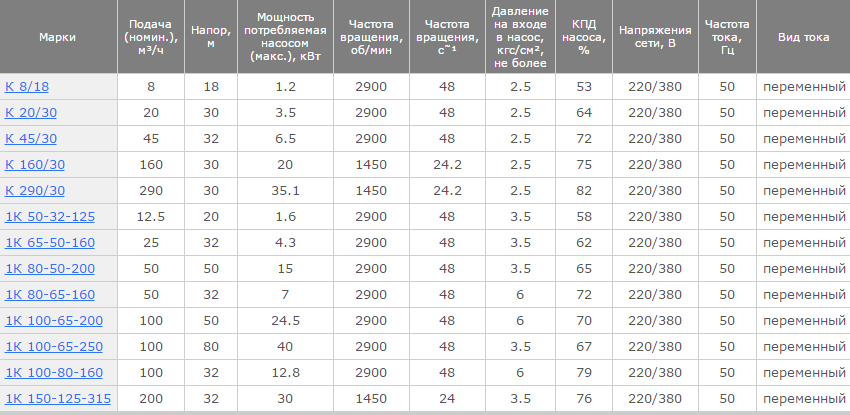

характеристики

Подача, м.куб./час.: 20
Напор, м: 30
Мощность электродвигателя, кВт: 4
Частота вращения, об/мин: 3000
Масса насоса, кг: 31
Масса агрегата, кг: 81
Габаритные размеры агрегата, мм: 870х300х370
Dвх: 65
Dвых: 40

Cкачать Руководство по эксплуатации (ЛГМ)
в pdf формате

Краткое описание

Насос К – центробежный, горизонтальный, консольный, одноступенчатый, с опорой на корпусе насоса. Агрегат насосный… подробнее…

без двигателя, без рамы 14 549 без двигателя, на раме 17 564 с двигателем 4/3000 35 239

Отправить заявку

В корзину

Условия оплаты и доставки График работы * Цена указана с НДС. Не является публичной офертой.

Бесплатная доставка
по Екатеринбургу

+7 922 034 66 94

Описание

Насос К – центробежный, горизонтальный, консольный, одноступенчатый, с опорой на корпусе насоса.

Агрегат насосный типа «К» состоит из насоса и электродвигателя, смонтированных на одной фундаментной плите или раме. Привод насоса обеспечивается через упругую муфту. Подвод перекачиваемой жидкости осуществляется горизонтально по оси насоса, отвод – тангециальный, вверх.

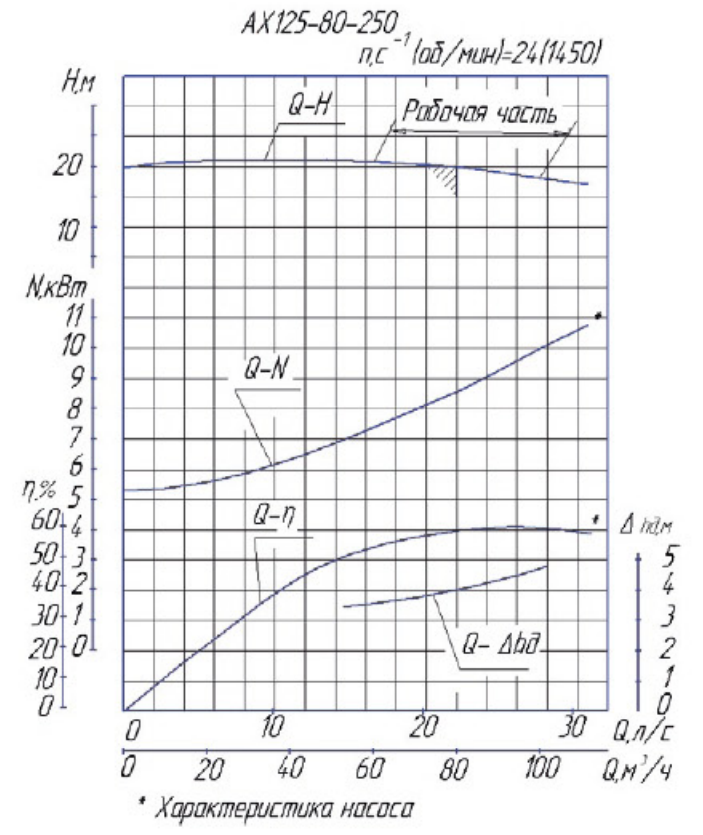

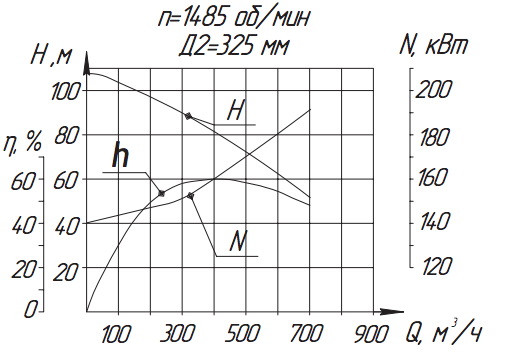

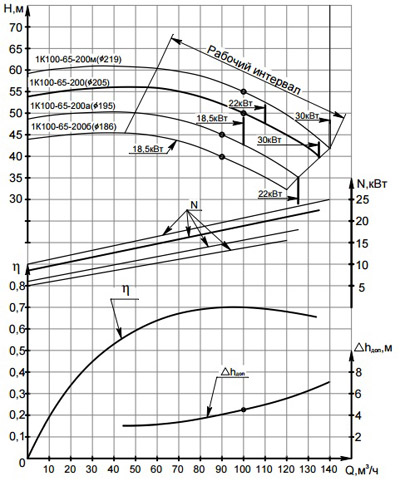

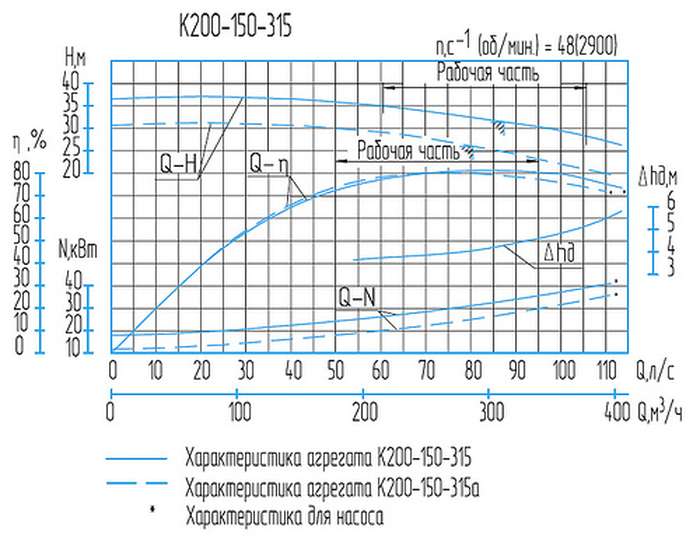

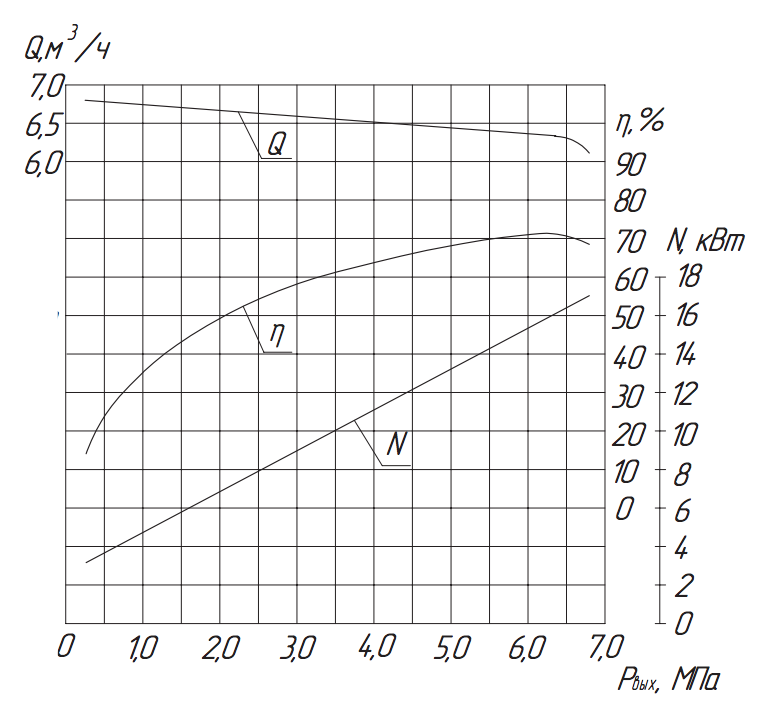

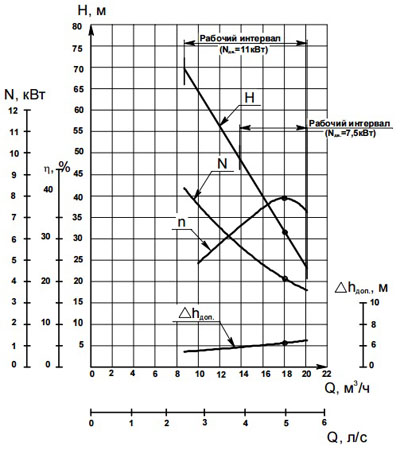

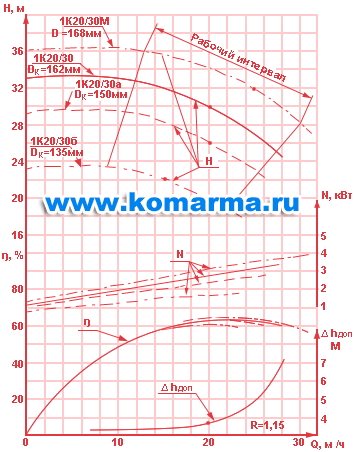

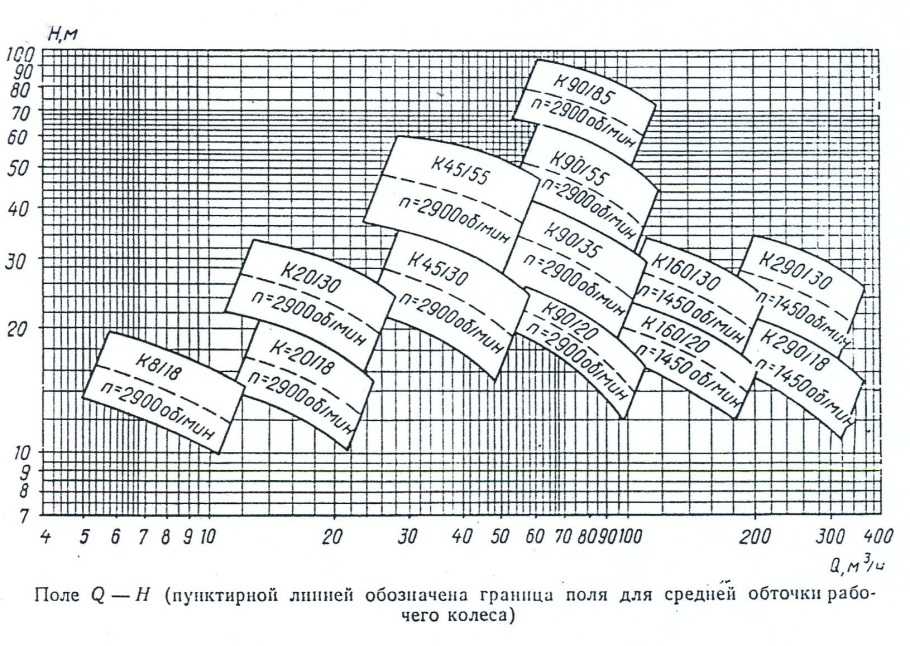

График рабочих характеристик

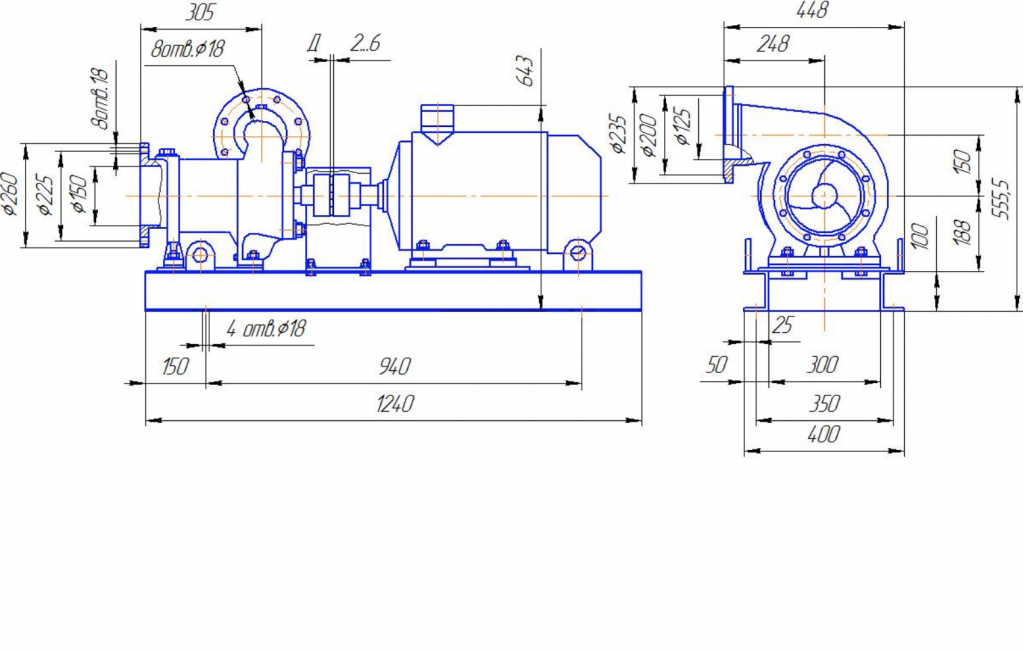

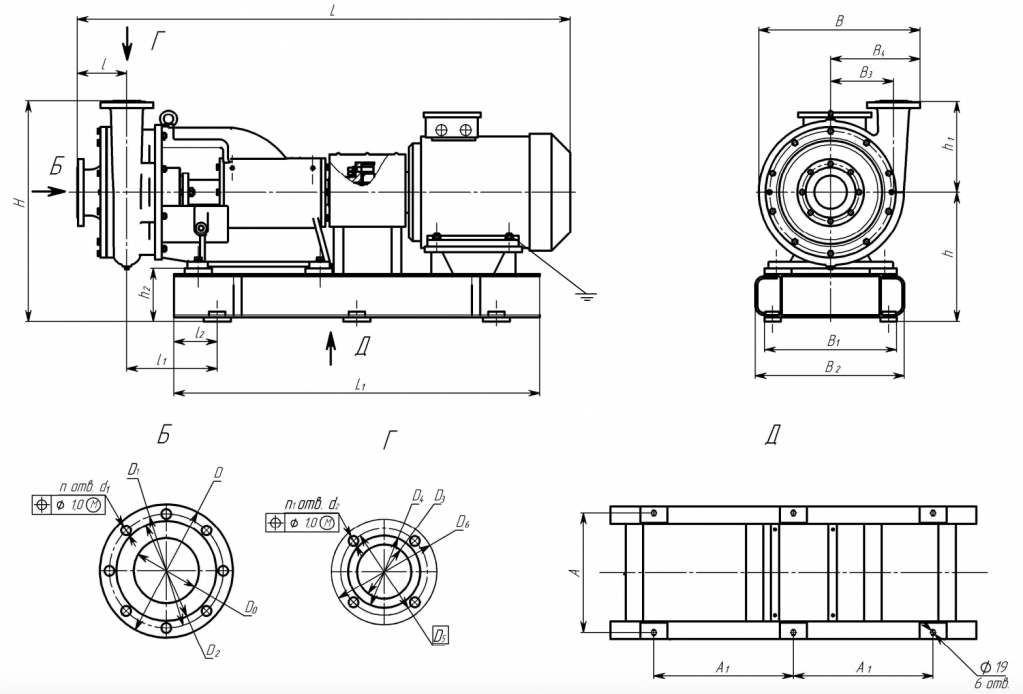

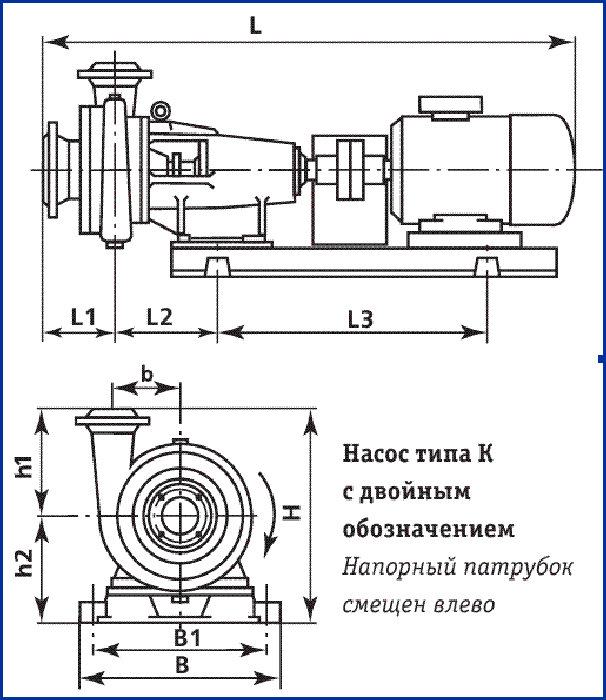

Габаритно – присоединительные размеры

Насосы типа К предназначены для перекачивания воды производственно-технического назначения с pH от 6 до 9 (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности в системах водоснабжения, отопления, циркуляции. Размер твердых включений до 0,2 мм с объемной концентрацией не более 0,1%.

Температура перекачиваемой жидкости зависит от типа уплотнения:

от 0 до +85°С – с одинарным сальниковым уплотнением;
от 0 до +105°С – с двойным сальниковым уплотнением;
от 0 до +140°С – с одинарным торцевым уплотнением.

Агрегат насосный типа К может работать как с разряжением, так и с подпором на входе. Максимальное давление на входе насоса – 0,35 Мпа для насосов с сальниковым уплотнением и 0,8 Мпа для насосов с торцовым уплотнением.

Корпус насоса К, крышка, защитная втулка, корпус подшипнинка и рабочее колесо изготавливаются из чугуна марки СЧ 20. Вал насосного агрегата выполнен из стали 35-3ГП.

В типовой комплектации насосы К поставляются с одинарным сальником, в климатическом исполнении УХЛ4. Под заказ насос может быть изготовлен с двойным сальником или одинарным торцовым уплотнением, а также в климатических исполнениях Т, ТВ, ТС.
