6550 станок фрезерный вертикальный с крестовым столом. Паспорт, схемы, описание

Сведения о производителе фрезерного вертикального бесконсольного станка 6550

Производитель фрезерного вертикального бесконсольного станка 6550, 6550Ц – Чаренцаванский станкостроительный завод.

Станок 6550 запущен в серийное производство на заводе изготовителе в 1973 году.

Станки, выпускаемые Чаренцаванским станкостроительным заводом


6550 станок фрезерный вертикальный с крестовым столом. Назначение, область применения

Вертикальный фрезерный станок с крестовым столом модели 6550 предназначен для скоростного фрезерования крупногабаритных деталей в условиях индивидуального и серийного производства.

Станок модели 6550 бесконсольного типа предназначен для высокопроизводительного фрезерования деталей из чугуна, стали и цветных металлов торцовыми, концевыми и фасонными фрезами. На станках выполняется обработка не только сырых, но и закаленных деталей с применением современного инструмента с ножами из эльбора, сверхтвердых композиционных материалов из металлокерамики. На станках производится фрезерование, сверление, зенкерование, развертывание и растачивание.

Особенности конструкции фрезерного станка 6550

Широкий диапазон регулирования скоростей и подач, а также высокая жесткость позволяют применять скоростное фрезерование инструментами, оснащенными пластинками из твердого сплава.

Станок 6550 имеет стол, перемещающийся в продольном направлении по направляющим салазок, которые в свою очередь могут перемещаться в поперечном направлении по направляющим станины. Кроме механической подачи, стол имеет привод для ручных перемещений.

Поворотная фрезерная бабка, перемещающаяся в вертикальном направлении, позволяет обрабатывать наклонные плоскости и фасонные поверхности дисковыми фасонными фрезами.

Привод стола, салазок и фрезерной бабки осуществляется от одной коробки подач.

Система блокировок станка устраняет возможность одновременного включения исключающих друг друга движений

Управление станком кнопочное с подвесного пульта.

Наличие электромагнитных муфт

позволяет включать продольное, поперечное и вертикальное независимые перемещения, а также три движения все одновременно.

Двигатель постоянного тока с бесступенчатым регулированием в сочетании с электромагнитными муфтами обеспечивает дистанционное управление с возможностью изменения величины подачи в процессе резания.

Все механизмы фрезерной бабки в процессе работы смазываются смазкой, подаваемой лопастным насосом.

Станок снабжен системой охлаждения режущего инструмента.

Краткое описание конструкции фрезерного станка 6550

Фрезерный вертикальный станок модели 6550 имеет следующие движения:

  • вращение шпинделя
  • продольную и поперечную подачи стола
  • вертикальную подачу шпиндельной бабки
  • быстрый продольный и поперечный ход стола
  • быстрое перемещение шпиндельной бабки
  • осевое ручное перемещение шпинделя

Привод стола в продольном и поперечном направлениях и вертикальное перемещение шпиндельной бабки осуществляются от одной коробки подач, смонтированной на задней стенке станины.

Вращение шпинделя – от электродвигателя переменного тока через 18-скоростную коробку.

Управление станком кнопочное и осуществляется централизованно с подвесного пульта. Предусмотренная система блокировок устраняет возможность одновременного включения исключающие друг друга движений и наряду с другими предохранительными устройствами защищает механизмы станка от поломок. Подробное описание системы блокировок и защиты смотри в специальном разделе “Электрооборудование”.

Вид воздействия климатического исполнения УХЛ4 по ГОСТ 15150—69.


Основные характеристики фрезерного вертикального станка с крестовым столом 6550

Разработчик: Ульяновский завод тяжелых и уникальных станков УЗТС.

Производитель: Чаренцаванский станкостроительный завод.

Фрезерный станок 6550 производился с 1973 года.

  • Размеры рабочей поверхности стола – 500 х 1250 мм
  • Расстояние от торца шпинделя до рабочей поверхности стола –
    100..630
    мм
  • Расстояние от станины до оси шпинделя (вылет) – 530 мм
  • Наибольший продольный ход стола (X) – 1000 мм
  • Наибольший поперечный ход стола (Y) – 500 мм
  • Наибольший вертикальный ход шпиндельной бабки (Z) – 530 мм
  • Наибольшее выдвижение шпинделя – 120 мм
  • Инструментальный конус шпинделя – Морзе 3
  • Частота вращения шпинделя – 31,5..1600 об/мин (18 шагов)
  • Электродвигатель привода шпинделя – 7,5 кВт; 1460 об/мин
  • Вес станка – 12,5 т.

Габаритные размеры рабочего пространства фрезерного станка 6550

Габаритные размеры рабочего пространства станка 6550


Посадочные и присоединительные базы фрезерного станка 6550

Посадочные и присоединительные базы фрезерного станка 6550


Общий вид вертикального бесконсольного фрезерного станка 6550

Фото бесконсольного фрезерного станка 6550

Фото бесконсольного фрезерного станка 6550


Схема электрическая принципиальная фрезерного станка 6550

Электрическая схема фрезерного станка 6550

Схема электрическая принципиальная фрезерного станка 6550. Смотреть в увеличенном масштабе

Схема электрическая принципиальная фрезерного станка 6550. Смотреть в увеличенном масштабе

Электрооборудование фрезерного станка 6550


Установочный чертеж бесконсольного фрезерного станка 6550

Установочный чертеж бесконсольного фрезерного станка 6550



Читайте также: Технология ремонта фрезерных станков



Технические характеристики бесконсольного фрезерного станка 6550

Наименование параметра65465406550
Основные параметры станка
Размеры поверхности стола, мм630 х 1600400 х 1000500 х 1250
Расстояние от торца шпинделя до поверхности стола, мм 100..750100..530100..630
Расстояние от оси шпинделя до вертикальных направляющих (вылет), мм640430530
Наибольшее перемещение стола в продольном направлении, мм12508001000
Наибольшее перемещение стола в поперечном направлении, мм600400500
Вертикальное перемещение бабки, мм650430530
Наибольшая масса обрабатываемой детали, кг2000
Шпиндель. Бабка шпиндельная
Диаметр шпинделя по нижним подшипникам, мм105105
Частота вращения шпинделя, об/мин25..125031,5..160031,5..1600
Количество скоростей шпинделя
18
1818
Ход гильзы шпинделя100120120
Скорость подачи бабки, мм/мин4..4804..8004..800
Скорость установочного вертикального перемещения бабки, м/мин0,80,80,8
Наибольший крутящий момент на шпинделе, кгс*м2141718022900
Наибольшее усилие резания, допускаемое механизмом подачи бабки, кгс150011001610
Наибольший угол поворота шпиндельной бабки, град±30°нетнет
Цена деления шкалы поворота шпиндельной бабки, мин30нетнет
Конус отверстия шпинделяМорзе 3Морзе 3Морзе 3
Конец шпинделя№3 ГОСТ 836-62№3 ГОСТ 836-62 №3 ГОСТ 836-62
Рабочий стол
Цена деления лимба поперечного перемещения, мм0,050,020,02
Цена деления лимба продольного перемещения, мм0,050,020,02
Пределы продольных подач стола (б/с регулирование)(X), мм/мин10..120010..200010..2000
Пределы поперечных подач стола (б/с регулирование) (Y), мм/мин10..120010..200010..2000
Скорость быстрых перемещений стола продольных и поперечных, м/мин2,03,03,0
Наибольшее усилие резания, допускаемое механизмом подачи стола, продольное, кгс200026003000
Наибольшее усилие резания, допускаемое механизмом подачи стола, поперечное, кгс200027003100
Электрооборудование и привод станка
Количество электродвигателей на станке444
Электродвигатель привода главного движения, кВт137,510
Электродвигатель привода постоянного тока приводов подач стола и бабки, кВт4,52,22,2
Электродвигатель насоса смазки, кВт0,270,40,4
Электродвигатель насоса охлаждения, кВт0,120,120,12
Суммарная мощность установленных на станке электродвигателей, кВт17,89
Габаритные размеры и масса станка
Габаритные размеры (длина х ширина х высота), мм3165 х 2890 х 3120 2507 х 2562 х 27852795 х 3200 х 2960
Масса станка, кг11600800012500

    Список литературы:

  1. Аврутин С.В. Основы фрезерного дела, 1962
  2. Аврутин С.В. Фрезерное дело, 1963
  3. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
  4. Барбашов Ф.А. Фрезерное дело 1973, с.141
  5. Барбашов Ф.А. Фрезерные работы (Профтехобразование), 1986
  6. Блюмберг В.А. Справочник фрезеровщика, 1984
  7. Григорьев С.П. Практика координатно-расточных и фрезерных работ, 1980
  8. Копылов Р.Б. Работа на фрезерных станках,1971
  9. Косовский В.Л. Справочник молодого фрезеровщика, 1992, с.180
  10. Кувшинский В.В. Фрезерование,1977
  11. Ничков А.Г. Фрезерные станки (Библиотека станочника), 1977
  12. Пикус М.Ю. Справочник слесаря по ремонту металлорежущих станков, 1987
  13. Плотицын В.Г. Расчёты настроек и наладок фрезерных станков, 1969
  14. Плотицын В.Г. Наладка фрезерных станков,1975
  15. Рябов С.А. Современные фрезерные станки и их оснастка, 2006
  16. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
  17. Тепинкичиев В.К. Металлорежущие станки, 1973
  18. Чернов Н.Н. Металлорежущие станки, 1988
  19. Френкель С.Ш. Справочник молодого фрезеровщика (3-е изд.) (Профтехобразование), 1978

Связанные ссылки. Дополнительная информация

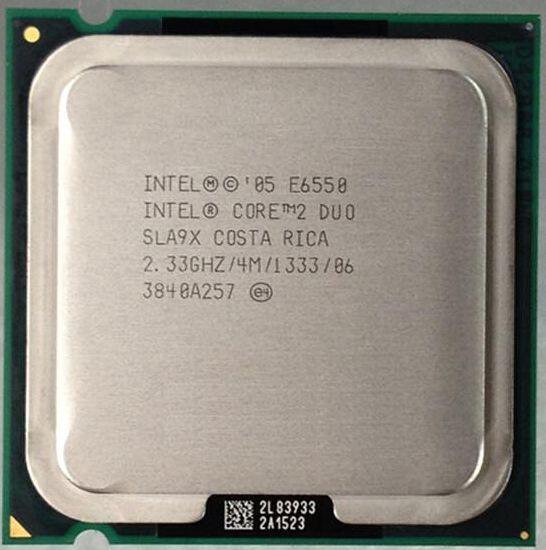

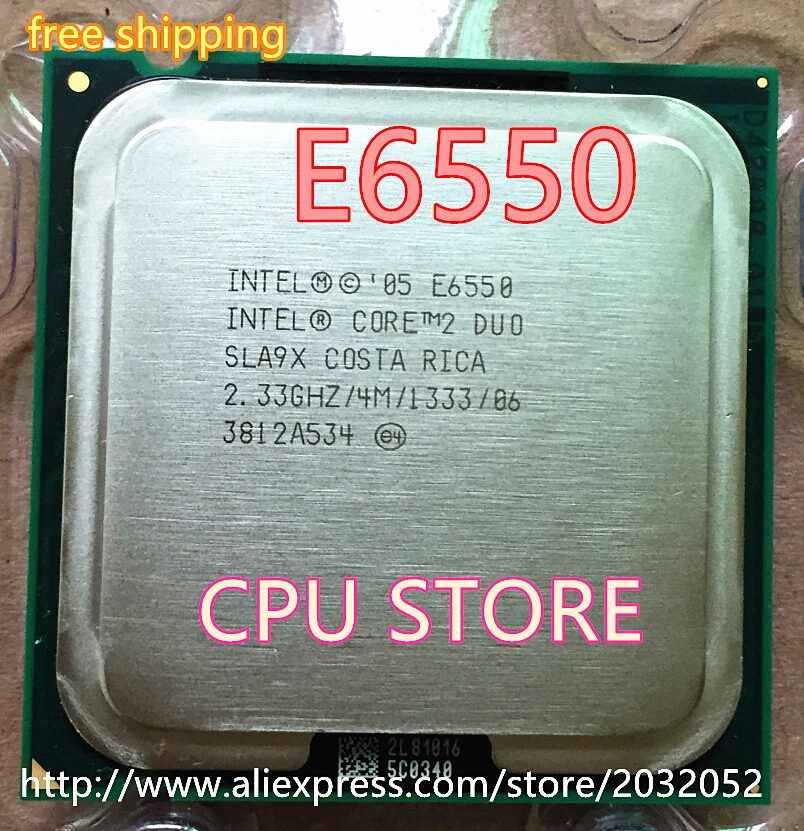

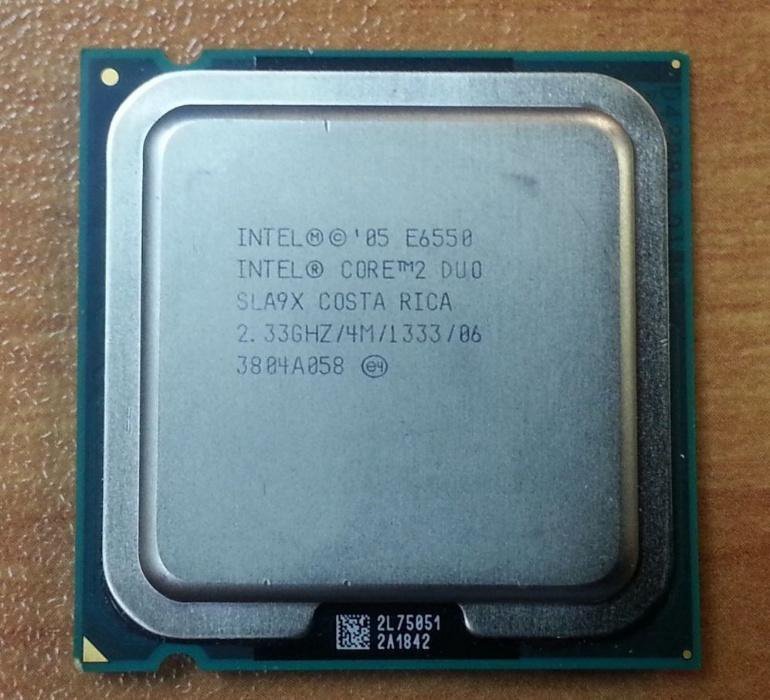

Процессор Intel® Core™2 Duo E6550

Дата выпуска

Дата выпуска продукта.

Литография

Литография указывает на полупроводниковую технологию, используемую для производства интегрированных наборов микросхем и отчет показывается в нанометре (нм), что указывает на размер функций, встроенных в полупроводник.

Количество ядер

Количество ядер – это термин аппаратного обеспечения, описывающий число независимых центральных модулей обработки в одном вычислительном компоненте (кристалл).

Количество потоков

Поток или поток выполнения – это термин программного обеспечения, обозначающий базовую упорядоченную последовательность инструкций, которые могут быть переданы или обработаны одним ядром ЦП.

Базовая тактовая частота процессора

Базовая частота процессора — это скорость открытия/закрытия транзисторов процессора. Базовая частота процессора является рабочей точкой, где задается расчетная мощность (TDP). Частота измеряется в гигагерцах (ГГц) или миллиардах вычислительных циклов в секунду.

Кэш-память

Кэш-память процессора – это область быстродействующей памяти, расположенная в процессоре. Интеллектуальная кэш-память Intel® Smart Cache указывает на архитектуру, которая позволяет всем ядрам совместно динамически использовать доступ к кэшу последнего уровня.

Частота системной шины

Шина — это подсистема, передающая данные между компонентами компьютера или между компьютерами. В качестве примера можно назвать системную шину (FSB), по которой происходит обмен данными между процессором и блоком контроллеров памяти; интерфейс DMI, который представляет собой соединение “точка-точка” между встроенным контроллером памяти Intel и блоком контроллеров ввода/вывода Intel на системной плате; и интерфейс Quick Path Interconnect (QPI), соединяющий процессор и интегрированный контроллер памяти.

Четность системной шины

Четность системной шины обеспечивает возможность проверки ошибок в данных, отправленных в FSB (системная шина).

Расчетная мощность

Расчетная тепловая мощность (TDP) указывает на среднее значение производительности в ваттах, когда мощность процессора рассеивается (при работе с базовой частотой, когда все ядра задействованы) в условиях сложной нагрузки, определенной Intel. Ознакомьтесь с требованиями к системам терморегуляции, представленными в техническом описании.

Диапазон напряжения VID

Диапазон напряжения VID является индикатором значений минимального и максимального напряжения, на которых процессор должен работать. Процессор обеспечивает взаимодействие VID с VRM (Voltage Regulator Module), что, в свою очередь обеспечивает, правильный уровень напряжения для процессора.

Доступные варианты для встраиваемых систем

Доступные варианты для встраиваемых систем указывают на продукты, обеспечивающие продленную возможность приобретения для интеллектуальных систем и встроенных решений. Спецификация продукции и условия использования представлены в отчете Production Release Qualification (PRQ). Обратитесь к представителю Intel для получения подробной информации.

Поиск продукции с Доступные варианты для встраиваемых систем

Поддерживаемые разъемы

Разъемом называется компонент, которые обеспечивает механические и электрические соединения между процессором и материнской платой.

T

CASE

Критическая температура – это максимальная температура, допустимая в интегрированном теплораспределителе (IHS) процессора.

Технология Intel® Turbo Boost

Технология Intel® Turbo Boost динамически увеличивает частоту процессора до необходимого уровня, используя разницу между номинальным и максимальным значениями параметров температуры и энергопотребления, что позволяет увеличить эффективность энергопотребления или при необходимости «разогнать» процессор.

Технология Intel® Hyper-Threading

Intel® Hyper-Threading Technology (Intel® HT Technology) обеспечивает два потока обработки для каждого физического ядра. Многопоточные приложения могут выполнять больше задач параллельно, что значительно ускоряет выполнение работы.

Поиск продукции с Технология Intel® Hyper-Threading

Технология виртуализации Intel® (VT-x)

Технология Intel® Virtualization для направленного ввода/вывода (VT-x) позволяет одной аппаратной платформе функционировать в качестве нескольких «виртуальных» платформ. Технология улучшает возможности управления, снижая время простоев и поддерживая продуктивность работы за счет выделения отдельных разделов для вычислительных операций.

Поиск продукции с Технология виртуализации Intel® (VT-x)

Архитектура Intel® 64

Архитектура Intel® 64 в сочетании с соответствующим программным обеспечением поддерживает работу 64-разрядных приложений на серверах, рабочих станциях, настольных ПК и ноутбуках.¹ Архитектура Intel® 64 обеспечивает повышение производительности, за счет чего вычислительные системы могут использовать более 4 ГБ виртуальной и физической памяти.

Поиск продукции с Архитектура Intel® 64

Набор команд

Набор команд содержит базовые команды и инструкции, которые микропроцессор понимает и может выполнять. Показанное значение указывает, с каким набором команд Intel совместим данный процессор.

Состояния простоя

Режим состояния простоя (или C-состояния) используется для энергосбережения, когда процессор бездействует. C0 означает рабочее состояние, то есть ЦПУ в данный момент выполняет полезную работу. C1 — это первое состояние бездействия, С2 — второе состояние бездействия и т.д. Чем выше численный показатель С-состояния, тем больше действий по энергосбережению выполняет программа.

Enhanced Intel SpeedStep® Technology (Усовершенствованная технология Intel SpeedStep®)

Усовершенствованная технология Intel SpeedStep® позволяет обеспечить высокую производительность, а также соответствие требованиям мобильных систем к энергосбережению. Стандартная технология Intel SpeedStep® позволяет переключать уровень напряжения и частоты в зависимости от нагрузки на процессор. Усовершенствованная технология Intel SpeedStep® построена на той же архитектуре и использует такие стратегии разработки, как разделение изменений напряжения и частоты, а также распределение и восстановление тактового сигнала.

Технология Intel® Demand Based Switching

Intel® Demand Based Switching — это технология управления питанием, в которой прикладное напряжение и тактовая частота микропроцессора удерживаются на минимальном необходимом уровне, пока не потребуется увеличение вычислительной мощности. Эта технология была представлена на серверном рынке под названием Intel SpeedStep®.

Поиск продукции с Технология Intel® Demand Based Switching

Технологии термоконтроля

Технологии термоконтроля защищают корпус процессора и систему от сбоя в результате перегрева с помощью нескольких функций управления температурным режимом. Внутрикристаллический цифровой термодатчик температуры (Digital Thermal Sensor – DTS) определяет температуру ядра, а функции управления температурным режимом при необходимости снижают энергопотребление корпусом процессора, тем самым уменьшая температуру, для обеспечения работы в пределах нормальных эксплуатационных характеристик.

Новые команды Intel® AES

Команды Intel® AES-NI (Intel® AES New Instructions) представляют собой набор команд, позволяющий быстро и безопасно обеспечить шифрование и расшифровку данных. Команды AES-NI могут применяться для решения широкого спектра криптографических задач, например, в приложениях, обеспечивающих групповое шифрование, расшифровку, аутентификацию, генерацию случайных чисел и аутентифицированное шифрование.

Поиск продукции с Новые команды Intel® AES

Технология Intel® Trusted Execution

Технология Intel® Trusted Execution расширяет возможности безопасного исполнения команд посредством аппаратного расширения возможностей процессоров и наборов микросхем Intel®. Эта технология обеспечивает для платформ цифрового офиса такие функции защиты, как измеряемый запуск приложений и защищенное выполнение команд. Это достигается за счет создания среды, где приложения выполняются изолированно от других приложений системы.

Поиск продукции с Технология Intel® Trusted Execution

Функция Бит отмены выполнения

Бит отмены выполнения — это аппаратная функция безопасности, которая позволяет уменьшить уязвимость к вирусам и вредоносному коду, а также предотвратить выполнение вредоносного ПО и его распространение на сервере или в сети.

Процессор Intel® Core™2 Duo E6550

Вся информация, приведенная в данном документе, может быть изменена в любое время без предварительного уведомления. Корпорация Intel сохраняет за собой право вносить изменения в цикл производства, спецификации и описания продукции в любое время без уведомления. Информация в данном документе предоставлена «как есть». Корпорация Intel не делает никаких заявлений и гарантий в отношении точности данной информации, а также в отношении характеристик, доступности, функциональных возможностей или совместимости перечисленной продукции. За дополнительной информацией о конкретных продуктах или системах обратитесь к поставщику таких систем.

Классификации Intel приведены исключительно в информационных целях и состоят из номеров классификации экспортного контроля (ECCN) и номеров Гармонизированных таможенных тарифов США (HTS). Классификации Intel должны использоваться без отсылки на корпорацию Intel и не должны трактоваться как заявления или гарантии в отношении правильности ECCN или HTS. В качестве импортера и/или экспортера ваша компания несет ответственность за определение правильной классификации вашей транзакции.

Формальные определения свойств и характеристик продукции представлены в техническом описании.

‡ Эта функция может присутствовать не во всех вычислительных системах. Свяжитесь с поставщиком, чтобы получить информацию о поддержке этой функции вашей системой или уточнить спецификацию системы (материнской платы, процессора, набора микросхем, источника питания, жестких дисков, графического контроллера, памяти, BIOS, драйверов, монитора виртуальных машин (VMM), платформенного ПО и/или операционной системы) для проверки совместимости с этой функцией. Функциональные возможности, производительность и другие преимущества этой функции могут в значительной степени зависеть от конфигурации системы.

Номера процессоров Intel® не служат мерой измерения производительности. Номера процессоров указывают на различия характеристик процессоров в пределах семейства, а не на различия между семействами процессоров. Дополнительную информацию смотрите на сайте https://www.intel.com/content/www/ru/ru/processors/processor-numbers.html.

Анонсированные артикулы (SKUs) на данный момент недоступны. Обратитесь к графе «Дата выпуска» для получения информации о доступности продукции на рынке.

Расчетная мощность системы и максимальная расчетная мощность рассчитаны для максимально возможных показателей. Реальная расчетная мощность может быть ниже, если используются не все каналы ввода/вывода набора микросхем.

Максимальная тактовая частота с технологией Turbo Boost — это максимальная тактовая частота одноядерного процессора, которую можно достичь с помощью технологии Intel® Turbo Boost. Более подробную информацию можно найти по адресу https://www.intel.com/content/www/ru/ru/architecture-and-technology/turbo-boost/turbo-boost-technology.html.

Для получения дополнительной информации, в том числе о процессорах, поддерживающих технологию Intel® HT, посетите сайт https://www.intel.com/content/www/ru/ru/architecture-and-technology/hyper-threading/hyper-threading-technology.html?wapkw=hyper+threading.

Для процессоров с поддержкой 64-разрядных архитектур Intel® требуется поддержка технологии Intel® 64 в BIOS.

Некоторые продукты могут поддерживать новые наборы инструкций AES с обновлением конфигурации процессоров, в частности, i7-2630QM/i7-2635QM, i7-2670QM/i7-2675QM, i5-2430M/i5-2435M, i5-2410M/i5-2415M. Свяжитесь с OEM-поставщиком для получения BIOS, включающего последнее обновление конфигурации процессора.

цены, характеристики, обзоры, отзывы. Цены на ноутбуки в Харькове, Киеве, Донецке

Характеристики, а также цена ноутбука зависят от конфигурации.
Ниже приведены основные конфигурации ноутбука HP ProBook 6550:

HP ProBook 6550b
15.6″ / Intel Core i3 370M 2.26 Ghz / RAM: 2048 Mb / HDD: 320 Gb / Video: Intel GMA 4500MHD / Microsoft Win7 Professional / 2.5 кг

HP ProBook 6550b
15.6″ / Intel Core i5 450M 2.4 Ghz / RAM: 2048 Mb / HDD: 320 Gb / Video: ATI Mobility Radeon HD 540v / Microsoft Win7 Professional / 2.5 кг

HP ProBook 6550b
15.6″ / Intel Core i5 450M 2.4 Ghz / RAM: 2048 Mb / HDD: 320 Gb / Video: Intel GMA 4500MHD / Microsoft Win7 Professional / 2.5 кг

HP ProBook 6550b (WD696EA)
15.6″ / Intel Core i3 370M 2400 Mhz / RAM: 2 GB / HDD: 320 GB / Video: Intel HD Graphic / 2.51 кг

HP ProBook 6550b (WD698EA)
15.6″ / Intel Core i5 450M 2400 Mhz / RAM: 2 GB / HDD: 320 GB / Video: Intel HD Graphic / 2.51 кг

HP ProBook 6550b (WD700EA)
15.6″ / Intel Core i5 450M 2400 Mhz / RAM: 2 GB / HDD: 320 GB / Video: Intel HD Graphic / 2.51 кг

HP ProBook 6550b (WD702EA)
15.6″ / Intel Core i5 450M 2400 Mhz / RAM: 2 GB / HDD: 320 GB / Video: ATI Mobility Radeon HD 540v / 2.51 кг

HP ProBook 6550b (WD703EA)
15.6″ / Intel Core i5 450M 2400 Mhz / RAM: 2 GB / HDD: 320 GB / Video: ATI Mobility Radeon HD 540v / 2.51 кг

HP ProBook 6550b (WD705EA)
15.6″ / Intel Core i5 450M 2400 Mhz / RAM: 4 GB / HDD: 500 GB / Video: ATI Mobility Radeon HD 540v / 2.51 кг

HP ProBook 6550b (WD706EA)
15.6″ / Intel Core i5 450M 2400 Mhz / RAM: 2 GB / HDD: 320 GB / Video: Intel HD Graphic / 2.51 кг

HP ProBook 6550b (WD708EA)
15.6″ / Intel Core i5 450M 2400 Mhz / RAM: 2 GB / HDD: 320 GB / Video: ATI Mobility Radeon HD 540v / 2.51 кг

HP ProBook 6550b (WD709EA)
15.6″ / Intel Core i5 520M 2400 Mhz / RAM: 4 GB / HDD: 320 GB / Video: Intel HD Graphic / 2.51 кг

HP ProBook 6550b (WD710EA)
15.6″ / Intel Core i5 520M 2400 Mhz / RAM: 4 GB / HDD: 500 GB / Video: Intel HD Graphic / 2.51 кг

HP ProBook 6550b (WD744EA)
15.6″ / Intel Core i3 380M 2530 Mhz / RAM: 2 GB / HDD: 320 GB / Video: Intel HD Graphics / 2.51 кг

HP ProBook 6550b (XA673AW)
15.6″ / Intel Core i5 520M 2400 Mhz / RAM: 2 GB / HDD: 250 GB / Video: Intel HD Graphics / 2.51 кг

HP ProBook 6550b (XA674AW)
15.6″ / Intel Core i5 520M 2400 Mhz / RAM: 2 GB / HDD: 250 GB / Video: Intel HD Graphic / 2.51 кг

HP ProBook 6550b (XA675AW)
15.6″ / Intel Core i5 520M 2400 Mhz / RAM: 2 GB / HDD: 250 GB / Video: Intel HD Graphics / 2.51 кг

HP ProBook 6550b (XA676AW)
15.6″ / Intel Core i5 520M 2400 Mhz / RAM: 2 GB / HDD: 250 GB / Video: Intel HD Graphics / 2.51 кг

HP ProBook 6550b (XA677AW)
15.6″ / Intel Core i5 520M 2400 Mhz / RAM: 2 GB / HDD: 250 GB / Video: ATI Mobility Radeon HD 540v / 2.51 кг

HP ProBook 6550b (XA678AW)
15.6″ / Intel Core i5 520M 2400 Mhz / RAM: 2 GB / HDD: 250 GB / Video: Intel HD Graphics / 2.51 кг

HP ProBook 6550b (XM752AW)
15.6″ / Intel Core i5 520M 2400 Mhz / RAM: 2 GB / HDD: 250 GB / Video: Intel HD Graphics / 2.51 кг

HP ProBook 6550b (XM753AW)
15.6″ / Intel Core i5 520M 2400 Mhz / RAM: 2 GB / HDD: 250 GB / Video: ATI Mobility Radeon HD 540v / 2.51 кг

Интроскоп 6550, Интроскоп для ручной клади, Рентгентелевизионная установка BERG 6550 с полным набором опций

Система BERG 6550 – универсальная рентгеновская установка производства ГК “Техиндустрия” для проверки малогабаритных грузов (до 65*50см), таких как небольшие коробки, ручная кладь пассажиров, сумки, пакеты и другие личные вещи.

Berg 6550 успешно и широко используется в офисах, судах, аэропортах, ЖД вокзалах и на других объектах.

Высокое качество изображения, передаваемое на АРМ оператора, достигается путем применения отечественного сцинтиллятора на основе ZnSe и позволяет опытному оператору без труда определить подозрительные предметы, такие как взрывчатые вещества, детонаторы, оружие и тп.

Установка не требует прогрева перед началом работы. Возможен непрерывный цикл работы в режиме 24/7.


Преимущества BERG 6550:

– Высокая надежность. Оборудование ориентированно на российский рынок.

– Соответствует требованиям Постановления Правительства РФ от 18 апреля 2014 г. № 353 МВД России  – «Требования к отдельным объектам инфраструктуры мест проведения официальных спортивных соревнований и техническому оснащению стадионов для обеспечения общественного порядка и общественной безопасности»

– Оборудование BERG не попадает под санкции ЕС.

– Самые передовые технологии получения изображения (детекторы на основе ZnSe)

– Полный набор опций обработки изображения в базовом комплекте, включая опцию B-Sight – автоматическое определение опасных предметов, B-Store – архивация изображений на жесткий диск, B-Atomic – разделение материалов по эффективному атомному весу

– B-Tip программа для проверки бдительности оператора в базовой комплектации.

– Возможность экспорта изображений в формате JPG на USB носитель

– Техническое обслуживание от 1 до 2 раз в год

– Гарантийный период — от 12 до 24 месяцев

– Низкая стоимость

– Наличие полного набора запчастей на складе ГК “Техиндустрия”(в случае возникновения поломки ремонт производится оперативно даже при возникновении серьезных поломок),

– Дружественный интерфейс на русском языке (простота работы для оператора).


Опции в базовой комплектации:

-Входной/выходной роликовый стол 50 – 100 см (возможно изготовление стола по индивидуальному заказу)

– B-Sight – автоматическоре обнаружение ВВ и наркотических средств

– B-Density – автоматическое определение областей с повышенной плотностью материала (определение огнестрельного, холодного оружия)

– B-View – видеофиксация пассажира при подаче его багажа в тоннель. Автоматическая привязка видео пассажира к теневому изображению багажа позволяет установить владельца сумки и получить его изображение.

– B-Zoom – оптимальное масштабирование теневого изображения

– B- TIP – тренировка бдительности операторов

– B-Export – экспорт теневых изображений в формате JPG на USB-носитель

– B-Store – система хранения теневых изображений (от 150 000 до 200 000 изображений)

– Кронштейн крепления выносного пульта управления к боковой панели интроскопа (для серии BERG Карбон и BERG Ультра)

– Реверсивное сканирование (в двух направлениях)

– 2 базовых варианта отделки корпуса на выбор – “Карбон” (Черный) и “Ультра” (Белый)


Опции по отдельному заказу:

– «Помощник» – интерактивная система информирования для лиц проходящих досмотр

– Система дозиметрического контроля рабочего места оператора

– Автоматизированная система дозиметрического контроля багажа «АСДК Оберег» + ПО

– Система BERG OTP – программа для тренировки операторов

– Станция – проверка багажа уровень 2.

– Иммерсионная печать и окраска корпуса интроскопа в любой цвет по RAL (только для серии

«Карбон» и «Ультра»)

– Выносная консоль на корпусе интроскопа с портами для подключения монитора, пульта и USB носителей.

– Интеграция оборудования в единый автоматизированный комплекс досмотра



Технические характеристики:



Габаритные размеры установки

2038x907x1375 мм

Размер туннеля

650×515 мм, длина объекта не ограничена

Максимальные габариты объекта

630×500 мм, длина объекта не ограничена

Тип конвейера

Роликовый

Высота конвейера

687 мм

Скорость конвейера

0,2 м/с

Максимальная равномерная грузоподьемность

160 кг

Масса установки

600 кг

Проникающая способность излучения(сталь)

32 мм

Резрешающая способность по проволоке

0,0787 мм

Режим изображения

Черно-белый/ цветной

Монитор

17 дюймов (возможна поставка в другом исполнении, опция, обращайтесь к нашим специалистам)

Температура хранения

-40°C – +60°C

Температура эксплуатации

0°С – +45°C

Рабочая влажность воздуха

20%-95%, не допускается наличие конденсата

Дополнительное оборудование и функции(модификация согласовывается с менеджером, наличие доп. оборудования и функций влияет на конечную стоимость



* Внешний вид, конструктив и габаритные размеры установки могут быть изменены по усмотрению производителя.

Стоимость можно уточнить у наших специалистов по тел. +7 (495) 229-44-54


Скачать буклет


Вас также может заинтересовать:

Система визуального информирования “Помощник”

Техническое обслуживание и ремонт

Интроскоп для ручной клади и багажа BERG 6040

Техническое обслуживание интроскопов






Braun Flex Integral ultra speed 6550

Водонепроницаемый корпус

Braun Flex Integral ultra speed 6550:

Плавающие головки

Braun Flex Integral ultra speed 6550:

Быстрая зарядка

Braun Flex Integral ultra speed 6550:

Устройство для зарядки и очистки

Braun Flex Integral ultra speed 6550:

Подвижный бритвенный блок

Braun Flex Integral ultra speed 6550:

Виброплита реверсивная бензиновая MASTERPAC PCR6550

Виброплита реверсивная с гидравлическим приводом, вес 396 кг, размер плиты 900х655 мм, скорость перемещения 20-25 м/мин, усилие уплотнения 50 кН, гидравлический привод, бензиновый двигатель HONDA GX390 мощностью 11 л.с., топливный бак 6,1 л, расход топлива 3,7 л/ч, емкость картера 1,1 л, габариты ДхШхВ 1540х655х1047 мм.

Виброплита реверсивная MASTERPAC PCR6550 относится к классу профессиональных моделей с улучшенными характеристиками. Виброплита имеет усилие уплотнения 50 Нм и ширину 65,5 см. Она отлично подходят для уплотнения несвязанного и смешанного грунта. Компания MASTERPAC гарантирует, что виброплита была произведена на собственном заводе компании в Китае при надлежащем контроле качества со стороны специалистов центрального офиса компании во Франции, отвечает самым строгим требованиям и имеет сертификат допуска для продаж в Европе и США.

  • Профессиональный бензиновый двигатель общего назначения HONDA GX 390 мощностью 11 л.с. специально разработан для длительной бесперебойной работы в особо тяжелых условиях. Двигатель является одноцилиндровым 4-х тактным с верхним расположением клапанов (OHV), имеет горизонтальный вал и воздушное охлаждение с системой принудительной циркуляцией. Материалом из которого выполнен двигатель является алюминий, поэтому он имеет выдающееся соотношение мощности к собственному весу. Имеется система защиты, которая выключает или не даёт завести двигатель при низком уровне масла. Небольшой расход топлива и соответствие современным экологическим нормам. Благодаря широкому применению двигателя, запчасти и расходные материалы возможно купить практически в любом регионе. Высокий моторесурс до 2000 моточасов.
  • Удобный шланг для слива масла.
  • Высокопрочная чугунная плита основания с изогнутыми краями обеспечивает отличное качество поверхности и легкость в управлении.
  • Обслуживаемый эксцентриковый механизм вибровозбудителя очень надежен. Поликлиновый ремень приводной ремень самого высокого качества и механизм сцепления надежно защищены герметичным кожухом.
  • Рукоятка управления с гидроприводом имеет эргономичную форму. Благодаря гидравлической регулировке рычага управление производиться очень плавно.
  • Защита оператора при работе в режиме реверсивного движения. Как только оператор отпускает рукоятку управления, плита немедленно останавливается.
  • Транспортировочная скоба с ушком для крюка находится на верху защитного кожуха двигателя, что вкупе с ними обеспечивает дополнительную защиту двигателю от механического воздействия сверху.

Советы по эксплуатации:

  1. Выяснить тип грунта: крупнозернистые (не связные) грунты – песок, гравий смешанно-гранулированные (слабо связные) грунты с содержанием гранулированного материала до 35% – щебень с песком мелкозернистые (связанные) грунты – глина.
  2. Добиться оптимального содержания влаги. Это обеспечит минимальное количество пыли, что положительно сказывается на сроке службе воздушного фильтра и здоровье оператора, а также улучшает качество поверхности и повышает производительность.
  3. В соответствии с файлом «Уплотнение грунта» соблюдать высоту слоя и количество проходов при работе конкретной виброплитой по конкретному типу грунта. Общее правило для несвязанных грунтов: 1 Нм усилия уплотнения равен 1 см уплотняемого слоя. При этом помните, что при правильно выполненной работе высота слоя сократится примерно на 25 процентов.
  4. Знать характеристики оборудования и соблюдать правила эксплуатации, в том числе соблюдать требования производителя по регулярному техническому обслуживанию.
  5. При уплотнении асфальта используйте водяной бак с системой орошения для увлажнения асфальта и нижней стороны плиты. Это предотвратит прилипание асфальта. Обычно для обеспечения качественного уплотнения достаточно двух проходов.
  6. Во избежание раскалывания и истирания поверхности камней брусчатки, при работе на этой поверхности прикрепите к нижней части плиты подушку. Специально разработанная для этой цели полиуретановая подушка приобретается отдельно.
  7. ЗАПРЕЩАЕТСЯ использовать плиту на бетоне или на слишком твердых, сухих, уплотненных поверхностях. На таких поверхностях плита будет подскакивать, а не вибрировать, что может привести к повреждению плиты и двигателя.
  8. ЗАПРЕЩАЕТСЯ эксплуатировать виброплиту на склонах с углом более 30 градусов и следует очень ограничено использовать на склонах с углом более 20 градусов.

Руководство по выбору ламп 6550 — лампы для усилителей

Первоначальная лампа 6550 представляла собой мощный тетрод грушевидной формы, разработанный для управления мощностью американской компанией Tung-Sol. Позже GE и Philips выпустили бутылки 6550 с прямыми бутылками.

Лампа 6550 стала довольно популярной в американских аудиоусилителях в 1950-х и 1960-х годах из-за ее линейности и высокой выходной мощности. В последующие годы лампы 6550 использовались в популярных гитарных усилителях, особенно в американских версиях Marshall и различных версиях Ampeg.

Подробнее о трубках 6550 можно прочитать на странице нашего каталога 6550.

Сегодня производится несколько качественных ламп 6550. Текущие производственные лампы созданы по образцу оригинальных конструкций TungSol и GE, но с использованием современных технологий и контроля качества. Лампы 6550 текущего производства обеспечивают отличное звучание с высокой надежностью.

Ниже приведено сравнение ламп 6550 текущего производства, которые мы храним.


TungSol 6550

Повторный выпуск TungSol 6550 точно воспроизводит великолепный ретро-вид оригинала.Он имеет отличную динамику с полным и богатым телом, что делает его отличным выбором для аудио, а также для гитарных и басовых усилителей.

TungSol 6550 — наша самая продаваемая трубка 6550.


Электро-Хармоникс 6550EH

Electro-Hamonix 6550EH поставляется в том же флаконе, что и KT88EH. Несмотря на то, что он очень похож на KT88EH, 6550EH не обладает такой большой мощностью, поскольку у него нет тепловых ребер, которые есть на KT88EH.

Акустически, 6550EH очень похож на KT88EH.6550EH очень хорошо работает в басовых усилителях. В аудиоусилителях он обладает большим количеством высокой энергии и глубокими басами, которые хорошо сочетаются с современной записью.


Светлана 6550C

Svetlana 6550C очень похожа на Sovtek 6550WE, но поставляется с дополнительными тепловыми ребрами на пластинчатой ​​коробке для более высокого рассеивания тепла.

Svetlana 6550C предлагает хорошие низкие и высокие частоты, а также хорошую динамику, характерную для звука 6550. Svetlana 6550C — отличный универсал, и это хороший выбор для тех, кто хочет обновить штатную модель или Sovtek 6550, поставляемую с усилителями.


Дж.Дж. 6550

JJ 6550 выпускается в прямом флаконе в стиле GE с фирменной выпуклой крышкой JJ. JJ 6550 обеспечивает хороший плотный тон в гитарных и басовых усилителях.

В аудиоусилителях JJ 6550 работает так же, как JJ KT88, с превосходной трехмерной звуковой сценой, которой известен JJ KT88.


Совтек 6550WE

Sovtek 6550WE — бутылочная бутылка 6550, созданная по образцу оригинальной GE 6550A. Эта лампа – настоящая рабочая лошадка и отличная цена, и поставляется с завода как оригинальная лампа 6550 с большим количеством ампер.Если вам нужно лучшее соотношение цены и качества, Sovtek 6550WE — правильный выбор гитарных и басовых усилителей.

В аудио приложениях Sovtek 6550WE обеспечивает хороший диапазон как в верхнем, так и в верхнем диапазоне. Возможно, он немного более плоский по динамике по сравнению с другими лампами 6550.


СЭД 6550WC

СЭД 6550WC (Крылатый-С) произведен на заводе ОАО «Светлана» в Санкт-Петербурге, Россия.

SED 6550WC была отличной лампой, но, увы, в 2012 году завод прекратил производство ламп.И качество, и количество начали снижаться гораздо раньше, поэтому мы прекратили продажу этих ламп до 2012 года.

Если вы можете найти хорошие NOS или бывшие в употреблении SED 6550WC, их стоит попробовать, хотя вы найдете гораздо лучшую ценность (и, вероятно, надежность) в лампах, подобных текущему производству. Тунгсол 6550.

вакуумная трубка – 6550, Electro-harmonix

440 V 44 W 44 W 440 V 44 W 44 W 44 W 44 W 440 V
T-6550-EH-MS – сопоставленные Sextet версии ReplecteTET 250 ° C
емкости, сетка к другим 18 PF
Емкость, пластина к другим 12.5 PF
емкости
0,88 PF 0.88 PF
Cathode Tex, Tetrode 230 MA
Cationode Tex, Triode 190 мА
Сопротивление схемы сетки (R г ), фиксированные смещения 50 кОм 50 kω
10000730 V – 6,5 В
Нагреватель к катоду напряжение 300 В, -200 В
Тарелка рассеяния, на тетроде (W A ) 42 W
Развитие тарелки, на триод ( W A ) 44 W
Устойчивость к тарелке (R A ) 14,8 кОм
Напряжение пластины, тетроде (U A ) 800 V
Напряжение, триод (U a ) 440 В
Рассеяние экрана 6.6 W
Напряжение экрана 440 V
11.2 MA / V
T-6550-EH-MP – сопоставленная пара версия RUB CALL 250 ° C
емкости, сетка к другим 18 PF 18 PF
емкости, тарелка для других 12,5 PF
0.88 PF
Cathode Tex, Tetrode 230 MA
Текущий катодный, триод 190 мА 190 мА 190 мА
Сопротивление сетки (R г ), фиксированная смещение 50 кОм
Схема сетки (R г ), самообладание 0.24 Mω
Текущий нагреватель 1.6 A
Нагреватель нагревателя 6.0 V – 6.5 V
Нагреватель к нагреванию на катодное напряжение 300 V, -200 V
Тарелка рассеивания, на тетроде (W A ) 42 W
Тарелка рассеивания, на триод (W A ) 44 W
Тарелка (R A ) 14,8 кΩ
Напряжение, тетрод (U и ) 800 В
Пластина Напряжение, триод (U и ) 440 В
6,0 Экран 6,00666 w
Напряжение экрана 440 V 440 V
11.2 MA / V
T-6550-EH-MQ – сопоставленная четверка версия. Температура лампы 250 ° C
емкости, сетка к другим 18 PF 18 PF
емкости, тарелка для других 12,5 PF
0.88 PF
Cathode Tex, Tetrode 230 MA
Текущий катодный, триод 190 мА 190 мА 190 мА
Сопротивление сетки (R г ), фиксированная смещение 50 кОм
Схема сетки (R г ), самообладание 0.24 Mω
Текущий нагреватель 1.6 A
Нагреватель нагревателя 6.0 V – 6.5 V
Нагреватель к нагреванию на катодное напряжение 300 V, -200 V
Тарелка рассеивания, на тетроде (W A ) 42 W
Тарелка рассеивания, на триод (W A ) 44 W
Тарелка (R A ) 14,8 кΩ
Напряжение, тетрод (U и ) 800 В
Пластина Напряжение, триод (U и ) 440 В
6,0 Экран 6,00666 w
Напряжение экрана 440 V 440 V
11.2 MA / V
T-6550-EH – Одноместный Версия Оплушка 250 ° C
емкости, сетка к другим 18 PF 18 PF
емкости, тарелка для других 12.5 PF
емкости, сетки на тарелку 0.88 PF
Cationode Cate, Tetrode 230 мА 230 мА 230 мА 230 мА
Тек катода, триод 190 мА 190 мА
100007324 Mω
Текущий нагреватель 1.6 A
Нагреватель нагревателя 6.0 V – 6.5 V
Нагреватель к нагреванию на катодное напряжение 300 V, -200 V
Тарелка рассеивания, на тетроде (W A ) 42 W
Тарелка рассеивания, на триод (W A ) 44 W
Тарелка (R A ) 14,8 кΩ
Напряжение, тетрод (U и ) 800 В
Пластина Напряжение, триод (U и ) 440 В
6,0 Экран 6,00666 w
напряжение экрана 440 V
11.2 MA / V

Электронастройка: Руководство по электропередаче и их звуки подписи


Фото Энди Эллиса .

Посмотрите на заднюю часть любого полностью лампового усилителя, и вы увидите тепло светящиеся стеклянные бутылки самых разных форм и размеров. Лампы мощности (также известные как выходные лампы), как правило, самые большие в группе, и они обеспечивают последнюю стадию усиления гитарного сигнала перед его подачей на динамики.Однако название «Power Tube» немного обманчиво, потому что эти большие бутылки не просто питают ваши динамики — они на самом деле играют значительную роль в формировании звука и отклика вашего усилителя.

Независимо от производителя, каждый тип ламп — EL34, EL84, 6L6, 6V6, 5881 и т. д. — имеет базовую звуковую индивидуальность. Знакомство с этими тональными характеристиками может быть огромной помощью , пытаетесь ли вы найти новый усилитель с определенными звуковыми характеристиками или просто задаетесь вопросом, можете ли вы изменить звук и ощущение своего усилителя, используя другую мощность. трубки (см. врезку Swapper’s Delight).

Чтобы представить характерные звуки самых популярных ламп, я использовал образцы классического рока 1950-х, 60-х и 70-х годов. Я не хочу сказать, что ламповые усилители хороши только для исполнения классического рока. Но в ту эпоху между американскими и британскими звуками было большее разделение. Кроме того, в те дни музыканты использовали мало эффектов, если вообще использовали их, поэтому часто можно услышать звук гитары, подключенной непосредственно к усилителю, что дает четкие примеры основных звуков, связанных с каждым типом ламп.

Не забудьте посмотреть видеоролик о сравнении ламп мощности, который мы также создали, чтобы вы могли услышать различия между лампами каждого типа .

Предупреждение:

Все ламповые усилители содержат смертельно опасное напряжение. Наиболее опасные напряжения сохраняются в электролитических конденсаторах даже после того, как усилитель был отключен от сети. Прежде чем прикасаться к чему-либо внутри корпуса усилителя, обязательно разрядите эти конденсаторы. Если вы не уверены в правильности этой процедуры, обратитесь к местному техническому специалисту по усилителям .


Рисунок 1. На этой схеме 6L6GC показаны основные детали обсуждаемых нами силовых ламп.

Tech Talk: Анатомия Power Tube

Энергетическая трубка — это, по сути, регулирующий клапан, используемый для регулирования потока электронов. (Вот почему гитаристы по ту сторону Атлантики называют наших маленьких стеклянных друзей «клапанами», а не «трубками».) Электроны текут от части трубки, называемой катодом , к пластине трубки , как показано на рисунке . Рисунок 1 .В то время как все силовые лампы имеют катод и пластину, звуковой характер каждой модели во многом обусловлен специфическими компонентами и конструкцией.

Силовые лампы, которые мы здесь обсуждаем, делятся на три категории: тетрод , пентод и мощность луча . Трубки-тетроды имеют четыре электрода – вышеупомянутые катод и пластину, а также управляющую сетку и сетку экрана . Когда вы включаете ламповый усилитель, на лампу накала в центре колбы поступает напряжение (обычно 6.3V), который нагревает катод, освобождая электроны для подготовки к протеканию тока. На пластину и экран подается большое положительное постоянное напряжение, чтобы притягивать электроны от катода к пластине. Когда ваш усилитель находится в режиме ожидания, напряжения на пластине и экране снимаются, чтобы предотвратить протекание электронов, при этом катод остается теплым для мгновенного протекания тока в любой момент.

На управляющую сетку подается отрицательное постоянное напряжение, которое ограничивает поток электронов от катода к экрану и пластине.Когда напряжение управляющей сетки становится более отрицательным, поток электронов от катода к пластине уменьшается. Когда управляющая сетка становится менее отрицательной, поток электронов увеличивается. Когда электроны с катода ударяются о пластину, другие электроны с пластины могут смещаться и течь к сетке экрана, явление, называемое вторичной эмиссией , которое снижает эффективность трубка

В пентодных и лучевых силовых лампах между сеткой экрана и пластиной добавляется дополнительный электрод, чтобы уменьшить возникновение вторичных излучений.Пентоды добавляют сетку, называемую сеткой подавления , в то время как лампы мощности луча обычно добавляют вместо этого ограничивающий пучок электрод .


Фото Тома Моберли .

6L6GC

  • Электрические характеристики NOS (основные характеристики GE)
  • Классификация по конструкции: «лучевой усилитель мощности»
  • Напряжение накала: 6,3 В
  • Ток накала: 0.9 А
  • Макс. напряжение и мощность пластины: 500 В, 30 Вт
  • Макс. напряжение и мощность экрана: 450 В, 5 Вт

Модель 6L6 была представлена ​​в 1930-х годах и произведена в США. Раньше он в основном использовался в радиоприемниках с металлическим корпусом для предотвращения поломки. Модификации оригинального 6L6, такие как стеклянные оболочки и повышенная мощность, привели к появлению новых обозначений, таких как 6L6G, 6L6GA, 6L6GB и, наконец, 6L6GC (введенный в конце 1950-х годов).Из-за его превосходной мощности и эффективности по сравнению с более ранними версиями 6L6 современные производители ламп производят только 6L6GC. В результате большинство гитаристов и некоторые производители называют 6L6GC просто «6L6». Если вы планируете купить новый 6L6GC из старых запасов (NOS), будьте осторожны, чтобы не заказать оригинальный 6L6 с металлической лампой, который, скорее всего, будет плохо звучать и не сможет отводить тепло от вашего гитарного усилителя.


1960-е Fender Blackface Twin Reverb. Фото предоставлено Tim Mullally and Dave’s Guitar Shop .

6L6GC обычно ассоциируется с классическим американским рок-н-роллом и звуком винтажных усилителей Fender. Fender использовал эту лампу в 60-х годах для таких мощных усилителей, как Bassman, Showman и Twin Reverb. Чтобы получить отличную демонстрацию звука 6L6GC из прошлого, посмотрите выступление Дика Дейла и Del-Tones 1963 года «Miserlou». (Ссылки см. на боковой панели «YouTube It».) Низкие частоты звучат жирно, напористо и сильно. Средние частоты плотные, артикулированные и теплые, подчеркнутые перезвоном верхних частот.6L6GC не ломается легко, а когда это происходит, звук овердрайва плотный и плотный.

KT66 и 5881 являются обычными заменителями 6L6GC. Разработанный в конце 1930-х годов как британский конкурент американскому 6L6, KT66 использовался во многих усилителях Marshall с начала до середины 1960-х годов. Большинство считает, что Эрик Клэптон записал «Hideaway» с Bluesbreakers Джона Мэйолла в 1966 году, используя Marshall JTM45 с KT66. Клэптон нашел свое звучание в ту эпоху, используя бриджевый звукосниматель Les Paul, максимально увеличивая громкость на гитаре и громкость и бас на усилителе для уникально жирного звука овердрайва с большим количеством остроты и сустейна.Попробуйте KT66 вместо 6L6GC для более чистого звука.


6L6GC обычно ассоциируется с классическим американским рок-н-роллом и звуком винтажных усилителей Fender. Fender использовал эту лампу в 60-х годах для таких мощных усилителей, как Bassman, Showman и Twin Reverb. Фото любезно предоставлено Тимом Маллалли из Dave’s Guitar Shop .

5881 предшествует 6L6GC. Он был представлен в начале 1950-х годов как уменьшенная и более прочная версия 6L6G для использования в военных целях.5881 использовался в знаменитом твидовом усилителе Fender Bassman, схема которого была скопирована для первых усилителей Marshall. (Возможно, такие лампы были у Бадди Холли в его Bassman.) Попробуйте 5881 вместо 6L6GC, чтобы уменьшить низкочастотную характеристику и облегчить переход в овердрайв.


Амперметр

Восторг своппера

Замена ламп питания намного сложнее, чем с лампами предусилителя. Лампы предусилителя, такие как знаменитый 12AX7, представляют собой с катодным смещением , что позволяет лампам автоматически регулировать себя, если одна лампа работает немного «горячее» (с большим током пластины) или «холоднее» (меньший ток пластины), чем другая.(Если вам не терпится повеселиться с заменой предусилителя и лампы, загрузите наш подробный PDF-файл, в котором сравниваются тональные характеристики 23 различных 12AX7, представленных сегодня на рынке.) Если в вашем усилителе также установлены силовые лампы с катодным смещением, можно просто подключить к . новая лампа того же типа (или прямая замена) без необходимости регулировки смещения – точно так же, как с новой лампой предусилителя.

Прежде чем мы поговорим подробнее о том, как заменить силовые лампы вашего усилителя на лампы другого типа, давайте немного подробнее обсудим смещение.Большинство мощных усилителей (20 Вт и более) имеют фиксированное смещение , потому что оно более эффективно и дает усилителю большую выходную мощность. Недостатком фиксированного смещения является то, что трубки не могут автоматически регулироваться. Они требуют регулировки смещения, если они работают немного горячее или холоднее, чем оптимальная настройка. Многие сравнивают смещение усилителя с настройкой автомобиля, потому что этот термин относится к настройке «холостого хода» ламп, а оптимальные настройки варьируются от лампы к лампе. Некоторые усилители имеют самонастраивающееся смещение.Другие имеют фиксированную настройку, которую вы можете настроить с помощью внутреннего потенциометра смещения. Другие просто фиксируются, т. е. не регулируются.

С усилителем с фиксированным смещением рекомендуется проверять смещение всякий раз, когда вы меняете силовые лампы. Даже лампы одного и того же типа могут работать немного горячее (то есть с большим анодным током) или холоднее (с меньшим анодным током) в одном и том же усилителе, даже если они одной и той же марки. Многие люди предпочитают использовать электрически согласованные силовые лампы и регулировать смещение каждый раз при их замене в поисках идеальной точки смещения для качества звука и долговечности лампы.

Хорошо, теперь вернемся к идее замены типов трубок. За исключением EL84 и его миниатюрного цоколя с девятью контактами, все силовые лампы, упомянутые в этой статье, имеют восьмиконтактные цоколи восьмеричной формы и могут устанавливаться в одни и те же ламповые гнезда. Однако то, что они кажутся взаимозаменяемыми, не означает, что вы можете случайным образом подключать различные типы ламп к усилителю, не предназначенному для них! Это может привести к повреждению цепи.


Конвертер YJS компании Yellow Jackets.

Например, предположим, что у вас есть усилитель, рассчитанный на использование четырех ламп 6L6GC, и вы хотите услышать, как он звучит с четырьмя лампами KT77. Четыре 6L6GC потребляют около 3,6 90 599 ампер 90 600 (или ампер, обозначаемых математическим символом A) тока от обмотки накала силового трансформатора 6,3 вольта (В) (0,9 A x 4 = 3,6 A), в то время как четыре KT77 потребляют около 5,6 A ( 1,4 А x 4 = 5,6 А). Если силовой трансформатор вашего усилителя не способен выдержать дополнительные 2 А тока накала, вы гарантированно его перебьете.А замена силового трансформатора может стоить несколько сотен долларов, если учесть запчасти и работу.

Итак, что вы можете сделать, чтобы настроить тон своей лампы, если вы не технический специалист? Получите измеритель смещения и научитесь смещать. Измерители смещения позволяют подключить амперметр (амперметр) к гнезду трубки для удобного измерения тока холостого хода. Если вы довольны звуком своих ламп, измерьте ток их холостого хода и используйте его в качестве эталона для смещения будущих ламп того же типа или их прямых заменителей.При смещении нового набора ламп всегда безопаснее начинать с самого холодного положения потенциометра смещения и постепенно повышать его температуру, наблюдая за увеличением текущего измерения на измерителе смещения. Не делайте смещение слишком горячим, иначе пластины ваших ламп начнут светиться красным, и срок службы ламп сократится. Кроме того, убедитесь, что вы играете только на низкой громкости с установленным индикатором смещения, чтобы не повредить индикатор. Если сомневаетесь, обратитесь к технику.

Помимо оптимизации смещения вашего усилителя, вы также можете экспериментировать с новыми звуками даже с существующими типами ламп.Некоторые производители предлагают наборы согласованных ламп (из двух или четырех), которые имеют измерения, основанные на том, сколько анодного тока они потребляют в одной и той же точке смещения. Более горячие лампы будут иметь более высокое значение тока пластины, а более холодные лампы будут иметь более низкое значение тока пластины. И вы действительно можете услышать значительную разницу в тоне, когда силовая лампа работает сильнее или холоднее: при смещении для одинакового тока холостого хода горячая лампа становится громче с меньшими искажениями, а более холодная лампа легче ломается. , что позволяет получить больше ламповых искажений.Вам также следует попробовать лампы разных марок, потому что есть тональные различия.

Один из способов поменять тип силовой лампы без привлечения технического специалиста — попробовать преобразователь, подобный тем, что используются в Yellow Jackets или VHT. (Полное раскрытие: мой работодатель, AmplifiedParts.com, владеет линейкой Yellow Jackets.) Если ваш усилитель поставляется с одним из распространенных типов восьмиканальных ламп (6L6, EL34, 6V6, 6550, 7027 или 7591), эти преобразователи позволяют Вы можете подключить EL84 с катодным смещением на их место без регулировки смещения.Это позволяет вам получить больше ламповых искажений при более низкой общей громкости звука, а также придать вашему усилителю знаменитый британский аромат EL84.

Наконец, если вы хотите полностью заменить его и попробовать другой тип силовой лампы, который не считается прямой заменой исходным силовым лампам вашего усилителя, сначала свяжитесь с производителем усилителя или техническим специалистом. Это может быть возможно, но эксперт должен установить это на основе типов ламп и конкретной рассматриваемой схемы усилителя.


Фото Тома Моберли .

6V6GT

  • Электрические характеристики NOS (основные характеристики GE)
  • Классификация по конструкции: «лучевой усилитель мощности»
  • Напряжение накала: 6,3 В
  • Ток накала: 0,45 А
  • Макс. номинальное напряжение и мощность: 350 В, 14 Вт
  • Макс. напряжение и мощность экрана: 315 В, 2,2 Вт


Fender Tweed Champ 1950-х годов. Фото предоставлено Tim Mullally and Dave’s Guitar Shop .

Как младший брат 6L6, 6V6 начинался как металлическая труба в 1930-х годах. Кульминацией разработок 1940-х годов стало стекло 6V6GT, которое мы знаем сегодня. Поскольку оригинальный металлический 6V6 больше не производится, большинство гитаристов называют 6V6GT просто «6V6». 6V6GT обычно ассоциируется со студенческими усилителями Fender 50-х и 60-х годов, такими как Princeton и Champ. Эрик Клэптон записал «Layla» с Дереком и домино на Champ.


Fender Blackface Princeton 1960-х годов — у 6V6GT более прямолинейный тон, чем у 6L6GC, с уменьшенными низкими частотами и немного меньшим перезвоном высоких частот. Фото предоставлено Tim Mullally and Dave’s Guitar Shop .

У 6V6GT более прямолинейный тон, чем у 6L6GC, с уменьшенными низкими частотами и немного меньшим перезвоном высоких частот. Он легче переходит в овердрайв и может быть полезен для получения классического американского тона с ламповым искажением на относительно низких уровнях.


Фото Тома Моберли .

EL34

  • Электрические характеристики NOS (Руководство по данным Philips)
  • Классификация по конструкции: «А.Ф. выходной пентод»)
  • Напряжение накала: 6,3 В
  • Ток накала: 1,5 А
  • Макс. номинальное напряжение и мощность: 800 В, 25 Вт
  • Макс. напряжение и мощность экрана: 500 В, 8 Вт

Впервые представленный в начале 1950-х годов в Нидерландах, EL34 обычно ассоциируется с британским звуком усилителей Marshall с высоким коэффициентом усиления.В 1966 году Marshall перешли с KT66 на EL34 в качестве предпочтительной лампы. В сентябре того же года Джими Хендрикс прибыл в Англию, чтобы сформировать группу Jimi Hendrix Experience, и, следуя примеру Пита Таунсенда из The Who, начал крутить усилители Marshall. Низкочастотная характеристика EL34 тоньше и, возможно, хуже, чем у 6L6GC. С плотной серединой и четкими верхами EL34 легче перегружается, чем 6L6GC, обеспечивая более мягкое искажение кранча.


A 1959 Super Lead Plexi, серийный номер 12237 — с плотной серединой и четкими высокими частотами EL34 легче перегружается, чем 6L6GC, обеспечивая более мягкое искажение кранча. Фото предоставлено Marshall Amplification .

6CA7 и KT77 являются обычными заменителями EL34. 6CA7 – это американское обозначение EL34, а в некоторых версиях 6CA7 вместо настоящего пентода используется лучевая силовая конструкция. Попробуйте 6CA7 вместо EL34 для более выраженной низкочастотной характеристики с небольшим запасом по перегрузке.

Тональные различия между KT77 и EL34 не столь значительны, но есть существенное конструктивное отличие: у KT77 нет внутреннего соединения на первом контакте, как у EL34 и 6CA7.Это может облегчить установку KT77 в некоторые американские усилители, разработанные для 6L6GC, что дает более британский звук. Производители усилителей часто использовали наконечник 1 лампового разъема для других схемных соединений, несовместимых с EL34. Может быть, поэтому в техническом описании MOV (Marconi-Osram Valve Co.) KT77 обозначен как имеющий «международную восьмеричную» основу? Если нет, то, по крайней мере, это помогает нам помнить, что есть разница между распиновкой EL34 и КТ77.


Фото Тома Моберли .

EL84

  • Электрические характеристики NOS (Руководство по данным Philips)
  • Классификация по конструкции: «А.Ф. Выходной пентод”
  • Напряжение накала: 6,3 В
  • Ток накала: 0,76 А
  • Макс. номинальное напряжение и мощность: 300 В, 12 Вт
  • Макс. напряжение и мощность экрана: 300 В, 2 Вт

Еще одно творение начала 1950-х годов из Нидерландов, EL84, вероятно, было разработано из соображений доступности и помогло сделать стереосистемы Hi-Fi более доступными для широких масс.EL84 обычно ассоциируется с британским звучанием усилителей Vox. Его почти лучеобразная фокусировка яркая и четкая, с большим количеством высокочастотного блеска, легко переходящего в плотное искажение овердрайва. The Beatles заключили сделку с Vox в 1962 году, навсегда отождествив AC30 и его четыре силовые лампы EL84 с ранним звуком British Invasion.


Серая панель 1960-х Vox AC30 Top Boost — EL84 обычно ассоциируется с британским звучанием усилителей Vox. Его почти лучеобразная фокусировка яркая и четкая, с большим количеством высокочастотного блеска, легко переходящего в плотное искажение овердрайва. Фото предоставлено Tim Mullally and Dave’s Guitar Shop .

Американское обозначение EL84 — 6BQ5. В некоторых версиях 6BQ5 используется лучевая силовая конструкция вместо настоящей пентодной. Между 6BQ5 и EL84 нет существенной тональной разницы. Многие торговые марки имеют как американские, так и европейские обозначения (например, 6BQ5/EL84).


Фото Тома Моберли .

6550

  • Электрические характеристики NOS (Руководство по приемной трубке RCA)
  • Классификация по конструкции: «балочная силовая труба»
  • Напряжение накала: 6.3 В
  • Ток накала: 1,6 А
  • Макс. напряжение и мощность пластины: 600 В, 35 Вт
  • Макс. напряжение и мощность экрана: 400 В, 6 Вт

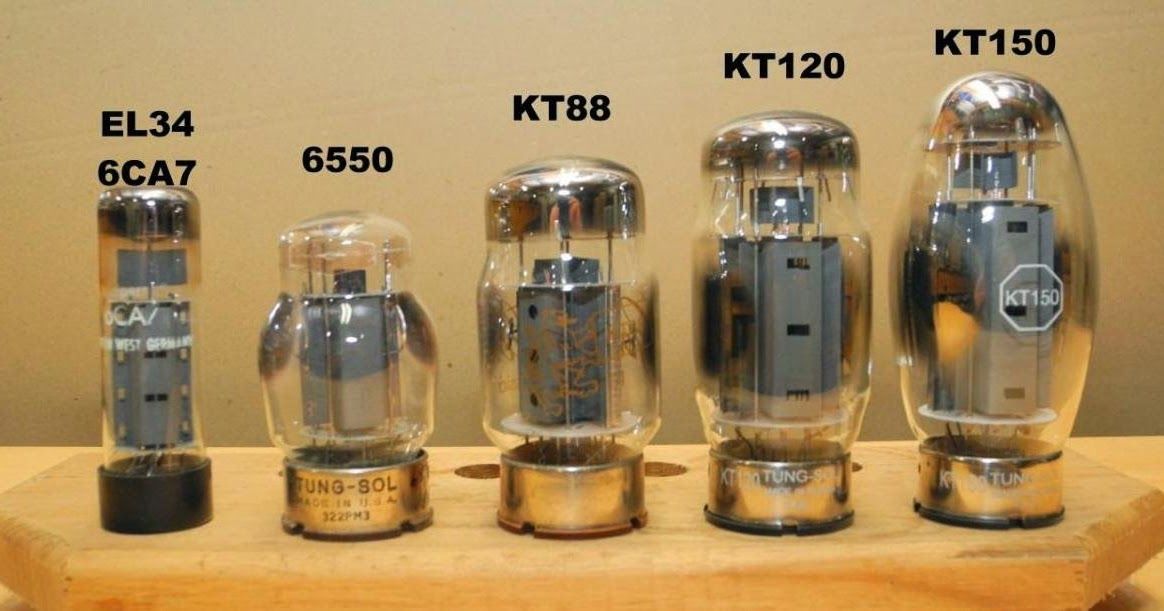

Представленный в середине 1950-х годов и произведенный в США, 6550 удовлетворил требования Hi-Fi-аудио по большей мощности и меньшему искажению. В начале 1970-х Ampeg использовала шесть 6550 в своем усилителе SVT («Super Vacuum Tube»), создавая чрезвычайно чистый, округлый и теплый звук, который стал классикой для басистов.

6550 обычно не используется в гитарных усилителях, но в 1970-х годах дистрибьютор Marshall в США продал много гитарных усилителей JMP с 6550 вместо EL34. (Предположительно, многие EL34 были неисправны к тому времени, когда они прибыли в США, и дистрибьютор пришел к выводу, что защищенный 6550 имеет больше шансов выжить в течение срока гарантии.)


В начале 1970-х компания Ampeg использовала шесть 6550 в своем усилителе SVT, создавая чрезвычайно чистый, округлый и теплый звук, который стал классикой для басистов. Фото предоставлено Чикагской музыкальной биржей .

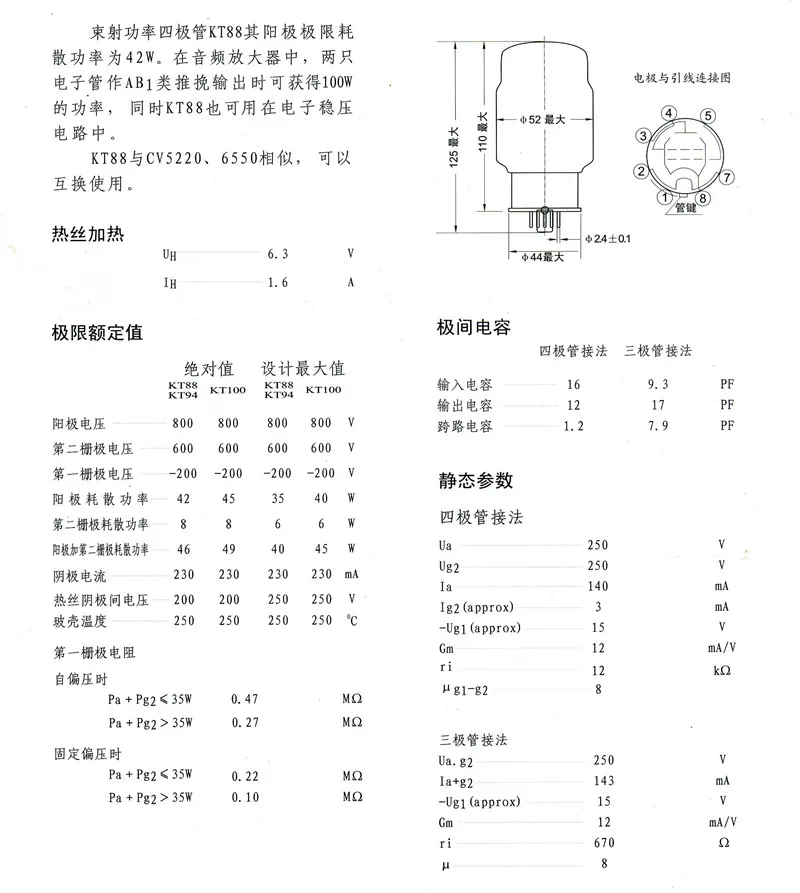

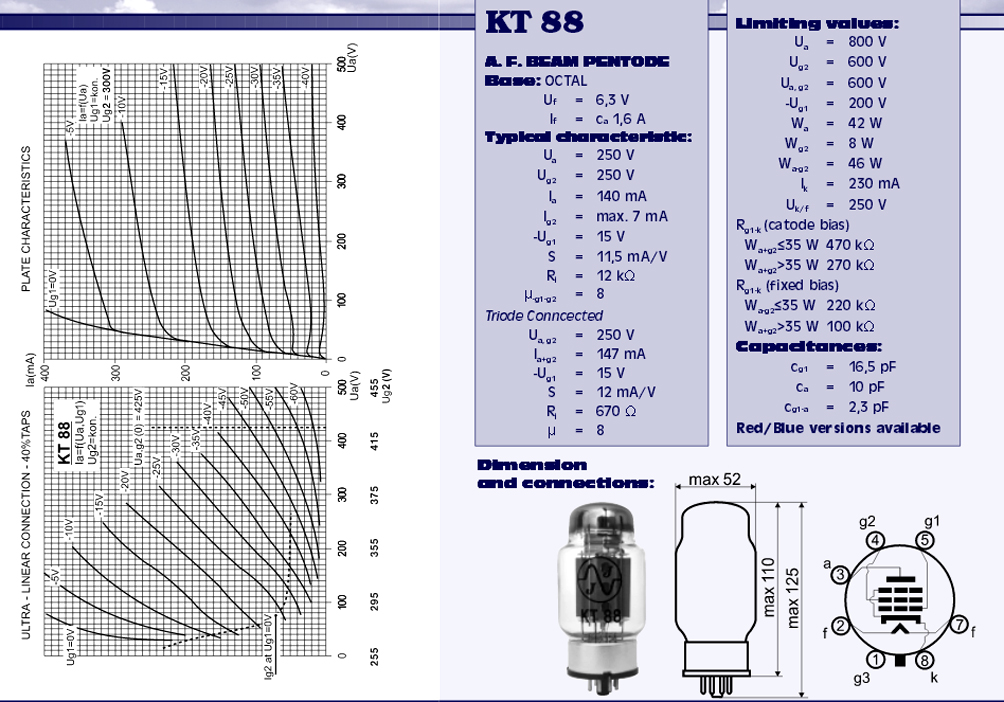

KT88 является обычной заменой 6550. Между этими двумя типами нет существенной разницы в тоне. При использовании с гитарой эти два типа ламп звучат плотно, ярко и мощно, с легким хрустом овердрайва и относительно небольшой компрессией по сравнению с другими лампами. Они могут быть полезны для поддержания чистого звука на высокой громкости или для сохранения акцента на искажении предусилителя вместо искажения усилителя мощности.


Трубки и клапаны: сегодня и завтра

В наши дни производители со всего мира разрабатывают усилители как на традиционно британских «ламповых», так и на американских «ламповых», воссоздавая классические тона и отвечая требованиям новых музыкальных стилей.Почему так много гитаристов до сих пор без ума от ламповых усилителей? Я думаю, что их непрекращающаяся популярность во многом связана с грубой красотой и теплотой тона, которые трудно описать, но это так приятно!

YouTube Это

Этот клип 1963 года с участием Дика Дейла и группы Del-Tones демонстрирует громкий, отчетливый звук мощных ламп 6L6GC, использовавшихся в больших усилителях Fender той эпохи.


Широко распространено мнение, что легендарное выступление Эрика Клэптона «Hideaway» с Bluesbreakers Джона Мэйолла было воспроизведено через Marshall JTM с силовыми лампами KT66.


Fender Bassman Бадди Холли, вероятно, имел 5881 лампу, как это можно услышать в исполнении «Пегги Сью» 1957 года на танцевальной вечеринке Артура Мюррея .


Эрик Клэптон записал «Layla» с Derek & the Dominoes на Fender Champ с 6V6GT.


В то время как Джими Хендрикс часто использовал усилители Fender в студии, его живой звук исходил от усилителей Marshall, вероятно, питаемых лампами EL34.


Оцените усилители Vox, оснащенные EL84, на этом живом выступлении в Манчестере, Англия, 1963 год.


Уолтер Беккер из Steely Dan воспроизводит классический звук SVT с усилителем 6550 в исполнении Midnight Special 1973 года «Reelin’ in the Years».

Тендерная возможность: 6550–Цитогенетические зонды и реагенты

является частью сети здравоохранения Desert Pacific (VISN 22) и является одним из самых диверсифицированных поставщиков третичной медицинской помощи в штате Вирджиния. Это учебная больница, предоставляющая полный спектр услуг для пациентов, с самыми современными технологиями, а также с обучением и исследованиями.Это также увеличивает одну из самых больших и самых разнообразных популяций пациентов в системе VA. Секция стала справочной лабораторией для других учреждений VISN 22 по цитогенетическому тестированию. Это позволило VISN 22 получить выгоду от снижения стоимости рассылки, а также сокращения времени обработки. Для поддержания собственной лаборатории отдел цитогенетики требует использования специальных зондов и реагентов, используемых для тестирования. Конкретный материал необходим для продолжения работы, поскольку он прошел проверку, что является требованием для первоначального использования и постоянного тестирования.Из-за стоимости и объема необходимых реагентов и расходных материалов ежегодный заказ на поставку наиболее эффективен для целей заказа. Он будет использоваться по мере необходимости на основе образцов, отправленных в отдел для тестирования. 3. Область применения Поставщик должен поставлять наборы, эквивалентные зондам и реагентам Sysmex Cytocell или эквивалентные им: -A2FGFR1 BreakapartLPS0182D13S319 Датчик для удаления DELETION Plus (100 л)LPH068-A15P53 (TP53) Набор датчиков для удаления FISHUSA-LPH 017154.Часы работыОбычные часы работы в VAGLAHS: с 7:30 до 17:00 с понедельника по пятницу, за исключением федеральных праздников. Однако служба работает круглосуточно и без выходных, поэтому могут быть случаи, когда рабочий день поставщика может выходить за рамки этого периода. Поставщик должен согласовать это время с назначенным менеджером программы. В соответствии с 5 U.S.C. 6103, исполнительный указ 11582 и публичный закон 94-97, следующие национальные праздники соблюдаются и для целей настоящего контракта определяются как законные федеральные официальные праздники: Новый год1 января День рождения Мартина Лютера Кинга3-й понедельник январяДень президентаПоследний понедельник январяДень памятипоследний Понедельник январяДень независимости4 июля День трудаПервый понедельник сентябряДень КолумбаВторой понедельник октябряДень ветеранов11 ноября День благодаренияЧетвертый четверг ноябряРождество 25 декабря Если праздник выпадает на воскресенье, следующий понедельник будет отмечаться как национальный праздник.Если выходной день выпадает на субботу, предшествующая пятница отмечается государственными органами США как национальный праздник. стандартный договорный язык, законы об условиях и положения. Брандмауэр и веб-сервер поставщика должны соответствовать или превосходить минимальные государственные требования к безопасности. Все правительственные данные должны быть защищены одобренным брандмауэром.О любых нарушениях безопасности или попытках нарушения следует сообщать менеджеру проекта VA и сотруднику по информационной безопасности штаб-квартиры VBA как можно скорее. Поставщик должен следовать всем применимым политикам и процедурам VA, регулирующим информационную безопасность, особенно тем, которые относятся к сертификационной аккредитации. Подрядчик должен соблюдать пункт о безопасности Регламента о приобретении по делам ветеранов (VAAR) VAAR-852.273-75 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ДЛЯ НЕСЕКРЕТНЫХ ИНФОРМАЦИОННО-ТЕХНОЛОГИЧЕСКИХ РЕСУРСОВ, размещенный в разделе C.Пункты контракта (a) Подрядчик и его персонал должны подчиняться тем же федеральным законам, положениям, стандартам и политикам в отношении виртуальных активов, что и персонал в отношении виртуальных активов, в отношении информации и безопасности информационных систем. К ним относятся, помимо прочего, Федеральный закон об управлении информационной безопасностью (FISMA), Приложение III к циркуляру OMB A-130, а также руководства и стандарты, доступные в Национальном институте стандартов и технологий Министерства торговли (NIST). Это также включает в себя использование общих конфигураций безопасности, доступных на веб-сайте NIST по адресу: http://checklists.nist.gov (b) Чтобы обеспечить наличие надлежащих средств контроля безопасности, Подрядчики должны следовать процедурам, изложенным в «Требованиях безопасности/конфиденциальности информации и информационных систем VA для ИТ-контрактов», размещенных на следующем веб-сайте: http://www. .iprm.oit.va.gov4.2 Безопасность персонала по контракту Все сотрудники подрядчиков, которым требуется доступ к компьютерным системам Департамента по делам ветеранов, должны пройти предварительное расследование и получить положительное решение от Центра безопасности и расследований штата Вирджиния (07C). ).Уровень фонового расследования безопасности будет соответствовать Директиве VA 0710 от 10 сентября 2004 г. и доступен по адресу: http://www.va.gov/pubs/asp/edsdirec.asp (Руководство VA 0710, Приложение A, Таблицы). 1-3). Соответствующие формы для расследования биографических данных (BI) будут предоставлены после заключения контракта (или заказа на задание), их необходимо заполнить и вернуть в Центр безопасности и расследований VA (07C) в течение 30 дней для обработки. Подрядчики будут уведомлены 07C, когда BI будет завершен и вынесено решение.Эти требования применимы ко всему персоналу субподрядчиков, которому требуется одинаковый доступ. Если расследование проверки безопасности не завершено до даты начала контракта, сотрудник может работать над контрактом, пока обрабатывается проверка безопасности, но подрядчик будет нести ответственность за действия тех лиц, которых он направляет для выполнения работы. ВА. В случае причинения ущерба в результате работы, выполняемой персоналом подрядчика в рамках контракта, подрядчик несет ответственность за ресурсы, необходимые для устранения инцидента.Предложения претендента должны демонстрировать соответствие существенным физическим, функциональным или эксплуатационным характеристикам, указанным в этом запросе, в противном случае он будет считаться не отвечающим требованиям. Технические характеристики для этого требования перечислены для фирменного наименования или эквивалента в соответствии с FAR 52.211-6. Указанная предоставленная информация предназначена для описательного, а не ограничительного характера и указывает на качество, которое будет удовлетворительным. Заинтересованные стороны несут полную ответственность за обеспечение того, чтобы их представление продемонстрировало правительству, что они могут указать фирменное наименование или эквивалент запрашиваемых поставок.(vii) Требования к доставке: Место доставки: VA Greater Los Angeles Healthcare System, 11301 Wilshire Blvd., Los Angeles, CA графика без дополнительного соглашения между Подрядчиком и Специалистом по контрактам в соответствии с 52.212-4(c) и 52.217-6. Все перевозки должны включать цены в рамках расписания и пункта назначения FOB. (viii) Положение в 52.212-1, Инструкции для коммерческих позиций претендентов, применяется к этому запросу. Приложение: Все котировки претендентов для этого запроса должны быть получены в электронном виде по электронной почте не позднее четверга, 18 ноября 2021 г., 13:00 по тихоокеанскому стандартному времени. Обязательно укажите номер запроса 36C26222Q0097 в строке темы электронного письма. Любые котировки оферента, полученные после установленной даты/времени, считаются не отвечающими требованиям и не будут рассматриваться для присуждения. Любые вопросы, касающиеся этого запроса, должны быть получены в электронном виде по электронной почте не позднее пятницы, 12 ноября 2021 г., 13:00 по тихоокеанскому времени.Предложения должны быть отправлены по электронной почте Clift Domen по адресу [email protected] Заявители должны отправить по электронной почте следующее: Заявители должны заполнить все разблокированные поля/вкладки (определить свои поля или вкладки) Приложения A, соответствующего требованиям, установленным характерными характеристиками и приведенными ниже инструкциями. Претенденты должны заполнить столбец K вкладок 1 или цены за единицу. Претенденты должны дополнительно заполнить столбцы FH вкладок 1, если они предоставляют эквивалентный продукт. При предоставлении эквивалентного продукта претенденты должны либо предоставить информацию о том, насколько их продукт соответствует существенным характеристикам в столбце I, либо в качестве альтернативы может указать, где в общем представлении оферента можно найти эту информацию.Дополнительную информацию см. в 52.211-6. Заявитель должен предоставить следующую информацию о Компании на вкладках 2 Приложения A в столбце B: Название компанииАдресНомер телефонаЭлектронная почтаТочка контакта Фирмы DUNS#Заявитель должен предоставить подтверждение того, что его товары не являются серым рынком, например, примеры на странице с разделом Предметы серого рынка. (ix) 52.212-2 — Оценка — коммерческие предметы (октябрь 2014 г.) (a) Правительство присудит контракт, вытекающий из этого запроса, ответственному оференту, чье предложение, соответствующее запросу, будет наиболее выгодным для правительства. , цена и другие факторы учитываются.Следующие факторы должны использоваться для оценки предложений: Предложение с наименьшей ценой, которое соответствует всем существенным характеристикам, указанным в приложении B, и (любым другим заявленным требованиям, таким как дополнительные требования к доставке), которое является одновременно отзывчивым и ответственным. Приемлемость оборудования/услуг должна быть установлена ​​путем рассмотрения каждого представленного предложения назначенным(и) оценщиком(ами) и проверкой того, что любые равноценные позиции соответствуют существенным характеристикам, включенным в эту заявку. Заявки на участие в этом запросе должны содержать четкие, неопровержимые и убедительные доказательства того, что равноценные товары соответствуют всем существенным характеристикам (см. Приложение А).Предложения, включающие какие-либо предметы, не определенные как Торговая марка или Равные, будут считаться неприемлемым предложением. Дополнительную информацию см. в 52.211-6 Торговая марка или эквивалент. (b) Опции. Правительство будет оценивать предложения для целей присуждения, добавляя общую стоимость всех вариантов к общей цене основного требования. Правительство может определить, что предложение является неприемлемым, если цены опциона значительно несбалансированы. Оценка опционов не обязывает Правительство исполнять опцион(ы).(c) Письменное уведомление о присуждении или принятии предложения, отправленное по почте или иным образом предоставленное выигравшему оференту в течение срока для принятия, указанного как минимум в шестьдесят дней, приводит к заключению обязывающего договора без дальнейших действий со стороны какой-либо из сторон. До истечения срока действия оферты Правительство может принять оферту (или часть оферты), независимо от того, ведутся ли переговоры после ее получения, если до присуждения решения не получено письменное уведомление об отзыве. (Конец положения)(x ) Должен включать заполненную копию положения на 52.212-3 — Заявления и сертификаты оферентов — Коммерческие товары, с этим запросом или убедитесь, что SAM.gov обновляет текущую информацию. (xi) К этому применяется пункт 52.212-4, Условия контракта — Коммерческие товары. приобретение. (xii) К этому приобретению применяется пункт 52.212-5 «Условия контракта, необходимые для выполнения устава или исполнительных распоряжений — Коммерческие объекты». (xiii) Также применяются следующие пункты: 52.211-6 — Торговая марка или эквивалент (Август 1999 г.) (a) Если предмет в этом запросе указан как торговая марка или эквивалент, описание покупки отражает характеристики и уровень качества, которые удовлетворят потребности правительства.Основные физические, функциональные или эксплуатационные характеристики, которым должны соответствовать одинаковые продукты, указываются в тендерной заявке. (b) Чтобы быть рассмотренными на предмет присуждения, предложения одинаковых продуктов, включая аналогичные продукты производителя торговой марки, должны (1) соответствовать основным физические, функциональные или эксплуатационные характеристики, указанные в этом запросе; (2) четко идентифицировать товар по (i) фирменному наименованию, если таковое имеется; и (ii) номер производителя или модели; (3) включать описательную литературу, такую ​​как иллюстрации, чертежи, или четкую ссылку на ранее предоставленные описательные данные или информацию, доступную сотруднику по контрактам; и (4) Четко описать любую модификацию, которую оферент планирует внести в продукт, чтобы привести его в соответствие с требованиями тендера.Отметьте любой описательный материал, чтобы четко показать изменение. (c) Сотрудник по контрактам будет оценивать равноценные продукты на основе информации, предоставленной оферентом или указанной в предложении и доступной для Сотрудника по контрактам. Сотрудник по контрактам не несет ответственности за обнаружение или получение какой-либо информации, не указанной в предложении. (d) Если оферент четко не укажет в своем предложении, что предлагаемый продукт является равноценным продуктом, оферент должен предоставить фирменный продукт, указанный в оферте. ходатайство.(Конец статьи) 52.217-6 -? Вариант увеличения количества (март 1989 г.) Правительство может увеличить количество поставок, указанное в Списке, по указанной цене за единицу. Сотрудник по контрактам может воспользоваться опционом, направив письменное уведомление Подрядчику в течение 10 дней. Доставка добавленных предметов будет продолжаться с той же скоростью, что и аналогичные предметы, требуемые по контракту, если стороны не договорятся об ином. (Конец пункта) 52.217-8 — Возможность продления срока службы. (ноябрь 1999 г.) Правительство может потребовать продолжения оказания любых услуг в пределах и по ставкам, указанным в контракте.Эти ставки могут быть скорректированы только в результате пересмотра действующих ставок заработной платы, предоставленных министром труда. Положение опциона может быть исполнено более одного раза, но общее продление исполнения по настоящему договору не должно превышать 6 месяцев. Сотрудник по контрактам может воспользоваться опционом, направив Подрядчику письменное уведомление в течение 30 дней. (Конец пункта) 52.223-99 Обеспечение надлежащих протоколов безопасности в связи с Covid-19 для федеральных подрядчиков (октябрь 2021 г.) (ОТКЛОНЕНИЕ) (a) Определение. В данном пункте Соединенные Штаты или их отдаленные районы означают (1) пятьдесят штатов; (2) округ Колумбия; (3) Содружества Пуэрто-Рико и Северных Марианских островов; (4) территории Американского Самоа, Гуама и Виргинских островов Соединенных Штатов; и (5) второстепенные отдаленные острова острова Бейкер, острова Хауленд, острова Джарвис, атолла Джонстон, рифа Кингман, островов Мидуэй, острова Навасса, атолла Пальмира и атолла Уэйк.(б) Полномочия. Этот пункт реализует Исполнительный указ 14042 «Об обеспечении надлежащих протоколов безопасности COVID для федеральных подрядчиков» от 9 сентября 2021 г. (опубликован в Федеральном реестре 14 сентября 2021 г., 86 FR 50985). (в) Соответствие. Подрядчик должен соблюдать все инструкции, в том числе рекомендации, переданные через раздел «Часто задаваемые вопросы», с поправками, внесенными во время выполнения настоящего контракта, для рабочих мест подрядчиков, опубликованные Целевой группой по безопасным федеральным трудовым ресурсам (Руководство целевой группы) по адресу https:/www.saferfederalworkforce.gov/contractors/.(d) Субконтракты. Подрядчик должен включить содержание этого пункта, включая этот параграф (d), в субподряды на любом уровне, которые превышают порог упрощенного приобретения, как определено в Положении о федеральных закупках 2.101 на дату присуждения субподряда, и предназначены для услуг, включая строительство , исполненные полностью или частично в Соединенных Штатах или их отдаленных районах. (Конец пункта) Товары на сером рынке (a) Товары на сером рынке — это товары производителей оригинального оборудования (OEM), которые продаются по неавторизованным каналам в условиях прямой конкуренции с авторизованными дистрибьюторами.Эта закупка предназначена для новых OEM-запасов медицинского назначения, медицинского оборудования и / или контрактов на обслуживание медицинского оборудования (т. е. запасных частей) для медицинских центров штата Вирджиния. Восстановленные товары или товары с серого рынка не принимаются. (b) Поставщик должен быть OEM, авторизованным дилером, авторизованным дистрибьютором или авторизованным реселлером для предлагаемых медицинских материалов, медицинского оборудования и / или контрактов на обслуживание медицинского оборудования (т. е. запасных частей). , подтвержденное авторизационным письмом или другими документами от OEM, таким образом, гарантия и обслуживание OEM предоставляются и поддерживаются OEM.Все лицензирование программного обеспечения, гарантия и обслуживание, связанные с предметами медицинского назначения, медицинским оборудованием и/или контрактами на обслуживание медицинского оборудования, должны соответствовать положениям и условиям OEM. выполнение заказа/награды является нарушением контракта. Соответственно, VA оставляет за собой право применять любое из своих договорных средств правовой защиты. Это включает в себя расторжение контракта или, исключительно по выбору VA, разрешение Продавцу заменить, без каких-либо затрат для правительства, любые переработанные или серые товары, доставленные в медицинское учреждение VA после обнаружения таких предметов.(Конец пункта) 52.252-2 – Пункты, включенные посредством ссылки (февраль 1998 г.) Этот контракт включает один или несколько пунктов посредством ссылки, с такой же силой и действием, как если бы они были даны в полном тексте. По запросу сотрудник по контрактам предоставит их полный текст. Кроме того, полный текст пункта можно получить в электронном виде по этому/этим адресам:http://www.acquisition.gov/far/index.html http://www.va.gov/oal/library/ vaar/index.asp52.204-18Содержание кодекса коммерческих и государственных организаций, август 2020 г. 52.209-6 Защита интересов правительства при заключении субподрядных договоров с подрядчиками, деятельность которых отстранена, приостановлена ​​или предложена к отстранению Июнь 2020 г. 52.232-18Наличие средствАпрель 1984 г.52.232-33 Оплата с помощью электронной системы перевода средств для управления контрактами Октябрь 2018 г. 52.233-1 Споры Май 2014 г. 52.233-3 Протест после награда, август 1996 г. 852.203-70 Коммерческая реклама, май 2018 г. 852.232-72 Электронная подача платежных требований, ноябрь 2018 г. (конец пункта) с той же силой и эффектом, как если бы они были даны в полном тексте.По запросу сотрудник по контрактам предоставит их полный текст. Оферент предупреждается о том, что перечисленные положения могут включать блоки, которые должны быть заполнены оферентом и представлены вместе с котировкой или офертой. Вместо представления полного текста этих положений оферент может идентифицировать положение по идентификатору абзаца и предоставить соответствующую информацию со своим предложением или котировкой. Кроме того, полный текст положения о тендере может быть доступен в электронном виде по этому/этим адресам: http://www.Acquisition.gov/comp/far/index.htmlhttp://www.va.gov/oal/library/vaar/index.asp52.204-7Система управления наградамиоктябрь 2018 г.52.204-16Отчетность Кодекса коммерческих и государственных организацийавгуст 2020 г. 52.209-7Информация об ответственности ВопросыОктябрь 2018 г. 52.217-5Оценка опционовИюль 1990 г.52.233-2Вручение протестаСентябрь 2006 г.852.233-70Содержание протеста/альтернативное разрешение споровоктябрь 2018 г.852.252-70Положения или пункты о ходатайстве, включенные ссылкой Январь 2008 г. (конец предоставления) 2CTRAL
262-OFF Лонг-Бич ВАНЛО
  • 4811 AIRPORT PLAZA DRIVE SUITE 600 LONG BEACH CA
  • Домен, Клифт, специалист по контрактам, телефон 562-766-2241, электронная почта Клифт.Домен@va.gov
  • Агентство:   ДЕЛА ВЕТЕРАНОВ, ОТДЕЛ, КА Описание:   (i) Это комбинированный синопсис/заявка на коммерческие товары, подготовленный в соответствии с форматом, указанным в подразделе 12.6, дополненный дополнительной информацией, содержащейся в настоящем уведомлении. Это объявление представляет собой единственное ходатайство; предложения запрашиваются, и письменное предложение не будет выпущено. (ii) Номер запроса 36C26222Q0097 выдается как запрос котировок (RFQ) в сочетании с FAR — Часть 13 Упрощенные процедуры приобретения и представляет собой единственное предложение. Правительство намерено заключить единый контракт с твердо фиксированной ценой (FFP). (iii) Положения и пункты этого документа вступают в силу на основании Циркуляра о федеральных закупках 2021-07 от 10 сентября 2021 г.(iv) Это предложение направлено на присуждение контракта на основе полной и открытой конкуренции с бизнесом, связанным с кодом 325413 Североамериканской системы промышленной классификации NAICS, со стандартным размером 1250 сотрудников. (v) См. Приложение А для списка номеров статей, статей, количеств и единиц измерения. (vi) Департамент по делам ветеранов (VA) стремится закупить лабораторные цитогенетические зонды для системы здравоохранения VA Большого Лос-Анджелеса. Этот запрос направлен на выполнение следующего технического задания: Период выполнения/сроки поставки: период выполнения начнется 01.12.2021 30.11.2022Техническое задание — VISN22 Службы патологии и лабораторной медицины Sysmex Cytogenetic Probes1.Введение Целью настоящего технического задания (ТЗ) является определение задач и обязанностей поставщика при поставке реагентов для цитогенетического тестирования для отделения патологии и лабораторной медицины для VISN22 в системе здравоохранения штата Вирджиния Большого Лос-Анджелеса.2. Фон VAGLAHS по адресу 11301 Wilshire Blvd, CA
    Тендерные документы:   Скачать документ

    Официальный(е) документ(ы) тендерного предложения, размещенный агентством, часто включающий подробные спецификации, требования, формы и указания, необходимые для подачи тендерного предложения.

    Все продукты | Schneider Electric Малайзия

  • Доступ к энергии

  • Автоматизация и управление зданием

  • Критическая мощность, охлаждение и стойки

  • Промышленная автоматизация и управление

  • Низковольтные изделия и системы

  • Распределение среднего напряжения и автоматизация сети

  • Жилой сектор и малый бизнес

  • Аккумулятор солнечной энергии и энергии

  • Уведомление о периоде общественного обсуждения – проект разрешения на качество воздуха 6550-R2 для монументального бетона

    ПУБЛИЧНОЕ УВЕДОМЛЕНИЕ

    Проект разрешения на качество воздуха 6550-R2, ООО «Монументал Бетон», Эксплуатация существующего завода по производству товарного бетона по адресу 3 DC Village Lane SW

    Настоящим сообщается, что в соответствии с 20 DCMR §210 Отдел качества воздуха (AQD) Министерства энергетики и окружающей среды (DOEE), расположенный по адресу 1200 First Street NE, 5 th Floor, Washington, DC, намеревается выдать разрешение №6550-R2 компании «Monumental Concrete, LLC» для эксплуатации существующего завода по производству товарных бетонных смесей, расположенного по адресу: 3 DC Village Lane SW, Вашингтон, округ Колумбия. Контактным лицом для объекта является Ребекка МакКоллум, генеральный директор, по телефону 202-563-5209.

    Выбросы:

    На основании расчетов выбросов, предоставленных предприятием, завод по производству товарного бетона может иметь следующие выбросы:



    Загрязнитель

    Максимальные годовые выбросы

    (тонн/год)

    Общее количество твердых частиц (PM Total)

    2.78

    Двуокись серы (SO 2 )

    0,02

    Оксиды азота (NOx)

    1,69

    Летучие органические соединения (ЛОС)

    0,02

    Оксид углерода (СО)

    0,42

    Предлагаемые пределы выбросов следующие:

    1. Выбросы пыли должны быть сведены к минимуму в соответствии с требованиями 20 DCMR 605 и «Эксплуатационные ограничения» данного разрешения.

    2. Запрещается выброс летучей пыли при обработке, просеивании, дроблении, измельчении, транспортировке, смешивании или других операциях или процессах промышленного типа. [20 DCMR 605.2]

    3. Выброс общего количества взвешенных твердых частиц в атмосферу в результате любого процесса не должен превышать трех сотых (0,03) грана на сухой стандартный кубический фут выхлопных газов. [20 DCMR 603.1]

    4. Выброс общего количества взвешенных твердых частиц из завода по производству товарного бетона не должен превышать 40 фунтов в час.[20 DCMR 603.1 и Приложение 6-1]

    5. Суммарные выбросы взвешенных твердых частиц из котла не должны превышать 0,13 фунта на миллион БТЕ подведенного тепла. [20 DCMR 600.1]

    6. Видимое излучение не должно исходить от оборудования, на которое распространяется это разрешение, за исключением того, что выбросы, не превышающие сорок процентов (40%) непрозрачности (неусредненные), разрешены в течение двух (2) минут в течение любого шестидесяти (60) минутного периода и в течение совокупного двенадцать (12) минут в течение любых двадцати четырех часов (24 ч.) период во время запуска, очистки, регулировки органов управления горением или неисправности оборудования. [20 DCMR 606.1]

    7. Выброс в атмосферу пахучих или других загрязнителей воздуха из любого источника в любом количестве и с любыми характеристиками и продолжительностью, который наносит или может нанести вред общественному здоровью или благополучию или который мешает разумному осуществлению жизни или имущество запрещено. [20 DCMR 903.1]

    Заявка на эксплуатацию существующего завода по производству товарного бетона, а также проект разрешения и сопроводительные документы доступны для публичного ознакомления в AQD, а копии могут быть предоставлены с 8:15 до 15:00.М. и 16:45. С понедельника до пятницы. Заинтересованные стороны, желающие ознакомиться с этими документами, должны сообщить свои имена, адреса, номера телефонов и принадлежность, если таковые имеются, Стивену С. Урсу по телефону (202) 535-1747.


    Заинтересованные лица могут представить письменные комментарии или запросить слушание по этому вопросу в течение 30 дней после публикации этого уведомления. Письменные комментарии также должны включать имя человека, номер телефона, принадлежность к организации, если таковая имеется, почтовый адрес и заявление с изложением спорных вопросов качества воздуха и любых фактов, подчеркивающих эти проблемы качества воздуха.Все соответствующие комментарии будут учтены при выдаче окончательных разрешений.


    Комментарии по предложенному разрешению и любой запрос на проведение публичных слушаний следует направлять по адресу:

    Стивен С. Наш
    Начальник отдела выдачи разрешений — Отдел качества воздуха


    Департамент энергетики и окружающей среды
    1200 First Street NE, 5 th Floor
    Washington, DC 20002

    [электронная почта защищена]



    Никакие комментарии или запросы на слушание, поданные после 6 июля 2020 года, не будут приняты .



    Для получения дополнительной информации, пожалуйста, свяжитесь со Стивеном С. Нашим по телефону (202) 535-1747.

    Об Odyssey – Школа Odyssey в Денвере



    Школа Odyssey в Денвере постоянно ориентирована на учащихся:

    №1. То, как мы учимся, так же важно, как и то, чему мы учимся

    • Мы мыслим критически.
    • То, как мы учим, развивает сильные привычки к обучению, которые способствуют развитию стандартов характера, интеллектуальных достижений и социальной ответственности.
    • Мы учимся на своих ошибках.
    • Мы персонализируем обучение.
    • Мы просим учащихся погрузиться в свой мир с помощью соответствующего приложения от сообщества, использования экспертов и полевых исследований, а также обширной программы приключений.

    #2. Мы настаиваем на высоких требованиях к учащимся.

    • Мы являемся агентами нашего обучения.
    • Мы защищаем себя и друг друга.
    • Мы верим, что каждый ученик может добиться успеха.
    • Что хорошо для ученика, то хорошо и для взрослого.Благодаря целенаправленному профессиональному развитию мы ведем разговор.

    #3. Мы живем благодаря нашей приверженности команде и сообществу.

    • Мы стремимся к культуре доверия и принятия рисков.
    • Мы поощряем конструктивное общение, когда у каждого есть возможность быть услышанным.
    • Наша различная идентичность (в том числе различная социально-экономическая, расовая, сексуальная ориентация, пол и религиозное происхождение) является достоянием, которое создает большее целое.
    • Мы сплоченное сообщество, которое активно развивает прочные отношения, чтобы гарантировать, что все будут известны.
    • Мы поддерживаем друг друга в наших успехах и неудачах.
    • Когда ты идешь среди нас, ты чувствуешь наше сердце и душу.


    Как и многие новые начинания, все началось с общего видения. Специальная группа родителей, учителей и членов сообщества из района Парк-Хилл вместе работали над созданием новой школы, которую выбирают семьи Денвера. Их конкретной целью было разработать инновационную школу, основанную на принципах экспедиционного обучения, чтобы служить разнообразному сообществу.

    Государственные школы Денвера утвердили устав в январе 1998 года. Мы начали наш первый учебный год 1 сентября 1998 года с 26 учениками в каждом из двух многоуровневых классов, первого-второго и третьего-четвертого. Каждый год мы расширялись, чтобы приспособиться к продвинутым классам. Мы завершили нашу хартию, добавив восьмой класс в 2000-2001 учебном году.


    По своему замыслу Odyssey извлекает выгоду из лидерства своего персонала, своих семей и своего правления.

    • Совет директоров отвечает за установление политик, поддержку стратегических приоритетов и выступает в качестве налогового агента школы.Наш совет состоит из представителей нашего более широкого сообщества, Совета персонала и семей Odyssey, а также нашего исполнительного директора.
    • Совет персонала выбирает двух представителей для работы в правлении и реализует политику, чтобы они добивались успеха в классе.
    • Семейный совет играет вспомогательную роль в принятии этих решений и стратегических приоритетов.
    • Исполнительный директор занимается повседневными обязанностями по принятию решений и управлению школой.


    Мы фокусируемся на основных академических областях (чтение, письмо, математика и естественные науки), применяя на практике успешные принципы экспедиционного обучения. Учащиеся Odyssey бросают себе вызов и растут благодаря:

    • Упор на классическую литературу для развития навыков чтения и письма;
    • Тщательное изучение математических тем, таких как связанная математика и исследования;
    • Компьютерные исследования и анализ;
    • Осмысленное изучение изобразительного искусства;
    • Внеаудиторные полевые и экологические исследования; и
    • Хорошо документированные презентации и портфолио результатов.

    Мы стремимся не только выпускать аспирантов, которые являются блестящими по академическим стандартам, но и демонстрируют сильные Навыки Ученика. Все учащиеся, начиная с детского сада, работают над развитием шести Привычек — аспектов характера и социальной ответственности, которые необходимы для интеллектуальных достижений учащегося и академического успеха.

    Учащиеся демонстрируют свой прогресс в развитии навыков учащегося с помощью переходных портфолио и презентаций в 3-м, 5-м и 8-м классах.Учащиеся используют данные по основным предметам (чтение, письмо, математика и естественные науки), а также экспедиции, художественная студия, физкультура и приключения, чтобы продемонстрировать группе обученных взрослых, как сотрудников, так и членов сообщества, как Навыки отражаются в их работе. .

    Приключения и полевые работы являются важными компонентами нашей программы экспедиционного обучения для каждого учащегося. Каждая «бригада» или класс дважды в учебный год разбивает лагерь с поездками продолжительностью от двух до 12 дней. Кроме того, в течение года проводятся выезды за пределы школьного здания.


    Студенты

    В Odyssey мы стремимся обслуживать учащихся, которые отражают разнообразие окружающего нас сообщества. Дети приезжают в Odyssey из своих домов в Парк-Хилл, Центральном парке, Монтбелло, Мейфэр и других уголках Денвера. Мы уделяем приоритетное внимание ежегодному набору новых студентов, чтобы гарантировать, что по крайней мере 33 процента имеют право на участие в федеральной программе бесплатного или льготного обеда. Большинство студентов возвращаются в Odyssey каждый год; у нас обычно уровень повторного зачисления выше 90 процентов.

    Мы участвуем в процессе DPS SchoolChoice. Новые учащиеся, которые заинтересованы в посещении Odyssey, должны указать школу при заполнении формы DPS SchoolChoice. Посетите нашу страницу регистрации.

    Семьи

    Школа Odyssey в Денвере — это совместное предприятие: наши семьи, ученики, директор и сотрудники разделяют обязанности и вознаграждение за работу нашей школы. В классе и за его пределами наши семьи из первых рук познают школьную среду, становятся защитниками своих детей и обогащают школьное сообщество своими идеями, интересами, талантами и ресурсами.

    Все семьи обязаны поддерживать своих детей в обучении дома и в школе, в том числе посещать родительские собрания с учителями не реже двух раз в год.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
