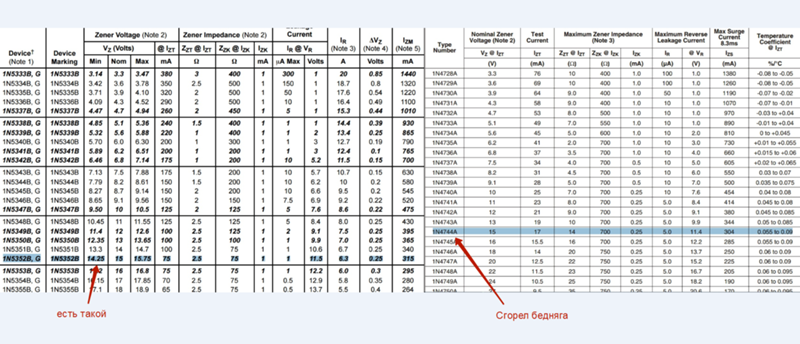

Отечественные производители стабилитронов | ||
Наименование | Напряжение стабилизации, В | |
Импортные стабилитроны | ||
BZX55C0V8 – BZX55C100 | 0.8-100 (0.5 Вт, 5% и 2%) | |
BZX85C3V6 – BZX85C100 | 3.6-200 (1.3 Вт, 5% и 2%) | |
1N4728 – 1N4764 | 3.3-100 (1 Вт, 10% и 5%) | |
Отечественные интегральные аналоги стабилитрона | ||
К142ЕН19 | 2.5-30 (ток до 100мА) | |
К1156ЕР5 | | 2.5-36 (ток до 100мА) 1% |
Отечественные прецизионные стабилитроны (до 5%) | ||
Д818(А-Е) | 8, 8.5, 9, 9.5 | |
2С108(Г-Р) | 6,4 | |
2С166(А-В),КС166(А-В) | 6.4, 6.6 | |
2С164(Н-К) | 6.4, 6.6 | |
2С190(Б-Д),КС190(Б-Д) | 9 | |
2С190(Е-Т) | 9 | |
2С191(М-Р),КС191(М-Р) | 9,1 | |
2С191(С-Ф),КС191(С-Ф) | 9,1 | |
КС211(Б-Д) | 11 | |
КС405А | 6,2 | |
КС515Г,КС520В,КС524Г, КС531, КС547 | 15, 20, 24, 31, 47 | |
КС539Г,КС568В,КС582Г, КС596В | 39, 68, 82, 96 | |
Отечественные импульсные стабилитроны | ||
2С175Е-2С213Е,КС175Е-КС213Е | 7. 5, 8.2, 9.1, 10, 11, 12, 13 | |
Отечественные двуханодные стабилитроны | ||
2С170А,КС170А | 7 | |
КС162А,КС168В,КС175А, КС182А, КС191А, КС210Б, КС213Б | 6.2, 6.8, 7.5, 8.2, 9.1, 10, 11, 12, 13 | |
Отечественные стабисторы | ||
2С107А,КС107А | 0,6 | |
2С113А,2С119А,КС113А, КС119А | 1.25, 1.86 | |
Отечественные стабилитроны общего назначения | ||
Д808-Д813 | 8, 9, 10, 11, 13 | |
Д814(А-Д) | 8, 9, 10, 11, 13 | |
Д815(А-Д), Д816(А-Д),Д817(А-Д) | 5.6, 6.8, 8.2, 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82, 100 | |
КС133А-КС168А | 3.3, 3.9, 4.7, 5.6, 6.8 | |
2С133Г-2С156Г | 3.3, 3.9, 4.7, 5.6 | |
2С156Ф | 5,6 | |
2С175Ж-2С224Ж, КС175Ж-КС224Ж | 7.5, 8.2, 9.1, 10, 11, 12, 13, 15, 16, 18, 20, 22,24 | |
2С175Ц-2С212Ц | 7. | |
2С291А,КС291А | 91 | |
КС406(А,Б), КС508(А-Д) | 8.2, 10, 12, 15, 16, 18, 24 | |
КС407(А-Д) | 3.3, 3.9, 4.7, 5.1, 6.8 | |
КС409А | 5,6 | |
2С433А-2С468А, КС433А-КС468А | 3.3, 3.9, 4.7, 5.6, 6.8 | |
КС509(А-В) | 14.7, 18, 20 | |
КС533А | 33 | |
2С551А-2С600А, КС551А-КС600А | 51, 91, 100 | |
КС620А-КС680А | 120, 130, 150, 180 | |
2С920А-2С980А | 120, 130, 150, 180 | |
интернет казино играть casino riva казино Aladdins Gold |
Диод Д817
Справочник количества содержания ценных металлов в диоде Д817 согласно паспорта на изделие и информационной литературы. Указано точное значение драгоценных металлов в граммах (Золото, серебро, платина, палладий и другие) на единицу изделия.
Содержание драгоценных металлов в диоде Д817
Золото: 5,71E-04 грамм.
Серебро: 0 грамм.
Платина:
Палладий: 0 грамм.
Источник информации: Производитель – Россия Из справочника Связьоценка.

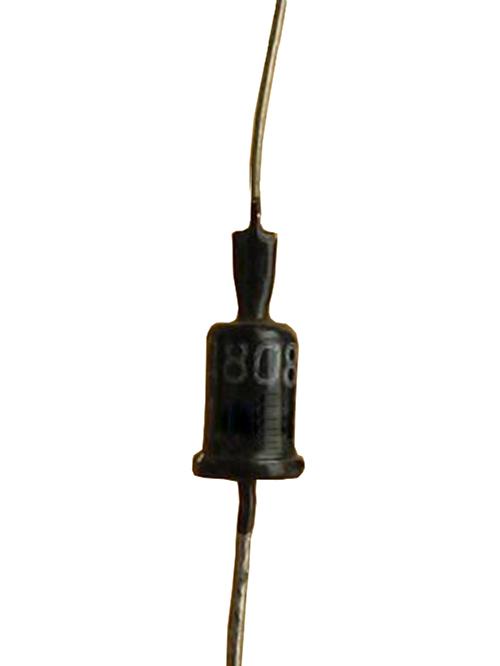

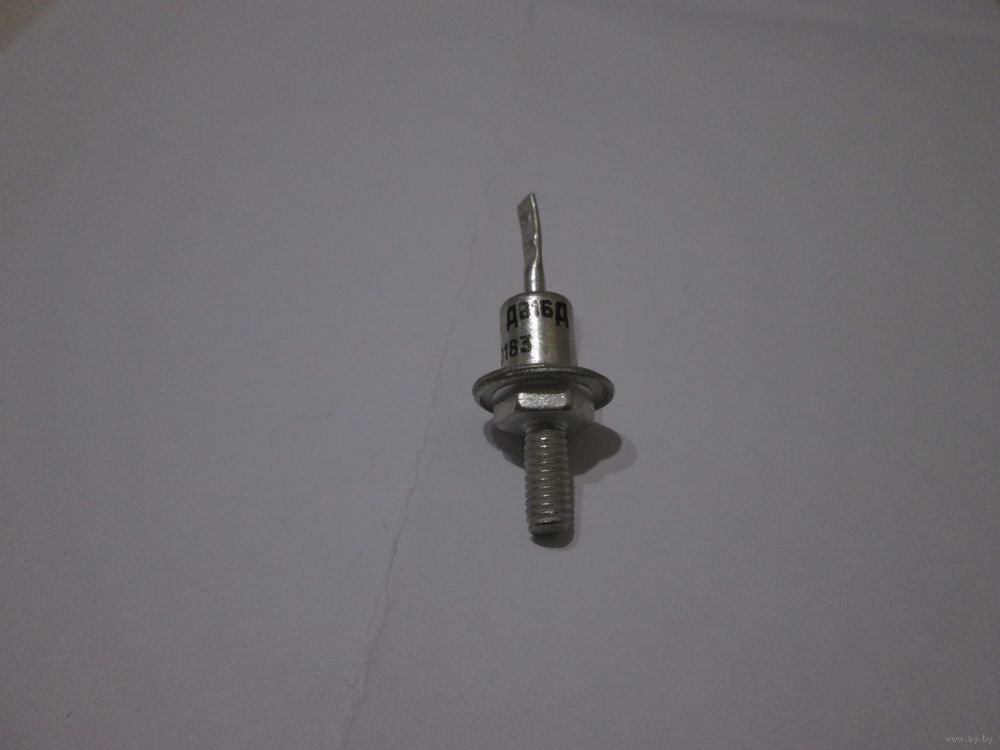

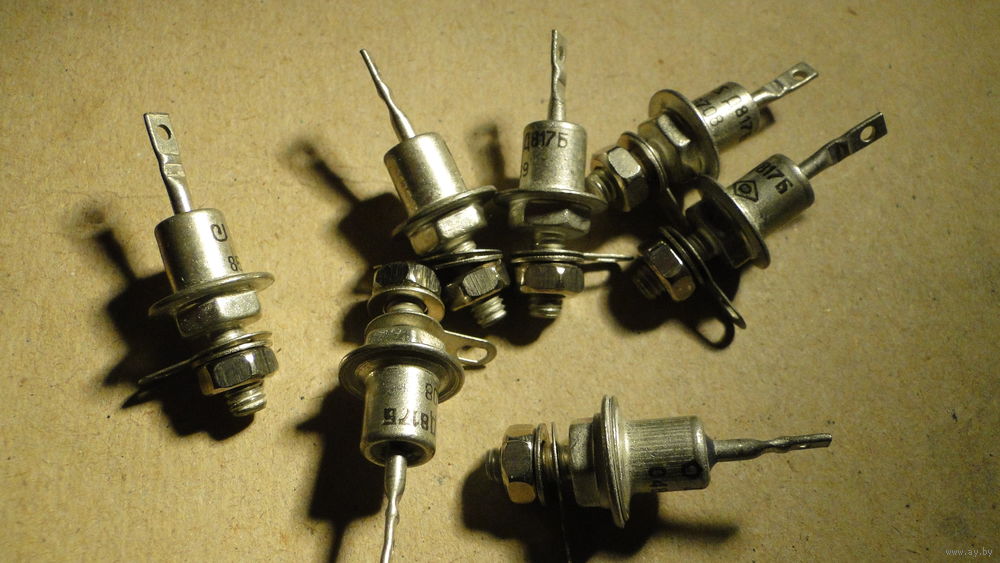

Фото диода Д817:
Панель ламповая виды
Диод — электронный элемент, обладающий различной проводимостью в зависимости от направления электрического поля. Электрод диода, подключаемый к положительному полюсу источника тока, когда диод открыт (то есть имеет маленькое сопротивление), называют анодом, подключаемый к отрицательному полюсу — катодом.
О комплектующем изделии – Диод
Диод – видео.
Диод это полупроводниковый прибор основанный на PN-переходе. А если без теории, то диод в одном направлении пропускает ток, а в другом нет. Вот и все.
Как работает диод – видео.
В этом выпуске вы узнаете: что такое диод, принцип действия диода, как работает диод, что такое p – n переход; что такое прямой ток диода, что такое обратный ток диода; каково внутреннее сопротивление диода; что такое вольт- амперная характеристика диода; что такое пропускное и не пропускное напряжение диода; как работает диод в цепи постоянного тока, как работает диод в цепи переменного тока; как устроен плоскостной диод; какие существуют виды диодов; как устроен выпрямительный диод.
Характеристики диодов Д817:
Купить или продать а также цены на Диод Д817:
Оставьте отзыв о Д817:
Покупаем на выгодных условиях: платы, радиодетали, микросхемы, АТС, приборы, лом электроники, катализаторы
Мы гарантируем Вам честные цены! Серьезный подход и добропорядочность – наше главное кредо.
Компания ООО «РадиоСкупка» (скупка радиодеталей) закупает и продает радиодетали , а также любое радиотехническое оборудование и приборы. У нас Вы сможете найти не только наиболее востребованные радиодетали, но и редкие производства СССР и стран СЭВ. Мы являемся партнером «ФГУП НИИ Радиотехники» и накопили огромный опыт за наши годы работы. Также многих радиолюбителей заинтересует наш уникальный справочник по содержанию драгметаллов в радиодеталях. В левом нижнем углу нашего сайта Вы сможете узнать актуальные цены на драгметаллы такие, как золото, серебро, платина, палладий (цены указаны в $ за унцию) а также текущие курсы основных валют. Работаем со всеми городами России и география нашей работы простирается от Пскова и до Владивостока. Наш квалифицированный персонал произведет грамотную и выгодную для Вас оценку вашего оборудования, даст профессиональную консультацию любым удобным Вам способом – по почте или телефону. Наш клиент всегда доволен!
Покупаем платы, радиодетали, приборы, АТС, катализаторы. Заинтересованы в выкупе складов с неликвидными остатками радиодеталей а также цехов под ликвидацию с оборудованием КИПиА.
Приобретаем:
- платы от приборов, компьютеров
- платы от телевизионной и бытовой техники
- микросхемы любые
- транзисторы
- конденсаторы
- разъёмы
- реле
- переключатели
- катализаторы автомобильные и промышленные
- приборы (самописцы, осциллографы, генераторы, измерители и др.)
Купим Ваши радиодетали и приборы в любом состоянии, а не только новые. Цены на сайте указаны на новые детали. Расчет стоимости б/у деталей осуществляется индивидуально в зависимости от года выпуска, состоянии, а также текущих цен Лондонской биржи металлов. Работаем почтой России, а также транспортными компаниями. Наша курьерская служба встретит и заберет Ваш груз с попутного автобуса или поезда.
Честные цены, наличный и безналичный расчет, порядочность и клиентоориентированность наше главное преимущество!
Остались вопросы – звоните 8-961-629-5257, наши менеджеры с удовольствием ответят на все Ваши вопросы. Для вопросов по посылкам: 8-900-491-6775. Почта [email protected]
С уважением, директор Александр Михайлов.
Стабилитроны – Радиодетали

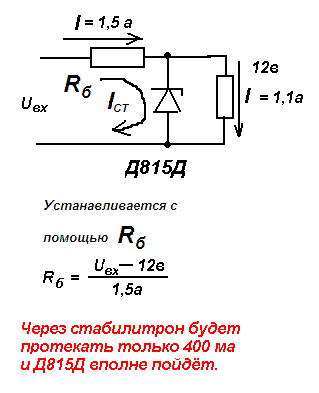

Стабилитрон это полупроводниковый диод, предназначенный для стабилизации напряжения. В отличии от обычных диодов, стабилитрон имеет достаточно низкое напряжение пробоя (при обратном включении) и что самое главное — может поддерживать это напряжение на постоянном уровне при значительном изменении силы обратного тока. Благодаря этому эффекту стабилитроны широко применяются в источниках питания.

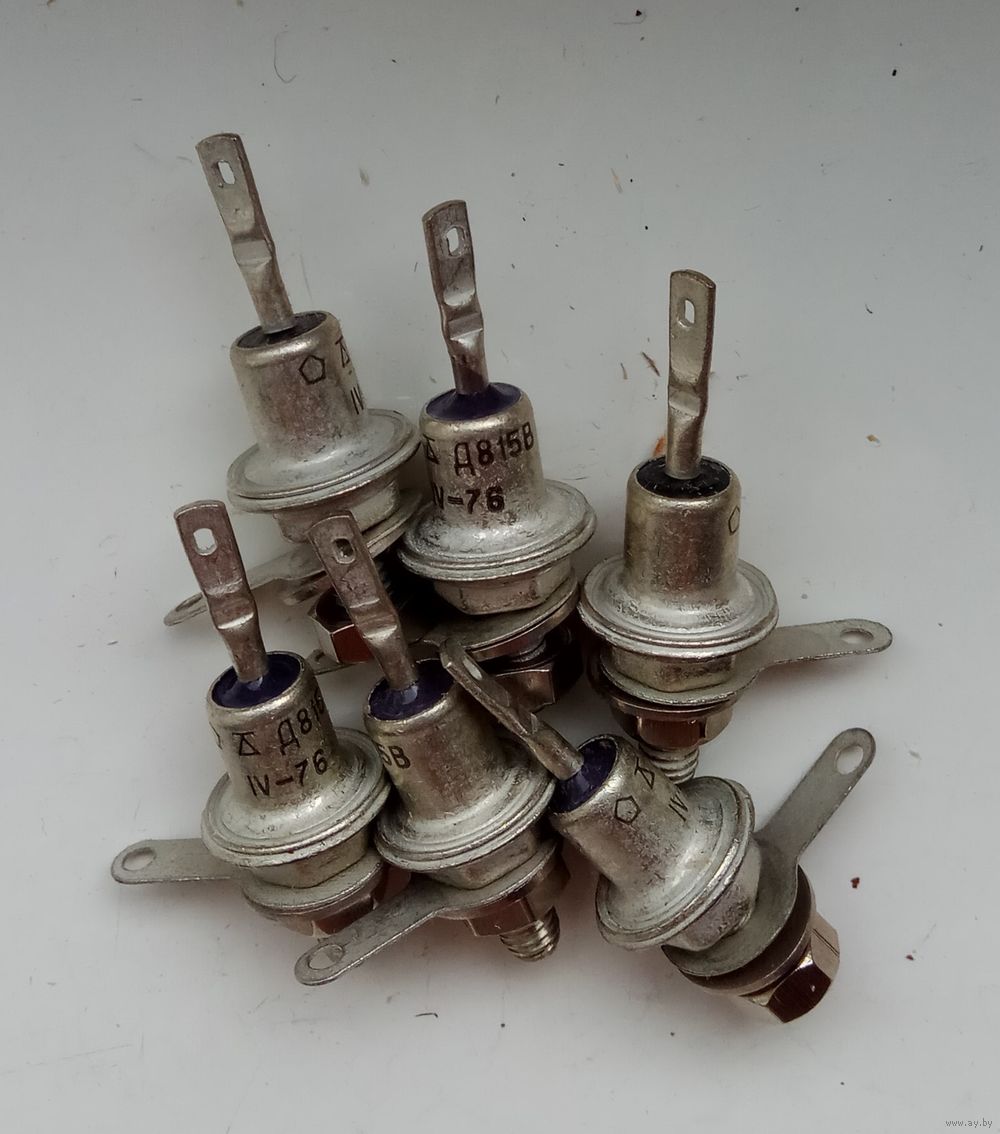

Наименование | U стаб. | Uстаб. I стаб. | Корпус |
Д 808 | 8 В | 6-9,5В 33мА | металл |
Д 809 | 9 В | 8-10,5В 29мА | металл |
Д 810 | 10 В | 9-11,2В 28мА | металл |
Д 811 | 11 В | 9-13,5В 23мА | (стекло ) |
Д 813 | 13 В | 10-15,5В 20мА | металл |
Д 814 А | 7-9,5В 40мА | металл | |
Д 814 А2 стекло | 7-9,5В 20мА | (стекло ) | |
Д 814 Б | 8-10,5В 40мА | металл | |
Д 814 В | 9-11,5В 30мА | металл | |
Д 814 Г | 10-13,5В 30мА | металл | |
Д 814 Д | 11-14,5В 24мА | металл | |
Д 815 А | 5-6,2В 1,4 А | металл | |
Д 815 Б | 6,1-7,5В 1,15А | металл | |
Д 815 В | 7,4-9,1В 0,9А | металл | |
Д 815 Г | 9,1-11В 0,9А | металл | |
Д 815 Д | 10,8-13,3В 0,65А | металл | |
Д 815 Е | 13,3-16,4В 0,55А | металл | |
Д 815 Ж | 16,2-19,8В 0,45А | металл | |
Д 816 А | 19,6-22,4В 0,23А | металл | |
Д 816 Б | 24,2-29,5В 0,18А | металл | |
Д 816 В | 29,5-36B 0,15A | металл | |
Д 816 Г | 35-43B 0,13A | металл | |
Д 816 Д | 42,5-51,5В 0,11А | металл | |
Д 817 А | 50,5-61,5В 90мА | металл | |
Д 817Б | 61 -75 В. ,75 мА | металл | |
Д 817В | 74 — 90 В., 60 мА | металл | |
Д 817Г | 90 — 110В ., 50мА | металл | |
Д 818 А (стекло) | 9 B | 8,82-10,58B 17mA | (стекло ) |
Д 818 А (металл) | 9 B | 8,82-10,58B 33mA | металл |
Д 818 Б (стекло) | 9 B | 7,48-9,16B 17mA | (стекло ) |
Д 818 Б (металл) | 9 B | 7,48-9,16B 33mA | металл |
Д 818 В (металл) | 9 B | 8,01-10,01B 33mA | металл |
Д 818 В (стекло) | 9 B | 8,01-10,01B 33mA | (стекло ) |
Д 818 Г | 9 B | 8,5-9,5B 33mA | металл |
Д 818 Д мет | 9 B | 8,53-9,47B 33mA | металл |
Д 818 Д стекло | 9 B | 8,53-9,47B 17mA | (стекло ) |
Д 818 Е (металл) | 9 B | 8,54-9,46B 33mA | металл |
Д 818 Е1 (неметалл) | 9 B | 8,54-9,46B 17mA | |
КС 106 А | 0,6 В | dip8 | |
КС 107 А (СТАБИСТОР ) | 0,7 В | 0,63-0,77B 100mA | металл |
КС 113 А (СТАБИСТОР ) | 1,3 В | 1,17-1,43B 100mA | металл |
КС 119 А (СТАБИСТОР ) | 1,9 В | 1,71-2,09B 100mA | неметалл |
КС 119 А (СТАБИСТОР ) | 1,9 В | 1,71-2,09B 100mA | металл |
КС 133 А (металл) | 3,3 В | 2,97-3,63В 81mA | металл |
КС 133 А (стекло) | 3,3 В | 2,97-3,63В 37,5mA | (стекло ) |
КС 133 Б | 3,3 В | 2,96-3,64В 37,5mA | |
КС 133 В | 3,3 В | 2,95-3,65В 37,5mA | |
КС 139 А (металл) | 3,9 В | 3,51-4,29B 70 mA | металл |
КС 139 А (стекло) | 3,9 В | 3,51-4,29B 70 mA | (стекло ) |
КС 147 А | 4,7 В | 4,23-5,17B 26,5 mA | (стекло ) |
КС 147 А (мет) | 4,7 В | 4,23-5,17B 58 mA | металл |
КС 147 В | 4,7 В | 4,23-5,17B 26,5 mA | |
КС 156 А | 5,6 В | 5,0-6,2B 22,4 mA | (стекло ) |
КС 156 А (металл) | 5,6 В | 5,04-6,16B 55 mA | металл |
КС 156 Г | 5,6 В | 5,0-6,2B 22,4 mA | (стекло ) |
КС 162 А | 6,2 В | 5,8-6,6B 22mA | |
КС 168 А | 6,8 В | 6,12-7,48B 18 mA | (стекло ) |
КС 168 А (металл) | 6,8 В | 6,12-7,48B 45 mA | металл |
КС 168 В | 6,8 В | 6,12-7,48B 16 mA | |
КС 170 А | 7,0 В | 6,43-7,59B 20mA | |
КС 170 Ж | 7 В | (стекло ) | |
КС 175 А | 7,5 В | 7,0-8,0B 18mA | |
КС 175 Ж | 7,5 В | 7,1-7,9B 17mA | (стекло ) |
КС 182 А | 8,2 В | 7,6-8,8B 17mA | |
КС 182 Е | 8,2 В | 7,4-9,0B 15mA | |
КС 182 Ж | 8,2 В | 7,4-9,0B 15mA | (стекло ) |
КС 190 В | 9 В | ||
КС 191 А | 9,1 В | ||
КС 191 Ж | 9,1 В | 8,6-9,6B 14mA | (стекло ) |
КС 191 С | 9,1 В | металл | |
КС 191 Т | 9,1 В | металл | |
КС 191 Ф | 9,1 В | металл | |
КС 210 А | 10 В | ||
КС 210 Б | 10 В | 9,3-10,7B 14mA | |
КС 210 В | 10 В | ||
КС 210 Ц | 10 В | 9-11B 13mA | |
КС 211 Б | 12 В | 11-13,2В 33mA | |
КС 211 В | 11 В | 9,3-11 В 33mA | |
КС 211 Г | 11 В | 9,9-12,65 В 33mA | |
КС 211 Ж | 11 В | 9,9-12,65 В 12mA | |
КС 212 А | 12 В | ||
КС 212 Ж | 12 В | 10,8-13,2B 11mA | (стекло ) |
КС 213 Б | 13 В | 12,1-13,9B 10mA | |
КС 213 Б2 (неметал) | 13 В | ||
КС 215 Ж | 15 В | 13,5-16,5B 8,3mA | (стекло ) |
КС 216 Ж | 16 В | 15,2-16,8B 7,3mA | (стекло ) |
КС 218 Ж | 18 В | 16,2-19,8B 6,9mA | (стекло ) |
КС 222 А | 22 B | (стекло ) | |
КС 222 Ж | 22 B | 19,8-24,2B 10mA | (стекло ) |
КС 224 Ж | 24 B | (стекло ) | |
КС 292 Ж | 92 B | (стекло ) | |
КС 407 В стекло | 4,7 B | 4,4-5,0B 20 mA | (стекло ) |
КС 411 А | 11 B | ||
КС 411 Б | 11 B | ||
КС 411 В | 11 B | ||
КС 433 А | 3,3 B | 2,97-3,63В 191mA | металл |
КС 439 А | 3,9 B | 3,51-4,29B 176 mA | металл |
КС 447 А | 4,7 B | 4,23-5,17B 159 mA | металл |
КС 456 А | 5,6 B | 5,04-6,16B 139 mA | металл |
КС 468 А | 6,8 B | 6,12-7,48B 119 mA | металл |
КС 482 А | 8,2 B | 7,4-9,0B 96 mA | металл |
КС 482 А (стекло) | 8,2 B | 7,4-9,0B 96 mA | (стекло ) |
КС 508 А мет | 8 В | металл | |
КС 510 А мет | 10 B | 9-11 B 79 mA | металл |
КС 510 А немет | 10 B | 9-11 B 35 mA | |
КС 512 А | 12 B | ||
КС 513 А | 13 B | ||
КС 514А | 14 B | ||
КС 515 А мет | 15 B | 13,5-16,5В 53mA | металл |
2С 515 А мет | 15 B | 13,5-16,5В 53mA | металл |
КС 515 А немет | 15 B | (стекло ) | |
КС 515 Г1 немет. | 15 B | 12В 53мА | |
КС 516 А | 16 B | ||
КС 516 В | 16 B | ||
КС 518 А | 18 B | 18В 45мА | |
КС 520 В | 20 B | 20В 37мА | |
КС 522 А | 22 B | 22В 37мА | |
КС 524 А | 24 B | 24В 33мА | |
КС 524 Г | 24 B | ||
КС 527 А | 27 B | 27В 30мА | |
КС 530 А | 30 B | 30В 35мА | |
КС 531 А | 31 B | 31В 15мА | |
КС 531 В | 31 B | 29,45-32,55B 15mA | |
КС 533 А | 33 B | 29,7-36,3 B 17mA | |
КС 536 А | 36 B | 36В 45мА | |
КС 539 Г | 39 B | 37-41B 17mA | |
КС 547 В | 47 B | 47В 15мА | |
КС 568 А | 68 B | 68В 10мА | |
КС 568 В | 68 B | 68В 10мА | |
КС 582 Г | 82 В | 77,9-86,1B 8mA | |
КС 591 А | 91 B | 86-96B 8,8mA | |
КС 596 В | 96 B | 91,2-100,8B 7mA | |
КС 600 А | 100 В | 100В 8,1мА | металл |
КС 603 Б | 103 B | металл | |
КС 620 А | 120 B | 108-132В 42мА | металл |
КС 630 А | 130 B | 117-143В 38мА | металл |
КС 630 А1 | 130 B | металл | |
КС 650 А | 150 B | 135-165В 33мА | металл |
КС 680 А | 180 B | 162-198В 28мА | металл |
КС 930 А | 130 B | металл | |
КС 950 А | 150 B | 150В 50мА | металл |
КС 980А | 180 B | металл |
