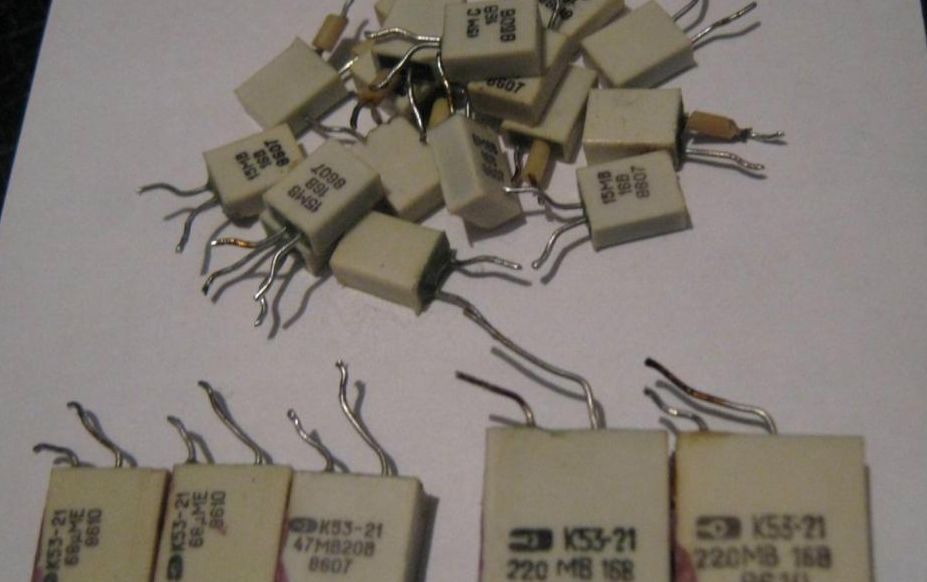

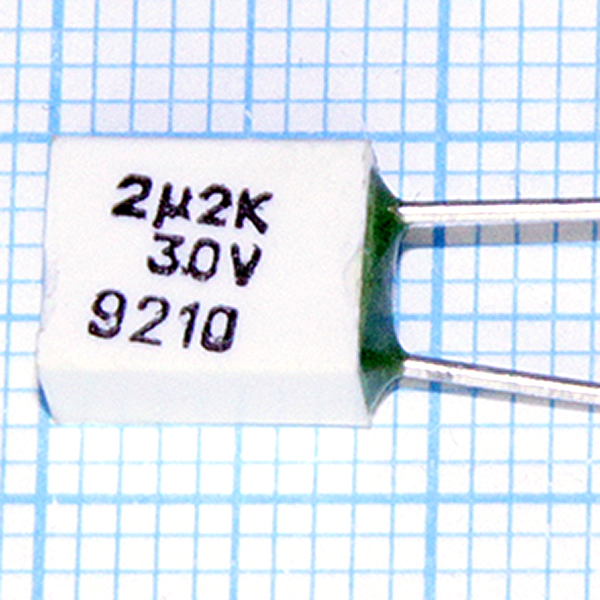

Конденсатор К53-21 | Радиодетали в приборах

Справочник содержания драгоценных металлов в радиодеталях, создан на основе справочных данных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах, этикетках и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.

Содержание драгоценных металлов в конденсаторе: К53-21

Золото: 0
Серебро: 0
Платина: 0
МПГ: 0.0629
По данным: из переченя Роскосмоса

Какие драгоценные металлы содержатся в конденсаторах

В конденсаторах может содержатся серебро, палладий, платина, а также не драгоценный тантал. Наиболее ценные конденсаторы: керамические КМ5, КМ6, К10-17, К10-47 и др; ЭТО, К52 имеют серебряный корпус и тантал внутри; оксидные К53 содержат тантал.

Основные параметры конденсаторов

Конденсатор — двухполюсник с постоянным или переменным значением ёмкости и малой проводимостью; устройство для накопления заряда и энергии электрического поля. Конденсатор является пассивным электронным компонентом.

Первое – ёмкость конденсатора. Измеряется в долях Фарады.
Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.
Третье – допустимое рабочее напряжение. Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.

Основные типы конденсаторов выпускаемых в СССР (импортная маркировка)

К10 -Керамический, низковольтный (Upa6;1600B)
К50 -Электролитический, фольговый, Алюминиевый
К15 -Керамический, высоковольтный (Upa6;1600B)
К51 -Электролитический, фольговый, танталовый,ниобиевый и др.
К20 -Кварцевый
К52 -Электролитический, объемно-пористый
К21 -Стеклянный
К53 -Оксидо-полупроводниковый
К22 -Стеклокерамический
К54 -Оксидно-металлический
К23 -Стеклоэмалевый
К60- С воздушным диэлектриком
К31- Слюдяной малой мощности (Mica)

К61 -Вакуумный
К32 -Слюдяной большой мощности
К71 -Пленочный полистирольный(KS или FKS)
К40 -Бумажный низковольтный (Uраб;2 kB) с фольговыми обкладками
К72 -Пленочный фторопластовый (TFT)
К73 -Пленочный полиэтилентерефталатный (KT ,TFM, TFF или FKT)
К41 -Бумажный высоковольтный (Uрабt;2 kB) с фольговыми обкладками
К75 -Пленочный комбинированный

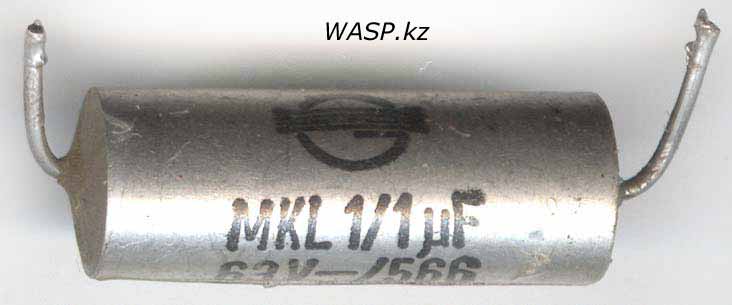

К76 –Лакопленочный (MKL)
К42 -Бумажный с металлизированными Обкладками (MP)
К77 -Пленочный, Поликарбонатный (KC, MKC или FKC)
К78 – Пленочный полипропилен (KP, MKP или FKP)

Поделиться ссылкой:

Понравилось это:

Нравится Загрузка. ..

Похожее

Ниобиевые конденсаторы, применение, назначение - Скупка плат

Название такого элемента электрооборудования, как конденсатор, берет свои истоки с латинского языка и в дословном переводе означает «сгущать», или «уплотнять». Роль конденсатора в электросети сводится именно к накоплению (сгущению) электроэнергии, и подаче ее по месту назначения. На сегодня конденсаторы ниобиевые признаются одними из наиболее часто используемых элементов электросети и радио устройств.

Немного истории

История развития выпуска конденсаторов начинается в далеком 1745 году в немецком городе Лейдене, когда была изобретена так называемая лейденская банка. Это изобретение позволяло накапливать и хранить довольно большой заряд электроэнергии, собственно именно это изобретение послужило толчком для активного изучения и развития электротоков и электросетей. Благодаря изобретению лейденской банки ученым впервые удалось получить электро искру в лабораторных условиях искусственным способом.
По праву считается, что лейденская банка послужила прообразом всех современных конденсаторов.

Использование ниобиевых конденсаторов

Конденсатор представляет собой две металлические пластины, которые разделяются диэлектриком и имеют контакты для присоединения к другим элементам оборудования.

Ниобиевые конденсаторы относятся к твердотельным видам оборудования и по техническим характеристикам они очень схожи с танталовыми. Основным преимуществом ниобиевых конденсаторов является способность выдерживать высокие температуры во время пайки и довольно большая удельная емкость.

Ниобиевые конденсаторы оптимально подходят для использования в сетях с переменным, постоянным или импульсным токами. Режим работы такого конденсатора импульсный. Тип – полярный.

Ниобиевый конденсатор рассчитывается на длительный период работы, хорошую износоустойчивость и высокую надежность. Монтаж на поверхность ниобиевых конденсаторов сравнительно не сложен по причине возможности проведения работ с применением пайки.

Маркировка и технология изготовления

Технология изготовления ниобиевых конденсаторов сходна с технологий выпуска танталовых элементов – подготавливается заготовка с диэлектриком и диодом, которая впоследствии спекается для придания ей отверделости. Ниобиевые конденсаторы могут выпускаться как на основе металлического ниобия, так и оксида ниобия. Технические характеристики оксида ниобия ниже, но за счет более привлекательной цены этот тип конденсаторов понемногу набирает популярность.

Маркировка

Ниобиевые конденсаторы маркируются шифром К53, означающим серию детали. Эта серия относится к более дорогому виду конденсаторов, нежели привычная отечественная серия К50-35, однако технические характеристики этой серии значительно выше, что приводит к популяризации этих конденсаторов.

Ниобиевые конденсаторы упаковываются в герметичный корпус и довольно активно используются в электрооборудовании. Отличительным преимуществом ниобиевых конденсаторов марок К53-4, К53-19, К53-21 является наличие гораздо меньших по сравнению с другими конденсаторами показателей токов утечки.

Выход из строя ниобиевых конденсаторов

Несмотря на тот факт, что запас прочности у ниобиевых конденсаторов довольно большой, этот элемент оборудования так же подвержен поломкам и выходу из строя. Причинами могут служить:

  • перепады напряжения в сети,
  • разгерметизация корпуса,
  • воздействие вредных внешних факторов,
  • физические повреждения и т.д.

Ремонту, как правило, конденсаторы не подлежат, поэтому вышедшие из строя элементы оборудования требуют замены.

АО Элеконд

По сравнению с электролитическими, оксидно-полупроводниковые конденсаторы имеют заметно меньшее изменение электропараметров при хранении и требуют небольшого времени тренировки. Кроме этого, они допускают работу при напряжениях значительно ниже номинального значения, а это позволяет увеличивать их срок минимальной наработки.

Применяются в продукции специального назначения, бортовой и наземной аппаратуре связи, приборах, работающих в жёстких климатических условиях и при повышенных механических нагрузках.

Диапазон рабочих температур от -60 °С до +85 °С, от -60 °С до +125 °С, от -60 °С до +175 °С.

Оксидно-полупроводниковые конденсаторы, по отношению к другим типам конденсаторов с оксидным диэлектриком, обладают высокой величиной наработки.

Для увеличения срока минимальной наработки рекомендуется конденсаторы этой серии отделять от источников питания сопротивлением не менее 3 Ом на 1 вольт рабочего напряжения.

Основные элементы танталового оксидно-полупроводникового конденсатора.

  • объёмно-пористый анод, изготовленный из танталового порошка
  • пятиокись тантала, сформованная на поверхности анода электрохимическим способом, она служит диэлектриком
  • двуокись марганца, твёрдый полупроводник, полученный методом пиролитического разложения нитрата марганца, служит катодом.

На двуокись марганца наносятся слои углерода, серебряной пасты. Они необходимы для обеспечения заданных значений tg и Z за счёт создания омических контактов между анодом, катодом и технологическими выводами конденсатора.

К53-1А

Герметичные конденсаторы, отличающиеся высокой надёжностью.

К53-82

Конденсаторы полярные, постоянной ёмкости, предназначены для работы в цепях постоянного и пульсирующего тока и в импульсных режимах. По конструктивному исполнению конденсаторы аналогичны конденсаторам К53-1А, К53-4, К53-52, К53-66, герметичные, в корпусе цилиндрической формы с аксиальными проволочными выводами. Изделия имеют шкалу номинального напряжения от 6,3 В до 40 В и ёмкости от 0.033 мкФ до 1 000 мкФ. Диапазон температур среды от -60°С до 125°С

К53-66

Танталовые оксидно-полупроводниковые конденсаторы в герметичном цилиндрическом стальном корпусе. Благодаря использованию высокоёмких танталовых порошков, конденсаторы имеют меньшие, по сравнению с отечественными аналогами, габаритные размеры.

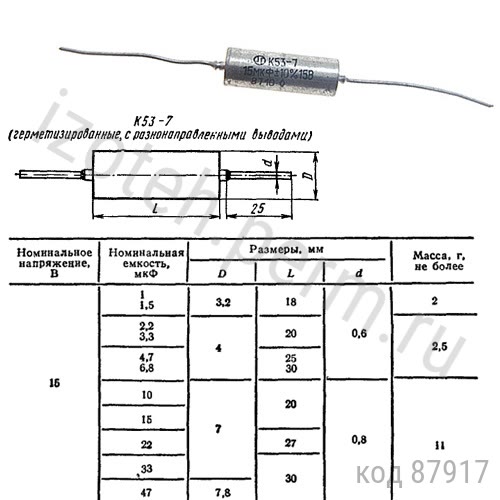

К53-7

Герметичные неполярные оксидно-полупроводниковые конденсаторы.

К53-65

Конденсаторы в пластмассовом корпусе, опрессованного исполнения. Имеет защищённую конструкцию, низкое полное сопротивление, малые токи утечки. Изделия предназначены для использования в электронной аппаратуре специального и гражданского назначения, которая критична к массо-габаритным показателям.

К53-68

Конденсаторы в пластмассовом корпусе опрессованного исполнения. Данные конденсаторы изготавливаются в двух исполнениях: стандартном и низкопрофильном. Высота корпуса конденсатора низкопрофильного исполнения не превышает 2.2 мм. Конденсаторы К53-68 имеют повышенную ударопрочность (40 000 g - для одиночных ударов), высокую стойкость к воздействию спецфакторов. Изделия могут применяться в различных видах спецтехники, а также продукции гражданского назначения.

К53-69

Конденсаторы полярные, постоянной ёмкости. Предназначены для поверхностного монтажа в цепях постоянного, пульсирующего токов и в импульсном режиме. Изготавливаются в климатическом исполнении В

К53-71

Оксидно-полупроводниковые полимерные танталовые конденсаторы для поверхностного монтажа. Значения эквивалентного последовательного сопротивления (ESR) конденсаторов в 9-10 раз ниже, чем у конденсаторов стандартных серий с применением катодного материала MgO2, и менее подвержены воспламенению и горению при выходе из строя.

К53-72

Танталовые конденсаторы с ультранизкими значениями ЭПС. В Изделиях использована мультианодная технология (соединение нескольких параллельных анодов). Конденсаторы имеют: расширенную шкалу емкостей от 22 мкФ до 1 500 мкФ; температурный диапазон от -60 °С до +125 °С; высокий допустимый ток пульсаций от 1.3 А до 2.2 А; стабильные температурные и частотные характеристики.

К53-74

Оксидно-полупроводниковые полимерные многосекционные танталовые конденсаторы для поверхностного монтажа. Разработаны на основе комбинации двух технологий - мультианодной и полимерной. Имеют сверхнизкие значения эквивалентного последовательного сопротивления (ESR). Менее подвержены воспламенению и горению при выходе из строя.

К53-77

Конденсаторы полярные, постоянной ёмкости. Предназначены для работы в цепях постоянного, пульсирующего тока и в импульсном режиме. Изготавливают в едином исполнении, пригодном для ручной и автоматизированной сборки.

К53-78

Конденсаторы полярные, постоянной ёмкости. Предназначены для работы в цепях постоянного, пульсирующего тока и в импульсном режиме. Изготавливают в едином исполнении, пригодном для ручной и автоматизированной сборки.

К53-79

Полярные чип-конструкции постоянной ёмкости. Предназначены для работы в цепях постоянного и пульсирующего токов и в импульсном режиме. Конденсаторы разрабатываются в виде прямоугольной конструкции для внутреннего монтажа с двумя выводами в виде контактных площадок.

К53-80

Полярные чип-конструкции постоянной ёмкости. Предназначены для работы в цепях постоянного и пульсирующего токов и в импульсном режиме. Конденсаторы разрабатываются в виде прямоугольной конструкции для внутреннего монтажа с двумя выводами в виде контактных площадок.

Электроника НТБ - научно-технический журнал - Электроника НТБ

Кратко рассмотрены характеристики и назначение выпускаемых ОАО “Элеконд” электролитических конденсаторов.

Современный электролитический конденсатор – это сложное наукоемкое изделие с использованием специальных особо чистых материалов, зачастую синтезированных искусственно. Разработка современного конкурентоспособного электролитического оксидного конденсатора невозможна без новых материалов, новых технологий, в том числе нанотехнологий, и автоматического специального технологического и испытательного оборудования. Эти требования успешно выполняет ОАО "Элеконд", установивший за последние годы тесные научно-технические связи со многими университетам, институтами РАН, предприятиями различных отраслей промышленности. Так, с ИжГТУ (Ижевск) реализуется проект по разработке базовых технологий для организации высокотехнологичного производства конденсаторов. В проекте участвуют ПНИПУ и ПГНИУ (Пермь). Продолжаются работы по исследованию материалов с ФТИ УрО РАН и УдГУ (Ижевск), по получению новых электролитов с ИГХТУ (Иваново), танталовых порошков с ИМЕТ РАН (Екатеринбург) и ООО "Технология тантала" (В.Пышма). Проводится серия НИОКР с "Красцветмет" (Красноярск), ЦНИИХМ (Москва), ОКБ "Титан" (Сергиев-Посад) и др. Большое внимание уделяется сотрудничеству с зарубежными компаниями, выпускающими материалы, оборудование и конденсаторы. В результате сотрудничества у компании EPCOS (Германия) приобретены комплекты оборудования по обработке конденсаторной фольги и по производству танталовых чип-конденсаторов (рис.1, 2). У компании OPPC Co. (Япония) приобретены пресс-автоматы и печь спекания для танталовых конденсаторов, у компаний CAP PARTS AG, EKONS, F&T (Германия), TSD (Голландия), KOMFI (Чехия) – сборочное оборудование, у JONICS (Индия) – автомат намотки секций конденсаторов, у фирмы BOTHHAND (Тайвань) – оборудование для производства конденсаторов с полимерным катодом. Этот список можно продолжить, особенно в части освоения новых материалов. Все эти усилия позволили выполнить ряд НИОКР по разработке конкурентоспособных конденсаторов серий К50-хх, К52-хх, К53-хх и К58-хх. За последние девять лет за счет собственных разработок удалось обновить номенклатуру выпускаемых изделий на 60% (рис.3), при этом почти вся выпускаемая продукция, в основном, имеет категорию качества "ВП" и "ОС".
Рассмотрим кратко характеристики и назначение выпускаемых предприятием электролитических конденсаторов.
Алюминиевые оксидно-электролитические конденсаторы серии К50-хх
К50-15 – конденсаторы с аксиальными выводами. Номинальное напряжение (Uном) – 6,3–250 В, номинальная емкость (Сном) – 2,2–680 мкФ. Диапазон рабочих температур составляет -60…125˚С, минимальная наработка на отказ при температуре 125˚С превышает 1 тыс. ч. В основном применяются в специальной технике.
К50-17 – конденсаторы с Uном = 300–500 В и
Сном = 150–1500 мкФ. Предназначены для работы в импульсном режиме в качестве накопителей энергии. Гарантированная минимальная наработка на отказ 100 тыс. импульсов при частоте циклов заряд-разряд 1/10 Гц. Основное назначение – медицинская и лазерная техника, сварочное оборудование и др.
К50-27 тип II – высоковольтные конденсаторы с Uном – до 450 В, Сном = 100–1000 мкФ. Минимальная наработка на отказ – более 10 тыс. ч при температуре 70˚С. Основное назначение – источники вторичного питания, преобразовательная техника, системы специального назначения.
К50-37 – конденсаторы с большим значением удельного заряда – до 3200 мкКл/см³, Uном – до 250  В, Сном – до 470000 мкФ. Применяются в медицинской и специальной технике, на железнодорожном транспорте, в источниках питания и др.
К50-68 – конденсаторы с радиальной конструкцией выводов. Uном – до 450 В, Сном – до 15000 мкФ. Широко применяются в аудио- и видеотехнике, автомобилестроении, спецтехнике и др.
К50-74 – высоковольтные конденсаторы с жесткими самофиксирующимися выводами на напряжение 350–400 В, Сном = 100–220 мкФ. Применяются в аудио-, видеотехнике, кассовых аппаратах и др.
К50-76 – конденсаторы с аксиальными проволочными выводами с Uном– до 450 В и Сном – до 2200 мкФ. Особенность – расширенный диапазон рабочих температур: -60…105˚С, увеличенное значение минимальной наработки на отказ при высоких электрических нагрузках (100 тыс. ч при 0,2 Uном и температуре 40˚C). Применение: специальная техника, железнодорожный и автомобильный транспорт.
К50-77К – конденсаторы с самым большим значением удельной энергии (до 3800 мкКл/см³) среди высоковольтных конденсаторов для силовой электроники (рис.4). Отличаются широкими шкалой Uном (16–450 В) и шкалой емкости (до 100000 мкФ). Применяются в силовых и частотных преобразователях, выпрямителях, автотранспорте и др.
К50-77 ВП – конденсаторы с улучшенными техническими характеристиками и повышенной надежностью (наработка 12 тыс. ч при номинальном напряжении) в диапазоне рабочих температур от -40 до 85˚С. Предназначены для работы в цепях постоянного и пульсирующего токов.
К50-80 и К50-84 – низкоимпедансные конденсаторы с радиальными винтовыми выводами. Диапазон рабочих температур -60…100˚С. Шкала Сном конденсаторов К50-84 расширена до 100000 мкФ. Предназначены для работы в устройствах силовой электроники и в специальной технике.
К50-81 и К50-83 – низкоимпедансные конденсаторы с радиальными проволочными выводами. Диапазон рабочих температур -60…100˚С. Шкала Uном конденсаторов К50-83 расширена до 450 В. Особенность конденсаторов серий К50-80, К50-81, К50-83 и К50-84 – способность работать в жестких климатических и эксплуатационных условиях.
К50-85 – конденсаторы с аксиальными проволочными выводами с диапазоном рабочих температур -60…100˚С и увеличенным сроком эксплуатации при высоких электрических нагрузках (минимальная наработка на отказ 7,5 тыс. ч при Uном и температуре 70˚С) Применяются в силовой электронике с жесткими условиями эксплуатации.
К50-86 – высоковольтные конденсаторы с радиальными винтовыми выводами с расширенными шкалой Uном до 485 В и шкалой Сном до 6800 мкФ. Применяются в радиоэлектронной аппаратуре и специальной технике.
К50-87 – конденсаторы с аксиальными проволочными выводами и продольной обжимкой корпуса. Эффективны для замещения полярной группы конденсаторов К50-15 "5". Отличаются повышенной наработкой на отказ (в пять–восемь раз выше, чем у конденсаторов К50-15 "5") и стойкостью к воздействию механических нагрузок. Диапазон рабочих температур -60…125˚С. Основное применение: аппаратура с жесткими требованиями к эксплуатации.
К50-88 и К50-89 – конденсаторы с радиальными проволочными выводами и продольной обжимкой корпуса. Эффективны для замены технически и морально устаревших конденсаторов К50-32 "5". Диапазон рабочих температур -60…125˚С. Характеризуются повышенной наработкой на отказ (в 20 раз выше, чем у К50-32 "5") и стойкостью к воздействию механических нагрузок. Применяются в аппаратуре с жесткими требованиями к эксплуатации. Отличаются лучшими, чем у К50-32 "5" массогабаритными характеристиками.
К50-90 и К50-91 – высоковольтные конденсаторы с радиальными винтовыми выводами с увеличенным значением минимальной наработки до 10 тыс. ч при температуре 85˚С и 100 тыс. ч при работе в облегченном режиме. Применяются в радиоэлектронной аппаратуре специального назначения и др. Отличаются малыми массогабаритными характеристиками и расширенной шкалой Сном с 470–15000 мкФ (К50-91).
К50-92 – конденсаторы с аксиальными проволочными выводами с диапазоном рабочих температур -60…100˚С. Uном = 6,3–450 В и Сном = 1–4700 мкФ. По своим техническим характеристикам конденсаторы могут заменять конденсаторы К50-29, К50-20, К50-24, К50-27 тип I (рис.5).
Конденсаторы электролитические объемно-пористые танталовые серии К52-хх
У конденсаторов серии (рис.6) самые высокие удельный заряд, минимальная наработка на отказ – до 3∙105 ч в облегченном режиме (К52-20). В основном применяются в аппаратуре специального назначения. Специалистам хорошо известны конденсаторы К52-1, К52-1Б, К52-1М, К52-1БМ, К52-9, К52-11, К52-17. Рассмотрим отличительные особенности конденсаторов последних разработок.
К52-18 – герметичные танталовые конденсаторы с аксиальными выводами. Диапазон рабочих температур -60…125˚С. Конденсаторы имеют высокие удельные массогабаритные характеристики и удельный заряд до 35000 мкКл/см3. Применяются в основном в бортовой аппаратуре и спецтехнике.
К52-19 – герметичные танталовые конденсаторы с аксиальными выводами. Uном – до 200 В. Применение: бортовая аппаратура и космическая техника.
К52-20 – герметичные танталовые конденсаторы с аксиальными выводами. Отличительные особенности – расширенный диапазон рабочих температур -60…175˚С и более жесткие нормы эксплуатационных характеристик. Применение: бортовая аппаратура, космическая техника и др.
К52-21 – герметичные танталовые конденсаторы с аксиальными выводами. Uном – 63 В, Сном  – до 470 мкФ, эквивалентное последовательное сопротивление (ЭПС) от 0,15 до 0,3 Ом при 100 кГц. Характеризуются высокой надежностью в режиме заряд-разряд. Применяются в приемопередающей аппаратуре.
Конденсаторы оксидно-полупроводниковые (ОПК) танталовые серии К53-хх
К53-1А – высоконадежные герметичные конденсаторы с аксиальными выводами. Uном – до 40 В, диапазон рабочих температур -60…125˚С. Применяются в радиоэлектронной аппаратуре общепромышленного и специального назначения.
К53-7 – герметичные неполярные ОПК с аксиальными выводами на Uном – 16–32 В в диапазоне температур -60…85˚С (рис.7). Применяются в аппаратуре специального назначения.
К53-65 – чип-конденсаторы в пластмассовом корпусе опрессованного исполнения с малыми значениями ЭПС (до 0,8 Ом на частоте 100 кГц и при температуре 20˚С) и тока утечки (0,5–28,5 мкА). Uном – до 50 В, диапазон рабочих температур -60…125˚С. Предназначены для монтажа на поверхность печатных плат. Применяются в различных радиоэлектронных устройствах бытового и специального назначения.
К53-66 – герметичные конденсаторы с аксиальными выводами. Uном – до 50 В, Сном = 0,22–1000 мкФ. Отличаются расширенной шкалой типономиналов. Имеют меньшие массогабаритные характеристики, чем К53-1А. Применяются в радиоэлектронной аппаратуре общепромышленного и специального назначения.
К53-68 – чип-конденсаторы опрессованного исполнения стандартных и низкопрофильных размеров (высота до 2,2 мм) (рис. 8). Характеризуются повышенной ударопрочностью (40000g для одиночных ударов), высокой стойкостью к воздействию специальных факторов. Применяются в изделиях специального и гражданского назначения.
К53-72 – чип-конденсаторы опрессованного исполнения с ультранизким ЭПС (35–95 мОм), расширенной шкалой Сном (22–1500 мкФ), высоким током пульсаций (1,3–2,2 А). Характеризуются стабильными температурными и частотными характеристиками. Созданы по мультианодной технологии (несколько параллельно соединенных анодов). Применяются в различной радиоэлектронной аппаратуре специального и гражданского назначения.
Конденсаторы оксидно-полупроводниковые (ОПК) ниобиевые

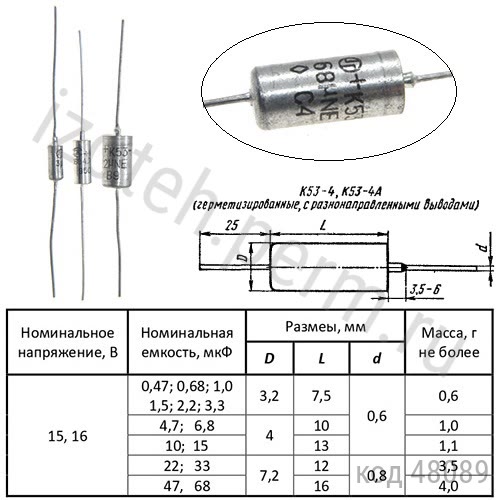

К53-4 – высоконадежные герметичные конденсаторы с аксиальными выводами. Uном – до 20 В, диапазон рабочих температур -60…85˚С. Применяются в радиоэлектронной аппаратуре специального и гражданского назначения.
К53-52 – герметичный конденсатор с аксиальными выводами и меньшими по сравнению с К53-4 массогабаритными характеристиками. Применяется в радиоэлектронной аппаратуре специального и гражданского назначения, а также для замены танталовых ОПК.
К53-60 – окукленные ОПК с радиальными выводами. Превосходят по своим характеристикам К53-19 и К53-21. Применяются в радиоэлектронной аппаратуре, в основном гражданского назначения.
Конденсаторы с двойным электрическим слоем (суперконденсаторы) серии К58-хх (рис.9)
К58-20 – герметичные суперконденсаторы с двойным электрическим слоем (ионисторы) и лепестковыми выводами. Uном = 2,3 В, Сном = 100 Ф. Отличаются большой запасаемой энергией и большой мощностью разряда при коротком времени заряда. Диапазон рабочих температур -60…40˚С. Применяются в аппаратуре гражданского и специального назначения, системах электропитания различных устройств, в том числе гибридных и др.
К58-21 – герметичные суперконденсаторы с двойным электрическим слоем и винтовыми выводами. Uном = 2,3 В, Сном = 3500 Ф. Диапазон рабочих температур -60…40˚С. Применяются в аппаратуре гражданского и специального назначения, системах электропитания различных устройств, в том числе гибридных и др.
Факторы, мешающие инновационному развитию ОАО "Элеконд"
Из опыта проведения НИОКР последних лет можно сделать вывод, что налоговый и таможенный кодексы, а соответственно и бухгалтерский учет, не стимулируют, а тормозят инновационное развитие предприятия. Инженер-разработчик значительное время занимается писанием различных бумаг для бюрократической системы, а не проведением НИОКР. Для того чтобы создавать наукоемкие, конкурентоспособные изделия, необходимо постоянно учиться. К сожалению, системы непрерывной подготовки высококвалифицированного инженерного корпуса пока нет. Тем не менее, работы по совершенствованию выпускаемой продукции и разработке новых электролитических конденсаторов продолжаются. Сегодня проводится несколько НИОКР по различным направлениям развития конденсаторов. В частности, по использованию новых танталовых порошков, исследованию и разработке новых электролитов, в том числе полимерных для конденсаторов, по разработке новых конденсаторов с улучшенными потребительскими свойствами.

Автор уверен, что усилия специалистов ОАО "Элеконд" по инновационному развитию конденсаторостроения принесут пользу не только потенциальным потребителям, но и России.
Более подробную информацию о конденсаторах предприятия можно найти на сайте www.elecond.ru. ●

Справочник по электрическим конденсаторам (Дьяконов М. Н.)

Оглавление: Предисловие [3]
Условные обозначения физических величин и параметров конденсаторов [4]
ЧАСТЬ ПЕРВАЯ. ОБЩИЕ СВЕДЕНИЯ [5]
  Раздел первый. Классификация и система условных обозначений конденсаторов [5]
    1.1. Общие понятия [5]
    1.2. Классификация конденсаторов [6]
    1.3. Система условных обозначений и маркировка конденсаторов [13]
  Раздел второй. Основные электрические параметры и характеристики конденсаторов [17]
    2.1. Номинальная емкость и допускаемое отклонение емкости [17]
    2.2. Номинальные напряжение и ток [17]
    2.3. Тангенс угла потерь [19]
    2.4. Сопротивление изоляции. Ток утечки [19]
    2.5. Температурный коэффициент емкости [20]
    2.6. Диэлектрическая абсорбция конденсаторов [21]
    2.7. Полное сопротивление конденсаторов. Резонансная частота [21]
    2.8. Реактивная мощность [22]
    2.9. Вносимое затухание и сопротивление связи [23]
    2.10. Специфические электрические параметры и характеристики подстроечных и вакуумных конденсаторов [23]
  Раздел третий. Применение и эксплуатация конденсаторов [24]
    3.1. Эксплуатационные факторы и их воздействие на конденсаторы [24]
    3.2. Частотные свойства конденсаторов и особенности их работы в импульсных режимах [31]
    3.3. Указания по выбору и эксплуатации конденсаторов [34]
ЧАСТЬ ВТОРАЯ СПРАВОЧНЫЕ ДАННЫЕ [41]
  Раздел четвертый. Конденсаторы с неорганическим диэлектриком [41]
    4.1. Низковольтные конденсаторы [41]
      Керамические монолитные: КМ-3, КМ-4, КМ-5, КМ-6, К10-9, К10-17, К10-23, К10-27, К10-28, К10-36, К10-42, К10-43, К10-47, К10-49, К10-50, К10-52 [41]
      Керамические дисковые, пластинчатые, трубчатые и секционные: КД-1, КД-2, КДУ, К10-18, К10-19, К10-24, К10-29, К10У-5, К10-7В, КТ-1, КТ-2, КТ-3, КТИ, К10-25, К10-38, КЛС; К10-45 [66]
      Стеклокерамические и стеклянные: СКМ, К22У-1, К22-4, К22-5, КС, К21-5, К21-7, К21-8, К21-9 [81]
      Слюдяные: КСГ, СГМ, СГМЗ, КСО, КСОТ, ССГ, СГО, К31П-4, К31П-5, К31У-3Е, К31-10, К31-11 [96]
    4. 2. Высоковольтные конденсаторы [108]
      Керамические: К15У-1, К15У-2, К15У-3, К15-11, К15-12, К15-13, К15-14, К15-9, КВИ-1, КВИ-2, КВИ-3, К15-4, К15-5, К15-10 [108]
      Слюдяные: KB, KP, КБ [125]
    4.3. Помехоподавляющие конденсаторы [129]
      Керамические проходные и опорные: К10У-1, К10П-4, К10-44, К10-51, КТПМ-1, КТП, КО, КДО [129]
      Керамические проходные фильтры: Б7, Б14, Б23, Б23А [138]
  Раздел пятый. Конденсаторы с органическим диэлектриком [140]
    5.1. Низковольтные низкочастотные конденсаторы [140]
      Бумажные: КБГ (КБГ-И, КБГ-МН, КБГ-МП), ОКБГ (ОКБГ-И, ОКБГ-МН, ОКБГ-МП, ОКБГ-М), БГТ, К40П-2, К40У-5, К40У-9, К40-11, БМ-2, БМТ-2 [140]
      Металлобумажные: МБГ (МБГП, МБГЦ), МБГИ, МБГН МБГО МБГТ МБГЧ (МБГЧ-1, МБГЧ-2), МБМ, КМБП, К42У-2, К42П-5, К42Ч-6, К42-4, К42-8, К42-11, К42-18, К42-19 [155]
      Полиэтилентерефталатные: ПМГП, К73П-2, К73П-3, К73П-4, К73-5, К73-8, К73-9, K73-11, K73-15, К73-16, К73-17, К73-20, К73-22, К73-24, К73-26 [174]
      Комбинированные: К75-10, К75-12, К75-24, К75-38 [208]
      Лакопленочные: К76П-1, К76-3, К76-4, К76-5 218 Поликарбонатные: К77-1, К77-2, К77-3, К77-4, К77-6 [225]
      Полипропиленовые: К78-4 [239]
    5. 2. Низковольтные высокочастотные конденсаторы [241]
      Полистирольные: ПМ-1 ПМ-2, ПО, К70-4, К70-6, К70-7, К70-8, МПО, МПГО, МПГ-Ц, МПГ-П, К71-4—К71-8 [241]
      Фторопластовые: ФТ, ФЧ, К72П-5, К72П-6, К72-9, К72-11, К72-11а [266]
      Полипропиленовые: К78-2, К78-3 [279]
    5.3. Высоковольтные конденсаторы постоянного напряжения [284]
      Бумажные: К41-1, КБГ-П [284]
      Полистирольные: ПОВ [293]
      Фторопластовые: ФГТИ [294]
      Полиэтилентерефталатные: К74-6, К74-7, К73-12, К73-13, К73-14 [296]
      Полипропиленовые: К78-5 [301]
      Комбинированные: ПКГТ (ПКГТ-П, ПКГТ-И), К75-15, К75-21, К75-22А, К75-22Б, К75-29А, К75-29Б, К75-45, К75-47, К75-50, К75-51 [302]
    5.4. Высоковольтные импульсные конденсаторы [320]
      Бумажные и металлобумажные: МБГВ, К42И-1, К42-13, К41И-7 [320]
      Комбинированные: ПКГИ, К75-11, К75-14, К75-17, К75-18, К75-19, К75-20, К75-25, К75-27, К75-28, К75-30, К75-39, К75-40, К75-44, К75-46, К75-48, К75-49, линии формирования Б4-1 [323]
    5. 5. Дозиметрические конденсаторы [339]
      Фторопластовые: К72-1, К72-4, К72-8 [339]
    5.6. Помехоподавляющие конденсаторы [341]
      Бумажные: КЗ, КБП, ОКБП, ОКП, ОБПТ, КБПС-Ф, МБП, 3Б [341]
      Пленочные: ОППТ, К72П-3, К73-18, К73-21 [352]
      Комбинированные: К75-37, К75-41, К75-42, К75-43, К75П-4 [359]
  Раздел шестой. Конденсаторы с оксидным диэлектриком [368]
    6.1. Конденсаторы общего назначения [368]
      Алюминиевые оксидно-электролитические: К50-ЗА, К50-ЗБ, К50-6, К50-7, К50-9, K50-I2, К50-15, К50-16, К50-18, К50-20, К50-22, К50-24, К50-26, К50-27, К50-28, К50-29, К50-31, К50-32 [368]
      Танталовые оксидные объемно-пористые: ЭТО, К52-1, К52-1Б, К52-2, К52-5, К52-7А, К52-9, К52-10 [415]
      Танталовые оксидно-электролитические фольговые: ЭТ [428]
      Танталовые оксидно-полупроводниковые: К53-1, К53-1А, КОПП, К53-6А, К53-10, К53-15, К53-15А, К53-16, К53-16А, К53-18, К53-22, К53-30 [430]
      Алюминиевые оксидно-полупроводниковые: К53-14, К53-14А [454]
      Ниобиевые оксидно-полупроводниковые: К53-4, К53-4А, К53-19, К53-21, К53-26 [457]
    6. 2. Конденсаторы неполярные [466]
      Алюминиевые оксидно-электролитические: К50-6, КБО-15 [468]
      Танталовые оксидно-электролитические: К52-8 [470]
      Танталовые оксидно-электролитические фольговые: ЭТН [473]
      Танталовые оксидно-полупроводниковые: К53-7 [474]
    6.3. Конденсаторы высокочастотные [476]
      Алюминиевые оксидно-электролитические: К50-33 [476]
      Танталовые оксидно-полупроводниковые: К53-25, К53-28 [479]
      Ниобневые оксидно-полупроводниковые: К53-27 [484]
    6.4. Конденсаторы импульсные [487]
      Алюминиевые оксидно-электролитические: К50И-1, К50-3Ф, К50-3И, К50И-8, К50-13, К50-17, K50-21, К50-23 [487]
    6.5. Конденсаторы пусковые [492]
      Алюминиевые оксидно-электролитические: К50-19 [492]
    6.6. Конденсаторы помехоподавляющие [493]
      Танталовые оксидно-полупроводниковые: К53-17 [493]
      Раздел седьмой. Конденсаторы подстроенные [495]
    7.1. Конденсаторы с твердым диэлектриком [495]
      Керамические дисковые: КТ4-21, КТ4-23, КТ4-24, КТ4-25, КТ4-27, КТ4-28, КТ4-29, КПК-2, КПК-3, КПКМ: керамические цилиндрические: КПК-МТ [495]
    7. 2. Конденсаторы с воздушным диэлектриком: КТ2, КПВ, КПВМ [504]
  Раздел восьмой. Конденсаторы вакуумные [508]
    8.1. Конденсаторы вакуумные постоянной емкости В, KB, ВВ, ВМ, К61-1, К61-3, К61-4, К61-5, К61-9, К61-16, К61-18 [508]
    8.2. Конденсаторы вакуумные переменной емкости КП1-3, КП1-3М, КП1-4, КП1-6—КП1-12, КП1-12Т-01, КП1-13, КП1-16 [513]
  Раздел девятой. Конденсаторы нелинейные [520]
    9.1. Вариконды: ВК2, ВК4, КН1-5, КН1-6 [520]
    9.2. Термоконденсаторы КН2-2 [524]
  Приложения
    1. Краткие справочные данные конденсаторов [526]
    2. Алфавитный указатель конденсаторов [572]

Покупаем серебряно-танталовые конденсаторы, цены и фото конденсаторов

Покупка танталовых конденсаторов осуществляется нашей компанией по ценам выше среднерыночных. Работаем с физическими и юридическими лицами, располагая при этом всеми необходимыми документами. Принимаем детали и электронные компоненты по Почте России, либо посредством услуг транспортных компаний. Пример: ТК Деловые линии. Быстро и качественно.

Дополнительную информацию по конденсаторам и другим радиодеталям смотрите на следующих страницах:

Внешний видМаркировка/ЦенаВнешний видМаркировка/Цена
К52-1 ПодробнееК52-1М, К52-1БМ Подробнее
К52-2мелкие ПодробнееК52-2мелкие с 2000 г.в. Подробнее
К52-2мелкие,салатовые, «2» в кружке ПодробнееК52-2Счёрная крышка, мелкие Подробнее
К52-2крупные, знак «ромб» ПодробнееК52-3крупные Подробнее
К52-5крупные, знак «ромб» ПодробнееК52-2крупные,«2» в кружке,чёрная крышка Подробнее
К52-2крупные,салатовые, «2» в кружке ПодробнееК52-2С, К52-5Счёрная крышка, крупные Подробнее
К52-2крупные, без знака «ромб»,со зн. «Э» ПодробнееК52-2крупные, с 2000 г.в. Подробнее
КОПП ПодробнееК52-7с 1993 года выпуска, высота 1,7 см Подробнее
К52-7до 1993 года выпуска ПодробнееК52-8 Подробнее
К52-9 ПодробнееК52-11 Подробнее
К53-1, К53-1Акрупный размер, мелкие- дешевле ПодробнееК53-6 Подробнее
К53-7крупный размер, мелкие- дешевле ПодробнееК53-16 Подробнее
К53-18крупный размер, мелкие- дешевле ПодробнееК53-28 Подробнее
ЭТО-1мелкий размер ПодробнееЭТО-Смелкий размер Подробнее
ЭТО-2крупный размер ПодробнееЭТ, ЭТН Подробнее
«Tesla»имп.танталовые Подробнееимп.конденсатор Подробнее
«Tesla»аналог К52-1 Подробнее«ETA 3» Подробнее
конденсаторы импортТанталовые Подробнееконденсаторы импортаналог ЭТО-2 Подробнее
ЭТО-3высота 30 мм ПодробнееЭТО-3высота 42 мм Подробнее
К52-5высота 35 мм ПодробнееЭТО-4высота 35 мм Подробнее
ЭТО-4высота 45 мм ПодробнееК52-5высота 44 мм Подробнее
К52-5высота 54 мм ПодробнееЭТО-4высота 59 мм Подробнее
К52-5высота 73 мм ПодробнееЭТО-4высота 83 мм Подробнее
ЭТО-4высота 117 мм Подробнее

Виды и аналоги конденсаторов – как определить тип конденсатора и подобрать аналог

Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком. Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.

В высоковольтных устройствах (умножителях напряжения, генераторах Маркса, катушках Тесла, мощных лазерах и т.п.) применяют высоковольтные конденсаторы, отличающиеся по конструкции от низковольтных. Они используются в схемах с напряжением более 1600 В. Некоторые разновидности высоковольтных электронных устройств:

  • К75-25 – импульсные модели, используемые в схемах с напряжением до 50 кВ. Их емкость – 2-25 нФ. Благодаря возможности работать с токами частотой 500 Гц, эффективны в искровых катушках Тесла.
  • К15-4. Этот тип конденсатора можно определить по корпусу цилиндрической формы зеленого цвета. Имеют небольшую емкость и используются в генераторах Маркса, старых телевизорах, умножителях напряжения и других высоковольтных низкочастотных схемах.
  • К15-5. Керамические детали кирпичного цвета, компактных габаритов, дисковой формы. Максимальное напряжение – 6,3 кВ, используются в высокочастотных фильтрах.

Керамические и стеклокерамические конденсаторы с твердым неорганическим диэлектрическим слоем выпускаются в высоковольтном и низковольтном исполнении. Отличаются компактными размерами и надежностью. Широко востребованы в вычислительной, бытовой, медицинской, военной техники, транспорте. По номинальному напряжению их разделяют на высоко- и низковольтные.

По типу конструкции выпускают следующие керамические конденсаторы:

  • КТК – трубчатые;
  • КДК – дисковые;
  • SMD – поверхностные и другие.

Для изготовления керамических конденсаторов используют не обожженную глину, а материалы, сходные с ней по структуре, – ультрафарфор, тиконд, ультрастеатит. Обкладка – серебряный слой. Керамические и стеклокерамические устройства используются в схемах, в которых важных частотные характеристики, невысокие потери при утечке, компактные габариты, невысокая стоимость.

В бумажных конденсаторах фольгированные обкладки разделяет диэлектрик из конденсаторной бумаги. Эти детали используются как в высокочастотных, так и низкочастотных цепях. Они не пользуются популярностью из-за низкой механической прочности. Более прочным вариантом является металлобумажная деталь, в которой на бумагу напыляется металлический слой.

Бумажные и металлобумажные конденсаторы выпускаются в широком интервале емкостей и номинальных напряжений. Металлобумажные варианты выигрывают в плане компактности конструкции и проигрывают по стабильности сопротивления изоляции. Дополнительный плюс металлобумажных изделий – способность к самовосстановлению электрической прочности при единичных случаях пробоев бумаги.

Электролитические конденсаторы отличаются повышенной энергоемкостью и используются в цепях переменного и постоянного тока. В них диэлектриком является металлооксидный слой, созданный электрохимическим способом. Он располагается на плюсовой обложке из того же металла. Другая обложка – жидкий или сухой электролит. Металл – алюминий, ниобий или тантал.

Конденсаторы постоянной емкости относятся к устаревшим. Им на смену пришли детали переменной электроемкости. Наиболее распространены электролитические конденсаторы подстроечного типа. Их емкость меняется при регулировке, но при работе схемы остается постоянной. Благодаря герметичности корпуса и твердого полупроводника, изделия стабильны при хранении и могут использоваться при низких температурах (до -80°C) и высоких частотах.

Пленочные полистирольные изделия востребованы в схемах импульсного характера, с постоянным или высокочастотным переменным током. Такая продукция выпускается с обкладками из фольги или с пленочным диэлектриком, на который наносится тонкий металлизированный слой. Для изготовления пленочного диэлектрика используются поликарбонат, тефлон, полипропилен, металлизированная бумага. Диапазон емкостей – 5 пкФ-100 мкФ. Очень популярны высоковольтные исполнения пленочных конденсаторов – до 2000 В.

Выпускаются различные типы пленочных конденсаторов, которые различаются по:

  • размещению слоев диэлектрика и обкладок – аксиальные и радиальные;
  • материалу изготовления корпуса – полимерные и пластмассовые, выпускают модели без корпуса с эпоксидным покрытием;
  • форма – цилиндрическая и прямоугольная.

Основное преимущество такой продукции – способность к самовосстановлению, защищающая ее от вероятности преждевременного отказа. Другие плюсы – хорошие электрохимические характеристики, тепловая стабильность, способность к высоким нагрузкам при переменном токе. Благодаря выше перечисленным свойствам, пленочные и металлопленочные изделия применяются в измерительной технике, радиоэлектронике, вычислительной технике.

Также называются SMD конденсаторы. Эти радиокомпоненты предназначены для поверхностного монтажа. Типы безвыводных конденсаторов:

  • керамические;
  • пленочные;
  • танталовые.

Чип-конденсаторы имеют компактные габариты, стандартизированную форму корпуса, характеристики, во многом совпадающие с многослойными конденсаторами. Используются в печатных платах как по отдельности, так и наборами.

Таблица аналогов конденсаторов

Напишите в комментариях какие аналоги зарубежных или отечественных конденсаторов вы знаете и мы добавим их в таблицу.

Отечественный конденсатор Зарубежный аналог
К10 – керамический, низковольтный MLCC
К15 – керамический, высоковольтный Elzet
К53-16 Тип TIM, Mallory; тип B45181, Siemens
К53-16-1 Тип EF, Panasonic
К53-18 Тип TAC, Mallory
К53-20 Тип TAC, Mallory
К53-22 Тип B45196, Siemen; тип T421, Union Carbide
К53-25 Тип 935D, Sprague
К53-34 Тип EF, Panasonic; тип TDC, Mallory
К32 – слюдяной малой мощности Mica
К42 – бумажный, с металлизированными обкладками MP
К50 – электролитический, алюминиевый, фольговый Jamikon, Elzet, Capxon, Samhwa
К50-16 50В 500 мкФ Capxon KF
К50-24 25В 2200 мкФ Frolyt TGL 7198
К50-29 Vishay 601D
К50-29В 63В 220 мкФ Supertech
К71 – пленочный полистирольный KS или FKS
К76 – лакопленочный MKL
K77 – пленочный, поликарбонатный KC, MKC, FKC
К78 – пленочный, полипропиленовый KP, MKP, FKP

Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?


Другие материалы по теме


Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


B84299K53 B84299-K53 B84299-K56 B84299-K55 Лист данных

4-линейные фильтры для установок и систем

Сетевые фильтры для трехфазных систем Номинальное напряжение 440/250 В ~, 50/60 Гц Номинальный ток от 6 до 25 A

Конструкция Четырехлинейный фильтр Пластиковый корпус

Характеристики Высокие вносимые потери

Области применения Источники питания для
промышленных установок вязальные машины информационные системы медицинское оборудование

Клеммы Клеммные блоки, безопасные для прикосновения
Маркировка на компоненте Логотип производителя код заказа, номинальное напряжение, номинальный ток, код даты Минимальная маркировка на упаковке Логотип производителя, код заказа

Принципиальная схема LINE L1

B84299-K53 B84299-K56

НАГРУЗКА L1 'L2' L3 'N'

SSB0542-L
312 03/01
4-х линейные фильтры для установок и систем

Технические характеристики Номинальное напряжение VR Номинальный ток IR Испытательное напряжение VP

Ток утечки l утечка Климатическая категория 90 003

B84299-K53 B84299-K56
440/250 В ~, 50/60 Гц при температуре окружающей среды 40 ° C 1414 2 с линия / линия 2700 2 с линии / корпус <3,5 мА при 400 В ~, 50 Гц в соответствии с EN 60068-1 25/085/21 25 ° C / + 85 ° C / 21 день испытание на влажное тепло
Характеристики и коды заказа
Разм. Тусклый. Кабельный ввод Прибл. Код заказа
вес
мм диаметр кабеля кг
14,5 8 12,5 мм 1,1
16 67
10,5 7 15,0 мм 1,6
25 67
15,5 9 15,0 мм 1, 6

B84299-K53 B84299-K55 B84299-K56
x = разрешение

Разрешение
565-3

Габаритный чертеж

KCabaeblvleerfsitcthinragubung
55 ± 0,2 N3 2 1
50 ± 2 , caobvgedreedckftofürr

Маркировка НАГРУЗКА НА ЛИНИЮ
195 ± 0,4 152 ± 0,4 249

N3 2 1

SSB0588-U
313 03/01
4-строчные фильтры для установок и систем

Типичные значения вносимых потерь при Z = 50
несимметричный, соседние ветви оканчиваются синфазным режимом, все ветви параллельны асимметричным дифференциальным режимом симметричным

B84299-K53 100
дБ αe

SSB1575-3

B84299-K55 100
дБ αe

B84299-K53 B84299-K53 B84299-K53 K56

SSB1576-B

B84299-K56
дБ αe
10 7 Гц 10 8 f

SSB1577-J
10 7 Hz 10 8
10 7 Hz 10 8
314 03/01

Herausgegeben von EPCOS AG Marketing Kommunikation, Postfach 80 17 09, 81617 München, DEUTSCHLAND EPCOS AG Alle Rechte vorbehalten. Vervielfältigung, Veröffentlichung, Verbreitung und Verwertung dieser Broschüre und ihres Inhalts ohne ausdrückliche Genehmigung der EPCOS AG nicht gestattet. Mit den Angaben in dieser Broschüre werden die Bauelemente spezifiziert, keine Eigenschaften zugesichert. Bestellungen unterliegen den vom ZVEI empfohlenen Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie, soweit nichts anderes vereinbart wird. Diese Broschüre ersetzt die vorige Ausgabe. Fragen über Technik, Preise und Liefermöglichkeiten richten Sie bitte an den Ihnen nächstgelegenen Vertrieb der EPCOS AG или несерьезный Vertriebsgesellschaften im Ausland.Bauelemente können aufgrund technischer Erfordernisse Gefahrstoffe enthalten. Auskünfte darüber bitten wir unter Angabe des betreffenden Typs ebenfalls über die zuständige Vertriebsgesellschaft einzuholen.

Опубликовано EPCOS AG Marketing Communications, P.O. Box 80 17 09, 81617 Мюнхен, ГЕРМАНИЯ EPCOS AG Все права защищены. Воспроизведение, публикация и распространение этой брошюры и содержащейся в ней информации без предварительного явного согласия EPCOS запрещены. Информация, содержащаяся в этой брошюре, описывает тип компонента и не может рассматриваться как гарантированные характеристики.Заказы на закупку регулируются Общими условиями поставки продуктов и услуг для электротехнической и электронной промышленности, рекомендованными Немецкой ассоциацией производителей электрического и электронного оборудования ZVEI, если не согласовано иное. Эта брошюра заменяет предыдущее издание. По вопросам, связанным с технологиями, ценами и доставкой, обращайтесь в офисы продаж EPCOS AG или к международным представителям. По техническим требованиям компоненты могут содержать опасные вещества. Для получения информации о рассматриваемом типе, пожалуйста, также свяжитесь с одним из наших офисов продаж.

Содержание драгоценных металлов в конденсаторах к53 65

Справочник количества содержания ценных металлов в конденсаторе К53-21 по технической информации и бланкам паспорта на изделие. Указывается масса драгоценных металлов в граммах (Золото, серебро, платина, палладий и др. ) На единицу продукции.

Золото: 0 грамм
Серебро: 0 грамм
Платина: 0 грамм
Палладий: 0 грамм

Источник информации :.

- Это устройство для накопления заряда и энергии электрического поля.

Фото K53-21:

Типы конденсаторов

О компоненте - Конденсатор
Поведение конденсатора в цепи электрического тока можно рассмотреть на очень простых практических примерах. Как зарядить конденсатор. Когда цепь замыкается, ток заряда будет течь, а именно, с левой пластины конденсатора часть электронов уйдет вправо, а правая, обращенная от соединительного проводника, будет пополнена равным количеством таких же электронов.

Обе пластины будут заряжены противоположными зарядами одинаковой величины, и между ними возникнет диэлектрическое электрическое поле. Конденсатор заряжается до такого напряжения, которое прикладывается к нему источником питания. Когда конденсатор разряжен, избыточные электроны с правой пластины перейдут к проводнику, а недостающее количество электронов перейдет от проводника к левой пластине, что означает, что конденсатор полностью разряжен.

Теперь о сопротивлении конденсатора.При замыкании электрической цепи конденсатор начинает заряжаться, в результате он становится источником тока, напряжения и ЭДС. ЭДС конденсатора направлена ​​против источника заряда. Емкостным сопротивлением называется сопротивление ЭДС заряженного конденсатора заряду этого конденсатора.

Почему через конденсатор не течет постоянный ток? Используйте источник постоянного тока и лампу накаливания. Включите цепь, лампа ненадолго вспыхнула и погасла. Это означает, что конденсатор заряжен до напряжения источника питания, и ток в цепи прекратился.Теперь воспользуйтесь цепью переменного тока, используя обмотку трансформатора.

В цепи переменного тока заряда конденсатора хватает на четверть периода. После достижения значения амплитуды напряжение между пластинами уменьшается, в следующей четверти периода конденсатор разряжается.

Конденсатор - видео.

Характеристики конденсатора К53-21:

Двухполюсный с определенным или переменным значением емкости и низкой проводимостью; устройство для накопления заряда и энергии электрического поля.

Конденсатор - это пассивный электронный компонент. В простейшем виде конструкция состоит из двух электродов в виде пластин (называемых пластинами), разделенных диэлектриком, толщина которого мала по сравнению с размерами пластин (см. Рис.). Практически используемые конденсаторы имеют много слоев диэлектрика и многослойных электродов или полос чередующегося диэлектрика и электродов, свернутых в цилиндр или параллелепипед с закругленными четырьмя краями (из-за намотки).

Конденсаторы К53-21, цена покупки или продажи:

Оставить отзыв о К53-21.

Kolumba ™ - Petersen Tegl

Оригинальная 100% ручная работа Kolumba ™ - это линейка строительной керамики длинной формы, одинаково подходящая для кирпичной кладки и облицовки плиткой. Различные температуры во время обжига придают кирпичам разнообразную текстуру и красивые оттенки.

ПЛИТКА РУЧНОЙ РАБОТЫ

Kolumba ™ производится в соответствии с многовековыми традициями мастерства. Kolumba ™ изготавливается из различных типов глины, которые могут выдерживать чрезвычайно высокие температуры обжига.После обработки глина вручную формуется в деревянных формах с последующей сушкой и обжигом. Различные температуры во время обжига придают кирпичам разнообразную текстуру и красивые оттенки. Все кирпичи приобретают индивидуальные характеристики благодаря большому пальцу формовщика, когда он или она выдавливает кирпич из формы.

Kolumba ™ поставляется в стандартном формате 528 x 108 x 37 мм, но также может поставляться в нестандартных размерах. Мы также стремимся удовлетворить все запросы на индивидуальные цвета или поверхности.

Kolumba ™ была разработана в 2000 году в сотрудничестве между швейцарским архитектором Петером Цумтором и Петерсеном Теглем для музея Колумбии в Кельне, Германия.Сегодня кирпичи Kolumba ™ используются в зданиях по всему миру.

КИРПИЧ И МОРОЗ

Кирпич Petersen Tegl морозостойкий. В основном мы используем глину из окрестностей кирпичного завода, где глина добывалась для производства кирпича в течение нескольких сотен лет.

На кирпичном заводе глину вытапливают, формуют и прессуют с использованием методов, имитирующих метод обработки, когда все работы выполнялись вручную.

Метод дает наилучшую текстуру с капиллярами и воздушными пустотами, которые позволяют воде расширяться при замерзании, не повреждая кирпич.Таким образом, тот факт, что кирпичи могут впитывать воду, не приводит к повреждению от мороза.

См. Информационный лист по морозостойкости и кирпичу СКАЧАТЬ>

Цвета являются ориентировочными.

Показать больше > Показывай меньше >

Код SWIFT LOYDGB21K53 Lloyds Bank Plc High Street Sheffield 777435 Соединенное Королевство

Общество всемирных межбанковских финансовых телекоммуникаций (SWIFT) (также известное как ISO 9362, SWIFT-BIC, код BIC, идентификатор SWIFT или код SWIFT) является стандартным форматом Коды бизнес-идентификаторов одобрены Международной организацией по стандартизации (ISO). Это уникальный идентификационный код как для финансовых, так и для нефинансовых организаций. (При присвоении нефинансовому учреждению код может также называться идентификатором юридического лица или BEI.) Эти коды используются при переводе денег между банками, особенно для международных банковских переводов, а также для обмена другими сообщениями между банки. Коды иногда можно найти в выписках со счета. Коды SWIFT и BIC в основном совпадают.

Код SWIFT состоит из 8 или 11 символов?
Пример: LOYDGB21K53
  • LOYD 4 буквы: код учреждения или код банка.(Lloyds Bank Plc)
  • GB 2 буквы: код страны ISO 3166-1 alpha-2 (Великобритания)
  • 21 2 буквы или цифры: код местоположения
  • Если второй символ - «0», то Обычно это тестовый BIC, а не BIC, используемый в действующей сети.
  • Если второй символ - «1», то он обозначает пассивного участника в сети SWIFT.
  • Если второй символ - «2», то он обычно указывает на обратный биллинг BIC, при котором получатель платит за сообщение, а не в более обычный режим, при котором отправитель платит за сообщение.
  • K53 последние 3 буквы или цифры: код филиала.
  • Если указан 8-значный код, можно предположить, что он относится к основному офису.

Код SWIFT Lloyds Bank Plc High Street Sheffield 777435 Соединенное Королевство

Код SWIFT Lloyds Bank Plc, используемый для перевода средств в Internationl Lloyds Bank Plcs. SWIFTCode Lloyds Bank Plc United Kingdom обеспечивает самый широкий охват национальных идентификаторов Lloyds Bank Plc. Код SWIFT идентифицирует Lloyds Bank Plc High Street Sheffield 777435es в Соединенном Королевстве ([countryshor]).SWIFT-код Lloyds Bank Plc уникален для каждой High Street Sheffield 777435 в Соединенном Королевстве ([countryshor]). Lloyds Bank Plc High Street Sheffield 777435 High Street Sheffield 777435 расположен в Шеффилде, Шеффилд, Соединенное Королевство Соединенное Королевство, а Lloyds Bank Plc High Street Sheffield 777435 SWIFT-код - LOYDGB21K53.

% PDF-1.4 % 1718 0 объект> эндобдж xref 1718 162 0000000016 00000 н. 0000005386 00000 п. 0000005666 00000 н. 0000006125 00000 н. 0000006720 00000 н. 0000006872 00000 н. 0000007024 00000 н. 0000007177 00000 н. 0000007330 00000 н. 0000007482 00000 н. 0000007634 00000 н. 0000007787 00000 н. 0000007939 00000 п. 0000008092 00000 н. 0000008245 00000 н. 0000008399 00000 н. 0000008552 00000 н. 0000008706 00000 н. 0000008859 00000 н. 0000009013 00000 н. 0000009166 00000 п. 0000009320 00000 н. 0000009474 00000 н. 0000009628 00000 н. 0000009782 00000 н. 0000009936 00000 н. 0000010090 00000 н. 0000010244 00000 п. 0000010398 00000 п. 0000010552 00000 п. 0000010706 00000 п. 0000010859 00000 п. 0000011012 00000 п. 0000011166 00000 п. 0000011319 00000 п. 0000011473 00000 п. 0000011626 00000 п. 0000011780 00000 п. 0000011933 00000 п. 0000012087 00000 п. 0000012241 00000 п. 0000012395 00000 п. 0000012549 00000 п. 0000012703 00000 п. 0000012857 00000 п. 0000013011 00000 п. 0000013165 00000 п. 0000013319 00000 п. 0000013472 00000 п. 0000013626 00000 п. 0000013780 00000 п. 0000013934 00000 п. 0000014088 00000 п. 0000014242 00000 п. 0000014396 00000 п. 0000014550 00000 п. 0000014704 00000 п. 0000014858 00000 п. 0000015012 00000 п. 0000015166 00000 п. 0000015320 00000 н. 0000015474 00000 п. 0000015628 00000 п. 0000015782 00000 п. 0000015936 00000 п. 0000016091 00000 п. 0000016244 00000 п. 0000016399 00000 п. 0000016553 00000 п. 0000016989 00000 п. 0000017609 00000 п. 0000018113 00000 п. 0000018151 00000 п. 0000018374 00000 п. 0000018452 00000 п. 0000018687 00000 п. 0000019475 00000 п. 0000019802 00000 п. 0000020246 00000 п. 0000020408 00000 п. 0000020637 00000 п. 0000020908 00000 н. 0000021152 00000 п. 0000021955 00000 п. 0000022428 00000 п. 0000022991 00000 п. 0000023452 00000 п. 0000023959 00000 п. 0000024448 00000 п. 0000024994 00000 п. 0000025048 00000 п. 0000025102 00000 п. 0000025156 00000 п. 0000025210 00000 п. 0000025264 00000 п. 0000025318 00000 п. 0000025372 00000 п. 0000025426 00000 п. 0000025480 00000 п. 0000025534 00000 п. 0000025588 00000 п. 0000025642 00000 п. 0000025696 00000 п. 0000025750 00000 п. 0000025804 00000 п. 0000025858 00000 п. 0000025912 00000 п. 0000025966 00000 п. 0000026020 00000 н. 0000026074 00000 п. 0000026128 00000 п. 0000026182 00000 п. 0000026236 00000 п. 0000026290 00000 н. 0000026344 00000 п. 0000026398 00000 п. 0000026452 00000 п. 0000026506 00000 п. 0000026560 00000 п. 0000026614 00000 п. 0000026668 00000 н. 0000026722 00000 п. 0000026776 00000 п. 0000026830 00000 н. 0000026884 00000 п. 0000026938 00000 п. 0000026992 00000 п. 0000027046 00000 п. 0000027100 00000 н. 0000027154 00000 п. 0000027208 00000 н. 0000027262 00000 п. 0000027316 00000 н. 0000027370 00000 п. 0000027424 00000 н. 0000027478 00000 п. 0000027532 00000 п. 0000027586 00000 п. 0000027640 00000 п. 0000027694 00000 п. 0000027748 00000 н. 0000027802 00000 п. 0000027856 00000 п. 0000027909 00000 н. 0000027963 00000 н. 0000028016 00000 п. 0000028070 00000 п. 0000028123 00000 п. 0000030794 00000 п. 0000030847 00000 п. 0000030901 00000 п. 0000030954 00000 п. 0000050538 00000 п. 0000050591 00000 п. 0000050645 00000 п. 0000050698 00000 п. 0000119789 00000 н. 0000139006 00000 н. 0000182297 00000 н. 0000226833 00000 н. 0000005173 00000 п. 0000003613 00000 н. трейлер ] >> startxref 0 %% EOF 1879 0 obj> поток x̕yPw & M8b8DPrIAB'U $) h [x

Система тестирования нового обучаемого драйвера

Традиционно для получения водительских прав необходимо сначала получить разрешение учащегося, которое, в свою очередь, требует от вас сдачи письменного теста.Так делалось в течение десятилетий здесь, в Южной Африке, и, тем не менее, с системой существует широко распространенная и постоянная проблема ... даже несмотря на то, что учащиеся водители должны заполнять обильные формы и иметь при себе свои удостоверения личности в день теста, обмануть слишком легко.

Согласно источникам в Министерстве транспорта Южной Африки, старая система изобилует коррупцией, и одна из самых популярных схем мошенничества заключается в том, что учащиеся водители фактически нанимают других людей, чтобы они заняли их место в день экзамена, и напишут это для их.Эти люди, конечно же, полностью знакомы с принципами Руководства для учащихся и водителей K53, поэтому они могут каждый раз гарантировать сдачу экзамена, тем самым обеспечивая своим клиентам лицензию учащегося на свое имя.

По сути, это означает, что бесчисленное количество людей садятся за руль и выезжают на дороги Южной Африки, не понимая ни единого указателя или каких-либо правил дорожного движения.

Еще одна проблема, о которой сообщило Министерство транспорта, заключается в том, что тестовые документы существуют так давно, что их распространяют не только недобросовестные люди, но и официальные школы и академии инструкторов по вождению.Студентов обучают тому, как отвечать на вопросы, а не понимать правила дорожного движения, законы и знаки и, следовательно, грамотно отвечать на вопросы.

Просто нет контроля над тем, кто пишет статьи, а коррупция настолько велика, что почти каждый, кто приходит за лицензией своего ученика, проходит мимо, и все же они почти ничего не знают о предметном материале. В это нетрудно поверить, учитывая то, как многие люди водят в этой стране, почти не понимая дорожных знаков и правил.

Итак, Департамент дорожного движения остро нуждался в решении…

Система тестирования для новичков

Сегодняшние технологии настолько развиты, что очевидным ответом стал переход от бумажных тестов к электронным. Именно здесь компания Tactile Technologies разработала дизайн монитора с сенсорным экраном, который встроен в корпус и установлен на столе, с экранами между партами, чтобы предотвратить общение между учениками во время теста.Эти специализированные испытательные терминалы (обычно 20) затем помещаются в классную комнату или большой фургон, что не только предоставляет решение мобильной испытательной станции для удаленных населенных пунктов, но и снижает нагрузку на обычные испытания. центры.

На данный момент, за последние 2 года, новые испытательные кабины были развернуты на 43 с лишним объектах по всей стране, но преимущественно в Гаутенге и нескольких в провинции Лимпопо и Западном мысе. По словам Энтони Шумбы, руководителя отдела продаж компании Tactile, на каждом участке тестирования в среднем 20 терминалов, Tactile Technologies удалось поставить не менее 1000 терминалов с сенсорным экраном.

Это также хорошо, что новая система тестирования учащихся набирает обороты, потому что она может похвастаться набором полезных функций, которые помогают Министерству транспорта бороться с коррупцией, из-за которой необразованные люди садятся за руль и бесчисленные жизни подвергаются ужасному риску по всей стране.

Как это работает?

Вы записываете тест для учащегося и в тот же день приезжаете в центр тестирования. После того, как вас допустят в класс, вы подойдете к одному из терминалов, введите свой паспорт или идентификационный номер, и он отобразит ваши данные (потому что вы были зарегистрированы в системе, когда записывались на тест). После того, как вы подтвердите свои данные, вы начнете выбирать ответы на вопросы, которые являются множественным выбором. Вам дается время для ответа на все вопросы, и как только вы закончите, у вас будет возможность просмотреть (и изменить) свои ответы перед отправкой. Как только вы закончите, компьютер выдаст вам отчет, в котором расскажет, как вы это сделали и где ошиблись. Если вы сдадите экзамен, инструктор подойдет и позволит вам подписать необходимые документы для получения лицензии.

Функции, которые имеют большое значение в устранении мошенничества:

  • Программное обеспечение для тестирования имеет банк из 1000 вопросов, которые выбираются наугад, поэтому учащиеся никогда не могут предсказать, какие вопросы они получат.
  • Оценка производится в режиме реального времени: как только учащийся ответит на последний вопрос, он получит свои результаты. Это не только сокращает время ожидания, но и предотвращает любую коррупцию между студентами и дежурным должностным лицом, которое может брать взятки за сдачу студента, когда они фактически проиграли.
  • Имея доступ к интуитивно понятному электронному интерфейсу (без основных элементов управления), учащемуся ничего не остается, кроме как сесть и пройти тест, как и положено.Например, они не могут выключить терминал и пожаловаться, что «что-то случилось с их компьютером, и они проиграли весь тест». На самом деле это то, что студенты сделали бы, чтобы отказаться от сдачи теста, если он не прошел.

Непосредственное подтверждение работоспособности новой системы

Ранее Департамент транспорта отмечал, что проходной балл составляет от 80 до 90%. С новой системой, установленной в нескольких местах по всей стране, этот показатель снизился до гораздо более реалистичных 50–60%, что просто показывает, сколько коррупции удалось устранить сразу же.Более того, если более 70% одного класса пройдут тест, возникнет подозрение, и чиновники смогут расследовать этот вопрос, надеясь искоренить любые недобросовестные персонажи или коррупцию. Конечно, есть некоторые сообщества, которые хорошо умеют обучать и готовить своих детей к сдаче экзаменов, но коррупция широко распространена среди других, и новая система помогает Министерству транспорта ловить этих преступников на работе.

По мере развития пилотной программы учащиеся продолжают находить изобретательные способы обхода правил.Можно было бы подумать, что просто изучить книгу K53 и пройти тест честно, было бы проще, но преступники создали прибыльное предприятие, прикрываясь студентами, поэтому в их интересах найти способ обойти систему. При этом фантастическая вещь в использовании сложного программного обеспечения для проведения тестов заключается в том, что его можно обновлять, модифицировать и развивать для решения (и предотвращения) этих проблем.
Например: если ученик завершит тест за несколько минут, в отличие от обычного времени, которое потребовалось бы честному ученику, поднимается тревога, и дежурный чиновник может расследовать этот вопрос.

Итак, по мере того, как Департамент запускает пилотный проект, они обнаруживают лазейку за лазейкой, которую они могут исправить, что приводит к созданию новой системы тестирования учащихся, которая постоянно становится непревзойденной.

Новейшие технологии сенсорного экрана

Монитор All-in-One с сенсорным экраном

Новая система тестирования для учащихся состоит из 17-дюймового моноблока, ЖК-дисплея и сенсорного монитора, который, по словам Энтони Шумбы, проще в установке и управлении. Кроме того, если что-то пойдет не так с одним из универсальных терминалов, достаточно просто вынуть его из корпуса, починить и переустановить.

Выбор 17-дюймового сенсорного экрана был сделан потому, что он может отображать больше контента, чем 15-дюймовый, и лучше подходит для приложения, чем последний.

ЦП без вентилятора

Tactile Technologies также рекомендовала безвентиляторный центральный процессор (ЦП), который не выделяет много пыли и тепла.Это необходимо, поскольку несколько центров тестирования расположены в жарких и пыльных средах. Процессоры с вентиляторами традиционно засасывают много пыли, и это может способствовать выходу устройства из строя. У них также много движущихся частей, а это значит, что есть еще кое-что, что может пойти не так. В безвентиляторном ЦП не только меньше движущихся частей, но и он сконструирован так, чтобы охлаждаться без вентилятора, выделяющего дополнительное тепло. Таким образом, эти прочные ЦП, как правило, лучше работают в условиях центра тестирования и не вызывают проблем.

Источник бесперебойного питания (ИБП)

Новые классные комнаты устанавливаются с установленным ИБП, так что в случае отключения электроэнергии, что довольно часто встречается в Южной Африке и особенно в более удаленных районах, испытание может продолжаться беспрепятственно. ИБП гарантирует, что класс может продолжать работать еще 4 часа, что позволяет учащимся завершить свои тесты, а учащиеся даже следующего цикла могут сделать свои. Кроме того, в случае выхода из строя стационарной линии система автоматически переключается на 3D, чтобы предотвратить потерю данных или перебои в обслуживании.

Аппаратное обеспечение для идентификации

Последняя, ​​но не менее важная особенность тестовых терминалов для новых учащихся - это идентификационное оборудование, которое Tactile Technologies планирует установить, чтобы учащиеся не заставили кого-то другого сдать тест за них. На доске для рисования новых сенсорных экранов находится веб-камера, которая будет делать снимки учащегося в начале теста, а затем снова через каждые 4 или 5 вопросов, чтобы убедиться, что они не поменялись местами с другим человеком.

Tactile Technologies также рассматривает возможность интеграции сканера отпечатков пальцев в дизайн терминала тестирования, который, как и камера, потребует от учащегося сканировать отпечатки пальцев каждые 4 или 5 вопросов. Благодаря этим функциям идентификации на новых тестовых терминалах учащихся будет невероятно сложно обмануть систему.

Преимущества проекта

Как уже упоминалось ранее, более 1000 терминалов уже развернуто в более чем 40 точках по всей Южной Африке, и, согласно источникам в Министерстве транспорта, количество проходных билетов сразу же значительно упало.Они также заметили, что люди отменяли свой тест и перебронировали его в других отделах, где не были установлены сенсорные экраны, что является доказательством того, что новая система избавляется от коррупции.

Кроме того, новая система нацелена на автоматизацию проверки лицензии учащегося, что устраняет трудоемкие и неэффективные процессы, а также огромные объемы бумаги, которые приходится обрабатывать центрам. Благодаря тому, что Tactile Technologies предоставит Министерству транспорта подходящую аппаратную платформу для решения поставленной задачи, мы должны увидеть, как Южная Африка сделает еще один пробный шаг в 21 век.

Свяжитесь с нами

Если у вас есть проект, в котором вы хотели бы принять участие в Tactile Technologies, не стесняйтесь обращаться к нам! Мы можем предоставить уникальные решения для сенсорных экранов, соответствующие требованиям вашего приложения и отрасли. Вы можете написать нам по электронной почте [email protected] или [email protected] (Нидерланды) или, в качестве альтернативы, вы можете позвонить в наш офис по телефону:

Кейптаун ТЕЛ: +27 21 914 0819
Йоханнесбург ТЕЛ: +27 11 5538010
Нидерланды ТЕЛ: +31 646 270 636

Реализация запрограммированной гибели клеток в циркулирующих нейтрофилах и ее особенности при экспериментально индуцированной гипергомоцистеинемии в условиях дисфункции щитовидной железы

Сердечно-сосудистые заболевания (ССЗ) продолжают оставаться основной причиной заболеваемости и смертности во всем мире. Гипергомоцистеинемия (HHCy) - это новый метаболический фактор риска повреждения сосудов. В дополнение к этому, есть доказательства того, что лечение HHCy с помощью добавок фолиевой кислоты и витамина B предотвращает атеросклероз и его последствия. Окислительный стресс является одним из механизмов кардиотоксических эффектов высокого уровня гомоцистеина. С одной стороны, HHCy способствует дисфункции эндотелия, вероятно, в результате нарушения синтеза и / или инактивации оксида азота (II) (NO). С другой стороны, окисление гомоцистеина сопровождается образованием активных форм кислорода (АФК), которые вызывают перекисное окисление липидов в клеточных мембранах и липопротеинах низкой плотности, митохондриальной мембране, секрецию цитохрома С и активацию каспазы-3, что приводит к апоптозу. .Известно, что гормоны щитовидной железы оказывают сильное влияние на сердечно-сосудистые функции. Гипертиреоз вызывает увеличение частоты сердечных сокращений, сократимости миокарда и фракции выброса; это может привести к систолической гипертензии, систолическим шумам в сердце, увеличению веса левого желудочка и развитию стенокардии и фибрилляции предсердий с риском инсульта. Цель: Целью нашей работы было изучение особенностей реализации запрограммированной гибели клеток в циркулирующих нейтрофилах крыс HHCy как без сопутствующих заболеваний, так и с гипер- или гипотиреозом.Материалы и методы: Длительный гипертиреоз и гипотиреоз моделировали у экспериментальных крыс, вводя животным L-тироксин и тиамазол, соответственно, в течение 21 дня и пролонгировав HHCy, вводимый с избыточным экзогенным HCy, в течение 21 дня. Наблюдали у крыс с пролонгированным HHCy с гипер- или гипотиреозом. Полученные результаты: Мы обнаружили, что количество циркулирующих нейтрофилов с повышенной продукцией АФК и сниженным трансмембранным митохондриальным потенциалом значительно увеличивается у крыс с HHCy по сравнению с контрольными животными, что предполагает прооксидантные свойства HCy и его способность вызывать митохондриальную дисфункцию.Интенсивность продукции АФК циркулирующими нейтрофилами у гипертиреоидных животных с HHCy существенно не отличалась от таковой у гипертироидных крыс без HHCy.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
