Снова об импульсных аналогах интегральных микросхем линейных стабилизаторов(регуляторов) КРЕН и 78xx
Во что обходится использование линейного стабилизатора?
Если сравнить по цене линейный и импульсный стабилизаторы, то на первый взгляд с экономической точки зрения более эффективно использовать достаточно дешевые линейные стабилизаторы. Но если смотреть не только на стоимость конкретного компонента, а на стоимость решения в целом, то можно увидеть, что использование линейных стабилизаторов приводят к ряду издержек, на фоне которых преимущество использования импульсного стабилизатора становится еще более очевидным. Рассмотрим их подробней:
1) Стоимость радиатора. В качестве радиатора обычно используется либо часть печатной платы, дополнительная площадь печатной платы в данном случае имеет свою стоимость. Либо используется непосредственно алюминиевый радиатор, стоимость которого может варьироваться в пределах 0,3−0,5 $.
2) Стоимость дополнительного объема или площади в корпусе предназначенного для рассеяния тепла.
Радиатор необходимо как-то разместить в корпусе, соответственно для его размещения требуется корпус больших размеров, чем в случае решения, когда радиатор не требуется.
3) Стоимость конструкционных особенностей корпуса связанных с необходимостью рассеяния тепла. При использовании радиатора, кроме того, что требуется больший по размерам корпус, для отвода тепла он еще должен быть, скорее всего, более сложным конструктивно.
4) Стоимость калибровки. Если внутри прибора имеются измерительные цепи, то в случае внутреннего нагрева потребуется либо специальная температурная калибровка измерительных цепей, либо применение более дорогих операционных усилителей, ЦАП и АЦП с меньшим температурным дрейфом. Кроме того, потребуется сам датчик температуры.
5) Надежность устройства. Ко всему выше сказанному следует добавить уменьшение в 2 раза надежности устройства при нагреве его компонентов на каждые 10 градусов. По этому, если имеются особые требования к надежности устройства, возможно, придется использовать электронные компоненты с большими запасами по силовым характеристикам, а, следовательно, более дорогие.
За время, прошедшее с появления первых семейств импульсных стабилизаторов, появилось уже несколько поколений. При этом новые семейства, как правило интересней по цене чем более ранние серии. Наиболее интересные по цене серии отмечены в Таблице 2.
Семейства импульсных стабилизаторов напряжения.
В таблице 2 представлены семейства интегральных импульсных стабилизаторов напряжения в SIP и SMD корпусах производимых компанией Aimtec. В настоящее время производятся модели с выходным током от 0,5 до 2 Ампер. Кликнув мышью на наименование серии, вы можете посмотреть документацию на каждую серию, а кликнув на конкретное значение выходного напряжения, вы можете посмотреть наличие данного преобразователя на складе, его цену и при необходимости купить.
Последнюю информацию по сериям импульсных стабилизаторов можно посмотреть перейдя по ссылке.
Таблица 2. Семейства интегральных импульсных регуляторов напряжения Aimtec.
Параметры микросхем – линейных стабилизаторов положительного напряжения
Приведены таблицы с основными характеристиками интегральных стабилизаторов положительного напряжения (+).
Характеристики: выходной ток, выходное напряжение, погрешность выходного напряжения, максимальное входное напряжение, ток потребления микросхемы, рабочая температура.
| Тип | І вых. ном., А | U выхХ. ном., В | Погрешность U вых., % | U bx. макс., В | І потреб., мА | Темп, раб., °C | |
| LM323K | 3 | 5 | 5 | 20 | 20 | 0… | + 125 |
| МС78М05СТ | 0,5 | 5 | 4 | 35 | 6 | + 125 | |
| МС78М08СТ | 0,5 | 8 | 4 | 35 | 6 | 0… | + 125 |
| МС78М12СТ | 0,5 | 12 | 4 | 35 | 6 | 0. .. |
+ 125 |
| МС78М15СТ | 0,5 | 15 | 4 | 35 | 6 | 0… | + 125 |
| L7805ABV | 1 | 5 | 2 | 35 | 6 | -40 | … + 125 |
| L7808ACV | 1 | 8 | 2 | 35 | 6 | 0… | + 125 |
| L7812ABV | 1 | 12 | 2 | 35 | 6 | -40 | … + 125 |
| L7815ABV | 1 | 15 | 2 | 35 | 6 | -40 | … + 125 |
| МС7812АСТ | 1 | 12 | 2 | 35 | 8 | 0… | + 125 |
| МС7815АСТ | 1 | 15 | 2 | 35 | 8 | 0. .. |
+ 125 |
| МС7805ВТ | 1 | 5 | 4 | 35 | 8 | -40 | … + 125 |
| МС7806ВТ | 1 | 6 | 4 | 35 | 8 | -40 | … + 125 |
| МС7809ВТ | 1 | 9 | 35 | 8 | -40 | … + 125 | |
| МС7812ВТ | 1 | 12 | 4 | 35 | 8 | -40 | … + 125 |
| МС7824ВТ | 1 | 24 | 4 | 40 | 6 | -40 | … + 125 |
| МС7805СТ | 1 | 5 | 4 | 35 | 8 | 0… | + 125 |
| МС7806СТ | 1 | 6 | 4 | 35 | 8 | 0. .. |
+ 125 |
| МС7809СТ | 1 | 9 | 4 | 35 | 8 | 0… | + 125 |
| МС7812СТ | 1 | 12 | 4 | 35 | 8 | 0… | + 125 |
| КР142ЕН9К | 1 | 27 | 3 | 35 | – | -40 | ..+85 |
| КР1158ЕНЗВ | 1,2 | 3 | – | 37 | – | 0… | +70 |
| КР1158ЕН5В | 1,2 | 5 | – | 37 | – | 0… | +70 |
| КР1158ЕН5Г | 1,2 | 5 | – | 37 | – | 0… | +70 |
| L7805CV | 1,5 | 5 | 4 | 35 | 6 | 0. .. |
+ 150 |
| L7806CV | 1,5 | 6 | 4 | 35 | 6 | 0… | + 150 |
| L7808CV | 1,5 | 8 | 4 | 35 | 6 | 0… | + 150 |
| L7809CV | 1,5 | 9 | 4 | 35 | 6 | 0… | + 150 |
| L7812CV | 1,5 | 12 | 4 | 35 | 6 | 0… | + 150 |
| L7815CV | 1,5 | 15 | 4 | 35 | 6 | 0… | + 150 |
| L7818CV | 1,5 | 18 | 4 | 35 | 6 | 0… | + 150 |
| L7820CV | 1,5 | 18 | 4 | 40 | 6 | 0. .. |
+ 150 |
| L7824CV | 1,5 | 24 | 4 | 40 | 6 | 0… | + 150 |
| UA7805CKC | 1,5 | 5 | 4 | 35 | 8 | 0… | + 125 |
| UA7812CKC | 1,5 | 12 | 4 | 35 | 8 | 0… | + 125 |

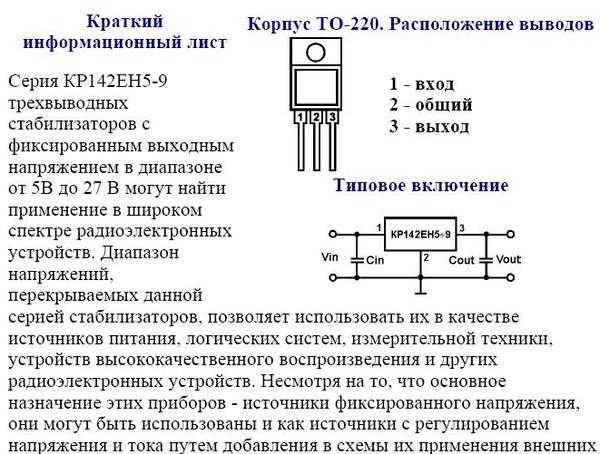

| КР142ЕН5В | 1,5 | 5 | 3,6 | 15 | – | -40 | ..+85 |
| КР142ЕН8А | 1,5 | 9 | 3 | 35 | – | -40 | ..+85 |
| КР142ЕН8Б | 1,5 | 12 | 3 | 35 | – | -40 | ..+85 |
| Тип | І вых. |
U вых. | Погрешность | U bx. | І потреб., | Темп. | |
| ном., А | ном., В | U вых., % | макс., В | мА | раб., °C | ||
| КР142ЕН8В | 1,5 | 15 | 3 | 35 | – | -40 | .. +85 |
| КР142ЕН9Ж | 1,5 | 20 | 4 | 40 | – | -40 | .. +85 |
| КР142ЕН9И | 1,5 | 24 | 4 | 40 | – | -40 | .. +85 |
| КР142ЕН5Б | 2 | 6 | 2 | 15 | – | -40 | . . +85 |
| L78S05CV | 2 | 5 | 4 | 35 | 8 | 0… | + 150 |
| L78S09CV | 2 | 9 | 4 | 35 | 8 | 0… | + 150 |
| L78S10CV | 2 | 10 | 4 | 35 | 8 | 0… | + 150 |
| L78S12CV | 2 | 12 | 4 | 35 | 8 | 0… | + 150 |
| L78S15CV | 2 | 15 | 4 | 35 | 8 | 0… | + 150 |
| L78S24CV | 2 | 24 | 4 | 40 | 8 | 0… | + 150 |
| КР142ЕН5А | 2 | 5 | 2 | 15 | – | -40 | . . +85 |
| МС78Т05СТ | 3 | 5 | 4 | 35 | 6 | 0… | + 125 |
| МС78Т12СТ | 3 | 12 | 4 | 35 | 6 | 0… | + 125 |
| КР1157ЕН5А | 0,1 | 5 | 2 | 35 | – | 0… | +70 |
| КР1157ЕН5Б | 0,1 | 5 | 4 | 35 | – | 0… | +70 |
| КР1157ЕН5В | 0,25 | 5 | 2 | 30 | – | 0… | +70 |
| КР1157ЕН5Г | 0,25 | 5 | 4 | 30 | – | 0… | +70 |
| MC78M08CDT | 0,5 | 8 | 4 | 35 | 6 | 0. .. |
+ 125 |
| MC78M09BDT | 0,5 | 9 | 4 | 35 | -40 | … + 125 | |
| MC78M12BDT | 0,5 | 12 | 4 | 35 | 6 | -40 | … + 125 |
| MC78M15CDT | 0,5 | 15 | 4 | 35 | 6 | 0… | + 125 |
| MC7805BD2T | 1 | 5 | 4 | 35 | 8 | -40 | … + 125 |
| L7805CD2T | 1,5 | 5 | 4 | 35 | 6 | 0… | + 150 |
| MC78L05ABP | 0,1 | 5 | 4 | 30 | 6 | -40 | … + 125 |
| MC78L08ABP | 0,1 | 8 | 4 | 30 | 6 | -40 | . .. + 125 |
| MC78L12ABP | 0,1 | 12 | 4 | 35 | 6 | -40 | … + 125 |
| MC78L08ACP | 0,1 | 8 | 4 | 30 | 6 | 0… | + 125 |
| MC78L09ACP | 0,1 | 9 | 4 | 35 | 6 | 0… | + 125 |
| MC78L12ACP | 0,1 | 12 | 4 | 35 | 6 | 0… | + 125 |
| MC78L15ACP | 0,1 | 15 | 4 | 35 | 6 | 0… | + 125 |
| MC78L18ACP | 0,1 | 18 | 4 | 35 | 6 | 0… | + 125 |
| MC78L24ACP | 0,1 | 24 | 4 | 40 | 6 | 0. .. |
+ 125 |
| L78L09ABZ | 0,1 | 9 | 4 | 30 | 6 | -40 | … + 125 |
| L78L12ABZ | 0,1 | 12 | 4 | 35 | 6 | -40 | … + 125 |
| L78L15ABZ | 0,1 | 15 | 4 | 35 | 6 | -40 | … + 125 |
| L78L05ACZ | 0,1 | 5 | 4 | 30 | 6 | 0… | + 125 |
| L78L06ACZ | 0,1 | 6 | 4 | 30 | 6 | 0… | + 125 |
| L78L09ACZ | 0,1 | 9 | 4 | 30 | 6 | 0… | + 125 |
| L78L12ACZ | 0,1 | 12 | 4 | 35 | 6 | 0. .. |
+ 125 |
| КР1157ЕН2402 | 0,1 | 24 | 2 | 40 | – | 0… | +70 |
| Тип | І вых. ном., А | U вых. ном., В | Погрешность U вых., % | U bx. макс., В | І потреб., мА | Темп, раб., °C |
| КР1157ЕН9А | 0,1 | 9 | 2 | 35 | – | 0..+70 |
| КР1157ЕН9В | 0,1 | 9 | 4 | 35 | – | 0..+70 |
| КР1157ЕН12Б | 0,1 | 12 | 4 | 35 | – | 0..+70 |
| КР1157ЕН18А | 0,1 | 18 | 2 | 40 | – | 0. .+70 |
| КР1157ЕН24А | 0,1 | 24 | 2 | 40 | – | 0..+70 |
| КР1157ЕН502А | 0,1 | 5 | 2 | 25 | – | 0..+70 |
| КР1157ЕН602А | 0,1 | 6 | 2 | 25 | – | 0..+70 |
| КР1157ЕН802А | 0,1 | 8 | 2 | 25 | – | 0..+70 |
| КР1157ЕН802Б | 0,1 | 8 | 4 | 25 | – | 0..+70 |
| КР1157ЕН902А | 0,1 | 9 | 2 | 30 | – | 0..+70 |
| КР1157ЕН1202А | 0,1 | 12 | 2 | 30 | – | 0..+70 |
| КР1157ЕН1502А | 0,1 | 15 | 2 | 35 | – | 0. .+70 |
| КР1157ЕН1802А | 0,1 | 18 | 2 | 35 | – | 0..+70 |
| КР1157ЕН1802Б | 0,1 | 18 | 4 | 35 | – | 0..+70 |
| КР1157ЕН2702Б | 0,1 | 27 | 4 | 40 | – | 0..+70 |
| КР1157ЕН12Г | 0,25 | 12 | 4 | 35 | – | 0..+70 |
| КР1157ЕН15В | 0,25 | 15 | 2 | 35 | – | 0..+70 |
| КР1157ЕН15Г | 0,25 | 15 | 4 | 35 | – | 0..+70 |
| КР1157ЕН18В | 0,25 | 18 | 2 | 40 | – | 0..+70 |
| КР1157ЕН18Г | 0,25 | 18 | 4 | 40 | – | 0. .+70 |
| L78L05ACD | 0,1 | 5 | 4 | 30 | 6 | 0… +125 |
| L78L09ACD | 0,1 | 9 | 4 | 30 | 6 | 0… +125 |
| LM78L06F | 0,1 | 6 | 2 | 35 | 6 | -20…+85 |
| LM78L08F | 0,1 | 8 | 2 | 35 | 6 | -20…+85 |
| LM78L09F | 0,1 | 9 | 2 | 35 | 6 | -20…+85 |
| LM78L12F | 0,1 | 12 | 2 | 35 | 6 | -20…+85 |
| LM78L15F | 0,1 | 15 | 2 | 35 | 6 | -20…+85 |
| LM78L24F | 0,1 | 24 | 2 | 40 | 6 | -20. ..+85 |
| 142ЕН5В | 1,5 | 5 | 3,6 | 15 | – | -50… + 125 |
| 142ЕН8А | 1,5 | 9 | 3 | 35 | – | -50… + 125 |
| 142ЕН8Б | 1,5 | 12 | 3 | 35 | – | -50… + 125 |
| 142ЕН8В | 1,5 | 15 | 3 | 35 | – | -50… + 125 |
| 142ЕН9А | 1,5 | 20 | 2 | 40 | – | -50… + 125 |
| 142ЕН9Б | 1,5 | 24 | 2 | 40 | – | -50… + 125 |
| 142ЕН9В | 1,5 | 27 | 2 | 40 | – | -50… + 125 |
| 142ЕН5Г | 1,5 | 6 | 3,5 | 15 | – | -50. .. + 125 |
| 142ЕН5А | 2 | 5 | 2 | 15 | – | -50… + 125 |
| 142ЕН5Б | 2 | 6 | 2 | 15 | – | -50… + 125 |
RadioStorage.net.
- PCBWay – всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН.
- Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет.
- Проекты с открытым исходным кодом – доступ к тысячам открытых проектов в сообществе PCBWay!
1 3674 Микросхемы
справочник микросхема
- MC13175D, MC13176D – маломощные УКВ передатчики 260-950 MHz, справочник
- Варианты схем включения интегрального УНЧ на Apex PA26 (30Вт)
- Логические элементы и их типы, микросхемы и основы цифровой электроники
- Определение выходной мощности по таблице
Переделка зарядки от мобилы повышение тока.
Модернизация зарядных устройствМногие, приобретая новую компьютерную технику, выбрасывают свой старый системный блок… Довольно недальновидно , ведь в нем еще могут быть функциональные компоненты , которые можно использовать не по назначению. В частности, речь идет о блоке питания компьютера, от которого можно.
Стоит отметить, что затраты на изготовление своими руками минимальны, что позволяет значительно сэкономить денежные средства.
Блок питания компьютера представляет собой преобразователь напряжения, соответственно +5, +12, -12, -5 В. Путем определенных манипуляций можно сделать из такого блока питания вполне рабочий своими руками Зарядное устройство для твоя машина. Вообще существует два типа зарядки:
Зарядные устройства с множеством опций (запуск двигателя, тренировка, подзарядка и т.д.).
Зарядное устройство для аккумуляторов – такие зарядные устройства нужны для автомобилей с небольшим пробегом между пробегами .
Нас интересует второй тип зарядных устройств, т.к. большинство автомобилей эксплуатируются с малыми пробегами, т.е. завели машину, проехали определенное расстояние, а потом заглушили. Такая эксплуатация приводит к тому, что аккумулятор автомобиля довольно быстро разряжается, что особенно характерно для зимнего времени. Поэтому востребованы такие стационарные агрегаты, с помощью которых можно очень быстро зарядить аккумулятор, вернув его в рабочее состояние. Сама зарядка осуществляется током около 5 Ампер, а напряжение на клеммах колеблется от 14 до 14,3 В. Мощность зарядки, которая рассчитывается путем перемножения значений напряжения и силы тока, может быть обеспечена от блока питания компьютера. , потому что его средняя мощность около 300 -350 Вт.
Преобразование компьютерного блока питания в зарядное устройство
Теперь все производители сотовых телефонов договорились и все, что есть в магазинах, заряжается через разъем USB. Это очень хорошо, потому что зарядные устройства стали универсальными.
По сути, зарядное устройство для сотового телефона – нет.
Это всего лишь импульсный источник постоянного тока напряжением 5В, а само зарядное устройство, то есть схема, которая следит за зарядом аккумулятора, и обеспечивает его заряд, находится в самом сотовом телефоне… Но, суть в том не в этом, а в том, что эти “зарядки” сейчас продаются везде и стоят уже так дешево, что вопрос ремонта как-то сам собой отпадает.
Например, в магазине “зарядка” стоит от 200 рублей, а на всем известном Алиэкспресс есть предложения от 60 рублей (включая доставку).

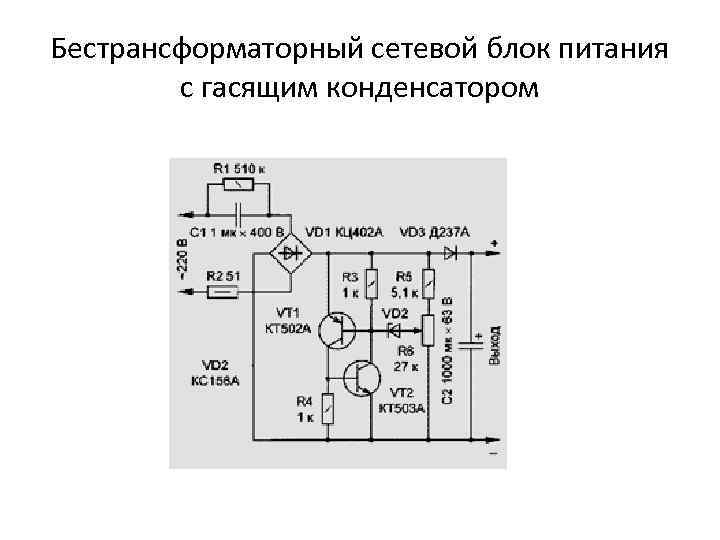

Принципиальная схема
Типовая схема китайской зарядки, скопированная с платы, показана на рис. 1. Возможен вариант с перестановкой диодов VD1, VD3 и стабилитрона VD4 на минусовую цепь – рис.2.
И более “продвинутые” варианты могут иметь выпрямительные мосты на входе и выходе. Возможны отличия в номиналах деталей. Кстати, нумерация на схемах условная. Но это не меняет сути дела.
Рис. 1. Типовая схема китайского зарядного устройства для сотового телефона.
Несмотря на свою простоту, это все же хороший импульсный блок питания, да еще и стабилизированный, который вполне подойдет для питания чего-то другого, кроме зарядного устройства для сотового телефона.
Рис. 2. Схема сетевого зарядного устройства для сотового телефона с измененным положением диода и стабилитрона.
Схема выполнена на базе высоковольтного блокинг-генератора, ширина импульса которого регулируется оптопарой, на светодиод которой поступает напряжение от вторичного выпрямителя. Оптопара снижает напряжение смещения на базе переключающего транзистора VT1, которое задается резисторами R1 и R2.
Первичная обмотка трансформатора Т1 служит нагрузкой для транзистора VT1. Вторичная, понижающая, это обмотка 2, с которой снимается выходное напряжение. Есть еще обмотка 3, она же служит для создания положительной обратной связи для генерации, а так же для источника отрицательного напряжения, который выполнен на диод VD2 и конденсатор С3.
Этот источник отрицательного напряжения нужен для уменьшения напряжения на базе транзистора VT1 при открытии оптопары U1.
Элементом стабилизации, определяющим выходное напряжение, является стабилитрон VD4.
Его напряжение стабилизации таково, что вместе с прямым напряжением ИК светодиода оптопары U1 дает именно те самые 5В, которые требуются. Как только напряжение на С4 превысит 5В, стабилитрон VD4 открывается и через него протекает ток на светодиод оптопары.
Итак, работа устройства не вызывает вопросов. А что, если мне нужно не 5В, а, например, 9В или даже 12В? Этот вопрос возник вместе с желанием организовать сетевое питание для мультиметра. Как известно, популярные в радиолюбительских кругах мультиметры питаются от “Кроны” – компактного 9батарея В.
И в “полевых-полевых” условиях вполне удобно, а вот в домашних или лабораторных условиях хотелось бы от сети питаться. По схеме “зарядка” от сотового телефона в принципе годится, в нем есть трансформатор, а вторичная цепь не контактирует с сетью. Проблема только в напряжении питания – “зарядка” дает 5В, а мультиметру нужно 9В.
На самом деле проблему увеличения выходного напряжения решить очень просто.
Нужно просто заменить стабилитрон VD4. Чтобы получить напряжение, подходящее для питания мультиметра, нужно поставить стабилитрон на стандартное напряжение 7,5В или 8,2В. При этом выходное напряжение будет в первом случае около 8,6В, а во втором около 9, ЗV, что, и то, и другое вполне годится для мультиметра. Стабилитрон, например, 1N4737 (это 7,5В) или 1N4738 (это 8,2В).
Однако возможен и другой маломощный стабилитрон на это напряжение.
Тесты показали хорошую работу мультиметра при питании от такого источника питания. Кроме того, был опробован и старый карманный радиоприёмник с питанием от Кроны, – работало, только немного мешал шум от блока питания. Напряжение в 9В вообще не ограничено.
Рис. 3. Блок регулировки напряжения для переделки китайского зарядника.
Хотите 12В? – Не проблема! Ставим стабилитрон на 11В, например, 1N4741. Нужно просто заменить конденсатор С4 на более высоковольтный, хотя бы на 16В. Вы можете получить еще больший стресс.
Если вообще убрать стабилитрон, будет постоянное напряжение около 20В, но не стабилизированное.
Можно даже сделать регулируемый блок питания, заменив стабилитрон регулируемым стабилитроном, таким как TL431 (рис. 3). Выходное напряжение можно регулировать, в данном случае переменным резистором R4.
Каравкин В. РК-2017-05.
За последние несколько лет в моем доме скопилось большое количество зарядок для сотовых телефонов, которые уже не используются по прямому назначению из-за неподходящих к новым моделям смартфонов разъемов.
Только от Nokia пять блоков питания. Решено было ими воспользоваться – сделать пару запасных зарядников.
Некоторые из этих блоков имеют выходное напряжение 5 вольт, что подходит для современной цифровой техники с малыми зарядными токами. Но задача сделать суперзарядку стояла не передо мной.
Так же из ненужных “штучек из прошлого” нашел пару переходников для мышки – с ps/2 на usb, плюс разъем для micro usb – вот и все комплектующие для моей самоделки.
Блок зарядки
Корпус адаптера легко разбирается. После удаления всего лишнего оставляем только сам штекер.
Будет использоваться только пара крайних контактов. Делаем пару небольших отверстий под пластиковые хомуты, которые еще больше стянут корпус и скрепят кабели.
С зарядным устройством все просто: отрезаем старый штекер. У меня в наличии была пара неисправных кабелей (кот бит), но с целым микроконнектором, и были новые разборные коннекторы.
Спаяв кабели по схеме, фиксируем их хомутом.
Закрываем корпус и также скрепляем стяжкой. Корпус адаптера служит как распределительной коробкой, так и действительным usb.
Была небольшая хозяйственная неприятность, нехватка зарядных устройств. Нас в семье четверо. У каждого есть свой телефон. Кажется, что у каждого телефона есть свое зарядное устройство. А вот младшая дочь сломалась, одну забыли в деревне. Куда делся еще один, наверное, знает только Пушкин – тот самый Александр Сергеевич.
Вот и дефицит. Все телефоны с разъемом microUSB. Но одного зарядного устройства на четыре телефона мало.
Случайно попалось на глаза зарядное устройство , от телефона, которого у нас уже нет … Хитрый разъем исключил всякую надежду на дальнейшее использование. Но характеристики какие надо: 5 вольт, 550 миллиампер. Менять шнур? А если сделаю лучше – поставлю разъем .
Использование зарядного устройства с разъемом USB имеет два преимущества:
– шнур, который часто рвется, становится легко заменяемым;
– можно заряжать устройства с mini и microUSB, нужно только поменять шнур.
Купил разъем, предназначенный для монтажа на плату. Может невнимательно смотрел, но лучшего варианта не нашел… Цена 15 руб.
Я открыл зарядное устройство. Я сам не знаю гуманного способа сделать это и вам не подскажу. Ножом и добрым словом… Корпуса зарядных устройств не предназначены для легкой разборки и ремонта – они собраны на защелках без винтов.
Но они и не клеятся.
Мне потребовалось некоторое время, чтобы понять, что плату можно легко извлечь из корпуса. Штыри, через которые подается переменный ток, заделаны в корпус. С внутренней стороны они заканчиваются штекерами, а на плате есть контактные площадки.
Достаем плату. Обрезал провод так, чтобы остались кусочки красного и черного цвета. Лишь бы указать, где что. Теперь подготовьте новый кусок черного и красного провода. На выходе из корпуса часто обрываются провода. Эту область лучше сразу заменить. Припаянные провода, разъем. Вставил плату в корпус. Не закрывая корпус, подключил телефон и вставил разъем. Индикатор горит, это означает, что идет зарядка.
Теперь можно делать тело … Отключил аппарат от сети и выбрал место где будет разъем. Ножом и ножовочным полотном вырезаю необходимое окно. Собрал зарядку. Соединения и сам разъем изолированы. Вставил разъем в корпус. Я аккуратно уложил провода. Я закрыл крышку до щелчка. Оставшиеся большие щели заделал горячим клеем, который был из клеевого пистолета.
Проверил еще раз – работает.
Пользуюсь этим зарядником уже неделю. Сейчас уже радуюсь, что не нашел подходящего девайса в магазине. С USB, удобно и недорого.
Как сделать стол своими руками (круглый, прикроватный)
Сделайте свой стол всего за два часа. Это просто, но изящно…
Трафареты для декора интерьера (стен, дверей) – украсьте свой дом
Украсьте интерьер квартиры в соответствии с современными тенденциями моды, доступными…
Декоративные тарелки на стену – идеи как повесить
Оформление стен, пожалуй, одно из самых важных и интересных занятий…
Как предотвратить скольжение обуви – простой и дешевый способ
Часто зимой представляет нам раздражение льда. А я просто…
Как обновить кровать своими руками (из опыта читательницы сайта)
Хочу рассказать о том, как маленький размер нашего кошелька с подвигом…
Экономия воды – что это, правда или обман об экономии, отзывы
В последнее время жизнь складывается так, что приходится задумываться.
..
Питание – от зарядного устройства сотового телефона
I. НЕЧАЕВ, Курск
Малогабаритная носимая аппаратура (радиоприемники, кассетные и дисковые проигрыватели) обычно питается от двух-четырех гальванических элементов. Однако служат они недолго, и заменять их на новые приходится довольно часто, поэтому в домашних условиях желательно питать такое оборудование от сетевого блока. Такой источник (в просторечии его называют переходником) несложно приобрести или изготовить самому, так как в радиолюбительской литературе их описано очень много. Но вы можете сделать это по-другому. Практически у трех из каждых четырех жителей нашей страны сегодня есть мобильный телефон (по данным исследовательской компании AC&M-Consulting, на конец октября 2005 года количество абонентов сотовой связи в Российской Федерации превысило 115 миллионов человек). Его зарядное устройство используется по прямому назначению (для зарядки аккумулятора телефона) всего несколько часов в неделю, а остальное время простаивает.
Как его приспособить для питания малогабаритной техники описано в статье.
Чтобы не тратиться на гальванические элементы, владельцы носимых радиоприемников, плееров и др. техники используют аккумуляторы, а в стационарных условиях питают эти устройства от сети переменного тока. Если нет готового блока питания блок с требуемым выходным напряжением, не обязательно покупать или собирать такой блок самостоятельно; для этой цели можно использовать зарядное устройство для сотового телефона, которое сегодня есть у многих.
Однако вы не можете напрямую подключить его к радио или плееру. Дело в том, что большинство зарядных устройств, входящих в комплект сотового телефона, представляют собой нестабильный выпрямитель, выходное напряжение которого (4,5…7 В при токе нагрузки 0,1…аппарата. Проблема решается легко. К использовать зарядное устройство в качестве источника питания, между ним и устройством необходимо подключить адаптер стабилизатора напряжения.0107 Как следует из названия, в основе такого устройства должен лежать регулятор напряжения.
Удобнее всего собрать его на специализированной микросхеме. Широкий ассортимент и доступность интегральных стабилизаторов позволяют нам изготавливать самые разнообразные адаптеры.
Принципиальная схема адаптера стабилизатора напряжения представлена на рис. 1. Микросхема DA1
выбирается в зависимости от требуемого выходного напряжения и тока, потребляемого нагрузкой. Емкость конденсаторов С1 и С2 может быть в пределах 0,1…10 мкФ (номинальное напряжение – 10 В).
Если нагрузка потребляет до 400 мА и такой ток может обеспечить зарядное устройство, в качестве DA1 можно использовать микросхемы КР142ЕН5А (выходное напряжение – 5 В), КР1158ЕНЗВ, КР1158ЕНЗГ (3,3 В), КР1158ЕН5В, КР1158ЕН5Г (5 В), а также пятивольтовые импортные 7805, 78М05. Также подходят микросхемы серий LD1117xxx, REG 1117-xx. Их выходной ток до 800 мА, выходное напряжение в диапазоне 2,85; 3,3 и 5 В (для LD1117xxx – также 1,2; 1,8 и 2,5 В). Седьмой элемент (буква) в обозначении LD1117xxx указывает на тип корпуса (С – СОТ-223, Д – С0-8, В – ТО-220), а следующее двузначное число указывает на номинальное значение выходного напряжения в десятых долях вольта (12 — 1,2 В, 18 — 1,8 В и т.
д.). Число через дефис в обозначении микросхем РЭГ1117-хх также указывает на напряжение стабилизации. Цоколевка этих микросхем в корпусе СОТ-223 показана на рис. 2, а.
Также допустимо применение микросхем стабилизаторов с регулируемым выходным напряжением, например, КР142ЕН12А, LM317T. При этом можно получить любое значение выходного напряжения от 1,2 до 5…6 В.
При питании оборудования, потребляющего малый ток (30.100 мА), например, малогабаритных УКВ ЧМ радиоприемников, переходник можно использовать микросхемы КР1157ЕН5А, КР1157ЕН5Б, КР1157ЕН501А, КР1157ЕН501Б, КР1157ЕН502А, КР1157115811502Б), КР1158ЕНЗА, КР1158ЕНЗБ (3,3 В). Чертеж возможного варианта адаптера печатной платы с б/у
применение микросхем последних серий показано на рис. 3. Конденсаторы С1 и С2 – малогабаритные оксидные любого типа емкостью 10 мкФ.
Можно значительно уменьшить габариты адаптера, используя миниатюрные микросхемы серии LM3480-xx (последние две цифры обозначают выходное напряжение).
Они доступны в корпусе SOT-23 (см. рис. 2.6). Чертеж печатной платы для этого случая показан на рис. 4. Конденсаторы С1 и С2 – малогабаритные керамические К10-17 или аналогичные импортные емкостью не менее 0,1 мкФ. Внешний вид адаптеров, установленных на платах, изготовленных в соответствии с рис. 3 и 4, показан на рис. 5.
Следует отметить, что фольга на плате может выполнять роль теплоотвода. Поэтому площадь проводника для вывода микросхемы (общий или выходной), по которому отводится тепло, желательно сделать как можно большей.
Собранное устройство помещается в пластиковый бокс подходящих размеров или в батарейный отсек питаемого устройства. Для стыковки с зарядным устройством адаптер должен быть оснащен соответствующей розеткой (подобной той, что установлена в сотовом телефоне). Его можно разместить на печатной плате со стабилизатором или закрепить на одной из стенок коробки.
Адаптер не требует настройки, нужно только проверить его в работе с соединительными проводами, которые будут использоваться для подключения к зарядному устройству и питаемому устройству.
Самовозбуждение устраняется увеличением емкости конденсаторов С1 и С2.
ЛИТЕРАТУРА
1. Бирюков С. Микросхемные стабилизаторы напряжения широкого применения. – Радио, 1999, № 2, с. 69-71.
2. Серия LD1117. Фиксированные и регулируемые регуляторы положительного напряжения с малым падением напряжения. – .
3. РЭГ1117, РЭГ1117А. 800 мА и 1 А с низким падением напряжения (LDO) Положительный регулятор 1,8 В, 2,5 В, 2,85 В, 3,3 В, 5 В и регулируемый. – .
4. ЛМ3480. 100 мА, SOT-23, квазималый линейный регулятор напряжения с малым падением напряжения. – .
Самодельный регулятор напряжения и тока
Эту самодельную схему можно использовать в качестве регулятора скорости двигателя. постоянного тока 12 В с номинальным током до 5 А или в качестве диммера для галогенных и светодиодных ламп 12 В мощностью до 50 Вт. Управление осуществляется с помощью широтно-импульсной модуляции (ШИМ) при частоте следования импульсов около 200 Гц. Естественно, частоту при необходимости можно изменить, выбрав максимальную стабильность и эффективность.
Большинство этих рисунков будет много. Здесь мы представляем более продвинутую версию, в которой используется таймер 7555, драйвер биполярного транзистора и мощный полевой МОП-транзистор. Эта конструкция обеспечивает улучшенное управление скоростью и работает в широком диапазоне нагрузок. Это действительно очень работоспособная схема и стоимость ее деталей при покупке для самостоятельной сборки достаточно низкая.
В схеме используется таймер 7555 для создания импульса переменной ширины около 200 Гц. Он управляет транзистором Q3 (через транзисторы Q1 – Q2), который управляет скоростью электродвигателя или лампами освещения.
Существует множество применений этой схемы, питающейся от 12 В: электродвигатели, вентиляторы или лампы. Его можно использовать в автомобилях, лодках и электромобилях, в моделях железных дорог и так далее.
Сюда также можно безопасно подключать светодиодные лампы на 12 В, например светодиодные ленты.
Всем известно, что светодиодные лампочки гораздо эффективнее галогенных или ламп накаливания, они прослужат гораздо дольше. А при необходимости запитать ШИМ-контроллер от 24 вольт и выше, так как сама микросхема с буферным каскадом имеет стабилизатор питания.
Для регулирования скорости вращения маломощных электродвигателей коллекторного типа обычно применяют резистор, который включают последовательно с двигателем. Но такой способ включения обеспечивает очень низкий КПД, а главное, не позволяет плавно регулировать скорость (совсем не просто найти переменный резистор достаточной мощности на несколько десятков Ом). И главный недостаток этого метода в том, что иногда при падении напряжения питания ротор останавливается.
9ШИМ-регуляторы 0003 , о которых пойдет речь в этой статье, позволяют осуществлять плавное регулирование скорости без перечисленных выше недостатков. Кроме того, ШИМ-контроллеры можно использовать и для регулировки яркости ламп накаливания.
На рисунке 1 представлена схема одного из таких ШИМ-регуляторов .
.. Полевой транзистор VT1 представляет собой генератор пилообразного напряжения (с частотой повторения 150 Гц), а операционный усилитель на микросхеме DA1 работает как компаратор, формирующий ШИМ-сигнал на основе транзистора VT2. Скорость вращения регулируется переменным резистором R5, изменяющим ширину импульса. Благодаря тому, что их амплитуда равна напряжению питания, электродвигатель не будет «тормозить», а кроме того, можно добиться более медленного вращения, чем в обычном режиме.
Схема ШИМ-регулятора на рис. 2 аналогична предыдущей, но задающий генератор здесь выполнен на операционном усилителе (ОУ) DA1. Этот операционный усилитель работает как генератор импульсов напряжения треугольной формы с частотой повторения 500 Гц. Переменный резистор R7 позволяет плавно регулировать вращение.
На рисунке 3 представлена очень интересная схема регулятора. Этот ШИМ регулятор выполнен на интегральном таймере NE555 … Задающий генератор имеет частоту повторения 500Гц.
Длительность импульсов, а, следовательно, и скорость вращения ротора электродвигателя можно регулировать в пределах от 2 до 98% периода повторения. Выход генератора ШИМ-регулятор на таймере NE555 подключен к усилителю тока, выполненному на транзисторе VT1 и собственно управляет электродвигателем М1.
Основным недостатком рассмотренных выше схем является отсутствие элементов стабилизации частоты вращения вала при изменении нагрузки. Но следующая схема, показанная на рис. 4., поможет решить эту проблему.
Данный ШИМ-регулятор, как и большинство аналогичных устройств, имеет генератор импульсов напряжения треугольной формы (частота повторения 2 кГц), выполненный на DA1.1.DA1.2, компаратор на DA1.3, электронный ключ на транзисторе VT1, а так же регулятор скважности, но на самом деле скорость электродвигателя R6. Особенностью схемы является наличие положительной обратной связи через резисторы R12, R11, диод VD1, конденсатор С2 и DA1.4, что обеспечивает постоянную скорость вращения вала двигателя при изменении нагрузки.
При подключении ШИМ-регулятор к конкретному электродвигателю с помощью резистора R12 настраивается глубина ПОС, при которой отсутствуют автоколебания частоты вращения при увеличении или уменьшении нагрузки на валу двигателя.
Элементная база. В схемах, приведенных в статье, могут быть использованы следующие аналоги деталей: транзистор КТ117А можно заменить на КТ117Б-Г или, как вариант, на 2N2646; КТ817Б – КТ815, КТ805; микросхема К140УД7 на К140УД6, или КР544УД1, TL071, TL081; таймер NE555 на С555 или КР1006ВИ1; микросхема TL074 на TL064, или TL084, LM324. При необходимости подключения к ШИМ-регулятору более мощной нагрузки ключевой транзистор КТ817 необходимо заменить на более мощный полевой транзистор, как вариант, IRF3905 или подобный. Указанный транзистор способен пропускать токи до 50А.
Схема регулятора скорости двигателя постоянного тока работает на принципах широтно-импульсной модуляции и используется для изменения скорости двигателя постоянного тока на 12 вольт.
Управление частотой вращения двигателя с помощью широтно-импульсной модуляции дает больший КПД, чем применение простого изменения постоянного напряжения, подаваемого на двигатель, хотя мы также рассмотрим эти схемы
Двигатель подключен по схеме к полевому транзистору, который управляется широтно-импульсной модуляцией, осуществляемой на микросхеме таймера NE555, поэтому схема получилась такой простой.
ШИМ-регулятор реализован с помощью обычного генератора импульсов на нестабильном мультивибраторе, генерирующего импульсы с частотой следования 50 Гц и построенного на популярном таймере NE555. Сигналы, поступающие от мультивибратора, создают поле смещения на затворе полевого транзистора. Длительность положительного импульса регулируется переменным сопротивлением R2. Чем больше длительность положительного импульса, поступающего на затвор полевого транзистора, тем больше мощности поступает на двигатель постоянного тока. А на оборот, чем короче длительность импульса, тем слабее вращается мотор.
Эта схема отлично работает на 12-вольтовой батарее.
Скорость двигателя 6 вольт можно регулировать в пределах 5-95%
Регулировка скорости в этой схеме достигается за счет подачи на электродвигатель импульсов напряжения различной длительности. Для этих целей используются ШИМ (широтно-импульсные модуляторы). В этом случае широтно-импульсное управление обеспечивается микроконтроллером PIC. Для управления частотой вращения двигателя используются две кнопки SB1 и SB2, «Больше» и «Меньше». Изменить скорость вращения можно только при нажатом тумблере «Старт». При этом длительность импульса изменяется в процентах от периода от 30 до 100 %.
В качестве стабилизатора напряжения для микроконтроллера PIC16F628A используется трехвыходной стабилизатор КР1158ЕН5В, который имеет малое падение напряжения вход-выход, всего около 0,6В. Максимальное входное напряжение 30В. Все это позволяет использовать двигатели с напряжением от 6В до 27В. В роли силового ключа используется составной транзистор КТ829А, который желательно установить на радиатор.
