Насосы НШ 32 (Насосы шестеренные НШ 32) — ГК “ОРИОН”

Шестеренные насосы НШ 32А-3,НШ 32М-3, НШ 32М-4

от
1520,00 р.
с НДС

Получить консультацию

Оставьте свой номер, мы перезвоним через 10 минут

Телефон

Шестеренные насосы НШ 32А-3,НШ 32М-3, НШ 32М-4 применяются в гидросистеме разных типов мобильной техники, а также в некоторых стационарных гидросистемах, что позволяет объем перекачиваемой жидкости в 32см3.

Являются отличной заменой импортным аналогам.

Пример:

НШ	32	А	-	3	Л	Т
1	2	3		4	5	6

Расшифровка:

	Пример	Описание	Возможные значения
1	НШ	Насос шестеренный
2	32	Рабочий объем насоса	От 4 см3 до 250 см3
3	А	Конструктивное исполнение	Серия ”У” – стандарт
			Серия”A” – ANTEY
			Серия “М” – MASTER
			Серия “Г”
4	3	Исполнение насоса по давлению	3 – номинальное давление 16 Мпа(160 кгс/см2), максимальное 21 Мпа(210 кгс/см2)
			4 – номинальное давление 20 Мпа(200 кгс/см2), максимальное 25 Мпа(250 кгс/см2)
5	Л	Направление вращения вала (смотреть со стороны вала)	Л – левое вращение (против часовой стрелки)
			Если обозначение направления вращения вала отсутствует, тогда насос правого вращения (по часовой стрелке)
6	Т	Климатическое исполнение	Т – тропический климат
			У – умеренный климат (допускается не указывать)

Наименование параметра	НШ 32А-3	НШ 32М-3	НШ 32М-4
Рабочий объем, см3	32	32	32
Давление на выходе номинальное, МПа	16	16	20
Давление на выходе максимальное, МПа	21	20	25
Номинальная подача, л/мин	68,6	68,6	68,6
Номинальная частота вращения, об/с	40	40	40
Номинальная мощность, кВт	26,6	26,6	26,6
Масса, кг	6,4	3,52	4,0

Наши сотрудники помогут подобрать Насосы шестеренные НШ 32 согласно Вашим требованиям и предпочтениям.

Свяжитесь с нами для дальнейшего обсуждения технического задания любым удобным способом:

позвоните по номеру телефона 8 (3412) 65‑57‑30 или 8 (3412) 65‑58‑30
отправьте заявку по электронной почте [email protected]
по факсу: 8 (3412) 65‑53‑40
воспользуйтесь кнопкой “ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ”, заполните необходимые поля и мы Вам перезвоним.

технические характеристики, установка, принцип работы

– –

Насос НШ представляет собой гидравлический шестеренчатый агрегат. Оборудование этого типа сконструировано для обеспечения подачи масла в двигатель.

Масляный насос НШ используется вместе с насосом дозатором МТЗ в составе двигателей тракторов и погрузчиков , а так же широко используется в конструкции моторов строительной техники.

Все модели насосного оборудования способны работ при температуре окружающей среды от -50 до +60 градусов Цельсия.

КПД таких агрегатов достигает значения от 85 до 90%.

Содержание статьи

Принцип работы
Маркировка. Направление вращения
Модельный ряд и характеристики
Установка
Стоимость насосов НШ

Гидравлический насос НШ работает по принципу классического шестеренчатого насоса. Он состоит из герметичного корпуса, внутри которого находится рабочий орган – шестерни. В каждом насосе этого типа установлено не менее двух шестерен.

При подаче питания на привод насоса НШ начинает вращаться ведущая шестерня, которая через зубчатое соединение вращает ведомую.

Подавляющее большинство современных насосов НШ выполнено по принципу внешнего зацепления шестерен, но встречаются модели со внутренним типом зацепления.

Благодаря внутреннему типу зацепления появляется возможность уменьшить габаритные размеры и шум при работе насоса, но вместе с этим падает подача.

Независимо от типа конструкции насос шестеренный НШ и с внешним, и с внутренним зацеплением работает по одному и тому же принципу, основанному на изменении объема рабочей камеры.

Когда масло попадает на всасывающий патрубок оно подхватывается шестернями. Попадая в зону зацепления шестерен объем камеры уменьшается, а давление увеличивается.

Когда шестерни прокручиваются далее и выходят из зацепления, то объем камеры увеличивается и находящееся в ней масло освободившимся давлением выталкивает в напорную магистраль. Далее цикл повторяется.

Маркировка. Направление вращения

Благодаря наличие маркировки каждая отдельная модель легко идентифицируется. В общем случае маркируются насос следующим образом

НШ – 32А- 3 ЛТ , где

НШ – расшифровывается как насос шестеренчатый
32 – рабочий объем агрегата (от 4 до 250 см³ ), в данном случае 32 см³
А – конструктивное исполнение. Зависит от маркировки завода изготовителя.
3 – исполнение насоса по давлению. Если 3, то номинальное давление 160 кгс/см², максимальное 210 кгс/см². Если 4, то номинальное давление 200 кгс/см², максимальное 250 кгс/см².
Л – направление вращения. Л – левое, т.е. против часовой стрелки. Если направление вращения отсутствует, тогда насос вращается по часовой стрелке.
Т – климатическое исполнение. Т – тропический климат, У – умеренный климат (может не указываться).

Как определить направление вращения.

Изучив маркировку Вы легко ответите на этот вопрос. Если насос крутится по часовой стрелки, то такое направление вращения принято считать правым. В маркировке насоса оно указывается буквой П, либо не указывается.

Если насос вращается против часовой стрелки, то такое направление вращения принято считать левым. В маркировке оно указывается буквой Л.

Но что если маркировка насоса затерта или её невозможно разобрать на уже долго работающей и вышедшей из строя модели?

Для того, чтобы определить какое вращение у насоса НШ необходимо поставить его на ровную поверхность валом вверх так, чтобы всасывающий патрубок был расположен в вашу сторону.

Узнать всасывающий патрубок можно по указанной рядом с ним стрелке направления течения рабочей среды или надписи ВХОД.

Насос с правым направлением вращения если вал ротора находится левее линии симметрии всасывающего патрубка.

Насос с левым направлением вращения если вал ротора находится правее линии симметрии всасывающего патрубка.

Технические характеристики

Благодаря несложной конструкции и большой надежности насос шестеренчатый НШ повсеместно используется в составе различной техники и выпускается широким модельным рядом.

Могут быть изготовлены как левого, так и правого исполнения.

Технические характеристики насосов НШ меняются в зависимости от конкретной модели и объединено представлены в таблицах каждого модельного ряда.

Насосы НШ 4 используется в системах подачи масла для двигателей тракторов, бульдозеров, сельскохозяйственной технике и автомобилей. Они устанавливаются в гидравлическую систему двигателя.

Технические характеристики насосов НШ 4 представлены в таблице

Модель	Давление, МПа	Подача, л/мин	Частота вращения, об/мин
НШ 4-4	20	10,5	3200
НШ 4Г-3	16	6,3	2400
НШ 4К-3	16	6,3	2400

Номинальный рабочий объем для каждой модели серии составляет 4 см³. Масса агрегатов этой серии составляет 1,7 кг.

Насосы НШ 6 устанавливается в гидравлической системе тракторов и другой сельскохозяйственной технике. Технические характеристики насоса НШ 6 представлены в таблице.

Основные технические характеристики насосов НШ 6 представлены в таблице

Модель	Давление, МПа	Подача, л/мин	Частота вращения, об/мин
НШ 6-3	16	16,3	2400
НШ 6Г-3	16	16,3	2400

Номинальный рабочий объем для каждой модели серии составляет 6,3 см³. Масса агрегатов этой серии составляет 1,45 кг, а потребляемая мощность составляет 6,8 кВт.

Насос НШ 8 устанавливается для создания давления до 16 Мпа в гидравлических системах тракторов, а также различных сельскохозяйственных машин.

Технические характеристики насосов НШ 8 представлены в таблице

Модель	Давление, МПа	Подача, л/мин	Частота вращения, об/мин
НШ 8-3	16	16,3	2400
НШ 8Г-3	16	16,3	2400
НШ 8Д-3	16	16,3	2400

Номинальный объем рабочей камеры для модельного ряда серии составляет 8 см³. Масса одного агрегата равна 1,45 кг.

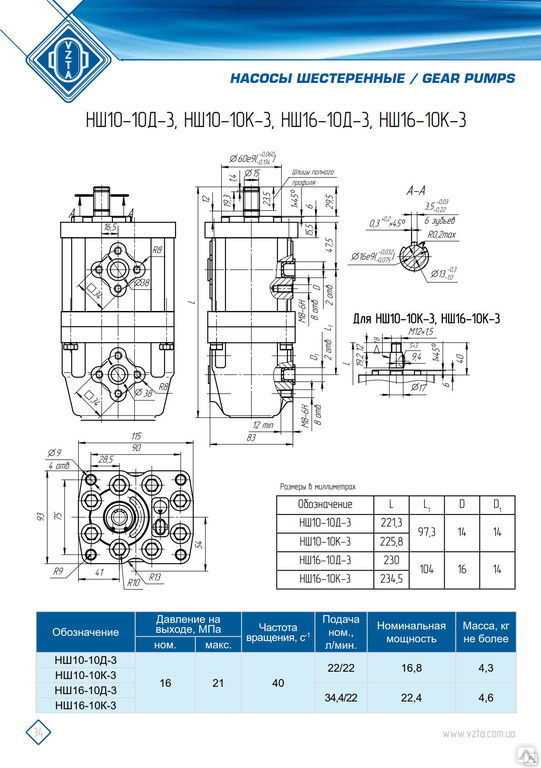

Насос НШ 10 устанавливается для создания давления в гидравлических системах рулевого и навесного оборудования тракторов, погрузчиков а также различных сельскохозяйственных машин.

Сводные технические характеристики насосов НШ 10 представлены в таблице

Модель	Давление, МПа	Подача, л/мин	Частота вращения, об/мин
НШ 10-4	20	21	3200
НШ 10Д-3	16	21	2400
НШ 10В-3	16	21	2400
НШ 10Г-3	16	21	2400
НШ 10Н-3	16	21	2400

Номинальный объем рабочей камеры для модельного ряда серии составляет 10 см³. Масса одного агрегата не превышает 3 кг.

Насосы НШ 14 и 16 устанавливаются в гидравлические системы рулевого управления тракторов марок МТЗ-1221, МТЗ 1022 и МТЗ -1521 производства Минского тракторного завода.

Технические характеристики насосов НШ 14 и НШ 16 расположены в таблице.

Модель	Давление, МПа	Подача, л/мин	Частота вращения, об/мин
НШ 14Г-3	30,3	16	2400
НШ 14Д-3	30,3	16	2400
НШ 14В-3	30,3	16	2400
НШ 16-3	34,4	16	2400

Номинальный объем рабочей камеры для модельного ряда НШ 14 составляет 13,7 см³, для НШ 16-3 объем камеры равен 15,6 см³. Масса одного агрегата из каждой модельной линейки не превышает 2,5 кг.

Насосы НШ 32 и 50 устанавливаются в гидравлические системы рулевого управления самосвалов завода им. Кирова, погрузчиках, выпускаемых Львовским заводом, а так же разнообразных тягачах.

Технические характеристики насосов НШ 32 и НШ 50 представлены в таблице.

Модель	Давление, МПа	Подача, л/мин	Рабочий объем камеры, см³
НШ 32-4	20	68,6	32
НШ 32-3	16	68,6	32
НШ 50-4	20	68,6	50
НШ 50-3	16	68,6	50

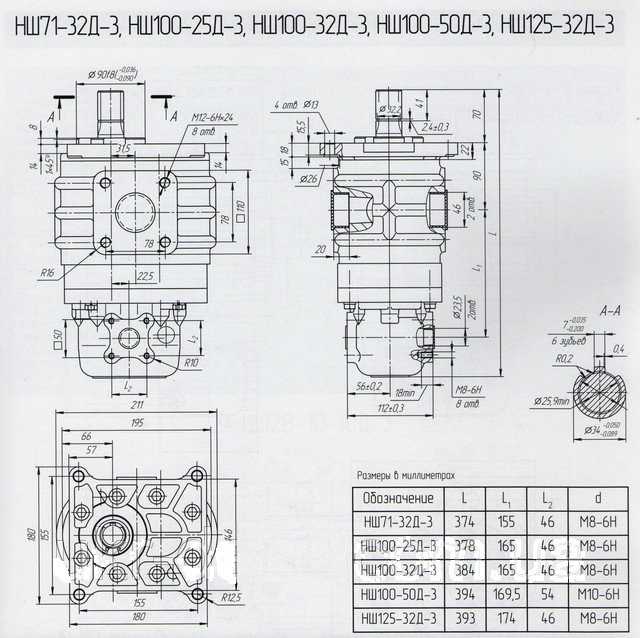

Насосы НШ 71 и 100 устанавливаются в гидравлические системы рулевого управления, также навесного оборудования тракторов марок К-700А, К 701, К-702, К-702М, К-703 Петербуржского тракторного завода.

Технические характеристики насосов НШ 71 и НШ 100 сведены в таблице.

Модель	Давление, МПа	Подача, л/мин	Рабочий объем камеры, см³
НШ 71-4	20	123,1	71
НШ 71-3	16	121,8	71
НШ 100-4	20	173,4	100
НШ 100-3	16	173,4	100

Номинальное давление на выходе, которое насос НШ способен обеспечить зависит от конструктивных особенностей модели и может находится в диапазоне от 16 до 21 Мпа для моделей с индексом 3 и от 20 до 25 Мпа для моделей с индексом 4.

Установка насоса НШ

Перед тем как начать монтаж оборудования убедитесь, что направление вращения вала шестеренного насоса НШ совпадает с направлением вращения привода.

Насос шестеренчатый НШ предусматривает крепление к корпусу привода с помощью болтов (или шпилек) и гаек. Для исключения развинчивания резьбового соединения предусмотрите установку контргаек или гроверов.

В месте соединения с гидролинией под насос нш – всасывающий и напорный патрубки необходимо установить прокладки для обеспечения герметичности этих соединений.

Со стороны всасывающей линии не рекомендуется устанавливать какую-либо арматуру, например, краны, фильтры и т.д. Кроме того всасывающая линия должна быть как можно более короткой с минимальным количеством изгибов.

Со стороны напорной линии рекомендуется предусмотреть место для монтажа манометра для контроля падения давления в системе.

Для контроля чистоты перекачиваемой оборудованием жидкой среды рекомендуется установить фильтр тонкой очистки в месте заливки масла в систему. Ведь перекачиваемой насосом НШ масло служит не только рабочей средой, но и смазывает подшипники оборудования.

Проводя монтаж или демонтаж насоса НШ, или замену масла необходимо следить за чистотой. Загрязненное масло может привести к появлению задиров на поверхности подшипников и к дальнейшей поломке оборудования.

Стоимость насосов НШ

Технические характеристики насосов НШ и область их применения красноречиво говорят о их огромном распространении и высокой эффективности. Если все это обобщить то получается, что.

Достоинства:
  низкая стоимость;
  простая конструкция;
  ремонтопригодность;
  возможность работы с широким диапазоном вязких сред;
  высокая частота вращения;
  надежность.

Недостатки:
невозможно регулировать рабочий объем;
повышенные требования к качеству изготовления шестерен.

Вместе со статьей “Насос НШ: технические характеристики, установка, принцип работы” читают:

Насосы НШ: модели, технические характеристики

Как изменить направление вращения НШ

Эксплуатационно-технические характеристики моделей шестеренчатых насосов

Устанавливаемые в гидравлические системы тракторов модели шестеренчатых насосов, выпускаемые различными производителями, обладают одинаковой конструкцией и используются при совпадении технико-эксплуатационных характеристик как взаимозаменяемые механизмы.

В модельный ряд насосных агрегатов шестеренчатого типа, используемых в тракторной технике входят насосы НШ6, НШ10, НШ32, НШ50 и НШ100.

Отличающиеся рабочим объемом, варьирующимся в диапазоне от 6 до 100 кубических сантиметров, насосные шестеренчатые устройства имеют одинаковый диапазон давления всасываемой рабочей жидкости (от 0,018 до 0,15 МПа) и аналогичные характеристики масла, подаваемого в гидравлическую систему – от 16 и 20 МПа.

Модели с большей емкостью отличаются большей производительностью, значение которой в зависимости от модели насоса составляет от 16,3 до 173,4 литра в минуту, а также необходимой для работы устройства мощностью, составляющей для разных модификаций оборудования от 6,8 кВт до 80,1 кВт.

Все виды шестеренчатых насосов рассчитаны на эксплуатацию в температурно-климатическом коридоре от -50 до +60 градусов и производятся в модификациях с вращающимися по часовой стрелке и против нее ведущими роторами.

Информация об основных технико-эксплуатационных характеристиках насосных устройств шестеренчатого типа, устанавливаемых на тракторную технику, приведена в таблице.

Эксплуатационно-технические параметры насосов шестеренчатого типа, устанавливаемых на тракторную технику


Неисправность, ее признаки и проявления	Возможная причина	Вариант устранения
Низкое давление на выходе насоса.	1.Недостаточный объем рабочей жидкости в емкости для ее хранения. 2.Нарушение герметичности уплотнительных элементов ведущего ротора.	1.Пополнить емкость для хранения рабочей жидкости маслом. 2.Сменить манжетные уплотнители рабочего ротора.
Выходящая через горловину емкости для хранения рабочей жидкости пена.	Поступление воздуха в систему через уплотнитель ведущего ротора или уплотнительные элементы соединения трубопровода всасывающей магистрали.	Проверить надежность креплений уплотнительных элементов и при необходимости сменить манжетный уплотнитель ротора или уплотнительное кольцо трубопроводной магистрали.
Выделение масла в месте соединения крышки и корпуса насоса.	Ослабление фиксирующих крышку крепежных элементов.	Подтянуть соединяющие крышку с корпусом болты.
Повышение температуры емкости для хранения рабочей жидкости и насоса.	Протекание масла через щели, заклинивание золотника или перепускного клапана распределительного устройства.	Проверить герметичность трубопроводов и распределителя, устранить неисправности золотника и клапана или сменить их.
Повышенный уровень шума во время работы устройства.	Недостаточный уровень масла в емкости для его хранения, вызванный возможным нарушением герметичности элементов гидросистемы.	Проверить герметичность узлов и трубопроводных сетей гидросистемы и долить масло в емкость для его хранения.

Эксплуатационно-технические параметры	Модельный индекс
Эксплуатационно-технические параметры	НШ6	НШ10	НШ32	НШ50	НШ100
Рабочий объем, куб. см.	6,3	10	32	50	100
Направление вращательного движения ведущего ротора (левое или правое)	Левое и правое
Давление рабочей жидкости на выходе устройства, МПа	16	16/20	16/20	16/20	16/20
Скорость вращения ведущего ротора, обороты в минуту	2400	2400/3200	2400	2400	1920
Скорость перекачки рабочей жидкости, литры в минуту	16,3	21	68,6	68,6	173,4
Потребляемая устройством мощность, кВт	6,8	26,6/33,2	51,9/61,5	64,1/80,1
Диапазон давления поступающего в насос масла, МПа	0,018-0,15
Масса устройства, кг	1,45	3,0	7,0	8,0	17,0
Температурный коридор эксплуатации насоса, градусы Цельсия	От -50 до +60

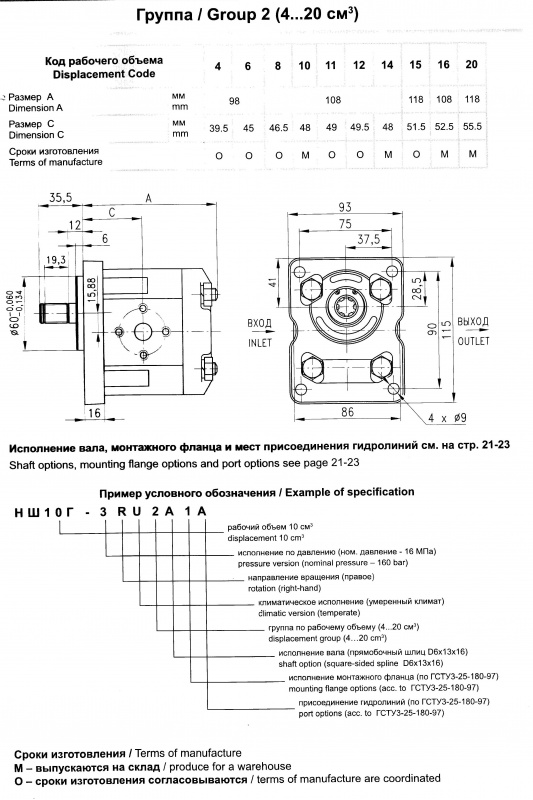

Условные обозначения шестеренного насоса НШ:

НШ-50А-3Л, где НШ – насос шестеренный, 50 – рабочий объем см3, А — индекс модификации, Л – левое вращение, 3 – исполнение по давлению.
Сводная таблица технических характеристик на шестеренные насосы НШ

Обозначение

Рабочий объем	Давление на выходе, ном./макс, МПа	Номин. частота вращения, об/с	Коэф. подачи, не менее	Номинальная подача, л/мин	Потребляемая мощность, кВт	Масса, кг
Односекционные насосы
НШ6-3	6,30	16/21	50	0,90	16,20	6,80	1,64
НШ8Д-3	8,10		40	0,90	17,50	6,10	1,80
НШ10Б-3	10,0			0,92	22,08	8,40	2,35
НШ10Г-3
НШ10Д-3
НШ14В-3	13,75				30,36	10,33	2,40
НШ14Д-3
НШ16В-3	15,60				34,44	11,72	2,50
НШ16Д-3

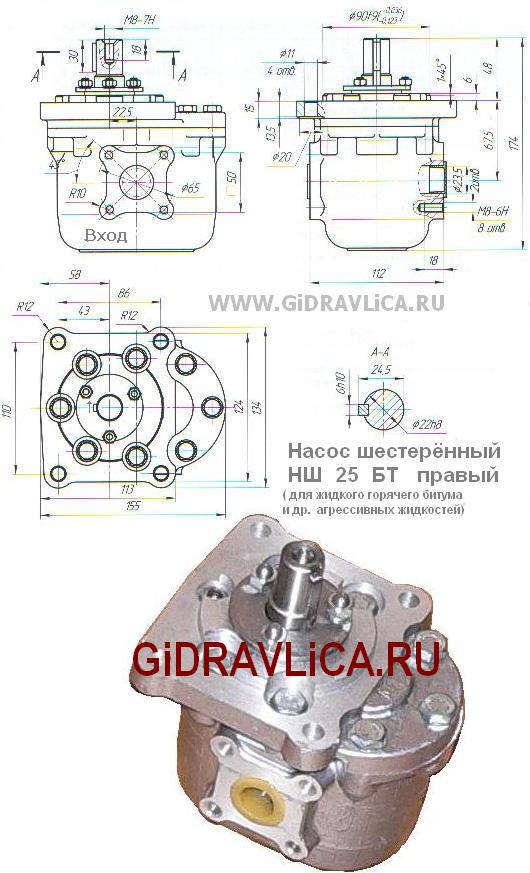

НШ25В-3	24,55				54,20	18,50	3,70
НШ25Д-3
НШ32В-3	31,70			0,94	71,50	24,00	4,30
НШ32Д-3
НШ32Д-4		20/25
НШ40В-3	40,40	16/21			91,10	30,50	5,32
НШ40Д-3		20/25
НШ50В-3	49,10	16/21			110,8	35,6	5,37
НШ50Д-3
НШ32ДК-3/ НШ50ДК-3	31,70 / 49,10				71,50/ 110,80	24/ 35,60	4,60/ 5,37
НШ32ДКМ-3/ НШ32ДКМ-3
НШ71В-3	71,40		32		121,8	47,10	13,80
НШ100В-3	100,0		32		173,4	66,40	14,80

Д — модификация с 6-ти шлицевым валом и металлфторопластовой втулкой; Б — модификация с 6-ти шлицевым валом;

Г- модификация с 4-ти шлицевым валом; В — втулки из антифрикционного алюминиевого сплава. Насосы серии “К” взаимозаменяемы с насосами серии “А”.

Гидравлические шестеренные насосы типа Г и агрегаты насосные типа БГ предназначены для нагнетания под номинальным давлением, постоянным по величине и направлению потока минерального масла температурой +10 …+55˚С в гидравлические и смазывающие системы металлорежущих станков и других машин с кинематической вязкостью от 10 до 400 мм2/с.

Гидравлические шестеренные насосы Г11-11 обеспечивают давление 5 атм, Г11-22…25 атм.

Маркировка насосов шестеренчатого типа

Маркировочные обозначения на корпуса шестеренчатых насосов наносятся с соблюдением требований стандарта 19027-89, в соответствии с которым насосные устройства, предназначенные для работы в гидросистемах машин, обозначаются буквенно-цифровым рядом, в состав которого входят следующие один за другим символы:

НШ – обозначающие вид устройства буквы – насос шестеренчатый;
Цифры, указывающие на рабочий объем насоса в кубических сантиметрах;
Буква, условно обозначающая предприятие, которое изготовило насос;
Значение номинального давления масла, подаваемого насосом в гидросистему, обозначаемое буквой З, если составляет 16 МПа
Буква Л, обозначающая насос с вращающимся против часовой стрелки при взгляде со стороны привода ротором. Правое направление вращения не обозначается.

Так, надпись на корпусе НШ32У-3 Л означает, что насос относится к устройствам шестеренчатого типа, используемым в машиностроительных гидравлических системах, имеет рабочий объем 32 кубических сантиметра, изготовлен обозначенным буквой У производителем, имеет номинальное значение давления подаваемой в систему жидкости 16 МПа и оснащен вращающимся против часовой стрелки ведущим ротором.

Насос НШ — шестеренный маслонасос для гидравлических систем

Маслонасосы НШ (насос НШ-10, НШ-32, НШ-50, НШ-100) производства ЗАО «Союзгидравлика» представляют собой шестеренные насосы для использования в машиностроительных системах с целью нагнетания рабочей жидкости в гидравлические системы приводов машин и других видов техники (автомобильной, тракторной, сельскохозяйственной, строительно-дорожной, коммунальной и др.). В зависимости от сборки, насос НШ выпускается левого (обозначение — «Л») и правого вращения (не обозначаются). Если смотреть со стороны привода, то в насосе левого вращения ведущий ротор вращается против часовой стрелки, а в насосе правого вращения — по часовой. В соответствии с ГОСТ15150-69 насосы типа НШ производятся в климатическом исполнении «У-3». Насос в исполнении «У-3» взаимозаменяем с аналогичными насосами НШ (насос НШ-32, НШ-10, НШ-50, НШ-100) других производителей. Электродвигатели для привода насоса не используются. Конструктивное устройство, принцип работы насоса НШ, виды Насос НШ крепят на валу отбора мощности, передача крутящего момента происходит с помощью шлицевого соединения валов насоса и отбора мощности. Шестеренный насос НШ состоит из корпуса, ведущего и ведомого ротора, втулок опорных, резиновых манжет, уплотнительных колец, крышек передней и задней, болтов с пружинными шайбами. Приводной вал насоса НШ выходит из отверстия, расположенного в передней крышке. Уплотнение приводного вала манжетное. Ведущий ротор маслонасоса НШ имеет удлиненный шлицевой конец вала. Принцип действия шестеренного насоса НШ (насос НШ-50, НШ-10, НШ-32, НШ-100)- вращение ведущего и ведомого роторов создает разрежение на стороне входа. В результате рабочая жидкость под воздействием атмосферного давления перемещается со стороны входа на сторону выхода, откуда и происходит выдавливание рабочей жидкости в систему.

Насос НШ-10 Насос НШ 10 используется для гидросистем рулевого управления погрузчиков, тракторов, экскаваторов на базе тракторов класса 1,4 тс, автогрейдеров, кормо- и свеклоуборочных комбайнов, для основных гидросистем тракторов класса до 0,6 тс. Насос НШ-10 имеет минимальную массу и габаритные размеры.

Насос НШ-32 Насос НШ 32 используется для основных гидросистем комбайнов, автопогрузчиков, тракторов, грузовых автомобилей. Насос НШ-32 применяется в гидросистемах колесных тракторов класса 3 тс.

Насос НШ-50 Насос НШ 50 применяется в гидросистемах тракторов, автогрейдеров, погрузчиков, автоскреперов и лесозаготовительной техники. Насос НШ-50 может использоваться в гидросистеме опрокидывающих устройств самосвалов грузоподъемностью 10-28.

Насос НШ-100 Насос НШ 100 используется для гидросистем навесного оборудования тракторов с классом 5-35 тс, для основных и рулевых систем экскаваторов, каръерных большегрузных самосвалов, вилочных и фронтальных погрузчиков. Насос НШ-100 работоспособен при низком качестве рабочей жидкости и недостаточной фильтрации.

Марка насоса	Рабочий объем см3	Подача л/мин
насос НШ-10 У-3 (6 шлицов, 4 шлица)	10	21
насос НШ-32 У-3	32	68,6
насос НШ-50 У-3	50	107,2
насос НШ-100 А-3	100	173,4

Насосы типа НШ для гидравлических систем — технические параметры и характеристика. Насос модификации НШ выпускается левого и правого вращения, работает от вала отбора мощности. Электродвигатели для насосов не используются.

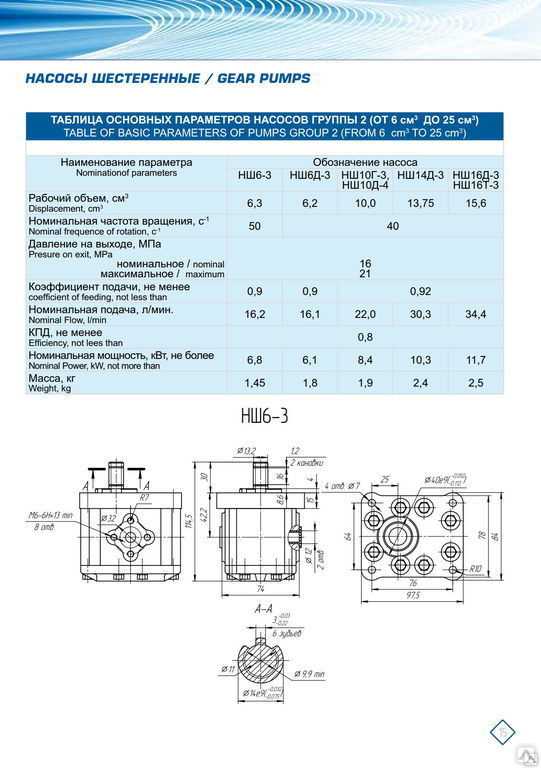

Параметры и технические показатели насосов НШ

Наименование параметра	марка насоса НШ
Наименование параметра	НШ-10	НШ-32	НШ-50	НШ-100
Рабочий объем, см3	10	32	50	100
Номинальная частота вращения, с -1	40	40	50	32
Номинальная подача, л/мин	21,0	68,6	107,2	173,4
Давление на выходе, Мпа номинальное максимальное	16 21	16 21	16 21	16 21
Вязкость рабочей жидкости, мм²/с	30-70	30-70	55-70	30-70
Температура рабочей жидкости,°C	0-80	0-80	0-80	0-80
Коэффициент подачи, не менее	0,92	0,94	0,94	0,95
Количество шлицов вала, шт	6 (4)	6	6	6
Номинальная мощность, кВт	8,6	26,6	41,5	66,4
Масса, кг	1,99	5,1	5,2	16,5

Масляные насосы высокого давления марки НШ и их применение

Масляные насосы НШ предназначены для нагнетания минерального масла в гидравлические системы рулевого управления бульдозеров, тракторов, сельскохозяйственных и дорожных машин, крупнотоннажных автомобилей, а также в приводы вспомогательного навесного, полунавесного и прицепного оборудования (рис. 1).

Шестеренчатый насос НШ состоит из двух шестерен — ведущей и ведомой, размещенных в корпусе. Принцип работы данного устройства прост. В процессе вращения роторов на входе насоса создается разрежение. Благодаря атмосферному давлению рабочая жидкость заполняет пространство между зубьями и перемещается к выходному каналу. За счет зацепления зубьев жидкость выдавливается в систему под определенным давлением. Если давление нагнетаемого масла превысит допустимое значение для данной системы, происходит срабатывание редукционного клапана. При этом часть масла возвращается во всасывающий канал или поступает непосредственно в систему.

Насосы шестеренные типа НШ выпускаются в двух конструктивных исполнениях:

• наружного зацепления, это когда одна шестерня расположена около другой; • внутреннего зацепления, в этом случае шестерня находится в шестерне (рис.2).

Кроме того, насос НШ может быть как левого, так и правого вращения.

Масляный насос высокого давления для гидравлики крепится, как правило, на ВОМ (вал отбора мощности). Передача крутящего момента осуществляется посредством шлицевого соединения вала насоса и ВОМ. Шестереночные насосы высокого давления могут быть установлены на различных стационарных конструкциях. При этом они могут быть приведены в действие с помощью электродвигателя.

Обеспечить высокоэффективную работу рассматриваемых устройств можно при выполнении следующих условий:

• со стороны привода должны быть исключены осевые и радиальные силы, способные оказать воздействие на ведущий вал; • перед подключением насоса необходимо убедиться, что направление вращения ведущей шестерни совпадает с вращением приводного вала; • диаметр всасывающего трубопровода должен быть больше, чем нагнетательного, при этом необходимо добиваться, чтобы скорость всасывания масла не превышала 1,5 м/с; • скорость продвижения рабочей жидкости (масла) в напорной линии не должна превышать значения в 5 м/с. Желательно, чтобы магистраль была как можно короче и без изгибов. Если линия содержит угловые соединения, нужно ограничить скорость движения жидкости до 3,5 м/с.

Масляные насосы НШ имеют рабочий объем от 10 до 250 см3 и выпускаются в двух модификациях: «У» (так называемые плоские) и «А» (круглые). Насос НШ 32 относится к наиболее популярным устройствам. Ниже приведены некоторые технические характеристики одного из агрегатов данного модельного ряда (НШ32У-3): объем — 32 см3; производительность — 68,6 л/мин; максимально создаваемое давление — 21 МПа.

Принцип работы

В основу конструкции этого насоса заложен принцип работы двух смежных шестерёнок, которые своими внутренними плоскими поверхностями плотно примыкают одна к другой. Одновременно с этим схема их расположения выбирается таким образом, чтобы между наружными плоскостями и корпусом также имелось плотное примыкание.

За счет практически герметичного расположения шестерен в рабочей полости при их вращении масло из района всасывания легко переносится на выход (в зону повышенного давления). Для обеспечения требуемой эффективности работы этих агрегатов в них применяется гидравлический носитель соответствующего качества (вода или масло). Его выбор в каждом конкретном случае зависит от типа и модели насосного оборудования.

Поскольку агрегаты этого класса широко распространены в промышленном производстве, возникла некоторая неразбериха при выборе их моделей и различных модификаций, требующая хоть какого-то упорядочения в обозначениях.

В связи с этим была введена специальная маркировка шестеренных насосов с внутренним зацеплением, которая позволяла сразу определить, к какой категории и типу относится данный агрегат, а также его рабочую мощность.

Принцип функционирования насоса НШ

Охарактеризовать действие шестеренчатого насоса можно следующим образом: одна из шестеренок путем вхождения в другую выдавливает гидравлическую жидкость из углублений. При этом каждая из шестерней осуществляет вращательные движение в противоположные стороны. Таким образом механическая энергия от ДВС (двигателя внутреннего сгорания) техники преобразуется в энергию сжатой жидкости (гидравлическую). При этом некоторые из таких насосов могут иметь обратный порядок действий, работая как гидромотор.

Не последнюю роль в данном процессе играет КОМ (коробка отбора мощности), с переводом которой устанавливается определенное направление действия насоса НШ.

Важно отметить, что запуск насосного механизма ни в коем случае нельзя осуществлять без жидкости. Также следует осуществлять контроль корректности запуска и работы гидронасоса, следовать графикам планового технического обслуживания, чтобы поддерживать работу насоса, а при необходимости – руководству по устранению неполадок, помогающему диагностировать проблему, когда она возникает.

Узнайте, как работают жидкостно-кольцевые вакуумные насосы

Запросите предложение

Свяжитесь с нами

Запросите обслуживание, запчасти или поддержку

Как работают жидкостно-кольцевые вакуумные насосы

Жидкостно-кольцевые вакуумные насосы представляют собой вращающиеся машины прямого вытеснения, обеспечивающие технологический вакуум в промышленных применениях, таких как химическая, электроэнергетическая, экологическая, переработка и упаковка продуктов питания и напитков, морская, горнодобывающая, нефтегазовая, фармацевтическая, целлюлозно-бумажная и текстильная. В жидкостно-кольцевых вакуумных насосах в качестве герметика используется вода или другая жидкость, совместимая с технологическими процессами. Простота эксплуатации и отсутствие соприкасающихся частей делают жидкостно-кольцевые вакуумные насосы безопасным и надежным выбором для работы с грязными и потенциально опасными газовыми потоками. Жидкостно-кольцевые насосы доступны в одно- и двухступенчатом исполнении, а также сконфигурированы как компрессоры для еще большей универсальности.

Ознакомьтесь с нашими жидкостно-кольцевыми вакуумными насосами

Принцип работы

Уплотнительная жидкость образует кольцо внутри корпуса насоса, когда рабочее колесо вращается, образуя небольшие камеры для улавливания газа. Ось ротора эксцентрична по отношению к корпусу, что позволяет жидкости почти заполнять, а затем почти опорожнять каждую камеру ротора за один оборот, создавая сжатие газа для насосного действия. Вакуумный впускной и атмосферный выпускной патрубки обеспечивают пути потока перекачиваемой газовой смеси. Теплота сжатия газа рассеивается в уплотняющей жидкости, а часть жидкости вытекает наружу. Выхлопной газ и сброс остаточной воды отделяются от газового потока и направляются в вытяжку дома и возвращаются в насос соответственно. Уплотнительная жидкость заменяется постоянным потоком более холодной уплотнительной жидкости.

Посмотрите это видео, чтобы узнать, как это работает

Характеристики жидкостно-кольцевых вакуумных насосов

Допустим перенос – Мягкие твердые частицы, влага, пробки, химикаты и многое другое не повредят насосу. Эти примеси будут просто вымываться через напор насоса.

Прохладная и бесшумная работа – Насос работает без нагрева благодаря циркуляции уплотняющей воды внутри насоса. Работа относительно тихая – не более 85 дБА.
Постоянная работа при любом уровне вакуума — Насос может работать постоянно и непрерывно при любом уровне вакуума — от 29 дюймов ртутного столба до атмосферного давления.

Простота обслуживания и увеличенный срок службы – Жидкостно-кольцевые вакуумные насосы имеют прочную конструкцию и имеют только одну движущуюся часть, ротор, который установлен на валу, поддерживаемом набором подшипников, рассчитанных на длительный срок службы. непрерывная работа. Это приносит пользу пользователю благодаря меньшему износу и более простому и доступному техническому обслуживанию.

Окружающая среда – Насосы не требуют замены масла, фильтров, масляных поддонов, конденсатора и т.д. По этой причине производственные помещения работают чисто, без масляных загрязнений и сбросов масла в канализацию.

A Взгляд внутрь жидкостно-кольцевого вакуумного насоса

Технология жидкостно-кольцевых вакуумных насосов

Технология проектирования жидкостно-кольцевых вакуумных насосов усовершенствована для достижения оптимальной и надежной работы в жестких условиях суровых промышленных условий. Жидкостно-кольцевые вакуумные насосы представляют собой экономичное и надежное решение, разработанное с учетом конкретных требований заказчика.

Конденсация паров может дать бонус к производительности

Сухой воздух или смесь сухих газов сжимаются от вакуума до атмосферного давления в жидкостно-кольцевом насосе почти так же, как и в любом другом насосе объемного типа, за исключением того, что меньше повышение температуры газового потока через насос.

Влажный воздух или газовые смеси, содержащие конденсирующийся пар, ведут себя совершенно иначе. Часть пара, поступающего в жидкостно-кольцевой насос, конденсируется при охлаждении уплотняющей жидкостью с более низкой температурой. Конденсат смешивается с уплотняющей жидкостью. Теперь он занимает гораздо меньше места по сравнению с его прежними объемными размерами, когда он был компонентом входного газового потока. Это объемное уменьшение становится бонусом емкости.

Единственный пар, который может быть сконденсирован достаточно рано, чтобы избежать сжатия, вносит свой вклад в увеличение пропускной способности на входе. В каждой камере ротора конденсация должна произойти до того, как эта камера пройдет через впускное отверстие. Любая конденсация, возникающая после отключения, не повлияет на производительность насоса на входе.

Жидкостно-кольцевые вакуумные насосы могут перекачивать большие объемы жидкости через входное отверстие с незначительным снижением производительности по газу. Чтобы максимизировать бонус конденсации, часть жидкости часто распыляется во впускной трубопровод перед самим вакуумным насосом.

Глобальный поставщик

Обладая более чем 110-летним опытом, специалисты NASH CERTIFIED обеспечивают послепродажную поддержку, включая техническое обслуживание, обслуживание, запасные части и ремонт. Сервисные центры расположены по всему миру, чтобы защитить ваши инвестиции в вакуумную систему и предоставить качественные, надежные и эффективные решения.

Дополнительная информация

Узнать больше

Запросить цену

Свяжитесь с нами

Запрос на обслуживание, запчасти или поддержку

Жидкостно-кольцевые вакуумные насосы | Продукты и системы

Запросить цену

Связаться с нами

Запросить обслуживание, запасные части или поддержку

Жидкостно-кольцевые вакуумные насосы NASH

— это надежное и долговечное решение для сложных технологических процессов. Наша конструкция жидкостно-кольцевого вакуумного насоса была первой в своем роде на рубеже 20-го века и с тех пор является лидером отрасли.

Благодаря нашему постоянному стремлению к инновациям, исследованиям и разработкам продукции, Nash продолжает выпускать качественные жидкостно-кольцевые вакуумные насосы и модернизировать продукцию, которые соответствуют самым жестким условиям применения и снижают общую стоимость владения.

Просмотрите наш обширный ассортимент продукции и найдите жидкостно-кольцевой вакуумный насос NASH, который лучше всего подходит для вашего технологического процесса.

Узнайте о наших водокольцевых вакуумных насосах

Малая емкость
Средняя емкость
Большая емкость
Два этапа

Малая производительность

Средняя производительность

Большая производительность

Двухступенчатая

Nash обеспечивает надежность и спокойствие OEM-производителям птицы

Когда OEM-поставщик систем для птицеводства захотел предоставить своим клиентам максимальную производительность, надежность и спокойствие, они обратились к экспертам в области жидкостных колец. вакуумная техника для птицеводства: Нэш.

Загрузить пример использования Запросить цену

Проверенная эффективность

* Данные о производительности приведены в иллюстративных целях. Пожалуйста, проконсультируйтесь с инженером или торговым представителем Nash для определения размера насоса и конкретных рабочих характеристик.

Надежная технология жидкостного кольца

Принцип работы жидкостно-кольцевого насоса основан на корпусе насоса и эксцентриковом роторе. Когда ротор вращается, уплотняющая жидкость внутри насоса образует вращающееся «жидкостное кольцо» на внутренней поверхности корпуса. Жидкостно-кольцевые вакуумные насосы NASH представлены в трех типоразмерах, включая жидкостно-кольцевые насосы малой, средней и большой производительности.

Насосы малой производительности

(уровни вакуума до 29 дюймов ртутного столба, от 1,5 до 10 л.с.)

Жидкостно-кольцевые вакуумные насосы малой производительности NASH имеют моноблочную или фонарную конструкцию. Эти конструкции обеспечивают преимущества простой, компактной и экономичной установки. Наши жидкостно-кольцевые насосы малой производительности изготавливаются из различных материалов, включая чугун и нержавеющую сталь, и идеально подходят для использования в широком спектре общепромышленных процессов.

Нажмите на ссылку ниже, чтобы узнать больше о наших жидкостно-кольцевых вакуумных насосах малой производительности.

Нажмите, чтобы узнать больше

Насосы средней производительности

(уровень вакуума до 28 дюймов ртутного столба, от 10 до 200 л.с.) одноступенчатые вакуумные насосы для использования в различных отраслях промышленности, включая нефтегазовую, общепромышленную и химическую.

Доступен в исполнении из чугуна для менее агрессивных применений и из нержавеющей стали для агрессивных применений и сред.

Нажмите на ссылку ниже, чтобы узнать больше о наших жидкостно-кольцевых вакуумных насосах средней производительности.

Нажмите, чтобы узнать больше

Насосы большой производительности

(уровень вакуума до 25 дюймов ртутного столба, более 200 л.с.)

Одноступенчатые вакуумные насосы NASH средней и большой производительности идеально подходят для применения в тяжелых условиях. Эти сверхмощные насосы могут использоваться в самых разных областях, включая обезвоживание в бумажной промышленности и вакуумную фильтрацию при переработке минеральной руды. Наши насосы большой производительности изготавливаются из различных материалов, включая нержавеющую сталь, чугун, а некоторые модели имеют футеровку из полиизопрена.

Нажмите на ссылку ниже, чтобы узнать больше о нашем жидкостно-кольцевом вакуумном насосе большой производительности.

Нажмите, чтобы узнать больше

Двухступенчатые жидкостно-кольцевые вакуумные насосы

(уровень вакуума до 0,8 дюйма рт. ст. абс.)

Двухступенчатые жидкостно-кольцевые вакуумные насосы NASH идеально подходят для различных в сочетании с эжекторами или бустерами для формирования гибридных пакетов, обеспечивающих более высокий уровень вакуума. Nash предлагает двухступенчатые жидкостно-кольцевые вакуумные насосы TC из ковкого чугуна и нержавеющей стали, а также двухступенчатые жидкостно-кольцевые вакуумные насосы AT из чугуна. И двухступенчатые вакуумные насосы TC, и AT имеют конические порты NASH.

Нажмите на ссылку ниже, чтобы узнать больше о наших двухступенчатых жидкостно-кольцевых вакуумных насосах.

Нажмите, чтобы узнать больше

Характеристики жидкостно-кольцевых вакуумных насосов

Простота обслуживания и увеличенный срок службы насоса – Наш насос имеет только одну подвижную часть, поэтому он меньше изнашивается и упрощает обслуживание, что делает наши насосы больше доступный.
Экологически безопасный – Наши насосы не требуют замены масла, фильтров, масляных поддонов, конденсаторов и т. д., поэтому операционные объекты работают в чистоте, без масляных загрязнений и выделений.

Высочайшие стандарты

Компания Nash придерживается самых высоких стандартов производства и безопасности. У нас есть множество сертификатов ISO, выданных нашим предприятиям по всему миру, и мы продолжаем повышать качество, оптимизируя внутренние процессы.

загрузок для жидкостно-кольцевых вакуумных насосов

Брошюры
Тематические исследования

Брошюры

Практические примеры

Запросить предложение

Связаться с нами

Запросить обслуживание, запасные части или поддержку

Водокольцевые роторные насосы Nash и насос для откачки конденсата для теплоходов

Главная страница||Охлаждение ||

Роторные жидкостно-кольцевые насосы Нэша и насосы для откачки конденсата для теплоходов

Вращающиеся жидкостно-кольцевые насосы Нэша в сочетании с эжекторами атмосферного воздуха могут использоваться вместо паровых эжекторов диффузорного типа и устроены так, как показано на рис. воздушный эжектор, создающий парциальный вакуум около 600 мм рт.

Рис. 1: Кольцо жидкостного насоса Нэша

На этом этапе в действие вступает эжектор, забирающий рабочий воздух из нагнетательного сепаратора, который выбрасывается в атмосферу, достигается скорость звука и вакуум порядка 725 мм рт. сохраняется в конденсаторе. Жидкостно-кольцевой насос герметизирован пресной водой, рециркулируемой через теплообменник, охлаждаемый морской водой.

Насос Нэша, использующий оборотную пресную воду для герметизации, может также использоваться для подачи безмасляного инструментального воздуха под давлением 7 бар.

Рис. 2: Оборотная пресная вода

Насос для откачки конденсата для теплоходов

Удаление конденсата из конденсатора создает очень тяжелые условия всасывания для насоса. Доступный чистый положительный напор на всасывании (NPSH) минимален, поскольку конденсатор расположен низко на судне, что обеспечивает статический напор на всасывании всего 450–700 мм, а давление конденсата равно или близко к его давлению пара. Поэтому необходимо обеспечить, чтобы требуемый NPSH насоса был соответственно низким, и для этого всасывающие и входные каналы имеют достаточную площадь. Насосы, используемые для этой цели, представляют собой двухступенчатые агрегаты, причем рабочее колесо первой ступени расположено как можно ниже в насосе с проушиной вверх. Эта крыльчатка питает вторую крыльчатку через соответствующие каналы в корпусе насоса.

В тех случаях, когда откачивающие насосы питаются от деаэраторов или дренажных охладителей, уровень всасывания насоса поддерживается постоянным с помощью специально разработанного поплавкового регулятора. Однако в тех случаях, когда насос всасывает воду из главного конденсатора, общепринятой практикой является работа насоса на свободном уровне всасывания. Это означает, что насос должен работать с переменным кавитационным запасом при различных расходах.

Естественная характеристика H/Q изменяется, когда давление нагнетания снижается до необходимого для преодоления сопротивления системы при уменьшенном расходе. Когда уровень всасывания увеличивается, скорость потока увеличивается. Таким образом, естественное управление расходом достигается без использования поплавкового регулятора. Такую систему обычно называют системой контроля кавитации. Экстракционный насос представляет собой кавитационный насос.

Ниже приведены различные циркуляционные системы для теплоходов, некоторые из основных процедур теплообменников и контроля температуры :

Системы циркуляции забортной воды

Кожухотрубные теплообменники для охлаждения двигателя водой и смазочным маслом

Пластинчатый теплообменник

Детали охладителя наддувочного воздуха

Техническое обслуживание теплообменников

Центральная система охлаждения и ковш для теплоходов

Циркуляционные системы для пароходов

Закрытая питательная система и подогрев питательной среды для теплоходов

Морской конденсатор в сборе

Трехступенчатый воздушный эжектор с внутренними диффузорами

Регулятор давления для теплоходов

Жидкостно-кольцевой насос – Вращательные жидкостно-кольцевые насосы Нэша

Электропитатель Weir – многоступенчатый центробежный насос

Нагреватели питательной воды для теплоходов

Испаритель и насос турбоподачи
