Характеристики сд 160 45: Насос СД 160/45 фекальный канализационный, характеристики, цена, доставка

alexxlab | 29.01.1996 | 0 | Разное

Насос СД 160/45. Технические характеристики. Цена

Характеристика	Значение
Q м³/час	160
Напор, м	45
Р, кВТ	37
N, об/мин	1500
КПД, %	64
Кавит. запас, м	6,5
Утечка л/час	10

Цена: от 42000 грн

Уточняйте характеристики, цены, размеры, сроки, получайте счёт на оплату

Позвоните специалистам «Слобожанского завода» для подбора и заказа насоса СД 16/10 с заводской гарантией. Любая техническая помощь, консультации и сервис.

Технические характеристики

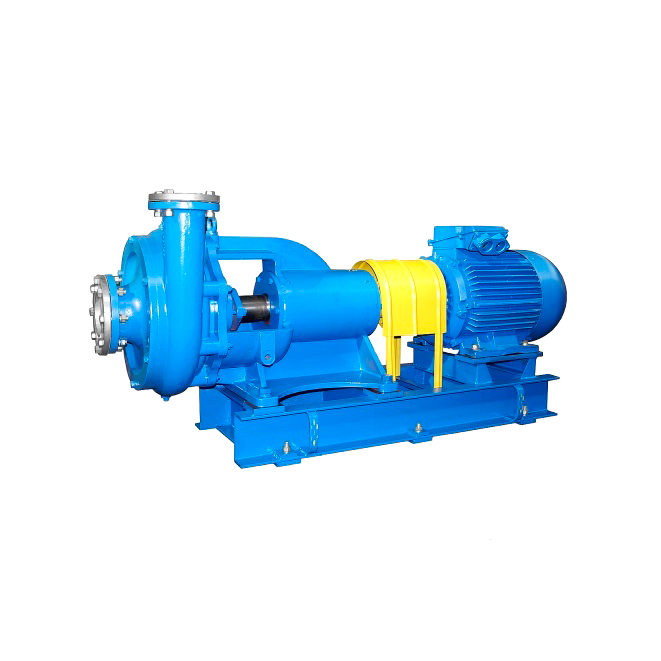

Насос СД 160/45 – центробежный, одноступенчатый, горизонтальный. Применяется для перекачки грязной воды, фекальных и сточных масс. Подача от 128 до 160 м³/ч; напор от 30 до 45 м. Агрегатируется с электродвигателем от 22 кВт и 37 кВт в зависимости от подрезки рабочего колеса (СД 160/45а и СД 160/45б).

Особенность конструкции: напорный патрубок поворачивается на 90°. Крыльчатка (СЧ 20) насоса СД 160/45  — одностороннее, размер проходного сечения – 54 мм. Маркировка до 1982 г. — насос ФП 44/46. Таблица технических характеристик.

Насос	Q , м 3 /час	H, м	Р, кВТ	N, об/мин	КПД, %	Наработка до отказа, тыс. ч	Кавит. запас, м	Утечка л/час	Ø раб. кол, мм
СД 160/45	160	45	37	1500	64	32	6,5	10	390
СД 160/45а	144	36	30		61				360
СД 160/45б	128	30	22		58				340

Параметры перекачиваемой жидкости

Таблица характеристик перекачиваемой жидкости для насоса СД 160/45. Максимальные показатели температуры, плотности, вязкости, размера твердых включений.

Содержание абразивных частиц, %	Размер абразивных частиц, мм	Размер неабразивных частиц, мм	Проходное сечение рабочего колеса, мм	Микротвердость, МПа	рН	Плотность, кг/м³	Вязкость, м² /с	t max, ⁰С
< 1	≤ 5	≤ 10	20	< 9000	6-8,5	≤ 1100	1х10-6	90

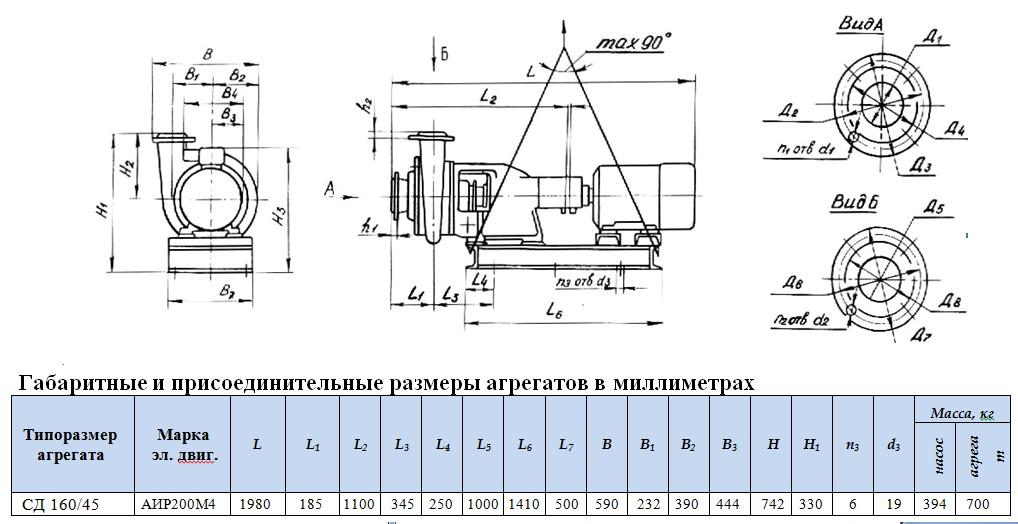

Габаритные и присоединительные размеры из паспорта

Габаритный чертеж, присоединительные размеры и вес насоса СД 160/45 и агрегата из технического паспорта. Расстояние между крепежными отверстиями для присоединения рамы к фундаменту. Схема строповки насосного агрегата.

Фекальный насос	Маркировка двигателя	Габариты, мм		Вес, кг		L1	L2	L4	L5	B1	B2	B3	B4	B5	h3	h4	n3	d3
		Насос	агрегат	Насос	агрегат
СД 160/45	АИР200М4	1100х593х610	1980х590х742	394	700	185	1100	275	365	232	240	225	450	415	330	748	6	19
СД 160/45а	АИР180М4		1900х590х742		380
СД 160/45б	АИР180S4

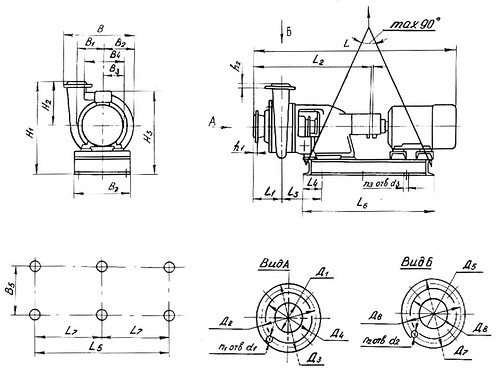

Чертеж и размеры патрубков

Чертеж с диаметрами напорного и всасывающего патрубка из технического паспорта насоса СД 160/45. Внешний, внутренний диаметр отверстий для изготовления ответных фланцев.

Всасывающий патрубок							Напорный патрубок
D1	D2	D3	D4	n1	d1	h2	D5	D6	D7	D8	n2	d2	h3
50	125	160	102	4	18	20	40	110	145	88	4	18	18

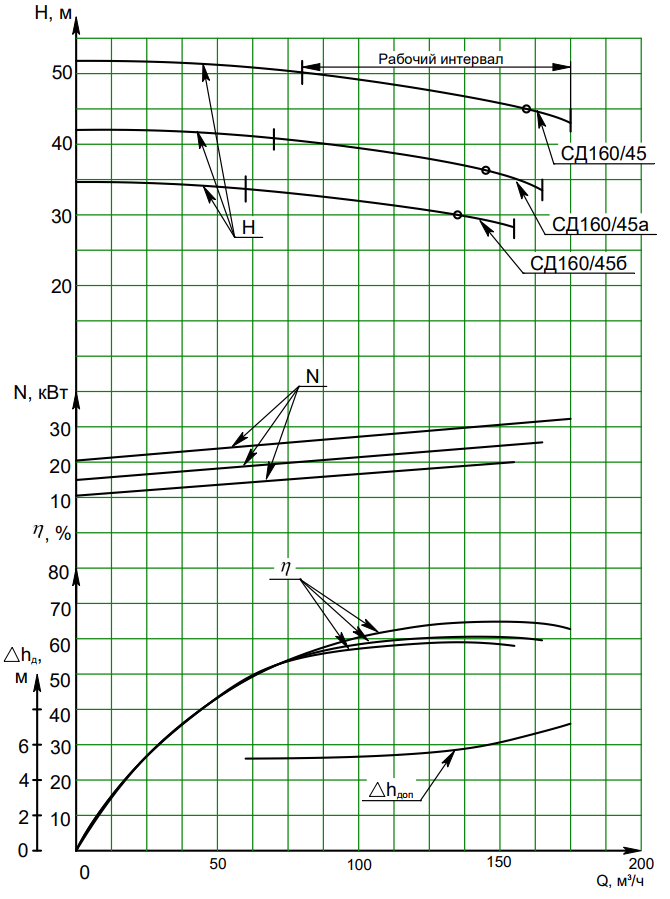

Графические характеристики

График показывает рабочий интервал и рабочую точку фекального насоса СД 160 в зависимости от мощности электромотора. Подбор оптимальных показателей производительности и напора

Подбор по цене и надежности

Цена

• 2 цены исходя из бюджета
• Заводская цена насоса СД 160/45 текущего года выпуска
• Цена за насос с хранения ниже, чем у конкурентов

Надежность

• Надежные насосы СД 160/45 с заводской гарантией и паспортом
• Сервисное обслуживание и ремонт
• Изготовление редких моделей насосов и запчастей

Купить насос СД 160/45

Купить насос СД 160/45 у Слобожанского завода безопасно и быстро:

• Новые электронасосы, проверенные ОТК
• 3 системы оплаты
• Отправка в горящем режиме за 24 часа с ближайшего склада
• Отсутствие рекламаций более 4 лет

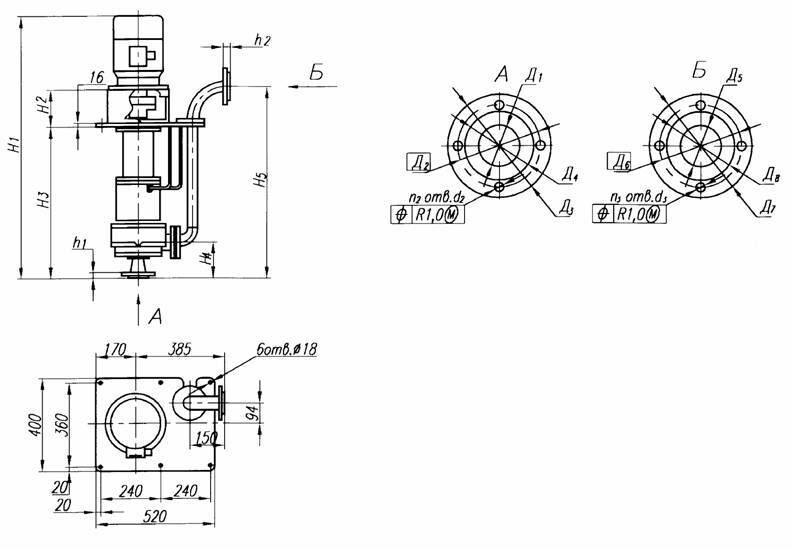

Насос СДВ 160/45
