Как устроено приспособление?
Опционально стартер (пускатель) достаточно прост. Элемент представлен небольшой газоразрядной лампой, способной формировать при низком давлении газа и малом токе, тлеющий разряд.
Этот стеклянный малогабаритный баллон заполнен инертным газом – смесью гелия или неоном. В него впаяны подвижные и неподвижные электроды из металла.
Все электродные спирали лампочки оснащены двумя клеммными блоками. Одна из клемм каждого контакта задействована в цепи . Остальные — подключены к катодам пускателя.
Расстояние между электродами пускателя не существенно, поэтому посредством напряжения сети его легко можно пробить. При этом образуется ток и нагреваются элементы, входящие в электроцепь с определенной долей сопротивления. Именно стартер и входит в число этих элементов.
Конструкции стартеров для люминесцентных ламп имеют практически идентичное устройство: 1 – дроссель; 2 – стеклянная колба; 3 – пары ртути; 4 – клеммы; 5 – электроды; 6 – корпус; 7 – биметаллический контакт; 8 – инертная газовая субстанция; 9 – вольфрамовые нити накала ЛДС; 10 – капля ртути; 11 – разряд дуги в колбе (+)
Колба размещена внутри корпуса из пластмассы или металла, выполняющего роль защитного кожуха. В некоторых образцах сверху крышки дополнительно есть специальное смотровое отверстие.
Самым востребованным материалом для производства блока считается пластик. Постоянное воздействие высоких температурных режимов позволяет выдержать специальный состав пропитки — люминофор.
Приспособления выпускаются с парой ножек, выполняющих роль контактов. Они изготовлены из разных видов металла.
В зависимости от типа конструкции электроды могут быть симметричными подвижными или асимметричными с одним подвижным элементом. Их выводы проходят через патрон лампы.
Параллельно электродам колбы подключен конденсатор, емкостью 0,003-0,1 мкф. Это важный элемент, снижающий уровень радиопомех и также участвующий в процессе загорания лампы
Обязательной деталью в устройстве является конденсатор, способный сглаживать экстратоки и в тоже время размыкать электроды прибора, осуществляя гашение дуги, возникающей между токоведущими элементами.
Без этого механизма есть большая вероятность спайки контактов при возникновении дуги, что существенно снижает срок эксплуатации пускателя.
В быту наиболее популярны образцы балластов с симметричной системой контактов и электросхемой пуска. Такие образцы меньше подвергаются влиянию падения напряжения в электрической сети
Правильная работа стартера обусловлена напряжением питающей сети. При снижении номинальных величин до 70-80%, люминесцентная лампа может не зажечься, т.к. не будет производиться достаточный нагрев электродов.
В процессе подбора нужного пускателя, учитывая конкретную модель (люминесцентной или ЛЛ), необходимо дополнительно проанализировать технические характеристики каждого вида, а также определиться с производителем.
Принцип работы аппарата
Подав сетевое питание на светотехнический прибор, напряжение проходит через витки и нить накала, выполненную из монокристаллов вольфрама.
Далее подводится к контактам стартера и образует между ними тлеющий разряд, при этом воспроизводится свечение газовой среды посредством ее нагрева.
Поскольку в устройстве есть еще один контакт – биметаллический, он также реагирует на изменения и начинает изгибаться, видоизменяя форму. Таким образом этот электрод замыкает электрическую цепь между контактами.
Величина тока, сформированного тлеющего разряда варьируется от 20 до 50 мА, чего вполне достаточно для разогрева биметаллического электрода, который отвечает за замыкание цепи (+)
Образовавшийся в электросхеме люминесцентного прибора замкнутый контур проводит через себя ток и нагревает вольфрамовые нити, которые, в свою очередь, начинают испускать электроны со своей нагретой поверхности.
Таким образом формируется термоэлектронная эмиссия. В это же время воспроизводится разогревание ртутных паров, находящихся в баллоне.
Образованный поток электронов способствует снижению напряжения, приложенного от сети к контактам пускателя, примерно вдвое. Степень тлеющего разряда начинает падать вместе с температурой накала.
Пластина из биметалла уменьшает свою степень деформации тем самым размыкая цепочку между анодом и катодом. Течение тока через этот участок прекращается.
Изменение его показателей провоцирует внутри дроссельной катушки, в проводящем контуре, возникновение электродвижущей силы индукции.
Биметаллический контакт моментально реагирует произведением краткосрочного разряда в подсоединенной к нему схеме: между вольфрамовыми нитями ЛЛ.
Его значение доходит нескольких киловольт, чего вполне достаточно для пробивания инертной среды газов с нагретыми ртутными парами. Между концами лампы образуется электродуга, продуцирующая ультрафиолетовое излучение.
Поскольку такой спектр света не видимый для человека, в конструкции лампы есть люминофор, поглощающий ультрафиолет. В итоге визуализируется стандартный световой поток.
При изменении тока в контуре или его полного прекращения пропорционально происходят изменения магнитного потока через поверхность пластины, что ограничивает этот контур и приводит к возбуждению в этой схеме ЭДС самоиндукции
Однако напряжения на пускателе, подсоединенного параллельно лампе, недостаточно для формирования тлеющего разряда, соответственно, электроды остаются в разомкнутой позиции в период свечения лампы дневного света. Далее стартер не используется в рабочей схеме.
Поскольку после продуцирования свечения показатели тока нужно лимитировать, в схему вводится электромагнитный балласт. За счет своего индуктивного сопротивления он выполняет роль ограничивающего устройства, предотвращающего поломки лампы.
Виды стартеров для люминесцентных приборов
В зависимости от алгоритма работы, пусковые устройства делят на три основных вида: электронные, тепловые и с тлеющим разрядом. Несмотря на то, что механизмы имеют различия в элементах конструкции и в принципах работы, они выполняют идентичные опции.
Пускатель электронного типа
Процессы, воспроизводимые в системе контактов стартеров, не являются управляемыми. Помимо этого, значительное воздействие на их функционирование оказывает температурный режим окружения.
Например, при температуре ниже 0°C скорость нагревания электродов замедляется, соответственно, прибор будет затрачивать больше времени на зажигание света.
Также при нагреве контакты могут спаиваться друг с другом, что приводит к перегреванию и разрушению спиралей лампы, т.е. ее порче.
Большинство моделей электронных балластов для ЛДС выпущены на базе микросхемы UBA 2000T. Такой тип устройства позволяет устранить перегрев электродов, за счет чего существенно увеличивается эксплуатационный срок контактов лампы, соответственно, и период ее работы
Даже корректно функционирующие устройства с течением времени имеют свойство изнашиваться. Они дольше сохраняют накал контактов лампы, тем самым уменьшая ее производственный ресурс.
Именно для устранения такого рода недостатков в полупроводниковой микроэлектронике стартеров были задействованы сложные конструкции с микросхемами. Они дают возможность лимитировать количество циклов процесса имитации замыкания электродов пускателя.

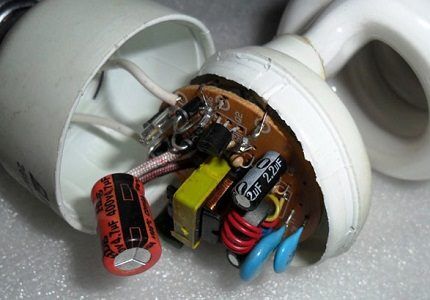

В большинстве представленных на рынках образцах, схемотехническое устройство электронного стартера составлено из двух функциональных узлов:
- управленческой схемы;
- высоковольтного узла коммутации.
В качестве примера можно привести микросхему электронного зажигателя UBA2000T фирмы PHILIPS и высоковольтный тиристор TN22 производства STMicroelectronics.

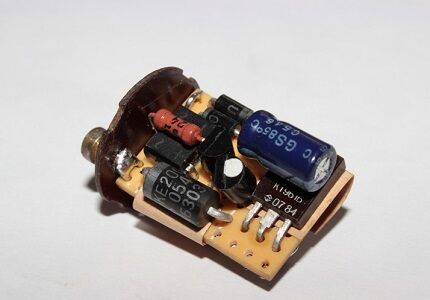

Принцип работы электронного стартера основан на размыкании цепи посредством нагревания. Некоторые образцы обладают существенным преимуществом – опцией ждущего режима зажигания.
Таким образом размыкание электродов производится в необходимой фазности напряжения и при условии оптимальных температурных показателей нагрева контактов.
Полупроводниковые элементы электронного балласта должны подходить по ключевым рабочим характеристикам, а именно, соотношению значения мощности и напряжения сети подсоединенного светотехнического прибора
Важно, что при поломках лампы и неудачных попытках ее запуска такого типа механизм выключается, если их число (попыток) достигнет 7. Поэтому о досрочном выходе из строя электронного стартера и не может быть и речи.
Как только произойдет замена лампочки на исправную, приспособление сможет возобновить процесс запуска ЛЛ. Единственный минус этой модификации – высокая цена.

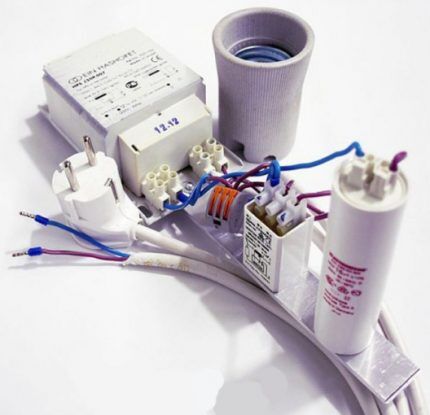

В схеме со стартером в качестве дополнительного метода снижения радиопомех могут использоваться симметрированные дросселя с обмоткой, разделенной на идентичные участки, с равным количеством витков, накрученных на общее устройство – сердечник.
На сегодняшний день, выпускаемые балласты имеют сборно-стержневую конструкцию. Вырубка магнитного провода осуществляется из стальных листов. Как правило, такие дроссели имеют две симметричные обмотки
Все области катушки соединены в последовательном порядке с одним из контактов лампы. При включении оба его электрода будут работать в одинаковых техусловиях, таким образом снижая степень помех.
Тепловой вид пускателя
Ключевой отличительной характеристикой тепловых зажигателей является длительный период пуска ЛЛ. Такой механизм в процессе функционирования использует много электричества, что негативно сказывается на его энергозатратных характеристиках.
Тепловой стартер также называют термобиметаллическим. Разогрев контактов происходит с замедлением, что эффективно сказывается на работе светотехнического прибора в низкотемпературной среде
Как правило, этот вид применяется в условиях низкого температурного режима. Алгоритм работы существенно разнится с аналогами других видов.
В случае отключения питания электроды устройства находятся в замкнутом состоянии, при подаче – образуется импульс с высоким напряжением.
Механизм тлеющего разряда

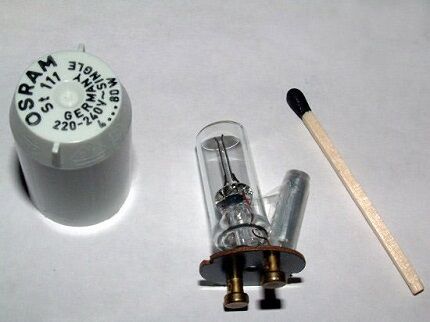

Пусковые механизмы, основанные на принципе тлеющего разряда, имеют в своей конструкции биметаллические электроды.
Они выполнены из металлических сплавов с различными коэффициентами линейного расширения при нагреве пластины.
Минусом зажигателя тлеющего разряда является низкий уровень импульса напряжения, из-за чего нет достаточной надежности загорания ЛЛ
Возможность розжига лампы определяется длительностью предшествующего нагрева катодов и показателей тока, протекающего через светотехнический прибор в момент размыкания цепи контактов стартера.
Если при первом рывке пускатель не зажигает лампу, он будет автоматически воспроизводить попытки до того момента, пока лампа не засветится.
Поэтому такие устройства не используются при низких температурных режимах или неблагоприятном климате, например, при повышенной влажности.
Если не будет обеспечиваться оптимальный уровень нагрева контактной системы лампа будет затрачивать много времени на розжиг или же будет выведена из строя. Согласно стандартам ГОСТа, потраченное стартером время на зажигание не должно превышать 10 секунд.
Пусковые приборы, выполняющие свои функции посредством теплового принципа или тлеющего разряда, в обязательном порядке оборудуются дополнительным устройством – конденсатором.
Роль конденсатора в схеме

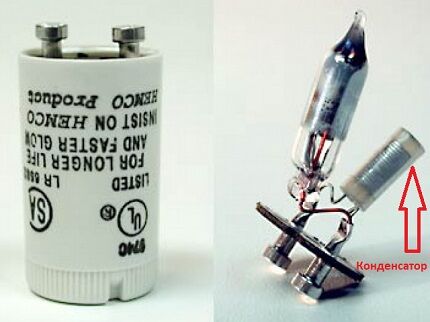

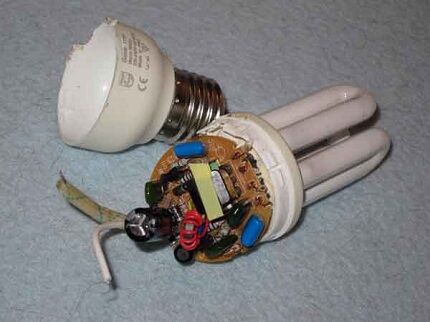

Как уже было отмечено ранее, конденсатор располагается в кожухе приспособления параллельно его катодам.
Этот элемент решает две ключевые задачи:
- Понижает степень электромагнитных помех, создаваемых в диапазоне радиоволн. Они возникают в результате контакта системы электродов пускателя и образуемых лампой.
- Влияет на процесс зажигания люминесцентной лампы.
Такой дополнительный механизм снижает величину импульсного напряжения, сформированного при размыкании катодов стартера, и наращивает его продолжительность.
Конденсатор снижает вероятность слипания контактов. Если в устройстве не предусмотрен конденсатор, напряжение на лампе довольно быстро увеличивается и может доходить до нескольких тысяч вольт. Такие условия снижают степень надежности розжига ламп
Поскольку использование подавляющего устройства не позволяет достичь полного нивелирования электромагнитных помех, на входе схемы вводят два конденсатора, общая емкость которых составляет не менее 0,016 мкф. Они соединяются в последовательном порядке с заземлением средней точки.
Основные недостатки пускателей
Главным минусом стартеров является ненадежность конструкции. Отказ запускающего механизма провоцирует фальстарт – визуализируются несколько вспышек света до начала полноценного светового потока. Такие неполадки снижают ресурс вольфрамовых нитей лампы.
Пусковые аппараты образуют внушительные потери энергии и понижают КПД устройства лампы. К недостаткам также относится зависимость от напряжения и значительный разброс времени срабатывания электродов
У люминесцентных ламп со временем наблюдается повышение рабочего напряжения, тогда как у стартера, наоборот, чем выше срок службы, тем ниже напряжение зажигания тлеющего разряда. Таким образом выходит, что включенная лампа может провоцировать его срабатывание, из-за чего свет погаснет.
Разомкнувшиеся контакты пускателя вновь зажигают свет. Все эти процессы осуществляется в доли секунды и пользователь может наблюдать только мерцание.
Пульсирующий эффект вызывает раздражение сетчатки глаза, а также приводит к перегреванию дросселя, снижению его ресурса и выходу из строя лампы.
Такие же негативные последствия ожидают и от значительного разброса времени контактной системы. Его зачастую недостаточно для полноценного предварительного разогрева катодов лампы.
В итоге прибор загорается после воспроизведения ряда попыток, что сопровождаются увеличенной длительностью процессов перехода.
Если стартер подключен в цепь одноламповой схемы, в этом случае нет возможности снизить световую пульсацию.
С целью снижения негативного эффекта рекомендуется использовать такого рода схемы только в помещениях, где применены группы ламп (по 2-3 образца), включать которые необходимо в разные фазы трехфазной цепи.
Расшифровка маркировочных значений
Общепринятой аббревиатуры для моделей стартеров отечественного и зарубежного производства не существует. Поэтому рассмотрим основы обозначений по отдельности.
Декодировка значения 90С-220 выглядит так: стартер, функционирующий с люминесцентными образцами, сила которых составляет 90 Вт, а номинальное напряжение 220 В (+)
Согласно ГОСТу, расшифровка буквенно-цифровых значений [ХХ][С]-[ХХХ], нанесенных на корпус прибора, выглядит следующим образом:
- [ХХ] – цифры, указывающие на мощность световоспроизводящего механизма: 60 Вт, 90 Вт или 120 Вт;
- [С] – стартер;
- [ХХХ] – напряжение, применяемое для работы: 127 В или 220 В.
Для реализации зажигания ламп иностранные разработчики выпускают приспособления с различными обозначениями.
Электронный форм-фактор выпускается многими фирмами.
Наиболее известная на отечественном рынке — Philips, производящая стартеры таких типов:
- S2 рассчитаны на мощность 4-22 Вт;
- S10 — 4-65 Вт.
Фирма OSRAM ориентирована на выпуск стартеров как для одиночного подключения осветительных приборов, так и для последовательного. В первом случае это маркировка S11 с ограничением по мощности 4-80 Вт, ST111 — 4-65 Вт. А во втором, например, ST151 — 4-22 Вт.

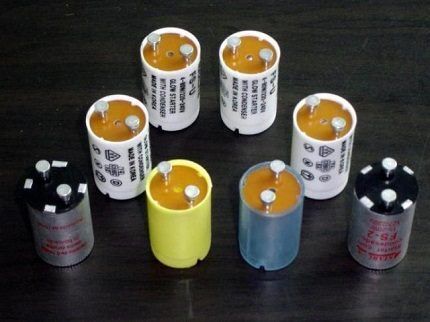

Выпускаемые модели стартеров представлены в широком ассортименте. Ключевые параметры, учитывающиеся при подборе — соразмерные значения характеристикам ламп люминесцентного типа.
На что смотреть при выборе?
В процессе выбора пускового механизма недостаточно основываться на имени разработчика и ценовом диапазоне, хотя и эти факторы должны быть учтены, т.к. указывают на качество прибора.
В этом случае выигрывают надежные аппараты, положительно зарекомендовавшие себя на практике. Стоит обратить внимание на такие фирмы: Philips, Sylvania и OSRAM.

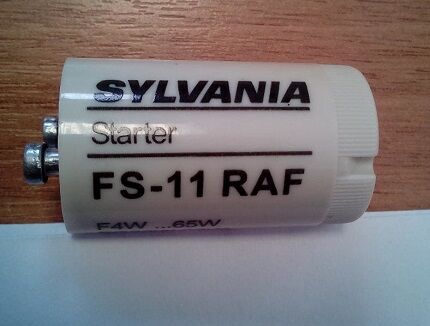

Стартер FS-11 бренда Sylvania. Подбирается к лампам дневного света, мощностью 4-65 Вт. Может использоваться в сети переменного тока. Работает по принципу тлеющего разряда
Самыми основными эксплуатационными параметрами пускателя считаются такие технические особенности:
- Ток зажигания. Этот показатель должен быть выше рабочего напряжения лампы, но не ниже сети питания.
- Базисное напряжение. При подключении в одноламповую схему применяется аппарат на 220 В, двухламповую – на 127 В.
- Уровень мощности.
- Качество корпуса и его огнеустойчивость.
- Эксплуатационный срок. При стандартных условиях применения, стартер должен выдерживать не менее 6000 включений.
- Длительность разогрева катодов.
- Тип применяемого конденсатора.
Также необходимо учитывать индуктивное противодействие катушки и коэффициент выпрямления, отвечающий за соотношение обратного сопротивления к прямому при постоянном напряжении.
Дополнительная информация об устройстве, работе и подключении пускорегулирующего механизма люминесцентных ламп представлена в .
Выводы и полезное видео по теме
Помощь в подборе необходимо балласта для лампы дневного света:
Пускатель для люминесцентных приборов: основы маркировки и конструктивное устройство аппарата:
Теоретически, время работы пускателя эквивалентно сроку службы лампы, которую он зажигает. Тем не менее стоит учесть, что с течением времени, интенсивность напряжения тлеющего разряда падает, что отражается на работе люминесцентного прибора.
Однако производители рекомендуют одновременно менять и стартер, и лампу. Для приобретения нужной модификации изначально стоит изучить основные показатели приборов.
Поделитесь с читателями вашим опытом выбора стартера для люминесцентных ламп. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.
Стартер для люминесцентных ламп: конструкция и принцип работы
Что такое стартер
Газоразрядные лампы давно вошли в повседневную жизнь. Они применяются для освещения жилых и производственных помещений и дают устойчивое освещение. Оно достаточно стабильно, когда нет никакой деградации элементов в схеме.
В типичную схему входят осветительный прибор, катушка индуктивности и устройство запуска. Дроссель – обычная катушка индуктивности, также участвует в запуске. Но основное назначение – защита. Катушка ограничивает напряжение при скачке. Она – самый долговечный элемент схемы.
Стартер нужен только для пуска схемы на газоразрядных лампах. Далее он не принимает участия в работе светильника.
Люминесцентная лампа (Она же газоразрядная или дневного света) является герметичной колбой. В ней расположены с разных сторон электроды. Внутренняя ее часть покрыта люминофором – веществом, которое светится при эмиссии электронов. Трубка содержит пары ртути.
Стандарт дает светильнику 10 секунд на включение с момента подачи напряжения.
Устройство стартера для лл (люминесцентной лампы)
Пусковое устройство – необходимый элемент схемы освещения на этом типе источника света. Это второй по важности элемент осветителя.
Классический стартер – вещь чувствительная к условиям эксплуатации, это самый недолговечный компонент системы. При его выходе из строя, осветительная система не может быть запущена.
Схема подключения стартера к лампам дневного света
При рассмотрении схемы становятся понятны функции, выполняемые стартером.
- Включается в момент подачи напряжения питания,
- В момент старта прогреваются катоды, так как без их прогрева эмиссия электронов не возможна.
- Размыкает цепь после прогрева.
Схема биметаллического стартера всегда одна и та же. Существуют различные варианты исполнения.
Внешний вид стартера
Корпус зачастую изготавлен из пластика, контакты размещаются на пластине из текстолита (может использоваться и другой диэлектрический материал). Некоторые изготовители снабжают стартеры прозрачным смотровым окошком. Стартеры времен СССР имели корпуса из алюминия. Внутри всего два элемента: колба с биметаллическими контактами и конденсатор. Они включены параллельно. Конденсатор стартера требуется для сглаживания высоких токов, гасит дуговой разряд между электродами, также необходим для размыкания электродов. Конденсатор снижает износ стартера. Если конденсатора нет, то электроды могут спаяться в момент дугового разряда между ними. Как долго после будет работать схема – непредсказуемо. Дроссель (катушка индуктивности) необходим для создания импульса.
В колбе находятся два электрода, сама она заполнена инертным газом. Обычно применяют неон, реже – водородно-гелиевая смесь. Электроды биметаллические, подвижные. Разработаны две конструкци: либо два подвижных контакта (симметричный), либо один (несимметричный). Первый более распространен. Он дешевле при производстве. Пускатели старого образца стабильно работали при разбросе питающего напряжения в пределах 20 процентов. При большем отклонении от номинала работа не гарантировалась. Новые такой проблемы не имеют.
Принцип работы стартера
Компоненты пускового устройства рассмотрены. Как он работает?
- Нет напряжения – электроды внутри колбы разомкнуты.
- Подается напряжение питания. Между электродами стартера появляется тлеющий разряд, токи небольшие (обычно не более 50 мА).
- Тлеющий разряд ведет к разогреву электродов. Под действием температуры происходит обратимая деформация электродов. Разряд завершается с замыканием этих биметаллических электродов.
- Цепь замкнулась, начинается прогрев электродов для начала эмиссии.
- Электроды внутри колбы стартера начинают остывать и возвращаются в исходное положение. Цепь разрывается.
- Все вышеперечисленное приводило к появлению импульса высокого напряжения, проходящего через дроссель. Свет зажигается, яркость достигает нормативной.
- По схеме стартер подключен параллельно лампе. На его контактах напряжение ниже номинального. Уже не возникает тлеющего разряда, биметаллические контакты внутри колбы не разогреты. Сработать он не может самопроизвольно. Необходимый ток уходит на обеспечение эмиссии между катодами, это необходимо для свечения.
Схема подключения
Мощность источника света должна коррелировать с параметрами остальных компонентов. Если они не совпадают, то возможно либо, что схема вообще не запуститься, либо при запуске запуска электроды разрушатся из-за перегрева.
Для подключения двух ламп не требуется дубляж схемы. Целесообразно сократить количество элементов. В этом случае высвобождается один из дросселей.
На второй схеме дополнительный газоразрядные лампы соединены последовательно, а стартеры включены в параллель. В остальном схемы идентичны. Различие будет в номинале дросселя. Он должен быть рассчитан на суммарную мощность ламп. Стартер должен соответствовать мощности лампы. Обычно, в схеме с двумя лампами, используют одинаковые мощности. Конденсатор желателен в параллели источнику переменного тока. Он предназначен для улучшения параметров питания. При мощностях ламп порядка 40 Ватт, обычно достаточно емкости от 2 до 10 мкФ. Напряжение конденсатора выбирается не ниже двукратного напряжения питания.
Виды стартеров, их основные параметры и маркировки.
Сейчас встречается новый вид стартера – электронный. Это уже новинка. Конструктивно они выглядят точно также и полностью совместимы с «классикой». Можно заменить даже не задумываясь. Внутри вместо конденсатора и герметичных биметаллических пластин – электронная схема. Она выполняет аналогичные действия по запуску газоразрядного лампы. Изменять схему не потребуется. Из недостатков можно назвать только цену, она будет раз в пять выше, чем на «классику».
Конструкция стартера
Его преимущества:
- Срок службы много больше.
- При старении компонентов стартер не сработает, балластное устройство не перегреется.
- Более широкий температурный диапазон.
- Встроенная защита от перегрузки по току.
- Исключаются полностью электромагнитные помехи при старте осветителя.
- Фиксированного время прогрева электродов люминесцентной лампы, следовательно, повышается срок службы.
- Лампа включается сразу без мерцания.
Сейчас есть и полностью готовые инженерные решения. Это так называемые ЭПРА – электронные пускорегулирующие аппараты.

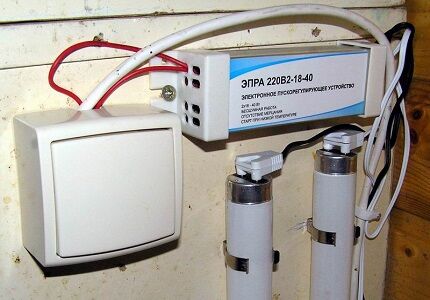

ЭПРА
Этот вид представляет собой металлический корпус, в котором размещена электронная схема, дополнительные элементы не потребуются. На вход приходит напряжение питания, выходы предназначены для подключения к электродам.
При необходимости легко выбрать устройство на требуемое количество ламп. Монтаж и схема существенно упрощаются. Применение ЭПРА существенно продлевает срок эксплуатации благодаря «теплому запуску». Отсутствие подвижных биметаллических контактов обеспечивает бесшумность старта. Свечение ламп будет ровным. ЭПРА обеспечивают стабилизацию параметров питания. Соответственно параметры электронного пускорегулирующего аппарата и ламп должны совпадать.
Такое решение сочетает достоинства электронных стартеров и простоту схемы подключения. Это полностью готовое решение. Одно устройство может применяют для нескольких ламп.
Из минусов – цена. Электронные компоненты дороже чем совокупная цена пускателя, конденсатора и дросселя. Что удобно, сама схема подключения как правило разрисована на самом устройстве, либо в инструкции. Также схемы всегда есть на сайтах заводов-изготовителей.

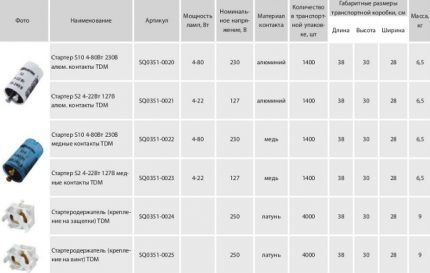

Маркировка однозначно идентифицирует стартер и прописана в ГОСТ Р МЭК 60155-99 «Стартеры тлеющего разряда для люминесцентных ламп».
Маркировка стартеров

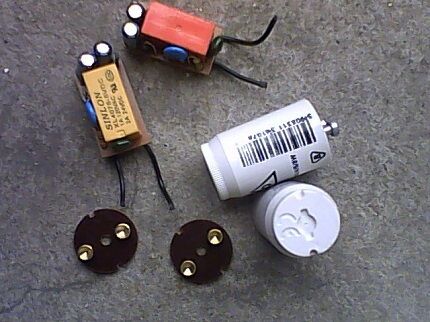

Внешне стартера для ламп дневного света выглядят так:
Cтартер ST
Стартер S2
Стартер S10
Не горит светильник, проверка исправности стартера.
Так как все имеет конечный срок службы, то бывает, что светильник не загорается. Тогда возникает вопрос «Кто виноват?». Точно уже не дроссель, межвитковые замыкания – это единичные случаи. Лампа или стартер?
Обычно ремонт производится на модульном уровне. Производится замена на заведомо исправный элемент. Ремонт на уровне компонентов – нецелесообразен.
При отсутствии компонентов придется выявить неисправность. Желательно просмотреть всю проводку светильника, так как если он не работает, то не обязательно виновник стартер или сам осветительный прибор. Не исключен вариант и плохого контакте, например в колодках или разъемах.
Если Вы решились на самостоятельный ремонт, то обязательно соблюдайте правила техники безопасности! Осветители используют высокое напряжение в своей работе. Имеется риск получения электротравмы! Запрещается прикасаться к токоведущим частям схемы под напряжением.
Начинать надо с проверки напряжения в сети. При снижении более чем на 20 процентов не гарантируется устойчивая работа старых модификаций стартера для люминесцентных ламп.
Первоначально необходимо проверить проводку. При помощи тестера нужно замерить питающее напряжение. Предположим, что оно есть и в норме. Для очистки совести можно измерить еще и сопротивление обмотки дросселя, нет ли обрыва или межвиткового замыкания. Это очень редкий случай. Допустим, этот элемент рабочий. Остается либо лампа, либо стартер.
Для начала вскроем стартер, необходимо осмотреть его внутренности. Первым дело осматриваем целостность. Контакты в колбе не должны быть в спайке, визуально между ними должно быть расстояние. Конденсатор не должен иметь следов разрушения. Можно поступить иначе, соединить стартер с лампой накаливания мощностью от 40 до 60 Ватт (не более) и подать переменное напряжение 220 Вольт согласно схеме ниже.
Схема соединения лампы накаливания со стартером
Если нить накала не зажглась или горит постоянно, без кратковременных отключений, то такой стартер признается неработоспособным. Ремонтировать его экономически нецелесообразно, стоимость не велика. Если проверочная схема работает, то скорее всего неисправен осветительный прибор.
Его тоже можно проверить. Так как в какой-то момент у исправного пускателя происходит замыкание контактов, то газоразрядную лампу можно зажечь «вручную». Применяется механическая кнопка без фиксации вместо устройства запуска. При подаче питания на такую схему, при нажатии на кнопку, лампа дневного света должна зажечься, это будет говорить о неисправности стартера. Если этого не происходит, то придется заменить газоразрядную лампу. Случаи одновременного выхода из строя двух элементов достаточно редки.
Если применено электронное пускорегулирующее устройство, то стоит проверить сам осветительный прибор. Если новый работает и дает ровное свечение, то прежний подлежит замене.
Сделать ремонт пускорегулирующего устройства возможно. Они обычно ремонтопригодны. Но это уже потребует знаний электроники. Необходима будет измерительная аппаратура. Без необходимой квалификации такой ремонт невозможен.
Стартеры для ламп дневного света
Человечество стремится экономить на всех видах энергоносителей, особой строкой идёт электричество. Количество приборов бытовых увеличивается, плата за их использование растёт. Поэтому в жизнь прочно входят и активно используются лампы дневного света. И схема подключения люминесцентных ламп проста, не требует никаких специальных знаний в электротехнике.
Стартер – основной элемент схемы включения люминесцентных ламп, который выполняет функции замыкание и размыкание цепи питания лампы. В настоящее время существует три основных вида по действию стартера: тепловой, электронный и тлеющего разряда.
Общие положения
Стартёры разных модификаций и видов конструктивно между собой очень похожи. Составными частями стартера являются малогабаритная газоразрядная лампа, колба, которая изготавливается из стекла, а внутрь ее помещается инертный газ.
Лампа располагается внутри корпуса, который изготавливается из металла или разновидностей пластика, и может иметь отверстие в верхней части прибора. Стартеры, теплового действия и работающие по принципу тлеющего разряда, оснащаются конденсатором, который предназначен для сглаживания скачков напряжения и гашения дуги.
Также конденсатор служит для снижения радиопомех, подключается он параллельно к контактам стартера.
Конструкция и условия работы
В зависимости от особенностей конструкции электродов стартёры различают как симметричные и несимметричные.
В несимметричных стартерах один электрод крепится подвижный, а второй – неподвижный, в симметричной конструкции – оба электрода подвижные. В цепь питания лампы стартер включается параллельно к последней.
Время зажигания источника дневного света регламентировано ГОСТом и ограничено 10 секундами. Условия, при которых происходит успешное зажигания, зависят от подогрева катодов лампы и величины тока, проходящего через них, в момент размыкания электродов стартера. При малом токе источник дневного света может не загореться, поэтому стартер повторит процесс зажигания, до тех пор, пока процесс розжига не завершится.
Виды стартеров
Стартеры выпускают различных видов:
- Тепловые;
- Тлеющего ряда;
- Полупроводниковые.
При малом токе источник дневного света может не загореться, поэтому стартер повторит процесс зажигания, до тех пор, пока процесс розжига не завершится
Основные характеристики
Стартеры теплового вида имеют следующее отличие от аналогов – это продолжительное время запуска источника дневного освещения. Устройства данного вида при работе потребляют большое количество электроэнергии, что негативно влияет на их экономичность.
Другое название стартеров данного вида – термо-биметаллические, они, как правило, применяются при эксплуатации при низких температурах. Основным отличием от прочих видов является то, что при отсутствии напряжения контакты уже замкнуты, и при подаче напряжения на прибор, возникает более высокий импульс.
Стартеры, использующие в своей работе принцип тлеющего разряда, содержат биметаллические электроды, изготовленные из сплавов с различными коэффициентами термического расширения. Работа приборов данного вида осуществляется следующим образом: при включении светильника в электрическую сеть, напряжение подается на стартер, электроды которого в этот момент разомкнуты.
Под действием поданного напряжения между электродами возникает тлеющий разряд. В цепи проходит небольшой электрический ток и под его действием происходит нагревание биметаллических электродов стартера. Они нагреваются и изгибаются, что обусловлено реакциями, проходящими в биметаллах, под воздействием электрического тока, и именно это и приводит к замыканию цепи.
После замыкания цепи происходит прекращение тлеющего разряда в колбе стартера. Одновременно электрический ток нагревает катоды лампы, электроды стартера в это время замкнуты и остывают, после остывания контакты стартера размыкаются.
Размыкание данной цепи приводит к возникновению особого импульса, обладающего повышенным напряжением, который формируется в дросселе и позволяет произвести пробой газа в лампе, и соответственно ее разжигание.
В стартерах, которые имеют контактную систему управления, процессы коммутации оказываются неуправляемыми. В тяжёлых условиях, таких как эксплуатация при пониженных температурах, скорость нагрева биметаллических контактов замедляется, соответственно лампа дневного света зажигается дольше или вообще выходит из строя. Однако, развитие полупроводниковой электроники позволило изготовить стартеры принципиально нового типа.
Полупроводниковые стартеры размещаются в обычном стандартном корпусе с полупроводниковыми компонентами. Они соответствуют всем требованиям предъявляемым к стартерам по мощности и напряжению питания подключаемой лампы. Работа стартеров данного вида, формирование импульса, происходит по принципу ключа – нагрева и размыкания цепи.
Наиболее оптимальными параметрами, данного вида стартеров, обладают приборы со ждущим режимом зажигания, при котором размыкание контактов происходит в необходимой фазе напряжения и достаточной температуре нагрева электродов.
Безусловно, использование электронных элементов позволяет увеличить срок эксплуатации лампы и срок работы самого стартера, в сравнении с тепловыми и биметаллическими аналогами. Основной недостаток данного вида – стоимость, они по цене значительно дороже.
В стартерах, которые имеют контактную систему управления, процессы коммутации оказываются не управляемыми
Классификация стартеров
Стартеры классифицируются по следующим параметрам:
- Мощность;
- Напряжение.
Параметры, которые следует учесть при выборе стартера:
- Температурный режим работы;
- Тип конденсатора;
- Номинальное напряжение;
- Стоимость.
По способу подключения стартеры могут быть:
- Для одиночного подключения;
- Для последовательного подключения к сети напряжением 220/240 В или одиночного к сети напряжением 110/130 В.
Подключение к сети определяется способом подключения ламп, это одноламповый или двухламповый. При первом способе подключения, лампа и дроссель включаются последовательно, стартер – параллельно. При двухламповом подключении, последовательно подключаются две лампы и один дроссель, при этом к каждой лампе включается отдельный стартер.
Обозначение и маркировка
Маркировка отечественных и зарубежных производителей отличается друг от друга. По ГОСТу действующему в РФ цифры (буквы) маркировки соответствуют:
- 1-я – 60/90/120 – мощность подключаемой лампы;
- 2-я – «С» – информирует что это «стартер»;
- 3-я – 220/127 – напряжение питания лампы.
Для зарубежных аналогов для ламп мощностью от 4,0 до 80,0 Вт и напряжением 220 В применяются обозначения – S10, FS-U, ST111, а напряжением 127 В и мощностью до 22 Вт – S2, FS-2, ST151.
Особенности выбора
Достоинства и недостатки
Преимущества использования современных стартеров:
- Экологическая безопасность;
- Продление срока исправности ламп;
- Долговечность;
- Простота и удобство установки.
Важно помнить и о недостатках, а это:
- Низкая надежность;
- Зависимость от напряжения;
- Разброс времени срабатывания контактов электродов.
Технические требования
Все технические средства, оборудование и комплектующие должны соответствовать техническим условиям и правилам. Так в отношении стартеров действуют следующие регламентирующие документы:
- ГОСТ 8799-90 «Стартеры для трубчатых люминесцентных ламп. Технические условия»;
- ГОСТ Р МЭК 60155-99 «Стартеры тлеющего разряда для люминесцентных ламп».
Популярные производители и модели
Многие известные производители светотехнической техники являются и производителями стартеров, наиболее известные это: Philips, Osram, Sylvania и другие.
Компания «Philips» (Нидерланды) выпускает широкий ассортимент продукции, в том числе и стартеры. Наиболее современные и совершенные из них это серии: «Ecoclick Starters», «Safety & Comfort Starters», «Green Starters».
Фирмы «OSRAM» (Россия) выпускает большой ассортимент стартеров для разного типа и назначения ламп дневного света. Некоторые модификации имеют особые преимущества перед аналогами других производителей.
Такими приборами считаются:
- Стартеры предохранители – DEOS® ST 171, DEOS® ST 172 и DEOS® ST 173;
- Стартеры автоматы – DEOS® ST 172;
- Универсальные – DEOS® ST 171, DEOS® ST 172 и DEOS® ST 173.
Автоматические стартеры отключают перегоревшие или неисправные лампы, а также осуществляют повторное включение.
Отдельного внимания заслуживают стартеры, применяемые для специальных ламп, к таким можно отнести лампы для соляриев. Именно такое оборудование, лампы и комплектующие выпускает компания «Havels Sylvania» (Германия). В ассортименте компании электронные стартеры различной мощности, времени подогрева и температуры эксплуатации.
Стартеры устойчивы к ультрафиолетовому излучению, напряжение 220/240 В, предназначены для одиночной схемы включения:
- PureBronze PBS-25, мощностью 4 – 65 Вт;
- PureBronze PBS-100, мощностью 80 – 100 Вт;
- PureBronze PBS-160, мощностью 80 – 160 Вт.
Ассортимент других фирм производителей также широк и разнообразен, что позволяет выбрать прибор по предъявляемым к нему требованиям, однако важно помнить, что не следует выбирать дешевые модели, т.к. в них, как правило, используются дешевые материалы, а это отрицательно скажется на сроке эксплуатации прибора.
Возможные неисправности
При использовании любого источника освещения всегда возникает вопрос о его ремонте, замене вышедших из строя элементов.
Одной из причин, не зажигания лампы дневного света, может стать неисправный стартер, неисправность которого может выразиться как:
- Лампа не зажигается;
- На концах лампы свечение есть, но лампа не зажигается.
Для замены стартера необходимо выполнить несложные операции:
- Выключить светильник;
- Снять плафон или иной защитный элемент светильника;
- Извлечь неисправный элемент – стартер;
- Вставить в цоколь новый прибор;
- Произвести сборку светильника в обратном порядке;
- Включить светильник.
Заменить стартер не составляет труда, когда есть запасной, если же такого нет, то необходимо убедиться, что извлеченный из светильника является именно тем элементом, из-за которого не горит лампа. Работоспособность его можно проверить простым способом.
Необходимо последовательно со стартером включить лампочку накаливания и подать на них напряжение. Если стартер рабочий, то лампочка будет гореть и периодически выключаться, при этом будет слышен характерный щелчок внутри стартера. Если, лампочка не горит, или горит и не моргает, значит, стартер неисправен, и точно подлежит замене.
Теоретически считается, что срок исправной работы стартера эквивалентен времени работы лампы, которую он зажигает. Однако необходимо учитывать, что с увеличением срока работы прибора, интенсивность напряжения тлеющего разряда, для стартеров данного вида, снижается, что сказывается на работе последнего. Тем не менее, все производители ламп дневного света рекомендуют производить замену стартеров одновременно с заменой ламп.
Блиц-советы
При необходимости выбрать замену вышедшему из строя стартеру нужно так:
- Обратить внимание на напряжение питания лампы;
- Определиться с необходимой мощностью прибора;
- Выбрать производителя, исходя из ценовой политики и требуемой надежности.
Технологии не стоят на месте. Стартёр теперь монтируют прямо в цоколь ламп дневного света со стандартным патроном, эти лампы называют «экономлампы». Они аналогичны по своим принципам работы лампам дневного света, только вид их сильно изменён.
Стартеры для ламп. устройство и работа. замена и как выбрать
Подключение лампы дневного света
Подключить такой прибор просто и электрическая схема также не требует особых знаний.
Разделяют два способа подключения – одноламповый и двухламповый:
- Одноламповая схема. К источнику питания последовательно подключается лампа и дроссель, а пускатель крепится параллельно лампе. На входных клеммах светящейся трубки может присутствовать конденсатор для улучшения характеристик тока.
- Двухламповый вариант. К системе электроснабжения последовательно подключаются две лампы и дроссель, а к каждой лампе параллельно крепится стартер. При этом. сумма мощностей пускателя должна соответствовать мощности дросселя.
Для подключения стартера нужен непосредственно прибор, а также обесточенная фаза. Для дополнительной безопасности можно использовать диэлектрические перчатки или пассатижи с хорошей изоляцией.
Стартер вставляется в предназначенный для него паз, и поворачивается по часовой стрелке до упора. Таким образом, клеммы фиксируются на токопроводящих пластинах. Это при условии заводской лампы.
Если хочется сделать надежней и крепче, то понадобится паяльник с припоем.
Подключение ЛДС без стартера:
Подключение ЛДС со стартером:
https://youtube.com/watch?v=Pkl0HKouo8w
Разновидности деталей
Для правильного выбора необходимо знать и технические характеристики различных моделей. Правильно подобранные детали не доставят хлопот в эсплуатации. В наши дни особенно популярны такие виды зажигателей:
- Тлеющего ряда. Используются в лампах с биметаллическими электродами. Их часто покупают из-за упрощенной конструкции. Кроме того, время зажигания незначительное.
- Тепловые. Характеризуются более длительным периодом зажигания светового источника. Электроды греются дольше, но это положительно влияет на работоспособность.
- Полупроводниковые. Действуют по принципу ключа. После нагревания происходит размыкание электродов, затем в колбе формируется импульс и лампочка зажигается.
Так, детали от корпорации Филипс относятся к разряду тлеющих. Отличаются высочайшим качеством. Материал корпуса — огнестойкий поликарбонат. У таких зажигателей имеются встроенные конденсаторы. В производственном процессе не используются вредные изотопы. Монтаж производится с помощью обычной отвертки.
Продукция компании OSRAM характеризуется наличием диэлектрического невоспламеняемого корпуса из макролона. У них дополнительно установлены конденсаторы, подавляющие помехи (фольговые рулонные).
Популярные и модели S: S-2 и S-10. Первые используются при зажигании низковольтных моделей с мощностью до 22 Вт. Вторые — для зажигания высоковольтных ламп люминесцентных конструкций с широким диапазоном мощностей (4−64 Вт).
Стартер — один из главных компонентов ламп. Правильный его выбор станет залогом до
Стартеры для ламп. Устройство и работа. Замена и как выбрать
Стартеры для ламп являются частью пускорегулирующей аппаратуры, которая служит для зажигания люминесцентных ламп при подключении к сети 220В с частотой 50 Гц. Помимо стартеров в состав ЭМПРА входит конденсатор и дроссель.
Как устроены и работают стартеры для ламп

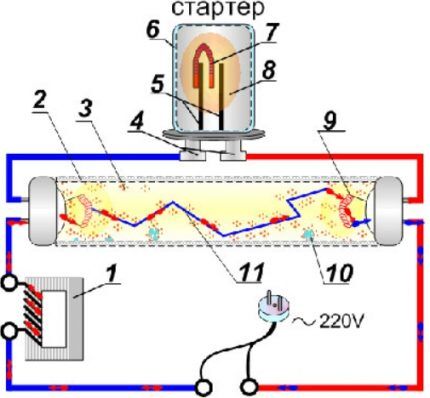

Стартер представляет собой небольшую газоразрядную лампу, в которой поддерживается тлеющий разряд. Ее корпус состоит из стеклянной колбы, которая заполняется инертным газом. В качестве него может применяться неон или гелий-водород. В колбе размещено два электрода чаще всего биметаллических. Один электрод закреплен, а второй установлен подвижно. Может применяться два подвижных электрода, что повышает надежность и быстродействие системы. В случае снижения эффективности изгиба одного электрода, это компенсирует второй.
При подаче напряжения на стартер происходит тлеющий разряд. Он поддерживается незначительным током в пределах 20-50 мА. Тлеющий разряд поднимает температуру внутри колбы, от чего происходит разогрев подвижного биметаллического электрода, в результате чего он изгибается и прикасается ко второму. При замыкании цепи разряд переходит на соединительный дроссель и в последующем на саму лампу, вызывая ее подогрев. В это время ток заряда в самом стартере прекращается, поэтому его электроды охлаждаются и разгибаются. В результате в электрической цепи создается импульс высокого напряжения, который передается на дроссель и зажигает люминесцентную лампу, провоцируя ее стойкое белое свечение.
Цель стартера заключается в подогреве лампы, поскольку в противном случае она просто не зажжется при подаче напряжения. Подобный эффект можно наблюдать пытаясь включить низкокачественную люминесцентную лампочку на морозе. Если в тепле она работает безотказно, то в холоде не светит.
Для обеспечения продолжительного ресурса эксплуатации пускателя требуется наличие конденсатора. Его задача заключается в сглаживании экстра токов, благодаря чему осуществляется размыкание электродов прибора. Без наличия конденсатора электроды просто спаяются между собой. Конденсатор имеет емкость от 0,003 до 0,1 мкФ. Зачастую в конструкции люминесцентных ламп, особенно с патроном Е27, предусматривается подключение двух последовательно соединенных конденсаторов емкостью каждого по 0,01 мкФ. Это необходимо для компенсации создания радиопомех, которые обычно наблюдаются при работе ламп дневного света.
Специфика работы стартера требует соблюдение определенного напряжения. В случае его падения до уровня 80% лампочка не загорится, поскольку пускатель не сможет правильно ее прогреть. Дело в том, что напряжение зажигания самого стартера должно быть ниже, чем напряжение в сети, к которой он подключен. При этом рабочее напряжение вызывающее свечение самой люминесцентной лампы должно быть ниже, чем у пускателя.
Срок службы стартера и признаки его скорого выхода из строя
Стартеры для ламп выходят из строя чаще, чем непосредственно сама лампочка. По мере применения пускового устройства напряжение образующее тлеющий разряд снижается. Как следствие может наблюдаться замыкание между электродами стартера даже при работе лампы, когда она уже издает свет. Как следствие лампочка гасится и снова зажигается, что человеческим глазом воспринимается как мерцание. Симптомом начала таких проблем является легкое мигание при длительной работе, или вначале до набора максимального свечения.
В это время внутри стартера электроды то присоединяются, то разъединяются. Как только контакт между ними прекращается лампа горит. Подобные блики не только мешают, но и опасны для других элементов лампы, в первую очередь наблюдается перегрев дросселя. Может выйти из строя и сама колба.
Люминесцентные лампочки предлагаются в различных форматах. Лампы, применяемые в обыкновенных люстрах и светильниках, сделаны под цоколь Е14 и Е27. В этом случае стартер прячется прямо в корпусе лампочки, поэтому как только он выходит из строя, то меняется весь механизм. Для вытянутых ламп, устанавливаемых в потолочные светильники, применяются отдельные пусковые устройства. Такие стартеры для ламп нужно своевременно менять, чтобы предотвратить выход из строя всей осветительной системы.
Фактический ресурс стартера позволяет осуществлять не менее 6000 включений. Это довольно много, ведь даже пользуясь светом дважды в день, ресурс израсходуется только через 8 лет. Конечно, свет может включаться и отключаться гораздо чаще, поэтому стартеры для ламп на практике служат намного меньше.
Стартеры для ламп являются довольно специфической конструкцией, главный недостаток которой в низкой надежности. Зачастую устройство отказывает, в результате чего возникает фальстарт в виде несколько вспышек света при нажатии на включатель. Как следствие после короткого мерцания полноценное свечение так и не происходит. Любые неполадки пускателя негативно сказываются на ресурсе самой лампочки. Проблемы с запуском снижают и коэффициент полезного действия осветительного оборудования, увеличивая потребление энергии, что сопровождается малым количеством выделяемого света.
По мере эксплуатации рабочее напряжение стартера снижается, в то время как у самой лампы повышается. Такая несовместимость провоцирует возникновение тлеющего разряда даже в том случае, если лампочка уже светит, что тоже провоцирует мигание. Со временем стартер может терять в уровне эффективности разогрева лампы. В результате нажимая на выключатель, свет просто не зажигается. Чтобы все заработало, приходится по несколько раз жать на клавишу. При каждом срабатывании лампа понемногу прогревается, пока не достигнет достаточной температуры для свечения. При этом создается впечатление, что вся проблема в самом выключателе, а точнее его контактами. По этой причине осуществляется сильное надавливание на его клавишу.
Критерии выбора
Выбирая стартер под определенный тип ламп, требуется в первую очередь обращать внимание на следующие показатели:
- Ток зажигания.
- Напряжение.
- Уровень мощности.
- Тип применяемого конденсатора.
Что касается тока зажигания, он должен быть выше рабочего напряжение лампы, но не ниже напряжения в сети питания. Только при соблюдении таких условий освещение будет работать корректно.
Базисное напряжение может составлять 127 или 220В. При включении в одноламповую схему применяется устройство на 220В. Для двухламповых систем используются стартеры на 127В.
Одним из самых важных критериев выбора стартера является уровень его мощности. Он измеряется в ваттах (Вт) и прописывается на боковой части корпуса стартера. В отдельных случаях мощность может изображаться на торцевой части стартера выдавленной в пластике. Подавляющее большинство представленных в продаже пускателей производятся с мощностью 60, 90 и 120 Вт. Также бывают стартеры для ламп с диапазоном мощности 4-22 Вт, 4-65 Вт и так далее.
В некоторых странах, в том числе и России, для обозначения параметров стартера применяется маркировка. На поверхность корпуса устройства наносится буквенно-цифровая надпись ХХ-С-ХХХ. Сначала идут две цифры, которые указывают на мощность устройства. Потом указывается буква «С», обозначающая что применяемый прибор это стартер. Дело в том, что при незнании пускатель можно спутать с конденсатором или другими устройствами, поэтому присутствие в маркировке «С» позволяет избежать подобных ошибок. Сразу после буквы идет трехзначное число, которое указывает на напряжение, применяемое для работы. Это может быть 127 или 220В.
Многие производители, поставляющие свою продукцию на рынки всего мира, применяют свою собственную фирменную маркировку. В этом случае для удобства потребителей помимо собственного буквенно-цифрового обозначения применяется и стандартная расшифровка с указанием параметров мощности и напряжения. Далеко не все бренды указывают на корпусе устройства для скольких лампочек оно может поменяться. При отсутствии нужной информации ее нужно искать в инструкции.
Процесс замены пускателя
Рекомендуется менять стартеры для ламп вместе с самими лампами. В этом случае новые устройства не выйдут из строя в неподходящий момент, из-за износа старых элементов в схеме подключения.
Замену нужно осуществлять не только при полном перегорании лампы, но и в случае:
- Мерцания.
- Длительной задержки при включении.
- Сильного шума при работе.
- Существенного падения яркости.
- Самовольного отключения на продолжительный срок с последующим включением.
В случае с люминесцентными лампами в формате цоколя Е14 и Е27 прибор просто выкручивается, а на его место ставится новая лампочка. Длинные лампы потолочного типа меняются по другой схеме. Колба лампочки поворачивается по своей осина на 45 градусов в направлении часовой стрелки. В результате ее электроды сдвигаются до выходного шлица. После этого лампа вытягивается. Стартер скрыт за отражающей крышкой светильника, поэтому ее нужно также демонтировать. Она может крепиться защелками или винтами. После извлечения крышки можно увидеть закрепленный в посадочном гнезде стартер. Он просто поворачивается против часовой стрелки до характерного щелчка и вытягивается как вилка из розетки. На его место ставится новый стартер.
Похожие темы:
Стартер для ламп
Как вы наверняка знаете, лампу накаливания можно включить в сеть напрямую. А вот для люминесцентной лампы используется для включения ее в сеть стартер, который выполняет в компании дросселя роль пускорегулирующего устройства. Если обратиться к устройству, то стартер для ламп – это маленькая газоразрядная лампочка, обладающая тлеющим разрядом.
Устройство люминесцентной лампы.
Для ее создания в колбу из стекла нагнетается инертный газ, он может быть неоном или гелием. Получившаяся конструкция располагается в дополнительном корпусе из металла или пластика. Кроме того, для возможности обзора работы стартера в корпусе делается небольшое отверстие-окошко. Если же такого окошка конструкцией не предусмотрено, то скорей всего у стартера будет 2 электрода. У несимметричного варианта они выполнены из разных материалов, а у симметричного – являются биметаллическими. Второй вариант считается более современным и сейчас используется шире.
Принцип работы стартера

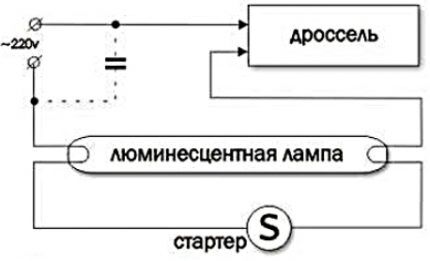

Схемы включения люминесцентных ламп: а-стартерная с дросселем; б—с лампой накаливания в качестве балласта; EL1 — лампа люминесцентная; КК — стартер; С — конденсатор; LL — дроссель; EL2 — лампа накаливания.
Давайте разберемся, как именно работает стартер. Надо сказать, что для него используется напряжение меньшей величины, чем номинальное сетевое. Но одновременно эта величина должна быть больше, чем рабочее напряжение лампы.
Когда вы включаете напряжение, то оно перейдет на стартер в полном объеме. В результате в стартере с разомкнутыми контактами происходит возникновение тлеющего разряда. Так как в цепи в это время присутствует ток небольшой величины (до 50 микроампер), то за счет него происходит нагревание электродов, которые под этим воздействием меняют положение и замыкают цепь, тем самым прекращая и разряд стартера.
Потом начинается движение тока через последовательные катоды и дроссель. Этот ток зависит от сопротивления нашего дросселя, который, в свою очередь, должен быть подобран так, чтобы ток, подогревающий катоды, был в два раза выше номинального значения тока нашей лампочки. При этом катоды нагреваются только в тот период, когда замкнуты электроды (этот временной период называется периодом контактирования). Как только электроды остывают и размыкаются, в дросселе происходит увеличение напряжения, которое и позволяет зажечь лампу.
В результате мы приходим к току, соответствующему значению номинального тока лампочки. Напряжение на дросселе тем временем падает, а в лампе его значение достигает 0,5 номинальной величины сетевого напряжения. Таким же будет и напряжение в стартере, который подключен параллельным образом. Так как это величины не хватает для появления нашего тлеющего разряда стартера, то электроды во время того, как горит лампа, не смыкаются.
При подключении стартера нужно знать еще одно важное условие. Дело в том, что для исправной работы стартера нужен конденсатор, который установлен в его корпусе параллельно электродам. Емкость его составляет от 0,003 до 0,1 микрофарад. Он позволяет снизить радиопомехи, которые появляются при контакте стартера и лампы, а также влияет на зажигание лампочки, уменьшая импульс напряжения, который появляется при размыкании электродов, а также увеличивает его время.
Это означает, что в случае, когда конденсатора нет, то величина напряжения стремительно растет до огромного значения, но при этом происходит в очень короткое время. А это значит, что ниже показатели надежности зажигания лампочки.
Еще одна функция, которую выполняет конденсатор стартера, — это предотвращение сваривания электродов между собой. А надо сказать, что в момент, когда электроды начинают размыкаться, риск их слипания между собой достаточно велик. А благодаря действию конденсатора, дуга очень оперативно гасится.
Чуть выше мы уже упомянули о роли конденсатора стартера в гашении радиопомех. Но стоит сказать, что этот процесс он решает не полностью. Именно поэтому специалисты рекомендуют установить на входе пару дополнительных конденсаторов, емкость которых должна быть не меньше 0,008 микрофарад. Эти конденсаторы должны быть включены последовательно, кроме того, в середине нужно сделать заземление.
Стартер для люминесцентных ламп. Технические характеристики
Стоит оговорить некоторые технические параметры стартеров.
Следует знать, что ГОСТом отведены строго определенные параметры на зажигание люминесцентных ламп. Оно должно составлять не больше десяти секунд. Это связано с тем, что стартер может зажечь лампу не с первого раза при недостаточном значении тока в цепи и, следовательно, напряжения. Поэтому может потребоваться повторный процесс. Но за 10 секунд ваша лампа должна загореться обязательно.
Также стоит отметить, что стартер, как и все устройства, имеет свой срок службы. И определить, когда он выходит из строя, достаточно просто. Это связано со снижением значения напряжения тлеющего разряда внутри него. Если вы видите, что стартер тлеет даже при включенной лампочке, то это знак о его скором выходе из строя, а также он может вывести из строя лампу, ведь при его тлении нагреваются и замыкаются электроды, из-з чего гаснет лампа. Потом электроды остывают, лампа снова загорается и этот процесс идет по кругу. Лампа мигает, а этот режим функционирования не является плановым и ведет к выходу из строя не только лампы, но и дросселя.
Конечно, стартеры можно определенным образом классифицировать. Самая простая и понятная классификация – в зависимости от мощности используемых с этим стартером ламп. Соответственно, можно выделить стартеры от 4 до 22 ватт, от 4 до 80, от 18 до 22, от 18 до 65, от 80 до 140 и еще несколько групп.
Кроме того, все стартеры подразделяются в зависимости от фирмы-производителя. К числу наиболее известных производителей относятся GeneralElectric,Narva,Osram,Philips,Sylvania.
Еще одной отличительной особенностью стартеров является материал изготовления корпуса. Специалисты рекомендуют выбирать стартеры, покрытые огнестойким поликарбонатом. Они являются более устойчивыми к различного рода воздействиям.
Выбранный магазин
Москва, Новорязанское ш.- Москва, Новорязанское ш. г. Котельники, Новорязанское шоссе, д. 5 Как добраться
- МО, г. Одинцово г. Одинцово, ул. Восточная, 19 Как добраться
- МО, г. Щелково г. Щелково, Пролетарский проспект, д. 20 Как добраться
- МО, г. Электросталь Московская обл., Ногинский р-н.,пос. Случайный, массив 1 Как добраться
- Москва, г. Щербинка г. Щербинка, ул. Восточная, д. 8 Как добраться
- С.-Петербург, Дальневосточный пр. Дальневосточный проспект, д. 16, к. 2 Как добраться
- С.-Петербург, Пулковское ш. Пулковское ш., д. 17, стр. 1 Как добраться
- Казань Советский район, проспект Альберта Камалеева, д. 44 Как добраться
- Самара Московское ш., 18 км, д. 27a Как добраться
- Краснодар, ш. Нефтяников ул. Шоссе Нефтяников, д. 40 Как добраться
- Ростов-на-Дону ул.Малиновского, д.23 Д Как добраться
- Пермь Индустриальный район, ул. 2-я Казанцевская, д. 11 Как добраться
- Воронеж пр. Патриотов, д. 45г Как добраться
- Нижний Новгород ул. Бетанкура, д. 1 ТРЦ “Седьмое небо” Как добраться
- Челябинск ул. Труда, д. 203, ТРК Родник Как добраться
- Екатеринбург ул. Шефская, д. 107 Как добраться
- Саратов Вольский тракт, д.2, ТЦ “Happy Молл” Как добраться
- Оренбург Шарлыкское ш., д. 1, молл “Армада” Как добраться
Ac110-120v Fs-2 Glow Starter S2 4-22w Стартер люминесцентной лампы
AC110-120V FS-2 Стартер накаливания S2 4-22w стартер люминесцентной лампы
Спецификация продукта
| Производственное наименование | S2 4-22w стартер люминесцентной лампы | ||||||
| Модель | UH-LS2 | ||||||
| Case Materail | PP / PC / ABS | ||||||
| Мощность трубки | 4 ~ 22 Вт | ||||||
| Входное напряжение | 110–120 В переменного тока | ||||||
| Диапазон частот | 50 Гц – 60 Гц | ||||||
| время запуска | 2S ~ 4S | ||||||
| Тип штифта | Алюминиевый штифт / медный штифт | ||||||
| цвет | синий / красный / белый и т. Д. | ||||||
| гарантия | 2 года | ||||||
| стартовая лампа | плоская лампа / острая лампа |
Напряжение (В) | Мощность (Вт) | Время запуска (S) | Без замыкания напряжение (В) | Пиковое напряжение (В) | Срок службы (T) | Упаковка (PCS / CTN) | 43 |
4–80 | 2–4 | 140 | 1500 | 1000 | 1000 / 2000PCS |
| Производственное название | S2 4-22w стартер накаливания для люминесцентной лампы |
| Модель | UH -LS2 |
| Case Materail | PP / PC / ABS |
| Трубка Мощность | 4 ~ 22 Вт |
| Входное напряжение | 110-120 В переменного тока |
| Диапазон частот | 50 Гц – 60 Гц |
| время запуска | 2S ~ 4S |
| Тип штифта | Алюминиевый штифт / медный штифт |
| цвет | синий / красный / белый и т. Д. |
| гарантия | 2 года |
| стартовая лампа | плоская лампа / с колба арфы |
Характеристика продукта
1: Отличные характеристики
2: Безопасность и надежность
3: Долговечность, стабильность и высокое качество
4: Начните быстро дальше как высокое, так и низкое напряжение
Упаковка и доставка продукта
25 шт. в белой коробке, 500 шт. / внутренняя коробка, 2000 шт. / картон
Сертификация
О компании
О компании
,
Электронные стартеры для ламп / Электронные люминесцентные стартеры
стартеры электронных ламп / электронный люминесцентный стартер
Стартеры светодиодных ламп, стартер светодиодных ламп T8, светодиодный стартер с предохранителем, стартеры лампового света, стартер светодиодных ламп, люминесцентный стартер, люминесцентная лампа Лампа Стартер
люминесцентный стартерLED LAMP STARTER,
ПК белая / буле / оранжевая крышка,
острая лампа,
медный гвоздь,
По запросу доступны все цвета покрытия и различные структуры.
Технические характеристики
- Тип: Пускатель люминесцентной лампы
- Мощность : 4-80 Вт / 4-65 Вт
- Напряжение: 110-130 / 220-240 В
- Базовое Алюминиевый гвоздь / Медный гвоздь
- Емкость: полиэстер
- Колба: Уровень
- Крышка: Пластик, АБС, Алюминий, ПК
- Цвет: Красный, Синий
Характеристики:
· Быстрый запуск как при высоком, так и при низком напряжении
· Отличные характеристики
· Безопасность и надежность
· Долгий срок службы
· Быстрый запуск при высоком и низком напряженииОбласти применения:
• Для использования с лампами T8 и T12 в диапазоне от 4-80 Вт / 220-240 В
Примечания по использованию:
• Для максимального срока службы лампы замените стартер одновременно с флуоресцентным газом. запасная трубка
• Перед заменой трубки и стартера убедитесь, что питание отключено.
Упаковка:
25 шт. / коробка, 500 коробок / средняя коробка, 2000 шт. / кор.GW: 18 кг / CTN, NW: 16 кг / CTN, размер: 47 * 25 * 47
Чтобы узнать больше, пожалуйста, свяжитесь со мной. Спасибо!
,
