Таблица соответствия шкал твердости / Hardness equivalent table

Обновлено 2020-12-23 19:58:09

					Подборка ссылок иллюстрированных из промышленных каталогов
Это устаревшая версия страницы сайта Lab2u.ru См.также / This page is old and not support See also :

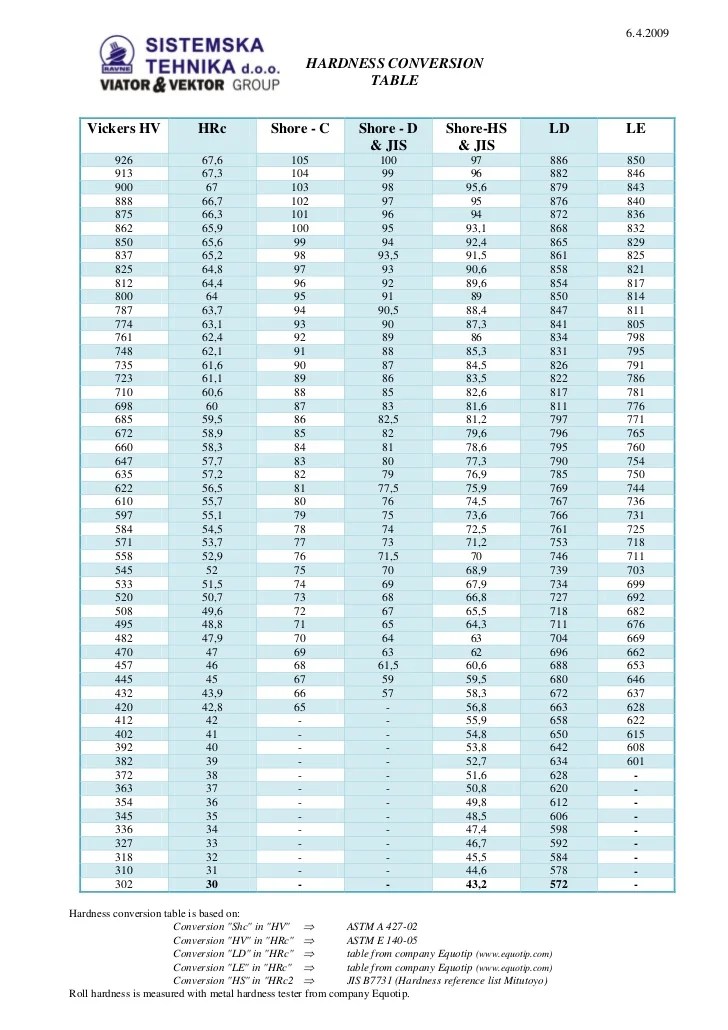

Соответствие твердости и прочности Таблица / Hardness equivalent table

398 Карта перевода величин твердости различных систем и шкал Бринелль Роквелл Виккерс Перевод величины предела прочности на растяжение Перекрестная таблица	1641 Справочная таблица перевода твердости Предел прочности Rm (Н/мм2) По Роквеллу HRC По Бринеллю НВЗ0 По Виккерсу HV10	1636 Справочная сравнительная таблица твердости по Виккерсу HV10 Бринелю НВ30 Роквеллу HRB HRC и предел прочности при растяжении N/mm2	920 Сравнительные таблица перевода соответствия различных систем и шкал твёрдости Виккерс Роквелл Бринелль Шор HRC HRA HB HV Предела прочности	8 Справочная таблица соответствия твердости измеренной тремя наиболее часто применяемыми в машиностроении методами Виккерс HV Бринелль HB Роквелл HRC HRB	1315 Справочная таблица соответствия различных стандартов твердости по Бринелю НВ Шарик 10 мм по Викерсу HV по Роквеллу Предел прочности Порог твёрдости (H
303 Сравнительная таблица твердости Hardness conversion table Данные из немецкого национального стандарта DIN 50150 Tensile srtength Предел прочности N/mm2	799 Сравнительная справочная таблица соответствия различных величин твердости материала по Бринелю Виккерсу и Роквеллу (выдержка из DIN 50150) Предел проч	938 Таблица соответствия твердостей обрабатываемых материалов Виккерс 50kgf Hv Бринелль 3000kgf HB Роквелл Шор hs Предел прочности на разрыв MDa(1) HrA HrB HrC HrD	952 Справочная таблица перевода и сравнения единиц твердости Шкалы BRINELL HB VICKERS HV ROCKWELL HRB HRC Предел прочности R m Hardness conversion table Streng
1084 Сравнительная справочная таблица величин твердости материалов Твёрдость по Викерсу HV10 Твёрдость по Бринеллю HB30 HRB Твёрдость по Роквел	978 Справочная таблица соответствия шкал твердости Виккерс Hv Бринелль HB Роквелл HRA HRB HRC HRD Шор HS Предел прочности на разрыв МПа Общая техническая информация	1647 Hardness comparison table Conversion numbers of steel Brinell Hardness (HB) 10mm Ball Load 3000 kgf i Vickers & Hardness Rockwell Hardness Shore Ha	490 Таблица соотношения твердости обрабатываемых материалов по различным шкалам Виккерс Бринелль НВ Роквелл Шор HS S МРа(1) Стандартный шарик D10(mm) Твердоспл
См. также / See also :
Классификация материалов по обрабатываемости





					Примеры полноразмерных страниц из промышленных каталогов
Справочная сравнительная таблица твердости по Виккерсу HV10 Бринелю НВ30 Роквеллу HRB HRC и предел прочности при растяжении N/mm2 85 81 410 270 91 87 Справочная сравнительная таблица твердости по Виккерсу HV10 Бринелю НВ30 Роквеллу HRB HRC и предел прочности при растяжении N/mm2 85 81 410 270 91 87 490 290 97 92 534 310 100 95 562 320 107 101 602 340 113 107 634 360 118 112 660 380 121 116 674 390 128 122 704 410 132 125 718 420 138 131 741 440 143 136 762 460 147 140 775 470 153 146 797 490 157 149 807 500 163 154 825 520 168 160 845 540 172 163 854 550 178 169 868 570 184 175 880 590 187 178 887 600 193 184 902 620 200 190 915 640 205 195 925 660 208 198 932 670 212 201 937 680 222 211 954 710 225 214 960 720 228 217 964 730 233 222 972 750 236 225 192 760 243 231 210 780 250 238 222 800 255 242 231 820 258 245 237 830 265 252 248 850 272 258 258 870 275 261 264 880 280 266 271 900 287 273 280 920 293 278 288 940 295 280 297 950 302 287 300 970 308 293 308 990 314 299 315 1010 323 307 325 1040 336 319 339 1080 345 328 349 1110 355 338 360 1140 Тверд по Виккерсу HV30 Тверд по Бринелю2 НВ 30 Тверд по HRB Роквеллу31 HRC Предел прочн. при растяж. оВ N mm2 364 346 371 1170 373 355 381 1200 383 364 391 1230 391 372 399 1260 400 380 408 1290 410 390 418 1320 420 399 427 1350 429 408 434 1380 437 415 442 1410 443 421 447 1430 452 430 454 1460 455 457 1470 464 464 1500 473 471 1530 481 478 1560 489 483 1590 500 491 1630 509 497 1660 520 505 1700 528 510 1730 536 514 1760 547 521 1800 556 527 1830 567 534 1870 575 539 1900 586 544 1940 596 550 1980 607 556 2020 615 560 2050 629 567 2100 639 572 2140 650 578 2180 670 580 680 585 690 590 700 595 720 604 740 612 760 620 780 628 800 636 820 643 840 650 860 657 880 663 900 669 920 675 940 680 1) Все значения твердости установленные различными способами на различных материалах можно сравнивать лишь приблизительно; по DIN 50150. 2) Рассчитано исходя из HD 095 xHV. 3) Приводимые до одного знака после запятой значения по Роквеллу служат только для интерполяции и в результате должны округляться до целых чисел. 1658 Основной каталог 46





Таблица соотношения твердости обрабатываемых материалов по различным шкалам Виккерс Бринелль НВ Роквелл Шор HS S МРа(1) Стандартный шарик D10(mm) Твер Таблица соотношения твердости обрабатываемых материалов по различным шкалам Виккерс Бринелль НВ Роквелл Шор HS S МРа(1) Стандартный шарик D10(mm) Твердосплавный шарик D10 (мм) HRA HRB HRC HRD 940 85. 6 – 68.0 76.9 97 920 85.3 – 67.5 76.5 96 900 85.0 – 67.0 76.1 95 880 – (767) 84.7 – 66.4 75.7 93 860 – (757) 84.4 – 65.9 75.3 92 840 – (745) 84.1 – 65.3 74.8 91 820 – (733) 83.8 – 64.7 74.3 90 800 – (722) 83.4 – 64.0 74.8 88 780 – (710) 83.0 – 63.3 73.3 87 760 – (698) 82.6 – 62.5 72.6 86 740 – (684) 82.2 – 61.8 72.1 84 720 – (670) 81.8 – 61.0 71.5 83 700 – (656) 81.3 – 60.1 70.8 81 690 – (647) 81.1 – 59.7 70.5 – 680 – (638) 80.8 – 59.2 70.1 80 670 – 630 80.6 – 58.8 69.8 – 660 – 620 80.3 – 58.3 69.4 79 650 – 611 80.0 – 57.8 69.0 – 640 – 601 79.8 – 57.3 68.7 77 630 – 591 79.5 – 56.8 68.3 – 620 – 582 79.2 – 56.3 67.9 75 610 – 573 78.9 – 55.7 67.5 – 600 – 564 78.6 – 55.2 67.0 74 590 – 554 78.4 – 54.7 66.7 – 2055 580 – 545 78.0 – 54.1 66.2 72 2020 570 – 535 77.8 – 53.6 65.8 – 1985 560 – 525 77.4 – 53.0 65.4 71 1950 550 (505) 517 77.0 – 52.3 64.8 – 1905 540 (496) 507 76.7 – 51.7 64.4 69 1860 530 (488) 497 76.4 – 51.1 63.9 – 1825 520 (480) 488 76.1 – 50.5 63.5 67 1795 510 (473) 479 75.7 – 49.8 62. 9 – 1750 500 (465) 471 75.3 – 49.1 62.2 66 1705 490 (456) 460 74.9 – 48.4 61.6 – 1660 480 488 452 74.5 – 47.7 61.3 64 1620 470 441 442 74.1 – 46.9 60.7 – 1570 460 433 433 73.6 – 46.1 60.1 62 1530 450 425 425 73.3 – 45.3 59.4 – 1495 440 415 415 72.8 – 44.5 58.8 59 1460 430 405 405 72.3 – 43.6 58.2 – 1410 420 397 397 71.8 – 42.7 57.5 57 1370 410 388 388 71.4 – 41.8 56.8 – 1330 100 379 379 70.8 – 40.8 56.0 55 1290 390 369 369 70.3 – 39.8 55.2 – 1240 380 360 360 69.8 (100.0) 38.8 54.4 52 1205 370 350 350 69.2 – 39.9 53.6 – 1170 360 341 341 68.7 (109.0) 36.6 52.8 50 1130 350 331 331 68.1 – 35.5 51.9 – 1095 340 322 322 67.6 (108.0) 34.4 51.1 47 1070 330 313 313 67.0 – 33.3 50.2 – 1035 Виккерс Бринелль НВ Роквелл Шор HS S 5 Э МРа(1) iff га О 5 Твердосплавный шарик D10(mm) HRA HRB HRC HRD 320 303 303 66.4 (107.0) 32.2 49.4 45 1005 310 294 294 65.8 – 31.0 48.4 – 980 300 284 284 65.2 (105.5) 29.8 47.5 42 950 295 280 280 64.8 – 29.2 47.1 – 935 290 275 275 64.5 (104.5) 28.5 46.5 41 915 285 270 270 64. 2 – 27.8 46.0 – 905 280 265 265 63.8 (103.5) 27.1 45.3 40 890 275 261 261 63.5 – 26.4 44.9 – 875 270 256 256 63.1 (102.0) 25.6 44.3 38 855 265 252 252 62.7 – 24.8 43.7 – 840 260 247 247 62.4 (101.0) 24.0 43.1 37 825 255 243 243 62.0 – 23.1 42.2 – 805 250 238 238 61.6 99.5 22.2 41.7 36 795 245 233 233 61.2 – 21.3 41.1 – 780 240 228 228 60.7 98.1 20.3 40.3 34 765 230 219 219 – 96.7 (18.0) – 33 730 220 209 209 – 95.0 (15.7) – 32 695 210 200 200 – 93.4 (13.4) – 30 670 200 190 190 – 91.5 (11.0) – 29 635 190 181 181 – 89.5 (8.5) – 28 605 180 171 171 – 87.1 (6.0) – 26 580 170 162 162 – 85.0 (3.0) – 25 545 160 152 152 – 81.7 (0.0) – 24 515 150 143 143 – 78.7 22 490 140 133 133 – 75.0 21 455 130 124 124 – 71.2 20 425 120 114 114 – 66.7 – 390 110 105 105 – 62.3 100 95 95 – 56.2 95 90 90 – 52.0 90 86 86 – 48.0 85 81 81 – 41.0 Примечание параметры указанные в скобках применять только для сравнения. Index Таблица соответствия твердости Таблица соответствия твердости обрабатываемых материалов

Lab2U | Catalogs | Tap drill sizes | Speed to RPM | Material table

Разработчики сайта / Developers of site

Поиск на сайте Lab2u. ru с помощью поисковых систем ЯНДЕКС, BING, GOOGLE:

Все использованные информационные материалы являются собственностью их Уважаемых Владельцев. / All copyrights remain by their owners.

Если Вы являетесь правообладателем того или иного материала, размещенного на сайте lab2u.ru и не желаете, чтобы он и далее находился в свободном доступе,

то мы готовы удалить данный материал, а также обсудить условия предоставления данного контента пользователям. Для этого Вам необходимо отправить нам письмо
на e-mail [email protected] с документальным подтверждением наличия у Вас прав на материал, защищённый авторским правом (отсканированный документ с печатью,
либо иная информация, позволяющая однозначно идентифицировать Вас как правообладателя данного материала).

Сравнительная таблица твёрдости металлов и сплавов – Полный марочник сталей и сплавов

В таблице приводятся приближённые соотношения между числами твёрдости, определённые методами: Виккерс (HV), Бринелль (HB), Роквелл (HRB, HRC).

Виккерс HV	Бринелль HB	Роквелл HRB	σ_B, МПа	Виккерс HV	Бринелль HB	Роквелл HRC	σ_B, МПа
100	100	52,4	333	245	245	21,2	815
105	105	57,5	350	250	250	22,1	835
110	110	60,9	362	255	255	23,0	855
115	115	64,1	382	260	260	23,9	865
120	120	67,0	402	265	265	24,8	880
125	125	69,8	410	270	270	25,6	900
130	130	72,4	430	275	275	26,4	910
135	135	74,7	450	280	280	27,2	930
140	140	76,6	470	285	285	28,0	950
145	145	78,3	480	290	290	28,8	970
150	150	79,9	500	295	295	29,5	980
155	155	81,4	520	300	300	30,2	1000
160	160	82,8	530	310	310	31,6	1030
165	165	84,2	550	320	319	33,0	1060
170	170	85,6	565	330	328	34,2	1090
175	175	87,0	580	340	336	35,3	1120
180	180	88,3	600	350	344	36,3	1150
185	185	89,5	620	360	352	37,2	1180
190	190	90,6	640	370	360	38,1	1200
195	195	91,7	650	380	368	38,9	1230
200	200	92,8	665	390	376	39,7	1260
205	205	93,8	685	400	384	40,5	1290
210	210	94,8	695	410	392	41,3	1305
215	215	95,7	715	420	400	42,1	1335
220	220	96,6	735	430	408	42,9	1365
225	225	97,5	745	440	416	43,7	1385
230	230	98,4	765	450	425	44,5	1410
235	235	99,2	785	460	434	45,3	1440
240	240	100,0	795	470	443	46,1	1480

Виккерс HV	Роквелл HRC	Виккерс HV	Роквелл HRC	Виккерс HV	Роквелл HRC	Виккерс HV	Роквелл HRC
490	47,5	600	54,2	720	60,2	840	65,1
500	48,2	620	55,4	740	61,1	860	65,8
520	49,6	640	56,5	760	62,0	880	66,4
540	50,8	660	57,5	780	62,8	900	67,0
560	52,0	680	58,4	800	63,6	1114	69,0
580	53,1	700	59,3	820	64,3	1220	72,0

Примечание:

Погрешность перевода чисел твёрдости по Виккерсу в единицы Бринелля ± 20 HB; в единицы Роквелла до ± 3 HRC (HRB), значение σ_B до ± 10%.

Таблица преобразования твердости

(в соответствии с DIN 50150)

Приведенная ниже информация предназначена только для справки и не должна рассматриваться как фиксированные справочные значения. Некоторые условия, особенно случаи холодной обработки, могут сильно изменить соотношение между пределом прочности при растяжении и твердостью.

Т.С. Рм 255-930 [МПа]	Твердость Виккерс [HV]	Твердость Бринелля [HB]	Твердость Rockwell B [HRB]
255	80	76
270	85	80,7	41
285	90	85,5	48
305	95	90,2	52
320	100	95	56,2
335	105	99,8
350	110	105	62,3
370	115	109
385	120	114	66,7
400	125	119
415	130	124	71,2
430	135	128
450	140	133	75
465	145	138
480	150	143	78,7
495	155	147
510	160	152	81,7
530	165	156
545	170	162	85
560	175	166
575	180	171	87,1
595	185	176
610	190	181	89,5
625	195	185
640	200	190	91,5
660	205	195	92,5
675	210	199	93,5
690	215	204	94
705	220	209	95
720	225	214	96
740	230	219	96,7
755	235	223
770	240	228	98,1
785	245	233
800	250	238	99,5
820	255	242
835	260	247	101
850	265	252
865	270	257	102
880	275	261
900	280	266	104
915	285	271
930	290	276	105

Виккерс: F ≥ 98 Н, ромбовидная пирамида (HV)
Бринелль: F = 29 421 Н, шар ø 10 мм (HB)
Роквелл: F = 980 Н, шар 1/16″ (HRB) 9 0002

Т. С. Рм 820-2180 [МПа]	Твердость Виккерс [HV]	Твердость Бринелля [HB]	Твердость Rockwell C [HRC]
820	255	242	23,1
835	260	247	24
850	265	252	24,8
865	270	257	25,6
880	275	261	26,4
900	280	266	27,1
915	285	271	27,8
930	290	276	28,5
950	295	280	29,2
965	300	285	29,8
995	310	295	31
1030	320	304	32,2
1060	330	314	33,3
1095	340	323	34,4
1125	350	333	35,5
1155	360	342	36,6
1190	370	352	37,7
1220	380	361	38,8
1255	390	371	39,8
1290	400	380	40,8
1320	410	390	41,8
1350	420	399	42,7
1385	430	409	43,6
1420	440	418	44,5
1455	450	428	45,3
1485	460	437	46,1
1520	470	447	46,9
1555	480	[456]	47,7
1595	490	[466]	48,4
1630	500	[475]	49,1
1665	510	[485]	49,8
1700	520	[494]	50,5
1740	530	[504]	51,1
1775	540	[513]	51,7
1810	550	[523]	52,3
1845	560	[532]	53
1880	570	[542]	53,6
1920	580	[551]	54,1
1955	590	[561]	54,7
1995	600	[570]	55,2
2030	610	[580]	55,7
2070	620	[589]	56,3
2105	630	[599]	56,8
2145	640	[608]	57,3
2180	650	[618]	57,8

Виккерс: F ≥ 98 Н, алмазная пирамида (HV)
Бринелль: F = 29 421 Н, шар ø 10 мм (HB)
Роквелл: F = 1471 Н, алмазный конус (HRC) 900 06
