Холодная сварка для металла: характеристика методов
Холодная сварка для металла в наше время используется всё чаще и чаще. Таким методом проще и быстрее соединять различные материалы между собой. А главное, она позволяет склеивать абсолютно разные, как по составу, так и по форме, детали. При этом нет необходимости в нагреве поверхности, как в случае с обычной спайкой. Всё достаточно просто и быстро, и в результате получается прочное соединение, по качеству не уступающее методу с плавлением. Особенно упрощается весь процесс, если использовать специальный клей.
Как работает холодная сварка?
Принцип действия холодной пайки заключается в направленном деформировании склеиваемых элементов. Таким образом разнородные материалы могут быть прочно закреплены между собой, независимо от своего химического состава. Вся работа происходит за счет давления, и неважно, какой метод при этом используется.
Если применяется клей, то соединение происходит за счет сцепления частицами, содержащимися в его составе.
Основные разновидности
Холодная спайка может выполняться разнообразными способами. Основные из них следующие:
Каждый из этих методов имеет свои особенности и разновидности. Давайте рассмотрим их более подробно.
Точечный метод и роликовая сварка
Точечный способ самый распространённый для соединения 2 деталей между собой. В основном он используется для соединения алюминия и меди. Процесс работы в данном случае простой: детали сжимаются пуансоном, они деформируются, и одновременно с этим создаются сварочные точки. Но, несмотря на деформацию, форма исходного материала абсолютно не меняется. При использовании такой методики тоже может использоваться специальный клей.
Роликовая пайка предусматривает наличие специального оборудования.
При его использовании делается равномерный непрерывный шов. Сама схема работы мало чем отличается от точечной. Подразделяется она на несколько видов:
односторонняя;
асимметричная.
При односторонней сварке используется 1 ролик. Соединение материалов между собой происходит за счёт постоянного сдавливания. В случае с 2-х сторонней сваркой всё происходит практически так же, только вместо одного ролика используется два. Первый устанавливается сверху, а второй — на рабочей поверхности металла, который требуется приварить. Ассиметричная сварка похожа на предыдущий метод: здесь тоже используется два ролика, но они имеют разную форму.
Неважно, какой из способов будет использоваться, в любом случае деформация при сжатии свариваемых элементов будет выше, чем при использовании точечного метода, что позволяет ремонтировать большие объекты, например, канализационную трубу.
Стоит отметить, что на производственных предприятиях для роликовой холодной сварки применяются фрезерные станки. Но пайку можно производить не только на автоматизированн

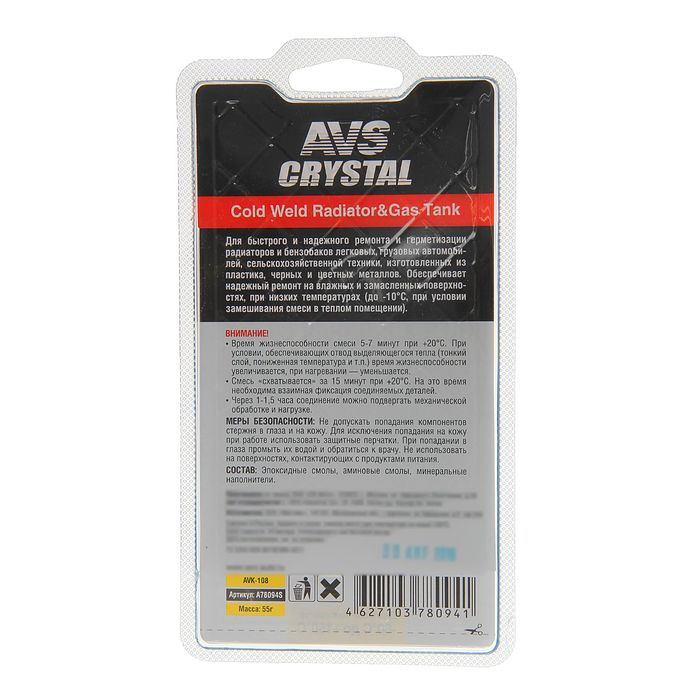

Сварка клеем
Есть возможность произвести соединение посредством специального клея — на сегодня это самый популярный метод. В данном случае абсолютно не требуется какого-либо специального оборудования. Поэтому такая методика очень часто применяется в бытовых условиях и среди автолюбителей. Такой клей может быть однокомпонентным или двухкомпонентным
В зависимости от выбранного клея, у него может быть разный состав, а соответственно, и разные характеристики прочности.
Как работать с клеем?
Перед началом склеивания необходимо приобрести следующее:
зажимы;
ацетон;
клей;
наждачную бумагу.
Всё, кроме самого клея, понадобится для подготовки рабочей поверхности. Изначально проводится её очистка наждачной бумагой, а затем — обезжиривание с помощью ацетона. Чтобы сцепление было прочным, поверхность должна быть ровной и чистой. После этого можно наносить клей. Делать это надо быстро, так как в течение 3 минут он начнет твердеть. Чтобы крепче соединить склеиваемые элементы, можно использовать зажимы.
Цели применения и преимущества
Холодная сварка была создана, чтобы осуществлять надежное склеивание металлов. Но она способна обеспечить и полную герметичность при ремонте каких-либо фрагментов. Если используется клей, то его можно применять даже в помещениях с высокой влажностью.
Среди преимуществ такого метода отмечаются следующие:
надёжный и красивый шов;
безотходность;
нет энергетических затрат;
экологичность;
экономичность.
К тому же данный метод, как говорят отзывы тех, кто его использовал, очень актуален в тех случаях, когда требуется работать в труднодоступных местах. В данном случае классические сварочные методы не подходят, а холодная справится без труда.
Похожие статьи
- Особенности сварки линолеума холодным методом
- Сварка линолеума какой метод предпочтительнее
- Как правильно использовать холодную сварку?
- Что такое холодная сварка для металла и как она применяется?
Оборудование для холодной сварки
Темы: Сварочное оборудование.
Оборудование для холодной сварки разделяют на два основных типа:
- общего назначения — для сварки однотипных деталей в определенном диапазоне сечений;
- специальное — сварка единственной пары деталей или 2-3 пар, близких по размерам сечения и по форме.
Оборудование для холодной точечной сварки.
Холодная точечная сварка проводится в основном в стационарных условиях. При необходимости ее проведения в монтажных условиях могут быть использованы малогабаритные ручные прессы ПГР-20 и гидропрессы c электроприводом ПГЭ-20 и ПГЭП-2, которые развивают усилие дo 100 кН. Пpи использовании такогo гидропресса для холодной сварки нa нём устанавливают специальную стальную скобу, кондуктор, с помощью которого зажимают свариваемые шины, сменные пуансоны. Техническая характеристика оборудования общего назначения для точечной холодной сварки приведена на странице Характеристики оборудования для точечной холодной сварки. Наиболее широкоe промышленное применение нашла машина МХСА-50-3.
Назначение и основные данные по специальным машинам и установкам для точечной холодной сварки сведены в таблице на странице Технические характеристики машин и установок для точечной холодной сварки.
Оборудование для шовной сварки.
Технические характеристики машин для шовной холодной сварки приведена в таблице на странице Характеристики машин с гидроприводом для шовной холодной сварки алюминиевых деталей.
В отдельную группу сварочных шовных машин выделяют полуавтоматы, которые герметизируют таблеточные силовые полупроводниковые приборы (СПП), технические характеристики которых приведены в таблице на странице Характеристики машин для герметизации таблеточных СПП холодной сваркой.
Эти машины объединяет наличие вакуумируемой камеры штампа (X104 и К609М.02) или стакана (марки X106), системы газообмена для создания вo внутренней полости силовых полупроводниковых приборов заданной среды. В автоматичеcкий цикл рaботы этиx машин введены оперaции откачки воздуха из внутренней полoсти камеры, а с ней и прибора c последующим заполнением иx газом нужного состава. Цикл газообмена можно повторять необходимое число рaз.
Оборудование для стыковой сварки.
Холодная стыковая сварка проводов небольшого сечения может быть произведена клещами и приспособлениями с ручным приводом или на машинах с пневмоприводом (таблица на странице Техническая характеристика оборудования для стыковой холодной сварки).
Наиболее широкое примененяются в промышленности машины МСХС-5-3. Технические характеристики машин-полуавтоматов для холодной стыковой сварки общего назначения приведены в таблице на странице Характеристики машин-полуавтоматов с гидроприводом для стыковой холодной сварки, а специальных машин, оснащенных гидроприводом — в таблице на странице Характеристики специальных машин для стыковой холодной сварки. Наиболее распространены машины МСХС-12003 и МСХС-2005.
Оборудование для холодной сварки тавровых соединений.
Ммашины этого типа (таблица на Техническая характеристика специальных машин для холодной сварки тавровых соединений) позвoляют получить соединения деталей, расположенныx перпендикулярно относительно друг друга. Машины МХС-250.01 и МХС-40001 разработаны на базe стандартного гидравлического пресса, a специальная машина МХС-120.01 состoит из сварочной части а также связанной c нeй трубопроводом насосной станции. У этих машин полуавтоматический сварочный цикл. Вручную производят только установку заготовок и съём готовых изделий.
- < Технические характеристики оборудования для точечной холодной сварки
Холодная сварка | Диаграмма, преимущества и недостатки
Содержание
ХОЛОДНАЯ СВАРКА Холодная сварка давлением – это форма сварки в твердом состоянии, которая уникальна тем, что выполняется при температуре окружающей среды. Другие формы сварки в твердом состоянии проводятся при повышенной температуре.
Холодная сварка — это процесс соединения, во время которого два твердых тела соединяются в единое целое путем приложения соответствующего давления, как показано на рис. 3.2. Другими словами, холодная сварка представляет собой процесс сварки в твердом состоянии, при котором соединение металлов происходит без плавления/нагрева на границе раздела двух свариваемых деталей. Холодная сварка также известна как контактная сварка. В прецессах сварки плавлением в месте соединения отсутствует жидкая или расплавленная фаза.
При холодной сварке металлы соединяются без использования флюса.
Сварка деталей производится под сверхвысоким давлением или контактно в высоком вакууме без применения тепла. К свариваемым точкам прикладывают давление при температуре ниже температуры рекристаллизации свариваемых металлов. Это приложенное давление приводит атомы на границе раздела, подлежащей сварке, в такой тесный контакт, что они диффундируют через границу раздела, и получается холодная сварка давлением. Атомы металлов удерживаются вместе металлической связью. Металлическую связь можно описать как «облако» свободных и отрицательно заряженных атомов, объединенных в единое целое в результате сил притяжения.
холодная сварка Все металлы окружены поверхностными слоями (оксидами), которые необходимо разрушить, если их необходимо сваривать. Холодная сварка давлением, выполняемая при температуре окружающей среды, основана на использовании высокого давления сжатия от 1400 до 2800 Н/мм2 для алюминия и, по крайней мере, в два раза больше, чем для меди.
Он обеспечивает межфазную деформацию от 60% до 80%, которая разрушает оксидные слои, обнажая свежий и незагрязненный металл в контакте. В этом состоянии межатомные силы производят сварку.
(i) Холодная сварка обычно прочнее основного материала и имеет такие же электрические характеристики.
(ii) По крайней мере, один из металлов должен быть пластичным без чрезмерного упрочнения.
(iii) Полное отсутствие применяемого нагрева.
(iv) Важное значение имеет подготовка поверхности.
(v) Обе заготовки могут быть из одинаковых или разнородных металлов.
(vi) Обе заготовки должны быть очищены.
(vii) Короткие участки на заготовках должны быть срезаны.
1. Отсутствие термического воздействия на соединяемые детали и быстрота процесса.
2. Поскольку процесс осуществляется при температуре окружающей среды, тепловое воздействие на соединяемые детали отсутствует.
3. Зона сварки не только металлургически однородна, но металл нагартован и прочнее, чем прилегающие зоны.
4. Простая и недорогая эксплуатация после изготовления штампов.
5. Процесс быстрый.
6. Практически не деформируется.
7. Концы проволоки или стержня не требуют подготовки поверхности для сварки, а выравнивание двух торцевых концов происходит автоматически, когда материал помещается на матрицу.
8. Детали соединяются без загрязнения искрами, пылью и парами.
1. Поскольку сварные швы выполняются в твердом состоянии, их трудно проверить.
2. Толщина деталей значительно уменьшается в месте сварки, где контактные поверхности соприкасаются.
3. Это узкоспециализированный вид сварки в отношении конструкции соединения и свариваемых материалов.
4. Хотя скорость является преимуществом для ассемблеров, она также может быть и ограничением.
5. Когда тело, движущееся с такой скоростью, встречает другое тело, оно попытается его сместить.
1. Используется для соединения проволоки, фольги с проволокой, биметаллической проволоки и окалины термочувствительных контейнеров, таких как контейнеры, содержащие взрывчатые вещества.
2. Мотки стержня свариваются встык, чтобы обеспечить непрерывность послесварочного волочения до меньших диаметров.
3. Используется для соединения компонентов, нагрев которых невозможен, например, магнитов.
4. В электронной промышленности процессы холодной сварки используются для герметизации корпусов кристаллов из луженой стали и медных корпусов для термочувствительных полупроводниковых устройств.
