Универсальная широкодиапазонная хонинговальная головка – Оборудование компании «Механика»

Гарантия 1 ГОД

Запчасти В НАЛИЧИИ

Обучение ПРОВОДИМ

Компания «Механика» производит универсальные широкодиапазонные хонинговальные головки. Инструмент позволяет обрабатывать отверстия диаметром от 74 до 125 мм.

Применение универсальной хонинговальной головки существенно расширит возможности и повысит качество работы любого хонинговального станка или приспособления. Инструмент можно использовать на механических (3Г833), гидравлических (3К833), компактных (СС701), советских, российских, импортных, трофейных, репарационных и антикварных хонинговальных станках. И во всех случаях головка позволяет обеспечить точность и качество обработки.

Точность обработки и отклонения от геометрической формы обеспечиваются в пределах 0.01мм.

Головка позволяет использовать хонинговальные бруски всех основных производителей: SUNNEN, DELAPENA, RIGERS, GOODSON. Возможно использование отечественных алмазных хонинговальных брусков и специальных карцовочных щёток для платохонингования. Основные детали головки так же являются взаимозаменяемыми с инструментом указанных производителей.

Хонинговальная головка за счет особой геометрии и упругости опорных брусков автоматически исправляет эллипсность, восстанавливает геометрию отверстия и позволяет обрабатывать цилиндры сразу в ремонтный размер без предварительной расточки.

Допустимо использовать инструмент в «полевых условиях», с приводом от низкооборотной дрели или компактным приспособлением типа ГАРО (см картинку).

Дополнительно может комплектоваться штурвалом-адаптером. Штурвал-адаптер позволяет удобно и дозированно разжимать хонинговальные бруски головки независимо от основной системы разжима станка.

Этим обеспечивается полная универсальность инструмента, возможность его легкого монтажа и удобного использования на станках любых типов.

Ознакомьтесь с техническими характеристиками устройства.

• Все характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Точность обработки

0,01 мм

Обрабатываемый припуск
без предварительной расточки

1,0 мм на диаметр

Скорость обработки

от 0,1 до 0,01 мм/мин

Диапазон диаметров
обрабатываемых отверстий

от 64 мм до 139 мм

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

(хонинговальные бруски)

Sunnen (AN-101, AN-301, AN-501) до диаметра 138мм

Уточняйте у менеджера

Sunnen (AN-100, AN-300, AN-500) до диаметра 103мм

Уточняйте у менеджера

«Механика» алмазные

Уточняйте у менеджера

«Механика» корундовые

Уточняйте у менеджера

Платохонинговальные щетки

Уточняйте у менеджера

КОНСУЛЬТАЦИЯ

Задайте вопрос
специалисту

Свяжитесь с нами

Хонинговальная головка (инструмент с ручной регулировкой и шарниром)

•


•


Данная хонинговальная головка – это ручной инструмент, который состоит из самой хонинговальной головки, колодки для брусков, адаптера и удлинительного стержня. Представленная в 5 моделях хонинговальная головка для ручного хонингования имеет широкий диапазон обработки. Она может применяться с различного рода оборудованием, включая ручные дрели, радиально-сверлильные станки, токарные станки и другие станки общего назначения. Помимо превосходной эффективности обработки наши хоны позволяют снизить стоимость станка. Для получения более подробной информации о хонинговальных головках с ручной регулировкой и шарниром не стесняйтесь обращаться к нам.

Технические параметры

Диаметр обрабатываемого отверстия	Модель хонинговальной головки
31.8-47.8	SNJ-10
43.5-51.5	SN-75
50.1-66	JN-95
64-178	AN-112
64-310	ANR-275

Структура

Примечание
1. Благодаря тому, что данный инструмент может быть оснащен различными колодками для брусков, он имеет более широкий диапазон применения.

При необходимости Вам только потребуется заменить хонинговальные бруски.
2. Для хонинговальной головки данной серии доступно несколько видов удлинительных стержней, каждый из которых предназначен для обработки отверстий определенной длины.
3. Специально разработанный адаптер может быть соединен с электродрелью с такими же характеристиками. Вы можете заказать адаптеры, изготовленные в соответствии с Вашими требованиями. Хонинговальная головка также может быть соединена с радиально-сверлильными и другими станками.

AN-112

Диаметр заготовки (мм)	Модель хонинговальной головки	Модель осёлка, направляющего башмака и держателя	Модель выдвижной штанги	Модель адаптера
64-98	AN-112	G25	AN-241, длина 305 мм AN-242, длина 610 мм AN-244, длина 1220 мм Диаметр∮16 мм	Длина AN-26A: 79.5 мм. Длина стороны шестигранника: 12.7 мм.
69-98	AN-112	M27
89-140	AN-112	N37
102-154	AN-112	W47
112-178	AN-112	Y57

Примечания
1. Для хонингования заготовок диаметром 64-178 мм необходимо использовать несколько держателей одновременно. Помните о необходимости своевременного ремонта поврежденных держателей.
2. Выдвижные штанги применяются для обработки особо длинных заготовок.
3. Стандартные адаптеры могут быть присоединены к ручной дрели. Адаптеры специальной конструкции могут применяться в радиально-сверлильных и токарных станках. Свяжитесь с нами напрямую, и мы поможем Вам выбрать правильную модель.

ANR-275

Диаметр заготовки (мм)	Штурвал-адаптер 50.8	Модель хонинговальной головки	Модель осёлка, направляющего башмака и держателя	Модель выдвижной штанги	Адаптер	Примечания
64-98	SDJT50.8	MPS-H70	HNG25	01SE-50.8-150 13. 01SE-50.8-200 14. 01SE-50.8-300 15. 01SE-50.8-400 16. 01SE-50.8-500 17.	Свяжитесь с нами напрямую, и мы поможем Вам выбрать оптимальную модель адаптера в соответствии с параметрами имеющегося оборудования.	нет
87-110			MPS-M2085			нет
110-150			MPS-M2110			нет
150-190			KMPSH70-150
190-250			KMPSH70-190
250-310			KMPSH70-250

Примечания:
1. Для хонингования заготовок диаметром 64-310 мм необходимо использовать несколько держателей одновременно. Помните о необходимости своевременного ремонта поврежденных держателей.

2. Выдвижные штанги применяются для обработки особо длинных заготовок.
3. Адаптеры специальной конструкции могут применяться в радиально-сверлильных станках. Адаптеры могут быть выполнены с конусом Морзе №3, №4, №5 и т.д. и применяться в других станках вертикального типа. Свяжитесь с нами напрямую, и мы поможем Вам выбрать правильную модель.

предыдущий:Хонинговальная головка (однопроходная хонинговальная головка с алмазными брусками) следующий:Хонинговальная головка (инструмент для вертикально-хонинговальных станков)

Портативные Хоны | Специализированные инструменты Watson | Хонинговальные станки Sunnen, хонинговальные станки

Переносные хонинговальные станки Sunnen предназначены для хонингования открытых, уступчатых, глухих, шпоночных, шлицевых, тандемных или нарезных отверстий до однородной чистоты поверхности 0,08–1,5 микрометра Ra (3–60 микродюймов Ra) в алюминии.

, сварная, тянутая или закаленная сталь, латунь, керамика, карбид и т. д. Их можно запускать в электродрели, пневматической дрели, сверлильном станке или хонинговальном станке.

Что Sunnen Portable Hones сделает для вас:

• Ремонт производственного оборудования на месте с минимальной задержкой
• Ремонт изношенных или потертых воздушных и гидравлических цилиндров
• Изменить размер подшипника
• Ремонт двигателей, компрессоров и насосов
• Выровнять тандемные отверстия
• Ремонт гидравлических клапанов
• Отточить внутренние диаметры для подгонки во время сборки станка
• Очистка сборки или термообработка деформаций
• Правильный внутренний диаметр ошибки в отбракованных деталях

Подробнее см. здесь: Sunnen Portable Hones (pdf)

P-180

И.Д. Диапазон
4,70 мм – 35 мм
0,185” – 1,375”

Sunnen P180 Honall – это портативный инструмент, в котором используются оправки высокоточных хонинговальных станков Sunnen для изготовления прямых круглых отверстий в деталях, которые слишком тяжелые или громоздкие для обработки на хонинговальном станке. . Привод P180 принимает все оправки Sunnen размером от 0,125 дюйма (3,175 мм) до 1,375 дюйма (34,925 мм). Наиболее частым применением в автомобилестроении является хонингование направляющих клапанов для обеспечения очень точной и точной посадки. P180 Honall имеет независимую регулируемую подачу камня и контроль давления на камень. Рычаг быстрого освобождения втягивает камень для легкого извлечения инструмента из детали, не оставляя следов на отверстии. Источник питания (переносная дрель) должен иметь патрон 3/8 дюйма (10 мм) со скоростью вращения 200-250 об/мин.

P-200

И.Д. Диапазон
4,70 мм – 35 мм
0,185” – 1,375”

Как и P-180 Honall, P-200 Sidewinder плавает на шарикоподшипниках без универсального шарнира. Инструмент не хлещет во время хонингования или при извлечении инструмента из отверстия. Идеально подходит для хонингования коротких отверстий на сверлильном станке, фрезерном станке или любом другом источнике стационарного привода.

GGN-150

И. Д. Ассортимент
19 мм – 98 мм
0,744” – 3,875”

Оправочный инструмент GGN-150 представляет собой портативный оправочный инструмент для хонингования больших отверстий, когда хонинговальный инструмент необходимо брать с собой на работу. Специально для отверстий 19мм (0,75 дюйма) и больше, если длина отверстия не менее чем в три раза превышает диаметр.

SNJ-10

Внутренний диаметр Диапазон
31,8 мм – 45 мм
1,25” – 1,770”

Портативный хонинговальный станок Sunnen SNJ-10 с ручной подачей предназначен для обработки отверстий диаметром от 1,25” до 1,75”. Портативный хонинговальный станок включает в себя технологию трехточечного хонингования с безнаправляющей хонинговальной головкой с тремя брусками для быстрого резания в отверстиях малого диаметра. Этот портативный хонинговальный станок рекомендуется для калибровки и чистовой обработки небольших отверстий в деталях, слишком тяжелых или слишком неудобных для обработки на хонинговальном станке. Абразивы доступны в трех размерах SNJ1-, SNJ2-, SNJ3- для покрытия диаметра инструмента. Доступны удлинители вала длиной 12 дюймов, 24 дюйма и 48 дюймов для более длинных отверстий. Пожалуйста, укажите материал для шлифовки при обращении к одному из наших специалистов.

SN-75

И.Д. Диапазон
44 мм – 51 мм
1,750” – 2,0”

Портативный хонинговальный станок Sunnen SN-75 с ручной подачей предназначен для обработки отверстий диаметром от 1,75” до 2,00”. Комбинация абразивов и направляющих обеспечивает стабильность хоннинга в отверстии, обеспечивая быстрое, эффективное и недорогое хонингование. Повторяемость размеров отверстий достигается за счет мастерства оператора. Также доступна версия этого переносного хонинговального станка с дистанционной подачей, SNR185, для использования в хонинговальном станке или автоматизированном хонинговальном станке. Доступны абразивы серии S18 с наборами камней с направляющими. Доступны удлинители вала длиной 12 дюймов, 24 дюйма и 48 дюймов для более длинных отверстий. Пожалуйста, укажите материал для шлифовки при обращении к одному из наших специалистов.

JN-95

И.Д. Диапазон
51 мм – 61 мм
2,0” – 2,66”

Портативный хонинговальный станок Sunnen JN-95 с ручной подачей предназначен для хонингования отверстий диаметром от 2,0” до 2,6”. Комбинация абразивов и направляющих обеспечивает стабильность хоннинга в отверстии, обеспечивая быстрое, эффективное и недорогое хонингование. Также доступна версия этого портативного хонинговального станка с дистанционной подачей, JNR-210, для использования в хонинговальном станке или автоматизированном хонинговальном станке. Абразивы доступны в трех размерах T20-, U22- и V24- наборы камней с направляющими. Доступны удлинители вала длиной 12 дюймов, 24 дюйма и 48 дюймов для более длинных отверстий. Пожалуйста, укажите материал для шлифовки при обращении к одному из наших специалистов.

Ан-112

И.Д. Ассортимент
64 мм – 178 мм
2,5” – 7,0”

Портативный хонинговальный инструмент Sunnen AN-112 с ручной подачей – это универсальный и легкий хонинговальный инструмент, предназначенный для обработки отверстий диаметром от 2,5 до 7 дюймов. Для этого инструмента подходят абразивы общего назначения, без направляющих и со шпоночным пазом. Имеются мастер-держатели одинарной и двойной длины, необходимые для достижения максимального диаметра. Доступны наборы абразивов G25, M27, N37 и W47 с направляющими. Доступны удлинители вала длиной 12 дюймов, 24 дюйма и 48 дюймов для более длинных отверстий. Пожалуйста, укажите материал для шлифовки при обращении к одному из наших специалистов.

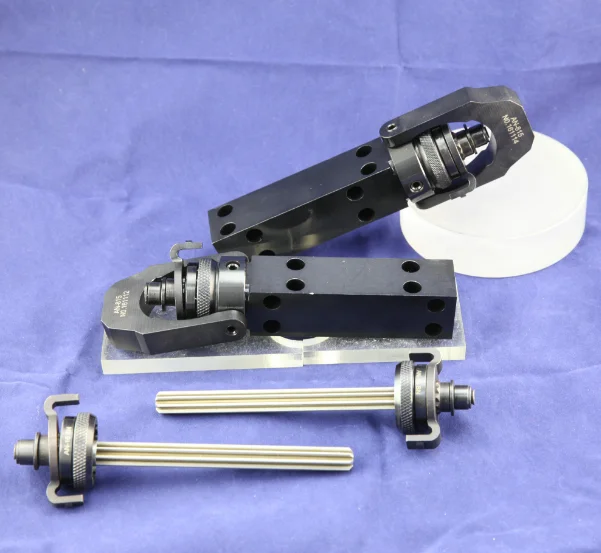

Ан-815

И.Д. Ассортимент
64 мм – 533 мм
2,5” – 21,0”

Портативный хонинговальный инструмент Sunnen AN-815 с ручной подачей – это инструмент для тяжелых условий эксплуатации, используемый для периодического ремонта в тяжелых условиях. AN-815 хонингует диаметры от 2,5 до 21 дюйма с помощью соответствующих инструментов. Хонинговальный станок с ручной подачей AN-815 необходимо часто останавливать для повторного применения давления хонингования, и это ограничивает его эффективное использование для более длинных и больших цилиндров, особенно для длинных глухих цилиндров. Однако для легких хонинговальных работ в открытых отверстиях и укороченных глухих цилиндрах, для устранения дефектов цилиндра и восстановления правильной чистоты поверхности уплотнений инструменты Sunnen с ручной подачей являются экономичными и эффективными. Для этого инструмента подходят абразивы общего назначения, без направляющих и со шпоночным пазом. Имеются мастер-держатели одинарной и двойной длины, необходимые для достижения максимального диаметра. Доступны наборы абразивов G25, M27, N37 и W47 с направляющими. Опоры для камней и держатели Master доступны для диаметров более 6,0 дюймов. Доступны удлинители вала длиной 12 дюймов, 24 дюйма и 48 дюймов для более длинных отверстий. Пожалуйста, укажите материал для шлифовки при обращении к одному из наших специалистов.

ANR-275

И.Д. Ассортимент
64 мм – 533 мм
2,5” – 21,0”

Портативный хонинговальный инструмент Sunnen ANR-275 с дистанционной подачей предназначен для использования в тяжелых условиях на хонинговальном станке или хонинговальном станке. Это идеальный способ обеспечить базовые возможности хонингования для больших диаметров и более длинных слепых работ, для больших объемов работ и для более сложного ремонта цилиндров. Портативные хонинговальные станки Sunnen с дистанционной подачей оснащены фрикционным механизмом подачи, который позволяет расширять хонинговальную головку во время процесса хонингования, поэтому давление хонингования поддерживается постоянно. ANR 275 обеспечит быстрое и эффективное удаление припуска как в открытых, так и в глухих цилиндрах и незаменим при обнаружении и устранении дефектов в цилиндрах, а также в восстановлении надлежащей чистоты поверхности новых уплотнений. Для этого инструмента подходят абразивы общего назначения, без направляющих и со шпоночным пазом. Имеются мастер-держатели одинарной и двойной длины, необходимые для достижения максимального диаметра. Доступны наборы абразивов G25, M27, N37 и W47 с направляющими. Опоры для камней и держатели Master доступны для диаметров более 6,0 дюймов. Доступны удлинители вала длиной 12 дюймов, 24 дюйма и 48 дюймов для более длинных отверстий. Пожалуйста, укажите материал для шлифовки при обращении к одному из наших специалистов.

Поставщик инструментов для хонингования цилиндров двигателей большой мощности

Описание

Что такое инструмент для хонингования цилиндров двигателей большой мощности?

Мощный инструмент для хонингования цилиндров двигателя Хонинговальная головка представляет собой инструмент для хонингования цилиндров двигателя, который необходимо использовать в процессе хонингования. Широко используется для обработки отверстий цилиндров, цилиндров, отверстий клапанов и станков с ЧПУ / токарных станков, особенно для хонинговальных станков.

Какие существуют типы инструментов для хонингования цилиндров двигателей?

Инструменты для хонингования головок цилиндров двигателя включают в себя горизонтальные хонинговальные оправки для головок цилиндров и вертикальные хонинговальные инструменты для головок цилиндров.



Инструменты для хонингования цилиндров двигателя для тяжелых условий эксплуатации поставляются компанией DGMF Mold Clamps Co., Ltd, производителем зажимов для пресс-форм в Китае, который также поставляет компоненты пресс-форм для литья под давлением, компоненты пресс-форм, станки и крепежные детали для вашего лучшего выбора .

Технические характеристики набора для хонингования цилиндров двигателя

Specifications
Model	Adjustable Range	Type	Support	Weight
DGMF-Mold-Clamps-h51B	42-66mm	Manual	4-Jaw	2KG
DGMF-Mold-Clamps-H50C	48-80mm	Manual	4-Jaw	2KG
DGMF-Mold-Clamps-h201	66-140mm	Manual	4-Jaw	4KG
DGMF-Mold-Clamps-MT40	40-62mm	Manual/Motorised	4-Jaw	2KG
DGMF-Mold-Clamps-MT62	62-82mm	Manual/Motorised	5-Jaw	4KG
DGMF-Mold-Clamps-MT82	82-110mm	Manual/Motorised	5-Jaw	8KG
DGMF-Mold-Clamps- MT110	110–17 мм	Manual/Motorised	5-Jaw	8KG
DGMF-Mold-Clamps-SMT130	130-150mm	Manual	5-Jaw	8KG
DGMF-Mold-Clamps-SMT30	30-42 мм	Руководство	4-чет	2 кг

ЗАМЕЧА0111

Precision casting

Strict standard product design

Long service life

High precision

Easy to use

Stable operation



Cylinder Hone Tool SMT30 – DGMF Mold Clamps Co. , Ltd



I. Конструктивные особенности хонинговальной оправки головки цилиндра DGMF-Mold-Clamps-SMT30

1. Хонинговальная оправка головки цилиндра подходит для хонинговальных станков, перфораторов, ручных станок, способный совершать возвратно-поступательное вращение.

2. Изготовлен из высококачественной стали, имеет хорошую прочность и длительный срок службы; высокая точность обработки, хонинговальная головка может точно регулировать радиальный размер, а допуск обрабатываемого отверстия может достигать GB1800IT5.

3. Четырехчелюстная конструкция, стабильная конструкция, гибкое использование, высокая скорость хонингования, спецификация шлифовального бруска 60*5*3 мм, подходит для алмазного или эльборового шлифовального бруска.

4. Диапазон регулировки инструмента для хонингования головки блока цилиндров составляет 30-42 мм. Самое маленькое отверстие можно заточить до 30 мм, а самое большое — до 42 мм. Оснащен 3 комплектами держателей шлифовальных брусков низкой, средней и высокой высоты, держателями низких шлифовальных брусков для шлифовки отверстий 30-34 мм, держателями шлифовальных брусков среднего размера для шлифовки отверстий 34-38 мм, держателями высоких шлифовальных брусков для шлифовки отверстий 38-42 мм.

5. Инструмент для хонингования головки блока цилиндров регулируется вручную с помощью регулировочной гайки, левое вращение предназначено для увеличения, а правое вращение – для уменьшения.

6. Инструмент для хонингования головки блока цилиндров имеет длину 160 мм и общую длину около 290 мм, а также универсальный шатун диаметром 12 мм.

II. Меры предосторожности при использовании инструмента для хонингования головок цилиндров DGMF-Mold-Clamps-SMT30

1. Перед хонингованием следует хорошо отрегулировать возвратно-поступательный ход хонинговальной головки. Это часть абразивной полосы, выступающая из верхнего или нижнего конца заготовки в хонинговальном отверстии, которая составляет около четверти длины абразивной полосы и выбирает подходящую величину подачи.

2. Перед использованием новой шлифовальной ленты ее следует закруглить, т. е. отшлифовать шлифовальную ленту отверстием заготовки. Только когда шлифовальная планка закруглена, можно гарантировать округлость и цилиндричность хонингованного отверстия. Круглость и цилиндричность хонингованного отверстия могут быть гарантированы только в том случае, если шлифовальная планка закруглена.



DGMF-Mold-Clamps-SMT30 Инструмент для хонингования головки цилиндров Используйте меры предосторожности.

1. Перед хонингованием следует хорошо отрегулировать возвратно-поступательный ход хонинговальной головки таким образом, чтобы шлифовальный брусок выступал из верхнего конца заготовки в хонинговальном отверстии или из верхнего конца.

Верхняя или нижняя часть заготовки, выступающая из хонинговального отверстия, составляет около четверти длины шлифовальной планки.

Четверть длины хонинговального бруска и выберите подходящую величину подачи.

2. Перед использованием новой шлифовальной ленты ее следует закруглить. Шлифовальная полоса должна быть отшлифована вместе с отверстием заготовки.

Только при закруглении шлифовальной планки можно гарантировать округлость и цилиндричность хонингованного отверстия.

Круглость и цилиндричность хонингованного отверстия могут быть гарантированы только в том случае, если шлифовальная планка закруглена.



DGMF-Mold-Clamps-h51B (диапазон регулировки 39–66 мм), регулируемая вручную 4-кулачковая хонинговальная головка с держателем абразива из 8 частей

Набор для хонингования цилиндров двигателя MT30 – DGMF Mold Clamps Co., Ltd -Mold-Clamps-H50C (диапазон регулировки 48–80 мм) регулируемая вручную четырехкулачковая хонинговальная головка с восемью шлифовальными брусками головка с восемью держателями для песка

Инструмент для хонингования головок цилиндров h201 – DGMF Mold Clamps Co., Ltd



Инструмент для хонингования головок цилиндров DGMF-Mold-Clamps-h201 представляет собой регулируемую вручную хонинговальную головку.

Диапазон регулировки диаметра хонинговального отверстия 66-140 мм, четырехкулачковая конструкция, алюминиевый сплав.

Подходит для хонингования небольших партий

Может устанавливаться на хонинговальные станки и коромысла.



Все высококачественные стальные хонинговальные оправки для головок цилиндров обычно доступны в следующих размерах: (другие размеры могут быть изменены по индивидуальному заказу)

DGMF-Mold-Clamps-h51B

DGMF-Mold-Clamps-H50C

DGMF-Mold-Clamps-h201



DGMF-Mold-Clamps-MT40, регулируемый диапазон 40–6 мм, моторизованный, 40–6 мм2, 40–6 мм с электроприводом2 хонинговальная головка



DGMF-Mold-Clamps-MT62, регулируемый диапазон 62-82 мм, ручная или моторизованная, пятикулачковая хонинговальная головка Хонинговальная головка DGMF-Mold-Clamps-MT62 представляет собой регулируемую вручную хонинговальную головку с диапазоном хонингования 62-82, пятикулачковой конструкции, полностью из стали, для периодического хонингования и может использоваться на простых хонинговальных станках и коромыслах. сверла.



DGMF-Mold-Clamps-MT82, регулируемый диапазон 82-110 мм, ручная или моторизованная пятикулачковая хонинговальная головка Инструмент Хонинговальная головка DGMF-Mold-Clamps-MT82 является точным и прочным хонинговальным инструментом благодаря своей конструкции, тонкому производству и использованию высококачественной стали.



DGMF-Mold-Clamps-MT110, регулируемый диапазон 110–170 мм, ручное или моторизованное 5-кулачковое хонингование

Все стальные хонинговальные головки обычно доступны в следующих размерах: (другие размеры могут быть изменены по индивидуальному заказу)

DGMF-Mold-Clamps-MT40

DGMF-Mold-Clamps-MT62

DGMF-Mold-Clamps-MT82

DGMF-Mold-Clamps-MT110

Инструмент для хонингования цилиндров двигателя DMT90 для хонинговального станка M4215 – DGMF Mold Clamps Co,. Ltd

Особенности конструкции хонинговальной головки DGMF-Mold-Clamps-DMT90

1. Подходит только для хонинговального станка Dahe M4215, соединенного с шатуном ML2, диаметр интерфейса 52 мм

2. Изготовлен из высококачественной стали, подходит для высокопрочного хонингования

3. Конструкция с пятью захватами, соответствующий размер абразивного бруска 120*12*12 мм

4. Диапазон хонингования 90-122 мм, с 4 различными держатели шлифовальных брусков по высоте



Хонинговальная головка DMT90 Engine Cylinder Hone Kit содержит все детали

1. Один корпус хонинговальной головки (один набор из одного конуса)

2. 10 верхних штифтов

3. 20 держателей шлифовальных брусков3 9000 4. 20 зеленых шлифовальных брусков из карбида кремния 180 #

5. 4 пружины

Что такое хонингование?

Хонингование, также известное как расточка, представляет собой чистовую обработку поверхности с помощью масляного бруска (также известного как хонинговальный брусок/цилиндрический хонинговальный камень), вставленного в хонинговальную головку.

Хонингование используется вместе с хонинговальным масляным бруском. Это может значительно повысить точность обработки и производительность деталей с высокой точностью и измеримостью. Он может выполнять общий процесс хонингования и технологию хонингования платформы и т. д.

Спецификации продукта варьируются от φ15 до φ1000, а также могут быть изготовлены различные нестандартные спецификации в соответствии с требованиями пользователя.

Хонинговальная головка для глубоких отверстий адаптирована к вертикальным или глубоким отверстиям головок цилиндров. Мы можем использовать хонинговальную головку цилиндра для обработки всех видов заготовок с глубокими отверстиями. То же самое маленькое поле, когда инструмент использует процесс расточки.

Что такое хонингование?

Заготовка крепится на хонинговальном столе или в зажиме при хонинговании. Хонинговальная головка с несколькими цилиндрическими хонинговальными брусками вставляется в обрабатываемое отверстие, приводимая в движение шпинделем станка для вращения и совершения осевых возвратно-поступательных движений.

Полосы масляного бруска/цилиндрического хонинговального бруска приводятся в контакт со стенкой отверстия с определенным давлением, чтобы срезать очень тонкий слой металла. Хонинговальная головка инструмента для хонингования цилиндров двигателя обычно соединяется со шпинделем плавающим соединением.

Существует несколько типов хонинговальных головок для цилиндров двигателей: механические, пневматические или гидравлические с автоматическим регулированием давления.

Инструмент для хонингования цилиндров двигателя с регулированием гидравлического давления в основном используется в производстве.

Каковы характеристики процесса хонингования?

① Хонингование — это эффективный метод обработки, обеспечивающий высокую точность обработки поверхности заготовки, высокое качество поверхности и длительный срок службы, что может эффективно повысить точность размеров, точность формы и уменьшить значение Ra, но не может улучшить точность позиционирования отверстие и другие поверхности.

② Может обрабатывать детали из чугуна, детали из закаленной и незакаленной стали и детали из бронзы, но не подходит для обработки деталей из прочных цветных металлов.

③ Хонингование в основном используется для обработки отверстий. Исходный центр отверстия для обработки используется для руководства в процессе хонингования отверстия. Диапазон диаметров обрабатываемых отверстий составляет φ5 ~ φ500, а отношение глубины к диаметру может достигать 10.

④ Хонингование широко используется в массовом производстве для обработки отверстий цилиндров, стволов цилиндров, отверстий клапанов и различных стволов оружия. Его также можно использовать в мелкосерийном производстве штучных изделий.

⑤ Соосность не может быть определена при хонинговании.

⑥ По сравнению со шлифованием хонингование снижает физический труд рабочих, повышает производительность и упрощает автоматизацию.

Для чего применяется хонингование?

Хонингование в основном используется для обработки различных цилиндрических отверстий с отверстием от 5 до 500 мм и более, таких как стволы цилиндров, отверстия под клапаны, отверстия под шатуны и коробчатые отверстия и т. д. Отношение глубины отверстия к отверстию может составлять до 10 или даже больше.

При определенных условиях хонингование может также обрабатывать внешние окружности, плоские поверхности, сферические поверхности, поверхности зубьев и т. д. Цилиндрическое хонингование с шероховатостью поверхности обычно до Ra0,32 ~ 0,08 мкм, тонкое хонингование до Ra0,04 мкм или менее и может улучшить геометрическую точность небольшого количества, точность обработки до IT7-4.
