Хонингование блока цилиндров — что это такое и как делается?
Опубликовано:
30.03.2016
Когда на одометре появляются шестизначные числа, а двигатель начинает вести себя не так, как привык водитель, пора задумываться о капитальном ремонте двигателя. Многие думают, что «капиталка» сводится к банальной расточке цилиндров. Действительно, убрать царапины и неровности с их стенок очень важно. Но на этом работа не заканчивается.
Расточка на станке проводится на малой скорости. Работа с металлом большой прочности на высоких скоростях не позволит добиться равномерной обработки, поэтому приходится их избегать. При этом из-за физических свойств сплава, из которого изготовлены стенки цилиндров, на малых скоростях обработка стенок нарушит целостность верхнего тонкого слоя металла. Справиться с последствиями как раз и помогает хонинговка.
Ремонт помимо расточки
Расточка просто убирает царапины. Но этого мало. Стенки цилиндров должны быть ровными, но, кроме того, сам цилиндр должен быть идеально круглым. При расточке цилиндров, когда делают замеры и выбирают диаметр гильз ремкомплекта, оставляют так называемый «припуск» на хонинговку, не больше десятой доли миллиметра. Суть в том, что этот слой металла в цилиндре после расточки будет дефектным, и его нужно удалить, чтобы его остатки во время работы не спрессовались и не поцарапали стенки снова. Ведь тогда весь процесс капитального ремонта будет бессмысленным.
По сути, хонинговка является абразивной обработкой стенок цилиндра. Она так называется из-за инструмента для хонингования, который называется хоном или головкой. Такая головка вращается внутри цилиндра, одновременно с удалением дефектного слоя промывая стенки специальной жидкостью, чтобы избежать царапин и повреждений. Эта жидкость, как правило, либо чистый керосин, либо его смесь с машинным маслом. Станок для хонингования предполагает, что двигатель надёжно закреплён на станине (собственно, так же, как и станок по его расточке).
После хонинговки цилиндров кольца гарантированно сядут на них герметично, создав нужные условия для камер сгорания. Если же этого не сделать, настройки двигателя будут неверными, так как в камеру сгорания будет поступать неучтенный воздух. Такая ситуация приведёт к нештатной работе мотора, что сильно отразится на его ресурсе и сведёт на нет эффект от капитального ремонта.
Идём в гараж
Теперь, когда вы знаете, что это такое, настало время приступить к хонинговке цилиндров своими руками. В отличие от расточки, которую вы не сможете провести без специального станка из-за высоких требований к точности, при хонинговании можно обойтись практически подручными средствами.

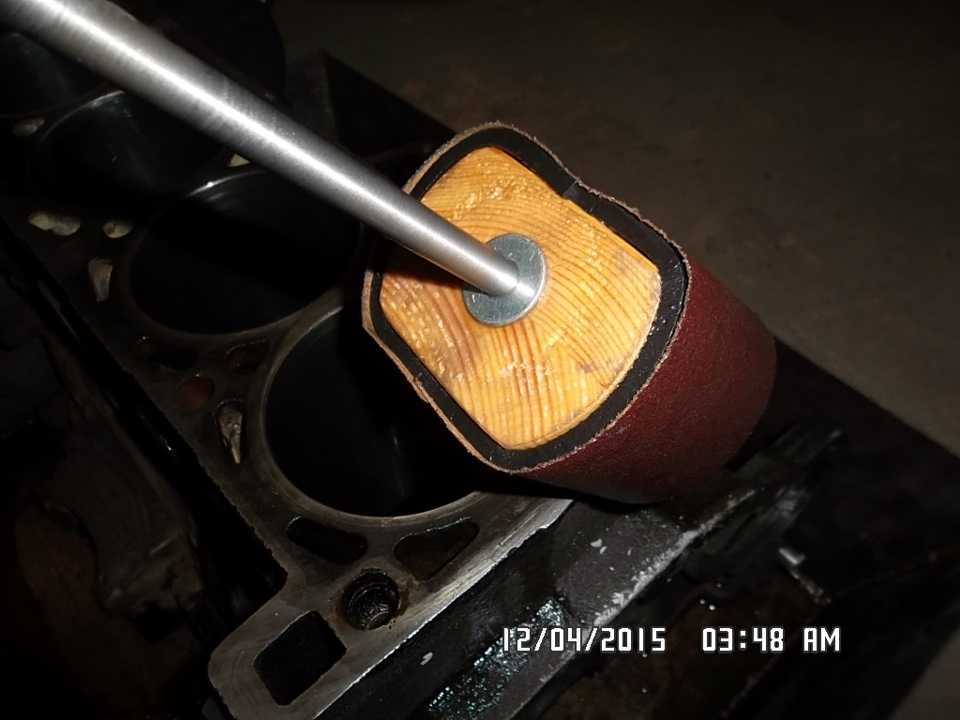

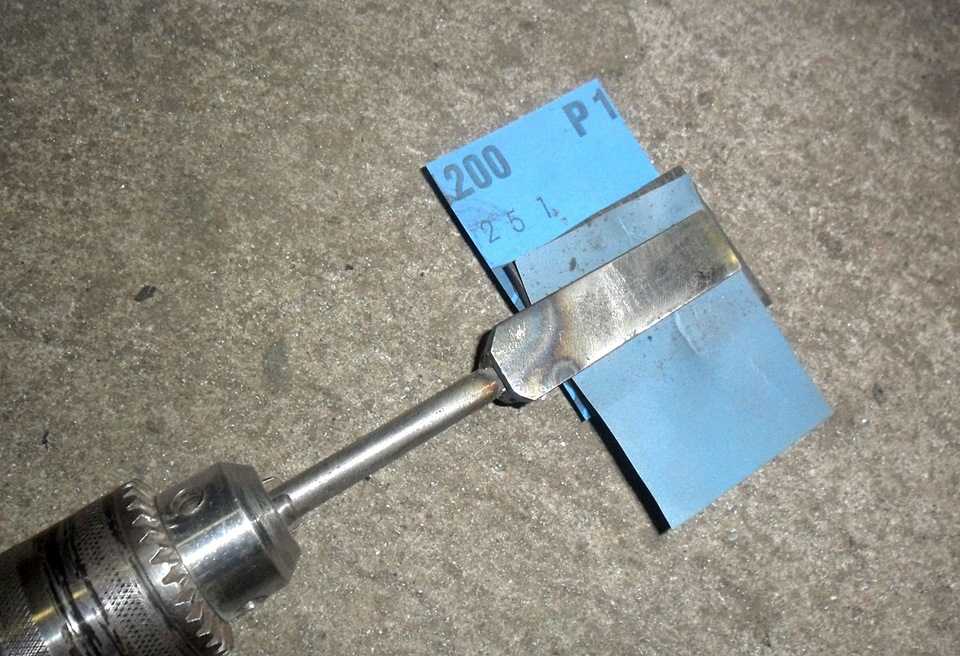

Вам в первую очередь понадобится хонинговочная головка. Этот абразивный инструмент рассчитан, кроме всего прочего, на использование с обычной бытовой электродрелью; это для нас очень удобно. Изготовить жидкость в домашних условиях тоже не проблема: смешиваем в отдельной ёмкости керосин с маслом, и готово.
Главное, чего следует опасаться при домашней расточке и хонинговке, это перекос. Стоит вам нарушить угол полировки и на незаметный глазу угол сместить ось хода поршня, как капитальный ремонт стремительно сокращает свою полезность. Поэтому по возможности соберите для себя систему подстраховки: рейку, уровень или просто банальный ориентир. Затем вставленную в патрон дрели голову-хон поместите в расточенный цилиндр и вращайте несколько минут, постоянно поливая стенки цилиндра приготовленной жидкостью.
Вывод
Сам по себе процесс хонинговки несложен. Он технически и технологически свободно выполняется в гараже, не требуя от хозяина авто специальных знаний и умений. Единственное, что может вызвать хоть какую-то сложность, это выбор хонингующей головки. Однако, учитывая то, что их размеры унифицированы, это также можно назвать сложностью лишь с большой натяжкой.
Тем не менее нельзя относиться к хонинговке цилиндров пренебрежительно. Несмотря на кажущуюся простоту, процесс требователен к точности выполнения. Как мы и написали выше, важно выдержать правильный угол и сохранить ось хода поршня в цилиндре.
Хонингование цилиндров в Перми: заказать Хонингование цилиндров недорого

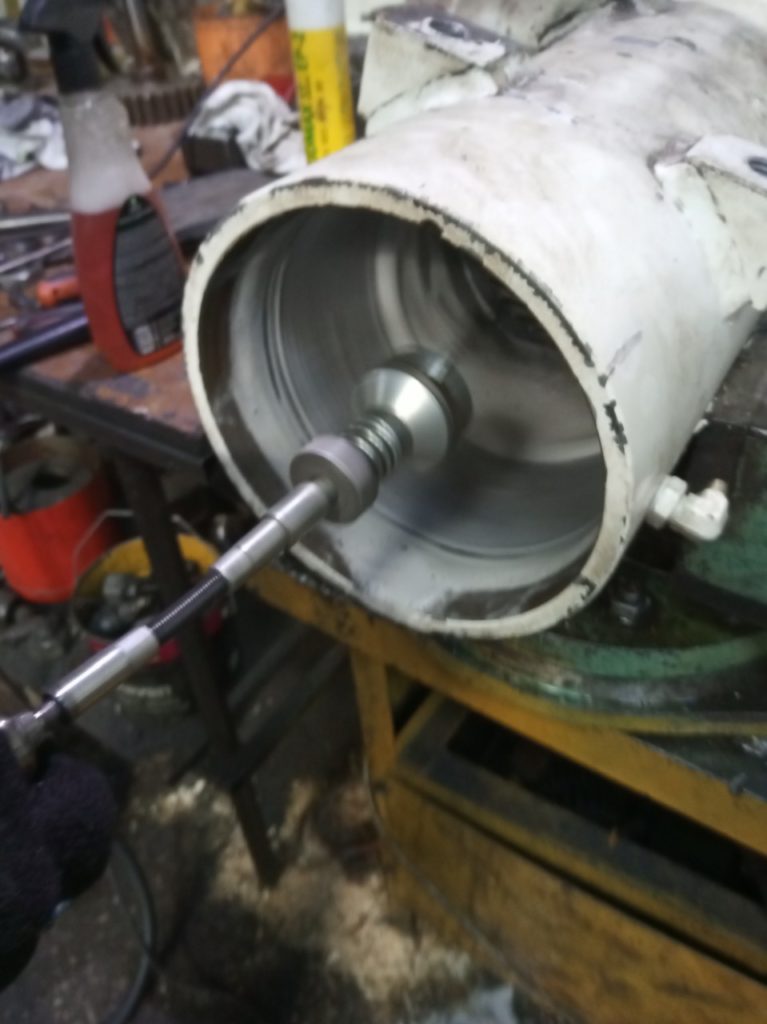

Наша компания осуществляет услугу хонингования цилиндров, гидроцилиндров, труб и цилиндров ДВС. Цены на услугу хонингованигования вы можете узнать унаших менеджеров.
Такое название имеет окончательная обработка поверхности мотора, служит завершающей операцией также при его капитальном ремонте. Выполняют её с целью уменьшения шероховатости поверхностей стенок цилиндров, чтобы повысить качество приработки поршневых колец, приработки самим поршней. Метод хонингования может значительно увеличить период службы подвергшегося ремонту двигателя. В процессе пользования двигатель изнашивается и теряет созданную первоначально форму. Относится это в основном к цилиндрам двигателя. Бывшие круглыми изначально, они со временем обретают овальную форму – так называемый эффект конусности. Задиры и царапины так же образуются на стенках цилиндров двигателя. Здесь востребован капитальный ремонт двигателя.
Чтобы сохранить ранее созданную нормативную форму цилиндров двигателя, вернуть оптимальную шероховатость, производят хонингование, которое обладает большей точностью и эффективностью в сравнении с ранее применявшимися операциями по доводке: полировка, притирка. После проведения хонингования за счёт быстрой приработки элементов двигателя повышается компрессия в цилиндрах, увеличивается срок эксплуатации до следующего капитального его ремонта, понижается расход моторного масла, прорыв газов в картер также уменьшается.
При такой обработке происходит образование на цилиндрах особой сетчатой структуры, заметной лишь при самом ближайшем рассмотрении. В неё попадает и удерживается больше масла, требуется это для увеличения смазки трущихся деталей.
Технология процесса
На первом этапе ведут черновую обработку всех цилиндров, здесь применяют только крупный абразив. Финишную обработку ведут на следующем этапе работ – применяя мелкозернистый абразив. Абразивами в процессе работ служат алмазные и керамические бруски. В качестве доводки иногда последним этапом проводят финишную чистку деталей абразивной пастой. Позволяет такое действие удалить все острые углы, зачистить впадины, оставшиеся после обработки. Так достигается значительная гладкость поверхностей цилиндров двигателя.
По завершении процесса требуется тщательно вымыть двигатель. Таким образом будут удалены металлические стружки, смыты остатки полировочных паст.
Преимущества
Преимущества применения:
- Не остаётся рваных, острых кромок на деталях конструкции двигателя после обработки;
- Отсутствуют деформированные участки;
- Восстанавливается глубина и ширина, которые должны быть однородными;
- Обеспечивает поршневым кольцам должное хорошее прилегание;
- Уменьшается износ двигателя;
- Предотвращается сухое трение пар;
- Упорядоченная шероховатость позволяет снизить износ деталей.
К самостоятельному ведению обработки цилиндров стоит прибегать лишь тогда, когда нет возможности провести станочную обработку. Проведённая своими руками процедура не позволяет создать правильную упорядоченную шероховатость. Здесь важны амплитуда движения дрели, характер движений, обязательно усилие нажима камней, производимое на стенки цилиндра, гильзы. Довести форму до идеала также трудно.

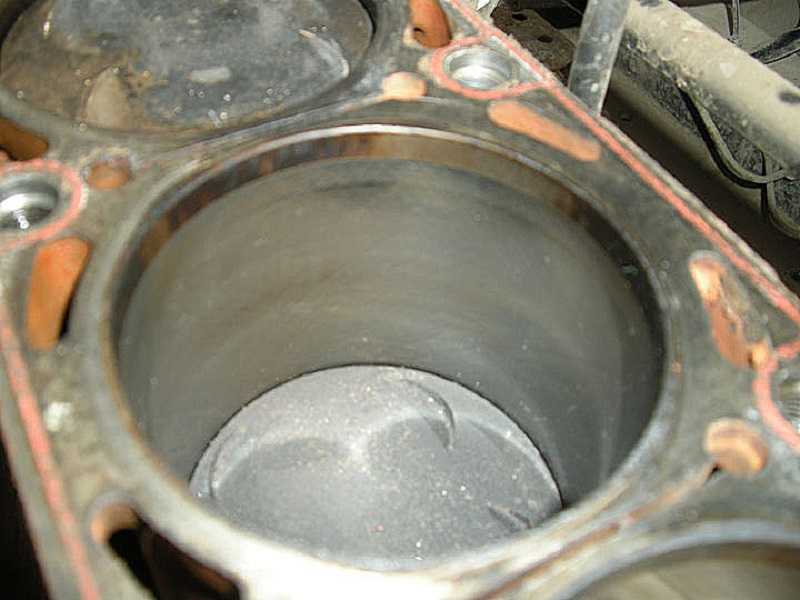

ДО процесса

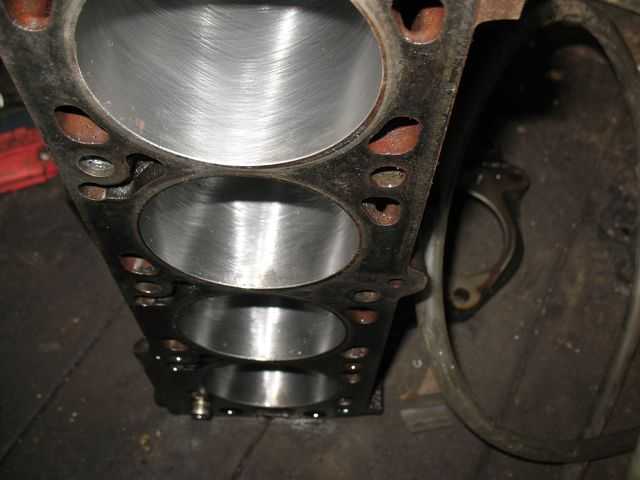

После процесса хонингования
Ручной точильный станокCBN – Wood Turners Wonders
CBN Ручной точильный станок – Wood Turners WondersПесок
180/220 (предзаказ, ожидается 24 февраля) 350/600 (предзаказ, ожидается 24 февраля) 1000/1200 (предзаказ, ожидается 24 февраля)
Выберите опцию
180/220 (предзаказ, ожидается 24 февраля) – 64,95$ 350/600 (предзаказ, ожидается 24 февраля) – 64,95$ 1000/1200 (предзаказ, ожидается 24 февраля) – 64,95$
Количество – +
Детали
Эти CBN ручные хонинговальные станки предназначены для заточки рубанков и предназначены для столяров.
- Стальной лист толщиной 1/4 дюйма
- 2,75″ x 8″ с покрытием из материала CBN – зернистость 180 с одной стороны / зернистость 220 с одной стороны, зернистость 350 с одной стороной / зернистость 600 с одной стороны или 1000 с 1 стороной / 1200 с одной стороны
Большинство столяров жалуются, что камни и алмазные пластины, используемые для заточки их рубанков, просто недостаточно длинные для получения хорошего хода. Что ж — проблема решена. Эти хоны негабаритные (и они стоят меньше, чем у моих конкурентов), они имеют полную длину 8 дюймов и ширину 2,75 дюйма, сделаны из толстой стали толщиной 1/4 дюйма. Сравните их с другими лицевыми пластинами длиной 6 дюймов и шириной 2 дюйма. широкий
Эти CBN ручные хонинговальные станки предназначены для заточки рубанков и предназначены для столяров.
- Стальной лист толщиной 1/4 дюйма
- 2,75″ x 8″ с покрытием из материала CBN – зернистость 180 с одной стороны / зернистость 220 с одной стороны, зернистость 350 с одной стороной / зернистость 600 с одной стороны или 1000 с 1 стороной / 1200 с одной стороны
Большинство столяров жалуются, что камни и алмазные пластины, используемые для заточки их рубанков, просто недостаточно длинные для получения хорошего хода. Что ж — проблема решена. Эти хоны негабаритные (и они стоят меньше, чем у моих конкурентов), они имеют полную длину 8 дюймов и ширину 2,75 дюйма, сделаны из толстой стали толщиной 1/4 дюйма. Сравните их с другими лицевыми пластинами длиной 6 дюймов и шириной 2 дюйма. широкий
Могу ли я отправить онлайн-заказ за границу?
Да, однако международные тарифы на доставку обычно выше, и онлайн-расчеты могут быть сложными. Пожалуйста, позвоните или напишите нам, чтобы узнать стоимость доставки, чтобы уточнить тарифы на доставку по конкретным международным направлениям.
Могу ли я отправить онлайн-заказ на адреса APO/FBO?
Да, доставка по адресам APO/FBO не вызывает затруднений.
Могу ли я заказать доставку на почтовый ящик? Коробка?
Да, мы можем отправить на почтовый адрес. Коробка через USPS.
Каковы ваши тарифы на доставку?
Стоимость доставки зависит от фактического веса, размеров и пункта назначения вашего заказа. Мы используем таблицы доставки, предоставленные FedEx, UPS и USPS, для расчета стоимости доставки, взимаемой с вашего заказа. Ваш заказ будет отправлен с нашего склада, расположенного в Гейнсвилле, штат Джорджия, или любого из наших партнеров-поставщиков. Окончательная стоимость доставки рассчитывается в процессе оформления заказа после ввода пункта назначения доставки. Если вы считаете, что стоимость доставки, рассчитанная для вашего заказа, кажется неточной, пожалуйста, свяжитесь с нами для проверки.
Могу ли я забрать свой заказ со склада и избежать доставки?
Да! Если вы находитесь поблизости, посетите наш склад, чтобы забрать свой заказ и избежать дополнительных расходов на доставку.
Какими перевозчиками вы отправляете заказы?
Большинство наших посылок отправляются FedEx, UPS или USPS.
Могу ли я отслеживать свой заказ онлайн?
Да! Как только заказ будет отправлен, вы получите электронное письмо с подтверждением доставки и информацией об отслеживании.
Сколько времени займет доставка моего заказа?
Заказы обычно обрабатываются и отправляются в течение 1–3 рабочих дней.
Должен ли я подписывать свой заказ?
Обычно более дорогие заказы (шлифовальные машины, респираторы и т. д.) требуют подписи при доставке. Если вы считаете, что ваше местоположение безопасно для неподписанных доставок, сообщите нам, что вы не хотите расписываться за доставку. Покупатель берет на себя риск потери товара, если он просит не расписываться о доставке.
Если вы хотите вернуть или обменять свой заказ по какой-либо причине, мы здесь, чтобы помочь! Предлагаем бесплатный возврат или обмен бракованных изделий в течение 30 дней с момента получения вашего заказа. Гарантии на продукты зависят от продукта. Если вы недовольны своим продуктом, вы можете вернуть его в течение 14 дней, чтобы получить полный возврат средств или кредит в магазине, в зависимости от того, что вы выберете. Все возвраты исправных продуктов должны быть отправлены за счет клиента. Вы можете вернуть товар за кредит магазина , a за другой продукт или за возмещение исходным способом оплаты.
Обратите внимание на следующие исключения из нашей политики возврата и обмена:
- Из-за особенностей респираторов Sundstrom они не подлежат возврату, если только они не имеют дефектов.
Проблемы с гарантией Rikon Machinery не могут быть возвращены в WoodTurners Wonders, но должны решаться в гарантийном отделе Rikon. Окажем помощь при необходимости. Клиенты должны связаться с производителем по поводу проблем, связанных с этими продуктами.
- Продукты Clearance или Factory Second не могут быть возвращены. Все продажи являются окончательными.
- Товары должны быть возвращены в оригинальной упаковке.
- За исключением Sundstrom и Rikon, если у вас есть продукт, нуждающийся в ремонте или замене, вас могут попросить вернуть в Woodturners Wonders за ваш счет, чтобы мы могли исправить его для вас. Они обрабатываются в каждом конкретном случае, поэтому, пожалуйста, позвоните по телефону, если у вас есть проблема.
Дополнительная информация:
- Возврат средств будет осуществлен после прибытия возвращенных товаров на наш склад
- Стоимость доставки возвращаемых исправных товаров оплачивается покупателем
- Свяжитесь с нами по телефону 678.
400.8181 для получения инструкций по возврату поврежденных или утерянных товаров или по любым другим вопросам, которые могут у вас возникнуть.
- Наш обратный адрес:
Woodturners Wonders
5230 Clarks Bridge Road
Gainesville, GA, 30506
Хонинговальное оборудование | Цилиндрические хонинговальные станки и ручные хонинговальные станки
Эл.0004 Наш стол для разборки/сборки цилиндров Heavy Duty и инструменты, предназначенные для цилиндров диаметром от 24 до 30 дюймов. Стол спроектирован с верхней направляющей, измененной с 3/4 дюйма на 1-1/4 дюйма, и имеет длину 26,5 футов. Вспомогательный цилиндр для разборки и повторной сборки, 24-дюймовые тройные цепные тиски для тяжелых условий эксплуатации, система повышения давления и инструмент для снятия гаек 70K были разработаны в сочетании со столом для разборки для тяжелых условий эксплуатации. -D-HD26
Мы принимаем:
Наше оборудование для хонингования цилиндров разработано с учетом требований мастерской по восстановлению гидравлики.
Hone состоит из двух секций (силовая часть и цилиндрическая часть). Каждый раздел состоит из прочная трубчатая стальная рама размером 2 x 4 дюйма, длина которой соответствует вашим спецификациям (с шагом 5 футов), с выравнивающей опорой основания и боковые панели.
Хонинговальные станки Особенности и опции
Силовая секция
Привод:
- Горизонтальная каретка, состоящая из четырех (4) линейных направляющих с тефлоновым покрытием подшипники (A), установленные на двух (2) 1½ дюйма, отшлифованных и отполированных рельсы.
- Реечная система (B), приводимая в действие гидравлическим двигателем, приводит в движение длина приводной секции. Это обеспечивает прочный, без плети, горизонтальный привод.
- Опорная плита, на которой установлен гидравлический привод, хонинговальный двигатель и
установлены электрические регуляторы.
- Защита кабеля и шлангов с направляющей Igus.
Гидравлическая система
Гидравлический силовой агрегат состоит из насоса переменной производительности с компенсацией давления, установленного на торце «С». 7-1/2 л.с. TEFC, трехфазный двигатель (A) с 40 гал. резервуар (B) , коллектор и два направляющих клапана. Этот блок управляет два гидромотора используются для перемещения и вращения головки и охлаждаются воздухо-масляным охладителем (С) . Оба подачи и скорости полностью регулируются за счет использования регулирующих клапанов на каждом контуре.
Хонинговальная головка
Хонинговальная головка состоит из линейной направляющей с регулировкой по вертикали на 17 дюймов и
гидравлический приводной двигатель, который подходит для любого хонинговального инструмента. Голова регулируется вверх или вниз
для выравнивания хонинговального двигателя с центром хонингуемого цилиндра.
Электрический блок
Электрический блок включает программируемый логический контроллер (ПЛК), шаг понижающий трансформатор, реле, пускатель двигателя и кнопки в функциональную и удобно расположенный корпус.
Секция цилиндра
Рама секции цилиндра включает дренажный поддон во всю длину, как часть конструкции. Сливной поддон собирает хонинговальное масло, в резервуар для масла для хонингования и используйте систему осаждения шлама для удалить хонинговальный осадок.
Основания выравнивающих ножек через каждые 5 футов обеспечивают метод монтажа и выравнивание секции цилиндра. Боковые панели крепятся болтами для легкого доступа где необходимо.
Система масляного насоса для хонингования
Система насоса для хонинговального масла с большим объемом включена для обеспечения
непрерывный поток масла для резки и промывки во время хонингования
процесс. Трубный коллектор проходит по длине секции цилиндра,
с масляными форсунками, установленными на коротких гибких шлангах через каждые 3 фута, чтобы обеспечить
простой и эффективный способ закачки хонинговального масла в цилиндр
трубка. Простая и эффективная система осаждения удаляет шлам из
хонинговальное масло, когда оно возвращается в основной бак.
Два роликовых бандажа предназначены для содержания хонинговальных масел и обеспечить чистую систему хонингования без разбрызгивания. Эти капюшоны катятся длина хона и/или может быть снята для облегчения установки и удаление цилиндра без препятствий.
Устройство автоматического натяжения
Устройство MS&D включает электронное натяжение. Переменное напряжение механизм сцепления может устранить необходимость ручной регулировки камня напряжение. Эта система адаптируется к стандартным хонинговальным инструментам Sunnen.
MSD-H-PC — это программируемый контроллер, который будет контролировать
оборотов двигателя и контролировать время цикла и настройки времени задержки.
ПЛК позволит вам установить параметры хонингования с согласованностью для обработки
повторяющиеся работы и получать надежные результаты.
В качестве опции доступно дистанционное управление по кабелю (MSD-H-R), позволяющее оператору для управления кнопками толчковой подачи при перемещении магнитных упоров на обоих концах секция цилиндра. Это облегчит настройку, особенно на длинных цилиндрах.
Измеритель оборотов помогает оператору поддерживать правильную скорость резания для максимальный срок службы камня и эффективное режущее действие.
Цепные тиски Ridgid и опорный V-образный вырез из нейлона высокой плотности входят в комплект поставки.
Алмазные камни для заточки MSD-H-30/40, 60/80, 280S
Мы производим набор камней CBN, которые подходят для Sunnen Держатели ARN master для четырех (4) хонинговальных брусков. Наш камень наборы, изготовленные из боразона, долговечнее оксида алюминия камней более чем в 100 раз. Дополнительный камень площадь также увеличивает скорость съема материала.
MSD-H-PHH | Портативный ручной точильный станок
Ручное хонингование может быть практичной и экономичной альтернативой машинному хонингованию. Машинное обслуживание и дизайн имеет
разработала портативную систему хонингования, которая обеспечит надлежащий поток масла для хонингования, фильтрацию и локализацию.
Наиболее важным фактором для получения хорошей отделки наряду с удалением материала в процессе ручного хонингования является промывка, смазка и охлаждение, обеспечиваемые хонинговальным маслом. Непрерывный поток масла удаляет отработанный абразив и материал. Если этот материал накапливается, он вызывает чрезмерный износ камня и его остекление. Это приведет к удалению материала. Хорошая отделка может быть достигнута только при использовании чистого масла и смазывающей способности, которую обеспечивает масло.
Характеристики портативного ручного хонинговального станка
- (A) Хонинговальные ролики на четырех роликах с центрированием на цилиндре с помощью нашего стандартного стола для разборки MSD-D.
- (B) Подъемный щиток предотвращает разбрызгивание хонинговального масла.
- (C) Резервуар, насос и переключатель вдвигаются и выдвигаются из приспособление для удобства уборки.
- (D) Гибкое магнитное основание удерживает подающий шланг сзади порт цилиндра.
- (E) Отработанное масло проходит через фильтровальную бумагу перед возвращение в танк. Пластиковая сетка под бумагу обеспечивает хороший возврат потока. Сетка покрывает магнитный листовой материал, который соберет любые мелкие железные материал. Эта трехкомпонентная система фильтрации обеспечивает чистоту масла. перекачивается в процессе хонингования.
MSD-H-PHHD | Портативный ручной хонинговальный привод
Ручной хонинговальный привод MSD-PHHD используется для привода хонинговального инструмента Sunnen для очистки или изменения размеров гидравлических
трубки цилиндров. Пневматический приводной двигатель, адаптер оправки Sunnen ANR-110 и регулировка ручного тормоза
интегрированы в простой и эргономичный корпус.
