Цилиндрический хвостовик | Системы крепления инструмента
Цилиндрический хвостовик

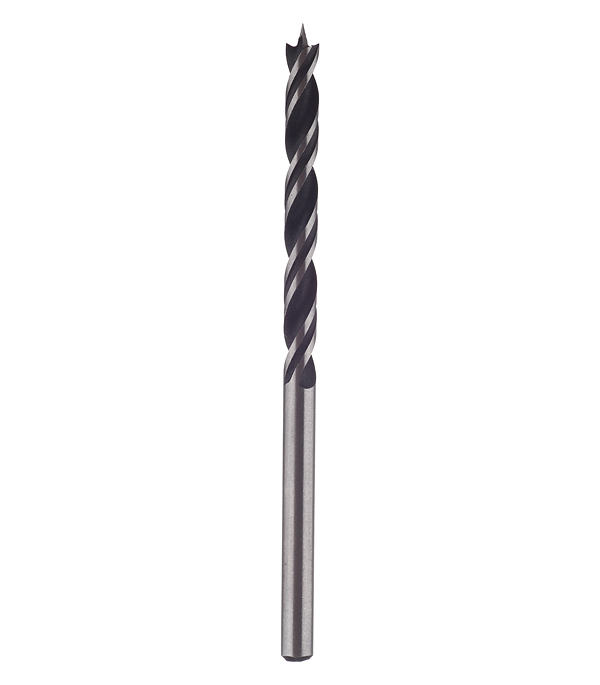

Цилиндрический хвостовик довольно распространен у режущих инструментов. Диаметры цилиндрических хвостовиков принимаются по нормальному ряду в пределах от 2 до 70 мм согласно ОСТ НКМ 4044. Этот ряд не распространяется на сверла, и другие инструменты, у которых диаметр хвостовика совпадает с диаметром цилиндрической рабочей части. Такое исключение необходимо с целью облегчения технологии их изготовления.
Цилиндрический хвостовик применяется или без всяких других крепежных элементов, или чаще всего в сочетании с ними. В первом случае крепление и передача крутящего момента осуществляются за счет трения между цилиндрическими поверхностями хвостовика и патрона. Из-за недостаточной силы зажима цилиндрический хвостовик применяется только для инструментов малых диаметров, например для сверл диаметром от 2 до 20 мм. При повышенных режимах резания, во избежание проворачивания сверла в патроне во время сверления, рекомендуется применять сверла, начиная с диаметра свыше 3 мм,с поводком (рис.
Рис. 17. Крепление сверл малых размеров
Все типы изготовляются с цилиндрическим хвостовиком. Некоторые из них, например комбинированные для одновременной обработки и расширения под углом 120°, снабжены режущей частью на обоих концах цилиндрического стержня.
Цилиндрический хвостовик редко применяется для других инструментов из-за малой надежности крепления. Он охватывает только машинные небольших диаметров от 3 до 9 мм, цилиндрические и шпоночные диаметром от 3 до 20 мм, метчики гаечные станочные и гаечные с изогнутым хво стом.

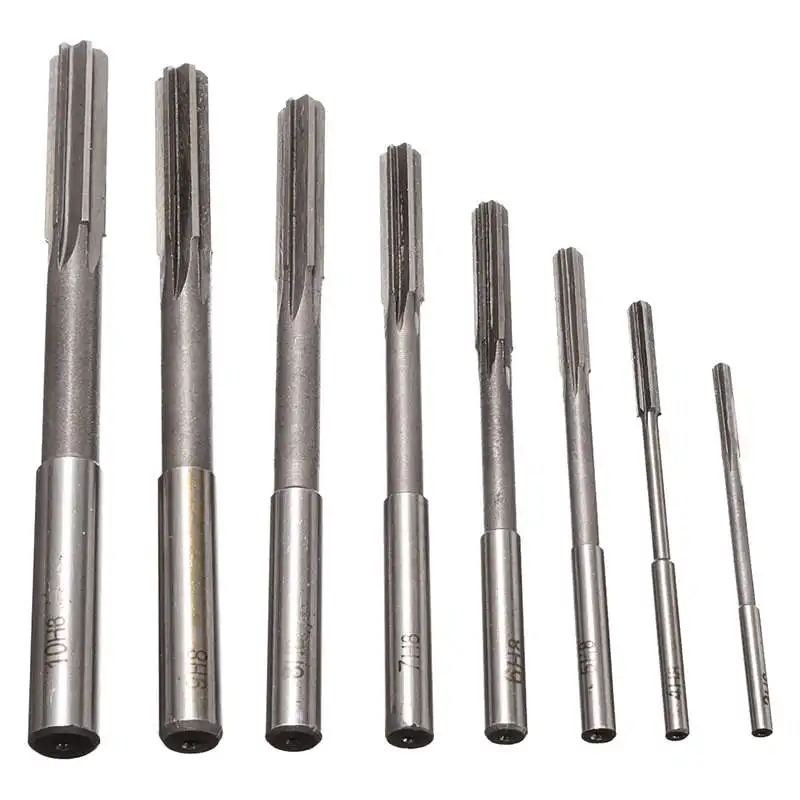

Крепление сверл и разверток малого диаметра
Сверла и развертки мелких размеров с 0,1 до 1,0 мм выполняются с утолщенным цилиндрическим хвостовиком диаметром 1,2 мм для всех размеров с наружным центром 75° и переходным конусом 30° (рис. 17, б). Утолщенный хвостовик обеспечивает более надежное крепление. В качестве дополнительного крепежного элемента используется квадрат с размерами а х h, который нашел широкое распростране ние для метчиков и разверток (рис. 18, а). Для уменьшения номен клатуры воротков и патронов номинальные размеры квадратов стандартизованы (ГОСТ 9523-60) в пределах 1,1-76 мм. Каждый квадрат охватывает возможно большее количество близких между собой диаметров хвостовиков. Для устранения забивания ребер на квадратах предусмотрены фаски, ширина которых колеблется
Рис. 18. Квадраты для инструментов
в небольших пределах. Для мелких метчиков ручных и гаечных диаметром от 2 до 2,6 мм и машинных диаметром от 3 до 5 мм хвостовик делается больше рабочей части.
Крепление машинных метчиков
Хвостовики машинных метчиков выполняются на практике по-разному в зависимости от конструкции патрона. Однако в связи с широким внедрением быстросменных патронов принят хвостовик, снабженный, помимо квадрата, еще и кольцевой выточкой (рис. 18,6) или двумя лысками (срезами).
Все концевые инструменты с цилиндрической или конической рабочей частью снабжаются на обоих торцах центровыми отверстиями, основные размеры которых обозначены буквами (рис. 19, а). Они являются базами при изготовлении, контроле и переточках в процессе эксплуатации. Во избежание повреждения конической поверхности предусмотрена другая его форма – с предохранительным конусом (рис. 19, б). Основной конус делается под углом 60°, а предохранительный -под углом 120°. Центровые отверстия изготовляются по нормальному ряду, установленному стандартом (ОСТ НКМ 4044).
Для инструментов с канавками (метчики, и т. п.) центровые отверстия выбираются с учетом толщины стенки от наибольшего диаметра основного конического отверстия до диаметра сердцевины инструмента.
Для инструментов, у которых наименьший диаметр цилиндра (рабочей части или хвостовика) равен меньше 10 мм, торцы изготовляются с наружными центрами, выполненными под углом 75° (рис. 19, в).
Для быстрой смены зенкеров, комбинированных и специальных инструментов применяются хвостовики различных конструкций.
Рис. 19. Центры для инструментов
На рис. 20 представлена одна из удачных конструкций хвостовиков и отверстий для них. Размеры их стандартизованы (ГОСТ 3009-57). Хвостовики (рис. 20) диаметром от 10 до 50 мм снабжены кольцевой канавкой 1, плоскостью 2, указанной размером Н и радиусным пазом 3 шириной Ь. В корпусе патрона запрессован штифт 4 и предусмотрено фиксационное устройство, состоящее из штифта 5 и кольцевой пружины 6.
Рис. 20. Быстросменный патрон для концевых инструментов
Хвостовик инструмента вставляется в патрон в положение 1. Плоскость 2 свободно проходит под штифтом 4. Штифт 5 под действием пружины 6 заскакивает в кольцевую канавку 1, фиксируя правильное положение инструмента. При вращении шпинделя с патроном штифт 4 заходит в паз 3, захватывает хвостовик и осуществляет рабочее движение зенкера (положение II). Фиксационное устройство предохраняет инструмент от выпадания и обеспечивает быстрое и удобное закрепление хвостовика в патроне. От рабочего требуется только ввести хвостовик в патрон. При повороте шпинделя штифт патрона, входя в паз, сам захватывает и ведет . В практике применяется как штифтовый, так и шариковый фиксатор.
Цилиндрические хвостовики с успехом заменяют конические, в особенности на станках с вертикальным шпинделем. Преимущества их заключаются в простоте и быстроте , а также в экономии материала, так как цилиндрические хвостовики в 2-3 раза короче соответствующих конических. Однако цилиндрический хвостовик не может обеспечить по сравнению с коническим лучшее центрирование инструмента и более качественно обрабатываемую поверхность. Поэтому этот тип крепления можно рекомендовать для менее ответственной работы.
Похожие материалы
Результаты поиска
Сверло по металлу, 3,2 мм, HSS, нитридтитановое покрытие, шестигранный хвостовик. MATRIX
ME-717322
Сверло по металлу изготовлено из инструментальной легированной стали. Поверхность сделана из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.
: 3,2
- Длина, мм.: 85
Цена: 46,25 руб / шт
Сверло по металлу, 3 мм, HSS, нитридтитановое покрытие, шестигранный хвостовик. MATRIX
ME-717302
Сверло по металлу изготовлено из инструментальной легированной стали. Поверхность сделана из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.: 3
- Длина, мм.: 82
Цена: 54 руб / шт
Сверло по металлу, 2,5 мм, HSS, нитридтитановое покрытие, шестигранный хвостовик. MATRIX
ME-717252
Сверло по металлу изготовлено из инструментальной легированной стали. Поверхность сделана из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.: 2,5
- Длина, мм.: 78
Цена: 45 руб / шт
Сверло по металлу, 2 мм, HSS, нитридтитановое покрытие, шестигранный хвостовик. MATRIX
ME-717202
Сверло по металлу изготовлено из инструментальной легированной стали. Поверхность сделана из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.: 2
- Длина, мм.: 70
Цена: 39 руб / шт
Сверло по металлу, 10 мм, HSS, нитридтитановое покрытие, шестигранный хвостовик. MATRIX
ME-717952
Сверло по металлу изготовлено из инструментальной легированной стали.
Поверхность сделана из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.: 10
- Длина, мм.: 133
Цена: 154 руб / шт
Сверло по металлу, 10 мм, HSS, нитридтитановое покрытие, цилиндрический хвостовик. MATRIX
ME-717950
Изготовлено из инструментальной легированной стали. Поверхность сверла из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.: 10
- Длина, мм.: 133
Цена: 167 руб / шт
Сверло по металлу, 9 мм, HSS, нитридтитановое покрытие, цилиндрический хвостовик.
MATRIX
ME-717900
Изготовлено из инструментальной легированной стали. Поверхность сверла из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.: 9
- Длина, мм.: 123
Цена: 124 руб / шт
Сверло по металлу, 8 мм, HSS, нитридтитановое покрытие, цилиндрический хвостовик. MATRIX
ME-717800
Изготовлено из инструментальной легированной стали. Поверхность сверла из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.: 8
- Длина, мм.: 115
Цена: 108 руб / шт
Сверло по металлу, 7,5 мм, HSS, нитридтитановое покрытие, цилиндрический хвостовик.
MATRIX
ME-717750
Изготовлено из инструментальной легированной стали. Поверхность сверла из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.: 7,5
- Длина, мм.: 109
Цена: 90 руб / шт
Сверло по металлу, 6,5 мм, HSS, нитридтитановое покрытие, цилиндрический хвостовик. MATRIX
ME-717650
Изготовлено из инструментальной легированной стали. Поверхность сверла из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.: 6,5
- Длина, мм.: 101
Цена: 76,25 руб / шт
-
Сверло по металлу, 6 мм, HSS, нитридтитановое покрытие, цилиндрический хвостовик.
MATRIX
ME-717600
Изготовлено из инструментальной легированной стали. Поверхность сверла из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.: 6
- Длина, мм.: 92
Цена: 67,50 руб / шт
Сверло по металлу, 5,5 мм, HSS, нитридтитановое покрытие, цилиндрический хвостовик. MATRIX
ME-717550
Изготовлено из инструментальной легированной стали. Поверхность сверла из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.: 5,5
- Длина, мм.: 92
Цена: 63,75 руб / шт
Сверло по металлу, 5 мм, HSS, нитридтитановое покрытие, цилиндрический хвостовик.
MATRIX
ME-717500
Изготовлено из инструментальной легированной стали. Поверхность сверла из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.: 5
- Длина, мм.: 86
Цена: 52,50 руб / шт
Сверло по металлу, 4,8 мм, HSS, нитридтитановое покрытие, цилиндрический хвостовик. MATRIX
ME-717480
Изготовлено из инструментальной легированной стали. Поверхность сверла из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.: 4,8
- Длина, мм.: 86
Цена: 52,50 руб / шт
Сверло по металлу, 4,5 мм, HSS, нитридтитановое покрытие, цилиндрический хвостовик.
MATRIX
ME-717450
Изготовлено из инструментальной легированной стали. Поверхность сверла из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.: 4,5
- Длина, мм.: 80
Цена: 48,75 руб / шт
Сверло по металлу, 4 мм, HSS, нитридтитановое покрытие, цилиндрический хвостовик. MATRIX
ME-717400
Изготовлено из инструментальной легированной стали. Поверхность сверла из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.: 4
- Длина, мм.: 75
Цена: 51 руб / шт
Сверло по металлу, 3,5 мм, HSS, нитридтитановое покрытие, цилиндрический хвостовик.
MATRIX
ME-717350
Изготовлено из инструментальной легированной стали. Поверхность сверла из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.: 3,5
- Длина, мм.: 70
Цена: 46,50 руб / шт
Сверло по металлу, 3,2 мм, HSS, нитридтитановое покрытие, цилиндрический хвостовик. MATRIX
ME-717320
Изготовлено из инструментальной легированной стали. Поверхность сверла из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.: 3,2
- Длина, мм.: 65
Цена: 45 руб / шт
Сверло по металлу, 3 мм, HSS, нитридтитановое покрытие, цилиндрический хвостовик.
MATRIX
ME-717300
Изготовлено из инструментальной легированной стали. Поверхность сверла из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.: 3
- Длина, мм.: 61
Цена: 43,50 руб / шт
Сверло по металлу, 2,5 мм, HSS, нитридтитановое покрытие, цилиндрический хвостовик. MATRIX
ME-717250
Изготовлено из инструментальной легированной стали. Поверхность сверла из титаносодержащего сплава, что значительно повышает эксплуатационные Характеристики: сверл по металлу.
- Бренд: MATRIX
- Тип изделия: Дрели и оснастка
- Материал обработки: Металл
- Диаметр, мм.: 2,5
- Длина, мм.: 57
Цена: 36 руб / шт
сверла с коническим и цилиндрическим хвостовиком виды и размеры
Цена:
от: до:
Название:
Артикул:
Текст:
Выберите категорию:
Все Абразивный инструмент ANDRE Абразивный инструмент» Абразивный инструмент на керамической связке»» Шлифовальные круги тип 1( прямой профиль) 25А (белые)»» Шлифовальные круги тип 1( прямой профиль) 63С (зеленые)»» Шлифовальные круги тип 11( чашечные конические) 25А (белые)»» Шлифовальные круги тип 11( чашечные конические) 63С (зеленые)»» Шлифовальные круги тип 12( тарельчатые плоские) 25А (белые)»» Шлифовальные круги тип 12( тарельчатые плоские) 63С (зеленые)»» Шлифовальные круги тип 14( тарельчатые) 25А (белые)»» Шлифовальные круги тип 14( тарельчатые) 63С (зеленые)»» Шлифовальные круги тип 6»» Бруски» Инструмент на бакеллитовой связке»» Круги отрезные армированные по черным, цветным металлам и нержавеющим сталям тип 41»» Круги отрезные армированныепо бетону (камню, кирпичу) тип 41»» Круги зачистные армированные тип 1 (прямой профиль)»» Сегменты шлифовальные»» Круги отрезные не армированные»» Круги для заточки пил тип 3 (конический профиль) »» Круги зачистные не армированные тип 1 (прямой профиль)» Инструмент на гибкой основе»» Наждачная бумага»»» Наждачная бумага в рулонах»»» Наждачная бумага в листах»» Лепестковые круги КЛТ»» Лепестковые круги КЛ»» Лепестковые круги КЛО»» Фибровые диски»» Клетированные диски»» Ленты бесконечные»» Шлифблоки» Паста ГОИ» Вулканитовые круги» Тигли Алмазный инструмент и инструмент из СТМ» Карандаши алмазные правящие» Круги алмазные» Бруски алмазные правящие» Круги эльборовые» Надфили алмазные» Паста алмазная» Сверла алмазные» Сверла алмазные трубчатые» Стеклорезы алмазные Измерительный инструмент» Штангенциркули» Измерительные приборы» Калибры»» Гладкие калибры-пробки»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr» Концевые меры длины» Линейки металлические» Рулетки» Угольники слесарные КЛЕЙМА HEIDENPETER» КЛЕЙМА БУКВЕННЫЕ» КЛЕЙМА ЦИФРОВЫЕ» НАБОРЫ ПУАНСОНОВ С ДЕРЖАТЕЛЯМИ» ГОЛОВКИ НУМЕРАЦИОННЫЕ серии "Compact Marker"» ДЕРЖАТЕЛИ ДЛЯ КЛЕЙМ Металлорежущий инструмент» Сверла»» Сверла с коническим хвостовиком ГОСТ 10903-77»» Сверла с коническим хвостовиком длинные, ГОСТ 12121-77»» Сверла с цилиндрическим хвостовиком средней серии, ГОСТ 10902-77»» Сверла с цилиндрическим хвостовиком длинной и удлиненной серий, ГОСТ 886-77 »» Центровочные сверла ГОСТ 14952-75, ТУ 2-3912-001, DIN 333»» Сверла монолитные твердосплавные с цилиндрическим хвостовиком ГОСТ 17274-71»» Наборы сверл»» Сверла для печатных плат»» Ступенчатые сверла для листовых материалов»» Сверла с центральной вставкой по DIN-1897 »» Сверла двухсторонние» Метчики»» Метчики с метрической (М) резьбой»»» Метчики гаечные прямые и изогнутые»»» Метчики машинно-ручные ГОСТ 3266-81»»» Метчики ручные»» Метчики с трубной цилиндрической (G) резьбой»» Метчики с трубной конической (Rc) резьбой ГОСТ 6227-80»» Метчики с дюймовой резьбой»» Метчики с дюймовой конической (К) резьбой ГОСТ 6227-80» Развертки»» Развертки ручные»» Развертки машинные» Фрезы»» Борфрезы»» Фрезы дисковые отрезные ГОСТ 2679-93»» Фрезы для пазов шпонок сегментных ГОСТ 6648-79»» Фрезы концевые с коническим хвостовиком ГОСТ 170»» Фрезы концевые с цилиндрическим хвостовиком ГОСТ 1702»» Фрезы модульные»» Фрезы монолитные (концевые и шпоночные)»» Фрезы торцевые»» Фрезы трехсторонние»» Фрезы цилиндрические»» Фрезы шпоночные»» Фрезы червячные»» Фрезы радиусные выпуклые и вогнутые» Круглые плашки»» Плашки круглые коническая трубная (Rc) резьба ГОСТ 6228-80»» Плашки круглые коническая дюймовая (К) резьба ГОСТ 6228-80»» Плашки круглые трубная цилиндрическая (G) резьба ГОСТ 6357-81»» Плашки круглые метрическая (М) резьба ГОСТ 9740-73» Пластины твердосплавные»» Напайные пластины»» Сменные пластины» Ножевочные полотна» Токарные резцы»» Резцы отрезные ГОСТ 18884-73»» Резцы подрезные отогнутые ГОСТ 18880-82»» Резцы проходные отогнутые ГОСТ 18877-82»» Резцы проходные прямые ГОСТ 18878-73»» Резцы проходные упорные отогнутые ГОСТ 18879-73»» Резцы проходные упорные прямые ГОСТ 18879-73»» Резцы расточные ГОСТ 18882-73, ГОСТ 18883-73»» Резцы резьбовые ГОСТ 18876-73»» Канавочные резцы»» Резцы левые» Сегментные пилы и сегменты к ним» Гребенки плоские к резьбонарезным головкам Металлорежущий инструмент FANAR» Метчики»» М, Mf- метрическая основная и метрическая мелкая резьба»»» Машинные метчики»»»» Серия MasterTAP»»»» Серия 800»»»» Серия 800X»»»» Серия INOX (для обработки нержавеющих сталей)»»»» Метчики для левой резьбы LH»»»» Серия 1400»»»» S-NC серия (для использования в станках с ЧПУ и ОЦ)»»»» Серия FAN (для обработки сталей, нержавейки, чугуна)»»»» Серия WGN ( метчики-раскатники)»»»» Серия AL (для обработки алюминия)»»»» Серия GAL (для обработки алюминиевых сплавов)»»»» Серия Az (с шахматным расположением зубов)»»»» Серия EL (сверхдлинные метчики для глубоких отверстий)»»»» Серия FAN-Ni (для обработки никеля и жаропрочных сплавов на его основе)»»»» Серия GG (для обработки чугуна)»»»» Серия Ti (для обработки титана, никеля, бронзы, легированных и нержавеющих сталей)»»»» Серия Ms (для обработки меди, бронзы, латуни)»»»» Серия HRC 50 (для обработки материалов с твердостью до 50HRC)»»» Машинно-ручные (машинные) однопроходные метчики»»» Машинно-ручные ( ручные) комплектные метчики»»»» HSS машинно-ручные ( ручные) комплектные метчики »»»» INOX машинно-ручные ( ручные) комплектные метчики»»»» HSS левые машинно-ручные ( ручные) комплектные метчики»»»» HRC40 машинно-ручные ( ручные) комплектные метчики»»» Гаечные метчики»»» Комбинированные метчики-сверла»»» Метчики-биты»» G- трубная цилиндрическая резьба»» UNC- унифицированная американская дюймовая резьба с крупным шагом»» UNF- унифицированная американская дюймовая резьба с мелким шагом»» BSW- дюймовая резьба Витуорта с крупным шагом»» BSF- дюймовая резьба Уитворта с мелким шагом»» NPT- дюймовая коническая резьба»» Pg – трубопроводная резьба»» Rc – трубная коническая резьба»» Vg- вентильная резьба» Сверла спиральные ц/х по нержавеющим сталям DIN-338 серия INOX» Плашки круглые»» М- метрическая основная и Mf- метрическая мелкая резьба»»» Плашки круглые серия 800 правая метрическая резьба»»» Плашки круглые серия 800 левая метрическая резьба»»» Плашки круглые серии INOX (для обработки нержавеющих сталей) метрическая резьба»» G- трубная цилиндрическая резьба »»» Плашки круглые для трубной цилиндрической резьбы G cерия 800»»» Плашки круглые для трубной цилиндрической резьбы G серия INOX (для обработки нержавеющих сталей)»» Плашки круглые для американской унифицированной дюймовой резьбы UNC с крупным шагом»» Плашки круглые для американской унифицированной дюймовой резьбы UNF с мелким шагом»» Плашки круглые для дюймовой резьбы BSW ( дюймовая резьба Уитворта с крупным шагом)»» Плашки круглые для дюймовой резьбы BSF ( дюймовая резьба Уитворта с мелким шагом)»» NPT- американская коническая трубная резьба»» Pg – трубопроводная резьба»» R – трубная коническая резьба»» Vg – вентильная резьба» Воротки для метчиков и плашек» Калибры»» Гладкие калибры-пробки»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr» Наборы резьбонарезного инструмента» Станочная оснастка» Твердосплавные фрезы» Фрезы из быстрорежущей стали» Зенковки с направляющей» Зенковки» Конические развертки 1:16 Сверхдлинные сверла для металла и нержавеющей стали Сверла производства WIERTLA BAILDON» Сверла с к/х шлифованные HSS, NWKc, DIN 345» Сверла с к/х по нержавеющей стали серии INOX » Сверла с ц/х вальцованные HSS, светлые NWKa, DIN 338» Сверла с ц/х шлифованные HSS, длинные , DIN 340» Сверла с ц/х шлифованные HSSCo5, длинные , DIN 340, для нержавеющей стали» Сверла с проточенным хвостовиком» Сверла для высверливания точечной сварки Оснастка для электро-бензо-пневмоинструмента» Оснастка для перфораторов»» Буры для перфораторов SDS+»» Буры для перфораторов SDSmax»» Пики, долота, зубила, переходники для перфораторов » Биты для шуруповертов»» Биты, насадки, головки, держатели USH»» Биты, насадки, головки, держатели ПРАКТИКА» Коронки биметаллические» Коронки твердосплавные» Сверла по кирпичу и бетону твердосплавные» Сверла по стеклу и кафелю» Сверла по дереву»» Перовые сверла по дереву»» Сверла для мебельных стяжек»» Сверло по дереву 3-х заходное»» Сверло по дереву спиральное»» Винтовое сверло по дереву»» Сверла ФОРСТНЕРА»» Сверла фрезерные» Диски пильные с твердосплавными пластинками» Диски алмазные» Коронки алмазные» Корщетки для дрелей и шлифмашинок» Патроны и переходники для дрелей» Пилки для электролобзиков»» Пилки REBIR для электролобзиков »» Пилки BOSCH для электролобзиков»» Пилки ПРАКТИКА для электролобзиков» Полировальные приспособления» Аккумуляторы для электроинструмента» Ножи для электрорубанков» Наборы инструментов и приспособлений GRATTEC – инструменты для снятия заусенцев, фасок и шабрения поверхностей. Металлорежущий инструмент TIVOLY» Сверла по металлу средней серии»» Универсальные сверла для малых диаметров ( < 2.5 мм)»» Сверла c ц/х по металлу серия "FURIUS"»» Сверла c ц/х по металлу серия "T"»» Сверла с ц/х проточенным хвостовиком» Метчики машинные HSS» Метчики сверхдлинной серии» Сверла по металлу экстрадлинной серии» Зенковки с цилиндрическим хвостовиком» Воротки для плашек Станочная оснастка и приспособления» Воротки для метчиков и плашек» Станочные оправки тип 7711, тип 7616, тип 7626» Втулки переходные тип 1751, тип 1761, тип 5361, тип 1655, тип 1676» Цанги ER тип 7618» Патроны для сверлильных станков» Патроны токарные» Резьбонарезные патроны и головки» Тиски » Центры вращения и упорные Сварка и пайка» Все для сварки» Сварочные электроды» Сварочная проволока» Все для пайки Слесарно-монтажный инструмент» Головки сменные и приспособления к ним» Зубила слесарные» Кельмы» Стамески, долота» Клещи» Ключи»» Ключи динамометрические»» Ключи комбинированные»» Ключи накидные»» Ключи разводные»» Ключи рожковые»» Ключи свечные»» Ключи торцевые»» Ключи трубные (КТРы)»» Ключи шестигранные Г-образные» Молотки и кувалды» Наборы инструментов» Топоры » Надфили» Напильники»» Напильники квадратные»» Напильники круглые»» Напильники плоские»» Напильники полукруглые»» Напильники ромбические»» Напильники трехгранные»» Напильники для заточки цепей бензопил» Ножевки по металлу» Ножницы по металлу» Отвертки» Плоскогубцы, кусачки, и т.
д.» Струбцины» Степлеры ручные и скобы к ним» Пинцеты Средства индивидуальной защиты Электро- и бензоинструмент Ручной инструмент» Степлеры ручные механические и скобы» Различный ручной инструмент Смазочные материалы
Производитель:
ВсеABRABOROANDRE abrasive articlesAPX TechnologieASKAYNAK, ТурцияBISON-BIALBOSCHESABFANARFELO, ГерманияGLOBUS, ПольшаGRATTECHavera, ГерманияHeidenpeterHeller, ГерманияIZAR, ИспанияKARNASCHKEMMLERKULLENMP-SNOOK, ЛатвияOregonParitet, ЛатвияPFERDREBIR, ЛатвияSAIT, ИталияTaerosol OYTITEX+, ГерманияTIVOLYUSHWiertla BaildonWILPU, ГерманияYG-1ZM-KOLNOZPS-FNБАЗ (Белгород)БелоруссияБуревестник (Гатчина)ВМПАВТОГерманияЕСАБ-СВЭЛ (СПб)Каменец-ПодольскийКитайКМЗ (Копейск)КОМЗ (Каменск)КРИН (Киров)ЛАЗ (Луга)Межгосметиз (Мценск)МЕТАЛЛИСТ (Глазов)НИЗ (Новосибирск)ПМ (Рязань)ПРАКТИКАРоссияСеверсталь(Череповец)Северсталь-метиз(Орел)СМИ (Арефино)СПРИНТ (Москва)СтИЗСЭЗ (Сычевка)тестТруд (Вача)ЧИЗ (Челябинск)
Новинка:
Всенетда
Спецпредложение:
Всенетда
Результатов на странице:
5203550658095
Сверло по металлу 10 мм HSS цилиндрический хвостовик Matrix
Революционная, 1 ст1, с. Молоково (склад)
6:00 – 19:00
В наличии 84 шт
Фряновское шоссе , 1б ст1, г. Щелково
7:00 – 22:00
В наличии 35 шт
Школьная, 7, г. Пушкино, мкр-н Звягино
7:00 – 21:00
В наличии 31 шт
Садовая, 14уч61, г. Пушкино
8:00 – 21:03
В наличии 9 шт
микрорайон Восточный, 1а, г. Звенигород
7:00 – 22:00
В наличии 8 шт
Симферопольская, 4, г. Чехов, д. Манушкино
7:00 – 22:00
В наличии 5 шт
Революционная, 1 ст1, с. Молоково
7:00 – 22:00
В наличии 4 шт
Центральный квартал, 1, мкр-н Купелинка, д. Сапроново
8:00 – 21:03
В наличии 2 шт
Просвещения, 10 к2, г. Пушкино
8:00 – 21:03
В наличии 2 шт
Малая Бородинская, 1 к1, г. Мытищи
8:00 – 21:03
В наличии 1 шт
Литературный бульвар, 1, д. Мисайлово
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Центральная, 22, п. Володарского
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Молодежный бульвар, 15, д. Мисайлово
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Римский проезд, 3, п. Развилка
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Красина, 1в, г. Пушкино
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Советская, 69, г. Королев
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Центральная, 17, г. Щелково
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Полковника Романова, 5, г. Мытищи
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Центральная, 91, г. Мытищи, д. Пирогово
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Просторная, 10, МО, д. Путилково
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Пограничная, 28 к11, г. Сергиев Посад
Круглосуточно
Привезем послезавтра при заказе сегодня
Некрасова, 2 ст3в, г. Химки, мкр-н Сходня
7:00 – 22:00
Привезем 27 сентября при заказе сегодня
Добролюбова, 32 к2, г. Пушкино
8:00 – 21:03
Привезем 27 сентября при заказе сегодня
Исаева, 3б к2, г. Королев
8:00 – 21:03
Привезем 27 сентября при заказе сегодня
Инженерная, 21, г. Сергиев Посад
8:00 – 21:03
Привезем 27 сентября при заказе сегодня
Бульвар Зеленые аллеи, 2, г. Видное
8:00 – 21:03
Привезем 27 сентября при заказе сегодня
Ермолинская, 2, г. Видное
8:00 – 21:03
Привезем 27 сентября при заказе сегодня
Реутовская, 11, г. Балашиха
8:00 – 21:03
Привезем 27 сентября при заказе сегодня
Территория Вятичи снт, 185, п. Горки Ленинские
8:00 – 21:03
Привезем 28 сентября при заказе сегодня
Новотушинская, 1, д. Путилково
8:00 – 21:03
Привезем 28 сентября при заказе сегодня
Проспект Астрахова, 6, г. Мытищи
8:00 – 21:03
Привезем 28 сентября при заказе сегодня
Жирохова, 1, г. Лобня
8:00 – 21:03
Привезем 28 сентября при заказе сегодня
Богородский, 1, г. Щелково
8:00 – 21:03
Привезем 28 сентября при заказе сегодня
Мира, 35, г. Мытищи
8:00 – 21:03
Привезем 28 сентября при заказе сегодня
Московская, 83, г. Чехов
8:00 – 21:03
Привезем 28 сентября при заказе сегодня
Текстильная, 1б, г. Лобня
8:00 – 21:03
Привезем 28 сентября при заказе сегодня
Окружная, 13, г. Лобня
8:00 – 21:03
Привезем 28 сентября при заказе сегодня
Лунная, 33, г. Домодедово
8:00 – 21:03
Привезем 28 сентября при заказе сегодня
Микрорайон Парковый, 1 к1, г. Котельники
8:00 – 21:03
Привезем 28 сентября при заказе сегодня
Проспект Мира, 17а, г. Фрязино
8:00 – 21:03
Привезем 28 сентября при заказе сегодня
Пятницкая, 14, р-н Отрадное
8:00 – 21:03
Привезем 28 сентября при заказе сегодня
Осташковское шоссе, 22к4, г. Мытищи
8:00 – 21:03
Привезем 28 сентября при заказе сегодня
Пограничная, 28, г. Сергиев Посад
8:00 – 21:03
Привезем 28 сентября при заказе сегодня
Ситьково, 30а, г. Лосино-Петровский
8:00 – 21:03
Привезем 28 сентября при заказе сегодня
Красногорский бульвар, 11, г. Красногорск
8:00 – 21:03
Привезем 29 сентября при заказе сегодня
Сходненская, 8, д. Путилково
8:00 – 21:03
Привезем 29 сентября при заказе сегодня
Народного Ополчения , 9, г. Красногорск
8:00 – 21:03
Привезем 29 сентября при заказе сегодня
Муравская, 38 к1, р-н Митино
8:00 – 21:03
Привезем 29 сентября при заказе сегодня
Юбилейный проезд, 1, г. Химки
8:00 – 21:03
Привезем 30 сентября при заказе сегодня
Жилинская, 27 к1, г. Солнечногорск, п. Андреевка
8:00 – 21:03
Привезем 30 сентября при заказе сегодня
Георгиевский проспект, 37 к1, г. Зеленоград
8:00 – 21:03
Привезем 30 сентября при заказе сегодня
Трёхсвятская, 6, г Солнечногорск, д. Голубое
8:00 – 21:03
Привезем 30 сентября при заказе сегодня
Ленинский проспект, 37, г. Химки
8:00 – 21:03
Привезем 1 октября при заказе сегодня
Сверло по металлу цилиндрический хвостовик 1.5 мм Optim
Каталог товаров
Каталог товаров
Оплата заказа по номеру
Введите номер заказа для оплаты
Данный товар заканчивается. Доступно к заказу: 5 ед. Можно приобрести только на тех базах, где он “В наличии”.
Описание
Сверло по металлу цилиндрический хвостовик 1.5 мм Optim. Сверло по металлу, с цилиндрический хвостовиком Optim – бюджетная хорошего качества оснастка для сверления отверстий в черных нелегированных сталях. Цилиндрический хвостовик. Изготовлено из быстрорежущей стали HSS, методом вальцевания. Для увеличения ресурса сверл по металлу Optim рекомендуется при работе использовать смазочно- охлаждающую жидкость. Сверла бытового назначения, идеально подходят для работы в домашних условиях
В наличии 24 ₽
Характеристики
- Размеры
Диаметр:
1.
5 мм
Рабочий диаметр, мм:
1.5 мм
Длина:
6 мм
Ширина:
45 мм
Высота:
140 мм
- Размеры в упаковке
Длина упаковки:
320 мм
Высота упаковки:
260 мм
Ширина упаковки:
300 мм
- Вес, объем
Вес нетто:
0.01 кг
Вес брутто:
0.01 кг
- Другие параметры
Вид упаковки:
блистер
Количество в наборе:
1 шт
Материал:
сталь
Применение:
металл
Производитель:
ООО ‘Тулфор’
Срок поставки в днях:
14
Страна происхож.:
Китай
Тип хвостовика:
цилиндрический
Торговая марка:
Optim
Отзывы
Пока никто не оставил отзыв о товаре.
Авторизуйтесь! И будьте первым!
Характеристики
Торговый дом “ВИМОС” осуществляет доставку строительных, отделочных материалов и
хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой
базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в
оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с
учетом веса и габаритов груза, а также километража до места доставки.
Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.
Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.
- Возврат товара надлежащего качества
- Возврат и обмен товара ненадлежащего качества
ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если
указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства,
пломбы, фабричные ярлыки, упаковка.
Доп. информация
Цена, описание, изображение (включая цвет) и инструкции к товару Сверло по металлу цилиндрический хвостовик 1.5 мм Optim на сайте носят информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.
Купить Сверло по металлу цилиндрический хвостовик 1.5 мм Optim в магазине Санкт-Петербург вы можете в интернет-магазине “ВИМОС”.
Сертификаты
4690670005823 отказное письмо.pdf
Статьи по теме
- Выбираем веревку
Цилиндрический хвостовик с DUO-λOCK®
- продукты
- /
- Инструменты для металлообработки
- /
- Tool Holders & Adapters
- /
- Цилиндрический хвостовик с DUO-λOCK®
Выбрать фильтры
Фильтры
:relevance:obsoleteFacet:false:allCategoriesKMT:100085288 162460
Фильтры
Просмотреть фильтры в
Метрическая система
Дюймовая система
Display Obsolete Products
keyFilters
Выбрать First Choice
DE (17)
GB (5)
US (17)
frontEnd
Gage Length
Gage Length
10 in (7)
5 in (2)
3 in (1)
4 in (1)
2.
165 in (1)
2.25 in (1)
2.5 in (2)
2.559 in (2)
2.
75 in (1)
2.757 in (1)
3.15 in (3)
3.25 in (2)
3.
5 in (2)
3.543 in (2)
3.74 in (1)
3.75 in (2)
3.
938 in (1)
4.134 in (3)
4.25 in (2)
4.5 in (2)
4.
529 in (2)
4.724 in (2)
5.5 in (1)
5.513 in (1)
6.
25 in (3)
6.299 in (3)
7.5 in (5)
7.875 in (5)
9.
843 in (7)
Gage Length
Gage Length
250 mm (7)
254 mm (7)
200 mm (5)
105 mm (3)
160 mm (3)
80 mm (3)
115 mm (2)
120 mm (2)
127 mm (2)
65 mm (2)
90 mm (2)
100 mm (1)
140 mm (1)
55 mm (1)
70 mm (1)
95 mm (1)
57.
151 mm (1)
63.5 mm (2)
69.851 mm (1)
76.2 mm (1)
82.
551 mm (2)
88.9 mm (2)
95.25 mm (2)
101.601 mm (1)
107.
95 mm (2)
114.301 mm (2)
139.701 mm (1)
158.75 mm (3)
190.
5 mm (5)
No filters matching “”

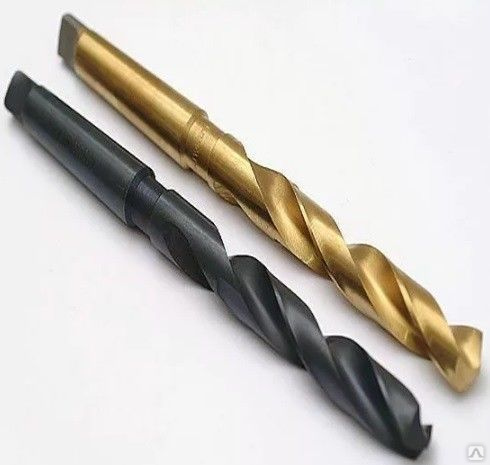

Конические хвостовики
Цилиндрические хвостовики
Цилиндрические хвостовики
Фильтры
:relevance:obsoleteFacet:false:allCategoriesKMT:100085295 162460
Фильтры
Посмотреть фильтры в
Метрика
Дюйм
Показать устаревшие продукты
Ключевые фильтры
Выберите первый вариант
DE (6)
ГБ (3)
НАС (6)
Передняя часть
Длина датчика
Длина датчика
10 дюймов (2)
3 дюйма (1)
4 дюйма (1)
5 дюймов (1)
2,165 дюйма (1)
2,25 дюйма (1)
2,5 дюйма (1)
2,559 дюйма (1)
2,75 дюйма (1)
2,757 дюйма (1)
3,15 дюйма (1)
3,5 дюйма (1)
3,543 дюйма (1)
3,75 дюйма (1)
3,938 дюйма (1)
4,134 дюйма (1)
4,724 дюйма (1)
6,25 дюйма (1)
6,299 дюйма (1)
7,5 дюйма (1)
7,875 дюйма (1)
9,843 дюйма (2)
Длина датчика
Длина датчика
250 мм (2)
254 мм (2)
100 мм (1)
105 мм (1)
120 мм (1)
127 мм (1)
160 мм (1)
200 мм (1)
55 мм (1)
65 мм (1)
70 мм (1)
80 мм (1)
90 мм (1)
57,151 мм (1)
63,5 мм (1)
69,851 мм (1)
76,2 мм (1)
88,9 мм (1)
95,25 мм (1)
101 601 мм (1)
158,75 мм (1)
190,5 мм (1)
Нет фильтров, соответствующих “”

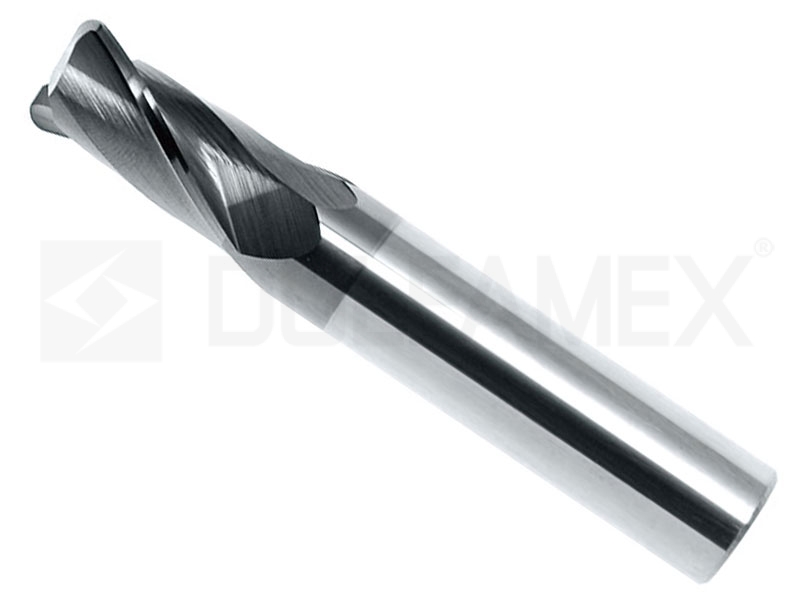

Универсальные твердосплавные концевые фрезы • WCE4
- Товары
- /
- Твердые концевые фрезы
- /
- Цельные твердосплавные концевые фрезы общего назначения • Черновая/чистовая обработка
- /
- ВСЕ
- /
- WCE4 • С фаской • 4 зуба • Цилиндрический хвостовик • Дюйм
- /
- WCE4 • Серия W401 • С фаской • 4 зуба • Цилиндрический хвостовик • Дюйм
Загрузить чертежи CAD
SDS
WCE4 • С фаской • 4 зуба • Цилиндрический хвостовик • 9 дюймов0257
Метрика
Дюйм
Номер материала SAP | 6945720 |
Каталожный номер ISO | В401Э1100ДКТТ |
Каталожный номер ANSI | В401Э1100ДКТТ |
Марка | ВУ20ПЭ |
Тип адаптера со стороны машины | Прямоцилиндрический |
[D1] Эффективный диаметр резания | 11,1130 мм |
[D1] Эффективный диаметр резания | .![]() |
[D] Адаптер / хвостовик / диаметр отверстия | 11,113 мм |
[D] Адаптер / хвостовик / диаметр отверстия | .4375 в |
[AP1MAX] 1-я максимальная глубина резания | 15,8750 мм |
[AP1MAX] 1-я максимальная глубина резания | .6250 в |
[L] Общая длина | 63,5000 мм |
[L] Общая длина | 2,500 дюйма |
[BCH] Ширина угловой фаски | 0,5080 мм |
[BCH] Ширина угловой фаски | .![]() |
[Z] Количество зубьев | 4 |
Применение
- Тип угла: Угловая фаска
- Хвостовик – Цилиндрический Плоский ≤h6
- Угол спирали: X°
- Спиральное фрезерование
- Линейное изменение: Пусто
- Прорезь: Квадратный конец
- Боковое фрезерование/фрезерование уступов: квадратный конец
Материал заготовки
P Сталь
М Нержавеющая сталь
К Чугун
S Высокотемпературные сплавы
H Закаленные материалы
- Совместимые детали
- Классы
- Допуск
- Данные приложения
Grades
Ae/D | 2% | 4% | 5% | 8% | 10% | 20% | 30% | 40% | 50% | |
Speed factor | Kv | 2 | 1,5 | 1,45 | 1,4 | 1,35 | 1,25 | 1,2 | 1 | 1 |
Feed factor | KFz | 2,4 | 2,3 | 2,2 | 2 | 1,7 | 1,25 | 1,02 | 1 | 1 |
Ae/D | 2% | 4% | 5% | 8% | 10% | 20% | 30% | 40% | 50% | |
Speed коэффициент | Kv | 2 | 1,5 | 1.![]() | 1.4 | 1.35 | 1.25 | 1.2 | 1 | 1 |
Feed factor | KFz | 2.4 | 2.3 | 2.2 | 2 | 1.7 | 1.25 | 1,02 | 1 | 1 |
My Account
Компания
Присоединяйтесь к нашей команде экспертов
около
Наши бренды
4550020Купить продукцию WIDIA
Купить продукцию WIDIA на Amazon
ОСТАВАТЬСЯ НА СВЯЗИ
- Найти решение
- Избранное
- Найти дистрибьютора
- Чат
- Поддерживать
- Каталоги
Прокрутить вверх
© 2022 Группа продуктов WIDIA | Политика конфиденциальности данных
Пожалуйста, настройте следующие свойства из
Каталожный номер ISO
Каталожный номер ANSI
найти похожие товары.
Совместимость решений
Вы собираетесь создать дубликат. Вы хотите продолжить?
Вы собираетесь удалить Вы хотите продолжить?
Во что бы вы хотели переименовать свой?
Имя
Пожалуйста, введите действительное имя
Пожалуйста, введите имя дубликата
Пожалуйста, введите имя дубликата
Пожалуйста, введите действительное имя
Вы собираетесь добавить на свою страницу “Мои решения”. Вы хотите продолжить?
Создать имя
Пожалуйста, введите действительное имя
Отправить копию
Кому:
Пожалуйста, введите действительный адрес электронной почты
Имя решения:
Пожалуйста, введите действительное имя
{{/каждый}}
Доступны следующие файлы САПР
Пожалуйста, выберите файл для загрузки
Вы должны войти в систему, чтобы увидеть информацию на панели инструментов
Срок действия сеанса истек из-за бездействия, пожалуйста, войдите снова
Продукт/ы (), которые вы пытались загрузить добавить в корзину есть/нет в наличии, пожалуйста
обратитесь в службу поддержки клиентов.
товар(ы) успешно добавлен(ы) в корзину
Просмотр корзины
Корзина
Итого: {{subTotal.formattedValue}}
Товар
Количество
Цена
Итого
{{#каждая запись}}
{{product.name}}
Продукт №{{product.code}}
{{basePrice.formattedValue}} /{{#ifpkg packageQty}}pkg {{else}}each {{/ifpkg}}
Номер по каталогу{{product.catalogISO}}
Количество: {{количество}}
{{количество}}
{{basePrice.formattedValue}} /{{#ifpkg packageQty}}pkg {{else}} каждый {{/ifpkg}}
{{totalPrice.formattedValue}}
{{еще}}
Ваша корзина пуста, Продолжить покупки
{{/каждый}}
С цилиндрическим хвостовиком – Drills-oren.

- Сверление по металлу
- С цилиндрическим хвостовиком
В наличии
Решетка
Список
- Сортировать по:
- Избранное Из самых дешевых Из самых дорогих
- Предметов: 18
- Сверление бетона, кирпичной кладки, камня, гипсокартона
- Сверла по бетону
- Универсальные сверла
- Сверла SDS-plus
- Головка с двумя режущими кромками
- Сверла SDS-plus с головкой X-образной формы
- Сверла SDS-plus E2
- Универсальные сверла SDS-plus
- Всасывающие дрели SDS-plus
- Наборы сверл SDS-plus
- Сверла SDS-max
- 70 907 49 Режущая головка X-04 Cutter
- HardRock
- SDS-max sucttion drills
- Core drills
- Into concrete
- Hexagonal shank
- SDS-plus shank
- SDS-max shank
- Into tiles
- Алмазные коронки
- Твердосплавные фрезы
- В гипсокартон
- Into concrete
- Сверла с регулируемой системой VARIANT
- Алмазные коронки 903 03781 Наборы сверл по бетону 9032 9002
- Сверление плитки, стекла, пластика
- Сверление плитки
- Алмазные коронки
- Универсальные сверла
- Твердосплавные пилы
- Сверла по стеклу
- Сверление в пластике
- Сверление плитки
- Сверление металла
- With cylindrical shank
- DIN 338 – standard
- DIN 338 – reduced shank
- with hex shank 1/4″
- DIN 340 – extended
- DIN 1869 – extra long
- DIN 1897 – extra short
- С конусом Морзе
- Полностью заточенные сверла из быстрорежущей стали
- Полностью заточенные сверла из быстрорежущей стали
- Принадлежности
- Stepped Drills и Tube and Leath Driles
- STEP DRILLES
- Трубки и листовые сверла
. - Центровочные сверла
- Сверла для точечной сварки
- Фрезерные сверла
- Наборы сверл по металлу
- With cylindrical shank
- Сверление дерева
- Брэд-Пойнт Деревянные Спублики
- Кованая рулона
- Земля (HSS)
- TCT Brad Point
- Наборы дровяной бухни
- . плюс хвостовик
- С двойной канавкой
- Буровые насадки Quattro
- Наборы буровых насадок
- Брэд-Пойнт Деревянные Спублики
- Буровые насадки для опалубки
- с круглым хвостовиком
- SDS-plus 4 хвостовика 3
- Сверла Форстнера DIN 7483 G (без зубьев)
- Сверла Форстнера DIN 7483 G (с зубцами)
- Сверла для машинного цилиндра
- Сверла для машинного цилиндра с регулировкой глубины
4
- Сверла Форстнера Угловые сверла
- Наборы сверл Форстнера
- Биметаллические корончатые пилы
- Кольцевые пилы TCT
- Долото SDS-plus
- Долото SDS-max
- Ручные метчики
- Машинные метчики
- Гаечные метчики
- Резьбовые плашки
- Комбинированный инструмент
- Принадлежности
- Наборы метчиков

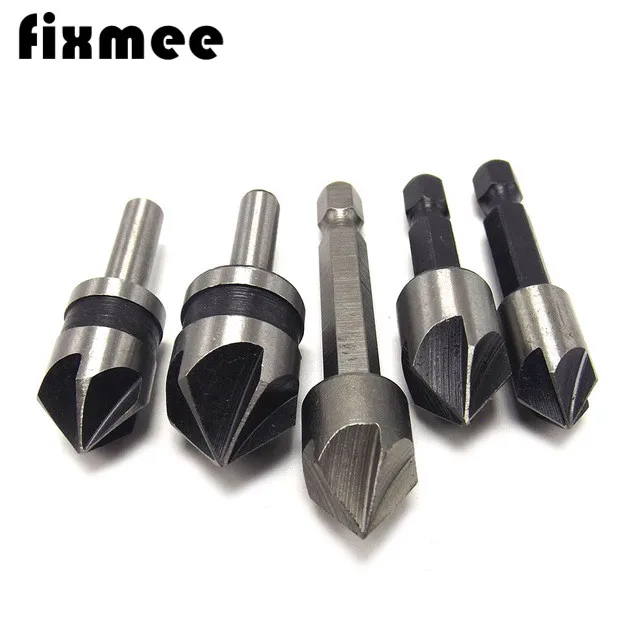

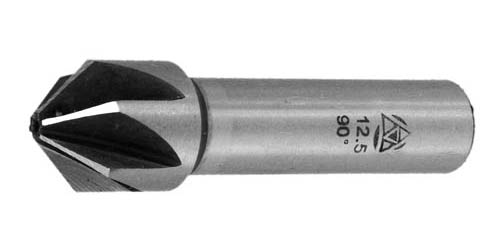

- Зенковки по металлу
- Зенковки по дереву
- HSS
- Карбид вольфрама
- TC с покрытием TiAIN
- Phillips (PH)
- Pozidriv (PZD)
- Torx (TX)
- Resistorx (Torx Tamper)
- Шестигранник
- Плоский
- Наборы отверток
- Для электропневматических перфораторов
- Адаптеры для системы VARIANT
- Адаптеры и выталкиватели с конусом Морзе
- Аксессуары для биметаллических коронок
- Адаптеры с шестигранником 1/4 ”
- Наборы сверл по бетону
- Наборы сверл по металлу
- Наборы сверл по дереву
- Наборы для нарезания резьбы
- Наборы зенкеров
- Наборы насадок для отверток
- Смазки и пасты для резки
- Экстракторы поврежденных болтов
Цилиндрический хвостовик Tr 36 – TUL Storage System Tool Carrier Blocks
Увеличить изображение
Система хранения TUL Блоки для держателей инструментов — цилиндрический хвостовик Tr 36
Держатели инструментов: основной элемент системы TUL требования.

Подробнее Задать вопрос Запросить цену
Продукт | Хранение инструментов |
Конус | Инструменты | Номер детали | ||||||
---|---|---|---|---|---|---|---|---|
Крутой конус 50 | 2 | 682.127.001 | ||||||
Цилиндрический хвостовик Tr 48 + (токарные станки) 25, Ã~50 | 682.![]() | |||||||
Цилиндрический хвостовик Tr 28 + (токарные станки) 16, Ã~30 + конус Морзе 4 | 682.127.007 | |||||||
PSK C4 + Цилиндрический хвостовик Tr 25 | 5 | 682.![]() | ||||||
PSK C3 + Цилиндрический хвостовик Tr 20 + Конус Морзе 3 | 5 | 682.127.009 | ||||||
Цилиндрический хвостовик Tr 16 | 682.![]() | |||||||
Крутой конус 40 | 3 | 682.127.011 | ||||||
Цилиндрический хвостовик Tr 36 | 682.![]() | |||||||
Конус Морзе 5 + цилиндрический хвостовик Tr 40 + цилиндрический хвостовик (токарные станки) 20, Ã~40 | 682.127.014 | |||||||
Крутой конус 45 | 2 | 682.![]() | ||||||
Универсальный держатель инструментов | 682.127.016 | |||||||
Крутой конус 35 | 3 | 682.![]() | ||||||
HSK-A/C/E 32 + B/D/F 40 | 5 | 682.127.025 | ||||||
HSK-A/C/E 40 + B/D/F 50 | 5 | 682.![]() | ||||||
HSK-A/C/E 50 + B/D/F 63 | 3 | 682.127.027 | ||||||
HSK-A/C/E 63 + B/D/F 80 | 3 | 682.![]() | ||||||
ХСК-А/С 80 | 2 | 682.127.029 | ||||||
ХСК-А/С 100 | 2 | 682.![]() | ||||||
Красные индикаторы TUL | 682.127.047 | |||||||
Зеленые индикаторы TUL | 682.![]() | |||||||
ПСК С10 | 682.127.056 | |||||||
ПСК С5 | 3 | 682.![]() | ||||||
ПСК С6 | 3 | 682.127.058 | ||||||
ПСК С8 | 2 | 682.![]() | ||||||
км 32 | 682.127.060 | |||||||
км 40 | 682.![]() | |||||||
50 км | 682.127.062 | |||||||
км 63 | 682.![]() | |||||||
80 км | 682.127.064 | |||||||
АБС-Комет 40 (Ã~20) | 682.![]() | |||||||
АБС-Комет 50 (Ã~28) | 682.127.070 | |||||||
АБС-Комет 63 (Ã~34) | 682.![]() | |||||||
Крутой конус 30 | 3 | 682.127.091 | ||||||
Цилиндрический хвостовик (токарные станки) 32, Ã~60 | 682.![]() | |||||||
MPS | 682.127.100 |
Для получения дополнительной информации об этом элементе (TUL Storage System Tool Carrier Blocks — цилиндрический хвостовик Tr 36) или других элементах заполните форму ниже. или свяжитесь с нашим офисом напрямую:
Телефон: 815-962-5600
Факс: 815-962-4600
Адрес: 304 North Main St, Suite 104, Rockford, IL 61101-1101 USA
Эл.
Родственные
Стеллажи системы хранения TUL
Тележки системы хранения TUL
Шкафы системы хранения TUL
Конические салфетки держателя инструмента HSK
Используются для очистки внешнего конуса и поверхности.
Резцедержатель с крутым конусом Конусные салфетки
Патроны с прямым хвостовиком– Techniks CNC Tooling Solutions
Конверт
Посмотреть страницу каталога
- Просмотрите таблицу продуктов ниже.
- Используйте форму ниже, чтобы запросить предложение
- Или позвоните нам напрямую по телефону: 800.597.3921
Part No. | Description | L | l1 | l2 | C | D | Stop Screw | Wrench | Nut | 2D | 3D | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
04851 | 16 мм x ER11 – 140 мм, шестигранная гайка | 174.![]() | 140mm | 21.6mm | 16mm | 19mm | – | 4608 | 41111 | 04851.dwg | 04851.step | |||
04855 | 1/2 ” x ER11 – 140mm, hex nut | 174.5mm | 140mm | 21.6mm | 1/2″ | 19mm | – | 4608 | 41111 | 04855.dwg | 04855.step | |||
04854 | 5/8″ x ER11 – 140mm, hex nut | 174.5mm | 140mm | 21.6mm | 5/8″ | 19mm | – | 4608 | 41111 | 04854.dwg | 04854.step | |||
04832 | 5/8″ x ER16 – 60mm, hex nut | 95.1mm | 60mm | 35.1mm | 5/8″ | 28mm | – | 4609 | 41116 | 04832. | 04832.step | |||
04834 | 3/4″ x ER16 – 50mm, hex nut | 85.1mm | 50mm | 35.1mm | 3/ 4″ | 28mm | 16083 | 4609 | 41116 | 04834.dwg | 04834.step | |||
04835 | 3/4″ x ER16 – 100mm, hex nut | 135.1mm | 100 мм | 35.1mm | 3/4″ | 28mm | 16083 | 4609 | 41116 | 04835.dwg | 04835.step | |||
04856 | 3/4″ x ER16 – 140mm, hex nut | 175.1mm | 140mm | 35.1mm | 3/4″ | 28mm | 16083 | 4609 | 41116 | 04856.dwg | 04856.step | |||
04836-2.5 | 3/4 “x Er20-2-1/2”, Hex Nut | 100mm | 2-1/2 “ | 38mm | 3/4″ | 6966666666666666666666666666666666666666666666666 26666666666666666666666666666666666666666666666666669 269 мм3-1/ | 38 мм | 3-10266 | 38 мм | .![]() | 4610 | 41120 | 04836-2.5.чертеж | 04836-2.5.шаг |
04858 | 1 “x ER20 – 140 мм, шестнадцатеричная гайка | 180,5 мм | 140MM | 40,5 мм | 140MM | 40,5 мм | 10266666666666666666666666666666666666666666666666666666666666666666 мм | 66666666666666666666666666666666666666666666666666666666666666666666 мм.026641120 | 04858.dwg | 04858.step | ||||
04837 | 1″ x ER25 – 50mm, slotted nut | 101mm | 50mm | 51mm | 1″ | 42mm | 16089 | 4615 | 41925 | 04837.dwg | 04837.step | |||
04817 | 20mm x ER32 – 50mm, slotted nut | 97.1mm | 50mm | 47mm | 20mm | 50mm | 16089 | 4616 | 41932 | 04817. | 04817.step | |||
04818 | 20mm x ER32 – 100mm, slotted nut | 146.5 mm | 100mm | 47mm | 20mm | 50mm | 16083 | 4616 | 41932 | 04818.dwg | 04818.step | |||
04818-150 | 20mm x ER32 – 150mm, slotted nut | 196.5mm | 150mm | 47mm | 20mm | 50mm | 16083 | 4616 | 41932 | 04818-150.чертеж | 04818-150.шаг | |||
04839 | 1 “x ER32 – 50 мм, гайка | .0265 461641932 | 04839.dwg | 04839.step | ||||||||||
04839-140 | 1″ x ER32 – 140mm, slotted nut | 191.5mm | 140mm | 51.5mm | 1 дюйм | 50 мм | 16083 | 4616 | 41932 | 04839-140. | 04839-140.шаг | |||
04843 | 1-1/4″ x ER32 — 60 мм, шлицевая гайка | 111.5mm | 60mm | 51.5mm | 1-1/4″ | 50mm | 16089 | 4616 | 41932 | 04843.dwg | 04843.step | |||
04841 | 1″ x ER40 – 50mm, slotted nut | 115mm | 50mm | 65mm | 1″ | 63mm | 16083 | 4617 | 41940 | 04841.dwg | 04841.шаг |
Артикул 04851 04855 04854 04832 04834 04835 04856 04836-2.5 04858 04837 04817 04818 04818-150 04839 04839-140 04843 04841 Категории Инструменты с ЧПУ, Цанговые патроны, Цанговые патроны с прямым хвостовиком, Держатель инструмента Теги Фрезерные патроны с ЧПУ, Фрезерование с ЧПУ. Сверление с ЧПУ, Держатель инструмента с ЧПУ, Инструменты с ЧПУ, Цанговые патроны, Держатель инструмента
Свяжитесь с нами сегодня!
Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.
Имя *
Первый
Последний
Эл.
Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. Настройки cookieACCEPT
Сверла с прямым хвостовиком | Simpson Strong-Tie
Европа
- Чехия
- Дания
- Германия
- Испания
- Франция
- Россия
- Польша
- Финляндия
- Швеция
- Соединенное Королевство
- Дом
- Анкерные системы
- Твердосплавные сверла и аксессуары
- Сверла с прямым хвостовиком
На этой странице
Подробная информация о продукте
Наши сверла с твердосплавными наконечниками — это профессиональные инструменты высшего качества, изготовленные в Германии в соответствии с высочайшими отраслевыми стандартами для Simpson Strong-Tie. Они разработаны с учетом точных требований к допускам и включают в себя запатентованные функции, повышающие долговечность и скорость сверления, а также повышающие удобство использования.
Основные характеристики
- Равномерно припаянные твердосплавные вставки продлевают срок службы долота
- Большинство долот имеют центрирующий наконечник, облегчающий точечное сверление Процедуры обработки и дробеструйная обработка повышают твердость поверхности, скорость сверления, снижают износ сверл и повышают устойчивость к изгибающим усилиям
- Сверла соответствуют стандарту ANSI B212.15
Ссылки по теме
- Системы анкеровки Технические примечания и указания по установке
Страницы каталога
- C-A-2021 (Системы анкеровки, крепления и восстановления), стр. 236–238
Руководство по продукции на 2022–2025 гг. — Системы анкеровки, крепления и решения для восстановления бетона и кирпичной кладки
СА-PG22
Справочник по продуктам, содержащий информацию об анкерных клеях Simpson Strong-Tie®, механических анкерах, прямом креплении, твердосплавных сверлах и продуктах для восстановления бетона и кирпичной кладки.
Руководство по продукту
Системы анкеровки, крепления, восстановления и усиления бетона и кирпичной кладки
C-A-2021
Информативный и исчерпывающий каталог продуктов, относящихся к нашим системам анкеровки, крепления, восстановления и укрепления для бетона и кирпичной кладки.
Каталог
Sistemas de anclaje, sujeción, restauración y fortalecimiento para concreto y mampostería
C-A-2021SP
Полный каталог продукции и информации для систем анклайе, техобслуживания, восстановления и укрепления для бетона и мампостерии.
Каталог
Информационная таблица продукта
Модель № | Тип хвостовика | Диаметр (дюймы) | Глубина сверления | Длина (дюймы) | Упаковка Кол-во |
---|---|---|---|---|---|
Сноски
| |||||
МДБ01203 | Прямой хвостовик | 1/8 | 1 3/8 | 3 | 1 |
МДБ01806 | Прямой хвостовик | 3/16 | 4 | 6 | 1 |
МДБ02504 | Прямой хвостовик | 1/4 | 2 1/8 | 0000″> 4 | 1 |
МДБ02506 | Прямой хвостовик | 1/4 | 4 | 6 | 1 |
МДБ02512 | Прямой хвостовик | 1/4 | 10 | 12 | 1 |
МДБ03106 | Прямой хвостовик | 16.05. | 4 | 0000″> 6 | 1 |
МДБ03706 | Прямой хвостовик | 3/8 | 4 | 6 | 1 |
МДБ03712 | Прямой хвостовик | 3/8 | 10 | 12 | 1 |
МДБ04306 | Прямой хвостовик | 7/16 | 4 | 0000″> 6 | 1 |
МДБ05006 | Прямой хвостовик | 1/2 | 4 | 6 | 1 |
МДБ05012 | Прямой хвостовик | 1/2 | 10 | 12 | 1 |
МДБ06206 | Прямой хвостовик | 5/8 | 3 1/2 | 0000″> 6 | 1 |
МДБ07506 | Прямой хвостовик | 3/4 | 4 | 6 | 1 |
МДБ01803-Р25 | Прямой хвостовик | 3/16 | 1 9/16 | 3 1/2 | 25 |
МДБ01806-Р25 | Прямой хвостовик | 3/16 | 4 | 0000″> 6 | 25 |
МДБ02504-Р25 | Прямой хвостовик | 1/4 | 2 1/8 | 4 | 25 |
МДБ02506-Р25 | Прямой хвостовик | 1/4 | 4 | 6 | 25 |
МДБ03106-Р25 | Прямой хвостовик | 16.05. | 4 | 0000″> 6 | 25 |
МДБ03706-Р25 | Прямой хвостовик | 3/8 | 4 | 6 | 25 |
МДБ05006-Р25 | Прямой хвостовик | 1/2 | 4 | 6 | 25 |
Таблицы с информацией о продуктах
Диам. (дюйм) | Глубина сверления (дюймы) | Общая длина (дюймы) | Модель № |
---|---|---|---|
1/8 | 1 3/8 | 3 | МДБ01203 |
3/16 | 1 9/16 | 3 1/2 | МДБ01803 |
4 | 6 | МДБ01806 | |
1/4 | 2 1/8 | 4 | МДБ02504 |
4 | 6 | МДБ02506 | |
10 | 12 | МДБ02512 | |
5/16 | 2 3/4 | 4 3/4 | МДБ03104 |
4 | 6 | МДБ03106 | |
3/8 | 4 | 6 | МДБ03706 |
10 | 12 | МДБ03712 | |
7/16 | 4 | 6 | МДБ04306 |
1/2 | 4 | 6 | МДБ05006 |
10 | 12 | МДБ05012 | |
22 | 24 | МДБ05024 | |
5/8 | 3 1/2 | 6 | МДБ06206 |
10 | 12 | МДБ06212 | |
22 | 24 | МДБ06224 | |
3/4 | 4 | 6 | МДБ07506 |
10 | 12 | МДБ07512 | |
7/8 | 4 | 6 | МДБ08706 |
10 | 12 | МДБ08712 | |
1 | 4 | 6 | МДБ10006 |
10 | 12 | МДБ10012 | |
Биты имеют утопленный хвостовик для установки шурупов Titen® и других инструментов для установки шурупов по каменной кладке.![]() |
