Самодельная инфракрасная паяльная станция. Схема

Многие специалисты в вопросе, какая паяльная станция лучше, делают выбор в пользу инфракрасных паяльных агрегатов. В этом оборудовании вместо потока горячего воздуха для нагревания деталей используются инфракрасные волны, передаваемые посредством невидимого глазу безопасного излучения. Подобные паяльные станции подходят для работы с любыми компонентами, так как обеспечивают локальный нагрев элементов даже в условиях ограниченного пространства плат. Современные инфракрасные приборы, например, от компаний Achi, Scottle и Jovy, представляют собой сложные многофункциональные комплексы, оснащенные системами охлаждения, мониторами для трансляции параметров работы, панелями управления и т.д. По сравнению с термовоздушными паяльными станциями они обладают следующими преимуществами:

Основные недостатки инфракрасных паяльных станций – это их высокая стоимость и сложность. Но следует понимать, что это оборудование считается профессиональным, и его функционал может остаться невостребованным в бытовых условиях.

Часто в своих видеороликах канал Sovering TVi рассказывал о том, что собирается собрать инфракрасную паяльную станцию. Уже практически заключительный этап перед тем, как ее будем собирать окончательно.

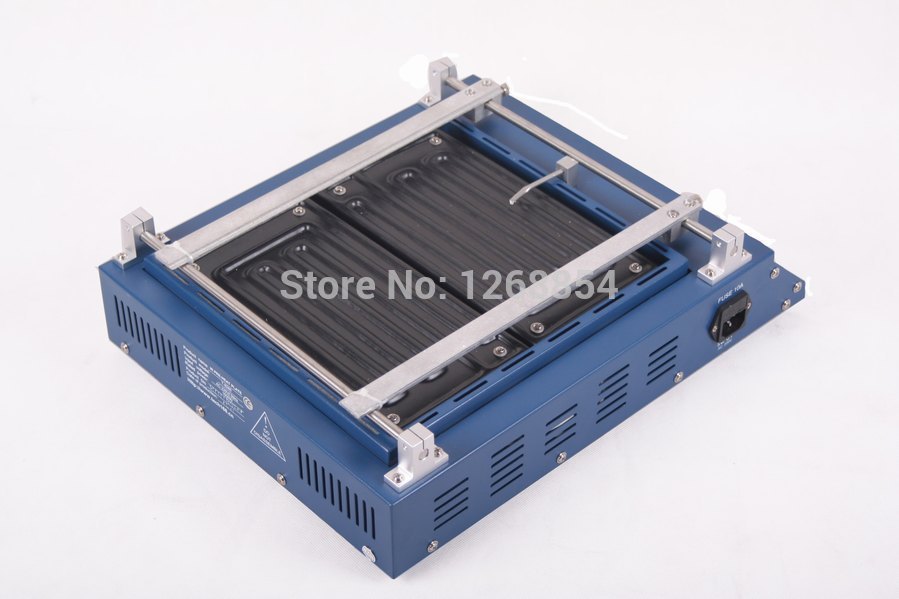

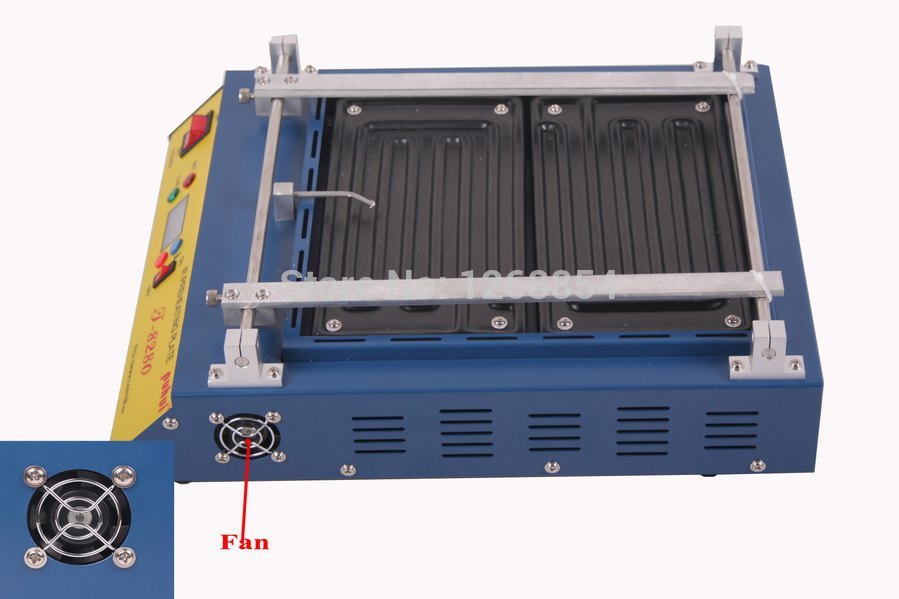

Радиодетали, паяльные станции ИК  и другие в этом китайском магазине.

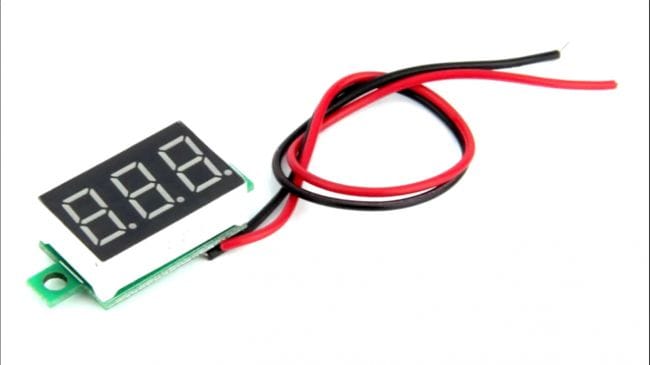

Перед тем, как все собирать, прикупил сопутствующие материалы — термопара, для измерения температуры. Вакуумный пинцет тоже прикупил, обзор попозже. Он уже есть готовый, нужно смонтировать, не было времени. Димеры, эти 2 димера, тоже обзорчик делал, кому интересно можете посмотреть на канале. Еще прикупил такие трафареты.

Купил универсальные, так пока учиться пробовать, поэтому такие. В комплекте еще была такая, тоже обзор чуть попозже, материал уже есть нужно обработать и сделать.

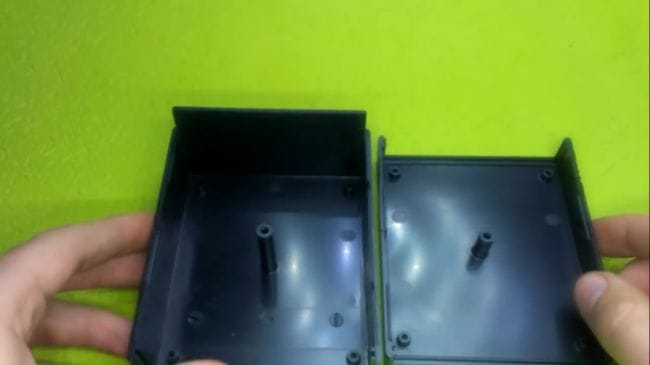

Верхний нагреватель сделал из блока питания старого, такой маленький валялся. Его раскрутилась, чтобы показать вам, что внутри. Все припаял, спаял, скрутил. Сюда поставим где-нибудь диммер, чтобы можно было не выносить на переднюю панель, а управлять напрямую. Отдельно управляться с кнопкой с отдельным шнуром питания. Нижний нагреватель со своим питанием и тоже потом, если что-то не понравится, переделывать. Пока все так выглядит. Тоже и коробку переделывать.

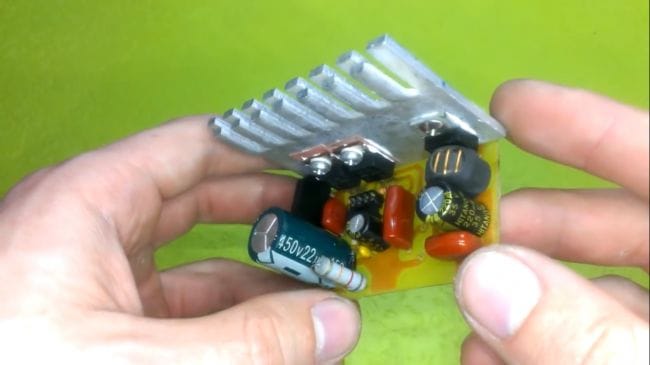

Он будет прикручивается сюда и штанга. Такая ножка. Дроссель, точнее блок питания для лампочки подсветки. Подсветку нормальную, тоненькую. Блок питания для нее, еще дополнительный свет. Про диммеры рассказал, кнопочку включения питания для нижнего нагревателя какую-то из этих. Уголки, на которых ляжет верхний лист, снимем верхний лист посмотрим, что внутри, из чего его собрал. Эту штучку открутим.
Продолжение с 4 минуты про самодельную рабочую ИК паяльную станцию.

С появлением микропроцессорной техники возникла необходимость при ремонте сталкиваться с перепайкой BGA микросхем, что привычными методами сделать или крайне сложно, или, чаще, невозможно. Даже фен не всегда поможет справиться с поставленной задачей. Именно поэтому изготовление инфракрасной паяльной станции своими руками будет наилучшей альтернативой и порой единственным актуальным решением.

ИК станция для пайки

Микросхемы BGA (Ball grid array) присутствуют практически в любом современном «умном» устройстве: телефоны, компьютеры, телевизоры, принтеры. В процессе эксплуатации они могут выходить из строя, что требует замены неисправной части на новую. Но такую процедуру осуществить без специального оборудования — задача крайне сложная.

Проблема заключается в том, что производители изобретают всё новые и новые методы для монтажа электронных деталей. И обычный паяльник или фен не всегда смогут помочь в решении такой проблемы. Ведь контактные шарики способствуют высокой теплоотдаче на плату, в результате чего они не могут расплавиться.

Если пытаться поднять температуру до необходимой для их плавления, то появляется риск перегреть микросхему, в результате чего она может выйти из строя. Вследствие перегрева не исключена и возможность повреждения близлежащих деталей. Особенно если их корпусы выполнены из легкоплавких материалов.

Отличным решением может выступить инфракрасная станция. Она позволяет производить замену даже крупных GPU контроллеров. А с широким распространением компьютеров, ноутбуков, материнских плат, видеоадаптеров и другой сложной техники такие работы при ремонте выполняются достаточно часто. И если раньше для замены крупных микросхем можно было использовать термовоздушные станции, то сейчас, когда производители используют бесконтактные методы пайки, единственным оптимальным решением является ИК станция, способная качественно справиться с заменой любой микропроцессорной детали.

Принцип действия

Основными проблемами при перепайке микросхем и контроллеров является или недогрев до температуры плавления контактного материала, или перегрев заменяемой части и её выход из строя.

Так пришла идея нагревать до температуры 100–150 градусов Цельсия непосредственно саму плату. После чего уже производить пайку деталей. Это позволяет качественно снизить теплоотток на текстолит платы, что даёт возможность понижать и «верхние» температуры. А значит, и сама деталь будет меньше подвергаться перегреву.

Производить нагрев можно и термофеном, но использовать инфракрасный паяльник предпочтительнее. Ведь ИК станция позволяет делать это контролируемо, то есть следить и поддерживать «низ» и «верх» температур или использовать рекомендуемый термопрофиль пайки.

Конструктивные особенности

Любые ИК паяльные станции состоят из трёх основных частей. Выглядит всё довольно просто, хотя каждая из них является самостоятельным сложным механизмом, объединённым с общей установкой. Так, любая станция включает в себя:

1. Контроллер управления, регулирующий весь процесс нагрева;
2. Нижнюю подогревающую часть;
3. Верхний подогреватель.

В зависимости от модели и производителя, ИК паяльники могут отличаться лишь техническими характеристиками. Одни делают работу проще, другие, напротив, требуют от пользователя дополнительного внимания и трудозатрат.

Влияет это и на стоимость оборудования. Поэтому, выбирая станцию требуется обращать внимание не только на цену, но и на технические данные, чтобы не переплачивать за ненужный функционал.

Изготовление своими руками

Производствам или лицам, занимающимся ремонтом сложной электронной аппаратуры, вполне можно приобрести для работы заводскую паяльную ИК станцию. А вот любителям или тем, кому такая установка нужна изредка, можно создать её своими руками. И в пользу этого, в первую очередь, говорит цена. Даже приборы китайского производства имеют стоимость от 1 тыс. долларов. Качественные же модели европейских марок от 2 тыс. долларов и выше. Позволить себе столь дорогое удовольствие сможет далеко не каждый.

Касательно самодельной инфракрасной паяльной станции всё выглядит значительно оптимистичнее. По средним расчётам, такой аналог ИК паяльника обойдётся в пределах 80 долларов, что выглядит несравнимо более приемлемо цен на заводские приборы.

Любой человек, занимающийся ремонтом сложной техники, имеет достаточно знаний, чтобы придумать и сконструировать ИК станцию самостоятельно. В связи с этим электронная часть, внешний вид и некоторые возможности могут отличаться. А вот основная конструкция останется в любой модели одинаковой. Именно поэтому не существует единой идеальной схемы, которую можно привести в качестве единственного верного решения. Но для того чтобы понять сам принцип создания ИК паяльника, подойдёт любая модель. А уже основываясь на личных знаниях и предпочтениях, можно убрать или добавить те или иные части.

Первый вариант

В этом варианте будет использоваться двухканальный контроллер.

1. Первый канал задействован для платинового терморезистора Pt 100 или обычной термопары.
2. Второй канал будет использоваться исключительно термопарой. Каналы контроллера могут работать в автоматическом или ручном режиме.

Температура может поддерживаться в пределах от 10 до 255 градусов Цельсия. Термопары или датчик и термопара посредством обратной связи контролируют эти параметры в автоматическом режиме. В ручном режиме будет регулироваться мощность на каждом из каналов от 0 до 99 процентов.

Память контроллера будет содержать 14 различных термопрофилей для работы с BGA микросхемами. Семь из них предназначены для свинецсодержащих сплавов, а другие семь для припоя без содержания свинца.

В случае со слабыми нагревателями верхний может не успевать за термопрофилем. В таком случае контроллер поставит выполнение на паузу и будет дожидаться, пока наберётся необходимая температура.

Также контроллер очень удобно выполняет термопрофиль на основании температуры преднагрева всей платы. Если по той или иной причине снять чип не получилось, то можно повторно запустить его с более высокой температурой.

Силовой блок, изображённый на схеме, имеет транзисторный ключ для верхнего нагрева и семисторный для нижнего. Хотя приемлемо использование двух транзисторных или симисторных. Участок, отмеченный красным пунктиром, можно не собирать, если рассчитывается использование двух термопар.

Для теплоотвода от ключей можно использовать радиатор с активным охлаждением от любой техники. Главное, чтобы он подходил под конструкцию моделируемого аппарата. Нижний нагреватель будет состоять из девяти галогеновых ламп номиналом 1500 Вт 220–240в R7S 254 мм. Должно получиться три части по три лампы, соединённых последовательно. Провода лучше использовать высокотемпературные силиконовые на 220 вольт.

Корпус собирается из стеклотекстолита или любого другого похожего материала и усиливается алюминиевыми уголками. А также придётся купить и вакуумный насос. Для более эстетичного внешнего вида можно использовать ИК стекло на нижней панели. Но здесь существует сразу несколько отрицательных моментов: слишком медленный нагрев и остывание, и вся конструкция в процессе работы чересчур нагревается. Хотя наличие стекла не только делает прибор более привлекательным, но и удобным, так как платы можно класть прямо на него.

Стойка выполняется из алюминиевого швеллера для стоек. Подготавливаются вакуумный пинцет и трубка для него, термопара и стойки. Верхний нагреватель рекомендуется сделать из ELSTEIN SHTS/100 800W. Когда все детали готовы, их нужно разместить в корпусе и можно переходить к настройке.

Нагреватели устанавливаются на расстоянии 5–6 сантиметров от плат. Если температурный выбег больше трёх градусов, то стоит понизить мощность верхнего нагревателя.

Второе решение

В качестве второго варианта можно предложить конструкцию, отличающуюся лишь внутренними составляющими. И сначала стоит подготовить все необходимые комплектующие:

• Верхний нагреватель – ИК головка на 450 Вт;
• Нижний нагреватель – четырёхламповый галогеновый обогреватель 1800 Вт;
• Уголки из алюминия;
• Материал для корпуса – стеклотекстолит, корпус от старой аппаратуры, ПК или другое подобное;
• Стальная проволока;
• Спиральный шланг для душа;
• Ножка от настольной лампы;
• Плата Arduino Atmega 2560;
• Две термопары;
• Два твердотельных реле;
• Блок питания с 220 вольт на 5 вольт. Подойдёт от зарядного устройства для телефона;
• Зуммер на пять вольт;
• Символьный дисплей;
• Гайки, винтики, провода и другая необходимая мелочь.

Главное, сразу определиться с видом корпуса. Естественно, что много зависит от наличия подходящего материала. Поэтому именно от этого стоит отталкиваться, когда приходит время располагать комплектующие внутри.

Теперь нужно взять галогеновый обогреватель. Возможно получится найти уже старый, так как его необходимо разобрать и извлечь рефлекторы и галогеновые лампы. Сами лампы разбирать не нужно. Теперь всё это потребуется поместить в заготовленный корпус. Используется всего 4 лампы по 450 ватт, подключаемых параллельно. Провода предпочтительнее использовать те же, которыми они уже были подключены. Если по каким-либо причинам использовать их возможности нет, то придётся купить дополнительно термостойкие.

Сразу придётся подумать и о системе удержания плат. Конкретные рекомендации давать здесь сложно. Ведь всё зависит от корпуса. Но хорошо бы использовать алюминиевые профили, в которые не жёстко вставляются болты с гайками таким образом, чтобы впоследствии можно было ими зажимать печатные платы и, одновременно, была возможность регулировки под разные размеры плат. Термопары, контролирующие заданную температурную схему в нижнем нагревателе, лучше пропустить в душевой шланг. Это даст подвижность и удобство в процессе работы и монтажа.

Роль верхнего нагревателя будет исполнять керамический мощностью 450 ватт. Такой можно купить как запчасть для ИК станций. Здесь же нужно позаботиться и о корпусе, так как именно он обеспечивает правильный и качественный нагрев. Сделать его можно из тонкого листового железа, согнув нужным образом, в зависимости от формы и размера нагревателя.

Теперь нужно подумать и о креплении верхнего нагревателя. Так как он должен быть подвижным, причём перемещаться не только вверх или вниз, но и под разными углами. Отлично подойдёт стойка от настольной лампы. Закрепить её можно любым удобным способом.

Пришло время заняться контроллером. Для него тоже понадобиться отдельный корпус. Если есть подходящий уже готовый, то можно использовать его. В противном случае придётся его сделать самостоятельно всё из того же тонкого металла. Твердотельные реле нуждаются в охлаждении, поэтому стоит установить к ним радиатор и вентилятор.

Так как автоматической настройки в контроллере нет, то значения P, I и D придётся вводить вручную. Здесь есть четыре профиля, для каждого отдельно устанавливается количество шагов, скорость роста температуры, время и шаг ожидания, нижний порог, целевая температура и значения для верхнего и нижнего нагревателя.

https://220v.guru

Инфракрасная паяльная станция с МК-управлением. Строим!

Была зима и, видимо, из-за нехватки солнечного света на меня напала тоска. Обычное дело. Но в этот раз решил что-то изменить. А, как известно, лучший способ развеяться — сотворить что-нибудь и желательно полезное. Моя работа — ремонт всяких цифровых штук. Почему бы мне не собрать ИК паяльную станцию?

На самом деле, я давно об этом думал. А узнав цены, понял, что хочу её именно собрать. Поэтому потихоньку покупал или собирал необходимые компоненты. Но всё как-то руки не доходили.

На этот же раз так совпало, что у меня было мало работы и практически все компоненты в наличии.
За работу!

Содержание / Contents

Прикинул задачу. Мне нужно:
1. Сравнительно несложное устройство.
2. С «мозгами» на ATMEGA
3. Нижний нагреватель на основе галогенных ламп на 1000 Вт.
4. Верхний нагреватель на основе заводского керамического нагревателя от китайцев.

5. Верхний нагреватель должен быть подвижным в трех плоскостях для центровки точки нагрева и высоты.

Прожекторные лампы и держатели для них у меня уже были. Киловаттные лампы я считаю оптимальными по нагреву и габаритам. Их шесть штук, соединены по две последовательно.

В качестве корпуса взял трофейный корпус от бесперебойника.

Корпус имеет съемную верхнюю крышку из толстой жести. Прикинув длину ламп по отношению к корпусу, понял, что «вот она, рыба моей мечты». В крышке вырезал окно для ламп. Заднюю стенку заменил ячеистой, вырезанной из крышки какого-то советского УЗЧ (похоже, «Веги»).

Основа для крепления держателей ламп сделана на листовой жести от семнадцатидюймового TFT монитора. На ней закреплены собственно держатели, а на них — отражатель, вырезанный из листового алюминия — опять же от семнадцатидюймового TFT монитора (да, много у меня этого хлама). Также в этой основе установлена термопара, взятая от неисправного термофена.

Получился такой «сэндвич».

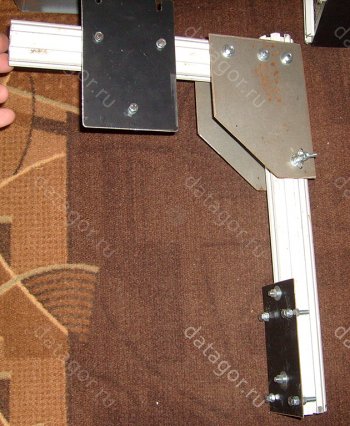

Долго ломал голову над верхним нагревателем, особенно над тем, как сделать его подвижным. Сначала хотел использовать валы от принтеров, но тут уже без токаря не обойтись. И хотя есть у меня знакомый хороший токарь, не хотелось его беспокоить по пустякам.

Выход был найден. На ловца и зверь бежит! Это вид в разрезе центральной стойки от старой стеклянной витрины. Два куска использовал как вертикальную и горизонтальную направляющие, а еще один кусок, разрезанный уже вдоль — как полозья, по которым и будут передвигаться направляющие. В качестве элементов, которые передвигаются в полозьях, взял обыкновенные болты «пятерки». Болтов ушла целая горсть.

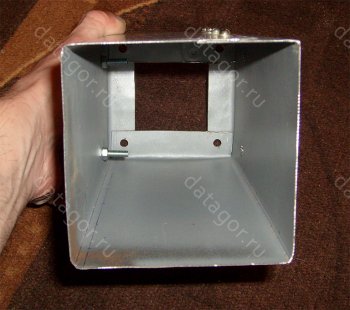

Корпус верхнего нагревателя выгнул из жести от корпуса DVD плеера. Использовал для этого двое маленьких тисков и ровную дощечку. Верхнюю часть разрезал ножницами по металлу и загнул плоскогубцами и молотком.

В коробке, помимо нагревателя, находится и вентилятор. Нашел самый оборотистый (5000 об./мин, а может и больше). Он просто необходим для вытягивания испарений при паянии, а то чуть подышал, и нос заложило и в горле першит. Сверху закреплен патрубок для гофротрубы, которая соединена с вентиляцией. Патрубок, кстати, от корпуса системного блока.

Из-за ограниченного размера нижней части корпуса и довольно больших размеров несущей верхнего нагревателя и его коробки, верхний нагреватель пришлось сделать съемным, чтобы можно было его использовать в крайних положениях справа и слева.

Кроме этого, пришлось соорудить переходную планку, необходимую для выравнивания верхнего нагревателя. А управляет нагревом контроллер на двух ATMEGA8. С написанием программ у меня не очень, язык «Си» только «почитать», про ассемблер вообще молчу.
Поэтому искал готовый вариант в интернете. Хотел именно на AVR, потому что для этих контроллеров у меня есть готовый программатор. Искал довольно долго. Изучил все ветки, посвященные паяльным станциям, на «Радиокоте» и на «Паяльнике».
Остановился на этом варианте.

В нем достаточный функционал и он простой для повторения. Оба канала полностью идентичны. Единственное, что изменил — вместо MOC3023 поставил MOC3063, т.к. этот чип с контролем перехода через ноль, поэтому меньше помех в сеть. В момент разогрева потребляемая мощность около 3000 Вт и это важно.

В нижнее плечо поставил симистор помощнее — BTA41.

При первом запуске вышел небольшой «бабах». Оказалось, что я случайно подключил симистор параллельно нагрузке, т.е. фактически параллельно сети. Предохранители ушли в мир иной. А на втором канале «потерял» один провод.
Больше никаких проблем не было. Будьте внимательны, не торопитесь при запуске!

В приложении выкладываю свой вариант. Скажу сразу, делал на скорую руку и уже давно. Поэтому платы без обозначений, чисто разводка. И лень возвращаться, вспоминать, что да как, извините уж.
Столько свободного места планировалось для стабилизатора на 5 В, но так как блок питания взял готовый, то место осталось.
Желающие смогут найти другие варианты ПП в Сети.

Конструктивно управление выполнено на трех платах. Две платы 100 мм на 70 мм, на одной расположились индикаторы и кнопки, на второй находится вся слаботочная электроника.


Заготовки для плат брались пачкой в Китае, поэтому под их размеры и подгонял. Платы стоят одна над другой, печатью друг к другу, между ними — шлейфы.

Силовая часть выполнена на стеклотекстолите навесным монтажом.

Питает все это блок питания от DVD плеера. Установлен готовый фильтр питания от древнего копира, с предохранителями на 10 Ампер.

В приложении есть инструкция по наладке, но я настраивал методом «научного тыка». Использовал китайские токовые клещи, в комплекте к которым шла термопара. Поставил «эталонную» термопару рядом с установленной, и крутил подстроечники. Старался сделать так, чтобы показания совпадали и подстроечники находились не в крайних положениях. Все. Ничего сложного.

Термопара от верхнего нагревателя просто устанавливается на нагреваемую плату поближе к чипу через капельку флюса, а не в сам нагреватель.
Так показания будут точнее, и не будет перегрева. Это я подсмотрел у знакомых спецов-ремонтников.

В заводских станциях датчик, в основном, находится в нагревателе, в нем даже есть специальное отверстие для этого. Но никто не мешает сделать
два датчика через переключатель.

Лампы в момент нагрева светят очень ярко, слепят. Надо чем-то закрывать лампы или глаза. Неплохо закрыть лампы стеклом от кухонной инфракрасной плиты, это будет идеальный вариант. Или взять стимпанковские сварочные очки, тогда можно стать крутым гиком, как в голивудских фильмах.
Вот так выглядит работа нижнего подогрева.

Специально прогрел немного, иначе в момент разогрева фотоаппарат засвечивается.

Разогрев импульсный, поэтому свечение то ярче, то тусклее, в темноте возникает полное ощущение горящего костра и греться возле станции тоже можно. Если же подуть на термопару, то этот искусственный «костер» «разгорается» сильнее.

При первом прогоне испытуемая плата пошла пузырями. Но я и поставил снизу 180, а сверху 350 градусов.
Второй чип снимал напарник при 230 градусах сверху, чип прекрасно снялся. Времени на второй чип ушло около 6 минут.
Корпус станции почти не нагрелся. Нагревается съемная верхняя крышка. Думаю обклеить её фольгой по бокам. Для корпуса не критично, разве чтобы руки не обжечь.
Сначала думал установить в корпус дополнительные вентиляторы, но, как показала практика, это излишне, внутри температура не выше сорока градусов после 15-ти минутного использования.

Прекрасный итог и чувство удовлетворения. А ещё мой авторитет в глазах молодого напарника стал более весомым. Теперь придется покупать трафареты, вакуумный пинцет и осваивать новые горизонты.Чертежи печаток в SPL:
▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Прошивки и доп. материалы:
▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Спасибо за внимание!

Выше я написал, что, когда дуешь на термопару нижнего подогрева, станция «разгорается», как костер. Так вот, оказалось, это очень нежелательное явление! Термопара находится сравнительно далеко от ламп и имеет очень маленький размер, поэтому очень быстро остывает.

Когда я испытывал паяльную станцию в первый раз, я не включал вытяжной вентилятор, так как для него не было питания. И все режимы паяльной станции были в норме, я бы даже сказал, идеальны. Когда же начал использовать с вытяжкой, то выяснилось, что воздушный поток охлаждает термопару, и станция начинает «жарить» плату.

Если станцию использовать для больших материнских плат, которые полностью закрывают окно нижнего подогрева, то все прекрасно. Однако при прогреве сравнительно небольших плат, как-то видеокарт, ноутбучных материнок, в действие включается воздушный поток.

Как бороться с данным явлением? Я вижу два варианта. Либо как-то скомпенсировать влияние воздушного потока, либо полностью его ограничить.

В первом случае можно, например, сделать термопару на рычажке с противовесом, так, чтобы она касалась платы снизу. Можно увеличить площадь датчика, например, согнуть медную пластинку, вставив в неё термопару. За счёт большей площади больше ИК-лучей попадет на пластинку. Правда, и площадь охлаждения тоже больше. Будем надеяться, что такая пластинка будет иметь большую тепловую инерционность и воздух не помешает.
Еще напрашивается вариант с переносом термопары поближе к лампе, но тут уже будет оказывать влияние нагретое стекло лампы, что приведет к искажению показаний.

Во втором случае, идеально закрыть окно подогревателя специальным стеклом от кухонной инфракрасной плиты. Но я его так и не нашел. Ну, нечасто люди ломают такие плиты.

Вспоминая опыт с большой платой, при прогреве маленьких плат можно закрыть оставшееся пространство окна какой-нибудь отражающей пластинкой. Например, алюминиевой или стальной, обмотанной алюминиевой фольгой.

И в самом крайнем случае, можно просто убавить подогрев, в моем случае, вместо 180 градусов, я выставляю 140-150.

Может, у кого-то еще есть мысли, как это лучше, а главное, проще сделать?

Кстати, в заводской станции начального уровня термопара находится вплотную между керамическими нагревателями. Так что в этом лампы проигрывают. Но зато в динамике разогрева они вне конкуренции. Видел на Ютубе, ребята даже в верхнем нагревателе поставили лампы именно по этой причине, использовав гирлянду из обычных 12-вольтовых галогеновых ламп от точечных светильников.

Камрад, рассмотри датагорские рекомендации

Евгений (inmiddle)

Крым

Ремонтирую потихоньку…



схема инфракрасной самодельной станции с феном

На чтение 10 мин. Просмотров 9.9k. Опубликовано 07.12.2018

Многие радиолюбители не могут подобрать подходящий инструмент различных микросхем и компонентов. Паяльная станция своими руками для таких умельцев – это один из лучших вариантов решения всех проблем.

Больше не нужно выбирать из множества несовершенных фабричных устройств, достаточно найти подходящие комплектующие, потратить немного времени и сделать идеальное устройство, удовлетворяющее все требования, своими руками.

Виды паяльных станций

Современный рынок предлагает радиолюбителям огромное количество всевозможных видов с разной комплектацией.

В большинстве случаев станции для пайки делятся на:

1. Контактные станции.
2. Цифровые и аналоговые устройства.
3. Индукционные аппараты.
4. Бесконтактные устройства.
5. Демонтажные станции.

Первый вариант станций представляет собой паяльник, подключенный к блоку регулировки температуры.

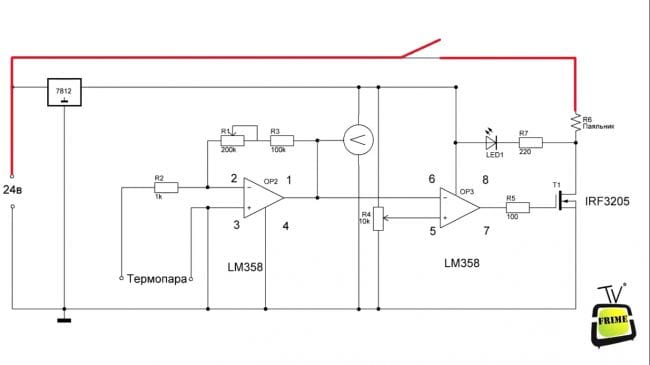

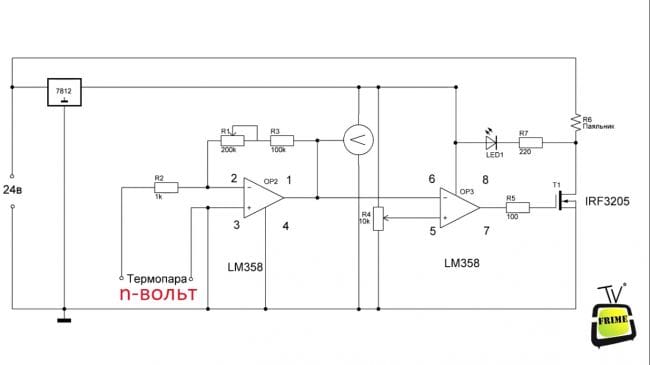

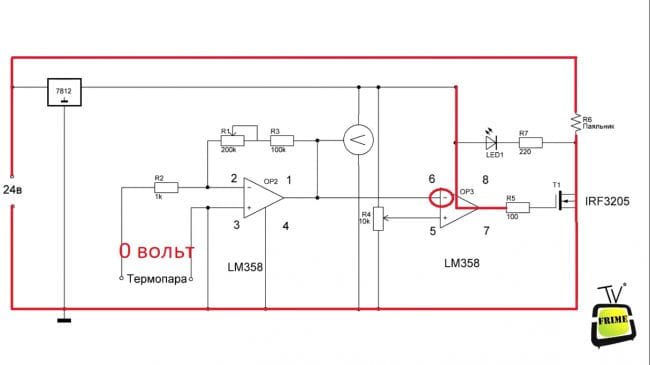

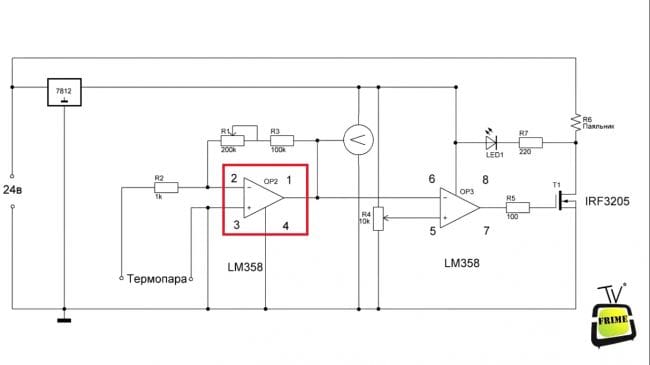

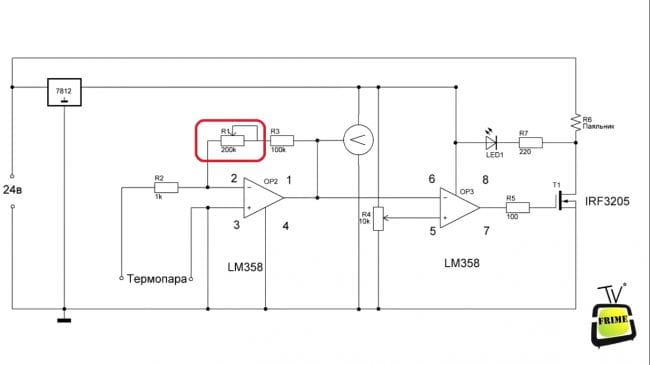

Электрическая схема паяльной станции.

Контактные паяльные устройства делятся на:

• устройства для работы со свинцовосодержащими припоями;
• устройства для работы с безсвинцовыми припоями.

, позволяющие плавить безсвинцовый припой, обладают мощными нагревательными элементами. Такой выбор паяльников обусловлен высокой температурой плавления припоя без свинца. Безусловно, благодаря наличию регулятора температуры, подобные аппараты применимы для работы со свинцовосодержащим припоем.

Аналоговые аппараты для пайки регулируют температуру жала при помощи термодатчика. Как только наконечник перегревается, питание отключается. При остывании сердечника питание вновь подается на паяльник и начинается нагрев.

Цифровые устройства управляют температурой паяльника при помощи специализированного ПИД регулятора, который в свою очередь подчиняется своеобразной программе, заложенной в микроконтроллер.

[box type=”info”]Отличительной особенностью индукционных устройств является нагрев сердечника паяльника при помощи импульсной катушки. В процессе работы происходят колебания высоких частот, образующие в ферромагнетиковом покрытии аппаратуры вихревые токи.[/box]

Остановка нагрева происходит из-за достижения ферромагнетиком точки Кюри, после которой меняются свойства металла и прекращается эффект от воздействия высоких частот.

Бесконтактные аппараты для пайки делятся на:

• инфракрасные;
• термовоздушные;
• комбинированные.

паяльная станция состоит из нагревательного элемента в виде кварцевого или керамического излучателя.

Инфракрасные паяльные станции, по сравнению с термовоздушными, обладают следующими ощутимыми преимуществами:

• отсутствие необходимости в поиске насадок на паяльный фен;
• хорошо подходят для работы со всеми видами микросхем;
• отсутствие термической деформации печатных плат из-за равномерного прогрева;
• радиодетали не сдуваются воздухом с платы;
• равномерный прогрев места пропая.

Важно отметить, что инфракрасные устройства для пайки являются профессиональным оборудованием и редко используются простыми радиолюбителями.

Зависимость температуры от времени пайки.

В большинстве случаев инфракрасные аппараты состоят из:

• верхнего керамического или кварцевого нагревателя;
• нижнего нагревателя;
• стола для поддержки печатных плат;
• микроконтроллера, управляющего станцией;
• термопар для контроля текущих температур.

Термовоздушные станции для пайки используются для монтажа радиодеталей. В большинстве случает термовоздушными станциями удобно паять компоненты, находящиеся в SMD корпусах. Такие детали имеют миниатюрные размеры и хорошо паяются по средствам подачи на них горячего воздуха из термофена.

Комбинированные устройства, как правило, сочетают в себе несколько видов паяльного оборудования, например, термофен и паяльник.

Демонтажные станции комплектуются компрессором, работающим на втягивание воздуха. Такое оборудование оптимально подходит для снятия излишков припоя или демонтажа ненужных компонентов на печатной плате.

Все мало-мальски приличные станции компонентов в разных корпусах, имеют в наличие такое дополнительное оборудование:

• лампы подсветки;
• дымоуловители или вытяжки;
• пистолеты для демонтажа и всасывания излишков припоя;
• вакуумные пинцеты;
• инфракрасные излучатели для прогрева всей печатной платы;
• термофен для прогрева определенного участка;
• термопинцет.

Паяльная станция своими руками

Наиболее функциональная и удобная станция – это инфракрасная.

Перед тем, как сделать инфракрасную паяльную станцию своими руками, следует приобрести следующие элементы:

• галогеновый обогреватель на четырех инфракрасных лампах мощностью 2КВт;
• верхний инфракрасный нагреватель для паяльной станции в виде керамической инфракрасной головки на 450 Вт;
• алюминиевые уголки для создания каркаса конструкции;
• шланг для душа;
• проволока из стали;
• нога от любой настольной лампы;
• программируемый микрокомпьютер, например, Ардуино;
• несколько твердотельных реле;
• две термопары для контроля текущей температуры;
• блок питания на 5 вольт;
• небольшой экран;
• зуммер на 5 вольт;
• крепежные элементы;
• при необходимости, паяльный фен.

[box type=”fact”]В качестве верхнего нагревателя можно использовать кварцевые или керамические нагреватели.[/box] Изготовление паяльной станции своими руками.

Преимущества керамических излучателей представлены:

• невидимым спектром излучения, не повреждающим глаза радиолюбителя;
• более длительным временем безотказной работы;
• большой распространенностью.

В свою очередь, кварцевые ИК подогреватели обладают следующими плюсами:

• большая однородность температуры в зоне подогрева;
• меньшая стоимость.

Этапы сборки ИК паяльной станции представлены ниже:

1. Монтаж элементов нижнего нагревателя для работы с bga элементами.
   Наиболее простым методом добычи четырех галогеновых ламп служит демонтаж их из старенького обогревателя. После того, как вопрос с лампами решен, следует придумать вид корпуса.
2. Сборка конструкции паяльного стола и продумывание системы удержания плат на нижнем нагревателе.
   Установка системы крепления печатных плат заключается в отрезке шести кусков алюминиевого профиля и прикреплении их к корпусу при помощи гаек из перфорированной ленты. Получившаяся система крепления позволяет перемещать печатную плату и подстраивать ее под нужды радиолюбителя.
3. Монтаж элементов верхнего нагревателя и паяльного фена.
   Керамический нагреватель на 450 – 500 Вт можно приобрести в китайском интернет магазине. Для монтажа верхнего подогрева необходимо взять лист металла и согнуть его по размерам нагревателя. После этого верхний нагреватель самодельной ик вместе с феном следует разместить на ножке от старой настолько лампы и подключить к блоку питания.
4. Программирование и подключение микрокомпьютера.
   Наиболее ответственный этап создания собственного инфракрасного устройства для пайки, включающий: создание корпуса для микроконтроллера с продумыванием места под остальные компоненты и кнопки. В корпусе вместе с контроллером должны быть следующие элементы: два твердотельных реле, дисплей, блок питания, кнопки и соединительные клеммы.

Большинство радиолюбителей предпочитают использовать старые системные блоки в качестве основы корпуса и алюминиевые уголки для крепления всех основных элементов нижнего нагревателя. При подключении ламп рекомендуется использовать штатную проводку разобранного галогенового обогревателя.

По завершению процесса сборки станции следует переходить к непосредственной настройке микроконтроллера. Радиолюбителям, сделавшим самому инфракрасную паяльную станцию, зачастую приходилось использовать микрокомпьютер Ардуино ATmega2560.

Программное обеспечение, написанное специально для устройств, основанных на данном типе контроллера, можно найти в интернете.

Схема

Принципиальная схема инфракрасного паяльника.

Типовая схема паяльной станции включает:

• блок усилителей термопар;
• микроконтроллер с экраном;
• клавиатуру;
• звуковой сигнализатор, например, компьютерный спикер;
• элементы питания и поддержки паяльного фена;
• чертежи элементов детектора нуля;
• элементы силовой части;
• блок питания всей аппаратуры.

В большинстве случаев, схема станции представлена следующими микрокомпонентами:

• опторазвязка;
• мосфет;
• симистор;
• несколько стабилизаторов;
• потенциометр;
• подстроечный резистор;
• резистор;
• светодиоды;
• резонатор;
• несколько резонаторов в СМД корпусах;
• конденсаторы;
• переключатели.

[box type=”info”]Точные маркировки деталей разнятся в зависимости от потребностей и предполагаемых рабочих режимов.[/box]

Процесс

Процесс сборки инфракрасной паяльной станции во многом зависит от предпочтений мастера.

Типовой вариант устройства на микроконтроллере Ардуино, устраивающий большинство радиолюбителей, собирается в такой последовательности:

• подбор необходимых элементов;
• подготовка радиодеталей и нагревателей к проведения монтажных работ;
• сборка корпуса паяльной станции;
• установка нижних предварительных нагревателей для равномерного разогрева массивных печатных плат;
• установка платы управления комбайном для пайки и ее фиксация при помощи заранее подготовленных крепежных элементов;
• монтаж верхнего нагревателя и паяльного термофена;
• установка креплений для термопар;
• программирование микроконтроллера под определенные условия паяльных работ;
• проверка всех элементов, включая галогеновые лампы нижнего нагревателя, инфракрасный излучатель и паяльный фен.

Устройство паяльной станции.

После полной сборки инфракрасной станции следует проверить все элементы на работоспособность.

Отдельное внимание нужно уделить проверке корректности работы термопар, поскольку в данной системе отсутствует их компенсация.

Это означает, что при перемене температуры воздуха в помещении термопара начнет измерять температуру с существенной погрешностью.

Проверка головки керамического нагревателя также важна. В случае, если инфракрасный излучатель перегревается, необходимо обеспечить обдув воздухом или охлаждение при помощи дополнительного радиатора.

Настройка

Настройка режимов работы ИК паяльной станции в основном заключается в:

• установке допустимых режимов работы паяльных фенов;
• проверке режимов работы нижнего нагревательного элемента;
• выставлении рабочих температур верхнего кварцевого излучателя;
• установке специальных кнопок для быстрого изменения параметров нагрева;
• программировании микроконтроллера.

Особенности устройства паяльной станции.

По мере выполнения паяльных работ может потребоваться изменение температур и режимов.

Такие действия можно произвести при помощи кнопок, связанных с микрокомпьютером:

• кнопка + должна быть настроена на повышение температуры покупного или самодельного кварцевого излучателя с шагом в 5 – 10 градусов;
• кнопки – должна понижать температуру также с небольшим шагом.

Основные настройки микрокомпьютера представлены:

• регулировкой значений P, I и D;
• подстройкой профилей, в которых прописан шаг изменения тех или иных параметров;
• настройкой критических температур, при которых станция отключается.

[box type=”fact”]Некоторые конструкторы верхний нагреватель делают из фена. Такой подход подойдет лишь для пайки небольших элементов в SMD корпусах.[/box]

Рекомендации по работе

Самодельные ИК паяльные станции отлично подойдут для небольшого ремонта дома или в частных мастерских. Благодаря относительной простоте конструкции и широкому функционалу инфракрасные станции пользуются невероятным спросом.

Электрическая схема паяльника.

Основными рекомендациями при сборке станций и работе на них являются:

1. Грамотная настройка параметров микроконтроллера.
   В случае, если в компьютер внесены неверные параметры, паяльная установка может некачественно пропаивать компоненты и повреждать маску печатных плат.
2. Надевание средств защиты при выполнении паяльных работ.
   Кварцевый излучатель, в отличие от керамического, при работе порождает излучение на видимой для глаза длине волны. Поэтому, если в устройстве используется кварцевый инфракрасный излучатель рекомендуется надевать специальные защитные очки, защищающие оператора от повреждения зрения.
3. Электрическая принципиальная схема станции должна содержать только надежные элементы.
   Кроме этого, все конденсаторы и резисторы, используемые при сборке, должны иметь быть выбраны с небольшим запасом.
4. Контроллер для ИК паяльной станции можно выбрать из популярных моделей Ардуино.
   При желании, контроллер можно изготовить и из неизвестного микрокомпьютера, однако, в этом случае мастеру придется самостоятельно разработать программное обеспечение для работы паяльной станции.
5. При сборке станции следует предусмотреть разъем для подключения паяльника.
   Иногда, компоненты платы удобнее точечно выпаивать при помощи обычного паяльника или устройства с термофеном вместо жала. Подобное решение можно реализовать, путем проектирования дополнительной термопары для контроля температуры паяльника.
6. Для пайки с использованием активных флюсов и припоев с высоким содержанием свинца следует обеспечить циркуляцию воздуха.
   Хорошая вытяжка или вентилятор значительно облегчат дыхание оператора и позволяет ему не дышать испарениями вредных металлов.

Заключение

ИК паяльные станции – это одни из лучших установок в самых разных корпусных исполнениях. Сделать паяльную станцию на инфракрасных подогревающих элементах можно даже в домашних условиях.

Как правило, домашние мастера для нижних нагревателей предпочитают использовать мощные галогеновые лампы. Основные распиновки разъемов, параметры микросхем, модели микроконтроллера, инструкции о том, как из бытового фена сделать паяльный и другая информация доступна в интернете.

Инфракрасная паяльная станция своими руками

Рано или поздно перед радиомехаником, занимающимся ремонтом современной электронной техники встаёт вопрос покупки инфракрасной паяльной станции. Необходимость назрела в связи с тем что современные элементы массово “откидывают копыта” короче говоря, производители как и мелочевки так и больших интегральных схем отказываются от гибких выводов в пользу пятачков. Процесс этот идёт уже достаточно давно.

Такие корпуса микросхем называются BGA – Ball grid array, проще говоря – массив шариков. Такие микросхемы монтируются и демонтируются бесконтактным способом пайки.

Раньше, для не особо крупных микросхем можно было обходиться термовоздушной паяльной станцией. А вот крупные графические контроллеры  GPU термовоздушкой уже не снимешь и не посадишь. Разве что прогреть, но прогрев длительного результата не даёт.
В общем, ближе к теме.. Готовые профессиональные инфракрасные станции   имеют запредельные цены, а недорогие 1000 – 2000 зелёных недостаточный функционал, короче допиливать всё равно придётся. Лично по мне, инфракрасная паяльная станция – это тот инструмент, который можно собрать самому и под свои нужды. Да, не спорю, есть затраты по времени. Но если подойти к сборке ИК станции методично, то будет и необходимый результат и творческая удовлетворённость. Итак, я для себя наметил, что буду работать с платами размером 250х250 мм. Для пайки телевизионных Main и компьютерных видеоадаптеров, возможно планшетных ПК.

Итак, начал я с нечистого листа и дверцы от старой антресоли, прикрутив к этому будущему основанию 4 ножки от древней пишущей машинки.

Основа при помощи приблизительных расчётов получилась 400х390 мм. Дальше необходимо было примерно рассчитать компоновку исходя из размеров нагревателей, ПИД-регуляторов. Таким нехитрым “фломастерным” способом я определил высоту своей будущей инфракрасной паяльной станции и угол скоса передней панели:



Далее уже берёмся за скелет. Тут всё просто – изгибаем алюминиевые уголки согласно конструкции нашей будущей паяльной станции, закрепляем, связываем. Идём в гараж и с головой закапываемся в корпуса от DVD и видиков. Хорошо делаю, что не выбрасываю – знаю, что пригодятся. Глядишь, дом из них построю:) Вон из пивных банок строят, из пробок и даже палочек от мороженого!

Короче говоря, на облицовку лучше не придумаешь, чем крышки от аппаратуры. Листовой металл стоит не дёшево.



 Бежим по магазинам в поисках антипригарного противня. Противень необходимо подобрать согласно размерам ИК-излучателей и их количеству. Я ходил по магазинам с небольшой рулеткой и измерял стороны дна и глубину. На вопросы продавцов типа – “Зачем вам пироги строго заданных размеров?” Отвечал, что неподходящие размеры пирога нарушают общую гармонию восприятия, что не соответствует моим моральным и этическим принципам.



Урааа! Первая посылочка, а в ней особо важные запчастюлины: ПИД-ы (страшное слово-то какое) Расшифровка тоже не простая: Пропорционально-Интегрально-Дифференциальный регулятор. В общем, разбираемся с их настройкой и работой.



Далее жестянка. Здесь как раз и пришлось попотеть с крышками от DVD-юков дабы всё получилось ровно и солидно, для себя делаем. После подгонки всех стенок необходимо вырезать нужные отверстия под ПИД-ы на передней, под кулер на задней стенке и в покраску – в гараж. В итоге – промежуточный вариант нашей ИК паяльной станции стал выглядеть таким образом:



После тестирования регулятора REX C-100 предназначенного для преднагрева (нижнего нагревателя) выяснилось, что он не совсем подходит для моей конструкции паяльной станции, потому как не рассчитан на работу с твердотельными реле, которыми он и должен управлять. Пришлось его доработать под свою концепцию.



Урааа! Пришла посылка из Китая. Теперь в ней уже было самое основное богатство для постройки нашей инфракрасной паяльной станции. А именно – это 3 нижних ИК излучателя 60х240 мм, верхний 80х80 мм. и пара твердотельных реле на 40А Можно было и на 25 ампер взять, но всегда стараюсь всё сделать с запасом, да и ценой они не сильно отличались..



Глаза боятся, а руки делают. Стараюсь не забывать эту старую истину, также как и про курицу, та что по зёрнышку…Что имеем в итоге – После установки излучателей в противень, установки твердотелок на радиатор, обдуваемый кулером и соединении всего, получилось уже что-то более-менее похожее на инфракрасную паяльную станцию.



Когда дело с преднагревом начало подходить к концу и были сделаны первые тесты на нагрев, удержание температуры и гистерезис, можно было смело приступать к верхнему инфракрасному излучателю. Работы с ним оказалось больше, чем я предполагал изначально. Было рассмотрено несколько конструктивных решений, но всё же более удачным на практике оказался последний вариант, который я и воплотил.



Сделать столик для удержания платы – очередная задача, требующая нагрева черепной коробки. Необходимо чтобы выполнялось несколько условий – равномерное удержание печатной платы, чтобы плата при нагреве не прогибалась. Кроме этого была возможность сдвигать влево-вправо уже зажатую плату. Зажим платы должен быть, как и крепкий, так и давать небольшую слабину, так как плата при нагреве расширяется. Ну и так же у столика должна быть возможность  закрепить платы разных размеров. Не до конца еще доделанный столик:                                            (нет прищепок для платы)



Вот и настало время тестов, отладок, подгонки термопрофилей под разные виды микросхем, и паяльных сплавов. За осень 2014 было восстановлено приличное количество компьютерных видеокарт и телевизионных Main-board



Не смотря на то, что паяльная станция кажется завершённой и прекрасно себя зарекомендовала, на самом деле не хватает еще нескольких важных вещей: Во-первых это лампа, ну или фонарик на гибкой ножке, Во-вторых обдув платы после пайки, в-третьих я хотел изначально сделать селектор для нижних нагревателей..

Конечно же, я написал не всё что хотел, потому как, при сборке было много мелочей, проблем и тупиков. Но зато я записал на видео весь процесс конструирования и теперь это полноценный обучающий видеокурс:







Паяльная станция своими руками: 3 простых способа изготовления

Пайка электронных плат требует соблюдения определенного уровня температуры для различных деталей, ведь недостаток нагрева приведет к плохому соединению припоя, равно, как и чрезмерный нагрев вызовет преждевременное окисление олова и такое же низкое качество пайки.

Помимо этого на перегретой плате могут отслаиваться дорожки, обугливаться целые участки. Если раньше для работы с мелкими и крупными деталями, лужением относительно большой площади радиолюбители использовали набор из нескольких паяльников, сегодня эта функция решается одной паяльной установкой. Но из-за высокой стоимости такого устройства не все могут позволить себе ее приобретение, поэтому мы расскажем, как собирается паяльная станция своими руками.

Принцип действия и варианты реализации

Принцип работы паяльной станции заключается в способности устройства регулировать температуру нагрева и поддерживать ее в установленных пределах на протяжении всего процесса.

Разумеется, реализация всех вышеперечисленных функций задача не из простых, поэтому изготовление полноценного аналога под силу опытным электрикам, имеющим должное оборудование и опыт сборки электронных схем, изготовления печатных плат.

Поэтому сначала мы разберем относительно простые варианты изготовления, регулировка температуры в которых осуществляется вручную. Но и таких паяльных станций вполне достаточно, чтобы выполнить качественную  пайку деталей, ориентируясь только по внешним признакам работы жала.

Способ №1. Контактная паяльная станция

Для такой паяльной станции вам понадобиться относительно классический паяльник мощностью хотя бы 80 – 100Вт, регулятор мощности (в данном примере мы будем использовать диммер), диодный мост, соединительные провода. Такая паяльная станция будет работать без обратной связи по температуре жала паяльника, поэтому результативность воздействия на припой придется определять опытным путем.

Рис. 1: схема изготовления простейшей станции

Так как в домашней сети напряжение может быть значительно ниже 220В, в схеме паяльной станции будет использоваться диодный мост.

Процесс изготовления состоит из следующих этапов:

• Соберите из четырех диодов мост или возьмите готовую сборку с параметрами работы с 220 В на 300 В;
• Отрежьте питающий шнур на расстоянии 10 – 15 см от ручки, запас нужен для подключения к паяльной станции;
• Зачистите выводы проводов как возле паяльника, так и на шнуре, его также будем использовать для подключения;
• Подключите одну из жил шнура питания к диодному мосту через диммер, а вторую напрямую;
• Подсоедините выводы диодного моста к жилам паяльника, лучше использовать клеммное соединение, болтовое или пайку;
• Места электрических соединений заизолируйте для предотвращения поражения электрическим током при работе паяльной станцией;
• Установите мост и светорегулятор на диэлектрическое основание.

Простейшая паяльная станция готова к использованию, достаточно включить ее в розетку и повернуть ручку в нужное положение. Принцип работы с ней схож с прибором для выжигания по дереву. Работая с крупными элементами, регулятор мощности устанавливается в максимальное положение. С мелкими, выводится в половинное значение, следует отметить, что конструкция регулятора температуры на основе диммера изменяет напряжение питания от 220 до 0В,  а вам ограничивать его меньше половины  смысла не имеет.

Способ №2. Бесконтактная паяльная станция

Как показывает практика, далеко не всегда нагревом жала можно воздействовать на любые элементы платы, к примеру, к тем же smd деталям крайне трудно подобраться. В таких ситуациях используется паяльный фен, направляющий поток горячего воздуха на  ножки.

Несмотря на схожесть, переделать обычное устройство для сушки волос в инфракрасную станцию не получится, так как рабочая температура должна достигать 500 — 800ºС. Для сборки такой паяльной станции вам понадобится компрессор для подачи воздуха, нагревательный элемент, корпус для элементов управления, сопло, понижающий трансформатор, выпрямитель, блок управления скоростью подачи воздуха.

Принципиальная схема такой паяльной станции приведена на рисунке ниже:

Рис. 2: электрическая схема термофена

Принцип действия паяльной станции основан на воздействии инфракрасного излучения от нагревательного элемента непосредственно в область пайки. Компрессор подает воздух от нагревателя через сужающееся сопло, создавая эффект турбины, производительность насоса желательно обеспечить в пределах от 20 до 30 л в минуту.

При изготовлении инфракрасной станции существует два способа для ее выполнения —  ручная модель или стационарная. Первый вариант подходит в тех ситуациях, когда корпус ИК паяльной предвидится относительно небольших размеров и будет удобно помещаться в руке. Второй способ подойдет для крупногабаритных приспособлений, в которых станция установлена неподвижно, а заготовка перемещается под соплом.

Рассмотрим такой пример изготовления паяльной станции бесконтактного типа:

• Намотайте нагревательную спираль из нихромовой проволоки, в данном случае используется диаметром 0,8мм. Можете взять и другой вариант, к примеру, от электрической плиты. Рис. 3: намотайте нагревательный элемент
• Для намотки используйте жесткий каркас, укладывайте витки вплотную, но не делайте нахлестов и следите за тем, чтобы не закоротить намотку. Чем меньше диаметр проволоки у вас получится, тем эффективнее будет идти нагрев, достаточно будет спирали с наружным диаметром 8 – 10 мм.
• В данном примере изготавливаются несколько спиралей, соединяемых параллельно для повышения температуры нагрева.
• Установите полученную спираль на цилиндрический каркас из негорючего материала.

Рисунок 4: поместите спирали на диэлектрический элемент

Предварительно удалите с каркаса все лишнее но если он уже готов, можете сразу осуществлять намотку.

• Изготовьте металлический стакан для нагревательного элемента, в этом примере изготовления паяльной станции мы сделаем его из корпуса пальчиковой батарейки.
• Из куска телескопической антенны от радиоприемника сделайте сопло, один край которого нужно расплескать и надеть на шайбу. Рис. 5. Наденьте шайбу
• Прикрутите шайбу сопла к стакану из батарейки при помощи соразмерных болтов. Рис. 6: прикрутите сопло к стакану
• Поместите внутрь стакана между спиралью и стенками термоизоляционный материал, чтобы предотвратить перегревание наружных деталей.
• Соберите диодный мост из четырех полупроводниковых элементов, если под рукой уже есть готовая сборка, можете использовать и ее.
• Изготовьте блок питания из понижающего трансформатора и выпрямительного агрегата, ваша задача получить на выходе низкое напряжение для снижения вероятности поражения электротоком. В рассматриваемом примере получается около 10 – 15В, мощность трансформатора составляет 150Вт. Аналогичная модель может браться с готового оборудования.
• Корпус для паяльной станции мы изготовим из обычной пластиковой бутылки. В данном примере нам нужен прозрачный пластик, так как в нем легче подключать блок питания, нагнетатель воздуха и плату управления. Рис. 7. соедините все элементы  в корпусе
• Подключите куллер и нагревательную спираль к выводам блока питания, подсоедините регулятор напряжения. Рис. 8. установите кулер

Регулировка мощности теплового потока может осуществляться либо по скорости подачи воздуха, либо по уровню напряжения, подаваемого на нагреватель.

• Подключите шнур питания к выводам трансформатора – паяльная станция готова к использованию. Рис. 9: паяльная станция готова

Способ №3. Автоматическая паяльная станция на базе Ардуино

Такая паяльная станция собирается на базе микроконтроллера Arduino, который выполняет роль логического элемента, обрабатывающего данные от индикатора температуры и регулирующего мощность нагрева жала. Отличительной особенностью такого устройства является полная автоматизация контроля за температурой – вам достаточно задать ее и дождаться нагревания. Пример схемы для сборки приведен на рисунке ниже:

Рис. 10. схема паяльной станции на базе ардуино

Чтобы собрать такую станцию вам понадобится:

• сама плата Ардуино для управления работой паяльной станции;
• цифровое табло для отображения температуры нагрева;
• микросхему для программирования паяльной станции;
• транзистор, стабилизатор и кнопки, магазин резисторов и емкостных элементов.

Для сборки такой паяльной станции воспользуйтесь приведенной схемой, в качестве нагревательного элемента будет выступать жало обычного паяльника с датчиком температуры, которые подключаются к собранной схеме.

К недостаткам такого устройства следует отнести его сложность, из-за чего начинающие радиолюбители могут попросту не собрать рабочую версию с первого раза. Также для пайки используемых в автоматической станции элементов вам понадобиться специальный паяльник и предварительные навыки работы с ним, чтобы не испортить детали.

Видео по теме

Паяльная станция своими руками. Проще некуда

Приветствую, Самоделкины!
В этой статье мы соберем очень простую и довольно надежную паяльную станцию.

На Ютубе уже полно роликов про паяльные станции, есть довольно интересные экземпляры, но все они сложны в изготовлении и настройке. В представленной здесь станции, все настолько просто, что справится любой, даже неопытный человек. Идею автор нашел на одном из форумов сайта «Паяльник» (forum.cxem.net), но немного ее упростил. Данная станция может работать с любым 24-х вольтовым паяльником, у которого есть встроенная термопара.

Теперь давайте рассмотрим схему устройства.

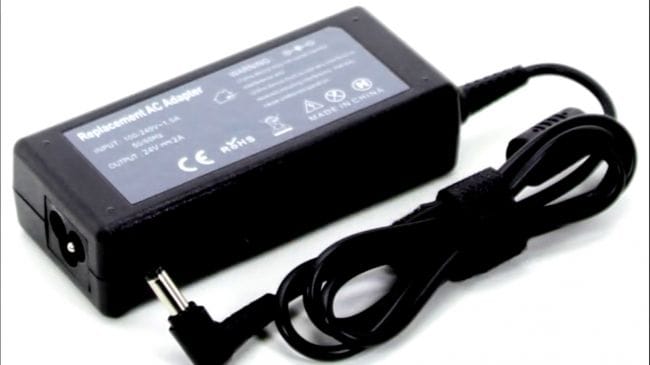

Условно автор разделил ее на 2 части. Первая, это блок питания на микросхеме IR2153.

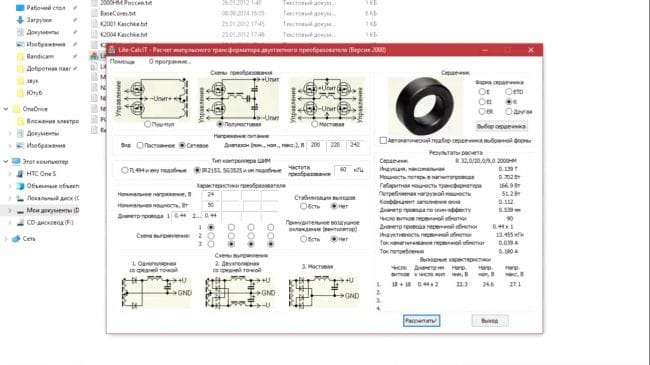

Про нее было уже много всего сказано и на ней не будем останавливаться, примеры сможете найти в описании под видеороликом автора (ссылка в конце статьи). Если же неохота возиться с блоком питания, ее можно вообще пропустить и купить готовый экземпляр на 24 вольта и ток 3-4 ампера.


Вторая часть – это собственно мозги станции. Как уже говорилось выше, схема очень простая, выполнена на одной микросхеме, на сдвоенном операционном усилителе lm358.

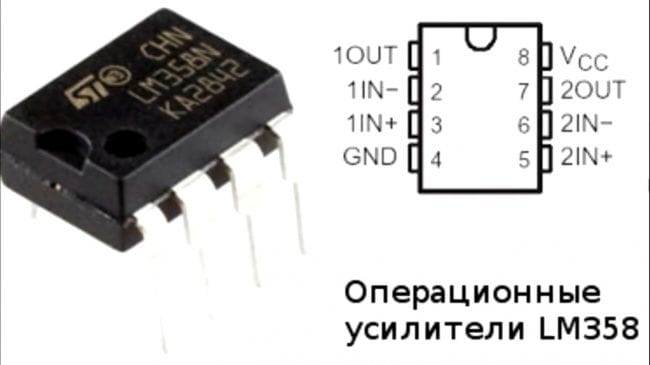

Один операционник работает как усилитель термопары, а второй как компаратор.


Пару слов про работу схемы. В начальный момент времени паяльник холодный, следовательно, напряжение на термопаре минимальное, а это означает, что на инвертирующем входе компаратора напряжение отсутствует.

На выходе компаратора плюс питания. Транзистор открывается, идет нагрев спирали.


Это в свою очередь увеличивает напряжение термопары. И как только на инвертирующем входе напряжение сравняется с не инвертирующем, на выходе компаратора установится 0.

Следовательно, транзистор отключается и нагрев прекращается. Как только температура снижается на долю градуса, цикл повторяется. Также схема снабжена индикатором температуры.

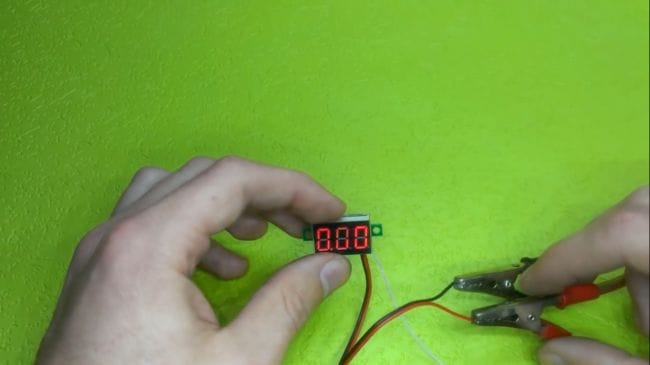

Это обыкновенный цифровой китайский вольтметр, который измеряет усиленное напряжение термопары. Для его калибровки установлен подстроечный резистор.

Калибровку можно производить с помощью термопары мультиметра, или же по комнатной температуре.

Это автор продемонстрирует в ходе сборки.

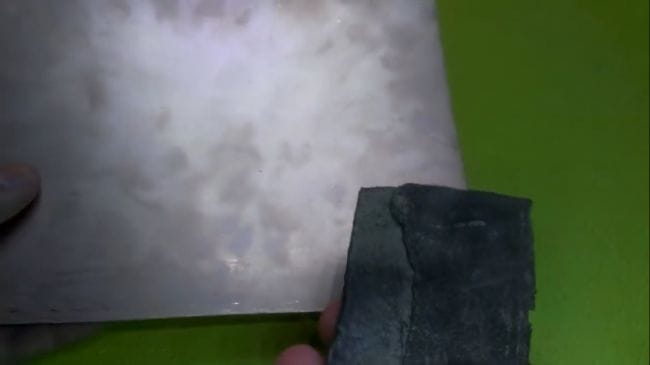

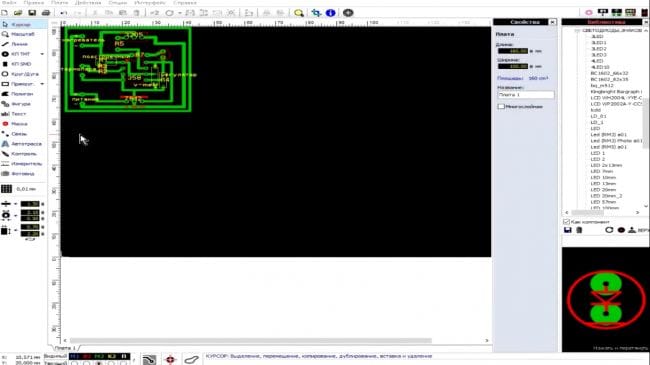

Разобрались со схемами, теперь необходимо изготовить печатные платы. Для этого воспользуемся программой Sprint Layout, и начертим печатные платы.


В вашем же случае достаточно просто скачать архив (автор оставил все ссылки под видеороликом).

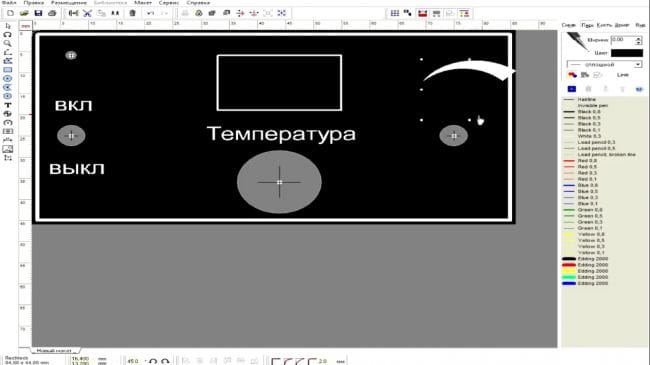

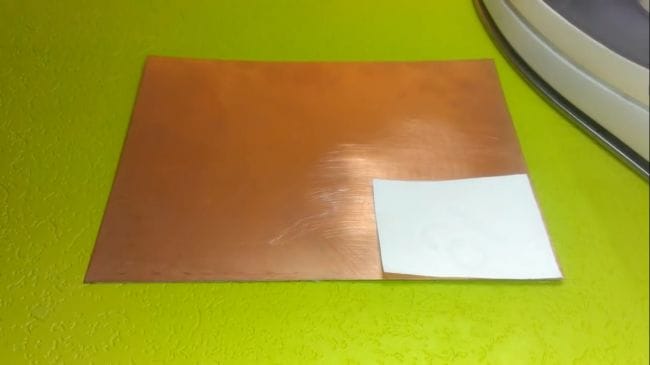

Теперь займёмся изготовлением опытного образца. Распечатываем чертёж дорожек.

Далее подготавливаем поверхность текстолита. Сначала с помощью наждачной бумаги зачищаем медь, а потом спиртом обезжириваем поверхность, для лучшего переноса рисунка.


Когда текстолит готов, размещаем на нем рисунок платы. Выставляем максимальную температуру на утюге и проходимся им по всей поверхности бумаги.


Все, можно приступать к травлению. Для этого готовим раствор в пропорциях 100 мл перекиси водорода, 30 г лимонной кислоты и 5 г поваренной соли.


Помещаем вовнутрь плату. А для ускорения травления автор воспользовался своим специальным устройством, которое он собрал своими руками ранее.

Теперь получившуюся плату необходимо очистить от тонера и просверлить отверстия под компоненты.

На этом все, изготовление платы закончено, можно приступать к запайке запчастей.

Запаяли плату регулятора, отмыли от остатков флюса, теперь можно подключать к ней паяльник. Но как это сделать, если мы не знаем где какой у него выход? Чтобы решить этот вопрос, необходимо разобрать паяльник.

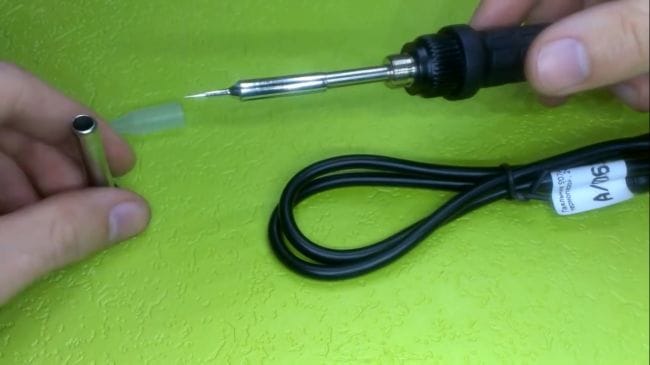

Далее начинаем искать какой провод куда идет, параллельно записывая на бумагу, во избежание ошибок.

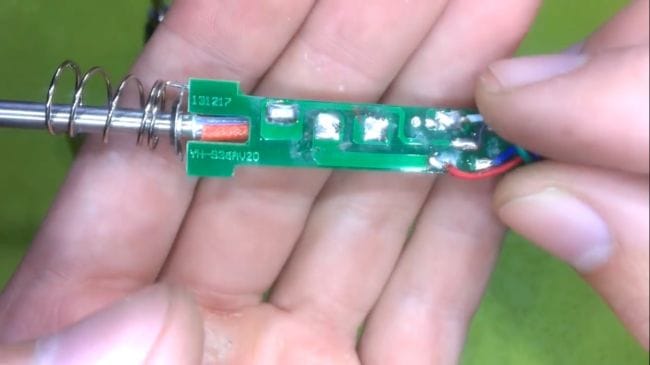

Также можно заметить, что сборка паяльника явно производилась на тяп-ляп. Флюс не отмыт и это нужно исправить. Исправляется это довольно легко, ничего нового, с помощью спирта и зубной щетки.

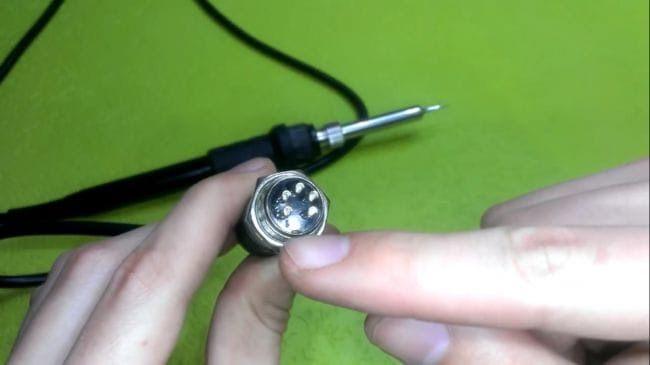

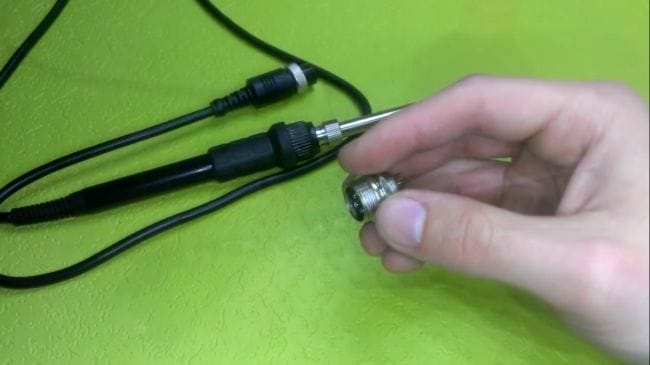

Когда узнали распиновку, берем вот такой штекер:


Далее проводами подпаиваем его к плате, а также припаиваем и другие элементы: вольтметр, регулятор, все как на схеме.

По поводу пайки вольтметра. У него имеются 3 вывода: первый и второй – это питание, а третий – измерительный.

Зачастую измерительный провод и провода питания спаяны в один. Нам необходимо его отсоединить для измерения низкого напряжения с термопары.

Также у вольтметра можно закрасить точку, чтобы она нас не сбивала. Для этого воспользуемся маркером черного цвета.

После этого можно производить включение. Питание автор берет от лабораторного блока.


Если вольтметр показывает 0 и схема не работает, возможно вы неправильно подключили термопару. Собранная без косяков схема начинает работать сразу. Проверяем нагрев.

Все отлично, теперь можно калибровать датчик температуры. Для калибровки датчика температуры необходимо отключить нагреватель и подождать пока паяльник остынет до комнатной температуры.

Далее вращая отверткой потенциометр, выставляем заранее известную комнатную температуру. Потом на время подключаем нагреватель и даем ему остыть. Калибровку для точности лучше провести пару раз.


Теперь поговорим о блоке питания. Готовая плата выглядит так:


Также к ней необходимо намотать импульсный трансформатор.

Как его мотать, можно посмотреть в одном из предыдущих роликов автора. Ниже вы сможете ознакомиться со скриншотом расчета обмоток, может кому пригодится.

На выходе блока получаем 22-24 вольта. То же самое мы брали с лабораторного блока.

Корпус для паяльной станции.

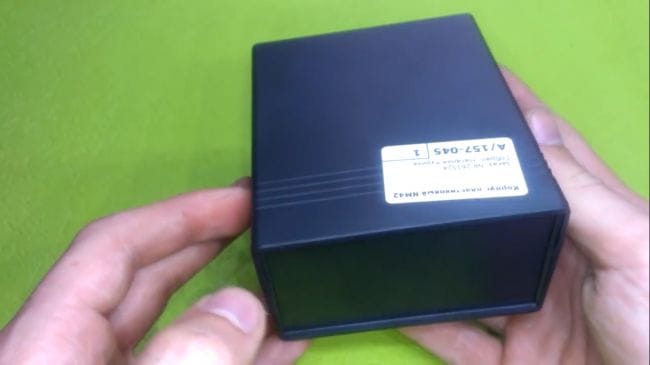

Когда платки готовы, можно приступать к созданию корпуса. В основании будет вот такая аккуратная коробка.


В первую очередь к ней необходимо нарисовать лицевую панель для придания так сказать товарного вида. В программе FrontDesigner сделать это можно легко и просто.


Далее необходимо распечатать трафарет и с помощью двухстороннего скотча закрепляем его на торце и идем делать отверстия под запчасти.

Корпус готов, теперь осталось разместить все компоненты внутри корпуса. Автор посадил их на термоклей, так как у данных электронных компонентов практически отсутствует какой-либо нагрев, поэтому они никуда не денутся, и прекрасно будут держаться на термоклее.

На этом изготовление закончено. Можно приступать к тестам.

Как видим, паяльник отлично справляется с лужением больших проводов и пайки габаритных массивов. И вообще, станция проявляет себя отлично.

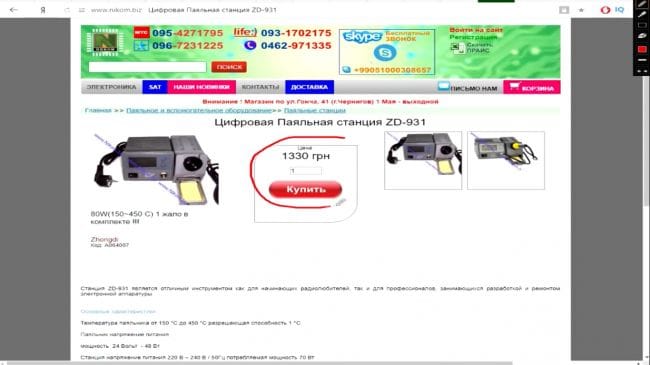

Почему просто не купить станцию? Ну, во-первых, собрать самому дешевле. Автору, изготовление данной паяльной станции обошлось в 300 гривен. Во-вторых, в случае поломки можно без труда починить такую самодельную паяльную станцию.

После эксплуатации данной станции, автор практически не заметил разницы между HAKKO T12. Единственное чего не хватает, так это энкодера. Но это уже планы на будущее.

Благодарю за внимание. До новых встреч!

Видео:

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Инфракрасная паяльная станция своими руками: устройство, пайка

Радиолюбителям рано или поздно приходится сталкиваться с пайкой элементов посредством массива шариков. BGA способ пайки используется повсеместно в массовых производствах различной техники. Для монтажа используется инфракрасный паяльник, который производит соединение деталей бесконтактным способом. Готовые модификации стоят дорого, а более дешевые аналоги не обладают достаточным функционалом, поэтому возможно изготовить паяльник в домашних условиях.

Инфракрасная паяльная станция своими руками

Описание процесса ИК пайки

Принцип работы инфракрасной паяльной станции заключается в воздействии сильными волнами длиной 2-7 мкм на элемент. Устройство для пайки самодельными ИК паяльными станциями как самодельными, так и приобретаемыми, состоит из нескольких элементов:

• Нижний нагреватель.
• Верхний нагреватель, отвечающий за основное воздействие на материалы.
• Конструкция держателя платы, размещенная на столе.
• Контроллер температуры, состоящий из программируемого элемента и термопары.

Длина волны, напрямую зависит от температурных показателей источника энергии. Материалы в различной форме подвергаются пайке с помощью ИК станции, сделанной своими руками, существуют основные параметры передачи энергии, непрозрачность, отражение, полупрозрачность и прозрачность. Перед изготовлением ИК паяльной станции своими руками нужно понимать, что существуют некоторые недостатки данных систем:

• Разная степень поглощения энергии компонентами ведет за собой неравномерный прогрев.
• Каждая плата ввиду различных характеристик требует подбора температур, в противном случае, компоненты перегреваются, выходят из строя.
• Наличие «мертвой зоны», где инфракрасная энергия не достигает требуемого объекта.
• Обязательное условие защиты поверхностей остальных элементов от испарения флюсов.

Нагревание происходит за счет передачи тепла к монтажной плате. Тепловое воздействие инфракрасной станцией происходит поверх детали, температуры бывает не достаточно, поэтому конструкция подразумевает нагрев нижней части. Нижняя часть состоит из термостола, процесс пайки может осуществляться посредством спокойного инфракрасного излучения, либо потоком воздуха.

Инфракрасная паяльная станция своими руками

Профессиональное оборудование стоит достаточно дорого, более дешевые аналоги не обладают достаточным функционалом. Для экономии средств, выполнения нужных операций с BGA контроллерами, возможно изготовить инфракрасную паяльную станцию своими руками. Сборка возможна из доступных на рынке и подручных материалов. Конструкция представляет собой изготовленный из старого светильника термостол, оснащенный лампами галогенового типа. Контроллер и верхний нагреватель приобретается на рынке или собирается из старых запасных частей.

Инструменты для изготовления инфракрасного паяльника

Термостол потребует наличие отражателей, галогеновых ламп, размещенных в корпусе из профиля или листового металла. При изготовлении инфракрасной паяльной станции своими руками, стоит придерживаться чертежей, которые возможно разработать самостоятельно или позаимствовать у других исполнителей. Обязательно корпус снабжается местом для термопары, которая передает информацию на контролер для предотвращения резких перепадов температуры, избыточного нагрева материала.

Сборка ИК паяльной станции подразумевает самодельные конструкции в виде крепежа из штатива. Контроль температуры нагревательного узла производится второй термопарой. Устанавливается параллельно с нагревателем, штатив закрепляется на панели таким способом, чтобы ИК элемент можно было перемещать над поверхностью термостола. Расположение платы производится выше галогеновых ламп на 2-3 см, в корпусе термостола. Крепление производится кронштейнами, для изготовления возможно использовать ненужный алюминиевый профиль.

Принципиальная схема контроллера для инфракрасной паяльной станции своими руками

Изготовление паяльной лампы своими руками в первую очередь потребует корпус. Для охлаждения системы требуется монтаж одного мощного или нескольких кулеров, материал желательно выбрать из оцинкованной стали. После полной сборки производится наладка системы путем запуска схемы, отладки устройства.

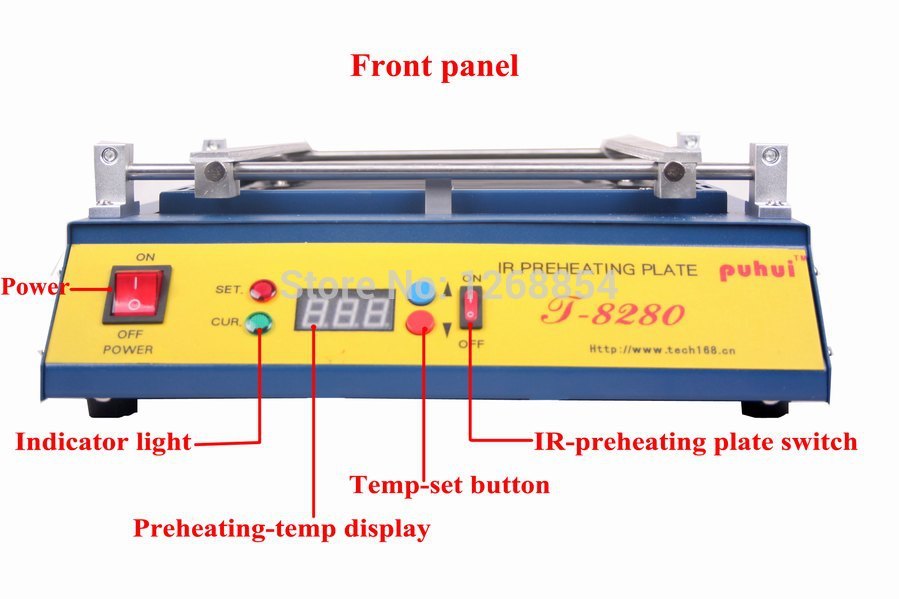

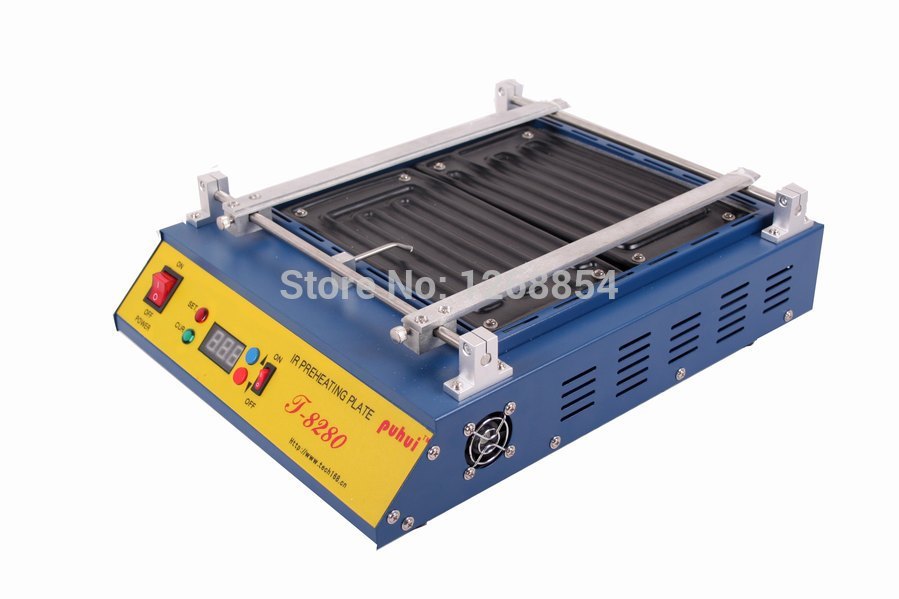

Нижний подогрев

Нижний подогрев может быть изготовлен несколькими способами, но гораздо лучшим вариантом является использование галогеновых ламп. Рациональным решением является установка своими руками ламп суммарной мощностью от 1 кВт. По бокам конструкции устанавливаются порожки, которые зафиксируют плату. Установка материалов для пайки производится на швеллер, для более мелких деталей используются подложки или прищепки.

Нижний подогрев

Верхний подогрев

Известно, что верхний нагреватель подходящего качества невозможно изготовить своими руками. Для достижения наилучшего результата в процессе ИК пайки, необходимо воспользоваться керамическими нагревательными элементами. Для инфракрасной паяльной станции, изготовленной своими руками оптимальным вариантом является использование нагревателя ELSTEIN. Производитель показывает наилучшие результаты, спектр излучения идеально подходит для замены BGA плат, других деталей. Не рекомендуется экономить на покупке верхнего нагревателя — обогревателя при сборке паяльной станции своими руками, т.к. при работе некачественным инструментом возможно повреждение платы или собранной конструкции.

Верхний подогрев

Конструкция для верхнего подогрева возможна из самодельной станины. Достаточно иметь регулировку по высоте и широте для комфортной работы на инфракрасной паяльной станции, изготовленной своими руками. К штативу крепится термопара для контроля температуры.

Блок управления

Корпус контроллера подбирается по размерам в соответствие с устанавливаемыми деталями. Подходящим вариантом может оказаться кусок листового метала, который без труда возможно отрезать ножницами по металлу. Размещается в блоке управления также вентиляторы, различные кнопки, а также дисплей и сам контроллер. В роли контроллера выступает Arduino, функциональность вполне достаточна для выполнения пайки BGA схем своими руками.

Блок управления

Детали для самодельного прибора

Перед сборкой любого оборудования своими руками, необходимо подготовить материалы и инструменты. Для инфракрасного паяльника понадобятся:

• Комплект галогеновых ламп, количество которых зависит от формы будущего нижнего нагревателя паяльной станции, оптимальное количество подбирается в диапазоне от 4 до 6 штук.
• Керамическая инфракрасная головка мощностью не менее 400 ватт для верхнего нагревателя.
• Шланг от душевой лейки для проводов, алюминиевые уголки.
• Стальная проволока, крепежный элемент от старого фотоаппарата или настольной лампы для изготовления штатива.
• Контроллер Arduino, 2 реле и термопары, а также блок питания выходом 5 вольт, который можно изготовить от зарядного устройства мобильного телефона.
• Винты, разъемы и дополнительные периферии.

Инфракрасная паяльная станция своими руками на основе Arduino

В процессе сборки понадобятся чертежи, разобрать которые помогут элементарные знания в электронике.

Применение и устройство

Инфракрасный паяльник используется в основном при условиях отсутствия доступа к заменяемым компонентам. Применяется при замене мелких деталей, основным достоинством является отсутствие нагаров и прочих отложений, как при работе обычным паяльником, а также малая возможность повредить соседние элементы. Для домашнего использования возможно изготовить паяльник своими руками, используя прикуриватель от автомобиля.

Инфракрасная паяльная станция промышленного производства

Работа устройства происходит при питании 12 вольт, такое напряжения возможно получить путем использования преобразователя или не нужного блока питания для компьютера.

Изготовление

Перед сборкой паяльной станции, извлекается из корпуса прикуривателя нагревательный элемент. К контактам питания присоединяются провода питания, к центральному проводу возможно подвести медный провод с изоляцией. Сделать паяльник не составит большого труда, достаточно изолировать соединение на расстоянии от нагревательного элемента, возможно использовать термоусадочную трубку.

Термоусадочная трубка

Корпус производится из тугоплавкого материала. Возможно воспользоваться нерабочим паяльником или приобрести кусок стали. Необходимо следить за отсутствием соприкосновения проводов. Важно понимать, что подобного рода устройство используется при незначимых работах, так как температурные пороги, другие параметры не контролируются.

YIHUA 1000A Паяльная станция BGA паяльная станция Инструменты для ремонта материнских плат ноутбука BGA-машина ИК-станция 110V 220V EU US | 220v eu | паяльная станцияремонтная станция

YIHUA 1000A паяльная станция BGA паяльная станция ноутбук материнская плата инструменты для ремонта BGA машина IR станция 110 В 220 В ЕС США

Элемент

1.Использование нового микрокомпьютерного процессора SAMSUNG, программируемая технология контроля температуры PID и

использует источник инфракрасного излучения и оптику для направления тепла на отдельные компоненты, не смещая другие части SMT

посредством водоворотов воздушных потоков.

2. Принять технологию инфракрасной сварки , независимое исследование, инфракрасное проникновение, компоненты

равномерный нагрев, помимо традиционного нагрева горячим воздухом, который призван предотвратить срыв микросхемы, окружающей мелкие компоненты.

3. Инфракрасное излучение, ориентированное на техников. легко нацелить на снятие / замену и переделку большинства компонентов.

4. Лампы инфракрасного источника тепла долговечны, недороги и легко заменяются.

5. Имеет яркое нежное светодиодное освещение низкого напряжения , безопасность и энергосбережение .

6.Он имеет режим контроля температуры внешнего датчика, который определяется контролем температуры поверхности IC датчика

Температура, эта функция хороша для работы новичка, это безопасный способ защиты компонентов.

7. Компоненты MountTechnology (SMT) размером 15-35 см.

8. Эта машина имеет систему нагрева мощностью 540 Вт, ширина которой составляет 120 мм * 120 мм.

9. Цвет пластины предварительного нагрева черный , с точки зрения черного цвета легко впитывает нагрев,

сократить время разогрева.

10. Функция коррекции температуры Корректировка диапазона температур -50 ° C ~ + 50 ° C (аналоговое значение инфракрасной лампы 580).

11. Функция отображения температуры по Цельсию / Фаренгейту

12. Эта машина также имеет функцию паяльника , если у вас есть устройство, вы можете использовать его для всех компонентов

пайка, распайка, предварительный нагрев, ремонт всех компонентов, особенно компонентов Micro BGA.

T Технические данные

Напряжение переменного тока 220 В ± 10%

Максимальная потребляемая мощность 715 Вт

Детали станции предварительного нагрева

Максимальная потребляемая мощность 540 Вт

Светоизлучающие компоненты Нагревательная пластина для дальнего инфракрасного диапазона

Диапазон температур 50 ° C-200 ° C

Тип дисплея LED

Площадь предварительного нагрева 120 * 120 мм

Инфракрасная лампа часть

Максимальная потребляемая мощность 150 Вт

Светоизлучающие компоненты Инфракрасная лампа

Диапазон температур 100 ° C-350 ° C / 212 ° F ~ 662 ° F

Стабильность температуры ± 1 ° C

Тип дисплея LED

Эффективная площадь облучения 35 * 35 мм

Поставляется с 2 чашками для линз, вы можете выбрать два из

чашка объектива от 28мм / 38мм / 48мм.

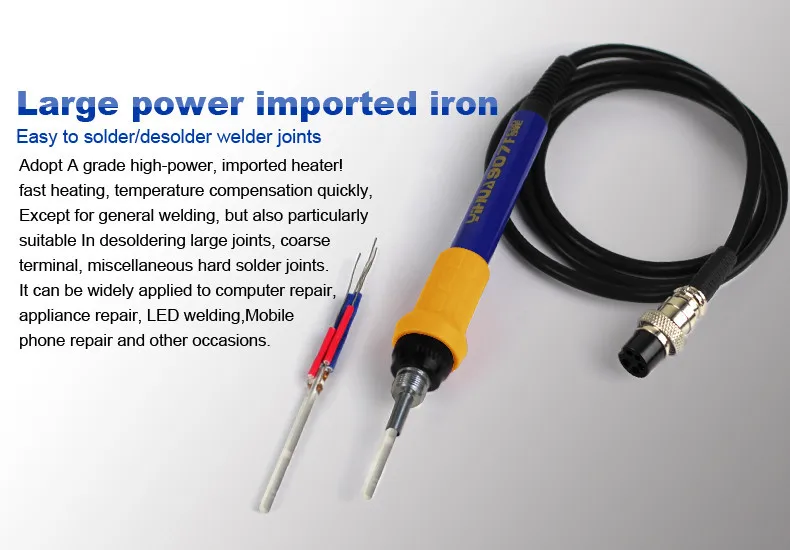

Деталь паяльной станции

Максимальная потребляемая мощность 75 Вт

Нагревательные компоненты импортируются нагреватель

Диапазон температур 200 ° C-480 ° C / 392 ° F ~ 896 ° F

Температурная стабильность ± 1 ° C (статика)

Наконечник заземляющего напряжения <2 мВ

Совет сопротивления заземления <2 Ом

Тип дисплея Светодиодный дисплей

Длина кабеля ручки ≥100 см

Инфракрасная паяльная станция BGA УВЕДОМЛЕНИЕ

1.Ремонт печатных плат требует мер предосторожности и необходимых защитных мер.

1) Для обеспечения того, чтобы обе стороны зоны предварительного нагрева печатной платы без плавкого взрывоопасного

компоненты, такие как пластик, дисплей, камера телефона, светодиод, электролитические конденсаторы.

2) Убедитесь, что легковоспламеняющиеся взрывоопасные компоненты в инфракрасном свете не попадают в зону.

Если вы не можете избежать этого, необходимо использовать светоотражающую бумагу.как пластик, дисплей, камера телефона,

LED, Электролитические конденсаторы.

2. в соответствии с размером IC используйте чашку лампы подходящего диаметра (размер чашки лампы больше размера IC); Установить фары

Чашка минимизирует расстояние между лампой и ИС, чтобы облегчить нагрев.

3. Убедитесь, что в рабочей среде нет большего воздушного потока, чтобы предотвратить потерю тепла, при необходимости меры под навесом.

4. Нанесите паяльную пасту на микросхему перед распайкой, также вы можете предварительно нагреть, а затем нанести паяльную пасту,

Особенно BGA корпус IC, следует предварительно нагреть, затем нанести паяльную пасту, можно сделать паяльную пасту

проникают в нижнюю часть ИС.

5. Надевайте теплозащитные перчатки и очки. Поместите козырек, хорошие меры притенения для защиты глаз.

6.Включите инфракрасный свет, установите температуру около 280 ° C. Сделайте соответствующие настройки.

в зависимости от размера ИС и печатной платы. IC при облучении инфракрасным светом будет быстро нагреваться (обычно от 1 до 3 минут).

7. Только начали использовать этот продукт, лучше несколько раз попробовать переделать брошенную печатную плату.

и так знакомы с использованием этого продукта, а затем выполнять обычные работы по техническому обслуживанию.

Использование

1). Подходит для распайки и пайки BGA, SOIC, CHIP, QFP, PLCC, SMD IC,

Особенно подходит для распайки модуля BGA, северного и южного моста материнской платы компьютера,

все виды материнской платы мобильного телефона SMT IC и светодиодные фонари.

2).Усадка, сушка краски, удаление клея, оттаивание, нагревание, сварка пластика и т. Д.

,

Новая версия ACHI IR PRO SC V4 DARK IR сварочная паяльная станция для ремонта микросхем BGA | станция | станция паяльника bga

Новая версия ACHI IR PRO SC V4 DARK ИК сварочная паяльная станция для ремонта BGA чипов

DHL бесплатная доставка срок доставки 4-6 рабочих дней

Примечание: эта бесплатная доставка через DHL не включает стоимость доставки в удаленные районы, если есть доставка DHL в удаленные районы вашего адреса доставки, нам потребуется оплатить 33 доллара США за доставку в удаленные районы.

Модель: ACHI IR PRO SC V4 (температура новой версии 2012 года улучшена до OMEGA Style, более высокая точность, чем раньше, также улучшенная система охлаждения, верхний нагреватель машины легче, чем раньше, делает машину удобной, но цена не меняется !!)

Введение:
ACHI BGA Rework Station разработана для удовлетворения постоянно меняющихся требований современных сред быстрой BGA Rework (R).

Продукты

применяются для сварки CBGA CCGA CSP QFN MLF PGA, всего зеленого эпоксидного типа BGA и других специальных деталей, таких как металлическая экранирующая крышка, замена пластиковых разъемов различных и мягких печатных плат.

Machine поставляется вместе с Руководством и демонстрационным видео CD-ROM. Информация проста для понимания. Даже если вы никогда не занимались переделкой BGA, ее можно быстро освоить по технологии

Вы обнаружите, что это действительно та машина, которая вам нужна, благодаря ее высокой степени интеграции, компактному рабочему столу, несмешанным кабелям и удобству эксплуатации – всем процессом пайки можно управлять с помощью кнопки.

Высоту верхней нагревательной головки можно отрегулировать поворотом ручки. Нагреватель Top Infrared может переделывать BGA микросхемы большого размера до 70 * 70 мм.

Кронштейн с линейной направляющей для ремонта BGA может быть заблокирован, отрегулирован вращением ручки, он может легко фиксировать плату PCB, эффективно предотвращая деформацию платы PCB.

IR-PRO-SC может быть подключен к компьютеру со встроенным последовательным портом RS232 ПК. Это можно контролировать с помощью программного обеспечения. он может настроить 8 сегментов повышения температуры и 8 сегментов постоянной температуры для управления.Он может сохранять 10 групп температурных кривых одновременно

Вентилятор может охлаждать печатную плату быстро и эффективно. Большой инфракрасный нижний нагреватель (260 мм * 245 мм) может равномерно нагревать печатную плату, чтобы избежать ее деформации. Скорость успешной пайки выше.

Верхняя и нижняя температурные зоны нагреваются независимо. Чувствительный датчик температуры может получать точные данные и мгновенную информацию. Система контроля температуры с обратной связью предлагает функцию сигнализации и автоматическое отключение электропитания.

Инновационная конструкция решает проблему медленного и беспорядочного нагрева паяльной станции, вызванного потоком воздуха. Легко справляется с пайкой без припоя. Максимальная температура до 400 ° C.

* Мы отправим товар в течение 48 часов после подтверждения оплаты (кроме выходных) либо почтой
гонконгских долларов / королевской почтой / швейцарской почтой / USPS / EMS / DHL / UPS / FEDEX / TNT и т. Д.
* Срок доставки DHL / UPS / FEDEX / TNT составляет от 3 до 5 рабочих дней в большинство стран. EMS
занимает от 5 до 7 рабочих дней. Доставка почты Гонконга в большинство
стран занимает от 10 до 20 рабочих дней, а доставка по территории США – от 10 до 15 дней. Royal Mail занимает около 7 дней
на всю территорию Великобритании. Швейцарская почта доставляет от 10 до 15 дней в большинство европейских стран.
* Цена не включает налоги и НДС.Но мы помогаем покупателям получать товары с пониженным на
НДС или другими налогами, но не отмененными. Мы укажем это как сходство с более низким значением
в коммерческом счете-фактуре. Любые импортные сборы или сборы оплачиваются покупателем.
* Для клиентов из Турции и Бразилии мы предлагаем использовать EMS, чтобы упростить таможенное оформление
. В то же время клиентам из Бразилии необходимо указать номер CPF или CNPJ в соответствии с местной политикой
.

* «Налог с продаж не требуется».
* Для платежей мы отправляем только на подтвержденные адреса для выставления счетов.

* Если товар неисправен по прибытии или не тот, пожалуйста, сообщите нам в течение 3 дней с момента доставки.
Все предметы должны быть возвращены в первоначальном состоянии, чтобы претендовать на возврат / обмен
.Товары, возвращенные через 15 дней после доставки, подходят только для ремонта
. Стоимость обратной доставки берет на себя покупатель. При покупке
дает молчаливое согласие с вышеуказанной политикой.
* Если вам не понравится товар после того, как вы его получите, вы можете вернуть его нам с
полной оригинальной упаковкой. Срок действия – до 3 дней с даты получения. Стоимость возврата
осуществляется за счет покупателя.
* Гарантия 1 год. Мы предлагаем бесплатный ремонт в течение 1 года с момента покупки
, но не покрываются физические повреждения, такие как ЖК-панель, нижняя часть корпуса и т. Д. Сохраняйте гарантийную пломбу
в хорошем состоянии. Очень важно отремонтировать, как и было обещано. Возвратная стоимость
оплачивается покупателем. После ремонта мы отправим товар обратно зарегистрированной почтой бесплатно.

* Свяжитесь с нашим представителем перед отправкой обратно для выравнивания.
* Пожалуйста, упакуйте продукт и аксессуары стабильно, также запишите номер заказа и причину возврата
в упаковке.
* Пожалуйста, отправьте EMS или авиапочтой.BTW, пожалуйста, сообщите номер отслеживания при отправке.
* Замены будут отправлены обратно авиапочтой бесплатно.
* Для возврата, пожалуйста, сообщите нам в течение 3 дней с момента доставки. Все предметы должны быть возвращены в
первоначальном состоянии.

* Мы ценим то, что покупатель воспринимает продукт. Удовлетворение потребностей клиентов ведет к успеху. Ваш положительный отзыв очень важен для нас.
* Если вы удовлетворены товаром, пожалуйста, оставьте нам положительный отзыв. Если вам не нравится продукт
, пожалуйста, свяжитесь с нами, прежде чем записывать любой отрицательный или нейтральный отзыв о
.Отрицательная / нейтральная обратная связь не приводит к правильному направлению. Мы поможем
вам найти беспроигрышные решения.
* В любом случае, общение строит успех. Если у вас возникнут какие-либо проблемы, пожалуйста, не стесняйтесь,
, свяжитесь с нами, прежде чем поднимать спор. Мы хотим найти для вас беспроигрышные решения. Если вы поднимете спор
, Алиэкспресс займет более 50 дней, чтобы найти решение, что означает, что ваши деньги
будут удерживаться в течение длительного времени.Пожалуйста, не открывайте споры и не оставляйте нейтралитет перед двусторонним сообщением
.

* Если у вас есть какие-либо вопросы или комментарии о наших продуктах или политике, свяжитесь с нами. Мы ответим в течение 24 часов. Вы можете связаться с нами, оставив сообщение на aliexpress или напишите нам по электронной почте
. Пожалуйста, не открывайте споры и не оставляйте нейтральный. Заранее спасибо.

.

PCB Preheater IR Preheater Plate IR Preheater Oven 0 450degree Celsius Solder Repair 110V / 220V | Станция пайки | Станция переделки smd

Описание:

1. Эта машина выбирает инфракрасный компонент, чтобы отдавать тепло, которое независимо разведка, принимает интеллектуальную температуру передового PID, точно контролирует температуру.

2. ЭТА МАШИНА может нагревать печатную плату и компоненты, содержащие или не содержащие свинец,

, особенно для частей BGA и SMD.

3. Используйте инфракрасное тепло, легко прорезается, пропорция тепла, не имеет потока sirocco.

Не перемещайте мелкие компоненты на плате печатной платы, убедитесь в качестве сварки.

4. Эта машина имеет систему нагрева мощностью 600 Вт, широкоформатную до 280×270 мм. Может использоваться вместе с ручным инфракрасным сварочным аппаратом T-835.

5. Легко работать, вы можете управлять им после легкого обучения.

Технические параметры:

Размер рабочего стола	410×316 мм
Номинальное напряжение и частота	AC220-230v / AC110V 60/50 Гц
Полная мощность машины
Мощность пластины предварительного нагрева	1500 Вт
Размер пластины предварительного нагрева	280×270 мм
Регулируемая температура пластины предварительного нагрева	0-450C

prictuer

02 73 900

Примечание: для этого товара у нас есть 110v / 220v, когда вы делаете заказ, скажите мне, какой тип вы хотите, если нет, мы вышлем 220v.

Описание функций главного компонента:

Инструкции по эксплуатации:

1. Осмотрите машину, а затем откройте ее.

Проверьте подключение линии питания.

Включите выключатель питания. Дождитесь завершения самотестирования при включении (POST) T-8280.

После этого в уставках температуры будет отображаться последнее использованное значение.

Черный переключатель на передней панели используется для управления инфракрасной пластиной предварительного нагрева;

Нажмите синюю кнопку (вверх), красную кнопку (вниз), чтобы отрегулировать температуру инфракрасной пластины предварительного нагрева от 0 C до 450C.

Нажать кнопку «ВКЛ», начинает работать инфракрасная пластина предварительного нагрева, нажать «ВЫКЛ», она перестает работать.

2. Работа предварительного нагрева платы PCB

(1) Размещение и регулировка платы PCB:

В соответствии с размером платы PCB отрегулируйте держатель платы PCB, затем установите плату PCB и закрепите отрегулируйте ручку.

В соответствии с размером печатной платы и технологическими требованиями сварки нажмите синюю кнопку (вверх) и красную кнопку (вниз), отрегулируйте выходную температуру пластины предварительного нагрева от 0 ° C до 450 ° C.

(2) Предварительный нагрев открыт и закрыт:

Нажмите кнопку «ON», откройте пластину предварительного нагрева примерно на 3-5 минут, установите температуру в соответствии с настройкой, затем переходите к следующему шагу.Закончив, нажмите «ВЫКЛ», плита предварительного нагрева перестает работать.

Внимание: Не включайте выключатель питания, пока машина полностью не остынет.

Заданная температура предварительного нагрева: Если плата PCB содержит свинец, отрегулируйте температуру инфракрасной пластины предварительного нагрева до 100-120 ° C; в противном случае установите температуру 120–140 ° C. Вы также можете установить температуру предварительного нагрева в соответствии с опытом пользователя и технологией.

3. Установка и регулировка машины:

Тип нагревательной пластины предварительного нагрева включает в себя: проточный путь нагрева с полным давлением и способ регулировки процента ПИД.

Вы можете настроить его в соответствии с допуском на предварительный нагрев.

Вообще говоря, если температура предварительного нагрева ниже 250 C, выбирается метод процентной регулировки ПИД-регулятора; и если температура предварительного нагрева выше 250 ° C, используйте проточный способ нагрева с полным давлением.

Метод настройки:

1. Нажмите кнопку включения, на дисплее: C =?

2. Нажмите, выберите 0 или 1, при каждом нажатии статус изменяется один раз,

C = 0 – процентная регулировка PID, C = 1 – переключение управления.

3. Нажмите OK

Предостережения:

1. По окончании не выключайте питание немедленно; Убедитесь, что инфракрасная пластина для предварительного нагрева полностью остыла.

2. Следите за тем, чтобы вентиляция работала свободно, инфракрасная пластина предварительного нагрева была чистой, используйте обезвоженный спирт, регулярно очищайте ее.

3. Работа при высоких температурах, будьте осторожны, избегайте ожогов.

4. Если вы не используете машину в течение длительного времени, вам лучше вынуть вилку источника питания

Заявление:

Если есть разница между руководством пользователя по эксплуатации и фактическим продуктом, в соответствии с актуальный продукт!

.

IR паяльная станция 110V / 220V Puhui T 8280 PCB Preheater SMD Rework Station | паяльная станция bga | паяльная станция airsmd bga паяльная станция

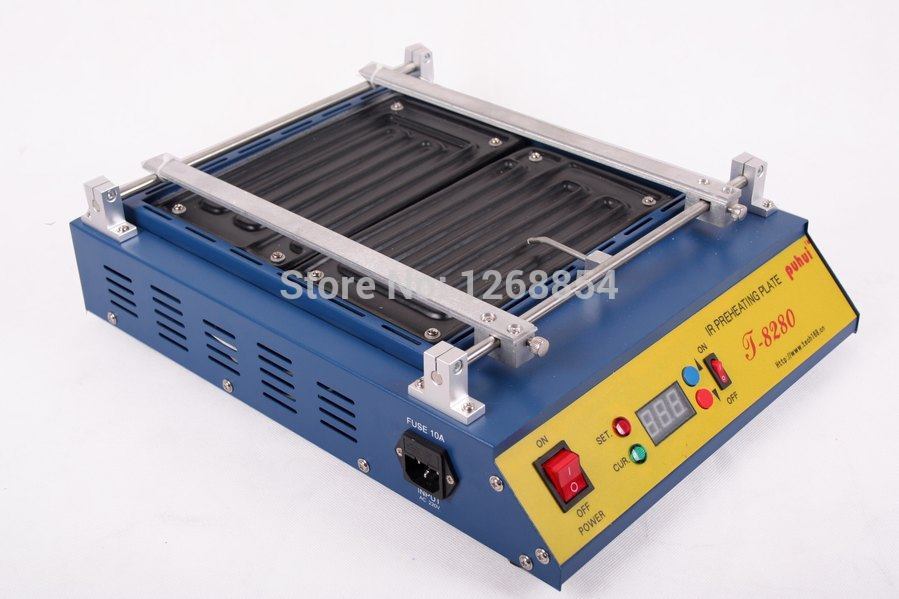

IR паяльная станция 110V / 220V Puhui T8280 T-8280 T 8280 PCB Preheater SMD Rework Station

Описание:

1. Эта машина выбирает инфракрасный компонент, чтобы испускать тепло, которое независимое исследование, принимает передовую интеллектуальную температуру PID, точно контролирует температуру.

2. T-8280 может нагревать плату PCB и компоненты, содержащие или не содержащие свинец,

особенно для частей BGA и SMD.

3. Используйте инфракрасное тепло, легко прорезается, пропорция тепла, не имеет потока sirocco.

Не перемещайте мелкие компоненты на печатной плате, убедитесь в качестве сварки.

4. Эта машина имеет систему нагрева мощностью 600 Вт, ширина до 280×270 мм. Может использоваться вместе с ручным инфракрасным сварочным аппаратом T-835.

5. Легко работать, вы можете управлять им благодаря легкому обучению.

Технические параметры:

Размер рабочего стола	410×316 мм
Номинальное напряжение и частота	AC220-230v / AC110V 60/50 Гц
Полная мощность станка	1600 Вт
Мощность плиты предварительного нагрева	1500 Вт
Размер плиты предварительного нагрева	280×270 мм
Регулируемая температура пластины подогрева	0-450C

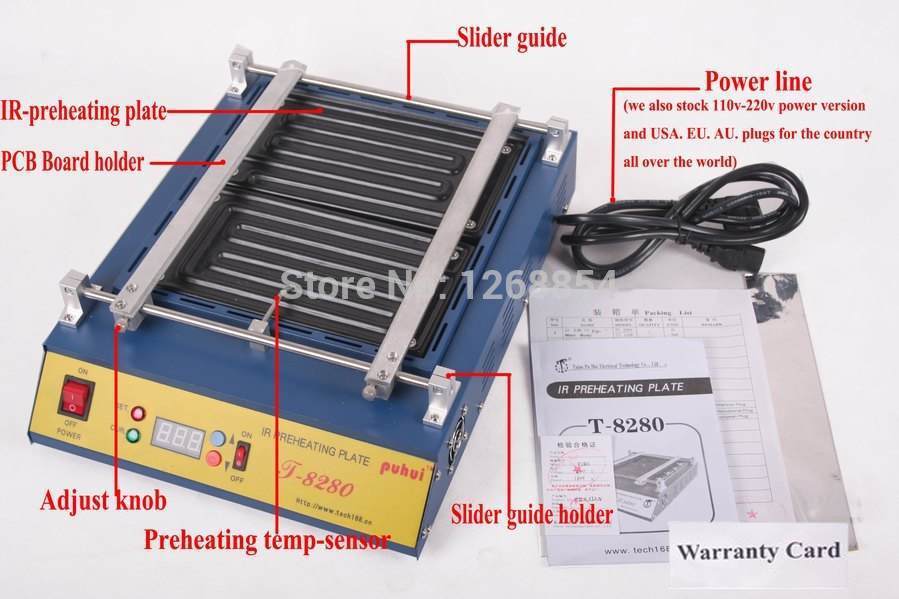

Упаковка в том числе:

Пластина предварительного нагрева основного корпуса	1
Датчик температуры	1
Держатель печатной платы	1
Линия электропередачи	1
Руководство пользователя (компакт-диск)	1

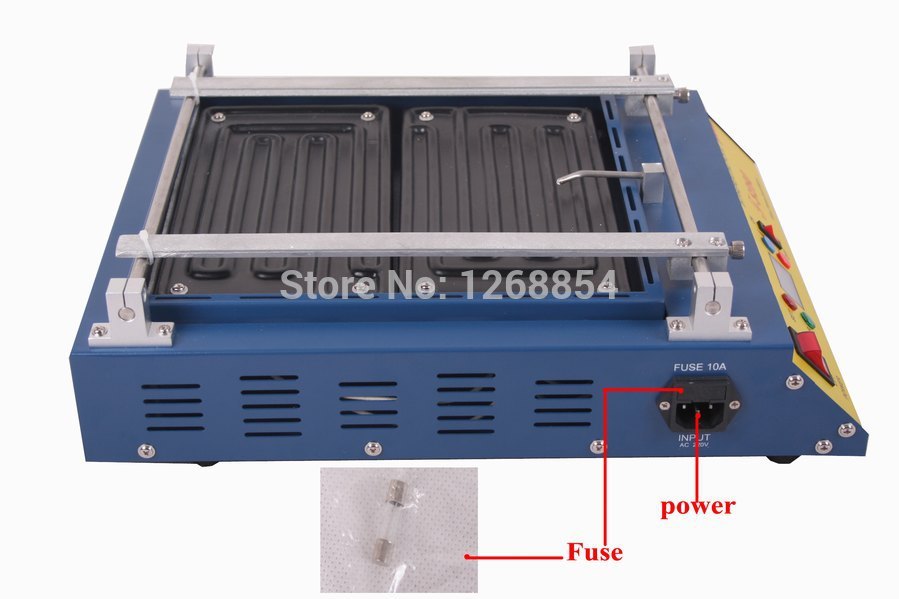

Описание функций главного компонента:

Инструкция по эксплуатации:

1.Осмотрите машину, а затем откройте ее

Проверьте подключение линии питания.

Включите выключатель питания. Дождитесь завершения самотестирования при включении (POST) T-8280.

После этого в уставках температуры будет отображаться последнее использованное значение.

Черный переключатель на передней панели используется для управления инфракрасной пластиной предварительного нагрева;

нажмите синюю кнопку (вверх), красную кнопку (вниз),

можно отрегулировать температуру инфракрасной пластины предварительного нагрева от 0 C до 450 C.

Нажмите кнопку «ВКЛ», инфракрасная пластина предварительного нагрева начнет работать, нажмите «ВЫКЛ»,

он перестает работать.

2. Работа платы предварительного нагрева печатной платы.

(1) Размещение и регулировка печатной платы:

В соответствии с размером печатной платы отрегулируйте держатель печатной платы,

затем поместите плату PCB и зафиксируйте ручку регулировки.

Согласно размеру печатной платы и технологическим требованиям сварки,

нажмите синюю кнопку (вверх) и красную кнопку (вниз),

регулировать выходную температуру пластины предварительного нагрева от 0C до 450C

(2) Предварительный нагрев открытия и закрытия:

Нажмите кнопку «ВКЛ», откройте пластину предварительного нагрева около 3-5 минут,

установите температуру равной заданному значению, затем перейдите к следующему шагу.

Закончив, нажмите «ВЫКЛ», плита предварительного нагрева перестает работать.

Внимание: не закрывайте выключатель питания до полного охлаждения машины.

Заданная температура предварительного нагрева: если плата PCB содержит свинец,

отрегулируйте температуру инфракрасной пластины предварительного нагрева до 100-120 ° C; если не,

отрегулируйте до 120-140 ° C. Вы также можете установить температуру предварительного нагрева в соответствии с

пользовательский опыт и технологии.

3.Установка и настройка станка:

Тип нагрева пластины предварительного нагрева включает: полное давление проточного

способ нагрева и способ регулировки процента ПИД.

Вы можете настроить его в соответствии с допуском на предварительный нагрев.

Вообще говоря, если температура предварительного нагрева ниже 250 C,

выбирает метод процентной регулировки ПИД-регулятора;

и если температура предварительного нагрева выше 250 ° C,

использовать проточный способ нагрева с полным давлением.

Метод регулировки:

1. Нажмите кнопку включения, на дисплее появится: C =?

2. Нажмите, выберите 0 или 1, при каждом нажатии статус меняется один раз,

C = 0 – процентная регулировка ПИД-регулятора, C = 1 – управление переключением.

3. Нажмите ОК.

Предупреждений:

1. После завершения не выключайте питание сразу;

Убедитесь, что инфракрасная пластина для предварительного нагрева полностью остыла.

2. Следите за тем, чтобы вентиляция работала свободно, инфракрасная пластина предварительного нагрева была чистой,

используйте обезвоженный спирт, регулярно очищайте его

3. Работа при высоких температурах, обратите внимание, избегайте ожогов.

4. Если вы не используете машину в течение длительного времени,

Вам лучше вынуть вилку источника питания

Гарантия:

Вся машина обслуживается один год, а запасные части – три месяца.

Обеспечивает немедленное сетевое оперативное Q / A и технические консультационные услуги.

Утверждение:

Если есть разница между руководством по эксплуатации и фактическим продуктом,

в соответствии с фактическим продуктом!

Показатель цены:

Примечание: для этого товара у нас есть 110 В / 220 В, когда вы делаете заказ,

скажите, пожалуйста, какой тип вы хотите, если нет, пришлем 220в.

.
